Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр
Состав работ:
1. | Установка узлов с креплением к железобетонному стакану и присоединением к воздуховоду. |
2. | Соединение узлов с конденсатоотводом. |
Ресурсы:
Код | Наименование | К-во | Ед. |
---|---|---|---|
1-100-30 | Затраты труда рабочих (Средний разряд — 3) | 25.8 | чел.-ч |
2 | Затраты труда машинистов | 0.02 | чел.-ч |
91.06.03-055 | Лебедки электрические тяговым усилием 19,62 кН (2 т) | 0.35 | маш.-ч |
91.14.02-001 | Автомобили бортовые, грузоподъемность до 5 т | 0.02 | маш. -ч |
01.7.07.29-0101 | Очес льняной | 0.00001 | кг |
01.7.15.03-0042 | Болты с гайками и шайбами строительные | 1.8 | кг |
01.7.19.04-0031 | Прокладки резиновые (пластина техническая прессованная) | 1.9 | кг |
14.4.02.04-0142 | Краска масляная земляная МА-0115, мумия, сурик железный | 0.01 | кг |
14.5.05.02-0001 | Олифа натуральная | 0.01 | кг |
19.1.06.01 | Узлы прохода вытяжных вентиляционных шахт | 10 | шт |
Добавьте в избранное
Вы можете сравнивать 2 или 3 расценки из одной базы. Перейдите на страницу нужной расценки и нажмите кнопку «Добавить» — будет сформирована кнопка на страницу с результатом.
Все Расценки Таблицы
Таблица 20-02-013. Установка узлов прохода вытяжных вентиляционных шахт
Номер расценки | Наименование и характеристика работ и конструкций | чел. /ч | маш./ч |
---|---|---|---|
ФЕР20-02-013-01 | Установка узлов прохода вытяжных вентиляционных шахт диаметром патрубка: до 250 мм — 10 шт | 25.8 | 0.02 |
ФЕР20-02-013-02 | Установка узлов прохода вытяжных вентиляционных шахт диаметром патрубка: до 355 мм — 10 шт | 28.2 | 0.02 |
ФЕР20-02-013-03 | Установка узлов прохода вытяжных вентиляционных шахт диаметром патрубка: до 560 мм — 10 шт | 33.4 | 0.05 |
ФЕР20-02-013-04 | Установка узлов прохода вытяжных вентиляционных шахт диаметром патрубка: до 800 мм — 10 шт | 42.4 | 0.08 |
ФЕР20-02-013-05 | Установка узлов прохода вытяжных вентиляционных шахт диаметром патрубка: до 1000 мм — 10 шт | 53.2 | 0.16 |
ФЕР20-02-013-06 | Установка узлов прохода вытяжных вентиляционных шахт диаметром патрубка: до 1250 мм — 10 шт | 61.3 | 0. 16 |
91.14.02-001 | Автомобили бортовые, грузоподъемность до 5 т |
91.05.05-015 | Краны на автомобильном ходу, грузоподъемность 16 т |
91.05.01-017 | Краны башенные, грузоподъемность 8 т |
91.01.01-035 | Бульдозеры, мощность 79 кВт (108 л.с.) |
91.06.06-048 | Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м |
01.7.04.01-0001 | Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5 |
20.3.03.07-0093 | Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой |
01.7.03.01-0001 | Вода |
04.3.01.12-0111 | Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6 |
14.5.01.10-0001 | Пена для изоляции № 4 (для изоляции 63-110 мм) |
Актуальная ФСНБ-2022
API расценок ФГИС ЦС
ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20. 12.2021 № 961/пр, 962/пр) действует с 01.02.2022
Нашли ошибку? Напишите в Техподдержку
Узлы прохода типа УП|Промышленная вентиляция и кондиционирование
Серия 5.904-45 (общего назначения)
Общие сведения

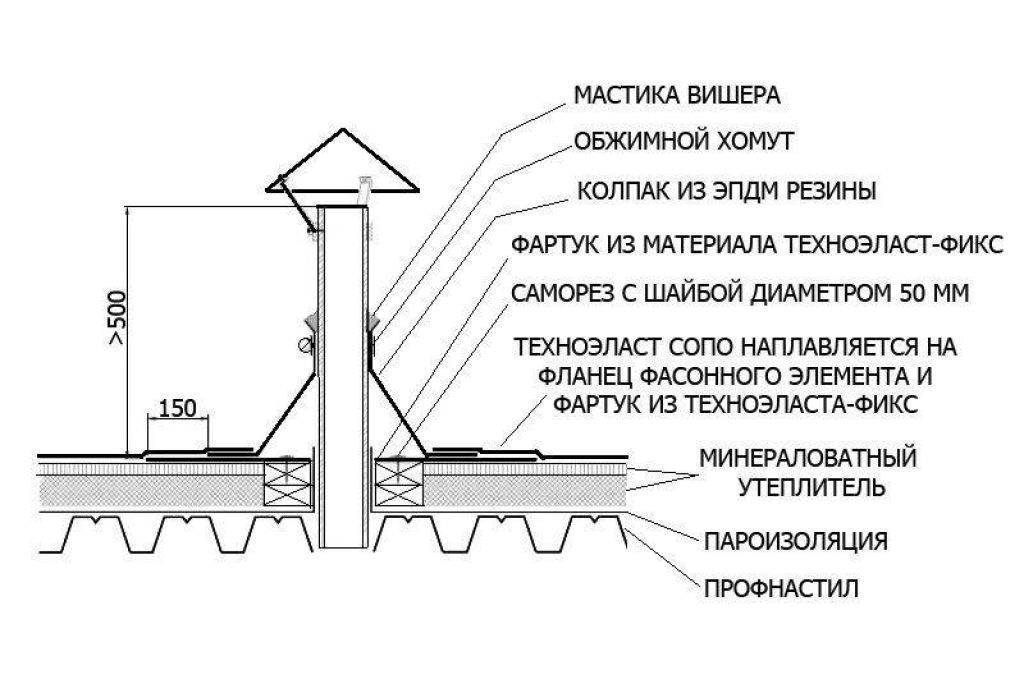

Узлы прохода предназначены для установки в местах прохода стальных вентиляционных
шахт через покрытия зданий различного назначения.
Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах.
Узлы прохода вентиляционных шахт через покрытия зданий выполняются следующих исполнений:
- Узел прохода без клапана и без кольца для сбора конденсата — УП1.
- Узел прохода с клапаном, с кольцом и без кольца для сбора конденсата, с ручным управлением — УП2.
- Узел прохода с клапаном, с кольцом и без кольца для сбора конденсата, с площадкой под исполнительный механизм — УП3.
- Узел прохода с утепленным клапаном, с кольцом и без кольца для сбора конденсата — УП4.
- Узел прохода с утепленным клапаном, с кольцом и без кольца для сбора конденсата, с площадкой под исполнительный механизм — УП5.
- Узел прохода с клапаном в искрозащищенном исполнении, с ручным управлением, с кольцом и без кольца для сбора конденсата — УП6.
- Узел прохода с утепленным клапаном в искрозащищенном исполнении, с ручным управлением, с кольцом и без кольца для сбора конденсата — УП7.
В качестве теплоизолирующего материала используются минераловатные плиты из штапельного волокна типа URSA. В качестве привода клапана используются электропривода типа МЭО, Polar Bear, Belimo.
Условия эксплуатации
Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150.
Узлы прохода общего назначения
Серия 5.904-45
Узлы прохода без клапана
Габаритные размеры УП1
Обозначение | Размеры, мм | Масса, кг | ||
D | D1 | D2 | ||
УП1 | 200 | 400 | 540 | 52,1 |
-01 | 250 | 53,4 | ||
-02 | 315 | 57,4 | ||
-03 | 400 | 700 | 840 | 77,2 |
-04 | 450 | 78,0 | ||
-05 | 500 | 79,1 | ||
-06 | 630 | 1000 | 1140 | 102,0 |
-07 | 710 | 103,0 | ||
-08 | 800 | 103,1 | ||
-09 | 1000 | 1200 | 1340 | 121,3 |
-10 | 1250 | 1450 | 1590 | 140,0 |
Узлы прохода с клапаном ручного управления и с кольцом для сбора конденсата — УП2
1 – клапан с ручным приводом;
2 – кольцо для отвода конденсата
Исполнение | Обозначение | D, мм | Масса, кг |
без кольца для сбора конденсата | УП2 | 200 | 54,7 |
-01 | 250 | 56,6 | |
-02 | 315 | 61,4 | |
-03 | 400 | 83,2 | |
-04 | 450 | 85,0 | |
-05 | 500 | 87,1 | |
-06 | 630 | 114,5 | |
-07 | 710 | 116,8 | |
-08 | 800 | 119,8 | |
-09 | 1000 | 148,8 | |
-10 | 1250 | 175,8 |
Исполнение | Обозначение | D, мм | Масса, кг |
с кольцом для сбора конденсата | УП2-11 | 200 | 55,2 |
-12 | 250 | 57,2 | |
-13 | 315 | 62,2 | |
-14 | 400 | 84,3 | |
-15 | 450 | 85,8 | |
-16 | 500 | 88,6 | |
-17 | 630 | 116,3 | |
-18 | 710 | 118,8 | |
-19 | 800 | 122,0 | |
-20 | 1000 | 151,6 | |
-21 | 1250 | 179,3 |
Узлы прохода с клапаном, управляемым исполнительным механизмом УП3
Исполнение | Обозначение | D, мм | Высота клапана, мм | Масса кг |
без кольца для сбора конденсата | УП3 | 200 | 50 | 66,8 |
-01 | 250 | 65,5 | ||
-02 | 315 | 72,6 | ||
-03 | 400 | 97,3 | ||
-04 | 450 | 99,7 | ||
-05 | 500 | 102,3 | ||
-06 | 630 | 131,8 | ||
-07 | 710 | 135,9 | ||
-08 | 800 | 139,0 | ||
-09 | 1000 | 64 | 172,5 | |
-10 | 1250 | 72 | 208,1 |
Исполнение | Обозначение | D, мм | Высота клапана, мм | Масса кг |
с кольцом для сбора конденсата | УП3 -11 | 200 | 50 | 67,3 |
-12 | 250 | 67,1 | ||
-13 | 315 | 73,4 | ||
-14 | 400 | 98,3 | ||
-15 | 450 | 101,0 | ||
-16 | 500 | 103,7 | ||
-17 | 630 | 133,5 | ||
-18 | 710 | 137,8 | ||
-19 | 800 | 141,2 | ||
-20 | 1000 | 64 | 175,8 | |
-21 | 1250 | 72 | 211,5 |
Узлы прохода с утепленным клапаном с ручным управлением УП4
Исполнение | Обозначение | D, мм | Высота клапана, мм | Масса кг |
без кольца для сбора конденсата | УП4 | 200 | 50 | 67,6 |
-01 | 250 | 67,6 | ||
-02 | 315 | 73,8 | ||
-03 | 400 | 98,7 | ||
-04 | 450 | 100,5 | ||
-05 | 500 | 104,0 | ||
-06 | 630 | 132,0 | ||
-07 | 710 | 133,9 | ||
-08 | 800 | 142,7 | ||
-09 | 1000 | 64 | 175,8 | |
-10 | 1250 | 72 | 212,1 |
Исполнение | Обозначение | D, мм | Высота клапана, мм | Масса кг |
с кольцом для сбора конденсата | УП4-11 | 200 | 50 | 68,1 |
-12 | 250 | 68,1 | ||
-13 | 315 | 74,5 | ||
-14 | 400 | 99,7 | ||
-15 | 450 | 102,6 | ||
-16 | 500 | 105,4 | ||
-17 | 630 | 135,6 | ||
-18 | 710 | 140,2 | ||
-19 | 800 | 143,9 | ||
-20 | 1000 | 64 | 179,1 | |
-21 | 1250 | 72 | 215,5 |
S&P Canada Ventilation Products, Inc.
Особенности модели
- Вытяжной или приточный воздух до 90 000 кубических футов в минуту при статическом давлении до 1/4 дюйма водяного столба
- Полностью алюминиевая или стальная конструкция со стандартной финишной обработкой.
- Все углы основания бордюра обрезаны под углом и сварены сплошным швом.
- Усиленный капюшон для дополнительной прочности.
- Капюшон в сборе со стоячим и защелкивающимся задним швом, закрепленным точечной сваркой.
- Область отверстия по периметру капюшона такая же, как и область горловины.
- Рельеф 1:1
- Соотношение всасывания 2:1
- Птичья сетка из оцинкованной сварной проволоки с сеткой 1/2 x 1/2 дюйма. (НЕДОСТУПНО С ФИЛЬТРЫ) Капюшон
- имеет широкий выступ для защиты от непогоды.
Обзор модели 9№ 0003
Гравитационные вентиляторы BGH имеют современный низкий силуэт, гармонирующий с линиями крыши и другим оборудованием. Разработанный для обеспечения максимального прохождения воздушного потока и герметичности, BGH выпускается в моделях с всасыванием или сбросом воздуха с алюминиевое или оцинкованное покрытие. Предлагается широкий диапазон размеров со многими стандартными и дополнительными функциями. Выхлопные модели имеют соотношение 1:1 по периметру капота к площади горловины, а приточные модели имеют соотношение 2:1.
Для удовлетворения других требований к размерам или производительности вентиляции по запросу доступны блоки нестандартных размеров. Проконсультируйтесь с вашим представителем или заводом по поводу конкретных деталей и рабочих характеристик.
1 год гарантии на корпус вентилятора
Аксессуары
Для некоторых продуктов доступны дополнительные аксессуары. Свяжитесь с представителем S&P для получения дополнительной информации об этих аксессуарах.
Стандартные аксессуары
Алюминиевый экран от птиц | ||
Откидной кожух | ||
Утепленный колпак | ||
Фильтры | ||
Сетка от насекомых | ||
Бордюр крыши |
Литература и документация
Обзор линейки продуктов | |
Общий каталог Раздел | |
Типовая спецификация | |
Представление | |
МОМ | |
Руководство по габаритам гравитационного вентилятора |
Применения
- Общий/чистый воздух

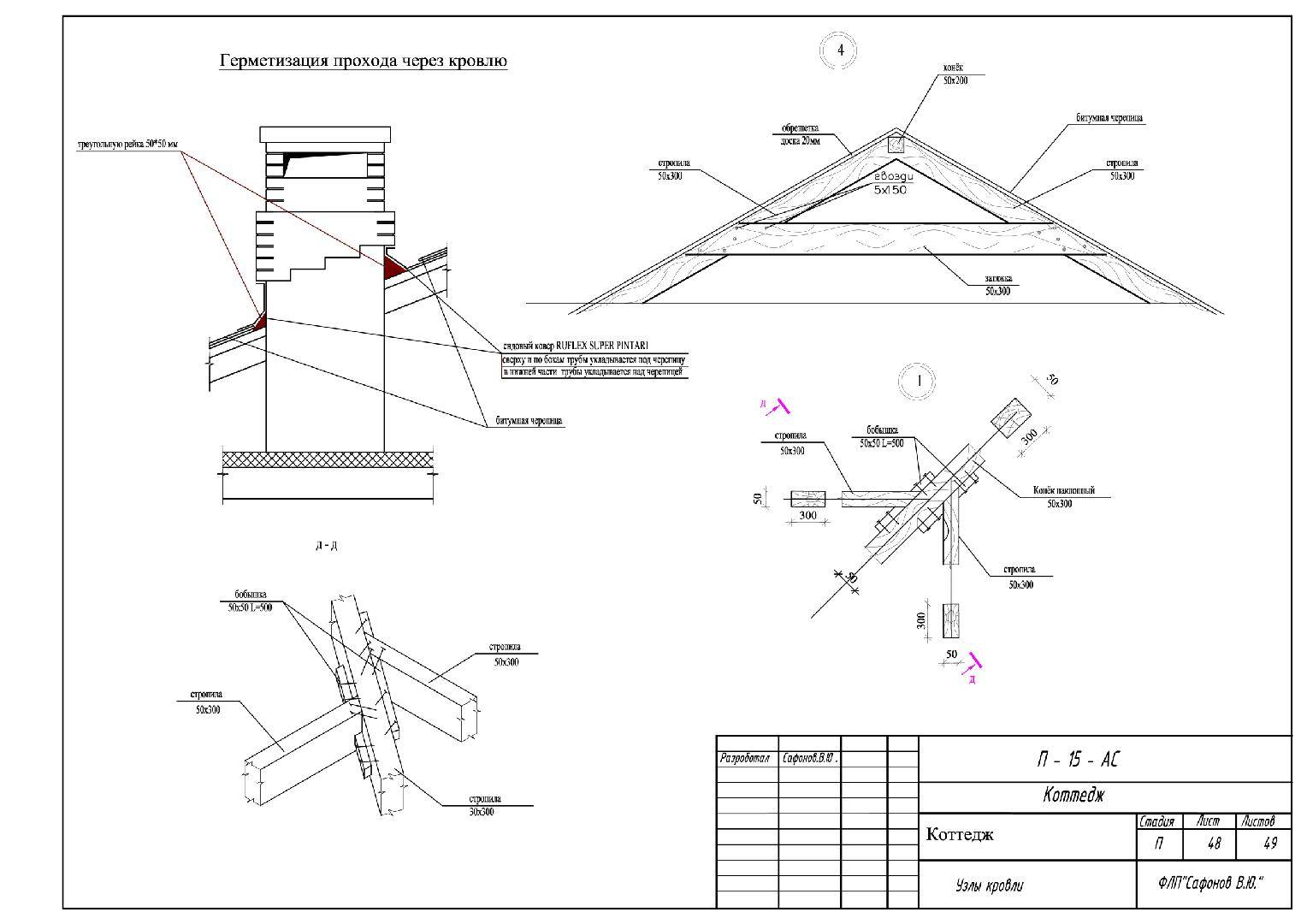

Все, что вам нужно знать о вентиляции крыши
Нужна помощь в выяснении того, имеет ли ваша крыша или чердак какое-либо отношение к тому, почему ваш дом перегревается в солнечные и жаркие дни? Понимание того, почему вентиляция вашей крыши имеет решающее значение для ее срока службы и комфорта вашего дома, поможет обеспечить его надлежащую вентиляцию.
atlantacommercialroofingcontractors.com собрал важную информацию о вентиляции крыши, что это такое и почему это необходимый компонент вашей кровельной системы.
Кровельная вентиляция представляет собой комбинированную систему приточно-вытяжных вентиляционных отверстий, обеспечивающую циркуляцию воздуха для поддержания комфортной атмосферы в доме. Без адекватных входных и выходных проходов в вентиляции крыши горячий воздух попадает в ваш дом, вызывая многочисленные проблемы для вашего имущества (особенно для его кровельной системы).
Как проветривать крышу
Вентиляционные отверстия обычно устанавливаются на пике крыши, куда воздух естественным образом поднимается вверх. Добавление вентиляционных отверстий на чердаке обеспечивает выход теплого влажного воздуха, предотвращая накопление тепла и конденсацию. Как и другие компоненты крыши, вы должны периодически проверять вентиляционные отверстия на крыше, чтобы убедиться, что в них нет мусора.
Сколько вентиляционных отверстий должно быть в доме?
Как правило, вашей крыше требуется один квадратный фут вентиляции на каждые 300 квадратных футов потолочного пространства (если ваша крыша имеет пароизоляцию). В противном случае ваша крыша должна иметь один квадратный фут вентиляционного отверстия на каждые 150 квадратных футов потолочного пространства.
Что происходит, когда крыша не вентилируется?
Плохая или отсутствующая вентиляция крыши или чердака может привести к тому, что летом температура чердака достигнет или превысит 150 градусов. Эти высокие температуры могут привести к повреждению черепицы и других кровельных материалов, накоплению конденсата и развитию плесени или грибка. Некоторые признаки того, что ваша крыша плохо вентилируется, включают следующее:
- Чрезмерная влажность на чердаке
- Слишком высокая температура в вашем доме
- Видимые (часто преждевременные) повреждения кровли от влаги
- Ледяные запруды образуются в зимние месяцы
- Видимые повреждения от влаги внутри дома
- Сухая гниль кровельных элементов
Программа технического обслуживания, включающая периодические осмотры крыши, может помочь вам обнаружить эти проблемы на ранней стадии или полностью их предотвратить.
Совет: Обратитесь к профессиональному кровельщику, чтобы убедиться, что вентиляция вашей крыши установлена правильно и работает должным образом.
Нужно ли закрывать зимой вентиляционные отверстия на крыше?
Нет. В зимние месяцы вентиляционные отверстия на крыше следует оставлять открытыми. Зимой крышная вентиляция работает, чтобы поддерживать стабильную температуру. Закрытие вентиляционных отверстий на крыше делает чердачное помещение слишком теплым и сухим, что создает опасные условия для плесени и вредителей.
Может ли дождь попасть через вентиляционные отверстия на крыше?
Да. Некоторые вентиляционные отверстия прилегают к крыше, с «грибовидным» колпаком и незащищенными сторонами. Иногда сильный дождь с сильным ветром может привести к протечке вентиляционных отверстий на крыше. Если вентиляционное отверстие на крыше протекает в сильную дождливую погоду, дождь может попасть под капот и попасть в вентиляционное отверстие.
Стоит ли инвестировать в вентиляцию крыши с электроприводом?
Да и нет. В то время как вентиляторы на чердаке с электроприводом могут принести некоторое облегчение летом, то, как они это делают, часто не является идеальным или экономически эффективным. Они могут красть воздух из кондиционируемого пространства дома, заставляя кондиционеры работать усерднее, потребляя больше энергии и значительно увеличивая счета за коммунальные услуги.
Типы вентиляционных отверстий на крыше
Лучшие системы вентиляции на крыше продлевают срок службы вашей крыши и помогают снизить расходы на электроэнергию в вашем доме. Различные вентиляционные отверстия на крыше более эффективны, чем другие, но каждый тип вентиляционных отверстий выполняет важную задачу либо удаления воздуха с вашего чердака (вытяжка), либо подачи свежего воздуха (приток). Рассмотрите следующие типы вентиляционных отверстий на крыше:
- Коньковые вентиляционные отверстия (наиболее распространенный выхлоп)
- Вентиляционные отверстия (наиболее популярные для притока)
- Вентиляционные отверстия вне конька
- Крышные турбины (вихревая вентиляция)
- Вентиляционные короба (жалюзи)
- Фронтонные форточки
- Жесткая проводка (вентиляторы с электроприводом)
- Вентиляторы на солнечной энергии
- Вентиляционные купола
Вентиляционные отверстия на крыше обычно классифицируются как вытяжные или приточные. Примите во внимание следующее:
Вытяжные вентиляционные отверстия . Поскольку горячий воздух поднимается вверх, вытяжные вентиляционные отверстия обычно располагаются ближе к верхней линии крыши. Наиболее распространенными вытяжными вентиляционными отверстиями, используемыми в современных кровельных системах, являются коньковые вентиляционные отверстия.
Впускные вентиляционные отверстия . Более холодный воздух поступает на чердак через впускные вентиляционные отверстия, расположенные ниже на линии крыши, чем вытяжные вентиляционные отверстия. Поскольку более холодный воздух поступает под горячий воздух (и поскольку горячий воздух поднимается вверх), приточная вентиляция помогает выталкивать горячий воздух из чердака.
Сколько стоит установка вентиляционных отверстий на крыше?
Стоимость установки вентиляционных отверстий на крыше может варьироваться от 300 до 1000 долларов США (работа и материалы). Цены могут варьироваться в зависимости от типа вентиляционного отверстия и от того, устанавливается ли оно во время или после монтажа крыши.
Совет: Поскольку цены на материалы зависят от спроса и предложения, инфляции и т. д., проконсультируйтесь со своим профессиональным кровельщиком, чтобы узнать последние цены на материалы и работу.
Кровельная вентиляция
В этой статье вы узнали важную информацию о кровельной вентиляции и о том, почему она необходима для долговечности вашей кровельной системы и способности поддерживать прохладную температуру в вашем доме.
Знание того, почему вентиляция крыши так важна, поможет вам обеспечить ее правильную установку, продлить срок службы вашей крыши и уменьшить нагрузку на вашу систему кондиционирования воздуха.
Неправильная вентиляция крыши приведет к повреждению кровельного материала, накоплению конденсата на чердаке и невыносимой температуре в вашем доме.
