Обратный клапан на вентиляцию: назначение, разновидности, пошаговая инструкция

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Обратный клапан на вентиляцию

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

«Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

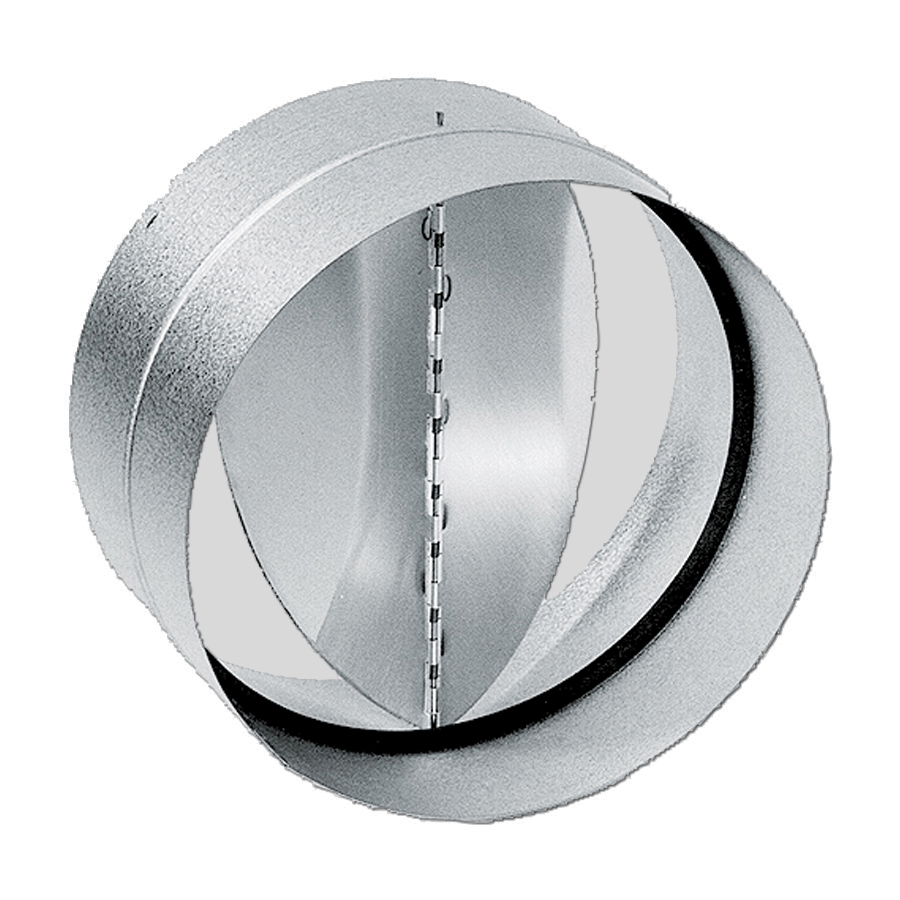

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

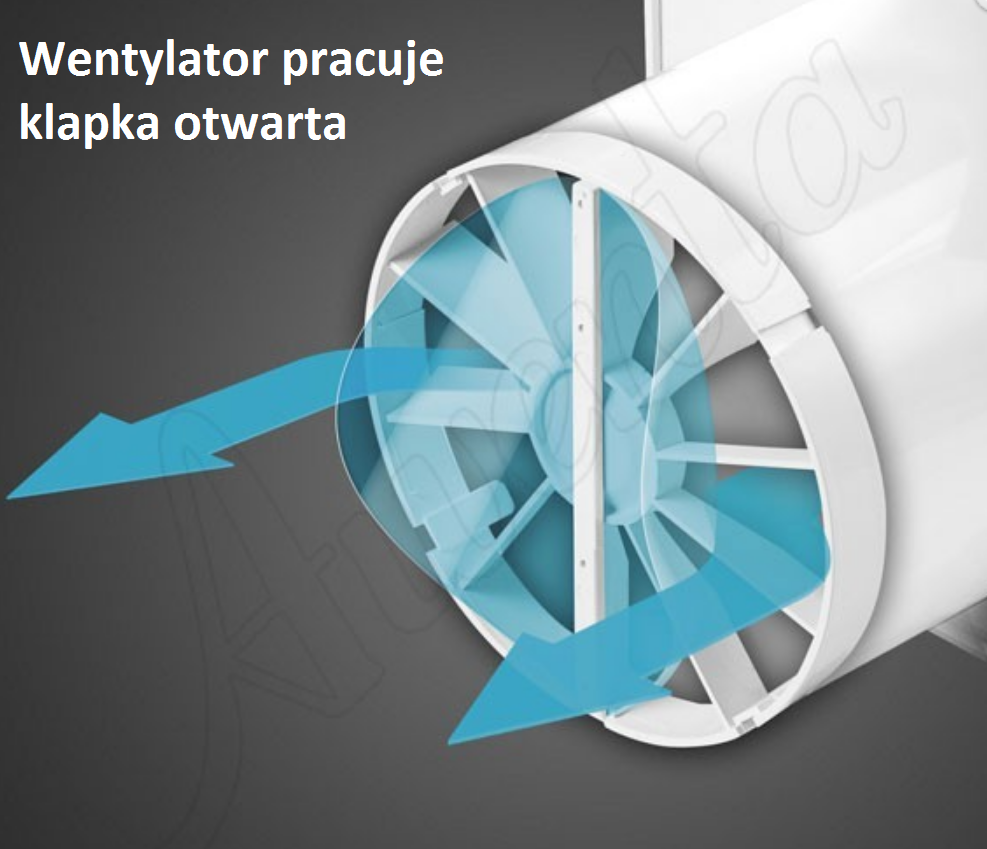

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

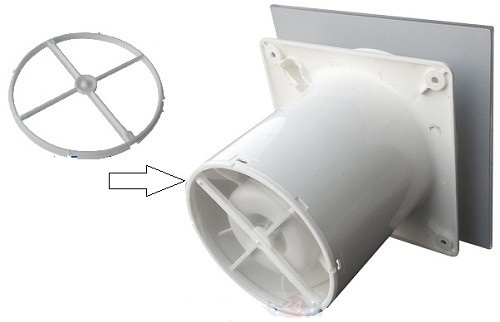

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала, проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

Иллюстрация	Краткое описание выполняемых операций
	В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах. Решено устранить эту «беду» установкой обратного клапана на отдушину.
	Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
	Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка. Открылась отдушина во всей своей красе.
	В качестве основы для клапана будет вырезана картонная рамка. Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней. Картон взят от коробки для офисной бумаги.
	Решетка укладывается на картонный лист и очерчивается по периметру.
	Затем по линии разметки врезается прямоугольник. При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
	Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна. Поэтому проводится замер ширины и высоты отдушины.
	Переходим к разметке картонного основания клапана. На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали. Ну а затем – наметить окошки самих клапанов.
	Просто для удобства объяснения на иллюстрации линии разметки выделены цветом. Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам. С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов. Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины. Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
	Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя. Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
	По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток. Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
	Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой). По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
	Лепестки вырезаны…
	…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону. Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой. При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
	Вот что получилось в итоге (правда, пленочные мембраны практически незаметны). Это сторона клапана будет обращена в сторону вытяжной отдушины.
	А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой. Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
	Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным. Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки. Всё, можно считать, что обратный клапан готов.
	Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность. Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка. После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
	На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран. В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины. Этот наплыв был сколот – мембрана получила необходимую степень свободы.
	Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину. Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось. Все пока работает так, как надо.
	А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту. Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах. Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.

Соединительный элемент для двух участков вентиляционных труб со встроенным обратным клапаном.

Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

Принудительная вытяжная вентиляция из ванной и санузла, объединяемая на одном канале. На каждом из рукавов должен стоять собственный обратный клапан.

Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

Возможная схема объединения вытяжной вентиляции из ванной и кухни.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т. п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом. Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Нормальная циркуляция воздуха при вентиляции – поступление через жилые помещения и отвод через вытяжные каналы на кухне, в ванной , санузле.

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

Тип помещения	Минимальные нормы воздухообмена (кратность в час или кубометров в час)
	Приток	Вытяжка
Свод правил СП 55. 13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людей	Не менее однократного обмена объема в течение часа	—
Кухня	—	60 м³/час
Ванная, туалет	—	25 м³/час
Остальные помещения		Не менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека	30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей площади менее 20 м² на человека	3 м³/час на каждый 1 м² площади помещения
Свод правил СП 54. 13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостиная	Однократный обмен объема в час
Кабинет, библиотека	0,5 от объема в час
Бельевая, кладовка, гардеробная		0,2 от объема в час
Домашний спортзал, биллиардная		80 м³/час
Кухня с электрической плитой		60 м³/час
Помещения с газовым оборудованием	Однократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печью	Однократный обмен + 100 м³/час на газовую плиту
Домашняя прачечная, сушилка, гладильня		90 м³/час
Душевая, ванная, туалет или совмещенный санузел		25 м³/час
Домашняя сауна		10 м³/час на каждого человека

На основании нормативов можно определить для своей квартиры, какой же воздухообмен должен соблюдаться в течение часа. Причем, рекомендуется просчитать объем притока по разным методикам, а затем выбрать максимальное значение.

Упростит задачу расчета необходимого притока свежего воздуха предлагаемый онлайн-калькулятор.

Калькулятор расчета требуемого объема приточной вентиляции

Перейти к расчётам

Далее, подсчитывается минимальный объем, который необходимо отвести через вытяжные каналы – по таблице, проведенной выше.

Понятно, что в реальных условиях сколько воздуха поступило в помещения, столько за тот же отрезок времени должно быть и отведено. Поэтому для получения конечного результата воздухообмена сравнивают суммарный приток и отвод — и принимают максимальное значение. Именно с таким объёмом должна справляться нормально работающая вентиляция.

Будет и удобнее, и нагляднее, если составить таблицу, в которой перечислить все помещения квартиры (или дома), и указать для одних нормы притока (по двум способам расчета) и нормы вытяжки. Затем показатели во всех колонках суммируются – и выбирается максимальный.

Пример такой таблицы показан на иллюстрации:

После проведения расчетов по всем помещениям выбраны и просуммированы максимальные показатели. Именно такой объем воздухообмена должны обеспечить и приточные, и вытяжные каналы системы вентиляции.

Стало быть, вытяжные отдушины должны справиться с таким объемом. Он может быть распределён поровну между имеющимися каналами (но так, чтобы он не стал меньше нормы, например, на кухне), или с преобладанием в какой-то конкретной точке (опять же, это чаще всего – кухня).

Если известен объем, который требуется отвести в течение часа, можно просчитать и сечение канала. Правда, для проведения вычислений требуется еще и скорость воздушного потока. Но по существующим нормам для естественной вентиляции в области заборной решётки, то есть непосредственно на отдушине, скорость должна выдерживаться в диапазоне 0,5 ÷ 1,0 м/с. Для принудительного отвода она, безусловно, выше – от 1,5 до 3,0 м/с. Такие ограничения связаны с санитарными нормами шума и вибрации.

Имея необходимые данные, несложно просчитать площадь поперечного сечения канала, обеспечивающую требуемую производительность. Поможет в этом следующий онлайн-калькулятор:

Калькулятор расчета площади поперечного сечения вентиляционного канала

Итак, неважно, приобретаются ли готовые изделия (например, совмещенная с фланцем решетка) или изготавливается самодельный обратный клапан, сечение должно быть не меньше рассчитанного. Иначе вся затея просто теряет смысл.

Ну и в качестве бонуса – еще один калькулятор.

Полученную площадь не составляет особого труда привести к сторонам прямоугольника. Правда, должно соблюдаться важное правило – соотношение сторон канала не может быть более, чем 1:3.

Но так как в вентиляционных системах широко используются детали и прямоугольного, и круглого сечения, иногда бывает необходимо привести рассчитанную площадь к диаметру. Или же «прикинуть» соответствие размеров прямоугольного канала диаметру трубы.

Калькулятор перевода площади сечения в диаметр воздуховода

Перейти к расчётам

Диаметр, понятно, показывается расчетный, а приобретаться должны детали со стандартным диаметром, ближайшим в сторону увеличения.

Обратный клапан для вентиляции (вытяжки) своими руками: как сделать, пошаговая инструкция

Правильная работа даже самой простой вентиляционной системы зависит от многих факторов.

Сложность конструкции воздуховодов и наличие нескольких вытяжных вентиляторов в составе оборудования системы часто оборачивается таким неприятным явлением, как обратная тяга, когда поток воздуха направляется в другое помещение вместо отвода наружу.

Решить эту проблему можно просто: достаточно установить обратный клапан для вентиляции своими руками в воздуховод, и тогда загрязненный воздух больше не будет попадать в помещение даже при очень сильном ветре.

Что такое обратный клапан

Такое устройство, как обратный клапан, применяется во многих системах. Чаще всего оно устанавливается в герметических системах транспортировки различных веществ – жидкости, газов, в системах канализации и вентиляции.

Это устройство представляет собой шлюз, который перекрывает сечение трубопровода при изменении направления движения потока.

В системе вентиляции обратный клапан блокирует изменение направления потока воздуха.
Это устройство необходимо для вытяжек, имеющих несколько вытяжных вентиляторов и один общий воздуховод.
Назначение обратного клапана в вентиляции
Как и для простых, не имеющих в своей конструкции вытяжных вентиляторов и вытяжек, так и для технически сложных систем вентиляции ситуация, когда поток воздуха меняет свое направление на обратное, встречается очень часто.
Сильный ветер, неправильно расположенные впускные и выпускные каналы на кровле, наличие нескольких вентиляторов – все это может привести к такому явлению, как обратная тяга.
Чаще всего от этого страдают системы естественной вентиляции, где поток воздуха приводится в движение разницей температур. Страдают от изменения направления движения потока и вытяжки, соединенные общим воздуховодом.

Стоит включить вентилятор в квартире на нижних этажах, как воздух мгновенно проникает из вентиляционного канала в отдушины верхних этажей.
Технически решить проблему достаточно просто: нужно установить устройство (причем это можно сделать своими руками), которое мгновенно перекрывает сечение воздуховода при повышении давления в вентканале.
И наоборот, при появлении признаков движения воздушных масс из помещения в систему воздуховода быстро открывает проход.
В бытовых системах вентиляции применение обратного клапана чаще всего связано с вытяжками на кухне, там, где мощный поток создается работой вытяжного вентилятора.
Для помещений, соединенных одним вентиляционным каналом, обратный клапан устанавливается в каждой отдушине – это предотвращает попадание в комнату запахов при включении одного из вентиляторов.

Кроме того, наличие такого устройства в системе дает возможность защитить помещение от проникновения через вентиляционный канал, кроме неприятного запаха, еще и пыли, насекомых и водяного пара.
Принцип работы обратного клапана
Принцип работы устройства основан на автоматическом перекрытии канала воздуховода при отсутствии движения воздуха или изменении его на обратное направление.
Важным моментом здесь выступает то, что работают обратные клапаны без дополнительных блоков управления и механических устройств и реагируют на изменение давления и направления перемещения потока воздуха мгновенно.
Обратный клапан на вентиляцию, в зависимости от принципа действия, может быть гравитационного типа или с механическим запиранием.

Гравитационный тип клапана использует силу гравитации, когда мембрана или крышка закрывает воздуховод под тяжестью своего веса.
При этом даже небольшого движения воздуха достаточно, чтобы либо открыть клапан для прохода воздушных масс, либо для плотного закрытия воздуховода и блокировки потока.
Механическое запирание предусматривает вариант, когда воздуховод перекрыт постоянно. А открытие его осуществляется только тогда, когда поток преодолевает силу сопротивления пружины или материала, из которого сделана заслонка.
Чаще всего такие устройства устанавливаются на вытяжные вентиляторы.
Конструкция
Для установки в бытовых системах применяются три основных вида конструкции клапанов. Основным элементом конструкции выступает заслонка, которая и перекрывает сечение воздуховода.

Это основная часть любого обратного клапана. В зависимости от конструкции заслонки устройство может быть:
мембранного типа;
дискового типа;
двухстворчатое — с моделью клапана «бабочка».
Мембранная конструкция предусматривает герметизацию рабочего прохода при помощи гибкой пластины, которая прижимается к корпусу клапана при движении воздуха в одном направлении, и создание промежутка для его прохода при напоре с другой.
В качестве мембраны может быть использована резина, гибкий пластик или отрезок пленки. Мембранные конструкции самые простые и дешевые.

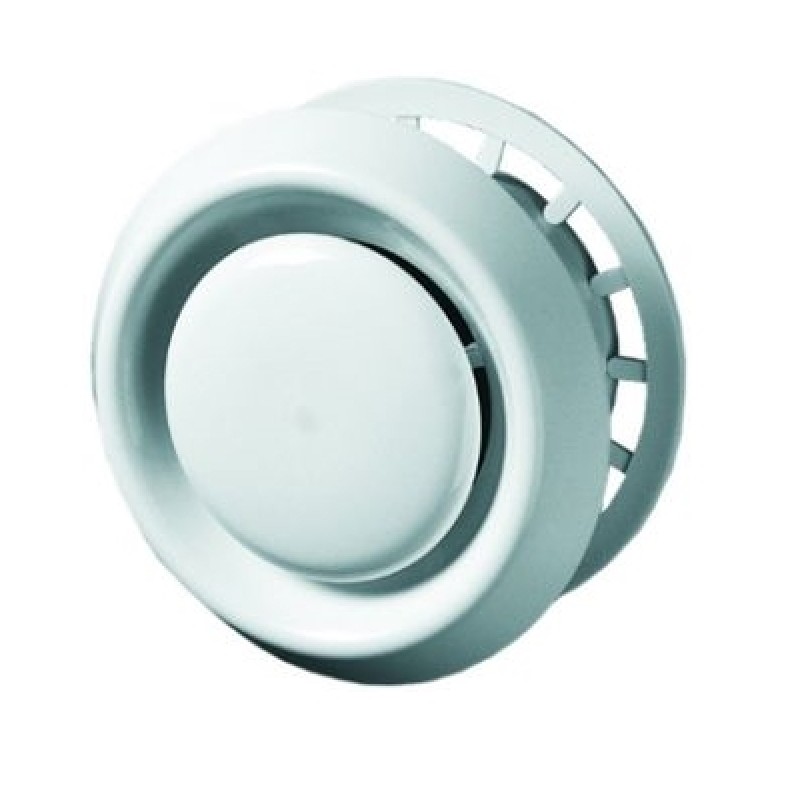

Затворы дискового типа устанавливаются в корпусе на оси таким образом, чтобы при отсутствии движения воздуха полностью перекрывать просвет воздуховода.
При создании воздушного потока в нужном направлении заслонка просто откланяется и пропускает воздух.
Как только поток прекращает воздействие на заслонку, она возвращается в свое нормальное состояние и блокирует проход. А при обратной тяге диск плотно прижимается к корпусу и под действием давления воздуха просто закупоривает трубу.
Модель «бабочка» имеет рабочий орган из двух одинаковых половинок, установленных на оси перпендикулярно направлению движения потока. На оси также установлена пружина, которая прижимает створки к корпусу.
Усилия пружины достаточно, чтобы не давать «крыльям» сложиться. Однако при включении вентилятора воздух преодолевает это усилие, и створки открываются для пропуска воздуха.
Корпуса обычно изготавливаются двух видов – круглого и квадратного сечения для дисковых типов и моделей с «бабочкой», а вот для мембранных моделей иногда корпусом служит вентиляционная решетка или корпус вентилятора.

Для промышленных систем часто применяют клапаны, в которых заслонки имеют вид жалюзи.
В зависимости от материала изготовления воздуховодов выбирается и материал устройства.
Довольно часто для того, чтобы клапан служил долго, его покрывают специальными антистатическими составами, которые на долгое время предотвращают притягивание частиц пыли.
В конструкции многих моделей применяются уплотнители из силикона или мягкой резины. Использование уплотнителей дает гарантию, что заслонка будет надежно прилегать к корпусу и не пропускать воздух.
Обратный клапан для вентиляции своими руками
Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки.

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».
Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.
А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.
Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.
В качестве материала можно использовать тонкий пластик или полиэтилен, резину или виниловое полотно.
Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:
этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
создание рабочей модели из бумаги, проведение испытаний, если это возможно;
перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.
Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками
Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.
При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.
Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.
В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.
Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.
Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.
В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.
При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.
Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.
Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.
При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.
Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.
Как установить обратный клапан на вентиляцию
Установка устройства своими руками начинается с подготовки посадочного места для клапана. Для этого необходимо максимально очистить вентиляционное отверстие от выступающих частей штукатурки и кирпича.
Кроме того, необходимо обработать и стену вокруг отверстия, так как для того, чтобы клапан эффективно работал, узел установки должен быть максимально герметичным.
В вытяжку с вентилятором клапан устанавливают сразу за корпусом вентилятора. Корпус клапана должен максимально точно стыковаться с корпусом прибора, в случае если между корпусами имеются щели, их необходимо заделать герметиком или монтажным клеем.
После сборки узла проверяется работоспособность – включается вентилятор и выясняется, как ведет себя мембрана.
Рекомендуется монтаж клапана делать после нескольких включений: бывает, что во время кратковременного включения не удается выявить все недостатки устройства.
Установку собранной конструкции своими руками рекомендуется проводить с применением монтажного клея или силиконового герметика.
Клей аккуратно заполнит щели между стеной и корпусом вентилятора и будет амортизировать во время работы, снижая вибрацию.
После застывания клея устанавливается декоративная решетка или делается подключение воздуховода вытяжки.
Итоги и выводы
Как показывает практика, иногда решение большой проблемы лежит на поверхности. Например, обратный клапан своими руками можно соорудить даже из обычного тетрадного листа.
Простая и одновременно эффективная конструкция позволит сделать временный заслон от обратной тяги.
Ну а дальше можно подумать и над более долговечной конструкцией, воплотив принцип мембранного клапана в более долговечных материалах, чем бумага из школьной тетради и полоска скотча.
Обратный клапан для вентиляции в квартире – особенности устройства, монтажа и функционирования
Кто-то может посчитать эту деталь лишней, мол, она затрудняет и без того слабый отток воздуха из помещения. На самом деле, «продуть» при помощи естественной тяги вентиляционный канал в обычном многоквартирном доме со временем становится сложнее и сложнее. Это происходит из-за того, что он постепенно забивается пылью и жиром, если это кухонная вентиляция. Но поскольку на одой и той же шахте «сидят» сразу несколько квартир на этажах, то тяга может образоваться и в том случае, когда на вышестоящем этаже открыли форточку.
Именно через эту квартиру начнёт выходить всё, что поступает с нижних этажей. Жарит ли там кто-то лук или рыбу, работает ли с химическими реактивами или курит, всё это может пойти в ту квартиру, где жильцы захотели проветрить. Это и есть пример обратной тяги, от которой спасают такие устройства. Обратный клапан просто не даст этим запахам проникать в ваше жилище, потому что он будет надёжно закрыт.
Организация вентиляции в квартире
Что же произойдёт с теми запахами, которые нужно удалить из вашей кухни? Сами собой они тоже могут выйти… через форточку квартиры, которая находится выше, если вы не избавитесь от них принудительно. Для этого вам нужно установить вытяжной зонт над плитой или вентилятор в вытяжное отверстие. Но именно в паре с этими устройствами у вас обязан работать обратный клапан. Он предотвратит поступление воздуха из вытяжки к вам, но как только заработает вентилятор в вашей квартире, клапан откроет своим створки и путь для воздуха будет свободен. Конечно, нет никакой гарантии, что вы не нагоните «смрад» в чужую квартиру, где ещё не установили обратный клапан, но себя вы точно избавите от неприятностей.
Таблица: Популярные модели обратных клапанов на вентиляцию:
Наименование Марка Диаметр Тип устройства Сечение Материал
Обратный клапан на вентиляцию 100 Вентс КО 100 100 мм мембранный круглое пластик
Обратный клапан на вентиляцию 120 Вентс КО 120 120 мм лепестковый круглое пластик
Как устроен обратный клапан
Большинство обратных клапанов работают автоматически. Как только стартует вентилятор, появляется давление на лепестки или шторки, которое заставляет их открываться. Вот почему важно не перепутать, какой стороной ставить этот клапан в вытяжку. Как бы вы его ни установили, створки должны открываться в направлении от вас, а не к вам.
Конструктивно обратные клапаны бывают выполнены в виде элемента вентиляционной трубы круглого или квадратного сечения. Их нужно вставлять в разрыв вентиляционного канала. Если труба воздуховода проходит горизонтально, то клапан нужно устанавливать так, чтобы его створки располагались вертикально. Если же для монтажа выбран вертикальный участок вентиляционного хода, то створки или шторки клапана должны располагаться горизонтально, то есть – поперёк этого канала.
Устройство обратного клапана. Его работа при работе вентилятора
Для эффективной работы обратного клапана у его открывающихся элементов должен быть предусмотрен противовес. Как только тяга в нормальном направлении исчезает, противовес обязан привести створки в положение «Закрыто», чтобы в помещение не проникали запахи и не образовывались сквозняки. Когда клапан устанавливается в горизонтальном положении, то иногда бывает достаточно либо наличия обратной тяги, либо просто силы тяжести, чтобы створки сами по себе закрылись. Но как только от вас начинает нагнетать воздух вентилятор, они поднимаются и пропускают его.
Створки, как и корпус обратного клапана часто выпускаются из оцинкованного железа. Такой клапан может издавать шум при работе, поэтому для домашнего использования предпочтительнее использовать пластиковые конструкции. Также нужно обратить внимание на то, имеются ли у клапана прорезиненные прокладки. Если они есть, то это говорит о том, что они будет практически бесшумным и достаточно герметичным в эксплуатации.
Конструктивное исполнение обратного клапана
В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.
При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.
Обратный клапан, естестваная вентиляция
Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.
Решётка на вентиляции в роли обратного клапана
Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно. Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.
Крупноячеистая решётка не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.
Установка решётки для вентиляции, в роли обратного клапана
Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем. Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.
Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.
Как выбрать обратный клапан для своей вентиляционной системы
Есть несколько критериев отбора для обратного клапана:
форма сечения воздуховода;
величина сечения воздуховода;
материал изделия;
конструктивное исполнение;
наличие вентилятора в комплекте;
производитель;
стоимость.
По форме сечения воздуховоды бывают квадратные (прямоугольные) или круглые. В зависимости от того, какой он у вас в доме, нужно выбирать и вид обратного клапана. Если даже вентиляционное отверстие закрыто квадратной или прямоугольной решёткой, это ещё ничего не значит. Чтобы оценить, какую форму имеет сам вентиляционный ход, нужно отвинтить решётку и посмотреть, что именно представляет собой пространство за ней. Если она ведёт в вентиляционный короб, то нужно понять, каково его продолжение.
Обратный клапан и решётка для вентиляционной системы
Если из него выходит квадратный воздуховод, то обратный клапан придётся монтировать в него. Тогда потребуется конструкция квадратного сечения. Если же воздуховод круглый, то и клапан обязан иметь такую же форму, чтобы точно сесть в отверстие. Иногда устройство вентиляции бывает таким, что из цилиндрического короба выход сделан в боковой стенке, и он имеет квадратную форму, так что вид самого короба тоже может быть обманчивым, как и у решётки.
Далее нужно измерить габариты этого вентиляционного хода и, сообразуясь с этими измерениями, выбирать готовое изделие для последующего встраивания в конструкцию воздуховода. Кроме этого, нужно ещё правильно выбрать материал, из которого будет изготовлен клапан. Достаточно дешёвые и простые клапаны, имеющие конструкцию «бабочка», часто делаются из оцинкованной стали. Практически все вентиляционные короба в многоквартирных домах выполняются из этого же материала.
Интегрировать такую «бабочку» в систему не составит труда. Конструкция такого клапана проста: на оси находятся полукруглые пластины, которые отжимаются пружиной, когда на них не попадает поток воздуха из вентилятора. Как правило, эта конструкция применяется в круглых воздуховодах. Для квадратных вентиляционных труб чаще используются автоматические жалюзи. В них выполнено несколько подпружиненных пластин, если исполнение такого клапана – вертикальное. В горизонтальных клапанах используются грузы и противовесы.
Если клапан стоит близко к вентиляционной решётки, то можно выбрать пластиковый вариант, так как он меньше шумит. Зато такие конструкции уступают стальным по прочности.
Комплект или отдельный обратный клапан?
Если же у вас ничего до этого в вытяжке не стояло, то лучше остановить свой выбор на комплекте, так как параметры обратного клапана будут отлично соответствовать характеристикам вентилятора. Если же вами уже используется вентилятор, например, встроенный в вытяжку над кухонной плитой, то вполне можно подобрать подходящий обратный клапан к его характеристикам. По крайней мере, поток, который выходит из вытяжного зонта, обязан открывать створки клапана. Если же у него не хватает для этого мощности, то это значит, что клапан подобран неверно.
Как обезопасить свою квартиру при выборе обратного клапана
Если же приобретается отдельно обратный клапан, то многие могут обратить внимание на то, что часть из таких изделий имеет взрывобезопасное исполнение. Этим параметром не стоит пренебрегать, если у вас в доме используются газовые приборы. Только ли это плита или ещё колонка для подогрева воды – не важно. Главное, чтобы при утечке газа такой клапан не дал искру при закрывании или открывании створок, то есть – при трении металлических частей друг о друга. Ведь при утечке газ устремляется, в том числе, и в вытяжку, где смешивается с воздухом. А взрывоопасна именно газово-воздушная смесь, так как в ней есть кислород, поддерживающий горение. Накопившаяся в вентиляционных каналах пыль – это отличная среда для распространения огня. Вот почему важно, чтобы исполнение клапана было взрывобезопасным.
Такой клапан может перекрыть доступ огня или дыма через вентиляционную шахту, если в доме произойдёт пожар в вашем стояке. С этим справится и пластик, не поддерживающий горение, и металл.
Пожары и утечки газа – это экстренные ситуации, случающиеся не каждый день. Но и при таком стечении обстоятельств вас может выручить обратный клапан из множества неприятностей. Но намного чаще он будет просто создавать вам комфорт пребывания в помещении, избавляя от сквозняков, неприятных запахов и насекомых. Только не нужно забывать и о декоративной решётке, которая тоже вносит свою лепту в мощность потока воздуха. Если вы учтёте все параметры правильно, то сможете сделать себе отличную вентиляционную систему.

Установка обратного клапана на вентиляцию с вытяжкой вертикально на кухне
В современных вентиляционных системах достаточно распространено появление обратной тяги. Подобное явление может привести к многим отрицательным последствиям. Чтобы предотвратить подобные процессы, нужна деталь, которая называется обратным клапаном.

Он имеет разные формы. Поэтому необходимо разобраться в конструктивных вариантах подобных деталей, прежде чем приступить к их установке.
Правила монтажа
Для установки обратного клапана на вентиляцию необходимо найти подходящее место и выбрать требуемое количество данной детали. В случае наличия одного места забора воздуха в системе, тогда будет достаточно единственной. В случае более сложной топологии, в которой присутствует несколько отверстий или же вытяжек, на каждой из веток необходимо установка устройства.
Принцип работы
Функционирует элемент по вполне простому принципу. Конструкционные особенности позволяют пропускать воздух только в единственном направлении. В случае изменения направления потока, заглушка закрывается. Тем самым он блокирует обратный поток. Различают несколько разновидностей подобных изделий по следующим показателям:
— материалам исполнения;
— конструктивным особенностям;
— формам.
Для изготовления подобных деталей используется:
— оцинкованная сталь;
— пластик.
Что же касается конструктивного исполнения, деталь может быть представлена в виде:
— мембраны;
— лепестка;
— бабочки;
— решетки.
По форме исполнения они бывают:
— круглыми;
— прямоугольными.
Выбор осуществляется в соответствии с размером сечения и формы воздуховода, в котором его планируется установить. Кроме перечисленных видов подобные детали делятся и по методу управления. Они могут быть:
— электрическими:
— ручными.
Для ручного регулирования они оснащаются задвижкой или же рычагом. А электрические модификации подсоединяются к иным устройствам вентиляционной системы. Также подобные элементы классифицируются по методу монтажа. При установке обратного клапана на вентиляцию вертикально он должен быть вертикальным, тогда как при горизонтальном монтаже — горизонтальным. Выбирается модель в соответствии с параметрами пропускной способности конкретной системы.
Кухня: монтаж обратного клапана
На кухне установка обратного клапана на вентиляцию блокирует посторонние запахи, проникающие извне. Такую функцию деталь выполняет даже в при выключенной вытяжке. Однако деталь не мешает удалять отработанные воздушные массы в вентиляционный канал. Для обеспечения беспрерывной работы вентиляционной системы, вместе с деталью необходима установка вентрешетек, имеющих отверстия, удаляющие отработанный воздух даже без использования вытяжки.
Установка обратного клапана на вентиляцию вертикально
Этапы монтажа
Для правильной установки устройства, необходимо определить площадь, которую оно займет. Обычно такие элементы с решеткой устанавливаются на выходах или же входах в вентканалы. Для крепления таких элементов используются саморезы. Если он монтируется непосредственно за вентилятором, потребуется его демонтировать. Только после этого вставляется в вентиляционную трубу изделие. Затем наносится разметка, чтобы правильно выполнить крепление устройства.

Завершив монтаж, необходимо вернуть вентилятор обратно. В случае правильного выполнения монтажа, в помещение уже не попадут повторно отработанные воздушные массы. Несмотря на свою простую конструкцию он является особо эффективным устройством, обеспечивающим помещения качественной вентиляцией, без которой достижение здорового микроклимата невозможно.
Воздушный обратный клапан на вентиляцию
Содержание:
Особенности установки

Использование в разных вентиляционных системах

Использование в ванной и кухне

Выбор обратного клапана

Типы промышленных устройств

Особенности монтажа

Для того, чтобы минимизировать возможность захода в квартиру, офис или производственный цех посторонних неприятных запахов по вентиляционным каналом рекомендуется произвести монтаж такого элемента, как обратный клапан на вентиляцию. Это устройство позволяет заблокировать движение воздушного потока при обратной тяге и способствует тому, чтобы отработанный воздух более качественно ликвидировался из помещений.
Обратный клапан для установки на вентиляцию: основные разновидности устройств и их принцип действия
Конструкция и конфигурация представленного предмета достаточно просты. Устройство оснащено лопастями, которые размещаются на одной оси с такой конфигурацией, которая позволит воздушному потоку двигаться исключительно в одном направлении. В случае, если реализуется смена движения потока, клапан закрывается. Помимо опции блокировки обратного потока, возможна регуляция приточного объема поступающих воздушных масс. Это осуществляется благодаря изменению сечения воздуховода вентиляции.
Такой продукт, как воздушный обратный клапан представлен на рынке в нескольких разных видах. Они различаются по ряду технический параметров и критерий:
Материал. Может быть произведен из самых разнообразных материалов – от оцинкованного металла до пластмассы, предпочтение отдается в зависимости от разновидности вентиляции.

Форма. Может быть прямоугольной либо круглой. Подобрать подходящую можно исходя из типа воздуховода – нужно обращать внимание на форму его выхода и размер сечения. Для домашнего использования изготавливаются изделия с радиусом от 50 миллиметров и выше. В производственных и промышленных нуждах, на складах могут использоваться обратные клапаны на вентиляцию, размер которых достигает одного метра в диаметре.

Метод управления. Предмет может управляться электрически или вручную. Первый тип при установке интегрируется в систему приточно-вытяжной вентиляции и функционирует в комплексе с прочими элементами. Его работа осуществляется автоматически. Ручной клапан немного сложнее в управлении – для его использования необходимо применение задвижки или рычага.

Пропускная способность. Величина объема воздуха, который будет проходить через элемент за определенное количество времени может быть различной. Изделия с большой пропускной способностью покупаются для производственных и промышленных цехов.

Конструкция. Может быть изготовлен в виде мембраны, решетки, лепестка или бабочки.

Решетка – это наиболее распространённый тип устройства, который предусматривает наличие жалюзи в конструкции. При этом жалюзи способны открываться исключительно в одну сторону – это не дает возникнуть обратному потоку. Производители предлагают различные формы и дизайны решетки, установка осуществляется на выходе вентиляционного канала.
Второй по актуальности тип – это бабочкообразный клапан. Его внешний вид больше всего похож на бабочку из двух пластин, которые скрепляются между собой жесткой пружинкой. Мембранное устройство – это тонкая, но в то же время надежная заслонка, открывающаяся воздушным потоком в одном направлении. Лучшая сфера его применения – в естественных вентиляционных системах. По такому же принципу строен и лепестковый тип, с единственным отличием – заслонка закрепляется на оси и поворачивается только под напором воздушной массы.
Использование в разных вентиляционных системах
Вне зависимости от того, какой тип вентиляционной системы используется – механический или приточно-вытяжной – есть вероятность возникновения обратной тяги. Именно тип вентиляции позволит объективно ответить на вопрос: какой именно обратный клапан будет подходящим?
Естественная вентиляция. Для данных систем оптимальны будут устройства, которые особенно чувствительны к изменению направления потока воздуха. Для того, чтобы гарантировать высокое качество работы изделия, рекомендуется проводить монтаж единовременно с монтажом каналов. Установка воздушного обратного клапана при этом осуществляется в стенах между помещениями.

Приточная система. Классический вариант подобной системы снабжается решеткой забора воздуха с уличной стороны. Воздушный поток извне дома проходит процесс фильтрации, а обратный клапан в системе позволяет отрегулировать объем представленного потока. Дополнительное преимущество, которое можно получить – это сохранение должного уровня температуры в комнатах. Кроме того, монтаж элемента в систему позволит забыть о необходимости дополнительного проветривания дома, ведь уровень воздухообмена между помещениями и улицей будет достаточным.

Особое значение имеет установка элемента в такие помещения дома, как ванная комната и кухня.
Обратный клапан в условиях ванной и кухни
Установка обратного клапана на вентиляцию в условиях кухни позволяет заблокировать проникновение посторонних запахов в помещение, но при этом осуществляет качественный вывод отработанного воздуха из него. Будет одинаково эффективно функционировать как при работающей вытяжке, так и без нее. Единственное отличие – с вытяжкой воздушные массы будут выводиться оперативнее.
Если возникает желание использовать обратный клапан без вытяжки, необходимо соблюдение нескольких условий:
воздуховоды оснащаются вентиляционными решетками с обратными клапанами для вентиляции естественного типа – с их помощью отработанный воздух потоком будет выводиться из помещения;

необходимо особое оборудование воздуховода с наружной стороны. Здесь потребуется установка устройств для вытяжной вентиляции, которые не позволят прохладному и грязному уличному воздуху попасть в комнату для приготовления пищи.

Монтаж устройства в ванную комнату не просто прихоть, а осознанная необходимость, ведь в этом помещении чаще других наблюдается устойчивый запах сырости и возникновение плесени. Причина кроется именно в некачественном устройстве вентиляционной системы. Очень важно обеспечить эффективный вывод воздуха с высоким содержанием влаги и сохранить хороший микроклимат. Покупка и последующая интеграция обратного клапана в сеть позволит избежать попадания влаги и из других квартир и это преимущество, ведь соседи часто используют помещение для курения. Посторонние запахи, а в частности, табачный дым, больше в ванную не попадут.
Выбор клапана: на что стоит обратить внимание и чем руководствоваться?
Для того, чтобы понять какие именно воздушные обратные клапаны станут наиболее эффективным выбором, необходимо понимать на что именно обращать внимание при приобретении. Помните, что если выбор будет сделан неправильно, то качество воздуха в комнатах может заметно ухудшиться. Учитывайте следующее:
элемент должен качественно функционировать даже в том случае, если движение воздушного потока будет совсем незначительным – это характерно для естественных систем. Из-за того, что сила тяги очень мала, иногда рекомендуется интеграция в систему также вытяжного вентилятора;

характеристики обратного клапана должны отвечать параметрам вентилятора. К примеру, отдельные элементы системы должны совпадать по своему диаметру. Проконтролируйте, чтобы мощности вентилятора хватало для открытия клапана;

очень значимым моментом будут условия внешней среды. Например, многие элементы не могут функционировать при условиях низких температур – обычно их монтаж производится внутри помещений;

особенности вентиляционной системы помогут ответить на вопрос, какому типу устройства лучше отдать предпочтение. Учитывайте каждую мелочь – форма системы подскажет форму элемента, например, для прямоугольного выхода стоит подобрать устройство вентиляционного сечения. Исходя из сечения короба рекомендуется подбирать габариты предмета;

не самый важный параметр, на который, однако, многие покупатели обращают внимание – это дизайн и цветовое решение элемента. Внешний клапан устанавливается на выходе и будет присутствовать в комнате. Стоит обращать внимание на цветовую гамму помещения и стилистику интерьера.

Если вы хотите быть полностью уверенными в качестве обратных клапанов на вентиляцию, а также в том, что они будут соответствовать заявленным требованиям, параметрам и стандартам, обращайтесь за помощью к проверенным производителям. Только надежный поставщик даст вам возможность выбрать надежное изделие и при этом позволит сэкономить денежные средства.
Типы обратных клапанов для использования в промышленных и производственных сетях
В промышленных условиях элемент может быть использовать в отопительных системах и сетях водоснабжения.
Дисковый. В числе его особенностей низкая стоимость, простой процесс установки и низкий уровень металлоемкости. Малая пропускная способность устройства реализуются за счет его конструкции – в момент открытия дисковый затвор смещается по оси, но при этом остается в проходном сечении. Может быть применен для воды и других неагрессивных жидкостей, а также для сжатого воздуха.

Подъемный. Его основные преимущества – прочность, надежность механизм и возможность ремонта. Качество рабочей среды для такого элемента может быть очень низкой, а установку может произвести даже непрофессионал. Ключевая особенность – это создания высокой плотности закрытия сети. Актуально его использование на трубопроводах со сжатым воздухом и в котельных.

Шаровый. Отличительная особенность – повышенная пропускная способность. Очень плотно закрывает сеть за счет своей конфигурации – в качестве запорного механизма используется чугунный шар. Лучшим местом применения такого элемента будет вертикальная труба с направлением потока из верхней в нижнюю часть. Применяется в сетях, которые транспортируют воду, жидкости неоднородного и вязкого характера.

Поворотный. Может использоваться в тепловых пунктах, котельных, так как невосприимчив к высоким температурам. В качестве запорного механизма применяется стальной диск, который убирается в сторону во время открытия клапана.

Монтаж устройства для дома: можно ли установить клапан в вентиляционную систему своими руками?
Если вы не обладаете опытом работы в данной сфере, лучше доверить работу профессионалам. Многие компании, которые реализуют продажу представленных типов изделий предлагают и услуги по установке, которые можно заказать при покупке. Также рекомендуется обращаться к специалистам при необходимости монтажных работ в промышленных сетях.
Однако, монтажные работы можно выполнить и своими руками. Первый вопрос, на который потребуется ответить – это место в схеме, где будет размещено устройство. Решетка с воздушным обратным клапаном будет установлена на выходе либо входе из канала. В этом случае установочные работы очень просты – решетка укрепляется посредством применения жидких гвоздей или саморезов к стене. Таким образом, воздуховодное отверстие оказывается плотно закрыто.
Если есть необходимость монтажа элемента в шахте за вентилятором, первое, что нужно сделать – ликвидировать его. Клапан вставляется в отверстие вентиляции для обозначения разметки. Корпус вытаскивается, по обозначениям разметки пробиваются отверстия для будущего крепления, после чего реализуется монтаж на бетонной стене с помощью дюбелей. Последним шагом на место устанавливается вентилятор.
Обратный клапан – это простое по своим конструктивным особенностям, но очень качественный и эффективный элемент, который позволит сохранить в помещениях здоровый микроклимат и свежий воздух.


вытяжка на кухне и монтаж
Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.
Что такое обратный клапан и его назначение в вентиляции?
Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.
В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.
С обратной тягой нужно бороться по следующим причинам:
поступление неприятных запахов из помещений соседей;
поступающий холодный воздух может уменьшать температуру в помещении;
воздушные массы гасят котел;
продукты горения по дымовой трубе могут попадать обратно в комнату.
Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.
Устройство и принцип работы
Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.
Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.
Виды обратных клапанов
По способу открывания все клапанные механизмы делятся на следующие виды:
Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.
Гравитационный одностворчатый
Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.
Рекомендуем к прочтению:
При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.
Есть два варианта одностворчатых гравитационных клапанов:
ось фиксации створки смещается относительно центральной оси канала;
снаружи или внутри прибора устанавливается специальный противовес.
Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.
Пружинный двухстворчатый
Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.
Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.
Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.
Мембранный
В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.
При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.
Многостворчатый
Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.
Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.
Рекомендуем к прочтению:
Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.
Где устанавливается обратный клапан?
Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.
При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:
По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.
Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.
Установка в общей вентиляции
Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.
В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.
Установка в кухонной вытяжке
Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.
Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.
Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.
Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.
Обратный клапан для вентиляции: назначение, виды и монтаж
Организованные в доме или квартире системы воздухообмена выступают действенной альтернативой ручному проветриванию помещений, позволяя автоматизировать процессы вывода газовоздушной смеси и насыщения пространства кислородом. Установленный обратный клапан для вентиляции обеспечивает эффективную работу простого комплекса по обмену воздушных масс, без поступления в квартиру из соседнего жилья, с табачным дымом или иными запахами.
Именно так выглядит вентиляционный клапан бабочка
Назначение и принцип функционирования приспособления
Жильё, где вентиляция работает в стандартном режиме и без расширения возможностей обеспечено простой вытяжной системой, которая под воздействием различных факторов может выполнять приточные функции. При сильном ветре определенного направления или неправильной конструкции вентиляционного канала с обратной тягой, после ремонтов и реконструкции помещений можно ощутить исходящие из кухонной вытяжки сторонние запахи, наличие обратного клапана гарантирует:
механическое регулирование скорости притока и оттока воздушных масс, предотвращая их движение в закрытом цикле;
перекрытие обратной тяги, приносящей в жилье посторонние запахи и вредные примеси при возникновении экстренной ситуации;
предотвращение попадания в квартиру прохладного воздуха в отопительный сезон, что способствует поддержанию микроклимата.
https://www.youtube.com/watch?v=Xd7ZQ4_7QT0 Инженеры с опытом работы рекомендуют для решения этих задач установить обратный клапан, блокирующий движущийся в противоположном направлении воздушный поток и удаляющий отработанную газовоздушную смесь из квартиры. Конструкция обратного клапана предполагает свободный пропуск газовоздушной смеси из помещения, но при возникновении обратной тяги воздушный поток сам перекрывает вентиляционную трубу.
Классификация и виды функциональных приспособлений
Понимая, для чего нужен обратный клапан и в чем заключается принцип его работы, важно разобраться в существующем многообразии таких приспособлений, по типу расположения они разделены на устройства с вертикальной или горизонтальной заслонкой. Эта классификация учитывается при выборе элемента перед его установкой в вентиляцию, для ее практичного функционирования и длительной эксплуатации обратного клапана. Отдельно подразделяются обратные модели для вентиляции в зависимости от материалов изготовления перекрывающие возвращающиеся воздушные потоки, лепестки, что связано с их износостойкостью и сроком использования. Простые по конструкции задвижки необходимы для обустройства качественной и надежной системы принудительной вентиляции, поддерживающей нормальный микроклимат и температурный режим в жилье.
Вытяжной вентилятор встраивается в стену квартиры
Типология оборудования и их концептуальные особенности
Простые по конструкции обратные клапана различаются по типологии, согласно общепринятой классификации они представлены несколькими типами устройств, пригодных для установки в вентиляцию квартиры:
клапан бабочка. Для создания препятствующего возврату отработанного воздуха эффекта обратный клапан бабочка оснащен двумя лепестками, объединенными одной осью, они могут быть прямоугольной или полукруглой формы, что удобно для обустройства принудительной вентиляции в жилье;
гравитационный обратный клапан. Одностворчатый гравитационный клапан отлично подходит для вытяжной или естественной вентиляции помещений или отдельных зон, его принцип функционирования основан на действии силы тяжести и сопротивления конструкции воздушной тяги в нормальном и в противоположном направлении;
клапан обратный, лепестковый. Отличается компактными габаритами с возможностью замены такой конструкцией стандартной вентиляционной решетки, пластины устройства, похожие на жалюзи пропускают воздушный поток под влиянием естественных физических процессов;
мембранный обратный клапан. Усиливает эффективность работы естественного вентилирования в квартире благодаря гибкой решетке, сквозь которую проникает даже слабый поток газовоздушной смеси, мембрана препятствует возврату внешней среды.
Так выглядит лепестковый обратный клапан
Воздухообменный комплекс и вентиляция с клапаном управляется благодаря автоматизированной, ручной или электронной регулировке, для чего используются датчики температурного режима и влажности, пульты дистанционного управления и микроконтроллеры.
Необходимость установки для системы вентиляции кухни
Кухонное пространство при работающем холодильнике и варочной панели или духовом шкафе может наполняться излишним теплом, что приводит к возникновению конденсата на вертикальных и горизонтальных поверхностей и впитывающимися в одежду ароматами. Справиться с этими факторами поможет установленный в вытяжке вентилятор с клапаном, который предотвращает проникновение в комнату газовоздушной смеси движущейся в противоположном направлении. https://www.youtube.com/watch?v=5YgHiS_g9FA Монтаж обратного клапана на кухни производится и для поддержания естественного воздухообмена, что гарантирует нормальный температурного режим и очищение климата в помещении. Встроенная вытяжка, объединенная с обратным клапаном для естественной вентиляции, повысит эффективность воздухообмена помещения, это поможет избежать возникновения грибка, учитывая повышенную изоляцию рабочей зоны за счет пластикового остекления.
Практичное устройство для комплекса вентилирования ванной
Изолированная комната, предназначенная для проведения гигиенических процедур, со слабым естественным комплексом вентилирования обязательно должна оснащаться принудительной системой согласно требованиям санитарным нормам. Грамотно подобранный, исходя из функционала и эффективности работы, обратный клапан в ванной необходим для снижения уровня влажности и сырости, качественного проветривания помещения, без проникновения холодных потоков.
Так устанавливается мембрана в решетку с естественной вентиляцией
Когда принудительная вентиляция работает в ванной, ее пространство очищается от газовоздушной смеси, насыщенной сыростью и парами, они поступают в вентиляционную шахту дома и могут вернуться через отверстия вентрешетки. Грамотно подобранный клапан обратного действия можно установить в туалет или в ванную, что будет сдерживать основные потоки воздуха, поступающие извне, и приводящие к негативным последствиям, проектирование таких систем лучше доверять опытным специалистам.
Конструкция принудительной вентиляции с клапанными элементами
Превосходя по эффективности и показателям производительности ручного проветривания, принудительная вентиляция имеет ряд отличительных преимуществ по сравнению со стандартными воздухообменными процессами:
экономный режим работы механических и электронных элементов, что позволяет значительно сократить расходы энергоресурсов, касающихся оплаты коммунальных услуг;
полноценная очистка всего помещения или его отдельной функциональной зоны, при эффективной и тщательной проектировке системы для монтажа в квартире или частном доме;
дополняющие комплекс воздухообменного клапана любой модели применяются для вытяжки в ванной или кухни, санузла и других помещений без ограничений по функционалу.
Вентиляция, установленная над ванной, принесет больший эффект в удалении влаги
Мобильные и стационарные вентиляционные конструкции обеспечивают отток отработанной воздушной смеси в необходимом объеме, а обратный клапан предотвратит ее возвращение по циклической схеме, благодаря его функциональности и принципу работы.
Что важно учесть при выборе функционального элемента
Выбирая обратный клапан для вытяжки в принудительный комплекс воздухообмена, рекомендуется получить полноценную консультацию у специалистов, которые советуют ориентироваться основные критерии подбора, обеспечивающих эффективность работы всей системы:
приспособление функционирует при слабой силе тяги, что присуще естественному вентилированию, для усиления эффекта устанавливается комплекс из решетки, вентилятора с расчетной мощностью и клапана;
сопоставление условий проживания и внешней среды с температурным режимом работы приспособления, предназначенного для наружного или внутреннего монтажа, что важно учитывать при проектировании воздухообмена;
эксплуатационные параметры вентилятора совпадают с аналогичными показателями клапана определенной модели, это касается таких технических и физико-механических характеристик как мощность устройств, и их габаритные размеры;
дизайн функционального элемента имеет большое значение для вентиляции с обратным клапаном, и особенное внимание стоит уделить геометрии сечения устройства, оно должно полностью совпадать с формой воздухообменной трубы.
Один из видов принудительной системы для ванной
Важно знать, что при некорректном подборе модели или непрофессиональном монтаже устройства, пластик устройства подвергается крошению и износу, вследствие чего ухудшаются обменные процессы, и даже может полностью прекратиться.
Основные правила размещения и монтажа приспособления
Соорудив собственноручно самодельный обратный клапан, или купив устройство согласно квалифицированным рекомендациям специалистов, необходимо тщательно рассчитать параметры работы воздухообменного комплекса. В каждой квартире, частном доме или отдельном помещении конфигурация системы вентилирования может отличаться благодаря меблировке, проведенному капитальному ремонту или загрязнению шахты, поэтому требуется профессиональный подход.
Обратная тяга должна блокироваться при любой из возможных и предполагаемых комбинациях функционирующих вытяжек из принудительного комплекса или установленных вентиляторов, при котором производится окончательный монтаж обратного клапана. Покупной или самодельный обратный клапан устанавливается на месте забора загрязненной газовоздушной смеси, если это единственный выход или дублируется на аналогичных конструкциях.
Важные моменты установки и сервисного обслуживания
Готовые конструкционные решения в вентиляции позволяют установить обратный клапан своими руками, за счет применения соединителя прямых каналов, но не стоит забывать о возможности снижения работоспособности комплекса при неправильном монтаже. Удобный тройник позволит по необходимости разобрать комплекс воздухообмена для сервисной прочистки или проведения ремонтных мероприятий, замены износившихся или неработоспособных элементов.
Принудительная вентиляция представляет собой устройство, которое работает от сети
При выборе устройства с электроприводом или монтажа в вытяжку обязательно необходимо соблюдать все требования техники безопасности работы с бытовыми приборами и заранее провести консультацию с опытными профессионалами. Установленные снаружи дома и подсоединенные к выводному каналу решетки вентиляции в холодное время года могут покрываться льдом, что снижает эффективность функционирования системы, и требует профилактики. Зная, как установить самодельный обратный клапан для вентиляции или приобретенное устройство важно подойти к монтажу с особой ответственностью и лучше доверить процесс проектирования и расчетов профессионалам с опытом работы. После самостоятельной установки необходимо тщательно проверить работоспособность системы и обеспечивать нормальный процесс воздухообмена в своей квартире.
Односторонние дыхательные клапаны
Эти односторонние дыхательные клапаны, иногда называемые обратными клапанами, предназначены для однонаправленных дыхательных контуров. Они позволяют газам течь только в одном направлении.
Функция в любом положении; не зависит от силы тяжести
Долговечная, нелипкая диафрагма сохраняет эластичность и чувствительность
Широкий диапазон размеров портов
Эти клапаны имеют нелипкую диафрагму Spiral-Type ™, которая очень чувствительна к диапазонам малых расходов, обладает отличной памятью упругости и не зависит от силы тяжести. Клапаны имеют два порта одинакового размера. Выходное отверстие прозрачное, что позволяет видеть диафрагму. Все части корпуса имеют резьбу для облегчения разборки.
Клапаны доступны в различных размерах. Выберите клапан в соответствии с размером объекта и требуемым сопротивлением потоку. Односторонний клапан 60-3172 — единственный клапан, изготовленный из автоклавируемых материалов и имеющий зазубрину шланга для отбора проб газа или слива конденсата.
Доступны два типа соединителей: прямые и стандартные медицинские.Порты с внешним диаметром или внутренним диаметром 7,5, 10,5, 15 или 22 мм являются стандартными медицинскими конусами. Все остальные размеры — прямые разъемы. Оба типа позволяют быстро и без утечек прикрепить клапан с поворотом к другим компонентам.
Гидравлическое сопротивление
Дифференциальное давление (dP) в см вод. Ст. ₂ O
Расход, л / мин 60-3164 60-3165 60-3166 60-3167 60-3168 60-3169 60-3170 60-3171 60-3172 60-3173 60-3174
2 0. 5 0,4 0,6 0,6 0,5 0,4 – – – – –
4 0,6 0,5 0,7 0,8 0,6 0,5 – – – – –
6 0.7 0,6 0,8 0,9 0,7 0,6 – – – – –
8 0,8 0,7 0,9 1,0 0,7 0,7 – – – – –
10 1.0 1,1 1,1 1,2 0,8 0,8 – – – – –
15 1,8 2,2 2,2 1,6 1,1 1,0 – – – – –
20 3. 0 3,8 3,8 2,1 1,3 1,2 0,5 0,6 0,5 – –
25 4,6 5,7 5,6 2,6 1,7 1,5 – – – – –
30 6.4 8,1 7,7 3,4 2,1 1,8 – – – – –
35 8,5 10,8 10,3 4,1 2,5 2,2 – – – – –
60 – – – – – – 0.9 1,0 0,9 –
100 – – – – – – 1,7 1,7 1,7 1,6 0,5
140 – – – – – – 2. 9 3,0 2,9 – –
180 – – – – – – 5,0 5,0 5,0 NA 0,8
200 – – – – – – 6.3 6,3 6,3 4,7 1,3
300 – – – – – – – – – 8,8 2,0
400 – – – – – – – – – – 3.0
500 – – – – – – – – – – 4,1
600 – – – – – – – – – 5. 5
700 – – – – – – – – – – 6,9
Дыхательный контур
— обзор
5.3.2 Требования к расходным материалам, материалам, принадлежностям, расходным материалам и запасным частям
Подавляющее большинство медицинских технологий необходимо дополнить расходными материалами и материалами для обеспечения надлежащего функционирования; кроме того, аксессуары, расходные материалы и запасные части часто больше связаны с работой сложных технологий, медицинских устройств, больничного оборудования, энергосистем и т. д.Для принадлежностей и расходных материалов есть определения, такие как Руководство 4: как эффективно и безопасно использовать вашу медицинскую технику [14], где аксессуары — это части, которые подключаются к оборудованию (дыхательный контур, проводники ЭКГ и датчики), они облегчают их использование ( педальные переключатели и компьютерная мышь) и адаптировать их работу (адаптеры для взрослых или детей и линзы). Расходные материалы — это те предметы, которые используются ежедневно для работы оборудования (гель, перчатки, марля, иглы и шприцы, а также одноразовые электроды) и будут необходимы в течение всего срока службы оборудования.Эти определения не всегда позволяют отличить одно от другого, оба могут быть одноразовыми или одноразовыми, и оба могут быть повторно использованы, поэтому обсуждение продолжается. Важно то, что покупка и контроль складских запасов должны быть гарантированы, и это будет зависеть от срока службы каждого из них.
Для того, чтобы оборудование прослужило ожидаемый срок службы, некоторые его части необходимо заменить. Эти запчасти должны быть в наличии все это время. Материалы для обслуживания (масло, смазка, шайбы, предохранители и т. Д.) также должны быть доступны для ремонта и профилактических работ. В Руководстве 5: как организовать техническое обслуживание вашей медицинской техники [15] указано, что большая часть работы по ремонту и техническому обслуживанию состоит из простых задач, и для этого требуются запасные части, поэтому 80% всех необходимых запасных частей составляют менее 20% запчастей. общая стоимость, то 20% работ по ремонту и обслуживанию отнимают 80% бюджета запчастей из-за сложной и дорогой техники. Наличие обновленного и полного инвентаря позволит иметь минимальный запас запасных частей и материалов для обслуживания.Это должно включать не только оборудование, но и аксессуары, запасные части, материалы для обслуживания и расходные материалы для оборудования. При целостном подходе к управлению технологиями планирование, инвентаризация и надлежащая запись рабочих заданий, таких как техническое обслуживание и проверки, позволяют прогнозировать и составлять отчеты о потребностях в расходных материалах, материалах, принадлежностях, расходных материалах и запасных частях для всех типов технологий в одном месте. клиническая служба, поэтому каждый элемент должен быть зарегистрирован в информационной системе, связанной с соответствующей технологией.Опять же, эта классификация должностей, организация и разработка процесса будут интересны клиническим инженерам и биомедицинским инженерам в больницах.
Пропорциональный клапан высокого расхода для аппаратов ИВЛ и наркоз
В современной индустрии медицинского оборудования существует большой спрос на более компактные и изящные конструкции и скорость вывода на рынок новейших революционных продуктов. Инженеры, разрабатывающие респираторное оборудование, такое как аппараты ИВЛ и наркозные аппараты, сталкиваются с множеством критических факторов.Пользователи требуют максимальной производительности и соответствия развивающимся нормативным стандартам. Производители оригинального медицинского оборудования (OEM) должны решать эти проблемы, производя оборудование, которое соответствует проектным спецификациям и ожидаемым характеристикам, а также контролирует затраты. Для этого необходимо определить ресурсы, которые помогут удовлетворить эти потребности и ускорить процесс проектирования.
Пропорциональный клапан прямого действия, являющийся неотъемлемой частью системы инспираторного потока, обеспечивает точное управление потоком газа. Доступны специальные пропорциональные клапаны для применения в аппаратах ИВЛ и наркозных аппаратах, которые обеспечивают точную и безопасную подачу точных газов к пациентам.
В этом блоге мы сосредоточимся на пропорциональных клапанах и ключевых факторах, которые инженеры-изготовители оборудования должны учитывать при выборе их в соответствии с требованиями конструкции аппарата ИВЛ и наркоза, включая:
Установка и функции компонентов.
Рекомендации и требования к применению.
Новые технологии пропорциональных клапанов.
Выберите правильный пропорциональный клапан для вашего приложения, загрузите руководство «Выбор пропорционального клапана с высоким расходом для аппаратов ИВЛ и наркозных аппаратов».
Установка и функции компонентов
В системе инспираторного потока может быть порядка десятка компонентов. Пропорциональные клапаны часто расположены в середине системы и обеспечивают регулирование расхода используемых газов и предотвращают избыточное давление в линиях. Другие компоненты могут включать: входные фильтры, датчики давления, переключатели автоматического обнуления или калибровочного клапана, обратные клапаны, регуляторы давления, датчики массового расхода, предохранительные клапаны, кислородные датчики, фитинги и трубки. Различные компоненты можно разделить на элементы безопасности и элементы управления. Пропорциональные клапаны считаются элементами управления.
Рекомендации и требования к применению
При выборе пропорционального клапана следует учитывать следующие характеристики и характеристики конструкции:
Источник воздуха: В большинстве аппаратов ИВЛ в отделениях интенсивной терапии / операционных и общих палатах используется больничный водопроводный воздух, который может быть подвержен значительным колебаниям давления. Пропорциональный клапан уравновешивает изменение давления. В зависимости от области применения использование пропорционального клапана высокого давления может устранить необходимость в регуляторе понижения давления.
Безопасность: Если в целях безопасности установлен редукционный регулятор давления, для поддержания постоянной скорости потока необходим пропорциональный клапан.
Размер устройства: Тенденция к меньшим системам. Использование пропорционального клапана с регулировкой давления может уменьшить количество необходимых компонентов управления давлением, тем самым уменьшив размер системы.
Совместимость с газом: Очень важен тщательный выбор пропорциональных клапанов с совместимыми эластомерами, особенно в анестезиологии.
Срок службы и надежность: Задокументированные испытания на ресурс при различных температурах и условиях важны для предотвращения преждевременного старения клапанов.
Соответствие: Важно выбрать клапан, который соответствует самым последним директивам и нормам, касающимся производства изделий и компонентов медицинского оборудования, таких как RoHS и REACH.
Тип монтажа: Пропорциональные клапаны имеют несколько вариантов монтажа.Наиболее распространены коллектор и картридж. Выбор должен основываться на наиболее подходящем для спроектированной системы.
Настройка: Если требуется настройка, выбор поставщика, который предлагает гибкие возможности проектирования, такие как подводящие провода, варианты калибровки и монтажа, является идеальным.
Особенности места установки, ограничения по физическим размерам, тип используемых газов, ожидаемая степень использования и условия эксплуатации изменчивы и должны рассматриваться в каждом конкретном случае.После того, как будет нарисована четкая картина, следует проанализировать следующие особенности, относящиеся к выбору пропорционального клапана:
Требования к расходу и давлению
Совместимость носителей
Системное напряжение
Контроль тока
Размер, вес и ориентация крепления
Возможность управления
Силовой профиль
Калибровка
Новые технологии пропорциональных клапанов
Parker Precision Fluidics недавно расширила линейку пропорциональных клапанов для респираторного оборудования, такого как аппараты ИВЛ и анестезии, а также для других приложений в биологии. Линия VSO® MAX HP состоит из двух моделей, которые предлагают сочетание производительности, рабочего давления, управляемости и энергоэффективности.
Функции включают:
Высокая согласованность между клапанами.
Пониженные профили энергопотребления и меньшее тепловыделение.
Очищено для работы с кислородом.
Reach и соответствует требованиям RoHS.
Заключение
При выборе пропорциональных клапанов для медицинского оборудования, такого как аппараты ИВЛ и наркозные аппараты, важно учитывать функции компонентов, требования к применению и технические характеристики системы, чтобы гарантировать, что выбранный вами клапан оптимизирует производительность и конструкцию устройства, сохраняя при этом расходы под контролем.

Для получения дополнительной информации о выборе пропорциональных клапанов для аппаратов ИВЛ и наркозных аппаратов загрузите руководство «Выбор пропорционального клапана с высоким расходом для аппаратов ИВЛ и наркозных аппаратов».
Автором этого блога является Сэм Рубак, менеджер по развитию маркетинга подразделения Parker Precision Fluidics.
Связанное содержание:
Реализация нашей цели: развитие технологий, обеспечивающих вентиляцию
Определение нашего уникального вклада в мир
Поддержка производства медицинских устройств
Критические системы и компоненты для производства вентиляторов
Жидкостные компоненты упрощают разработку мониторов для капнографии
Как производители комплектного оборудования могут улучшить характеристики медико-биологического оборудования
Современные жидкостные клапаны расширяют возможности микрожидкости
Решение проблемы биосовместимости в конструкции респираторных устройств
Опасное для жизни образование обратного клапана из-за трахеобронхиального аспергиллеза | JA Clinical Reports
Инвазивный легочный аспергиллез обычно развивается у пациентов с тяжелым иммунодефицитом, таких как пациенты после трансплантации, злокачественные новообразования или пациенты с приобретенными иммунодефицитными расстройствами. Среди этих пациентов трахеобронхиальный аспергиллез встречается редко [1, 2]. Было высказано предположение, что инвазивный трахеобронхиальный аспергиллез может привести к смертельному кровотечению из-за развития бронховаскулярной фистулы [1, 2]. В этом случае образование трахеобронхиального сгустка крови могло произойти из-за развития бронховаскулярной фистулы. Однако мы не можем быть уверены в этом факте.
Механизм обратного клапана обструкции дыхательных путей — это состояние, обычно связанное с аспирацией экзогенного инородного тела [3].Однако в данном случае причиной натяжного пневмоторакса считалось образование обратного клапана сгустком крови, смешанным с многочисленными гифами гриба в киле. Brennan et al. сообщили о случае закупорки дыхательных путей обратного клапана сгустком крови [3]. Кроме того, Kadota et al. предположили, что механизм обратного клапана, вызванный наличием грануляционной ткани, закупоривающей просвет бронхиол, может быть основной причиной пневмоторакса и образования кист у пациентов с организуемой пневмонией [4]. Более того, Söllmann et al. сообщили о инородном теле, похожем на сгусток крови, с вкраплениями гифов Aspergillus , блокирующих дистальный обломок трахеальной трубки с образованием, напоминающим обратный клапан, что привело к напряженному пневмотораксу после индукции анестезии [5]. В этом случае разумно предположить, что сгусток крови, состоящий из многочисленных грибковых гиф в киле, вызвал срабатывание обратного клапана дыхательных путей, что привело к чрезмерному растяжению легкого и, в конечном итоге, к напряжению пневмоторакса.Этот ведущий механизм напряженного пневмоторакса мог быть ускорен вентиляцией с положительным давлением; однако сам напряженный пневмоторакс мог уже развиться при спонтанном дыхании до вентиляции с положительным давлением из-за силы дыхательного усилия пациента.
В этом случае очевидно, что удушья из-за полной закупорки дыхательных путей можно избежать с помощью вентиляции с положительным давлением; однако серьезной проблемой была неспособность найти путь эвакуации для захваченного воздуха. Хотя риск вентиляции с положительным давлением, вызывающей задержку воздуха в дистальных отделах с помощью механизма обратного клапана, предполагался в случае инородного тела [6, 7], также предполагалось, что в изученной литературе нет четких клинических доказательств, подтверждающих это. как практическая проблема [8]. Таким образом, не удалось достичь консенсуса относительно возникновения критических воздушных ловушек из-за образования обратного клапана. Когда объем выдоха в значительной степени не совпадает с объемом вдоха из-за механизма обратного клапана, серьезная задержка воздуха может быть основной причиной сердечно-легочной недостаточности, будь то напряженный пневмоторакс или гиперинфляция легких.Более того, инициирование экстренной декомпрессии грудной клетки до подтверждения натяжного пневмоторакса может быть спорным. Недавно в отчете о клиническом случае было высказано предположение, что торакоцентез иглой, особенно во втором пространстве ребер по срединно-ключичной линии, имеет высокую частоту неудач и потенциально серьезные осложнения [9]. Однако может быть разумным рассмотреть торакоцентез, который недавно был рекомендован для выполнения по средней-передней подмышечной линии третьего – пятого межреберных промежутков [9], когда сердечно-легочная недостаточность сопровождается захватом воздуха с помощью механизма обратного клапана.В тяжелых случаях сердечно-легочной недостаточности из-за полной обструкции дыхательных путей инородным телом, согласно заключениям экспертов, может быть рассмотрена экстракорпоральная мембранная оксигенация [10]. Однако нет никаких рекомендаций или экспертных заключений для сердечно-легочной недостаточности из-за захвата воздуха из-за механизма обратного клапана. В таком случае целесообразно попытаться выполнить торакоцентез до искусственного кровообращения, чтобы не терять время на создание пути выхода для захваченного воздуха. Это может иметь место, в частности, у пациентов с сильным подозрением на кровотечение из дыхательных путей, как в данном случае.
Разделительные аппараты ИВЛ для титрованной поддержки большой группы пациентов
COVID-19 может превзойти количество доступные нам механические вентиляторы. Это привело к интересу к использованию одного вентилятора для поддержки несколько пациентов. Это сообщение будет проверено теория и доказательства по этому поводу (с признанием, что у меня нет опыт работы с этим).
основные принципы
Принцип основания: независимость пациента от вентилятора
Обычно мы настраиваем вентилятор так, чтобы аппарат ИВЛ адаптирован к индивидуальным потребностям пациента.Поговорка гласит: « подгоняет аппарат ИВЛ к пациенту, не подгоняет пациента к вентилятор »- другими словами, отрегулируйте вентилятор так, чтобы пациент комфортный, а не чрезмерный седативный эффект пациента, чтобы терпеть дискомфорт режим вентилятора.
Мы не можем этого сделать при разделении вентилятор. Фактически любое взаимодействие где пациент управляет вентилятором, проблематично (потому что это позволяет пациента, чтобы повлиять на вентиляцию другого пациента). Например, мы бы не хотели, чтобы у одного пациента тахипноэ, вызывающее гипервентиляцию у других пациентов, подключенных к тому же аппарату ИВЛ.
Таким образом, в основе принципа множественной вентиляция заключается в том, что каждого пациента не должно влиять на вентиляцию других пациентов, подключенных к вентилятор. Это достижимо, поскольку описано ниже. Альтернатива хаос.
ИВЛ с циклическим давлением лучше, чем с циклическим объемом вентиляция
Дискуссия о циклическом давлении вентиляция по сравнению с вентиляцией с циклическим объемом в критических забота. Большинство отделений и врачей имеют некоторые предпочтения, но любая стратегия работает для большинства пациентов.Короче говоря, преимущества каждого из них: следует:
Вентиляция с циклическим объемом: Преимущество — получение гарантированного дыхательного объема (недостаток — отсутствие контроля пикового давления).
Вентиляция с циклическим давлением: Преимущество — гарантированное ограничение пикового давления (недостаток — отсутствие контроля над дыхательным объемом).
Как только мы начнем разделять вентилятор между несколько пациентов, этот спор в значительной степени улетучивается. Использование режима циклического изменения громкости дает множество основные недостатки:
Использование режима объемного цикла с несколькими пациентов обеспечивает нет контроль над дыхательный объем любого пациента, а также – обеспечивает контроль максимального давления в дыхательных путях.Это буквально худшее из обоих миры.
Режим объемного цикла представит возможность вредных взаимодействий между пациентами. Например, предположим, что эндотрахеальная трубка пациента А получает перекручен. Это заставит пациента B получить опасно большие дыхательные объемы!
Пациенты, использующие аппарат ИВЛ, должны иметь аналогичный размер , аналогичный FiO2 и аналогичный Требования PEEP.
Использование режима циклического изменения давления решает эти проблем:
В режиме циклического изменения давления мы сохраняем контроль над максимальным давлением в дыхательных путях и давлением движения. Мы не можем обеспечить гарантированный дыхательный объем любому пациенту, но это ничем не отличается от помещения любого пациента на вентиляцию с циклическим давлением. Способность контролировать и ограничивать давление вождения может позволить этой стратегии в достаточной степени защитить легкие. ¹
Вредоносных взаимодействий между пациентами можно избежать с помощью режима циклического изменения давления. Например, если эндотрахеальная трубка пациента A перегибается в режиме циклического изменения давления, тогда у пациента A будет уменьшенный дыхательный объем.Однако это не повлияет на на пациента B.
Пациенты, использующие аппарат ИВЛ , не обязательно должны иметь одинакового размера. Более крупные пациенты будут иметь более полное согласие, поэтому они будут делать более крупные вдохи.
Непрерывная принудительная вентиляция (CMV) требуется
Обычно пациенты могут активировать вентилятор для подачи дыхание. Это невозможно, если один вентилятор используется для поддержки нескольких пациентов (потому что, как уже упоминалось, ранее тахипноэ у одного пациента могло вызвать прикрепление к вентилятор для гипервентиляции).
Следовательно, режим вентиляции должен будет использоваться непрерывно обязательно вентиляция (CMV). Что это значит в том, что вентилятор срабатывает с заданной скоростью. Больной Нет контроля превышение частоты дыхания (т.е. пациент не может вызвать дыхание). Это устаревший режим вентиляции, потому что это вообще неудобно. Однако это единственный способ добиться независимость пациента от аппарата ИВЛ.
Современные аппараты ИВЛ могут не иметь режима постоянной принудительной вентиляции .Однако те же эффекты могут быть достигнуты следующим образом:
Увеличьте порог срабатывания вентилятора, как как можно выше, чтобы пациенты не могли вдохнуть (также известный как «заблокировать» вентилятор).
Если №1 безуспешно, респиролитическая седация (с использованием препаратов, подавляющих дыхательное влечение такие как опиоиды и пропофол) можно использовать для уменьшения респираторных привод и не позволяйте им запускать вентилятор. Паралич будет использоваться только в качестве последнего прибегнуть.
Эффективность вентиляции будет ниже оптимальной
Очистка углекислого газа не будет оптимизирован стратегией с несколькими вентиляторами по нескольким причинам:
Дыхательные объемы будет сложно отслеживать и оптимизировать.
Соединения Y-образного узла и трубки увеличивают мертвое пространство
Вероятно, потребуется принять разрешительную гиперкапнию. Пациентам со значительным ацидозом может потребоваться внутривенное введение бикарбоната для поддержания pH (подробнее об этом здесь).Как это обычно бывает при ОРДС, основное внимание уделяется обеспечению вентиляции с защитой легких , а не оптимальным параметрам газов крови.
Лечение тяжелой гипоксемии: вентиляция с контролем давления и обратным соотношением (PC-IRV)
Пациенты с COVID-19 относительно чувствительны к PEEP. Конечно, PEEP — это всего лишь один из способов повысить среднее давление в дыхательных путях — наиболее важную переменную, влияющую на рекрутмент легких. При глубокой гипоксемии можно использовать вентиляцию с обратным соотношением, чтобы еще больше повысить среднее давление в дыхательных путях.
Вентиляция с обратным соотношением время вдоха, чтобы пациент проводил большую часть времени в фаза вдоха (время вдоха> время выдоха). Вентиляция с обратным соотношением используется, потому что это неудобно, но в этом контексте пациенты будут глубоко в любом случае успокоенный. Общая концепция здесь похож на APRV — пытается поддерживать «открытое легкое» с постоянным применением небольшого давления (а не резкого повышения давления маневры).
базовая установка для разделения одного вентилятора
Итак, получается следующее:
К одному аппарату ИВЛ подключено несколько пациентов. Пациенты не обязательно должны быть одинакового размера, но в идеале они должны иметь примерно одинаковую тяжесть повреждения легких (например, аналогичные требования PEEP и FiO2) (подробнее о достижении этого соответствия ниже).
Аппарат ИВЛ настроен на вентиляцию с циклическим давлением с высоким ПДКВ (с учетом того, что пациенты с COVID-19, по-видимому, очень чувствительны к ПДКВ) и низким давлением движения (для защиты легких).Например, для многих пациентов может быть разумным значение 30 см / 18 см.
Триггер вентилятора заблокирован, чтобы пациенты не могли инициировать дыхание.
Пациентам, вероятно, потребуется глубокая седация, чтобы сделать их пассивными на ИВЛ (например, пропофол плюс опиоиды). Паралич не обязательно является обязательным, но в некоторых случаях он может быть необходим, в зависимости от того, насколько пациенты чувствительны к седации.
Эффективность вентиляции каждого пациента можно отслеживать с помощью монитора CO2 в конце выдоха, установленного на одной линии с их собственной эндотрахеальной трубкой (при нехватке датчиков etCO2 можно использовать один датчик и вращать его между пациентами, чтобы определить -проверьте pCO2 каждого пациента последовательно).
Разрешающую гиперкапнию необходимо прогнозировать и лечить, как описано выше.
Следует использовать вирусные фильтры для предотвращения перекрестного заражения патогенами между разными пациентами.
Теоретически один вентилятор может использоваться для поддержки нескольких пациентов (например, 2-4 пациентов, возможно, даже 6 или 8?). В какой-то момент вентилятор может быть недостаточно мощным, чтобы поддерживать суммарные дыхательные объемы всех пациентов.
увеличенное изображение: пять аппаратов ИВЛ для индивидуальной настройки 20 пациентов
Основным недостатком описанной выше установки является то, что пациенты должны быть подобраны на основе относительной тяжести повреждения легких (ПДКВ и Требования к FiO2).Эта проблема могла быть преодолеть следующим образом.
Представьте, что мы установили пять вентиляторов:
Вентилятор 1: настройки легкой травмы (FiO2 50%, PEEP 10 см, максимальное давление 20 см)
Вентилятор 2: настройки средней степени травмы (FiO2 60%, PEEP 14 см, пиковое давление 26 см)
Вентилятор 3: высокий Настройка травмы (FiO2 80%, PEEP 18 см, максимальное давление 30 см)
Вентилятор 4: настройки рефрактерной гипоксемии (FiO2 100%, PEEP 22 см, пиковое давление 35 см).
Вентилятор 5: аварийные настройки (FiO2 100%, ПДКВ 22 см, пиковое давление 35 см, вентиляция с обратным соотношением, время вдоха >> время выдоха).
Каждый из вентиляторов может быть подключен к 1-4 пациента. Если состояние пациентов ухудшилось, , их можно было бы перевести в аппарат ИВЛ с более высоким номером. (например, от вентилятора №2 к №3). В качестве альтернативы, поскольку пациенты улучшили , их можно было перенести на вентилятор с меньшим номером. Эта система может позволить несколько аппараты ИВЛ для обеспечения разумно индивидуализированных настроек большого количества пациенты.
доказательств?
Эта общая концепция была продемонстрирована на животных и моделях легких.^2,3 Однако, в зависимости от того, как именно построена модель и какой индикатор используется для определения «успеха», могут быть получены разные результаты. Например, Брэнсон и др. продемонстрировали, что вентиляция с несколькими легкими не может использоваться для получения точных дыхательных объемов. ⁴ Это полностью предсказуемо на основе физики, поэтому на самом деле ничего не показывает. Таким образом, если мы используем доставку фиксированного дыхательного объема в качестве критерия успеха, то вентиляция у нескольких пациентов не удастся.Однако, если мы используем подачу фиксированного управляющего давления в качестве индикатора успеха, то ИВЛ у нескольких пациентов может быть успешной.
В одном опубликованном отчете описывается использование раздельной вентиляции у двух добровольцев (с использованием лицевой маски, а не интубации). Была успешно применена вентиляция с циклическим давлением и хорошие результаты. ⁵
Почти наверняка возможно провести искусственную вентиляцию легких нескольких пациентов с помощью одного вентилятора.Это, вероятно, может быть достигнуто с помощью разумных настроек защиты легких (то есть низкого давления вождения). Однако цена этой стратегии — потеря контроля над точными дыхательными объемами и субоптимальная вентиляция (с высоким pCO2).
Основная цель вентиляции у нескольких пациентов — предотвратить влияние любого пациента на других пациентов. Этого можно достичь с помощью вентиляции с циклическим изменением давления без возможности включения аппарата ИВЛ у любого пациента.
Пациенты должны быть глубоко седативны и пассивны на аппарате ИВЛ (или при необходимости парализованы).
Эффективность вентиляции каждого пациента можно контролировать с помощью CO2 в конце выдоха. Это потребуется в качестве суррогата дыхательного объема или минутной вентиляции (которые невозможно измерить).
За счет использования небольшого количества аппаратов ИВЛ с диапазоном различных настроек большая группа пациентов может получить поддержку с достаточно индивидуальными настройками.
дальше
COVID IBCC глава здесь (с дополнительными ссылками на другие ресурсы COVID внизу)
Колумбийский пресвитерианский протокол для разделения вентиляторов здесь.
Более подробное и детальное исследование того, как все подключить здесь.

ссылки
1.
Амато М., Мид М., Слуцкий А. и др. Движущая сила и выживаемость при остром респираторном дистресс-синдроме. N Engl J Med . 2015; 372 (8): 747-755. DOI: 10.1056 / NEJMsa1410639
2.
Neyman G, Irvin C. Одиночный аппарат ИВЛ для нескольких смоделированных пациентов в случае стихийного бедствия. Acad Emerg Med . 2006; 13 (11): 1246-1249. DOI: 10.1197 / j.aem.2006.05.009
3.
Паладино Л. , Сильверберг М., Чарчафли Дж. И др. Повышение импульсной мощности вентилятора при стихийных бедствиях: вентиляция четырех овец размером с человека на одном аппарате с измененной схемой. Реанимация . 2008; 77 (1): 121-126. DOI: 10.1016 / j.resuscitation.2007.10.016
4.
Брэнсон Р., Блейкман Т., Робинсон Б., Йоханнигман Дж. Использование одного аппарата ИВЛ для поддержки 4 пациентов: лабораторная оценка ограниченной концепции. Respir Care . 2012; 57 (3): 399-403. DOI: 10.4187 / respcare.01236
Джош является создателем PulmCrit.org. Он доцент кафедры легочной медицины и реанимации в Университете Вермонта.
Последние сообщения Джоша Фаркаса (посмотреть все)
% PDF-1.6 % 130 0 объект > endobj xref 130 74 0000000016 00000 н. 0000002700 00000 н. 0000002833 00000 н. 0000002869 00000 н. 0000003499 00000 н. 0000003769 00000 н. 0000004289 00000 п. 0000004938 00000 н. 0000005538 00000 п 0000005808 00000 п. 0000006366 00000 н. 0000006478 00000 н. 0000006592 00000 н. 0000017818 00000 п. 0000027912 00000 н. 0000038652 00000 п. 0000049834 00000 п. 0000060631 00000 п. 0000070419 00000 п. 0000070559 00000 п. 0000070707 00000 п. 0000071166 00000 п. 0000071472 00000 п. 0000071750 00000 п. 0000072249 00000 п. 0000072527 00000 п. 0000072554 00000 п. 0000073097 00000 п. 0000073448 00000 п. 0000073475 00000 п. 0000073919 00000 п. 0000084280 00000 п. 0000094886 00000 п. 0000094956 00000 п. 0000095059 00000 п. 0000102849 00000 н. 0000102944 00000 н. 0000103014 00000 н. 0000114711 00000 н. 0000115128 00000 н. 0000115421 00000 н. 0000123304 00000 н. 0000123588 00000 н. 0000123896 00000 н. 0000128268 00000 н. 0000137311 00000 н. 0000143688 00000 н. 0000145592 00000 н. 0000145631 00000 н. 0000147535 00000 н. 0000147574 00000 н. 0000149478 00000 н. 0000149517 00000 н. 0000151421 00000 н. 0000151460 00000 н. 0000153364 00000 н. 0000153403 00000 н. 0000155307 00000 н. 0000155346 00000 н. 0000157250 00000 н. 0000157289 00000 н. 0000159193 00000 н. 0000159232 00000 н. 0000161136 00000 н. 0000161175 00000 н. 0000194072 00000 н. 0000194111 00000 п. 0000194645 00000 н. 0000195374 00000 н. 0000197229 00000 н. 0000197393 00000 н. 0000235136 00000 п. 0000235175 00000 н. 0000001776 00000 н. трейлер ] / Назад 744785 >> startxref 0 %% EOF 203 0 объект > поток hb«b« / e`g«fb @
Проточные клапаны сброса давления воздуха и газа серий NRV и NVRT
Новинка от ISM Design — Клапаны сброса давления для прямого потока и малых зазоров
Пластиковые предохранительные клапаны для воздуха и газа NRV и NRVT
В этом посте представлены новые продукты: нейлоновые предохранительные клапаны NRV и встроенные предохранительные клапаны NRVT.Они предназначены для сброса давления газов, газовых смесей или паров, которые не представляют опасности для здоровья или безопасности и не являются реактивными при нормальных атмосферных условиях *.
Посмотрите короткое видео о NRV и NRVT, а также о других рекомендуемых продуктах >>

Характеристики рабочих характеристик обратных клапанов NRV и NRVT
Прочный нейлон
Самоочистка
Быстрое открытие
Положительное уплотнение
Коррозионно-химическая стойкость
* Примечание: Если вам необходимо контролировать выпуск газов, газовых смесей или паров по соображениям здоровья или безопасности, мы рекомендуем использовать встроенный предохранительный клапан, который направляет выпускаемый газ по трубопроводу в систему локализации.
О нейлоновых предохранительных клапанах серии NRV
Нейлоновые предохранительные клапаны NRV имеют встроенный подпружиненный обратный клапан или обратный клапан. Их низкий профиль составляет менее 25% высоты традиционных клапанов сброса давления для газов, что делает их идеальными для областей с малыми зазорами. Чтобы избежать повреждения клапана, следуйте рекомендациям по установке пластиковых фитингов с конической трубной резьбой. Впускное отверстие находится внизу, а выпускное отверстие — наверху, выбрасывая прямо в атмосферу.
Пружина из нержавеющей стали
Корпус и обратный клапан из нейлона
Варианты уплотнительного кольца из бутадиен-нитрильного каучука, этилен-пропиленового каучука или витона
Варианты давления открытия (½, 1, 3, 6 или 10 фунтов на кв. Дюйм)
Соединения с наружной трубной резьбой NPT 1/8 дюйма, 1/4 дюйма, 3/8 дюйма или 1/2 дюйма
На рисунке 2 изображен миниатюрный пластиковый предохранительный клапан серии из пластика.
NRV приложений и использует
Удаление воздуха и газа через верхнюю часть резервуара для термического сброса
Удаление воздуха из резервуара хранения атмосферного и низкого давления
Удаление газа и пара из резервуаров, баллонов или других устройств
Подробнее о конической трубной резьбе и конических трубных фитингах >>
Руководство по установке пластиковых фитингов с конической резьбой >>

Если вам нравится то, что вы читаете. .. сообщите нам об этом, подписавшись на наш блог. Вы будете получать уведомление по электронной почте, когда мы публикуем новую статью.
Подпишитесь на наш блог >>

О линейных предохранительных клапанах серии NRVT
Встроенные предохранительные клапаны NVRT сочетают в себе тройниковую конфигурацию с простыми вставными или вставными боковыми впускными и выпускными портами. Вставные соединения обеспечивают быструю, простую установку и обслуживание без инструментов, что идеально подходит для ограниченного пространства.Эти соединения создают на трубке кольцевое уплотнение низкого давления. Вставные соединения подходят для нейлоновых, полипропиленовых, полиэтиленовых и полиуретановых (95A) пластмасс, а также для труб из мягкого металла (медь и алюминий). Клапаны NRVT выпускают воздух в атмосферу в условиях избыточного давления.
Пружина из нержавеющей стали
Корпус предохранительного клапана из нейлона
Тройник из ацеталь с цанговыми соединениями
Цанговые штуцеры 1/4, 5/16, 3/8 или 1/2 дюйма
Варианты уплотнительного кольца из бутадиен-нитрильного каучука, этилен-пропиленового каучука или витона
Варианты давления открытия (½, 1, 3, 6 или 10 фунтов на кв. Дюйм)
На рисунке 3 показан миниатюрный встроенный в линию клапан сброса давления из пластика NRVT серии .
NVRT приложений и использует
Прямоточная вентиляция газопровода
Линия сброса температуры воздуха, газа и пара
Отвод воздуха из линейной системы низкого давления

На заказ
Производственный отдел ISM изготавливает детали серий NRV и NVRT на заказ, поэтому, пожалуйста, позвоните, чтобы узнать время отгрузки этих деталей. Доступны оптовые скидки, поэтому, пожалуйста, позвоните, чтобы узнать цены.
Рисунок 4 представляет собой разрез миниатюрного встроенного в линию пластикового предохранительного клапана NRVT серии .
Подробнее о химической совместимости Buna-N, EPDM и Viton >>
Характеристики нейлона и пластика
Нейлон обладает высокой прочностью, очень хорошей износостойкостью и хорошо работает с воздухом и газами. Он также устойчив к длительному контакту с широким спектром химикатов.Нейлоновые фитинги и компоненты обычно работают лучше, чем другие термопласты, в приложениях, требующих более высокой термостойкости. Нейлон не рекомендуется использовать там, где он подвергается воздействию влаги. Он хорошо впитывает воду и со временем набухает.
Хорошая термостойкость
Устойчивость к растрескиванию под напряжением
Прочный и износостойкий
Прочный с высокой ударопрочностью
Высокая устойчивость к химическим веществам, плесени, плесени и грибку
На рис. 5 показан типичный фитинг из натурального нейлона.Это серия MEB с наружной резьбой NPT с помощью пластикового трубного углового фитинга с несколькими зазубринами. Эти фитинги доступны с заусеницами шланга от 3/16 «до 1-1 / 2» и трубной резьбой с наружной резьбой NPT от 1/8 «до 1-1 / 2».
Характеристики пластика из ацеталя
Компоненты из пластика из ацетала (ПОМ) трудно сломать, они устойчивы к нагреванию, химическим веществам и повседневному износу. Они хорошо работают с воздухом, газами и жидкостями. Фитинги из ацеталевого пластика — отличный выбор для особо тяжелых условий эксплуатации.
Хорошая термостойкость
Прочный и легкий
Чрезвычайно низкое влагопоглощение
Очень твердый, жесткий и износостойкий
Высокая устойчивость к химическим веществам, особенно к спиртам, маслам и формальдегиду

На рис. 6 показан типовой фитинг из натурального ацеталя (ПОМ). Это быстроразъемный соединительный элемент 20AC серии . Эти заглушки доступны в версиях с клапаном, без клапана, угловом и панельном.
Подробнее о химической совместимости материалов, используемых для изготовления фитингов для регулирования потока >>
Модульные обратные клапаны
Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешайте и сопоставьте британские и метрические соединения. Посмотреть видео.

Связанные сообщения в блоге
Пружинные обратные клапаны — Обратные клапаны, часть III >>
Краткий обзор функций, использования и характеристик миниатюрных подпружиненных обратных клапанов в системах управления потоком воздуха, газа и жидкости.
Эластомеры и каучуки — есть ли разница? >>
Узнайте о различиях между эластомерами и каучуками. Узнайте о свойствах эластомерных материалов, которые делают их такими полезными.
Таблица химической совместимости эластомеров, новый ресурс >>
Общее руководство по оценке химической стойкости эластомеров и резины к различным распространенным химическим веществам и жидкостям.
Если вы нашли эту статью полезной… рассмотрите возможность подписки на наш блог . Вы будете получать уведомление по электронной почте, когда мы публикуем новую статью.
Подпишитесь на наш блог >>

Об авторе

Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), ISO 9001-2015 поставщик миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

<noscript><img src='/800/600/https/cdn.myshoptet.com/usr/www.spiropotrubi.cz/user/shop/big/144_zpetna-klapka.jpg?5ad218d1' style='float: right;' /></noscript></div><footer class="entry-footer"></footer></article><nav class="navigation post-navigation" aria-label="Записи"><h2 class="screen-reader-text">Навигация по записям</h2><div class="nav-links"><div class="nav-previous"><a href="https://ooo-konditsionery.ru/raznoe/med-ili-alyuminij-chto-luchshe-provodit-tok-kakaya-provodka-luchshe-mednaya-ili-alyuminievaya-sravnenie-xarakteristik-kakoj-provod-luchshe-mednyj-ili-alyuminievyj.html" rel="prev"><span class="meta-nav" aria-hidden="true">Previous Post</span> <span class="screen-reader-text">Previous post:</span> <span class="post-title">Медь или алюминий что лучше проводит ток: Какая проводка лучше – медная или алюминиевая: сравнение характеристик – Какой провод лучше медный или алюминиевый</span></a></div><div class="nav-next"><a href="https://ooo-konditsionery.ru/raznoe/princip-dejstviya-zadvizhki-ustrojstvo-i-princip-raboty-raznyx-tipov-zadvizhek-ustrojstvo-i-princip-raboty-klinovoj-i-shibernoj-zadvizhek.html" rel="next"><span class="meta-nav" aria-hidden="true">Next Post</span> <span class="screen-reader-text">Next post:</span> <span class="post-title">Принцип действия задвижки: Устройство и принцип работы разных типов задвижек – Устройство и принцип работы клиновой и шиберной задвижек</span></a></div></div></nav><div id="comments" class="comments-area"><div id="respond" class="comment-respond"><h2 id="reply-title" class="comment-reply-title">Добавить комментарий <small><a rel="nofollow" id="cancel-comment-reply-link" href="/raznoe/v-ventilyacziyu-obratnyj-klapan-stranicza-ne-najdena-sovet-inzhenera.html#respond" style="display:none;">Отменить ответ</a></small></h2><form action="https://ooo-konditsionery.ru/wp-comments-post.php" method="post" id="commentform" class="comment-form" novalidate><p class="comment-notes"><span id="email-notes">Ваш адрес email не будет опубликован.</span> <span class="required-field-message">Обязательные поля помечены <span class="required">*</span></span></p><p class="comment-form-comment"><label for="comment" class="screen-reader-text">Comment</label><textarea id="comment" name="comment" cols="45" rows="8" aria-required="true" placeholder="Write your comment here" ></textarea></p><p class="comment-form-author"><label for="author" class="screen-reader-text">Your Name</label> <span class="required screen-reader-text">*</span><input id="author" name="author" type="text" value="" size="30" placeholder="Your Name*" /></p><p class="comment-form-email"><label for="email" class="screen-reader-text">Your Email</label> <span class="required screen-reader-text">*</span><input id="email" name="email" type="text" value="" size="30" placeholder="Your Email*" /></p><p class="comment-form-url"><label for="url" class="screen-reader-text">Your Website</label><input id="url" name="url" type="text" value="" size="30" placeholder="Your Website" /></p><p class="form-submit"><input name="submit" type="submit" id="submit" class="submit" value="Отправить комментарий" /> <input type='hidden' name='comment_post_ID' value='7478' id='comment_post_ID' /> <input type='hidden' name='comment_parent' id='comment_parent' value='0' /></p></form></div></div></main></div><aside id="secondary" class="sidebar widget-area" role="complementary"><section id="nav_menu-4" class="widget widget_nav_menu"><h2 class="widget-title">Рубрики</h2><div class="menu-2-container"><ul id="menu-2" class="menu"><li id="menu-item-5728" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5728"><a href="https://ooo-konditsionery.ru/category/vklyuchenie">Включение</a></li><li id="menu-item-5729" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5729"><a href="https://ooo-konditsionery.ru/category/demontazh">Демонтаж</a></li><li id="menu-item-5730" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5730"><a href="https://ooo-konditsionery.ru/category/kondicioner">Кондиционер</a></li><li id="menu-item-5732" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5732"><a href="https://ooo-konditsionery.ru/category/sovety">Советы</a></li><li id="menu-item-5733" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5733"><a href="https://ooo-konditsionery.ru/category/ustanovit">Установка</a></li><li id="menu-item-5734" class="menu-item menu-item-type-taxonomy menu-item-object-category menu-item-5734"><a href="https://ooo-konditsionery.ru/category/freon">Фреон</a></li><li id="menu-item-5731" class="menu-item menu-item-type-taxonomy menu-item-object-category current-post-ancestor current-menu-parent current-post-parent menu-item-5731"><a href="https://ooo-konditsionery.ru/category/raznoe">Разное</a></li></ul></div></section></aside></div><footer id="colophon" class="site-footer" role="contentinfo"><div class="site-info"> © 2011-2024 Компания "Кондиционеры"</div></footer></div></div> <noscript><style>.lazyload{display:none}</style></noscript><script data-noptimize="1">window.lazySizesConfig=window.lazySizesConfig||{};window.lazySizesConfig.loadMode=1;</script><script async data-noptimize="1" src='https://ooo-konditsionery.ru/wp-content/plugins/autoptimize/classes/external/js/lazysizes.min.js'></script>  <style>iframe,object{width:100%;height:480px}img{max-width:100%}</style><script>new Image().src="//counter.yadro.ru/hit?r"+escape(document.referrer)+((typeof(screen)=="undefined")?"":";s"+screen.width+"*"+screen.height+"*"+(screen.colorDepth?screen.colorDepth:screen.pixelDepth))+";u"+escape(document.URL)+";h"+escape(document.title.substring(0,150))+";"+Math.random();</script>  <script defer src="https://ooo-konditsionery.ru/wp-content/cache/autoptimize/js/autoptimize_d129b8abe801b320e29103aec5cd1936.js"></script></body></html><script src="/cdn-cgi/scripts/7d0fa10a/cloudflare-static/rocket-loader.min.js" data-cf-settings="dd46351d0669e7544817d298-|49" defer></script>

Наименование	Марка	Диаметр	Тип устройства	Сечение	Материал
Обратный клапан на вентиляцию 100	Вентс КО 100	100 мм	мембранный	круглое	пластик
Обратный клапан на вентиляцию 120	Вентс КО 120	120 мм	лепестковый	круглое	пластик

	Дифференциальное давление (dP) в см вод. Ст. ₂ O
Расход, л / мин	60-3164	60-3165	60-3166	60-3167	60-3168	60-3169	60-3170	60-3171	60-3172	60-3173	60-3174
2	0. 5	0,4	0,6	0,6	0,5	0,4	–	–	–	–	–
4	0,6	0,5	0,7	0,8	0,6	0,5	–	–	–	–	–
6	0.7	0,6	0,8	0,9	0,7	0,6	–	–	–	–	–
8	0,8	0,7	0,9	1,0	0,7	0,7	–	–	–	–	–
10	1.0	1,1	1,1	1,2	0,8	0,8	–	–	–	–	–
15	1,8	2,2	2,2	1,6	1,1	1,0	–	–	–	–	–
20	3. 0	3,8	3,8	2,1	1,3	1,2	0,5	0,6	0,5	–	–
25	4,6	5,7	5,6	2,6	1,7	1,5	–	–	–	–	–
30	6.4	8,1	7,7	3,4	2,1	1,8	–	–	–	–	–
35	8,5	10,8	10,3	4,1	2,5	2,2	–	–	–	–	–
60	–	–	–	–	–	–	0.9	1,0	0,9		–
100	–	–	–	–	–	–	1,7	1,7	1,7	1,6	0,5
140	–	–	–	–	–	–	2. 9	3,0	2,9	–	–
180	–	–	–	–	–	–	5,0	5,0	5,0	NA	0,8
200	–	–	–	–	–	–	6.3	6,3	6,3	4,7	1,3
300	–	–	–	–	–	–	–	–	–	8,8	2,0
400	–	–	–	–	–	–	–	–	–	–	3.0
500	–	–	–	–	–	–	–	–	–	–	4,1
600	–		–	–	–	–	–	–	–	–	5. 5
700	–	–	–	–	–	–	–	–	–	–	6,9
