Вакуумные насосы: Вакуумные насосы со склада и под заказ

Содержание

Вакуумные насосы со склада и под заказ

Компания БЛМ Синержи предлагает вакуумные насосы таких производителей как: Elmo Rietschle, Nash, Pfeiffer Vacuum, Continental Industrie и многих других. Вся продукция сертифицирована и имеет заводскую гарантию.

Вакуумный насос применяется при откачке воздуха или другого газа из системы (замкнутого пространства), где необходимо создать область очень низкого давления близкого к понятию физического вакуума.

Часто, такой процесс называют — разрежение рабочего газового компонента. Применяется во многих промышленных сферах:
— плавка высокопрочных металлов;
— создание электрических приборов и схем электроники;
— упаковка продуктов и напитков;
— добывание ископаемых;
— деревообработка и производство бумаги;
— испытание частей и элементов авиакосмических агрегатов в условиях вакуума;
— хранение препаратов и веществ в медицинских лабораториях.

У нас вы можете купить вакуумные насосы следующих типов:

Подходят для всех применений в диапазоне низкого и среднего вакуума. Обеспечивают устойчивый объемный поток откачки независимо от типа откачиваемого газа.

• Масляные
• Безмасляные
• Одноступенчатые
• Двухступенчатые

Цена

По запросу

Новое поколение вакуумных насосов, которые объединяют в себе последние достижения в этой области и огромный опыт в производстве техники.

• Пластинчато-роторные
• Винтовые
• Форвакуумные
• Мембранные
• Насосы Рутса

Цена

По запросу

Обеспечивают вакуум до 10 мбар (абс). Могут перекачивать газы с повышенным содержанием паров жидкостей.

• Область вакуума до 160 мбар (абс)
• Производительность: до 1400 м3
• Уровень шума: 25-74 дБ (А).

Цена

По запросу

Отлично интегрируется в небольшие аналитические системы и высоковакуумные откачные посты за счёт своей компактной конструкции.

• Скоростью откачки от 0,3 до 12 м3

Цена

По запросы

Применяются во многих областях промышленности. В комбинации с пластинчато-роторным насосом или другим форвакуумным насосом они позволяют достигать разряжения до 2*10-4 мбар с большой скоростью откачки.

• высокопроизводительные
• взрывозащищенные
• с конвекционным охлаждением
• с магнитной муфтой
• с газовым охлаждением
• производительность от 250 м3/ч до 25 000 м3

Цена

По запросу

Предлагаем турбонасосы для производства, связанного с микроэлектроникой, тонкопленочными технологиями, НИОКР, ядерной физикой и другими, не менее важными отраслями. Ассортимент также представлен новыми моделямии гибридных насосов на магнитном подвесе.

• скорость откачки от 7,5-3200 л/с.

Цена

По запросу

Идеальное решение для Ваших задач в области научных исследований и разработок, ускорителей, аналитики и физики поверхности, а также вакуумных технологических процессов и общих вакуумных применений.

• Обеспечивают безмасляную откачку с нормального атмосферного давления до 10-6 — 10-8 мбар.

Цена

По запросу

В рактических задачах, где возникает потребность создания разряжения в пределах от 10-3 до 10-10 Торр, как правило используется один из трех типов насосов: масляный диффузионный, турбомолекулярный и крионасос. Из всех перечисленных типов насосов, крионасосы наиболее просты в эксплуатации, обеспечивают наиболее быструю откачку и при этом абсолютно не загрязняют откачиваемый объем.

Цена

По запросу

Обеспечивают безмасляную откачку воздуха и других газов, создают вакуум до 120 мбар (абс).

• Производительность от 190 до 520 л/мин

Цена

По запросу

Обеспечивают разряжение до 700 мбар и производительность до 2 900 м3/ч.

К преимуществам насосос можно отнести низкий уровнем шума и вибрации, отсутствием пульсаций вакуума и долгое время работы без технического обслуживания (до 40 000 часов).

Цена

По запросу

Установки с успехом могут заменить водокольцевой или пластинчато-роторный насос при высоковакуумной откачке газов и паров агрессивных жидкостей. Это достигается за счет отсутствия трения в камере и специального покрытия рабочих элементов.

• Рабочий диапазон давлений: от атмосферного до 0,05 мбар;
• Производительность до 650 м3/ч.

Цена

По запросу

Установки как правило применяются в качестве замены пластинчато-роторных насосов по следующим причинам:

• Чистый воздух (за счет отсутствия масла и графитовых лопаток)
• Уникальная конструкция позволяет достичь заметно более высоких рабочих характеристик, что делает эти агрегаты более эффективными и экономичными
• Благодаря отсутствию в вакуумной камере изнашиваемых деталей, данные машины практически не требуют обслуживания и замены дорогостоящих роторных лопаток

Цена

По запросу

Агрегаты предназначены для разных бытовых сфер и промышленности. Отличаются небольшими размерами, малым потребление энергоресурсов, низкими шумовыми характеристиками и отличными параметрами термодинамического сжатия рабочего газа.

• Производительность: от 430 до 3 960 м³/час

Цена

По запросу

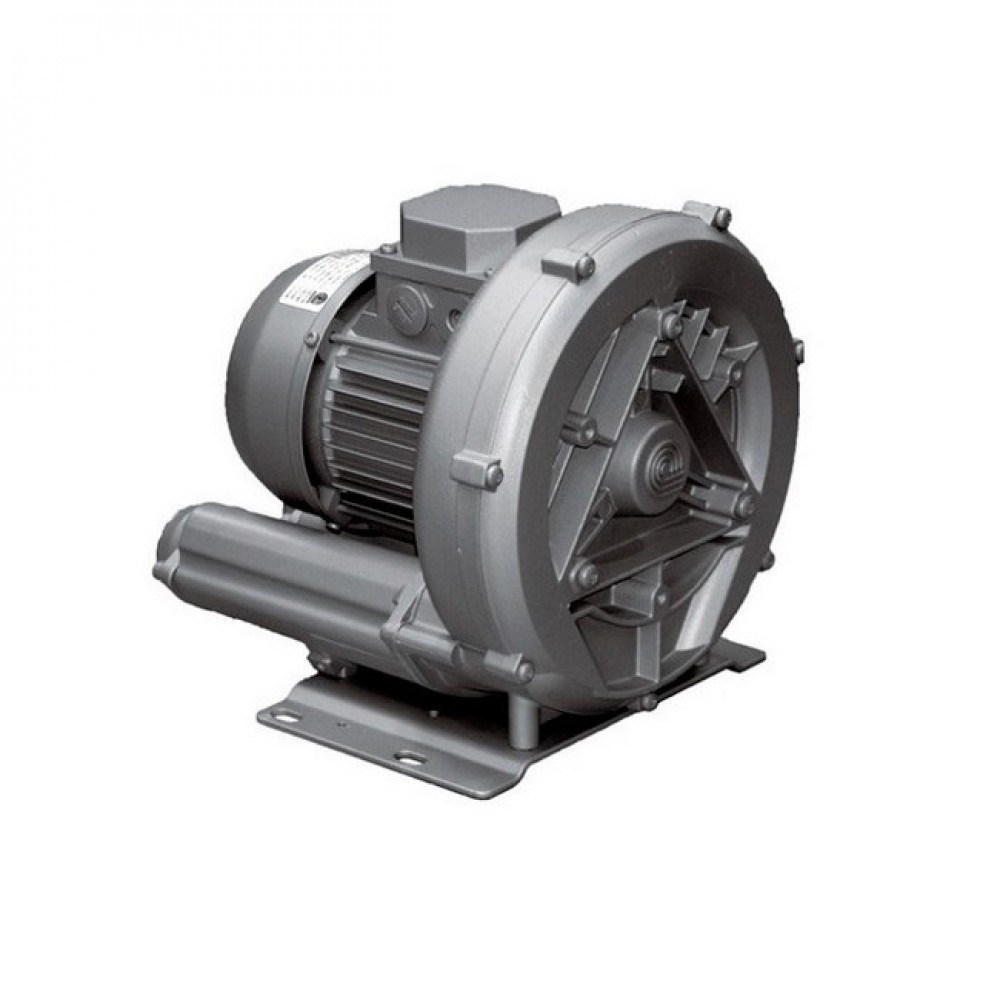

Применяется для создания неглубокого вакуума. Данные установки применяются в полиграфии, упаковочной, деревообрабатывающей, текстильной индустрии, системах защиты окружающей среды. ..

• Производительность от 3.2 до 1 680 м³/час

Цена

По запросу

Существует большое количество механизмов и схем вакуумных агрегатов, но в общих чертах они сводятся к нескольким главным конструкциям.

1. Поршневой насос. Один из самых простых и надёжных. Лёгкий в обслуживании, он обеспечивает производительность для некоторых промышленных процессов, где он просто незаменим.

2. Диафрагменный насос. Высокопроизводительный тип агрегатов, который обычно применяется в ситуациях, где необходимо одновременно получить стабильный уровень разрежения пространства и бесперебойный период эксплуатации.

3. Пластинчато-роторный насос. Благодаря компактным размерам используется в ограниченном пространстве для получения «чистого» вакуума при низком уровне шума и длительных периодах работы.

4. Насос Рутса . Роторно-поршневой вакуумный насос, в котором отсутствует необходимость применения смазочных веществ, следовательно, получаем разрежение воздуха без примесей масла, воды и других веществ. Многоступенчатые и одноступенчатые конструкции используются в высокотехнологичных процессах производства и исследованиях.

Наша компания предлагает насосы и станции любого вышеуказанного типа для заданной конфигурации системы. Специалисты нашей фирмы дадут исчерпывающую информацию на все интересующие вас вопросы по телефону: +7 (495) 781-39-39. Так же специалисты помогут подобрать и купить вакуумные насосы различных конструкций под Ваши цели и задачи.

Винтовые вакуумные насосы

Комплексные решения по созданию вакуума

Наши вакуумно-винтовые агрегаты оснащены разработанными фирмой Kaeser вакуумными блоками с профилем SIGMA-Profil. При одноступенчатом создании вакуума образуется так называемый низкий вакуум. Мы предлагаем вам три серии со следующими техническими характеристиками:

  • всасывающая способность: 4,75 – 15,70 м³/мин
  • конечный вакуум: 99 %
  • давление: 10 мбар (абс.)

Готовые к подключению устройства подходят, например, для отсасывания пыли, упаковочных и разливочных станков, для сушки, удаления газов или фильтрации.

Ваши преимущества

  • Энергосбережение выше среднего:
    двигатели класса IE3 обязательны в Европе с 2015 года. Благодаря использованию этих двигателей и профилю SIGMA-Profil наши агрегаты потребляют значительно меньше энергии.
  • Неприхотливость и удобство технического обслуживания:
    сетки фильтров холодного воздуха защищают внутреннее пространство от загрязнения, газовый балласт обеспечивает лучшую переносимость водяного пара, малая частота вращения оборотов повышает срок службы всех задействованных компонентов.
    В случае, если техническое обслуживание все же необходимо, широко открывающиеся люки и съемная задняя стенка значительно упрощают работу.

Мы снижаем ваши текущие расходы!

Благодаря клиноременному приводу с автоматическим устройством натяжения в установках частота вращения регулируется в точном соответствии с характеристиками установленного блока. Таким образом усилие с высокой эффективностью передается от двигателя к блоку компрессора. Это способствует экономии электроэнергии и повышает надежность компрессора.

Сухие винтовые вакуумные насосы IDX

Винтовые насосы с двусторонним входом для металлургии, нанесения покрытий и дегазации

Специальная конструкция вакуумного насоса IDX от Edwards помогает снизить расходы на энергию, исключить образование сточных вод и обеспечивает значительное улучшение качества продукции. Эти насосы идеально подходят для различных технологических процессов дегазации, нанесения покрытий, а также для применения в металлургической промышленности.

Высокоэффективная откачка для больших камер

Насосы IDX позволяют быстро достигать требуемого давления. Они имеют увеличенную пропускную способность и рассчитаны на высокие газовые нагрузки при низком давлении.

Повышенная производительность и надежность

Насосы IDX отличаются прочной конструкцией, которая обеспечивает надежную работу и воспроизводимые параметры промышленных процессов. Основным их отличием является более высокая скорость откачки в диапазоне от атмосферного давления до предельного вакуума и увеличенная производительность при низком давлении. Эффективность также обеспечивает сокращение эксплуатационных расходов.

Экологичность

Конструкция насосов IDX разработана с целью обеспечить устойчивую производительность. При работе этих насосов сне происходит образование точных вод, что ведет к сокращению общего негативного воздействия на окружающую среду.

Простота технического обслуживания

Свободный доступ к компонентам насосов IDX позволяет самостоятельно выполнять плановое техническое обслуживание непосредственно на месте монтажа, в том числе производить замену масляного фильтра, подшипников и уплотнений.

Интеграция в системы клиента

Насосы IDX оснащаются стандартными вспомогательными модулями. В зависимости от условий применения можно подобрать один из стандартных комплектов, при этом механические бустеры позволяют достигать производительности насоса до 30 000 м3/ч. Для увеличения скорости откачки можно дополнить насосы IDX выпускными бустерными ступенями.

Лабораторные вакуумные насосы

Применение вакуума в лабораторных исследованиях является обязательным условием для многих процессов. Например, вакуумная фильтрация, откачка воздуха из шлюза перчаточного бокса, вакуумная сушка и многое другое. Каждая из операций требует разрежения различного уровня и соответственно насосов разной производительности.

Среди современных лабораторных вакуумных насосов есть несколько основных типов, которые различаются по способу создания разрежения. Основной принцип заключается в периодическом изменении объема рабочей камеры.

Поршневые насосы

Основным узлом этого типа насосов является поршень, перемещающийся в рабочей камере. Различаются насосы «мокрого» и «сухого» типа. Разница заключается в размерах мертвого пространства, которое остается над поршнем в крайнем верхнем положении. У сухих насосов, которые предназначены только для перекачки газов, мертвое пространство меньше. Мокрыми насосами кроме газов можно перекачивать и жидкие среды.

При движении поршня вниз, объем рабочей камеры увеличивается и, за счет образовавшегося разрежения, открывается впускной клапан. Когда поршень движется в обратную сторону, отобранный газ сжимается и удаляется через выпускной клапан. Поршневые вакуумные насосы бывают простого и двойного действия.

Мембранные насосы

Уникальные свойства мембранных насосов делают их незаменимыми в лабораторных условиях и в тех случаях, когда необходимо сохранить чистоту отбираемой среды. В рабочей камере нет трущихся частей, а диапазон агрессивности сред определяется инертностью материала мембраны. Крепление мембраны к кривошипно-шатунному узлу через ее поверхность в лабораторных насосах почти не практикуется. Наиболее часто применяются композитные мембраны с впаянными крепежными деталями. Чтобы увеличить производительность мембранных насосов они делаются двухкамерными, работающими в противофазе.

Роль поршня играет эластичная мембрана. За счет этого достигается герметичность рабочей камеры и ее высокая химическая стойкость. При работе насоса мембранный узел совершает сложное волнообразное движение. Опускание мембраны начинается у впускного клапана, а подъем заканчивается у выпускного клапана. По своим рабочим характеристикам мембранный вакуумный насос ближе к перистальтическим насосам.

Пластинчато-роторные насосы

В этом типе вакуумных насосов рабочим органом является эксцентрично закрепленный ротор с пластинами, проходящими через его центр. Подпружиненные пластины делят рабочую камеру на две части. При вращении ротор со смещенным центром изменяет объем свободного пространства в рабочей камере. Возле впускного клапана полость увеличивается, а по мере приближения к выпускному клапану она уменьшается, за счет чего происходит сжатие отобранного газа. Образовавшегося давления достаточно для открытия выпускного клапана. За один оборот ротор забирает и удаляет две порции газа.

Герметизация между пластинами ротора и стенками рабочей камеры осуществляется за счет масляного уплотнения. Масло в рабочей камере образует на стенках пленку, которая закрывает все потенциальные места протечек. Чтобы снизить выбросы масла и масляного тумана в магистраль, на выходе из насоса устанавливается маслоуловитель и фильтр.

Принадлежности для вакуумных насосов

Для встраивания вакуумных насосов в технологические линии, необходимы соответствующие принадлежности и комплектующие. Для подключения шлангов насосы комплектуются различными переходными штуцерами. Во многих случаях отбираемые и отводимые газы нуждаются в разных видах контроля. К насосам поставляются фильтрующие элементы, ловушки паров и регуляторы. Полный список принадлежностей можно найти в соответствующем разделе каталога.

Мембранный вакуумный насос НВМ (диафрагменный) взрывозащищенный от производителя ООО НПП «Вакуумтех»

ООО НПП «Вакуумтех» предлагает купить мембранные (диафрагменные) вакуумные насосы НВМ, которые полностью соответствуют современным стандартам качества. Эти агрегаты активно применяются в различных областях промышленности и обладают целым рядом преимуществ по сравнению с другими аналогами. Мембранные вакуумные насосы, в отличии от обычных масляных вакуумных насосов, являются совершенно сухими, не загрязняют окружающую и перекачивающую среды, предельно просты в эксплуатации. Доставка товара осуществляется по всей России.

Модель Скорость откачки Предельное остаточное давление Габариты  кг  кВт  В
м3 мм. рт.ст. Д Ш В
НВМ-1,5 1,5 25 257 140 187 7 0,37 380/220
НВМ-3 3 50 265 202 187 8,4 0,37 380/220
НВМ-12 12 35 315 160 290 12 0,37 380/220
НВМ-20 20 25 330 355 235  18 0,75 380/220
НВМ-40 40 25 470 370 210 37 1,5 380
Насосы с улучшенными вакуумными характеристиками
НВМ-3D 1,5 5 265 202 187 8,4 0,37 380/220
НВМ-12D 6 5 315 160 290 12 0,37 380/220
НВМ-20D 10 2 330 355 210 18 0,75 380/220
НВМ-40D 20 2 470 370 210 37 1,5 380
НВМ-40D2 10 0,3 470 370 210 37 1,5 380
Мембранные вакуумные насосы с взрывозащищенным электродвигателем
НВМ-12В 12 35 315 220 360 18 0,37 380
НВМ-12DВ 6 5 315 220 360 18 0,37 380
НВМ-20В 20 25 360 240 375 22 0,75 380
НВМ-20DВ 10 2 360 240 375 22 0,75 380

Как работает мембранный вакуумный насос?

Мембранные вакуумные насосы относятся к категории объемных машин малого класса, способных функционировать без смазки и предназначенных для создания вакуума в герметичных системах и объемах, а также для удаления или обеспечения непрерывного потока газа и газовых смесей в технологиях с использованием низкого давления. Отличительная черта насосов НВМ заключается в большом ресурсе мембраны – при непрерывной работе в 24-часовом режиме диафрагма способна прослужить до 7000 часов. По долговечности мембраны наша продукция не имеет аналогов в СНГ. В зависимости от модификации аппараты изготавливаются из материалов различной химической стойкости.

Преимущества мембранных вакуумных насосов нашего производства

Фирменные насосы от компании «Вакуумтех» отличаются рядом преимуществ:

  • Экологичность. Насосы НВМ создают сухой вакуум, что позволяет работать без вредных выбросов в воздух, сохраняя чистоту рабочего места и окружающей среды.
  • Повышенная надежность. Конструкционные особенности клапанов позволяют обеспечивать самозапирание мембранного насоса без потери достигнутого вакуума.
  • Возможность функционирования в режиме компрессора. Максимальный предел нагнетания – 1 кг/см3.
  • Простота в эксплуатации и обслуживании. За счет этого производственный процесс становится проще, а расходы на техобслуживание снижаются в разы.
  • Низкий уровень шума. Показатели шума при работе техники полностью соответствует установленным регламентам.
  • Безопасность. Установки полностью герметичны, что делает их эксплуатацию абсолютно безопасной.

Дополнительные возможности

Обратившись в нашу компанию, вы сможете также приобрести химически стойкие установки, которые идеально подходят для откачки кислот, органики, щелочи и прочих агрессивных сред. При необходимости мы комплектуем мембранные вакуумные насосы взрывозащищенным двигателем, что повышает уровень безопасности в процессе использования аппарата.

Сферы применения

Мембранные вакуумные насосы наиболее часто применяются в следующих областях:

  • Монтаж и ремонт холодильного оборудования;
  • Молекулярная дисциляция;
  • Вакуумная фильтрация и концентрация.

Кроме того, насосы НВМ являются неотъемлемой частью в работе печатных машин, медицинской техники, вакуумных печей, массажеров, присосок и манипуляторов.

Как оформить заказ?

Чтобы купить мембранный (диафрагменный) вакуумный насос в стандартном или взрывобезопасном исполнении, позвоните нам по вышеуказанному номеру телефона или отправьте письмо на электронный ящик. Вы также можете заказать обратный звонок, указав свои контактные данные, и наши менеджеры сами перезвонят вам. С подробным описанием и техническими характеристиками аппаратов вы можете ознакомиться на нашем сайте. Стоимость конкретной модели уточняйте у менеджеров компании. При желании укомплектовать машину взрывозащищенным двигателем обязательно указывайте это в заявке. Поставки товара возможны в любой город РФ. Стоимость и сроки доставки обсуждаются с каждым клиентом индивидуально и зависят от расположения вашего населенного пункта. Номер телефона и адрес электронной почты для связи указаны в разделе Контакты.

Becool — Вакуумные насосы

Надёжные вакуумные насосы линейки becool незаменимы в работе каждого мастера холодильного и кондиционерного оборудования. Высокое качество линейки вакуумных насосов позволяет давать на них двухгодичную гарантию. Насосы имеют эргономичный дизайн, хорошее соотношение производительности вакуумных насосов к их весу. Вся линейка вакуумных насосов becool проходит двойной контроль – на заводе изготовителе и предпродажный на специальных обкаточных стендах.

Технические параметры вакуумных насосов

Марка изделия

Код заказа

Наименование

BC-VP-114N

020275

Насос вакуумный одноступенчатый, производительность 42 л/мин, глубина достигаемого
вакуума — 150 микрон, вес — 4,6 кг

BC-VP-215

020153

Насос вакуумный 2-х ступенчатый, производительность 43 л/мин, глубина достигаемого
вакуума — 37 микрон, вес — 8,0 кг

BC-VP-230SV

020155

Насос вакуумный 2-х ступенчатый, производительность 72 л/мин, глубина достигаемого
вакуума — 37 микрон, вес — 11 кг
В комплект входит обратный клапан и вакуумметр для работы с R410A.

BCVP-4P

024001

NEW!
Насос вакуумный 2-х ступенчатый, производительность 85 л/мин, глубина достигаемого
вакуума — 25 микрон, вес – 9,0 кг

BCVP-6P

024002

NEW!
Насос вакуумный 2-х ступенчатый, производительность 128 л/мин, глубина достигаемого
вакуума — 25 микрон, вес – 8,8 кг

BC-VP-250

020159

Насос вакуумный 2-х ступенчатый, производительность 138 л/мин, глубина достигаемого
вакуума — 37 микрон, вес — 15,0 кг.

BCVP-8P

024003

NEW!
Насос вакуумный 2-х ступенчатый, производительность 185 л/мин, глубина достигаемого
вакуума — 25 микрон, вес – 13,7 кг

BCVP-12P

024004

NEW!
Насос вакуумный 2-х ступенчатый, производительность 283 л/мин, глубина достигаемого
вакуума — 37 микрон, вес – 13,9 кг.








Вакуумное масло — важный компонент вакуумного насоса, от чистоты и качества которого зависит его безупречная работа, достигаемый насосом вакуум и его долговечность. Без вакуумного насоса не возможен ремонт или монтаж любой холодильной установки или системы кондиционирования воздуха. Вакуумное масло марки Vacuum Pump Oil BC — VPO удовлетворяет всем этим требованиям и имеет все необходимые сертификаты.

Vacuum Pump Oil becool BC — VPO
Канистра: 1 л.
Код заказа: 081202




ГАРАНТИЯ 2 ГОДА!!!

В комплект поставки каждого насоса входит необходимое количество вакуумного масла для первого запуска.
Каждый насос проходит предпродажную проверку и тестирование на глубину вакуума.



Файл откроется на новой странице в формате PDF..





Вакуумные насосы. Водокольцевые вакуумные насосы

Плунжерный вакуумный насос это тип механического вакуумного насоса, который способен сжимать газы до атмосферного давления. Такой аппарат обладает устройством аналогичным поршневому компрессору двойного действия. Основное отличие состоит в том, что плунжерный вакуумный насос отличается более высокой степенью сжатия.

Изображение 1. Плунжерный насос.

Слева-начальная стадия, 2 позиции в центре — промежуточная стадия, справа — конечная стадия

Плунжер включает в себя цилиндрическую часть, которая охватывает эксцентрик и полую прямоугольную часть, которая свободно перемещается в пазу шарнира. Когда поворачивается плоская часть плунжера, шарнир также свободно поворачивается в гнезде корпуса насоса. Данный плунжер оснащен каналом, по которому газ поступает в насосную камеру из откачиваемой полости. Попадание встречного потока газа во входную часть насоса ограничивается предварительным закрытием входа при движении золотника. Существует также возможность сокращения вредного пространства. Герметичность контакта ротора с цилиндром в насосах обеспечивается тем, что в клине между ротором и цилиндром образуется толстый слой масла.

Механические вакуумные насосы осуществляют откачивание объема, начиная с уровня атмосферного давления. По причине того, что откачиваемый газ выбрасывается в атмосферу, относительно механических вакуумных насосов не используют такие характеристики как наибольшее рабочее давление, а также наибольшее давление запуска и выпуска. Ключевыми характеристиками механических вакуумных насосов с масляным уплотнением являются:

  • предельное остаточное давление;
  • быстрота действия.

Механические вакуумные насосы

Механический вакуумный насос это агрегат, удаляющий газ, который используется для получения/поддержания давления ниже атмосферного в емкостях, откуда откачивается рабочая жидкость на определенных интервалах при определенном составе и величине газового потока.

Работа такой насосной установки основана на том, что газ перемещается в результате механического движения рабочих деталей насоса, тем самым совершает откачивающее действие. Объем, который заполнен газом, отсекается от входа и двигается на выход. Газ систематически продвигается на выход насосной установки в результате импульса движения, который передается молекулам газа.

В соответствии с особенностями конструкции и способом действия данного вида насоса выделяют семь видов насосов (винтовые/диафрагменные/поршневые/пластинчато-роторные/ золотниковые/рутса/спиральные). В соответствии с видом рабочей жидкости, механические насосы могут быть молекулярными (функционируют за счет течения молекул вещества) и объемными (функционируют за счет ламинарного течения вещества). Механические вакуумные насосы дифференцируются в соответствии с уровнем концентрации вакуума (высокого, низкого, среднего). Кроме того, данный вид насосов подразделяют на те, что могут функционировать без смазочного материала и со смазочным материалом.

Данный тип насосных установок используется в самых разных отраслях промышленности: химия, металлургия, электроника, пищевая промышленность, медицина, космонавтика. Механические вакуумные насосы также применяются в составе самых разных промышленных установок, а также в техпроцессах (на пример переплавка металлов, нанесение тонких пленок, моделирование космических условий т.п.).

В связи с ростом потребности в насосных установках, механические вакуумные насосы непрерывно совершенствуются и развиваются, разрабатываются насосные установки с улучшенными показателями.

Скорость действия таких насосов не зависит от вида откачиваемого газа. Остаточное давление зависит от конструкции насосной установки и свойств рабочей жидкости. Рабочей жидкостью, как правило, является масло, которое обладает перечнем необходимых характеристик:

  • низкая кислотность;
  • вязкость;
  • хорошие смазывающие свойства;
  • низкое давление насыщенных паров в интервале рабочих температур насоса;
  • малое поглощение газов и паров;
  • стабильность вязкости при изменении температуры;
  • высокая прочность тонкой (0,05–0,10 мм) масляной пленки, способной выдержать в зазоре перепад давлений, равный атмосферному давлению.

Стабильность характеристик механических вакуумных насосов зависит от размера зазоров между поверхностями, количества данных зазоров, а также качества масла, смазывающего трущиеся поверхности.

Плунжерный вакуумный насос может оснащаться перепускным устройством для повышения коэффициента полезного действия. Перепускные устройства могут отличаться конструктивно. Их функция заключается в выравнивании давления по обе стороны поршня в конце хода поршня.

Изображение 2. Цилиндр вакуумного насоса, оснащенного перепускными каналами

При отсутствии данных каналов остаток сжатого газа из вредного пространства расширяется по мере того, как поршень двигается слева направо. При этом, остаток сжатого газа имеет уровень давления p2. Кривая ea1 до давления всасывания p1 и p1 и λ0=V1/V. В вакуумном насосе при крайнем левом положении поршня остаток газа передвигается в правую полость цилиндра, где давление равно p1. Давление во вредном пространстве падает от p2 до pв, а остаток газа расширяется по кривой fa. Всасывание начинается в самом начале хода поршня (λ0=(V’1/V)>λ0). Аналогичный процесс протекает при ходе поршня в обратном направлении (справа налево). В результате объемный коэффициент полезного действия повышается с 0.8 до 0.9 λ0.

Наличие вредного пространства является причиной по которой поршневой вакуумный насос не способен создать абсолютный вакуум и имеет теоретический предел данной величины, что соответствует определенному остаточному давлению pпр. Величина pпр при отсутствии перепуска больше, чем при его наличии.

Если вакуумный насос работает непрерывно, то объем отсасываемого газа равный объему выбрасываемых в атмосферу технологических газов и объемы, которые подсасываются извне сквозь неплотные участки, не меняются во времени. Показатель мощности на валу вакуумного насоса также не подвержен изменениям. Следует отметить, что данный параметр в разы выше для машин оснащенных перепуском, т.к. теряется работа расширения перепускаемого количества сжатого газа.

Вакуумные насосы HVAC из YELLOW JACKET HVAC Supply

Адрес электронной почты (обязательно)

Промышленность (обязательно)
  • ОВК
  • Автомобильная промышленность
  • Другое

Другая промышленность (обязательно)

Должность / титул (обязательно)
  • Заказчик
  • Оптовик / дистрибьютор
  • Подрядчик
  • Техник
  • Другое

Другая должность / титул (обязательно)

Местоположение (обязательно)
  • США
  • Канада
  • Мексика, Центральная и Южная Америка
  • Международный — все остальные страны

Выбор между различными типами вакуумных насосов

Что нужно учитывать при выборе вакуумных насосов?

Любой без глубокого понимания или знания насосов может подумать, что создание вакуума — это просто вопрос «включения насоса», его запуска и ожидания, пока вакуум упадет до необходимого уровня.


Но реальность такова, что процесс — это гораздо больше.

Вакуумные насосы используются для удаления молекул воздуха или газа из герметичного объема, создавая таким образом вакуум. Уровень вакуума можно регулировать, например, с помощью технологического газа под определенным давлением.

Для выбора подходящего вакуумного насоса требуется не только хорошее понимание необходимого уровня вакуума и области применения, но и понимание условий процесса, рабочего диапазона, а также преимуществ и ограничений каждого конкретного типа вакуумного насоса.

В этом блоге мы кратко опишем четыре фактора, которые следует учитывать при выборе между различными типами вакуумных насосов.

1. Уровень вакуума

Выбор насоса сильно зависит от необходимого уровня вакуума. Обычно различные диапазоны давления в вакуумной технике определяются следующим образом:

В грубом и среднем вакууме большинство молекул газа находится в объеме вакуумной камеры, тогда как в сверхвысоком вакууме (UHV) и экстремально высоком вакууме (XHV) большинство оставшихся молекул будет на стенках камеры или внутри них. Таким образом, для разных диапазонов давления вакуума потребуются разные технологии насосов.

Также важно учитывать, идет ли речь в основном о откачке до требуемого уровня давления или, например, о поддержании определенного уровня давления, пока в вакуумную систему вводятся определенные газовые нагрузки (например, по технологическим причинам). В то время как некоторые вакуумные насосы оптимизированы для процессов откачки (но могут бороться с высокими нагрузками технологического газа), другие более способны справляться с высокими нагрузками газа.

В зависимости от заданного уровня вакуума может потребоваться сочетание различных технологий вакуумных насосов. Первичные вакуумные насосы, то есть те, которые работают в диапазоне грубого и среднего вакуума, выбрасываются в атмосферу и могут работать изолированно. Насосы высокого и сверхвысокого вакуума, такие как турбонасосы и диффузионные насосы, должны отводиться к первичному насосу или работать с ним, чтобы создать уровень вакуума, с которым они могут работать. Ионный, не испаряющийся газопоглотитель (NEG) и крионасосы требуют первоначального вакуумирования, а затем периодической поддержки первичного насоса (например.грамм. во время этапов процесса реактивации или регенерации).

2. Воздействие технологического процесса на насос

Выбор насоса (ов) зависит от области применения и перекачиваемой среды. Например, пластинчато-роторные насосы (RV) подходят для широкого спектра применений с низким и средним вакуумом, включая исследования и разработки, аналитические приборы, промышленную деятельность и нанесение покрытий, сублимационную сушку, технологические процессы и многое другое.

Использование масла в качестве герметика и охлаждающей жидкости обеспечивает очень хорошие характеристики перекачки и пригодность для многих применений, в том числе там, где может присутствовать грязь, пыль или конденсат.

С другой стороны, спиральные насосы

создают вакуум без углеводородов за счет сжатия газов с помощью двух спиралей с закрытыми концами, эксцентрически вращающихся друг относительно друга. Это приводит к низким расходам на эксплуатацию и техническое обслуживание. По сравнению с насосами RV применение спиральных насосов в основном ограничивается процессами без пыли и грязи, которые могут повредить уплотнения наконечников за короткий период времени.

Принимая это во внимание, необходимо тщательно оценить влияние применения на выбранную насосную технологию, а также потенциальное влияние:

  • Пыль или мусор от процесса
  • Коррозионные газы или смеси в присутствии водяного пара, например, хлор
  • Высокая производительность по газу
  • Частые вентиляции
  • Механические механизмы / амортизаторы
  • Вибрация
  • Нагрузка на насос тепловым излучением (во время выпечки или испарителями)
  • Излучение (например, рентгеновское)
  • Магнитные поля

3.Воздействие насоса на приложение

Не менее важно оценить влияние вакуумного насоса на приложение или процесс. Есть несколько переменных, которые могут повлиять на выбор между различными типами вакуумных насосов, включая, но не ограничиваясь:

  • Выбросы нефти или углеводородов
  • Вибрация, создаваемая насосом
  • Уровень шума
  • Эмиссия ЭМС
  • Магнитное поле, создаваемое насосом
  • Выбросы твердых частиц
  • Тепловыделение
  • Энергопотребление

Возвращаясь к приведенным выше примерам продуктов, насосы RV находятся в невыгодном положении, поскольку они не могут создавать вакуум без углеводородов из-за выбросов масла. С другой стороны, спиральная технология, способная создавать вакуум без углеводородов, несет в себе риск выброса частиц из-за износа уплотнения наконечника.

4. Инвестиции и техническое обслуживание

Наряду с рассмотрением того, что должно быть достигнуто, следует оценить первоначальные капитальные затраты, эксплуатационные расходы и потребности в обслуживании.

Взяв в качестве примеров две технологии высоковакуумных насосов, турбомолекулярные насосы (ТМН) и масляные диффузионные насосы, будет справедливо заявить, что первоначальные затраты на ТМН обычно будут значительно выше по сравнению с масляным диффузионным насосом.Однако, учитывая стоимость владения в течение пятилетнего периода, масляные диффузионные насосы могут стоить дороже из-за более высоких затрат на электроэнергию и обслуживание. Для некоторых продуктов могут быть получены экономические преимущества от насоса определенного размера / класса производительности.

В этом видео доктор Эндрю Чу выделяет ключевые факторы, которые могут повлиять на работу вашего вакуумного насоса.

5. Какие бывают типы вакуумных насосов?

Существует две классификации вакуумных насосов.Первичные насосы откачиваются непосредственно до атмосферного давления (например, пластинчато-роторные, спиральные, диафрагменные, винтовые и многоступенчатые корневые насосы) и вторичные насосы, которые требуют использования первичного насоса для непрерывной поддержки их работы (турбомолекулярные насосы и диффузионные насосы) или для откачивают до давления, при котором они могут начать работать ионным геттером, сублимацией титана, неизваряемым геттером и криогенными насосами). Бустерные насосы Рутса часто комбинируются с первичными насосами, чтобы быть «первичной» парой насосов, но их следует строго классифицировать как вторичные насосы.

Эффективное создание вакуума требует понимания потребностей и различных типов имеющихся вакуумных насосов. Выбор неправильного насоса может стать дорогостоящей ошибкой и потенциально навредить вашей работе, если она не будет работать должным образом.

Чтобы узнать больше о выборе подходящего вакуумного насоса для вашей работы, щелкните ссылку ниже, чтобы загрузить нашу бесплатную электронную книгу «Объяснение технологий вакуумных насосов» :

Полные обзоры со сравнениями — Tool Scout

Когда обслуживает ваш кондиционер , вы хотите убедиться, что вы не только делаете ремонт для решения немедленной проблемы, но и хотите убедиться, что при замене любых компонентов внутри любая холодильная система, которая у вас продлится.

Итак, как сузить круг вариантов, чтобы найти лучший пылесос HVAC с таким большим количеством вариантов? Простой! Просто продолжайте прокручивать, чтобы узнать наш список лучших вакуумных насосов HVAC на 2021 год.

5. ZENY 4CFM 1 / 3HP Deep Vane Vacuum Pump

Пластинчато-роторный вакуумный насос ZENY 3 — превосходный одноступенчатый для личного использования . Его прочный корпус из алюминиевого сплава обеспечивает долговечную и бесшумную работу, несмотря на то, что он одноступенчатый. Он легкий и удобный в переноске благодаря нескользящей подушке-ручке.

Основные характеристики продукта

Если вы ищете недорогой вакуумный насос для более легких работ по ОВК, обратите внимание на ZENY 3. ZENY 3 эффективно очищает небольшие сплит-системы весом до 10 тонн без ущерба для банка.

ZENY 3 оснащен несколькими удобными переключателями безопасности и функциями, которые позволяют легко использовать его любому домашнему оператору, выполняющему некоторые работы по HVAC, или начинающим техническим специалистам, тестирующим работу.

Что нравится в одноступенчатом вакуумном насосе Zeny 3 Rotary Vane 5 куб. Футов в минуту

Не позволяйте этому одноступенчатому насосу обмануть вас; Он оснащен двигателем с прямым приводом и двухпозиционными переключателями для легкого запуска, не требующего обслуживания.Его выхлопное отверстие и выхлопная крышка удаляют воздух и пар из системы, поддерживая ее чистую и эффективную с течением времени. Мощный внутренний охлаждающий вентилятор предотвращает перегрев вакуумного насоса.

Эта недорогая покупка имеет прочное противоударное основание. Несмотря на то, что ZENY 3 является одноступенчатым вакуумным насосом, он работает тихо.

Что не нравится в одноступенчатом вакуумном насосе Zeny 3 Rotary Vane 5 куб. Футов в минуту

Это не тот вакуумный насос, который вы хотите использовать для замены реверсивного клапана на 50-тонном агрегате или коммерческом охладителе.Это бюджетный вариант для небольших домашних систем HVAC, которые вы будете использовать только несколько раз в год.

Кроме того, некоторые пользователи заявляют, что у них возникли проблемы с утечкой масла на раннем этапе из разных мест, и им было трудно найти решение через свою службу поддержки. Помните об этом перед покупкой.

Что такое вакуумный насос?

Основная функция вакуумного насоса одинакова, независимо от того, какой у вас тип. Независимо от того, предназначены ли они для домашнего или коммерческого использования, они удаляют воздух, воду и пар из холодильной системы, очищая ее для обслуживания или ремонта.

После того, как технический специалист обнаружит и устранит любые утечки или проблемы в вашей системе кондиционирования воздуха, он всегда захочет перезарядить устройство. Перед этим очень важно удалить нежелательную воду, воздух и газ, чтобы масло не попало в отстой и не вызвало других повреждений.

Основные части вакуумного насоса

Важнейшими компонентами насоса кондиционера являются двигатель, компрессор, ручка и опорное основание. Входное отверстие внутри насоса удаляет воздух из системы, а выхлоп — для вывода его в атмосферу.

Двигатель

В задней части двигателя вы найдете вентилятор и защитный кожух. Внутри двигателя находится статор с катушками. Как и двигатели других систем, медные катушки наматываются на двигатель в насосе кондиционера, который создает электрический ток. Ток течет через катушки, образуя магнитное поле.

В роторной лопасти и других версиях насоса магнитное поле электрического тока вращает ротор, создавая вакуумный эффект насоса.

Компрессор

В отличие от стандартного бытового вакуума, который создает всасывающую силу, насосу HVAC требуется воздушный компрессор для создания вакуума. Компрессор создает более низкое давление воздуха, чем внутри системы HVAC, в результате чего воздух из системы затопляет камеру сжатия, заполняя пространство.

Более прочный воздушный компрессор создает лучший вакуум, но он довольно шумный. Влажный климат также может привести к выходу из строя воздушных компрессоров.

Рукоятка

На стандартном насосе ручка находится в верхней части устройства, что упрощает использование и маневрирование.

Опорная база

Опорная база расположена в нижней части насоса и предназначена для обеспечения устойчивости.

Впускное отверстие

Впускное отверстие отвечает за удаление воздуха из системы кондиционирования воздуха. Впускное отверстие соединяет насос с блоком кондиционера, чтобы запустить процесс вакуумирования.

Выхлопная труба

Выхлопная труба, обычно расположенная на задней стороне насоса, распределяет то, что собирает насос.

Типы вакуумных насосов

Есть несколько различных типов насосов, которые следует учитывать при взвешивании ваших вариантов: роторно-пластинчатые, вакуумные генераторы и диафрагмы.

В дополнение к этим вариантам у вас также будет возможность найти одно- или двухступенчатый насос.

Двумя наиболее важными решающими факторами при принятии решения о том, какой вакуумный насос HVAC является для вас лучшим, будут как размер вашего устройства, так и ваш общий бюджет.

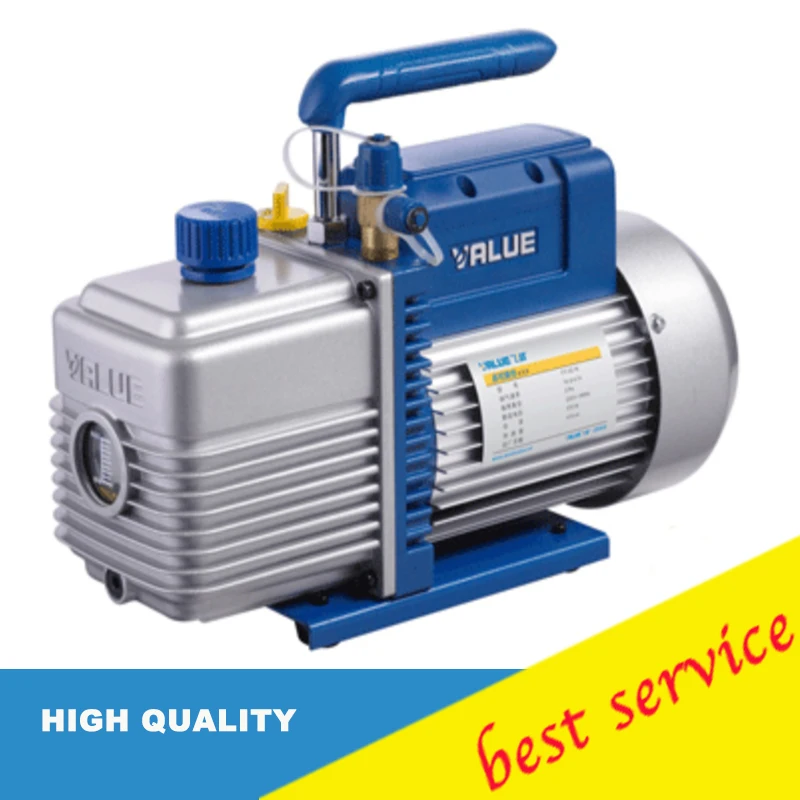

Пластинчато-роторный насос

Пластинчато-роторный насос является наиболее распространенным для работы в системах отопления, вентиляции и кондиционирования воздуха. Ротор, установленный внутри цилиндрического корпуса, удаляет молекулы газа и влаги, создавая всасывание, которое сжимает воздух внутри камеры насоса.

Уникальный для этого насоса, он основан на масле, в котором масло используется для накачивания лопасти, создавая вакуум. Поворотные лопатки — отличный недорогой вариант, который во многих моделях может создать вакуум 99,9%.

Преимущества роторной лопасти

Известно, что она широко используется в системах кондиционирования воздуха, некоторые из преимуществ работы с роторным насосом включают:

Масляное уплотнение

Поскольку роторно-лопастной вакуумный насос HVAC основан на масле , масло может действовать как эффективное уплотнение на насосе.В результате роторный насос создает максимальный вакуум.

Предотвращает износ

Масло, содержащееся в пластинчато-роторном насосе, действует как смазка на алюминиевые лопасти, ротор, корпус и подшипники крышки корпуса. Благодаря сильной смазке эти элементы практически не изнашиваются, что делает их долговечными.

Снижает рабочую температуру

Снижается трение в камере сжатия пластинчато-роторного насоса, сводя к минимуму количество тепла, выделяемого во время работы.Уменьшение тепла также может действовать как компонент для снижения износа вашего роторного насоса.

Защита от коррозии

Масло в ротационном насосе также действует как защитный экран для его компонентов. Возможность коррозии ограничена, а масло защищает насос от возможных реакций на любые газы, с которыми он может столкнуться.

Очищает

Камера компрессора роторного насоса остается очищенной от проходящего через нее масла. Содержание в чистоте внутренних компонентов помогает обеспечить жизнь всего вакуумного насоса HVAC.

Детали пластинчато-роторного вакуумного насоса

Конструкция пластинчато-роторного вакуумного насоса HVAC состоит из тех же стандартных компонентов. Как правило, вы увидите следующие стандартные компоненты как в масляных, так и в сухих роторных насосах. В то же время вы найдете варианты деталей в зависимости от дизайна, размера или модели.

  • Лопасти или лопасти
  • Ротор
  • Цилиндрический корпус
  • Всасывающий фланец
  • Обратный клапан
  • Двигатель
  • Корпус маслоотделителя
  • Масляный поддон
  • Масляный клапан
  • 9000 9000 9000 9000 Общий 9000 , пластинчато-роторный вакуумный насос прост в эксплуатации, но для его бесперебойной работы потребуется дополнительное обслуживание. Он потребует регулярной замены масла, чтобы он работал как можно дольше, потому что он работает на масле. Следите за уровнем масла, чтобы убедиться в низком уровне и дополнительных накоплениях. Несмотря на то, что обращение с маслом может быть немного болезненным, эти насосы оказались наиболее эффективными в течение длительного периода времени.

    Генератор вакуума

    Известно, что генераторы вакуума быстро вытягивают влагу из воздуха, что делает их отличным вариантом для вакуумных насосов HVAC. Воздух всасывается, а затем сжимается, когда он проходит через сопла генератора вакуума с очень высокой скоростью.В целом, генераторы вакуума создают высокоскоростной воздушный поток, но они недолговечны, так как требуют постоянного потока воздуха для рисования.

    Преимущества вакуумного генератора
    • Высокое ускорение
    • Индивидуальное управление захватами
    • Централизованная и децентрализованная возможность
    • Доступны различные классы мощности

    Хотя генераторы могут быстро извлекать влагу из воздуха, вы обнаружите, что они дороги и может не подходить для всех бюджетов.

    Мембранный насос

    Диафрагменные насосы, также известные как мембранные насосы, используют поршневой объем для работы в качестве вакуумных насосов HVAC. В качестве замены водоструйного насоса диафрагменные насосы оказались более экологически чистым вариантом.

    Преимущества мембранного насоса
    • Сухое сжатие позволяет избежать отходов
    • Требуется минимальное и простое техническое обслуживание
    • Доступны недорогие запасные комплекты

    Диафрагменные насосы могут создавать вакуум, но они далеко не такие полные, как воздушные компрессоры .Мембранные насосы чаще всего используются в больницах и лабораториях, но не подходят для работы с системами отопления, вентиляции и кондиционирования воздуха. Вы не часто будете видеть их для целей HVAC, но как маленькие сухие обратные насосы в больших высотных системах.

    Как использовать вакуумный насос для AC

    Обычно вы нанимаете специалиста по HVAC для работы с насосом кондиционера. Существуют бытовые вакуумные насосы HVAC, которые позволяют вам обслуживать устройство самостоятельно. При использовании помпы необходимо соблюдать три основных правила. Выполните следующие действия, чтобы очистить устройство самостоятельно с помощью вакуумных насосов HVAC.

    Часть 1. Настройка помпы

    Перед тем, как начать пользоваться помпой кондиционера, убедитесь, что все готово, чтобы у вас не возникло никаких проблем.

    Если вы будете следовать этой трехэтапной системе, вы полностью откажетесь от кондиционера, подготовив его к подзарядке или ремонту по мере необходимости.

    Заливка маслом

    Предполагая, что вы используете роторный насос, обязательно заправьте его чистым маслом перед использованием. Найдите крышку маслозаливной горловины насоса, обычно в верхней части системы, и проверьте внутреннюю кромку на наличие линии заливки.Убедитесь, что вы заливаете масло до этой отметки, и обязательно плотно закройте крышку.

    Убедитесь, что вы заливаете масло в насос только для этой цели. Замена другими механическими маслами может снизить общую производительность вашего насоса и отрицательно повлиять на саму машину.

    Присоедините манометры

    Перед тем как начать, прикрепите все манометры к портам. Манометры будут подключать насос к портам давления в вашей системе HVAC. Большинство манометров и шлангов согласованы по цвету и предназначены для использования следующим образом:

    • Желтый шланг соединяет ваш насос с системой
    • Красный манометр подсоединяется к сервисному порту высокого давления
    • Синий манометр подсоединяется к низкому порт обслуживания давления

    Крайне важно убедиться, что все датчики и манометрические шланги плотно соединены, чтобы не повредить общую производительность вашего насоса.

    Клапаны открытого коллектора

    Используйте клапаны на блоке, которые открывают и закрывают сервисный порт. Отвечающий за обслуживание линий хладагента, вы хотите убедиться, что ваши клапаны закрыты, а манометр показывает незначительное давление или его отсутствие.

    Часть 2: Извлечение помпы

    После того, как вы убедились, что ваша машина готова к работе и все правильно подключено, вы можете включить помпу.

    Запуск насоса

    Используйте указанный выключатель питания на насосе кондиционера, чтобы включить его.Как только помпа будет включена, вы должны услышать, как работает агрегат.

    Если вы используете насос в холодную погоду, убедитесь, что вы открываете впускные отверстия, пока насос не достигнет нормальной скорости. Как только он достигнет средней скорости, снова выключите его.

    Открытый боковой манометрический клапан

    После того, как вакуумный насос кондиционера включен и работает, вы можете начать вытягивать воздух из вашего устройства с помощью вакуумной системы. Для этого вам нужно открыть клапаны с каждой стороны каждого манометра.

    Вы можете обратиться к руководству, прилагаемому к вашему пылесосу, чтобы выяснить, в какую сторону вам нужно повернуть клапаны, чтобы их открыть.

    Работа в течение 15-30 минут

    Вы захотите дать вашему вакуумному насосу кондиционера работать на полной рабочей скорости в течение минимум 15 минут, но не дольше 30. Этот временной интервал позволяет вашему вакууму вытягивать воздух из ваша система целиком. Основываясь на рекомендациях производителя для вашего конкретного вакуумного насоса, вы можете проверить руководство по эксплуатации, чтобы узнать точное время, необходимое для вашего устройства.

    Как правило, вы всегда хотите, чтобы ваш вакуумный насос работал, по крайней мере, до тех пор, пока измерение не станет ниже 1000 микрон. Если возможно, попробуйте довести размер до 500 микрон для получения оптимальных результатов.

    Часть 3: Закрытие вашего вакуума

    После того, как ваш вакуумный насос проработает 15-30 минут, в зависимости от вашего кондиционера и вашего насоса, вы захотите начать закрывать свой вакуум.

    Закройте клапан на стороне низкого давления

    Первым клапаном, который закроется, будет манометр на стороне низкого давления, который обычно имеет синий цвет. Как только вы это сделаете, дайте помпе удерживать вакуум около 15 минут.

    Если вы обнаружите, что по какой-то причине помпа не может удерживать ее так долго, возможно, где-то есть утечка, и вам необходимо заменить какой-либо компонент внутри помпы.

    Запорный насос

    После 15 минут выдержки вы можете выключить насос, используя тот же выключатель, который использовался для его включения. Перед тем, как полностью отключить систему, убедитесь, что вакуум отключился.

    Отсоединение вакуумного насоса

    После полного отсоединения можно начинать отсоединение шланга, ведущего к вакуумному насосу.

    Покупка насоса переменного тока может быть важным решением, будь то для вашего дома или бизнеса. Убедитесь, что вы знаете все факты, прежде чем решить, какой пылесос для HVAC является лучшим для вас. Ознакомьтесь с некоторыми часто задаваемыми вопросами, чтобы лучше понять вакуумные насосы.

    Зачем вам вакуумный насос?

    Вакуумные насосы удаляют жидкость и газ из вашей системы, что в противном случае может привести к повторяющимся системным проблемам. Некоторые из проблем включают; снижение эффективности системы, вызывающее короткое замыкание или образование отложений, которые со временем изнашивают вашу систему.Помимо продления срока службы вашей системы кондиционирования, вакуум также может помочь проверить систему на утечки.

    Вакуумные насосы также могут быть полезны при работе с автомобилем, небольшой бытовой техникой, канализацией или водопроводом.

    Как выбрать вакуумный насос HVAC?

    При поиске лучшего пылесоса для систем отопления, вентиляции и кондиционирования воздуха, независимо от того, ищете ли вы его для жилых или коммерческих целей, вы должны обратить внимание как на качество, так и на функциональность. Следует учитывать следующие моменты:

    Дополнительно

    В вакуумных насосах имеется множество стандартных функций.Некоторые из этих функций будут включать рейтинг CFM и двигатель непрерывного использования. Хотя вы хотите убедиться, что ваш насос обладает этими функциями, также рассмотрите дополнительные возможности, такие как безопасная защита от перенапряжения, защита от обратного потока и даже возможность вакуумировать в помещении.

    Качество

    Резиновые уплотнительные кольца в выхлопном отверстии и масляных крышках — это элементы, которые вы должны быть уверены в качестве, поскольку они могут быстрее всего изнашивать систему. Вы также должны быть уверены, что ищете насос с сильным корпусом.Последнее, о чем вы хотите беспокоиться, — это случайное повреждение пылесоса из-за ударов при хранении или во время перемещения.

    Простота использования

    Хотя простота использования является дополнительным преимуществом, всегда приятно убедиться, что ваша покупка будет такой, с которой вы будете работать без проблем. Одной из основных функций, которая сделает ваш вакуумный насос простым в использовании, будет смотровое стекло (для пластинчато-роторного вакуумного насоса). Другие функции, облегчающие использование, включают в себя отверстия для заправки масла, которые помогают ускорить заправку без пролива.

    Какой размер вакуумного насоса мне нужен?

    Самый простой способ определить CFM насоса, который вам понадобится, — это извлечь квадратный корень из тоннажа агрегата, который вы будете обслуживать. Обычно для жилых систем требуется 4-5 кубических футов в минуту, а для коммерческих или крышных систем — до 6-8 кубических футов в минуту.

    Что означает двухступенчатый вакуумный насос?

    В одноступенчатых и двухступенчатых насосах для создания вакуума используется одна ступень. Что разделяет эти два типа, так это вторая ступень от двух ступеней, которая создает вторичный вакуум, что приводит к более сильному вытяжке и более плотному всасыванию.Более герметичный пылесос оставит вам более чистую систему, но наличие двухступенчатого пылесоса может обойтись очень дорого.

    Вам нужен одноступенчатый или двухступенчатый вакуумный насос?

    Одноступенчатый и двухступенчатый насос эффективно удаляют влагу и загрязнения из вашей системы. Двухступенчатый вакуумный насос, как правило, производит меньше шума, обеспечивает более быструю откачку и более чистый процесс в целом.

    Не забывайте, что, поскольку двухступенчатые насосы обеспечивают более качественное обслуживание, они более дорогостоящие, чем одноступенчатые. Одноступенчатого вакуумного насоса более чем достаточно для бытового использования, в то время как двухступенчатый, как правило, лучше для коммерческого использования.

    Что такое вакуумный насос CFM и нужен ли он?

    Термин кубические футы в минуту (CFM) относится к расходу воздуха вакуумным насосом. Он измеряет объем воздушного потока на основе того, сколько кубических футов воздуха проходит через неподвижную точку за одну минуту.

    Чтобы оценить, что потребуется вашему CFM, вы можете посмотреть на тоннаж системы. Получив квадратный корень из тоннажа вашей системы, вы найдете приблизительное значение CFM, необходимое для эффективного использования вашего вакуумного насоса CFM.

    В стандартном насосе CFM всасывание увеличивается при уменьшении потока воздуха.

    Какой вакуумный насос CFM мне нужен для автомобильной промышленности?

    1,5 куб. Фут / мин и выше должны нормально работать с автомобильным кондиционером, поскольку вы отключаете систему меньшей мощности.

    Почему мне нужно менять масло в вакуумном насосе?

    В отличие от автомобилей, вакуумный насос A C не имеет масляных фильтров, поэтому масло легко загрязняется. Если масло в вашем вакууме загрязняется посторонними материалами, вы рискуете снизить эффективность вашего вакуума.

    Почему мой пылесос теряет мощность?

    Одна общая вещь, которую нужно искать, если ваш вакуумный насос, кажется, теряет мощность, — это проверить, плотно ли подсоединены шланги. Если вы все еще теряете мощность, возможно, где-то есть утечка, и вам, вероятно, потребуется заменить компонент насоса.

    Что такое газовый балласт и почему он важен?

    Перед тем, как насос выпустит конденсат, газовый балласт позволяет открывать выпускной клапан. Газовые балласты важны, потому что они увеличивают базовое давление вакуумного насоса и позволяют системе обходить масло, чтобы система дольше оставалась чистой.

    Что такое микрон?

    Еще одна стандартная единица измерения при работе с устройствами и вакуумными насосами. Микроны служат для измерения силы фактического вакуума. Чтобы полностью испарить и удалить воду из системы кондиционирования, вам понадобится минимум 500 микрон вакуума.

    В масштабе полного спектра ноль микрон — это идеальный вакуум, а с другой стороны, 760 000 микрон — это пространство без вакуума на уровне моря. Принимая во внимание эту шкалу, пылесосы для кондиционеров с более низким рейтингом в микронах будут пылесосить в целом быстрее и эффективнее.

    Производители вакуумных насосов | Поставщики вакуумных насосов

    Список производителей вакуумных насосов

    Приложения

    Вакуумный насос необходим для ряда промышленных установок и применений. К ним относятся: лаборатории, хирургические процедуры, стоматологические операции и различные производственные помещения. Другие области применения: ионная имплантация, сухое травление, осаждение атомных слоев, электронная микроскопия, лучевая терапия и радиохирургия.

    В лабораториях вакуумные насосы помогают контролировать деликатные условия тестирования, когда загрязняющие вещества могут разрушить эксперименты. Во время хирургических процедур или стоматологических операций медицинские вакуумные насосы обеспечивают всасывание для улучшения чистоты и видимости. Что касается производства, вакуумные насосы необходимы для вакуумного формования, создания линз для глаз, производства лампочек и выполнения многих других сложных этапов сборки, которые были бы почти невозможны без вакуумной технологии.

    Некоторые из многих отраслей, в которых важны вакуумные насосы, включают: лаборатории и исследования, здравоохранение и медицину, стоматологию, промышленное производство, литье пластмасс, пищевая промышленность, полупроводники и вакуумные покрытия.

    История вакуумных насосов

    Вакуумные насосы существуют уже довольно давно. Изначально они создавались только для использования в демонстрациях и исследованиях. Когда это было так, они были сделаны из стекла и были размером с большую стеклянную банку. Чтобы заставить его работать, пользователи покрывают его края жидким герметиком, а затем кладут его вверх дном на поверхность с выпускным отверстием. Затем они удаляли воздух с помощью воздушного насоса, прикрепленного к выходному отверстию на поверхности.


    Вакуумные насосы — Vacuubrand, Inc.

    Первые настоящие вакуумные насосы были изобретены в 1650-х годах прусским инженером и физиком Отто фон Герике. Его первым изобретением вакуумного насоса был воздушный насос (1650), который он использовал для создания частичного вакуума. Было известно, что он обеспечивает более низкий уровень давления, чем те насосы, которые были до него. В 1654 году он продемонстрировал эффективность своего вакуумного насоса во время эксперимента, известного сегодня как эксперимент Магдебургских полушарий . В ходе указанного эксперимента он доказал, что даже две упряжки лошадей не могут разделить два полушария, которые он соединил вместе с помощью вакуума (откачивания воздуха).В 1660-х годах ирландский ученый Роберт Бойль усовершенствовал модель Герике и использовал ее для проведения экспериментов по изучению свойств вакуума. Затем британский философ Роберт Гук помог Бойлю разработать воздушный насос, создающий вакуум.

    После этого научное и инженерное сообщество на долгое время потеряло интерес к вакуумным насосам. Только в 1855 году они вернулись к нему. В 1855 году Генрих Гайсслер изобрел ртутный поршневой насос, что быстро привело к изобретению вакуумной трубки.В 1865 году немецкий химик Герман Шпренгель изобрел вакуумный насос (насос Шпренгеля), в котором используются капли ртути, которые падают через капиллярную трубку с маленьким отверстием для улавливания воздуха, который будет удален из системы. Позже Никола Тесла создал устройство, содержащее насос Шпренгеля, предназначенный для создания высокой степени истощения.

    Вакуумные насосы, созданные в 19 веке, были простыми вентиляторами малой мощности, которые создавали небольшой вакуум. Сегодня вакуумные насосы, основанные на этих же моделях, намного эффективнее своих предшественников.

    Конструкция

    Производители обычно делают вакуумные насосы из прочных, устойчивых к коррозии материалов, таких как нержавеющая сталь или титан.

    При проектировании и настройке системы вакуумного насоса производители вакуумных насосов учитывают ряд факторов. К ним относятся: материалы компонентов, максимальный и минимальный уровень вакуума, максимальный и минимальный расход, размер и скорость насоса. Они принимают решения по этим деталям на основе таких характеристик, как: тип жидкости или газа, протекающего через насос, размеры замкнутого пространства, в котором будет работать вакуумный насос, и общий характер применения (как часто он будет используется, его требуемая скорость, отраслевые требования и т. д.)

    Чтобы настроить систему вакуумного насоса, производители могут многое сделать, например, использовать уникальное количество насосов или включить камеры и уплотнения для создания более высокого или более низкого вакуума.

    Характеристики

    Базовый вакуумный насос включает один или несколько насосов, впускной порт и выпускной или выпускной порт. Кроме того, в некоторых вакуумных системах имеются металлические камеры с металлическими прокладками. Они используются для достижения более высокого вакуума.

    Независимо от своих индивидуальных характеристик, все вакуумные насосы работают, выбрасывая воздух из корпуса, а затем предотвращая его возвращение внутрь.Чтобы система работала бесперебойно, многие из них также оснащены маслом для вакуумных насосов.

    Типы

    Существует несколько типов вакуумных насосных систем. По сути, каждый вакуумный насос представляет собой воздушный насос, потому что он перемещает воздух из замкнутого пространства, предотвращая его повторное попадание в это пространство.

    Существует три основных способа направления воздушного потока в вакуумном насосе: прямое смещение, смещение по импульсу и захват. Эти три типа составляют наиболее распространенные типы насосов.

    Насос прямого вытеснения
    Насосы прямого вытеснения непрерывно открывают и откачивают закрытую полость в системе. Пластинчато-роторные насосы, спиральные насосы, поршневые насосы, диафрагменные насосы и жидкостно-кольцевые вакуумные насосы можно рассматривать как различные типы объемных насосов прямого вытеснения. Метод положительного вытеснения используется в вакуумах низкой интенсивности.

    Насос для перекачки импульса
    Насосы для перекачки импульса удаляют воздух из герметичного насоса, прогоняя молекулы воздуха через высокоскоростные вентиляторы или газовые форсунки.Примеры этой технологии включают диффузионные насосы и турбомолекулярные насосы. Принцип передачи импульса используется для создания вакуума низкого давления.

    Улавливающий насос
    Улавливающий насос улавливает газы. Они делают это, нагревая или охлаждая газы, чтобы их было намного легче поймать. Есть два основных типа улавливающих насосов: криогенные и ионные.

    Криогенный насос
    Криогенный насос используют холодные температурные поверхности, называемые «решетками», для улавливания и замораживания газов в твердом состоянии.

    Ионный насос
    Ионный насос реагирует с газами внутри камеры насоса, а затем закапывает эти газы в свои стенки. С помощью ионных насосов клиенты могут достичь сверхвысокого уровня вакуума.

    Кроме того, все системы вакуумных насосов могут быть влажными или сухими.

    Вакуумный насос для влажной уборки
    Вакуумная система для влажной уборки — это любая вакуумная система, которая использует жидкость на любом этапе технологического процесса. Вакуумные насосы для влажной уборки способны создавать более низкое вакуумное давление. Единственным недостатком является то, что влажные вакуумные насосы требуют гораздо большего обслуживания, и их выход из строя может быть очень дорогостоящим для промышленных операций.
    Влажные вакуумные системы могут также использовать масло или смазку в качестве герметика для создания герметичного сжатия. Если они используют жидкость в своих механических корпусах для создания герметичных уплотнений, они известны как пылесосы с жидкостными уплотнениями. Если они используют масло для уплотнения, они известны как пылесосы с масляным уплотнением. Пылесосы с масляным уплотнением лучше всего подходят в условиях высокой интенсивности, потому что масло является отличным уплотнением между движущимися частями.

    Сухой вакуумный насос
    Сухие системы противоположны влажным системам; ни в коем случае они не используют жидкость.Сухие вакуумные насосы устраняют необходимость в добавлении масла, но они, как правило, менее эффективны при улавливании загрязняющих веществ и других частиц. Однако они обычно требуют меньше обслуживания и с меньшей вероятностью выйдут из строя во время критических приложений. Вот почему они оптимальны в совершенно другом наборе приложений, например, в авиационном приборостроении.

    Наконец, существуют другие вакуумные насосы, которые обладают характеристиками более чем одного основного типа насосов или являются уникальными для себя.

    Пластинчато-роторный вакуумный насос
    Пластинчато-роторные насосы представляют собой масляный вакуумный насос.Эти насосы с воздушным охлаждением и прямым приводом используются для перекачивания сухих чистых инертных газов. Их ценят за малый углеродный след и надежность.

    Винтовой воздушный компрессор
    Винтовые воздушные компрессоры, также известные как роторно-винтовые компрессоры, представляют собой газовые компрессоры, которые работают с принудительным вытеснением. Типы включают: поршневые вакуумные насосы, диафрагменные насосы и жидкостно-кольцевые вакуумные насосы.

    Поршневой вакуумный насос
    Поршневые вакуумные насосы или роторно-поршневые вакуумные насосы представляют собой промышленные вакуумные насосы.Они состоят из вращающихся поршней различной длины, которые перекачивают жидкости через обратные клапаны.

    Мембранный насос
    Мембранные насосы пульсируют для вытеснения жидкости, поскольку обратные клапаны регулируют направление потока жидкости.

    Вакуумный насос с жидкостным кольцом
    Насосы с жидкостным кольцом используются для откачивания сухих и влажных газов, а также конденсируемых паров и мелких жидких частиц, взвешенных во входящем газе.

    Специализированные вакуумные насосы
    Существуют различные типы специализированных вакуумных насосов, используемых для определенных целей.Примеры включают лабораторные вакуумные насосы, медицинские вакуумные насосы, высоковакуумные насосы и автомобильные вакуумные насосы.

    Преимущества вакуумных насосов

    Вакуумные насосы прежде всего выгодны своей эффективностью. Они не только обеспечивают более плавную работу систем, в которых они установлены, но также позволяют лучше и эффективнее контролировать атмосферное давление. Далее, вакуумные насосы откачивают газ лучше, чем любой другой аппарат или техника, включая всасывание. Наконец, вакуумные насосы долговечны и надежны.

    Принадлежности

    Типичные принадлежности для вакуумных насосов включают в себя: комплекты компрессоров, компоненты вакуумметров, дополнительные предохранительные клапаны, наборы вакуумных мешков, вакуумные шланги и узлы шнуров питания.

    Правильный уход за вакуумным насосом

    Правильный уход за вакуумным насосом начинается с ознакомления с проблемами, обычно связанными с вашим типом вакуумного насоса. Обладая этими знаниями, вы сможете лучше заметить и устранить любые потенциальные проблемы на раннем этапе.Это часть регулярных проверок вакуума, которые вы должны выполнять в соответствии с рекомендациями вашего поставщика. Кроме того, если ваша система полагается на смазочное масло, вам необходимо убедиться, что оно никогда не заканчивается и никогда не загрязняется.

    Стандарты

    Стандарты, которым должна соответствовать ваша вакуумная насосная система, зависят от вашей отрасли, области применения и местоположения. Если вы находитесь в Соединенных Штатах, мы рекомендуем вам как минимум пройти сертификацию OSHA и ISO.Это обеспечит безопасность вашей системы для ваших сотрудников и общую эффективность. Чтобы узнать, каким стандартам должен соответствовать ваш вакуумный насос, поговорите с руководителями отрасли и / или соответствующими государственными учреждениями.

    На что следует обратить внимание

    Когда вы собираетесь купить вакуумный насос, важно знать все подробности своего применения, чтобы ваш производитель лучше всех знал, как вам помочь. Подумайте о том, чтобы записать их, чтобы при разговоре с потенциальным поставщиком вы могли легко передать свои спецификации. Не забудьте записать свой бюджет, сроки, предпочтения по доставке и стандартные требования.

    Когда вы составите список технических характеристик, вы готовы начать поиск подходящего производителя. Чтобы помочь вам в этом начинании, мы собрали список компаний, производящих вакуумные насосы, которые имеют опыт и надежность. На этой странице вы найдете их индивидуальные профили. Уделите время изучению каждого из этих профилей с учетом ваших требований.Выберите трех или четырех производителей, которые, по вашему мнению, лучше всего соответствуют вашим требованиям. Затем обратитесь к каждому из них, чтобы обсудить эти требования. Когда вы это сделаете, сравните и сопоставьте свои разговоры и выберите производителя, который лучше всего подойдет вам. Помните, что вам нужен производитель, который предлагает продукты, услуги и обслуживание клиентов, которые наиболее точно соответствуют вашим потребностям. Удачи!

    Информационное видео о вакуумном насосе

    Что такое медицинский вакуумный насос?

    Чтобы ответить на вопрос, что такое медицинский вакуумный насос, мы сначала должны ответить на вопрос, что такое обычный вакуумный насос.

    Вакуумный насос — это промышленное устройство, удаляющее газы и жидкости из закрытых помещений. Это делается для создания вакуума или подачи постоянного потока газа. Отсюда и название вакуумного насоса.

    Часто люди называют компрессор и насос одним и тем же. Как вам хорошо известно, это не совсем так. Насос перемещает жидкость или газ из одного места в другое. С другой стороны, компрессор создает меньший объем газа, а затем перемещает его в другое место.

    Чем отличаются медицинские вакуумные насосы?

    Медицинские вакуумные насосы защищают медицинских работников от потенциально вредных веществ. Эти вакуумные насосы используются в больницах, ветеринарных клиниках и медицинских клиниках в целом. Вакуумные насосы могут использоваться для следующих целей:

    • Дренаж ран
    • Дренаж легких
    • Сбор и удаление жидкостей
    • Дренаж дерева
    • Очистка труб

    Во многом аналогично медицинским воздушным компрессорам медицинские вакуумные насосы должны быть Соответствует NFPA99.Этот тип соблюдения предписывает, что загрязнители никогда не контактируют с пациентами, обращающимися за медицинской помощью.

    Важно использовать оборудование NFPA99 и найти специалистов, способных правильно обслуживать эти системы. Особенно, если никто в вашей сервисной бригаде не знает, как обслуживать эти машины самостоятельно.

    Типы медицинских вакуумных насосов

    Сухой кулачковый насос

    Кулачковые вакуумные насосы имеют два ротора, которые постоянно вращаются. Во время вращения эти роторы никогда не соприкасаются друг с другом.Вращение перемещает газ от стороны всасывания к стороне нагнетания, создавая давление. Это давление в конечном итоге сжимает газ. Холодный воздух поступает в компрессорный корпус, чтобы снизить температуру перед тем, как он покинет насос.

    Пластинчато-пластинчатые насосы

    Пластинчато-пластинчатые насосы работают с принудительным вытеснением. Насос нагнетает фиксированное количество газа из впускной секции давления к его нагнетанию. Эти насосы имеют ряд лопастей, установленных на роторе, который вращается внутри полости.При каждом повороте лопасти центробежная сила выдвигает лопатки из их пазов, создавая ячейки сжатия.

    Есть два, которые считаются медицинскими вакуумными насосами:

    • Сухой роторно-лопастной насос
    • Роторно-поршневой насос с масляным уплотнением

    Выбор подходящего вакуумного насоса для вашего применения может быть трудным. Хотя у нас есть сообщение в блоге о том, как выбрать правильный насос для вас, мы все же советуем вам обратиться за помощью к специалисту, чтобы убедиться, что ваша помпа будет делать все, что нужно.

    Если у вас есть дополнительные вопросы о том, какой медицинский вакуумный насос вам следует использовать, свяжитесь с нами по электронной почте или по телефону. Будем рады помочь вам с выбором!

    Поршневые воздуходувки — Обзор вакуумных насосов

    Распечатать страницу

    Для особых требований промышленного вакуума и техники высокого вакуума

    AERZEN предлагает множество решений для особых требований промышленного вакуума и техники высокого вакуума: специальная серия воздуходувок с герметичным приводом.Вакуумно-герметичный и с воздушным охлаждением. Доступен широкий спектр моделей для транспортировки нейтральных или агрессивных газов — с предварительным впуском или без него.

    Подходит для широкого спектра применений, от покрытия фольги и стекла до экстракции водорода — или даже для использования в условиях чистой комнаты.

    Воздуходувка высокого вакуума — серия HV

    Тип технологии

    Воздуходувки прямого вытеснения

    Объемный расход

    180 к 97 000 м 3 / ч

    Середина

    воздуха , нейтральные газы , агрессивные газы

    Роторные воздуходувки

    Тип технологии

    Воздуходувки прямого вытеснения

    Объемный расход

    406 к 15 570 м 3 / ч

    Середина

    воздуха , нейтральные газы , агрессивные газы

    ВАКУУМ с предварительным охлаждением на входе

    Тип технологии

    Воздуходувки прямого вытеснения

    Объемный расход

    250 к 61 000 м 3 / ч

    Середина

    воздуха , нейтральные газы , агрессивные газы

    Воздуходувки прямого вытеснения



    Подписаться на информационный бюллетень

    Введение в вакуумные насосы

    При проектировании или эксплуатации вакуумной системы очень важно понимать функцию вакуумных насосов.Мы рассмотрим наиболее распространенные типы вакуумных насосов, их принципы работы и где в системе они используются.

    Категории насосов (по рабочему давлению)

    Вакуумные насосы классифицируются по диапазону рабочего давления и, как таковые, классифицируются как первичные насосы, бустерные насосы или вторичные насосы. В каждом диапазоне давления имеется несколько различных типов насосов, в каждом из которых используется своя технология, и каждый из них обладает некоторыми уникальными преимуществами в отношении производительности по давлению, скорости потока, стоимости и требований к техническому обслуживанию.

    Независимо от конструкции, основной принцип работы одинаков. Вакуумный насос работает, удаляя молекулы воздуха и других газов из вакуумной камеры (или со стороны выхода более высокого вакуумного насоса, если он подключен последовательно). В то время как давление в камере снижается, удаление дополнительных молекул становится экспоненциально сложнее. В результате промышленная вакуумная система (рис. 1) должна быть способна работать в части чрезвычайно большого диапазона давлений, обычно от 1 до 10-6 Торр.В исследованиях и научных приложениях это значение увеличивается до 10-9 Торр или ниже. Для этого в типичной системе используются несколько различных типов насосов, каждый из которых покрывает часть диапазона давления и время от времени работает последовательно.

    Вакуумные системы помещены в следующую широкую группу диапазонов давления:

    • Грубый / низкий вакуум:> от атмосферы до 1 торр
    • Средний вакуум: от 1 торр до 10 -3 торр
    • Высокий вакуум: 10 -3 Торр до 10 -7 Торр
    • Сверхвысокий вакуум: 10 -7 Торр до 10 -11 Торр
    • Чрезвычайно высокий вакуум: <10 -11 Торр

    Различные типы насосов для этих диапазонов вакуума можно разделить на следующие:

    • Первичные (резервные) насосы: диапазоны грубого и низкого вакуума.
    • Бустерные насосы
    • : диапазоны грубого и низкого вакуума.
    • Вторичные (вакуумные) насосы: диапазоны высокого, очень высокого и сверхвысокого вакуума.
    Рис.1 — Типовая промышленная вакуумная система (иллюстрация любезно предоставлена ​​Edwards)

    Терминология

    В вакуумных насосах используются две технологии: транспортировка газа и улавливание газа (рис. 2).
    Перекачивающие насосы работают, перемещая молекулы газа за счет обмена импульсом (кинетическое действие) или положительного смещения.Из насоса выпускается такое же количество молекул газа, как и в него, а давление газа на выходе немного выше атмосферного. Отношение давления выхлопа (на выходе) к самому низкому полученному давлению (на входе) называется степенью сжатия.

    Кинетические насосы передачи работают по принципу передачи количества движения, направляя газ к выпускному отверстию насоса, чтобы обеспечить повышенную вероятность движения молекулы к выпускному отверстию с использованием высокоскоростных лопастей или введенного пара.Кинетические насосы обычно не имеют герметичных объемов, но могут достигать высоких степеней сжатия при низких давлениях.

    Перекачивающие насосы прямого вытеснения работают за счет механического улавливания определенного объема газа и его перемещения через насос. Часто они состоят из нескольких ступеней на общем приводном валу. Изолированный объем сжимается до меньшего объема при более высоком давлении, и, наконец, сжатый газ вытесняется в атмосферу (или к следующему насосу). Обычно два перекачивающих насоса используются последовательно, чтобы обеспечить более высокий вакуум и более высокий расход.Например, турбомолекулярный (кинетический) насос можно приобрести последовательно со спиральным (поршневым) насосом в виде комплектной системы.

    Рисунок 2 — Типы вакуумных насосов (иллюстрация любезно предоставлена ​​Edwards)

    Улавливающие насосы работают за счет улавливания молекул газа на поверхностях внутри вакуумной системы. Улавливающие насосы работают с более низким расходом, чем перекачивающие насосы, но могут обеспечивать сверхвысокий вакуум, до 10 -12 Торр, и создавать безмасляный вакуум.Насосы улавливания работают с использованием криогенной конденсации, ионной или химической реакции и не имеют движущихся частей.

    Типы насосов — обзор

    Различные типы насосов считаются насосами мокрого или сухого типа, в зависимости от того, подвергается ли газ воздействию нефти или воды во время процесса откачки. В конструкциях мокрых насосов используется масло или вода для смазки и / или уплотнения, и эта жидкость может загрязнять продуваемый (перекачиваемый) газ. В сухих насосах нет жидкости в рабочем объеме, и для них необходимы плотные зазоры между вращающейся и статической частями насоса, уплотнения из сухого полимера (ПТФЭ) или диафрагма для отделения насосного механизма от продуваемого газа.Хотя сухие насосы могут использовать масло или консистентную смазку в шестернях и подшипниках насоса, они изолированы от продуваемого газа. Сухие насосы снижают риск загрязнения системы и утилизации масла по сравнению с мокрыми насосами. Вакуумные системы нелегко преобразовать из влажных в сухие, просто изменив насос с влажного на сухой. Камера и трубопровод могут быть загрязнены мокрым насосом и должны быть тщательно очищены или заменены, в противном случае они будут загрязнять газ во время будущей эксплуатации.

    Ниже приводится введение в наиболее часто используемые типы вакуумных насосов по функциям.

    ПЕРВИЧНЫЕ (ОПОРНЫЕ) НАСОСЫ

    Роторно-пластинчатый насос с масляным уплотнением (мокрый, объемный)

    В пластинчато-роторном насосе газ поступает во впускное отверстие и улавливается эксцентрично установленным ротором, который сжимает газ и передает его к выпускному клапану (рис. 3). Клапан подпружинен и позволяет выпускать газ при превышении атмосферного давления. Масло используется для уплотнения и охлаждения лопаток. Давление, достижимое с помощью роторного насоса, определяется количеством используемых ступеней и их допусками.Двухступенчатая конструкция может обеспечить давление 1 × 10 -3 мбар. Скорость откачки составляет от 0,7 до 275 м 3 / ч (от 0,4 до 162 футов 3 / мин).

    Рисунок 3 — Поперечное сечение типичного мокрого насоса ( Иллюстрация любезно предоставлена ​​Edwards)

    Жидкостно-кольцевой насос (мокрый, объемный)

    Жидкостно-кольцевой насос (рис. 4) сжимает газ, вращая лопастное рабочее колесо, эксцентрично расположенное внутри корпуса насоса.Жидкость подается в насос и за счет центробежного ускорения образует движущееся цилиндрическое кольцо на внутренней стороне корпуса. Это жидкостное кольцо создает серию уплотнений в пространстве между лопатками рабочего колеса, которые образуют камеры сжатия. Эксцентриситет между осью вращения рабочего колеса и корпусом насоса приводит к циклическому изменению объема, заключенного между лопатками и кольцом, что сжимает газ и выпускает его через отверстие в конце корпуса. Этот насос имеет простую и прочную конструкцию, так как вал и крыльчатка являются единственными движущимися частями.Он очень устойчив к сбоям в процессе и имеет большой диапазон производительности. Он может обеспечить давление 30 мбар для воды с температурой 15 ° C (59 ° F), а для других жидкостей возможно более низкое давление. Он имеет диапазон скорости откачки от 25 до 30 000 м 3 / ч (от 15 до 17 700 футов 3 / мин).

    Рисунок 4 — Поперечное сечение типичного кольцевого насоса ( Рисунок Предоставлено Edwards)

    Мембранный насос (сухой, объемный)

    Мембрана быстро изгибается штоком, движущимся на кулачке, вращаемом двигателем, вызывая перенос газа в одном клапане и выходе из другого.Это компактно и не требует особого ухода. Срок службы мембран и клапанов обычно составляет более 10 000 часов работы. Диафрагменный насос (рис. 5) используется для поддержки небольших составных турбомолекулярных насосов в условиях чистого высокого вакуума. Это насос небольшой производительности, широко используемый в научно-исследовательских лабораториях для пробоподготовки. Типичное предельное давление 5 x 10 -8 мбар может быть достигнуто при использовании диафрагменного насоса для поддержки составного турбомолекулярного насоса. Он имеет диапазон скорости откачки 0.От 6 до 10 м 3 / ч (от 0,35 до 5,9 футов 3 / мин).

    Рисунок 5 — Поперечное сечение типичного мембранного насоса ( Рисунок Предоставлено Edwards)

    Спиральный насос (сухой, объемный)

    Спиральный насос (рис. 6) использует две не вращающиеся спирали, а внутренняя вращается вокруг и улавливает объем газа и сжимает его во все уменьшающемся объеме; сжимая его до тех пор, пока он не достигнет минимального объема и максимального давления в центре спирали, где расположен выпускной патрубок.Уплотнение наконечника из спирального полимера (ПТФЭ) обеспечивает осевое уплотнение между двумя спиралями без использования смазки в потоке продуваемого газа. Может быть достигнуто типичное предельное давление 1 x 10 -2 мбар. Он имеет диапазон скорости откачки от 5,0 до 46 м 3 / ч (от 3,0 до 27 футов 3 / мин).

    Рисунок 6. Поперечное сечение типичного спирального насоса ( Рисунок Предоставлено Edwards)

    БУСТЕРНЫЕ НАСОСЫ

    Насос Рутса (сухой, объемный)

    Насос Рутса (рис.7) в основном используется в качестве вакуумного усилителя и предназначен для удаления больших объемов газа. Два лепестка входят в зацепление, не касаясь друг друга, и вращаются в противоположных направлениях для непрерывной передачи газа в одном направлении через насос. Он повышает производительность первичного / резервного насоса, увеличивая скорость откачки примерно на 7: 1 и улучшая предельное давление примерно на 10: 1. Насосы Рутса могут иметь две и более лопастей. Типичное предельное давление <10 -3 Торр может быть достигнуто (в сочетании с первичными насосами).Он может достигать скорости откачки порядка 100 000 м 3 / ч (58 860 футов 3 / мин).

    Рисунок 7. Поперечное сечение типичного насоса Рутса ( Иллюстрация Предоставлено Edwards)

    Зубчатый насос (сухой, объемный)

    Кулачковый насос (рис. 8) оснащен двумя захватами, вращающимися в противоположных направлениях, и работает аналогично насосу Рутса, за исключением того, что газ перемещается в осевом направлении, а не сверху вниз.Он часто используется в сочетании с насосом Рутса, который представляет собой комбинацию первичных насосов Рутса и кулачка, в которой на общем валу имеется ряд ступеней Рутса и кулачка. Он разработан для тяжелых промышленных условий и обеспечивает высокую скорость потока. Может быть достигнуто типичное предельное давление 1 x 10 -3 мбар. Он имеет диапазон скорости откачки от 100 до 800 м 3 / ч (от 59 до 472 футов 3 / мин).

    Рисунок 8 2 — Поперечное сечение типичного кулачкового насоса ( Рисунок Предоставлено Edwards )

    Винтовой насос (сухой, объемный)

    Винтовой насос (рис.9) использует два вращающихся винта, левый и правый, которые сцепляются без касания. Вращение передает газ от одного конца к другому. Винты сконструированы таким образом, что пространство между ними уменьшается по мере прохождения газа, и он сжимается, вызывая пониженное давление на входе. Этот насос отличается высокой пропускной способностью, хорошей перекачиваемой жидкостью и устойчив к пыли и суровым условиям окружающей среды. Может быть достигнуто типичное предельное давление приблизительно 1 x 10 -2 Торр.Он имеет диапазон скорости откачки до 750 м 3 / ч (440 футов 3 / мин).

    Рис.9 — Поперечное сечение типичного винтового насоса ( Рисунок Предоставлено Edwards )

    ВТОРИЧНЫЕ НАСОСЫ

    Турбомолекулярные насосы (сухой, кинетический перенос)

    Турбомолекулярные насосы (рис. 9) работают, передавая кинетическую энергию молекулам газа с помощью высокоскоростных вращающихся под углом лопастей, которые продвигают газ на высоких скоростях: скорость конца лопасти обычно составляет 250-300 м / с (670 миль / час.) Передавая импульс от вращающихся лопастей газу, они обеспечивают большую вероятность движения молекул к выходному отверстию. Они обеспечивают низкое давление и низкую скорость передачи. Может быть достигнуто типичное предельное давление менее 7,5 x 10 -11 Торр. Он имеет диапазон скоростей откачки от 50 до 5000 л / с. Ступени нагнетания с лопастями часто комбинируются со ступенями сопротивления, которые позволяют турбомолекулярным насосам откачиваться до более высоких давлений (> 1 Торр).

    Рисунок 9 — Поперечное сечение типичного турбомолекулярного насоса ( Иллюстрация Предоставлено Edwards)

    Пародиффузионные насосы (влажный, кинетический перенос)

    Пародиффузионные насосы (рис.10) передача кинетической энергии молекулам газа с помощью нагретого с высокой скоростью потока масла, который «увлекает» газ от входа к выходу, обеспечивая пониженное давление на входе. В этих насосах используется более старая технология, в значительной степени вытесненная сухими турбомолекулярными насосами. Они не имеют движущихся частей и обеспечивают высокую надежность при невысокой стоимости. Может быть достигнуто типичное предельное давление менее 7,5 x 10 -11 Торр. Он имеет диапазон скоростей откачки от 10 до 50 000 л / с.

    Рисунок 10 — Поперечное сечение типичного диффузионного насоса ( Рисунок Предоставлено Edwards)

    Крионасос (сухой, улавливающий)

    Крионасос (рис.11) работает, улавливая и накапливая газы и пары, а не перекачивая их через насос. Они используют криогенную технологию для замораживания или улавливания газа на очень холодной поверхности (криоконденсация или криосорбция) при температуре от 10 ° K до 20 ° K (минус 260 ° C). Эти насосы очень эффективны, но имеют ограниченную емкость для хранения газа. Собранные газы / пары необходимо периодически удалять из насоса, нагревая поверхность и откачивая ее другим вакуумным насосом (так называемая регенерация). Крионасосам требуется холодильный компрессор для охлаждения поверхностей.Эти насосы могут достигать давления 7,5 x 10 -10 торр и иметь диапазон скорости откачки от 1200 до 4200 л / с.

    Рис.11 — Поперечное сечение типичного крионасоса ( Иллюстрация Предоставлено Edwards)

    Распылительные ионные насосы (сухие, улавливающие)

    Распылительный ионный насос (рис. 12) улавливает газы, используя принципы геттерирования (при котором химически активные материалы соединяются с газами для их удаления) и ионизации (молекулы газа становятся электропроводными и захватываются).Сильное магнитное поле в сочетании с высоким напряжением (от 4 до 7 кВ) создает облако электронно-положительных ионов (плазма), которые осаждаются на титановом катоде, а иногда и на вторичном дополнительном катоде, состоящем из тантала. Катод улавливает газы, образуя геттерную пленку. Это явление называется распылением. Катод необходимо периодически заменять. Эти насосы не имеют движущихся частей, не требуют особого обслуживания и могут достигать давления 7,5 x 10 -12 Торр. У них максимальная подача 1000 л / с.

    Рисунок 12 3 — Поперечное сечение типичного ионного насоса

    Вкратце…

    Здесь кратко описаны различные типы вакуумных насосов, но необходимо более подробное обсуждение каждого из них, чтобы полностью понять преимущества и ограничения каждой технологии.

    Вакуумные насосы являются одним из, если не самым важным, комплектом комплектующих, поставляемых на вакуумные печи.Выполняемые нами процессы и качество, которого мы достигаем, зависят от того, как работают эти системы.

    Список литературы

    1. Херринг, Дэниел, Вакуумная термообработка, Том I, BNP Media, 2012.
    2. Феликстоу Досерс (http://felixstowedocker.blogspot.com/2015/03/case-study-cavotec-moormaster.html).
    3. Филип Хоффман (www.philiphoffman.net).

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
