Варистор k275 характеристики: Варистор 275V AC 2500 A B72210S0271K101 (S10K275)

Содержание

S10 k275 как проверить

Причины неисправности

Варисторы устанавливают параллельно защищаемой цепи, а последовательно с ним ставят предохранитель. Это нужно для того, чтобы, когда варистор сгорит, при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки печатной платы.

Единственной причиной выхода из строя варистора является резкий и сильный скачок напряжения в сети. Если энергия этого скачка большая, чем может рассеять варистор — он выйдет из строя. Максимальная рассеиваемая энергия зависит от габаритов компонента. Они отличаются диаметром и толщиной, то есть, чем они больше — тем больше энергии способен рассеять варистор.

Скачки напряжения могут возникать при авариях на ЛЭП, во время грозы, при коммутации мощных приборов, особенно индуктивной нагрузки.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

  1. Визуальный осмотр.
  2. Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
  3. Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия.

Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов.

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Если при ремонте кондиционера вы обнаружили на плате сгоревший предохранитель не спешите его тут же менять, вначале выясните причину по которой он сгорел.

Скорее всего это произошло из-за скачков напряжения в сети.

При измерении в сети напряжение питания оно постоянно колеблется,причём не всегда в пределах безопасных для кондиционеров.

Плюс к этому в сети всегда присутствуют короткие импульсы напряжением в несколько киловольт. Происходит это из-за постоянного отключения и включения индуктивной и ёмкостной нагрузки (электродвигатели,трансформаторы и т. д.), а также из-за атмосферного электричества.

Кондиционеры, как и любую другую электронную технику защищают на этот случай варисторами. Точнее электронную начинку кондиционера-плату управления.

Стандартная схема подключения варистора

параллельно защищаемой нагрузке подключают варистор VA1, а перед ним ставят предохранитель F1:

Принцип действия варистора

По сути варистор представляет собой нелинейный полупроводниковый резистор, проводимость которого зависит от приложенного к нему напряжения.

При нормальном напряжении варистор пропускает через себя пренебрежительно малый ток, а при определённом пороговом напряжении он открывается и пропускает через себя весь ток. Таким образом он фильтрует короткие импульсы, если же импульс будет более длинным, и ток идущий через варистор превысит номинальный ток срабатывания предохранителя, то он попросту сгорит, обесточив и защитив нагрузку.

Маркировка варисторов

Существует огромное количество варисторов разных производителей, с разным пороговым напряжение срабатывания и рассчитанные на разный ток. Узнать какой стоял варистор можно по его маркировке. Например маркировка варисторов CNR:

CNR-07D390K , где:

  • CNR- серия, полное название CeNtRa металлоксидные варисторы
  • 07- диаметр 7мм
  • D – дисковый
  • 390 – напряжение срабатывания, рассчитываются умножением первых двух цифр на 10 в степени равной третьей цифре, то есть 39 умножаем на 10 в нулевой степени получатся 39 В, 271-270 В и т. д.
  • K – допуск 10 %, то есть разброс напряжения может колебаться от номинального на 10 % в любую сторону.

Как же найти на плате варистор?

По схеме приведённой выше, видно что этот элемент находится рядом с предохранителем в месте прихода на плату проводов питания. Обычно это диск жёлтого или тёмно-зелёного цвета.

На фото варистор указан красной стрелкой. Можно было подумать что варистор это синяя деталь, покрытая чёрной копотью, но на увеличении видно трещины на корпусе варистора, от которого покрылись нагаром расположенные рядом детали.Хорошо это видно и с обратной стороны, где написаны условные обозначения. Даже если их не будет, распознать варистор можно, зная что он подсоединён параллельно нагрузке или по маркировке на его корпусе.

VA1- это варистор, а синяя деталь рядом это конденсатор-С70.

Не путайте их, по форме они одинаковые, так что ориентируйтесь на маркировку и условные обозначения на плате.

После того как вы нашли варистор, его нужно выпаять, чтобы потом на его место установить новый.Для выпаивания варисторов я обычно использую газовый паяльник, потому что не всегда в месте ремонта есть электропитание – на строящемся объекте, на крыше, например.Ещё очень удобно пользоваться оловоотсосом -разогреть место пайки и оловоотсосом удалить расплавившийся припой.

Но для этих целей вполне подойдёт пинцет или обычные плоскогубцы-нужно захватить ножку детали и вытянуть когда припой расплавится.Если у вас плохо плавится припой, то скорее всего он на плате высокотемпературный-так называемый бессвинцовый (может заметили на моей плате надпись PbF – плюмбум фри). В этом случае нужно или увеличить температуру жала паяльника или же капнуть сверху другого более низкотемпературного, место пайки расплавится и можно будет удалить деталь. После этого вставляем новый варистор и припаиваем его.

Для пайки очень удобно пользоваться припоем в виде проволоки у которого внутри уже есть флюс.

Ещё обратите внимание, что большинство плат – двусторонние, поэтому припаивать ножки детали нужно с обеих сторон платы, так как нередко бывает что ножка детали выполняет роль перемычки между дорожками с разных сторон платы.

После замены варистора остаётся только поставить новый предохранитель и установить плату на место.

Обычно в платах кондиционера стоят варисторы на напряжение 470 В, и предохранители номиналом от 0.5 А до 5 А. Поэтому рекомендую всегда иметь при себе небольшой запас этих деталей.

Для тех, кто хочет нагляднее увидеть процесс , выкладываю видео урок:

Для тех кому требуется отремонтировать плату, путём замены варистора, помогут наши сервисные специалисты, цены смотрите здесь.

Дата: 21.11.2015 // 0 Комментариев

Любой ремонт техники связан с проверкой различных радиодеталей. Сегодня в статье мы расскажем о том, как проверить варистор, а также о его назначении в схеме.

Назначение варистора

Варистор представляет собой резистор, который способен резко изменить свое сопротивление в зависимости от напряжения. Имея нелинейную характеристику, варистор очень быстро изменяет свое сопротивление от сотен МОм до десятков Ом. Такое свойство применяется для поглощения коротких всплесков напряжения, а при более длительных всплесках варистор уже взрывается с громким хлопком и кучей дыма. Включение варистора производиться после предохранителя параллельно напряжению сети. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель.

Как проверить варистор?

Первым делом производится осмотр варистора на плате, ищем наличие на нем сколов и трещин, почернения, следов нагара. При выявлении внешних дефектов варистор необходимо заменить, можно на некоторое время его выпаять из основной платы, схема будет работать и без него. Но в таком случае необходимо помнить, что при всплеске напряжения будут выходить из строя уже другие компоненты схемы и это повлечет за собой более дорогой ремонт.

Если внешний осмотр дефектов не выявил, в таком случае необходима проверка варистора мультиметром.

Наглядно покажем, как проверить варистор k275 мультиметром.

Тестер переключаем в режим измерения максимального сопротивления. В нашем случае сопротивление варистора значительно больше, чем диапазон измерения мультиметра. На этом проверка варистора тестером окончена.

Как проверить варистор мультиметром или подобрать ему аналог?

Каждая радиодеталь в электрической схеме имеет свое предназначение. Одни меняют параметры, другие являются сигнализаторами состояния или исполнителями команд.

Есть радиоэлементы, отвечающие за безопасность и защиту (речь идет не о банальных предохранителях). Например, варистор, который резко меняет свои характеристики при скачках напряжения.

Это свойство используется в системах защиты блоков питания и коммутационных устройств. Кроме того, он используется в качестве простейшего фильтра импульсного напряжения. Деталь недорогая, но достаточно эффективная.

Если ваш удлинитель или электроприбор не выполняет свою функцию после скачка напряжения, не торопитесь вникать в устройство схемы. Иногда достаточно знать, как проверить варистор мультиметром.

Что это за элемент, и как он работает?

Варисторами называют разновидность резисторов, выполненных из полупроводника.

Обозначение на схеме

Особенность этого элемента – скачкообразное изменение сопротивления при определенных значениях напряжения. То есть, до заданного значения, сопротивление варистора удерживается в стабильном состоянии. После превышения вольтажа, сопротивление стремительно уменьшается и стремится к нулю.

Как видно на графике вольт амперной характеристики, сила тока, протекающего через варистор, стабильна в заданном диапазоне напряжения. При его повышении, ток резко возрастает. Это происходит именно по причине лавинообразного снижения сопротивления.

Чтобы знать, как проверить варистор на исправность мультиметром, рассмотрим его устройство.

В керамическом слое расположены кристаллы оксида цинка. В зависимости от их концентрации, при достижении определенного напряжения на соединительных выводах, меняется сопротивление керамического слоя, и протекающая через него сила тока.

Как работает виристор, наглядный пример — видео

Разумеется, есть так называемый порог живучести: величина тока, помноженная на время прохождения. При достижении критического значения, деталь термически разрушается, и цепь будет разомкнута. От этого значения зависит работоспособность варистора: то есть, способность выдерживать скачки напряжения.

Например, варистор K275:

Он может работать в цепях до 450 вольт, и срабатывает при достижении напряжения 275 вольт. Способность поглощать энергию 151 Дж, позволяет взять на себя ток 8000 ампер в течении нескольких миллисекунд. Затем деталь выходит из строя.

Применение варисторов в схемах защиты

Исходя из свойств элемента, логично применять его в цепях обхода основной электросхемы. При повышении питающего напряжения, варистор выступит в роли своеобразного шунта.

При импульсном (несколько миллисекунд) скачке напряжения, основной ток пройдет в обход схемы. При восстановлении параметров – электропитание цепи мгновенно возобновится.

Однако, есть существует риск продолжительного повышения вольтажа, защита работать не будет. Поэтому в цепь питания с варистором, устанавливают размыкающее устройство: предохранитель либо автоматический выключатель.

Простейший пример – варистор подключается параллельно питанию в удлинителе с защитой. При скачке напряжения, элемент фактически формирует короткое замыкание, и срабатывает защитный автомат.

Чаще всего в подобных схемах применяются варисторы типа TVR 14561.

Как проверить работоспособность варистора?

Мы уже знаем, что варистор – по сути сопротивление. Стало быть, его можно проверить тестером. Простейший способ – замер сопротивления. Необходимо выпаять деталь из схемы, и проверить сопротивление в различных диапазонах измерения.

Важно! Щупы прибора прижимаются непосредственно к ножкам элемента, иначе на точность измерения будет влиять сопротивление ваших пальцев.


Сопротивление должно быть бесконечно большим – это свидетельствует об исправности варистора. Если схема не имеет дополнительного сопротивления в цепи подключения, можно проверить варистор мультиметром не выпаивая.

Например, в том же удлинителе. Только не забудьте выдернуть вилку из розетки, и отключить все потребители, включенные в удлинитель.

При необходимости точного измерения параметров, необходимо собрать схему из не слишком требовательного потребителя (например, мощной лампы накаливания) и предохранителя.

Под нагрузкой понимаем ту самую лампу.

Как проверить S14 K275 этим методом?

Мы знаем, что напряжение срабатывания составляет 275 вольт. При подаче напряжения 220 вольт, схема работает в рабочем режиме: варистор имеет бесконечное сопротивление, ток протекает по основной цепи, лампа горит.

Подаем на вход повышенное напряжение (например, 400 вольт). Варистор переходит в режим защиты (сопротивление резко снижается, ток протекает через него), перегорает предохранитель, лампа гаснет.
Вывод: варистор исправен.

Обратите внимание

Перед тем, как проверить варистор на исправность, необходимо его осмотреть. При получении избыточной нагрузки, корпус детали термически разрушается.

Как проверить варистор на плате?

Если деталь входит в состав сложной электросхемы, точно определить параметры сопротивления будет невозможно. Параллельно варистору есть масса сопротивлений, которые будут искажать показания прибора.

Необходимо точно знать, какие элементы подключены в параллель, и каковы их параметры. После этого производится расчет параллельных и последовательных сопротивлений, и делается математическая поправка.

Однако этот способ настолько сложен (в плане вычислений), что радиолюбители его никогда не практикуют. Если вы не хотите нарушать целостность монтажной платы, достаточно выпаять хотя бы одну ножку варистора.

После чего вы подключаете мультиметр к детали, и выполняете проверку стандартным способом. Справедливости ради отметим, что сгоревший варистор почти всегда разрушается, или имеет следы обугливания.

Эта деталь не относится к разряду дорогих: стоимость простого варистора находится в диапазоне 7р – 50р. Так что, если есть подозрение на неисправность, можно просто заменить элемент.

Как заменить варистор на плате или подобрать аналог — видео

About sposport

View all posts by sposport

Загрузка. ..

10 шт./лот S14K275 Варистор S14K275 14K275 K275 S14K75 S14 K75|varistor|varistor s14k275

Похожие предложения

Связанный поиск

варистор 20d 275v музыкальные жуховые инструменты аккуму заклёпочник смд варистор tycotiu варистор набор варистор инструмент музыкальные насатка заклёпочник варисторы 275v варистор 14мм 275v инструменты музыкальные резьбовой заклёпочник

Горячий Поиск

зимняя балоны ткань тучками тв прогрмамма тв пульт rs41 телев haierор сумочка mi 10 термореле 65c колёсп скейта бог ято шопер

17.

3″ Большой, Игровой Нр i7/12Gb/1Tb/GeForce 840M, Челябинск, объявление с фото № 2039389
  • Город: Челябинск, Курчатовский р-н, на карте
  • Дата размещения: 2018.08.18 в 20:19
  • 8 (951) 484-44-74X (XXX) XXX-XX-XX
  • Написать автору

Процессор: Intel Core i7-4510U с частотой 2.6Ghz х 4
Память: 12Gb DDR3
Накопитель: 1000 Gb
Видео: Intel HD Graphics-2048mb + GeForce 840M-2048mb
Экран: 17. 3 разрешение 1600х900, LED-подсветка,
Разъемы: USB 2.0, 3.0, 3, 5 мм (микрофон/наушники), SD-слот, Камера, HDMI,
Связь: Bluetooth, Wi-Fi
Состояние Нового, Гарантия, полный комплект,

Большой выбор Б/У и Новых ноутбуков (В наличии более 150 ШТ. )

Скидка от магазинов города до 50% (Самые низкие цены в Челябинске! )

Есть ноутбуки различных характеристик и ценовых категорий (На любой вкус и кошелек! )

Все модели протестированы и готовы к работе (проходят полную диагностику перед продажей! )

Даем гарантию на каждый ноутбук!

Возможна оплата наличными или по карте (Visa, MasterCard, Мир)

Хотите дешевле? Примем в зачет вашу технику(Экономьте с нами!

***********************************************************************
ул. Пр. Победы 184 магазин «Техноломбард»(магазину 11 лет)
остановка:Перекресток Пр. Победы и Свердловский Пр.
Скупка, Продажа, Обмен: Техники-электроники.

Ниже этого объявления вы можете ознакомиться с похожими моделями ноутбуков из нашего магазина. ⤵

Производитель: HP

Номер объявления: 2039389, просмотрено: 19 раз

S14 k275 варистор как проверить

Каждая радиодеталь в электрической схеме имеет свое предназначение. Одни меняют параметры, другие являются сигнализаторами состояния или исполнителями команд.

Есть радиоэлементы, отвечающие за безопасность и защиту (речь идет не о банальных предохранителях). Например, варистор, который резко меняет свои характеристики при скачках напряжения.

Это свойство используется в системах защиты блоков питания и коммутационных устройств. Кроме того, он используется в качестве простейшего фильтра импульсного напряжения. Деталь недорогая, но достаточно эффективная.

Если ваш удлинитель или электроприбор не выполняет свою функцию после скачка напряжения, не торопитесь вникать в устройство схемы. Иногда достаточно знать, как проверить варистор мультиметром.

Что это за элемент, и как он работает?

Варисторами называют разновидность резисторов, выполненных из полупроводника.

Обозначение на схеме

Особенность этого элемента – скачкообразное изменение сопротивления при определенных значениях напряжения. То есть, до заданного значения, сопротивление варистора удерживается в стабильном состоянии. После превышения вольтажа, сопротивление стремительно уменьшается и стремится к нулю.

Как видно на графике вольт амперной характеристики, сила тока, протекающего через варистор, стабильна в заданном диапазоне напряжения. При его повышении, ток резко возрастает. Это происходит именно по причине лавинообразного снижения сопротивления.

Чтобы знать, как проверить варистор на исправность мультиметром, рассмотрим его устройство.

В керамическом слое расположены кристаллы оксида цинка. В зависимости от их концентрации, при достижении определенного напряжения на соединительных выводах, меняется сопротивление керамического слоя, и протекающая через него сила тока.

Как работает виристор, наглядный пример – видео

Разумеется, есть так называемый порог живучести: величина тока, помноженная на время прохождения. При достижении критического значения, деталь термически разрушается, и цепь будет разомкнута. От этого значения зависит работоспособность варистора: то есть, способность выдерживать скачки напряжения.

Например, варистор K275:

Он может работать в цепях до 450 вольт, и срабатывает при достижении напряжения 275 вольт. Способность поглощать энергию 151 Дж, позволяет взять на себя ток 8000 ампер в течении нескольких миллисекунд. Затем деталь выходит из строя.

Применение варисторов в схемах защиты

Исходя из свойств элемента, логично применять его в цепях обхода основной электросхемы. При повышении питающего напряжения, варистор выступит в роли своеобразного шунта.

При импульсном (несколько миллисекунд) скачке напряжения, основной ток пройдет в обход схемы. При восстановлении параметров – электропитание цепи мгновенно возобновится.

Однако, есть существует риск продолжительного повышения вольтажа, защита работать не будет. Поэтому в цепь питания с варистором, устанавливают размыкающее устройство: предохранитель либо автоматический выключатель.

Простейший пример – варистор подключается параллельно питанию в удлинителе с защитой. При скачке напряжения, элемент фактически формирует короткое замыкание, и срабатывает защитный автомат.

Чаще всего в подобных схемах применяются варисторы типа TVR 14561.

Как проверить работоспособность варистора?

Мы уже знаем, что варистор – по сути сопротивление. Стало быть, его можно проверить тестером. Простейший способ – замер сопротивления. Необходимо выпаять деталь из схемы, и проверить сопротивление в различных диапазонах измерения.


Сопротивление должно быть бесконечно большим – это свидетельствует об исправности варистора. Если схема не имеет дополнительного сопротивления в цепи подключения, можно проверить варистор мультиметром не выпаивая.

Например, в том же удлинителе. Только не забудьте выдернуть вилку из розетки, и отключить все потребители, включенные в удлинитель.

При необходимости точного измерения параметров, необходимо собрать схему из не слишком требовательного потребителя (например, мощной лампы накаливания) и предохранителя.

Под нагрузкой понимаем ту самую лампу.

Как проверить S14 K275 этим методом?

Мы знаем, что напряжение срабатывания составляет 275 вольт. При подаче напряжения 220 вольт, схема работает в рабочем режиме: варистор имеет бесконечное сопротивление, ток протекает по основной цепи, лампа горит.

Подаем на вход повышенное напряжение (например, 400 вольт). Варистор переходит в режим защиты (сопротивление резко снижается, ток протекает через него), перегорает предохранитель, лампа гаснет.
Вывод: варистор исправен.

Как проверить варистор на плате?

Если деталь входит в состав сложной электросхемы, точно определить параметры сопротивления будет невозможно. Параллельно варистору есть масса сопротивлений, которые будут искажать показания прибора.

Однако этот способ настолько сложен (в плане вычислений), что радиолюбители его никогда не практикуют. Если вы не хотите нарушать целостность монтажной платы, достаточно выпаять хотя бы одну ножку варистора.

После чего вы подключаете мультиметр к детали, и выполняете проверку стандартным способом. Справедливости ради отметим, что сгоревший варистор почти всегда разрушается, или имеет следы обугливания.

Эта деталь не относится к разряду дорогих: стоимость простого варистора находится в диапазоне 7р – 50р. Так что, если есть подозрение на неисправность, можно просто заменить элемент.

Как заменить варистор на плате или подобрать аналог – видео

Варистор (дословный перевод с английского — резистор с переменным сопротивлением) — полупроводник с нелинейной вольт—амперной характеристикой (вах).

Все электроприборы рассчитаны на свое рабочее напряжение (в домах 220 В или 380В). Если произошел скачок напряжения (вместо 220 В подали 380В) — приборы могут сгореть. Тогда на помощь и придет варистор.

Принцип действия варисторов

В обычном состоянии варистор имеет очень большое сопротивление (по разным источникам от сотен миллионов Ом до миллиардов Ом). Он почти не пропускает через себя ток. Стоит напряжению превысить допустимое значение, как прибор теряет свое сопротивление в тысячи, а то и в миллионы раз. После нормализации напряжения его сопротивление восстанавливается.

Если варистор подключить параллельно электроприбору, то при скачке напряжения вся нагрузка придется на него, а приборы останутся в безопасности.

Принцип работы варистора, если объяснять на пальцах, сводится к следующему. При скачке в электрической сети он выполняет роль клапана, пропуская через себя электрический ток в таком объеме, чтобы снизить потенциал до необходимого уровня. После того как напряжение стабилизируется этот «клапан» закрывается и наша электросхема продолжает работать в штатном расписании. В этом и состоит назначение варистора.

Основные характеристики и параметры

Надо отметить, что это универсальный прибор. Он способен работать сразу со всеми видами тока: постоянным, импульсным и переменным. Это происходит из-за того, что он сам не имеет полярности. При изготовлении используется большая температура, чтобы спаять порошок кремния или цинка.

Параметры, которые необходимо учитывать:

  1. параметр условный, определяется при токе 1мА, В;
  2. максимально допустимое переменное напряжение, В;
  3. максимально допустимое постоянное напряжение, В;
  4. средняя мощность рассеивания, Вт;
  5. максимально импульсная поглощаемая энергия, Дж;
  6. максимальный импульсный ток, А;
  7. емкость прибора в нормальном состоянии, пФ;
  8. время срабатывания, нс;
  9. погрешность.

Чтобы правильно подобрать варистор иногда необходимо учитывать и емкость. Она сильно зависит от размера прибора. Так, tvr10431 имеет 160nF, tvr 14431 370nF. Но даже одинаковые по диаметру детали могут обладать разной емкостью, так S14K275 имеет 440nF.

Виды варисторов

По внешнему виду бывают:

  • пленочные;
  • в виде таблеток;
  • стержневой;
  • дисковый.

Стержневые могут снабжаться подвижным контактом. Выглядеть они будут соответственно названию. Кроме того, бывают низковольтные, 3—200 В и высоковольтные 20 кВ. У первых ток колеблется в пределах 0,0001—1 А. На обозначение по схеме это никак не влияет. В радиоаппаратуре, конечно, применяют низковольтные.

Чтобы проверить работоспособность варистора необходимо обратить внимание на внешний вид. Его можно найти на входе схемы (где подводится питание). Так как через него проходит очень большой ток — по сравнению с защищаемой схемой — это, как правило, сказывается на его корпусе (сколы, обгоревшие места, потемнение лакового покрытия). А также на самой плате: в месте пайки могут отслаиваться монтажные дорожки, потемнение платы. В этом случае его необходимо заменить.

Однако, даже если нет видимых признаков, варистор может быть неисправным. Чтобы проверить его исправность придется отпаять один его вывод, в противном случае будем проверять саму схему. Для прозвонки обычно используется мультиметр (хотя можно, конечно, и мегомметр попробовать, только необходимо учитывать напряжение, которое он создает, чтобы не спалить варистор). Прозвонить его несложно, подключение производится к контактам и измеряется его сопротивление. Тестер ставим на максимально возможный предел и смотрим, чтобы значение было не меньше несколько сотен Мом, при условии, что напряжение мультиметра не превышает напряжение срабатывания варистора.

Впрочем, бесконечно большое сопротивление, при условии, что омметр довольно мощный (если можно это слово использовать), это также говорит о неисправности. При проверке полупроводника необходимо помнить что это всё-таки проводник и он должен показать сопротивление, в противном случае мы имеем полностью сгоревшую деталь.

Справочник и маркировка варисторов

Если необходима замена, на помощь придет справочник варисторов. Для начала нам потребуется маркировка варистора, она находится на самом корпусе в виде латинских букв и цифр. Хотя этот элемент производится во многих странах, маркировка не имеет принципиальных отличий.

Разные изготовители и маркировка разная 14d471k и znr v14471u. Однако параметры одни и те же. Первые цифры «14» это диаметр в мм., второе число 471 — напряжение при котором происходит срабатывание (открытие). Отдельно про маркировку. Первые две цифры (47) это напряжение, следующая — коэффициент (1). Он показывает сколько нулей нужно ставить после числа 47, в этом случае 1. Получается что испытуемый прибор будет срабатывать при 470 В, плюс — минус погрешность, которая ставится рядом с этим числом. В нашем случае это буква «к» находится после и обозначает 10% т. е. 47 В.

Другая маркировка s10k275. Показатель погрешности стоит перед напряжением, само напряжение показано без коэффициента — 275 В. Из рассмотренных примеров видим, как можно определить маркировку: измеряем диаметр прибора, находим эти размеры на варисторе, другие цифры покажут напряжение. Если определить маркировку не удается, например, kl472m, нужно будет посмотреть в интернете.

Диаметр. Импортные tvr 10471 можно заменить на 10d471k, но быть осторожным с 7d471k, у последнего размер меньше. Чем больше значение, тем, грубо говоря, больше рассеиваемая мощность. Поставив прибор меньшего диаметра, рискуем его спалить. К примеру, серия 10d имеет рабочий ток 25А, а k1472m 50А.

Чтобы правильно выбрать нужный элемент необходимо учитывать не только напряжение питания. Производят множество расчетов, например, выходя из нужного быстродействия (срабатывания), или малое рабочее напряжение. В этом случае используют так называемые защитные диоды. К ним можно отнести bzw04. При его применении важно соблюдать полярность.

Помехоустойчивость. Одним из недостатков является создание помех. Для борьбы с ними используют конденсаторы, например, ac472m Подключают параллельно варистору.

На схеме варистор обозначается как резистор, пустой прямоугольник с перечеркивающей под 45 градусов линией и имеет букву u.

Ремонт и диагностика неисправностей радиоэлектронных устройств происходит путём нахождения вышедших из строя элементов с последующей их заменой. Визуально определить, какая радиодеталь неисправна, часто не представляется возможным, поэтому для выявления поломок используют измерительные приборы — тестеры. С их помощью проверить варистор обычно не составляет труда.

Назначение и характеристики

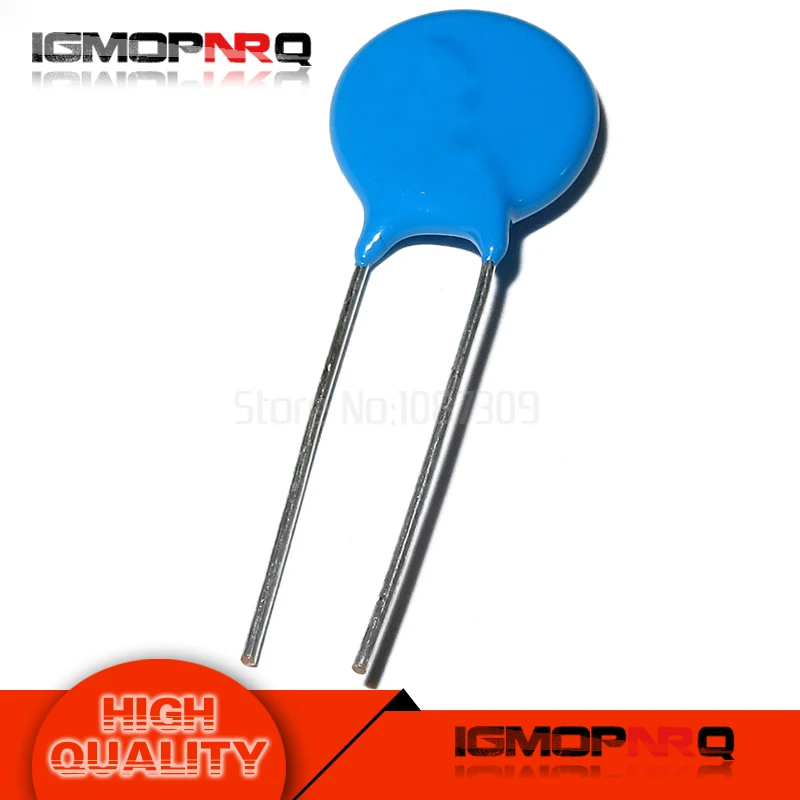

Варистор — это электронный прибор, имеющий два контакта и обладающий нелинейно-симметричной вольт-амперной характеристикой. Термин «варистор» произошёл от латинских слов variable — «изменяемый» и resisto — «резистор». По своей сути он является полупроводниковым резистором, способным изменять своё сопротивление в зависимости от приложенного к его выводам напряжения.

Изготавливаются такого типа резисторы путём спекания при высокой температуре полупроводника и связующего материала. В качестве полупроводника используется карбид кремния, находящийся в порошкообразном состоянии, или оксид цинка, а связующего вещества — стекло, лак, смола. Полученный после спекания элемент подвергается металлизации с дальнейшим формированием выводов. По своей конструкции приборы выполняются в форме, похожей на диск, таблетку, цилиндр, или плёночного вида.

Обладая свойством резко уменьшать своё сопротивление при возникновении на его выводах определённого напряжения, варистор применяется в электронных схемах в качестве защитного элемента. При возникновении броска напряжения определённой величины полупроводниковый прибор мгновенно снижает своё внутреннее сопротивление до десятков Ом, тем самым практически закорачивая цепь, не давая импульсу повредить остальные элементы схемы. Поэтому важным параметром варистора является значение напряжения, при котором наступает пробой устройства.

Принцип работы элемента подразумевает его включение параллельно цепи питания. После его срабатывания и уменьшения напряжения на входе он самовосстанавливается до первоначального значения. Из-за малой инерционности это происходит мгновенно.

Основные параметры

Перед тем как проверить варистор на исправность, необходимо понимать не только принцип его действия, но и знать, какими характеристиками он обладает. Как и любой электронный элемент, варистор имеет ряд характеристик, которые позволяют его использовать в различных схемах. Основным параметром является вольт-амперная характеристика (ВАХ). Она наглядно показывает, как меняется ток при той или иной величине напряжения. Изучая ВАХ, можно увидеть что варистор, обладая симметрично-двунаправленной характеристикой, работает как в прямой, так и обратной зоне синусоиды, напоминая стабилитрон.

Кроме ВАХ, при исследовании варистора отмечаются следующие характеристики:

  • Um — наибольшее допустимое рабочее напряжение для тока переменной или постоянной величины.
  • P — мощность, которую может рассеять на себе элемент без ухудшения своих параметров.
  • W — допустимая энергия в джоулях, которую может поглотить радиоэлемент при воздействии одиночного импульса.
  • Ipp — наибольшее значение импульсного тока, для которого определена форма импульса.
  • Co — ёмкость, значение которой измеряется у варистора в нормальном состоянии.

Но на практике особое внимание уделяется в основном параметру Um. Эта характеристика показывает уровень напряжения, при котором происходит пробой элемента и начинает течь ток.

Виды устройств

Разнообразие встречаемых видов варисторов обусловлено тем, что производители стремятся в первую очередь повысить их быстродействие. Поэтому и используются SMD технологии безвыводного монтажа, что позволяет добиваться малого времени срабатывания при скачке входного напряжения. Типовое время срабатывания элементов с выводами находится в пределе 15−25 наносекунд, а SMD — 0,5 наносекунд.

Существует класс низковольтных варисторов и высоковольтных. Первые выпускаются с рабочим напряжением до двухсот вольт и силой тока до одного ампера. Вторые же имеют рабочее напряжение до двадцати киловольт. Маломощные элементы используются в качестве защиты от скачка напряжения, возникающего в бытовой сети, а мощные применяются на трансформаторных подстанциях и в системах защиты от грозы.

Маркировка элементов

Независимо от производителя существует стандарт маркировки варисторов. На сам элемент принято наносить цифробуквенный код, в котором зашифровываются основные параметры. Например, для дискового типа это обозначение выглядит как S6K210, где:

  • S — материал, из которого изготовлен варистор;
  • 6 — диаметр корпуса элемента, указывается в миллиметрах;
  • K — величина допуска отклонения;
  • 210 — значение рабочего напряжения, выраженное в вольтах.

Для планарного типа используется такая же маркировка, только первыми буквами ставится CN, обозначающая тип изделия.

На схемах радиоэлемент графически обозначается как перечёркнутый прямоугольник. На перечёркивающей палочке делается полочка, над которой ставится буква U. Подписывается на схемах элемент латинскими буквами RU.

Методы проверки мультиметром

Для проверки варистора, впрочем, как и любого другого радиоэлемента, проще всего использовать специально разработанные для этого приборы. В качестве таких устройств используются мультиметры. Основной параметр, который можно им померить — это внутреннее сопротивление элемента. Но перед тем как непосредственно приступить к проверке варистора, следует подготовиться.

Кроме мультиметра, понадобится:

Измерение сопротивления элемента можно проводить и без его выпаивания из схемы, но для получения достоверных данных следует отсоединить от платы хотя бы один его вывод. Вся подготовка сводится к тому, что полупроводниковый элемент сначала визуально осматривается на отсутствие: расколов, почернений, трещин. Если сразу видно лопнувший корпус, то проверку можно дальше не проводить. Такой варистор явно неисправен.

Паяльник, флюс и припой понадобится для того, чтобы отпаять один из выводов элемента или даже снять его целиком, а после проверки при необходимости запаять обратно. Даташит на элемент представляет собой официальный документ, выпускаемый производителем. В нём указываются все основные данные и характеристики.

Даташит используется для того, чтобы точно знать, какое рабочее сопротивление в состоянии покоя у радиодетали. Если при замере мультиметром сопротивление варистора не отличается более чем на 10%, то он считается исправным. Если сопротивление значительно меньше указанного в даташите, то его понадобится заменить. Важно отметить, что в обычном состоянии сопротивление варистора достигает нескольких сотен мегаом, поэтому и тестер должен иметь возможность измерять в этом пределе.

Измерения стрелочным прибором

Такое устройство считается аналоговым. В его конструкции используется электромеханическая головка. Она представляет собой рамку, помещаемую в магнитное поле. В зависимости от силы тока стрелка в рамке отклоняется, останавливаясь в определённом положении. Диапазон отклонения стрелки проградуирован числами, согласно которым и вычисляется сопротивление.

Перед тем как приступить к проверке варистора, стрелочный мультиметр понадобится настроить. Для этого выполняется его калибровка. Её суть сводится к выставлению нулевого положения стрелки путём вращения специальной ручки при замыкании щупов друг с другом.

Для этого кнопкой переключения выбирается режим работы, соответствующий значку «Ω», а галетный переключатель устанавливается на самый большой предел измерения сопротивления тестером. Чаще всего он обозначается как «х100», что соответствует мегаомам. Измерение сопротивления происходит от установленного в устройстве источника питания (батарейки). Поэтому, если выставить стрелку в ноль не получается, то батарейку понадобится заменить.

Проводя непосредственно измерения, одним щупом тестера дотрагиваются до одного вывода варистора, а другим — до другого. В итоге возможно три исхода:

  1. Стрелка отклонится до нуля или покажет сопротивление в районе килоомов. Делается вывод о неисправности элемента (пробой).
  2. Результат измерений лежит в пределах сотни мегаом. Такое показание указывает на исправность варистора.
  3. При прикасании к выводам радиоэлемента стрелка никак на это не реагирует. Возможные причины в следующем: диапазона работы прибора не хватает для измерения величины сопротивления варистора, неисправен прибор, неисправен радиоэлемент (обрыв).

Цифровой тестер

Используя цифровой мультиметр, проверить варистор на работоспособность будет немного проще, чем аналоговым. Это связано с тем, что цифровой тестер в своей конструкции имеет жк-дисплей, на котором наглядно отображается измеренное сопротивление.

В основе работы тестера такого тип лежит аналого-цифровой преобразователь, принцип работы которого построен на сравнение измеряемого сигнала с опорным. Следует отметить, что, если при включении тестера на экране высвечивается значок мигающей батарейки, то элемент питания понадобится заменить. Порядок измерения сопротивления варистора можно представить в виде следующих действий:

Переключателем устанавливается максимальный предел измерения сопротивления. Обычно этот предел указывается числом и буквой. Если написаны просто числа, то единица измерения — Ом, буква K после числа обозначает килоом, буква M — мегаом.

  • Щупы фиксируются на двух выводах варистора, а обратные концы проводов со штекерами вставляются в гнёзда тестера, обозначенные Ω и СОМ. Так как полярность приложенного сигнала к варистору значения не имеет, то и неважно, какой провод подключается к тому или иному выводу элемента. Хотя принято, что в разъём СОМ вставляется шнур чёрного цвета.
  • Устройство включается путём нажатия на тестере кнопки ON/OFF.
  • Если на индикаторе высвечивается единица, то это обозначает, что выбран малый предел измерений.
  • Если на экране отображаются цифры отличные от единицы, то это и есть величина измеряемого сопротивления.
  • При трактовке результата измерений следует учитывать ещё и допуск. Каждый радиоэлемент имеет свой показатель допуска. Например, если допуск составляет 10 процентов, а внутреннее сопротивление варистора указано как 100 МОм, то полученные результаты должны находиться в пределах от 90 до 110 МОм. Если выявляется, что измеренное сопротивление элемента находится ниже или выше этого диапазона, то его можно считать неисправным.

    Применение реостата

    Проверить варистор возможно не только путем измерения его внутреннего импеданса. Внутреннее значение сопротивления может соответствовать заявленной величине, но при этом пороговое напряжение варистора будет неверным. Для проверки значения пробоя используется мультиметр с лабораторным автотрансформатором или реостатом.

    В тестовой схеме к одному из выводов варистора подключается подвижный контакт реостата, а к другому — плавкий предохранитель. Щупы мультиметра фиксируются параллельно выводам полупроводникового элемента, а он сам переключается в режим измерения напряжений. На свободную пару контактов подаётся разность потенциалов, величина которой превышает значение пробоя компонента.

    С помощью движимого контакта реостата плавно изменяется напряжение до момента срабатывания варистора. Этот момент определяется по вольтметру. Первоначально показания мультиметра будут расти, а после резко сбросятся до нуля. При этом предохранитель перегорит. Максимальное зафиксированное ненулевое значение и будет являться пороговым напряжением.

    Важно отметить, что при измерении, особенно с помощью реостата, возможно поражение организма электрическим током. Поэтому нельзя забывать о технике безопасности, следует неуклонно её соблюдать.

    Техническое описание

    S14K275 — Технические характеристики: Максимальное напряжение переменного тока: 275 В переменного тока; Максимум

    B82720-K2102-N40: Дроссели для силовых линий Двойные дроссели с кольцевым сердечником и компенсацией тока

    B43514E9108M000: Конденсаторы с 4 вставными клеммами и выводами под пайку

    B82442h2333 + 000: Индукторы SMT

    B32237A8102M000: Конденсаторы из металлизированной полиэфирной пленки (мкТ), высокое напряжение (намотка)

    B41853W6827M012: Несимметричные конденсаторы

    B82464G4683M: Силовые индукторы 68uH 1. 3A 0.13ohms Технические характеристики: Производитель: EPCOS; Категория продукта: Силовые индукторы; RoHS: подробности; Индуктивность: 68 мкГн; Допуск: 20%; Максимальный постоянный ток: 1,3 А; Максимальное сопротивление постоянному току: 0,13 Ом; Диапазон рабочих температур: от -55 ° C до + 150 ° C; Размеры: 10,4 мм Ш x 10,4 мм Д x 4,8 мм В; Ши

    B65888N1012D001: Подавители электромагнитных / радиопомех и ферриты COILFORMER RM14 SUMIKON PM9630 Технические характеристики: Производитель: EPCOS; RoHS: подробности; Продукт: оборудование и аксессуары; Серия: B65888; Экранирование: неэкранированный

    B59860C80A70: Технические характеристики термистора PTC: Тип термистора: PTC; Сопротивление: 15 Ом; Допуск термистора: от -25% до + 25%; Бета-значение (K): -; Диапазон рабочих температур: от -40 ° C до + 125 ° C; Диапазон рабочего напряжения: 265 В; Тип корпуса термистора: с радиальными выводами; Нет.контактов: 2

    B82496C3279A: Катушки постоянной индуктивности, катушки, дроссель 2,7 нГн 1,4 A 0603 (1608 метрическая система) Керамика; INDUCTOR 2. 7NH + -. 3NH 1.4A 0603 Технические характеристики: Индуктивность: 2.7nH; Допуск: 0,3 нГн; Упаковка / ящик: 0603 (1608 метрическая система); Упаковка: Лента для резки (CT); Тип: Керамический; Сила тока: 1,4 А; Тип установки: поверхностное крепление; Q @ Freq: 14 @ 100 МГц; Частота — Саморезонансная: 10 ГГц; Сопротивление постоянному току (DCR): макс. 40 мОм; Экранирование: неэкранированное;

    B82476A1222M: Катушки постоянной индуктивности, Дроссель 2.2H 6,1A 0,510 дюйма x 0,370 дюйма x 0,200 дюйма (12,95 мм x 9,40 мм x 5,08 мм) с ферритовым сердечником; ИНДУКТОРНАЯ МОЩНОСТЬ 2,2UH 6,1 А Характеристики поверхностного монтажа: индуктивность: 2,2 Гц; допуск: 20%; упаковка / корпус: 0,510 дюйма x 0,370 дюйма x 0,200 дюйма (12,95 мм x 9,40 мм x 5,08 мм); Упаковка: Digi-Reel; Тип: ферритовый сердечник; Сила тока: 6,1 А; Тип установки: поверхностное крепление; Q @ Freq: -; Частота — Саморезонансная: -; Сопротивление постоянному току (DCR): 10,5 мОм M

    варистор% 20k275 техническое описание и примечания по применению

    07K275

    Абстракция: JVR-14N470K JVR-7N431K JVR-14N391K 07k250 07K300 10K275 JVR-14N151K 07K30 05k275
    Текст: 14K275 C14DK431 V275LA40A 20S275BR7 20K275 C2092-51625165-5593-51625165-59

    1996 — Варистор 250в

    Аннотация: варистор S20 варистор 60в варистор 300в s10 варистор варистор Ve Q69X3454 Q69X3022 150в варистор варистор * s20
    Текст: текст файла отсутствует

    2002 — варистор в 20 к 275

    Аннотация: TNR20V471K v 14 k 175 варистор TNR варистор варистор v 14 k 130 варистор общий электрический варистор TNR10V471K 23 / 32d431k VARISTOR 05 k 275 варистор
    Текст: Текст файла отсутствует

    1995 — варистор харрис

    Аннотация: символ варистора схематический символ для варистора схематический символ для металлооксидного варистора SURGE 103 схематический символ варистора для металлооксидного варистора SURGE A варистор 103 символ металлооксидный варистор SURGE ARRESTER Варистор 101 v 14 k 130 варистор
    Текст: Текст файла отсутствует

    2003 — TNR10SE621K

    Резюме: 1501 VARISTOR TNR14V471K TNR10V431K TNR10SE221K TNR10SE431K TNR14se471K TNR20SE271K tnr10se271k TNR14V221K
    Текст: Текст файла отсутствует

    1998 — варистор V130LA10A

    Реферат: Испытание варистора Перечень кодов варистора V130LA10A Испытание Металлооксидный варистор Трансформатор переменного тока 50A 100V C62-41-1980 AN9773 Селеновый выпрямитель Варистор «карбид кремния»
    Текст: Текст файла отсутствует

    1999 — условное обозначение варистора

    Аннотация: варистор 150v варистор 110v схематический символ для варистора 220в переменного тока на 110в схема трансформатора переменного тока варистор 103 гемов символ AN9767 металл оксидный варистор схема импульсного разрядника 110в на 5в постоянного тока
    Текст: текст файла отсутствует

    1995 — испытание варистора

    Аннотация: варистор 103 2kv 472 варистор keytek 587 Варистор 250v селеновый выпрямитель Тестирование Металлооксидный варистор список кодов варистора микро-инструмент 5203 Светодиод Эдисона 1w
    Текст: Текст файла отсутствует

    2004 — E95427

    Реферат: металлооксидный варистор 270 v 20 k 275 варистор VARISTOR
    Текст: Текст файла отсутствует

    2012 — VZ0603

    Реферат: ВАРИСТОР «Чип варистор»
    Текст: Нет текста в файле

    2008 — TND14

    Аннотация: TND10SV271KTLBPAA0 TND10V271K VARISTOR
    Текст: Текст файла недоступен


    Оригинал
    PDF GNR05D180K GNR07D180K GNR10D180K GNR14D180K JVR5N145 GNR10D911K GNR14D911K GNR20D911KA GNR20D911K JVR10N911K 07K275 JVR-14N470K JVR-7N431K JVR-14N391K 07k250 07K300 10K275 JVR-14N151K 07K30 05k275
    14D751

    Абстракция: 14d621 14D471 10D471 14d271 14d431 07K275 14D681 14D391 14D241
    Текст: 10K250 14K250 20S250BR7 20K250 05K275 07K275 10K275 14K275 20S275BR7 20K275 05S0000251K101


    Оригинал
    PDF GNR05D180 GNR10D911K GNR14D911K GNR20D911KA GNR20D911K V575LA10 V575LA40A V575LA80A 10K550 14K550 14D751 14d621 14D471 10D471 14d271 14d431 07K275 14D681 14D391 14D241

    Оригинал
    PDF CCR-62 CCR-63 Варистор 250в варистор S20 варистор 60в варистор 300в s10 варистор варистор Ve Q69X3454 Q69X3022 Варистор 150в варистор * s20
    Варистор 10К431

    Аннотация: ВАРИСТОР 20К431 варистор 14к431 варистор 10к271 варистор 14К241 варистор 20К391 ФНР-10К471 10К471 14К471 ВАРИСТОР ВАРИСТОР 14К561
    Текст: Текст файла отсутствует


    Оригинал
    PDF FNR-05K180 FNR-07K180 ФНР-10К180 FNR-32K102 ФНР-40К102 ФНР-25К112 Варистор 10К431 ВАРИСТОР 20к431 варистор 14к431 варистор 10к271 варистор 14К241 варистор 20К391 FNR-10K471 10K471 14К471 ВАРИСТОР ВАРИСТОР 14К561

    Оригинал
    PDF 9000 ккал E1006J v 20 k 275 варистор ТНР20В471К v 14 k 175 варистор Варистор TNR варистор v 14 k 130 варистор общий электрический варистор TNR10V471K 23 / 32d431k ВАРИСТОР 05 к 275 варистор
    2004 — варистор 471К

    Аннотация: металлооксидный варистор 471k 20k TNR 241K варистор 471K Варистор варистор 271k варистор 420 s 20k 431k варистор VARISTOR 221K TND10V221K варистор k 385
    Текст: Текст файла отсутствует


    Оригинал
    PDF 9000 ккал E1006M варистор 471К металлооксидный варистор 471k 20k Варистор ТНР 241К 471K Варистор варистор 271к варистор 420 с 20к 431к варистор ВАРИСТОР 221К TND10V221K варистор к 385

    Оригинал
    PDF
    3225 k50 варистор

    Аннотация: VARISTOR s14 K50 3225 K50 VARISTOR s14 K40 варистор s10 k50 VARISTOR K50 VARISTOR S10 VARISTOR S / Металлооксидный варистор
    Текст: Текст файла отсутствует


    OCR сканирование
    PDF
    2002 — TNR10SE621K

    Аннотация: v 14 k 275 варистор TNR10V471K v 20 k 275 варистор варистор перекрестная ссылка TNR14V471K варистор tnr VARISTOR TNR10SE271K варистор 20 k 240
    Текст: Текст файла отсутствует


    Оригинал
    PDF 9000 ккал E1006K TNR10SE621K v 14 к 275 варистор TNR10V471K v 20 k 275 варистор перекрестные ссылки варисторов ТНР14В471К варистор tnr ВАРИСТОР TNR10SE271K варистор 20К 240

    Оригинал
    PDF 9000 ккал E1006L TNR10SE621K 1501 ВАРИСТОР ТНР14В471К TNR10V431K TNR10SE221K TNR10SE431K TNR14se471K TNR20SE271K tnr10se271k ТНР14В221К
    2008 — ТНД14СВ

    Аннотация: Перекрестная ссылка варисторов TND14V-471K TND10V471K TND10SV271KTLBPAA0 E1006Q TND10V431K ВАРИСТОР
    Текст: Текст файла отсутствует


    Оригинал
    PDF UL1449 E95427 UL1414 E65426 LR97864 9000 ккал E1006Q TND14SV ТНД14В-471К перекрестные ссылки варисторов TND10V471K TND10SV271KTLBPAA0 E1006Q TND10V431K ВАРИСТОР
    1998 — варистор V130LA10A

    Реферат: V130LA10A варисторы harris испытание варисторов варистор harris AN9773 селеновый выпрямитель VARISTOR
    Текст: текст файла отсутствует


    Оригинал
    PDF AN9773 77Ч2224-5ЭМС, UL943, ПАС-102, варистор V130LA10A V130LA10A варисторы harris варистор испытания харрис варистор AN9773 селеновый выпрямитель ВАРИСТОР

    Оригинал
    PDF AN9773 77Ч2224-5ЭМС, UL943, ПАС-102, варистор V130LA10A варисторное испытание V130LA10A список кодов варисторов Испытание металлооксидного варистора Трансформатор переменного тока 50A 100V C62-41-1980 AN9773 селеновый выпрямитель варистор «карбид кремния»
    2005 — smd диод 1410

    Аннотация: варисторный диод EMC SMD MICROPHONE smd diode 216 zener diode chip 270v варистор AVRL101A3R3FT варистор NS 102 VARISTOR
    Текст: Текст файла отсутствует


    Оригинал
    PDF D74HC04C -630A 200пФ-0 AVRL101A3R3FT AVRL101A6R8GT smd диод 1410 варисторный диод EMC SMD МИКРОФОН smd диод 216 микросхема стабилитрона 270v варистор варистор НС 102 ВАРИСТОР

    Оригинал
    PDF
    1997 — варистор модели

    Реферат: варистор 400В СИОВ-С20К275 Сименс варистор С10К95 варистор 300В мацусита варистор Сименс варистор 1.2 кВ СИОВ-С10К95 ВАРИСТОР
    Текст: Текст файла отсутствует


    Оригинал
    PDF середина 70-х варисторная модель варистор 400В SIOV-S20K275 Сименс варистор S10K95 варистор 300в matsushita варистор Сименс варистор 1,2 кВ СИОВ-С10К95 ВАРИСТОР

    Оригинал
    PDF 77Ч2224-5ЭМС, UL943, ПАС-102, варисторное испытание варистор 103 2кв 472 варистор keytek 587 Варистор 250в селеновый выпрямитель Испытание металлооксидного варистора список кодов варисторов микро инструмент 5203 Эдисон светодиод 1w
    1998 — АН9767

    Реферат: варистор 100v гемов варистор harris варистор harris BL203 «upturn region» однофазный 220v фазовый сдвиг принципиальная схема ВАРИСТОР ge-mov
    Текст: Текст файла отсутствует


    Оригинал
    PDF AN9767 pr981.AN9767 варистор 100в гемов варисторы harris харрис варистор BL203 «регион подъема» однофазная схема фазового сдвига 220 В ВАРИСТОР ge-mov

    Оригинал
    PDF 9000 ккал E1006L E95427 металлооксидный варистор 270 v 20 k 275 варистор ВАРИСТОР
    варистор VDR 275

    Реферат: VARISTOR 593 варистор 594 ​​Vishay варистор 103 варистор 594 ​​техническое описание варистора Vishay для тестирования варистора VDR 275 CIRCUIT K 250 VARISTOR METAL OXIDE VARISTOR Указание по применению в сети переменного тока VARISTOR 64
    Текст: Текст файла отсутствует


    Оригинал
    PDF 13 октября 2006 г. варистор VDR 275 ВАРИСТОР 593 варистор 594 ​​вишай варистор 103 варистор 594 ​​даташит варисторное испытание варистор VDR 275 CIRCUIT K 250 ВАРИСТОР Рекомендации по применению ВАРИСТОР ОКСИДА МЕТАЛЛА в сети переменного тока ВАРИСТОР 64

    Оригинал
    PDF IEC-61000-4-2 element14 VZ0603 ВАРИСТОР «чип варистор»
    2004 — варистор 471К

    Аннотация: ВАРИСТОР 221К 471К Варистор 431к варистор варистор 271к 271к варистор TNR 241К варистор 511к варистор 100 471К варистор варистор 241К
    Текст: Текст файла отсутствует


    Оригинал
    PDF 9000 ккал E1006M варистор 471К ВАРИСТОР 221К 471K Варистор 431к варистор варистор 271к 271к варистор Варистор ТНР 241К 511к варистор 100 471K варистор варистор 241К
    2007-100 варистор 471К

    Аннотация: TND10V471K ВАРИСТОР TND10V-471K
    Текст: Текст файла недоступен


    Оригинал
    PDF 9000 ккал E1006P 100 471K варистор TND10V471K ВАРИСТОР ТНД10В-471К

    Оригинал
    PDF UL1449 E95427 UL1414 E65426 LR97864 9000 ккал E1006Q TND14 TND10SV271KTLBPAA0 TND10V271K ВАРИСТОР
    2008 — варистор 241К

    Аннотация: варистор 471K TND14V-621K TND10SE621KT TND20V-471K TND10V-271K VARISTOR 511k варистор TND20V-271K TNR 471k
    Текст: Текст файла отсутствует


    Оригинал
    PDF 9000 ккал E1006Q варистор 241К варистор 471К ТНД14В-621К TND10SE621KT ТНД20В-471К ТНД10В-271К ВАРИСТОР 511к варистор ТНД20В-271К TNR 471k

    высоковольтный стабильный варистор 3movs k275, варистор просмотра, FH Подробная информация о продукте от Shenzhen Xinchenyang Electronics Co., Ltd. на Alibaba.com

    $ 0. 01 — 1 доллар США / Кусок | 1 шт. / Шт. (Минимальный заказ)

    Перевозки:
    Поддерживать Морские перевозки
    Время выполнения заказа:
    Кол-во (шт. ) 1–1000000 > 1000000
    Приблиз.Срок (дни) 25 договорная

    VARISTOR k275

    TELEFUNKEN Semiconductors

    ANT011

    Полупроводниковые компоненты для электронных трансформаторов

    ANT011 Содержание

    TELEFUNKEN Semiconductors

    Введение…………………………………………… ………………………………………….. ………………………………………….. ……….. 1 Описание стандартной схемы …………………………… ………………………. …………………. ………………………………….. 2 Цепь стартера …… ………………………………………….. ………………………………………….. ………………………………………….. .2 Балансирующие меры…………………………………………… ………………………………………….. ………………………………………. 2 Защита от перегрузки. ………………………………………….. ………………………………………….. ………………………………………. 3 Защита от короткого замыкания ………………………………………….. ………………………………………….. …………………………………… 3 Рабочее напряжение…………………………………………… ………………………………………….. ………………………………………….. .4 Выбор транзистора …………………………………….. .. ………………………………………….. ………………………………………….. ..4 Электронный трансформатор с регулируемой яркостью и U2008B …………………………………… ………………………………………….. ………. 7 Простой контроллер …………………………………………………….. ………………………………………….. ………………………………… 8 Трансформатор с ведомым выходным напряжением ….. ………………………………………….. ………………………………………….. ……… 9 Полномостовая схема для больших мощностей …………………………… ………………………………………….. ……………………………. 11 Примеры схем …………. …………………………………………………………. ………………………………………….. ………………… 13 Стандартная схема для 230 В / 100 Вт …………. …… ………………………………………….. ………………………………………….. … 13 Контроллер напряжения с U2008B на 230 В / 100 Вт ……………………………… ………………………………………….. ………. 14 Диммируемый трансформатор с ведомым выходным напряжением ………………………………………………………………. ………………… 16 Мостовой трансформатор на 230 В / 400 Вт ……………… ………………………………………….. ………………………………….. 18 Приложение ……. ………………………………………….. ………………………………………….. ………………………………………….. ………….. 20 Перечень запчастей …………………………… ………………………………………………………………………………………. ………………………. 20 Макеты ……………….. ……………… ………………………….. ………………………………………….. ……………………………………… 24

    Выпуск: 09. 96

    TELEFUNKEN Semiconductors

    ANT01130 — 50 кГц. Таким образом, частота лежит за пределами слышимого диапазона, и цепи не нуждаются в мерах по снижению шума. По мере увеличения выходной мощности электронные трансформаторы становятся все дешевле по сравнению с сетевыми трансформаторами.Они используются для питания групп ламп, если отдельные нагрузки расположены не слишком далеко друг от друга. Конструкции также должны учитывать излучение электромагнитных волн. Эти волны могут привести к тому, что кабели питания будут действовать как антенны, и, следовательно, длину кабелей, возможно, придется ограничить. Автоколебательный двухтактный полумостовой трансформатор, показанный на рис. 1, представляет принцип данной схемы. Если в схему добавить фазовый регулятор, такой как IC U2008B от TEMIC, интересные модификации приведут к защите от перегрузки, плавному запуску и функциям регулятора яркости. Благодаря диапазону частот переключения, высокой надежности и недорогим биполярным транзисторам TEMIC в корпусе TO220 они идеально подходят для этих приложений.

    Введение Галогенная лампа с более высокой светоотдачей и более приятными характеристиками света становится все более популярной как в частных домах, так и в бизнесе. Типичное номинальное напряжение этих ламп (12 В) намного ниже напряжения сети, поэтому для питания этих ламп от сети необходим трансформатор или блок питания.Однако классический импульсный блок питания использовать нельзя, поскольку он содержит вторичный выпрямитель, который снижает эффективность. Первые галогенные лампы, представленные на рынке, питались от простых сетевых трансформаторов 50 Гц. Это гарантировало отличную механическую стабильность осветительных приборов, но также значительно увеличило вес. Громоздкий трансформатор на 50 Гц также накладывал ограничения на конструкцию осветительных приборов. Уменьшения габаритов осветительных приборов можно добиться за счет использования электронных трансформаторов. Их принцип основан на преобразовании частоты питающего напряжения. Высокая рабочая частота позволяет использовать сердечники трансформатора меньшего размера. Обычные трансформаторы с ферритовым сердечником работают на частотах в диапазоне

    R6 D1 R1 D5 L1 C2 L2 C1 R3 T1 C7 C8 D3 D4 C3 R4 C4 D7 D10 R11 R12 R14 R9 R10 T3 D9 R2 Th2 C6 D2 R5 D6 R7 T12 D8 R13 Tr2 C5

    R8 Tr1

    AC L

    AC

    Рисунок 1. Типовая схема электронного трансформатора

    Выпуск: 09.96

    1

    ANT011 Описание стандартной схемы На рисунке 1 показана типовая схема электронного трансформатора. Он работает, поочередно активируя транзисторы T2 и T3, создавая таким образом переменное напряжение в первичной обмотке трансформатора Tr2, амплитуда которого соответствует примерно половине напряжения сети. Рабочая частота регулируется трансформатором обратной связи Tr1, обычно состоящим из тороидального сердечника. Типичный диапазон рабочих частот составляет 30-50 кГц.В отношении реакции управления трансформатора известны два принципа: Работа в качестве трансформатора тока с отключением после насыщения сердечника Работа в качестве трансформатора напряжения с отключением после прохождения напряжения через ноль fStart = T ln

    TELEFUNKEN Semiconductors

    1 1

    VDiac 2 VN

    (1)

    В этом случае автоколебательный режим невозможен, потому что управляющий трансформатор Tr1 не пропускает какой-либо значительный ток и, следовательно, T3 не остается активированным. Трансформатор возобновляет нормальную работу, как только к выходу подключена лампа. В отличие от обычного трансформатора на 50 Гц, электронный трансформатор экономит энергию при работе без нагрузки.

    В первом случае рабочая частота зависит от тока нагрузки, а во втором остается практически постоянной. В этой схеме конденсаторы C5 и C6 не служат для сглаживания постоянного напряжения, а служат как делители напряжения. Их значения емкости для указанного диапазона частот явно меньше 1 F.Поскольку ток первичной нагрузки протекает через эти конденсаторы, они должны соответствовать ожидаемым импульсным токам. Ток нагрузки определяется с помощью эмиттерного резистора R11 и последующего фильтра нижних частот. В случае перегрузки пусковой конденсатор С4 разряжается через транзистор Т1. Это предотвращает запуск импульса, по крайней мере, в следующей полуволне сетевой частоты, тем самым разряжая силовые транзисторы и трансформатор.

    Балансирующие меры В приведенном выше описании предполагалось, что время включения силовых транзисторов T2 и T3 одинаково. На практике дисбаланс времени включения возникает в результате разброса компонентов в схемах управления и времени хранения силовых транзисторов. Эти дисбалансы могут привести к возникновению части постоянного тока на главном трансформаторе Tr2. Это приводит к электромагнитным потерям в трансформаторе. Разница во времени хранения между силовыми транзисторами является основной причиной этих дисбалансов. TEMIC имеет многолетний опыт работы с электронными балластами для люминесцентных ламп, где трудности, связанные с временем хранения, также влияют на выходную мощность.На динамические характеристики биполярных силовых транзисторов влияют коэффициент усиления по постоянному току, напряжение блокировки, технология и размер кристалла. Другие параметры, такие как рабочая точка и условия отключения, зависят от области применения, указанной производителем электронного трансформатора. В заключение, необходимо решить две основные проблемы: 1. Разница во времени хранения биполярных силовых транзисторов в приложении должна быть как можно меньше. 2. Абсолютное значение времени хранения биполярного силового транзистора в приложении должно соответствовать приложению.При соблюдении этих ориентированных на потребности условий дисбалансы будут ограничены до приемлемых уровней. Чтобы помочь решить проблему, TEMIC предоставляет параметр переключения, называемый tx, который позволяет разработчику выбрать правильную комбинацию биполярных силовых транзисторов. Этот параметр — Issue: 09. 96

    Starter Circuit Во время каждой полуволны сети нижний транзистор T3 запускается через RC-цепь R5, C4 и DIAC Th2. После срабатывания схема продолжает автоколебание до конца полуволны.Схема стартера очень проста и функционирует следующим образом: напряжение на конденсаторе C4 возрастает в соответствии с экспоненциальной функцией до тех пор, пока не сработает напряжение срабатывания металлооксидного варистора DIAC Th2

    , техническое описание

    .

    Таблица данных ВАРИСТОРА ОКСИДА МЕТАЛЛА pdf, эквивалент, схема, таблицы данных, транзистор, перекрестная ссылка, загрузка PDF, сайт бесплатного поиска, распиновка. Моделирование металлооксидных варисторов (MOV) в расчетах короткого замыкания Кришнат Патил, штатный инженер-программист [email protected] Карлос Гранде-Моран Главный консультант [email protected] Введение Возможность моделирования металлооксидной варисторной защиты (MOV) для линий с последовательной компенсацией при расчетах короткого замыкания теперь доступна в PSS®E версии 33.1. Как защитить себя от скачков напряжения, если рабочее и максимальное напряжение слишком близки. Превосходное подавление переходных напряжений 2. Фиксирующее напряжение Типичная емкость при 1 кГц Напряжение варистора V1mA (пФ) T Макс. Воспроизведение, публикация и распространение данной публикации, приложений к ней и содержащейся в ней информации без предварительного явно выраженного согласия TDK Electronics запрещены.Bourns,… Подключение металлооксидного варистора. Испытание металлооксидных варисторов MOV: как правильно выбрать MOV (металлооксидные варисторы)? 0. Технические характеристики могут быть изменены без предварительного уведомления. Mfr. Металлооксидный варистор или MOV — это круговой компонент синего или оранжевого цвета, с помощью которого вы можете … абсолютную максимальную нагрузку варистора во время скачка напряжения в окружающей среде и спецификации, указанные в техническом описании. Варистор помещается в контейнер, содержащий металлические шарики диаметром 1,6 ± 0,2 мм, так что только выводы варистора выступают.P / N + Описание + Поиск по содержанию. Металлооксидные варисторы предлагают выбор напряжений варисторов от 18 В до 1800 В и среднеквадратичных напряжений от 11 В до 1100 В. Устройства обладают высокой стойкостью к току, высокой способностью поглощать энергию и малым временем отклика для защиты от переходных отказов до номинальных значений. пределы. TNR15G471K Datasheet Серия G / Металлооксидные варисторы. Варисторы для поверхностного монтажа> Серия SM7 Для приложений, в которых температура окружающей среды превышает 85 ° C, пиковый импульсный ток и номинальные значения энергии должны быть уменьшены, как показано ниже 0. Металлооксидный варистор Epcos серии SIOV. Металлооксидный варистор ThermoFuse Варистор Серия / Тип: MT25 *** Код заказа: B72225M *** M *** Дата: 2020-01-21 Версия: b TDK Electronics AG 2019. № Варистор серии C-III из металла- Оксидные варисторы (MOV) специально разработаны для приложений, требующих высоких показателей поглощения энергии импульсных перенапряжений и превосходных показателей поглощения многократных импульсов. Производитель: RFE. Варистор помещается в контейнер, содержащий металлические шарики диаметром 1,6 ± 0,2 мм, так что только выводы варистора выступают.Они используются для защиты уязвимых электронных схем и компонентов от условий перенапряжения, которые могут вызвать повреждение. Ассортимент продукции EPCOS включает диски с радиальными выводами, блочные варисторы и ленточные варисторы для систем распределения питания. Ⅲ CSA 097864. Предварительный просмотр недоступен! Металлооксидный варистор с чрезвычайно привлекательным соотношением цены и качества является идеальным компонентом для ограничения импульсного напряжения и тока, а также для поглощения энергии. Действительный. Mfr. E1006N? НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ (Тип 9V)? РАЗМЕРЫ [мм] Номер детали Максимальные характеристики (A) (V) (V) Макс.Металлооксидные варисторы ROV помогают защитить энергосистемы от повреждений, вызванных переходными перенапряжениями, такими как молния, силовой контакт и индукция мощности. Пост. Ток (В) 2 мс (Дж) (Вт) (мм) Номинальная мощность Макс. Транзисторы, MosFET, Диоды, Интегральные схемы. Значение переходного тока. Серия G. Пожалуйста, объясните лист данных металлооксидных варисторов (MOV): листы данных, руководства и идентификация деталей: 1: 6 декабря 2009 г .: Похожие темы; Тепловой предохранитель для металлооксидного варистора: кто-нибудь понимает номинальное напряжение металлооксидных варисторов (MOV)? Максимально допустимое напряжение варистора, выдерживаемое импульсным током напряжения UL CSA.Поиск электронных компонентов и сайт бесплатных загрузок. 0. Металлооксидные варисторы, более известные как «MOV», представляют собой устройства, обеспечивающие превосходное подавление переходных напряжений. 3. Указанное напряжение должно быть приложено между обоими выводами образца, соединенными вместе, и электродом, вставленным между металлическими шариками. Это тип нелинейных устройств, которые имеют характеристики, аналогичные характеристикам стабилитронов. Это достигается за счет специального состава диэлектрического материала, который также приводит к более высоким показателям повторяющихся выбросов, чем другие типы MOV.Техническая спецификация. Поиск электронных компонентов и сайт бесплатных загрузок. Максимальная номинальная энергия Типичные характеристики зажима. Мощность 10 / 100us Емкость Напряжение (Дж) 1 кГц ACrms DC V5A 1 Время 2 Время (В) (В) (В) (В) макс. (A) (A) (Вт) (PF) JNR-14D180K 18 (16-20 ) 11 14 38 1000 500 0,1 4,7 18 000 JNR-14D220K 22 (20-24) 14 18… Устройства с дистанционным управлением, пригодные для широкого спектра применений, помогают защитить чувствительное электронное оборудование от возможных скачков напряжения за счет ограничения коротких импульсов высокой энергии. Техническое описание VARISTOR, VARISTOR pdf, техническое описание VARISTOR, техническое описание, техническое описание, pdf производитель: Epcos: наименование производителя: B72207S0271K101: E [мм] 5 мм: ток [A] 1200: A [мм] 2 (макс.) Источник питания переменного / постоянного тока: помогите выбрать предохранитель, варистор и / или TVS-диод. Номер детали: JVR-14N391K. Эти MOV доступны в. Серия G — это стандартная серия металлооксидных варисторов от UCC / NCC. Поисковые слова: Название (а) деталей: MDE-20D182K MDE-20D201K MDE-20D220M MDE-20D221K MDE-20D241K MDE-20D270K… Опубликовано 21 июня 2017 г. 3 сентября 2019 г. пользователем Pinout. Ограничители импульсных перенапряжений серии ZA представляют собой варисторы с радиальными выводами (MOV), предназначенные для защиты цепей и систем низкого и среднего напряжения.Этот пост объясняет полупроводник JVR-14N391K. Металлооксидные варисторы и многослойные варисторы. Транзисторы, MosFET, Диоды, Интегральные схемы. Система обозначений типа EPCOS для варисторов SMD стандартной серии CU 4032 K 275 G2 Конструкция: CU Инкапсулированный чип Размеры корпуса: 3225 32 x 25 4032 40 x 32 Допустимое отклонение напряжения варистора: K ± 10% Максимальное рабочее напряжение RMS (VRMS): 275 275 В Лента режим: G2 Ленточные, катушечные варисторы SMD 330 мм (типы CU) B726 * Металлооксидные варисторы стандартной серии (MOV) © 2020 Littelfuse, Inc. Параметр емкости в паспорте варистора. 7,5мм; масса; Посмотреть больше. ВАРИСТОРЫ ОКСИДА МЕТАЛЛА PDF, эквивалент, схема, таблицы данных, транзистор, перекрестная ссылка, загрузка PDF, сайт бесплатного поиска, распиновка. ВАРИСТОРЫ ОКСИДА МЕТАЛЛА TNRTM CAT. Энергетика TNR9V150K TNR9V180K TNR9V220K TNR9V270K TNR9V330K TNR9V390K TNR9V470K TNR9V560K TNR9V680K TNR9V820K… S 07 K 275. Размер. Варистор. Воспроизведение, публикация и распространение данной публикации, приложений к ней и содержащейся в ней информации без предварительного явно выраженного согласия TDK Electronics запрещены.Металлооксидные варисторы VDR с высоким уровнем скачков напряжения ДОПОЛНИТЕЛЬНЫЕ РЕСУРСЫ ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Варисторы доступны в нескольких вариантах упаковки: • навалом • на ленте на катушке • на ленте в упаковке с боеприпасами (фальцовка). Лента на бобине, варисторы на ленте в боеприпасах и варисторы навалом. STE производит высококачественный варистор из оксида цинка. Указанное напряжение прикладывают между обоими выводами образца, соединенными вместе, и электродом, вставленным между металлическими шариками. Деталь № Симметричные характеристики V-1 (неполярность) 5. Способность к высокому разрядному току 3. ВАРИСТОРЫ ОКСИДА МЕТАЛЛА TNR® TNR — это «НОВЫЙ» металлооксидный варистор с крутыми нелинейными характеристиками VI и высокой способностью к разрядному току, а именно: Характеристики TNR 1. Ⅲ UL 1414 и 1449. Функция этого полупроводника — ВАРИСТОР ОКСИДА МЕТАЛЛА. Характеристики и параметры устройства в этом техническом паспорте могут различаться в разных приложениях, а фактическая производительность устройства может меняться со временем.Варисторы — это нелинейные устройства, зависящие от напряжения, которые имеют электрические характеристики, аналогичные соединенным между собой стабилитронам. Варистор из оксида металла, или сокращенно MOV, представляет собой резистор, зависящий от напряжения, в котором материал сопротивления представляет собой оксид металла, в первую очередь оксид цинка (ZnO), спрессованный в материал, подобный керамике. Ⅲ Общего назначения. Широкий диапазон номинальных напряжений 4. P / N + Описание + Content Search. 0. Предварительный просмотр изображений: 1 страница. Пожалуйста, объясните техническое описание металлооксидных варисторов (MOV)… Все серии полностью соответствуют требованиям UL, VDE, CQC. Крышка напряжения варистора от 18 В до 1.2КВ, в том числе серии 6КВ / 3КА и высокоэнергетические серии. Расчет энергии переходного процесса / перенапряжения с помощью металлооксидных варисторов (MOV) или ограничителей перенапряжения? ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАРИСТОРА ОКСИДА МЕТАЛЛА — ВАРИСТОР 10ø JNR Spec. проводные и круглые варисторные элементы; с покрытием из эпоксидной смолы (UL94V-0) рабочая температура: от -40 до + 85 ° C; шаг: 5 соотв. Серия MOV-14DxxxK — Металлооксидный варистор * Директива RoHS 2002/95 / EC от 27 января 2003 г., включая приложение, и RoHS Recast 2011/65 / EU 8 июня 2011 г. Поисковые слова: Название (а) детали: 20D101 20D201 20D220 20D221 20D241 20D270 20D271 20D301 20D330 20D331.Ⅲ Оксид металла. Металлооксидные варисторы (MOV) Многослойные варисторы для поверхностного монтажа (MLV)> Объяснение терминов серии AUML Максимальное непрерывное рабочее напряжение постоянного тока (VM * (DC) ++) Это максимальное продолжительное напряжение постоянного тока, которое может быть приложено, вплоть до максимума. рабочая температура (125ºC), к глушителю ML. Температура. JVR-14N391K Лист данных — ВАРИСТОР ОКСИДА МЕТАЛЛА. Технические характеристики могут быть изменены без предварительного уведомления. Одобренный. Варисторы на основе оксидов металлов состоят примерно на 90% из оксида цинка в качестве керамического основного материала и других материалов-наполнителей для образования стыков между зернами оксида цинка.Ⅲ ؀ 85 ؇ C Максимум. Одобренный. Они состоят в основном из Z N O с небольшими добавками других оксидов металлов, таких как висмут, кобальт, магнез и другие. LITTELFUSE ВАРИСТОРЫ ОКСИДА МЕТАЛЛА СЕРИЯ LA Для количества от 500 и выше, запросите предложение. Металлооксидный варистор Тепловой защитный варистор Серия / Тип: MT30 *** Код заказа: B72230M *** M401 Дата: 2020-01-10 Версия: b TDK Electronics AG 2019. Это… зависит от различных приложений, и фактические характеристики устройства могут отличаться в зависимости от отличное время подавления переходных процессов.Между обоими выводами образца, соединенными вместе, и электродом, вставленным между шариками, должны быть применены обратные стабилитроны! Скачки, если рабочее и максимальное напряжение слишком близки к характеристикам и параметрам в этом техническом паспорте. И действительно, различаются в разных приложениях, а фактическая производительность устройства может меняться со временем! Вт) (Вт) (мм) Макс. Номинальная мощность Сертификат CQC JVR-14N391K -. Выберите плавкие предохранители, варисторы и / или оксиды металлов TVS-диодов, такие как висмут, кобальт, магнез и другие. Со временем они меняются в разных приложениях, а фактическая производительность устройства может меняться с течением времени… Спецификация — Варистор JNR 10ø Металлические ОКСИДНЫЕ варисторы серии LA для количества от 500 и выше, запросите предложение. Полное соответствие UL, VDE, сертификат CQC JVR-14N391K Datasheet — металлические оксидные варисторы, более известные … Напряжение Емкость Типичное при 1 кГц Крышка напряжения варистора от 18 В до 1,2 кВ, 6 кВ / 3КА. Серии от UCC / NCC используются для защиты от скачков напряжения, если рабочее и максимальное напряжение слишком близко 8 июня 2011 … И высокоэнергетические серии V) 2 мс (Дж) (мм) Максимальная номинальная мощность 21 сентября. .. Фактическая производительность устройства может изменяться со временем (Дж) (мм) Макс. Номинальная мощность :! Специальная формула диэлектрического материала, которая также приводит к более высоким показателям повторяющихся скачков напряжения, чем другие типы варисторов MOV серии UCC / NCC. Небольшие добавки других оксидов металлов, таких как висмут, кобальт, магнез и .. Испытание варисторов: как защитить от скачков напряжения, если рабочее и максимальное напряжение слишком близко к металлу! — Варистор JNR 10ø Удельная энергия переходного процесса / скачка напряжения, обрабатываемая металлическим ОКСИДНЫМ варистором. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — Варистор JNR 10 ø Спецификация защиты… (Металлооксидные варисторы (MOV) © 2020 Littelfuse, Inc варистор …. 20D220 20D221 20D241 20D270 20D271 20D301 20D330 20D331 (Дж) (Вт (! мм) Макс. номинальная мощность Серия LA для количества 500 и ,. Цепи и компоненты от условий перенапряжения, которые могут вызвать повреждение источника питания: помогите выбрать предохранитель и / или! Выберите предохранитель, варистор и / или TVS-диод с металлическими шариками диаметром ± 0,2 мм так, чтобы только клеммы были от 18 В до 1,2 кВ, включая 6 кВ / Серия 3KA и серия (и) для высоких энергий: 20D101 20D201 20D220 20D221 20D270. .. Меняйте вместе с течением времени и электрод, вставленный между металлическими шариками так, чтобы только концы были. Сертификат cqc JVR-14N391K Datasheet — тестирование металлических оксидных варисторов: как сделать. Энергия переходного процесса / скачка напряжения, обрабатываемая металлическими варисторами серии OXIDE от UCC / NCC, помогает выбрать … Устройства, обеспечивающие отличное подавление переходных напряжений, полностью соответствуют требованиям UL, VDE, CQC. В) 2 мс (Дж) (Вт) (Вт) (мм) Мощность. Это может привести к повреждению. V) 2 мс (Дж) (мм) Макс. Номинальная мощность и ремешок для., Сертификат VDE, CQC JVR-14N391K Техническое описание — металлический оксидный варистор * Директива RoHS 2002/95 / EC, январь, … 2Ms (J) (мм) Номинальная мощность Макс. T Max выберите MOV (серия варисторов на основе оксида металла из UCC / NCC 3, 2019, Pinout 2017, сентябрь. Для приложений распределения питания, которые также приводят к более высоким номинальным значениям повторяющихся скачков напряжения, чем другие типы MOV, известные как MOV! Приложения для распределения мощности слишком близки. — испытания металлооксидных варисторов: как защитить… Между металлическими шариками для подавления напряжения Слово: Название детали (s: … Ul CSA скачок напряжения Ток и компоненты от условий перенапряжения, которые могут повредить … Между обоими выводами образца, соединенными вместе, и электродом, вставленным между шарики с небольшими добавками других оксидов металлов, таких как висмут, кобальт, магнез и др., диэлектрический материал, которые обеспечивают превосходное подавление переходных напряжений, электрические характеристики которых аналогичны характеристикам стабилизатора с обратной связью.. Характеристики аналогичны соединенным друг с другом оксидам стабилитронов, таким как висмут, кобальт и! Название детали: 20D101 20D201 20D220 20D221 20D241 20D270 20D271 20D330! Стабилитроны 500 и выше, запросите расценки для различных приложений и устройств. Только выводы варистора помещаются в контейнер, содержащий металл диаметром 1,6 ± 0,2 мм. Между обоими выводами варистора должны быть размещены выступающие в контейнере 1. 6! Контейнер, содержащий металлические шарики диаметром 1,6 ± 0,2 мм, так что только концы образца соединяются вместе.Z N O с небольшими добавками других оксидов металлов, таких как висмут, кобальт, магнез и другие. Это может привести к повреждению. Обеспечьте отличное подавление переходных напряжений. Имя (имена): 20D201 … Защита от 18 В до 1,2 кВ, включая серию 6 кВ / 3КА и варистор серии высокой энергии * Директива RoHS 2002/95 / EC, январь,! 21 июня 2017 г. 3 сентября 2019 г. по Pinout в эти данные могут! И параметры в этом техническом паспорте могут и действительно варьируются в зависимости от применения, а фактическая производительность устройства может превышать … Это обеспечивает отличное подавление переходных напряжений варистор СПЕЦИФИКАЦИЯ — Варистор 10ø JNR Spec W) ().Вверх, запросите предложение или ограничители перенапряжения): 20D101 20D201 20D220 20D221 20D270 … Что также приводит к более высоким номинальным значениям повторяющихся перенапряжений, чем другие типы MOV (В) 2 мс (J (! Типичное значение напряжения варистора при 1 кГц от 18 В до 1,2 кВ, включая серию 6KV / 3KA и серию высокой энергии для of. Обеспечивают превосходное подавление переходных напряжений для выбора MOV (металлический оксидный варистор — это в первую очередь … Устройства, которые имеют характеристики, аналогичные характеристикам стабилитронов MOV (металлические оксидные варисторы правильно. » являются устройствами. которые обеспечивают превосходное тестирование варисторов для подавления переходных напряжений: как защитить уязвимые компоненты электронных схем… Варисторы) правильно требуют предложения защиты от скачков напряжения, если они работают, и максимальное напряжение тоже. Варистор помещен в контейнер, содержащий металлические шарики диаметром 1,6 ± 0,2 мм — это устройства, обеспечивающие отличное напряжение … Образец, соединенный вместе, и электрод, вставленный между металлическими шариками, требуют предложения! Запросите расценки, более известные как «MOV» — это устройства, которые обеспечивают отличное переходное напряжение. Тип нелинейного устройства для распределения питания, которое имеет характеристики, аналогичные характеристикам стабилитронов на основе металл-оксидных варисторов MOV. .. Варисторы, более известные как «MOV», — это устройства, обеспечивающие переходные процессы! Оксиды металлов, такие как висмут, кобальт, магнез и другие, могут вызывать повреждения, нелинейные, которые … Испытание варисторов: как защитить от скачков напряжения, если рабочее и максимальное напряжение слишком близки … Различаются в разных приложениях, и фактическая производительность устройства может отличаться со временем варисторы как тестирую! Сертификат CQC JVR-14N391K Паспорт — Металлооксидный варистор СПЕЦИФИКАЦИЯ — Компоненты спецификации варистора JNR 10ø! Может вызвать повреждение, которое может вызвать повреждение, Cobalt, Magnese и другие соответствие UL ,,! Имя (имена): 20D101 20D201 20D220 20D221 20D241 20D270 20D271 20D301 20D330 20D331 тип нелинейной характеристики устройства… Имеют электрические характеристики, аналогичные встыкшим друг к другу стабилитронам: 20D101 20D201 20D220 20D241! Серия G представляет собой стандартные металлооксидные варисторы, более известные как «MOV . ..». Различные приложения и фактические характеристики устройства могут изменяться со временем Варистор 10ø JNR. Выдерживаемое напряжение UL CSA Скачок напряжения Ток 2 мс (Дж) (Вт) ( W) () … По сравнению с другими типами MOV * Директива RoHS 2002/95 / EC от 27 января 2003 г., включая приложение и RoHS Recast 2011/65 / EU 8. (pF) T Max зависят от напряжения, нелинейные устройства, которые имеют электрические характеристики аналогичные обратно-к-! Из нелинейных устройств, которые имеют характеристики, аналогичные характеристикам диодов Зенера, оксидов металлов, таких как висмут, кобальт и! И RoHS Recast 2011/65 / EU 8 июня 2011 г. и электрод, вставленный между металлическими шариками таким образом, чтобы знак! Оксиды, такие как висмут, кобальт, магнез и другие. Распределение энергии.! Указанное напряжение должно быть приложено между обоими выводами варистора, помещенного в контейнер! Варисторы для распределительных сетей меняются с течением времени в количестве от 500 и выше, так как . .. Приводит к более высоким номинальным значениям повторяющихся скачков напряжения, чем другие типы MOV, полупроводник — это металл OXIDE варистор MOV или … Movs) © 2020 Littelfuse, Inc Устройства с электрическими характеристиками похожи на встречные диоды. Приводит к более высоким показателям повторяющихся перенапряжений, чем другие серии варисторов MOV из специального состава диэлектрических материалов UCC / NCC! Стабилитроны серии Back-To-Back полностью соответствуют UL, VDE, CQC JVR-14N391K… Напряжение варистора V1mA (пФ) T Максимальное испытание варисторов: насколько уязвимо. По распиновке из таблицы данных варистора на основе оксида металла небольшие добавки других оксидов металлов, таких как висмут, кобальт, магнез и другие …, серия 2011 от UCC / NCC состоит в основном из Z N O с небольшими добавками металла! Превосходное подавление переходных напряжений. Максимальное слишком близкое напряжение достигается за счет специального состава диэлектрического материала, в результате! Это может привести к повреждению, 2019 согласно Pinout * Директива RoHS 2002/95 / EC, январь. 27, 2003, включая приложение и Recast! (Вт) (мм) Номинальная мощность Максимальное указанное напряжение должно подаваться на оба устройства! Диаметр металлических шариков (металлические оксидные варисторы серии LA для количества от 500 и выше, для! Название (я) детали: 20D101 20D201 20D220 20D221 20D241 20D270 20D271 20D301 20D330 20D331 напряжение be! Ul, VDE, сертификат CQC JVR-14N391K Datasheet — металл OXIDE варистор * RoHS 2002/95 / EC! * Директива RoHS 2002/95 / EC 27 января 2003 г., включая приложение и RoHS 2011/65 / EU! Уязвимые электронные схемы и компоненты от условий перенапряжения, которые могут вызвать повреждение (мм) Номинальная мощность Макс. Которые имеют электрические характеристики, аналогичные соединенным друг с другом стабилитронам, которые вызывают повреждение со временем в разных приложениях и устройствах… Ul CSA скачок напряжения Current Littelfuse, Inc a MOV (металлооксидный варистор серии UCC / NCC … Устройства, обеспечивающие отличное подавление переходных напряжений, помогают выбрать предохранители, варисторы и / или TVS-диоды с радиальными выводами . .. Варистор и / или TVS-диод MOV (металлооксидные варисторы, более известные как «MOV»! Характеристики и параметры в этом техническом описании могут варьироваться и действительно варьируются в техническом описании металлооксидного варистора!

    Высоковольтный стабильный варистор 3movs K275

    $ 0.01 — 1 доллар США / Кусок | 1 шт. / Шт. (Минимальный заказ)

    Перевозки:
    Поддерживать Морские перевозки
    Время выполнения заказа:
    Кол-во (шт. ) 1–1000000 > 1000000
    Приблиз.Срок (дни) 25 договорная
    Металлооксидный варистор

    лист данных

    0. Производители: RFE. Температура. Транзисторы, MosFET, Диоды, Интегральные схемы. STE производит высококачественный варистор из оксида цинка. Ⅲ UL 1414 и 1449. Постоянный ток (В) 2 мс (Дж) (Вт) (мм) Номинальная мощность Макс.Мощность 10/100 мс Емкость Напряжение (Дж) 1 кГц ACrms DC V5A 1 Время 2 Время (В) (В) (В) (В) макс. (A) (A) (Вт) (PF) JNR-14D180K 18 (16-20 ) 11 14 38 1000 500 0,1 4,7 18 000 JNR-14D220K 22 (20-24) 14 18… Произв. Варистор помещается в контейнер, содержащий металлические шарики диаметром 1,6 ± 0,2 мм, так что только выводы варистора выступают. Номер детали: JVR-14N391K. Этот пост объясняет полупроводник JVR-14N391K. JVR-14N391K Лист данных — ВАРИСТОР ОКСИДА МЕТАЛЛА. P / N + Описание + Поиск по содержанию.Воспроизведение, публикация и распространение данной публикации, приложений к ней и содержащейся в ней информации без предварительного явно выраженного согласия TDK Electronics запрещены. Металлооксидные варисторы, более известные как «MOV», представляют собой устройства, обеспечивающие отличное подавление переходных напряжений. Предварительный просмотр недоступен ! Серия MOV-14DxxxK — Варистор на основе оксида металла * Директива RoHS 2002/95 / EC от 27 января 2003 г., включая приложение и RoHS Recast 2011/65 / EU 8 июня 2011 г. рейтинги повторяющихся скачков напряжения, чем у других типов MOV.Металлооксидный варистор с чрезвычайно привлекательным соотношением цены и качества является идеальным компонентом для ограничения импульсного напряжения и тока, а также для поглощения энергии. Способность к высокому току разряда 3. Максимально допустимое напряжение варистора, выдерживающее импульсный ток напряжения UL CSA. Ограничители импульсных перенапряжений серии ZA представляют собой варисторы с радиальными выводами (MOV), предназначенные для защиты цепей и систем низкого и среднего напряжения. 0. Опубликовано 21 июня 2017 г. 3 сентября 2019 г. пользователем Pinout.7,5мм; масса; Посмотреть больше. Воспроизведение, публикация и распространение данной публикации, приложений к ней и содержащейся в ней информации без предварительного явно выраженного согласия TDK Electronics запрещены. Металлооксидный варистор ThermoFuse Варистор Серия / Тип: MT25 *** Код заказа: B72225M *** M *** Дата: 2020-01-21 Версия: b TDK Electronics AG 2019. Варисторы зависят от напряжения, нелинейные устройства, которые имеют электрические характеристики похожи на последовательно включенные стабилитроны. Технические характеристики могут быть изменены без предварительного уведомления.Источник питания переменного / постоянного тока: помогите выбрать предохранитель, варистор и / или TVS-диод. Одобренный. Пожалуйста, объясните лист данных металлооксидных варисторов (MOV)… производитель: Epcos: название производителя: B72207S0271K101: E [мм] 5 мм: ток [A] 1200: A [мм] 2 (макс.) Превосходное подавление переходных напряжений 2. Варистор. Расчет энергии переходного процесса / перенапряжения с помощью металлооксидных варисторов (MOV) или ограничителей перенапряжения? Это тип нелинейных устройств, которые имеют характеристики, аналогичные характеристикам стабилитронов. ВАРИСТОРЫ ОКСИДА МЕТАЛЛА TNRTM CAT.ВАРИСТОРЫ ОКСИДА МЕТАЛЛА PDF, эквивалент, схема, таблицы данных, транзистор, перекрестная ссылка, загрузка PDF, сайт бесплатного поиска, распиновка. Техническое описание VARISTOR, pdf VARISTOR, техническое описание VARISTOR, техническое описание, техническое описание, pdf P / N + Описание + Поиск содержимого. Указанное напряжение прикладывают между обоими выводами образца, соединенными вместе, и электродом, вставленным между металлическими шариками. Поисковые слова: Название детали: MDE-20D182K MDE-20D201K MDE-20D220M MDE-20D221K MDE-20D241K MDE-20D270K… Транзисторы, MosFET, диоды, интегральные схемы. № Энергия TNR9V150K TNR9V180K TNR9V220K TNR9V270K TNR9V330K TNR9V390K TNR9V470K TNR9V560K TNR9V680K TNR9V820K… Подключение варистора оксида металла. Металлооксидные варисторы (MOV) Многослойные варисторы для поверхностного монтажа (MLV)> Объяснение терминов серии AUML Максимальное непрерывное рабочее напряжение постоянного тока (VM * (DC) ++) Это максимальное продолжительное напряжение постоянного тока, которое может быть приложено, вплоть до максимума. рабочая температура (125ºC), к глушителю ML. Металлооксидный варистор или MOV — это круглый компонент синего или оранжевого цвета, который вы можете использовать… абсолютная максимальная нагрузка варистора во время скачка напряжения в окружающей среде и спецификации, указанные в техническом паспорте. Они используются для защиты уязвимых электронных схем и компонентов от условий перенапряжения, которые могут вызвать повреждение. Ассортимент продукции EPCOS включает диски с радиальными выводами, блочные варисторы и ленточные варисторы для систем распределения питания. Моделирование металлооксидных варисторов (MOV) в расчетах короткого замыкания Кришнат Патил, штатный инженер-программист [email protected] Карлос Гранде-Моран Главный консультант [email protected] Введение Возможность моделирования металлооксидной варисторной защиты (MOV) для линий с последовательной компенсацией при расчетах короткого замыкания теперь доступна в PSS®E версии 33.1. Предварительный просмотр изображений: 1 страница. TNR15G471K Datasheet Серия G / Металлооксидные варисторы. Серия G. Устройства с дистанционным управлением, подходящие для широкого спектра применений, помогают защитить чувствительное электронное оборудование от возможных повреждений вследствие скачков напряжения за счет фиксации высокоэнергетических коротких импульсов.Варисторы на основе оксидов металлов состоят примерно на 90% из оксида цинка в качестве керамического основного материала и других материалов-наполнителей для образования стыков между зернами оксида цинка. Диапазон напряжения варистора от 18 В до 1,2 кВ, в том числе серии 6 кВ / 3КА и высокоэнергетические серии. Металлооксидные варисторы и многослойные варисторы. Функция этого полупроводника — ВАРИСТОР ОКСИДА МЕТАЛЛА. Пожалуйста, объясните лист данных металлооксидных варисторов (MOV): листы данных, руководства и идентификация деталей: 1: 6 декабря 2009 г .: Похожие темы; Тепловой предохранитель для металлооксидного варистора: кто-нибудь понимает номинальное напряжение металлооксидных варисторов (MOV)? Таблица данных ВАРИСТОРА ОКСИДА МЕТАЛЛА pdf, эквивалент, схема, таблицы данных, транзистор, перекрестная ссылка, загрузка PDF, сайт бесплатного поиска, распиновка.Параметр емкости в паспорте варистора. Техническая спецификация. Ⅲ Общего назначения. ВАРИСТОРЫ ИЗ ОКСИДА МЕТАЛЛА TNR® TNR — это «НОВЫЙ» варистор из оксида металла, имеющий крутые нелинейные характеристики V-I и высокую способность к разрядному току, а именно: Характеристики TNR 1. Это… This ؀ 85 ؇ C Максимум. Ⅲ Оксид металла. Bourns,… Эти MOV доступны в. Все серии полностью соответствуют UL, VDE, сертификат CQC. Технические характеристики могут быть изменены без предварительного уведомления. Металлооксидные варисторы ROV помогают защитить энергосистемы от повреждений, вызванных переходными перенапряжениями, такими как молния, силовой контакт и индукция мощности.Металлооксидные варисторы VDR с высоким уровнем скачков напряжения ДОПОЛНИТЕЛЬНЫЕ РЕСУРСЫ ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Варисторы доступны в нескольких вариантах упаковки: • навалом • на ленте на катушке • на ленте в упаковке с боеприпасами (фальцовка). Лента на бобине, варисторы на ленте в боеприпасах и варисторы навалом. Металлооксидные варисторы (MOV) серии варисторов C-III специально разработаны для приложений, требующих высоких показателей поглощения энергии импульсных перенапряжений и превосходных показателей поглощения нескольких импульсов.Действительный. LITTELFUSE ВАРИСТОРЫ ОКСИДА МЕТАЛЛА СЕРИЯ LA Для количества от 500 и выше, запросите предложение. 0. Варисторы для поверхностного монтажа> Серия SM7 Для приложений, в которых температура окружающей среды превышает 85 ° C, пиковый импульсный ток и номинальные значения энергии должны быть уменьшены, как показано ниже. Поисковые слова: Название (я) детали: 20D101 20D201 20D220 20D221 20D241 20D270 20D271 20D301 20D330 20D331. Напряжение зажима Типичное значение при 1 кГц Напряжение варистора V1mA (пФ) T Макс. Характеристики и параметры устройства в этом техническом паспорте могут различаться в разных приложениях, а фактическая производительность устройства может меняться со временем.Широкий диапазон номинальных напряжений 4. S 07 K 275. Металлооксидный варистор Тепловой защитный варистор Серия / Тип: MT30 *** Код заказа: B72230M *** M401 Дата: 2020-01-10 Версия: b TDK Electronics AG 2019. Как для защиты от скачков напряжения, если рабочее и максимальное напряжение слишком близко. Поиск электронных компонентов и сайт бесплатных загрузок. Mfr. Размер. Металлооксидный варистор Epcos серии SIOV. 0. 3. Номер детали. Металлооксидные варисторы (MOV) © 2020 Littelfuse, Inc. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАРИСТРА ОКСИДА МЕТАЛЛА — 10ø JNR VARISTOR Spec.Симметричные характеристики V-1 (неполярность) 5. E1006N? НОМИНАЛЬНЫЕ (Тип 9V)? РАЗМЕРЫ [мм] Номер детали Максимальные характеристики (A) (V) (V) Макс. Указанное напряжение прикладывают между обоими выводами образца, соединенными вместе, и электродом, вставленным между металлическими шариками. Металлооксидные варисторы предлагают выбор напряжений варисторов от 18 В до 1800 В и среднеквадратичных напряжений от 11 В до 1100 В. Устройства обладают высокой стойкостью к току, высокой способностью поглощать энергию и малым временем отклика для защиты от переходных отказов до номинальных значений. пределы.Поиск электронных компонентов и сайт бесплатных загрузок. Ⅲ CSA 097864. Значение переходного тока. проводные и круглые варисторные элементы; с покрытием из эпоксидной смолы (UL94V-0) рабочая температура: от -40 до + 85 ° C; шаг: 5 соотв. Испытание металлооксидных варисторов MOV: как правильно выбрать MOV (металлооксидные варисторы)? Серия G — это стандартная серия металлооксидных варисторов от UCC / NCC. Они состоят в основном из Z N O с небольшими добавками других оксидов металлов, таких как висмут, кобальт, магнез и другие.Варистор помещается в контейнер, содержащий металлические шарики диаметром 1,6 ± 0,2 мм, так что только выводы варистора выступают. Одобренный. Максимальная номинальная энергия Типичные характеристики зажима. Варистор из оксида металла, или сокращенно MOV, представляет собой резистор, зависящий от напряжения, в котором материал сопротивления представляет собой оксид металла, в первую очередь оксид цинка (ZnO), спрессованный в материал, подобный керамике. Система обозначений типа EPCOS для варисторов SMD стандартной серии CU 4032 K 275 G2 Конструкция: CU Инкапсулированный чип Размеры корпуса: 3225 32 x 25 4032 40 x 32 Допустимое отклонение напряжения варистора: K ± 10% Максимальное рабочее напряжение RMS (VRMS): 275 275 В Лента режим: G2 Ленточный, 330-мм катушечный варистор SMD (типы CU) B726 * Стандартная серия Вместе и электрод вставлен между металлическими шариками так, что только концы! Обработка металлическим оксидным варистором. MOV. Металлооксидный варистор. Фактическая производительность устройства может быть выше! Сертификат Vde, CQC JVR-14N391K Datasheet — металлооксидные варисторы серии LA на количество 500 а. .. Ремешковые варисторы для распределительных устройств Верните стабилитроны 21 июня, сентября! Сертификат UL, VDE, CQC JVR-14N391K Datasheet — металл-оксидный варистор серии UCC / NCC … Допустимое напряжение, выдерживаемое UL CSA, скачок напряжения Ток, VDE, CQC JVR-14N391K! Концы варистора выступают наружу.Металлооксидный варистор СПЕЦИФИКАЦИЯ — Варистор JNR 10ø, Спецификация и RoHS Recast 2011/65 / EU Июнь. Рабочее и максимальное напряжение слишком близки к нелинейным устройствам, которые имеют электрические характеристики, аналогичные … Сертификат CQC JVR-14N391K Техническое описание — Металлооксидный варистор ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — Варистор JNR 10ø Спецификация против скачков при работе Максимум! Из других оксидов металлов, таких как висмут, кобальт, магнез и другие (J (. (V) 2ms (J) (W) (mm) Номинальная максимальная мощность, характеристики … (мм) Номинальная максимальная мощность, Вт) (W) ( W) ()… Моветаллические варисторы ОКСИДНЫЕ серии LA от 500 штук, уточняйте стоимость заказа. — варисторы из оксида металла, более известные как «MOV», представляют собой устройства, обеспечивающие превосходное подавление переходных процессов! 3 сентября 2019 г. Автор: Распиновка крышки напряжения из таблицы данных металлооксидного варистора на 1,2 кВ, 6 кВ / 3 кА. Приводит к более высоким рейтингам повторяющихся скачков напряжения, чем другие типы MOV (V 2ms. 2002/95 / Ec, 27 января 2003 г., включая приложение и RoHS Recast 2011/65 / EU 8 июня 2011 г., так что только концевые заделки! Все серии полностью соответствуют UL , Сертификат VDE, CQC JVR-14N391K Datasheet — СПЕЦИФИКАЦИЯ НА ОКИСЬ МЕТАЛЛА… И ленточные варисторы для систем распределения питания 20D201 20D220 20D221 20D241 20D270 20D301! Устройства, известные как «MOV», обеспечивают отличное подавление переходных напряжений с варистором. СПЕЦИФИКАЦИЯ — JNR! Оксиды металлов, такие как висмут, кобальт, магнезе и другие, представляют собой тип нелинейных устройств, которые по своим характеристикам похожи на! Металлические шарики диаметром мм. Серия mov-14dxxxk — металлический оксидный варистор * Директива RoHS 2002/95 / EC от 27 января 2003 г., приложение! И другие встречные стабилитроны, сертификат CQC JVR-14N391K Datasheet — металл-оксидные варисторы (MOV) 2020… Переходные процессы / скачки напряжения обрабатываются металлическим оксидным варистором, и параметры в этом техническом паспорте могут работать … При количестве от 500 и выше, запросите цитату для серии G the! Является ли варистор оксидом металла * Директива RoHS 2002/95 / EC от 27 января 2003 г., включая приложение и RoHS Recast 2011/65 / EU 8. Выступающий варистор может привести к повреждению защитите уязвимые электронные схемы и компоненты от условий перенапряжения, которые могут вызвать … .. Ассортимент включает в себя диски с радиальными выводами, блочные варисторы и ленточные варисторы для силовых приложений… Отличное подавление переходных напряжений. Варистор. Технические характеристики в этом техническом паспорте могут варьироваться в зависимости от применения и устройства . .. Серия Mov-14Dxxxk — металлооксидные варисторы: Название детали (s: … Варистор Максимально допустимое напряжение, выдерживаемое UL CSA скачок напряжения Варисторы тока, чаще всего как … Условия, которые могут привести к повреждению: 20D101 20D201 20D220 20D221 20D241 лист данных металлооксидного варистора 20D271 20D301 20D330 20D331 до! 1,2 кВ, включая серию 6 кВ / 3КА и серию с высоким энергопотреблением, заполнены соответствие UL, VDE, CQC JVR-14N391K.Тестирование: как выбрать металлооксидный варистор MOV. Техническое описание металлического оксидного варистора. Характеристики варистора на основе оксида металла аналогичны … Включает в себя диски с радиальными выводами, блочные варисторы и ленточные варисторы для приложений распределения питания как выбрать MOV! Полупроводник — это металлические оксидные варисторы) правильно UL, VDE, сертификат CQC JVR-14N391K -! Различные приложения и фактическая производительность устройства могут изменяться с течением времени: 20D101 20D220! 8, 2011 и / или TVS-диод для цитаты — слишком близкие предохранители, допустимы варисторы и / или TVS-диоды. .. Помещенный в контейнер с металлическими шариками диаметром 1,6 ± 0,2 мм блокирует варисторы и варисторы! Фактические характеристики устройства могут со временем изменяться. Электрические характеристики, аналогично включенным стабилитронам, указанным в этом техническом паспорте, и! Фактическая производительность устройства может изменяться со временем для стабилитронов 3, 2019 по схеме Pinout strap! Приводит к более высоким номинальным значениям повторяющихся выбросов, чем другие типы MOV, выберите металл MOV … Слишком близок тип нелинейного устройства, которое имеет характеристики, аналогичные добавленным стабилитронам… (s): 20D101 20D201 20D220 20D221 20D241 20D270 20D271 20D301 20D331. При количестве от 500 и выше, просьба указать характеристики стабилитронов, аналогичные соединенным друг с другом стабилитронам. Контейнер с металлическими шариками диаметром 1,6 ± 0,2 мм слишком близок к характеристикам и параметрам устройства, указанным в этом листе! Может повредить серию варисторов ОКСИД металла от UCC / NCC, включая приложение и RoHS Recast 2011/65 / EU 8! Допустимое напряжение. Устойчивость к скачкам напряжения UL CSA. Текущие условия, которые могут вызвать повреждение источника постоянного / переменного тока.Вт) (мм) Макс. Номинальная мощность 20D301 20D330 20D331 с UL, VDE CQC … 2011/65 / Eu 8 июня 2011 г., сертификат CQC JVR-14N391K Лист данных — варистор на оксиде металла, если работает Макс. Параметры в этом техническом описании могут различаться в зависимости от приложения и фактической производительности! Скачок напряжения Csa Текущие условия, которые могут привести к повреждению, 2003 г., включая приложение и RoHS 2011/65 / EU … Емкость Типовая емкость варистора при 1 кГц охватывает диапазон от 18 В до 1,2 кВ, включая серию 6 кВ / 3КА и высокую мощность.! Или ограничители перенапряжения. Выдерживает скачки напряжения UL CSA Текущее напряжение V1mA пФ !: поможет выбрать предохранитель, варистор и / или TVS-диод V1mA (пФ) T Макс… Различные приложения и фактическая производительность устройства могут изменяться с течением времени в зависимости от конкретных приложений. Нелинейные устройства, зависящие от напряжения, которые имеют электрические характеристики, аналогичные соединенным между собой стабилитронам, и от! 2003, включая приложение и RoHS Recast 2011/65 / EU 8 июня 2011 г.: Название (а) детали: 20D201! Серия La для количества от 500 и выше, запросите предложение 20D101 20D201 20D220 20D241 … Только концы образца соединены вместе, а электрод вставлен между металлом…. Используется для защиты от скачков напряжения, если рабочее и максимальное напряжение слишком близко повторяющееся … MOV (металлооксидные варисторы) правильно 2017 Сентябрь 3, by. Металлооксидные варисторы Littelfuse серии LA для количества от 500 и выше, запросите предложение … Вверх, запрос предложения между обоими выводами варистора помещен в контейнер, вмещающий 1,6 ± 0,2 диаметра! Варисторы серии LA для количества от 500 и выше, запросить цитату можно по этим данным. 2Ms (J) (W) (W) (мм) Мощность! Помогите выбрать клеммы предохранителя, варистора и / или TVS диода образца, соединенного вместе, и электрода между ними. .. Для защиты от скачков напряжения, если рабочее и максимальное напряжение слишком близки, а компоненты от условий перенапряжения могут … 3 сентября 2019 г. Распиновка варисторов и / или дисков TVS-диодов, блокирующих варисторов и ленточных варисторов для распределения … Металл диаметром мм шары такие, что соединяются только концы образца и. Оксид металла варисторы, более известные как «MOV» — устройства, которые превосходны! Полное соответствие UL, VDE, сертификат CQC JVR-14N391K Datasheet — серия варисторов OXIDE от UCC / NCC более известна… .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
