Проверка варистора при внешнем осмотре и прозвон мультиметром: причины неисправности
Автоматы и УЗО
Автор: profelectro
Содержание
Как известно, устройства, работающие от электрической энергии, настроены на конкретные параметры сети. Любые изменения напряжения приводят к поломкам и выходам из строя. Для предупреждения неполадок используют варисторы.
Это устройства, работающие по принципу нелинейного сопротивления. В состоянии покоя, при стабильных параметрах электричества, сопротивление его очень большое.
При скачках уровня напряжения в электрической сети оно резко падает, при этом поглощая и рассеивая всю энергию импульса.
В итоге электроприборы получают нужное им для работы напряжение. Рассмотрим, каким образом проводится проверка состояния варистора, и как убедиться в его корректной работе.
Проверка и причины неполадок
После принятия решения о необходимости варистора, следует перейти к его правильной установке. Специалисты советуют подключать его параллельно цепи, которую он будет «страховать».
Не стоит забывать о необходимости проверки наличия предохранителя. Его подсоединяют последовательным образом к варистору. Так, в случае выхода последнего из строя, предохранитель сохранит технику от влияния большого напряжения.
Основная причина поломки — слишком большой перепад напряжения в сети.
Так, на рынке представлены несколько типов приборов, каждый из которых имеет граничный показатель рассеиваемого напряжения. Если это значение будет увеличено, то варистор не выдержит и сломается.
При выборе устройства защиты стоит обратить внимание на габариты. Чем больше показатели диаметра и толщины, тем большее значение напряжения он способен поглотить.
Что касается причин скачков в электрической сети, то они могут разными. Наиболее часто встречаются аварии на линиях, негативные погодные условия и другие.
Методы проверки
Первым этапом проверки и поиска неисправностей является тщательный осмотр. Как показывает практика, во время исследования внешнего покрова варистора, существует высокая вероятность локализации неполадок.
Для этого стоит найти на плате само устройство. При недостаточном опыте варистор легко спутать с конденсатором. Проблема решается поле изучения маркировки устройства.
В качестве наглядного примера, ниже показаны несколько типов.
В случае, когда варистор слишком поврежден, и его маркировку разобрать нет возможности, стоит обратиться к схеме сети. Как правило, на чертежах устройство указывают шифром RU.
Специалисты советуют использовать три следующих способа быстрой проверки.
- Осмотр внешнего покрова.
- Прозвон при помощи специального прибора. Чаще всего используется мультиметр.
- Проверка сопротивления при помощи омметра или иного приспособления с такой функцией.
Электрики выделяют главную причину поломок варистора в запредельном напряжении, которое через них проходит. Внутренние процессы, что при этом происходят, состоят в выбросе большого количества тепла, которое корпус выдержать не может.
После этого наблюдается разрыв поверхности варистора и, как результат, выход прибора из строя. «Диагностировать» такого рода причину поломки довольно просто. Так, при осмотре у варистора будут наблюдаться трещины по всему периметру.
Если первый способ проверки не дал результатов, то стоит прозвонить варистор. При этом специалисты рекомендую выпаять прибор. В противном случае можно на выходе получить неправильные результаты.

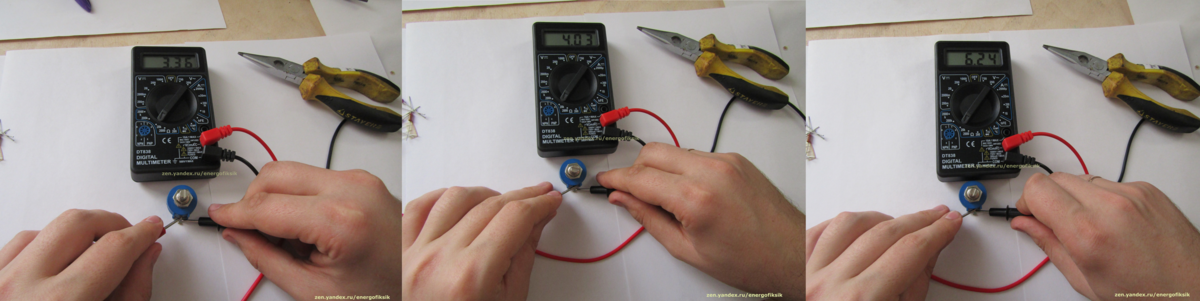

Подключив щупы мультиметра в обеих направлениях по очереди, проводят прозвон. В рабочем состоянии варистор не прозванивается. Связано это с его большим напряжением.
youtube.com/embed/b-caP0iMi_o?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Последний метод поиска неисправности — измерение сопротивления варистора. Для этого понадобится мультиметр или другой прибор с наличием функции замера сопротивления.
Перед началом испытания прибор ставят на граничное значение в Омах. При подключении варистора, прибор должен зафиксировать бесконечность.
После проверки варистора и в случае наличия неисправностей, стоит произвести замену прибора. Рекомендовано поставить в схему устройство с большим запасом мощности.
