Варистор на схеме обозначение: используем мультиметр и другие способы

Как проверить варистор мультиметром: пошаговая инструкция

Общие сведения

Варистор (varistor) является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение (УГО) представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения. На схемах обозначается znr. Если их больше одного, то обозначается в следующем виде: znr1, znr2 и т. д.

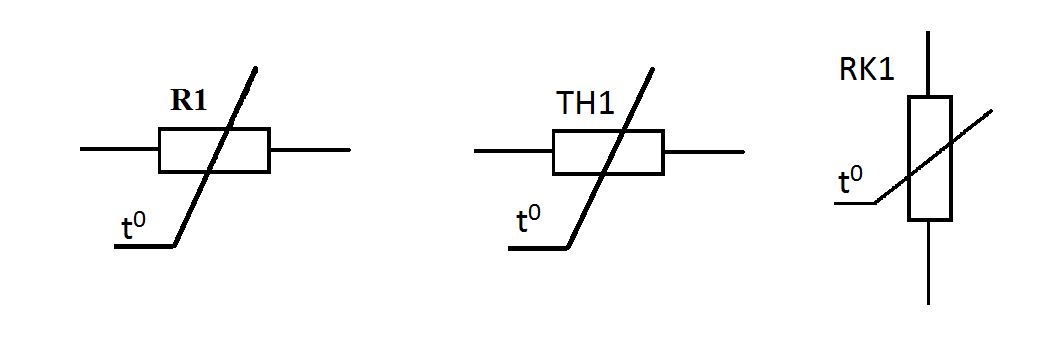

Рисунок 1 — УГО варистора.

Многие начинающие радиолюбители путают переменный резистор и варистор. Принцип действия, основные характеристики и параметры этого элемента отличаются от переменного резистора. Кроме того, распространенной ошибкой составления электрических принципиальных схем является неверное его УГО. Варистор выглядит как конденсатор и распознается только по маркировке.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

1. Визуальный осмотр.
2. Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов.

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Источник: samelectrik.ru

Виды и принцип работы

Полупроводниковые резисторы классифицируются по напряжению, поскольку от этого зависит их сфера применения. Их всего 2 вида:

1. Высоковольтные с рабочим напряжением до 20 кВ.
2. Низковольтные, напряжение которых находится в диапазоне от 3 до 200 В.

Все они применяются для защиты цепей от перегрузок: первые — для защиты электросетей, электрических машин и установок; вторые служат для защиты радиокомпонентов в низковольтных цепях. Принцип работы варисторов одинаков и не зависит от его вида.

В исходном состоянии он обладает высоким сопротивлением, но при превышении номинального значения напряжения оно падает. В результате этого, по закону Ома для участка цепи, значение силы тока возрастает при уменьшении величины сопротивления. Варистор при этом работает в режиме стабилитрона. При проектировании устройства и для корректной его работы следует учитывать емкость варистора, значение которой прямо пропорционально площади и обратно пропорционально его толщине.

Для того чтобы правильно подобрать элемент для защиты от перегрузок в цепях питания устройства, следует знать величину сопротивления источника на входе, а также мощность импульсов, образующихся при коммутации. Максимальное значение силы тока, пропускаемое варистором, определяет величину длительности и периода повторений выбросов амплитудных значений напряжения.

Маркировка и основные параметры

Маркировка варисторов отличается, поскольку каждый производитель этих радиокомпонентов имеет право устанавливать ее самостоятельно. Это, прежде всего, связано с его техническими характеристиками. Например, различия по напряжениям и необходимым уровням тока для его работы.

Вам это будет интересно Характеристика и схема подключения электросчётчика СО-505

Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m. Наибольшей популярностью пользуется варистор, маркировка которого — CNR (бывают еще hel, vdr, jvr). Кроме того, к ней прикрепляется цифробуквенный индекс 14d471k, и расшифровывается этот вид обозначения следующим образом:

1. CNR — металлооксидный тип.
2. 14 — диаметр прибора, равный 14 мм.
3. D — радиокомпонент в форме диска.
4. 471 — максимальное значение напряжения, на которое он рассчитан.
5. К — допустимое отклонения классификационного напряжения, равное 10%.

Существуют технические характеристики, необходимые для применения в схеме. Это связано с тем, что для защиты различных элементов цепи следует использовать различный тип полупроводникового сопротивления.

Их основные характеристики:

1. Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
2. Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
3. Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
4. Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
5. Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
6. Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
7. Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).

После описания принципа работы, особенностей маркировки и основных характеристик следует рассмотреть сферы применения варисторов.

Применение приборов

Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.

В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.

Вам это будет интересно Математическая запись закона Джоуля-Ленца и его применение

Схема 1 — Подключение варистора для сети 220В.

Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.

Однако технология их изготовления не стоит на месте, поскольку создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.

Проверка варистора мультиметром, определяем работоспособность

Каждая радиодеталь в электрической схеме имеет свое предназначение. Одни меняют параметры, другие являются сигнализаторами состояния или исполнителями команд.

Есть радиоэлементы, отвечающие за безопасность и защиту (речь идет не о банальных предохранителях). Например, варистор, который резко меняет свои характеристики при скачках напряжения.

Это свойство используется в системах защиты блоков питания и коммутационных устройств. Кроме того, он используется в качестве простейшего фильтра импульсного напряжения. Деталь недорогая, но достаточно эффективная.

Если ваш удлинитель или электроприбор не выполняет свою функцию после скачка напряжения, не торопитесь вникать в устройство схемы. Иногда достаточно знать, как проверить варистор мультиметром.

Достоинства и недостатки

Для использования варистора следует ознакомиться с его положительными и отрицательными сторонами, поскольку от этого зависит защита электроники. К положительным качествам следует отнести следующие:

1. Высокое время срабатывания.
2. Отслеживание перепадов при помощи безинерционного метода.
3. Широкий диапазон напряжений: от 12 В до 1,8 кВ.
4. Длительный срок службы.
5. Низкая стоимость.

У варистора, кроме его достоинств, существуют серьезные недостатки, на которые следует обратить внимание при разработке какого-либо устройства. К ним относятся:

1. Большая емкость.
2. Не рассеивают мощность при максимальном значении напряжения.

Емкость полупроводникового прибора находится в пределах от 70 до 3200 пФ и, следовательно, существенно влияет на работу схемы. Эта величина зависит от конструкции и типа прибора, а также от напряжения. Однако в некоторых случаях этот недостаток является достоинством при использовании его в фильтрах. Значение большей емкости ограничивает величину напряжения.

При максимальных значениях напряжения для рассеивания мощности следует применять варисторы-разрядники, поскольку обыкновенный полупроводниковый прибор перегреется и выйдет из строя. Каждому радиолюбителю следует знать алгоритм проверки варистора, поскольку при обращении в сервисные центры существует вероятность заплатить за ремонт больше, чем он стоит в действительности.

Свойства варистора

Основное свойство варистора заключается в его особенности сокращать своё собственное сопротивление в зависимости от поступающего на него напряжения. Чем выше подаётся напряжение, тем более меньшим сопротивлением он начинает обладать. Варисторы подключаются в электрическую плату параллельно защищаемому устройству, в штатном режиме варистор работает при номинальном напряжении того устройства, которое он защищает.

В обычном режиме электричество проходящее сквозь варистор ничтожно мало, и поэтому он в подобных условиях выполняет роль изолятора.

Если возникает резкий скачок электричества варистор из-за нелинейной своей характеристики мгновенно сокращает значение своего сопротивления до десятых долей Ома и снимает нагрузку с общей сети, защищая ее, излучая теплом излишек полученной энергии. В подобных ситуациях сквозь варистор может мгновенно проходить напряжение силой в тысячи ампер.

Варистор совершенно безынерционный прибор, как только увеличивается напряжение в сети, в нём тотчас же падает его сопротивление.

Ограничители перенапряжения

Назначение и типы ограничителей перенапряжения

В импульсных источниках питания содержащих индуктивные элементы распространённой является ситуация с возникновением внутренних перенапряжений вследствие переходных процессов. Это могут быть процессы резкого прерывания тока через индуктивные элементы и/или паразитные индуктивности (ток может разрываться как транзисторами ключами, так и при восстановлении обратной проводимости диодов и тиристоров), резонансные явления в LC-контурах, лавинные пробои диодов и т.д. [Силовая электроника. Руководство разработчика. Кит Сукер. Додэка XXI. 2008. 256 c.]. Кроме проблемы внутренних перенапряжений импульсные преобразователи достаточно чувствительны к повышению входного напряжения, пусть даже кратковременному, длительностью в единицы микросекунд. Это перенапряжение может привести к пробою силовых ключей преобразователя и выходу его из строя.

С целью защиты от перенапряжений используются следующие специализированные электронные компоненты:

— металлооксидные варисторы;

— газовые разрядники;

— TVS-диоды.

Варисторы

Варисторы представляют собой элементы с сильно нелинейной вольт-амперной характеристикой. Имея малый ток утечки при напряжениях ниже порогового, варисторы при превышении напряжения выше порогового уровня резко увеличивают пропускной ток. Варисторы можно включать последовательно для увеличения рабочего напряжения и даже параллельно. Варисторы преимущественно изготавливаются из карбида кремния SiC или оксида цинка ZnO. [http://www.varistor.ru/]. Вольтамперная характеристика симметрична. Особенность варисторов заключается в уникально высокой импульсной устойчивости и обратимости свойств. Время срабатывания ограничения напряжения лежит в субмикросекундном диапазоне (как правило – десятки наносекунд).

Рисунок VLIMIT.1 — Обозначение варистора на принципиальной схеме.

Рисунок VLIMIT.2 — ВАХ варистора

Основными параметрами варисторов являются:

— Напряжение варистора V_ra (классификационное напряжение) – напряжение на варисторе при котором ток через него составляет 1 мА. Этот параметр используется сравнительно редко, но он дает понимание при каком напряжении в приборе начинает выделяться значительная мощность.

— Рабочее напряжение V_O (Operating voltage, Maximum Allowable Voltage) – максимальный уровень напряжения на варисторе при котором ток утечки через прибор незначителен и допустима эксплуатация прибора (рабочий режим варистора).

— Максимальное напряжение ограничения V_cm (Maximum Clamping Voltage) — Это максимальное напряжение между выводами варистора в течение длительности импульса тока для условий стандартного тестового импульса тока — 8/20 мкс (рисунок VLIMIT.3).

— Максимальный импульсный ток I_pm (Maximum Peak Current) – максимальная амплитуда импульса тока (для стандартного тестового импульса: 8 мкс — нарастание, 20 мкс — спад до 50% от амплитуды) – рисунок VLIMIT.3. Обычно указывается значение амплитуды для однократного и для сдвоенного импульса (двух одиночных импульсов следующих друг за другом).

— Максимальная рассеиваемая энергия – максимальная поглощаемая варистором энергия в течение импульса тока (как правило, указывается для тестового импульса с длительностями — 10/1000 мкс).

Рисунок VLIMIT.3 — Форма испытательного импульса 8/20 мкс

Газовые разрядники

Газовые разрядники обеспечивают пропускание значительных токов через себя, обеспечивая поглощение значительных уровней энергии. Традиционно газовые разрядники используются на входе источников питания для обеспечения защиты от перенапряжений на входе. Необходимо отметить, что напряжение пробоя разрядников в рамках одной серии имеет существенный разброс. Кроме этого важно понимать, что разрядники – это приборы фактически однократного применения, срок службы которых, в зависимости от тока, не превышает 10-20 срабатываний.

Основными параметрами газовых разрядников являются:

— Статическое напряжение срабатывания (DC spark-over voltage) – напряжение зажигания дуги в разряднике при медленном повышении напряжения на нем.

— Динамическое напряжение срабатывания (Impulse spark-over voltage) — напряжение срабатывания разрядника при повышении напряжения на нем с определенной скоростью. Обычно указывается напряжение срабатывания при скоростях нарастания напряжения 100 В/мкс и 1 кВ/мкс. Физический смысл состоит в том, что за короткий промежуток времени разряд не успевает формироваться и соответственно шунтировать источник перенапряжения. По этой причине динамическое напряжение зажигания может более чем в 5 раз превышать статическое.

— Ток импульсного разряда — максимальное значение амплитуды импульса тока через разрядник (для стандартного тестового импульса тока — 8/20 мкс). Ток разряда определяет число циклов использования (Service life) газового разрядника. В справочных листках приводятся данные по току для однократного импульса (после чего разрядник выходит из строя) и для десяти импульсов следующих друг за другом.

— Сопротивление изоляции (Insulation resistance) – сопротивление изоляции прибора при некотором постоянном напряжении на нем.

— Емкость (Capacitance) – емкость между электродами разрядника.

— Напряжение дуги (Arc voltage) – напряжение на разряднике при горении разряда в нем. Обычно указывается при каком либо конкретном токе.

TVS-диоды

TVS-диоды обладают высоким быстродействием и более точной фиксацией напряжения срабатывания, Однако поглощаемая энергия сравнительно невелика по сравнению с металлооксидными варисторами и газовыми разрядниками.

Структура входного фильтра с различными защитными элементами

Типичная структура входного фильтра, содержащая все перечисленные типы ограничителей напряжения представлена на рисунке VLIMIT.4. Первыми ставятся элементы со сравнительно невысоким быстродействием, но способные поглощать значительные энергии (газовые разрядники), затем через развязку в виде фильтра размещаются элементы со средними (золотая середина) характеристиками – варисторы, далее опять же, через развязку в виде фильтра расположен последний рубеж – сверхбыстродействующие TVS-диоды (время срабатывания — 10

-12 сек). Их задача – поглотить то, что успело пройти пока «просыпались» разрядники и варисторы. Подобная структура входного фильтра обеспечивает высокую эффективность поглощения импульсных перенапряжений и надежность защиты.

Рисунок VLIMIT.4 — Типичная структура входного фильтра, содержащая различные типы ограничителей напряжения

Необходимо понимать, что наилучшая эффективность защиты достигается при одновременном использовании ограничителей перенапряжения и LC-фильтров, подавляющих остаточные выбросы.

Схематические символы и обозначения компонентов

Отсортированы по алфавиту.

2.1. Антенны (ANT)

Существует несколько различных схематических обозначений антенны, но все они выглядят одинаково и должны быть легко узнаваемы. Также используется обозначение E , однако лично я предпочитаю ANT .

Обозначения:

• ANT (рекомендуется)

• E

Рекомендуемые схематические обозначения:

Рис. 1. Схематическое обозначение антенны с открытым верхом.

Рис. 2. Схематическое обозначение антенны с закрытым верхом.

2.2. Сборки (A)

Отдельный узел или подсборка (например, дочерняя плата). Я не вижу, чтобы это обозначение часто использовалось на практике (и я сам никогда его не использовал, для таких вещей, как модули GPS с размером LGA, я всегда использовал обозначение U ).

Рекомендуемое(ые) обозначение(я):

2.3. Батареи (BT)

Обозначение BT обычно используется для обозначения батареи. Показанный ниже схематический символ является типичным для батареи, хотя иногда проводится различие между одноэлементной и многоэлементной батареей. Если батарея одноэлементная, это может быть представлено символом только с одной парой длинных/коротких линий (представляющих два электрода элемента). Если батарея многоячеистая, можно использовать две пары длинных/коротких линий с соединяющей их пунктирной линией (представляющей множество пластин). Я предпочитаю просто использовать приведенный ниже символ для любого типа батареи.

Рекомендуемое(ые) обозначение(я):

Рекомендуемое(ые) схематическое(ые) обозначение(я):

Рис. 3. Схематическое обозначение батареи.

2.4. Конденсаторы (C)

C — рекомендуемое обозначение конденсаторов (как поляризованных, так и неполяризованных). Иногда вы увидите VC , используемый для переменного конденсатора (это не обычно). Я рекомендую использовать два различных символа схемы: плоские пластины для неполяризованного конденсатора и одну изогнутую пластину для поляризованного конденсатора.

Рекомендуемое(ые) обозначение(я):

Рекомендуемое(ые) обозначение(я):

Рисунок 4. Схематическое обозначение неполяризованного конденсатора.

Рис. 5. Схематическое обозначение поляризованного конденсатора.

Рис. 6. Схематическое обозначение переменного конденсатора.

Рекомендуемые параметры для отображения на схемах:

Для специальных конденсаторов с высоким допуском (например, 1% или менее) может быть полезно также указать допуск.

2.5. Диоды (Д)

Обозначение D можно использовать для большинства диодов. Иногда для стабилитрона используется Z , а для светодиода LED , однако TVS, диоды Шоттки и общего назначения по-прежнему просто D .

Рекомендуемое(ые) обозначение(я):

Рекомендуемое(ые) обозначение(я):

Рис. 7. Рекомендуемое схематическое обозначение диода общего назначения.

Рис. 8. Рекомендуемое схематическое обозначение стабилитрона.

Рис. 9. Рекомендуемое схематическое обозначение однонаправленного лавинного диода (включая TVS-диоды). Обратите внимание на вторую черту, отличающую его от стабилитрона.

Рис. 10. Рекомендуемое условное обозначение светодиода.

2.6. Предохранители/держатели предохранителей (F, XF)

F — это обозначение, используемое для предохранителей (проводных, электрических и т. д.). XF обычно используется в качестве держателя предохранителя.

Рекомендуемое(ые) обозначение(я):

• F (предохранитель)

• XF (держатель предохранителя)

Рекомендуемые символы:

Рис. 11. Схематическое обозначение предохранителя.

2.7. Ферритовые кольца (FB, FEB)

Обозначения:

• FB (рекомендуется)

• FEB

  9002 0

Схематический(е) символ(ы):

Рисунок 12. Схематический символ для ферритовый шарик.

Рекомендуемые параметры для отображения на схеме:

Узнайте больше о ферритовых кольцах здесь.

2.8. Реперные знаки (FID)

Рекомендуемые обозначения:

Рекомендуемые схематические символы:

Рисунок 13. Схематический символ реперных знаков.

2.9. Газоразрядные трубки (ГРТ)

Рекомендуемое обозначение:

Рекомендуемые схематические символы:

Рис. 14. Схематическое обозначение и обозначение двухэлектродной газоразрядной трубки (ГРТ).

Рис. 15. Схематическое обозначение и условное обозначение 3-электродной газоразрядной трубки (ГРТ).

Подробнее о GDT читайте здесь.

2.10. Заземление (GND, AGND, DGND)

Иногда GND используется для всех точек заземления, а иногда заземления разделяются на основе шумовых границ, таких как AGND и DGND (это обычно для высокочастотных цепей).

Обозначения:

• GND : Для общего применения.

• AGND : Специализированная аналоговая земля.

• DGND : Специализированная цифровая земля.

Обозначения заземления обычно не отображаются на схемах рядом с символами, поскольку они очевидны только по символу и не включены в спецификацию.

Схематическое обозначение(я):

Рис. 16. Схематическое обозначение сигнального (общего) заземления.

Рис. 17. Схематическое обозначение заземления.

Рис. 18. Схематическое обозначение заземления шасси.

2.11. Интегральные схемы (U)

U — это обозначение интегральных схем. К интегральным схемам относятся микроконтроллеры, линейные стабилизаторы напряжения, операционные усилители и т. д.

Почему U ? Одна из теорий состоит в том, что U был обозначением всего «неуказанного». Имеет смысл, что, когда ИС впервые вошли в употребление, они были помечены как таковые. Название прижилось, и теперь U используется для интегральных схем (и больше не для чего-либо «неуказанного»). Другая теория состоит в том, что U расшифровывается как «Неремонтопригодный»[2].

В старых схемах вы также можете увидеть IC или Z , используемые для интегральных схем.

Рекомендуемое(ые) обозначение(я):

Рекомендуемое(ые) условное обозначение(я):

Рис. 19. Рекомендуемое условное обозначение для интегральной схемы (ИС).

2.12. Гнездо (J)

Гнездо/гнездо/розетка. Также определяется в IEEE 315 как наименее подвижная часть набора разъемов (который также включает штекер, P ).

Рекомендуемое(ые) обозначение(я):

2.13. Перемычка (JP)

Перемычка или перемычка (L обозначает катушку индуктивности, а не перемычку). Это может быть простой кусок провода, физическая перемычка или, возможно, резистор \(0\Omega\) ).

Рекомендуемое(ые) обозначение(я):

2.14. Катушка индуктивности (L)

L используется для обозначения катушек индуктивности. Это, вероятно, в честь физика Генриха Ленца, который был пионером в открытии электромагнетизма (и поскольку I обычно используется для обозначения тока).

Рекомендуемое(ые) обозначение(я):

2.15. Двигатель (M)

Рекомендуемое(ые) обозначение(я):

2.16. Механическая часть (MP)

Механическая часть. Это общий термин для множества разных вещей, таких как винты, стойки, кронштейны и т. д.

Рекомендуемое(ые) обозначение(я):

2.17. Вилка (P)

Вилка/вилка. Также определяется в IEEE 315 как наиболее подвижная часть набора разъемов (который также включает разъем, J ).

Рекомендуемое(ые) обозначение(я):

2.18. Фотоэлектрические элементы/солнечные панели (PV)

PV — это обозначение для фотоэлектрических элементов (они же солнечные панели).

Рекомендуемое(ые) обозначение(я):

2.19. Резисторы (R, VR)

Иногда можно увидеть LDR для светозависимых резисторов. Дополнительную информацию см. на странице резисторов.

Рекомендуемые обозначения:

• R : Стандартные 2-контактные резисторы

• RN : Сети резисторов (более одного резистора в одном корпусе, иногда с общим соединением).

• VR : Переменные резисторы (также известные как потенциометры или реостаты). Я видел обратное: RV использовался раньше вместе с POT .

Рекомендуемое обозначение на схеме:

Рис. 20. Обозначение на схеме стандартного резистора.

Рис. 21. Схематическое обозначение переменного резистора (потенциометра).

2.20. Переключатели (S, SW)

S — это обозначение, используемое для переключателя. SW также широко используется. Иногда вы увидите переключатели, маркированные в соответствии с их типом (например, PB для кнопочных переключателей, DPDT для двухполюсных переключателей на два направления), , но это не рекомендуется .

Рекомендуемое(ые) обозначение(я):

2.21. Искровой разрядник (SG)

Рекомендуемое(ые) обозначение(я):

Рекомендуемое(ые) обозначение(я) на схеме:

Рис. 22. Схематическое обозначение искрового разрядника. Этот искровой разрядник создается двумя треугольниками из меди на печатной плате с зазором 200 мкм между ними. Поскольку он сделан исключительно из печатной платы, компонент спецификации не требуется.

2.22. Трансформатор (T)

Обозначения:

• T (рекомендуется)

• TF ([1])

2.23. Транзисторы (Q)

Как правило, Q используется для всех транзисторов, независимо от того, являются ли они BJT, MOSFET, JFET и т. д.

Обозначения:

Рекомендуемые схемные обозначения:

Рисунок 23. Схематические обозначения различных типов транзисторов. Показывать круг вокруг биполярного транзистора или внутреннего диода полевого МОП-транзистора — это личный выбор, однако я рекомендую показать диод в корпусе МОП-транзистора, чтобы вы не забыли о его наличии при проектировании схемы!

2.24. Контрольная точка (TP)

Контрольная точка. Это могут быть физические компоненты на печатной плате или просто открытые участки меди (например, контактные площадки, отверстия или переходные отверстия).

Рекомендуемое(ые) обозначение(я):

2.25. Провод/кабель (Вт)

Провод/кабель.

Рекомендуемое(ые) обозначение(я):

2.26. Кристаллы/генераторы (XC, XTAL, Y)

Кристаллы времени. Также используются XTAL или Y .

Рекомендуемое(ые) обозначение(я):

Рекомендуемые схематические обозначения:

Рис. 24. Схематическое обозначение кристалла.

2.27. Варисторы (RV)

Обозначения:

• RV (рекомендуется)

Условные обозначения:

Рисунок 25. Условное обозначение варистора (например, MOV) (рекомендуется).

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах, которые обеспечивают чувствительность к регистру 9Пример 0353 e и пример E не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера, если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах с учетом регистра PNG и png не совпадают.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .
9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл . htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess
• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок File Manager .
3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Чтобы отредактировать файл .htaccess
1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите.
