Устройство вентилируемого конька для мягкой кровли

Дата последнего изменения:

21 февраля 2017

Время на чтение:

7 минут

490

Долгий срок службы мягкой кровли напрямую зависит от качества выполнения работ по обеспечению вентиляции подкровельного пространства. Битумная черепица отличается своей герметичностью и не пропускает влагу не только внутрь, но и наружу. Конденсат, скапливающийся под кровлей, способен разрушить деревянные элементы стропильной системы.

Одним из главных способов борьбы с этим — вентилируемый конёк, который для мягкой кровли может быть изготовлен самостоятельно или использован стандартный элемент. Рассмотрим его устройство и способ монтажа.

В этой статье

Устройство вентиляции под мягкой черепицей
Различные типы аэраторов
Создание вентилируемого конька при помощи готовых элементов
Создание аэратора своими руками
Подведем итоги

Устройство вентиляции под мягкой черепицей

Избежать возникновение конденсата под гибкой черепицей невозможно, так как это естественный физический процесс. Но возможно избежать отрицательных последствий излишней влажности под кровлей. Это возможно двумя способами:

Вывод конденсата из-под кровли;
Организация свободного хождения воздуха под кровлей для просушки элементов.

С первым пунктом справляются капельник на карнизах крыши и применение подкладочного ковра. Для решения второго момента необходимо обеспечить циркуляцию воздуха от карниза к коньку крыши.

Оставить в коньке отверстия для подобной вентиляции будет неразумно: туда без труда попадут дождь, снег, насекомые, поэтому при создании кровли из мягкой черепицы применяются специальные элементы для обустройства конька. В строительном лексиконе они носят название аэратора или дефлектора. Назначение этого элемента в том, чтобы давая свободное хождение воздуха, сохранить герметичность крыши.

[wpsm_box type=»warning» float=»none» text_align=»left»]
Важно помнить, что установка вентилируемого конька бессмысленна без обеспечения притока воздуха с карнизной части крыши.
[/wpsm_box]

Верно организованная подкровельная вентиляция характеризуется рядом признаков:

В зимний период нет наледи на карнизах крыши, так как все тепло, попавшее под кровлю из жилого помещения удаляется через конек;
В жаркую погоду теплый воздух из-под крыши не проникает в дом, так как удаляется вентиляционными потоками.

[wpsm_box type=»info» float=»none» text_align=»left»]
Обустройство вентиляции на мягкой кровле возможно с применением готового аэратора или его создание своими руками.[/wpsm_box]

Различные типы аэраторов

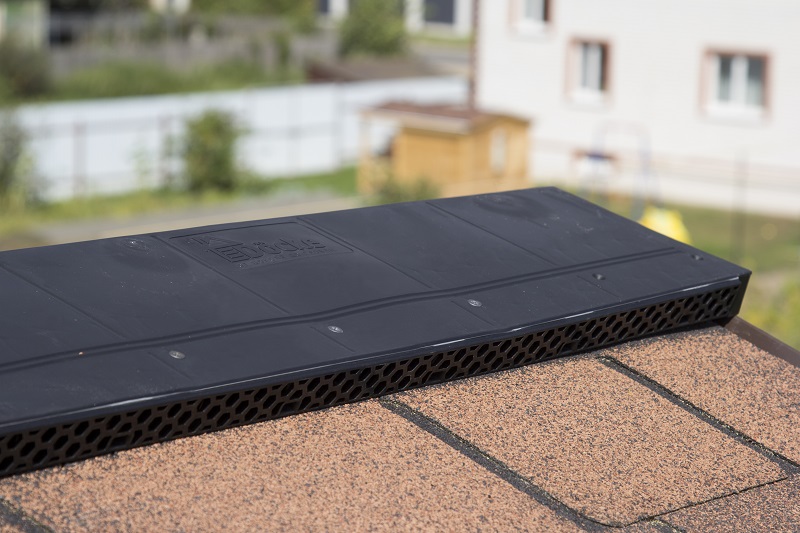

Современные аэраторы удобны в монтаже и продуманы по функционалу. Если составить картину кровельного аэратора, то он обладает рядом характеристик:

Изготавливается из прочного пластика с долгим сроком службы, более 50 лет;
Рассчитан на разброс температур от -50 до +60 °С и сильные порывы ветра;
Оснащены защитой от попадания в подкровельное пространство мусора, насекомых и мелких птиц;
Форма выпуска – в виде полос, которые сцепляются друг с другом;
По правилам монтажа аэратор закрывается гибкой черепицей и потому незаметен на кровле.

Вентилируемый конек для мягкой кровли различается двух видов:

Сплошной. Выпускается в виде профиля, который производится из полиэтилена. Сверху подобный аэратор закрывается гонтами черепицы. Конструкция подобного аэратора предусматривает наличие ребер жесткости и уплотнитель, который оберегает подкровельное пространство от попадания мусора.
Точечный. Представляет собой вытяжки, которые монтируются с определенным шагом друг от друга. Использование подобного рода вытяжек, как правило, идет в комплекте со сплошным аэратором, так как обеспечить хорошую циркуляцию воздуха только с помощью точечных аэраторов весьма проблематично.

Создание вентилируемого конька при помощи готовых элементов

Монтаж кровли до этапа набивания сплошного основания под кровельное покрытие ведется без изменений. При строительстве сплошной обрешетки под гибкую черепицу конек остается незакрытым, ширина отверстия достигает 20-30 см. Готовые элементы крепятся над оставленной прорехой при помощи саморезов или гвоздей.

Готовые элементы коньковой вентиляции при необходимости надставляются. Для надежной фиксации и герметичности они оснащены специальными замками, которые позволяют быстро и надежно создать монолитное целое из несколько элементов путем их наставления.

[wpsm_box type=»info» float=»none» text_align=»left»]
После установки фабричного аэратора вся кровля устилается мягкой черепицей по обычной технологии. Коньковый элемент также покрывается гонтами черепицы, это делается в последнюю очередь.[/wpsm_box]

Создание аэратора своими руками

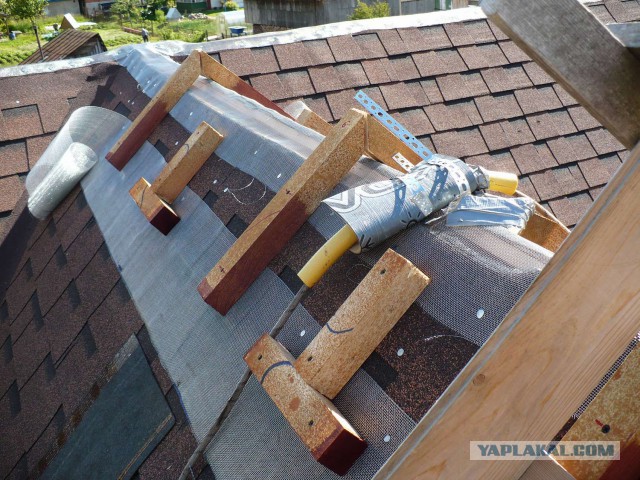

Создать вентилируемый конек возможно собственными силами.

Для этого вдоль конька на расстоянии 15 см от краев кровли в основании под мягкую кровлю делается разрез шириной 3-5 см.
От сделанного разреза необходимо освободить крышу от кровли до 15 см в обоих направлениях.
Чтобы избежать попадания в подкровельное пространство мусора над отверстием укладывается металлическая сетка, ячейки которой не более 2 см в диаметре.
Перпендикулярно отверстию монтируется контробрешетка в виде бруса 5*5 см. Одна их часть зажимает гибкую черепицу, другая – сетку.
На набитую контробрешетку монтируется сплошная обрешетка шириной до 50 см;
Низ обрешетки также укрывается сеткой.
Далее производится стандартная укладка мягкой черепицы.
Коньковые гонты монтируются последними с нахлестом в 10 см. Все стыки надежно промазываются мастикой.

Подведем итоги

Монтаж крыши из гибкой черепицы подразумевает создание вентилируемого конька, который обеспечивает циркуляцию воздуха под кровлей и избавляет подкровельное пространство от излишней влаги.

https://www.youtube.com/watch?v=ghn_7Kpl1qA

При создании вентиляции возможно прибегнуть к готовым элементам типа аэратор, или создать коньковую вентиляцию своими руками при помощи обычных строительных материалов, применяющихся при возведении кровли.

Не стоит забывать о необходимости создания вентиляционных каналов, по которым воздух будет циркулировать от карниза крыши до ее конька.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Коньковый аэратор для кровли из гибкой черепицы — Статьи о строительстве компании Ваша Кровля

09 ноября 2021 г.

Укладка мягкой кровли невозможна без обустройства конька. Коньковый аэратор, или, как его еще называют, вентилируемый конек, выполняет не только декоративную функцию, органично завершая скатную крышу, но и решает проблему вентилирования подкровельного пространства.

Для установки понадобится:

Какие проблемы решает установка конькового аэратора?

Образование плесени и грибка в мансардном помещении.
Гниение стропил и их дальнейшая замена.
Намокание утеплителя и,как следствие, быстрая потеря тепла, увеличение затрат на отопление.
Появление вздутий на подкладочном ковре, приводящие в дальнейшем к протечкам. Вспучивание и растрескивание кровельного покрытия.
Постоянное намокание гидро- и теплоизоляционных пленок существенно сокращает срок службы этих материалов, а для их замены нужно будет полностью разбирать кровельный пирог, что существенно бьет по карману домовладельца.

Принцип работы

Коньковый аэратор создает разницу между давлением воздуха внутри помещений и на улице. Вследствие этого создается тяга которая способствует выведению теплого влажного воздуха, естественному вентилированию и осушению, препятствует образованию конденсата и намоканию подкровельных материалов.

Для правильной работы вентилируемого конька необходимо обеспечить приток холодного воздуха. Для этого используют отверстия в карнизных свесах, которые подшивают софитами с перфорацией. Важно помнить: циркуляция воздуха в подкровельном пространстве создается когда размеры вытяжных зазоров на коньке на 10-15% больше размеров отверстий приточной вентиляции.

Основные функции:

Пропускать наружу теплые пары воздуха.
Непрерывно вентилировать кровельный пирог.
Предотвращать попадание дождевой воды и талого снега под кровлю.
Защищать от проникновения насекомых и мелкого мусора.

Монтаж конькового аэратора для мягкой кровли

Монтаж готового аэратора не требует специальных знаний и не занимает много времени. Нужно лишь соблюдать нормы использования и следовать пошаговой инструкции.

Допустимый угол наклона кровли от 12 до 45 гр.
Аэратор устанавливают по всей протяженности конька
Обязательны вытяжные отверстия на свесах карниза
Сверху аэратор закрывают коньково-карнизной черепицей того же цвета что и основная черепица

Пошаговая инструкция:

Циркулярной пилой сделать вентиляционное отверстие толщиной 3-8 см. в основании конька не доходя до края 15-30 см. На вальмовой крыше сделать два зазора по краям конька. Если присутствует дымовая труба, аэратор монтировать до трубы, но отверстие заканчивать не доходя 30 см.
Уложить коньково-карнизную черепицу по краям где нет отверстия.
Смонтировать аэратор. Сегменты соединить между собой с помощью специальных пазов, к обрешетке крепить через готовые крепежные отверстия кровельными оцинкованными гвоздями.
На аэратор уложить ряд коньково-карнизной черепицы обычным способом. Лепестки крепить кровельными гвоздями, укладывать друг на друга с нахлестом в 50%.
Обработать силиконовым герметиком торцы аэратора в местах соединения с кровлей.

Выводы:

Обязательной является непрерывная вентиляция подкровельного пространства для гибкой кровли при обустройстве жилой отапливаемой мансарды. Самый эффективный способ — устройство конькового аэратора по всей протяженности конька.

Важно правильно выбрать аэратор. Конструкция должна быть прочной, способной выдержать механические удары (например, удар от падающей ветки), обладать устойчивостью к резким температурным перепадам, коррозии, ультрафиолету.

Прекрасно зарекомендовал себя кровельный аэратор Ridge Master.

Гарантия производителя составляет 40 лет.

← вернуться к списку

Как установить коньковую вентиляцию на черепичной крыше

Кристофор Юрин

Кристофор Юрин является основателем и генеральным директором Construct-Ed, веб-сайта для обучения строительству в режиме онлайн. Он также работал в кровельных работах более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

ДженниферФотографияВизуализация / Getty Images

Обзор проекта

Очень популярный способ обеспечить достаточную вентиляцию чердачного помещения — коньковая вентиляция, которую иногда называют непрерывной вентиляцией . Вместо того, чтобы прерывать линию крыши, как это делают другие приподнятые вентиляционные отверстия, коньковые вентиляционные отверстия настолько низкопрофильны, что почти незаметны.

Существует два основных типа коньковых вентиляционных отверстий:0028 и алюминиевые вентиляционные отверстия

. Вентиляционное отверстие над гонтом устанавливается над коньком крыши и закрывается крышками битумной черепицы, которые соответствуют окружающим черепицам крыши. Вентиляционный алюминиевый конек имеет грибовидный профиль в сочетании с широкими фланцами с обеих сторон, которые располагаются поверх черепицы.

Эта алюминиевая крышка является готовым продуктом и не требует дополнительных крышек конька битумной черепицы. Конек крыши подготавливается одинаково для обоих типов коньковых форточек.

Вопросы безопасности

В целях безопасности всегда надевайте средства защиты от падения при работе на крыше. Работа на крыше требует физических усилий, поэтому лучше всего разбивать работу на короткие этапы.

Оборудование/инструменты

Молоток
Плоская монтировка
монтировка в виде кошачьей лапы
Канцелярский нож с крючкообразным лезвием

Меловая линия
Циркулярная пила
Оборудование для защиты от падения

Материалы

8d ногти
Вентиляционное отверстие
Кровельные гвозди 1 1/2 дюйма или 1 3/4 дюйма
Стандартная черепица
Заглушки для гонта (для вентиляционного отверстия)
Полиуретановый герметик

Снимите заглушки с гонта
Начните с удаления гвоздей, удерживающих коньковую черепицу на месте. Для большинства заглушек конька асфальтовой черепицы в каждой заглушке конька имеется два гвоздя, по одному с каждой стороны конька.
Начните с конца с последней перекрывающейся черепицы.
Вставьте плоскую монтировку под колпачок гонта и поднимите гонт и шляпку гвоздя, чтобы ослабить гвоздь, затем вытащите гвоздь. Снимите шапку из гонта.

Используйте канцелярский нож с крюком, чтобы отрезать черепицу на 3 дюйма (или в соответствии с рекомендациями производителя вентиляционных отверстий) от конька. Удалите всю войлочную бумагу или подложку с конька, чтобы обнажить 3 дюйма деревянного настила вдоль конька.
Вырезать вентиляционное отверстие
Следующим шагом является обрезка деревянного настила вдоль конька. Лучше всего создать зазор не менее 1 дюйма с каждой стороны коньковой доски (конька), чтобы воздух мог проходить через отверстие в вентиляционное отверстие. Если нет коньковой доски , как на некоторых крышах с фермовым каркасом, отверстие должно быть не менее 1 дюйма от конька с обеих сторон.
Измерьте вниз от конька с каждой стороны и проведите мелом линию, чтобы отметить линии разреза на настиле крыши. Удалите все каркасные гвозди, которые находятся над меловыми линиями или проходят через них, с помощью монтировки в виде кошачьей лапы и молотка.

Закрепите настил ниже каждой меловой линии новыми гвоздями 8d, вбитыми в стропила крыши или фермы ниже. Используя циркулярную пилу, разрежьте настил по меловым линиям. Обязательно отрегулируйте глубину диска так, чтобы пила прорезала только настил, а не стропила или фермы.
Удалите ненужные полосы настила вдоль конька.
Установка новой полевой черепицы
При необходимости установите новую черепицу, чтобы покрыть открытые участки настила. Кроме того, снова прикрепите существующие ряды гонтов кровельными гвоздями, чтобы они были закреплены вдоль верхних краев, где гонты были обрезаны.
Установка конькового вентиляционного отверстия (стиль с гонтовой обшивкой)
Измерьте и отметьте рекомендуемое производителем расстояние от линии хребта вдоль одной стороны хребта, а затем проведите мелом линию через отметки, чтобы создать контрольную линию.

Поместите вентиляционное отверстие конька гонта вдоль контрольной линии и прибейте вентиляционное отверстие конька к настилу вдоль этой стороны, как указано производителем. Прикрепите другую сторону вентиляционного отверстия к противоположной стороне конька, чтобы полностью закрепить вентиляционное отверстие.
Установите колпачки битумной черепицы на вентиляционное отверстие, используя гвозди, рекомендованные производителем.
Установка вентиляционного отверстия (алюминиевый гребень)
Измерьте и отметьте рекомендуемое производителем расстояние от хребта, затем проведите мелом линию через отметки, чтобы создать контрольную линию. Нанесите полиуретановый герметик на нижнюю сторону фланца с обеих сторон вентиляционного отверстия, как указано производителем.
Расположите алюминиевый гребень вентиляционного отверстия вдоль контрольной линии. Прикрепите вентиляционное отверстие к настилу крыши и стропилам (или фермам), вбив гвозди через фланец с обеих сторон вентиляционного отверстия, используя гвозди и расстояние между гвоздями, рекомендованное производителем.

Добавьте любые соединители и торцевые заглушки, которые поставляются с вашей коньковой вентиляционной системой, чтобы обеспечить водонепроницаемость вентиляционного отверстия.

Когда следует звонить специалисту

Если вы планируете установить вентиляцию самостоятельно, убедитесь, что вы действительно готовы принять вызов. Этот проект требует работы на высокой лестнице и работы на крыше с использованием ручных и электроинструментов. Если вас беспокоит высота или вы не совсем уверены, что умеете обращаться со своими инструментами, рассмотрите возможность найма профессионала.

Имейте в виду, что вентиляционное отверстие на коньке — это только часть правильной вентиляции чердачного помещения и крыши. Чтобы вентиляция конька работала должным образом, она зависит от пассивного воздушного потока или всасываемого воздуха, поступающего в чердачное помещение через софитные или фронтонные вентиляционные отверстия или другую чердачную вентиляцию.

19355
Телефон: 610-584-2084
Электронная почта: [email protected]
Веб-сайт: www.rutterroofing.com

Примечание редактора: Чердачная вентиляция может выглядеть красиво. Здесь вентиляция конька ShingleVent II (вытяжной воздушный поток) в сочетании с краевой вентиляцией (поток забора воздуха на крыше ниже края крыши) объединяются для создания сбалансированной системы воздушного потока.

Щелкните изображение, чтобы увеличить:

ИСТОРИЯ УСПЕХА — ShingleVent II

Bastian Roofing
Адрес: 670 WI5 3, 497 State Road 16
Телефон: 414-416-8936
Электронная почта: [email protected]

«Раньше эта крыша была из кедрового щебня. Мы изменили все во время установки новой крыши из битумной черепицы, добавив впускные вентиляционные отверстия в необходимом количестве и коньковое вентиляционное отверстие ShingleVent II для отвода воздуха». – Рон Бастиан, владелец, Bastian Roofing. весь пик крыши.

ИСТОРИЯ УСПЕХА — ShingleVent II

Keith Green Construction, Inc.0129 Алоха, Орегон 97003
Телефон: 503-681-7912
Веб-сайт: www.keithconstruction.com

) были под крышей. Домовладелец также не знал, что воздухозаборные отверстия были заблокированы изоляцией внутри чердака. По сути, вентиляция чердака была нулевой. Мы заметили, что чердак был обработан от плесени. Когда пришло время заменить эту крышу, никто из других подрядчиков не попросил подняться на чердак, прежде чем представить предложение по кровле. Мы устранили заблокированный впускной поток воздуха и установили коньковый вентиль ShingleVent II для вытяжки». – Райан Эскивель, оценщик, Keith Green Construction, Inc. : Впуск Вентиляция перекрыта чердачной изоляцией
Фото 3: Коньковая вентиляция ShingleVent II, установленная для вытяжки

ИСТОРИЯ УСПЕХА – ShingleVent II и The Edge Vent

6 9 Arton9ring Company0139
Адрес: 2203 Obenchain Street
Dallas, TX 75208
Телефон: 214-698-8443
Веб-сайт: www. arringtonroofing.com

«Кондиционер наверху не охлаждал. Нас вызвал подрядчик по кондиционированию воздуха, чтобы проветрить чердак. Мы добавили прямоугольные потолочные вентиляционные отверстия, коньковое вентиляционное отверстие ShingleVent II и краевое вентиляционное отверстие (заборник на крыше). Мы разместили Edge Vent более чем на полпути вверх по крыше, где начинался чердак второго этажа. Архитектура дома не позволяла установить Edge Vent перед крышей. Его нужно было установить над слуховыми окнами в передней части дома, которая находится рядом с мансардным полом. Инфракрасные показания температуры в 15:00 днем 105 ° F. ”– Крис Аррингтон, вице-президент Arrington Roofing Company, Inc.

Примечание редактора: Показание температуры на чердаке 114°F в день при наружной температуре 105°F находится в пределах рекомендуемого летнего диапазона для правильно работающая система вентиляции чердака: в пределах 10-15° от наружной температуры; 20° макс. Edge Vent предназначен для размещения на карнизе крыши или перемещения вверх по крыше на 2-3 фута в ситуациях, когда открытые хвосты стропил приводят к тому, что чердак начинается на крыше на 3 фута или меньше. В этом случае компания Arrington Roofing разместила Edge Vent выше по крыше, и это работает. Такие применения следует рассматривать в каждом конкретном случае с учетом климатических условий.

Щелкните изображение, чтобы увеличить его:

Фото 1: Вид со стороны тротуара до
Фото 2: Добавление прямоугольных 9012 Фото 9012 Добавлены прямоугольные вентиляционные отверстия под карнизом
Фото 4: Установка конькового вентиляционного отверстия ShingleVent II
Фото 5: Краевое вентиляционное отверстие, установленное на крыше
Фото 6: Температура чердака 114° на 105° День после исправления

ИСТОРИЯ УСПЕХА — ShingleVent II и Hip Ridge

Ameritech Services, LLC
Адрес: PO Box 5685
Deptford, NJ 08096
0129 Электронная почта : larryameritech@icloud. com

«Эта крыша имела множественные протечки. При осмотре мы также заметили, что он не был должным образом вентилирован. На крыше не было чердачных вытяжных вентиляционных отверстий, но были вентиляционные отверстия на потолке. При замене кровли мы установили коньковый люк ShingleVent II (по горизонтали) и Hip Ridge Vent (по диагонали). Нам кажется, получилось красиво». – Ларри Дейо, координатор проекта, Ameritech Services

Примечание редактора: Большое спасибо Ларри Дейо за то, что поделились этими фотографиями и видеозаписями с дрона! Это отличный наглядный пример того, как можно комбинировать горизонтальную коньковую вентиляцию (ShingleVent II) и диагональную коньковую вентиляцию (Hip Ridge Vent) на сложной крыше.

Щелкните изображение, чтобы увеличить его:

Фото 1: До: Вид на небо
Фото 2: После: Вид на небо
Фото 3: После: Вид на обочину

Аэрофотосъемка установки:
