Приточно-вытяжная установка с рекуперацией тепла Alasca R1400
Для помещений площадью от 200 до 500 м2
- Описание
- Характеристики
- Производительность
- Дополнительные опции
- Скачать
Коэффициент возврата тепла (КВТ) – до 90%.
Этот коэффициент показывает, какой процент тепла возвращается обратно в помещения.
Энтальпийный рекуператор.
Применение энтальпийного рекуператора в данной ПВУ позволяет возвращать не только тепловую энергию, но и влажность. В энтальпийном рекуператоре происходит синергетический эффект – за счет паропроницаемости молекул воды через стенки рекуператора влажность конденсируется с вытяжной стороны и испаряется в приточной части с выделением скрытого тепла.
Результат – более комфортная влажность в помещении и отсутствие дренажа в установке.
Фильтры тонкой очистки.
В ПВУ установлены карманные фильтры тонкой очистки большой емкости класса F5. Фильтры задерживают пыль, сажу, пыльцу растений и другие неорганические загрязнения. Опционально ПВУ комплектуется фильтрами класса F7-F9, HEPA фильтрами h20. Для чистых комнат и чистых помещений ПВУ могут комплектоваться HEPA и ULPA фильтрами h20-U17.
Приточно-вытяжная установка с двойным мембранным рекуператором Alasca R1400
Предназначена для вентиляции квартир, загородных домов, офисов, пассивных и активных домов, чистых помещений и помещений и зданий различного назначения.
Данный агрегат позволяет удалять из помещения старый и подавать свежий воздух с улицы.
Выгодное отличие его от классических систем:
Возврат тепла. За счет применения технологии двойной рекуперации воздуха – Вам не придется нагревать зимой воздух с улицы мощными нагревателями.. За них это сделает Наш рекуператор воздуха Alasca. Он берет тепло из вытяжного воздуха и передает его приточному воздуху. Потоки при этом не перемешиваются. А так как это специальный пластинчатый мембранный рекуператор собственной разработки – влага из помещения при работе рекуператора – возвращается обратно в помещение.
Увлажнение. До 80% влаги зимой возвращается обратно в вентилируемые помещения, а избыточная влажность в герметичных строениях – наоборот, снижается. Во многих случаях эта технология позволяет отказаться от применения дополнительных увлажнителей воздуха. А главное ее предназначение – максимальная передача тепла в рекуператоре, т.к. основное количество тепла содержится как раз не в воздухе, а в частичках влаги.
Передавая влагу обратно – передаем и тепло. Использование такой технологии позволяет нам изготавливать приточно-вытяжные установки с рекуператором без дренажа. Эффективность и работоспособность данной технологии подтверждена годами эксплуатации наших приточно-вытяжных установок в различных климатических условиях от побережья Черного моря до суровых условий Северного Ледовитого океана. Установка дренажного штуцера рекомендуется только лишь при использовании наших рекуператоров в бассейнах, где относительная влажность переваливает за 70%.
Фильтрация воздуха. Мы по умолчанию ставим в наши приточно-вытяжные установки с рекуператором карманные воздушные фильтры тонкой очистки с эффективностью фильтрации F5 (EU5), которые позволяют удерживать пыль, сажу, аллергенные частицы и другие загрязнения крупнее 1 мкм. Воздух, поступающий с улицы – очищается данными фильтрами весьма эффективно. Одновременно со своей эффективностью очистки воздуха – данные фильтры стоят недорого.
Заменяются фильтры в установках раз в полгода, если приточно-вытяжная установка установлена в квартире неподалеку от автомагистралей или в оживленном районе мегаполиса. Либо 1 раз в год для загородных домов. На заказ возможна интеграция дополнительных фильтров класса HEPA, ULPA для фильтрации мельчайших частиц. Так же самых эффективных фотокаталитических ультрафиолетовых фильтров для уничтожения органики, вирусов, бактерий, запахов свалок и других токсичных газов. Применение столь обширных систем фильтрации воздуха позволяет устанавливать наши приточно-вытяжные установки для чистых помещений с необходимыми классами чистоты воздуха.
Тихие и экономичные. Нас очень заботит комфорт наших потребителей и поэтому мы применяем тихие, идеально отбалансированные и безвибрационные вентиляторы. Высокоэффективные DC вентиляторы EBM-Papst (Германия) постоянного тока, а так-же AC и EC вентиляторы переменного тока Ziehl-Abegg (Германия), позволили нам серьезно снизить расход электроэнергии при работе наших приточно-вытяжных установок.
А их аэродинамические свойства позволяют создавать на базе наших приточно-вытяжных установок с рекуператором – бесшумные системы вентиляции.
Жизнь класса A++. Как вы знаете – залог успеха в любом начинании – максимум выгоды при минимуме затрат. Наши приточно-вытяжные установки помогут вам в этом. Помещения, в которых постоянно много свежего и чистого воздуха комфортной температуры – будь то комната в квартире или огромный офис компании – стимулируют всех, находящихся в них людей к более продуктивной деятельности. Лучший сон, лучшая производительность труда… А мы для Вас сделали лучшие вентиляционные установки с лучшими в отрасли показателями энергоэффективности. Максимальный комфорт с максимальным уменьшением затрат на его создание.
Удобство размещения и монтажа. Отсутствие необходимости сбора и отвода конденсата позволяет размещать наши приточно-вытяжные установки с рекуператором и на полу и на стене и на потолке.
Там, где удобно их разместить. Крепятся они в четырех точках. Автоматика встроенная. Вам необходимо лишь закрепить агрегат, подключить к нему воздуховоды, закрепить пульт управления, вставить датчик подаваемой температуры в подающий воздуховод и включить приточно-вытяжную установку в розетку. Готово.
Идеальная форма. Внутренний корпус вырезан из монолитного блока теплоизоляционного материала, что позволяет исключить “Мостики холода” внутри установки и промерзание при установке на улице или на неотапливаемом балконе или чердаке. Да и сам вес приточно-вытяжной установки значительно снижен и позволяет установить её даже в одном из шкафчиков кухни. Шум работы приточно-вытяжной установки с рекуператором Alasca Eco настолько мал, что можно установить её где угодно и она не превысит шум работающего ноутбука.
Приточно-вытяжные установки с рекуператором позволяют осуществлять эффективную вентиляцию помещений. Вам больше не надо открывать окна для проветривания, у вас в доме существенно меньше пыли и сажи, поступающих с улицы при проветривании через окна.
В вашем доме содержание кислорода превысит содержание углекислого газа. Вы сразу почувствуете разницу и начнете понимать что сделали выгодное вложение в своё здоровье. А гигроскопичный рекуператор в приточно-вытяжной установке будет поддерживать оптимальную влажность в Вашем помещении.
Характеристики
| Модель | ALASCA R1400AC | ALASCA R1400EC | ||||
Модификация | R1400AC | R1400AC E | R1400AC W | R1400EC | R1400EC E | R1400EC W |
| Цена* | По запросу | По запросу | По запросу | По запросу | По запросу | По запросу |
Вентилируемая площадь, м2 | от 200 до 500 | от 200 до 500 | от 200 до 500 | от 200 до 500 | от 200 до 500 | от 200 до 500 |
Основные преимущества | ||||||
Возврат влаги (не сушит помещение) | ||||||
Электрический нагреватель | 2,4 кВт | 2,4 кВт | ||||
| Водяной нагреватель | 2,4 кВт | 2,4 кВт | ||||
Коэффициент отдачи тепла | до 90 % | до 90 % | до 90 % | до 90 % | до 90 % | до 90 % |
| Автоматика | ALASCA GTC | ALASCA GTC | ALASCA GTC | ALASCA GTC | ALASCA GTC | ALASCA GTC |
Скорости | 3 | 3 | 3 | 10 | 10 | 10 |
| Недельный таймер | ||||||
Режим «отпуск» | ||||||
Индикатор загрязнения фильтра | ||||||
Защита теплообменника от замерзания | ||||||
Монтаж в различных положениях | ||||||
Удаленное управление (Browser, IOS, Android) ** | Опция | Опция | Опция | Опция | Опция | Опция |
Технические характеристики | ||||||
Производительность, (м3/ч / Па) | 1400/170 | 1400/170 | 1400/170 | 1400/170 | 1400/170 | 1400/170 |
Диаметр воздуховодов, (мм) | 315 | 315 | 315 | 315 | 315 | 315 |
Количество теплообменников | 4 | 4 | 4 | 4 | 4 | 4 |
Питание, (В/Гц) | 1х230V-50Hz | 1х230V-50Hz | 1х230V-50Hz | 1х230V-50Hz | 1х230V-50Hz | 1х230V-50Hz |
Мощность моторов, Вт | 140-560 | 140-560 | 140-560 | 140-560 | 140-560 | 140-560 |
| Габаритные размеры, мм | 1200x1000x620 | 1200x1000x620 | 1200x1000x620 | 1200x1000x620 | 1200x1000x620 | 1200x1000x620 |
Масса, кг | 70 | 70 | 80 | 70 | 70 | 80 |
Гарантия | ||||||
На вентиляторы и автоматику | 2 года | 2 года | 2 года | 2 года | 2 года | 2 года |
На корпус и теплообменники | 5 лет | 5 лет | 5 лет | 5 лет | 5 лет | 5 лет |
* Цены установлены для информации конечных потребителей (покупателей).
Цены дилеров на данную продукцию могут отличаться от указанных цен.
** Укомплектовывается отдельно.
Производительность
Дополнительные опции
Охладитель
Фреоновый канальный охладитель используется в комплекте с Компрессорно-Конденсаторным блоком, который вы можете подобрать в нашем каталоге.
Водяной канальный охладитель поставляется в комплекте с смесительным узлом и используется в зданиях, которые оснащены чиллерами и имеют сеть водяного холодоснабжения.
On/Off или Инверторные ККБ
On/Off или Инверторные ККБ – используются в комплекте с канальными охладителями воздуха. Связка ККБ + канальный охладитель – позволяют охлаждать подаваемый в помещения воздух.
Преднагрев
Преднагрев – дополнительный канальный нагреватель воздуха, предназначенный для преднагрева экстремально холодного воздуха в арктических условиях.
Увлажнитель
Увлажнитель – канальный увлажнитель сотового типа, в котором происходит естественное увлажнение подаваемого воздуха. В зимнее время воздух с улицы, нагреваясь – значительно расширяется и это приводит к снижению влажности. Хотя Наши мембранные установки и возвращают часть влажности обратно в помещение, порой её может быть недостаточно. Увлажнитель позволяет контролировать помимо температурного – еще и влажностный режим в помещении и устанавливать на пульте управления желаемую влажность в процентах.
Фильтры тонкой очистки
Фильтры тонкой очистки F7-F9, HEPA, фотокаталитические, угольные фильтры от запахов, модули абсолютной фильтрации – Alasca EcoFilter 5 (Взять фотку с сайта).
Ethernet и Wi-Fi модули
Ethernet модуль позволяет подключить изделие к роутеру или маршрутизатору в домашней сети или сети предприятия кабелем Витая пара. Это позволит использовать облачное управление системой вентиляции со смартфона, планшета или компьютера из любой точки мира. Доступ к серверу облачного управления – бесплатный.
Wi-Fi модуль позволяет управлять системой вентиляции внутри сети Wi-Fi. Пульт управления вентиляцией находится прямо в вашем смартфоне или планшете.
VAV Система
VAV Система – система, позволяющая снижать производительность вентагрегата исходя из присутствия людей в помещениях.
Датчик влажности
Датчик влажности – дополнительный датчик влажности помимо встроенного в стандартный цветной пульт управления Alasca. Его можно установить в какое-то конкретное помещение или в вытяжной канал для анализа влажности воздуха не там, где установлен настенный цветной пульт управления, а там, где установлен этот дополнительный датчик.
Датчик качества воздуха
Датчик(-и) качества воздуха CO2 – датчики углекислого газа позволяют отслеживать уровень углекислого газа и производить вентиляцию помещений не по статическим расходам из нормативов, а по фактическому присутствию в воздухе помещений углекислого газа. Это позволяет существенно оптимизировать производительность вентиляционных установок как в составе VAV систем в каждом из помещений, так и управлять одной вентиляционной установкой с помощью одного датчика CO2 в больших помещениях. Например, в спортивных или тренажерных залах.
Гибкие шумоглушители
Гибкие шумоглушители – устанавливаются как на приток, так и на вытяжку и позволяют существенно снижать шумы от приточных и приточно-вытяжных установок. А использование именно гибких шумоглушителей – позволяет располагать их в самых компактных местах.
Охладитель
Канальный охладитель воздуха, который устанавливается в приточный воздуховод и позволяет в летнее время подавать в помещения охлажденный воздух.
Фреоновый канальный охладитель используется в комплекте с Компрессорно-Конденсаторным блоком, который вы можете подобрать в нашем каталоге.
Водяной канальный охладитель поставляется в комплекте с смесительным узлом и используется в зданиях, которые оснащены чиллерами и имеют сеть водяного холодоснабжения.
On/Off или Инверторные ККБ
On/Off или Инверторные ККБ – используются в комплекте с канальными охладителями воздуха. Связка ККБ + канальный охладитель – позволяют охлаждать подаваемый в помещения воздух.
Преднагрев
Преднагрев – дополнительный канальный нагреватель воздуха, предназначенный для преднагрева экстремально холодного воздуха в арктических условиях. Преднагрев рассчитывается индивидуально и позволяет использовать Приточно-вытяжную установку при температурах наружного воздуха до -60С. Он нагревает забираемый воздух до температуры -25 для стандартных ПВУ и до -40 для «Арктической серии» – Alasca ECO AR.
Увлажнитель
Увлажнитель – канальный увлажнитель сотового типа, в котором происходит естественное увлажнение подаваемого воздуха. В зимнее время воздух с улицы, нагреваясь – значительно расширяется и это приводит к снижению влажности. Хотя Наши мембранные установки и возвращают часть влажности обратно в помещение, порой её может быть недостаточно. Увлажнитель позволяет контролировать помимо температурного – еще и влажностный режим в помещении и устанавливать на пульте управления желаемую влажность в процентах.
Фильтры тонкой очистки
Фильтры тонкой очистки F7-F9, HEPA, фотокаталитические, угольные фильтры от запахов, модули абсолютной фильтрации – Alasca EcoFilter 5 (Взять фотку с сайта). Помимо установленных в наших устройствах фильтров тонкой очистки класса F5 по желанию заказчика мы комплектуем наши приточные и приточно-вытяжные установки фильтрами. Состав групп фильтрации зависит от места расположения здания заказчика. Для квартиры или офиса в мегаполисе необходим один набор фильтров, а для загородного дома в лесу – другой набор фильтров.
Ethernet и Wi-Fi модули
Ethernet модуль позволяет подключить изделие к роутеру или маршрутизатору в домашней сети или сети предприятия кабелем Витая пара. Это позволит использовать облачное управление системой вентиляции со смартфона, планшета или компьютера из любой точки мира. Доступ к серверу облачного управления – бесплатный.
Wi-Fi модуль позволяет управлять системой вентиляции внутри сети Wi-Fi. Пульт управления вентиляцией находится прямо в вашем смартфоне или планшете.
VAV Система
VAV Система – система, позволяющая снижать производительность вентагрегата исходя из присутствия людей в помещениях. Логика работы данной системы проста – подавать то количество воздуха, которое необходимо на данный момент. Система понимает в скольких помещениях есть люди и какое количество воздуха необходимо подать. Управляется либо по выключателям в каждом помещении, либо по датчикам CO2. Это позволяет подавать нужное количество воздуха в дом и не прогонять вхолостую через систему вентиляции лишний воздух.
Пример: Вы уехали на работу, и установка автоматически работает на минимальной скорости. Вечером приехали с друзьями и играете в настольные игры, а потом расходитесь по нескольким спальням – система видит, что увеличилось пребывание людей в доме и повысился уровень CO2 и увеличивает свою производительность. То же самое и с офисами и бизнес центрами, бассейнами и производственными помещениями.
Датчик влажности
Датчик влажности – дополнительный датчик влажности помимо встроенного в стандартный цветной пульт управления Alasca. Его можно установить в какое-то конкретное помещение или в вытяжной канал для анализа влажности воздуха не там, где установлен настенный цветной пульт управления, а там, где установлен этот дополнительный датчик.
Датчик качества воздуха
Датчик(-и) качества воздуха CO2 – датчики углекислого газа позволяют отслеживать уровень углекислого газа и производить вентиляцию помещений не по статическим расходам из нормативов, а по фактическому присутствию в воздухе помещений углекислого газа.
Это позволяет существенно оптимизировать производительность вентиляционных установок как в составе VAV систем в каждом из помещений, так и управлять одной вентиляционной установкой с помощью одного датчика CO2 в больших помещениях. Например, в спортивных или тренажерных залах.
Гибкие шумоглушители
Гибкие шумоглушители – устанавливаются как на приток, так и на вытяжку и позволяют существенно снижать шумы от приточных и приточно-вытяжных установок. А использование именно гибких шумоглушителей – позволяет располагать их в самых компактных местах.
Скачать
Техпаспорт
Чертёж PDF
Приточно-вытяжные установки с рекуперацией тепла ВУЭ/ ВУТ 100 П мини -VENTS
Описание
Описание
| ОПИСАНИЕ | |
|
|
| КОРПУС | |
|
|
| ФИЛЬТР | |
|
|
| ВЕНТИЛЯТОРЫ | |
|
|
| РЕКУПЕРАТОР ВУЭ 100 П МИНИ | |
|
|
| РЕКУПЕРАТОР ВУТ 100 П МИНИ | |
|
|
| ПРИНЦИП РАБОТЫ | |
|
|
| УПРАВЛЕНИЕ | |
|
|
| ЗАЩИТА РЕКУПЕРАТОРА | |
|
|
| МОНТАЖ | |
|
|
| ПРИМЕР МОНТАЖА | |
Модификации
Наименование модификации
Загрузки
Загрузки
Выберите тип документа
Название
Скачать
Смотреть
Сертификат УкрСЕПРО «Приточно-вытяжные установки с водяным нагревателем или рекуператором» (pdf 495.
71Kb)
Скачать изображение товара в высоком качестве «ВЕНТС ВУЭ 100 П мини (ErP 2016, 2018)» (psd 4.2Mb)
Сертификат ГОСТ Р «Приточные и приточно-вытяжные установки с водяным нагревателем» (pdf 1.07Mb)
«ВЕНТС ВУЭ/ВУТ 100 П мини» описание продукта 05-2022 (pdf 741.44Kb)
Сертификат ГОСТ Р «ВУТ Г мини,ВУТ В мини,ВУТ Г мини ЕС,ВУТ В мини ЕС,ВУЭ П мини,ВУТ Г,ВУТ Г ЕС» (pdf 358.49Kb)
Скачать изображение товара в высоком качестве «ВЕНТС ВУТ 100 П мини (ErP 2016, 2018)» (psd 4.21Mb)
Скачать изображение «ВЕНТС ВУЭ 100 П мини (ErP 2016, 2018)» для Вашего сайта (png 315.23Kb)
Скачать изображение «ВЕНТС ВУТ 100 П мини (ErP 2016, 2018)» для Вашего сайта (png 319.28Kb)
«ВЕНТС ВУТ/ВУЭ 100 П мини» паспорт 08-2022 (V59RU-05) (pdf 2.
87Mb)
«Навигация по приточно-вытяжным установкам с рекуперацией тепла» описание продукта 04-2015 (pdf 4.96Mb)
Условное обозначение
Условное обозначение
| Серия | Номинальная производительность, м³/ч | Монтажное исполнение | Тип |
| ВУТ: вентиляция с рекуперацией тепла; ВУЭ: вентиляция с рекуперацией энергии |
100 | П: подвесная | мини |
BIM
BIM
Вентиляция Lennox HRV
« Вся вентиляция
Вентилятор с рекуперацией тепла
Эффективная вентиляция для холодного климата
Текущий владелец? Зарегистрируйте свой продукт здесь
Характеристики
Лучший способ насладиться естественной вентиляцией
Лучший способ насладиться естественной вентиляцией
Открытие окна может сделать ваш воздух менее душным, но это нецелесообразно в жаркие и холодные месяцы года, к тому же пыльца и другие аллергены попадают в ваш дом.
Вентилятор с рекуперацией тепла (HRV) Healthy Climate ® помогает поддерживать свежий воздух, не создавая потенциально неудобную ситуацию.
Идеально подходит для зимы и в любое время года
Идеально подходит для домов в более прохладных регионах, Healthy Climate HRV использует тепло изнутри вашего дома и передает его поступающему свежему воздуху снаружи. Этот процесс повышает ваш комфорт и помогает контролировать образование конденсата в зимнее время.
Система HRV имеет смысл по многим причинам.
Подумайте о системе вентиляции, если в вашем доме есть что-либо из следующего:
Плотная конструкция помогает экономить энергию, но также может сделать воздух спертым и душным.
Пристроенные гаражи могут содержать загрязняющие вещества, такие как автомобильные выхлопы, которые могут проникнуть в ваш дом.
Изоляция из напыляемой пены помогает сохранять тепло в вашем доме, но также обеспечивает постоянную рециркуляцию воздуха в помещении.
Энергия не тратится впустую
Энергия не тратится впустую
В то время как спертый воздух из вашего дома выводится наружу, воздух, циркулирующий внутри вашего дома, поддерживается комфортным, и энергия не тратится впустую. Некоторые HRV Healthy Climate также спроектированы так, чтобы потреблять меньше энергии благодаря двигателю с постоянным крутящим моментом Power Saver™, который регулирует потребление энергии в зависимости от потребности в вентиляции.
Освежает воздух без образования озона
В отличие от некоторых имеющихся на рынке систем контроля качества воздуха в помещениях, системы вентиляции Healthy Climate освежают воздух без образования озона, токсичного газа, который может раздражать легкие*.
Рейтинги и обзоры
Посмотрите, что другие клиенты говорят о
Вентилятор с рекуперацией тепла Healthy Climate® (HRV)
4/5
27 марта 2023 г.
5/5
Свежий воздух на входе
27 декабря 2022 г. Свежий воздух на улице и на улице
s при минимальных потерях тепла. Прост в эксплуатации и работает по назначению.
4/5
25 мая 2022 г.
Подробнее отзывы
Читать отзывы
Получите ответы от дилера Lennox
® .Легко найти опытного дилера Lennox, который поможет вам максимально эффективно использовать вашу систему HVAC.
Просмотреть сейчас
Получите необходимые ответы от выбранного дилера:
AZ Кондиционер и отопление
Перейти на страницу моего дилера
Картографические данные © Google, 2022 г.
Условия использования
Сообщить об ошибке карты
Картографические данные © 2022 Google
Ресурсы
- Брошюра о решениях для качества воздуха в помещении
- Руководство по установке вентилятора с рекуперацией тепла Healthy Climate
- Брошюра о вентиляторах для здорового климата HRV
- В чем разница между вентиляцией с рекуперацией тепла и вентиляцией с рекуперацией энергии?
- Что такое качество воздуха в помещении?
- Может ли воздух в помещении быть опасным для моего здоровья?
- Как работает домашняя система вентиляции?
- Как улучшить качество воздуха в помещении моего дома?
- Почему вентиляция важна для надлежащего качества воздуха в помещении?
- Какой продукт для улучшения качества воздуха в помещении самый лучший?
- Как улучшить качество воздуха в помещении?
- Как обеспечить свежий воздухообмен?
- Как узнать, подходит ли мне система вентиляции?
- Как проветрить дом без потери энергии?
- Как узнать, какой продукт для контроля качества воздуха в помещении мне подходит?
- Как определить, что у меня проблема с вентиляцией?
- Какой продукт для улучшения качества воздуха в помещении самый лучший?
- Как улучшить вентиляцию дома?
Как работает вентиляция с рекуперацией тепла HRV/ERV?
org/Person»> Криса Вудфорда. Последнее обновление: 10 ноября 2021 г.Закрой эту дверь и сохрани тепло — это знакомый крик в зима; летом вы, скорее всего, увидите, как люди закрывают двери и окна для сохранения тепла из и сэкономить на кондиционировании. Как вы можете иметь герметичный, энергоэффективный дом, который также является здоровым и хорошо проветривается? Вентиляция с рекуперацией тепла (HRV) и вентиляция с рекуперацией энергии (ERV) (иногда также называемая механической вентиляцией с рекуперацией тепла или MVHR) предложить решение, привнося свежий воздух в ваш дом, не пропуская тепло побег. Давайте подробнее рассмотрим, как они работают!
Фото: Типичная система вентиляции с рекуперацией тепла (HRV) внутри. Вы можете видеть воздухозаборник и
выпускные каналы слева и справа, ромбовидный теплообменник посередине и воздуходувка справа.
Хотя эти вещи выглядят довольно тяжелыми, большинство из них сделано из легкого алюминия.
и весят всего 10–20 кг (20–40 фунтов). Системы HRV производятся многими различными компаниями, включая Broan, Fantech, Honeywell,
Vaillant recovAIR, RenewAire и Venmar. Фото Денниса Шредера
любезно предоставлено NREL (Министерство энергетики США/Национальное
Энергетическая лаборатория).
Содержание
- Зачем нужна рекуперация тепла?
- Что такое вентиляция с рекуперацией тепла?
- В чем разница между HRV и ERV?
- Каковы преимущества и недостатки ВСР?
- Какие еще особенности есть у этих вещей?
- Узнать больше
Зачем нам рекуперация тепла?
Современные дома обычно строятся по гораздо более высоким техническим стандартам.
чем здания, построенные несколько десятилетий назад, и потребляют гораздо больше энергии.
эффективен, во многом благодаря лучшей теплоизоляции. Одна ключевая область
усовершенствование заключалось в том, чтобы сделать здания более герметичными, чтобы они удерживали
на тепло, которое мы помещаем в них дольше.
Но есть и недостаток: наши дома нуждаются в регулярных сменах воздуха, чтобы оставаться здоровыми. Ванны и душевые, мыть посуду, стиральные машины для одежды, сушка белья в помещении, и даже простое дыхание производит удивительное количество воды внутри нашего организма. домов: по данным ведущего производителя вентиляции Vaillant, типичная семья производит 10–15 литров (3–4 галлона) влаги. ежедневно! Пусть эта проблема останется без внимания, и вы получите такие проблемы, как плесень и грибок, пылевые клещи и повышенный риск астмы.
Открытие дверей и окон — очевидный способ избавиться от влаги и вывести
на свежем воздухе, но если вы сделаете это зимой, то с тем же успехом
спусти деньги в унитаз: все тепло тебе дорого
внесенный в ваш дом, унесет ветром. Старый сквозняк
дом решает эту проблему, будучи
автоматически хорошо проветривается, но, вероятно, еще и мороз, потому что бесполезно держать
на тепло; современный энергоэффективный дом решает проблему сквозняка
но может быть душно и недостаточно вентилируемым.
Так что делать?
Ответ природы
Давайте посмотрим на природу, которая когда-то решила эту проблему. Наш тела немного похожи на наши дома, поскольку они нуждаются в регулярном приток свежего воздуха и постоянные облака сырости, «души» воздух, чтобы избавиться. Как они это делают? С гениальным изобретением называется нос !
Анимация: Ваш нос работает как система вентиляции с рекуперацией тепла. Когда вы выдыхаете (1), ваши носовые ходы согреваются теплом выходящего воздуха (2). Когда вы вдыхаете, холодный входящий воздух забирает часть этого тепла (3), которое в противном случае было бы потрачено впустую.
В детстве вы могли узнать, что лучше
дышать через нос, а не через рот, потому что нос
нагревает и фильтрует поступающий воздух. Что на самом деле делает ваш нос?
называется теплообмен (или, более технически, регенерация): выходящий воздух согревает ваши носовые проходы
как уходит; холодный поступающий воздух забирает некоторые из этих же
тепловая энергия на своем пути в ваши легкие.
В результате воздух, которым вы дышите, становится теплее.
чем это было бы в противном случае, в то время как воздух, который вы выдыхаете, более прохладный, и (среди прочего) это помогает вашему телу сохранять тепловую энергию.
Что такое вентиляция с рекуперацией тепла?
HRV, по сути, представляют собой носы домов: они состоят из двух вентиляционных
воздуховоды, идущие рядом друг с другом, проходящие между внутренней и
вне дома. Один несет прохладный свежий воздух; другой несет
влажный, затхлый воздух наружу. Умный бит заключается в том, что воздушные потоки бегут
через устройство, называемое теплообменником, которое позволяет выходящему воздуху
передать большую часть своего тепла поступающему воздуху без двух
воздушные потоки на самом деле смешиваются (читайте, как это работает в нашем
статью о теплообменниках). Обычно в каждом есть вентилятор (нагнетатель).
воздуховод, который можно поднимать или опускать вручную или автоматически
в зависимости от температуры и уровня влажности.
Входящий воздух
подачи также может быть установлен байпас, чтобы в летние дни, когда
прохладнее снаружи, чем внутри, холодный наружный воздух может быть направлен прямо
в дом, не встречаясь с выходящим воздухом (так же, как открыть
створки окна).
Иллюстрация: Как работает HRV (упрощенно): Горячий влажный отработанный воздух из дома (проходящий по желтому воздуховоду) отдает практически все свое тепло, проходя через теплообменник на выходе из здания. . Холодный и сухой входящий воздух (проходящий через коричневый воздуховод) забирает это тепло по мере поступления. В идеале тепло не теряется. Поскольку входящий и выходящий потоки воздуха проходят в противоположных направлениях, этот подход известен как противоток.

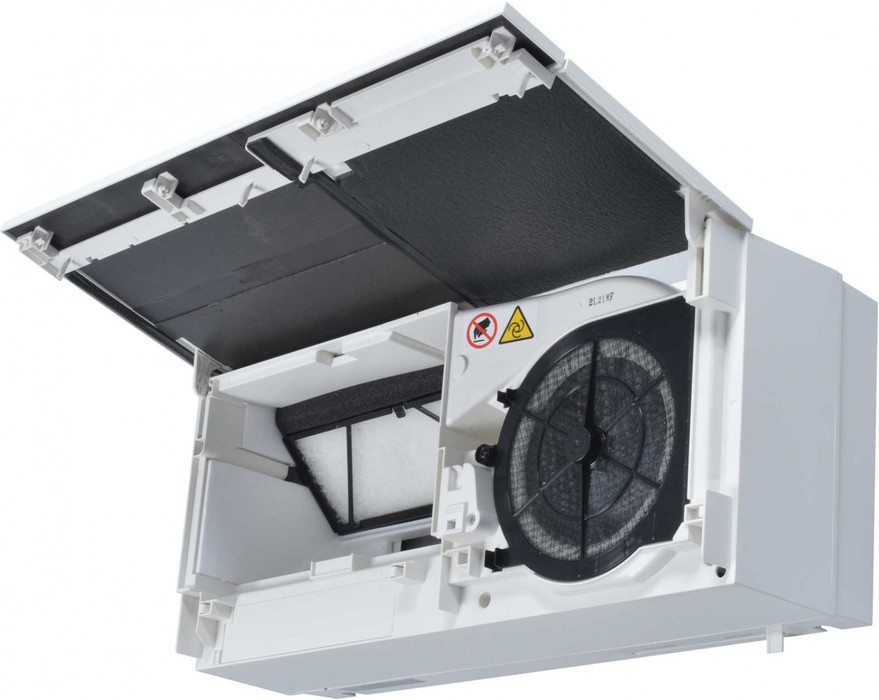

В небольших домах HRV может состоять из одного блока на одном
стена, которая эффективно вентилирует все здание с течением времени, как
двери открываются и закрываются между комнатами. В больших домах и офисах может быть
вентиляционные решетки в каждой комнате, входящие в воздуховоды, которые проходят между
полов или потолков здания к одному вентилятору на внешней стене.
Изображение: Как работает HRV (более подробно): Это макет фактического блока HRV, показывающий два пути воздушного потока и шесть изолированных отсеков более подробно. Свежий воздух поступает в здание снаружи в точке 1 и нагнетается в помещение в точке 2 внутри здания, проходя через три отсека, окрашенных в серый цвет, и следуя пути, отмеченному синей стрелкой. По пути он забирает тепло от ромбовидного теплообменника (красный), притягиваемого розовым вентилятором. Застоявшийся отработанный воздух выходит из помещения в точке 3 и покидает здание в точке 4, проходя через три синих отсека по пути, отмеченному красной стрелкой. Он также проходит через теплообменник, отдавая тепло, и ему помогает на этом пути второй вентилятор, окрашенный в голубой цвет. Из патента США 5 632 334: Вентилятор с рекуперацией тепла с функцией оттаивания воздуха в помещении Питера К. Гринбергса и Гранта В. Майлза. Nutech Energy Systems Inc., 27 мая 19 г.97, любезно предоставлено Управлением по патентам и товарным знакам США, для ясности добавлены цвета.
В чем разница между HRV и ERV?
Не все HRV работают одинаково. Альтернативная система называется Вентиляция с рекуперацией энергии (ERV) работает аналогичным образом, но переносит часть влаги из исходящий воздушный поток во входящий воздух, поэтому он сохраняет влажность в ваш дом на постоянном уровне. Это важно, если вы не хотите ваш дом слишком сухой. Как правило, ERV является лучшим вариантом, если вы иметь кондиционер и жить во влажном климате, потому что это поможет удерживать влагу снаружи, снижая нагрузку на кондиционер и экономя на счетах за кондиционер. ВСР часто лучше, если вы у нет кондиционера или они живут в менее влажном климате, так как это поможет снизить влажность за счет переноса избыточной внутренней влаги наружу.
Фото: Типовая система вентиляции с рекуперацией тепла (HRV), вид с торца. Вы можете видеть воздухозаборник и
выпускные каналы гораздо четче с этого ракурса. Фото Денниса Шредера
любезно предоставлено NREL (Министерство энергетики США/Национальное
Энергетическая лаборатория).
Каковы преимущества и недостатки ВСР?
Pros
HRV и ERV имеют очевидную привлекательность: они обеспечивают тепло и хорошую вентиляцию.
домой и остановить вас «опустошать свой кошелек» в атмосферу каждый
время, когда вы открываете окна. Зимой они помогут сэкономить на вашем
счета за отопление; летом они уменьшают потребность в кондиционировании воздуха.
Удерживая лишнюю влагу в вашем доме, они лучше для вашего
здание, ваша мебель и ваше здоровье
(В домах с хорошей вентиляцией, в которых не слишком жарко и не слишком сыро, меньше шансов заселить пылевых клещей, что является очень распространенным триггером астмы.)
и они помогают поддерживать «климат» внутри вашего дома на более постоянном уровне.
Обычно они сохраняют от двух третей до трех четвертей тепла, которое обычно теряется из
ваш дом через вентиляцию (некоторые производители заявляют 85–95 процентов),
так что они действительно экономят энергию.
Сколько энергии? По данным британского экологического аудитора
По расчетам Николы Терри, HRV может безопасно сократить количество воздухообменов в час в «дырявом доме» примерно на 50 процентов, сократив потери энергии на вентиляцию примерно на 65 процентов.
Небольшое количество этой энергии используется для питания электрических вентиляторов в системе HRV (обычно около 50–100 Вт, а в некоторых случаях до 300 Вт), но при этом сохраняется значительная экономия энергии.
Фото: В больших системах HRV используются такие воздуховоды, которые проходят между полами и потолками. Фото Уоррена Гретца предоставлено NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).
Минусы
С другой стороны, HRV дорого устанавливать на начальном этапе (несколько тысяч долларов является типичным), и они не гарантируют, что окупят себя (типичный годовая экономия может составить несколько сотен долларов). С другой стороны, деньги не единственная соответствующая мера; какая цена хорошее качество воздуха в помещении?
Вы увидите наибольшую пользу от HRV в экстремальных климатических условиях: в чем разница?
между наружной и внутренней температурами максимальна летом,
зима или и то, и другое.
В более мягком климате преимущества значительно уменьшаются.
а в некоторых случаях может отсутствовать.
Не забывайте, что типичный HRV имеет пару небольших электрических вентиляторов и требует денег на эксплуатацию: в целом вы сэкономите деньги только в том случае, если сможете окупить расходы.
расходы на установку и получить достаточную экономию для покрытия текущих
затраты также. Если вы заботитесь об окружающей среде и денег меньше
проблема, экономя больше энергии при рекуперации тепла, чем вы используете в
сама система, очевидно, является тем, на чем вам нужно сосредоточиться. Если вы используете HRV в
особенно в холодном климате вам понадобится немного более сложный
оборудование, предотвращающее замерзание системы. ВРС также нуждаются в регулярном
техническое обслуживание с фильтрами, которые обычно нуждаются в очистке или замене
каждые 6–12 мес. Наконец, если ваш дом действительно борется
с сыростью (или вы создаете много влаги на кухнях и в ванных комнатах),
вам может понадобиться более одного блока HRV или более сложная установка.
Какие еще функции есть у этих вещей?
Блоки HRV/ERV могут использоваться по-разному и обычно имеют цифровые панели управления, позволяющие Вы можете увеличивать или уменьшать поток воздуха или переключаться между различными сезонными режимами работы в разное время года. Например, вам понадобится больше кондиционера летом и больше обогрева зимой, или вы можете Зимой требуется больше влаги. Некоторые устройства переключаются между «режимом воздухообмена» (в основном для освежения и фильтрации воздуха), «режим теплового насоса» (для обогрева или охлаждения здания, а также для освежения воздуха) или «режим рециркуляции» (который не нагревает и не охлаждает воздух, а просто продолжает его рециркулировать и фильтровать). Некоторые будут автоматически менять режим с помощью встроенных датчиков температуры и влажности. В конце концов, все здания и их обитатели разные, поэтому вам нужно будет поэкспериментировать и выяснить, что лучше всего подходит для вас.
Большинство блоков HRV/ERV оснащены фильтрами для уменьшения загрязнения воздуха внутри помещений.
и автоматическая защита от замерзания, которая обычно включает в себя один из вентиляторов, всасывающих дополнительное тепло из
здание, в то время как вентилятор, который обычно втягивает воздух снаружи, временно выключен.
Подробнее
На этом сайте
- Кондиционеры
- Экологические темы
- Тепло
- Теплообменники
- Теплоизоляция
- Тепловые насосы
На других сайтах
- Энергосбережение: вентиляция: хорошее базовое введение в экологичную естественную и механическую вентиляцию от Министерства энергетики США.
- Passipedia: Вентиляция: Дополнительные технические сведения об энергоэффективной вентиляции.
- HVI-Certified Product Directory: Удобная актуальная сравнительная таблица около 400 систем HRV/ERV, составленная Институтом домашней вентиляции.
Статьи
- Пассивный дом в Нью-Йорке Элисон Грегор. Нью-Йорк Таймс. 27 марта 2015 г. Архитекторы и домовладельцы в восторге от своих энергоэффективных, герметичных пассивных домов.
- Строительство с нулевым потреблением энергии пересекает океан Элисон Грегор. Нью-Йорк Таймс. 1 декабря 2011 г. Европейские «пассивные» дома с нулевым потреблением энергии, включающие HRV, становятся все более популярными в Соединенных Штатах.
- Сбор энергии: тепло тела для обогрева здания Ксанте Хинчи. Новости Би-би-си, 9 января., 2011. Как тепло, вырабатываемое пассажирами на центральном вокзале Стокгольма, собирается и передается по трубопроводу в другое здание через дорогу.
- Вентиляция своими руками от Джорджа Маршалла. The Guardian, 1 марта 2008 г. Активист зеленой кампании Джордж Маршалл берет в свои руки вентиляцию с рекуперацией тепла.
27 марта 2015 г. Архитекторы и домовладельцы в восторге от своих энергоэффективных, герметичных пассивных домов.Книги
- Справочник домовладельца по энергоэффективности, авторы Джон Криггер и Крис Дорси. Saturn Resource Management, 2008. Подробное руководство по всем видам энергоэффективности дома, включая целую главу по управлению влажностью и вентиляции.
- Изоляция и защита от атмосферных воздействий Брюса Харли. Taunton Press, 2002. Практическое практическое руководство по снижению потерь тепла и проникновению погодных условий. Включает в себя множество четких иллюстраций, фотографий и полезных диаграмм. ВСР подробно рассматривается начиная со стр. 60 и далее.
- Популярная механика: Полное практическое руководство для дома: Вентиляция с рекуперацией тепла Альберт Джексон и Дэвид Дэй. Херст, 2004/2009. p260 — это одностраничное руководство по установке системы HRV.
- Справочник по жилой вентиляции Пола Реймера. McGraw-Hill, 2010. Более подробное введение, в котором системы HRV/ERV рассматриваются в более широком контексте.
Патенты
Для получения более подробной технической информации воспользуйтесь этими ссылками:
- Патент США 4 049 404: Вентиляционная система с рекуперацией тепловой энергии Артура К. В. Джонсона, Combustion Research Corporation, выдан 20 сентября 1977 г.
