Вентиляционная решетка с клапаном: 4 вида, правила выбора и монтажа

Вентиляционная решетка с клапаном хоть и не является обязательным элементом системы вентиляции, незаменима в случае появления обратной тяги, она способна решать проблему, когда в помещение проникают неприятные запахи или пыль из вентиляционной шахты. Решетка стоит недорого и легко монтируется без привлечения специалистов.

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

• Препятствует проникновению холодного или горячего воздуха извне.
• Служит надежной преградой от пыли и насекомых.
• Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
• Отличается простотой установки и обслуживания.
• Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

• Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
• Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала. Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации. Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

• С противовесом, который может располагаться внутри или снаружи прибора.
• Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Это важно! Решетка такого типа должна монтироваться строго горизонтально или вертикально. Отклонение от правильного положения в пространстве будет приводить к неполному закрытию заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

• Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
• Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
• При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

• Проверить приспособление на возможность заклинивания.
• Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
• Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
• Предварительно отметить место для крепежа.
• Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Рекомендуем ознакомиться:  Виды декоративных решёток для вентиляции

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

topventilyaciya.ru

Вентиляционная решетка с обратным клапаном – секрет эффективной вентиляции

Вентиляционная система – необходимое условие создания комфортных условий в помещениях, требуемых параметров воздушной среды, а также обеспечения здоровья. Среди возможных проблем при организации воздухообмена выделяются следующие вопросы:

• возможное возникновение тяги обратной;
• проникновение воздуха, запахов из соседних помещений в разветвленных сложных сетях;
• необходимость в ряде моментов отсечь наружный воздух.

Все эти проблемы решает вентиляционная решетка с обратным клапаном, монтируемая в сетях воздухообмена.

Вентиляционная решетка с обратным клапаном: достоинства

При ее установке блокируется попадание в помещение воздуха из соседних квартир, других комнат, исключается обратное течение воздуха, опрокидывание тяги, проникновение запахов из туалетных комнат. Поэтому часто такие решетки монтируются на входе в канал вытяжной на кухне.

Широко востребованные на современных кухнях вытяжки над плитой часто выводятся за наружную стену. В этом случае решетка с обратным клапаном для вентиляции обязательна для установки. Она монтируется в целях устранения опасности попадания в помещение холодного наружного воздуха.

Среди преимуществ таких моделей:

• четкая и оптимальная организация воздушного потока;
• предохранение помещений от попадания пыли, насекомых;
• предотвращение загрязнения воздухопроводов.

Конструктивно вентиляционные решетки с обратным клапаном состоят из:

• фланца крепежного;
• корпуса, объединяющего все элементы конструкции;
• одного или нескольких лепестков, перекрывающих поток воздуха в обратном направлении;
• осей для поворота лепестков.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

• одностворчатой гравитационной;
• лепестковой;
• мембранной;
• бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.

ventilaciya.info

Вентиляционные решетки с обратным клапаном для кухни: эстетично и практично

29.03.2018

Обустройство качественной вентиляции на кухне имеет особое значения для безопасности и здоровья. Одним из ключевых элементов системы вентиляции является решетка, смонтированная на входе в вентиляционную шахту или воздуховод. Она организует воздушные потоки, осуществляет защитную функцию и является элементом дизайна. Интересное и функциональное решение – вентиляционные решетки с обратным клапаном для кухни, устраняющие опасность обратного потока воздуха.

Секреты качественной вентиляции кухни

В качестве материалов моделей используются:

• легкие, недорогие и стойкие пластмассы – самый популярный вариант;
• алюминий – более прочный и надежный;
• сталь – при наличии защитного покрытия;
• нержавейка – редко из-за высокой цены;
• дерево – только после обработки антисептиком.

Исходя из формы сечения, решетка для вентиляции на кухне может быть круглой или квадратной. Могут использоваться регулируемые либо стационарные модели. Инерционные модификации перекрывают поток при отсутствии воздухообмена.

При обустройстве кухонной вентиляции в многоквартирном здании нередко возникает проблема обратного потока воздуха из общедомовой шахты. Такое явление, например, может вызываться включением мощной вытяжки соседями. Предотвратить обратный ток воздуха сможет вентиляционная решетка с обратным клапаном для кухни, смонтированная на входе в вытяжную шахту.

Поток воздуха от популярных вытяжек над плитой рекомендовано выводить за наружную стену. При этом возникает проблема проникновения холодного воздуха в кухню.

При выводе вытяжных воздухопроводов от кухонной вытяжки за пределы наружной стены установка решетки вентиляционной, снабженной обратным клапаном, является обязательной.

 Вентиляционные решетки с обратным клапаном для кухни: варианты

В состав решетки вентиляционной, оснащенной клапаном обратным входят:

• фланец установочный;
• защитная решетка;
• клапан обратный;
• корпус, объединяющий все конструктивные элементы.

Лучшим материалом, из которого изготавливается вентиляционная решетка на кухню, является качественная пластмасса:

• обеспечивающая стойкость к повышенной влажности;
• позволяющая снизить стоимость;
• облегчающая чистку и обслуживание;
• обладающая малым весом.

Обратный клапан представляет собой квадратную или круглую пластину либо несколько лепестков. Благодаря креплению на оси с эксцентричным размещением клапан открывается перемещением воздуха в правильном направлении. Обратный поток воздуха поджимает пластину или лепестки к корпусу и перекрывает воздухообмен. Правильная установка вентиляционной решетки на кухне, качественное ее исполнение позволяют работать обратному клапану даже при естественном воздухообмене.

 Достоинства и недостатки вентиляционных решеток с обратным клапаном

Среди преимуществ моделей с обратным клапаном:

• защита от холодного воздуха в течение зимы и горячего при летней жаре;
• препятствие перетоку воздуха, запахов от соседей;
• недопущение в помещение пыли, комаров.

Среди возможных недостатков большая стоимость и возможность замерзания, нарушающая работу клапана зимой. При наружной установке целесообразно использование моделей с подогревом.

 Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

• модель прикладываем к входу в вытяжку;
• намечаем существующие отверстия крепления;
• при отсутствии крепежных отверстий сверлим их сами;
• загоняем в них дюбели;
• устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

ventilaciya.info

Вентиляционная решетка с обратным клапаном – устройство, работа, монтаж и правильный выбор

Вентиляция

08.02.2019

6.7 тыс.

4.5 тыс.

6 мин.

Приготовление пищи сопровождается большим количеством пара и запахов, которые из кухни проникают в другие помещения. Простая вытяжка без вентилятора не способна справиться с их удалением. К тому же через общедомовые каналы попадают ароматы с улицы, из соседней квартиры, чужого санузла. Решить проблему позволяет вентиляционная решетка с обратным клапаном, который перекрывает приток дурно пахнущего воздуха.

Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:

1. 1. Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
2. 2. Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
3. 3. Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.

Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.

Схема действия запорного клапана совместно с вытяжным устройством

В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход. Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей. В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.

Для изготовления используют различные материалы, но лучший – это пластмасса. Она превосходит своих конкурентов по многим показателям:

• устойчива к постоянной влажности;
• дешевая;
• легко чистить и обслуживать;
• малый вес.

Металл во всех отношениях, кроме прочности и термостойкости, проигрывает. Модели из нержавейки, алюминия долговечные, но дорогие. Для обычной стали нужно надежное защитное покрытие, но даже оцинкованная вентрешетка через несколько лет начинает ржаветь.

Применение механических вытяжных изделий привело к неактуальности ручного регулирования воздушных потоков. Их возврат предотвращают автоматические устройства. Самое простое из них – одностворчатое гравитационное, которое открывает путь воздуху из кухни и не пускает обратно. Клапан закрывает отверстие под своим весом. Если правильно установить, он сможет работать и с естественной вентиляцией. Известны 2 варианта исполнения: с противовесом или способом изменения положения оси со створкой.

Требуется установка строго по горизонтали или вертикали, особенно при естественной тяге

Двухстворчатые клапаны за внешнее сходство с крыльями насекомых именуют «бабочками». Избыточное давление воздуха вызывает складывание лепестков, когда тяга пропадает, они распрямляются. Отдельные виды подобных устройств имеют пружины, которыми регулируют усилие, необходимое для срабатывания. Модели преимущественно монтируют вместе с вентилятором – для естественной тяги чувствительность часто недостаточная. Поскольку они независимы от земного притяжения, угол установки роли не играет.

Еще один вид – решетка с тонкой мембраной. Клапан от воздуха сгибается, при обратном направлении распрямляется и препятствует ходу. Применяют его в любых вентиляционных системах, потому что он очень тонко реагирует на потоки.

Их чрезмерная сила может изогнуть непрочную мембрану, в результате деформации она не сможет полноценно препятствовать обратному перемещению воздуха. Требуется усовершенствовать конструкцию – установить ребра жесткости для упора.

Все устройства монтируют преимущественно внутри. Снаружи устанавливают только отдельные виды гравитационных изделий и жалюзи, тоже относящиеся к этому типу. Клапан у них может занимать всю решетку или часть, которая соприкасается с воздуховодом. Изделия небольшого размера, лепестки легкие, поэтому их используют с естественной вентиляцией. Для улицы это единственно приемлемый вариант, потому что у других нарушается работоспособность под влиянием отрицательных температур.

Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое. Непосредственно в магазине обращают внимание на следующие моменты:

• Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.
• Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.
• Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.

Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия. Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально. Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.

При любой конфигурации системы планируют размещение, исключающее обратную тягу при различных комбинациях включения вентилятора и вытяжки. Работоспособность зависит от правильной установки. Когда воздух забирается с одной точки и уходит через шахту или наружу, то хватает единственного клапана. Конструкция, включающая несколько вытяжек или каналов для естественной вентиляции, требует следующих схем:

1. 1. На каждом ответвлении, ведущем к магистрали, устанавливают клапаны. Тогда воздух не движется обратно к выключенной вытяжке.
2. 2. На выходе из системы монтируют дополнительное устройство. По теоретическим соображениям оно не нужно, если шахта герметичная. На практике клапан здесь часто необходим.
3. 3. Когда попеременно используется принудительное и естественное вентилирование, возможны различные решения. В первом случае приобретают вентрешетку под оба вида воздухообмена – в ней два отверстия. Второй вариант – устанавливают тройник рядом с решеткой и клапан на естественную вентиляцию.

Место установки выбирают такое, чтобы удобно было проводить обслуживание своими руками. На устройстве оседает жир, налипает пыль – необходима периодическая очистка, иначе оно не полностью закрывается при обратном движении воздуха.

Схема монтажа для разветвленной системы

Особо внимательно следует относиться к установке на входе в общедомовую шахту. Ее особенность в том, что положительная температура и влажность без солнечного света благоприятно сказываются на размножении микроорганизмов. Грызуны и насекомые хорошо чувствуют себя в этих условиях, сюда залетают птицы. Соответствие санитарным нормам редко соблюдается. Даже если шахты регулярно прочищаются, следует исключить проникновение воздуха в квартиру.

Каналы в типовом доме имеют стандартные размеры и форму. Вентиляция осуществляется готовыми устройствами с обратным клапаном, монтаж которых возможен в любом месте. Закрепляют саморезами или сажают на клей. Вытяжная конструкция требует регулярной прочистки, иногда необходимо внести изменения в конфигурацию, поэтому лучше применить шурупы – легче снять решетку. При монтаже в кухне основательно герметизируют стыки.

Наружные вентрешетки требуют регулярного обслуживания при морозах

Установленные на улице жалюзи страдают от обледенения. В воздухе из помещений содержится много влаги, которая зимой замерзает. Створки прикрываются неплотно, появляется обратная тяга, пусть и не такая сильная, как в случае, когда защита полностью отсутствует. Вторая проблема в том, что уменьшается сечение, снижается воздухооборот. Вдобавок вентиляторам и вытяжкам приходится работать с перегрузкой.

Периодически необходимо осматривать жалюзи на улице и удалять ледовый налет. Его счищают жестким предметом, но существует риск повредить пластик. Поэтому целесообразно использовать снаружи металлические решетки.

Запорный клапан в системе вентиляции обеспечит ее нормальную работу, исключит обратную тягу, которая приносит в жилые комнаты и на кухню неприятные запахи, болезнетворные микроорганизмы, летучие токсины.

obustroen.ru

---

Смотрите также

• Как работает вытяжка наклонная
• Решетка на вентиляцию под вытяжку
• Вытяжка из суперфосфата для огурцов
• Вытяжка на улицу
• Вытяжка мощность квт
• Как сделать вытяжку в гараже своими руками
• Вытяжка для мангала в беседке из стальной бочки своими руками
• Вытяжка над мангалом
• Как поставить вытяжку в ванной
• Грибок для вытяжки на крышу
• Вытяжка из растений



• вытяжки для кухни 60 см |
• вытяжки кухонные 90 см |
• кухонные вытяжки 50 см |
• вытяжка эликор аметист |
• вытяжка эликор вента |
• эликор интегра |
• elikor квадра |
• elikor оникс |
• эликор оптима |
• эликор ротонда |
• elikor эпсилон |
• эликор аквамарин |
• эликор бельведер |
• другие |
• вытяжки плоские |
• вытяжки подвесные |
• классические вытяжки |
• купольные вытяжки |
• вытяжка угловая |
• угольные вытяжки |
• вытяжка встраиваемая в шкаф |
• как выбрать вытяжку на кухню |
• лучшие кухонные вытяжки |
• кухонные вытяжки отзывы |
• угольный фильтр для вытяжки |
• установка вытяжки |
• короб для вытяжки |



---

Контакты

Официальное представительство Elikor Эликор в Москве

Электронная почта:[email protected]

Единый тел.

+7 495 268-02-32

Вентиляционная решетка с обратным клапаном

Современный человек, особенно в городе большую часть своего времени проводи в помещениях и зданиях. Соответственно он не имеет доступа свежего воздуха. А чистый воздух является основой полноценного здоровья. Поэтому на первый план в обеспечении комфортных условий проживания и работы выходит создание нормальной вентиляционной системы. Особенно это актуально в таких местах как кухня или санузел. С пластиковыми окнами и с современными дверями человек закрыл себя герметически в каменных джунглях города. Большинство существующих вентиляционных систем обеспечивают вытяжку отработанного воздуха, не заменяя его чистым. Выходом из создавшегося положения станет установка вентиляционной решетки с наличием обратного клапана. В данной статье будут рассмотрены виды такого изделия, его монтаж и принципы эксплуатации. Понимание таких процессов станет причиной грамотного подбора описываемого устройства.

Содержание

1. Создание обратной тяги
2. Виды борьбы с обратной тягой
3. Одностворчатое изделие, основанное на гравитационном действии
4. Двустворчатый вариант с пружинами
5. Жалюзи на вентиляционной решетке
6. Использование гибких мембран
7. Монтаж и эксплуатация

Создание обратной тяги

Прежде чем принять решение о монтаже вентиляционных решеток с наличием обратного клапана, предварительно узнают о вероятности создания обратной тяги в системе вентиляции здания. Правильно понимая и осознавая такой механизм, становиться возможным нормализация воздухообмена в помещении.

Принцип работы нормальной вентиляционных устройств, приточно-вытяжного характера базируется на постулате о равномерности входящего и исходящего объема воздуха. Если же весь поток уходит из дома, это говорит о создании обратной тяги и неважности притока свежей воздушной массы.

Отсутствие чистой воздушной массы в доме чревато, хронической усталостью, постоянными негативными состояниями и наличием хронических заболеваний.

Теперь разберем причины, которые служат базой для создания обратной тяги.

1. 1. Основная причина сокращение объема воздуха поступающего в квартиру или его полное отсутствие.
2. 2. Засорение отверстий мусором.
3. 3. Поломка механизмов, регулирующих движение воздуха.
4. 4. Работа мощных вытяжек.
5. 5. Применение нескольких принудительных устройств работающих на отток воздушной массы одновременно, во всей системе вентиляции.
6. 6. Постоянно дующий ветер, который не был принят в расчет строителями при создании дома.

Все перечисленные условия приводят к созданию обратной тяги и невозможности получения чистого кислорода. Даже при нормальной работе системы стоит поставить вентиляционные решетки с обратными клапанами для профилактики такого явления.

Виды борьбы с обратной тягой

Повсеместное использование вытяжек делает неактуальными установку изделий с ручным управлением по пропуску воздушных масс. Новые методы предотвращают появление обратной тяги в автоматическом режиме. Все они связаны с установкой вентиляционных решеток с клапаном. Каждый способ при этом характеризуется своими достоинствами и недостатками. Все возможные методы рассмотрим пор отдельности.

Одностворчатое изделие, основанное на гравитационном действии

Такой прибор работает на потоках направляемых из помещения с оказанием давления на клапанную створочку. При присутствии обратной тяги – давления нет, и створочка закрывается под действием гравитации.

Такой прибор применяется при естественном варианте вентиляции. Обязательно при установке соблюсти размещение клапана на базе его конструкционных особенностей. Это делается по горизонтали или вертикали.

Фото 1. Схема установки изделия по горизонтали и по вертикали.

Двустворчатый вариант с пружинами

Клапан, в виде бабочки, имеет в своей структуре две шторки. Они складываются под воздействием сил давления с определенной стороны или захлопываются когда фактора давления нет. Механизм захлопывания обусловлен действием вмонтированных пружин.

Такое устройство можно располагать пол любым углом.

Как показывает практика, подобное устройство четко работает при присутствии вытяжки. При покупке такого прибора обязательно нужно протестировать пружины к давлению воздушной массы. Современные устройства предполагают регулировку силы работы пружин.

Жалюзи на вентиляционной решетке

Клапан, установленный на решетке с выходом на улицу, может иметь форму жалюзи. Принцип работы аналогичен одностворчатому изделию и основан на гравитации. При использовании нескольких створок процесс работы устройства более эффективный. Размеры рассчитаны на возможные модели отверстий. Клапан может устанавливаться по всей площади решетки или исключительно на отверстие.

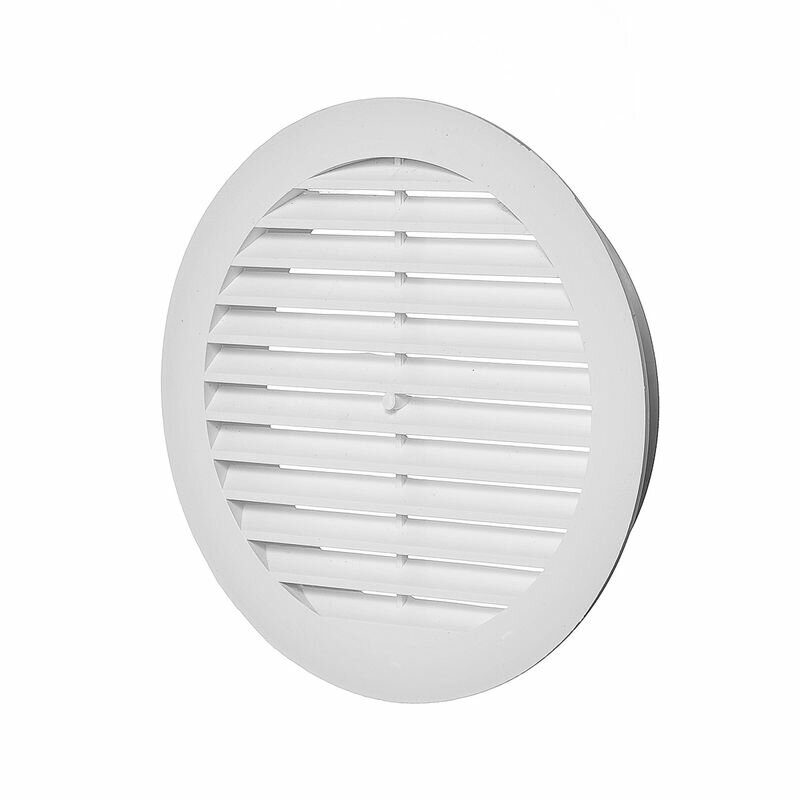

Фото 2. Пример вентиляционных решеток с жалюзи.

Использование гибких мембран

Применение мембранного варианта клапана обусловлено действие воздушного потока, которое изменят положение пластинки.

Одно направление потока служит для открытия мембраны, другой вектор напора закрывает ее. Сильный процесс обратной тяги может деформировать пластину.Ч избежать подобной ситуации, надо приобретать изделие с ребрами жесткости. Если попытаться сэкономить и купить устройство без ребер, то возникает вероятность деформации изделия. Результатом станет пропуск воздуха в нежелательном векторе.

Монтаж и эксплуатация

Проанализируем рекомендации необходимые для установок решеток.

1. 1. Предварительно тестируем клапана, на предмет возможного заклинивания.
2. 2. Само изделие должно содержать подготовленные отверстия. Решетки закрепляют при помощи саморезов.
3. 3. Для лучшей фиксации и герметизации применяем монтажную пену. Ее заливают в зазор между решеткой и вентиляционным каналом.
4. 4. Размеры изделия должны соответствовать форме вентиляционного канала.
5. 5. Если возникает необходимость поочередного действия естественной вентиляции и принудительного прибора, нужно использовать решетку определенной конструкции с двумя щелями. Обе щели служат для разных типов вентиляции.
6. 6. Не лишним будет укрепление стены возле отверстия непосредственно перед монтажом.

Теперь обратим внимание на эксплуатацию. Воздух, забираемый из кухонь, всегда несет в себе влагу. В холодное время это может служить причиной образования наледи на решетке, установленной на улице. Такой процесс приводит к прекращению движения воздуха. Отверстие просто сужается и/или полностью закрывается льдом.

Существенно увеличивается нагрузка вытяжки.

Что делать?

Лучшим вариантом будит периодический осмотр наружной решетки. Наледь нужно удалять, нельзя ждать потепления и размерзания. Удаление производят механическим методом, при помощи различных предметов, которые помогут сбить лед. Возникает другая проблема. От ударов может повредиться решетка, изготовленная из пластика. Поэтому наружную решетку приобретать только из металлов.

Фото 3. Проверка работы вентиляционной ситемы.

Приобретение и установка решеток с обратными клапанами поможет решить вопрос с чистым воздухом. Недорогое изделие существенно улучшит комфорт и предупредит возникновение негативных состояний.

Вентиляционные отверстия и решетки

Вентиляционные отверстия и решетки

• ВНЕШНЯЯ ЧАСТЬ
  ЧАСТИ
• ЯКОРЬ И
  СВЯЗКА
• ДВЕРИ И
  ОКНА
• ПОКРЫТИЕ И
  ГЕРМЕТИК
• ПРИБОР
  ЧАСТИ
• ИНСТРУМЕНТЫ И
  ОБОРУДОВАНИЕ
• ИНТЕРЬЕР
  ОТДЕЛКА
• ВЕНТС И
  РЕГИСТРЫ
• САНТЕХНИКА
  ЧАСТИ
• ЭЛЕКТРООБОРУДОВАНИЕ
  ЧАСТИ
• ТРАНСПОРТ
  И БЕЗОПАСНОСТЬ
• НАГРЕВ
  И ОХЛАЖДЕНИЕ
• RV/CAMPER
  ЧАСТИ →

• ← МОБИЛЬНЫЕ
  ЧАСТИ ДЛЯ ДОМА
• НАРУЖНЫЙ И
  ПРИНАДЛЕЖНОСТИ
• НАВЕСЫ
  И ПОКРЫТИЯ
• СТУПЕНИ И
  ЛЕСТНИЦЫ
• ПРИБОР
  И  ГАЗ LP
• ЭЛЕКТРООБОРУДОВАНИЕ
  И ОСВЕЩЕНИЕ
• РВ
  ВЕНТС
• ИНСТРУМЕНТЫ И
  ОБОРУДОВАНИЕ
• ОЧИСТИТЕЛЬ
  И ГЕРМЕТИКИ
• АВТОМОБИЛЬНАЯ
  И ГРУЗОВАЯ
•   ПРЕСНАЯ
  ВОДА
• САНИТАРИЯ
  САНТЕХНИКА
• ПОДВЕСКА
  И ТОРМОЗА
• ВЫРАВНИВАЮЩИЕ
  И БУКСИРОВОЧНЫЕ

Главная / Вентиляция / Решетки

ШТАМПОВАННАЯ РЕШЕТКА ВОЗВРАТНОГО ФИЛЬТРА — НА ШАРНИРАХ
Серия 190 представляет собой решетку фильтра возвратного воздуха, используемую для отверстий в боковых стенах или потолке. Наш продукт создан для обеспечения максимального воздушного потока. Особенности продукта: Прочная сталь с порошковым покрытием белого цвета. Верхняя защелка нижняя на петлях. Принимает 1-дюймовый фильтр (не входит в комплект). 1/2-дюймовые жалюзи. Размеры отверстия воздуховода: ширина х высота. Также см. спецификацию.

Общий размер	Открытие Размер Ш x В	Деталь №	Цена
22-7/8″ x 16-7/8″	20 x 14 дюймов	3562127	120,48 $
22-7/8″ x 18-7/8″	20 x 16 дюймов	3562128	133,56 $
27-7/8″ x 18-7/8″	25 x 16 дюймов	3562132	123,41 $

ШТАМПОВАННАЯ РЕШЕТКА ВОЗВРАТА ВОЗДУХА
Серия 170 представляет собой решетку возвратного воздуха, используемую для отверстий в боковых стенах или потолке. Наш продукт создан для обеспечения максимального воздушного потока. Использование нашей решетки возвратного воздуха для оснащения вашей системы вентиляции улучшит циркуляцию воздуха в вашем доме. Изделие покрыто белой порошковой краской и изготовлено из высококачественной стали. Расстояние между ребрами 1/2 дюйма. Размер отверстия воздуховода: ширина x высота. См. также спецификацию.

Общий размер	Отверстие Размер Ш x В	Деталь №	Цена
9-3/4″ x 7-3/4″	8 x 6 дюймов	3562078	12,02 $
11-3/4″ x 7-3/4″	10 x 6 дюймов	3562081	11,25 $
13-3/4″ x 7-3/4″	12 x 6 дюймов	3562083	11,25 $
13-3/4″ x 13-3/4″	12 x 12 дюймов	3562086	23,09 $
19-3/4″ x 13-3/4″	18 x 12 дюймов	3562099	40,45 $
21-3/4″ x 15-3/4″	20 x 14 дюймов	3562104	40,90 $
21-3/4″ x 21-3/4″	20 x 20 дюймов	3562105	57,98 $
25-3/4″ x 13-3/4″	24 x 12 дюймов	3562108	39,12 $
31-3/4″ x 7-3/4″	30 x 6 дюймов	3562112	27,09 $

3-СТОРОННЯЯ СТЕННАЯ/ПОТОЛОЧНАЯ РЕГИСТРАЦИЯ
Серия 103M представляет собой трехходовой воздухораспределитель, используемый для проемов в стене или потолке. Штампованная поверхность обеспечивает трехстороннее отклонение воздуха. Технология плавного скольжения обеспечивает бесшумный и бесшумный поток воздуха из вашей системы кондиционирования, а также плавное открытие и закрытие задних амортизаторов. Особенности этого продукта: высококачественная сталь, белое порошковое покрытие и многостворчатый демпфер с плавным скольжением. Жалюзи контролируют количество и направление воздушного потока. Измерение отверстия воздуховода: ширина x высота. Также см. спецификацию.

Общий размер	Отверстие Размер Ш x В	Деталь №	Цена
11-3/4″ x 7-3/4″	10 x 6 дюймов	3562039	22,45 $
13-3/4″ x 7-3/4″	12 x 6 дюймов	3562043	24,51 $

ДВУХСТОРОННЯЯ СТЕННАЯ/ПОТОЛОЧНАЯ РЕГИСТРАЦИЯ
Серия 102M представляет собой двухходовой воздухораспределитель, используемый для проемов в стене или потолке. Штампованная поверхность обеспечивает двухстороннее отклонение воздуха. Технология плавного скольжения обеспечивает бесшумный и бесшумный поток воздуха из вашей системы кондиционирования, а также плавное открытие и закрытие задних заслонок. Особенности этого продукта: высококачественная сталь, белое порошковое покрытие и многостворчатый демпфер с плавным скольжением. Жалюзи контролируют количество и направление воздушного потока. Также см. спецификацию.

Общий размер	Отверстие Размер Ш x В	Деталь №	Цена
11-3/4″ x 5-3/4″	10 x 6 дюймов	3562027	21,62 $
11-3/4″ x 7-3/4″	10 x 6 дюймов	3562028	22,53 $
13-3/4″ x 5-3/4″	12 x 4 дюйма	3562029	22,48 $
13-1/2″ x 7-3/4″	12 x 6 дюймов	3562030	22,29 $
15-3/4″ x 7-3/4″	14 x 6 дюймов	3562033	30,24 $
17-3/4″ x 7-3/4″	16 x 6 дюймов	3562035	38,75 $

НАПОЛЬНАЯ РЕШЕТКА
Изготовлен из толстой стали и имеет цельную поверхность для максимальной прочности и гладкой плоской поверхности для ходьбы. Коричневая отделка прочная и долговечная.
Решетка — сталь (12 x 20 дюймов)	18-1070	45,56 $
Решетка — сталь (14 x 20 дюймов)	18-1075	50,92 $

Как прочистить слив посудомоечной машины за 5 шагов

Как понять, что посудомоечная машина засорилась? Если она не очень хорошо сливается или если на дне ванны постоянно собирается дюйм или более стоячей воды, у вас, вероятно, засорилась посудомоечная машина. Со всеми маленькими заботами дня последнее, что вам нужно, это неисправный, вонючая посудомоечная машина . У кого есть время или возможность ждать визита специалиста по обслуживанию посудомоечной машины , которая не моет посуду ?

К счастью, вы можете устранить засор в посудомоечной машине, прежде чем вызывать мастера.

Выберите тему ниже, чтобы приступить к устранению неполадок, связанных с засорением посудомоечной машины.

Почему на дне посудомоечной машины вода?

Есть несколько причин, по которым посудомоечная машина не сливает воду. Наиболее распространенным источником засоров является закупорка 9-го0491 фильтр посудомоечной машины . Или у вас может быть проблема с воздушным зазором вашей посудомоечной машины, сливным клапаном, сливным шлангом или даже с мусоропроводом, из-за чего посудомоечная машина засоряется.

Как прочистить посудомоечную машину за 5 шагов

Расходные материалы

Инструменты

• Отвертка

Шаг 1. Опорожните посудомоечную машину и отключите ее от сети

Прежде чем приступать к устранению неполадок, убедитесь, что посудомоечная машина опорожнена и отключена от сети. Пустая посудомоечная машина позволит вам полностью осмотреть вашу посудомоечную машину.

Шаг 2. Перелейте стоячую воду из посудомоечной машины

Затем удалите стоячую воду из посудомоечной машины. Это сделает слив доступным при устранении неполадок. Вы можете сделать это, удалив лишнюю воду чашкой и впитав оставшуюся воду с помощью полотенец, пылесоса для влажной/сухой уборки или даже губки и губки. Не забудьте положить тканевые или бумажные полотенца вокруг основания посудомоечной машины, чтобы предотвратить попадание воды на пол.

Шаг 3. Проверка фильтра посудомоечной машины

Наиболее вероятной причиной проблем со сливом из посудомоечной машины является грязный фильтр . Твердые частицы пищи, такие как зерна попкорна или влажные кусочки бумаги с этикеток контейнеров, могут попасть в фильтр и помешать сливу воды из посудомоечной машины. Убедитесь, что перелив не вызван использованием средства для мытья посуды в посудомоечной машине .

Найдите фильтр

Чтобы найти фильтр в сборе, снимите нижнюю полку для посуды и осмотрите дно ванны. В некоторых моделях узел расположен в заднем углу, а в других — где-то рядом с основанием разбрызгивателя.

Снимите фильтр

Фильтр часто закрыт клеткой или решеткой. Обычно можно снять фильтр посудомоечной машины вручную, но в некоторых случаях требуется отвертка.

Как только крышка убрана, вы можете вытащить фильтр. Если ваш забит, вы, вероятно, увидите частицы пищи, землю или другой видимый мусор, попавший в мелкую сетку.

Промойте и замените его

Вы можете смыть большую часть загрязнений, просто запустив фильтр под кран раковины. Соскребите засохший мусор мягкой щеткой, например старой зубной щеткой. Но не используйте ничего из жесткого или абразивного материала, потому что вы можете повредить фильтр.

Замените теперь сверкающий чистый фильтр, когда закончите, и надежно установите клетку или решетку на место.

Совет по уходу:

Регулярная очистка внутренней части посудомоечной машины — это простой способ предотвратить появление запахов и накопление моющих средств и минералов. Попробуйте средство для очистки посудомоечной машины уксусом, пищевой содой или средство affresh ^® для посудомоечных машин , чтобы ваша посудомоечная машина работала эффективно, а посуда вашей семьи блестела от чистоты.

Шаг 4: Найдите других виновников

Если вы почистили фильтр, но посудомоечная машина по-прежнему не сливает воду должным образом, возможно, она засорилась по другой причине.

Проверка внутри сливного насоса

Иногда во время мытья в посудомоечной машине стекло может разбиться, что может привести к попаданию мелкого твердого мусора в выпускное отверстие сливного насоса. Снимите сливной насос и пропылесосьте место, чтобы удалить мусор. Затем замените сливной насос.

Проверка мусоропровода

Встроенные посудомоечные машины обычно сливают воду через мусоросборник, поэтому, если ваша посудомоечная машина все еще засорена, это может быть причиной. Включите мусоропровод, чтобы убрать остатки еды. Если вы слышите громкий звук после включения мусоропровода, это может означать, что мусоропровод забит, и вам также необходимо устранить эту проблему.

Вы недавно устанавливали или обслуживали мусоропровод? Проверьте, не был ли удален выбивной слив на посудомоечной машине. Этот шаг, которым иногда пренебрегают, является распространенным ошибочным диагнозом засорения посудомоечной машины.

Очистите воздушный зазор раковины

Воздушный зазор посудомоечной машины пропускает воздух в посудомоечную машину, чтобы она могла правильно стекать без создания вакуума. Расположенный в верхней части раковины, он не пропускает ничего, кроме воздуха. Однако этот воздушный зазор может засориться или заблокироваться, что может вызвать проблемы со сливом воды в вашей посудомоечной машине. Если вы заметили какие-либо отложения в воздушном зазоре раковины, очистите его и убедитесь, что он надежно закреплен.

Очистка сливного шланга

Проверьте сливной шланг, чтобы убедиться, что он надежно прикреплен к раковине или мусоросборнику. Сливной шланг соединяет посудомоечную машину с мусоропроводом или раковиной и располагается либо под раковиной, либо за посудомоечной машиной. Если он правильно подсоединен, убедитесь, что он очищен от пищи или мусора. Вы можете прочистить сливной шланг с помощью раствора для очистки сточных вод или приготовить его самостоятельно. Пищевая сода и уксус обычно используются в качестве естественного очистителя канализации и могут быть отличным решением для более слабых засоров. Тем не менее, вы можете использовать более сильное чистящее средство для засоров, которые необходимо немедленно растворить.

Вы недавно ремонтировали сантехнику на кухне? Неправильно установленный сливной шланг во время ремонта является частой причиной того, что посудомоечная машина не сливает воду. Сливные шланги могут перегибаться во время установки, что может привести к тому, что насос не будет сливать воду. Иногда сливной шланг имеет встроенный обратный клапан для одностороннего потока и устанавливается задом наперёд. Если посудомоечная машина была установлена ​​самостоятельно, обязательно следуйте рекомендациям по замене сливного шланга. Старый сливной шланг может создать ощущение слива и ограничить поток.

Шаг 5.

Запланируйте обслуживание

Для получения конкретной информации и инструкций по техническому обслуживанию обратитесь к руководству пользователя. В случаях, когда машина не запускается, узнайте , как перезагрузить посудомоечную машину .



Если ничего из этого устранение неполадок посудомоечной машины не работает, все остальное не работает и вы чувствуете себя перегруженным, запишитесь на обслуживание через Интернет или по телефону: 1-800-253-1301 с понедельника по пятницу, с 8:00 до 20:00 (EST). .

Как предотвратить засорение посудомоечной машины?

Убедитесь, что ваша посудомоечная машина чистится и регулярно обслуживается, чтобы предотвратить засорение посудомоечной машины. Это включает, но не ограничивается:

• Удаление крошек и остатков пищи с посуды перед загрузкой посудомоечной машины.

• Выбор цикла горячей воды в посудомоечной машине.

• Протирка посудомоечной машины снаружи и внутри, а также любых других частей, к которым вы можете получить доступ.

• Регулярная проверка и очистка фильтра посудомоечной машины.

• Частый запуск посудомоечной машины и всегда использование моющего средства для посудомоечных машин.

Explore Whirlpool

^®  посудомоечные машины

Иногда самостоятельной работы дома или даже помощи профессионала недостаточно. Ваша посудомоечная машина может нуждаться в каком-либо обновлении. Компания Whirlpool может помочь подобрать подходящую посудомоечную машину для вашей семьи. Посудомоечные машины Whirlpool ^®  с вариантами третьей корзины освобождают место для большего количества посуды на корзинах ниже.

Ищете посудомоечную машину, которая подойдет практически для любой кухни? Ознакомьтесь с нашей коллекцией из портативных посудомоечных машин уже сегодня!

ВДТ750САКЗ

ВДФ330ПАХТ

WDP370PAHB

Дополнительные советы и рекомендации по очистке

• Как заменить фильтр для воды в холодильнике Узнайте, как быстро и легко заменить фильтр для воды в холодильнике. Наши обучающие видеоролики и пошаговые инструкции упрощают замену фильтров в холодильнике.

• Как очистить посудомоечную машину, чтобы избавиться от запахов и грязи Хотите знать, как очистить внутреннюю часть посудомоечной машины? Узнайте, как очистить посудомоечную машину с помощью уксуса, пищевой соды и средства для мытья посуды affresh®.

• Как очистить фильтр посудомоечной машины за 3 шага Регулярная очистка фильтров посудомоечной машины важна для обслуживания прибора.
