Системы вентиляции зданий. Вентиляция промышленных сооружений

Обустройство системы вентиляции зданий – один из важных моментов обеспечения нормальной жизнедеятельности жилых и производственных сооружений.

На любом предприятии необходимым условием работы является наличие действенной вентиляции. Системывентиляции промышленных зданий выполняют несколько функций:

  • воздухообмен;
  • очищение воздуха от пыли, грязи, вредных веществ, получаемых в процессе деятельности промышленного оборудования;
  • поддержание оптимальной температуры для проведения производственных процессов.

Без создания системы вентиляции промышленных зданий, а также жилых домов объекты не принимаются в эксплуатацию контролирующими органами и работниками санитарно-эпидемиологических станций.

Компоненты системы вентиляции

Основными видами системы вентиляции зданий являются приточная и вытяжная. Приточная поставляет чистый воздух с улицы, а вытяжная выгоняет отработанный воздух из помещений наружу. Чаще всего устанавливается комбинированный вариант – приточно-вытяжная вентиляция здания, которая осуществляет воздухообмен

Основными составляющими такой системы являются:

  • Решетка воздухозабора. Через нее внутрь помещения проникает воздух. Кроме декоративной функции она выполняет защитную роль, не пропуская мусор, пыль, осадки;
  • Воздушный клапан необходим для препятствия попаданию воздуха в период отключения системы. Особенно его работа важна в холодное время года;
  • Фильтр или система фильтров защищает систему вентиляции зданийот попадания насекомых, уличной пыли и других микрочастиц. Данный элемент требует регулярной очистки;
  • Нагреватель воздуха, подключенный к централизованной системе отопления;
  • Главный элемент системы вентиляции зданий и сооружений – вентилятор. От его мощности зависит объем подаваемого воздуха.
    При выборе устройства необходимо учитывать габариты и уровень создаваемого шума;
  • Шумоглушитель необходим для подавления шумов, создаваемых при завихрениях воздуха в лопастях вентилятора. Он обеспечивает комфортные условия для людей, находящихся внутри помещения;
  • Система воздуховодов, по которым продвигается воздух;.
  • Распределители воздуха, представленные разными видами решеток;
  • Блок автоматического управления.

Стоимость проектирования и установки системы вентиляции промышленных зданий

Стоимость разработки проекта и монтажа вентиляции в зданиях зависит от назначения системы (бытовая или промышленная), протяженности воздуховодов и количества необходимых комплектующих для ее обустройства, сложности и особенностей, пожеланий заказчика.

Наши специалисты сделают предварительный расчет стоимости проектирования и монтажа после первоначального осмотра объекта и собеседования с клиентом..

Наша услуга выполняется комплексно: от проектирования, приобретения оборудования, до установки и работ по пуску, наладке. Этот подход позволяет заказчикам существенно сэкономить.

Вентиляция промышленных зданий требует особого подхода к разработке проекта, что сказывается на высокой стоимости оплаты данного этапа работ.

При проектировании вентиляции промышленных зданий обязательно учитывается специфика производства, требующая определенного набора элементов. Из их цены составляется смета на осуществление работ.

Цены на системы вентиляции зданий и сооружений

Цена вентиляции здания рассчитывается в каждом случае индивидуально. Наши специалисты предложат вам несколько вариантов комплектации установок от разных производителей. Среди них вы сможете выбрать наиболее подходящую для реализации потребностей определенного здания или сооружения.

Заказать систему вентиляции в компании «ОДА-Сервис»

Заказать услугу по проектированию и монтажу системы вентиляции вы можете по телефону нашей компании или электронной почте.

У нас работают квалифицированные, опытные сотрудники, способные решить задачи разной степени сложности.

Вентиляция и кондиционирование в квартире

Вентиляция жилых зданий — непременное условие для комфортного прибывания людей в квартирах и домах. Для того, чтобы система вентиляции для квартиры была максимально эффективной, она должна быть спроектирована с учетом всех особенностей конструкции здания, а также объема жилых помещений и географического положения дома.

В современных квартирах в большинстве случаев уже предусмотрена система естественной вентиляции. Но при установке пластиковых окон или закрытии межкомнатных дверей мы делаем невозможной подачу свежего наружного воздуха и работу естественной вентиляции. Не поможет даже периодическое проветривание т.к. оно лишь создаст сквозняки в холодное время года, а наружный не очищенный и к тому же загазованный воздух попадает в квартиру вместе с шумом с улицы.

Что же представляет собой современная вентиляция квартиры?

Для создания комфортных условий внутри квартиры рекомендуется установка систем приточно-вытяжной вентиляции, позволяющая нормировано подавать очищенный свежий воздух в помещения и удалять использованный.

Вентиляция в квартире и доме представляет собой двойную систему, оба компонента которой работают одновременно: воздух в помещение подается приточной системой, а удаляется с помощью вытяжки.

Грамотно спроектированная система вентиляции в квартире и жилом доме создает необходимый баланс между количеством приточного и вытяжного воздуха, а небольшое избыточное давление предохраняет от попадания воздуха с лестничных клеток.

Вентиляция жилых помещений — это основа, напрямую влияющая на здоровье каждого жителя мегаполиса, на их комфортное пребывание в квартире или общественном здании, а также на энергосбережение (что также очень важно!)

Таким образом, механическая система вентиляции в квартире просто необходима и задумываться об ее устройстве нужно еще при составлении дизайн — проекта квартиры.

Существует огромное количество вариантов устройства систем вентиляции квартир, и каждый заказчик может выбрать тот, который наиболее его устроит. Звоните, и мы обязательно предложим эскизы, проведем расчеты примерных затрат для каждого конкретного случая.

И, конечно, монтаж вентиляции в доме или квартире, а также её пусконаладку вы также можете заказать у нас!

Типовые решения для вентиляции общественных зданий и квартир

Далее мы приведем примеры типовых решений устройства систем вентиляции и кондиционирования общественных зданий, в том числе квартир в многоэтажных домах:

Самым распространенным решением устройства вентиляции являются системы с механическим побуждением, позволяющие организовать нормируемый воздухообмен, не зависящий от внешних факторов. Система вентиляции многоэтажного дома может выглядеть как отдельная система принудительного притока и вытяжки воздуха, так и сочетание механического и естественного притока с вытяжкой.

Оптимальным решением считается установка комбинированной конструкции, состоящей из приточной системы и нескольких независимых вытяжных.

Приточные системы можно разделить на два основных типа:

  • наборные приточные системы — когда вентиляционное оборудование (вентилятор, нагреватель, фильтр, и т. д.) устанавливается последовательно в воздуховод.
  • приточные вентиляционные установки — когда все вентиляционное оборудование (вентилятор, нагреватель, фильтр, и т.д.) устанавливается внутри одного шумоизолированного корпуса.

Самым экономичным вариантом с точки зрения потребления электроэнергии являются приточно-вытяжные вентиляционные установки с рекуператором (функцией утилизации тепла). Устройство, направляющее теплый вытяжной воздух на нагрев приточного, называется рекуператор. Существуют разные виды рекуператоров. Они расходуют до 90% меньше энергии на подогревание поступающего в помещение холодного воздуха, что существенно снижает затраты на потребление электроэнергии системой вентиляции.

Кроме вентиляционного оборудования в систему домашней вентиляции входят и воздуховоды, сеть которых доставляет подготовленный воздух во все вентилируемые помещения. Необходимым компонентом качественной вентиляционной системы, обеспечивающим бесшумность ее работы, являются глушители шума, которые устанавливают между конечными устройствами распределения воздуха и вентиляторами.

Они прекрасно снижают шум, идущий по воздуховодам.

Система вентиляции квартир и многоквартирных домов обычно устроена таким образом, что вентиляционное оборудование, в большинстве случаев, размещают не балконах, в запотолочном пространстве вспомогательных помещений или технических помещениях. Именно там можно найти достаточно места для всех элементов систем вентиляции.

Не стоит забывать и о круглогодичном поддержании комфортной температуры воздуха в квартире. Поэтому в помещениях устанавливаются кондиционеры. Для кондиционирования зданий устанавливаются как отдельные сплит-системы, так и мультисплит-системы, состоящие из 1 наружного блока и нескольких внутренних.

Типы внутренних блоков бытовых кондиционеров

Для кондиционирования жилых домов используются различные внутренние блоки кондиционеров, вот основные из них:

  • настенный — может монтироваться только на стене, это самый распространенный вид внутренних блоков.
  • кассетный — корпус монтируется скрытно в запотолочном пространстве. Видимая часть только решетка с заборным и выпускными отверстиями для подачи воздуха.
  • канальный — корпус монтируется полностью скрыто в запотолочном пространстве или в техническом помещении. Обработанный воздух, при помощи воздуховодов, подается и удаляется из помещения через вентиляционные решетки или диффузоры. С помощью канальных кондиционеров можно организовать и вентиляцию помещений дома, добавив в систему подмес свежего воздуха с улицы.

Наружный блок кондиционера может устанавливаться на балконе, кровле, проветриваемой лоджии или на наружной стене здания.

Звоните, и специалисты компании «Вентиляционные системы» с удовольствием проконсультируют, грамотно подберут и смонтируют с максимальным качеством в минимальные сроки систему вентиляции и кондиционирования квартиры, а также инженерной сантехники, исходя из именно ваших задач и потребностей.

Если у вас возникли вопросы, звоните нам по телефону 8 (812) 775-08-78

Вентиляция жилых зданий: требования, нормы, проектирование, монтаж

Отправьте быструю заявку

Основные требования к вентиляции помещений 7 минут на чтение статьиФотоВидеоКомментарии Содержание Разновидности систем вентиляции Жилые помещения Общественные заведения Промышленные объекты «Чистые» помещения Едва ли кто-то сумеет опровергнуть тот факт, что все здания, вне зависимости от их назначения, должны обладать максимально эффективной вентиляцией. Объяснить данный тезис особого труда не составляет, так как посредством обеспечения полноценного воздухообмена можно достичь предельно комфортных условий для находящихся в помещениях людей. Доказано, что оптимальный микроклимат весьма благоприятно влияет на любого человека, улучшая его настроение и самочувствие, а также повышая производительность его труда. Таким образом можно уверенно утверждать, что правильно спроектированная и установленная вентиляция помещений – одна из главных составляющих любого объекта, относящегося как к жилому, так и к нежилому фонду.

«ИНТЕХ-Климат» готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ «под ключ»: проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

  1. Температура воздуха внутри помещений: для жилых комнат +20-220С; кухни с электрической и газовой плитой 16-180С; ванной +250С; уборной +180С; совмещенного санузла +250С; коридора (вестибюля) +160С; кладовой +120С; машинного отделения лифтовой +50С
  2. Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
  3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

  • Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +220С.
  • В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
  • Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 20С, но не выше +220С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:

  • Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
  • Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
  • Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
  • Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
  • Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
  • Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

  • обеспечивать проникновение чистого воздуха в квартиры;
  • вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
  • регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Разновидности систем вентиляции

Как свидетельствует история, первые научные основы вентиляции были заложены достаточно давно – еще в позапрошлом веке. С того времени они претерпели немало изменений, и теперь их корректное применение позволяет добиться поистине впечатляющих результатов в деле обеспечения воздухообмена в помещениях. Что же касается того, какие системы вентиляции применяются на сегодняшний день, то их список выглядит следующим образом:

  1. Естественная. Данная разновидность предусматривает использование тяги, возникающей из-за различий между двумя давлениями – снаружи и внутри строения.
  2. Приточная и вытяжная. Система вентиляции первого типа предполагает подачу воздуха в помещение при помощи вентиляторов, а второго – соответственно наоборот, его выдув.
  3. Приточно-вытяжная. Этот вид систем, прежде всего применяемый для вентиляции помещений общественного назначения, подразумевает одновременную работу сразу двух типов устройств по перемещению воздуха – как на вход, так и на выход. Стоит добавить, что в зависимости от собственных потребностей, владельцы объектов могут обустраивать вентиляцию, обладающую рядом дополнительных характеристик. Современные системы, устанавливаемые в квартирах, домах, офисах или производственных строениях, способны не только обеспечивать приток и вытяжку воздуха, но и фильтровать его, а также охлаждать, нагревать и изменять показатели его влажности.

Естественная вентиляция

Характеризуется своей простотой. Не требует затрат денежных средств. Принцип работы следующий:

Воздух поступает и выводится естественным путем через щели и другие легкодоступные места. Здесь действует физический закон, который гласит, что теплый воздух поднимается наверх и уходит в вентиляционный канал, а чистый поступает извне с улицы. Поэтому прямо зависит от внешних условий и погоды. Естественный воздухообмен может достигать 1 м³/час.

Преимущества:

  • Дешёвая
  • Надёжная
  • Долговечная

Проветривать жилое помещение необходимо около часа для того, чтобы поступил новый кислород. В зимнее время достаточно 15 минут, но холодной воздух опасен для здоровья. Есть риск заболеть.

На заметку! Можно установить специальное устройство, так называемый клапан. Он запускает свежий воздух в жилое помещение.

Приточная вентиляция

Главное свойство – принудительность. Воздух поступает через воздушный фильтр и очищается. Равномерно распределяется в помещении с помощью вентиляционных коробов. Следует устанавливать на балконах.

Преимущество:

  • Автоматическое управление
  • Дополнительно помогает воздуху
  • Занимает мало места
  • Бесшумный корпус
  • Одновременная работа вытяжных вентиляторов
  • Эффективность
  • Предусмотрен пульт

Приточная система позволяет нагревать воздух до необходимой температуры. Особенно в жаркое время чувствуется потребность в принудительном перемещении воздушных масс.

Принудительная вытяжная вентиляция

Принцип работы состоит в том, что прогретый воздух удаляется через вентиляцию. При выборе нужно учитывать мощность и его шумность.

Приточно-вытяжная система вентиляции с рекуператором

Устройство забирает тепло из прогретых воздушных масс. Избавляет от влажности грибка и других проблем. Отличается своей экономичностью и технологичностью. Приточно-вытяжная система обеспечивает полноценную смену воздуха. Показатели воздухообмена варьируются 3-5 м³/час.

Дополнительные преимущества:

  • Технология энергосбережения
  • Минимальный шум
  • Идеальное решение проблем вентиляции

Местная и общеобменная система вентиляции

Местная вентиляция подается на определенные места. Преимущественно используется на производстве. В жилом помещении — это кухонные вытяжки. Общеобменная вентиляция действует на всё помещение.

Наборная система

Состоит из следующих частей:

  • Вентилятора
  • Глушителя
  • Фильтра
  • Системы автоматики и т.д.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

  • Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

  • Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

  • Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

  • Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

  • Шахта попросту не действует.  Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
  • В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
  • Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

Заявка

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Проектирование вентиляции и кондиционирования для жилых и общественных зданий

Система вентиляции служит для обеспечения необходимого воздухообмена в помещениях согласно санитарных норм. В большинстве жилых и общественных помещений существующая вентиляция не обеспечивает требуемые условия воздушной среды. Так при отсутствии необходимого количества свежего воздуха, подаваемого в помещение, возрастает содержание углекислого газа и увеличивается относительная влажность воздуха в помещении, что приводит к ухудшению самочувствия и в целом негативно сказывается на здоровье человека. Как видим, в любом случае вентиляция помещений необходима.

Проектирование систем вентиляции должно начинаться на этапе архитектурного проектирования, что позволит выбрать наиболее выходное расположение воздуховодов, воздухораспределительных устройств, оборудования, без ущерба планировки и дизайна помещений и, следовательно, избежать дополнительных расходов на оборудовании, материалах и монтаже вентиляционных систем.

Системы вентиляции бывают с естественным и механическим побуждением воздуха.

Суть системы с естественным побуждением воздуха заключается в замещении воздуха в помещении наружным воздухом за счет разности их весов, а также за счет создаваемого ветром перепада давлений воздуха – разности давлений снаружи перед воздухоприемным проходным сечением форточки, оконной щели и т. п. и давления на выходе вентиляционной шахты. Исходя из этого, при естественной вентиляции расход воздуха поступающей в помещении не постоянен, зависит от погодных условий и от высоты вентиляционной шахты, поэтому при естественной вентиляции трудно обеспечить необходимый воздухообмен в соответствии с санитарными нормами. Кроме прочего, в холодный период года, поступающий в помещение воздух необходимо нагревать до комнатной температуры, что приводит к значительному росту потребления энергоносителей. Также следует отметить, еще один немаловажный фактор – поступающий с улицы воздух содержит пыль, пыльцу растений и прочие аллергены, следовательно, нуждается в фильтрации.  При естественной вентиляции надлежащую очистку воздуха обеспечить невозможно. Поэтому в современных жилых и общественных зданиях система естественной вентиляция экономически невыгодна или просто неприменима.

Механическая система вентиляции предполагает использование вентиляторов для перемещения воздуха. Механические системы вентиляции бывают приточным, вытяжными и приточно-вытяжными. В последних используются рекуператоры тепла воздуха –  пластинчатые теплообменники в которых нагревается забираемый с улицы наружный воздух удаляемым из здания воздухом за счет теплообмена при обтекании параллельных пластин, либо ротационные теплообменники, осуществляющие перенос тепла от удаляемого воздуха наружному за счет вращения поверхностей теплообмена. В современных системах вентиляции рекуператор тепла обязательный элемент, применение которого позволяет значительно сократить расходы тепла на нагрев вентиляционного воздуха.

Только за счет применения вентиляционных систем с рекуперацией тепла возможна реализация энергосберегающего дома – сооружения с минимальными затратами на энергоснабжение.

Единственный недостаток механических систем вентиляции – наличие шума при работе вентиляционного оборудования. Главный источник шума вентиляционных систем – вентилятор.

Ведущие производители вентиляционного оборудования, выпускают энергоэффективные вентиляторы, постоянно работают над улучшением их шумовых характеристик. Применение качественного вентиляционного оборудования при правильно спроектированной системы вентиляции позволяет снизить шумы за пределы слышимости.

С целью обеспечения комфортных условий пребывания в жилых помещениях для теплого периода года, согласно оптимальных норм, предусматривают систему кондиционирования воздуха. Система кондиционирования воздуха в жилых помещениях строится на основе сплит-систем, либо на основе фанкойлов – вентиляторных доводчиков воздуха. В первом случае в качестве холодоносителя выступает фреон, во втором – охлажденная вода. Также возможно применение охлаждающих поверхностей – стен или потолков – регистров или проложенных в конструкциях труб с циркулирующей в них охлажденной водой.

Современные коммерческие здания имеют высокую площадь остекления, и владельцы жилых домов часто отдают предпочтения световым проемам с большой площадью, а применение затеняющих средств исключено. Поэтому основные поступления тепла в помещения в теплое время года приходятся на солнечную радиацию. Только проведение расчетов количества поступающего в помещение тепла и влаги позволяет подобрать фанкойлы и правильно спроектировать систему кондиционирования, и, следовательно, избежать излишних затрат на оборудование. Подобранные фанкойлы или внутренние блоки сплит-систем должны отвечать требованиям по шуму для жилых и общественных помещений, что не всегда обеспечивается. В этом случае следует рассматривать систему пассивного охлаждения – охлаждающими поверхностями на основе регистров или труб в конструкции стен или потолков. При этом температура охлаждающей поверхности должна быть выше точки росы, чтобы избежать появление конденсата на поверхностях стен или потолков.

В общественных зданиях зачастую совмещают систему вентиляции и кондиционирования, т.е. реализуют систему центрального кондиционирования, в которой воздух проходит определенные этапы тепло-влажностной обработки и направляется в зону обслуживания с заданными параметрами температуры и влажности.

Подведем итоги:

  1. Для реализации энергосберегающего здания необходима приточно-вытяжная вентиляция с рекуперацией тепла воздуха
  2. Для обеспечения комфортных условий постоянного пребывания людей в помещении система вентиляции и кондиционирования должна быть правильно спроектирована. Этому предшествует выполнение ряда расчетов:

а) расчет распределения воздуха, цель которого подобрать воздухораспределительные устройства таким образом, чтобы воздух входящий в зону обслуживания отвечал заданным нормам по температуре и скорости;

б) аэродинамический расчет, цель которого подбор размеров воздуховодов и определение необходимого напора при заданном расходе воздуха, чтобы правильно осуществить выбор вентиляторов или вентиляционной установки согласно полученной характеристики сети, определение настроек регулирующих заслонок;

в) акустический расчет, цель которого подбор параметров и расположения шумоглушителей и других элементов таким образом, чтобы шумы на входе воздуха в зону обслуживания были за пределами слышимости;

г) точный расчет количества поступающего тепла с целью избежать излишних затрат на систему кондиционирования воздуха.

Системы вентиляции – классификация и особенности

В общепринятом понимании системы вентиляции нужны для удаления из помещений отработанного воздуха и замены его чистым. Их классифицируют по нескольким признакам.

Классификация систем вентиляции

По способу подачи и отвода воздуха

По способу подачи свежего и удаления отработанного воздуха системы вентиляции делятся на естественные и искусственные (по-другому, механические и принудительные).

Особенности естественных систем вентиляции

При использовании естественных систем вентиляции не применяют электродвигатели, вентиляторы и прочее электрооборудование. Воздух подается и удаляется:

  • За счет аэрации – разности температур внутри и снаружи помещений. Этот процесс используют для вентилирования помещений с высокими тепловыделениями. Более холодный, плотный и тяжелый наружный воздух естественным образом вытесняет из помещений нагретый, менее плотный легкий воздух. Его циркуляция обеспечивается источником тепла, который в системе играет роль вентилятора.

Так работает естественная система вентиляции за счет разности температур снаружи и внутри помещения

  • В результате разности давления в помещениях и в вытяжном устройстве (дефлекторе), установленном на крыше здания. Чтобы такая система вентиляции работала, минимальный перепад высоты должен быть три метра.

Так может выглядеть устройство естественной системы вентиляции с применением дефлекторов

  • Вследствие ветрового давления. В этом случае с наветренной стороны здания образуется зона повышенного давления воздуха, а с подветренной – пониженного. Соответственно, для циркуляции воздуха в здании достаточно сделать проемы для его подачи и удаления.

Естественные системы вентиляции простые, недорогие и надежные, но малоэффективные и зависимы от внешних факторов: времени года, давления, силы и направления ветра. Они подходят для жилых помещений или производств, не связанных с выбросом вредных веществ.

Особенности искусственных (механических) систем вентиляции

При устройстве искусственных систем вентиляции для подачи и удаления воздуха используют вентиляторы, электродвигатели и прочее оборудование. Они не зависят от внешних факторов, имеют бо́льший радиус действия, позволяют не только перемещать воздух, но и очищать, осушать, увлажнять или нагревать его. Системы подходят для помещений любых типов, но требуют значительных капитальных вложений и эксплуатационных расходов.

Механические системы вентиляции оптимальны для производственных или офисных помещений

По зоне обслуживания

По зоне обслуживания системы вентиляции делятся на местные и общеобменные и могут быть естественными или искусственными.

Особенности местных систем вентиляции

Местные системы применяют для подачи или удаления воздуха из локализованных зон. Они удобны, например, для создания комфортных условий работы персоналу, подвергающемуся интенсивному тепловому излучению (в кондитерских или литейных цехах). На рабочие места с помощью местной системы вентиляции подают свежий охлажденный воздух.

Если есть точечные очаги выбросов вредных веществ, пыли или дыма и нельзя допустить их распространения, решают обратную задачу: удаляют загрязненный воздух из таких зон.

Местные системы вентиляции удобны и эффективны, но подходят для узкоспециализированных задач. Все они – механические.

Особенности общеобменных систем вентиляции

Общеобменные системы применяют для замещения воздуха во всем помещении или в большей его части. Они удобны для разбавления паров и газов, снижения концентрации вредных веществ в воздухе, обеспечения требуемых параметров микроклимата (например, повышения температуры). В этом случае общеобменную вентиляцию используют для подачи воздуха.

С ее помощью решают и другие задачи. Например, удаляют из помещений вредные вещества, пыль, дым или тяжелые газы, которые нельзя локализовать и с которыми не справится местная система вентиляции.

Общеобменные системы подходят для жилых, офисных и производственных помещений. В подавляющем большинстве они механические, но могут быть комбинацией механических и естественных систем.

Общеобменные системы вентиляции часто используются в производстве

По назначению

По назначению системы вентиляции делятся на приточные, вытяжные и приточно-вытяжные. Все они – механические.

Особенности приточных систем вентиляции

Приточные системы используют для подачи чистого воздуха в помещения. Отработанный воздух удаляется естественным образом за счет разницы давлений в помещении и на улице. Приточные системы подходят для бытовых, офисных и производственных помещений, где нет вредных выделений.

Приточная система вентиляции обеспечивает принудительную подачу воздуха в помещение

Особенности вытяжных систем вентиляции

Вытяжные системы применяют для принудительного отвода отработанного воздуха. В этом случае воздух поступает естественным путем из-за падения давления в помещении. Вытяжные системы больше подходят для производств. Они удобны для удаления лишней влаги, углекислого газа или неприятных запахов, но не регулируют параметры поступающего воздуха.

Так работает вытяжная система принудительной вентиляции помещений

Особенности приточно-вытяжных систем вентиляции

Приточно-вытяжные системы выполняют две задачи: подают чистый и отводят отработанный воздух из помещения. Как правило их используют в производстве, чтобы регулировать микроклимат в помещении (температуру и влажность).

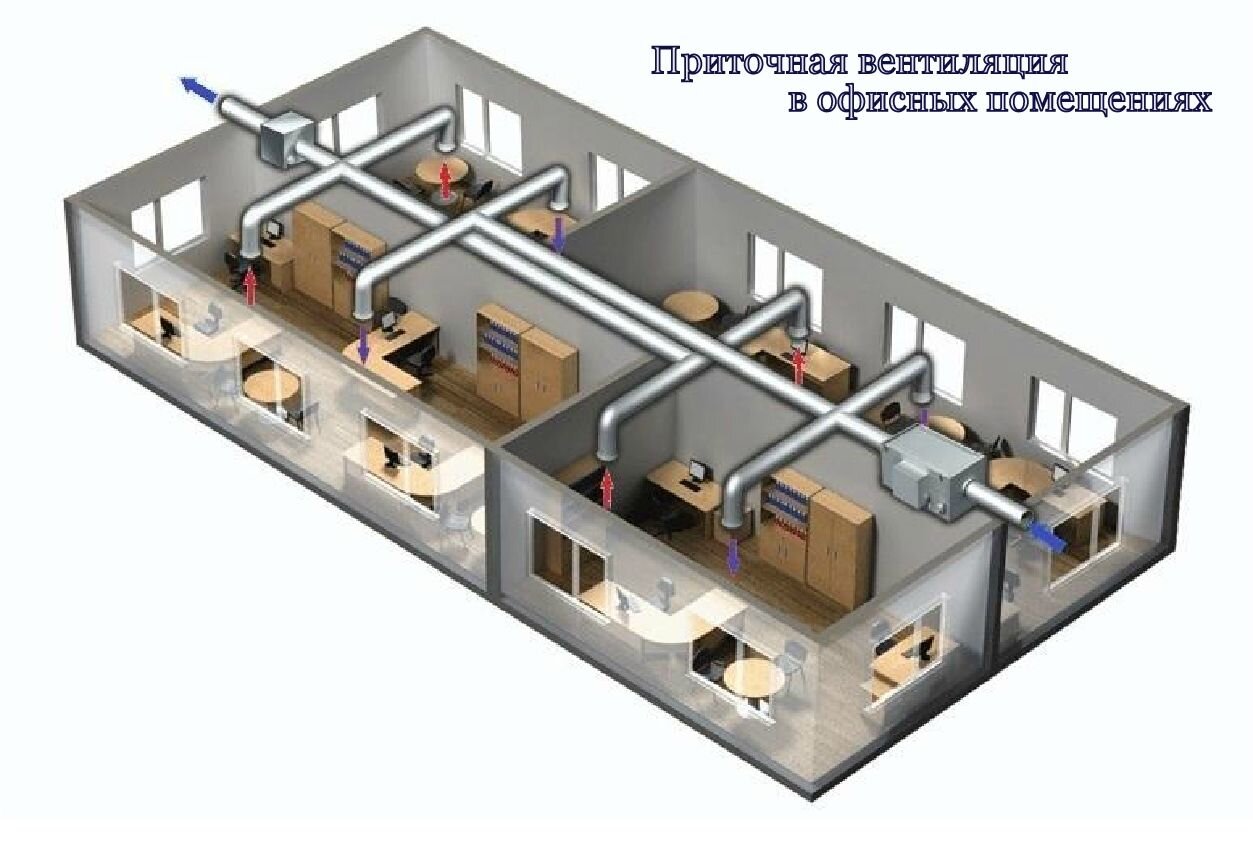

Приточно-вытяжная система вентиляции обеспечивает принудительную подачу свежего и отвод отработанного воздуха

По конструктивному исполнению

По конструктивному исполнению системы делятся на канальные, бесканальные, моноблочные и наборные.

Особенности канальных и бесканальных систем вентиляции

Канальные системы вентиляции – механические. В них для подачи или отвода воздуха используют разветвленную сеть воздуховодов.

Канальные системы вентиляции подходят для помещений большой площади

Бесканальные системы бывают естественными или механическими – вместо сети воздуховодов в стены или перекрытия встраивают вентиляторы.

Особенности моноблочных и наборных систем вентиляции

Моноблочные и наборные системы вентиляции – механические. У первых все элементы находятся в одном корпусе. Поэтому они компактны и удобны при установке, но больше подходят для небольших помещений.

Так выглядит моноблочная система вентиляции

Наборные системы состоят из отдельного оборудования и комплектующих, объединенных в одну систему. Их сложнее монтировать, но они подходят для любых помещений.

Оборудование и комплектующие для систем вентиляции

Для устройства систем вентиляции используют следующее оборудование и комплектующие:

  • Вентиляторы для подачи или отвода воздуха. Они отличаются размерами, полным давлением (от этого параметра зависит расстояние, на которое можно подать воздух), производительностью, уровнем шума и типом (осевые, радиальные, диаметральные).
  • Воздухозаборные решетки устанавливают снаружи помещений. Они защищают систему вентиляции от попадания мелкого мусора и атмосферных осадков.
  • Воздушные клапаны перекрывают доступ наружного воздуха в отключенную систему.
  • Фильтры очистки задерживают пыль и мелкий мусор, очищая поступающий воздух, их использование продлевает срок службы систем вентиляции. Делятся на фильтры грубой (задерживают частицы размером более 10 мкм), тонкой (до 1 мкм) и особо тонкой очистки (до 0,1 мкм).
  • Воздухонагреватели подогревают подаваемый в помещения воздух. Могут быть электрическими или водяными.
  • Рекуператоры тоже нагревают подаваемый в помещения воздух за счет передачи ему тепла от отработанного воздуха, который выводится из помещений. Такие устройства уменьшают расход электроэнергии при использовании систем вентиляции.
  • Воздуховоды для транспортировки воздуха. Различаются формой (круглые или прямоугольные), площадью сечения и типом (гибкие, полугибкие, жесткие).
  • Шумоглушители гасят шум от работающих вентиляторов.
  • Воздухораспределительные устройства – плафоны или решетки, которые устанавливают в помещениях для равномерного распределения подаваемого воздуха или его равномерного отбора.
  • Фасонные изделия для сборки воздуховодов в единую систему – переходники, разветвители и повороты.

Пример комплектации системы вентиляции

Помимо перечисленного, в состав систем вентиляции входят системы управления. Самые простые для включения и выключения вентиляции. Сложные контролируют состояние фильтров, включают и выключают воздухонагреватели.

Заключение

Простейшая система вентиляции – это обычные защищенные сеткой или решеткой проемы в стенах помещения. В крупном производстве она представляет собой сложную комбинацию различного оборудования, работающего как единый организм. Наша компания предложит решение для любой задачи по устройству систем вентиляции.

О вентиляции и кондиционировании многоквартирных зданий

Организация воздухообмена и поддержание комфортных параметров микроклимата (температуры, влажности и скорости движения воздуха) в помещениях жилого многоквартирного здания не должны приводить к огромным потерям тепловой энергии. О том, как правильно проектировать системы вентиляции и кондиционирования, мы беседуем с Александром Николаевичем Колубковым — директором ООО ППФ «АК», вице-президентом НП «АВОК», аттестованным экспертом по инженерным системам зданий.

— Александр Николаевич, каковы основные подходы к проектированию систем вентиляции современного многоквартирного здания?

— Федеральный закон Российской Федерации от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» содержит на этот счет довольно четкие и недвусмысленные указания. Согласно этому документу, вентиляция необходима для выполнения санитарно-эпидемиологических требований. При этом она должна обеспечивать подачу в помещения воздуха с содержанием вредных веществ, не превышающим предельно допустимых концентраций.

При обустройстве вентиляции следует предусмотреть меры по ограничению проникновения в помещения пыли, влаги, вредных и неприятно пахнущих веществ, почвенных газов и обеспечению воздухообмена, достаточного для своевременного удаления вредных веществ и поддержания химического состава воздуха в пропорциях, благоприятных для жизнедеятельности человека.

Чрезвычайно важен пятый пункт 29-й статьи закона № 384-ФЗ. Согласно ему «в технических решениях систем отопления, вентиляции и кондиционирования воздуха должна быть предусмотрена возможность автономного регулирования параметров микроклимата помещений». Все эти требования могут быть удовлетворены только в случае использования в здании системы вентиляции с механическим побуждением.

Однако в панельных многоэтажных жилых зданиях массовых серий проектировщики почему-то продолжают предусматривать лишь естественную вентиляцию с притоком наружного воздуха через неплотности наружных ограждающих конструкций и удалением воздуха из помещений через общедомовой вентиляционный канал. Но такая естественная вентиляция не в состоянии обеспечить подачу в помещения свежего воздуха и возможность автономного регулирования параметров микроклимата!

Что получает покупатель квартир с естественной вентиляцией? Систему, которая большую часть года не работает. Поскольку в настоящее время практически во всех вновь строящихся зданиях предусматривается применение оконных блоков с высокими значениями сопротивления воздухопроницанию, то, при условии их правильного монтажа, естественная вентиляция будет работать лишь при открытых окнах.

С точки зрения энергосбережения такой способ устройства вентиляции — сущее варварство. Через открытые окна в помещения врываются потоки холодного или перегретого уличного воздуха, для нагрева или охлаждения которого требуется существенный расход энергии. Если же не открывать окна с герметичным притвором, то микроклимат жилища вскоре вовсе перестанет отвечать даже самым минимальным санитарным нормам.

— Существуют ли альтернативы традиционному подходу?

— Из простейших и вместе с тем весьма надежных проектных решений требованиям закона № 384-ФЗ удовлетворяют, например, системы с естественным притоком через регулируемые приточные устройства и удалением воздуха через общедомовой вентиляционный канал (стояк), разряжение в котором создается вытяжным вентилятором. Эти системы должны внедряться в практику массовой застройки.

В качестве приточных устройств в таких системах могут использоваться различные варианты приточных клапанов, встраиваемых в конструкции стен и окон, в том числе клапаны, автоматически регулируемые в зависимости от уровня влажности в помещении.

Однако в России такие устройства устанавливаются в основном лишь по инициативе самих жильцов. Чтобы дело стронулось с мертвой точки и проектировщики начали использовать данное решение повсеместно, помимо федерального закона, вероятно, нужны еще и подзаконные акты и постановления на уровне администраций городов. Как, например, было в Москве. Постановление правительства Москвы № 900 предписывало делать вентиляцию с приточными клапанами и механическим побуждением удаления воздуха…

— Перспективно ли использование в современных многоквартирных зданиях вентиляционных систем с рекуперацией (теплоутилизацией)?

— Безусловно. Подобные системы мы закладываем в проекты с 2000 года. Это следующий шаг на пути развития регулируемой вентиляции зданий после систем с приточными клапанами и механическим побуждением удаления воздуха. К сожалению, оборудование подобными установками зданий массового жилищного строительства в России пока почти не производится, хотя дело это незатратное. Вентиляция с рекуперацией используется в основном в домах клубного типа. Большинство их жильцов по достоинству оценивают тот факт, что воздух у них в квартирах всегда свеж и чист и для этого не надо открывать окна.

Используя механическую приточно-вытяжную вентиляцию с рекуперацией тепла, мы можем сделать отопление на порядок дешевле. Ведь в этом случае приточный воздух подогревается не системой отопления, а узлами самой приточной установки.

В итоге система отопления получается менее затратной — требуется меньше секций отопительных приборов, меньше диаметр стояков и подводящих трубопроводов, меньше поверхность теплообменников подогревателей, меньше мощность насосов… Целая цепочка «меньше», которая способствует энергосбережению.

Эффект, который можно получить от использования в зданиях вентиляционных систем с рекуперацией тепла, огромен. Если повторно использовать все тепло «отработанного» вентиляционного воздуха, удаляемого из многоквартирных жилых домов России в окружающую среду, государственную программу энергосбережения (то самое 40 %-ное снижение затрат, некогда указанное отрасли руководством страны в качестве ориентира) удалось бы выполнить без дополнительных капиталовложений. Только за счет рекуперации.

В рекуперации энергии вентиляционных выбросов заложен колоссальный потенциал для развития градостроения. При тех же генерирующих мощностях мы могли бы строить и строить все новые и новые дома. Не надо было бы возводить новые котельные и ТЭЦ.

Жаль, что в нашей богатой стране никому, судя по всему, не выгодно беречь углеводородное сырье. А ведь разумнее было бы сохранить имеющиеся в недрах России запасы топлива для грядущих поколений и не «проедать» прибыль от их продажи уже сегодня.

— Какие технические решения по организации энергоэффективной вентиляции зданий используются на практике?

— Традиционно жилые многоквартирные здания оборудуют центральной рекуперативной вентиляционной установкой — одной на здание, которая монтируется, например, на крыше или на техническом этаже и тем или иным способом подключается к источнику тепловой энергии. В конструкции такой установки, как правило, используется пластинчатый перекрестнопоточный рекуператор. Его эффективность достигает 60–70 %. К сожалению, на здание почти не ставят установки с роторным теплоутилизатором, более эффективным, но допускающим небольшой переток «отработанного» воздуха в подающий воздуховод.

При использовании центральных вентустановок нередко возникает проблема — как организовать учет для последующей оплаты жильцами тепла, расходуемого на нагрев приточного воздуха, перекачку теплоносителя… Кроме того, система требует прокладки сетей воздуховодов для подачи и удаления воздуха из квартир и других помещений дома.

В этой связи все шире применяются в последнее время системы поквартирной вентиляции. Существуют достаточно надежные и эффективные компактные приточно-вытяжные вентиляционные установки, которые монтируют в квартирах: на антресолях, в коридорах, на лоджиях, за подшивными потолками. Для организации воздухообмена могут использоваться модели как с пластинчатым рекуператором, так и с роторным теплоутилизатором. Роторные модели сберегают до 90 % энергии, затрачиваемой на подогрев приточного воздуха.

— В чем преимущество систем поквартирной вентиляции? Есть ли у них недостатки?

— Владелец или арендатор квартиры, оборудованной компактной приточно-вытяжной вентустановкой, независим от общедомовой вентсистемы. Вентиляцию он может включать и выключать по собственному желанию, может изменять температуру приточного воздуха. Качество очистки последнего, кстати, может быть достаточно высоким, это особенно важно для квартир, расположенных рядом с оживленными автотрассами, в экологически неблагополучной местности, а также для квартир, где проживают люди, страдающие аллергическими заболеваниями.

Таким образом, сам владелец квартиры может регулировать параметры микроклимата в своем жилище. Вот вам и выполнение требований Федерального закона № 384-ФЗ об автономном регулировании параметров микроклимата с помощью системы вентиляции.

Единственный минус систем поквартирной вентиляции на основе компактных приточно-вытяжных установок — необходимость обустройства систем воздухозабора и выброса отработанного воздуха. Выброс через фасад в России связан с некоторыми законодательными ограничениями: расстояние между приточным и вытяжным отверстиями вентсистемы должно составлять не менее 10 метров по горизонтали или 6 метров по вертикали. В условиях квартиры соблюсти эту норму не всегда возможно. Но проблема решается при организации отвода воздуха в вытяжную шахту, идущую на крышу здания.

Отмечу, что по опыту других стран, например, Китая, Южной Кореи, Японии, в квартирных вентсистемах вполне достаточно разнести воздухозаборное и воздуховыпускное отверстия на фасаде на расстоянии 1 метра друг от друга по горизонтали.

Вопрос теплоснабжения индивидуальных приточно-вытяжных установок решается подведением к ним электроэнергии. Мощность электрического воздухонагревателя с учетом рекуперации в самое холодное время года обычно не превышает 1–3 кВт, остальное тепло для подогрева притока забирается из вытяжного воздуха. Причем практика эксплуатации подобных систем в средней полосе России показывает, что электронагреватель включается только в морозы, а осенью, весной и в относительно теплые дни зимы он не используется совсем, так как тепла, отведенного от покидающего здание воздуха, вполне хватает.

Устройство захолаживаемых поверхностей

Электрическая мощность, потребляемая приточно-вытяжной установкой, не перегружает электрическую сеть квартиры. Для справки: сегодня на квартиру в муниципальном доме выделяется не менее 11 кВт. Что же касается домов бизнес-класса, то там на квартиру обычно выделено как минимум 18–24 кВт электрической мощности.

— Для чего еще можно использовать тепло вытяжного воздуха?

— Помимо пластинчатых рекуператоров и роторных теплоутилизаторов роль «энергетического курьера», доставляющего тепло нагретого воздуха, в компактных и центральных приточно-вытяжных установках нередко играет тепловой насос «воздух — воздух».

С его помощью теплота вентиляционных выбросов может использоваться не только для нагрева приточного воздуха. Любопытна, например, такая энергосберегающая система, придуманная и реализованная проектировщиками из Финляндии. В тракте выброса воздуха стоит тепловой насос № 1. В результате его работы вытяжной воздух охлаждается, нагревая промежуточный теплоноситель, который затем по теплоизолированным трубам подается в автономный тепловой пункт или котельную, где стоит тепловой насос № 2, который нагревает воду в системе ГВС. Существуют и другие варианты системы на основе тепловых насосов, все зависит от конкретных задач, поставленных заказчиком.

— В проектной документации современных многоквартирных зданий может быть предусмотрено оборудование помещений системой кондиционирования воздуха. Расскажите подробнее об этом варианте.

— Система кондиционирования воздуха — необходимый атрибут высококлассного здания. Для общественных зон обычно применяют системы центрального кондиционирования, а в жилой зоне — как центральные, так и местные (поквартирные) установки, такие как сплит- и мульти-сплит-системы. Холодильные машины центральных систем устанавливаются в большинстве случаев в нижней части здания или на кровле, в квартирах же ставят вентиляторные конвекторы — фэнкойлы. При использовании местных систем в специально отведенных местах на фасаде здания монтируются наружные блоки, от которых к одному или нескольким внутренним блокам, установленным в комнатах квартиры, подводятся фреоновые магистрали.

С технической точки зрения центральные системы в жилой зоне зачастую предпочтительнее. При их использовании к фэнкойлам и другим квартирным теплообменникам подводится экологически безопасная охлажденная вода. Система позволяет реализовывать в проектах новые подходы к кондиционированию, в частности, охлаждение ограждающих конструкций жилых помещений в теплое время года посредством охлаждающих змеевиков. В случае необходимости легко можно изменить конфигурацию магистралей, при достаточной пропускной способности возможно подключение новых потребителей.

Однако при выборе вариантов системы охлаждения жилой зоны сегодня как никогда важно учитывать не только технические аспекты, но и экономические соображения. Так, при установке местной системы кондиционирования воздуха все затраты на проектирование, монтаж и эксплуатацию оборудования относят на счет заказчика — владельца квартиры, тогда как со службой эксплуатации оговаривается только размещение наружных блоков. А при использовании для климатизации помещений центральной системы кондиционирования затраты на установку оборудования несет инвестор, который затем возвращает вложенные средства, увеличивая стоимость квартир.

Зачастую вне здания нет места для размещения выносного оборудования (выносных блоков конденсаторов, градирен и прочего). Внутри здания также всегда есть дефицит места для размещения самой холодильной машины, насосов, системы трубопроводов.

В итоге оборудование жилого здания центральной системой кондиционирования бывает затратно как при строительстве, так и при дальнейшей эксплуатации. И, к сожалению, в России эти затраты зачастую не окупаются. Вот характерный пример: в одном из крупных сибирских городов недавно было построено жилое здание клубного типа с центральным кондиционированием, однако оказалось, что плата за коммунальную услугу «кондиционирование» сравнима со всей остальной платой за квартиру. Большая часть жильцов просто отказалась от такой услуги, в результате чего затраты на систему центрального кондиционирования не окупились — инвестор понес финансовые потери.

Практика показывает, что сегодня инвестор стремится к удешевлению проекта, что приводит к отказу от центральной системы кондиционирования в пользу местных систем. Все чаще применяется комбинация приточно-вытяжной механической вентиляции и охлаждения посредством сплит-систем. В этом случае сплит-системы приобретаются самим жильцом, устанавливаются в специально выделенном месте и подключаются через электросчетчик квартиры. Затраты на сервисное обслуживание местных систем также несет владелец жилища.

Интервью записано в Творческой мастерской Владислава Балашова

Классификация систем вентиляции

По назначению: приточная, вытяжная и приточно-вытяжная система вентиляции.

По способу перемещения воздуха: естественная (гравитационная) или искусственная (с механическим побуждением), гибридная система вентиляции.

По зоне обслуживания: местная или общеобменная система вентиляции.

По конструктивному исполнению: канальные/бесканальные.

Приточная вентиляция служит для подачи свежего воздуха в помещения. При необходимости, подаваемый воздух нагревается и очищается от пыли.

Вытяжная вентиляция, напротив, удаляет из помещения загрязненный или нагретый воздух. Обычно в помещении устанавливается как приточная, так и вытяжная вентиляция. При этом их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей». Для устройства приточно-вытяжной вентиляции могут использоваться как наборные, так и моноблочные вентиляционные системы.

Естественная вентиляция создается без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие естественных факторов — разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Достоинствами естественных систем являются дешевизна устройства вентиляции, простота монтажа и надежность, вызванная отсутствием электрооборудования и движущихся частей. Благодаря этому, такие системы широко применяется при строительстве типового жилья и представляют собой вертикальные вентиляционные короба, расположенные в типовом жилье, как правило, в зоне кухни или коридора. Обратной стороной дешевизны естественных систем вентиляции является зависимость их эффективности от внешних факторов – температуры воздуха, направления и скорости ветра, качества исполнения каналов и т.д. Кроме этого, такие системы в принципе нерегулируемы и с их помощью не удается решить многие задачи в области вентиляции.

Гибридная вентиляция представляет собой естественную вытяжную вентиляцию с механическим или иным побуждением. Использует вентиляторы, эжекторы/дефлекторы, подогреватели каналов, флюгарки, решетки. Большую часть времени гибридная вентиляция работает, как естественная, побуждение включается лишь в моменты пиковых нагрузок или при отсутствии тяги в канале.

Искусственная или механическая вентиляция применяется там, где недостаточно естественной. В механических системах используется оборудование и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие перемещать, очищать и нагревать воздух. Такие системы вентиляции могут удалять или подавать воздух в вентилируемые помещения независимо от условий окружающей среды. На практике, в квартирах и офисах необходимо использовать именно искусственную или гибридную систему вентиляции, поскольку только она может гарантировать создание комфортных условий.

Местная вентиляция предназначена для подачи свежего воздуха на определенные места (местная приточная вентиляция) или для удаления загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Местную вытяжную вентиляцию применяют, когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению. В этих случаях местная вентиляция достаточно эффективна и сравнительно недорога. Местная вентиляция используется, преимущественно, на производстве. В бытовых же условиях применяется общеобменная вентиляция. Исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию.

Общеобменная вентиляция, в отличие от местной, предназначена для осуществления вентиляции во всем помещении. Общеобменная вентиляция так же может быть приточной и вытяжной. Приточную общеобменную вентиляцию, как правило, необходимо выполнять с подогревом и фильтрацией приточного воздуха. Поэтому такая вентиляция должна быть механической (искусственной).

к статье Создание микроклимата. Системы вентиляции. Осушение и увлажнение воздуха.

Создание микроклимата. Системы вентиляции. Осушение и увлажнение воздуха.

Вентиляция в зданиях | CDC

Исследования показывают, что размер частиц вируса SARS-CoV-2, вызывающего COVID-19, составляет около 0,1 микрометра (мкм). Однако вирус обычно не распространяется по воздуху. Эти вирусные частицы созданы человеком, поэтому вирус задерживается в дыхательных каплях и ядрах капель (высушенных респираторных каплях), которые больше. Большинство респираторных капель и частиц, выдыхаемых при разговоре, пении, дыхании и кашле, имеют размер менее 5 мкм.По определению, высокоэффективный воздушный фильтр для твердых частиц (HEPA) имеет эффективность не менее 99,97% при улавливании частиц размером 0,3 мкм. Эти частицы размером 0,3 мкм приблизительно соответствуют размеру частиц, наиболее проникающих через фильтр (MPPS). HEPA-фильтры даже более эффективны при улавливании частиц размером и меньше, чем MPPS. Таким образом, фильтры HEPA эффективны не менее 99,97% при улавливании созданных человеком вирусных частиц, связанных с SARS-CoV-2.

Переносные HEPA-фильтры

, сочетающие в себе HEPA-фильтр и систему вентиляции с электроприводом, являются отличным вариантом для дополнительной очистки воздуха, особенно в условиях повышенного риска, таких как поликлиники, места проведения медицинских анализов, комнаты для тренировок или общественные зоны ожидания. Другие параметры, для которых может быть полезна портативная HEPA-фильтрация, можно определить с помощью типичных параметров оценки риска, таких как уровень заболеваемости в сообществе, ожидания соответствия лицевой маске и плотность населения в помещении. Выбирая портативный блок HEPA, вы хотите выбрать систему, размер которой соответствует области, в которой она установлена. Один из способов сделать это для воздухоочистителей помещения — выбрать систему вентиляции HEPA со скоростью подачи чистого воздуха (CADR) [См. Руководство EPA по воздухоочистителям в значке Homepdf iconexternal], которая соответствует площади помещения, в которой находится он будет использован.Чем больше CADR, тем быстрее он очистит воздух в помещении. Если комната, в которой будет использоваться воздухоочиститель, выше 8 футов, выберите воздухоочиститель с пропорционально более высоким CADR, чем тот, который рассчитывается просто на квадратные метры. Хотя эти системы не обеспечивают подачу разбавляющего воздуха наружу, они очень эффективны при очистке воздуха в помещениях, чтобы снизить концентрацию переносимых по воздуху частиц, включая вирусные частицы SARS-CoV-2. Таким образом, они обеспечивают эффективный воздухообмен без необходимости кондиционирования наружного воздуха.

Системы вентиляторов

HEPA могут использоваться как автономные блоки, или многие более крупные блоки позволяют присоединять гибкие воздуховоды к впуску и / или выпуску воздуха (обратите внимание, что более крупные воздуховоды не подпадают под описание «воздухоочистителя помещения» и может не иметь рейтинга CADR). Использование воздуховодов и стратегическое размещение системы HEPA в пространстве может помочь обеспечить желаемые схемы воздушного потока от чистого к менее чистому там, где это необходимо. Системы HEPA с воздуховодом также могут использоваться для установления прямого вмешательства по захвату источников для лечения пациентов и / или сценариев тестирования (см. Обсуждение CDC / NIOSH вентилируемого изголовья).В зависимости от размера блоков вентилятора / фильтра HEPA и конфигурации объекта, в котором они используются, несколько небольших переносных блоков HEPA, развернутых в зонах повышенного риска, могут быть более полезными, чем один большой блок HEPA, обслуживающий объединенное пространство.

Пример 2: Помещение, описанное в примере 1, теперь дополнено портативным устройством очистки воздуха HEPA с CADR 145 кубических футов в минуту (Q hepa = 145 кубических футов в минуту). Дополнительное движение воздуха в помещении улучшает общее перемешивание, поэтому присвойте k = 3.Сколько времени можно сэкономить для достижения того же 99% снижения содержания загрязняющих веществ в воздухе, добавив портативное устройство HEPA в комнату?

Установка фильтра HEPA обеспечивает дополнительный чистый воздух в помещении. Здесь объемный расход чистого воздуха (Q) равен: Q = Q e + Q hepa = 72 кубических футов в минуту + 145 кубических футов в минуту = 217 кубических футов в минуту.

ACH = [Q x 60] / (объем помещения) = (217 куб. Футов в минуту x 60) / (12 ’x 10’ x 9 ’) = 13 020/1080 = 12,06 ACH (округлите до 12).

Используя таблицу B.1, время ожидания идеального перемешивания, основанное на 12 ACH и 99% -ном сокращении взвешенных в воздухе частиц, составляет 23 минуты.

Используя коэффициент смешивания 3, расчетное время ожидания для 99% -ного снижения количества переносимых по воздуху загрязняющих веществ в помещении составляет 3 x 23 = 69 минут. Таким образом, увеличенный ACH и более низкое значение k, связанные с портативным блоком фильтрации HEPA, сократили время ожидания с исходных 5 часов 45 минут до всего 1 часа 9 минут, сэкономив в общей сложности 4 часа 36 минут до начала помещения можно безопасно снова занять.

В заключение, добавление портативного блока HEPA увеличило эффективную скорость вентиляции и улучшило перемешивание воздуха в помещении, что привело к сокращению времени очистки помещения от потенциально инфекционных частиц, переносимых по воздуху, на 80%.

Типы систем вентиляции | HomeTips

Естественная вентиляция раньше была наиболее распространенным методом, позволяющим свежему наружному воздуху заменить воздух в помещении в доме. Сегодня это обычно не лучшая стратегия вентиляции, особенно для домов, которые должным образом изолированы от воздуха для повышения энергоэффективности. Естественная вентиляция также обычно не обеспечивает адекватного контроля влажности.

Естественная вентиляция возникает, когда в доме происходит неконтролируемое движение или проникновение воздуха через трещины и небольшие отверстия — те же самые, которые вы хотите закрыть, чтобы сделать ваш дом более энергоэффективным. Открывающиеся окна и двери также обеспечивают естественную вентиляцию. Однако из-за систем центрального отопления и охлаждения большинство людей не так часто открывают окна и двери. Таким образом, инфильтрация воздуха стала основным способом естественной вентиляции в домах.

Скорость естественной вентиляции дома непредсказуема и неконтролируема, поэтому вы не можете полагаться на нее для равномерной вентиляции дома. Естественная вентиляция зависит от герметичности дома, температуры наружного воздуха, ветра и других факторов. Поэтому в мягкую погоду в некоторых домах может не хватать естественной вентиляции для удаления загрязняющих веществ. С другой стороны, плотно закрытые дома большую часть времени могут иметь недостаточную естественную вентиляцию, в то время как дома с высокой степенью инфильтрации воздуха могут иметь высокие затраты на электроэнергию.

Точечная вентиляция может использоваться для повышения эффективности естественной вентиляции. Однако, если и точечная, и естественная вентиляция вместе не отвечают требованиям вентиляции вашего дома, вам следует подумать о стратегии вентиляции всего дома.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ в помещении и / или влаги из их источника. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, что используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ в помещении и / или влаги из их источника. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, что используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Все вентиляторы, вентиляционные отверстия и вентиляционное оборудование в доме работают вместе как «система вентиляции» для обмена внутренним и наружным воздухом без потерь энергии.Системы вентиляции можно разделить на четыре типа: вытяжные, приточные, сбалансированные и с рекуперацией тепла. Правильная система вентиляции для конкретного дома зависит от климата и потребностей конструкции.

Вытяжные системы вентиляции предпочтительны в холодном климате, где они менее склонны втягивать влажный воздух в здание. Напротив, приточные системы вентиляции лучше контролируют влажность в теплом климате. Сбалансированные системы вентиляции работают как в холодном, так и в жарком климате, но их установка дороже.Системы рекуперации тепла обменивают воздух внутри помещения на воздух снаружи

Следующая информация и схемы, подготовленные EERE, помогут разобраться в различиях между этими системами.

Системы вытяжной вентиляции

Системы вытяжной вентиляции работают за счет сброса давления в здании. Уменьшая внутреннее давление воздуха ниже давления наружного воздуха, они извлекают воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

Система вытяжной вентиляции

Системы вытяжной вентиляции наиболее применимы в холодном климате. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение от влаги.

Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.

Предпочтительным вариантом является подключение вентилятора к воздуховодам из нескольких комнат (особенно комнат, в которых обычно образуются загрязнители, например, ванных комнат).Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены для подачи свежего воздуха, а не для утечек в оболочке здания. Однако пассивные вентиляционные отверстия могут быть неэффективными, поскольку для их правильной работы могут потребоваться большие перепады давления, чем создаваемые вентилятором.

Вытяжные вентиляторы точечной вентиляции, установленные в ванной, но работающие непрерывно, представляют собой вытяжную систему вентиляции в простейшем виде.

Одной из проблем, связанных с системами вытяжной вентиляции, является то, что они могут затягивать в дом загрязнители вместе со свежим воздухом. Например, помимо втягивания свежего наружного воздуха, они могут втягивать следующее:

• Радон и плесень из подполья
• Пыль с чердака
• Дым из пристроенного гаража
• Дымовые газы от камина или ископаемые топливный водонагреватель и топка.

Это может особенно вызывать беспокойство, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Информация предоставлена ​​EERE

Приточные системы вентиляции

Приточные системы вентиляции работают за счет создания избыточного давления в здании. Они используют вентилятор, чтобы нагнетать наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, воздуховоды ванны и вентилятора, а также преднамеренные вентиляционные отверстия.

Система приточной вентиляции

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система имеет систему вентиляторов и воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная, кухня).Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать воздух, поступающий в дом, чем системы вытяжной вентиляции. Создавая давление в доме, эти системы препятствуют проникновению загрязняющих веществ извне и предотвращают обратную тягу дымовых газов из каминов и бытовых приборов. Они также позволяют фильтровать воздух, поступающий в птичник, для удаления пыльцы и пыли или осушать.

Системы приточной вентиляции лучше всего работают в жарком или смешанном климате.Поскольку они создают давление в доме, они могут вызвать проблемы с влажностью в холодном климате.

Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, некоторая влага может конденсироваться на чердаке или в некоторых частях внешней стены, что может способствовать появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, приточные системы вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Другой вариант — проточный канальный нагреватель, но он увеличит эксплуатационные расходы.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в доме. Напротив, они вводят и выпускают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха соответственно. Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Он способствует хорошему распределению свежего воздуха за счет размещения приточных и вытяжных отверстий в соответствующих местах.

Сбалансированная система вентиляции

Типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и общие комнаты, где люди проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.

Как и приточные и вытяжные системы, сбалансированные системы вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.

Однако они используют фильтры для удаления пыли и пыльцы из наружного воздуха перед тем, как ввести их в дом.

Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Это может способствовать увеличению затрат на отопление и охлаждение.

Сбалансированные системы вентиляции подходят для любого климата; однако, поскольку для них требуются две системы воздуховодов и вентиляторы, они обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Системы рекуперации энергии

Системы вентиляции с рекуперацией энергии обычно стоят дороже, чем установка других систем вентиляции. В общем, простота — ключ к рентабельной установке. Для экономии затрат на установку во многих системах используются общие воздуховоды.
Сложные системы не только дороже в установке, но часто также требуют большего обслуживания и потребляют больше электроэнергии. Для большинства домов попытка рекуперировать всю энергию отработанного воздуха, вероятно, не окупит дополнительных затрат.К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.
Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть по возможности короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, находящиеся в неотапливаемых помещениях, и заделайте все стыки канальной мастикой.
Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование инея. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение. Накопление инея также снижает эффективность вентиляции.
Кроме того, системы вентиляции с рекуперацией энергии необходимо регулярно чистить, чтобы предотвратить ухудшение производительности вентиляции и рекуперации тепла, а также предотвратить образование плесени и бактерий на поверхностях теплообменников.

Информация предоставлена ​​EERE

Найти местного подрядчика по установке предварительно проверенных вентиляторов во всем доме

Естественная вентиляция | WBDG — Руководство по проектированию всего здания

Введение

Почти все исторические здания вентилировались естественным путем, хотя многие из них были повреждены из-за установки перегородок и механических систем. С повышением осведомленности о стоимости и влиянии энергопотребления на окружающую среду естественная вентиляция становится все более привлекательным методом снижения энергопотребления и затрат, а также для обеспечения приемлемого качества окружающей среды в помещении и поддержания здорового, комфортного и продуктивного климата в помещении, а не более преобладающий подход к использованию ИВЛ.При благоприятном климате и типах зданий естественная вентиляция может использоваться как альтернатива установкам кондиционирования воздуха, что позволяет сэкономить 10–30% от общего потребления энергии.

Системы естественной вентиляции полагаются на разницу давлений для подачи свежего воздуха через здания. Разница в давлении может быть вызвана ветром или эффектом плавучести, создаваемым разницей температур или разницей влажности. В любом случае количество вентиляции будет в решающей степени зависеть от размера и расположения отверстий в здании.Систему естественной вентиляции полезно рассматривать как контур с одинаковым вниманием к приточной и вытяжной вентиляции. Проемы между комнатами, такие как окна с фрамугой, жалюзи, решетки или открытая планировка, — это методы создания контура воздушного потока через здание. Требования кодекса в отношении передачи дыма и огня создают проблемы для проектировщиков систем естественной вентиляции. Например, в исторических зданиях лестница использовалась в качестве вытяжной трубы, что во многих случаях запрещено правилами.

Описание

Естественная вентиляция, в отличие от принудительной вентиляции с помощью вентилятора, использует естественные силы ветра и плавучести для подачи свежего воздуха в здания. Свежий воздух необходим в зданиях для устранения запахов, обеспечения кислородом для дыхания и повышения теплового комфорта. При скорости внутреннего воздуха 160 футов в минуту (фут / мин) воспринимаемая внутренняя температура может быть снижена на целых 5 ° F. Однако, в отличие от настоящего кондиционирования, естественная вентиляция неэффективна для снижения влажности входящего воздуха.Это накладывает ограничения на использование естественной вентиляции во влажном климате.

A. Типы воздействия естественной вентиляции

Ветер может продувать воздух через отверстия в стене с наветренной стороны здания и высасывать воздух из отверстий с подветренной стороны и крыши. Разница в температуре между теплым воздухом внутри и холодным воздухом снаружи может привести к тому, что воздух в комнате поднимется и будет выходить через потолок или выступ и попадать через нижние отверстия в стене. Точно так же плавучесть, вызванная разницей влажности, может позволить сжатому столбу плотного, охлаждаемого испарением воздуха наполнять пространство, а более легкий, теплый и влажный воздух выходить ближе к верху.Эти три типа эффектов естественной вентиляции описаны ниже.

Ветер

Ветер вызывает положительное давление с наветренной стороны и отрицательное давление с подветренной стороны зданий. Чтобы выровнять давление, свежий воздух будет поступать в любое наветренное отверстие и выходить из любого отверстия с подветренной стороны. Летом ветер используется для подачи как можно большего количества свежего воздуха, а зимой вентиляция обычно снижается до уровня, достаточного для удаления избыточной влаги и загрязняющих веществ. Выражение для объема воздушного потока, вызванного ветром:

Qwind = K x A x V, где

Qwind = объем воздушного потока (м 3 / ч)
A = площадь меньшего отверстия (м 2 )
V = скорость ветра снаружи (м / ч)
K = коэффициент полезного действия

Коэффициент полезного действия зависит от угла ветра и относительного размера входных и выходных отверстий. Он варьируется от 0,4 для ветра, поражающего отверстие под углом 45 °, до 0.8 для прямого попадания ветра под углом 90 °.

Иногда ветровые потоки преобладают параллельно стене здания, а не перпендикулярно к ней. В этом случае еще можно вызвать ветровую вентиляцию архитектурными особенностями или способом открытия створчатого окна. Например, если ветер дует с востока на запад вдоль стены, выходящей на север, первое окно (которое открывается наружу) будет иметь петли с левой стороны, которые будут действовать как совок и направлять ветер в комнату. Второе окно будет открываться с правой стороны, чтобы отверстие было направлено вниз по ветру от открытого стекла, а отрицательное давление вытягивало воздух из комнаты.

Важно избегать препятствий между наветренными впускными и подветренными выпускными отверстиями. Избегайте перегородок в помещении, ориентированных перпендикулярно потоку воздуха. С другой стороны, принятый дизайн позволяет избежать входных и выходных окон, расположенных прямо напротив друг друга (вы не должны видеть сквозь здание, в одном окне и в другом), чтобы способствовать большему перемешиванию и повысить эффективность вентиляция.

Плавучесть

Плавучевая вентиляция может быть вызвана температурой (вытяжная вентиляция) или влажностью (градирня).И то, и другое можно объединить, установив охлаждающую башню, которая подает воздух, охлаждаемый испарением, низко в помещении, а затем полагаясь на повышенную плавучесть влажного воздуха, когда он нагревается, для выпуска воздуха из помещения через трубу. Подача холодного воздуха в помещение осуществляется под давлением столба холодного воздуха над ним. Хотя и градирни, и дымовые трубы использовались отдельно, автор считает, что градирни следует использовать только вместе с вытяжной вентиляцией помещения, чтобы обеспечить стабильность потока. Плавучесть возникает из-за разницы в плотности воздуха. Плотность воздуха зависит от температуры и влажности (холодный воздух тяжелее теплого воздуха при той же влажности, а сухой воздух тяжелее влажного воздуха при той же температуре). Внутри самой градирни влияние температуры и влажности действует в противоположных направлениях (температура понижается, влажность повышается). Внутри помещения тепло и влажность, исходящие от людей, а также другие внутренние источники имеют тенденцию поднимать воздух. Несвежий нагретый воздух выходит из отверстий в потолке или крыше и пропускает свежий воздух в нижние отверстия, чтобы заменить его.Ступенчатая вентиляция — особенно эффективная стратегия зимой, когда разница температур в помещении и на улице максимальна. Вентиляция с эффектом стеклопакета не будет работать летом (предпочтительны ветровые установки или факторы влажности), поскольку для этого требуется, чтобы в помещении было теплее, чем на улице, что нежелательно летом. Дымоход, нагреваемый солнечной энергией, может использоваться для управления эффектом дымовой трубы без повышения температуры в помещении, а солнечные дымоходы очень широко используются для вентиляции компостных туалетов в парках. 1/2, где

Qstack = объемная скорость вентиляции (м 3 / с)
Cd = 0,65, коэффициент расхода.
A = свободная площадь входного отверстия (м 2 ), которая равна площади выходного отверстия.
г = 9,8 (м / с 2 ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Ti = средняя температура воздуха в помещении (K), обратите внимание, что 27 ° C = 300 K.
To = средняя температура наружного воздуха (K)

Вентиляция градирни эффективна только при очень низкой наружной влажности.Следующее выражение для воздушного потока, создаваемого столбом холодного воздуха, нагнетающего давление в источнике воздуха, основано на форме, разработанной Томпсоном (1995), с коэффициентом по данным, измеренным в Центре посетителей национального парка Зайон
