Вентиляция чердака в частном доме – одна из сфер, где царствуют мифы, заставляющие владельцев отказываться от действительно необходимых систем. Последствия отказа – печальны. Чердак превращается в своеобразную герметичную банку с сыростью, плесенью и всеми вытекающими отсюда последствиями.

Пожалуй, основной шедевр мифотворчества, заключается в утверждении, что вентиляция чердачного помещения приводит к потерям тепла из  дома. Казалось бы, оспорить этот факт невозможно. На самом деле, причина потери тепла не вентиляция, а недостаточная теплоизоляция потолочных перекрытий. Посмотрим, что происходит в этом случае.

Мифы и реальность

Плохо утепленное перекрытие легко пропускает тепло. Теплый воздух, проникая через строительные конструкции, поднимается выше, попадает на чердак и, конечно, уходит через вентиляционные отверстия. Тепло уходит. Хорошее утепление строительных перекрытий не позволяет теплу проникать на чердак и покидать дом. Как видим, вентиляция здесь ни при чем.

Вентиляция чердака

Следующий миф гласит: проветривать чердак нужно только в летнюю жару. Что на практике? Все тот же теплый воздух,  насыщенный парами влаги, проникает на чердак и быстро охлаждается. Выпадает  конденсат, замерзающий на чердачных конструкциях. В холодную зиму чердачное помещение способно превратиться в ледяную пещеру. Такая ситуация еще сильнее ухудшает теплоизоляцию дома.

Вывод один – вентиляция на чердаке должна быть обязательно. Без нее нельзя создать нормальную терморегуляцию в помещении, а значит, нельзя сделать энергоэффективную систему, позволяющую экономить средства на отопление. Крайне важно вентилировать все чердачные помещения, но вентиляция чердака над мансардой – жизненно необходима по причине особенностей использования мансардных помещений.

Что дает правильно организованная вентиляционная система:

• Охлаждение помещений в летнюю жару.
• Удаление излишков влаги из подкрышного пространства.
• Защиту от плесени и грибка.
• Защиту деревянных элементов стропильной системы от гниения.
• Увеличение срока службы и кровли, и всего здания в целом.

Необходимость вентилирования чердачных помещений очевидна. Рассмотрим, как сделать вентиляцию на чердаке, как учесть все важные факторы при создании этой одновременно простой и сложной системы.

Как действует вентиляция

Основным элементом вентсистем чердачных помещений являются специальные зазоры – окна и  продухи. Чаще всего продухи обустраиваются в коньке и под скатами. Такое расположение вентиляционных отверстий позволяет эффективно использовать ветровую нагрузку снаружи и теплый воздух внутри чердачного помещения.

Схема вентиляции чердака

Теплый воздух поднимается  снизу вверх в направлении от продухов под свесами к отверстиям в приконьковых пластинах. Это простейший способ, но он позволяет обеспечить нормальный воздухообмен. Для крыш с небольшим углом скатов приконьковые отверстия лучше заменить на вертикальные трубы, иначе зимой продухи могут оказаться занесенными снегом.

Сочетание продухов с вентиляционными окнами – способ старый. Его применяли еще наши предки, но по эффективности он ничуть не уступает современным, например, дефлекторам, работающим как турбина и создающим тягу. В здании с  вальмовой крышей установка вентокон сложна, поэтому обустраиваются только продухи.

Вентиляционные окна

Слуховые окна могут применяться и в системе с продухами, и индивидуально. Несмотря на то, что отсутствие продухов снижает эффективность работы всей системы, она вполне имеет право на жизнь. Для оптимизации вентиляции важно правильно рассчитать количество и размер слуховых окон. На чердаке небольшого дома можно обустроить два окна размером 60х80 см, выполненные на противоположных фронтонах.

Обустраивается вентиляционное окно на чердаке следующим образом. Конструкция окна включает в себя свою стропильную систему, обрешетку, конек. В  кровле выполняются проемы, между стропильными ногами. На стропилах крепятся поперечные балки. Верхняя балка устанавливается в верхней части будущего окна, по его размерам. Нижняя – на уровне стены. На нее монтируют стойки, связанные в верхней части отрезком бруса. Полученная конструкция закрепляется на верхней балке. Получается каркас будущего окна.

Не допускается делать врубки в стропильной системе крыши. Такое вмешательство способно снизить несущую способность конструкции.

Крепление каркаса осуществляется исключительно на металлические элементы.

Схема монтажа каркаса слухового окна

Следующий шаг – установка конька и стропильной системы окна. По сути, эта конструкция является миниатюрной моделью кровли. Боковые части обшиваются сразу. Хорошо подходит  для этого вагонка или другие пиломатериалы. Желательно дополнительно защитить боковые стенки от воздействия влаги. Верхняя часть выполняется одновременно с обустройством кровельного пирога на крыше  дома, с использованием тех же материалов.

Стыки между каркасом окна и кровлей герметизируются. Недостаточная гидроизоляция приведет к образованию протечек. Для гидроизоляции можно применять любые материалы – силиконовые герметики, мембраны и т. п. Можно сделать слуховое окно по типу мансардного. По сути, единственная задача в этом случае, правильно установить окно, изготовленное в заводских условиях.

Размещаются слуховые окна следующим образом:

• От конька, карниза, боков должно быть выдержано одинаковое расстояние.
• Соседние окна располагаются на расстоянии не менее одного метра друг от друга.

Продухи

Продухи – это отверстия, специально обустраиваемые для проветривания  подкрышного пространства. Устанавливаются под коньком или на карнизах. Карнизные могут быть щелевыми или точечными. Размеры зависят от угла скатов крыши. Максимально допустимая ширина – 25 мм.

Коньковые выполняются в форме флюгарок или щелей. Ширина отверстия – не более 50 мм, расстояние между соседними продухами – не более 8 метров. Если в качестве кровельного материала используется штучное покрытие, например, черепица, через один ряд от конька укладываются элементы с отверстиями.

Аэраторы

Несмотря на эффективность старых способов вентилирования подкрышного пространства, не стоит отказываться и от современных решений. Одно из них – кровельный аэратор. Он может иметь непрерывную или точечную конструкцию. Аэраторы выбираются в зависимости от вида кровли.

Аэраторы для кровли

Непрерывные аэраторы имеют форму пластины. Они устанавливаются вдоль конька и закрываются кровлей. Способны обеспечить хороший воздухообмен благодаря большой площади перфорации. Точечные изготавливаются в виде трубы небольшого сечения с шапочкой и дополнительно оборудуются вентиляторами, что увеличивает эффективность.

Правила монтажа:

• Могут монтироваться на кровлях с уклоном 15-45 градусов.
• Расстояние до дымохода и стен – более 30 см.
• Точечные аэраторы устанавливаются вблизи конька, не дальше, чем на 50 см от него.

Расчет вентиляции

Безусловно, расчет системы вентиляции желательно доверить специалистам. Домашнему строителю не всегда под силу сделать необходимые расчеты. Цена ошибки – сырость, плесень, грибок, гниение древесины.

Самостоятельный расчет выполняется в соответствии со следующими правилами:

• Площадь отдушин и площадь чердака должны соотноситься как 1:500. Говоря простым языком, на каждых 500 кв. метров чердачного помещения должно быть не менее 1 кв. метра отверстий. При расчетах не берутся во внимание ширина решеток, ребра и другие препятствия, возникающие на пути движения воздуха.
• Любые отверстия на крыше являются ее слабыми местами, поэтому большая площадь продухов скорее повредит, чем улучшит эффективность системы.
• Вытяжка должна на 12-15% превышать приток воздуха. К вытяжным элементам относятся скатные продухи, к приточным конструкциям – карнизные.

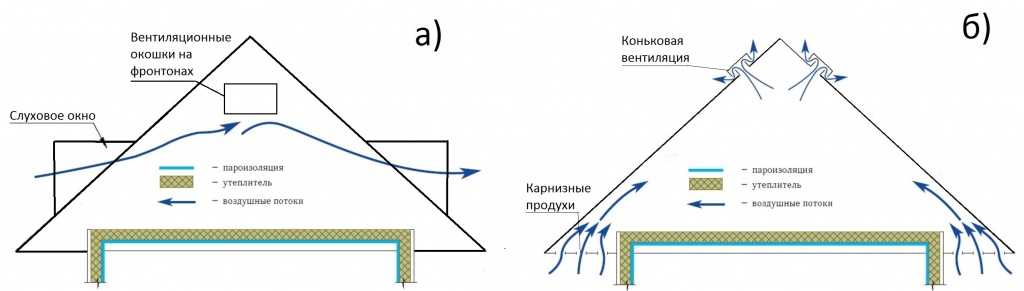

Система вентиляции на холодном чердаке

Вентиляция холодного чердака должна быть регулируемой. На двухскатных кровлях вентканалы размещаются на фронтонах. Лучше всего подходят равномерно распределенные щелевые продухи. Вентиляционные отверстия должны располагаться с двух противоположных сторон.

На вальмовых кровлях приточные отверстия сооружаются в подшивке свесов, вытяжные – у конька. При использовании пластиковых кровельных материалов следует выбирать панели с софитами – небольшой перфорацией, предназначенной для обеспечения притока воздуха. При плотной зашивке  по длине свеса кровли устанавливаются вентиляционные решетки с сеткой. Слуховые окна можно использовать на крышах с практически любым типом кровельных покрытий, но их обустройство требует немалых строительных навыков.

Система вентиляции на холодном и теплом чердаке

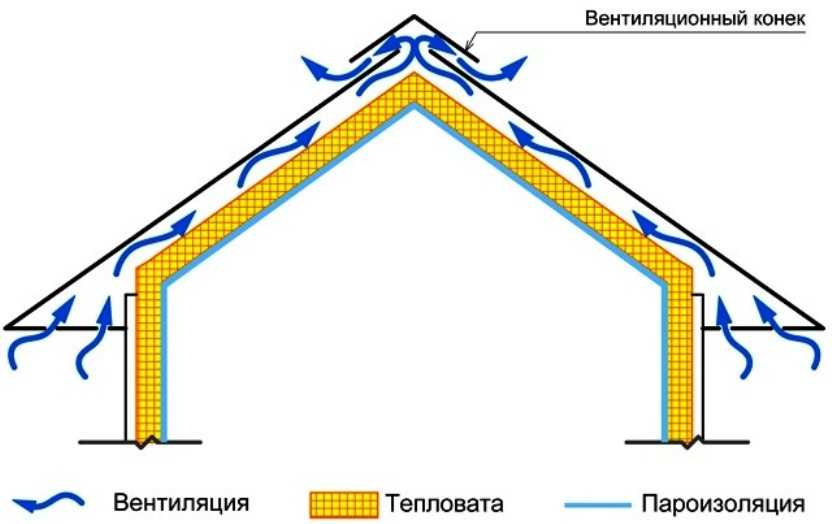

Система вентиляции на утепленном чердаке

Вентиляция теплого чердака устраивается в зависимости от типа кровельного материала:

• Для проветривания чердака под кровлей из гибкой черепицы используется контррейка, нашитая на стропильную систему.
• Для кровель из листового металлопроката рекомендуется применять пленки для ветрозащиты.
• В шиферных кровлях приточная вентиляция обустраивается в подшивке свеса, вытяжная – в коньке. Хорошо подходят точечные аэраторы.

Эффективное вентилирование подкрышного пространства было и остается важным элементом всей вентсистемы дома. Без вентиляции чердак станет благоприятным местом для распространения плесени и грибка. Сырость  и гниение – это верные спутники недостаточного вентилирования.

Вентиляция холодного чердака в частном доме над мансардой своими руками

Под термином «чердак» подразумевается помещение, ограниченное крышей, перекрытием верхнего этажа и наружными стенами.

Его конструктивные особенности многообразны, поэтому он не имеет стандартных параметров.

Вентиляцию чердака в частном доме необходимо предусмотреть еще на стадии его проектирования.

Необходимость вентиляции чердачного помещения

Гниение стропил из-за повышенной влажности

Систему вентиляции создают с целью поддержания в помещении чердака требуемых параметров воздушной среды.

В их число входят температура воздуха и влажность, скорость передвижения воздушных масс, их газовый состав.

Мера позволит:

• обеспечить требуемый микроклимат в помещениях;
• предотвратить появление конденсата, возникающего из-за существенной разницы температуры в помещении и на улице в холодное время года;
• поддерживать определенный уровень влажности и температуру;
• создать постоянный воздухообмен, что устранить появление плесени и грибковых спор на строительных конструкциях.

Срок эксплуатации частного жилого дома, его комфортабельность во многом зависят от устройства системы вентиляции чердака. Она должна отвечать требованиям строительных норм и правил.

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

• поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
• вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

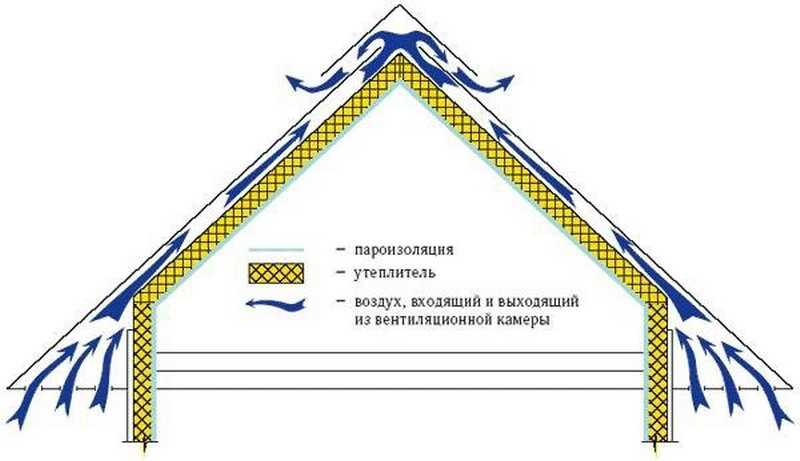

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

• оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
• металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
• шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

Схемы обустройства вентиляции:

• установка на крыше трубы, оснащенной дефлектором;
• использование фронтальных вентиляционных решеток или сеток;
• устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Расчет вентиляции

Воздушный поток, в соответствии с нормативами, за 1 час должен 2 раза обойти помещение чердака. Чтобы вентиляция чердака нормально функционировала, следует придерживаться соотношения площади помещения и площади отверстий – 1:400.

Площадь карнизных продухов должна быть на 12-15% меньше площади коньковых и скатных. Расчет элементов вентиляционной системы проводится с учетом:

• площади чердачного помещения;
• вида материала изоляционного слоя;
• объема теплого воздуха, который поступает на чердак из жилых помещений.

Не допускается сокращение либо увеличение площади отверстий, продухов. Если их недостаточно, то воздух не будет поступать в необходимом объеме.

В противном случае не будет обеспечена необходимая защита помещения от проникновения в него хлопьев снега и капель дождя.

Последовательность расчетов:

• измерение площади чердачного помещения;
• определение размеров вентиляционных отверстий.

Если площадь помещения чердака значительная, то можно устроить несколько продухов. То же касается слухового, вентиляционного окна – вместо одного можно установить 2 меньшего размера.

Расчет вентиляции для дома с мансардой проводится с учетом ее объема и количества единовременно находящихся в ней людей.

Норма заложена в СНиП «Отопление, вентиляция и кондиционирование», регламентирующих вопросы устройства системы вне зависимости от типа кровли. В расчетах используется показатель кратности воздухообмена.

Общие рекомендации по обустройству вентиляции

Система вентиляции, обустроенная на холодном чердаке, будет правильно функционировать, если соблюдать следующие условия:

• обеспечение прочности крепежа вентиляционной решетки, аэратора;
• своевременная очистка продухов от загрязнений, пыли и мелкого мусора одновременно с обеспечением их защиты от обледенения;
• установка заслонок на аэраторах, вытяжных трубах и вентиляционных решетках;
• расположение отверстий на верхнем стыке крыши близко к коньку;
• установка на софитах, смонтированных на свесе кровли, сеток из алюминия либо пластика;
• утепление вентиляционных каналов, проложенных на чердаке и под крышей, с целью предотвращения образования конденсата;
• устройство вентиляционных каналов площадью 400-500 см2/м. Данный показатель соответствует высоте отверстия в 40-50 мм;

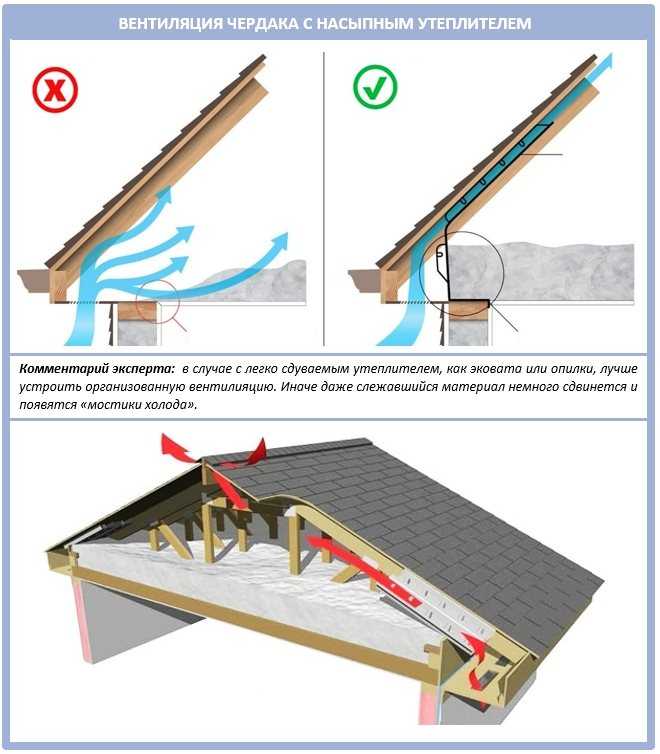

• предотвращение намокания утеплителя путем очистки пыли, задуваемой ветром в вентиляционные отверстия, каналы;
• обеспечение защиты мест установки ендовы, карниза от попадания в них опавшей листвы, мусора путем установки специальных приспособлений.

При монтаже элементов вентиляции необходимо стремиться к тому, чтобы они были прочными и устойчивыми. Эта мера позволит противостоять резким изменениям погоды, сильным ветрам.

Если ее правильно сделать, то можно избежать непредвиденных ситуаций с непредсказуемыми последствиями.

На качество работы системы вентиляции влияет:

1. значительная длина покрытия кровли, поэтому ее нужно усилить, установив дополнительно вспомогательные конструктивные элементы;
2. существенное увеличение высоты отверстий – уменьшается воздухообмен за счет возникновения турбулентности воздушной массы.

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Основным назначением этих устройств является удаление паров теплого воздуха и излишков влаги, которые приводят к утрате утеплителем изоляционных качеств.

Вентиляция чердака напрямую зависит от его особенностей:

• площади помещения;
• формы крыши;
• типа кровли;
• вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

Общие правила установки:

• расположение окон на расстоянии не менее 1 м друг от друга;
• сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
• общая концепция внешнего вида дома должна сочетаться с дизайном окна.

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

1. щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
2. точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
3. коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

• с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
• с застоявшимся воздухом, не позволяя ему перегреваться;

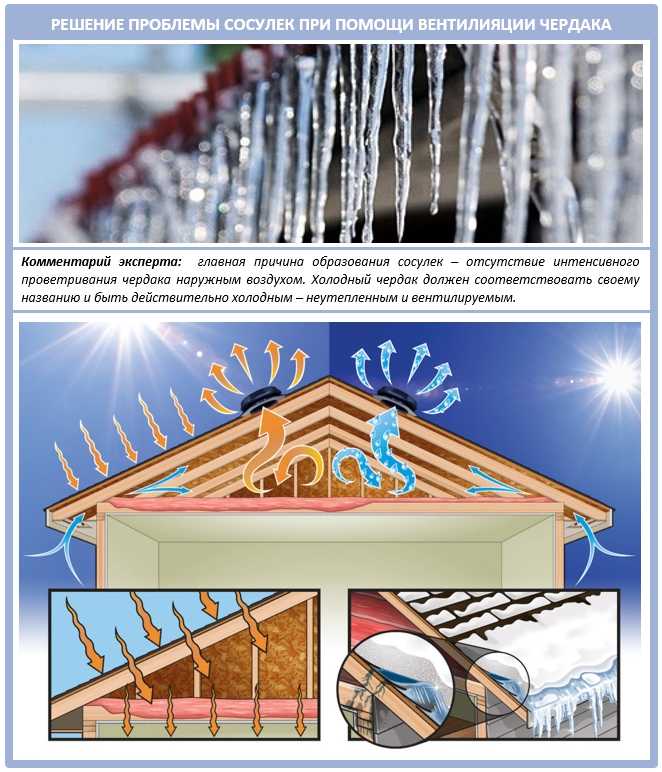

• с наледью и сосульками, которые образуются в зимнее время года.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.

В заключение

Чердак является неотъемлемым конструктивным элементом частного дома и может  использоваться для постоянного проживания. Как было отмечено выше, он может быть холодным и теплым.

И в том, и в другом случае нужно обустраивать систему вентиляции. Она позволит обеспечить воздухообмен, поддерживающий определенный микроклимат во всем доме.

Ее можно сделать своими руками, но необходимо знать обладать теоретическими знаниями и практическими навыками либо следовать рекомендациям специалистов.

Если вентиляция холодного либо теплого чердака устроена по всем правилам, то обеспечивается долговечность строительных конструкций, создаются нормальные условия проживания в доме.

Как спланировать сбалансированную систему вентиляции чердака

При рассмотрении вопроса о замене крыши вам необходимо рассчитать объем чердачной вентиляции, необходимой для снижения избыточного тепла и влаги на чердаке. Избыток тепла и влаги может привести к преждевременной деградации кровельной системы и повреждению ледяных дамб зимой.

Давайте подробнее рассмотрим процесс расчета необходимой вентиляции чердака для правильной вентиляции чердачного помещения.

Что такое правило сбалансированной вентиляции?

Правило сбалансированной вентиляции гласит, что количество воздуха, поступающего из впускных вентиляционных отверстий в области софита крыши или рядом с ней, всегда должно соответствовать количеству вытяжных вентиляционных отверстий в коньке крыши или рядом с ним. Это гарантирует, что сбалансированное количество воздуха входит и выходит из чердачного помещения.

Любой дисбаланс между впуском и выпуском, например, большее количество выхлопа, чем впуска, может сделать систему менее эффективной из-за уменьшения количества теплого влажного воздуха, выходящего из вытяжных вентиляционных отверстий. Надлежащее количество приточной вентиляции поможет более эффективно работать вытяжной вентиляции.

Всегда следует соблюдать осторожность, чтобы не смешивать различные типы продуктов для вытяжной вентиляции. Использование разных типов на одном и том же чердачном пространстве также может привести к несбалансированности системы.

Как рассчитать сбалансированную систему вентиляции чердака

Самая эффективная система вентиляции чердака – сбалансированная, с равным количеством поступающего и выходящего воздуха. Этот непрерывный, сбалансированный поток воздуха помогает уменьшить перегрев и накопление влаги, которые могут привести к обледенению и повреждению вашей кровельной системы.

1. Измерьте площадь мансардного этажа

Начните с измерения квадратных метров площади мансардного этажа. Например, если чердак имеет ширину 30 футов и длину 40 футов, умножение этих чисел вместе даст общую площадь в 1200 кв. футов. Площадь (NFVA) использует правило 1:300. Давайте копнем немного глубже:

Что такое рейтинги NFVA?

NFVA — это мера открытой площади вентиляционного отверстия на крыше, которая позволяет воздуху проходить через него. Этот рейтинг, также называемый чистой свободной вентиляцией (NFV) или чистой свободной площадью (NFA), используется для определения того, какой поток воздуха необходим для всего чердачного пространства, а также сколько необходимо для притока и вытяжки. Типы и количество вентиляционных отверстий на крыше рассчитываются на основе этого измерения.

Что такое правило 1:300?

Федеральное жилищное управление США рекомендует как минимум 1 квадратный фут чердачной вентиляции на каждые 300 квадратных футов площади чердака, равномерно распределяя между притоком и вытяжкой.

NFVA рассчитывается путем деления общей площади чердака на 300, минимальную рекомендацию для системы приточно-вытяжной вентиляции или число, предусмотренное местными нормами. В нашем примере мы делим 1200 на 300, чтобы получить 4 квадратных фута NFVA, необходимых для чердачного помещения.

Большинство изделий для кровельной вентиляции имеют рейтинг NFVA в квадратных дюймах, а не в квадратных футах. Чтобы преобразовать NFVA чердачного помещения в квадратные дюймы, умножьте его на 144, количество дюймов в квадратном футе. В нашем примере 4 умножить на 144 равно 576 кв. дюймов NFVA.

Приточно-вытяжная система вентиляции требует одинакового притока и вытяжки. Чтобы узнать, какая вентиляция необходима для каждой стороны системы, просто разделите NFVA в квадратных дюймах пополам. В нашем примере мы делим 576 пополам и получаем 288 квадратных дюймов NFVA, необходимых как на впуске (на софитах), так и на выхлопе (на коньке).

3. Выберите правильное оборудование для приточной и вытяжной вентиляции

Следующим шагом будет выбор правильного вентиляционного оборудования для вашего чердака. Калькулятор вентиляции чердака GAF может подсказать вам типы и количество вентиляционных отверстий, которые вам понадобятся для вашей крыши, исходя из размеров вашего чердака.

Вы также можете посетить страницу продукции GAF для вентиляции и чердачных вентиляционных отверстий, чтобы выбрать впускные и вытяжные вентиляционные отверстия для своей крыши. Важно проконсультироваться с местным подрядчиком по кровельным работам, чтобы получить совет о лучших продуктах для вашей конкретной собственности и дома.

4. Как разместить приточно-вытяжную вентиляцию

Приточная вентиляция устанавливается в самой нижней части чердачного помещения, как правило, на потолке или основании крыши. Вытяжная вентиляция устанавливается в самой высокой части чердачного помещения, обычно на коньке или вершине крыши.

Домовладельцы всегда должны обсуждать размещение приточных и вытяжных вентиляционных отверстий со специалистом.

Как определить мощность чердачной вентиляции?

Если вы хотите использовать вентиляцию на чердаке с электроприводом, чтобы уменьшить тепло и влагу в чердачном помещении, важно помнить, что его никогда нельзя смешивать с коньковыми вентилями или другими типами вентиляций без электропривода. Как правило, чердачные вентиляционные отверстия с электроприводом оцениваются по количеству квадратных метров, которые они могут проветривать. Рассчитав общую площадь чердачного этажа, вы сможете вычислить количество чердачных вентиляционных отверстий, необходимых для надлежащей вентиляции вашего чердачного помещения.

Для получения дополнительной информации о расчете и планировании системы приточно-вытяжной вентиляции для вашего чердака проконсультируйтесь с подрядчиком, сертифицированным GAF ^{* .}

^* Подрядчики, участвующие в программах сертификации GAF, не являются сотрудниками или агентами GAF, и GAF не контролирует или иным образом не контролирует эти независимые предприятия. Подрядчики могли договориться о том, что они будут использовать кровельные материалы GAF, и могут получать привилегии, такие как поощрительные баллы за лояльность и скидки на маркетинговые инструменты от GAF за участие в программе.

Вентиляция на матче в вспомогательных конструкциях — Ассоциация производителей асфальтовых кровелов (ARMA)

Вентиляция чердака в аксессуальных сооружениях

Сенг. Журнал от 23 мая 2016 г.

Требования СНиП к надлежащей вентиляции чердака не должны игнорироваться в зданиях, не содержащих кондиционируемых помещений

Международный жилищный кодекс и Международный строительный кодекс 2021 года, опубликованные Советом по международным нормам, включают требования к вентиляции чердака, чтобы помочь контролировать температуру и влажность, которые могут накапливаться в чердачных помещениях. Хотя считается, что требования кодекса применяются к жилым зданиям, не все понимают, как кодекс относится к вспомогательным сооружениям, таким как мастерские, складские помещения, отдельные гаражи и другие здания. Каков ответ? Кодекс рассматривает все чердачные помещения одинаково, независимо от того, кондиционировано пространство под чердаком или нет. (Кондиционируемое помещение — это помещение, которое обогревается и/или охлаждается.)

Административные положения IRC, которые устанавливают область действия кода, находятся в Главе 1. Раздел R101.2 и гласят:

• Положения этого кодекса применяются к построению, изменению, перемещению, расширению, замене, ремонт, оборудование, использование и заселение, размещение, снос и снос отдельно стоящих одно- и двухквартирных жилых домов и таунхаусов не выше трех этажей над уровнем земли с отдельными путями эвакуации и их вспомогательных сооружений не выше трех этажей выравнивать самолет по высоте.

Давайте разберемся с кодом. Требования к вентилируемым чердакам в IRC 2021 года включают следующую формулировку в разделе R806.1:

• Закрытые чердаки и закрытые стропильные пространства, образованные там, где перекрытия прилегают непосредственно к нижней стороне стропил крыши, должны иметь перекрестную вентиляцию для каждого отдельного помещения через вентиляционные отверстия. защищены от попадания дождя или снега.

Дополнительная структура фактически определена в IRC:

• ДОПОЛНИТЕЛЬНАЯ КОНСТРУКЦИЯ. Сооружение, являющееся вспомогательным и примыкающим к жилищу (ам) и расположенное на том же участке.

IBC также включает требования к вентиляции чердака, которые практически такие же, как и IRC. Раздел 101.2 IBC 20121 содержит следующий текст:

• Положения настоящего Кодекса применяются к строительству, изменению, перемещению, расширению, замене, ремонту, оборудованию, использованию и размещению, расположению, техническому обслуживанию, сносу и сносу каждого здания. или сооружение или любые принадлежности, соединенные с такими зданиями или сооружениями или прикрепленные к ним.

Это требование к вентилируемым чердакам вспомогательных сооружений в КСГМГ и КСТР является обязательным, за исключением случаев, когда чердак является частью кондиционируемого помещения и изолирован внутри ограждающей конструкции. Невентилируемые или герметичные чердаки позволяют любым воздуховодам, расположенным на чердаке, находиться внутри кондиционируемого пространства, что может оказать благотворное влияние на энергоэффективность. Для вспомогательных конструкций, которые обычно не отапливаются, это положение не применяется.

Важно отметить, что коды содержат подробные требования к проектированию и конструкции герметичных чердаков, чтобы уменьшить вероятность скопления влаги на чердаке. Эти требования были включены в кодексы в течение относительно короткого времени и остаются предметом постоянных дискуссий в ICC, поскольку сторонники герметичных чердаков работают над улучшением языка кода в ответ на опасения по поводу проблем с производительностью на местах.

Традиционные методы строительства деревянно-каркасных зданий включают вентилируемые чердаки (с утеплением на уровне потолка) как средство изоляции кровельного узла от обогреваемого и охлаждаемого пространства внутри здания. Вентиляция чердака имеет смысл по целому ряду причин. Допуск наружного воздуха на чердак помогает выровнять температуру чердака с наружным пространством. Такое выравнивание имеет несколько преимуществ, в том числе более низкую температуру настила и кровельного покрытия, что может продлить срок службы настила и кровельного покрытия. Однако правильно вентилируемым чердаком можно выровнять не только температуру. Перепады относительной влажности также можно компенсировать вентилируемыми чердаками. Влага от деятельности в жилых единицах, включая дома для одной семьи и другие коммерческие помещения, может привести к попаданию влаги в чердачное помещение путем диффузии или воздушного потока. Важно обеспечить удаление влаги, иначе она может остаться на чердаке и привести к преждевременному износу и гниению конструкции и коррозии металлических компонентов, в том числе крепежа и соединителей.

В северных климатических зонах вентилируемый чердак позволяет изолировать тепловой поток, выходящий из кондиционируемого помещения, снизить вероятность неравномерного таяния снега, образования наледи, образования сосулек на кровле и карнизе. Ледяная запруда может привести ко всем видам проблем с влажностью для кровельных конструкций; это достаточно плохо, что кровельные конструкции должны иметь дело с влагой, поступающей изнутри чердака, но ледяная запруда может позволить воде проникнуть в кровельные конструкции, прерывая нормальный процесс водоотведения. Для зданий с кондиционируемым пространством чердак может изолировать крышу от источника тепла, но только при наличии достаточной изоляции потолка, правильно установленной поверх стеновых конструкций, образуя непрерывную оболочку. Неспособность обеспечить непрерывность тепловой оболочки – это прямой путь к катастрофе в тех частях страны, где на крыше может скапливаться снег.

В неотапливаемых зданиях на севере менее вероятно образование ледяных запруд, если только конструкция не отапливается время от времени. Вспомогательные здания, такие как мастерские, которые могут время от времени обогреваться обогревателями или другими источниками, с меньшей вероятностью будут иметь изоляцию, блокирующую поток тепла на крышу. В таких ситуациях небольшое количество тепла может иметь большое значение для таяния снега на крыше.

В то время как обледенение и связанные с этим проблемы с производительностью представляют собой реальную проблему даже для вспомогательных конструкций, именно удаление влаги за счет конвективного воздушного потока в чердачном пространстве является преимуществом вентилируемых чердаков в вспомогательных конструкциях. Мы знаем, что влага проникает в здания. Предоставление пути для побега является необходимостью, особенно для закрытых помещений, таких как чердаки.

Существует множество типов вспомогательных сооружений, некоторые из которых включают кондиционированное пространство. В зависимости от использования конструкции накопление влаги внутри здания будет разным. Для жилых жилых единиц ученые-строители понимают нормальный уровень влажности, возникающий в результате их проживания. Приготовление пищи, стирка и принятие душа способствуют увлажнению внутренней среды.

IRC и IBC включают требования к свободной от сетки зоне впускных (нижних) и вытяжных (верхних) вентиляционных отверстий, а также требуют установки вентиляционных отверстий в соответствии с инструкциями производителя по установке вентиляционных отверстий. Требуемая площадь вентиляции уменьшается при установке сбалансированной системы; большинство производителей вентиляционных изделий рекомендуют баланс между притоком и вытяжкой. IRC требует, чтобы сбалансированные системы включали вытяжные вентиляционные отверстия, занимающие от 40 до 50 процентов от общей площади вентиляционных отверстий, чтобы снизить вероятность отрицательного давления в чердачной системе, которая может забирать кондиционированный воздух и влагу из кондиционированного пространства внутри здания. Это не так важно для нежилых помещений с точки зрения энергоэффективности, но накопление влаги является проблемой для всех конструкций.

Реальный пример дополнительной конструкции вентиляции чердака

Когда Джордж и Ребекка Фишер завершили строительство своего загородного дома недалеко от Читтенанго, штат Нью-Йорк, вскоре они поняли, что им нужно больше места. Три машины, два газонокосилки, снегоуборочная машина, два снегохода, набор столярных инструментов и множество других игрушек, соперничающих за место в гараже на две машины, давали понять, что они давно планировали построить отдельный гараж. /workshop скоро станет краткосрочной необходимостью.

Джордж спроектировал мастерскую и складское помещение площадью 560 квадратных футов и включил чердак, чтобы максимально увеличить пространство для хранения. Когда встал вопрос о конструкции и конструкции крыши, Джордж принял два решения, чтобы улучшить здание. Первое решение состояло в том, чтобы удлинить узел крыши с обоих концов фронтона, чтобы можно было удлинить 12-дюймовый свес карниза вдоль рейки.

Второй должен был включать вентилируемые потолки и непрерывный вентиляционный конь, чтобы гарантировать, что чердачное пространство в его мастерской будет иметь необходимую вентиляцию для нормального высыхания паров влаги, которые, вероятно, в конечном итоге окажутся внутри его ценного проекта. Использование вентилируемого софита вдоль верхней части сплошного ската позволяет использовать дополнительные вентиляционные отверстия в верхней части чердачного помещения. Сам выступ граблей также помогает улучшить нормальный сток дождевой воды. Важно отметить, что производители вентиляционных отверстий не рекомендуют использовать вентиляционные потолки вдоль скатов. Типичная конструкция граблей не допускает проникновения воздуха на чердак, но в этом примере потолочное перекрытие было спроектировано так, чтобы обеспечить движение воздуха на чердак. Производители вентиляционных отверстий также обеспокоены тем, что дождь и снег с ветром могут попасть на чердак через вентиляционное отверстие, расположенное вдоль края ската. Важно следовать рекомендациям производителей.

Расчет правильного баланса впускных и выпускных вентиляционных отверстий стал проще благодаря простой информации о продукте, предоставленной производителями вентиляционных изделий. Инструкции по установке вентилируемых потолков и коньковых вентиляционных изделий включают открытую площадь на погонный фут.
