Вентиляция через крышу: сооружение прохода воздуховода через кровлю. Как устроить качественную вентиляцию кровли?

Вентиляционный выход на крышу: секреты и особенности монтажа

Содержание

• 1 Задачи и устройство вентиляционного прохода
• 2 Устройство проходного узла для дыма
• 3 Виды вентканалов для кровли
• 4 Заключение

Для того, чтобы крыша дома была долговечной и прочной, нужно правильно сделать под ней узел прохода вентиляции через кровлю. Такую систему нужно размещать в каждом строении, ведь именно она обеспечивает циркуляцию воздуха в здании.

Во время готовки, уборки или эксплуатации бытовой техники в любом доме образуется горячий воздух, по законам физики поднимающийся вверх. Особенно это заметно в летний период, когда возле потолка и на верхних этажах теплее, чем внизу. Справиться с таким явлением можно, если сделать вентиляционные выходы на кровлю. При этом они могут быть выведены через абсолютно любой тип крыши.

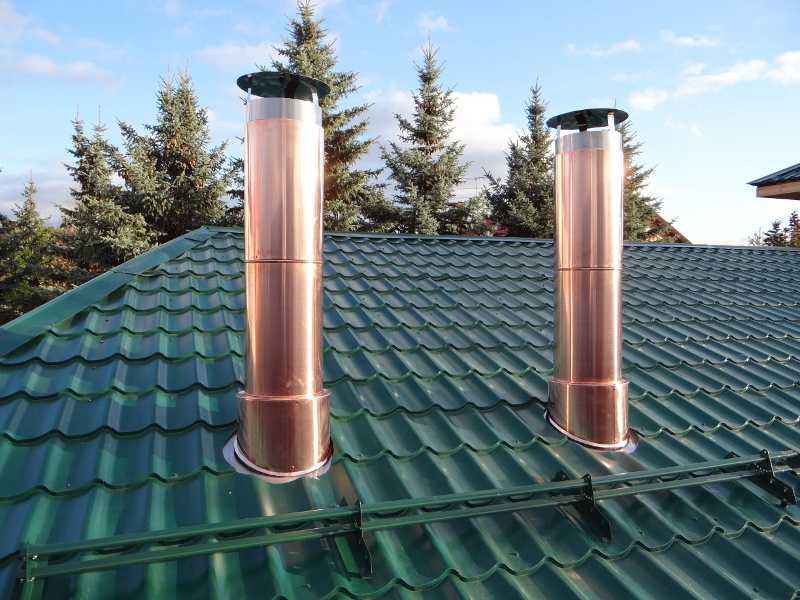

Вывод вентиляции через крышу

Проводя монтаж вентиляционной трубы на крыше, ее можно будет соединить с вытяжкой и другими вентиляционными каналами.

Это даст возможность увеличить время эксплуатации крыши любого строения, при этом вывести через нее важную систему.

Задачи и устройство вентиляционного прохода

Главным предназначением кровельного воздухообменного узла можно назвать вытягивание отработанного воздуха. А установка системы осуществляется на основании стандарта ГОСТ-15150. Он содержит информацию о том, насколько близко проход вентиляции будет располагаться к краям плиты, а также устанавливает стандартную величину проемов в плитах перекрытий. Такие элементы вентиляции используются и для дымовых труб, которые монтируются в зданиях с каминами или печками.

Для того, чтобы обустроить выход вентиляции для металлочерепицы, нам потребуется целый перечень материалов:

• набор алюминиевых узлов для вентиляции;
• крепежные анкера;
• огнестойкая материя, к примеру, стекловата;
• стаканы из металла;
• теплоизоляционный материал, к примеру, минеральная вата;
• кровельные стропила, сделанные из дерева;
• набор инструментов промышленного образца.

Вентиляция на кровле делится по форме и может быть квадратной, овальной, круглой или же прямоугольной, что будет зависеть от разновидности кровли и каналов вытяжки.

Пример круглого вывода вентиляции

Вентиляционные выходы — это отверстия, создаваемые в перекрытиях и позволяющие выводить трубы на кровлю, с проходом чердака. В них вставляются трубы из алюминия, затем встраивающиеся в саму крышу дома. При этом лучше применять алюминиевые листы имеющие показатель толщины 1 мм и более. Системы вентиляции продаются в широком ассортименте размеров, из которых можно без проблем выбрать наиболее подходящий. При этом вентиляционные системы, в которых используются металлические трубы, разделяются на естественные и принудительные. И чтобы подобрать необходимые элементы прохода, нужно ориентироваться на некоторые нюансы:

1. уровень влажности;
2. объем газовых выделений;
3. максимальная и минимальная температуры;
4. количество образуемых пыли и грязи.

Проход вентиляции кровли с использованием железобетона крепится на анкерных болтах, которые для монтажа ставятся в стаканы. И при установке нужно учитывать уровень наклона крыши и дистанцию между проходкой и кровельным коньком. Также важным параметром будет толщина самого перекрытия и стройматериал, из которого сделана кровля и конструкция крыши. Не самым последним по значению будет и размер помещения, которое находится под крышей. Монтаж вентиляционной трубы зачастую зависит не от пространства на крыше, а от того, что находится под ней, ведь именно там всегда располагаются все дополнительные узлы и коммуникации.

Если используется перекрытие, сделанное из железобетона, то нужно использовать специальные плиты со сделанными на заводе проемами, представляющие собой вентиляционный выход на крышу через область чердака.

В случае, когда ширины проема не хватает для цельной ребристой или пустотной плиты, то в местах прохода можно сделать зоны из монолитного бетона.

Вывод вентиляции на крышу с алюминиевой обрешеткой делается похожим образом, но с использованием металлических стаканов. Нужно сказать о том, что в зданиях с массой помещений промышленного или жилого назначения, узел прохода должен быть предусмотрен в самом плане здания.

Во время монтажа вентиляции через саму кровлю из металлочерепицы, и когда шахта размещается в области чердака, нужно убедиться в том, что в проходе присутствуют определенные элементы, а именно — патрубок, который имеет соединение с несущим фланцем. Этот элемент крепится к стакану из металла на анкерах, а для наибольшей надежности узлов, они скрепляются с помощью хомутов. В результате мы видим построенный вентиляционный узел, который может нормально функционировать.

Устройство проходного узла для дыма

Чаще всего канал вентилирования, предназначенный для дыма, нужно проложить, в случае с кровлей, имеющей один или же два ската, на минимально возможной дистанции от конька. Также воздуховод, который является основным, должен быть сделан в зоне чердака. Это даст возможность минимизировать появление влаги на его внутренней части. И некоторые строители рекомендуют устанавливать вентшахты через кровельный конек, такой монтаж вентиляции будет оптимальным.

Если производится вывод дымохода через крышу скатного типа, то есть шанс накопления снега на нем, что в свою очередь, приведет к протечкам. Если же вентиляция будет делаться через конек крыши, то придется демонтировать часть стропильных рядов. Именно по этой причине систему в большинстве случаев меняют, но следует отметить, что в таком случае под крышей нельзя будет сделать мансарду.

Вывод через конек

Такой вывод дымохода не пропускается через крышу в случае если хозяин хочет сделать уютное пространство под ней без постройки второго этажа. Но такое устройство канала обладает и уникальными плюсами, среди которых можно выделить удобно монтирующиеся элементы и полное решение неудобств, связанных с накапливающимся снегом. Таким образом, мы получим вентиляционные выходы, которые не приведут к давлению снега и льда на кровлю, и как следствие, не станут причиной ее повреждения.

О создании системы, исключающей возможность пожара нужно позаботиться в ходе монтажа вентиляционного хода через поверхность, сделанную из дерева и через кровлю из профнастила. При применении такой системы нужно обеспечить перекрытие и максимально возможную защищенность на случай возгорания, которое может возникнуть из-за перегрева трубы.

На установленный дымоход нужно будет встроить элементы защиты, в большинстве случаев это зонт, который помогает исключить риск прохода холодного воздуха и воды в дымоход. Также нельзя делать вентиляцию в ендове, ведь это может привести к раскупориванию швов кровли и покрытия трубы. Еще там вполне могут копиться отложения снега и даже образовываться лед.

Если монтировать вентиляционный канал планируется не на крыше, а под ней, то нужно будет создать стропила из дерева, которые имеют склонность к быстрому воспламенению. Именно поэтому нужно будет оставить технические отверстия между стропилами и воздухообменной системой, размер которых регулируется СНиПами. При проводке вентиляции через обустроенную теплоизоляцией кровлю из металлочерепицы, нужно использовать тот вид конструкции, которые сделает безопасной постоянно нагретый проход дымохода и оградит от повышенной опасности воспламенения. Для этого потребуется создать прямоугольный узел в форме ящика, который заполняется негорючим материалом, таким как стекловата.

Виды вентканалов для кровли

На сегодняшний день ассортимент вентиляционных систем довольно широк, и среди них существуют такие, как:

• с клапаном и без него;
• с тепловой изоляцией и неизолированные;
• с контроллером, который и регулирует открытие и закрытие клапанов.

Системы, которые нужно регулировать вручную, в большинстве случаев используются в тех моментах, когда нет необходимости в частом изменении вентиляционных режимов. В такую вентиляцию включается трос, контроллер, особый тип полотна и противовес.

Клапан контролируется механизмом, работающим на электрической основе с принципом работы в один оборот.

Именно он контролирует клапан, который делается из нержавеющей стали, толщиной до 0.08 см.

Заключение

Вентиляционный выход, ведущий на мягкую крышу, делается из оцинкованной стали, которая устанавливается одновременно с теплоизоляционным материалом. Утеплитель должен обладать толщиной не меньше чем 5 см, при этом рекомендуется применять минеральную вату. Такой подход даст возможность разместить в теплоизоляторе такие элементы, как дефлекторы. После того, как будут смонтированы вентиляционные лопасти, внутренняя часть снабжается пластмассовыми трубками, используемыми для того, чтобы проложить электропроводку. Такой вентиляционный выход, помимо того, что даст возможность не класть на крышу коммуникации, послужит еще и хорошим тепло- и звукоизолятором.

Кровельная вентиляция: обзор основных элементов

15. 07.2021

Обзор основных элементов с плюсами и минусами каждого варианта.

Нужна помощь с выбором кровельной вентиляции?

Не все владельцы частного дома знают, что такое вентиляция подкровельного пространства и для чего она нужна. Такое незнание опасно для конструкции стропильной системы и других элементов кровельного пирога. Возникает риск вывода из строя несущих конструкций кровли. Кроме этого, подкровельная вентиляция обеспечивает работоспособность утеплителя или теплоизоляции, создает благоприятные условия для выведения из него влаги. Для создания нормальных условий необходимо понимать суть физических процессов, протекающих в кровельном пироге.

Содержание:

• Зачем нужна вентиляция кровли
• Виды вентиляции
• Способы обустройства вентиляции
• Вентиляция мягкой кровли
• Вентиляция крыши из металлочерепицы или профнастила
• Вентиляция мансардной крыши
• Рекомендации
• Вывод

Зачем нужна вентиляция кровли

Для большинства домовладельцев термин «вентиляция» означает воздухообмен в помещениях, то есть — процесс замены отработанного воздуха свежим потоком. Однако, значение термина гораздо шире, особенно, если рассматривается вентиляция кровли. Не следует путать ее с процессом проветривания чердака. Это воздухообмен в промежутке между кровельным полотном и элементами кровельного пирога (утеплителем и защитными пленками или мембранами). Когда производится монтаж кровли, обеспечивается вентиляционный зазор между внешним покрытием (кровлей) и теплоизоляционным материалом. Он обычно составляет около 4 см и выполняет функции воздушной прослойки для выведения избыточной влажности.

Помимо осушения утеплителя, вентиляция кровли — это процесс вывода конденсата из подкровельного пространства, необходимый для осушения внутренней поверхности материала. Необходимо иметь в виду — здесь рассматривается только мансарда, или жилой утепленный чердак. Если помещение неотапливаемое и не эксплуатируется, вентиляция кровли не нужна. В таком случае вполне достаточно естественного движения воздуха через карнизы или окна.

Виды вентиляции

Существует два вида вентиляционных систем — естественная и принудительная (механическая). Они обладают определенными плюсами и минусами, могут использоваться параллельно и независимо друг от друга. Несмотря на то, что оба типа вентиляции выполняют общую задачу, устройство и принцип работы у них совершенно разные. Рассмотрим оба варианта конструкции внимательнее.

Естественная вентиляция

Естественная вентиляция — это процесс воздухообмена, протекающий за счет разницы давлений воздуха между внутренними помещениями и внешней атмосферой (как вариант, между разными помещениями одного дома). Однако, если рассматривается вентиляция крыши, действует не разница давлений, а обычное движение воздуха по вентиляционному зазору.

Как правило, свежий поток поступает снизу, из карнизного свеса, и движется вверх, в направлении конька, где выводится наружу. Любой ветерок усиливает процесс и обеспечивает нормальный ход естественного воздухообмена. Влажный воздух выводится из-под кровли, обеспечивая сухую поверхность полотна и нормальное состояние утеплителя.

Достоинствами естественной вентиляции являются:

• воздушные массы движутся самостоятельно;
• нет нужды в специальном оборудовании;
• естественный воздухообмен происходит непрерывно, хоть и с разной интенсивностью;
• не требуется подключение к сети электропитания.

Недостатки естественной вентиляции:

• зависимость от внешних условий;
• нестабильность процесса воздухообмена;
• невозможность или крайне слабая степень регулировки режима вентиляции;
• есть вероятность появления застойных участков, откуда влажный воздух плохо выводится.

Несмотря на некоторые недостатки, естественная вентиляция является основным способом реализации подкровельного воздухообмена. Система достаточно эффективна, а независимость от ресурсов и специального оборудования становится решающим фактором.

Принудительная вентиляция

Принудительная вентиляция — это способ воздухообмена, реализованный при помощи специального оборудования. Используются вентиляционные установки, обеспечивающие приток свежего потока и вытяжку отработанного воздуха.

Достоинства принудительных систем:

• стабильность и надежность работы;
• возможность регулировки процесса, усиления или ослабление режима воздухообмена;
• независимость от внешних условий (климат, погода, температура).

Недостатки:

• для запуска принудительной вентиляции требуется установка оборудования и монтаж воздуховодов, что надо делать до укладки элементов кровельного пирога;
• зависимость от состояния оборудования;
• большой расход электроэнергии;
• при внезапном отключении электроэнергии работа системы останавливается.

Учитывая эти недостатки, принудительную систему всегда дублируют естественной вентиляцией. Это позволяет обеспечить воздухообмен во время отключения электропитания или при выходе из строя оборудования.

Способы обустройства вентиляции

Вентиляция на крыше частного дома представляет собой систему из нескольких элементов, действующих в комплексе и обеспечивающих воздухообмен подкровельного пространства. Эти элементы выполняют определенные функции и являются неотъемлемыми частями системы.

Для кровельной вентиляции не обязательно наличие всех элементов. Однако, чем их больше, тем эффективнее и интенсивнее будет производиться воздухообмен. Все вентиляционные элементы являются самостоятельными деталями кровельного покрытия и конструкционно между собой не связаны. Рассмотрим их внимательнее.

Карнизная вентиляция

Карнизный свес является естественным участком поступления свежего потока. При укладке кровли и монтаже софитов (элементов оформления карниза с нижней стороны) оставляют продольную щель по всей длине карнизной линии. Сквозь нее в подкровельное пространство поступает свежий воздушный поток.

Здесь работает не перепад давлений, как в обычных естественных вентиляционных системах. Влажный воздух, насыщенный испарениями из утеплителя, нагревается от тепла кровли, поднимается вверх и выводится через коньковые вентиляционные элементы.

Для защиты от пыли, мелкого мусора или грызунов карнизная вентиляционная щель закрывается специальной сеткой из ПВХ или металлической перфорированной полосой. Она свободно пропускает воздух, обеспечивая эффективный воздухообмен подкровельного пространства.

Ознакомьтесь с элементами карнизной вентиляции из нашего каталога:

Софит STANDARD Т4 с полной перфорацией

Софит LUX Т4 с центральной перфорацией цвет орех

Софит PREMIUM T4 с полной перфорацией цвет гранат

Слуховые окна



Слуховые окна обеспечивают выход на крышу, естественное освещение и вентиляцию чердачного помещения. Если чердак утеплен, соединение слуховых окон с вентиляционным зазором отсутствует. Это исключает люкарны (другое наименование слуховых окон) из системы проветривания кровли. Здесь возможна только подача свежего воздуха в помещение и естественное проветривание.

Если чердак неутепленный, слуховые окна становятся дополнительными источниками свежего воздуха. Помимо обычного воздухообмена, они способствуют испарению конденсата и создают тягу для выведения влажного внутреннего воздуха.

Коньковый аэратор

Коньковые аэраторы — это вентиляционные элементы, установленные на линии соединения скатов крыши (коньковой линии). Они служат для вывода влажного подкровельного воздуха, который поднимается вверх из-за нагрева.

Существуют сплошные и одиночные коньковые аэраторы. Первые образуют сплошную вентиляционную щель по всей длине конька. Вторые устанавливаются на некотором расстоянии друг от друга.

Выбор подходящего варианта производится исходя из размеров крыши и площади скатов. В продаже есть разные виды коньковых аэраторов, но предпочтение отдают универсальным моделям. Их можно использовать как одиночные элементы, или набирать сплошную вентиляционную щель.

Ознакомьтесь с коньковыми аэраторами в нашем каталоге:

Коньковый кровельный вентиль Vilpe PELTI-KTV/HARJA

Коньковый аэратор

Коньковый аэратор Docke

Коньково-точечная вентиляция (КТВ)

Под каждое покрытие кровли используют свой вид КТВ. Они бывают под металлочерепицу (под различный вид волны), для профнастила и для натуральной черепицы.

С функциональной точки зрения, КТВ — вентиляционные отверстия, обеспечивающие подачу свежего воздуха в подкровельное пространство. Устанавливаются из расчета 1 КТВ на 60 м2 поверхности ската. Это минимальное значение, которое можно превысить, но нельзя уменьшать.

Основной недостаток КТВ — малая высота над поверхностью кровельного полотна. В зимнее время их часто засыпает снегом, а при его уборке элементы легко повредить.

Ознакомьтесь с вариантами КТВ в нашем каталоге:

Кровельный вентиль Vilpe MUOTOKATE -KTV (синий)

Кровельный вентиль Vilpe PELTI-KTV

Кровельный вентиль Vilpe CLASSIC-KTV

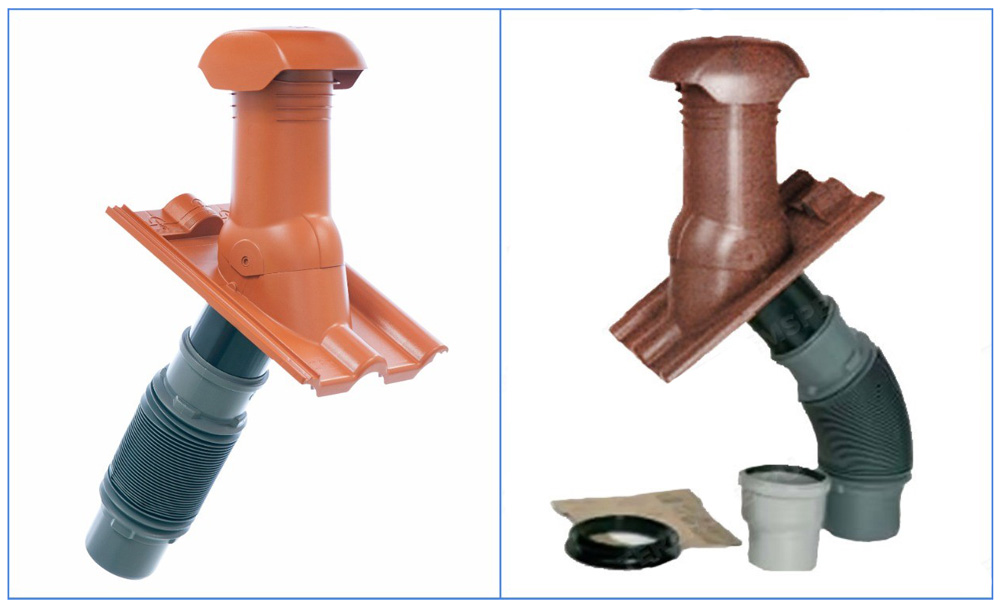

Вентиляционные трубы (выходы)

Вентиляционные трубы выполняют функции, схожие с задачами КТВ. Они обеспечивают вентиляционный выход для влажного подкровельного воздуха. Однако, их функционал шире — они имеют возможность одновременного подключения к системе вентиляции дома и обеспечивать вывод отработанного воздуха из жилых помещений. Кроме этого, подобным образом оформляются фановые трубы и элементы подвальной вентиляции. Эффективны для выведения влажного воздуха из кабельных каналов.

Вентиляционные трубы имеют достаточно большую высоту — около 0,5 м, что позволяет обеспечить свободный выход влажного воздуха на заснеженной крыше.

Ознакомьтесь с нашим каталогом вентиляционных труб:

Вентиляционный выход 125/из/500

Вентиляционный выход XL 160/300/500 Vilpe

Вентиляционный выход Vilpe 110/500

Вентиляция мягкой кровли

В отличие от других разновидностей, вентиляция мягкой кровли выполняет не только функции вывода влажного воздуха, но и обеспечивает охлаждение полотна в летнее время. Солнечные лучи сильно нагревают битумное покрытие, что может стать причиной вспучивания полотна. Поступление свежего воздуха обеспечивает отведение избыточной влажности и теплоты, нормализуя режим работы кровли. С конструкционной точки зрения вентиляция мягкого полотна практически идентична другим вариантам. Единственным отличием является установка промежуточных аэраторов, обеспечивающих дополнительные каналы поступления свежего потока.

Ознакомьтесь с нашим каталогом аэраторов для мягкой кровли:

Аэратор скатный Aero-Vent

Аэратор скатный Aero-Vent Wave

Аэратор Docke Pie Next

Вентиляция крыши из металлочерепицы или профнастила

Вентиляция кровли из профнастила или металлочерепицы является обязательным элементом обустройства металлической кровли. Материал отличается герметичностью и высокой теплопроводностью. Такое сочетание качеств способствует активному образованию конденсата на внутренней поверхности кровельного полотна, что значительно увеличивает роль вентиляции.

Рельеф металлической кровли нуждается в использовании специализированных элементов, обеспечивающих герметичность полотна и отсутствие протечек.

Вентиляция для металлочерепицы несколько проще — в составе комплектующих для нее есть специальные элементы, рассчитанные на монтаж к полотну данного профиля. Для профнастила используют вентиляционные трубы, позволяющие максимально герметизировать участок прохода сквозь кровлю.

Вентиляция мансардной крыши

Вентиляция мансардной крыши осуществляется с помощью вентиляционного зазора — воздушного промежутка между плоскостью стропил и обрешеткой. Помимо выведения влаги из кровельной теплоизоляции, он обеспечивает регулировку температурного режима в помещении.

Нагретое кровельное полотно может создать невыносимые условия, с которыми не справится даже теплоизоляционная отсечка. Вентиляционный зазор и элементы для подачи и вывода воздуха позволяют отводить излишки тепла и нормализуют микроклимат мансарды.

Рекомендации

Вентиляция подкровельного пространства обеспечивает сохранность несущих элементов и работоспособность теплоизолятора. При создании кровельной вентиляции необходимо руководствоваться следующими правилами:

• обеспечить герметичность всех участков прохода сквозь полотно, исключить возможность появления протечек;
• размещение элементов системы должно быть выполнено на основе специальных расчетов;
• не рекомендуется проектировать принудительную подкровельную вентиляцию — она может выйти из строя, что поставит элементы стропильной системы и кровельного пирога под угрозу увлажнения и разрушения.
• Учитывая эти правила, можно избежать ошибок и получить нормальный микроклимат мансарды.

Вывод

Вентиляция кровли является важным и ответственным элементом обустройства крыши. Ее созданием должны заниматься опытные и подготовленные специалисты. Если собственных познаний недостаточно и уверенности в своих силах нет, рекомендуется обратиться в компанию Векруф.

Специалисты произведут детальное обследование крыши и выполнят все необходимые расчеты, после чего подберут оптимальный вариант конфигурации системы подкровельного воздухообмена.

Наиболее распространенные типы кровельных вентиляционных отверстий для чердачной вентиляции

Кровельные вентиляционные отверстия составляют основу вашей чердачной вентиляционной системы. Они позволяют вашему чердаку дышать и помогают защитить вашу кровельную систему от вредного воздействия тепла и влаги.

Вот как работают два важных типа вентиляционных отверстий на крыше и какие преимущества они могут принести вашему дому.

Какие продукты мне нужны для эффективной системы вентиляции чердака?

Система вентиляции чердака состоит из приточных и вытяжных вентиляционных отверстий. Вместе эти продукты можно использовать для создания сбалансированной системы вентиляции чердака, которая помогает снизить температуру чердака и избыточную влажность.

Вентиляционные отверстия, расположенные в нижней части крыши или рядом с ней, являются очень важной частью системы вентиляции чердака. Эти вентиляционные отверстия пропускают свежий воздух с улицы на чердак. Если воздух не поступает, то воздух не может выходить, что снижает эффективность системы вентиляции чердака и может привести к ухудшению состояния системы крыши.

Этот воздушный поток постоянно проходит через чердак, а затем возвращается наружу через вытяжные вентиляционные отверстия, расположенные в верхней части крыши или рядом с ней. Вентиляционные отверстия помогают защитить систему крыши изнутри. Важно, чтобы количество вытяжной вентиляции на коньке или рядом с ним не превышало количество приточной вентиляции на софите или рядом с ним.

Типы всасывающих вентиляционных отверстий

Существует два типа всасывающих вентиляционных отверстий: вентиляционные отверстия на потолке и вентиляционные отверстия на крыше. В большинстве домов есть софитные вентиляционные отверстия, если они построены с выступами крыши или карнизами. Поскольку софит обычно располагается в самой нижней точке крыши, он является идеальным местом для поступления свежего воздуха на чердак. Вентиляционные отверстия бывают разных стилей, включая отдельные вентиляционные отверстия, непрерывные полосы и вентилируемые софитные панели.

В домах с ограниченным количеством перекрытий или без них можно использовать воздухозаборные вентиляционные отверстия на крыше, что не требует от домовладельцев строительства новых дорогих перекрытий или изменения существующих.

Выбор вытяжных вентиляционных отверстий для вашей чердачной вентиляционной системы

Вытяжная вентиляция наиболее эффективна, когда она установлена ​​в самой высокой точке крыши или рядом с ней, откуда может легко выходить горячий влажный воздух. Вытяжные вентиляционные отверстия делятся на три общие категории: статические, электрические и механические.

1. Статические вытяжные вентиляционные отверстия

Поскольку они используют естественный поток воздуха по мере подъема горячего воздуха, статические вытяжные вентиляционные отверстия не требуют электричества.

Существует три типа статических вытяжных вентиляционных отверстий:

1. Коньковые вентиляционные отверстия : Они устанавливаются в большинстве домов, поскольку этот тип вытяжного вентиляционного отверстия эффективен и довольно легко устанавливается в самой высокой точке крыши: коньке или вершина горы. Это идеальное место для отвода горячего воздуха с чердака. Коньковые вентиляционные отверстия также гармонируют с готовой крышей благодаря своему низкому профилю. Они покрыты коньковой черепицей.

2. Набедренные вентиляционные отверстия : Набедренные вентиляционные отверстия аналогичны коньковым вентиляционным отверстиям как по конструкции, так и по функциям. Они помогают вентилировать дома с шатровой крышей, которая имеет очень ограниченную площадь конька или вообще не имеет его. Чтобы обеспечить единый внешний вид, сами вентиляционные отверстия для бедер обычно устанавливаются по всей длине бедра, а воздушные прорези под вентиляционными отверстиями для бедер расположены только в верхней части бедра. В зависимости от конструкции вашей крыши, вальмовые вентиляционные отверстия также можно комбинировать с коньковыми вентиляционными отверстиями, чтобы обеспечить необходимое количество вытяжки на чердаке.

3. Жалюзи на крыше: Жалюзи на крыше, также известные как коробчатые вентиляционные отверстия, представляют собой еще один вариант вытяжной вентиляции для современных конструкций крыш, вальмовых крыш, крыш небольших площадей, а также крыш с ограниченной коньковой линией или без нее. Чтобы обеспечить надлежащую вытяжную вентиляцию, кровельные жалюзи обычно требуют установки нескольких вентиляционных отверстий из-за их небольшого размера. Однако жалюзи можно установить на задней части крыши для придания обтекаемости. Они могут быть установлены как на существующих, так и на новых крышах.

2. Вентиляционные отверстия с электроприводом

Вентиляционные отверстия с электроприводом помогают удалить большой объем теплого влажного воздуха с чердака. Приводимые в действие электричеством, солнечными батареями или их комбинацией, часто называемые двойным питанием или гибридными, эти вентиляционные отверстия имеют разные рейтинги воздушного потока в кубических футах в минуту (CFM): чем выше воздушный поток CFM, тем быстрее вентиляционное отверстие выпускает воздух из чердак. Вентиляционные отверстия с электроприводом обычно включают в себя термостат, а некоторые модели доступны с дополнительным регулятором влажности / термостата.

Существует два распространенных типа вытяжных вентиляционных отверстий с электроприводом:

1. Устанавливаемые на крыше : В вариантах с электрическим, солнечным или двойным питанием эти вытяжные вентиляционные отверстия устанавливаются над отверстиями в настиле крыши.

2. Фронтонный: Этот тип вытяжной вентиляции можно легко установить изнутри чердака, что позволяет избежать проникновения через крышу.

3. Механические выпускные отверстия

Механические вытяжные вентиляционные отверстия, такие как ветряные турбины, используют силу ветра для удаления избыточного тепла и влаги с чердака. При достаточном ветре турбина крутится и вытягивает тепло и влагу с чердака. Турбины расположены выше над поверхностью крыши, поэтому они выделяются больше, чем другие варианты выхлопа, но они эффективно перемещают воздух. Когда нет ветра, их функция аналогична статической вытяжной вентиляции.

Какие типы вентиляционных отверстий лучше всего подходят для моего дома?

Каждый дом уникален. Лучшие вентиляционные отверстия для вашей крыши будут зависеть от архитектурного стиля вашего дома, дизайна вашей крыши и вашего местного климата. Важно не смешивать различные типы вытяжных вентиляционных отверстий в одном и том же чердачном помещении, что может помешать надлежащему потоку воздуха через пространство.

Квалифицированный специалист по кровле может реализовать сбалансированную систему вентиляции чердака с приточно-вытяжными отверстиями, которая поможет уменьшить избыточное тепло и влагу с вашего чердака. Чтобы рассчитать потребность в вентиляции вашего чердака, нажмите здесь или свяжитесь с ближайшим к вам подрядчиком, сертифицированным GAF ^{* .}

^* Подрядчики, участвующие в программах сертификации GAF, не являются сотрудниками или агентами GAF, и GAF не контролирует или иным образом не контролирует эти независимые предприятия. Подрядчики могут получать льготы, такие как баллы за лояльность и скидки на маркетинговые инструменты от GAF за участие в программе и предоставление расширенных гарантий GAF, которые требуют использования минимального количества продуктов GAF.

7 типов вентиляционных отверстий на крыше

Скотт Дилан Вестерлунд | Опубликовано 31 октября 2022 г.

Купить сейчас

Когда вы смотрите на крыши в вашем районе, вы, вероятно, видите множество предметов, проходящих через них или сидящих на них. Все эти различные типы кровельных аксессуаров играют важную роль в функциональности крыши и дома в целом.

Одним из наиболее важных видов кровельных аксессуаров являются вентиляционные отверстия. Эти вентиляционные отверстия не только обеспечивают хорошую вентиляцию чердаков и подвальных помещений, но и защищают саму крышу. Если вы ищете новую крышу, вам нужно будет выбрать правильный тип вентиляционного отверстия для вашего дома.

---

Кровельную вентиляцию можно разделить на два отдельных типа: активная и пассивная .

Активная вентиляция включает в себя вентиляторы, нагнетающие воздух через чердак или подполье. Если у вас есть активная вентиляция, вентиляционное отверстие в вашем доме имеет пластиковые заслонки, которые пропускают воздух.

Цена установки вентиляционных отверстий на крыше зависит от количества выбранных вами вентиляционных отверстий, типа установленных вами вентиляционных отверстий и некоторых других факторов. Исходя из средних значений, установка вентиляции на крыше может стоить от 150 долларов и 2000 долларов.

Пассивная вентиляция не требует вентиляторов. Пропуская воздух через пространство естественным образом, пассивная вентиляция не требует, чтобы коньковые вентиляционные отверстия имели пластиковые заслонки, также называемые перегородками.

Выбор наилучшего крышного люка для вашего дома во многом зависит от вашего климата. Если вы живете в районе с высокой влажностью, вам следует выбрать активный вариант, который сводит к минимуму влажность на чердаке.

Тип вентиляции под вашей крышей определяет тип вентиляции, который вам нужен.

Во-первых, давайте рассмотрим различные типы вентиляционных отверстий, используемых при активной вентиляции.

---

Турбинные вентиляционные отверстия

Турбинные вентиляционные отверстия, также называемые «вихревыми птицами», являются одними из самых популярных вентиляционных отверстий на крыше. Эти вентиляционные отверстия позволяют воздуху на чердаке рециркулировать от 10 до 12 раз в час.

Существует распространенное заблуждение относительно вентиляционных отверстий турбины. Многие люди считают, что их косметика позволяет птицам, мусору, дождю и снегу проникать в ваш дом. Это происходит только в том случае, если вентиляционное отверстие турбины повреждено, и в этот момент вам необходимо заменить вентиляционное отверстие.

---

Вентиляционные отверстия

Вентиляционные отверстия — это круглые вентиляционные отверстия, которые обычно можно увидеть возле конька крыши. Эти вентиляционные отверстия используют электричество, чтобы вытягивать горячий воздух с чердака и рассеивать его в воздухе. Эти вентиляционные отверстия не только сохраняют прохладу на чердаке, но и помогают снизить риск повреждения пиломатериалов и гипсокартона, используемых на чердаке, из-за влажности.

В зимнее время вы должны использовать вентиляцию с гигростатом. Это помогает поддерживать оптимальный уровень влажности на чердаке.

Единственным недостатком вентиляционных отверстий является то, что двигатели могут выйти из строя из-за того, что они слишком много работают. Если вы выберете вентиляционные отверстия, вы должны планировать замену двигателей каждые несколько лет.

---

Вентиляционные отверстия на солнечной энергии

Переход на солнечную энергию является популярным выбором среди домовладельцев, поэтому производители кровельных вентиляционных отверстий предлагают вентиляционные отверстия на солнечной энергии. Эти вентиляционные отверстия полагаются на энергию, обеспечиваемую солнцем, чтобы работать. К сожалению, вентиляционные отверстия не работают во время зарядки аккумулятора, что может привести к проблемам в пасмурные дни.

---

Коньковые вентиляционные отверстия с перегородкой

Коньковые вентиляционные решетки с перегородкой (пластиковые заслонки) популярны среди домовладельцев. Подрядчики по кровле прорезают эти вентиляционные отверстия в крыше, чтобы они не торчали и не портили красоту вашей крыши. Однако они требуют, чтобы вы установили несколько механических вентиляторов на чердаке.

Теперь, когда мы обсудили различные типы активных крышных вентиляционных отверстий, давайте рассмотрим ваши варианты, если вы выберете пассивную вентиляцию.

---

Коньковые вентиляционные отверстия без перегородки

Коньковые вентиляционные отверстия без перегородки являются популярным выбором, прежде всего потому, что они не выступают за пределы крыши. Вместо этого подрядчики вырезают эти вентиляционные отверстия в настиле крыши вдоль конька вашей крыши. В отличие от своих активных аналогов, эти вентиляционные отверстия не имеют перегородки.

Самая большая проблема, связанная с коньковыми вентиляционными отверстиями без перегородки, заключается в том, что птицы и другие внешние элементы могут попасть на ваш чердак.

---

Статические вентиляционные отверстия

Если вы видите крышу с маленькими коробками, это статические вентиляционные отверстия. Статические вентиляционные отверстия основаны на конвекции, которая вытягивает горячий воздух из вашего чердака, прежде чем вытолкнуть его из вентиляционного отверстия. Статические вентиляционные отверстия, также называемые коробчатыми вентиляционными отверстиями или черепаховыми вентиляционными отверстиями, являются наиболее распространенным типом пассивных вентиляционных отверстий на крыше.

---

Фронтонные вентиляционные отверстия

Наконец, фронтонные вентиляционные отверстия обеспечивают вентиляцию вашей крыши, фактически не находясь на ней. Вместо этого кровельный подрядчик может прорезать эти вентиляционные отверстия сбоку вашего дома, чуть ниже козырька. Когда ветер дует снаружи, эти вентиляционные отверстия позволяют воздуху на чердаке проходить через вентиляционные отверстия и выходить за пределы дома.
