вентиляция односкатной крыши

Содержание статьи

Вентиляция подчердачного пространства односкатной крыши!!Нужен совет

Сегодня вернулся со стройки жудко растроенным.

На втором этаже постоянно скапливалась вода на паробарьере,проветривали ,но не так интенсивно.Делали стяжки на первом и втором этаже,при том что пирог крыши был уже сделан(металочерепица,гидроизоляция,чердачное пространство,утеплитель,паробарьер и монтажка под гипсокартон.Отопление было включено с декабря.

Как начали отопливать,мигом вода скапливалась на пароборьере,он обвисал под тяжестью воды,образовывая водяные пузыри.

Посколько дело подошло к отделке второго этажа,решили проверить,что же там делается в чердачном пространстве.

Откинув пароизоляцию и минвату,внутри обнаружили плесень по балкам и стропилам,жудкая влажность,все мокро

У меня односкатная крыша,максимальный перепад на 13 метрах крыши около 1,25 метра. Все подчердачное пространство было закрыто и не было проветривания, заблаговременно как то об этом не подумал,теперь имею такой вот печальный результат
По периметру поотрывал паробарьер и откинул минвату,чтобы интенсивно проветривалось.

Теперь надо думать как боротся с плесенью(имеет смысл сново обарбатывать чем то ,когда высохнет?) и думать как организовать должную вентиляцию подчердачного пространства..общая площадь крышы около 130 кв м.

Может кто то из форумчан сталкивался с такой проблемой,буду очень признателен каждому совету по выходу из сложившийся ситуации

Односкатные крыши из профнастила

Затраты на обустройство хорошей кровли всегда достаточно велики. Часто они составляют примерно треть от общих расходов на строительство. Однако немного сэкономить при сооружении пристроек, дома или хозяйственных объектов в этом случае все-таки можно. Односкатные крыши из профнастила являются достаточно экономными, они прекрасно защищают строения от внешних воздействий, так как способны неплохо противостоять различным погодным условиям. Да и сделать такую крышу можно самостоятельно, так как конструкция является довольно простой.

Устройство односкатной крыши из профнастила

Односкатные крыши из профнастила

Особенности и преимущества односкатной крыши из профнастила

Перед тем как речь пойдет непосредственно о постройке такой крыши, требуется ознакомиться с ее достоинствами. Такая конструкция получается достаточно легкой за счет простой системы стропил. И этот показатель является актуальным при возведении строений с далеко не мощными несущими стенами. А потому такой тип кровли часто выбирается при строительстве сараев, гаражей и других хозяйственно-бытовых построек.

Профнастил для крыши

Также одно из главных преимуществ – это простота самой конструкции, позволяющая выполнить все работы своими руками, не привлекая специалистов. В любом случае, придется произвести ряд требуемых для проектирования расчетов, но они довольно просты и можно ограничиться несложным чертежом.

Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки

На заметку! Односкатные крыши могут монтироваться с наличием чердака или без него. Если это помещение не запланировано в проекте, то монтаж кровли такого типа значительно упрощается. Тут можно обойтись без создания системы стропил, просто смонтировав верхнее перекрытие под определенным углом.

Как уже было отмечено выше, такая крыша является экономной. Для ее обустройства потребуется куда меньше материалов, чем для строительства даже самой простой двухскатной крыши, так как площадь ее меньше. И потребуется не только мало профнастила или досок для стропил, но и утеплителя, гидроизоляционного и других материалов. Хотя при этом площадь строения может остаться достаточно большой.

Еще один плюс односкатного типа крыши заключается в том, что она способна противостоять воздействию ветра и потому часто строится в регионах, где ветровая нагрузка является критической. Главное – выбрать правильное направление уклона в соответствии с розой ветров, которая уже давно определена учеными на всех территориях земного шара.

Кровля из профнастила своими руками

К плюсам можно отнести и экономию тепла внутри помещения – односкатная крыша имеет как раз ту форму, которая наилучшим образом воздействует на циркуляцию воздуха, но при этом под ней формируется особая зона, где происходит накопление нагретых воздушных масс, отдающих свою энергию материалам кровли и нагревают ее.

Почему же такую крышу рекомендовано крыть профнастилом? Все просто – этот материал является недорогим, легким, простым в монтаже, но при этом долговечным и прочным – сроки службы при правильной укладке составляют десятилетия. Также профнастил можно приобрести абсолютно любого цвета, так как цветовая гамма материала достаточно богата.

Чертеж обустройства односкатной крыши из профнастила

Главными недостатками такой кровли являются следующие:

  • необходимость очистки от снежных масс зимой, так как уклон кровли мал и не дает возможности снегу сходить самостоятельно;
  • во время дождя профнастил достаточно сильно шумит и если не обеспечить хорошую звукоизоляцию, то находиться под такой кровлей длительное время будет непросто.

Расчет элементов

Перед тем как браться за работу, стоит не только изучить используемые для строительства материалы с точки зрения их эксплуатационных особенностей, но и произвести требуемые расчеты, которые позволят определиться с конструкцией кровли и количеством требуемых материалов и расходных элементов.

Устройство односкатной крыши

Сначала производится расчет нагрузки крыши на фундамент или стены. Тут все просто – вычисления ведь производятся для единственного ската, тогда как для вальмовой или двухскатной кровли пришлось бы рассчитывать нагрузку дольше.

В случае односкатной кровли потребуется воспользоваться всего двумя формулами. Это С = Aхtg(B), где С – высота стены, А – длина верхнего перекрытия, В – угол наклона кровли. Вторая формула выглядит так: Е = С/sin(В), где Е – длина стропил, С – высота стены, В – угол ската. Шаг между отдельными стропилами выбирается в зависимости от уровня ветровой нагрузки и обычно равен 50-80 см. В ходе расчета не стоит забывать про свесы кровли, которые будут защищать стены строения от осадков.

Схема для расчета длины строил односкатной крыши в зависимости от ее уклона

Расчет нагрузки на стропила односкатной крыши

Угол наклона ската кровли – одно из важнейших значений, которое нужно определить еще на этапе проектирования крыши. Здесь важно учесть климатические условия территории, где строится сооружение, среди которых берутся во внимание количество осадков летом, объемы снега зимой, направление и сила ветров на протяжении всего года. Также в расчет берутся и характеристики кровельного материала.

На заметку! Чем больше значение угла наклона кровли, тем сильнее возрастает показатель ветровой нагрузки на нее.

Таблица. Углы наклона и используемые материалы.

Вентиляция кровли в частном доме

Сделать функционирующую вентиляцию подкровельного пространства – это одна из основных задач строителя. Пренебрежение этим приведет к быстрому приходу всей крыши в негодность. В первую очередь сгниют деревянные элементы конструкции, а следом пострадает само кровельное покрытие. Все это происходит из-за разницы температуры чердачного помещения и улицы. Предусмотренная заранее и правильно сделанная вентиляция кровли обеспечит циркуляцию воздушных масс, предотвращающих образование конденсата в кровельном пироге.

Предназначение вентиляции кровли

Любой, даже самый прочный кровельный материал подвергается большой нагрузке. Основным врагом являются порывы ветра, выпавшие осадки, солнечные лучи и мороз. Однако существует еще и скрытая угроза – конденсат. Он образуется под любой кровлей и этот процесс неизбежен. Самыми конденсирующими являются металлические крыши, и без обустройства для них вентиляции не обойтись.

Для этого в кровельном пироге предусматривают укладку паро- и гидроизоляции. Эти материалы препятствуют проникновению влаги к важным элементам конструкции кровли, плюс создают условия для лучшей циркуляции воздуха.

Подкровельная вентиляция выполняет несколько основных задач:

  • Все пары, выходящие из жилого помещения, направляются вверх и оседают на внутренней поверхности кровли. Работающая вентиляция очищает воздух подкровельного пространства от примесей паров.
  • Циркуляция воздуха предотвращает скопление влаги в подкровельном пространстве, и проникновение ее в теплоизоляционный материал.
  • Совместно с движением воздушных масс под кровельным покрытием равномерно распределяется температура. Благодаря этому крыша зимой меньше обрастает сосульками.
  • Летом вентиляция служит охлаждением кровли. Особенно это важно в частном доме, покрытом мягкой кровлей. Без охлаждения битумные материалы будут сильно перегреваться на солнце, и даже на некоторых крутых склонах могут сползать.

Кроме основных задач, вентиляция в частном доме просто проветривает чердак. Опять та же мягкая кровля, нагретая солнцем, испускает неприятный запах битума, который улетучивается через вентиляционные отверстия.

Одним из основных элементов вентиляции являются отдушины. Именно через них входит и выходит воздух. Располагают отдушины в разных местах крыши. Это могут быть коньки, фронтоны, скаты и участок под карнизным свесом.

Принцип работы естественной вентиляции заключается в конвекции воздушных масс. Холодный воздух проникает в нижний вентиляционный вход, расположенный обычно под свесом карниза. Теплый воздух с примесями пара направляется вверх, где выходит через вентиляционные отверстия на коньке или аэраторы, установленные на скате.

Обустройство естественной вентиляции крыши из мягкой кровли

Принцип обустройства вентиляции для любой кровли похож, но существуют некоторые различия. Если делается вентиляция мягкой кровли, например, из черепицы, то при ее укладке на скатную крышу придерживаются нескольких правил:

  • Между основанием кровли и теплоизоляцией предусматривают зазор. Для этого используют деревянный брус сечением 50 мм.
  • Под карнизным свесом оставляют вентиляционную щель. Для предотвращения проникновения сквозь нее птиц на чердак, щель закрывают решеткой.
  • Выход воздуха обеспечивают аэраторы или коньковые вентиляционные отверстия. В первом случае вентиляция называется точечной. На скатных крышах аэраторы устанавливают равномерно по поверхности крыши шагом 10–12 м. Непрерывная или коньковая вентиляция монтируется по всей длине ребра крыши.
  • Конструкция обрешетки предусматривает технологические разрывы. Они способствуют свободной циркуляции воздушных масс.
  • Размер воздушной прослойки зависит от сечения деревянного бруса. Его подбирают по длине и углу наклона ската. К примеру, если взять скат с уклоном 10 о и длиной 5 м, то сечение бруса должно быть 50 мм. При аналогичном уклоне ската, но с длиной 25 м, потребуется брус сечением 100 мм.

Обустройство принудительной вентиляции мягкой кровли

Для обустройства принудительной вентиляции применяют аэраторы с электрическими вентиляторами, инерционными турбинами или просто с вентиляционными насадками, защищенными сверху колпаком. Принудительную вентиляцию оправдано использовать на плоских крышах с мягкой кровлей. Но иногда ее делают и на скатных крышах.

Чаще всего оправдывают аэраторы с инерционными турбинами. Используя бесплатную энергию ветра для вращения рабочего колеса, происходит принудительная вытяжка паров из-под кровельного пространства. Устанавливаются такие аэраторы с аналогичным шагом 10–12 м. Место врезки надежно герметизируют во избежание протечки воды под кровлю.

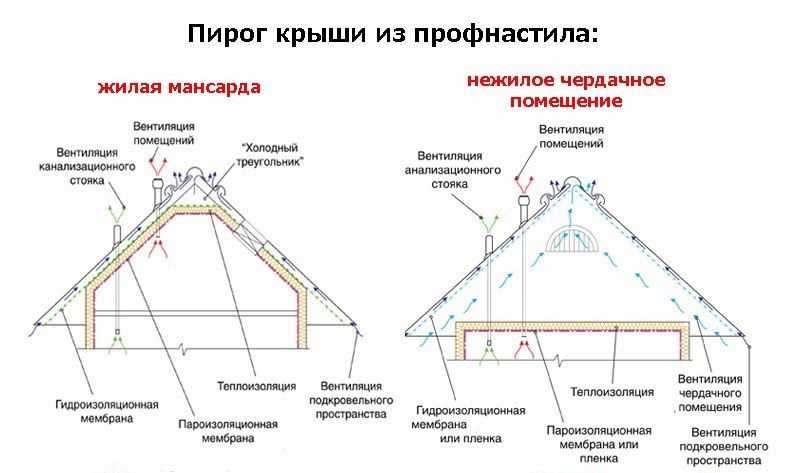

Обустройство вентиляции кровли из профнастила

Металлические кровли очень популярны среди частных застройщиков. Легкий и долговечный кровельный материал чаще всего представлен профнастилом и металлочерепицей. Кроме многих положительных качеств, металл обладает одним минусом – конденсирует при перепаде температур. Поэтому без вентиляции кровли из профнастила крыша попросту сгниет.

Профнастилом укрывают крыши, длина скатов которых не более 12 м. Обустройство подкровельной вентиляции зависит от слоев пирога. Для холодных чердаков достаточно под профнастил уложить только гидроизоляционный слой. Для этого подойдет даже обычный рубероид. Теплые чердаки предусматривают укладки в пирог теплоизоляции. В этом случае сверху ее будет защищать гидроизоляция, а снизу – пароизоляция. Вентиляционный зазор обеспечивает контробрешетка, изготавливаемая из деревянного бруса.

Методы обустройства вентиляции крыши из профнастила такие же, как и для мягкой кровли. Допускается установка коньковых отдушин, аэраторов для естественной и принудительной вентиляции, а также предусматривается зазор под карнизным свесом.

Аэраторы устанавливают на высоких участках крыши. Для них аналогично придется прорезать отверстие в кровельном покрытии, только на мягкую кровлю аэратор допускается приклеивать герметиком, а к профнастилу элемент прикручивают саморезами. Вентиляционный выход важно хорошо герметизировать. Для этого используют специальные резиновые подкладки и герметик.

Общий обзор обустройства вентиляции кровли разными способами

В принципе, схема обустройства вентиляции кровли понятна и проста. Теперь давайте подробней рассмотрим изготовление коньковой вентиляции и узнаем другие доступные способы воздухообмена под кровлей.

Установка вентилируемого конька

Конек является самой высокой точкой крыши, поэтому лучше всего подходит для выхода теплого воздуха. Аэраторы тоже неплохо справляются со своей задачей, но под них необходимо нарушать целостность кровельного материала, а конек является готовым решением простейшего воздуховода.

Отличается вентилируемый конек от обычной конструкции наличием перфорации. Для этого по всей длине конька прорезают зазор. Сверху его закрывают коньковой планкой с вентиляционными отверстиями. Задача планки – защитить прорезанный зазор от осадков, проникновения насекомых и мелких птиц, и в то же время обеспечить выход теплого воздуха из-под кровельного пространства.

Смонтировать вентилируемый конек мягкой крыши можно двумя способами:

  • Проще всего это сделать с помощью конькового аэратора. На внешний вид – это обычная коньковая планка из пластика с цельным верхом и отверстиями по бокам. Внутри планки находится фильтр, препятствующий проникновению насекомых, птиц и даже пыли, а вот воздух он пропускает отлично. Фильтр закрывает вентиляционные отверстия коньковой планки. Обычно такие аэраторы выпускают длиной от 0,5 до 1,22 м. Планку крепят непрерывно по всей длине конька, а чтобы скрыть ее с глаз, сверху накрывают гонтами битумной черепицы.
  • Второй способ предусматривает закрепление в верхней точке скатов крыши деревянных брусков. Получается своеобразная обрешетка для коньковой планки. Сверху к брускам прибивают полосы фанеры, формируя треугольник. Вентиляционные зазоры формируют между брусков, а всю конструкцию, как и в предыдущем случае, накрывают гонтами.

Сделать вентилируемый конек металлической крыши помогают специальные уплотнители. Их ячеистая структура напоминает поролон. Для профнастила и металлочерепицы производятся металлические коньковые планки. Под них и подкладывают этот уплотнитель, а сами планки фиксируют саморезами к коньку крыши.

Другие способы обустройства вентиляции

Коньковая вентиляция является самой надежной из-за 100% невозможности проникновения сквозь нее дождевой воды. При установке аэраторов или турбин для принудительной вентиляции нарушается целостность кровельного покрытия. Герметизация стыков – это хорошо. Однако надо обратить внимание, чтобы вокруг аэратора не образовалась впадина. В этих карманах будет задерживаться снег и вода, которые со временем обязательно найдут место просочиться под кровлю.

Важно обратить внимание на среднегодовое выпадение осадков. В регионах с сильно снежными зимами надо увеличить высоту воздуховодов, иначе снежные заносы закроют низкие аэраторы сугробами.

Как вариант обустройства простейшей вентиляции можно воспользоваться слуховыми окнами. Но на любой крыше необходимо установить минимум 2 окна для создания на чердаке сквозняка. Дело в том, что проветрить можно одним окном, но вокруг него образуется невентилируемая зона. В зависимости от сложности крыши, в каждом отсеке чердачного помещения должно быть 2 слуховых окон, установленных друг против друга.

Заключение

Как видно, простейшую подкровельную вентиляцию можно сделать самостоятельно, но она должна обязательно быть, и пренебрегать этим не стоит.

Страница не найдена «

Последние посты

9 Фев 2023 / / Комментариев 0

Как правильно выбрать комплект? Если учесть все нюансы, у вас будет выгодная покупка на ближайшие 10 лет или вы найдете […]

Далее >>

8 Фев 2023 / / Комментариев 0

Среди искусственно созданных строительных материалов железобетон занимает далеко не последнее место. Несложно догадаться, что изделие состоит из бетона и стали. […]

Далее >>


7 Фев 2023 / / Комментариев 0

Интерьер квартиры оказывает гораздо большее влияние на наше эмоциональное состояние, чем кажется на первый взгляд. Важно, чтобы атмосфера в доме […]

Далее >>

2 Фев 2023 / / Комментариев 0

Мечтая о беззаботной жизни в уюте частного дома, многие напрочь забывают о посредственных мерах безопасности. Это касается не только систем […]

Далее >>


25 Янв 2023 / / Комментариев 0

Противопожарное оборудование предназначено для предотвращения возникновения пожара, а также способствует уменьшению площади пожара и сохранению жизни людей и имущества. В […]

Далее >>

9 Янв 2023 / / Комментариев 0

Вы уже решили, что будете учиться и работать за рубежом? Тогда мы хотим вам рассказать, какие преимущества вы получите, если […]

Далее >>


24 Дек 2022 / / Комментариев 0

«Сердцем» любой инъекционной техники является нагнетательный насос. Это зависит от его выбора технического режима. Инъекционный шнековый насос предназначен для нагнетания под […]

Далее >>

22 Дек 2022 / / Комментариев 0

Вы наверняка не раз замечали, что модуляторы и стимуляторы часто упоминаются в разных источниках в одном и том же контексте. […]

Далее >>


13 Дек 2022 / / Комментариев 0

Строителями и проектировщиками все чаще выбирается односкатная крыша. Почему такая тенденция? Когда навес является жизнеспособным решением? Каковы его особенности, преимущества […]

Далее >>

13 Дек 2022 / / Комментариев 0

Перфорированные крепления изготавливаются из листового металла с техническими отверстиями по всей площади, что исключает этап сверления для дальнейшего соединения болтами, […]

Далее >>


»

По категориям

Кровельная вентиляция | Как утеплить и проветрить односкатную крышу

Ответ:

Во-первых, вам не нужно создавать вентилируемую односкатную крышу. Большинство строительных норм допускают строительство невентилируемой крыши. Тем не менее, создание вентилируемой крыши дает тепловое разделение между крышей и кондиционируемыми (отапливаемыми и охлаждаемыми) помещениями дома, поэтому солнце, пекущее на вашей металлической крыше, не будет чрезмерно нагружать ваш кондиционер летом, а снег зимой тает с крыши медленнее, вызывая меньше ледяных заторов и других проблем с водой. Вентилируемая крыша также дает возможность влаге, находящейся в воздухе снаружи или внутри дома, выйти из конструкции крыши.

Вентилируемая кровля

Типичная вентилируемая крыша имеет вентиляционное отверстие на нижнем карнизе и вентиляционное отверстие на верхнем. Воздух может свободно проходить через чердачное пространство, а пол чердака изолирован, чтобы термически отделить некондиционируемый чердак от жилых помещений внизу. Если вы хотите вентилировать свою односкатную крышу и не хотите чердачное пространство, вам нужно позволить воздуху проходить от вентиляционного отверстия на нижнем карнизе к вентиляционному отверстию на верхнем карнизе между обшивкой крыши и металлической кровлей. Там не должно быть много места, но должен быть непрерывный путь для свободного движения воздуха, и вам понадобится какой-то воздушный барьер на внешней стороне обшивки крыши, чтобы свести к минимуму попадание влаги в конструкцию. . Непрерывный путь для движения воздуха может быть обеспечен за счет полос обшивки или слоя подстилающего слоя крыши, через который может проходить воздух. Большинство производителей кровли с радостью поделятся с вами деталями конструкции, включая рекомендации по отделению крыши от конструкции.

Невентилируемая кровля

Если вы выбираете невентилируемую крышу, вам нужно убедиться, что вы контролируете проникновение влаги через конструкцию крыши. С приличным кровельным материалом вам не следует слишком беспокоиться о воде, поступающей извне, но вам необходимо учитывать, как влага, уже находящаяся в вашем доме, попадет в конструкцию вашей крыши. Вы же не хотите, чтобы теплый влажный воздух проходил наполовину через конструкцию крыши и встречался с более холодным воздухом, вызывая конденсацию влаги и оставляя воду внутри конструкции крыши. Для успешного проектирования невентилируемой крыши требуется много строительной науки, и вам понадобится местный квалифицированный консультант, который поможет вам с проектированием и строительством.

Существует множество типов металлических крыш и множество производителей. Наиболее типична крыша со стоячим фальцем, и они обычно имеют минимальный уклон крыши 3 дюйма по вертикали на 12 дюймов по горизонтали (3:12). Плоские фальцевые крыши, где швы согнуты и спаяны вместе, могут иметь меньший уклон крыши, обычно 1:12. Крыши из металлической черепицы, скорее всего, потребуют более крутого уклона. Это всего лишь рекомендации, и каждый производитель кровли сообщит вам минимальный уклон крыши, на котором может быть установлена ​​их продукция (и при этом сохраняется гарантия).

Есть еще вопрос? Хотите узнать больше о вентиляции крыши? Не стесняйтесь связаться с нами!

О Брюсе

Брюс Вентворт, AIA, практикующий архитектор, чьи взгляды на жилую архитектуру были опубликованы в House Beautiful , Southern Living , Washingtonian , Colonial Homes и других периодических изданиях.

Вентиляция односкатной крыши — Fine Homebuilding

В моем 14-летнем доме потолок собора под односкатной крышей. Другими словами, стропила втыкаются в балку, которая несет наверху стену фонаря. Я использовал воздуховоды Prop-a-Vent между стропилами и стандартной вентиляционной полосой софита, но углы черепицы загибаются. Я подозреваю, что причиной является накопление тепла в пролетах стропил. Как правильно проветрить верхнюю часть стропил соборного потолка, когда они упираются в несущую балку?

Крис Фостер, Ист-Лайм, Коннектикут

A:

Уильям Б. Роуз из Совета по строительным исследованиям отвечает: стена, идущая вверх от него, не вентилирует его. Есть несколько случаев, когда вентиляция контрпродуктивна, и этот случай — один из них. Другие примеры включают стропильные пролеты над и под световыми люками и потолки собора, которые заканчиваются долиной.

Проблема с вентиляцией односкатной крыши, соприкасающейся со стеной, заключается в том, что аэродинамика здания почти гарантирует попадание снега и дождя через любое отверстие, расположенное на стыке крыши и стены. Вы, наверное, замечали, что в этот момент сугробы накапливаются на других домах, а также на вашем собственном, и хорошее эмпирическое правило может заключаться в том, чтобы никогда не размещать вентиляционное отверстие в месте, подверженном поземке. Несколько лет назад представитель производителя вентиляционных отверстий сказал мне, что он съеживается при каждой продаже вентиляционного сарая из-за частых обращений из-за повреждения водой.

Высокий вентиляционный канал вряд ли решит проблему скручивания черепицы. Изделия из битумной черепицы сильнее подвержены влиянию ультрафиолетового излучения, чем температуры кровли. Подозреваю, что ваша односкатная крыша выходит на юг, где ультрафиолет наиболее интенсивен. Кроме того, температура обшивки даже на полностью вентилируемых соборных потолках низкая по направлению к карнизу, но довольно высокая по направлению к коньку или высокой точке односкатной крыши.

Кровельная система, которую я предпочитаю для этого применения, представляет собой «компактную» крышу в сборе, которая является стандартной конструкцией для крыш с малым уклоном по всей Северной Америке. Компактная крыша представляет собой невентилируемую систему, которая включает в себя слой пенопласта с закрытыми порами под обшивкой крыши и должна обеспечивать удовлетворительную работу в любом климате. В сейсмических районах слой пенопласта должен проходить поверх слоя фанеры, чтобы обеспечить лучшую структурную целостность крыши. Большинство производителей черепицы предлагают гарантию на свою черепицу только в том случае, если она установлена ​​на вентилируемой крыше, но для компактной системы крыши они могут предоставить исключение. Строительные чиновники могут не учитывать несколько абзацев в Fine Homebuilding «Вопросы и ответы» как достаточные полномочия для отказа от вентиляции, но большинство инспекторов одобряют невентилируемые конструкции крыш с небольшим уклоном в коммерческих зданиях.

Если вам необходимо вентилировать односкатную крышу, наиболее подходящей полностью вентилируемой крышей является крыша ледника, в которой первый слой обшивки покрыт войлоком №15 или гидроизоляционной мембраной и плотно прилегает к стене.
