Вентиляция в частном доме для газа: как сделать вытяжку в котельной (в том числе приточную), требования

Содержание

как сделать вытяжку в котельной (в том числе приточную), требования

Устройство вентиляции помещений необходимо для организации постоянного обновления воздуха. Это особенно важно, если в доме присутствуют газопламенные приборы — отопительные котлы, водогрейные колонки и кухонные плиты. Приступая к оборудованию вентиляционных устройств, нужно внимательно изучить правила их обустройства и чётко им следовать при проектировании и монтаже.

Содержание

  • 1 Роль вентиляции в помещении с газовым котлом

  • 2 Требования к вентиляции в частном доме с газовым котлом

  • 3 Стандартизация вентиляции при эксплуатации газовых котлов

  • 4 Как устроить вентиляцию газовой котельной в частном доме

    • 4.1 Естественная приточная вентиляция

      • 4.1.1 Видео: как сделать вентканал для котельной

    • 4.2 Принудительная вытяжная вентиляция

    • 4.3 Канальные и свободные вентиляционные системы

      • 4. 3.1 Видео: какие трубы использовать для вентиляции

  • 5 Расчёт сечения вентиляции

    • 5.1 Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

    • 5.2 Видео: расчёт воздухообмена в котельной

  • 6 Испытание вентиляционной системы

    • 6.1 Основные причины ухудшения тяги в системе вентиляции

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжёлыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счёт подачи свежего воздуха из внешнего пространства и удаления загрязнённого.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

При строительстве бани также важно учесть обустройство качественной системы вентилирования. Как обеспечить воздухообмен, чтобы в помещении было комфортно, читайте в нашей статье: https://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-bane-3.html.

Требования к вентиляции в частном доме с газовым котлом

Для частных домов чаще всего применяются газовые котлы небольшой мощности — до 30 киловатт. Для их установки не требуются отдельно стоящие котельные. Такое оборудование можно размещать даже на кухнях, соответствующих следующим требованиям:

Кроме устройства вентиляции к месту установки котла предъявляются некоторые специальные требования. Котельные разрешено устраивать:

  • в пристроенных к жилому дому помещениях;
  • в отдельных строениях;
  • на чердаках;
  • в обособленных помещениях в доме.

Часто котельные оборудуют в цокольных этажах или подвальных помещениях здания. Это не относится к устройствам, работающим на сжиженном газе. Его плотность выше, чем у воздуха и, если образуется протечка, он может скапливаться у пола, будучи вначале незаметным на высоте человеческого роста. Это создаёт взрывоопасную обстановку.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

  • порядок разработки технической документации;
  • размеры и мощности вентиляционных систем для разного вида строений;
  • их виды и порядок обустройства.

Как устроить вентиляцию газовой котельной в частном доме

Существуют и применяются несколько видов вентиляции для помещений с газовыми котлами:

  • приточная;
  • вытяжная;
  • приточно-вытяжная;
  • естественная.

Ни один из перечисленных видов практически не применяется обособленно. Наиболее эффективными способами вентиляции являются комбинации указанных методов в различных сочетаниях.

Естественная приточная вентиляция

Это самый распространённый и обязательный способ подачи свежего воздуха в помещение котельной.

В схеме приточной естественной вентиляции воздух поступает через входные отверстия внизу помещения и удаляется через верхние вытяжные каналы за счёт естестенной циркуляции

Изготовление вентиляционного канала производится следующим образом:

  1. Делается разметка по диаметру трубы с запасом приблизительно в 10 мм. Диаметр трубы воздуховода должен быть не менее 15 см.
  2. Высверливается отверстие. Можно использовать сверло с твердосплавными напайками (для стен из строительного камня) или специальную коронку.

    Отверстие под вентиляционный канал делается при помощи перфоратора и коронки или высверливается сверлом по контуру

  3. Вентиляционная труба устанавливается в изготовленный для неё проём с лёгким уклоном в сторону улицы.
  4. Промежуток заполняется монтажной пеной.
  5. Когда пена отвердеет, её выступившие края удаляют и устанавливают заслонку, предназначенную для регулировки величины прохода потока воздуха. Недостатком такого решения можно считать то обстоятельство, что через канал наносится мусор и пыль. Для устранения этого недостатка в трубу стали устанавливать решётку с фильтром, что породило необходимость принудительного продува встроенным вентилятором. Таким образом, естественная приточка стала принудительной.

    Выходящую на улицу часть вентиляционной трубы закрывают решёткой для защиты от мусора и мелких животных

Выбирая место для установки вентиляционного канала, следует учитывать то обстоятельство, что его выход должен находиться на расстоянии не менее метра от котла, тогда холодный воздух из него не будет влиять на работу агрегата. Конечно, современная автоматика легко справится с таким обстоятельством, но нет необходимости без нужды её перегружать.

Следует учитывать влияние на работу вентиляционного канала естественной вентиляции внешних условий, включая погоду, но одно его преимущество неоспоримо — он будет работать независимо от электросети, обеспечивая постоянное поступление воздуха извне.

Видео: как сделать вентканал для котельной

Принудительная вытяжная вентиляция

Комбинированные приточно-вытяжные системы с широкими возможностями регулировки состоят из вентиляторов, фильтров и калориферов. По сути — это климатические системы. Учитывая, что современные котлы укомплектованы различными регуляторами, которые в автоматическом режиме управляют его работой в зависимости от микроклимата в котельной, применение таких вентиляционных устройств обеспечивает оптимальную работу отопительного агрегата и способствует значительной экономии топлива.

Системы приточной вентиляции подают и отбирают воздух за счёт работы вентиляторов, установленных в проложенных каналах

В нашей следующей статье представлена подробная инструкция по монтажу приточно-вытяжной вентиляции с расчётами: https://aqua-rmnt.com/ventilyaciya/pritochno-vyityazhnaya-ventilyatsiya-v-chastnom-dome.html.

Канальные и свободные вентиляционные системы

Одной из характеристик для классификации систем вентиляции являются их конструктивные особенности и способ перемещения воздуха.

Канальная система вентиляции предусматривает создание или использование специально выполненных воздуховодов, обусловленных проектом здания. При этом используются различные ниши, монтажное пространство подвесного потолка, вентиляционные шахты. В местах, где в конструкции здания не предусмотрены такие элементы, вентканалы прокладывают непосредственно по стенам и маскируют деталями отделки помещения.

Канальная система вентиляции предполагает прокладку приточных и вытяжных воздуховодов

Нужно отметить, что вентиляция здания не может рассматриваться только для обособленного помещения, пусть даже такого специфического, как котельная. Все воздушные потоки сводятся в единую систему и удаляются из дома принудительным или естественным образом. Газовое оборудование может быть использовано в помещении кухни (плита), ванной комнаты (газовая колонка), гостиной (газовый камин). Принципы воздухообмена во всех этих объектах подчиняются одним и тем же требованиям.

Основным средством транспортировки воздуха являются трубы. Наиболее популярны:

  • прямоугольные изделия из оцинкованной стали. Они удобны в монтаже, всегда обеспечены комплектующими элементами — углами, отводами и т. д.;
  • трубы алюминиевые гофрированные. Практически не требуют дополнительных фитингов, поскольку сами по себе являются гибкими изделиями. Достаточно удобны в работе;
  • воздуховоды пластиковые прямоугольного и круглого сечения.

Все упомянутые изделия могут быть дооснащены декоративными решётками воздухозаборников, шиберами, соединительными элементами. Благодаря их применению монтаж воздухопровода стал простым и доступным для выполнения собственными руками даже без соответствующей квалификации.

Небольшие размеры и вес элементов воздуховодов и наличие всех необходимых крепёжных и соединительных изделий позволяет построить вентканал любой конфигурации своими руками

Порядок выполнения монтажа приточно-вытяжной вентиляции в котельной своими руками:

  1. Пробить отверстия в стене для установки воздухозаборника.
  2. Установить трубу с обратным уклоном в отверстие, зафиксировать монтажной пеной.
  3. Надеть предохранительную сетку на наружную часть воздухозаборника.
  4. Произвести подключение осевого вентилятора, если устанавливается принудительная приточная вентиляция. Смонтировать обратный клапан.

    В вентканал устанавливается вентилятор, управляющей подачей воздуха в помещение

  5. Подсоединить к зонту на котле трубу воздуховода, герметичность обеспечить затяжкой хомутом.
  6. Смонтировать трубопровод вентиляционного канала с выводом через крышу или стену дома.
  7. Установить оголовок на трубу вентиляции.

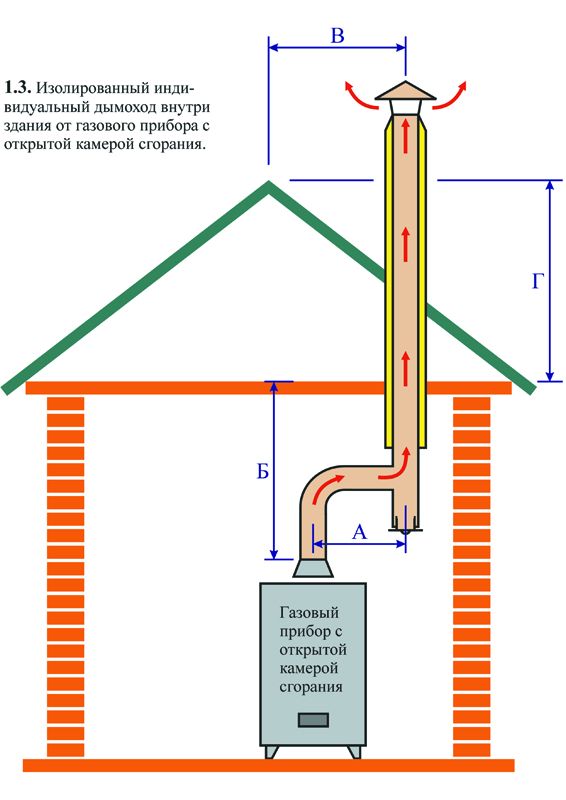

    Отработанный воздух выводится из помещения через вентиляционный канал с установленным на крыше аэратором

Видео: какие трубы использовать для вентиляции

Расчёт сечения вентиляции

Чтобы правильно произвести расчёт сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

  1. Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП её высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчёте нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
  2. Скорость потока массы воздуха (не менее 1 м/с).
  3. Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчёта будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 — H) x 1,25 x n, где:

  • V — объём воздуха для сгорания топлива;
  • L — длина помещения;
  • S — ширина помещения;
  • H — высота помещения;
  • n — частота смены воздуха в котельной, равная 3.

Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Диаметр
воздуховода, мм		Расход воздуха в м3/час при скорости в м/с
12345678
10028,356,584,8113141170198226
12544,288,3132177221265309353
14055,4111166222277332388443
16072,345217289362434506579
18091,6183275366458549641732
200113226339452565678791904
22514328642957271585810011145
250177353530707883106012361413

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

Видео: расчёт воздухообмена в котельной

Испытание вентиляционной системы

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Вам также может быть полезен материал о паспортизации вентиляционных систем: https://aqua-rmnt.com/ventilyaciya/pasport-ventilyatsionnoy-sistemyi.html

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

  • возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
  • те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
  • снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
  • появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания. Успехов вам!

  • Автор: Виталий Калугин
