Вентиляция в своем доме сделать самому своими руками

У слова «дом» много значений. В этой статье дом — искусственно созданная человеком среда, комфортная для проживания, прохладная в жару, теплая морозным зимним днем, защищающая от промозглого осеннего ненастья.

При возведении дома нужно учесть много взаимосвязанных между собой факторов. Например, чтобы сделать правильную вентиляцию в частном доме своими руками, учитывают, какая планируется система отопления, из какого материала будут стены и окна, где и какие расположить помещения.

И вы сами определяете, что сделать самостоятельно, а что лучше доверить проектировщикам и строителям. Если вы решили сделать вентиляцию в своем доме своими руками, эта статья вам поможет.

А нужна ли вообще система вентиляции?

Комфортные условия в помещении определяются состоянием воздуха в нем и задаются его чистотой, влажностью и температурой. К сожалению, рамки комфорта очень узки. В книге украинского строителя Терехова Алексея «Естественная вентиляция и микроклимат в доме» приведена интересная таблица, показывающая этот узкий интервал. Интервал, при котором человек просто может выжить.

В создании благоприятного микроклимата у вентиляции главная роль. Поэтому ее обязательно нужно предусматривать независимо от того, будете ли вы собирать вентиляцию в своем доме своими руками или пригласите профессиональных монтажников.

Из чего выбираем?

Какие бывают системы? Прежде чем решить, как сделать вентиляцию в доме своими руками, нужно знать, из чего можно выбрать.

Классифицируют системы вентиляции по следующим признакам:

• По способу передвижения воздуха — принудительная и естественная. Естественная вентиляция осуществляется без участия вентиляционного оборудования — за счет разности температуры наружного и внутреннего воздуха, плотности, давления воздуха в различных точках. В принудительных системах воздух перемещается вентиляторами.
• По назначению — приточная и вытяжная. Приточная подает воздух внутрь, а вытяжная выбрасывает наружу или в соседнее помещение.
• По обслуживаемой зоне — местная и общеобменная. Общеобменная обслуживает все помещение. Местная — какую-то локальную его часть. Пример местной — вытяжной зонт над кухонной плитой. Его легко установить, собирая вентиляцию в частном доме своими руками.
• По конструкции — требующая или не требующая вентканалов .Канальная и бесканальная.

Эта классификация верна и для устройства вентиляции в частном доме, и в ресторане, и на промышленном предприятии.

С чего начать?

При выборе должна учитываться технология строительства, вид системы отопления, необходимые строительные материалы. Определиться со схемой вентиляции в частном доме нужно на начальном этапе — при проектировании дома.

Выбор типа вентиляции с учетом применяемых материалов и технологии возведения стен

Система вентиляции в старых домах была устроена просто. Обычно это были дома небольшой площади (до 100 м²). Стены и окна не были герметичны. В центре стояла печь или камин, имеющий свой дымоход, который был также и вентиляционным каналом. Расположение помещений проектировалось так, чтобы печь одной из своих стенок выходила в каждое.

Когда печь работала, создавалась разница температур. Теплый воздух, имея плотность ниже холодного уличного, поднимался по дымоходу. Деревянные двери и рамы не были герметичны, и через них на смену ушедшему теплому воздуху затягивался снаружи свежий воздух. Печь играла роль вентилятора. Через свой дымоход она удаляла воздух из дома.

В ночное время она, наоборот, отдавала тепло накопленное за день. То есть печь была инерционным элементом, сглаживающим суточные колебания температур. И дом, построенный по такой технологии и содержащий инерционный элемент, тоже был инерционным.

Вы решили делать вентиляцию в частном доме своими руками? Схема, особенности конструкции должны обязательно учитывать применяемые строительные материалы и технологии. Современные дома могут быть как инерционными, так и безынерционными.

Инерционные дома сделаны из материалов, которые могут накапливать тепло и влагу, а при необходимости их отдавать. Материалы и технологии такие применяют веками.

Инерционные дома строят из:

• кирпича;
• самана;
• керамических блоков;
• керамзита;
• шлакоблоков.

Снаружи стены теплоизолируют. Утеплитель позволяет сохранять тепло более долго. Получается эффект термоса. Инерционность позволяет сгладить температурные перепады. В этих домах идет нагрев материала, который затем излучает лучистое тепло от стен. Они не греют воздух, они нагревают предметы. Поэтому, даже если открыть форточку, в инерционных домах температура восстанавливается быстро. Сюда удачно вписывается естественная система вентиляции или принудительная с рекуперацией. Тут можно сэкономить и на принудительной вентиляции, и на кондиционировании.

Современные безынерционные дома построены из материалов с низкой паропроницаемостью (сэндвич-панели, каркасные дома с заполнением утеплителем, сип-панели). Человек выделяет избыток тепла, избыток влаги, и если стены не принимают этот избыток — это должна делать система вентиляции. Поэтому здесь необходимо монтировать приточно-вытяжную вентиляцию

Выбор системы вентиляции зависит от расположения дома

Выбор типа вентиляция в частном доме (проектирование и монтаж) тесно связаны с его расположением. Если он будет строиться в чистом, не загрязненном месте, воздух можно подавать без предварительной подготовки. Если же наружный воздух нужно очищать, то нужно закладывать принудительную систему.

Как работает естественная вентиляция в частном доме?

Основная задача — организовать забор воздуха из «грязных» помещений. Из тех, где есть различные вредности — санузлы, технических помещения, гардеробные, кухня. Важна как подача, так и вытяжка. Через клапан, установленный в окне или в стене, происходит приток чистого воздуха.

Около окна обычно находится радиатор отопления. Более холодный и, соответственно, плотный свежий воздух опускается вниз. Смешивается с теплым воздухом от радиатора. Чистый влажный теплый воздух скапливается у потолка. У пола находится отработанный с высоким содержанием углекислого газа. CO₂ тяжелее воздуха. Потому в жилых комнатах не устанавливают вытяжные решетки вверху стены, а, наоборот, делают внизу двери щели или ставят переточные решетки.

По той же причине в домах с естественной вентиляцией желательно делать высокие потолки. Верхняя часть — естественный аккумулятор тепла и свежего воздуха. Теплый воздух комнаты отдает тепло стенам и потолкам. Если стены прогреются достаточно, то от них будет идти естественное комфортное тепло.

После жилых комнат отработанный воздух попадает в коридор (лестничную клетку). Сюда он приносит тепло. Коридор обычно делают неотапливаемым. Теплый воздух, отдавая тепло, нагревает там пространство и стены.

Дальше воздух проходит в ванные, кухню, технические помещения. Дверные переточные решетки здесь должны быть большей площади, чтобы обеспечить переток в них удаляемого воздуха. Устанавливаться вытяжные решетки должны уже в верхней зоне. При высоте помещений около 3 метров рекомендуется ставить вытяжные решетки на расстояние около метра от потолка для того, чтобы сохранить верхнюю зону как аккумулятор тепла. «Карман» около потолка дает время на отдачу тепла стенам и потолку.

Стены инерционных домов забирают и избыток влаги. Затем отдают ее при недостатке влаги в воздухе. Ниже показана схема вентиляции в частном доме и устройство системы естественной вентиляции.

В инерционном доме естественная вентиляция меняет воздух, регулирует тепло, влажность и полностью себя оправдывает. В безынерционном — только заменяет воздух. Ее можно там сделать, но она будет малоэффективна. В инерционных домах функцию рекуператора выполняют стены и потолок.

Если дом расположен за городом, где свежий воздух, лучше строить инерционный дом с естественной вентиляцией. Если же там, где воздух нужно очищать, стоит ставить центральную вентиляцию, чтобы создать комфортные условия.

Чердак — как элемент естественной вентиляционной системы

Чердак — тоже элемент вентиляционной системы. И без понимания этого сложно разобраться, как правильно сделать естественную вентиляцию,

Летом воздух на чердаке разогревается через раскаленную крышу. Разница температур на чердаке и снаружи может достигать 10-15 ˚С. То есть когда на улице +30 ˚C, температура чердака может быть + 40…+ 45 ˚С. Вентканал, проходящий через чердак, разогревается. При этом создается дополнительная тяга. При отрицательных температурах снаружи на чердаке температура всегда выше нуля. Значит, канал теплый и есть дополнительная тяга. Хотя тяга зимой и так очень сильная.

Устройство каналов естественной вентиляции

Еще при проектировании помещения, из которых нужно забирать воздух по вентканалам или удалять продукты сгорания по дымоходам, по возможности, нужно располагать рядом. Это даст ряд преимуществ:

• Позволит объединить вентиляционные каналы в блоки и сделать минимальное количество проходов через кровлю, что удешевит ее, сделает конструкцию более простой и надежной.
• Сэкономить на материалах, так как некоторые каналы будут иметь общие стенки.
• Объединить в одном блоке с каналами котлов, печей, кухонных вытяжек, горячий воздух которых будет прогревать, соседние вентиляционные каналы. Это очень важно (особенно летом) для предотвращения образования обратной тяги. Ведь для работы естественной вентиляции важна разница температур уличного воздуха и воздуха в вентканале.

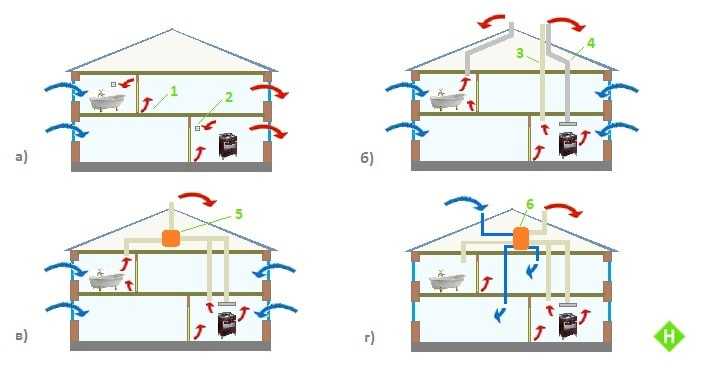

Приведенный ниже рисунок, показывает оптимальное размещение вентканалов. Взят из упоминавшейся ранее книги Алексея Терехова.

Рисунок вариантов расположения каналов при естественной тяге — в помощь собирающим вентиляцию в своем доме своими руками.

Все вентканалы нужно хорошо утеплить, чтобы обеспечить разницу температур, а значит, и хорошую естественную тягу. Есть правила минимальной высоты вывода их над уровнем кровли. Если эти правила не соблюдать, ветер, проходя над вентканалами, может вызвать турбулентные завихрения и опрокидывание тяги.

Правильно выполненный вентиляционный зонт также улучшает тягу в вентканалах. Дымоходы обычно поднимают над вентиляционным зонтом.

Организация вентиляции в доме своими руками по принудительному типу

В этом случае комплектуется система, когда делаются воздуховоды и устанавливается оборудование, подготавливающее подаваемый воздух. Он фильтруется, подогревается, может увлажняться, охлаждаться, обеззараживаться. Вытяжные вентиляторы удаляют воздух из помещения, а приточные подают.

Такая подготовка обязательна. Невозможно будет находиться в помещении, если подать туда зимой холодный не подогретый воздух. По нормам подаваемый воздух должен быть не холоднее +12 ˚С. Тогда, смешиваясь с теплым воздухом дома, он не создаст чувства дискомфорта.

Вытяжной и приточный вентилятор может поставляться отдельно. Но встречаются в виде моноблока — приточно-вытяжной установки. Эта установка с двумя вентиляторами и одним теплообменником внутри. Один вентилятор затягивает воздух внутрь, другой выбрасывает на улицу. Моноблочный вариант стоит процентов на 20 дороже, но при сборке вентиляции в частном доме своими руками проще и удобнее. Он исключает ошибки, которые могут возникнуть при монтаже сложных систем.

На рисунке показана схема работы вытяжной вентиляции.

Для повышения эффективности приточно-вытяжной установки и экономии теплоносителя в ее состав включают рекуператор. Конечно, где планировка это позволяет. Через рекуператор воздушные потоки проходят, не смешиваясь, при этом выбрасываемый из помещения воздух частично нагревает поступающий наружный, отдавая ему свое тепло. На рисунке ниже схематично показано, как сделать вентиляцию в частном доме с использованием рекуператора. Приточно-вытяжные системы с рекуператором имитируют систему естественной вентиляции. Они позволяют экономить на отоплении, так как отопление будет использоваться только для подогрева воздуха до нужной температуры.

Рассмотрим рисунок приточно-вытяжной вентиляции в частном доме своими руками, схема с использованием рекуператора.

Вентилировать нужно все!

Вентиляция дома не заканчивается только вентиляцией жилых помещений. Вентилировать нужно все комплексно. Тут помогут советы, как сделать вентиляцию в частном доме и ничего не упустить.

Если в подвале нет окон, то естественная вентиляция работать там не будет. Если там расположены комнаты, где будут находиться люди, то нужно сделать принудительную вентиляцию, работающую только в тот момент, когда там кто-то есть.

В технических помещениях можно обойтись без принудительной вентиляции. Например, в котельной — штробят стену, укладывают утепленную трубу, чтобы не было конденсата при проходе свежего холодного воздуха. Затем штукатурят место укладки. Вытяжка тут — естественная, приток — вниз технического помещения. Воздух, проходя через нее, немного нагревается.

Ниже приведены рекомендации, как сделать вытяжку и вентиляцию в частном доме в зависимости от назначения помещений. Это один из возможных вариантов.

• Тамбур. Не требует принудительной вентиляции. Вентилируется при открывании и закрывании двери
• Котельная. Отток и подача воздуха обычно делаются естественными.
• Холл вместе с гостиной, жилыми комнатами и кухней — естественная вентиляция. Следует предусматривать возможность естественного проветривания. Кухонный зонт не участвует в системе принудительной вентиляции.
• Сауна внутри дома — обязательна принудительная вытяжная вентиляция. Работает краткосрочно на выброс. Подача воздуха обычно происходит из соседних помещений дома. Включается периодически.
• Санузлы — периодическая принудительная вентиляция
• Гараж. Работает постоянно при наличии машины в гараже. Необходимо обеспечить достаточный приток свежего воздуха.
• Цокольный этаж — постоянно.
• Подвал — естественное побуждение
• Котельная — должен быть организован приток воздуха и возможность его выброса помимо дымохода. Решетка на вентканал устанавливается вверху помещения, канал выполняется параллельно с дымоходом. Дымоход продолжается выше вентиляционных зонтов на крыше. Подача может производиться или из соседних помещений, или прямо с улицы.
• Холл вентилируется потоками и не требует принудительной вентиляции. При объединении с кухней вентканал кухни является общим для этих двух помещений.
• Вытяжной зонт кухни — местная вытяжка, не участвующая в принудительной вентиляции.
• Для встроенного гаража и цоколя должны быть отдельные системы.

И у естественной, и у принудительной систем вентиляции есть свои плюсы и минусы. Если вы решили сделать вентиляцию в своем доме своими руками, принять решение, какую из систем выбрать, вам поможет приведенная ниже таблица, в которой мы суммировали итоги советов и решений, подсказанных в данной статье.

Также прикрепляем очень полезное видео по организации вентиляции в частном доме.

Кратко, четко и по делу. Оно ориентированно именно на тех, кто решил заняться устройством вентиляции самостоятельно.

как сделать систему воздухообмена в срубе

В малоэтажном строительстве сейчас лидируют дома из бруса или бревна. Древесина привлекает своей доступностью и экологичностью. К его недостаткам вполне обоснованно относят чувствительность к конденсату и бытовой влаге, но свести к минимуму их вредное воздействие поможет правильно организованная вентиляция в деревянном доме.

Мы расскажем, как сделать стабильный воздухообмен в конструкциях из бруса. Оптимальный микроклимат в доме – залог здоровья. Кроме того, в деревянном здании вентиляция поможет защитить конструкцию от порчи грибком и преждевременного выхода из строя.

Содержание статьи:

• Аргументы для вентиляционного устройства
• Регуляторные требования для воздушного обмена
• Разновидности вентиляционных систем
  • Классификация мотивации
  • Операционные дивизии
• Вентиляционное устройство
• Кондиционеры. воздухообмен
• Выводы и полезное видео по теме

Аргументы за устройство вентиляции

Нужна ли специально организованная система воздухообмена в деревянном здании как таковом? Мнение о том, что деревянные дома «дышат», не дает оснований полностью отказываться от систем, выводящих из помещений лишнюю влагу и отводящий воздух.

Как и при строительстве бетонных и кирпичных зданий, при строительстве домов из бруса используются технологии, снижающие теплопотери. Только вместо синтетических материалов в интервенционных швах используются натуральные уплотнители из джута, льна, войлока. В перекрытия укладывают минеральную вату.

Их встроенные балки или бревна в доме нуждаются в системах вентиляции, так как в них работает теплогенерирующее оборудование, сжигающее кислород из воздушной массы

Утепленные деревянные строительные конструкции не позволяют воздушным массам циркулировать естественным образом. Кроме того, строители и собственники стали активно менять привычные оконные и дверные коробки на герметичные пластиковые аналоги.

В результате не поступает свежий воздух и не выходит выхлоп. Обитателям не подается необходимое количество кислорода для дыхания. На непросохших деревянных конструкциях поселяется плесневый грибок, с поразительной скоростью разрушающий постройки.

Вентиляция, обеспечиваемая вентиляцией, особенно остро необходима в деревянных зданиях с герметичными оконными и дверными конструкциями.

Кроме того, дерево отлично впитывает влагу! Если не бороться с влажностью, теплопотери увеличатся как минимум в два раза. Ведь вода – идеальный проводник для тепловых волн.

Дерево действительно «дышит», но не настолько, чтобы воздухообмен происходил в полном объеме без специально организованной системы вентиляции. Стены из дерева не смогут полноценно отводить бытовые пары. Они не дадут возможности удалить взвешенную в воздухе пыль с микроорганизмами.

Выбор оптимальной схемы вентиляции должен производиться на стадии разработки проекта, хотя в деревянных конструкциях она может быть организована или усилена и после завершения строительства

Организация вентиляции в доме из бруса или бревна позволит исключить влияние вышеперечисленных негативных обстоятельств на живые организмы и строительные конструкции. Просто необходимо устроить естественную схему, но можно построить и искусственную. А если еще и рекуператор предусмотреть, отработанный воздух можно использовать для обогрева свежей порции с улицы.

Нормативные требования к воздухообмену

Наличие вентиляции должно быть предусмотрено еще на этапе проектирования самого дома. Изучение строительных норм и правил (СНиП) рекомендуется как самостоятельным строителям, так и заказчикам услуг строительных бригад.

Не всем мигрантам можно доверять, за большинством нужно тщательно следить.

Проектирование системы вентиляции деревянного дома – очень важный этап строительства, только так можно избежать многих ошибок и обезопасить себя от дополнительных финансовых затрат в будущем. Недостаточно продуманную вентиляцию в доме из бревна или бруса проще всего доработать, но способы решения проблемы будут существенно ограничены

СНиП № 41-01-2003, регламентирующим правила устройства систем вентиляции и отопления, устанавливает нормы скорости циркуляции воздуха как в самом здании, так и в отдельных его помещениях:

• для гостиных, гостиных, спален, норма — 30 м ³ /час;
• для кухонь и ванных комнат, где влажность повышена, норма от 50 до 70 м ³ /час;
• для подсобных помещений норма 15 м ³ /час.

Независимо от типа вентиляционной системы она должна обеспечивать стандартный объем.

Задача проектировщика — выбрать тип, соответствующий потребностям. Также необходимо сразу определиться с оборудованием и рассчитать площадь воздуховодов, если они планируются к использованию.

Разновидности вентиляционных систем

Вентиляционные системы делятся на группы по способу создания движения воздуха и типу действия. Выбирайте оптимальный вариант в зависимости от решаемых задач, площади и этажности здания. В немалой степени на выбор влияют финансовые возможности будущего владельца.

Классификация по мотивам

Для деревянных домов и срубов чаще всего применяют следующие виды вентиляции:

• Естественный (гравитационный). Предусмотрено наличие вентиляционных выходов (форточек) и вытяжного канала, формирующих циркуляцию воздушного потока на основе законов физики. Следует учитывать, что скорость естественного воздухообмена зависит от погодных факторов, ведь движение возможно только в том случае, если плотность воздуха за окном выше, чем внутри.
• Искусственный (механический). В нем движение воздушных потоков стимулируется вентиляторами, установленными либо в приточных компонентах, либо в вытяжных. Его неоспоримый плюс – стабильность работы в любую погоду. Механическая система полностью независима от физических параметров воздушной массы снаружи и внутри дома.
• Смешанный (комбинированный). По сути, это модернизированный вариант естественного типа вентиляции. Для его организации либо вытяжку, либо приток механизируют вентилятором. Если поставить вытяжной вентилятор, то приток осуществляется естественным путем. И наоборот: приток с вентилятором, вытяжка — естественная.

Важно учитывать планировку деревянного дома, чтобы правильно сделать вентиляцию, как естественную, так и искусственную. Определение мест для форточек, вытяжек и отдельных воздуховодов напрямую зависит от того, где будут располагаться кухня и санузлы. Именно в них расположены выхлопные отверстия.

Естественная схема намного проще механической по конструкции и конструкции. Однако при его разработке следует строго придерживаться правил расположения приточно-вытяжных элементов

Вытяжные каналы в частных домах чаще всего выводятся в общую вентиляционную шахту. Поэтому кухни с ванной и туалетом обычно группируются в одной зоне. Однако есть и другие решения, например, сброс сточной массы через воздуховод на чердак или напрямую через настенный вытяжной клапан на улицу.

Если планируется строительство сложной архитектурной формы, многие владельцы деревянных домов выбирают систему искусственного воздухообмена. Механическая схема не обязывает располагать компоненты системы на определенной высоте и привязывать кухни с санузлами друг к другу.

Оперативный отдел

Также необходимо различать системы вентиляции по типу действия, а именно:

• Приточная. Обеспечивает эффективную работу всей вентиляционной системы, предназначенной для подачи воздуха внутрь. Нагнетаемый вентиляторами свежий воздух вытесняет отработанную массу наружу через вытяжные отверстия, устроенные в ванной, кухне, туалете.
• Выхлоп. Вытяжки есть в любом доме/квартире. Они могут быть с вентиляторами и без них. Для того чтобы иметь возможность регулировать скорость воздухообмена, вытяжки оснащаются клапанами, заслонками или вентиляторами, работающими от сети. Если вентилятор работает в вытяжке, то свежий воздух сам поступает на замену выносному.
• Приточно-вытяжная. Механическая тяга обеспечивается не только вытяжными и приточными вентиляторами, но и конструкцией воздуховодов. Эффективность этих систем доказана в больших деревянных домах. Те. где естественным воздухообменом произвести трудно или невозможно.

Несмотря на то, что в приточно-вытяжных системах вентиляторы работают как на вытяжку, так и на приток, обычно используется только одно направление. У хозяина дома всегда есть возможность выбрать, что использовать более интенсивно.

Вентиляция может быть оборудована устройством управления, позволяющим регулировать скорость движения воздуха в помещении. Минус в том, что стоит такое оборудование достаточно дорого, а для его установки требуются специализированные инструменты и определенная квалификация.

Сейчас владельцы деревянных домов отдают предпочтение приточно-вытяжной системе воздухообмена с возможностью рекуперации.

Приточно-вытяжная вентиляция с рекуперацией идеальный вариант для деревянных домов, а также для помещений с нарушенным естественным воздухообменом

Однако этот вариант имеет как достоинства, так и недостатки. Во-первых, необходимо понимать, что потребуется дополнительное оборудование для подготовки воздуха перед подачей и утилизации массы отработанного воздуха. Все устройства энергозависимы, а значит, им необходимо питание, стоимость которого придется оплатить.

В качестве комплектующих будут задействованы:

• Вентилятор приточного воздуха;
• электронагреватель;
• увлажнитель воздуха;
• система фильтрации;
• системы звукоизоляции.

При наличии можно отказаться от электронагревателя, так как он априори оснащен теплообменником. Он использует отработанный воздух, удаляемый из помещения, для обогрева.

Отсюда и главное преимущество – владельцы домов могут значительно экономить на энергопотреблении. Кроме того, такую ​​систему вентиляции можно использовать летом, когда нужно охладить воздух и использовать кондиционер.

Показатели циркуляции воздуха приточных вентиляционных систем самые высокие. Их можно использовать и для обогрева, и для охлаждения помещений деревянного дома, но придется вложить значительные финансовые средства.

Устройство вентилируемого пола

Важной составляющей организации воздухообмена в срубе является вентиляция пола, фундамента и нижних углов сруба. Система высушит пиломатериалы основания дома, а значит, защитит все здание от гниения и грибка.

Все конструкции деревянного дома должны регулярно осушаться воздушными потоками. особое внимание следует уделить основанию: фундамент, пол, система перекрытий

Основные принципы и правила проветривания основания:

• Устройство отверстий-воздуховодов (диаметр — 10 см) с ветреной и противоположной сторон основания из бревенчатого дома. Расстояние от земли до центра этих отверстий должно быть не менее 33 см.
• Устройство пола по плавающей схеме с зазорами по периметру помещения. Зазоры неплотно закрываются плинтусом, чтобы воздух, попадающий в изделия, мог свободно выходить.
• Устройство вентиляционных отверстий в конструкции пола, сообщающихся с подпольем. Они покрыты решетками, устроенными, если в качестве напольного покрытия использовались не натуральные половые доски, а линолеум, ковролин, ламинат и тому подобный воздухонепроницаемый материал.

В морозный период изделия, отобранные в подвал или подвал, закрывают ставнями, значительно уменьшающими воздухообмен, а летом размещают на них.

Расстояние между самими изделиями около 2 метров, если дом находится в низине. Если сруб высокий, то это расстояние следует увеличить, так как усиливается ветер, а значит, и интенсивность удара.

Система вентиляции малоэтажного дома должна в обязательном порядке обеспечивать вентиляцию подполья и подвалов естественным или искусственным путем

Особое внимание следует уделять системе воздухообмена чердаков и чердачных помещений, на которых должны быть обеспечены состояние и долговечность крыши во многом зависят. Вентиляция мансарды и мансарды увеличит общее количество вентиляционных отверстий до 500-й от общей площади всего дома.

Для организации естественного воздухообмена на чердаке или мансарде устраивают фронтонную вентиляцию и мансардные окна. Тип вентиляционной конструкции выбирается исходя из формы крыши. Понятно, что в скатных вариантах проще устроить проем во фронтоне, вальмовая и шатровая оборудуются слуховыми окнами.

Для отвода отработавших воздушных масс потребуются вентиляционные шахты. Их чаще всего планируют в центре здания, ближе к коньку. Летом вентиляционные шахты можно оборудовать вентиляторами, так вся система будет обеспечена в жаркие безветренные дни.

При недостаточном воздухообмене как внутри холодного чердака, так и в обустроенном чердачном помещении плесневые грибы оседают и размножаются с поразительной скоростью

Кровельная вентиляция требует внимательного отношения к следующим нюансам:

• Между изоляционными слоями, утеплителем и кровлей необходимо оставлять зазоры 3-5 см.
• Указанное расстояние обеспечивается устройством обрешетки и контробрешетки.
• Теплоизоляция изнутри должна быть защищена пароизоляцией.
• Слой утеплителя в кровельном пироге должен быть защищен снаружи гидроизоляцией, отделенной от кровли вентиляционным зазором.

Соблюдение установленных норм и правил необходимо для разработки грамотного проекта. Знание строительных норм и заранее подготовленные чертежи помогут обойтись без проектировщиков, и при этом достичь цели – сохранить деревянный дом в пригодном для проживания состоянии.

Кондиционеры против естественного воздухообмена

Могут ли кондиционеры заменить естественную циркуляцию воздушных масс в помещении?

Любые, даже самые дорогие, климатические системы значительно уступают простой вентиляции. Хотите думать быстро, чтобы поддерживать свою производительность? Чаще проветривайте помещение, а еще лучше не экономьте на системе вентиляции, так как, например, зимой не всегда есть возможность надолго открыть окно.

Несмотря на отличные теплоизоляционные свойства дерева, кондиционер в доме, построенном из бревна или бруса, не помешает. Выбирая климатические системы, работающие на охлаждение и обогрев, можно значительно сэкономить на отоплении

Все сплит-системы имеют два блока, работающих синхронно:

1. Внешний — это компрессор, который конденсирует хладагент;
2. Интерьер — Это радиатор, принудительно нагревающий циркулирующий вокруг него воздух.

Воздух, который впоследствии будет охлаждаться, также забирается в помещение. Это означает, что сплит-система охлаждается и пропускает через себя одни и те же воздушные массы.

Некоторые модели принимают и уличный воздух, в том числе, однако, его количество не превышает 5%, поэтому кислород даже в этом случае не поступает в помещение в должном количестве. Цена таких нововведений намного выше стандартных технологий, но они не решают поставленной задачи.

Выводы и полезное видео по теме

Вывод напрашивается сам собой, система вентиляции является неотъемлемой частью деревянных домов:

Если заранее понять, как правильно сделать вентиляцию в срубе и грамотно ее организовать, то конструкция без проблем прослужит целый год. много лет.

Расскажите о том, как вы устроили систему стабильного воздухообмена в собственном доме, построенном из бруса или бревна. Делитесь технологическими нюансами, которые могут быть полезны посетителям сайта. Пожалуйста, оставляйте комментарии в форме блока ниже, размещайте фотографии по теме статьи, задавайте вопросы.

Вентиляция чердака 101 — Блог мастера

Вентилируемый чердак — один из самых эффективных способов сохранить прохладу в доме летом и избежать высокой влажности и конденсата зимой. Хотя строители и домовладельцы не всегда осознавали этот факт, хорошая вентиляция чердака необходима в любом доме. Это продлевает срок службы вашей крыши и помогает поддерживать более постоянную температуру в помещении как в теплые, так и в холодные месяцы.

Некоторые исторические дома были построены без вентиляционных отверстий в потолке и крышных вентиляционных отверстий, и все же можно было обеспечить надлежащую вентиляцию чердака с помощью вентиляционных отверстий на фронтонах на противоположных сторонах дома, где свежий воздух мог входить с одной стороны и выходить с другой. Даже в безветренный день приток прохладного воздуха через один фронтон через другой может происходить с постоянной скоростью.

Ключевым элементом правильной вентиляции чердака является наличие достаточной площади поверхности для забора свежего воздуха и выхода горячего влажного воздуха. Этого можно добиться несколькими способами, и в этом посте я расскажу о многих из них. Я также помогу вам проверить ваш собственный дом, чтобы убедиться, что у вас есть адекватная вентиляция.

Возможно, вы обнаружите, как и я в моем «новом» старом доме, что один или несколько фрагментов головоломки с вентиляцией вашего чердака были ужасно маленькими. Читайте дальше и смотрите, как выглядит ваш дом.

Вентиляционные потолки

Первое, с чего нужно начать, это вентиляционные потолки. Вентиляционные отверстия софита устанавливаются на нижней стороне карниза вашего дома и позволяют свежему наружному воздуху циркулировать на чердаке. Эта операция может показаться простой в помещении, но вентиляция чердака на самом деле имеет решающее значение. Это помогает охлаждать ваш дом летом и сокращать расходы на кондиционирование воздуха, а зимой уменьшает накопление влаги, что приводит к «уродливой тройке» плесени, грибку и гниению древесины.

Слово софит происходит от латинского слова 9Суффикс 0249, означает закрепленный внизу. Это точно описывает, где софит находится в вашем доме. Вы можете думать об этом как о нижней части вашей крыши; это тот материал между карнизами крыши, где желоба и фасция прилегают к стене. Только крыши со свесами имеют софиты, а вентиляционные отверстия устанавливаются непосредственно в материал софита.

Вентиляционные потолки в современном доме

Вентиляционные потолки не созданы для того, чтобы быть броскими. Они спроектированы так, чтобы сливаться и быть незаметными, и бывают разных форм, размеров и материалов. Ниже приведены лишь несколько типов, которые вы обычно можете найти.

• Непрерывные вентиляционные отверстия . Обычно они используются в домах, построенных после 1980-х годов, и широко используются до сих пор. Обычно это перфорированный алюминиевый или виниловый лист, который нарезается по размеру и устанавливается как подвесной потолок по всей площади софита во всем доме. Если вы видите, что эта стильная вентиляционная решетка установлена ​​на историческом доме, это может быть не вентиляционная решетка, а просто косметическое покрытие над запечатанным карнизом, поэтому вам, возможно, придется немного больше копать.
• Круглые вентиляционные отверстия . Вентиляционные отверстия доступны как в пластиковом, так и в алюминиевом исполнении. Их можно установить в доски фриза между концами стропил, если не установлен откидной софит. Они полезны для домов в стиле бунгало с открытыми хвостами стропил на карнизе.
• Прямоугольные вентиляционные отверстия – Здесь можно найти большое разнообразие и размеры, подходящие практически для любого применения. Их можно очень легко модернизировать в старых домах с помощью деревянного софита. Часто их устанавливают вместо одной доски 1×4 или куска софита из досок длиной до 8 футов.

Вентиляционные отверстия на крыше

Вентиляционные отверстия в потолке — это впускная часть пазлов вентиляции чердака, а вентиляционные отверстия в крыше — вытяжная часть. С вентиляционными отверстиями в потолке вы даете своему дому возможность подавать более прохладный воздух на чердачное пространство, но для того, чтобы эффект стека действительно работал, вам нужно куда-то, чтобы горячий или влажный воздух с чердака выходил, чтобы его можно было заменить более прохладным или более сухим потолком. воздуха, и это работа вентиляционного отверстия на крыше.

Вентиляционные отверстия на крыше обычно устанавливаются в одной из двух конструкций.

• Коньковая вентиляция – Устанавливаемая на вершине двускатной крыши коньковая вентиляция позволяет горячему воздуху выходить равномерно по всей вершине крыши и практически незаметна.
• Off-Ridge Vent – В домах некоторых стилей, например, с шатровой крышей, показанной ниже, может не хватать или вообще не хватать места в верхней части крыши для обеспечения надлежащей вентиляции. В этом случае можно установить вентиляционное отверстие вне конька, чтобы обеспечить надлежащую вытяжную вентиляцию.

• Конструкция с двускатной крышей
• Конструкция с вальмовой крышей

Сколько вентиляционных отверстий должно быть на чердаке?

Издание Международного жилищного кодекса (IRC) 2018 года определяет 1 квадратный фут вентиляции на каждые 150 квадратных футов чердачного помещения, но делает исключение, что в определенных обстоятельствах и на определенных участках он может составлять 300 квадратных футов. Чтобы быть в безопасности, я бы остался в диапазоне 1:150, чтобы обеспечить надлежащую вентиляцию.

В коде также указано, по уважительной причине, что пропорция вентиляционных потолков и вытяжных вентиляционных отверстий должна быть сбалансирована в соотношении 50:50. Площадь воздухозабора (вентиляционные отверстия на потолке) всегда должна быть равна площади вытяжного воздуха (вентиляционные отверстия на крыше). Если воздух не сбалансирован, то воздух может вытягиваться из интерьера вашего дома через отверстия в негерметичных потолках, такие как встроенные светильники, электрические коробки, чердачные люки и все остальное, что не полностью герметизировано на вашем потолке.

Это может привести к тому, что вентиляционные отверстия на крыше будут вытягивать ваш кондиционер или тепло прямо через крышу, что приведет к более высоким счетам за отопление и охлаждение, чем даже невентилируемый чердак.

Расчет размера вентиляционного отверстия на чердаке

Я знаю, знаю, что вам сейчас не хочется заниматься математикой, но я постараюсь сделать это как можно проще. Именно так мы делаем вещи здесь, в блоге Craftsman!

Сначала вам нужно найти площадь вашего чердака (не кубометры!). Это достаточно простой расчет. Предположим, есть простой квадратный дом размером 30 на 50 футов. Вот как работает математика:

Шаг № 1: 30 x 50 = 1500 SF

Теперь вам нужно соотношение SF 1:150 для общей вентиляции чердака, поэтому вы делите площадь чердака на 150.

Шаг № 2: 1500 / 150 = 10 SF

Это означает, что вам потребуется всего 10 SF вентиляции чердака. Поскольку строительные нормы и правила рекомендуют разделить это 50/50 между вашими вентиляционными отверстиями на потолке (приток) и вентиляционными отверстиями на крыше (выхлоп), вам нужно 5 SF вентиляционных отверстий на крыше и 5 SF вентиляционных отверстий на потолке, равномерно расположенных по периметру вашего дома. Карандаши вниз!

Где разместить софиты и вентиляционные отверстия на чердаке

Теперь вы знаете, какая вентиляция вам нужна, но не знаете, где разместить эти вентиляционные отверстия. Есть несколько простых правил, которые я изложу ниже.

Положение вентиляционных отверстий на крыше

Предпочтительно размещать вытяжные вентиляционные отверстия как можно ближе к верхней части крыши. Обычно это коньковый вентиль, который отлично подходит для двускатной крыши. Он находится на самом верху крыши и обеспечивает максимальный и равномерный выброс чердачного воздуха, поскольку находится на пике.

В зависимости от формы и конструкции вашей крыши это может быть невозможно. Некоторые вальмовые крыши доходят до точки и не допускают конькового вентиляционного отверстия, поэтому в подобных ситуациях или в более сложных формах крыши необходимо установить коньковое вентиляционное отверстие или несколько коньковых вентиляционных отверстий. Кодекс требует, чтобы эти вентиляционные отверстия были в пределах трех футов от самой высокой точки крыши, чтобы они были эффективными. Горячий воздух поднимается вверх, поэтому чем выше расположено вентиляционное отверстие, тем больше горячего воздуха оно может выпускать.

Положение вентиляционных отверстий софита

Вентиляционные отверстия софита должны быть распределены равномерно вдоль софита и не должны группироваться в той или иной области. В сценарии с простой двускатной крышей это будет означать, что вам нужно разместить их вдоль карниза, но они не нужны на конце карниза фронтона, поскольку эти области не выходят на чердак.

На вальмовой крыше вентиляционные отверстия могут быть равномерно распределены по всем 4 сторонам здания.

Стоит ли использовать чердачные вентиляторы с электроприводом?

Когда этим летом в моем доме умерли вентиляторы на чердаке, я решил, что пришло время заменить их. Получив несколько цитат и проведя больше исследований, чем я когда-либо делал для любого из моих отчетов колледжа, я понял, что замена моих чердачных вентиляторов с электроприводом будет огромной ошибкой.

Исследование за исследованием показывают, что чердачные вентиляторы с электроприводом не экономят затраты на электроэнергию. Пассивная вентиляция на сегодняшний день является лучшим способом вентиляции чердака. Основные проблемы с чердачными вентиляторами с электроприводом приведены ниже.

• Слишком много энергии. Экономия, которую вы получаете за счет снижения нагрузки на кондиционер, обычно съедается повышенным энергопотреблением проводного чердачного вентилятора. Солнечные модели не имеют этой проблемы, но они могут стоить в четыре-пять раз дороже проводного устройства.
• Создает давление на чердаке. Мы только что сделали все расчеты относительно размера вентиляционного отверстия и чердачного вентилятора с электроприводом, который может серьезно изменить уравнения. Часто, когда установлен чердачный вентилятор с электроприводом, он вытягивает столько воздуха, что в конечном итоге вы высасываете воздух из кондиционируемых помещений и увеличиваете расходы на коммунальные услуги выше, чем они были бы без вентилятора.

Джо Лстибурек из Building Science Corp. формулирует это следующим образом:

«Для того, чтобы вентилятор работал, воздух должен поступать снаружи, а не вытягиваться из дома, поэтому это означает, что потолок чердака должен быть герметичный. Если мансардный потолок герметичен, вентилятор не нужен. Ваши деньги лучше потратить на что-то другое».

У Мэтта Райзинга на строительной выставке есть отличное видео о вентиляции чердака и чердачных вентиляторах, которое вы должны посмотреть ниже.

Вентиляция чердака для старых домов

Крыши первых американских домов были сделаны из металла, черепицы, дерева или шифера. Выбранный материал был непосредственно прикреплен к деревянной обрешетке, а это означало, что крыша была достаточно пористой, чтобы пропускать воздух, что обеспечивало некоторую естественную вентиляцию, что делало ненужными отдельные вентиляционные отверстия.

Только в конце 1800-х годов битумная кровля стала более распространенной. Непрерывная обшивка крыши также стала более стандартной, что позволило кровельщикам использовать войлок для улучшения влагозащиты дома. Но без надлежащего притока воздуха эти дома были подвержены:

• Обледенение при более низких температурах
• Тепловое повреждение черепицы
• Влага на чердаках

Дома, построенные до и в 1950-х годах

Другими словами, более плотные кровельные конструкции уступили место необходимости в лучшей вентиляции. Однако строительные стандарты для естественной вентиляции не появлялись в письменной форме до 1940-х годов. Тем не менее, дома, построенные до и в течение 1950-х годов, имели мало уплотнений и обильные утечки воздуха. В эти дома свободно поступало столько воздуха, что проблемы с влажностью в помещении возникали редко.

Вентиляционные отверстия на крыше тоже были редкостью, и если они и были включены в дизайн дома, то их было немного. Другими словами, они не работали эффективно. Если у вас старый дом, прогуляйтесь на улице и загляните под окна. Регулярно расположенные вентиляционные отверстия означают, что вы в хорошей форме. Отдельные вентиляционные отверстия очень похожи на регистры печи, а непрерывные вентиляционные отверстия выглядят как длинная узкая алюминиевая полоса, идущая по всей длине софита.

Традиционный фронтон с невентилируемым потолком

Небольшое предостережение при установке вентиляционных отверстий

Если вы не видите только что описанных вентиляционных отверстий или их разбросано лишь несколько, возможно, вам потребуется установить некоторые из них. С тех пор во многих старых домах был проведен капитальный ремонт, который включает в себя устранение утечек воздуха и новую современную изоляцию от уплотнителей. У вас может быть дом, который был построен под деревянную черепицу, но был переделан под битумную черепицу. Все эти вещи служат для изменения степени воздухообмена на чердаке и в вашем доме в целом.

Это означает, что воздух внутри, вероятно, будет гораздо более влажным, чем 100 лет назад, и ваш чердак и крыша могут быть подвержены риску повреждения, вызванного льдом, плесенью или чрезмерным нагревом, что резко сократит срок службы черепицы. .

Приступая к установке, оставьте вентиляционные отверстия на равном расстоянии друг от друга и разместите их с обеих сторон крыши. Также держите их свободными от препятствий, включая чердачную изоляцию; это никогда не должно быть ближе чем на три дюйма к вентиляционному отверстию. Просто снимите любую изоляцию, если она сделана из стекловолокна, или, если у вас есть продуваемая изоляция, сгребите ее от вентиляционных отверстий длинными садовыми граблями или мотыгой.

Если вы не уверены, какой тип изоляции у вас в старом доме, будьте осторожны и проверьте его на наличие асбеста. Перемещение или иное нарушение этого типа изоляции может привести к выделению волокон асбеста, которые могут попасть в ваши легкие и вызвать серьезные проблемы со здоровьем в будущем.
