Вентиляция в газобетонном доме: Вентиляция в доме из газобетона: устройство

Содержание

Видео — Вентиляция в газобетонном доме

Вентиляция в доме из газобетона – очень важный элемент системы коммуникаций, без которого безопасно и комфортно эксплуатировать жилье не удастся. Но, по каким-то причинам, существует, что-то вроде мифа, что если стены «дышат» значит, дом может не вентилироваться, а если мы еще и закроем дом, какими-либо материалами «не дышащими», то нам понадобится в этом случае еще и принудительная вентиляция.

Газобетон – популярный и качественный современный строительный материал, который обеспечивает прекрасные прочностные и теплоизоляционные характеристики.

Промежуточные итоги:
1. Кратность воздухообмена нормируется в зависимости от размера помещения и количества потребителей кислорода — людей, газовых плит и тд., а также в зависимости от типа притока: естественный или механический.
2.

Нормируется содержание в воздухе помещений СО2, паров Н2О и ряда веществ по СанПиНам.
3. Цель вентиляции – удаления газов образующихся в помещении: СО2, пары воды, продукты распада, полимеров.
4. Не нормируется электростатические характеристики воздуха — содержание аэроинов, что позволяет критиковать системы с механическим побуждением.

Выводы:
1. Газообмен через стены может быть отличен от нуля.
2. Движущая сила газообмена – разница концентраций.
3. Для того, чтобы обходится без вентиляции и не ощущать дискомфорта, нужно не менее 750 кв.м. стен с R г.п. < 2 м2•ч•Па/мг на каждого обитателя.
4. Если нет прямого продувания стен, газообменных свойств, традиционных конструкций не хватит для обеспечения требуемого качества воздуха помещений.

← назад в раздел

ТОП-9 вопросов о газобетоне и наши ответы на них.

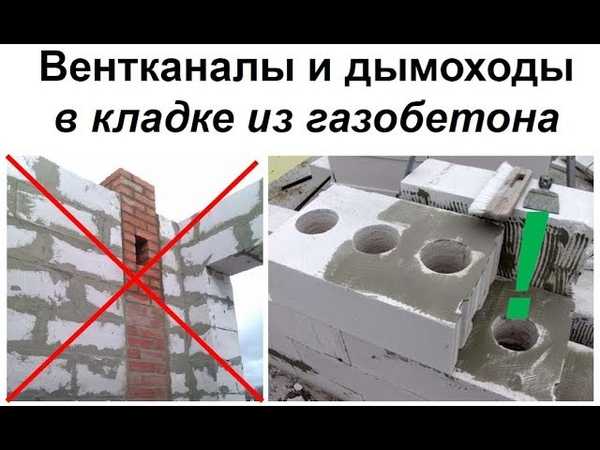

Устройство вентканалов и дымоходов
Строительство в России | Стеновые материалы | Газобетон. Развитие и перспективы

Обратный звонок

Телефон*

Нажимая на кнопку «Перезвоните мне», я даю согласие на обработку персональных данных

Получить консультацию

Ф.И.О.*

Телефон*

Ваш вопрос*

Нажимая на кнопку «Отправить», я даю
согласие на обработку персональных данных

Добавить отзыв

Ф. И.О.*

Телефон*

Текст отзыва*

Нажимая на кнопку «Отправить», я даю
согласие на обработку персональных данных

Войти

Пароль

Забыли свой пароль?

Нажимая на кнопку «Войти», я даю
согласие на обработку персональных данных

Впервые на нашем сайте?
Зарегистрируйтесь – это недолго!

Регистрация

Логин *

Пароль *

E-mail *

* — поля, обязательные для заполнения

Нажимая на кнопку «Зарегистрироваться», я даю
согласие на обработку персональных данных

Напомнить пароль

E-mail

Написать ген. директору

Прежде чем Вы перейдёте далее выберите, пожалуйста, Ваш регион*:

* В зависимости от региона, цены на продукцию, доставку и иные услуги, могут отличаться

Zenit HECO 350 на объекте Виктора Борисова

Виктор Борисов ведет блог про современные технологии для комфортной жизни. Недавно он поделился с читателями объектом, на котором Виктор совместно с Иваном Константиновым выполнил полный комплекс работ по установке системы отопления и вентиляции.
В одноэтажном газобетонном доме с плоской кровлей площадью 116 м² были установлены воздушный тепловой насос C&H на 12 кВт и приточно-вытяжная установка с рекуператором тепла и влаги TURKOV Zenit HECO 350. Рекуператор обеспечит жителей дома свежим и чистым воздухом с минимальными эксплуатационными расходами.

«Недавно мы с Иваном Константиновым завершили очередной объект, на котором выполнили полный комплекс работ по установке системы отопления и вентиляции. Дом очень красивый и технологичный, поэтому я решил поделиться с вами деталями этого объекта.

Смотрим!
Это современный одноэтажный газобетонный дом с плоской кровлей площадью 116 квадратных метров. Строительство дома началось в конце прошлого года с использованием самых передовых технических решений. Дом имеет 3 спальни, два санузла, сауну и большую кухню-гостиную.
Помимо консультаций на этапах строительства, мы с Ваней полностью взяли на себя задачу по поставкам, проектированию и монтажу системы отопления и вентиляции. В районе строительства отсутствует магистральный газ поэтому выбор теплового насоса уже был предопределён. А т.к. современный дом невозможен был системы приточно-вытяжной вентиляции, то было принято решение эффективно совместить две этих системы точно также, как я сделал в своём собственном доме.

Начинаем с расчёта теплопотерь и проектирования схемы магистралей. Мы будем подавать воздух с учётом теплопотерь в каждом конкретном помещении, возвратный воздух будет забираться на полу в холле. К рециркулируемому воздуху будет подмешиваться свежий и чистый уличный воздух, который будет подаваться через рекуператор.

Вытяжной воздух забирается в санузлах и подаётся в рекуператор.

После того, как была организована доставка теплового насоса и рекуператора — выезжаем на монтаж.

Большая часть привезённых комплектующих для системы отопления и вентиляции. Здесь около тонны оцинкованного металла.

Сначала делаются отверстия под воздуховоды в несущих стенах и перегородках. Газобетон просто так сдаваться не хочет, пришлось попотеть. Перегородки в доме сделаны из силикатного кирпича — его демонтировать гораздо проще.

Начинаем сборку внутреннего блока теплового насоса. К нему нужно пристыковать всасывающий и подающий воздуховоды и уже в таком виде монтировать.

После этого переходим к утеплению воздуховодов, сборке, проклейке швов. Эта работа заняла два дня.

Далее устанавливаем внешний блок теплового насоса на заранее изготовленную раму на отдельном фундаменте рядом с домом и прокладываем фреоновую магистраль.

Вальцуем трубки и вакуумируем магистраль теплового насоса. Также монтируем на стене приточно-вытяжую установку с рекуператором.

Внутри дома завершаем монтаж воздуховодов и передаём объект штукатурщикам. Общее время, которое потребовалось на монтаж данной системы — 4 рабочих дня. Так быстро получилось благодаря грамотному проектированию и слаженной работе.

Строительство идёт очень быстро, разница между этой и следующей фотографией всего 1 месяц.

Зачем тянуть время если уже можно заниматься благоустройством сада?

Остался заключительный этап — пуско-наладочные работы и балансировка системы. В качестве системы отопления мы использовали воздушный тепловой насос Cooper&Hunter полупромышленной серии. Он способен работать на обогрев даже при -20 градусах по Цельсию и выдавать до 12 кВт тепла.

Внутри дома установлены все подающие магистрали. В дальнейшем они будут скрыты за потолком из гипсокартона.

Раздающие решетки расположены вдоль внешних стен в соответствии с расчётными теплопотерями для каждого помещения. Везде использовали компактные однорядные решетки размером 100х200 мм. На фото решетка закрыта плёнкой т.к. мы их закрывали на период штукатурных работ.

Спальня с огромными панорамными окнами. С учётом теплопотерь здесь потребовалось разместить две раздающих решетки.

А в соседней спальне, где всего лишь одно окно — достаточно одной решетки.

Возвратный воздуховод на полу в холле. Он также будет зашит в гипсокартонный короб. Здесь же установлен рециркуляционный сетчатый фильтр многократного использования.

Раздающие решетки в огромной кухне-гостиной. Чтобы система была сбалансирована здесь потребовалось разместить 4 раздающих решетки и ещё одна решетка находится в прихожей (в дальнем правом углу).

После монтажа берём анемометр и балансируем систему — нужно сделать так, чтобы в каждое помещение подавалось строго определённое количество воздуха. Для этого на всех ответвлениях от магистрали установлены клапаны расхода воздуха. Настраиваются они один раз и навсегда.

А вот сердце всей отопительной системы. В доме нет отдельного технического помещения и всё оборудование было размещено на стене и потолке в комнате отдыха (душевой) перед сауной. Слева на фотографии у нас приточно-вытяжная установка с рекуператором тепла и влаги — Turkov Zenit HECO 350. Она забирает свежий воздух с улицы, фильтрует его и нагревает энергией, которая забирается из грязного вытяжного воздуха, выбрасываемого на улицу. Справа — внутренний блок воздушного теплового насоса, к которому подаётся свежий воздух от рекуператора.

Такая система позволяет убить двух зайцев одновременно — система отопления совмещается с системой вентиляции. И такая система получается дешевле, чем если отдельно делать систему отопления (например, тёплые полы) и отдельно систему вентиляции.

Кроме этого использование теплового насоса позволяет платить за отопление в 3 раза меньше, чем при использовании других источников тепловой энергии (прямой нагрев электричеством, дизельное топливо, сжиженный газ).

Пульты управления двух систем. Слева — тепловой насос C&H, справа — рекуператор Turkov. Первым можно управлять дистанционно с помощью адаптера IR-wifi, второй имеет штатный модуль Wi-Fi и своё собственное приложение для смартфона.

Монтаж и отладка системы отопления и вентиляции на этом объекте завершена, но строительство ещё продолжается — осталось ещё немного и осенью можно будет заселяться».
