особенности и варианты, эффективность, способы улучшения

Дома, называемые хрущевками, были построены в 60-70-х годах прошлого столетия. Они проектировались и создавались по ускоренной программе, из-за чего не учитывали многие факторы, связанные с продолжительностью эксплуатации. Сейчас технологический процесс позволяет использовать в домах современное оборудование, на работу которых не рассчитана старая вентиляция. Чтобы правильно подобрать элементы системы, нужно понимать, как функционирует вентиляция в пятиэтажном доме. Схемы и планировка каналов определяются этажностью.

Содержание

Устройство вентиляционной системы
Основные схемы
Вентиляция на кухне
Вентиляция в санузле
Способы улучшения вентиляции своими руками
Обеспечение циркуляции воздуха в квартире

Устройство вентиляционной системы

Вентиляция из каждой квартиры старого дома выводится в общую трубу, затем на крышу

В малоэтажных хрущевках вентиляция рассчитывалась на работу в окружающей среде. Воздушные массы поступают в квартиры и вытесняют застоявшийся поток. На каждый этаж выводится вентиляционный канал. Благодаря симметрии планировки постройки можно устанавливать простейшую систему, которая проходит около кухни и туалета. На последнем этаже трубы объединяются в общую шахту и выводят воздух на улицу.

Основные проблемы, связанные с эксплуатацией вентиляции:

Плохая работа всей системы в хрущевке. Если она отмечена во многих квартирах, очаг неисправности находится в шахте или выходном отверстии.
Низкая эффективность по одному этажу. Причина – забился межэтажный канал.
Проблемы с выводом из одной квартиры. Основной причиной является засорение выходного канала.

Первые две проблемы устраняет управляющая компания или ТСЖ.

Если забился канал в одной квартире, можно провести его чистку. Для этого снимается решетка и продувается канальная труба, ведущая в шахту. Следует также прочистить и саму решетку. В случае отсутствия результата нужно обратиться в управляющую компанию, так как неполадки могут быть связаны с шахтой.

Основные схемы

На каждом этаже имеются входные и выходные отверстия для естественной вентиляции

В хрущевках используется два типа вентиляции, выбор которой зависит от количества этажей.

Если дом имеет несколько этажей, создается индивидуальная вентиляция. План включает в себя следующие элементы:

Выходные отверстия. Они выводятся на кухню и в санузел. В других комнатах используется проветривание.
Вертикальная шахта до крыши.
Выходное отверстие.
Каналы.

Также распространена межэтажная схема вентиляции в хрущевке из 5 этажей. Канал рассчитан на несколько квартир на этаже. Далее с него весь воздух поступает в общую вентшахту.

Вентиляция на кухне

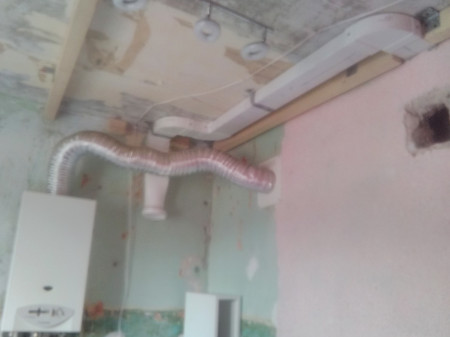

Для удаления продуктов горения газовой плиты необходима вытяжка на кухне

За нагрев воды в большинстве хрущевок отвечает кухонная газовая колонка. Она содержит большое количество взрывоопасного газа, поэтому ее эксплуатация и создание системы вентиляции должны учитывать следующие особенности:

Рекомендуется постоянно проветривать помещение. Лучше, чтобы форточка всегда была приоткрыта.
Колонку нельзя обкладывать кирпичной кладкой или помещать в шкаф.
При установке дверей обязательно делается зазор в нижней части площадью не менее 0,02 кв.м.
Вытяжка для колонки газовой в хрущевке выбирается в соответствии с мощностью устройства.

Соблюдение перечисленных требований и применение качественного оборудования сведет риск утечки газа и взрыва к минимуму. Благодаря хорошей вентиляции горячий воздух, который появляется при использовании колонки, будет насыщаться парами, становиться тяжелее и выдавливать газы наверх. Оттуда они попадают в вентиляционный канал и выводятся через окно.

Для устранения неприятных запахов и удаления грязного воздуха ставится вытяжка в хрущевке на кухне. Ее монтируют прямо над варочной поверхностью, чтобы захватить все обработанные воздушные массы.

Вентиляция в санузле

Вытяжное отверстие в ванной комнате

Ванная и туалет – это помещения с повышенной влажностью и большим скоплением горячей воды. Единственным способом отвода воздуха является вентиляция, поэтому она всегда должна быть в исправности.

Воздух в ванной нагревается, поднимается наверх и уходит в вентиляцию. Для воздухообмена делается вентиляционная шахта, рассчитанная на туалет и ванну. Если в квартире санузел раздельный, в смежной стене создается отверстие.

Способы улучшения вентиляции своими руками

Установленной в хрущевке вентиляции может быть недостаточно для качественного воздухообмена. Тогда системы дополняют разными техническими средствами: вытяжками или вентиляторами. Установить их можно самостоятельно, а расчеты, по которым будет выбрано оборудование, лучше доверить специалисту. Неправильный выбор грозит нарушением воздухообмена и задержкой влаги, из-за чего может образоваться плесень и грибок. Газовая колонка и вытяжка на кухне в хрущевке должны иметь соответствующие производительности.

Если система исправна, но ее эффективность невысокая, ставят вентиляторы. Есть два типа устройств:

Приточные. Они ставятся в стены и окна в любом положении кроме противоположного выходному отверстию.
Вытяжные. Затягивают грязный воздух в вентиляционный канал. Ставятся в выходном отверстии. Их нужно закрывать решеткой.

Для дополнительного притока кислорода используют вытяжки в хрущевке. Они применяются, когда система исправна, но ее мощности не хватает из-за применения современных устройств.

В месте подачи воздуха также ставят приточный клапан. Он не нарушает воздухообмен, при этом не позволяет попасть грязному воздуху обратно в помещение. Также он не дает возможности появиться конденсату. Ставится только в тех местах, где высокий риск скопления влаги – радиаторы, плиты, колонки. Работает по принципу локальной вентиляции.

Обеспечение циркуляции воздуха в квартире

Для принудительной вентиляции хрущевки необходимо устанавливать приточные клапаны с вентилятором

Очистки каналов недостаточно для получения нормального распределения воздушных масс по квартире. Для беспрепятственного перемещения воздуха нужно убрать пороги межкомнатных дверей, чтобы под ними был зазор толщиной 3 см. Также внизу двери можно просверлить несколько отверстий диаметром около 1,5 см и прикрыть их решеткой. В ванной и туалете отверстия делают с уклоном внутрь.

Если в доме стоят пластиковые окна, необходимо постоянно оставлять небольшой зазор в 1-2 мм для естественной циркуляции воздуха. Такой способ имеет свои недостатки в зимнее время года, так как щель может покрыться инеем.

Для модернизации схемы используют оконные вентиляторы, которые также называются клапанами. Их монтируют на створку окна либо в стене. Стеновые клапаны рекомендуется ставить за радиаторами отопления. Они могут быть оснащены различными датчиками и фильтрами для дополнительной очистки воздуха.

особенности и варианты, эффективность, способы улучшения

Вентиляция кухни с газовой колонкой

До появления в домах централизованной системы подачи горячей воды, подогрев осуществлялся газовыми колонками. Устанавливают оборудование на кухне, так как в этом помещении есть вытяжка.

Газовая форсунка в несколько раз превосходит по мощности и потреблению кислорода горелку газовой плиты. При монтировании оборудования вытяжку подключали напрямую к шахте, чтобы усилить тягу.

Для нормального горения колонки на 1 объем газа необходимо воздуха в 10 раз больше.

Нагретый воздух устремляется вверх. Если приток снаружи недостаточный, образуется обратная тяга. Из колонки начинает поступать угарный газ.

Учитывая объем кухни в хрущевке – площадь до 6 м2 и высота потолка 2,2 – 2,3 м, при работе газовой колонки воздух не кухне должен меняться со скоростью 20 объемов/час, обновляться полностью каждые 3 минуты.

Чтобы обезопасить себя от угарного газа, следует выполнять простые правила обращения с газовой колонкой:

во время работы колонки открывать форточку или окно для проветривания;
держать открытыми межкомнатные двери;
не загромождать оборудование, выдерживать минимальный зазор между колонкой и мебелью в 100 мм;
регулярно проверять вытяжку.

Как повысить качество работы вентиляции

Открытые форточки

Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.

Проветривание при помощи окон

Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.

При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.

Приточные клапаны

Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.

Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.

Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.

Вытяжные вентиляторы

В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.

Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.

Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.

На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).

Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.

Приточно-вытяжная вентиляция

Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.

Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.

Особенности хрущевки

классические хрущевки

Знаменитые хрущевки строились как временные дома и были рассчитаны на эксплуатацию в течение 50 лет. За это время население должны были обеспечить качественными квартирами. Планы изменились, и типовые пятиэтажки верно служат уже более 70 лет.

В домах устанавливалась передовая по тем временам система вентиляции. Она была рассчитана на естественное обновление воздуха.

Обязательная газификация жилых домов началась значительно позже. Сначала устанавливали плиты с баллонным газом. Позже штробили стены, тянули газовые трубы и ставили оборудование.

Естественная вентиляция была нарушена. Мощности вытяжных труб не хватало для нормальной работы газовой колонки. Стены и полы квартир были холодными, и появилась плесень.

Жители хрущевок не знали принципов работы вентиляции. Они по-своему устраняли причины холода, утепляли окна и стены, убирали лишние, по их мнению щели.

Как улучшить работу вентиляции

Следуя из всего, что описано выше причиной плохой работы вентиляции являются сами жильцы или обслуживающая компания, и третьего не дано.

В первую очередь следует уяснить всем жильцам, что устройство вентиляции в хрущевке организованно, как единая система, и нарушении ее в одном месте неизменно отразится на других.

На первом этапе необходимо проверить, как работает вентиляция. Для этого нужно взять тонкую полоску бумаги поднести ее к вентиляционному отверстию. Тот конец, который свободный от ваших рук, должен притягиваться к решетке. Вместо бумаги можно воспользоваться горящей свечой. Отклонение пламени покажет, есть тяга или ее нет. Если вы не можете понять есть движение пламени или бумажной полоски, откройте окно. Если и в этом случае пламя свечи будет гореть ровно, а бумажная полоска не будет стремиться к вентиляционному отверстию, то нужно уже принимать меры к чистке вентиляционных каналов.

Прочистить канал из квартиры вы сможете на небольшую глубину, насколько хватит длины вашей руки. Для этого можно воспользоваться обычным ершиком, которым хозяйки чистят бутылки или специальным сантехническим тросиком, и тем же ершом, но уже более крупных размеров. Постарайтесь максимально больше вытащить мусора и грязи из отверстия. Если и после этого тяга не будет восстановлена, значит, причина кроется далеко, и устранить ее смогут только работники соответствующих служб той компании, что обслуживает ваш дом.

Улучшить работу вентиляции, если тяга есть, но слабая, можно организуя воздухообмен между помещениями. Для этого необходимо сделать внизу всех межкомнатных дверей небольшие отверстия. А в пластиковых стеклопакетах установить приборы микроциркуляции.

Хорошим решением будет монтаж таких устройств, как стеновые приточные клапаны, которые могут монтироваться не только на стене, но и на окнах. Возможно, вам всего лишь нужно сделать перестановку мебели в доме, чтобы улучшить воздухообмен в квартире.

Если все вышеперечисленное не оказалось для вас полезным и не улучшило работу вентиляционной системы, тогда выход один – обращаться к специалистам, чтобы они помогли смонтировать принудительную вентиляцию.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

обеспечивать проникновение чистого воздуха в квартиры;
вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

с естественным притоком и вытяжкой;
с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к , расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

установка глухих стеклопакетов из металлопластика;
устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Что влияет на эффективность работы вентиляции

Из-за того, что вытяжка работает по принципу естественной вентиляции, установку любых механических систем план не предусматривает. В домах хрущевского типа на работу вытяжной системы влияет целый ряд факторов. К ним относятся:

Герметичность металлопластиковых окон нарушает естественное передвижение воздушных масс

Высотность здания. При использовании каналов-спутников в вытяжной системе проблема посторонних запахов в квартире будет незнакома жителям первых этажей, но хозяева, чьи квартиры располагаются выше, определенно пострадают, особенно тех, которые на пятом.
Наличие металлопластиковых окон и дверей. Герметичность данных конструкций нарушит естественное передвижение воздушных масс, что может привести к возникновению неприятных запахов из соседних кухонь и санузлов.
Планировка комнат. От плановой расстановки комнат также зависит эффективность работы вентиляционной трубы. В хрущевках планировка специально предусматривает проходную комнату, которая позволяет легко перемещаться воздуху из самых дальних углов квартиры к вытяжной решетке. И когда проводится перепланировка — это приводит к нарушению воздухообмена.
Материал вентиляционных каналов. Если поверхность вентиляционной шахты будет неровной, на ней начнут оседать грязь и жир. Со временем вентиляция просто зарастет мусором и перестанет нормально функционировать.

В перечне собраны основные факторы, влияющие на работу системы вентиляции, но есть еще два важных пункта — недобросовестная работа управляющей компании и минимальные знания жильцов в том, как устроена вентиляция дома.

Сотрудники ЖЕКа могут безответственно отнестись к процессу очищения вентиляционных шахт в доме, а безответственные жильцы самостоятельно затевают перепланировку в квартире, не понимая, что такие действия могут отразиться на качестве воздуха в квартире соседей. А также без предварительных расчетов противопоказано устанавливать мощные вентиляторы для вытяжки, потому что сильные потоки воздуха могут негативно отразиться на вентиляции соседей.

про насморк

Однако люди часто стремятся сделать все помещения изолированными, и в результате перепланировок и евроремонтов, когда удаляется вентиляция в полу в хрущевке, нарушается естественный воздухообмен между комнатами, отчего снижается эффективность вентиляции в целом. Подобная вентиляция устраивалась изначально для лучшего сохранения деревянного пола в жилых помещениях. Выглядит она, как решетки размером 10х10 см или 15-15 см, расположенные в углах комнат.

Вентиляционные каналы и шахты могут быть часто забиты строительным и иным мусором – это и осыпающиеся конструкции, которые находятся на крыше здания, вследствие их естественного разрушения, и различные отложения на стенках каналов вследствие жизнедеятельности людей, и мусор, залетающий снаружи с ветром.

Вентиляция будет работать плохо или не будет функционировать совсем, если при тридцатиградусной жаре открыть окна. При этом воздушные массы будут стремиться в подъезд и по лестничным клеткам подниматься к чердачной двери, одновременно частично попадая в квартиры верхних соседей.

Как выбрать вытяжку для газовых котлов и колонок?

Существует несколько разновидностей труб для монтажа системы вентиляции при установке газовой колонки.

Общим правилом является необходимость приобретения труб не менее 11 мм в диаметре. Интенсивность удаления продуктов сгорания при работе газового котла или проточной колонки напрямую зависит от диаметра трубопровода.

Лучшим вариантом будет приобретение труб диаметром 13 мм. Более широкие дымоотводы монтируют, если предусмотрено несколько точек водозабора при более мощном газовом оборудовании.

Существуют установленные требования к качеству материалов для вытяжки продуктов сгорания газовой колонки. Для эффективной, надёжной и безопасной работы требуется:

Повышенная гладкость внутренних стенок трубопровода (эквивалентная шероховатость не более 1 мм), чтобы не только газы, но и сажа беспрепятственно покидала коммуникации. Шероховатость выше разрешённых параметров создаёт благоприятные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности удаления газов.
Устойчивость труб к действию высокой температуры и агрессивной атаке химически активных соединений продуктов сгорания.

Окончательный выбор материала труб для вытяжки остаётся за хозяином. На него влияют не только соображения практичности, но и материальные возможности на данный момент.

Производители предлагают трубы разного качества, цены и срока службы:

Рекомендуем ознакомиться: Классификация и назначение промышленных дымоходов

Количество фитингов (а значит соединений и потенциальных протечек воздуха) напрямую влияет на герметичность будущей вытяжки. Плотность дымоотвода должна соответствовать классу В, а это минимум подсоса воздуха извне. Последний параметр для выбора – конфигурация труб для вытяжки:

обычные трубы с монтажом на фитингах,
гофрированные, гибкие,
коаксиальные.

Коаксиальная труба представляет собой сложную конструкцию, где одна труба вставлена в другую с достаточным зазором по диаметру. По внутренней трубе осуществляется отвод продуктов горения. По просвету между внешней и внутренней трубой принудительный поддув чистого воздуха извне в помещение.

Коаксиальная вытяжка из нержавейки имеет не только повышенную стоимость, но и ряд практических преимуществ:

Изолированность внутренней трубы + подача холодного воздуха не дают трубе нагреваться в процессе работы. Отпадает необходимость в дополнительной теплоизоляции, повышается безопасность.
В помещении пополняется содержание кислорода, который «забирает» газовая колонка при работе.

Альтернативой дорогостоящему коаксиальному дымоходу из стали является дешёвый двухканальный пластиковый трубопровод. Однако его срок службы значительно ниже.

Гофрированные трубы из нержавеющей стали можно назвать идеальными для монтажа бытовой газовой вытяжки: они удобны при сборке, имеют минимальное количество соединений, имеют высокую антикоррозийную устойчивость, их легко спрятать в шкафах. Это наиболее дорогие и наиболее долговечные трубы для дымоотвода при газовом оборудовании.

Устройство вентсистемы в хрущёвках

Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

Газовую колонку запрещается закрывать или декорировать.
Минимальный зазор до кухонной мебели 100 мм.
Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Как определить, что пора чистить вентиляционную систему

Если у вокруг вентиляционных входов накопилась пыль или паутина, значит пора проводить чистку всей системы.

Обращайте внимание на признаки, которые указывают на необходимость очередной чистки системы вентиляции. Вот простейшие из них: вокруг вентиляционных входов накапливается мелкая пыль, паутина, прочий мусор

В летнее время помещение быстрее нагревается, даже после самой тщательной уборки быстро появляется пыль

Это означает, что надо поскорее что-нибудь сделать для очистки атмосферы в помещении

В летнее время помещение быстрее нагревается, даже после самой тщательной уборки быстро появляется пыль. Это означает, что надо поскорее что-нибудь сделать для очистки атмосферы в помещении.

У многоквартирных домов в этом отношении следующая особенность: поскольку вентиляционная система является общей, загрязнения из множества квартир попадают в общую шахту, и постепенно та может забиться.

Определить, что пора чистить вентиляцию, можно и другими способами

Обращайте внимание на сквозняки, которые возникают при открывании входных дверей или окон. Если сквозняк был довольно заметным, а через какое-то время исчез или ослабел — пора вызывать работников ЖЭКа

Работоспособность вентиляции можно проверить при помощи зажженной спички

Работоспособность вентиляции можно проверить при помощи зажженной спички.

Можно для определения степени чистоты вентиляции воспользоваться и таким способом: поднесите к вентиляционному отверстию зажженную спичку. Не увлекайтесь — если поднесете спичку очень близко, а в вентиляционной шахте накопилась паутина, она может вспыхнуть. Аналогичную проверку можно провести с полоской тонкой бумаги — подойдет самая простая, газетная.

По ровному пламени, не отклоняющемуся в сторону декоративной решетки, прикрывающей вентиляционное отверстие, можно заключить, что шахта забилась и нуждается в срочной очистке. При нормальной циркуляции воздуха в домах пламя наклоняется в сторону шахты, а в некоторых случаях просто потухает. При таком его поведении очистка вентиляции необязательна, но если последний раз ее чистили не менее полугода тому назад, все же желательно провести небольшую работу.

Схемы естественной вентиляции в доме, в квартире

Вентиляция естественная (аэрация): вентиляция, осуществляемая под действием разности удельных весов (температур) наружного и внутреннего воздуха, под влиянием ветра или совместным их действием, а также под действием комплекса технических средств, реализующих воздухообмен (п.3.3 ГОСТ 34060-2017).

Дефлектор: устройство, устанавливаемое с оголовком специальной формы, создающее дополнительное разряжение воздуха за счет ветрового напора (п.3.9 ГОСТ 34060-2017).

Схема каналов естественной вентиляции в частном доме

В частном доме не выше 3 этажей, каждый канал естественной вентиляции начинается в вентилируемом помещении и заканчиваются в оголовке над крышей.

Схемы каналов естественной вентиляции в многоквартирном доме

На рисунке показаны варианты схем расположения каналов естественной вентиляции в многоквартирном доме.

В домах выше 5 этажей, как правило, применяется система каналов, поз. б) на рисунке. В этой системе имеется общий вертикальный канал, который проходит снизу вверх через все этажи. На каждом этаже, от вентиляционных решеток помещений, отходят вертикальные каналы — спутники, которые выше, на уровне следующего этажа, присоединяются к общему сборному каналу. Длина канала — спутника должна быть не менее 2 м.

В схемах вытяжной вентиляции с горизонтальным сборным каналом — в), и с теплым чердаком — г), в высотных домах, обычно применяют вариант с вертикальным сборным каналом и каналами спутниками из квартир.

В схемах вытяжной вентиляции с горизонтальным сборным каналом, и с теплым чердаком, на последних двух этажах длина каналов вентиляции невелика, и не обеспечивает необходимый расход воздуха. Чтобы устранить этот недостаток, проектом обычно предусматривают установку в каналах верхних этажей вытяжных вентиляторов. В проекте вентиляторы есть, а в квартирах их, как правило, нет.

Вытяжная шахта из «теплого чердака» поз. г), должна иметь высоту не менее 4,5 м от верха перекрытия над последним жилым этажом. В холодный период года температура воздуха в теплом чердаке должна быть не менее 14 °С.

Схема механической принудительной вытяжной вентиляции многоквартирного дома

По сравнению с естественной, система принудительной вытяжной вентиляции с механической вытяжкой в многоквартирном доме имеет следующие преимущества:

1. Обеспечивает постоянный и стабильный расход воздуха в вытяжных каналах квартир, не зависящий от температуры наружного воздуха и других климатических условий. Известно, что в помещениях с естественной вентиляцией, с повышением температуры наружного воздуха (летом), воздухообмен уменьшается вплоть до полного его прекращения. В зимнее время наоборот, воздухообмен значительно превышает нормы. А со сверхнормативным воздухом уходит и тепло. Расход электроэнергии на работу вентилятора компенсируется экономией тепловой энергии на отопление.
2. Отсутствует необходимость устанавливать вентиляторы в каналах естественной вентиляции квартир.

Правильное подключение кухонной вытяжки к вентиляционному каналу

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки, створка клапана перекрывает проход воздуха через вентрешетку.

Читайте: Как правильно сделать естественную вентиляцию в частном доме.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Система вентиляции в хрущевке: устройство, схема, частые проблемы и их устранение

Содержание

К хрущевкам относят постройки 60-70 годов прошлого века, которые проектировались по ускоренной программе и не рассчитаны на длительную эксплуатацию. С развитием технологий в квартирах стали использоваться современные оборудования, на работу которых не рассчитана вентиляция хрущевок. Это стало основной причиной частой неисправности вентсистем.

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

Входные отверстия на кухне и в сан/узле;
Вертикальную шахту до крыши дома;
Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

Нужно постоянно держать окна приоткрытыми;
Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Вентиляция в ванной и туалете

Назначение сан/узла явно предусматривает использование горячей воды. Ввиду отсутствия окон и других средств воздухообмена, вентиляция обязана быть постоянно исправной. Выходное отверстие вентканала присутствует во всех сан/узлах и служит единственным средством воздухообмена. Нагретый в закрытом помещении воздух поднимается и выталкивается наверх по вентиляции более холодными и тяжелыми воздушными массами. Вентшахта для воздухообмена в сан/узле является дополнительной и рассчитана только на ванну с туалетом, в отличие от основного канала, который очищает все остальные комнаты в квартире.

В квартирах с раздельным сан/узлом в смежной стене ванны и туалета прорезается отверстие, выходное отверстие служит средством втягивания воздуха с обеих комнат.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Чистка вентиляционных каналов

Прочистить вентиляцию можно самостоятельно. Для этого требуется снять решетку и прочистить ее, а следом и канал, пылесосом. Установить решетку на место и снова проверить вентканал – приложив вплотную лист бумаги или поднеся спичку. Если результаты неудовлетворительны, проблема неэффективности лежит в вентшахте на глубине, недоступной для подручных средств. В этом случае придется отказаться от самостоятельной прочистки и вызвать специалистов ТСЖ.

Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

В этой статье разберем особенности традиционных схем, тонкости обустройства вентиляции с принуждением и нюансы обустройства вентиляции канализационной системы.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Источник Источник https://aeroclima.ru/ventilyaciya/v-hrushhevke/
https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html

Вытяжка в пятиэтажном доме — Вместе мастерим

Известно, что дома «хрущевки» они возводились по ускоренной программе решения проблемы с жильем, поэтому хоть и были оснащены всеми необходимыми коммуникациями, но они рассчитывались на срок эксплуатации от 30 до 50 лет. Следующая важная недоработка в квартирах данного вида — это отсутствие нормальной вентиляционной системы.

Хрущевки имеют главную недоработку — отсутствие нормальной вентиляционной системы

Как работает вентиляционная шахта

Квартиры в хрущевках оснащены парой вентиляционных каналов (в кухонной зоне и ванной комнате). Отработанный воздух вытягивался через эти отверстия в общую вентиляционную шахту с выходом на крыше.

Немного позже архитекторы пересмотрели свои проекты и внесли более современные изменения. Обновленная система вентиляции в хрущевках основана на использовании каналов-спутников, которые выводятся в основную шахту и подключаются через этаж. Они располагаются на порядок выше уровня квартиры, чтобы воздушные массы смогли разогнаться при вытягивании. Такое устройство вентиляции состоит из железобетонных блоков, которые поставляются на строительную площадку уже в готовом виде.

По проекту у каждого спутника должна быть специальная заглушка. Она предназначена для того, чтобы когда воздух из квартиры вытягивается в спутник, он не проникал в чужие квартиры, а упираясь в заглушку выходил через общую шахту. Из-за безответственной установки очень часто их попросту забывали поставить, поэтому воздух из квартиры может попасть прямо к соседям на этаж выше. В многоэтажных домах хрущевского типа не редкость, когда жители знают, что готовили на обед соседи снизу.

Возникает вопрос о том, где подевались заглушки и кто виноват, что неправильно работает в хрущевках схема вентиляции? Блоки должны были закрываться (по надобности) в процессе их установки, строителями. Однако из-за того, что больше обращали внимание на объемы строительства, а не на его качество такие сбои не были редкостью.

Что влияет на эффективность работы вентиляции

Герметичность металлопластиковых окон нарушает естественное передвижение воздушных масс

Высотность здания. При использовании каналов-спутников в вытяжной системе проблема посторонних запахов в квартире будет незнакома жителям первых этажей, но хозяева, чьи квартиры располагаются выше, определенно пострадают, особенно тех, которые на пятом.
Наличие металлопластиковых окон и дверей. Герметичность данных конструкций нарушит естественное передвижение воздушных масс, что может привести к возникновению неприятных запахов из соседних кухонь и санузлов.
Планировка комнат. От плановой расстановки комнат также зависит эффективность работы вентиляционной трубы. В хрущевках планировка специально предусматривает проходную комнату, которая позволяет легко перемещаться воздуху из самых дальних углов квартиры к вытяжной решетке. И когда проводится перепланировка — это приводит к нарушению воздухообмена.

Материал вентиляционных каналов. Если поверхность вентиляционной шахты будет неровной, на ней начнут оседать грязь и жир. Со временем вентиляция просто зарастет мусором и перестанет нормально функционировать.

А также без предварительных расчетов противопоказано устанавливать мощные вентиляторы для вытяжки, потому что сильные потоки воздуха могут негативно отразиться на вентиляции соседей.

Причины сбоев в работе вентиляции в кухонной зоне

Основная проблема неприятных запахов на кухне — вентиляционная труба, которая сильно засорена жировыми отложениями и пылью. И чем меньше становится диаметр отверстия в трубе, тем слабее тяга воздуха. Подумайте о том, что может проникнуть в вашу комнату из такой грязной шахты, если сосед установит у себя сверхмощное вытяжное оборудование. Ответ прост. Все запахи из кухни соседей активно переместятся к вам в квартиру.

Вентиляционная система на кухне в хрущевке вообще не предназначена для использования мощных современных вытяжек. В противном случае используя такие приборы при условии минимального поступления свежего воздуха, в кухне может образоваться пониженное давление. Для восстановления баланса воздуха в кухню подтянуться воздушные массы из помещений, если их не хватит, то начнет тянуть из вытяжки в ванной комнате.

В старых домах хрущевского типа всего 5 этажей и кухни часто оснащались газовыми колонками.

В этом случае категорически запрещается использовать и устанавливать систему вентиляции принудительного характера. Она может спровоцировать нарушение тяги и выброс углекислого газа не в шахту, а в квартиру. Старайтесь придерживаться всех правил безопасности, чтобы оградить не только себя и свое жилище, но и весь дом от неприятных последствий.

Как исправить ситуацию

Перекладывать вину за создавшуюся проблему со строителей на коммунальные службы не стоит, потому что схема вентиляции в хрущевке сама по себе далека от идеала. Не стоит выяснять кто прав, а кто виноват, лучше сразу приступать к исправлению ситуации.

Чтобы проверить работу вентиляции необходимо взять листок бумаги и поднести его к вентиляционному отверстию

Чистим вентиляцию. Забитую вентиляцию панельного или кирпичного дома нужно очищать регулярно. Для домашнего использования подойдет обычный ершик для посуды, но лучше использовать металлический ерш с длинной ручкой, который используют когда чистят дымоход. Заводим его как можно глубже и стараемся почистить активно и тщательно. Вся грязь и пыль, которая выйдет, собирается с помощью пылесоса.

На следующем этапе постарайтесь восстановить приток воздуха в помещение. При установленных метало-пластиковых окнах рекомендуется обратиться на фирму, которая занималась их монтажом, чтобы мастера установили специальные клапаны для циркуляции воздуха или отрегулировали уже имеющиеся.

На четвертом этапе важно восстановить воздухообмен в квартире. Если обеспечить полную изоляцию от притока воздуха извне, а оставить открытыми только двери между комнатами и вентиляция заработала, то это говорит о нарушенной циркуляции воздуха. План его восстановления заключается в том, чтобы просверлить несколько отверстий в нижней части двери или передвинуть мебель, чтобы она давала возможность воздуху свободно перемещаться по всей квартире.

Когда все испробованные установки и перестановки не помогают, то придется вызывать специалистов, которые помогут оборудовать вентиляционную систему принудительного вида. Эта мера является самой категоричной и используется в случае, когда все другие способы не принесли результатов.

Поймите, что если все соседи проведут данные процедуры, да еще и обратятся в ЖЕК для ускорения процедуры очистки вентиляционной шахты, то не важно, сколько этажей в вашей хрущевке вытяжная система будет работать как новенькая.

Каждый из жильцов дома должен понимать, что устройство вентиляции это единая система, которая если нарушается в одном месте, то это отразится и в других квартирах.

«Хрущевками» называют дома, которые строились еще в 60-е годы прошлого века. Как свидетельствуют архитекторы того времени, их сооружали по ускоренной программе решения жилищной проблемы. Следовательно, был предусмотрен относительно небольшой срок эксплуатации таких домов – от 25 до 50 лет. Они оборудовались всеми требуемыми, на то время, инженерными системами. В том числе, присутствовала естественная вытяжная вентиляция, некоторые дома снабжались горячей водой с помощью газовой колонки.

Схема вентиляции в хрущевке

Вентиляционная система в таких домах предусмотрена, как осуществление естественного воздухообмена. Так, через естественные щели в деревянных окнах и неплотных дверях, воздух поступал извне. Перемещаясь по всем помещениям, он устремлялся в вытяжной канал, оборудованный на кухне и дополнительный – в ванной.

В санитарных комнатах, ванной и туалете, если они были раздельными – был устроен один вентканал (над ванной). Между этими помещениями предусматривалась форточка, которую, в основном, держали открытой, кроме того времени, если кто-то «нежился» в ванной. Благодаря этому небольшому окошку, все запахи поднимались вверх и уходили в вентиляционное отверстие.

Отработанный воздух из каждой квартиры попадал в вентиляционную шахту с выходом над крышей. В 70-е годы, в планирование хрущевок, были внесены дополнения и некоторые дома стали строить с дополнительным вентканалом для туалетов.

Еще один реализованный в те годы вентиляционный проект – каналы-спутники. Они представляют собой готовые железобетонные блоки, выполненные в заводских условиях, которые поступали на строительные площадки в готовом виде. Принцип их функционирования заключался в подключении к общей шахте ряда каналов-спутников. Со схемой подсоединения – через этаж. Так, первый этаж подключался в канал, второй – в первый, через 2,5 метра третий – в шахту, четвертый – к третьему.

Кстати. Планировалось, что воздух, из квартиры, выведенный в канал-спутник, никак не будет соприкасаться с воздухом из других квартир, так как их закроют заглушками. Но то ли очень спешили построить, то ли на чем-то сэкономили, но в домах с такой вентиляцией соседи сверху всегда знают меню обеда соседей снизу.

Кроме того, устраивалась вентиляция в полу в хрущевке. Такой воздухообмен нужен был исключительно в домах, где укладывали полы из дерева. Половую доску устанавливали на деревянные лаги, а в углу каждой комнаты монтировали вентиляционную решетку. Поступающий из окон и дверей воздух проходил не только по комнате, но и попадал под пол, выгоняя оттуда застоявшийся воздух и влагу.

Таким образом, дерево долгое время не поддавалось гниению. Многие жители хрущевок, где была установлена вентиляция в полу, не понимали ее назначения и закрывали вентиляционное отверстие, о чем потом сожалели, когда приходилось менять полы.

Проблемы воздухообмена в хрущевке

Как бы там ни было, но продолжительность жизни таких домов увеличили до 100-150 лет и людям, проживающим в них, приходится мириться с таким положением дел и пытаться исправить первоначальные огрехи в строительстве, которые с годами только усугубляются. Каковы же могут быть причины некорректной работы вентиляционной системы в хрущевках?

Для начала нужно отметить принцип работы естественной вентиляции, которая была первоначально заложена. Заключается он в притоке свежего воздуха из окон и дверей (лестничных клеток) и удалению отработанного – через вентиляционные отверстия в ванной комнате и на кухне.

Важно! Естественный воздухообмен возможен в холодное время года, когда ощутима разница температур между помещением и улицей. В остальное время его можно классифицировать, как вялотекущий либо отсутствующий.

Первой причиной нарушения нормальной работы вентиляции являются современные металлопластиковые окна и двери с уплотнителями. Жители хрущевок, построенных из панелей, достаточно серьезно ощущают на себе насколько «холодный» этот строительный материал. Потому и меняют на современные и герметичные окна и двери, не создающие сквозняков в квартирах. Однако, такие конструкции не пропускают свежий воздух в помещение. В результате – появляется запах туалета, из вытяжного канала в ванной дует и по всей квартире распространяются кухонные амбре.
Жители первого, второго и третьего этажей пятиэтажного дома не имеют проблем с запахом из вентиляционной трубы – мимо них он благополучно проходит. Зато жильцы верхних ярусов практически постоянно ощущают на себе подобные неудобства.

Планировка квартир в хрущевках не отличается дизайнерскими решениями. Совмещенные комнаты, одна из которых проходная, кухня 5,5 кв. м – просто вынуждали своих владельцев заниматься самостоятельной перепланировкой. В комнатах делали отдельные входы, увеличивали кухню за счет ванной, закрывая вентиляционное отверстие, так как оно мешало. Все это «тормозило» или вовсе прерывало воздухообмен.
Вентиляционный канал, выполненный из железобетонных конструкций, имеет шершавую поверхность, которая многие годы собирала жировые отложения, копоть, пыль. Канал «зарастал», постепенно сужался, пропуская все меньше отработанного воздуха, но его никогда не чистили.

Система вентиляции в хрущевках на кухне, при использовании современных кухонных вытяжек и отсутствии поступления свежего воздуха, создает в помещении пониженное давление. Чтобы заполнить воздухом опустевшее пространство, кухня заполняется воздушными массами из других помещений. Если же и его не хватает, то начинает дуть из вытяжки в ванной комнате.

Вентиляция в хрущевке в ванной и туалете

Основной вытяжной канал находится на кухне, а обслуживающий ванную комнату и туалет считается дополнительным, так как суммарный объем воздуха, проходящий через него небольшой. Выяснив причину плохой тяги, нужно проанализировать работу всей системы. Особенно здесь важно наличие полноценного притока, который не сможет «прервать» кухонная электрическая вытяжка. Если основная причина кроется именно в этом, то необходимо установить оконные или стеновые приточные вентиляторы. Эти приспособления восстановят приток свежего воздуха. Их монтаж не требует специальных знаний, но при желании можно воспользоваться и услугами специалистов.

Также, в вентиляционное отверстие, находящееся в ванной или в туалете, устанавливают вытяжной вентилятор. Благодаря ему не будет застаиваться влага и неприятные запахи в санитарных помещениях, а кухонная вытяжка не сможет вытягивать воздух из дополнительного вентиляционного отверстия.

Важно! Установив такой вентилятор, помните, во время его работы дверь в санитарную комнату должна быть приоткрыта. Кроме того, рекомендуется вставлять не только вентилятор, но и вентиляционную решетку, через которую воздух будет уходить и при неработающем устройстве.

Вентиляция на кухне с газовой колонкой

Многие хрущевки были оснащены газовыми колонками для подачи горячей воды. Очевидно, что газовое оборудование одно из самых взрывоопасных в неумелых руках. Одно дело, когда газовый котел или колонка, установлены в отдельном помещении с соблюдение всех норм правил пользования бытовым газовым оборудованием, другое – на кухне площадью 5,5 кв. м.

Угарный газ не только вреден для здоровья, его скопление может привести к непоправимым последствиям. Потому, его полное сгорание имеет большое значение. Так, для сгорания 1 куб. м газа требуется 10 куб. м воздуха, что должно обеспечиваться тягой дымоходного канала. Естественная тяга образуется за счет разницы удельного веса горячих продуктов сгорания и более холодного атмосферного воздуха, поступающего в топку.

Когда дует из вентиляционного канала, это говорит о недостатке притока свежего воздуха. Если из кухонного вентканала уходит воздух, в квартире снижается давление, в результате образовывается обратная тяга. Чтобы этого не происходило необходимо обеспечить приток, например, установив обратный клапан.

В помещениях, где расположена газовая колонка, необходимо соблюдение некоторых правил:

Запрещено закрывать колонку шкафчиками, дверцами.
Расстояние до ближайшей мебели должно быть не менее 5-7 см.
Металлопластиковые окна в любое время года должны быть приоткрыты на 3-5 мм, для поступления воздуха в помещении.
Высота помещения – не менее 2 м.
Площадь отверстия под дверью – не менее 0,02 кв. м

Вентиляция в хрущевке на кухне, где установлены газовые колонки, не разрешено устраивать принудительную вытяжную вентиляцию. Это может привести к нарушению тяги, из-за чего угарный газ не будет выходить в дымоход, а подтянется в помещения квартиры. Выполнение всех несложных правил обезопасит жителей хрущевок от непредсказуемых последствий.
