Вентиляция для теплицы своими руками

01.06.2020

Вентиляция для теплицы своими руками

Определенные показатели температуры воздуха, влажности, чистоты принципиальны для хорошего роста растений, как в условиях открытого грунта, так и в теплице. Поэтому при постройке парника стоит заранее продумать систему вентиляции, при которой культуры будут, активно расти и плодоносить, принося владельцу богатый урожай.

О необходимости создания вентсистемы в теплице, вариантах ее обустройства будет подробно рассказано в следующих разделах статьи.

Причины, по которым обязательна организация вентиляции в теплице

В помещении, в котором предполагается выращивать овощи, фрукты, ягоды или цветы важно создать благоприятную локальную атмосферу, обеспечить соблюдение баланса температурных показателей, оптимальной влажности воздуха, исключить процессы образования конденсата. Все эти задачи способна выполнить правильно организованная вентсеть. Вентиляция в парнике обязательна по целому ряду причин:

1. Парник сооружается для того, чтобы была возможность получить комфортную температуру для выращивания культурных видов растений в любое время года и вне зависимости от условий внешней среды. Однако если в тепличном пространстве будет слишком жарко и душно, то растения могут погибнуть от нехватки свежего воздуха, поэтому в парнике нужно организовать качественный воздухообмен.
2. Растения не только поглощают воду из почвы, но также выделяют влагу в атмосферу, что особенно ощущается в замкнутом тепличном пространстве. Если этой влаги будет слишком много, то из газообразного состояния она перейдет в жидкое состояние и осядет в виде конденсата на поверхности. Избыток влаги также губителен для культур, как и ее нехватка. Вентсистема поможет регулировать параметры влажности в парнике, создавая максимально комфортный микроклимат для роста овощных и ягодных культур, цветов.
3. Если в теплице будут наблюдаться повышенная влажность и духота, то в таких условиях начнут активно размножаться грибки и плесень, болезнетворные микроорганизмы. Обеспечив качественный воздухообмен в парнике можно избежать подобных негативных последствий и сохранить урожай в целостности. Кроме того, только при достаточном количестве свежего воздуха происходит активный рост и развитие растений.


Вентиляцию в парнике можно организовать разными способами и ниже будут рассмотрены некоторые варианты создания воздухообмена, а также приведены рекомендации по их правильному обустройству.

Типы вентсистем для теплиц: обзор особенностей и ключевых характеристик

Наладить эффективный воздухообмен в пространстве парника можно созданием естественной или принудительной вентиляции. Первый вариант – бюджетный, однако он потребует постоянного контроля над  продуктивностью системы, чтобы при необходимости внести коррективы в ее работу.

По этой причине естественная вентиляция будет оптимальным выбором для небольших по площади тепличных помещений. Полностью автоматизированная принудительная вентсистема может работать автономно, без контроля человека, но при этом ее сооружение обойдется дороже, а сама система будет более сложной, включающей в себя различные приборы и устройства. Ниже подробно разберем особенности естественной и автоматизированной вентсистем для теплиц.

Естественная вентсистема в парнике

Естественный воздухообмен в парнике организуется простым проветриванием, то есть в помещении будет нужно время от времени открывать окна, двери, форточки. Эти конструкции в теплице можно располагать на разном расстоянии друг от друга, но есть одно правило, которое обязательно следует соблюдать: чем меньше размер форточек, тем ближе друг к другу они должны находиться.

Желательно сделать одинаковое количество вентпроемов. Это важно для обеспечения баланса между поступающим свежим воздухом и удаляемыми отработанными воздушными массами. А вот располагать такие проемы специалисты советуют на разной высоте  — приточные форточки должны находиться ближе к уровню пола парника, вытяжные  —  в кровле сооружения.

Когда в парнике открываются форточки – процесс воздухообмена начинает происходить естественным путем и по причине разницы температур внутри сооружения и снаружи, на улице. Теплые отработанные воздушные массы поднимаются вверх, а приточный холодный воздух заходит через вентпроемы, организованные практически на уровне пола парника.

Механическая вентсистема для парника

Естественные вентсистемы будут удобны в эксплуатации исключительно в маленьких парниках. Для больших теплиц целесообразней организовать принудительную вентиляцию, которая может работать самостоятельно, без постоянного участия человека и обслуживать при этом значительные площади. В механических сетях для организации воздухообмена применяются специальные вентиляторы, работающие от электричества.

Механическая вентсеть в теплице позволит получить целый ряд преимуществ:

• При сравнительно незначительных затратах можно получить в тепличном пространстве эффективно организованный и стабильно происходящий процесс воздухообмена;
• Процессы будут происходить с одинаковой степенью продуктивности во всем пространстве теплицы;
• Механическая вентсеть дает возможность контролировать и настраивать оптимальные для роста и развития растений показатели температуры и влажности, чистоты воздуха;
• Дополнив систему терморегуляторами, можно управлять работой сети и включать и выключать ее в нужное время.


Наличие автоматизированной вентсистемы в парнике упрощает уход за растениями и позволяет создать оптимальные условия для получения богатого урожая.

Гидравлическая инженерная сеть

Механическая вентиляция – универсальный и оптимальный вариант, однако на практике реализовать его возможно не всегда, потому, что он требует постоянного наличия электропитания. Если в месте постройки парника электричество часто отключается  — могут возникнуть сбои в работе системы, способные привести к резкому повышению температуры и влажности в пространстве и соответственно —  к гибели растений. В подобных условиях оптимально соорудить гидравлическую вентиляцию, которая функционирует за счет некоторых элементарных законов физики.

Система организуется следующим простым способом – на фрамуги парника закрепляются тяги с гидравлическим приводом, соединенным с двумя емкостями с водой. Емкости ставятся внутри и снаружи теплицы. Та емкость, которая находится во внутреннем пространстве, будет играть роль термодатчика: когда температура воздуха в парнике поднимется до определенной отметки, вода в емкости нагреется и начнет двигаться по шлангам. Это движение приведет к сдвигу рычагов, открывающих фрамуги. Сосуд, размещенный на улице – это своеобразный компенсатор. Когда вода в нем станет холодной, она начнет сжиматься и приведет в движение рычаг, закрывающий форточки в парнике.

Гидравлическая сеть проста в организации, не требует значительных расходов на обустройство, но при этом и у нее есть весомый минус: если резко упадет температура воздуха, то система просто не сработает и не успеет быстро закрыть фрамуги.

Биметаллическая вентсеть

Принцип работы такой системы аналогичен механизму функционирования гидравлической чети. Однако запускаться воздухообмен будет не из-за физических свойств жидкостей, а из-за разницы расширения разных металлов при действии повышенной температуры воздуха. В качестве термодатчика и компенсатора в такой системе применяются стальные и латунные элементы. Нагрев элементов будет открывать фрамуги, охлаждение – закрывать.

Преимущество биметаллической системы в высокой надежности и долговечности, она не требует подключения к сети электропитания, в ней нет элементов, которые могут сломаться или начать работать со сбоями. Однако она окажется эффективной исключительно в теплицах с небольшими по размеру вентпроемами.

Рекомендации по автоматизации процесса проветривания в теплицах

Автоматизировав проветривание в теплице, можно существенно упростить работу по выращиванию растений. Автоматизация воздухообмена избавит от необходимости постоянного контроля над температурными показателями, влажностью, другими параметрами климата, важными для активного роста культурных растений. Причем реализовать на практике автоматизацию вентиляции достаточно легко – достаточно дополнить систему датчиками и время от времени проверять эффективность их работы.

Для повышения эффективности работы системы и автоматизации процесса проветривания можно:

• Установить электрооборудование с приборами контроля температуры и термореле;
• Снабдить систему гидравлической конструкцией управления микроклиматом;
• Использовать биметаллическую систему;
• Автоматизировать процессы открывания/закрывания проемов, окон и фрамуг в пространстве парника.



Разберем нюансы обустройства каждого из перечисленных вариантов.

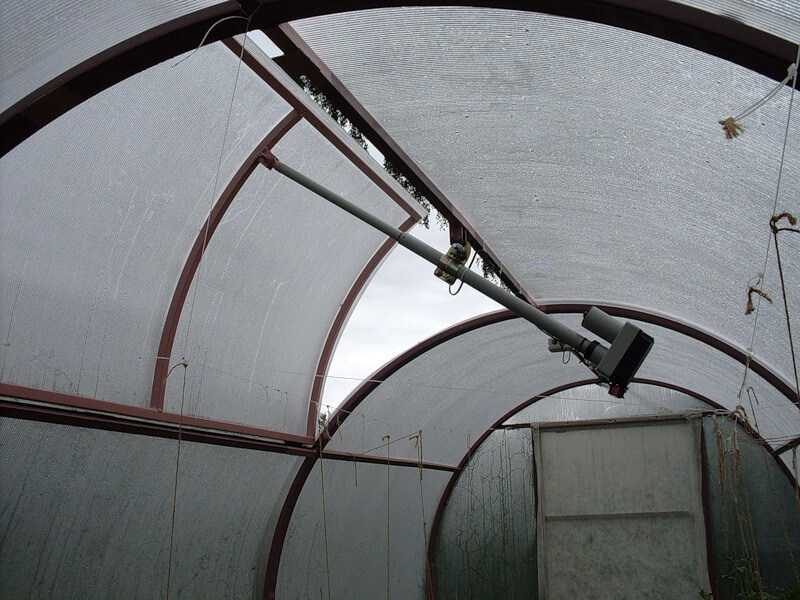

Автоматизация установкой электрооборудования

Данный вариант отличается высокой эффективностью и универсальностью. Для его реализации на практике потребуется приобрести и установить температурный датчик, а также термореле, которое будет подключено к электровентилятору.

Работать система будет так: при подъеме температуры воздуха до определенных показателей сработает термореле, которое запустит в работу вытяжной вентилятор. Прогретые воздушные массы будут удаляться по вытяжным каналам, а чистый холодный воздух поступать через отверстия притока или же щели или зазоры в конструкции парника.

ВАЖНО ЗНАТЬ: Объем приточного воздуха должен соответствовать объему удаляемых воздушных масс! Если естественная вентиляция не позволяет получить нужный баланс и свежий воздух поступает в недостаточных количествах – в стенах парника следует соорудить принудительную приточную сеть. Организация принудительного притока позволит охлаждать помещение значительно быстрее и сократить сроки работы вентилятора, а соответственно снизить энергозатраты.

Главный плюс принудительной автоматической вентиляции заключается в том, что она позволяет получить полный контроль над микроклиматом в пространстве и регулировать его так, как этого требует выращивание определенных видов культурных растений.

Однако не стоит забывать о том, что принудительная вентиляция требует постоянного подключения к электричеству. Если с подачей электроэнергии в месте сооружения парника возникают перебои, будет разумно предусмотреть установкой в систему дополнительных источников электроэнергии. Если бюджет тепличного хозяйства позволяет – в качестве таких источников можно задействовать солнечные батареи или же ветрогенераторы. Более экономичным решением будет генератор, работающий на бензине или другом виде топлива, способный включаться в работу при отключении основного электропитания.

Автоматизированные системы имеют свою специфику монтажа и требуют грамотного подбора оборудования, а потому лучше доверить работы по их организации специалистам, и особенно это оправдано в том случае, если принудительная вентсеть требуется для большой, промышленной теплицы.

Автоматизация методом установки гидравлического оборудования

По эффективности гидравлические системы мало в чем уступают электрическим аналогам и при этом они не нуждаются в электричестве для того, чтобы выполнять свои ключевые функции. Работа системы строится на элементарных законах физики.

Для организации гидравлической вентиляции в парнике будет достаточно разместить внутри и снаружи сооружения емкости с жидкостью.  Емкость внутри теплицы размещается возле окна или форточки, вверху. Когда вода в ней в достаточной степени прогреется и начнет расширяться от тепла и поступать по шлагам – сработает рычаг, который откроет форточку парника для проветривания. И наоборот – когда вода в емкости, размещенной снаружи, остынет – рычаг сдвинется и закроет форточку.

Гидравлическая система работает в автоматическом режиме и не требует постоянного участия человека в процессах проветривании. Она достаточно проста в организации, ведь сделать ее вполне реально своими руками и с применением простых подручных средств – пластиковых бутылок и шлангов. Однако лучше все же не экономить и купить все элементы гидравлической вентиляции для теплицы в магазине, так как работать она будет лучше и эффективнее.

Оптимальный вариант инженерной сети для парника из поликарбоната

Поликарбонатные теплицы обычно продаются в виде готовых комплектов: такой набор останется только собрать в месте сооружения парника. Конструкция строения изначально предусматривает окна и форточки для организации проветривания, которые при небольших размерах парника можно открывать по необходимости вручную. Однако если площадь теплицы значительна – процесс проветривания будет целесообразно автоматизировать.

В поликарбонатной теплице при желании можно организовать электрическую, гидравлическую или биметаллическую вентиляцию – выбор системы будет зависеть от площади сооружения и от предпочтений владельца парника. Наиболее эффективным вариантом специалисты признают принудительную вентиляцию, укомплектованную электрооборудованием.

Вентиляция для зимней теплицы

Организуя вентиляцию в зимнем парнике, возведенном в регионе с низкими температурными показателями в холодное время года, ее следует продумать так, чтобы растения не попали под холодный воздух, контакт с которым может стать причиной гибели посадок.

При создании принудительной электровентиляции время подачи приточного воздуха делается максимально коротким — не более пяти минут. В пространстве парника устанавливаются вентиляторы, разгоняющие поступающие холодные воздушные массы по всему строению. Это исключит возможность заморозки растений. Если установить два вентилятора – один под потолком, второй на торцевой стене строения — можно будет добиться равномерного смешивания приточных воздушных масс и теплого воздуха и предотвратить нежелательный застой воздуха.

ВАЖНО: в пространстве парников и теплиц повышенная влажность — обычное явление, поэтому электровентиляторы, которые предполагается установить в строении следует приобретать со специальной влагозащитой.

Количество вентиляторов, показатели их мощности определяются исходя из площади теплицы. Параметры мощности указываются производителями вентиляционного оборудования в паспорте к прибору, также в документе приводятся и сведения по объему воздуха, который может быть переработан устройством. Практика показывает — для теплиц вполне хватит устройств, способных обрабатывать около 20% пространства.

Термореле, которое будет запускать систему в работу также имеет определенный температурный диапазон, колеблющийся в пределах показателя в двадцать пять-тридцать градусов Цельсия.

ВАЖНО: в зимнем парнике категорически не рекомендуется обустраивать гидравлическую и биметаллическую вентиляцию, так как реакция на температурные перепады в таких системах происходит в течение длительного времени и это может привести к гибели посадок в теплице.

Организация вентиляции в небольших парниках

В маленьком парнике на даче можно сделать систему с ручным приводом, поскольку число вентпроемов в таких строениях обычно невелико. Отличным решением будет монтаж лебедки, которая будет поднимать/опускать окна для проветривания помещения.

Если хочется механизировать процесс на 100% — можно приобрести для маленькой теплички электровентиляторы небольшой мощности. В маленькой теплице допустимо сооружение гидравлической и биметаллической вентиляции.

Системы для промышленных теплиц

Промышленные теплицы обычно имеют значительные показатели площади и для организации эффективного воздухообмена в таком большом помещении рекомендуется оборудовать в парнике достаточно большое количество проемов для поступления приточных воздушных масс. Делаются проемы в верхней части сооружения, в области кровли. Общая площадь вентпроемов должна составлять показатель не менее чем в двадцать пять процентов от общей поверхности крыши парника.

Управление инженерной сетью происходит в автоматическом режиме и за счет задействования в ее комплектации термореле. Можно организовать открытие-закрытие проветривающих створок так, чтобы процесс начинался одновременно за счет нажатия одной кнопки.

Особенности оборудования вентсистемы для огуречной теплицы

Огурцы – культура чувствительная к перепадам температуры и сквознякам. Присутствие сквозняков губительно скажется на качестве грунта, приведет к его пересушиванию и негативно скажется на процессе формирования завязей.

Однако и капитальной духоты и безветрия в парнике быть не должно. Перемещение воздушных масс способствует опылению цветов. Оптимальной для огуречной теплицы будет принудительная система вентиляции с электровентиляторами малой мощности и организованным процессом рекуперации.

Вентиляция в теплице: варианты устройства

Перейти к содержимому

Содержание

Растения интенсивно растут только в подходящих для них условиях. Именно поэтому создание микроклимата в теплице является очень важным моментом. Для активного роста культур потребуется не только свет, но и тепло, и влага. Увеличение температурных показателей на 10 градусов при правильном поливе способствует увеличение роста в несколько раз. Но в том случае, когда температура повышается до 40 градусов необходимо бить тревогу: поликарбонатная теплица очень герметичная и температурные показатели в ней могут бить все рекорды. Такая особенность теплицы способна привести до полной гибели растений в короткий промежуток времени. Кроме того, в теплице образуется губительный для растений конденсат.

Вентиляция в теплице может быть устроена 3 способами

Часто огородники выбирают комбинированную вентиляцию

• Естественная. Воздухообмен при которой осуществляется по средствам открытых форточек вентиляционных отверстий. Для теплиц, площадь которых не превышает 10 м2 достаточно будет установить 2 форточки на разных сторонах и уровнях. Для более габаритных построек следует увеличить количество вентиляционных отверстий. Форточки можно смонтировать небольшими и расположить их в один ряд на расстоянии 1,5 м
• Принудительная. Воздухообмен при которой осуществляется с помощью циркуляционных и вытяжных вентиляторов. Циркуляционное принудительное движение воздуха позволяет равномерно распределить тепло в помещении, позволяет избежать застойных процессов и препятствует размножению вредоносных микроорганизмов. Для площадей более 10 м2 устанавливается два аппарата в противоположных сторонах. Вытяжной вентилятор устанавливается с целью обеспечить нормальный воздухообмен в теплице
• Комбинированная. Предусматривает соединение естественной и принудительной вентиляции теплицы.

Функции вентиляции в поликарбонатной теплице

• Поддержание необходимой влажности и температурных показателей в летний период.
• Проветривание и устранение влажности в зимнее время.
• Обеспечение циркуляции тепла, идущего от отопительных устройств.
• Создание уникального микроклимата.

Принудительная вентиляция решает многие задачи

Вентилятор должен быть оптимальной мощности

Принудительная вентиляция в поликарбонатной теплице для огурцов монтируется с помощью вентиляторов, создающих перемещение воздуха в закрытом помещении. С помощью такого типа «проветривания»:

• удается устранить плесень и грибковые заболевания растений, к примеру, мучнистой росы;
• создается уникальный микроклимат, необходимый для активного роста растений и их плодоношения;
• поддерживается необходимая температура.

Важно! Принудительная вентиляция должна быть установлена в обязательном порядке если теплица используется зимой. В холодную погоду проветрить помещение с помощью форточек, не навредив растениям, не удастся.

Вентиляция в теплице из поликарбоната своими руками: какой нужен вентилятор

• Прибор, который может использоваться в особо влажных помещениях, ведь показатели влажности в особенном помещении зашкаливают. Прекрасным вариантом являются модели SM 30, SM 35
• Оптимальной продуктивности. При объеме воздуха в теплице 10 м3 потребуется устройство, способное обрабатывать 200 м3/час воздуха
• С наличием термодатчика и датчика влажности, который работает в автоматическом режиме. Такие устройства позволят менее тщательно следить за показателями внутри сооружения

Совет! Установка вентилятора с наличием регулятора мощности позволяет установить скорость воздухообмена, что в свою очередь способствует снижению контроля за поддержанием микроклимата в теплице.

Система вентиляции в теплице позволяет создать оптимальную температуру для роста культур, в пределах 25-35 градусов. Не стоит приобретать для малогабаритных теплиц слишком мощное оборудование, так как оно способно создать настоящий ураган в закрытом пространстве.

Комплектация системы вентиляции

Расположение вентканалав определяется еще на этапе проектирования

Самой распространенной является комбинированная вентиляция теплиц. Она включает и наличие нескольких вентиляторов, и полноценное естественное проветривание. Оно обеспечивается с помощью дверей и встроенных в крышу форточек. Для поликарбонатного сооружения площадью до 10 м2 достаточно от 2 до 4 форточек, расположенных в крыше или стенах напротив друг друга.

Совет! Монтировать форточки необходимо на разных уровнях. Это позволит избежать прямого сквозняка, что очень важно для лука.

Для обустройства системы проветривания в теплицах больших площадей необходимо увеличить количество отверстий для проветривания из расчета 1 окно на 2м длины. Для облегчения физического труда, а именно проветривания, форточки можно оборудовать автоматической системой, которая будет регулировать их открытие и закрытие. Обустройство системы циркуляции в теплице выполняется с помощью 2 вентиляторов, установленных в разных углах или поблизости нагревательных приборов

Вентиляция в теплице своими руками предусматривает монтаж вытяжного вентилятора, который устанавливается на укрепленном металлом участке крыши. Для малогабаритных теплиц вытяжной вентилятор устанавливается в фрагму над дверью.

Важно! Установка вытяжного вентилятора непосредственно на поликарбонат категорически запрещена, так как это приведет к механическим повреждениям материала и потере герметичности теплицы.

Варианты проветривания в автоматическом режиме

Установка автоматического проветривания позволяет не только снизить трудозатраты, но и осуществлять проветривание в соответствии с требованиями культуры.

Даже обычный вентилятор может иметь термореле или датчик времени

• С помощью установки электрического оборудования, которое предусматривает подключение термореле и вентилятора. При поднятии температурных показателей реле приводится в действие и включает вентилятор. Аппарат устраняет теплый воздух, на место которого приходит свежий. Недостатком конструкции является зависимость от наличия электричества
• Монтаж гидравлической системы, действующей по принципу сообщающихся сосудов. Для монтажа системы потребуется две емкости, одна из которых устанавливается снаружи, а иная внутри теплицы. Оба сосуда соединяются между собой шлангом. Принцип действия устройства: при поднятии температуры в теплице происходит расширение жидкости, находящейся в емкости. С помощью рычагов открывается форточка. Сосуд, который размещен на улице препятствует резкому поступлению свежего воздуха. Когда температурные показатели падают форточка закрывается
• Оборудование помещения биметаллической системой, состоящей из рычага и двух биметаллических пластин. При поднятии температурных показателей одна из установленных пластин выгибаясь деформируется, толкает рычаг, который открывает форточку. При стабилизации температуры в теплице пластина приобретает привычную форму, закрывая форточку
• Монтируя автоматические форточки, состоящие из цилиндра на масляной основе и поршня. Принцип действия: при увеличении температуры масло расширяется и толкает поршень, с помощью которого и открывается форточка. Когда температурные показатели понижаются поршень возвращается на исходную позицию

Любители выращивать цветы и овощные культуры с опытом использования теплицы, знают, как важно правильно обустроить систему вентиляции. С ее помощью успешность мероприятия повышается в несколько раз. Отсутствие же надлежащей вентиляции приводит к затруднениям выращивания большинства культур, а экзотические экземпляры вообще невозможно вырастить.

Похожее

Вы пропустили

Adblock
detector

Вентиляция и охлаждение теплиц

Глава 5

(отрывки из книги)

Конструкции теплиц по своей конструкции собирают свет и удерживают значительное количество тепла, содержащегося в солнечном свете. Теплицы настолько эффективны в сохранении относительно низких уровней солнечной энергии, что без специального вентиляционного и охлаждающего оборудования высокие температуры в теплицах могут серьезно повлиять на рост растений. Вентиляция теплицы заключается в удалении воздуха из теплицы и замещении его наружным воздухом. Целью вентиляции является регулирование высоких температур в летний период, вызванных поступлением солнечной радиации, поддержание относительной влажности на допустимом уровне, обеспечение равномерного потока воздуха по всей теплице, поддержание допустимых уровней концентрации газов в теплице. Различают три типа систем вентиляции: естественную, приточно-вытяжную и испарительное охлаждение. Естественная вентиляция приводится в действие двумя механизмами, а именно полем давления, создаваемым ветром вокруг теплицы, и выталкивающей силой, создаваемой более теплым и влажным воздухом в теплице. Принудительная вентиляция осуществляется вентиляторами, способными перемещать большие объемы воздуха при относительно небольшом перепаде давления. Испарительное охлаждение — это процесс, который снижает температуру воздуха за счет испарения воды в воздушный поток. При испарении воды воздух теряет тепловую энергию, что снижает его температуру. Система вентилятора и прокладки была стандартной системой испарительного охлаждения. Системы тумана работают почти так же, как система вентилятора и подушки, за исключением того, что системы тумана добавляют влагу непосредственно в окружающую среду теплицы, где она затем испаряется. В обоих случаях требуется вентиляция для удаления увлажненного воздуха и замены его более сухим воздухом, чтобы могло продолжаться испарительное охлаждение. Тень также используется для снижения температуры и освещения внутри теплицы. Есть два основных варианта создания тени: затеняющая смесь или побелка; или затеняющие шторы или затеняющая ткань. Непрерывное положительное движение воздуха в теплицах очень желательно, поскольку оно выравнивает температуру, уровень углекислого газа и влажность внутри теплицы. Благодаря улучшению условий окружающей среды можно выращивать более здоровые растения и уменьшать проблемы с болезнями, связанными с высокой влажностью или «застоявшимся воздухом».

Нажмите на следующие темы для получения дополнительной информации о вентиляции и охлаждении теплиц.

• Естественная вентиляция в теплицах
• Ветровая вентиляция
• Вентиляция, управляемая плавучестью
• Высота теплицы
• Типы систем вентиляции теплиц
• Боковые вентиляционные отверстия
• Ридж Вентс
• Вентиляционная операция
• Солнцезащитные экраны для теплиц
• Приточно-вытяжная вентиляция в теплицах
• Как подобрать размер вытяжных вентиляторов
• Скорость воздухообмена
• Выбор вытяжных вентиляторов для принудительной вентиляции
• Статическое давление вытяжных вентиляторов
• Определение количества и размера вытяжных вентиляторов
• Оптимизация вытяжного вентилятора
• Ступень вытяжного вентилятора
• Вентиляционные отверстия
• Размещение вентиляции
• Определение размера вентиляционного отверстия
• Выбор и размещение термостата
• Вентиляторные и пластинчатые системы испарительного охлаждения
• Работающий вентилятор и система испарительного охлаждения
• Градиент температуры в теплице
• Испарительные охлаждающие подставки
• Определение размера охлаждающей подставки
• Определение производительности насоса для колодок
• Определение объема отстойника
• Расположение вытяжных вентиляторов и охлаждающих подставок
• Термостаты
• Техническое обслуживание системы испарительного охлаждения с вентилятором и пластиной
• Колодки
• Рециркуляционные насосы
• Распределительные коллекторы
• Системы дымоудаления для теплиц
• Конфигурации системы тумана
• Насосы и форсунки
• Системы управления
• Затенение теплицы
• Составы для затенения теплиц (белая окраска)
• Теневые шторы для теплиц
• Материалы для сохранения тени и тепла
• Эксплуатация штор теплицы
• Регулятор влажности в теплице
• Связь между температурой и влажностью
• Температура точки росы
• Приборы для измерения влажности
• Пращевой психрометр
• Ручные измерители влажности
• Беспроводные датчики температуры и влажности
• Дефицит давления паров
• Снижение влажности в теплице
• Культурные практики
• Вентиляция и отопление
• Циркуляция воздуха
• Нижний нагрев
• Дизайн теплицы
• Противокапельный пластик

Охлаждение теплицы: естественная вентиляция

Глава 5

Естественная или пассивная вентиляция требует очень мало внешней энергии. При пассивной системе вентиляции горячий воздух выходит из вентиляционных отверстий, расположенных в крыше или торцах теплицы. Более холодный воздух подается через боковые вентиляционные отверстия (или другие неконтролируемые отверстия) для замены горячего воздуха из-за разницы в плотности воздушных масс разной температуры; результатом является понижение температуры в теплице. Теплицы с естественной вентиляцией в первую очередь зависят от давления ветра, который нагнетает воздух с одной стороны теплицы, мимо урожая и наружу через противоположную боковую стенку или через вентиляционные отверстия на крыше. Ветер, проходящий через вентиляционные отверстия конька теплицы, может создавать эффект «вакуума» и засасывать свежий воздух в вентиляционные отверстия боковых стенок. Вторичный, гораздо меньший эффект — это эффект плавучести (эффект подъема горячего и / или влажного воздуха), который становится наиболее важным в жаркие тихие дни. Плавучесть работает по тому принципу, что воздух при нагревании расширяется, увеличивая давление в теплице. Чтобы сбросить давление, воздух проталкивается через вентиляционные отверстия или другие отверстия в конструкции и заменяется воздухом, который втягивается или выталкивается ветром через другие отверстия в теплице. Естественная вентиляция будет работать до тех пор, пока наружный воздух имеет более низкую температуру или более сухой, чем в теплице, и при достаточной скорости наружного ветра. Летом перепады температур не столь велики из-за более высокой температуры наружного воздуха. Для эффективной естественной вентиляции необходимо наличие достаточного количества входных и выходных отверстий для отвода теплого воздуха над растениями и за их пределы. Для теплиц, соединенных с водосточным желобом, сочетание вентиляционных отверстий с наветренной стороны и непрерывных вентиляционных отверстий с подветренной стороны крыши приведет к наиболее эффективной конструкции вентиляции. Даже для конструкций с выдвижной или открытой крышей открытая наветренная боковая стенка очень важна для обеспечения хорошего охлаждения в середине лета. Вентиляционные отверстия можно открывать вручную, хотя большинство систем автоматически поднимаются или опускаются с помощью электродвигателей и интегрируются с компьютеризированными системами климат-контроля.

Ветровая вентиляция

«Эффект ветра» — ветер, дующий снаружи теплицы, создает небольшие перепады давления между наветренной и подветренной сторонами теплицы, заставляя воздух двигаться в сторону подветренной стороны. Все, что необходимо, это (стратегически расположенные) впускные и выпускные отверстия, двигатели вентиляционных окон и электричество для работы двигателей. Ветровая вентиляция наиболее эффективна, когда вентиляционные отверстия теплицы ориентированы на использование преобладающих ветров.

Вентиляция, управляемая плавучестью

Разность температур внутри и снаружи теплицы или внутри теплицы вызывает силы плавучести, тем самым стимулируя воздушный поток. Естественная вентиляция использует это явление, когда температура воздуха внутри теплицы повышается до значения, превышающего температуру наружного воздуха. Естественная тенденция горячего и влажного воздуха подниматься вверх и скапливаться по направлению к фронтону приводит к температурным градиентам в теплице, что оказывает значительное влияние на структуру воздушных потоков внутри теплицы.

Высота теплицы

Тенденция к более высоким теплицам помогла вентиляции, поскольку она увеличивает эффект плавучести и поднимает горячий воздух выше растений. Он также обеспечивает буферизацию воздуха и снижает резкие перепады температуры. Стандартная высота желоба в настоящее время составляет около 14 футов (4,3 м), и для некоторых культур используются более высокие теплицы. Это также дает место для энергетических/теневых экранов, высоких культур, таких как помидоры и огурцы, и многослойных подвесных корзин.

Типы систем вентиляции теплиц

Существует несколько вариантов проектирования теплицы с естественной вентиляцией. Естественная вентиляция использует отверстия в стенах и крыше для циркуляции и обмена воздуха, а не моторизованные вентиляторы. Эта установка основана на перепадах давления, создаваемых ветром и температурными градиентами. Вентиляции боковых стенок может быть достаточно, или можно использовать комбинацию вентиляции боковых стенок и крыши для максимизации потока воздуха. Не рекомендуется использовать крышную вентиляцию в одиночку.

Вентиляционные отверстия в боковых стенках

Вентиляционные отверстия в боковых стенках могут быть установлены как сворачиваемые боковые шторы или как откидные вентиляционные отверстия (см. рис. 5.1). Боковые вентиляционные отверстия обычно имеют высоту от двух до трех футов и устанавливаются на уровне земли. Поскольку естественная вентиляция зависит от ветра или перепадов давления, боковые вентиляционные отверстия должны быть установлены на продольных стенах теплицы и на стенах, свободных от внешних препятствий, таких как растительность или другие постройки. Хотя некоторые шторные системы открываются снизу (т. е. сворачиваются), предпочтительны системы, которые открываются сверху (т. е. раскрывающиеся). Когда необходима вентиляция, шторы опускаются или поднимаются, что позволяет прохладному наружному воздуху проходить через теплицу.

Вентиляционные отверстия конька

Вентиляционные отверстия в боковых стенах в сочетании с вентиляцией крыши или конька могут увеличить поток воздуха через теплицу (см. рис. 5.2). Коньковая вентиляция может быть установлена ​​как выдвижная, навесная, с жестким остеклением, или как навесная, с каркасом из полиэтиленовой пленки. Коньковая вентиляция также может быть установлена ​​как рулонная крыша.

Вентиляционное управление

Вентиляционные отверстия можно открыть с помощью ручного рычага или моторизованного управления. В больших теплицах моторизованное управление более эффективно и экономит трудозатраты. К вентиляционной системе можно подключить термостат, чтобы она была полностью автоматической; однако в большинстве систем автоматическая вентиляция интегрирована с компьютеризированной системой климат-контроля. Регуляторы термостата или системы климат-контроля настроены на желаемую температуру. Когда теплица прогревается, вентиляционное отверстие открывается, позволяя нагретому воздуху выходить. Многие элементы управления имеют ступенчатую или модулирующую функцию, благодаря которой вентиляционное отверстие открывается только на несколько дюймов (5 см) в то время, когда охлаждение требуется в первую очередь.

Солнцезащитные экраны для теплиц

При использовании солнцезащитных экранов возникает потенциальная проблема теплиц с пассивным охлаждением. Они необходимы для культур, отличных от клумбовых растений, выращиваемых в теплые месяцы года, когда существует угроза ожога цветов. Следует использовать солнцезащитные экраны свободного плетения (открытые), чтобы обеспечить проход воздуха для пассивного охлаждения. Открытый экран может выполнять двойную роль в качестве теплового экрана в теплом климате.
