Вентиляция загородного дома своими руками

Многие люди строят собственные дома и дачи самостоятельно. В таких случаях практически перед каждым застройщиком встаёт один и тот же вопрос: как правильно обустраивается вентиляция загородного дома своими руками, чтобы система работала исправно и не создавала проблем?

Содержание

1. Виды вентиляции
2. Из чего построен дом?
3. Организация притока и оттока воздуха
4. Требования к естественной циркуляции

Виды вентиляции

Вентиляционный клапан в окне

Любой вид вентиляции предполагает непрерывный обмен комнатного и уличного воздуха. Наиболее простым способом организации вентиляции является проветривание помещения через открытые двери и окна. Однако в зимнее время такой способ вентиляции неприемлем, к тому же, в помещениях без окон, к примеру, в кладовках и ванных, это вовсе невозможно. А если загородный дом посещается нечасто, то после долгого отсутствия хозяева, приехавшие отдохнуть, могут столкнуться с очень неприятной ситуацией — грибком и плесенью на стенах и мебели и затхлому запаху в комнатах.

Такие проблемы решаются довольно просто: достаточно оборудовать жильё естественной, принудительной или смешанной вентиляцией.

• Естественная — осуществляется при наличии разности температур и давления. Данный вид вентиляции не требует установки специального оборудования или проведения сложных строительных работ. Притоку воздуха в комнаты и оттоку его наружу способствуют щели оконных и дверных проёмов, а также вентканалы, расположенные в стенах и выведенные к уровню крыши. Обустройство вытяжных каналов выполняют в виде пустот, оставленных в кладке кирпичных стен. Чем ниже температура на улице, тем лучше вентилируется дом внутри. В жаркую погоду естественная вентиляция будет не такой интенсивной, как в холодную.
• Принудительная вентиляция представляет собой устройства, способствующие нормальной циркуляции воздуха — кухонные вытяжки, вентиляторы, которые чаще всего устанавливаются в ванной и туалете, а также приточные клапаны.

Однако если загородный дом имеет большие размеры, и построен и современных герметичных материалов, не пропускающих сквозняки, то лучшим решением будет комбинирование естественной и принудительной вентиляции.

Из чего построен дом?

Следует учитывать, что вид вентиляции всегда будет зависеть от материала, из которого построено жильё.

• если дом построен из брёвен, самана или пеноблоков, то специальное обустройство вентиляции в нём не обязательно, поскольку стены такого дома хорошо пропускают воздух. Кроме того, в бревенчатом жилье циркуляция осуществляется через проёмы в окнах, стыки между бревнами и каминную или печную трубу;
• если же материал, из которого построено загородное жильё — камень или кирпич, то естественной вентиляции в нём нет из-за герметичности. К тому же наличие пластиковых окон усугубляет ситуацию, препятствуя даже малейшему проникновению воздуха в дом и выходу из него.

Организация притока и оттока воздуха

В обустройстве вентиляции загородного дома самое главное — организовать приток и отток воздуха.

• Приток воздуха может осуществляться через щели дверей и окон или через специально установленный приточный клапан над дверью или батареей.
• Вытяжными ходами должны служить вентиляционные шахты. Так, при наличии камина воздух будет выходить из помещения через дымоход, который имеет разницу высот. Когда камин работает, он выводит из дома дым и гарь, а когда не работает, (если он не перекрыт), то через дымоход камина из помещения выходит воздух вместе с углекислым газом и влагой.

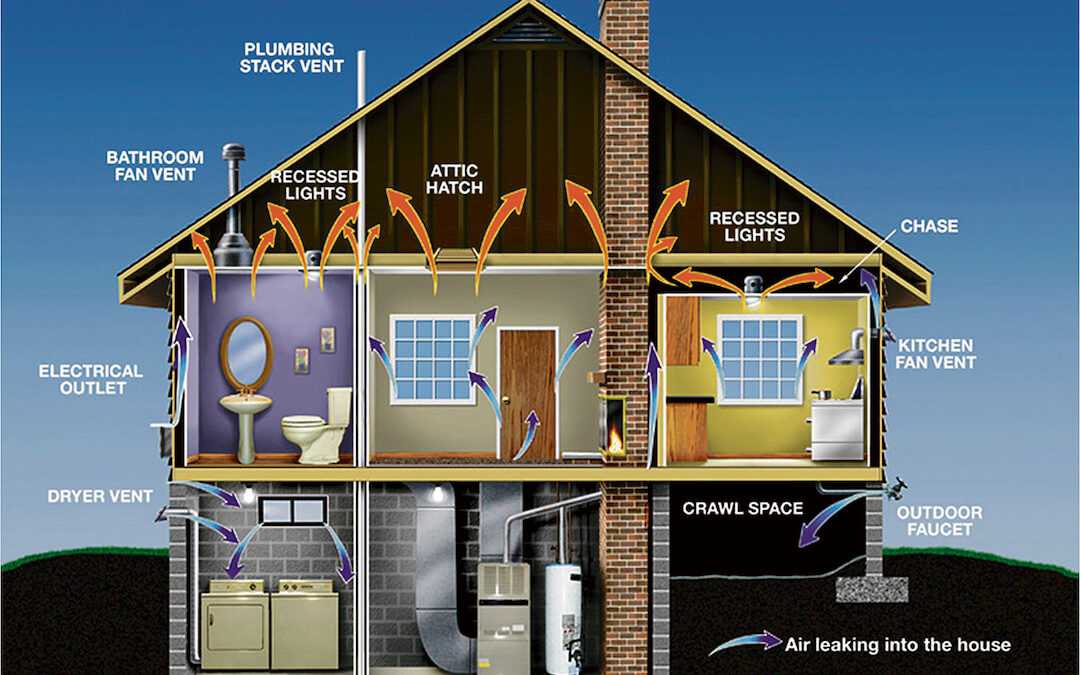

Схема вентиляции дома

При наличии в доме туалета воздух и влага из него тоже выходят через вентиляционную шахту. Однако в таком случае в комнатах появится неприятный запах. Во избежание этого на кухне, в туалете и других помещениях, где может быть грязный воздух, следует оборудовать вентиляционные шахты. Входящего воздуха при этом должно быть достаточно для всех вентканалов. Соответственно следует сделать шахту, в которой имеется разница высот для затягивания воздуха с первого этажа. Если есть второй этаж, то к этой же вентшахте можно присоединить выход со второго этажа. При этом желательно сделать маленький отрезок параллельно основному каналу и завести его немного выше воздушного входа. Это позволит не перетекать звуку с первого на второй этаж и не выдавать воздух, поступающий с первого этажа на второй.

Размеры трубы можно рассчитать, обратившись в специальную компанию. Величина трубы будет зависеть от размера дома и его свойств.

При наличии камина и отверстия для вентиляции в туалете и ванной входящего воздуха должно хватать для функционирования этих устройств. На кухне желательно обустроить вентканал для естественной циркуляции и установить дополнительно вытяжку над плитой. Выводится она из дома через обратный клапан. Это позволит пару и копоти, образующейся в процессе приготовления пищи сразу же выходить наружу. Однако следует учитывать, что при этом в доме должна быть еще одна небольшая труба, которая предотвратит охлаждение этого вентиляционного участка и замерзанию в нём влажного пара.

Таким образом правильно оборудованная вентиляция будет круглосуточно выводить грязный воздух из дома, предотвращая образование в нём плесени, грибков и создавая комфортные условия для жильцов.

Требования к естественной циркуляции

• При правильно обустроенной естественной циркуляции зимой не должен выстужаться воздух из комнат.
• Необходим непрерывный обмен уличного и комнатного воздуха.
• Приток свежих воздушных масс должен осуществляться в каждое помещение дома.
• Удаление грязного воздуха из комнат должно происходить быстро.
• Несмотря на то, что естественный воздухообмен требует наличия постоянной циркуляции воздуха, сквозняков в комнатах, тем не менее, быть не должно.

Вывод грязного воздуха из кухни

Интенсивность вентиляции рассчитывается методом кратности воздухообмена, которая определяет, сколько раз на протяжении часа менялся воздух в комнате. Существующие нормативы требуют кратности воздухообмена 0,5 — 1. Если кратность ниже установленной нормы, то в помещении будет ощущаться духота. В кухне, ванной и туалете эта величина не должна быть меньше 3.

Чтобы воздух свободно циркулировал между комнатами, расстояние между низом двери и полом должно составлять 1—2 сантиметра. Однако многие люди считают, что такие двери выглядят некрасиво и, обустраивая дом, не оставляют такого зазора. В таком случае рекомендуется приобрести специальные вентиляционные решетки, предназначенные для дверей. Для их монтажа необходимо просто прорезать отверстия нужного размера и закрепить решетки в нижней части двери.

Необходимо помнить, что 90% здоровья человека зависит от качества воздуха, которым он дышит.

В герметичном доме без правильно оборудованной естественной и, при необходимости, принудительной вентиляции, жильцы будут чувствовать себя уставшими и подавленными. Особенно это актуально для загородного дома, в который люди приезжают чтобы отдохнуть, подышать свежим чистым воздухом и набраться энергии и сил.

разновидности и особенности, инструкция по устройству, рекомендации и экономия

Содержание:

• Принудительная приточно-вытяжная система вентиляции
• Монтаж элементов системы принудительной вентиляции
• Система естественной вентиляции
• Бюджетный вариант

Вентиляция нужна не только для людей, проживающих в доме, но и для самого строения. Грибок и плесень на стенах не являются дизайнерским решением для интерьера, а весьма опасны для прочностных характеристик строительных конструкций. Да и хозяева такого дома вряд ли надолго останутся здоровы. Приток свежего воздуха, регулирование влажности и температуры – все эти функции сможет выполнять правильно спроектированная и смонтированная вентиляционная система. А если ознакомится с основами динамики воздушных потоков, то рассчитанная вентиляция дома своими руками уже не кажется чем-то запредельным. Для начала разделим принудительную, естественную и комбинированную вентиляции, сравним их характеристики, стоимость и технологичность выполнения работ.

Принудительная приточно-вытяжная система вентиляции

Она состоит из:

Как видно, элементов достаточно много и система довольно сложная. Но сделать вентиляцию самому вполне возможно, разобравшись в принципе действия.

Загрязнённый тёплый воздух из помещения через вытяжные диффузоры попадает в теплообменник, а оттуда выводится наружу дома через дефлектор. В рекуператоре тёплый поток воздуха отдаёт своё тепло поступающему по воздухозабору с улицы холодному свежему воздуху, но не смешивается с ним. Уличный воздух может предварительно пройти через грунтовый теплообменник. Он представляет собой систему труб, проложенную на глубине не менее 2 метров. Грунтовый теплообменник использует постоянную температуру земли (около 10 градусов круглогодично) для охлаждения летом и нагрева зимой. Далее свежий, но нагретый воздух через воздуховоды подаётся вентиляторами через приточные анемостаты в помещения.

Преимущества вентиляции такого типа очевидны:

1. экономия теплозатрат на отопление. Тем больше, чем дольше отопительный сезон;
2. обеспечивает воздухообмен во всех помещениях.
3. фильтрует, нагревает или охлаждает поступающий в комнаты воздух.

Недостатки:

Несмотря на очевидные технологические сложности, вентиляция загородного дома вполне по силам технически грамотному домашнему мастеру.

к содержанию ↑

Монтаж элементов системы принудительной вентиляции

Алгоритм производства работ следующий:

1. прежде всего, нужно произвести наиболее трудоёмкий процесс – строительство земляного теплообменника. Подбираем трубу диаметром 200 мм длиной от 15 до 50 м. Необходимо помнить, что в длинной трубе сопротивление воздуха выше, а значит, понадобится более мощный вентилятор. Материал – долговечный пластик (полипропилен, полиэтилен, полихлорвинил), желательно тонкостенный и рифлёный для большей площади теплоотдачи. Глубина траншеи не менее 2 м. с уклоном в 2 -5 % для стока конденсата. Допускаются небольшие, горизонтальные изгибы трубы. Воздухозаборник высотой более 1,5 м., позаботьтесь о защитных решётках от грызунов и птиц;
2. монтаж блока рекуперации. Это самый дорогой элемент во всей системе вентиляции. Устанавливается на утеплённом чердаке. При его установке нужно найти «географический центр» дома, потому что от этого зависит протяжность внутренних воздуховодов. Блоки рекуперации комплектуются:

Не забудьте вывести дренажную трубку за пределы помещения. Если хотите полностью автоматизировать вентиляцию дома своими руками, проведите тонкую настройку систем управления блоком. Или оставьте заводские настройки по умолчанию;

1. монтаж приточных и вытяжных воздуховодов не представляет сложностей. Можно использовать готовые короба для воздуховодов, круглого или квадратного сечения. Для удобства можно использовать гофру, а для большей эстетики приобретите короба с цветным полимерным покрытием. Очень быстро монтируется коробами вентиляция каркасного дома, легко прорезаются отверстия под короба в не несущих стенах;
2. крепление на окончания коробов диффузоров.

Главное в монтаже принудительной приточно-вытяжной системы вентиляции – это распределение поступления и извлечения воздуха. Согласно правилам и традициям вытяжка происходит из кухни, ванной и туалета, а приток свежего воздуха в спальни, гостиные и т.п, позволяя циркулировать воздуху в помещениях свободно. Хотя по желанию можно оборудовать приточно-вытяжной системой каждое помещение, но и так немаленькая, стоимость вентиляции взлетит до небес.

Естественная вентиляция частного дома

к содержанию ↑

Система естественной вентиляции

Классическая естественная вентиляция дома создаётся ещё на стадии строительства дома. Она представляет собой пустотные каналы, устроенные в стенах и проходящие от подвала до конька крыши вертикально. Существует множество нюансов и правил, которых нужно придерживаться при строительстве для того, чтобы получить качественную систему естественной вентиляции:

• сечение вытяжного канала не меньше 13 на 13 см. Если меньше, то горизонтальные отводки от вентиляционных отдушин будут неэффективны;
• толщина стенок вытяжной трубы не минимально 2,5 кирпича. Если стенки будут тоньше, труба быстро охладится и не сможет вывести наружу воздух из помещения;
• вытяжная труба должна заканчиваться выше конька крыши, чтобы тяга не сбивалась воздушными завихрениями.

Интенсивность воздушных потоков в такой системе очень сильно зависит от целого ряда природных и техногенных факторов:

• температуры внешней среды;
• ветра, атмосферного давления;
• ширины канала и др.

Основным преимуществом естественной вентиляции является её низкая стоимость. Зато недостатков при использовании такой системы предостаточно. Летом при высокой температуре, более 25, система вентиляции дома прекращает подачу свежего воздуха вообще. Зимой низкая температура окружающей среды создаёт сильную тягу, при которой помещения могут терять до 40 % тепла.

Есть несколько технических ухищрений, которые позволят несколько модернизировать естественную вентиляцию:

1. если вытяжной канал позволяет, можно сделать разводку воздуховодами от канала до каждого помещения. При этом старайтесь избежать изгибов воздуховода;
2. в нижней части двери в ванную просверлите вентиляционные отверстия, и в ванной существенно снизится влажность. Но необходимо предусмотреть возможность блокирования, чтобы не было сквозняков;
3. установить на трубу вытяжки пассивный дефлектор. Он имеет рифлёную поверхность или крыльчатку, и крутится при ветре, создавая дополнительную тягу;
4. установить вытяжной настенный вентилятор в нишу вытяжки. Особенно актуально в кухне, ванной и туалете;
5. для уменьшения потерь тепла в зимний период все вытяжные ниши следует оборудовать блокирующими решётками или простейшими диффузорами;
6. установка клапанов естественной приточной вентиляции над батареями.

Выполните эти нехитрые рекомендации, и ваша вентиляция частного дома станет более эффективной и совершенной.

к содержанию ↑

Бюджетный вариант

Все вышеперечисленные советы хороши для домов постоянного проживания, а что делать, если необходимо устроить вентиляцию дачного дома? Зачастую дачные участки покупают с уже готовыми строениями. Учитывая, что возводились они, в основном, по остаточному принципу. Но рассмотрим частный, но далеко не редкий случай, когда кухню переносят в подвал или полуподвал. Летом, в дачный сезон, закрытое невентилируемое помещение подвала очень влажное и душное. Решить проблему вентиляции и конденсата можно простым дешёвым способом. В подвал пробиваются две отдушины 20 см диаметром. С одной к полу спускаем трубу из ПВХ, а к другой на внешней стороне дома крепим такую же трубу, только вверх на высоту 1,5-2 м. Для большего эффекта на внешнюю трубу устанавливаем дефлектор.

Сравнив все варианты и подсчитав приблизительные затраты, вы можете определить для себя, как сделать вентиляцию в доме эффективной и недорогой.

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляции
• Варианты устройства вентиляции
• Целесообразность самостоятельного возведения
• Этапы построения системы
  • Выбор типа вентиляции
  • Особенности проектирования
  • Расчеты конструкции
  • Особенности конструкции0012
  • Этапы монтажа
  • Проверка смонтированной вентиляции
• Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, что является неоспоримым преимуществом и обеспечивает тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

1. Приточные каналы и/или отверстия.
2. Выхлопные каналы и/или отверстия.
3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия

Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры применяются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все системы вентиляции делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжная.
2. Поставка.
3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

• жильцы ощущают нехватку кислорода;
• запахи плохо выветриваются;
• На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто решают установить самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

• режим отдыха или сна 20 м ³ /ч;
• работа без нагрузки 40 м ³ / ч;
• повышенная активность или физическая работа 60 м ³ /ч

Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

• СНиП 31-01-2003;
• ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими методами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

• Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
• В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
• Стыки герметизируются пеной.
• После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
• После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
• Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 ^до С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.

Расскажите, как построить систему вентиляции в собственном каркасном доме. Не исключено, что вы владеете технологическими тонкостями, которые очень пригодятся посетителям сайта. Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь фотографиями и полезной информацией в блоке ниже.

Добавление механической вентиляции в старые дома

Тема установки механической вентиляции в старые дома поднимается почти регулярно, поэтому я хотел услышать мнение людей, у которых был такой разговор с клиентами. Я читал, что «нет никаких полевых исследований, чтобы ответить на вопрос, когда дом достаточно тесный, чтобы требовать дополнительной вентиляции». Это сказал Джон Штрауб. Итак, у меня было несколько вопросов, когда я звонил людям, чтобы поговорить об этом: нужна ли старому дому система вентиляции? Стоит ли добавлять, если конверт не затянут? Когда дом достаточно тесный, чтобы оправдать инвестиции? Должны ли мы полагаться на утечку воздуха для вентиляции? Является ли это оптимальным для здоровья человека?

По общему мнению, это зависит от состояния дома, способа его использования, количества жильцов, включая домашних животных, а также приоритетов и бюджета домовладельцев. Конечно, Международный Жилищный Кодекс отвечает на него более конкретно: при размерах дома 5ACH50 или меньше требуется механическая вентиляция.

Но что происходит в полевых условиях, когда архитекторы/дизайнеры и строители переделывают старые дома? Когда возникает тема вентиляции? В каком контексте? Вот что я слышал:

Условия, проблемы и разговоры

Бо Джесперсен, владелец The Breathable Home — консалтинговой компании в штате Мэн, занимающейся глубокой энергетической модернизацией и энергетическим аудитом, — рассказывает о мотивах установки системы вентиляции. Как правило, ему звонят владельцы домов старше 100 лет, потому что их расходы на отопление и охлаждение слишком высоки и/или им неудобно жить в доме. По его словам, в этом случае потребность в механической вентиляции довольно низкая. «Они эквивалентны открытому окну, поэтому у них хороший воздухообмен. Он не фильтруется, не постоянен и не поддается измерению, но воздухообмен есть, что затрудняет оправдание затрат на добавление механической системы». Здесь бюджет пойдет на сокращение конверта.

Хорошо, допустим, бюджет расстрелян на наращивании конверта. Теперь птичник теснее, возможно, с недостаточным воздухообменом и/или плохим качеством воздуха. Вы стреляете себе в ногу, чтобы инвестировать в конверт, если у вас нет денег на надлежащую вентиляцию? «Нам нужно довольно далеко продвинуться по пути эффективности, прежде чем мы начнем говорить о вентиляции всего дома», — отвечает Бо, отмечая, что он всегда проверяет ванные вентиляторы и вытяжки, чтобы обеспечить хорошую точечную вентиляцию.

«Когда я начинал 15 лет назад, я гораздо больше беспокоился об этом, — продолжает он. «Я бы громко стучал в этот барабан. Если мы собирались уплотнить дом, то должен был быть план вентиляции — зная, что мы достигнем предела герметичности здания (BTL) на основе результатов проверки дверей, объема дома и количества жильцов. спальни. Мы всегда хотели иметь план вентиляции на случай, если мы достигнем BTL, но мы обнаружили, что это трудно сделать в старых домах».

Бо говорит, что когда дело доходит до глубокой модернизации, которая включает в себя установку Zip System, распыляемой пены, мембран Intello и других изоляционных и воздухонепроницаемых продуктов, которые делают дом более герметичным, очень важно заранее обсудить механическую вентиляцию. . Дом будет работать совсем по-другому после того, как эти обновления будут сделаны, и подача свежего воздуха станет обязательной. В этот момент для Бо разговор идет о выборе между вытяжной системой, которая представляет собой вентилятор для ванны с таймером, или сбалансированной вентиляцией с HRV или ERV. Конечно, стоимость обычно важнее всего для клиентов.

«Дело не в том, что «каждый потраченный доллар сэкономит 4 доллара», — говорит Бо клиентам. «Вентиляция не сэкономит деньги — она будет стоить денег. И если люди не изучали это, они будут подозревать, если я появлюсь и начну говорить о системе за 6000 долларов. Вы должны обсудить минусы только выхлопа: проблемы с разгерметизацией; неизвестные источники свежего воздуха; низкая эффективность; поступление теплого влажного летнего воздуха и холодного сухого зимнего. Если их цель — сэкономить деньги на своих счетах, но я не буду делать работу, пока мы не договоримся о плане вентиляции, большинство людей выберут только вытяжку». Вытяжные системы соответствуют нормам, они дешевле, но уступают общедомовой вентиляции.

Бо говорит, что этот разговор должен состояться как можно раньше, и если подрядчики не поднимают этот вопрос, это должны сделать домовладельцы. Он рекомендует спрашивать людей о воздухообмене и качестве воздуха в помещении. Подрядчик либо будет знать ответы, либо сможет предоставить контакт, который знает. «Дом может скрывать множество грехов, — отмечает Бо. «Требуется, чтобы кто-то пришел и указал, как он просит внимания. Если вы не будете искать, вы не найдете проблемы».

В настоящее время Бо работает с клиентом, чей старый дом требует механической вентиляции. Высокое содержание влаги, особенно на чердаке, где есть плесень, требует решения в первую очередь. «В этом случае мы не обсуждаем повышение эффективности, пока не поговорим о механической вентиляции, снижении влажности и воздухообмене. Это все, о чем сейчас должен беспокоиться этот клиент.

Иногда проблема возникает из-за чувствительности жильцов — выделение летучих органических соединений из новых строительных материалов может вызывать беспокойство. В этой ситуации имеет смысл провести проверку качества воздуха — независимо от того, что показывают результаты испытаний на дверце вентилятора. Услуги Бо включают мониторинг и измерение качества воздуха. Если это не в бюджете, он говорит, что использование недорогого монитора качества воздуха является хорошей отправной точкой; это может помочь определить скорость обмена между внутренним и наружным воздухом.

Важно знать, что результаты испытаний дверцы вентилятора не дают полной картины и что воздухообмен не решит всех проблем. Иногда фильтрация является реальным решением проблемы. «Вы можете иметь надлежащий воздухообмен и при этом иметь проблемы с комфортом, которые требуют более надежной системы фильтрации», — объясняет Бо. «Вы должны помнить о привычках, которые играют дома».

Поскольку то, как люди используют свои дома, меняется — пандемия, конечно же, во многих случаях привела к почти постоянному населению, — вентиляция для уровня CO2, который при высоком уровне может повлиять на работу мозга, вызывает большую озабоченность. Бо спрашивает: «Сколько мы должны винить состояние дома по сравнению с тем, сколько времени мы проводим в нем?» Теперь, когда мы используем наши дома в качестве офисов и школ, он задается вопросом, нужно ли нам пересмотреть то, что должны давать наши дома — помимо крова и тепла.

В своем собственном старом доме Бо экспериментировал с приклеиванием HEPA-фильтра к лицевой стороне коробчатого вентилятора, вдохновленным DIY Comparetto Cube Эллисон Бейлс. Он поставил по одному в каждую комнату, и через три месяца фильтры собрали значительное количество твердых частиц. «В старых негерметичных домах речь идет скорее о фильтрации поступающего воздуха — если это проблема качества воздуха в помещении, но воздухообмена достаточно», — заключает он.

Энтузиаст диагностики взвешивает

«Монитор качества воздуха в помещении BlueAware во многом изменил мое представление о вентиляции, — говорит Дуг Хорган, вице-президент BOWA. «Он измеряет CO2, температуру и влажность. У него также есть два низкоточных прибора для твердых частиц и один для летучих органических соединений, от которых я не получил много информации, но показания CO2 великолепны, потому что вы можете определить, достаточно ли воздухообмена в комнате для этого числа. жильцов».

В своем доме Дуг узнал, что закрывать двери детской на ночь — плохая идея. Через несколько часов уровень CO2 оказался в «нерекомендуемом» диапазоне. «Я думал, что с несколько дырявым домом у нас все будет хорошо — и у нас все хорошо в общем пространстве, но не в отдельных комнатах. Это действительно изменило мое мнение о том, нужна ли вентиляция или нет». Как и Бо, он рекомендует тестировать и советует домовладельцам купить монитор воздуха за 200 долларов, чтобы получить общее представление о качестве воздуха и о том, где и в чем проблемы.

Дом Дуга был построен в начале 1950-х годов; он не суперплотный и находится на уровне одной трети естественного ACH50, где имело бы смысл добавить механическую вентиляцию. Как и многие домовладельцы, он полагается на вытяжку и вентиляторы для ванны, говоря, что это хорошая практика, даже если это не стратегия вентиляции всего дома. «Достаточно легко добавить вентилятор для ванны с программируемым таймером — это просто и лучше, чем ничего. Недостаток в том, что вы не знаете, откуда поступает воздух и достаточно ли его».

Он указывает, что код требует полной вентиляции в большинстве новых проектов и реконструкций, но допускает использование только вытяжных или сбалансированных систем без особого различия между ними. «Я почти уверен, что только вытяжка выйдет из строя так же, как и мой дом, то есть из-за обмена достаточным количеством воздуха, но он не был распределен оптимально», — говорит он. «Были места, в которые почти не попадал чистый воздух».

Даг упоминает третью систему: приточно-вытяжная вентиляция, которая выводится наружу с помощью механической заслонки и контроллера. Его преимущество заключается в распределении воздуха везде, где проходит воздуховод. Тем не менее, отмечает он, в холодном климате не рекомендуется повышать давление в доме, только забирая воздух и позволяя ему выходить через ограждающие конструкции здания.

Здоровье дома и его обитателей

Дизайнер жилых помещений Майкл Мейнс делится парой мыслей: «Я бы рекомендовал вентиляцию, если в доме показатели воздухообмена ниже минимально допустимого». Он также поднимает тему CO2, отмечая, что он делает людей сонными и непродуктивными, что не идеально при работе из дома. И, конечно же, влажность воздуха в помещении может плохо сказаться на ограждающих конструкциях здания, но люди более комфортно чувствуют себя при неоптимальном для дома уровне влажности.

«Мое эмпирическое правило заключается в том, что больше вентиляции всегда хорошо, но это дорого», — говорит Майк, добавляя, что для проекта с ограниченным бюджетом может быть трудно оправдать многотысячную стоимость системы Zehnder или даже Система Broan Nu-Tone за 2000 долларов. Это хорошая инвестиция в здоровье пассажиров, но это может быть трудно продать, потому что это еще не стандартная практика.

«Иногда я довольно сильно нажимаю на вентиляцию, иногда даже не прикасаюсь к ней», — говорит Майк, отмечая, что в настоящее время он работает над 200-летним домом в Кейптауне. Бюджет скудный, да и дом становится все теснее, но он принадлежит молодой паре, которых не волнует ни вентиляция, ни качество воздуха в помещении. Так что, как и со многими клиентами, это не начало.

Что касается меня, то у меня остался мучительный вопрос: построены ли наши дома для постоянного проживания? А если нет, то как заставить их работать на нас лучше всего в рамках нашего бюджета? В идеальном мире все дома были бы достаточно герметичны, чтобы им требовалась механическая вентиляция, и все мы дышали бы свежим, размеренным и хорошо распределенным воздухом. Но это не так. Так что же лучше?

__________________________________________________________________________

Кайли Жак — старший редактор Green Building Advisor.
