Как подобрать воздухонагреватель для покрасочной камеры — ООО «Тепловей»

В последнее время всё больше производственных предприятий России предпочитают самостоятельно окрашивать свои изделия. Для этого на производстве должна быть оборудована покрасочная камера. К камере предъявляется много требований по температурному режиму, санитарным нормам и вентиляции.

В данной статье рассмотрим лакокрасочную камеру (не путать с порошковой окраской — там действуют другие нормы), находящуюся внутри производственного помещения, изолированную стенами и потолком от основного здания, с закрывающимися дверями во время покраски, и своей собственной вентиляцией.

Лакокрасочная камера

Основные требования к покрасочной (лакокрасочной!) камере исходят из санитарных норм. Покраской занимается человек, и для его здоровья необходимо уменьшить вредное воздействие, сопровождающее данный процесс, до минимума.

Система вентиляции должна быть построена по следующему принципу. Подача воздуха в камеру происходит через потолок, вытяжка через пол. Воздушный поток идет сверху вниз, чтобы окрасочный туман не попадал в легкие человека, а прижимался чистым воздухом к полу, где он должен оседать на фильтрах, установленных в вытяжных отверстиях. Скорость воздушного потока должна быть минимум 20см/с рекомендовано 25 см/с. Воздух перемещается сверху вниз, значит, для вычисления производительности вентилятора, нам важна площадь окрасочной камеры.

Для вычисления мощности воздухонагревателя нам необходимо знать температуру воздуха на улице (в камеру должен поступать очищенный через фильтры свежий воздух с улицы), температуру, необходимую в покрасочной камере, и требуемую производительность вентилятора.

Условные обозначения:

  • L-производительность вентилятора — м3/ч
  • d — длина камеры — м
  • b- ширина камеры -м
  • V- скорость воздушного потока — м/ч
  • Тнар – температура воздуха, поступающего с улицы в воздухонагреватель
  • Ткам – температура необходимая в покрасочной камере
  • P – тепловая мощность воздухонагревателя в киловаттах — кВт
  • 3000 – переводной коэффициент для вычисления мощности воздухонагревателя в единицах ватт. (округлен)
  • Вычисляем по формулам.
  • L=d*b*V
  • P=L*(Ткам — Тнар)/3000
  • V(м/ч)=V(см/с)*60*60/100

Пример: у нас имеется покрасочная камера длиной 4,2 метра, шириной 3,5 метра, требуемая температура внутри камеры +30оС, минимальная расчетная температура на улице -30оС.

Скорость потока воздуха 25см/с или в необходимых нам единицах 900м/ч.

L=4,2*3,5*900=13230 м3/ч — требуемая производительность вентилятора

Р=13230*(30-(-30))/3000=264,6кВт

Если мы берем минимальную скорость потока воздуха 20см/с или 720м/ч, то

L=4,2*3,5*720=10584 м3/ч — требуемая производительность вентилятора

Р=10584*(30-(-30))/3000=211,7кВт – минимальная тепловая мощность

Округляем полученные результаты (на величину не более 10%) в меньшую сторону от рекомендуемой, но не менее, чем минимальная тепловая мощность и получаем 250кВт.

Вывод: по результатам данного примера, нам необходимо установить рекуперативный воздухонагреватель (воздушный теплогенератор, генератор теплого воздуха) с газовой горелкой (дизельной, мазутной и т. д. горелкой) марки Тепловей-250.

Важные замечания: воздухонагреватель рекомендуется устанавливать снаружи покрасочной камеры, а нагретый воздух по воздуховодам направлять в камеру через потолок. Дополнительно рекомендуется ставить вытяжной вентилятор, для откачки через отверстие в полу сквозь фильтры воздуха с окрасочным туманом. Не рекомендуется использовать покрасочную камеру с открытыми дверями (во время окраски) или вообще осуществлять покраску на открытом участке цеха. Если покрасочная камера находится не внутри производственного помещения, а является самостоятельным сооружением или находится внутри холодного, не отапливаемого ангара – необходимо учитывать плюсом к мощности воздухонагревателя теплопотери этого сооружения, в приведенном выше примере мы пренебрегли теплопотерями ввиду их малости.

Тепловая мощность, тип и принцип работы воздухонагревателя, необходимые для камер полимеризации (сушки) при порошковой окраски, будут рассмотрены в другой статье.

[contact-form-7 404 «Not Found»]

Источник высокого качества Вентилятор Для Покрасочной Камере производителя и Вентилятор Для Покрасочной Камере на Alibaba.

com
О продукте и поставщиках:

Инвестиции в выдающиеся. вентилятор для покрасочной камере на Alibaba.com - это исключительно эффективный способ добавить комфорта в любое пространство с помощью приятной вентиляции. Они обладают передовыми функциями, которые обеспечивают эффективность за счет равномерного распределения воздуха и достижения желаемых температур. Они доступны в обширной коллекции, содержащей различные модели, размеры и типы. Из этого разнообразия все покупатели найдут себе подходящее. вентилятор для покрасочной камере в соответствии с их бытовыми или коммерческими потребностями.

Изготовлены из износостойких материалов, эти первоклассные. вентилятор для покрасочной камере удивительно долговечны. Они выдерживают такие факторы, как тепло и вибрация, с которыми они сталкиваются во время работы, чтобы поддерживать свой идеальный уровень производительности. Они просты в установке и обслуживании, особенно из-за их минимальной скорости выхода из строя и легкодоступных запасных частей.

Это делает их подходящими и практичными для многих помещений, включая дома, офисы, учреждения и практически любые другие помещения, где требуется равномерный воздушный поток.

вентилятор для покрасочной камере, представленные на Alibaba.com, принадлежат ведущим универсальным брендам и надежным производителям. Поэтому они соблюдают строгие правила, регулирующие стандарты качества, которые гарантируют покупателям, что каждая покупка, которую они совершают на веб-сайте, дает первоклассные продукты. Их очаровательные скидки и превосходная производительность делают их невероятно доступными. Они могут похвастаться передовыми двигателями, которые потребляют умеренное количество электроэнергии, поэтому они позволяют пользователям экономить деньги на счетах за электроэнергию.

При навигации по Alibaba.com покупатели обнаруживают наиболее актуальными. вентилятор для покрасочной камере варианты, соответствующие их эффективности и финансовым целям. Они стоят каждого вложенного в них доллара, поскольку соответствуют ожиданиям пользователей и превосходят их. Их потрясающие предложения, рассчитанные на закупку в больших количествах, делают их идеальными для оптовиков и поставщиков.

GL 9 Окрасочно сушильная камера (GUANGLI)

Основные параметры

Производители

Guangli

Код Товара:

GL 9

Наличие:

В наличии

Характеристики

Внешние::

8700х5630х4230 мм

Внутренние::

8600х4000х3400 мм

Воздухообмен:

36000 м3 /час

Въездные ворота:

Трехстворчатая дверь, 3000х2700м

Вытяжной блок:

7,5 кВт

Двери:

800х2000 мм

Мощность дизельной горелки:

200 кВт

Освещение:

Верхний уровень–48 ламп. Нижний уровень– 40 ламп.

Основание:

Полнорешетчатый пол, 300 мм

Стеновые панели:

Сэндвич-панель, 50мм

Страна производитель:

Китай

Покрасочная камера GuangliGL9имеет увеличенные габаритные размеры и предназначена для проведения покрасочных работ на различных типах легковых автомобилей, включая внедорожники, микроавтобусы, автобусы среднего размера и коммерческий транспорт (малые грузовые авто). Покрасочная камера GuangliGL9 отличается от других камер Guangliмодельной линейки GL увеличенными габаритными размерами для покраски крупногабаритных автомобилей. Покрасочная камера GuangliGL9имеет в своей основе металлическое основаниевысотой 30 см, напольные решётки (цельные) выдерживает нагрузку до 600 кг на одно колесо. В стандартном исполнении покрасочная камера GuangliGL9 комплектуется дизельной горелкой из нержавеющей стали RielloG20S итальянского производства, мощность горелки составляет 200 кВт, 90% нагретого воздуха подвергается рециркуляции. Корпус покрасочной камеры GuangliGL9собирается из сэндвич-панелей толщиной 50 мм., в качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя можно использовать минеральную вату. Фронтальная дверь покрасочной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована пневматическим затвором. Данная покрасочная камера оборудована двумя вентиляторами: приточным и вытяжным.

Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры до 36 000 м³/час, скорость потока воздуха внутри камеры составляет 0,25-0,35 м/с. Приточный вентилятор обладает мощностью 11кВт, мощность вытяжного вентилятора составляет 7,5 кВт. Вытяжной воздуховод покрасочной камеры, включает в себя 5 метров прямой трубы, один 90˚ отвод, один 60˚ отвод, 5 метров прямой трубы и 2 небольших отвода. Заслонка, переключающая режимы окраска/сушка, срабатывает автоматически посредством пневматики. Система фильтров состоит из: потолочного фильтра (степень фильтрации 98%), напольного фильтра (степень фильтрации 95%) и фильтра предварительной очистки (степень фильтрации 80%). Потолочный фильтр покрасочной камеры состоит из 8-и фильтров, которые монтируются над несущей рамой, выполненной из стали и покрашенной порошковым покрытием. Напольный фильтр состоит из 5-и частей и 2-х выпускных фильтров. Верхнее освещение покрасочной камерыGuangliGL9 состоит из 12 плафонов, каждый плафон состоит из 4 ламп по 40 Вт. На данной модели покрасочной камеры используется дополнительное боковое освещение, оно включает в себя 10 плафонов, в каждом по 4 лампы мощностью по 40 Вт каждая. Блок управления и его компоненты импортного производства (Mitsubishi, Omron), они защищены от перегрузки, перегрева, пропадания фазы и от фазовой синхронизации, мотор с Y/Δзапуском. При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре. Питание камеры осуществляется посредством трёхфазной сети с напряжением 380 В., мощность установки 22,5 кВт.

Самовывоз из магазинов:

г. Екатеринбург,
ул. Студенческая, дом 11, оф 307
пн-пт 09:00 до 18:00
тел. +7 (343) 378-33-37
Доставка по Екатеринбургу — бесплатно.

г. Тюмень,
ул. Московский тракт, дом 134а,
тел. +7 (345) 269-98-66

Доставка по России транспортными комапаниями КИТ, Деловые линии, ПЭК

Вытяжка для покрасочной камеры

Недавно приобрел себе 3D принтер, теперь чувствую ‘обязанность’ воплощать ранее задуманное в жизнь.

Т.к. периодически собираю стендовые модели техники, давно хочу себе сделать нормальную покрасочную камеру для финальных этапов. Сейчас использую для покраски коробку с двумя осевыми вентиляторами, но она плохо справляется со своей задачей: быстро перестает ‘тянуть’, фильтры плохо задерживают краску, неудобно их менять, нет освещения и тд.

В общем сформировались следующие ‘must have’ для покрасочной камеры:

  • скорость потока на входе в камеру (место наибольшего сечения) порядка 0,5 м/с;
  • хорошая напорная характеристика, чтобы можно было поставить лабиринтный фильтр;
  • возможность установки стандартных фильтров от какого-нибудь бытового фильтра для воздуха;
  • встроенное освещение рабочего пространства;
  • складная.
Начнем с центрально элемента камеры — вытяжного вентилятора. Для создания нужной скорости на входе, нам нужно обеспечить расход примерно 0.1 м3/с. У меня нашелся бесколлекторный двигатель на 26 Вт 4000 об/мин.

КПД выберем 60%.

Исходя из вводных параметров считаем рабочее колесо для центробежного и осевого вентиляторов. Почему оба? Дак ведь у нас 3D принтер! Теперь мы не ограничены технологичностью производства при выборе формы крыльчатки и можем сделать осерадиальное рабочее колесо! В общем считаем углы входа и выхода потока и форму диффузора и строим модели.

Далее — на печать! Т.к. детали большие, все печатал на максимальных скоростях слоем 0,25 мм, только для видео замедлил печать.

Нижняя крышка корпуса еле влезла на рабочее поле моего SkyOne: ее внешний диаметр 146 мм, а заявленное рабоче поле 140х200 мм. Вообще все детали на пределе габаритных возможностей принтера. Корпус разделил на две части, т.к. его размеры получились 250х190 мм. В целом напечаталось неплохо, есть только вопросы к первому слою: на деталях корпуса он лег слегка волнами.

Собрал все вместе, детали корпуса пока не клеил.

По сравнению с принтером вытяжка выглядит внушительно! Видео первого запуска:

Приношу извинения, что должным образом не организовал питание, но уж очень хотелось поскорее запустить. Ну и за скотч: нужно было как-то зафиксировать вентилятор на столе.

В итоге вытяжкой доволен, но нужно немного переделать крыльчатку: замкнуть верхний контур для жесткости, т.к. лопатки сильно отгибает и на большой скорости они начинают задевать корпус (на видео видно).

Теперь буду моделировать лабиринтный фильтр и корпус камеры.

Буду рад ответить на вопросы.

Одномоторная покрасочная камера

Содержание:

  1. Устройство одномоторных камер
  2. Утепление и установка фильтров
  3. Расчет приточной вентиляции


Как легко догадаться из названия, в вентиляции одномоторной покрасочной камеры используется один мотор. На этом очевидные моменты конструкции заканчиваются, так как этот единственный вентилятор нужно использовать с умом. Наличие вентилятора только в приточном воздуховоде не означает, что вентиляции вытяжной можно уделять меньше внимания. Напротив, точного расчета требует вентиляционная система в целом и каждая из частей ее составляющих.

Устройство одномоторных камер

Предпочтение таким конструкциям отдается при перестройке в покрасочное помещение стандартного гаража. Причиной тому может быть невозможность соорудить нормальную вытяжку вообще, желание сэкономить, невозможность обеспечить нормальное питание от сети 220 всего оборудования. Часто этому способствуют все проблемы разом, так как по отдельности решить их можно. Таким образом, решение обходиться одним вентилятором – своеобразная уступка, ведь вышеобозначенные проблемы не исчезают, но переходят в новую плоскость. Отсутствие вентилятора на вытяжке означает:

  • Отсутствие фильтра (иначе давление в камере может стать слишком большим), что в свою очередь приводит постоянному засорению воздуховодов.
  • Загрязнение окружающей среды (читай возможность и вероятность подачи соседями по гаражному коллективу в суд).
  • Невозможность обустройства циркулирующей вентиляции, т.е. экономии на тепле.
  • Слабое и неравномерное вентилирование помещения.

Все эти пункты не повод отступаться от идеи, но игнорирование любого из них может обернуться проблемами в будущем. Поэтому уже на стадии проектирования одномоторной камеры нужно иметь их ввиду, т.е. до того момента, когда исправлять промахи будет слишком проблематично. Устройство такого малярного помещения также имеет свои нюансы.

Утепление и установка фильтров

Для того чтобы прибивать взвесь из красок и растворителей к полу, приточная и вытяжная вентиляции должны создавать строго вертикальное или близкое к нему движение воздуха. Поэтому приток всегда располагается сверху, но встраивать его в потолок не обязательно. Для стандартной улитки низкого давления можно отвести небольшое пространство над дверью, из которого воздух нагнетается в короб над помещением. Для этого отсекают верхнюю часть покрасочного бокса, пристраивая короб из брусьев к потолку.

Фильтром закрывается нижняя часть короба – чем шире площадь фильтра, тем равномернее будет распределяться воздух, а значит возрастет и качество покраски. Утепление стен производится по тому же принципу: на стенах укрепляются короба из бруса, внутри коробов закрепляется пенопласт или любой другой доступный утеплитель. Щели между листами пенопласта заливаются монтажной пеной, лицевая сторона коробов закрывается оцинковкой или декоративными пластиком (у пола края листов загибаются и заливаются гудроном). Все стыки промазываются герметиками, швы проклеиваются фольгированным алюминием – материалы можно приобрести в строительном магазине.

Для экономии тепла обогрев совмещается с охлаждением оборудования. Для этого выделяется отдельный шкаф, где располагаются стабилизатор напряжения и компрессор. Таким образом, приточный воздух нагревается за счет повышения температуры оборудования, но требуется его очистка еще до попадания в камеру, т.е. внешняя фильтрация. При этом прогрев до попадания в помещение не обязателен (в классической конструкции он монтируется в одной системе с вентилятором). Прогрев автомобиля, а заодно и воздуха в покрасочной, могут осуществлять инфракрасные лампы (на стандартный гараж достаточно 4-6 приборов мощностью 1,5 кВт).

Особенно внимательно нужно походить к герметизации дверей: использовать дверные щели как вытяжку нельзя, иначе в противоположном конце комнаты образуется большая мертвая зона, где легко могут задержаться пыль и пары растворителя. Короб вытяжной вентиляции (при необходимости нужно поднять пол) должен захватывать большую часть площади. Если площадь вытяжной решетки превышает 2 м², можно ограничиться высотой в 20 см. Воздух из короба можно выводить через гофру, в идеале через несколько труб (общая площадь сечения не менее 1 м²). Воздух нужно выводить в сторону противоположную той, с которой он набирается, а для того чтобы исключить проблемы с соседями и отсрочить визит пожарной инспекции, можно использовать абсорбционные фильтры (1-2 кг угля могут приглушить запах 5-8 циклов полной покраски).

Расчет приточной вентиляции

Высота окрасочной камеры должна составлять порядка 3-3,5 метров, но такие цифры в обычном гараже недостижимы. Поэтому считается высота короба приточной вентиляции: при малой высоте помещения можно оставить ее равной 20 см, но рекомендуется использовать не менее 40 см на площадь фильтра равную 2-3 м². Если используется вентилятор высокого давления, в обязательном порядке потребуется либо рассекатель потока, либо боковая (торцевая) подача воздуха, но рекомендуется использовать улитки среднего давления или несколько вентиляторов, создающих низкое давление. Классификация вентиляторов по давлению следующая:

  1. Высокое давление – 5-12 кПа (аналоги ВЦ 6-28, производимых заводом «Аэромаш»).
  2. Среднее давление – 2-5 кПа.
  3. Низкое давление – до 2 кПа.

Нужно отметить, что разница между такими вентиляторами не только в создаваемом давлении, но и в конструкции: угол крыльчатки больше у вентиляторов ВД – под эти показатели рассчитывается и шкив, и сам мотор (нельзя рассчитывать воздухообмен по количеству оборотов вентилятора – нужны сведения о его производительности). Производительность указывается в количестве кубометров, прогоняемых вентилятором за час. Это число должно быть равно объему помещения, умноженному на кратность обмена воздуха, или рассчитано исходя из скорости движения воздуха в рабочей зоне (5-7 м/мин).

Если у камеры имеется свой подвал и воздух в нем как-то прогревается, можно использовать два вентилятора. Мощный мотор, подающий воздух в потолочный короб, и улитку низкого давления, подающую воздух из подвала. Таким способом экономится тепло, которого требует покрасочная работа, но создается проблема контролирования потоков (второй должен быть направлен если не вниз, то хотя бы параллельно полу) и чистоты воздуха, ведь воздух в подвале обычно сырой и пыльный.

Покрасочная камера — avtorep.ru

Практически каждый автомаляр задаётся вопросом: «Купить покрасочную камеру или сделать своими руками?» Давайте разберемся в этом вопросе.

Если поток клиентов постоянен и нет времени на монтаж камеры,  то будет проще купить покрасочную камеру. Так как монтаж камеры, отвечающей всем требованиям, своими руками в пересчете на потраченное время и затраченные деньги, по затратам будет таким же как и покупка заводской.

Но если у вас поток клиентов не большой, и вам нужна не навороченная покрасочная камера, то её можно сделать самому, затратив меньше средств, чем покупка профессиональной.

Основной принцип работы покрасочной камеры

Основной принцип практических всех покрасочных камер заключается в постоянном циркулировании воздуха в направлении сверху вниз. Это делается для того, чтобы свести к минимуму влияние тумана, появляющегося во время распыления краски и лака, на конечный результат. При такой циркуляции, пыль и частицы краски оседают вниз и через вытяжку удаляются из камеры. В покрасочных камерах приток воздуха идет с потолка, отток воздуха осуществляется с пола.

Существуют основные виды схем смешивания воздуха:

  • производительность приточного вентилятора равен производительности отточного  вентилятора;
  • производительность приточного вентилятора больше производительности отточного  вентилятора;
  • производительность приточного вентилятора меньше производительности отточного  вентилятора;
  • отточного вентилятора нет, есть только приточный.

Первые три схемы используются в профессиональных камерах, так как это производительнее. А так же имея два независимых воздуховода можно создать как избыточное давление, так и разряжение. Разряжение удобно при подготовке к покраске автомобиля, во время шлифования вся пыль будет высасываться из камеры вниз. Также такая компоновка позволяет покрасочную камеру превращать в сушильную, за несколько минут. Количество воздуха регулируется как заслонками, так и производительностью двигателя вентилятора.

Изготовление таких камер, требует подробного расчета при разных условиях расположения. И выходят практически по стоимости как готовая. Причем, покупные камеры рассчитаны таким образом, что их можно встраивать практически в любое помещение. Чего не скажешь о самодельных. Пройдет не мало времени, прежде чем получится добиться желаемой циркуляции воздуха в самодельной камере.

Покрасочная камера своими руками

Для самодельной покрасочной камеры подойдет схема только с приточным вентилятором. Кратко разберем почему?

В отточном воздуховоде присутствует краска, которая не должна попадать в двигатель и вентилятор, для этого нужно больше фильтрующего материала, в свою очередь нужен мощный двигатель который должен создавать необходимый отток не смотря на мощные фильтры. А это шум, затраты на электроэнергию. А также обслуживание.
Для этих целей целесообразно применять агрегаты инжекторного типа, которые в свою очередь тоже влетят в копеечку.

Также, чтобы создать хорошее разрежение, нужно делать хорошую герметизацию камеры, чтобы не было подсоса воздуха с пылью из вне.

Поэтому с практической точки зрения, лучше сделать камеру с приточным вентилятором, который будет создавать избыточное давление. А отток воздуха будет происходить за счет этого давления, и регулироваться заслонками в отточных воздуховодах. Так же при избыточном давлении, можно не беспокоится за подсос воздуха из вне. И двигатель на приток нужен не такой мощный как в двухконтурной системе.

Необходимые материалы для покрасочной камеры

Для постройки камеры, нужно выделить место такое, чтобы удобно работать в камере с машиной и не быть стеснённым  в движениях. А также в полу нужно слелать воздуховоды

Материалы для камеры:

Обшить камеру изнутри можно профнастилом или Пенофолом. Если обшивать Пенофолом, то удобнее, сначала обшить фанерой, а на ней строительным степлером закреплять фольгу.



Для герметизации и утепления лучше использовать пенопласт, а швы заделывать пенофлексом.

Для воздуховодов подойдут готовые трубы из жести или изготовленные самостоятельно квадратного сечения.

Вентиляторы нужно подбирать в зависимости от возможностей, желательно с запасом мощности. Чтобы они не работали на пределе. Если не хватает одного, можно использовать несколько.



После отделочных работ нужно установить вентиляционную систему. Для этого, нужно сделать на потолке короб (можно из жести) для приточного воздуха, в нем же будет фильтрующий материал.  Забор воздуха тоже должен организован через фильтр. И плюс ко всему, если он будет забираться с улицы, то его необходимо нагревать, чтобы температура в камере была рабочая. Для этого можно делать забор воздуха с отапливаемого помещения, чтобы отдельно не ставить горелку.

Отток делается в полу, если нет возможности сделать короб на весь пол, то делаются два воздуховода на расстоянии друг от друга равным колее большинства авто. Решетка под колеса варится из уголка. На конце воздуховодов ставятся заслонки. Сами воздуховоды на улице уходят на верх здания, создавая естественную тягу.

Для фильтрующих элементов применяется синтепон.

Свет в покрасочной камере

При постройке камеры, необходимо помнить о свете, его должно быть столько, чтобы было комфортно работать и было все видно. Для этих целей подойдут лампы дневного света ЛДС40 — ЛДС80. Их можно устанавливать без рефлекторов, так даже лучше для определения качества окраски и поверхности на предмет неровностей.

Расположение источников света должно быть как вдоль камеры так и поперёк, а так же на потолке. Нижний продольный источник света должен бать от пола на уровне 70см., верхний 170 см.

Для дверей могут подойти ролставни, так как давление в камере избыточное, их гермитичности вполне хватает.

Воздушная магистраль в покрасочной камере

В камере нужно предусмотреть воздушную магистраль, её нужно сделать с двух сторон, чтобы было удобно подключать пистолет. Организовать её можно с помощью труб метапола, шаровых кранов и быстросъемных разъемов.  Также необходимо в близости от подключения пистолета установить влагоотделитель.

В интернете есть видео таких покрасочных камер, вот одно из них. В этом видео подробно рассказывается о том как камера была построена.

Вентиляция покрасочной камеры СТО / Новости / Promcenter.com.ua

Вентиляция покрасочной камеры СТО При постройке СТО разрабатывается отдельный проект, который предусматривает расположение приточно-вытяжной вентиляции. В зависимости от того какие работы производятся в каждом блоке, выбираем вентиляторы, которые смогут обеспечивать постоянную подачу свежего воздуха. Основная часть всей вентиляционной приточной установки, находится вне самого здания, для уменьшения вибраций и шумов. Покрасочная камера одно из самых загазованных помещений, поэтому к подбору систем вентиляции предъявляются повышенные требования.

Осевые вентиляторы обеспечивают не только циркуляцию воздуха, а и способствуют поддержанию микроклимата, необходимого для равномерного высыхания нанесенной краски. Рядом с вентилятором принято использовать нагревательные приборы, что обеспечивает равномерное просыхание окрашенной поверхности. При несоблюдении этой технологии краска будет высыхать неравномерно и останутся потеки и другие дефекты покраски. Воздух, который подается в покрасочную камеру первоначально проходит процесс очистки от пыли и других загрязнений, а воздух, который выводится и камеры, проходит через фильтр, который задерживает остатки краски в отработанном воздухе. На ряду с осевыми вентиляторами, должны быть установлены крышные вентиляторы, которые будут убирать отработанный и загрязненный воздух, поднимающийся вверх. Бесперебойная работа системы вентиляции, будет обеспечивать минимальную загазованность, тем самым улучшать условия работы и продолжительность рабочей смены. Следует помнить, что крышные вентиляторы используются для создания номинального давления в камерах для покраски, что также будет улучшать процесс высыхания окрашенного кузова автомобиля или запасных частей. Воздушный поток может подаваться в покрасочную камеру несколькими способами: простая циркуляция в камере или прямотоком. Способ подачи зависит от того в каком режиме функционирует камера «Покраска» или «Сушка». При установке систем очистки воздуха, необходимо осуществлять балансировку вентиляторов. Такие наладочные работы помогут уменьшить шумы при работе приточно-вытяжной вентиляции. После окончания рабочей смены необходимо осуществлять контроль за наличием влаги в уловителях, так как от ее избытка может существенно уменьшиться срок эксплуатации. В современных конструкциях производитель предусматривает уже вмонтированные в конструкцию вентилятора противошумные приспособления.

К ним можно отнести: шумоизоляторы и шумоглушители. Оборудование для приточной вентиляции специалисты рекомендуют закреплять на полу и стенах таким образом, чтобы в процессе работы оно не могло привести к различным травмам. Таким образом можно сделать вывод, что от того насколько качественное оборудование для вентиляции установлено в камере, будет напрямую зависеть результат проделанной работы. Существуют несколько факторов при которых работа покрасочной камеры будет максимально эффективна:

• Равномерная температура, без скачков и сильных колебаний;

• Поддержание постоянной влажности;

• Контроль над поступлением свежего воздуха и вытеснением отработанного;

В покрасочных камерах используются различные типы вытяжным систем: одномоторные, двухмоторные и приточно-вытяжные. Наиболее производительной системой вентиляции считается приточно-вытяжная, поскольку поступление свежего воздуха будет максимально приближено к объему отработанного. При правильно произведенных расчетах и верном выборе оборудования, покрасочная камера будет максимально эффективна и безопасна.

В чем разница в вытяжных вентиляторах покрасочной камеры? — Garmat

В чем разница в вытяжных вентиляторах покрасочной камеры?

Если вы покупаете кабину для покраски и сравниваете расценки на оборудование, может показаться, что вы сравниваете «яблоки с яблоками», если вы не знаете, что характеристики или особенности существенно влияют на производительность. Две покрасочные камеры могут показаться похожими, но их производительность сильно различается.

Есть несколько мелких, но точных деталей, которые отличают одну окрасочную кабину от другой и влияют на производительность вашей окрасочной кабины на протяжении всего срока ее службы.При таких важных инвестициях, как окрасочная камера, подумайте о том, какое влияние она окажет на вашу работу. Решения, которые вы принимаете сегодня, потенциально могут повлиять на вас (положительно или отрицательно) на десятилетия.

Одним из ключевых критериев является выбор вытяжного вентилятора. Эта важная деталь, которая поначалу может показаться неважной, очень важна для работы окрасочной камеры. Разница в конструкции вентилятора оказывает значительное влияние на стабильность и постоянство воздушного потока, срок службы фильтра и долговечность двигателя и подшипников.

Покрасочные камеры

поставляются с двумя конфигурациями основных вытяжных вентиляторов: осевым и центробежным.

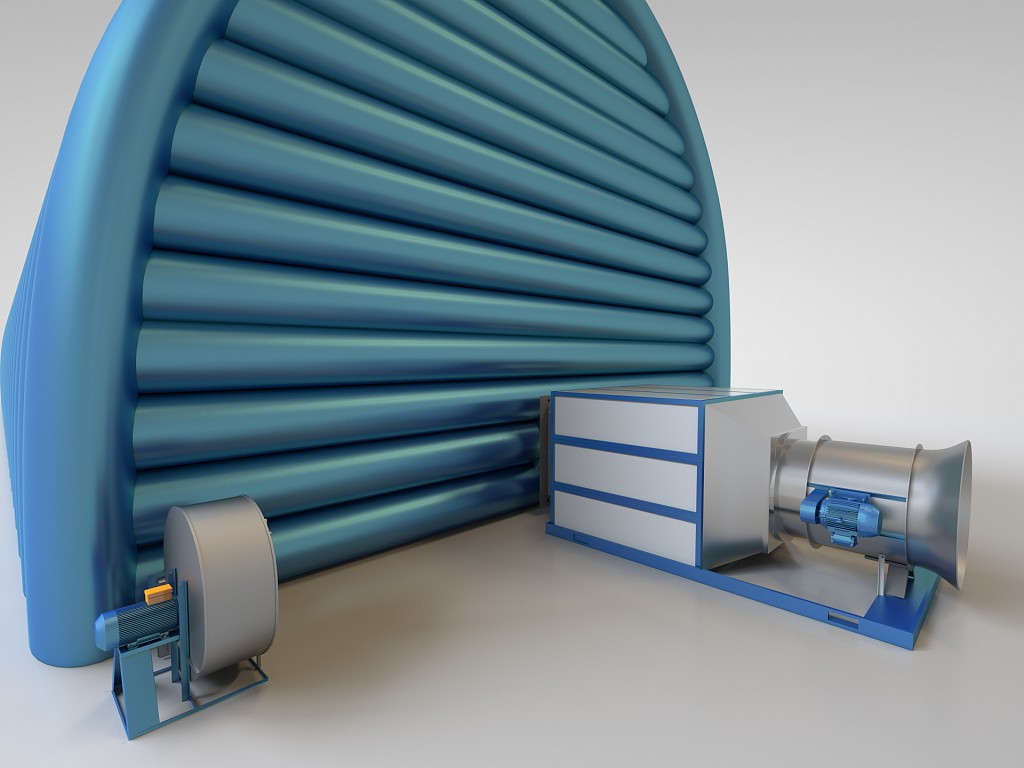

Трубчатые осевые вентиляторы против. Центробежные вентиляторы

Трубка осевая

Осевые вентиляторы предназначены для перемещения больших объемов воздуха при заданной потребляемой мощности и статическом давлении (сопротивление потоку воздуха). Трубчатые осевые вентиляторы представляют собой типичную конструкцию вентиляторов, используемых в недорогих окрасочных камерах, и выбираются из-за их низкой цены, но не обязательно из-за их эффективности.

Осевой вентилятор — самый старый и самый простой вид устройства для перемещения воздуха. Схема воздушного потока параллельна валу вентилятора. Эти вентиляторы широко известны как циркуляционные, пропеллерные и трубчато-осевые.

Самым большим недостатком осевых вентиляторов является их чувствительность к изменениям статического давления и сопротивление движению воздуха. По мере того как фильтры в окрасочной кабине начинают загружаться излишним распылителем и частицами пыли, мощность осевого вентилятора быстро уменьшается, что снижает поток воздуха.

Трубно-осевые вентиляторы также значительно шумнее, чем реверсивные. Шум увеличивается по мере роста статического давления из-за увеличения скорости вентилятора, необходимой для поддержания воздушного потока. Трубно-осевой вентилятор также требует более строгого графика технического обслуживания, чтобы поддерживать работу вентилятора на уровне при первой установке.

Примечание. Компания Garmat USA не использует трубчатые осевые вентиляторы в своей стандартной линейке покрасочных камер для автомобилей, если заказчик специально не требует этого.

Центробежные вентиляторы

Центробежные вентиляторы ускоряют воздух в радиальном направлении, изменяя направление воздушного потока. Они тихие, надежные и способны работать в широком диапазоне статических условий. Этот тип вентилятора работает на более низких оборотах, накапливает меньше избыточного распыления, что снижает как шум, так и затраты на техническое обслуживание.

Три типа центробежных вентиляторов:

Существует несколько типов центробежных вентиляторов, но три наиболее эффективных конструкции включают вентиляторы с прямым изгибом, обратным наклоном и крыльчатые вентиляторы с обратным наклоном.

Вентиляторы с прямой кривой наиболее эффективны для заданного набора условий, таких как мощность в лошадиных силах, размер и начальное статическое давление. Однако эти вентиляторы склонны к скоплению чрезмерного количества брызг, поэтому их лучше всего использовать на стороне подачи и, как правило, не рекомендуется использовать в системах вытяжки.

Вентиляторы с обратным наклоном используют лопасти, которые изгибаются против направления крыльчатки вентилятора. Обратное направление крыльчатки создает вакуум воздуха, который окружает лопасти, тем самым уменьшая скопление избыточного распыления.Эти вентиляторы очень эффективны в широком диапазоне статического давления и обеспечивают более стабильный воздушный поток, поскольку фильтры начинают загружаться избыточным распылением и частицами пыли.

Вентилятор обратного наклона с двойным впуском и лопастями с аэродинамическим профилем — это недавнее усовершенствование вентилятора с обратным наклоном для повышения эффективности. Он обладает всеми преимуществами вентилятора с обратным наклоном, но аэродинамическая конструкция лопастей обеспечивает большую мощность вентилятора при заданных оборотах и ​​мощности и с меньшим уровнем шума, чем при стандартном обратном наклоне.Дополнительной особенностью этого выбора вентилятора является то, что двигатель не может быть перегружен при заданной скорости вращения колеса независимо от величины статического давления, приложенного к системе.

Инженеры

Garmat USA обнаружили, что вентилятор с двойным входом и обратным наклоном с лопастями с аэродинамическим профилем обеспечивает наиболее стабильный воздушный поток среди всех вентиляторов на рынке. Стандартная линия окрасочных камер, CTOF (закрытые верхние и открытые передние окрасочные камеры) и подготовительных станций Garmat USA в стандартной комплектации оснащена вентиляторами с двойным впуском и обратным наклоном с лопастями с аэродинамическим профилем.

Как видите, выбор вентилятора может быть отдельной строкой в ​​новом расценке на окрасочную камеру, однако это влияние имеет решающее значение для производительности окрасочной камеры. Убедитесь, что конфигурация вытяжного вентилятора указана в вашем расценке, чтобы вы понимали, что вы получаете взамен своей покупкой.

Энтони Демарест — Инженер по контролю и соответствию

Возникли вопросы по приобретению окрасочной камеры? Нажмите кнопку ниже.

{{cta (‘74557991-48dd-4773-ac3f-1e7a6e49402d’)}}

Стеновые вытяжные вентиляторы для покрасочной камеры

Стеновые вытяжные вентиляторы могут превратить пустую комнату в полнофункциональную покрасочную кабину.Простой, автономный, настенный вытяжной вентилятор для окрасочной камеры с фильтрами может стать гораздо менее дорогой альтернативой покупке сборной покрасочной камеры, которая может стоить десятки тысяч долларов. Многие производители, плотники, слесари, автомастерские, малярные работы грузовиков, любители и т. Д. Узнают, что они могут превратить маленькую (или большую) комнату в очень эффективную покрасочную кабину, используя одну (или несколько) небольших вытяжных труб. Покрасочные вентиляторы; (количество вентиляторов определяется размером помещения). Позвоните в компанию Carl J. Bush Company — США за помощью в выборе вентилятора (248) 276-8400.

Стеновые вытяжные вентиляторы для покрасочной камеры. Превратите комнату в покрасочную будку. Полностью автономный.

Вытяжные вентиляторы для стен покрасочной камеры. Съемная сторона корпуса фильтра CAF-920-1X Покрасочная камера
Вентилятор. (Фильтр падает сверху)

Самый популярный вентилятор для окрасочной камеры на рынке сегодня производится компанией Carl J. Bush Company — США. Их модель CAF-920-1X представляет собой полностью автономный настенный вытяжной вентилятор для окрасочной камеры, который является полностью взрывозащищенным и использует только (1) 24 дюйма X 24 дюйма X 2 дюйма, большой емкости, гофрированный, с номинальной мощностью Merv-8. Малярный фильтр.Это может дать огромную экономию на замене фильтров. Фильтры можно приобрести примерно по $ 9,50 каждый при покупке оптом (например, в Grainger). Напротив, сборные кабины для покраски могут использовать несколько фильтров, что обходится в сотни долларов каждый раз, когда вам нужно заменить фильтр.

Стенные вытяжные вентиляторы для малых покрасочных камер используют только один фильтр

Стенная вытяжная кабина для покраски Вентиляторы размещены в наружной стене и выводят воздух наружу. Требуется приблизительный размер проема в стене 25 X 25 дюймов.(Считается небольшим открытием). Коробка фильтра со стороны внутренней стены. Установленная в 8-дюймовую блочную стену, блочная стена обычно достаточна для поддержки вентилятора. При тонкостенной установке используется поддержка «полки» на внешней стене снизу. Вентилятор обычно размещают в стене так, чтобы большая часть блока вентилятора выступала за пределы здания, а фильтрующий блок был заподлицо с внутренней стеной. Таким образом, вентилятор практически не выступает в пространство покрасочной камеры.

Вытяжные вентиляторы для стен покрасочной камеры.Алюминиевый автоматический гравитационный затвор на выпускной стороне вентилятора окрасочной камеры. (Всепогодный).

Стеновые вытяжные вентиляторы для окрасочной камеры полностью устойчивы к атмосферным воздействиям

У погодных вентиляторов poof есть алюминиевые автоматические заслонки силы тяжести. Установленные на нагнетательной стороне вентилятора, они открываются, когда вентилятор включен, и плотно закрываются, когда вентилятор выключен.

Самым впечатляющим аспектом этих 20-дюймовых вентиляторов является их мощность. В них используется взрывозащищенный двигатель мощностью 1 л.с., класса I, группы D, класса II, групп F и G, а также высококачественный, литой под давлением алюминий, искробезопасный, 5-лопастной пропеллер с регулируемым шагом, который оснащен Втулка с коническим замком.Эта комбинация двигателя и пропеллера обеспечивает вентилятору модели CAF-920-1X производительность 6200 куб. через фильтр краски в течение более длительного периода времени, прежде чем потребуется замена фильтра). Опять же, это БОЛЬШАЯ ЭКОНОМИЯ на замене фильтров, потому что вам не нужно менять их так часто.

Вентиляторы для окрасочной камеры с фильтром, используемые для приточного воздуха с фильтром

Пропеллеры из литого алюминия с регулируемым шагом.CAF-920-1X Настенные вытяжные вентиляторы для покрасочной камеры.

Процессы окраски требуют фильтрованного всасываемого воздуха. Вентилятор модели CAF-920-1X доступен для поставки. Вытяжной и приточный вентиляторы выглядят одинаково, имеют одинаковый размер и мощность. Единственная разница в том, что воздух движется в разные стороны. Для отфильтрованного наружного приточного воздуха необходимо использовать защитный кожух Капюшон предотвращает попадание дождя, снега и птиц. Капюшон имеет птичий экран. Изготовлен из оцинкованной стали.

Для покрасочных камер

размером 20 х 20 х 10 футов потребуется только (1) из этих маленьких вентиляторов, чтобы обеспечить более эффективную замену воздуха, чем 1 минута. (Под заменой воздуха понимается время, необходимое для того, чтобы вывести весь объем покрасочной кабины и заменить ее свежим наружным воздухом).

CAF-920-1X Компоненты вытяжных вентиляторов стен покрасочной камеры. (Слева), блок фильтра, панельный вентилятор XP с защитной решеткой, блок вентилятора и заслонка.

Эти вентиляторы также доступны в однофазном взрывозащищенном исполнении и трехфазном взрывозащищенном исполнении. Однофазный — бытовой ток, 115 или 230 вольт. Трехфазный (230 или 460 Вольт).

СДЕЛАНО В США.

Вы можете узнать больше об этой отличной альтернативе дорогой сборной покрасочной кабине, посетив веб-сайт компании Carl J. Bush по ссылке, размещенной ниже.

https://carljbushcompany.com/fans-and-blowers/filtered-wall-exhaust-fans/

Для крупных промышленных предприятий мы предлагаем вытяжной вентилятор для окрасочной камеры с 4 фильтрами размером 42 дюйма. Емкость 13000 кубических футов в минуту. Только 3-фазное электрическое соединение! 230/460 Вольт, 60 Гц, 3 фазы.

Вентиляторы для окрасочной камеры: Осевые вентиляторы: Cincinnati Fan

Вентиляторы покрасочной камеры

ОБЗОР:

Трубчатый осевой вентилятор является наиболее распространенным вентилятором, используемым для вытяжки из окрасочных камер.Этот тип вентилятора окрасочной камеры также именуемые: Канальные вентиляторы, осевые канальные вентиляторы и осевые вентиляторы

Изготовители окрасочной камеры включают патрубок для выпуска воздуха в верхней или в задней части кабины за фильтрами, которая предназначена для круглых воздуховодов. Это позволяет очень легко подсоединить воздуховод к трубчатому осевому вентилятору.

Трубчатые осевые вентиляторы и вентиляторы окрасочной камеры могут подавать необходимые большие объемы воздуха. для обеспечения скорости движения лица, необходимой для надлежащей вентиляции окрасочных камер. Обычно они требуют меньше мощности, работают тише и не нуждаются в дополнительных Переходные секции воздуховодов требуются для центробежных нагнетателей.

Любое скопление краски, лака или лака может представлять собой взрывоопасное состояние, если в системе возникает искра. Поэтому все трубчатые осевые вентиляторы, использованные для выпуска краски покрасочная камера должна иметь искробезопасный, литой или изготовленный из алюминия пропеллер.Если гребной винт отсоединился или металлическая деталь ударилась о гребной винт, это минимизирует вероятность возникновения искры.

Cincinnati Fan предлагает 5 типов трубчатых осевых вентиляторов диаметром от 12 до 48 дюймов для окраски. покрасочные камеры, туннели предварительной мойки и туннели для сушки или полимеризации. Все вентиляторы окрасочной камеры Стандартно поставляются с промышленными литыми алюминиевыми стойками.

Каково работать с Cincinnati Fan?

Наши клиенты и представители описывают свой опыт менее чем за 2 минуты.

Как узнать CFM для окрасочной камеры и вытяжного вентилятора размером

Почему кабина для покраски CFM важна

Кабины для покраски

спроектированы с учетом требований к минимальному потоку воздуха в соответствии с национальными нормами, регулирующими использование окрасочных камер. Важные нормы, которым соответствуют кабины для покраски, включают Национальный кодекс пожарной безопасности 1, NFPA 33, OSHA и некоторые другие. Чтобы получить хороший обзор соответствия нормам для окрасочной камеры, прочтите эту статью.Важно то, что для соответствия нормативам требуется окрасочная камера для выпуска необходимого количества воздуха. Количество воздуха, выходящего из окрасочной камеры, зависит от ее стиля. Три основных стиля покрасочных камер — это кабины для рисования с поперечным, нисходящим и боковым тягами. Их требования к воздушному потоку кратко изложены ниже.

  • В прошлом NFPA требовало, чтобы воздушный поток в окрасочной камере составлял 100 футов в минуту для нанесения неэлектрического статического покрытия, нисходящие потоки обычно составляли 50–100 футов в минуту.Изменения в кодексе теперь диктуют, что выхлоп должен быть достаточным, чтобы концентрация растворителя была ниже 25% нижнего предела воспламеняемости. Чтобы правильно измерить концентрацию растворителя, требуются дорогостоящие инструменты, поэтому в большинстве случаев скорость потока воздуха поможет узнать, работает ли ваша будка примерно так, как должна быть, для обеспечения безопасности проконсультируйтесь с производителем камеры, чтобы узнать, что у вас есть краска подходящего размера. Замена вентилятора будки в виду .
  • Если у вас нет надлежащего воздушного потока, это представляет угрозу безопасности, это может повлиять на качество отделки вашего продукта и может вызвать у ваших маляров проблемы с работой в окрасочной кабине из-за проблем с видимостью

Как узнать о CFM ваша покрасочная камера должна быть утомительной

Квадратные окрасочные камеры

Для покрасочной камеры Crossdraft камера должна удалять приблизительно 100 FPM через лицевое отверстие окрасочной камеры, плюс должны быть включены любые дополнительные отверстия. Итак, вы берете ширину и высоту окрасочной камеры x 100 футов в минуту и ​​указываете скорость выхлопа в кубитных футах в минуту. Давайте рассмотрим два быстрых примера, чтобы лучше понять математику

.
  • Crossdraft Paint Booth имеет ширину 6 футов и высоту 8 футов, ваш воздушный поток будет 6 футов x 8 футов x 100 футов в минуту = 4800 кубических футов в минуту в минуту
  • У вас есть покрасочная кабина Crossdraft с проемом 6 футов на 8 футов и проемом под кран 4 фута на 4 фута. Вы берете лицевое отверстие 6 * 8 + (4 * 4), затем берете это x 100 = 6400 кубических футов в минуту

Кабины для черновой окраски

Камера для окраски с нисходящим потоком удалит приблизительно 50 FPM с поверхности пола в камере для окраски.Возьмем для примера

  • У вас есть окрасочная кабина с нисходящим потоком, длина которой 30 футов, ширина 14 футов, это означает, что кабина снимает приблизительно 21 000 кубических футов в минуту (30 x 14 x 50)

Кабина для черновой окраски боком вниз

Боковые окрасочные камеры с нисходящим потоком работают с той же скоростью, что и окрасочные камеры с нисходящим потоком. Тем не менее, в кабине для рисования с вытяжкой вниз часто используются несколько меньших вентиляторов. Это приводит к тому, что в кабинах для окраски с боковым нисходящим потоком часто требуется, чтобы вентилятор каждого размера знал, какой вентилятор является хорошим.

Особые ситуации (Выхлопные камеры)

Большинство обычных покрасочных камер будут иметь полностью закрытые покрасочные камеры. Если вы используете вытяжную камеру, а не полный вентилятор окрасочной камеры, важно помнить, что это, скорее всего, не окрасочная камера, вам необходимо согласовать свои действия с местными властями, чтобы обеспечить соблюдение всех надлежащих мер безопасности. . Кроме того, можно подумать о взрывозащищенном двигателе вентилятора, так как это снизит вероятность того, что ваш вентилятор вызовет искру.В отличие от обычной покрасочной камеры у них немного больше шансов, что вентилятор может быть источником искры.

Типы вентиляторов для покрасочной камеры и их оборудование CFM

  • Полностью закрытый — Полностью закрытый вентилятор — это типичный трубчатый осевой вентилятор, который используется в большинстве окрасочных камер, он предотвращает прохождение воздуха снаружи вентилятора и ремонт двигателя, что снижает вероятность воспламенения воздуха, содержащего растворитель, вентилятором
  • Взрывобезопасный — Взрывозащищенный вентилятор будет иметь конструктивные особенности, снижающие риск образования искры
  • Конструкция шкива с регулируемым шагом — Вентилятор с регулируемым шагом позволяет регулировать скорость вращения вентиляторов, что позволяет регулировать скорость вращения вентиляторов. Это отличный вариант для замены вентилятора, так как он позволит сбалансировать старую покрасочную камеру, отрегулировав поток воздуха
  • У каждого вентилятора будет различный рейтинг CFM , и вам нужно, чтобы вентилятор был рассчитан на соответствующее статическое сопротивление в зависимости от длины имеющегося у вас воздуховода, колен в воздуховоде и подобных факторов. Если вам нужна помощь в выборе вентилятора подходящего размера, лучше всего поговорить с поставщиком кабины, чтобы убедиться, что он подходит.

Типы вентиляторов для окрасочной камеры

Типы вентиляторов для окрасочной камеры — Существует множество других типов вентиляторов, которые можно найти в промышленном мире, но что касается рынка авторемонта, вы увидите четыре основных типа.

1. Трубчато-осевой вентилятор (показан слева)

В большинстве промышленных покрасочных камер, покрасочных камер для грузовиков и покрасочных камер начального уровня для автомобилей используется трубчато-осевой вентилятор в качестве предпочтительного вентилятора для вытяжной стороны воздушного потока. В основном это связано с невысокой стоимостью оборудования и низкой стоимостью установки. Сам вентилятор экономичный. Он не требует дополнительного корпуса и просто устанавливается в линию с вытяжным каналом окрасочной камеры или подготовительной станции. В большинстве приложений на рынке окрасочных камер для автомобилей и грузовиков используются осевые трубчатые вентиляторы с ременным приводом, однако существуют версии с прямым приводом.Для версий с прямым приводом может потребоваться взрывозащищенный двигатель, что обычно не используется в производстве покрасочных камер.

2. Центробежный вентилятор с прямым изгибом (показан справа)

Центробежный вентилятор с прямой кривой или «беличья клетка» используется преимущественно на стороне всасывания любой окрасочной камеры или в установках подпитки воздуха после продажи, которые могут быть добавлены к окрасочной камере после того, как это произошло (вторичный рынок означает, что он не был изготовлен или спроектирован производитель окрасочной камеры). Он также используется в коммерческих и жилых обогревателях. Этот тип вентилятора используется почти исключительно во впускных устройствах, а не в вытяжных, поскольку он предназначен для обработки чистого воздуха. Вентилятор с прямым изгибом не выдержал бы чрезмерного количества краски, если бы он использовался на выхлопной стороне окрасочной камеры. В конце концов, избыточное распыление спекалось достаточно, чтобы снизить производительность, вывести вентилятор из равновесия или даже сломать лопасти колеса. Вентилятор с прямым изгибом также является предпочтительным для большинства воздухозаборников, поскольку он самый тихий из всех вентиляторов и обеспечивает очень мощный воздушный поток для своих размеров и веса.Поскольку воздух, проходящий через заборник, доставляется прямо в рабочее пространство окрасочной камеры, уровень шума, создаваемый приточным вентилятором, передается прямо к рабочему, и уровень шума является очень важным фактором, когда производитель окрасочной камеры пытается спроектировать удобное рабочее пространство. .

3. Центробежный вентилятор с обратным наклоном

Вентилятор с обратным наклоном используется в основном для вытяжки из окрасочной камеры или для нанесения распылением, поскольку он разработан для обработки избыточного количества краски в воздухе и выдерживает более высокое статическое давление.(Подумайте об этом как о «противодавлении» или о том, как сложно вытолкнуть воздух туда, куда ему нужно). Работа с более высоким статическим давлением в окрасочной камере обычно означает, что она может пропускать воздух через сильно загрязненные фильтры или через воздуховоды с большим количеством оборотов.

Среди вентиляторов с обратным наклоном есть два подтипа; Вентиляторы с ременным приводом и односторонним всасыванием с прямым приводом. Оба имеют одинаковую конструкцию лезвия / колеса, которая может работать через сильное распыление и засохшие фильтры.Они различаются просто в зависимости от того, где расположен двигатель и как воздушный поток движется через них.

3а. ПРИВОД НА РЕМЕНЬ ДВОЙНОЙ ВПУСКНОЙ (показан слева) имеет вал, проходящий через колесо. Доступ к валу осуществляется снаружи корпуса вентилятора. Благодаря этому производитель может спроектировать двигатель для установки в любом месте вокруг вентилятора. Двигатель может находиться внутри или снаружи основного блока или с левой или с правой стороны, поскольку вал выступает с обеих сторон крыльчатки вентилятора.На валу двигателя установлен шкив, и на валу вентилятора. Затем они соединяются ремнями для обеспечения вращения. Когда агрегат запускается, воздух поступает в центр колеса с обеих сторон («Двойной впуск»), а затем воздух выходит из отверстия вентилятора.

3б. A DIRECT DRIVE SINGLE INLET (Показано справа) не имеет вала, а просто имеет муфту или «ступицу» на одной стороне крыльчатки вентилятора, которая позволяет валу двигателя зацепляться непосредственно за крыльчатку вентилятора. Когда агрегат запускается, воздух попадает в открытую часть колеса и затем выходит из отверстия вентилятора. Термин «одностороннее впускное отверстие» происходит от того факта, что вентилятор может тянуть только с одного направления, потому что двигатель и монтажная пластина блокируют другую сторону колеса.

Paasche Airbrush — высококачественные доступные аэрографы, сделанные в США.

Йенс Андреас Пааше основал компанию Paasche Airbrush еще в 1904 году. Йенс Пааше родился 27 февраля 1880 года, младший и близнец, в прекрасной семье из шести мальчиков и четырех девочек. .После окончания средней школы в Тронхейме, Норвегия, он поступил на обучение оружейника в Kalseth Gunworks или Trondheim в возрасте 14 лет с 1894 по 1898 год. Он оставил Kalseth Gunworks в 1898 году, чтобы работать на Kongsberg Gunworks, собирая ружья Krag-Jorgensen и другое вооружение.

В возрасте 20 лет Йенс Пааш уехал из Норвегии в Америку на корабле SS Teutonic. Он прибыл в гавань Нью-Йорка 6 августа 1900 года. Поселившись в Чикаго, Йенс начал самообразование своего гения-изобретателя, что в конечном итоге позволило ему занять видное место в индустрии рисования воздуха.

В 1904 году он приобрел половину доли участия в партнерстве Wold Air Brush Manufacturing Co. Движимый решимостью и желанием создать продукт, превосходящий любой другой и являющийся вершиной мастерства и качества, он основал компанию Paasche Brothers в 1904 году. Йенс продавал свой товар днем ​​и делал его ночью. Всегда ища лучший способ, более эффективный и менее затратный продукт, он получил более 80 патентов. В 1906 году он выкупил долю своих братьев и основал компанию Paasche Airbrush Company.Последний переход произошел 20 мая 1916 года, когда была зарегистрирована компания Paasche Airbrush.

Мы должны помнить, что теория аэрографа сродни теории автомобильного карбюратора, который распыляет бензин. Фактически, г-н Пааше владел патентом на карбюратор, но его больше интересовал аэрограф, и он никогда не преследовал другого, чтобы заработать деньги.

Аэрографы Пааше, такие как VL, H и VJR, широко копируются, но не AB. Последний для использования только самым опытным аэрографом.

Paasche Airbrush Company продолжает традицию, оставленную ее основателем Йенсом А. Пааше, обеспечивая высочайший контроль качества. Продолжая настаивать на том, чтобы перед отправкой каждый аэрограф был осмотрен, они производятся и собираются на их заводе по сей день.

Первоначальный завод был построен в Чикаго в 1922 году. Впоследствии он был расширен трижды. В 1984 году, когда потребовалось больше места для постоянно растущего спроса на аэрографы и промышленное распылительное оборудование, фабрика была переведена в Харвуд-Хайтс, штат Иллинойс.Харвуд-Хайтс — северный пригород Чикаго. Компания вернулась в Чикаго в 2005 году, где мы оставались до нашего последнего переезда в Висконсин в 2019 году. Сейчас мы находимся в Кеноша, штат Висконсин, где в настоящее время производим и собираем нашу линию аэрографов и промышленного оборудования для окраски распылением.

Paasche Airbrush в настоящее время принадлежит внуку Йенса А. Пааше, Джону Пааше Петтерсену, его жене Валли Петтерсен и их сыновьям-близнецам Брайану и Стивену Петтерсенам. Компания Paasche Airbrush Company гордится тем, что является американской компанией и гордится тем, что ее принимают на национальном и международном уровнях.В 2004 году нам исполнилось 100 лет, и мы надеемся продолжить наследие, оставленное Йенсом А. Пааше, в далеком будущем.

DIY покрасочная камера — Rat City Studios

Я использую эту окрасочную камеру уже более двух лет. Сделать это было очень недорого. Наверное, около 200 долларов. Это сработало на удивление хорошо. Стеклянные стенки легко чистятся. Небольшой ящик для сбора семян собирает воду и покрывает глазурью, когда я его чистю. Стеклянные стенки пропускают свет, что, я думаю, помогает ему чувствовать себя немного больше, чем есть на самом деле.Это хороший размер для средних и мелких работ, что я обычно делаю. Не занимает много места в студии. Это кажется хорошим моментом, особенно если вы не распыляете столько дней в цикле глазирования.

Недостатки этой конструкции в том, что сама будка находится на меньшей стороне. В идеале я хотел бы опрыскивать всю посуду за раз. Я не могу поместить в эту установку доску для посуды. Так что последние пару лет я использую летучие мыши в качестве досок для посуды при распылении.Когда фильтр глазури расположен над работой, он падает на обрабатываемую деталь, когда она наполняется излишками глазури. Полезно иметь под рукой второй фильтр. Последняя критика, которую я могу предложить этой конструкции, заключается в том, что мытье фильтра ватина — очень пыльная, грязная работа, и в конечном итоге ватин выходит из строя и требует замены, и тогда это просто мусор. Было бы лучше, если бы фильтр был из более прочного материала.

Переназначение
Я вынул все внутренние компоненты самого устройства для взбивания — лампочку, все шнуры, которые были покрыты липким желтым «маслом», и электрические элементы сверху.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
