Вентилятор принудительной вентиляции: как работает, виды, устройство и монтаж

Содержание

VILPE — комфортная вентиляция Вашего дома

Чистый и здоровый воздух -важнейшая составляющая в жизни человека. Жильцы частных и многоквартирных домов постоянно подвержены воздействию присутствующих в комнатном воздухе факторов — пыли, запаха, гари и влажности. На протяжении первых лет после строительства идет активная эмиссия газов и частиц из строительных материалов. Жизнедеятельность человека, домашние животные, почвенный газ радон -факторы, ухудшающие качество воздуха. Не удаляемый из помещений загрязненный и влажный воздух проникает в конструкции, вызывая рост грибков и плесени.

Чтобы дом оставался здоровым, он должен «дышать», создавая благоприятные условия для людей, живущих в нём. С годами такой дом не потеряет своей стоимости.

В соответствии с санитарными нормами, воздух в доме должен полностью замещаться каждые два часа. Это достижимо только с помощью правильно рассчитанной и выполненной принудительной вентиляции.

Грамотная вентиляция дома предполагает создание в доме пониженного давления. Если в доме создано пониженное давление по отношению к окружающей среде, то стены и перекрытия подсасывают свежий воздух и конструкции вентилируются и просушиваются. В стенах не заводится грибок и плесень.

Пониженное давления в доме достигается только принудительной вентиляцией с использованием вытяжного электровентилятора или рекуператора. Принудительная вентиляция позволяет направить в доме воздушные потоки так, чтобы воздух из жилых и спальных комнат перетекал в помещения с загрязненным и сырым воздухом и оттуда выводился наружу. При такой организации воздух туалета, кухни, ванной, кладовых не будет распространяться в жилые комнаты. Для этого вытяжные вентили устанавливают в потолке помещений с сырым и грязным воздухом и с помощью воздуховодов выводят на электровентилятор или рекуператор. В результате в помещениях с вытяжными вентилями создается самое низкое в доме давление.

В доме обязательно должен быть приток свежего воздуха. Приток организуют только в жилые и спальные комнаты. Из этих комнат не делают вытяжку.

Как установить вентилятор в ванной или в туалете? | Принудительная вентиляция своими руками

Хотите сделать принудительную вентиляцию своими руками? Хотите самостоятельно подключить вытяжной вентилятор в ванной или в туалете? Ознакомьтесь с кратким обзором, который мы подготовили.

Штатная вентиляционная система в многоквартирных домах со временем перестает выполнять свои функции в полном объеме. Лучшим способом «взбодрить» забитую коммуникацию является установка принудительной вентиляции в санузле.

Для этого требуется специальный вентилятор и мастер, впрочем, можно обойтись и своими силами, если есть даже минимальные навыки держать отвертку, молоток и плоскогубцы.

Порядок установки встраиваемого вентилятора

Требуется замерить высоту и ширину отверстия вентиляционного канала и подобрать в магазине прибор подходящего размера. Также следует позаботиться о подводке питания, лучше использовать для этой цели гибкий медный провод ПВ-З или один из его аналогов.

Соединения токопроводящих линий рекомендуется выполнять клеммниками или СИЗами, поэтому следует прикупить и эти детали.

Аппарат, проводка, монтажные элементы приобретены, отвертка и плоскогубцы под рукой – порядок! Теперь можно приступать к установке принудительной вентиляции в санузле своими руками, прочистив канал от пыли и мусора.

Корпус вентилятора для ванной комнаты или туалета выполняется с возможностью крепления дюбелями, но можно поступить проще – приклеить прибор к стене полимерным клеем. Теперь следует подвести к аппарату питание, выбрав один из способов:

параллельно с освещением;
напрямую к электрической сети квартиры.

В первом случае вентилятор будет срабатывать каждый раз, когда в санузле зажигается свет, и отключаться, когда лампочка гаснет. При прямом подключении активировать и останавливать вентиляцию можно независимо от освещения отдельным выключателем.

Внимание! Прежде чем выполнять какие-либо работы по электрике своими руками, необходимо отключить подачу электроэнергии в квартиру от распределительного щитка!

Подсоединение через освещение – самый простой способ. В этом случае требуется просто снять плафон, освободить провода, идущие к лампочке, и подсоединить линию к вентилятору. Делается это так:

перекусить провод;
зачистить изоляцию на двух концах;
зачистить изоляцию на проводе вентилятора;
соединить все три конца;
повторить операцию со второй жилой.

Соединение проводов, как уже было сказано, выполняется при помощи клеммника или СИЗа. Если светильник укомплектован клеммными колодками, просто подсоединяем новые провода, ослабив и вновь затянув зажимы, ничего резать не требуется.

Линию, ведущую к вентилятору, можно спрятать в кабель канал, не обязательно сейчас штробить стену. Долбить бетон или кирпич лучше во время капитального ремонта санузла или всей квартиры.

Прямое подключение к квартирной проводке осуществляется в распаечной коробке. Алгоритм действий в этом случае таков:

найти в распределительной коробке линию фазы и «ноля»;
подсоединить к «плюсу» провод, идущий на выключатель вентиляции;
соединить линию, пришедшую от выключателя, с идущей на вентилятор;
провод, пришедший от вытяжного прибора, подключить к нулевой линии.

Как правило, фаза и «ноль» – это провода входящие в коробку горизонтально от счетчика в направлении квартиры, вниз идет силовая линия на выключатель, сверху спускается «ноль» от лампочки. На фазе и «нуле» соединено не менее трех линий, а два замкнутых в коробке провода – это контакт пришедшей от выключателя фазы с питанием лампочки (его трогать не следует). Однако, все-таки лучше найти фазу и «ноль» пробником или тестером.

Принудительная вентиляция

В 21 веке электрические моторы обладают феноменальной надежностью, долговечностью и экономичностью! И в целом принудительные системы вентиляции получаются эффективнее и экономичнее. Да-да, экономичнее естественной системы вентиляции. Происходит это вследствие того, что принудительно мы отправляем теплый воздух не сразу на улицу, а сначала в рекуператор, который забирает у него тепловую энергию и использует ее для нагрева нового холодного воздуха. А экономия от недопущения потерь при нагреве многократно превышает затраты на работу моторов вентиляторов.

Принудительная система вентиляции позволяет нам очищать входящий воздух от пыли и загрязнений, прогоняя его через систему фильтров до подачи в помещение. При этом мы можем выбирать степень очистки воздуха, применяя фильтры разной плотности и состава. Система принудительной вентиляции позволяет осуществлять обмен воздуха в любом помещении, вне зависимости от его расположения и конфигурации. В свою очередь это позволяет поддерживать нужный микроклимат и влажность, а также позволяет избавиться от мест с застоявшимся воздухом и неприятным запахом, от плесени и грибка на стенах.

Принудительная система вентиляции, в свою очередь, делится на центральную и локальную (или децентрализованную) системы.

Центральная принудительная система вентиляции, помимо самой вентиляции, то есть замены воздуха в помещении, может в себя включать отопление (подогрев подаваемого воздуха) и кондиционирование (охлаждение подаваемого воздуха). Что удобно в эксплуатации и позволяет вмиг решить 3 задачи.

Но, как вы понимаете, простой в установке, монтаже и обслуживании такая система быть не может. Для выбора центральной системы принудительной вентиляции обязательно нужно делать проект с расчетами по количеству воздуха, мощности системы и пр. Не сделав проект, рискуем получить несбалансированную систему, неспособную выполнять задачи. Монтаж такой системы, помимо самой трудоемкости, также связан и с эстетическими сложностями. Приходится маскировать и прятать рукава-воздуховоды, а их в каждое помещение идет по два от центрального блока: для притока и для оттока воздуха.

Локальная принудительная система вентиляции устроена проще и не требует прокладки рукавов-воздуховодов. Она имеет в своей структуре несколько отдельных приборов, выполняющих свои задачи в каждом помещении отдельно. Иногда в некоторых помещениях нужно устанавливать по 2 прибора. Например: рекуператор воздуха и кондиционер или смарт-систему и приточный клапан. Зато мы в каждом помещении получим индивидуальный климат, который можем настраивать очень точно.

А стоимость комплекта подобных локальных приборов зачастую оказывается меньше стоимости центральной системы, не говоря уже о цене монтажа и установки.

Принудительная вентиляция в квартире и в доме

Принудительную вентиляцию в квартире имеет смысл делать локальную, с индивидуальным решением по каждому помещению и использованием существующей естественной вентиляции (вентшахт). Она избавит вас от необходимости выделения места под основной блок центральной системы и вентканалов, с последующей их маскировкой. Как правило, вентшахта расположена на кухне и в санузле.

Кухня. Если вентшахта работает (приложенный к ней лист бумаги держится, скорость втягивания составляет примерно 30 м3/ч) необходимо снабдить ее обратным клапаном, который не даст возможности проникновения неприятных запахов от соседей. Также стоит проверить правильность подключения к вентшахте вытяжки над плитой (скорость втягивания должна составлять около 150 м3/ч) и обеспечить ее обратным клапаном.

Если вент-шахта работает плохо, имеет обратную тягу и выдает неприятный запах в квартиру – исправляем это и восстанавливаем стабильную тягу при помощи смарт-вентилятора, имеющего непрерывный минимальный режим работы, который при необходимости увеличивается в зависимости от показателей датчиков или от клавиши.

Теперь подумаем, где взять воздух, который мы выведем в шахту, суммарно составляющий 180 м3? Для его компенсации рекомендуем установить приточный клапан в стене или в окне с минимальным фильтром от пыли. Более дорогое приточное устройство, например бризер, тоже можно рассмотреть для установки, но вряд ли вам на кухне нужна столь высокая очистка воздуха и его подогрев при работе плиты.

Принудительную вентиляцию в ванной и в туалете организуем с помощью программируемого вентилятора с заданным диапазоном мощности, зависящем от объема помещения, с датчиком влажности и обязательно с клавишей. Клавиша необходима для ручного временного включения при наличии неприятного запаха и предусматривает автоматическое отключение. Если и в санузле вентшахта работает плохо и пропускает неприятные запахи, необходимо установить смарт-вентилятор, похожий по конфигурации на кухонный.

Принудительная вентиляция в комнате

Принудительную вентиляцию комнаты можно осуществить при помощи трех устройств – приточного клапана, бризера и рекуператора воздуха. Приточный клапан самый простой и дешевый, но работать будет только за счет движения воздуха из комнаты в санузел или на кухню и далее – в вентшахту. Соответственно, там должна быть сильная тяга, и двери должны быть всегда открыты. Бризер – принудительное приточное устройство с мотором, очисткой и подогревом воздуха. С ним наличие тяги уже менее важно чем у клапана, (т.к. есть мотор), так что дверь на какой-то промежуток времени может быть закрыта. Но ненадолго: нагнетаемому воздуху куда-то ведь нужно выходить. Да и подогрев входящего воздуха мощностью 0,5-1,5 кВт не всегда нужен и экономен при действующей в квартире системе отопления. Лучшим устройством для вентиляции комнаты, с нашей точки зрения, является принудительное приточно-вытяжное устройство – рекуператор воздуха.

Он сразу осуществляет и приток воздуха, и его отток в равном объеме. Следовательно, положение двери в комнату безразлично, закрыта он или открыта – в комнату всегда поступает свежий воздух. Рекуператор также очищает входящий воздух и подогревает его зимой за счет энергии, забираемой у выходящего воздуха. Летом, при наличии кондиционера, все происходит наоборот. Рекуператор воздуха самый экономичный, т.к. потребляет электричество только на работу мотора вентилятора, а это 3,5-11 Вт/ч.

Принудительная вентиляция в доме

Принудительная вентиляция в доме отличается от такой же вентиляции в квартире количеством помещений, наличием подсобных помещением, устройством вентшахт или их полным отсутствием. Вентиляция для частного дома и ее особенности подробно рассмотрены на следующей странице.

Всегда рады будем помочь с выбором системы вентиляции для вашего дома или для квартиры. Пишите нам, звоните нам, оставляйте Ваши заявки, и мы Вам обязательно ответим. Присылайте ваши планировки и пожелания – мы сделаем вам предложение по вентиляции и монтажу.

Принудительная вентиляция в ванной и методы её реализации

Ванная комната – помещение, где количество влаги, пара и скопления различных запахов превышает все допустимые нормы и показатели. Как правило, естественная вентиляция в санузле отсутствует либо её недостаточно, чтобы ликвидировать вышеуказанные факторы. Поэтому в ванных комнатах должна быть организована принудительная вентиляция.

Что такое принудительная вентиляция?

Принудительная вентиляция – это тип организации воздухообмена в помещении, с помощью вытяжных вентиляторов и приточно-вытяжных установок. Только они могут правильно осуществить циркуляцию воздуха, устранить избыточную влагу, а также извлечь неприятные запахи из ванной.

Реализовать принудительную вентиляцию в ванной возможно несколькими способами:

1. С помощью вытяжных вентиляторов осевого либо центробежного типа.

2. Установив мощный канальный вентилятор в подшивной зоне потолка.

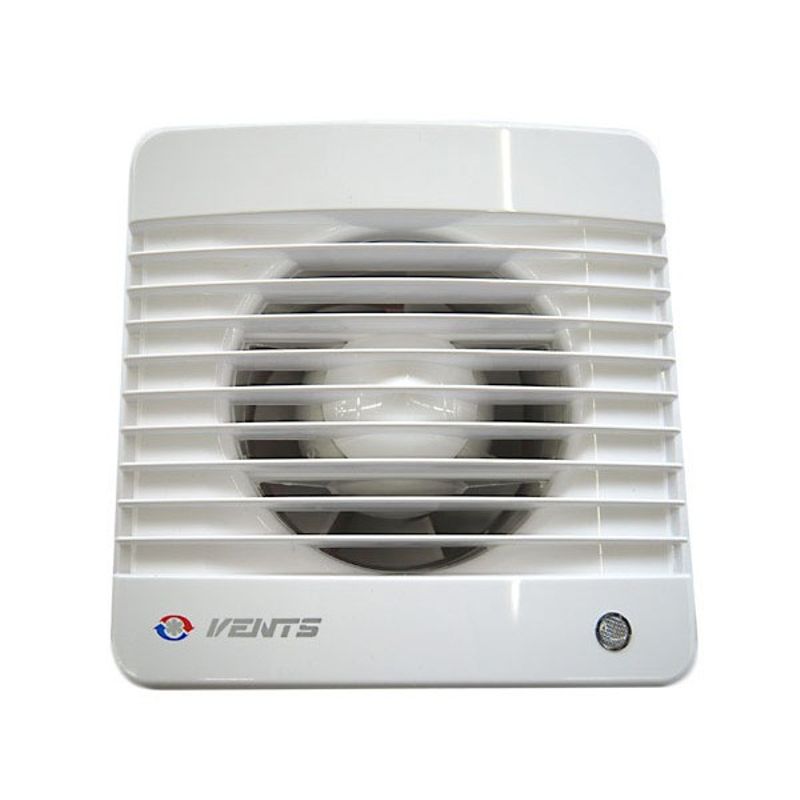

Бытовые вентиляторы устанавливаются в ванных комнатах вместо обычных решеток, то есть в отверстие вентиляционного канала. Их расположение зависит от проекта целого здания или отдельно взятой квартиры.

Лучше всего, когда при строительстве учитывают возможность опустить потолок настолько, чтобы можно было смонтировать в подшивную зону приточно-вытяжную установку или канальный вентилятор. Таким образом, осуществляя в доме, квартире или офисе общеобменную вентиляцию больше всего делается акцент на проветривание именно ванной комнаты.

Потому что: каждый раз, когда человек принимает душ или ванную появляется облако пара, который тут же оседает на стекле, поверхностях мебели и стенах в виде конденсата. Именно он со временем превращает ваш санузел в благоприятную среду для размножения бактерий, образования плесени и распространения грибка. А запахи, которые остаются в санузле после каждого его посещения человеком, постоянно скапливаются, но никуда не деваются. В результате без качественного воздухообмена в ванной комнате неприятно находится и, вообще, можно подхватить какое-нибудь заболевание или инфекцию.

Как сделать принудительную вентиляцию ванной

Вытяжная вентиляция санузлов и ванных комнат осуществляется посредством вытяжных вентиляторов: осевых или центробежных. Первый тип устройств применяется если сопротивление системы составляет примерно 10-15 Па, а вот второй тип – при сопротивлении больше 40 Па. Вентилятор осевого типа устанавливается непосредственно в вытяжной канал, а центробежный (типа Maico ER) монтируется в подшивной зоне потолка либо в отверстие стены.

Если туалет и ванная комната раздельные, то в каждом помещении существует выход в общий вентиляционный канал, который закрывается решетками. Таки образом, удаления отработанного воздуха происходить с помощью вытяжного вентилятора смонтированного в зону подшивного потолка либо в специально отведенном месте.

Для эффективной работы вытяжной вентиляционной системы санузлов и ванных комнат нужно предусмотреть беспорожную систему. Это нужно для того, чтобы воздух без особого сопротивления проникал в помещение для последующего его удаления. Если пороги есть, то в двери устанавливается переточная решетка.

Оборудование для вытяжной вентиляции ванной конмнаты

Компания Maico, как мировой лидер в сфере вентиляции, имеет в своем арсенале полный набор оборудования, чтобы осуществлять воздухообмен во всех помещениях на должном уровне.

Осевые вентиляторы

В сегменте бытового оборудования среди настенных вентиляторов освого типа наилучшими параметрами качества работы характеризируется Maico ECA 100 ipro. Сперва о главном – показатель производительности высокий – объёмный расход воздуха 78/92 м³/ч. Устройство работает вообще бесшумно, то есть никакого раздражающего шума или гудения вы не услышите. У него высокая степень защиты даже от прямых водных струй – IPX5, так что для ванной комнаты Maico ECA 100 ipro H (c датчиком влажности) – это самый оптимальный вариант. Двигатель во всех моделях Maico, в том числе и серии ECA ipro, энергосберегающий, а также износостойкий, потому что на подшипниках. Отменным качеством этой линейки является возможность работать 24 часа в сутки. Превосходные технические характеристики вместе с безупречным дизайном (за красивый внешний вид устройство удостоено премии «Red Dot Design Award») не оставят равнодушным даже самого требовательного покупателя.

Более упрощенным аналогом Maico ECA ipro является линейка AWB С. Их стоимость значительно ниже, но и по характеристикам они скромнее.

Центробежные вентиляторы

А вот достойным вариантом устройства для вытяжки воздуха из ванной комнаты или санузла среди вентиляторов центробежного типа является серия Maico ER. Они предназначены для децентрализованной вытяжной вентиляции оного или двух помещений.

Для скрытого монтажа подойдет вентиляционный узел Maico ER 60/100, а для настенного – корпусные устройства Maico ER-AP и ER-APB (с огнестойким корпусом).

Для ванных комнат, санузлов, прачечных и душевых подойдут модели Maico ER 60 GVZC EC с возможностью переключения базовой нагрузки и регулируемым таймером задержки и выбега или же Maico ER 60 H c датчиком влажности. Стоит отметить, что преимуществом данных вентиляторов является рекордно низкий уровень шума, точнее, его полное отсутствие.

Установка вентилятора в ванной

Стоит ли устанавливать вентилятор в ванной?

Установка вентилятора в ванной или туалете, стала почти обязательным условием хорошего ремонта. Многие заказчики просят нас установить эту неотъемлемую деталь евроремонта санузла. И каждый раз мы проводим пояснительную беседу на тему: стоит ли устанавливать вентилятор в ванной комнате. Мы ни в коем случае не пытаемся разубедить вас в необходимости этого мероприятия, но обязаны предупредить о возможных последствиях, что и сделаем в этой статье.

Зачастую, при установке вентилятора эффективность проветривания помещения падает. Почему это происходит? Дело в том, что…

Во включенном состоянии вентилятор безусловно улучшает кондиционирование помещения, зато в выключенном не менее эффективно ухудшает!

Вопрос: насколько часто вентилятор будет использоваться. Если часто, то все отлично, рекомендуем к установке. Если вентилятор включается редко, то лучше уж вовсе обойтись без него.

Вентилятор перекрывает просвет ввоздуховода

Как работает вентилятор в ванной

Вентилятор служит для принудительной вентиляции помещения, обеспечивая дополнительный приток свежего воздуха. Во включенном состоянии он выгоняет воздух из комнаты в вытяжную трубу, создавая разрежение. Природа любит равновесие и свежий воздух втягивается в помещение через любые доступные места, обычно через дверной проем. Даже если дверь закрыта, щели всегда есть, для воздуха это не преграда.

Дело в том, что проветривание санузла постоянно происходит и без вентилятора. Система вентиляции спроектирована таким образом, что из-за перепада давления вытяжной трубе и помещении воздух постоянно обновляется, причем довольно интенсивно. Вы сами можете убедиться в этом поднеся руку к вытяжному отверстию. Можно проверить эффективность вентиляции с помощью листа бумаги или сигаретного дыма. Хорошая работа пассивной вентиляции напрямую зависит от ширины канала. Если воздуховод забит мусором или перекрыт решеткой с мелкой сеткой, которая со временем зарастает пылью, то эффективность вентиляции уменьшается. Так вот, вентилятор в выключенном состоянии тоже является таким препятствием, уменьшая действие пассивной вентиляции. Часто можно наблюдать такую картину — вентилятор выключен, а его лопасти вращаются под действием пассивной вентиляции. Со временем от такой постоянной работы подшипники изнашиваются, и прибор выходит из строя. Некоторые модели вентиляторов вдобавок оборудованы обратным клапаном.

Обратный клапан

Съемный оборатный клапан на вентиляторе

Обратный клапан устроен таким образом, что пропускает воздух только в одном направлении. Благодаря этому свойству он используется для предотвращения забрасывания воздуха из других помещений. Это может происходить при установке вентиляторов в этих помещениях. Например воздух из кухни может забрасываться в санузел при работающей вытяжке. И еще того хуже, если наоборот. Такое может происходить при установке дополнительных вентиляторов в ванной, туалете и на кухне, так как система вытяжки в квартирах не предполагала принудительной вентиляции. Обратный клапан обычно устанавливается в комплекте с вентилятором и представляет собой несколько лепестков из тонкого пластика, легко отгибающихся потоком воздуха в одном направлении, и закрывающихся при изменении направления потока.

Так вот — обратный клапан тоже является большим препятствием для естественной вентиляции. При выключенном вентиляторе, скорость воздушного потока невысока и ее не хватает, чтобы хорошо открыть обратный клапан. В результате имеем почти полностью закупоренное помещение если вентилятор не включен. Обратный клапан в системе вентиляции следует устанавливать только если есть такая необходимость. Если заброса из других помещений не происходит, то клапан будет только мешать. Обычно обратный клапан представляет собой съемный элемент и его можно не устанавливать вместе с вентилятором. Еще более осторожно следует использовать канальный обратный клапан, так как он сделан из твердого, тяжелого пластика и без работы вентилятора он будет всегда в закрытом состоянии.

Канальный обратный клапан круглого сечения
Канальный обратный клапан для прямоугольных воздуховодов

При капитальном ремонте санузла можно переделать существующую систему вентиляции, так чтобы на каждое помещение приходился отдельный канал, выходящий непосредственно в вентиляционную шахту. В этом случае заброс воздуха исключен и никаких обратных клапанов устанавливать не требуется.

Отдельные каналы ванной и туалета заходят в вентшахту

Для чего устанавливать вентилятор в ванной?

Ответ ясен — чтобы улучшить вентиляцию этого помещения. Именно для этого мы и устанавливаем вентилятор, но часто при этом получаем обратный результат. Вероятно большую часть времени он будет в выключенном состоянии, ухудшая естественную пассивную вентиляцию и лишь иногда будет активно работать.

Обычно люди рассуждают так — раз уж мы делаем капитальный ремонт санузла, почему бы и нет, пусть будет на всякий случай, вдруг пригодится, тут мы его и включим. Но при такой постановке вопроса, скорее всего вентилятор будет мертвым грузом стоять в воздуховоде, перекрывая собой половину сечения вентиляционной трубы, собирая на себя пыль и грязь.

Что делать, если вентилятор уже установлен и вы им редко пользуетесь. Тут все просто — его всегда можно заменить обычной вентиляционной решеткой соответствующего размера. А электропроводка останется на случай, если решите вернуть прибор на место.

Как обеспечить включение вентилятора

Часто вентилятор в ванной подключается параллельно с освещением, то есть он включается каждый раз, когда вы включаете свет. Этот способ обеспечивает регулярное проветривание помещения, но не очень удобен. Например, дополнительный поток воздуха создает сквозняк и во время принятия душа это может быть не желательно. Ну и постоянный шум вентилятора тоже не всем нравится. Лучше предусмотреть возможность отдельного включения. Еще большие возможности дает использование вентилятора совместно с датчиками влажности и температуры помещения или с таймером. Тогда проветривание будет происходить в автоматическом режиме.

Мы рекомендуем устанавливать вентилятор в ванной только если вы твердо уверены, что будете часто им пользоваться. Например для проветривания после курения или быстрой просушки ванной комнаты после использования.

Как установить вентилятор в ванной

Чтобы избавиться от чрезмерной влажности, грибка и плесени, а также с целью создания хорошей циркуляции воздуха, принято обустраивать в ванной принудительную вентиляцию путем установки вытяжек в вентиляционную трубу. Лучше заниматься этим делом в процессе ремонта вашего дома или ванной комнаты, потому что установку вентилятора в ванной желательно заранее предусмотреть. Это не требует от застройщика много затрат, да и лишним не будет.

Содержание:

Необходимость принудительной вентиляции
Требования к установке вытяжки
Подготовительные работы
Подключение вентилятора к электропитанию
Подготовка места для вентилятора
Монтаж вентилятора в ванной

Необходимость принудительной вентиляции

Принудительную вентиляцию в ванной нужно делать, если обычная система вентиляции не является действенной. Верными признаками неисправной вентиляция являются запотевшие зеркала, конденсат на стенах и постоянная сырость. В санузле без вентилятора появляется неприятный запах и болезнетворные микробы — плесень и грибок, оказывающие негативное влияние на жизнь и здоровье человека, уменьшающие сроки эксплуатации душевой кабины и стиральной машины, а также приводящие к разрушению швов между плиткой.

Если вы столкнулись с этими проблемами, прежде всего нужно проверить вентиляционный канал на исправность. Его проверить очень просто: поднесите к решетке воздухообменника подожженную спичку. Если пламя потянется к решетке или потухнет, то все в порядке с вентиляционным каналом, он отлично справляется с данной площадью ванной комнаты, и дополнительная вентиляция не требуется.

А когда спичка не тухнет, пламя на тягу реагирует слабо, совсем не колышась, то пришло время прочистить воздуховоды и установить вытяжной вентилятор. Для прочистки в вентиляционный канал на крыше опустите конусообразную гирю. При отсутствии тяги «по-старинке» можно проделать под дверью зазор – выпилить кусок двери в ванную в пару сантиметров.

Этот «совет» никакой критики не выдерживает. Он помогает далеко не всегда, во вторых следует помнить, что на улице 21 век, что у многих хозяев установлены дорогие двери, с конструкцией, которая предполагает плотное их закрывание. Как же выглядит даже не самая дорогая дверь после такого рода «модернизации»? Может лучше подумать, как установить вентилятор в ванной комнаты.

Требования к установке вытяжки

Чтобы вентилятор для ванной выполнял свою работу качественно, побеспокойтесь о соблюдении нескольких условий:

Необходимо обеспечить присутствие вентиляционного канала, что нормально функционирует. Если он засорен, вытяжка вам не поможет. Необходимо в обязательном порядке прочищать канал.
Помните, что вентилятор, вытягивая влажный воздух, замещает его новым. Таким образом, нужно устроить под дверью в ванную небольшую щель, которая имеет толщину до 2 сантиметров, иначе создать качественную вентиляцию не получится.
Залогом хорошей вентиляции ванной комнаты является правильно подобранный вентилятор с учетом всех показателей его эксплуатации: производительности, шумовых характеристик, безопасности, функциональности, качества и цены.

Подготовительные работы

Самостоятельное подключение вентилятора в ванной — дело совсем не сложное, но полезное, так как вытяжка необходима каждому помещению такого характера. Выберите для ванной влагозащитный вентилятор с гидростатом, контролирующим в помещении влажность воздуха. Подобный вентилятор включается самостоятельно тогда, когда влажность в ванной увеличивается выше установленного.

Самостоятельная установка вытяжного вентилятора в ванной подразумевает прокладку кабеля, процедуру расширения вентиляционного канала при необходимости, подключение вытяжки к электричеству и непосредственную установку в вентиляционный канал, заделку пустот монтажной пеной, подшпаклевку при желании после становления пены. Процесс — не сложный, и справиться с этим можно собственными силами без привлечения специалистов.

Для увеличения эффективности вентиляции нужно, чтобы с одной стороны ванной комнаты был вход воздуха (приточная вентиляция), а с другой — выход воздуха (вентиляция вытяжная). А вот слишком близкое расположение выхода и входа снижает вентилируемость помещения. Для притока в ванную свежего воздуха внизу двери установите решётку. Её можно приобрести в строительном магазине и установить самостоятельно на любую дверь или приобрести дверь для ванной с уже установленной решёткой.

Подключение вентилятора к электропитанию

Насколько удобным окажется вытяжной вентилятор в использовании, зависит от его технических и функциональных возможностей, а также от метода его включения. Выбирая определенную схему подключения вентилятора в ванной, нужно взвесить все «за» и «против» по возможности, потому что неудачный вариант переделывать не всегда целесообразно.

Использование шнура

Существует несколько вариантов подключения бытовых вытяжных вентиляторов для ванной к питанию электроэнергией. Многие вытяжки оснащены включателем в своем корпусе. Как правило, это шнур, который выходит из корпуса. Дергая за него, осуществляется включение или выключение аппарата.

Однако такие модели не всегда удобны, потому что вентиляторы устанавливаются зачастую под потолком или в другом труднодоступном месте — над ванной или унитазом. Если ремонтные работы в ванной комнате еще не закончены, то подобный вид включения вытяжки представляется самым выгодным, можно дополнительно установить вместо шнура выключатель в удобном месте, проложив отдельный электропровод от вентилятора к нему и спрятав под дальнейшей облицовкой.

С источниками освещения

Включение вентилятора может осуществляться одновременно с источниками освещения. При входе в ванную и включении света вытяжка тоже включается, а соответственно при выключении – выключается, то есть выключатель один на двоих. Однако если в вентиляторе функция «таймер» не предусмотрена, он попросту может не успеть обновить воздух до конца до вашего ухода с помещения. К тому же если вы пойдете в санузел ночью, вы перебудите всех домочадцев раздражающим шумом от вентилятора.

Двухклавишный выключатель

Если в ванной сырости нет и система принудительной вентиляции нужна исключительно при приеме душа или ванны, можете подключить вентилятор к отдельному выключателю непосредственно перед входом в комнату. Установите на входе двухклавишный выключатель: одна клавиша будет отвечать за освещение, а вторая – за вытяжной вентилятор.

Самостоятельное включение

В этом случае вы сами сможете включать вентилятор и выключать его при первой необходимости, дергая за веревочку или нажимая на кнопочку. Автоматическое выключение дополнительно предусматривает установку датчика движения или уровня влажности. Вытяжной вентилятор в ванной начинает работать при установленном уровне влажности или при реагировании на движение людей, а выключается по истечении определенного срока на таймере. Эта методика довольно удобна, но доступна не всем, поэтому используется крайне редко.

Укладка проводки

Осуществляя монтаж вентилятора в ванной и его подключение к электропитанию, нужно соблюдать все нормы безопасности. Перед началом работы стоит убедиться, что электрика в сети выключена. При соединении контактов проводов рекомендуется использовать не «скрутки», а специальные клеммные колодки, которые дают более надежный контакт.

К месту установки вытяжного вентилятора ещё подведите медную проводку. При косметическом ремонте ванной комнаты без замены плитки проводку необходимо пускать поверх плитки. С целью максимальной маскировки кабеля его можно отправить в специальный пластиковый короб. К креплению вентилятора можно приступать после подключения аппарата к электросети.

Подготовка места для вентилятора

Самым удобным местом для установки вытяжного вентилятора в ванной считается выводное отверстие помещения, что ведет в общую шахту. Подобное технологическое отверстие присутствует почти во всех квартирах для создания естественной вентиляции. Стандартный вентиляционный канал способен обеспечить проход воздуха, который нагнетается вентилятором с мощностью не больше 100 метров кубических в час.

Для установки вытяжки в отверстие вентканала её нужно подбирать с учетом диаметра канала для плотной посадки аппарата. Диаметр такого отверстия, как правило, бывает 100, 150 или 125 миллиметров.

Если диаметр вентиляционного канала меньше диаметра вытяжного вентилятора, то вы сможете это легко исправить, нужно только расширить отверстие перфоратором. Если оно получилось большего диаметра, чем аналогичный показатель вентилятора, подберите пластиковую трубу или гофру под диаметр вытяжки и вставьте её в отверстие.

После этого вокруг трубы заделайте пустоты с помощью монтажной пены. После схватывания срежьте излишки пены острым ножом и подшпаклюйте при необходимости. Шпаклевать нужно только в той ситуации, когда размер отверстия превышает размер вентиляционной решётки.

Если ванная комната в вашем доме слишком большая, то вам рекомендуется купить более мощный вытяжной вентилятор. В этом случае для установки такого прибора нужно пробивать в стене дополнительный вентиляционный канал. Подобную процедуру можно доверять исключительно квалифицированным специалистам.

Монтаж вентилятора в ванной

Перед тем, как подключить вентилятор в ванную, стоит проверить наличие в комплекте вкладыша-инструкции, в которой подробно описан процесс установки и эксплуатации аппарата на русском языке. Товары, которые идут без такой инструкции, могут оказаться не качественными или завезенными на территорию страны нелегально, а это провоцирует множество проблем с их техническим обслуживанием и ремонтом.

Установка вытяжки в ванной по времени займет у вас не больше 15 минут. Снимите лицевую крышку аппарата. На место примыкания прибора к стене нанесите силикон или специальный полимерный клей. Пластиковые вентиляторы являются очень легкими, поэтому такой методики закрепления будет вполне достаточно.

Далее вставьте вентилятор в трубу, гофру, или непосредственно в отверстие, плотно прижмите на пару минут к стене и прикрепите на саморезы лицевую крышку, они часто идут в комплекте с вентилятором. Чтобы через просвет вытяжки в ваш дом не проникали различные насекомые, установите на вентилятор перед креплением крышки противомоскитную сеточку.

Теперь вы знаете, как установить вентилятор в ванную. У вытяжных вентиляторов, предназначенных для ванных комнат, множество достоинств, однако практике известен один достаточно большой недостаток – высокие шумовые характеристики. Заглушить прибор получиться только с помощью нескольких способов: вы можете вентиляционный канал отделать специальным звукопоглощающим материалом или установить непосредственно за вентилятором шумоглушитель.

Установка вентилятора в ванной и туалете. схема подключения

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

Освободить оборудование от крышки.
Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Схема подключения

Подключить вентилятор к электросети 220 В можно тремя способами:

от лампы;
через отдельный клавишный или двухклавишный выключатель;
через таймер или датчик.

Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.

Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.

Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.
А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.

Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.

Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.

Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.

Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Советы покупателям вентилятора с гигростатом

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью, защитой от воды и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

Для эксплуатации в ванной или туалете лучше всего подходят канальные вентиляторы. Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9. Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с десяткой лучших предложений на рынке.

Как выбрать вентилятор на вытяжку в ванной

Недостаток воздухообмена в ванной приводит к появлению влаги на кафеле и сырости полотенец. Чтобы избавиться от этой проблемы, в ванной комнате нужно проверить вытяжной канал и узнать, как работает вентиляция. Для этого нужно поднести зажженную спичку или зажигалку к вентиляционному окошку: если пламя колышется или тухнет, значит, вентиляция в порядке. В ином случае понадобится принудительная вентиляция.

При выборе вентилятора для ванной нужно учитывать производительность, уровень шума и цену на прибор. Также вентиляторы могут обладать дополнительными функциями. Благодаря им можно автоматизировать работу вытяжки.

Какие есть дополнительные опции для вытяжных кулеров:

Таймер – диапазон времени от 5 до 30 минут. Пользователь может выставить наиболее подходящий для него промежуток времени. После посещения ванной комнаты прибор еще может проработать некоторое время для высушивания влаги.
Встроенный выключатель – шнурок, за который нужно дернуть, чтобы включить или выключить вентилятор. Однако многие пользователи предпочитают выносить выключатель к кнопке включения света в ванной комнате.
Обратный клапан – предотвращает отток воздуха из вентиляционного канала в момент, когда прибор не работает.
Жалюзи – по аналогии с обратным клапаном, однако жалюзи придется закрывать и открывать вручную.
Датчик влажности – после превышения определенного уровня влажности по гигрометру, включается вытяжка и работает, пока уровень не опустится до нормального.

Некоторые модели оснащены переключателем уровня нагрузки. В основном вентилятор работает на 50% нагрузки, но бывают случаи, когда нужно быстрее осушить помещении, тогда прибор будет работать на полную мощность.

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
«Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Крепление вытяжного вентилятора в ванной

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете

Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром

В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т. к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Комплект принудительной вентиляции — Neri Motori S.R.L.

Политика в отношении файлов cookie

В соответствии с действующим законодательством о защите персональных данных (включая Регламент (ЕС) 2016/679 и Кодекс конфиденциальности, с поправками, внесенными Постановлением Закона 101/2018), а также на основании положений Итальянских данных Орган по защите (включая Положение 229/2014) настоящим информируем пользователей, что веб-сайт www.nerimotori.com использует файлы cookie.

Веб-сайт www.nerimotori.com является собственностью Neri Motori S.r.l. (далее также именуемая «Нери Мотори») с зарегистрированным офисом в Сан-Джованни-ин-Персичето (Британская Колумбия), по адресу A. Fleming № 6-8.

ЧТО ТАКОЕ печенье

Файлы cookie — это небольшие текстовые файлы, которые сайты отправляют непосредственно на устройство (например, компьютер, смартфон или планшет), через которые пользователи получают доступ к веб-сайтам (обычно в браузер, то есть программное обеспечение, используемое для просмотра), где файлы cookie хранятся для последующей отправки обратно на те же веб-сайты при следующем их посещении пользователем (так называемые собственные файлы cookie ).При просмотре веб-сайта пользователи также могут получать на свои устройства файлы cookie, созданные внешними веб-сайтами (так называемые сторонние файлы cookie ). Как правило, это происходит потому, что на веб-сайте, который посещает пользователь, есть элементы (например, изображения, карты, звуки, ссылки на внешние веб-страницы, плагины), размещенные на серверах, отличных от сервера страницы, которую пользователь в данный момент просматривает.

Если продолжительность файлов cookie ограничена одним сеансом просмотра (так называемые файлы cookie сеанса ), файлы cookie автоматически отключаются, когда пользователь закрывает веб-браузер.Если файлы cookie имеют заранее установленную продолжительность, они будут оставаться включенными до истечения срока их действия и будут продолжать сбор информации во время различных сеансов просмотра (так называемые постоянные файлы cookie ).

Файлы cookie могут использоваться для разных целей. Некоторые файлы cookie необходимы, чтобы пользователи могли просматривать веб-сайты и использовать их функции (так называемые технические файлы cookie ). Другие используются для сбора статистической информации в агрегированной или неагрегированной форме о количестве пользователей, обращающихся к веб-сайтам, и о том, как последние используются (так называемые аналитические файлы cookie ).Другие файлы cookie используются для отслеживания профилей пользователей и отображения на посещаемых ими веб-сайтах рекламных сообщений, которые могут представлять для них интерес, поскольку они соответствуют предпочтениям и привычкам потребления конкретного пользователя (так называемые профилирующие файлы cookie ).

ИСПОЛЬЗУЕМЫЕ НА ЭТОМ ВЕБ-САЙТЕ файлы cookie

Веб-сайт www.nerimotori.com использует сторонние файлы cookie

Ниже приведен список файлов cookie, используемых сайтом www.nerimotori.com:

Даже в отсутствие вашего согласия следующий технический файл cookie , созданный Register.он , будет использоваться.

НАЗВАНИЕ ПЕЧЕНЬЯ	ПРОДОЛЖИТЕЛЬНОСТЬ	НАЗНАЧЕНИЕ
PHPSESSID	Сессия	Используется для установления сеанса пользователя и передачи данных о состоянии через временный файл cookie.

Сторонние файлы cookie также включают аналитические файлы cookie, которые позволяют Neri Motori собирать статистику и отчеты о посетителях, в том числе с целью анализа веб-трафика и понимания того, как пользователи взаимодействуют с веб-сайтом.

2. Если вы дадите свое согласие, нажав ПРИНЯТЬ на баннере или продолжив просмотр веб-сайта (доступ к области веб-сайта или выбор элемента, такого как изображение или ссылка), следующие файлы cookie Google Analytics будут используется для сбора информации в агрегированной и анонимной форме:

НАЗВАНИЕ ПЕЧЕНЬЯ	ПРОДОЛЖИТЕЛЬНОСТЬ	НАЗНАЧЕНИЕ
_ga	2 года	Используется для различения пользователей
_gid	24 часа	Используется для различения пользователей
_gat	1 минута	Используется для ограничения скорости запросов
AMP_TOKEN	От 30 секунд до 1 года	Содержит токен, который можно использовать для получения идентификатора клиента из службы идентификатора клиента AMP
_gac_	90 дней	Содержит информацию о кампании для пользователя
__utma	2 года с момента установки / обновления	Используется для различения пользователей и сеансов.Файл cookie создается, когда библиотека JavaScript выполняется и существующие файлы cookie __utma не существуют. Файл cookie обновляется каждый раз, когда данные отправляются в Google Analytics.
__utmt	10 минут	Используется для ограничения скорости запросов
__utmb	30 минут с момента установки / обновления	Используется для определения новых сеансов / посещений.Файл cookie создается, когда библиотека JavaScript выполняется и существующие файлы cookie __utmb не существуют. Файл cookie обновляется каждый раз, когда данные отправляются в Google Analytics.
__utmc	Сессия	Используется для обеспечения взаимодействия с другими файлами cookie Google Analytics
__utmz	6 месяцев с момента установки / обновления	Хранит источник трафика или кампанию, объясняющую, как пользователь попал на веб-сайт.Файл cookie создается при выполнении библиотеки JavaScript и обновляется каждый раз, когда данные отправляются в Google Analytics.
__utmv	2 года с момента установки / обновления	Используется для хранения данных пользовательских переменных на уровне посетителя. Файл cookie обновляется каждый раз, когда данные отправляются в Google Analytics.

3.Этот веб-сайт также использует файлы cookie, созданные аналитической платформой ShinyStat , контролируемой Triboo Data Analytics S.r.l. (с зарегистрированным офисом в Милане, viale Sarca, № 336, далее также именуемой «ShinyStat»).

ShinyStat не хранит никаких личных данных, но анонимизирует все сеансы просмотра и аналитические файлы cookie, что делает невозможным идентификацию пользователей, поскольку данные агрегируются и анонимизируются в режиме реального времени (в течение нескольких миллисекунд) в различных доступных отчетах.Неагрегированные данные и другая личная информация (например, полный IP-адрес) никаким образом не хранятся системами ShinyStat.

Процесс анонимизации данных и аналитических файлов cookie, принятых ShinyStat, подробно описан по следующей ссылке: www.shinystat.com/it/anonimizzazione.html.

ShinyStat не сопоставляет информацию, содержащуюся в таких файлах cookie, с другой информацией, которой он может располагать.

Если вы не хотите, чтобы ShinyStat собирал статистические данные о вашей истории просмотров, привычках или моделях потребления, вы можете отказаться, нажав кнопку, доступную по следующей ссылке: www.shinystat.com/it/opt-out.html.

Нажав интерактивную кнопку для блокировки файлов cookie ShinyStat, вы получите следующие технические файлы cookie для сохранения ваших предпочтений:

НАЗВАНИЕ ПЕЧЕНЬЯ	ПРОДОЛЖИТЕЛЬНОСТЬ	НАЗНАЧЕНИЕ
OPTOUT	Постоянный	Запрещает сбор аналитических данных

При удалении всех файлов cookie из браузера этот технический файл cookie также будет удален.Следовательно, вам может потребоваться еще раз заявить о своем решении заблокировать эти файлы cookie, нажав кнопку, доступную по ссылке, указанной выше.

Веб-сайт www.nerimotori.com использует следующие анонимные аналитические файлы cookie, сгенерированные ShinyStat и сохраненные без предварительного согласия пользователя:

НАЗВАНИЕ ПЕЧЕНЬЯ	ПРОДОЛЖИТЕЛЬНОСТЬ	НАЗНАЧЕНИЕ
SN_xxx	Постоянный	Измеряет частоту посещений, количество посещений и повторных посетителей
SSCN_ [N \| UG \| UW \| UM] _xxx	Постоянный	Измеряет уникальных посетителей каналов веб-сайтов
SSC_xxx	Постоянный	Измеряет данные покупок для конверсий
SUUID_xxx	Постоянный	Уникальный анонимный идентификатор посетителя
SSBR [AGMS] _xxx	Постоянный	Управляет анонимными абсолютными уникальными посетителями Видео Аналитика бренда
SSBW_xxx	Постоянный	Управляет анонимными абсолютными уникальными посетителями Видеоаналитика
flsuuv_xxx	Постоянный	Управляет анонимными уникальными посетителями Видеоаналитика
SSID_xxx	Сессия	Анонимный уникальный идентификатор за сеанс
SV_xxx	Сессия	Идентификатор анонимного посещения
марка_xxx	Сессия	Идентификатор анонимной сессии Video Brand Analytics
data_creazione_xxx	Сессия	Дата создания сеанса воспроизведения видео
issessionusr_xxx	Сессия	Анонимный уникальный идентификатор Видеоаналитика
AFF [\| _V \| _S \| _UG \| _UW \| _UW] _xxx	Постоянный	Управляет анонимными уникальными посетителями для видеорекламы
CAP_nnn	Постоянный	Частота показов видеорекламы
trgg_xxx	Постоянный	Анонимная информация о текущем посещении
trggds_xxx	Постоянный	Управляет датой взаимодействия
trggpu_xxx	Постоянный	Управляет следующей датой выхода
trggvv_xxx	Постоянный (1 час)	Считает показы взаимодействия

4.Веб-сайт www.nerimotori.com также использует следующие файлы cookie, сгенерированные LinkedIn , которые также устанавливаются в ответ на наличие кнопок совместного доступа и рекламных тегов:

НАЗВАНИЕ ПЕЧЕНЬЯ	ПРОДОЛЖИТЕЛЬНОСТЬ	НАЗНАЧЕНИЕ
крышка	1 день	Используется для маршрутизации
печенье	1 год	Файл cookie идентификатора браузера
bscookie	1 год	Безопасный файл cookie идентификатора браузера
L1c	Сессия	Файл cookie идентификатора браузера
BizoID	6 месяцев	LinkedIn Ad Analytics
BizoData	6 месяцев	LinkedIn Ad Analytics
BizoUserMatchHistory	6 месяцев	LinkedIn Ad Analytics
BizoNetworkPartnerIndex	6 месяцев	LinkedIn Ad Analytics
токен	4 часа	Маркер доступа
Player_settings_0_3	3 недели	Настройки проигрывателя
LyndaLoginStatus	10 лет	Статус входа
дроссель-XXX	6 месяцев	Дросселирование на Линде
NSC_XXX	5 минут	Балансировка нагрузки

Вы можете получить конкретную информацию о работе файлов cookie и управлении данными, собранными третьими сторонами с помощью указанных файлов cookie, посетив страницы, доступные по следующим ссылкам:

ОТКЛЮЧЕНИЕ КУКИ

Помимо отключения файлов cookie ShinyStat с помощью описанной выше системы отказа, пользователи также могут удалить все или некоторые файлы cookie, используемые на веб-сайте www.nerimotori.com через собственные настройки браузера.

Каждый браузер имеет разные процедуры управления настройками. Для получения дополнительной информации щелкните ссылки ниже.

Отключение определенных категорий файлов cookie может лишить вас возможности использовать некоторые функции и услуги, доступные на нашем веб-сайте.

Microsoft Internet Explorer

Google Chrome

Mozilla Firefox

Apple Safari (настольный компьютер)

Apple Safari (мобильный)

Opera

Охлаждение и вентиляция электродвигателей (IC)

Поверхностное охлаждение с использованием плоских ребер в сочетании с определенным внутренним контуром охлаждения с установленным на валу вентилятором внутри двигателя обеспечивает оптимальное использование двигателя.

Электрические и механические потери

Все вращающиеся электрические машины выделяют тепла в результате электрических и механических потерь внутри машины. Высокие потери при пуске или динамическом торможении .

Также потери обычно увеличиваются с увеличением нагрузки. Охлаждение необходимо для непрерывной передачи тепла охлаждающей среде, например воздуху. Различные методы охлаждения вращающихся машин классифицируются в стандарте IEC 34.6 и AS 1359.21.

Для асинхронных двигателей переменного тока охлаждающий воздух обычно циркулирует внутри и снаружи одним или несколькими вентиляторами, установленными на валу ротора. Чтобы обеспечить работу машины в любом направлении вращения, вентиляторы обычно двунаправленного типа и сделаны из прочного пластика, алюминия или стали.

Кроме того, внешние рамы двигателя обычно снабжены охлаждающими ребрами для увеличения площади поверхности для теплового излучения.

Наиболее распространенный тип двигателя переменного тока — это полностью закрытый двигатель с вентиляторным охлаждением (TEFC), который снабжен внешним вентилятором принудительного охлаждения, установленным на неприводной стороне (неприводной стороне) вала, с охлаждающими ребрами, проходящими в осевом направлении вдоль вала. внешняя поверхность корпуса мотора.

Они предназначены для удержания воздушного потока близко к поверхности двигателя по всей его длине, что улучшает охлаждение и самоочищение ребер. Для этой цели обычно оставляют воздушный зазор между ребрами жесткости и крышкой вентилятора.

Внутри двигателей TEFC меньшего размера концевые кольца ротора обычно имеют ребра, обеспечивающие дополнительное перемешивание внутреннего воздуха для равномерного распределения температуры и излучения тепла от торцевых экранов и рамы.

Необходимо соблюдать особые меры предосторожности, когда стандартные асинхронные двигатели TEFC используются с приводами переменного тока с регулируемой скоростью, питаемыми от преобразователей VVVF. При работе на скоростях ниже номинальной частоты 50 Гц эффективность охлаждения установленного на валу вентилятора теряется. Для нагрузок с постоянным крутящим моментом иногда необходимо установить вентилятор принудительного охлаждения с отдельным приводом (IC 43) для поддержания надлежащего охлаждения на низких скоростях. С другой стороны, для продолжительной работы на высоких скоростях выше 50 Гц установленный на валу вентилятор работает хорошо, но может издавать чрезмерный шум.Опять же, может быть целесообразно установить охлаждающий вентилятор с отдельным питанием.

Вращающиеся машины большего размера могут иметь более сложные системы охлаждения с теплообменниками.

Система, используемая для описания метода охлаждения, в настоящее время изменяется IEC, но в настоящее время используется следующая система обозначений:

Префикс, состоящий из букв IC ( индекс охлаждения )
Буква, обозначающая охлаждающую среду, опускается, если используется только воздух
Две цифры, обозначающие:

Схема охлаждающего контура
Способ подачи энергии на циркуляцию охлаждающей жидкости , вентилятор, без вентилятора, отдельная принудительная вентиляция и т. д.

Рисунок 1 — Обозначение наиболее распространенных методов охлаждения

ИСТОЧНИК: Практические приводы с регулируемой скоростью — Малкольм Б.

Соответствующий контент EEP с рекламными ссылками

Принудительная вентиляция трансформатора с литой изоляцией

# вентиляция # трансформаторы из литой смолы

Система вентиляторов охлаждения трансформатора помогает оптимально использовать трансформатор, обеспечивая надлежащую циркуляцию воздуха внутри каждой стойки трех- или однофазного трансформатора и правильное рассеивание тепла, выделяемого во время нормальной эксплуатации трансформатора.Установив правильную систему вентиляции, вы сможете продлить срок службы трансформатора и безаварийно.

Благодаря усовершенствованной конструкции наша система вентиляторов может обеспечить временное увеличение мощности трансформатора до 40% от номинальной мощности. Мы рекомендуем использовать эту функцию на короткое время, чтобы продлить срок службы трансформатора.

Системы принудительной вентиляции производства Power состоят из 4-х, 6-ти или 12-ти перекрестных вентиляторов в зависимости от диапазона мощности и габаритов агрегата.Они поставляются полностью смонтированными, смонтированными и легко устанавливаемыми на трансформаторы различных марок.

Мы рекомендуем использовать системы принудительного охлаждения вместе с реле температуры PWR07 или PWR08 (подходят для датчиков PT100 или PTC), которые контролируют температуру внутри обмоток и при необходимости включают и выключают принудительную вентиляцию, а также управляющее устройство PWR12, которое диагностирует двигатель. неисправности в системе вентиляции путем определения текущих изменений.

Принудительная вентиляция от Power отлично справляется с двумя основными проблемами, возникающими в трансформаторных установках:

Обеспечивает защиту трансформатора от перегрева в периоды сильного перегрева
Увеличение мощности трансформатора в периоды пикового энергопотребления.

Принудительное охлаждение также настоятельно рекомендуется в случае:

Кратковременные перегрузки
Малогабаритная установка
Плохо вентилируемое помещение для установки
Среднесуточная температура выше 30 ° C

Учтите, что средний срок службы каждой системы вентиляции составляет около 20 000 часов. Срок службы трансформатора с литой изоляцией составляет 25-30 лет. Следите за правильным обслуживанием охлаждающих вентиляторов и своевременной их заменой, если необходимо.

Принудительная вентиляция может быть установлена на заводе-изготовителе или после установки трансформатора на объекте. См. Рисунки 11 и 12 и таблицу 3, емкость и размеры различных моделей.

Рисунок 11 — Тангенциальная вентиляционная планка (вид спереди)

Рисунок 12 — Чертежи тангенциальной вентиляционной балки (вид сверху)

Модель	Диапазон мощности (кВА)	Расход воздуха (м ³ / ч)	A (мм)	B (мм)	C (мм)
PWF1200 / A	50	~ 1200	1230	До 330	225
PWF1200 / B	100–630	~ 1200	1400	340-460	225
PWF1200 / C	800–1000	~ 1200	1600	470-540	225
PWF1800 / A	1250–1600	~ 1800	1850	550-590	405
PWF1800 / B	2000	~ 1800	2000	600-650	405
PWF3600	2500 — 3150	~ 3600	2200	660-730	545

Таблица 3 — Параметры систем принудительного охлаждения

Принудительная вентиляция для электродвигателей

Фильтр не дал результатов!

JS Вентилятор принудительного охлаждения BG71

Крышка вентилятора Вентилятор принудительного охлаждения для двигателей размером 71.230 В / 50 Гц; внутренний диаметр ок. 140 мм; вес: 2,0 кг Для установки внешнего вентилятора необходимо снять крышку вентилятора и лопасть вентилятора. Если удлинитель не может быть использован, необходимо отрезать …

JS Вентилятор принудительного охлаждения BG63

Крышка вентилятора Вентилятор принудительного охлаждения для двигатели типоразмера 63 Isoclass F, степень защиты IP56, вес 2,7 кг, разновольтный. 1×230 В-50 Гц, 35 Вт, 0,15 А, 2950 об / мин, 45 м3 / ч, конденсатор 3 мкФ 1×240 В-60 Гц, 45 Вт, 0,17 А, 3500 об / мин, 45 м3 / ч, 3 мкФ …

JS Принудительное охлаждение вентилятор BG80

Кожух вентилятора Вентилятор принудительного охлаждения для двигателей типоразмера 80.230 В / 50 Гц; внутренний диаметр ок. 140 мм; вес: 2,0 кг Для установки внешнего вентилятора необходимо снять крышку вентилятора и лопасть вентилятора. Если удлинитель не может быть использован, необходимо разрезать …

JS Вентилятор принудительного охлаждения BG90

Крышка вентилятора Вентилятор принудительного охлаждения для двигатели типоразмера 90. 230В / 50Гц; внутренний диаметр ок. 140 мм; вес: 2,0 кг Для установки внешнего вентилятора необходимо снять крышку вентилятора и лопасть вентилятора. Если удлинитель не может быть использован, необходимо отрезать …

JS Вентилятор принудительного охлаждения BG100

Крышка вентилятора Вентилятор принудительного охлаждения для двигатели размером 100.230 В / 50 Гц внутренний диаметр прибл. 140 мм, вес: 2,0 кг. Для установки внешнего вентилятора необходимо снять крышку вентилятора и лопасть вентилятора. Если удлинитель не может быть использован, нужно разрезать …

JS Вентилятор принудительного охлаждения BG112

Крышка вентилятора Принудительное охлаждение вентилятор для двигателей типоразмера 112. 230В / 50Гц; внутренний диаметр ок. 140 мм; вес: 2,0 кг. Для установки внешнего вентилятора необходимо снять крышку вентилятора и лопасть вентилятора. Если удлинитель не может быть использован, нужно разрезать …

JS Вентилятор принудительного охлаждения BG132

Крышка вентилятора Принудительное охлаждение вентилятор для двигателей типоразмера 132.230 В / 50 Гц, внутренний диаметр ок. 140 мм; вес: 2,0 кг. Для установки внешнего вентилятора необходимо снять крышку вентилятора и лопасти вентилятора. Если удлинитель не может быть использован, необходимо отрезать …

Как эксперт по электродвигателям и специалист по приводной технике, мы точно по адресу, когда вы ищете качественные внешние вентиляторы. В JS-Technik вы также можете приобрести электродвигатели, специальные электродвигатели, мотор-редукторы, конические зубчатые передачи с электродвигателями и другие продукты в области профессиональной приводной техники, которые необходимо охлаждать с помощью различных типов внешних вентиляторов.Мы предлагаем вам приводные системы высочайшего качества.

Электропривод с внешним вентилятором

Внешние вентиляторы JS-Technik в основном используются для электродвигателей и мотор-редукторов. Такие двигатели можно найти, например, в гидравлических агрегатах, насосах, компрессорах, измельчителях, мешалках, прессах, молотковых мельницах, моечных установках, экструдерах, лесопильных заводах, заводах по переработке отходов, биогазовых установках, конвейерных системах и машиностроении в целом.

Мотор-редуктор с внешним вентилятором

Наше производство специальных двигателей также включает возможность выбора из множества опций, таких как определенное линейное напряжение, второй конец вала, датчик скорости, двойной тормоз (театральный тормоз), специальные краска, встроенный преобразователь частоты, особая обработка конца вала и специальные шарикоподшипники.

Рекомендации по покупке

Техническая поддержка имеет решающее значение для покупки правильной системы, особенно внешнего вентилятора, трехфазного двигателя, мотор-редуктора или преобразователя частоты. Вы можете получить особую пользу от нашей горячей линии по телефону и помощи в поиске нужного продукта. Кроме того, наш большой запас червячных редукторов позволяет нам обеспечивать короткие сроки поставки.

Качество

Наша квалифицированная команда занимается поиском возможных способов удовлетворения ваших потребностей.Мы обеспечиваем качество в соответствии со стандартами ISO 9001 и CE, всегда гарантируя вам оптимальное соотношение цены и качества. Наша цель — постоянно удовлетворять потребности наших клиентов, находя интеллектуальные решения для их проектов приводных систем. Кстати: с нашей послепродажной поддержкой мы готовы помочь вам с любыми проблемами, которые могут у вас возникнуть. От внешних вентиляторов до мотор-редукторов, однофазных и трехфазных двигателей до специальных приводных систем — мы здесь, чтобы поддержать вас индивидуальными концепциями, которые также помогут вам повысить эффективность вашего бизнеса.

Механическая или принудительная вентиляция против естественной вентиляции

Практически каждый может согласиться с тем, что эффективная вентиляция необходима для поддержания здоровой среды обитания в помещении. Но что именно это влечет за собой? Существует несколько способов циркуляции воздуха в доме, и каждый из них подходит для конкретной ситуации.

Преимущества естественной вентиляции

Естественная вентиляция, конечно же, достигается простым открытием окна.Но на самом деле это еще не все. Если вы действительно хотите, чтобы проветривал ваш дом естественным путем, вам нужно научиться использовать разницу в давлении в разных частях дома.

Один из способов сделать это — использовать перекрестную вентиляцию. Это означает открывать окна или двери с обеих сторон дома и позволять наружному воздуху выходить наружу, вынося несвежий воздух из помещения с другой стороны. Более изощренный вариант — вытяжная вентиляция.

В двухэтажном доме вытяжную вентиляцию можно получить, открыв окна на нижнем этаже с одной стороны дома и на верхнем этаже с противоположной стороны. Из-за разницы в давлении наружного воздуха воздух будет всасываться через окна нижнего этажа и выходить через окна верхнего.

Почему естественная вентиляция не всегда практична

Эти типы естественной вентиляции могут быть чрезвычайно эффективными как для охлаждения помещений, так и для удаления загрязняющих веществ из воздуха в помещении.К сожалению, беспрепятственный доступ наружного воздуха внутрь также позволяет легко загрязнять окружающую среду.

В особенно жаркие или влажные дни естественная вентиляция не может снизить температуру в помещении настолько, чтобы в нем было комфортно. В то время как легкого бриза достаточно, чтобы расслабиться в умеренный весенний или летний день, в экстремальную погоду требуется больше.

Типы механической вентиляции

Когда вы думаете о механической вентиляции, вы, вероятно, сразу переходите к большим центральным системам кондиционирования воздуха.Но это, конечно, не единственный доступный тип эффективной механической вентиляции. Фактически, механическая вентиляция может выполняться с помощью практически любого вентилятора, представленного на рынке, и, хотя работа с вентилятором, безусловно, дороже, чем открытие окна, она все же намного доступнее, чем использование кондиционера в течение всего дня. Вентиляторы также можно использовать в сочетании с естественной вентиляцией для достижения лучших результатов, чем любая другая система сама по себе.

Теги: Fountainville
2 мая 2011 г., понедельник, 12:30 | Категории: Кондиционер |

Истоки и влияние на архитектурный дизайн в JSTOR

Три основных метода отопления зданий, основанные на горячем воздухе, горячей воде и паре, были разработаны в конце 18 — начале 19 веков, в основном в Великобритании.В то же время была внедрена принудительная вентиляция, основанная либо на отводе тепла, либо на использовании механических средств, таких как вентилятор. Наибольшее применение новое оборудование получил инженер Дэвид Босуэлл Рид в здании парламента, начиная с 1834 года. Пришлось преодолеть множество проблем. Сомнения врачей в вентиляции, соперничество между архитекторами и инженерами и трудности в согласовании дизайна с оборудованием подверглись критике и к последней четверти XIX века в значительной степени разрешились.Публикации последних двух десятилетий столетия стандартизировали технологию и сделали ее доступной для архитекторов, инженеров и широкой публики. Использование новой технологии сделало возможным множество новых архитектурных разработок. Тюрьма, театр, теплица и больница во многом зависели от центрального отопления и принудительной вентиляции. В других типах зданий стали возможны новые уровни комфорта и повышенные стандарты безопасности. Возможно, самое глубокое изменение произошло в концепции самого здания.Здания можно было рассматривать буквально как живые организмы или машины. Рид даже определил архитектуру как действие по созданию и поддержанию внутренней атмосферы — понятие, которое развивалось только в 20 веке.

Журнал Общества историков архитектуры (JSAH) ведущий журнал по истории архитектуры, издающийся на английском языке. язык. Научные статьи в JSAH имеют международный характер. и сосредоточить внимание на каждом периоде истории искусственной среды.Журнал имеет широкую перспективу и включает новейшие исследовательские методики в расширяющаяся область истории архитектуры и смежных дисциплин, включая история дизайна, ландшафта, урбанизма и сохранения исторического наследия. Опубликовано постоянно с 1941 г., JSAH также предлагает гостевые редакционные статьи, выставку обзоры, рецензии на книги, некрологи ключевых фигур дисциплины и рефераты докладов, сделанных на ежегодной научной конференции Общества. JSAH — это выгода от членства в Обществе историков архитектуры.

Основанное в 1893 году Отделение изданий, журналов и цифровых публикаций Калифорнийского университета занимается распространением научных знаний, имеющих непреходящую ценность. Одна из крупнейших, наиболее выдающихся и новаторских университетских типографий сегодня, его коллекция печатных и онлайн-журналов охватывает темы в области гуманитарных и социальных наук с акцентом на социологию, музыковедение, историю, религию, культуру и региональные исследования, орнитологию, право и литература. Помимо публикации собственных журналов, подразделение также предоставляет услуги традиционных и цифровых публикаций многим клиентским научным обществам и ассоциациям.

с принудительной вентиляцией — Польский перевод — Linguee

Для mo — r s с принудительной вентиляцией b y m с внешней вентиляцией убедитесь, что […]

, что пускатель двигателя заблокирован с

[…]

— контактор внешнего вентилятора, обеспечивающий работу вентилятора.

cemp-international.это

W przyp ad ku si lni kó w wyposażonych w wymuszoną goylację p opr zez w en tyznęjt …

upewnić się, czy działa urządzenie

[…]

pozwalające na uruchomienie i działanie silnika wyłącznie, gdy działa goylator zewnętrzny.

cemp-international.it

Когда двигатель c om e s с принудительной вентиляцией p r ov ided by an […] Вспомогательный двигатель

, двигатели с охлаждением IC416, пользователь должен следовать

[…]

, данные в пункте 5.1 (метод охлаждения IC416).

cemp-international.it

Jeżeli s il nik jest wyposażony w w entylację wspomagającą […]

przy pomocy silnika pomocniczego, (IC 416), należy przestrzegać

[…]

wskazówek podanych w punkcie 5.1.

cemp-international.it

[…] NATURAL CONVECTIO N o r с ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИЕЙ i t i s необходимо для […]

обеспечивает подключение к внешнему воздухозаборнику.

mcz.it

Tak w przypadku

[…] KONWEKCJI NA TU RALNE J j aki i WENTYLACJI WY MUS ZONEJ n ależ y przygoto […]

podłączenie do zewnętrznego nawiewu powietrza.

mcz.it

O v e n с принудительной вентиляцией a n d терморегулятор с точностью выше ± 2o C.

eur-lex.europa.eu

Suszarka z silnym nawiewem i możliwością regacji temperatury z dokładnością większą niż ± 2o C.

eur-lex.europa.eu

Пн — r s с принудительной вентиляцией

cemp-international.it

S il nik i z goylacją wym us zoną

cemp-international.it

Отсеки для перевозки животных

[…] должно быть равно pp e d с a принудительной вентиляцией s y st em, что дает […]

достаточной вместимости для обмена

[…]

воздух во всем объеме следующим образом

eur-lex.europa.eu

Statki transportujące zwierzęta

[…] muszą być wypos aż one z system wy muszonej w ent ylacj i, o właściwej […]

wydajności całkowitej wymiany

[…]

powietrza, w sposób następujący

eur-lex.europa.eu

Устройства являются дальнейшим развитием серии PB 150 и предлагают еще более мощное и экономичное хранилище образцов с

[…]

полный фитинг из нержавеющей стали и технически

[…] оптимизированный контроль температуры sy st e m с a принудительная вентиляция l i qu ifier.

wtw.pl

Urządzenia te są następnym wcieleniem tych z serii PB 150 i oferują lepsze i bardziej ekonomiczne przechowywanie prób w

[…]

obudowie zrobionej całkowicie

[…] ze sta li nier dze wne j i zoptymalizowanym systemem ko ntro li t em peratury […]

z wymuszonym nawilżaniem powietrza.

wtw.pl

Кто подключит вытяжки

[…] и чашка ar d s с принудительной вентиляцией t o t he вентиляционная система?

kaiserkraft.co.uk

Kto podłączy wycią g i i szafy z o ds ysaniem do goylacji?

kaiserkraft.pl

Если каминная печь insta ll e d с принудительной вентиляцией , i .е . с помощью комплекта COMFORT AIR расположите воздухозаборники и воздуховоды следующим образом

mcz.it

należy przewidzieć zewnętrzny nawiew powietrza (150 см²), który umoliwi naturalny dopływ świeżego powietrza do wnętrza obudowy.

mcz.it

Производственные цеха fi tt e d с принудительной вентиляцией u n it s нейтрализует пыль […]

и предотвращение выброса пыли в атмосферу.

bohamet.com

Hale produkcyjne wy posaż on o w środki wymuszonej goylacji co ne utral из uje zapylenie

i ulatnianie się na zewnątrz pyłów.

bohamet.pl

O v e n с принудительной вентиляцией a n d температура […]

с точностью лучше 2 ° C.

eur-lex.europa.eu

P iec z sil ny m nawiewem i regacją temperatury […]

z dokładnością ± 2oC. 4.4.

eur-lex.europa.eu

Если камин

[…] плита инста ll e d с принудительной вентиляцией , i .е . с использованием […]

Комплект Comfort Air, расположите воздухозаборники и воздуховоды следующим образом

mcz.it

Jeżeli wkład kominkowy

[…] instalowany je st w sp oso bie o sentylacji wy mus zonej к z na czy zostanie […]

użyty zestaw Comfort Air,

[…]

należy wykonać nawiewy powietrza i kanalizacje w następujący sposób

mcz.это

Компактный светодиодный осветитель 18/30 Вт из легкого сплава ca s e с принудительной вентиляцией .

el-pa.pl

Осветляющие компактные светодиодные светильники мощностью 18/30 Вт с водяным охлаждением и металлическим покрытием.

el-pa.pl

Когда есть выбор между естественной конвекцией

[…] отопление (тип N ) o r с принудительной вентиляцией ( t yp e V)

едилкамин.это

Masz wybór — zastanów się, czy lepsza będzie kaseta z

[…] konwekcją natu ra lną ( typ N) czy wy mu szoną (тип V )

edilkamin.it 9000

Все на дереве Эдилкамин

[…] печи экви pp e d c a принудительная вентиляция s y st em.

едилкамин.ит

Niektóre piecyki i

[…] kominki Edilkamin w yp osaż one są w system wymuszonej wen tyl acji .

едилкамин.ит

Например, сельскохозяйственных животных можно содержать на пастбище, в открытых строениях с выходом на открытые дворы, в закрытых постройках

[…]

с естественной вентиляцией или в специализированной

[…] здания для карантина и биоконтейнера me n t с n a tu ra l o 9127 912 принудительная вентиляция.
eur-lex.europa.eu

Na przykład zwierzęta gospodarskie mog być trzymane na pastwiskach, w budynkach otwartych z dostępem do wybiegów, w zamkniętych budynkach z goylacj naturalną lub w

[…]

budynkach specjalistycznych do

[…] celów kwar an tann yi kontroli zag roż eń b iolo gic zny

76 ch, z 912 wen

76 ch, z 912 wen 912 по адресу

uralną lub […]

wymuszoną.

eur-lex.europa.eu

(а) на закрытых палубах,

[…] сосуд экви pp e d с a n a ppropr ia t e принудительная вентиляция y st em и это […]

оборудован сигнализацией

[…]

и адекватный вторичный источник питания на случай отказа

eur-lex.europa.eu

a) na zamkniętych pokładach: statek

[…] posiada od po wied ni sys tem wymuszonej goylacji or az jest wy posażony […]

w система alarmowy oraz dodatkowe

[…]

ródło zasilania w przypadku awarii

eur-lex.europa.eu

Плетение основано на процессе, в котором чеснок

[…] головки d ri e d с t h e листва, либо в поле o r b y i n a сарай.
eur-lex.europa.eu

Na tworzenie warkoczy pozwala suszenie

[…] główek czosnku z liśćmi, na po lu lu b m eto dą sentylacji wymuszonej w z ada

mu lu

eur-lex.europa.eu

Крыша высотой 70 мм с боковой перфорацией предназначена для использования

[…] в корпусе ur e s с принудительной c o nv ection и gra vi t y . вентиляция .
agmar.com.pl

Dach o wysokości 70 мм z

[…] perforacją b oc zną do sz af goylowanych gr aw ita cyjni e z wymuszonym […]

obiegiem powietrza.

agmar.com.pl

Они также широко используются как увеличенные

[…] эффективность воздушный фильтр s i n вентиляция s y ste m s Тираж , […]
например в лабораториях.
app.com.pl

Znajdują szerokie zastosowanie jako Filry powietrza o

[…] zwiększonej s ku te cznoś ci w systemach sentylacyjnych o wy musz onym 912r 912

нп. w labratoriach.

app.com.pl

Стадия сушки должна начаться в течение 24 часов после сбора и должна иметь форму

[…] естественная сушка г o r принудительная вентиляция .

eur-lex.europa.eu

Po zbiorze czosnek naley dosuszyć w ciągu 24 godzin, albo poprzez suszenie naturalne,

[…] albo popr ze z we ntyl ac ję wymuszoną .

eur-lex.europa.eu

Шумозащитные ворота и раздвижные двери, система освещения с аварийным освещением и приводом da n t принудительная вентиляция с a x ia l скорость вращения вентилятора 55000 м³ в час гигантский корпус, в котором можно было разместить целое семейное бунгало.на установку требовалось 200 человеко-дней, она была изготовлена в августе и установлена […]

поздней осенью.

kaefer.com

Tę potężną zabudowę, we wnętrzu której zmieściłby się dom jednorodzinny, uzupełniają bramy dźwiękochronne i przesuwne drzwi, instalacja oświetleniowa i dowyświóswietlenie. m3 na godzinę wraz z kompletną instalacją sterowania.

kaefer.com

транспортировка осуществляется в условиях, защищенных от переносчиков инфекций, с учетом факторов, снижающих риск, таких как

[…]

без векторных сезонных или дневных работ, нанесение репеллентов,

[…] охват животного a n d принудительная вентиляция o n t транспортное средство

eur-lex.europa.eu

транспортная jest prowadzony w warunkach ochrony przed nosicielami z uwzględnieniem czynników łagodzcych ryzyko, takich jak sezon lub pora dnia

[…]

wolna od nosicieli, stosowanie środków

[…] odstraszania, okry ci e zwi erz ęc ia oraz wymuszona we nty lac ja w śr odk […

транспорт

eur-lex.europa.eu

Принудительная вентиляция u s es h os e s с a диаметр, чем у тех, которые используются..]
для естественной вентиляции.
mcz.it

D o w enty la cji wymuszonej uż ywane są przewody rurowe o mni ej szym [

w porównianiu z rurami używanymi do goylacji naturalnej.

mcz.it

С декабря 2009 г. по

[…] Май 2011 всего o f 1 9 вентиляция u n i t s при восстановлении , установка кондиционирования воздуха nd a принудительная вентиляция u n it для всего небоскреба […] В 24-этажном доме планируется разместить
.
[…]
, среди прочего, технические специалисты KaeFeR устанавливают 1100 противопожарных заслонок, более 4000 регуляторов расхода и 14000 квадратных метров оцинкованных трубопроводов.
kaefer.com

Między grudniem 2009 г. май 2011 г. na 24-piętrowym budyn ku ma zo stać

[…] zamontowanych w s umie 19 urządzeń wen tyla cy jnych z odzys ki em ciepł12 u ni a gotylacji w ym uszo nej dl a całego […]

drapacza chmur. техника

[…]

KaeFeR montują m.in. 1 100 klap przeciwpoarowych, ponad 4 000 Regularów Przepływu oraz 14 000 m2 ocynkowanych rur.

kaefer.com

Ограничьте длину воздуховода 2 погонными метрами для естественной вентиляции,

[…] и 8 погонных метров f o r принудительная вентиляция .

mcz.it

Wykonać kanalizacje nie przekraczające 2 m dla goylacji

[…] Натур al nej i 8 m dla Goenylacji wym us зона j .

mcz.it

(a) эффективная вентиляция на всех этапах производства

[…]

площадей, в частности для влажной обработки и сушки

[…] зачищенные изделия: местная вытяжная вентиляция в резервуарах для зачистки дополнительных d b y принудительная вентиляция i n t областей шлангов, чтобы минимизировать воздействие и обеспечить соответствие, где технически оправдано bl e , с r e le более высокие пределы воздействия на рабочем месте

eur-lex.europa.eu

a) skuteczna goylacja we wszystkich obszarach interwencji, w szczególności podczas stosowania na mokro i

[…]

Suszenia Przedmiotów, z

[…] których usuwa s ię farbę: mi ej scowa goylacja wyciągowa przy zbiornikach zawierających produk ty do u suw
ан ан на ą goylacją w tych obszarach w celu zminimalizowania narażenia i zapewni en ia zgodności, t am gdzie j es t […]
to t ec hnicznie wykonalne, z odpowiednimi
[…]
dopuszczalnymi wartościami granicznymi narażenia w miejscu pracy
eur-lex.europa.eu

eith er a принудительная вентиляция s y st em, детали которых будут определены после консультации с Научным ветеринарным комитетом в соответствии с и c e с t h e процедура […]

в соответствии со статьей 17 Директивы 91/628 / EEC

eur-lex.europa.eu

al bo obowiązkowy sy стержень we ntylacyjny, jego szczegóły zostaną określone po konsultacji z Naukowym Komiteusttem12 12 9127 912 7 7 7 7 7 7 912 7 7 7 7 7 7 7 912 7 7 7 7 7 7 7 7 7 8 912 7 7 7 7 7 7 912 17 дней […]
91/628 / EWG
eur-lex.europa.eu

Призывает Комиссию работать над включением социальных положений в международные договоры и делать это на основе пяти конвенций Международной организации труда (МОТ), которые считаются приоритетными, а именно право на организацию, свобода собраний,

[…]

и ликвидация

[…] детской лаборатории или r , принудительное l a bo ur и дискриминация; призывает к тому, чтобы выполнение этих социальных положений было подкреплено позитивными мерами и стимулами для стран и компаний соблюдать их; призывает Комиссию и Совет работать над тем, чтобы этот вопрос снова был включен в повестку дня конференции Всемирной торговой организации на уровне министров и чтобы был создан комитет по торговле и правам человека, который будет заниматься, в частности, ul a r с i s su es человека […]

права в рабочем мире

eur-lex.europa.eu

21. wzywa Komisję do pracy nad włączeniem klauzul socjalnych do traktatów międzynarodowych, na podstawie pięciu konwencji Międzynarodowej Organizacji Pracy (MOP), któtere zwaia pricy (MOP). […]

zrzeszania się,

VILPE — комфортная вентиляция Вашего дома

Как установить вентилятор в ванной или в туалете? | Принудительная вентиляция своими руками

Порядок установки встраиваемого вентилятора

Принудительная вентиляция

Принудительная вентиляция в квартире и в доме

Принудительная вентиляция в комнате

Принудительная вентиляция в доме

Принудительная вентиляция в ванной и методы её реализации

Реализовать принудительную вентиляцию в ванной возможно несколькими способами:

Как сделать принудительную вентиляцию ванной

Оборудование для вытяжной вентиляции ванной конмнаты

Установка вентилятора в ванной

Стоит ли устанавливать вентилятор в ванной?

Как работает вентилятор в ванной

Обратный клапан

Для чего устанавливать вентилятор в ванной?

Как обеспечить включение вентилятора

Как установить вентилятор в ванной

Необходимость принудительной вентиляции

Требования к установке вытяжки

Подготовительные работы

Подключение вентилятора к электропитанию

Использование шнура

С источниками освещения

Двухклавишный выключатель

Самостоятельное включение

Укладка проводки

Подготовка места для вентилятора

Монтаж вентилятора в ванной

Установка вентилятора в ванной и туалете. схема подключения

Монтаж вентилятора

Схема подключения

Причины плохой (или обратной) тяги в туалете и ванной.

Схемы подключения вентилятора в ванной

Советы покупателям вентилятора с гигростатом

Как выбрать вентилятор на вытяжку в ванной

Выбор вентилятора

Крепление вытяжного вентилятора в ванной

Советы от профессионалов

Подключение вентилятора к электросети

Вентиляционное отверстие снаружи подвесного потолка

Добавочное оснащение

Рекомендации по подбору оборудования

Вероятные ошибки

Комплект принудительной вентиляции — Neri Motori S.R.L.

Политика в отношении файлов cookie

Охлаждение и вентиляция электродвигателей (IC)

Электрические и механические потери

Соответствующий контент EEP с рекламными ссылками

Принудительная вентиляция трансформатора с литой изоляцией

Принудительная вентиляция для электродвигателей

Механическая или принудительная вентиляция против естественной вентиляции

Истоки и влияние на архитектурный дизайн в JSTOR

с принудительной вентиляцией — Польский перевод — Linguee

76 ch, z 912 wen

76 ch, z 912 wen 912 по адресу

mu lu

Добавить комментарий Отменить ответ
