Вентилятор с таймером схема подключения: Как подключить вентилятор с таймером | Полезные статьи

100 ВКО1 Т бытовой вентилятор канальный осевой пластик с таймером

“Товар снят с производства”

Применение Вентс 100 ВКО1 Т

• Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Вытяжная или приточная вентиляция в зависимости от варианта установки вентилятора в системе.
• Для использования с системой пластиковых ПВХ каналов или гибких каналов.
• Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 100 мм.

Конструкция Вентс 100 ВКО1 Т

• Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Степень защиты IP X4.

Двигатель Вентс 100 ВКО1 Т

• Надёжный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Управление Вентс 100 ВКО1 Т

Ручное:

• Вентилятор управляется посредством комнатного выключателя освещения. Выклю­чатель в поставку не входит.
• Регулировка скорости может осуществ­ляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вен­тиляторы могут подключаться сразу по не­сколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя под­ключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.

Автоматическое:

• При помощи электронного блока управления БУ-1-60. Блок управления поставляется отдельно.
• При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключе­ния позволяет вентилятору работать в тече­нии от 2 до 30 мин. после остановки его вы­ключателем).



Монтажные особенности Вентс 100 ВКО1 Т

• Вентилятор устанавливается в канал соот­ветствующего сечения.
  Может крепиться хо­мутами при использовании гибких воздухо­водов.
• Вентилятор может устанавливаться на плоскую поверхность при помощи монтаж­ного кронштейна и при этом размещаться как вертикально, так и горизонтально отно­сительно своей оси.
• Возможна установка 2­х вентиляторов последовательно для увеличения напора.
• Для подключения вентилятора с двигателем низкого напряжения 12 В к сети 220 В / 50 Гц необходимо дополнительно приобрести по­нижающий трансформатор (например серии
  ТРФ 220/12­25).

Примеры монтажа Вентс 100 ВКО1 Т

ВКО1 — стандартная модель
ВКО1 Turbo — двигатель повышенной мощности
ВКО1-Л — двигатель на подшипниках качения
ВКО1-К — оборудован крепёжным кронштейном
ВКО1Т – оборудован таймером
ВКО 1Пресс — оборудован 5-ти лепестковой бесшумной крыльчаткой

Серия

ВКО1

Тип вентилятора

• осевой

Тип канала

• круглый

Диаметр, мм

• 100 мм

Производительность max, м³/час

107 м³/час

Мощность max, Вт

14 Вт

Уровень шума max, дБ

36 дБ

Давление max, Па

42Па

Частота вращения max, об/мин

2300 об/мин

Температура воздуха max, °С

+40 °С

Регулировка скорости

дополнительная опция

Количество скоростей

Особенности

• защита от перегрева
• таймер

Сила тока max, А

0. 06 А

Фаза / Напряжение, В

• 1f / 220V

Частота тока, Гц

50 Гц

Класс защиты

IPX4

Материал

• пластик

Ширина, мм

100 мм

Высота, мм

100 мм

Длина, мм

85 мм

Посадочный размер

100 мм

Производитель

Vents

Страна бренда

Украина

Вес, кг

0.41кг

Найти похожие

Описание продукта (1.pdf, 4,053 Kb) [Скачать]

Руководство пользователя (2.pdf, 1,856 Kb) [Скачать]

Сертификат соответствия (3.pdf, 3,358 Kb) [Скачать]

Отзывы о 100 ВКО1 Т бытовой вентилятор канальный осевой пластик с таймером

Как подключить вентилятор в ванной, туалете и на кухне

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности

: отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы.

Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Содержание

• Как подключить вентилятор в туалете
• Электрическая схема подключения вентилятора от двух клавишного выключателя
• Схема подключения вентилятора с таймером
• Схема подключения вентилятора с датчиком влажности или движения
  • • Источник

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла.

Ноль и земля с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете.

Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее.

Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

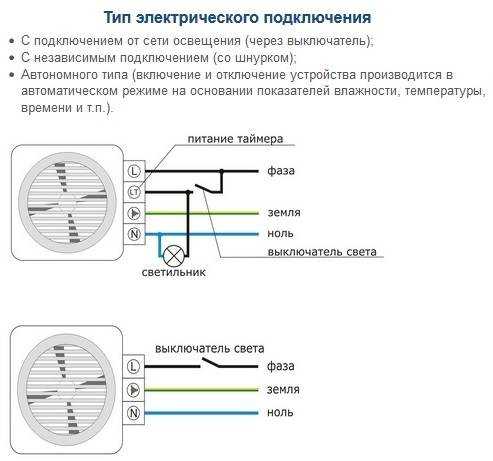

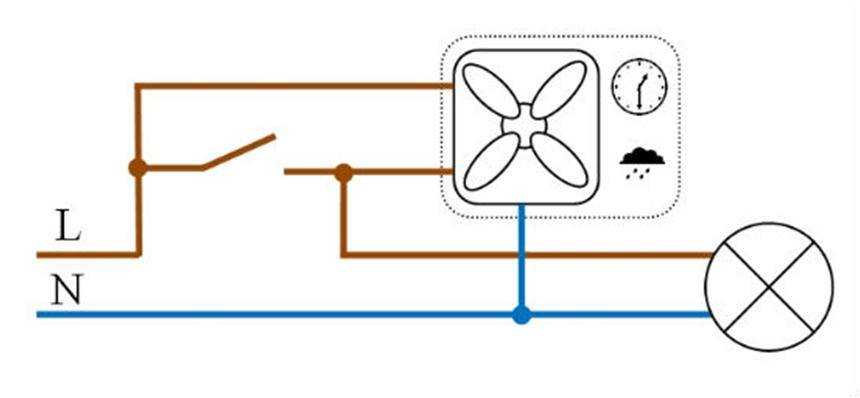

Для подключения вентилятора с таймером понадобится 4 провода.

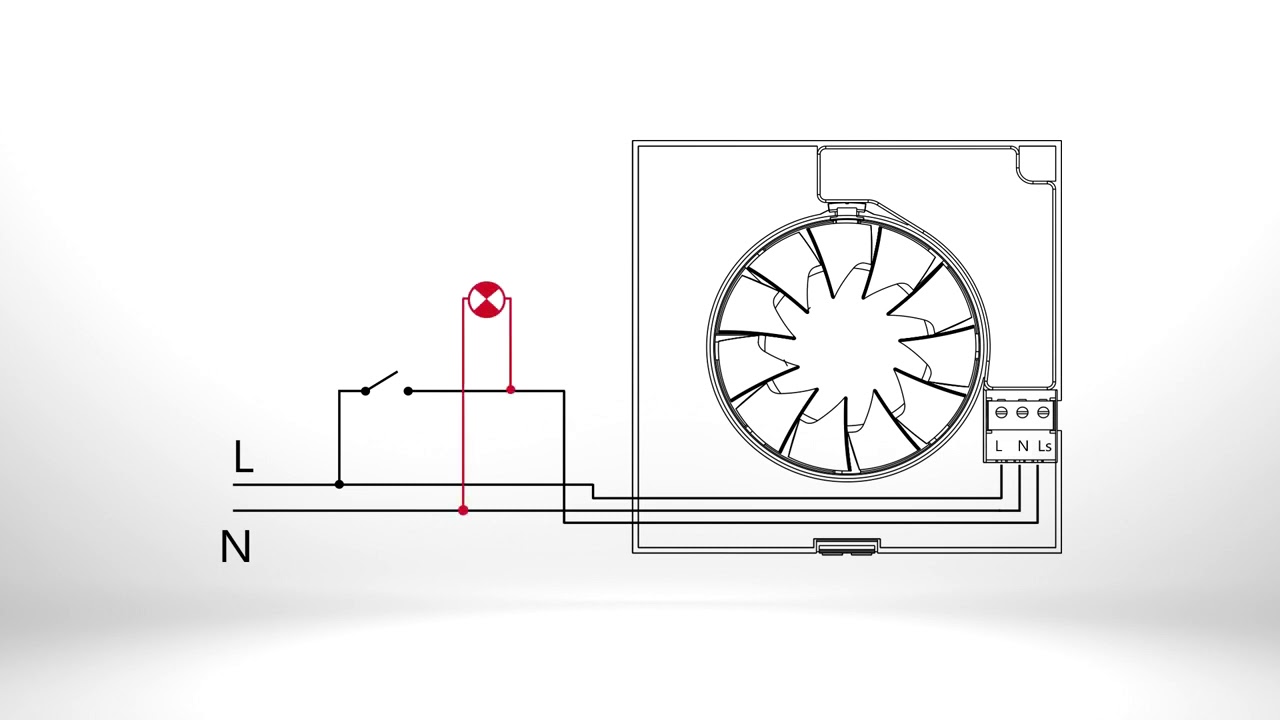

На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

После подключения вентилятора сразу стоит переходить к его установке, но об том Я подробно расскажу в следующей статье.

Рекомендую дополнительно прочитать наши советы об организации вентиляции, о проверке естественной вентиляции и о том, какой лучше вентилятор выбрать для туалета, ванной комнаты и кухни.

Похожие материалы:

Источник

• http://jelektro.ru/vse-o-elektromontazhe/shemy-podkljuchenija-ventiljatora.html
