Предназначен для постоянной или периодической вытяжной вентиляции санузлов, ванных комнат, кухонь и других бытовых помещений. Корпус и крыльчатка выполнены из высококачественного и прочного ABS-пластика стойкого к ультрафиолету. Классического белого цвета. Оборудован антимоскитной сеткой для защиты от проникновения из вентиляционного канала насекомых или посторонних предметов. При подключении первого режима он работает на включение света и Вы можете регулировать пострабочее время после выключения света в диапазоне возможностей таймера. Второй режим подключения рассчитан для ситуацию, когда во время включения света вентилятор не включается, а начинает работать после выключения света в заданном интервале таймера, но при условии что свет горел в помещении более 90 сек. Оборудован таймером задержки отключения от 15 сек. до 45 мин. Для удобства использования установлен световой индикатор. Имеет двигатель с защитой от перегрева. Используется для настенного монтажа.
Имеет двухрежимный таймер. Может работать в двух режимах
«Туалет» и «Ванная комната».
Детали
Гарантия
5 лет.
Характеристики
Артикул
ERA 4S ET
Тип товара
Вентилятор
Бренд
Era
Вид
Осевой
Диаметр, мм
100
Уровень шума, дБ
35
С обратным клапаном
Нет
С таймером
Да
С антимоскитной сеткой
Да
С тяговым выключателем
Нет
С фланцем
Нет
Макс. расход воздуха, м3/ч
97
Ширина, мм
150
Высота, мм
150
Цвет
Белый
Мощность (Вт)
14
Диаметр присоединения, мм
100
Размер фланца, мм
55
Напряжение, В
220
Степень защиты
IPХ4
Бесшумный
Нет
Страна-производитель
Россия
Вес, кг
0,438
Отзывы покупателей
Сначала показывать
Александр
Санкт-Петербург 24 января 2023
Малошумный, эстетичный, недорогой.
Достоинства: Хороший вентилятор за небольшие деньги, да ещё и с таймеромНедостатки: Пока не обнаружено.
Александр
Москва 27 июля 2022
Отличный вентилятор, подключил по приложенной схеме, все работает! Для подключения нужно 3 провода, 2 фазы (постоянная и размыкаемая выключателем) и ноль. Дополнительно встроил дополнительный выключатель на постоянную фазу, для временного отключения вентилятора. Таймер регулируется от 5 секунд до 45 мин, если верить инструкции. Понятное дело, что точно до минуты вы его вряд ли настроете, но +-5 минут точность задать думаю можно. Особо не заморачивался от минимума повернул совсем чуть-чуть где-то на 5-ю часть от полного оборота и примерно 10-15 минут он работает после выключения света. Работает пока тихо, при шуме душа даже не слышно.
Алексей
Владимир 16 июня 2019
В целом — добротный вентилятор с несложным подключением. Уровень шума — хоть и не бесшумный, но шум мягкий и не напрягает.
За такие деньги аналога лучше я не нашел и вполне доволен. В комплекте идут дюбели на 6 мм и тонкие шурупы. Т.к. у меня вытяжка держится фактически на одной плитке (за плиткой — пустота вентканала), шурупы использовал потолще и покороче, а родные дюбели обрезал. Итог — держится хорошо, шумит несильно, экспериментировать с виброзащитой нет потребности. По работе таймера именно в этой модели Era 4S «ЕТ» — у меня еще давно разводка электрики на вытяжку была сделана через обычный выключатель с тремя проводами (ноль, фаза, земля). С таким подключением вытяжка просто включается по выключателю и выключается вместе с ним, никакой отсрочки, таймер не работает. Я не электрик, и по инструкции к вентилятору не смог разобраться можно ли с таким подключением задействовать функцию таймера. Буду благодарен за совет (но по факту я могу только поменять порядок подключения проводов — голубого, белого и желто-зеленого — к контактам N, L и Т вытяжки, переделывать электрику ради таймера точно не буду).
Луга 11 июля 2017
Не смотря на то что это самый дешевый вентилятор с таймером, сделан нормально.
На удивление работает тише сгоревшего белорусского «вентса» И выглядит чуть солиднее и стильнее. При работе горит синий диод подсветки. Когда сгорит, если будет возьму такой же.
Вопросы и ответы
Надежда Булыгина
18 октября 2021
Здравствуйте. Отверстие в стене должно быть диаметром ровно 10 см или чуть больше?Ответить
Андрей
06 февраля 2021
Здравствуйте, а есть у него режим таймера на включение вентилятора после ВЫКЛЮЧЕНИЯ СВЕТА. Планируется установка в ванной.Ответить
Anonymous
08 ноября 2018
Здравствуйте! А можно ли монтировать данный вентилятор в потолок?Ответить
17 сентября 2018
Здравствуйте! А таймер в данной модели когда срабатывает? К примеру: 1 вариант: вентилятор начнет работать сразу после включения освещения, и будет работать все время, пока освещение включено.
Вентилятор осевой d100 мм 150х150 мм ERA 4S ET с таймером белый в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить вентилятор осевой d100 мм 150х150 мм ERA 4S ET с таймером белый в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар вентилятор осевой d100 мм 150х150 мм ERA 4S ET с таймером белый действительны в Санкт-Петербурге.
| Вентиляторы энергосберегающие, интеллектуальные. | |||||||||||||||||||||||||||||||||||
|
ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫ
— датчик влажности
— таймер

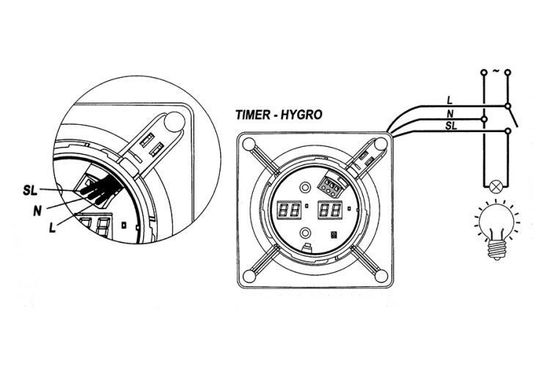

Схема подключения вентилятора Е100 GT, E100 GTH
|
|||||||||||||||||||||||||||||||||||
проводка — Переключатель вентилятора ванной комнаты имеет 3 черных провода
Хотите заменить этот переключатель вентилятора на таймер.
Потерян бит относительно того, что к чему подключается.
- проводка
- выключатель
- потолочный вентилятор
- таймер
4
Вероятнее всего, 2 черных провода внизу — это вход питания для коммутатора и выход для следующего коммутатора… Кажется, я вижу, что он подключен к следующему коммутатору. Верхний черный провод, вероятно, переключает питание на вентилятор. Должен быть оголенный или зеленый провод для заземления, который шел бы к зеленому проводу на выключателе. Свяжите 2 нижних черных провода вместе с черным проводом от выключателя и соедините верхний черный провод с красным проводом от выключателя.
3
«Глупому» переключателю все равно, какой винт/провод подходит для горячего против переключаемого горячего .
Интеллектуальный переключатель, таймер и т. д. обычно не мешают. Традиционно черный = горячий, красный = горячий, белый = нейтральный (за некоторыми исключениями) и зеленый (всегда) = заземление.
Игнорируя землю, есть 3 причины иметь три провода на коммутаторе вместо 2:
- Нейтраль — это довольно часто для интеллектуальных коммутаторов, таймеров и т. д. Но не для тупых коммутаторов.
- 3-Way — это два разных переключателя, управляющих одним прибором. Но не в этом случае, потому что они будут на 3 отдельных винтах.
- Сквозное/общее соединение — Ага! Так всегда бывает, когда на одном винте два провода. (А также более запутанный случай с проводом на винте и проводом в соответствующем ответном ударе.) Обычно это так, что питание может поступать из одного места на проводе, питать выключатель, розетку или что-то еще, а затем для подачи питания в другое место (второй выключатель в той же коробке, розетка в другой комнате, что угодно) другим проводом.
Таким образом, два черных провода на нижнем винте старого переключателя соединяются с черным проводом на новом переключателе, а черный провод на верхнем винте старого переключателя соединяется с красным проводом на новом переключателе.
Этот конкретный таймер требует нейтрали , а не . (Я проверил на веб-сайте производителя, но в любом случае был почти уверен, основываясь на цветах проводов — если ему нужен нейтраль, тогда у него должен быть белый провод.) Если вы позже замените его таймером или интеллектуальным переключателем, которому нужен нейтраль, добавьте белый провод к пучку проводов в задней части коробки.
1
Добро пожаловать! Похоже, это стандартный трехпозиционный переключатель. Это указывает на то, что в этой цепи есть еще один переключатель. Вы должны будете получить трехпозиционный переключатель таймера. На вашем коммутаторе есть один винт другого цвета (идентифицированный), чем два других. Идентифицированный, который вам нужно отслеживать. Два других называются путешественниками, и их можно поменять местами. Наклейте красную ленту или что-то еще на идентифицированный, прежде чем снимать с переключателя. Также обратите внимание, где он находится в коробке, и сделайте хорошие снимки.
Блок таймера, который у вас есть, представляет собой двусторонний или стандартный переключатель таймера SPST. Вам нужно обменять его на трехходовое устройство. Зеленый провод идет на землю, оголенные провода в задней части коробки. Я не вижу этого, но я предполагаю, что они подключены к металлической коробке, а заземление переключателя — через монтажные винты. Поскольку мы не знаем, как выглядит новый переключатель, я возьму SWAG и скажу: на новом переключателе, если есть зеленый, он замыкается на землю. Два одинаковых цвета идут к путешественникам, а другой — к идентифицированному проводу. Удачи!
4
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
электрический — Переключатель таймера вентилятора работает только при выключенном соседнем выключателе освещения
Не полный ответ, а немного больше, чем комментарии, и, надеюсь, начало полного ответа:
Земля против нейтрали
В общем, заземление и нейтраль должна быть отделена от всех выключателей, розеток, приборов и т. д. Однако есть исключение для интеллектуальных выключателей, таймеров и т. д. при условии:
- Если устройство может использовать нейтраль и нейтраль доступна, оно использует нейтраль .
Другими словами: Ленивое подключение земли для экономии 1 минуты возни с нейтралью не считается.
- Устройство рассчитано на очень малый ток.
К сожалению, в техпаспорте, который я нашел, подтверждается проблема с нейтралью/землей, но не указывается ток, используемый при работе. Вероятно, потому, что это было настолько мало, что было незначительным с точки зрения общего энергопотребления.
Я предполагаю, что это что-то вроде 10 мА, то есть, если бы вы использовали его час в день, вы бы использовали менее 1 кВтч в год. Я ожидаю, что использование в режиме ожидания (ожидание включения) будет намного меньше. Это важно по двум причинам, связанным с безопасностью: при установке в цепи с защитой GFCI, что, вероятно, имеет место в ванной комнате (хотя обычно это не требуется для вентиляторов и освещения), тогда потребляется слишком много тока над землей вместо нейтрали отключит GFCI; и вы хотите свести фактический ток, протекающий по проводам заземления, к минимуму из общих соображений безопасности.
- Устройство должно быть разработано и протестировано на соответствие требованиям UL (или аналогичным требованиям).
Спроектировать устройство, слишком сильно тянущее через землю, совсем несложно. Гораздо сложнее разработать устройство, которое функционально использует землю, сохраняя при этом очень низкое потребление тока.
Это устройство соответствует спецификациям.
Но вы не следовали указаниям, потому что у вас есть нейтраль. Что подводит нас ко второму пункту:
Нейтраль в распределительных коробках
Новые установки переключателей, за некоторыми исключениями, должны иметь нейтраль в каждой распределительной коробке. Это упрощает установку интеллектуальных выключателей, добавление розеток рядом с выключателями и многое другое. Однако в старых домах (по предыдущим версиям NEC) разрешалась петля переключения с горячий и переключенный горячий но без нейтрали. (У меня есть некоторые в моем доме 1950-х годов.) Петля переключателя — ловкий трюк — он позволяет вам использовать два провода для подключения переключателя вместо трех проводов. Это означает, что в типичном доме вы можете обойтись без двухжильного кабеля для почти при каждом подключении 120 В. Горячий/нейтральный для розеток. Горячее/горячее переключение для коммутаторов. Единственным исключением являются 3-позиционные переключатели, для которых требуется горячий или переключаемый горячий или нейтральный плюс два контакта .
Использование 2-жильного кабеля почти везде экономит деньги строителей. До недавнего распространения интеллектуальных переключателей, таймеров (некоторые более старые таймеры были чисто механическими, некоторые электромеханические таймеры действительно нуждались в нейтральном положении), датчиков движения, датчиков влажности и т. д., у них действительно не было недостатков. На самом деле, если нейтраль не нужна и просто ограничена для будущего использования, то нет никакой разницы в ее наличии (за исключением будущего использования ).
Поэтому довольно часто приходится открывать распределительную коробку, чтобы установить новый модный переключатель, и находить нет нейтрали . Можно даже найти без заземления , но это гораздо реже и имеет больше решений, чем без нейтрального . Таким образом, было сделано исключение для , по закону позволяющее определенным типам переключателей использовать землю, когда нейтраль недоступна.
Однако во многих случаях, особенно в ванных комнатах, где цепь может подключаться к питанию освещения (иногда нескольких комплектов), вентилятора, розеток (либо в той же коробке, либо в другом месте в ванной) и т.
д., будет пучок нейтралей , и никаких проблемных шлейфов переключения. В основном горячие и нейтральные приходят и разделяются на различные устройства. Однако, если некоторые из этих устройств не находятся в одной коробке, то вместо того, чтобы соединять одно устройство с другим, все нейтрали соединяются в одну большую проволочную гайку (или даже в две, если нейтралей достаточно). Каждому переключателю (старого «тупого» типа) нужен только горячий (линейный, входящий) и горячий (нагрузочный, исходящий) переключатель, но не нужна нейтраль.
Например, при входящем питании, двух выключателях, исходящем питании в розетку в другой коробке, получится 4 белых нейтрали, соединенных вместе. Решение проблемы нейтрали в этом случае на самом деле очень простое: открыть гайку 4-го нейтрального провода, добавить 9-ю.0141 пятый белый нулевой провод и подключите этот провод к новому выключателю. Обратите внимание, что в некоторых случаях, либо из-за емкости, либо просто для того, чтобы убедиться, что она в хорошем состоянии, рекомендуется заменить проволочную гайку.
Остается исходная проблема: Почему таймер зависит от другого переключателя?
Я подозреваю, что здесь что-то не так. Начнем с того, что был «лишний» провод заземления. Такого нет. Это означает, что он либо никогда не был подключен должным образом, либо со временем ослаб. значит может быть других проводов, которые никогда не были подключены должным образом. Что действительно вызывает вопросы о состоянии всех проводов в коробке , кроме , симпатичного пучка белых нейтралей.
Для устранения проблемы с сердечником потребуется вычислить каждого провода в коробке. Более конкретно:
- Если нет настоящей петли переключения, все белые должны быть нейтральными и все соединены вместе. Так что эту часть легко проверить.
- Все заземления должны быть соединены вместе и/или с коробкой, если коробка металлическая.
- Определить входящий горячий (почти определенно черный). Проследите, куда он идет, и, провод за проводом, определите каждый «горячий», «горячий» коммутатор и «путешественник» (если есть какие-либо 3-позиционные переключатели).
