Что такое система вентиляции — виды установок и особенности эксплуатации вентиляционного оборудования

Правильно подобранная система вентиляции — не менее важный аспект качественной вентсети на ряду с проектом и монтажом. От выбора агрегатов и комплектующих зависит срок эксплуатации всей системы и объем финансовых затрат на замену и ремонт. В этом обзоре рассказываем об основных компонентах и видах оборудования. Для чего нужна система вентиляции рассматриваем далее. Подробно рассматривали виды вентиляции помещений, ознакомьтесь и вы.

Содержание:

Скрыть

1. Какие существуют системы вентиляции?
2. Вентиляционное оборудование
   1. Вентиляционные установки
   2. Вентиляторы
   3. Рекуператор
   4. Вытяжные зонты
   5. Фильтры
   6. Таблица фильтров вентиляции
   7. Канальные нагреватели
   8. Водяные охладители
   9. Клапаны
   10. Щит вентиляции
   11. Заслонки
   12. Воздухораспределительные устройства
3. Материалы для монтажных работ
4. Система ПД1 вентиляция что это?
5. Система П1 вентиляция что это?
6. Правильная последовательность монтажа вентиляции
7. Вывод

Какие существуют системы вентиляции?

Вентиляция — цикличный процесс удаления загрязненного воздуха из помещений и подача свежего. Эффективная вентиляция в помещении в настоящее время является одним из основных критериев, который учитывается при проектировании жилых и общественных зданий. Существует три вида вентиляционных установок: приточные, вытяжные и приточно-вытяжные. Коротко о каждой:

1. Приточная вентиляция отвечает за принудительную, механическую подачу воздуха в здание. Отток отработанного воздуха происходит за счет гравитации — естественного метода, работающего на разнице температур. Системы приточной вентиляции применяют в тех случаях, когда количество и уровень токсичности выделяемых в воздух загрязняющих веществ достигают значений предельно допустимой концентрации и требуют постоянной замены воздуха. Выполняем профессиональный монтаж приточной вентиляции.
2. Вытяжная вентиляция удаляет отработанный воздух из помещений, в которых есть источники загрязнения. Комплектация и характеристики установки зависят от назначения объекта. Как правило, в производственных помещениях вытяжная вентиляция — компонент общеобменной вентсети, которая работает в масштабе всего помещения и создает равномерный воздухообмен. Приводит в порядок ключевые показатели: температуру, влажность, скорость циркуляции воздушных масс. Оптимально подходит для поддержания комфортного микроклимата и эффективно удаляет небольшие загрязнения. Выполняем профессиональный монтаж вытяжной вентиляции.

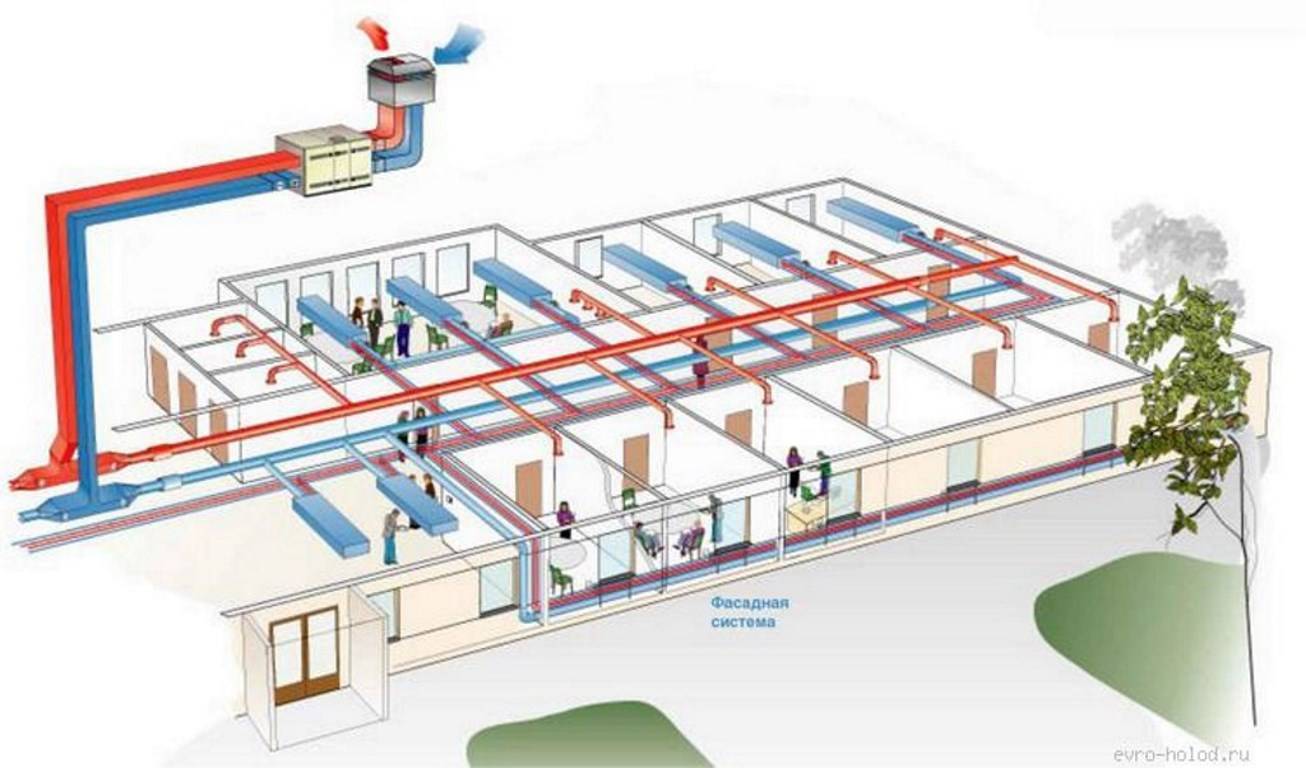

3. Приточно-вытяжная система вентиляции отличается от вытяжной тем, что вентиляторы не только удаляют воздух из здания, но и подают свежий наружный воздух. Данная система позволяет полностью контролировать воздухообмен. Это важно не только для качества воздуха, но и для снижения потерь тепла через вентиляцию. Принцип работы приточно-вытяжной вентиляции основан на системе автономных воздуховодов и вентиляторов. Выполняем профессиональный монтаж монтаж приточно-вытяжной вентиляции.

Вентиляционное оборудование

В данном разделе поговорим об основных компонентах и комплектующих по принципу от общего к частному. Расскажем о видах установок, функциональных элементах комплектующих, которыми оснащается вентиляция.

Вентиляционные установки

Установки с точки зрения реализации делятся на 2 типа: наборные и моноблочные. На промышленных объектах чаще используются моноблочные системы вентиляции. Моноблочная система вентиляции решает сразу 2 задачи, критично важные для любого промышленного объекта — комфортный микроклимат в помещении и непрерывный производственный цикл.

Моноблочные системы имеют ряд преимуществ:

• ключевые компоненты поставляются в сборке в шумоизолированном корпусе;
• производитель несет ответственность за работоспособность всей системы в целом, что исключает простои. Они возможны при использовании наборных систем, где отказ одного компонента может привести к остановке производства;
• моноблочные системы отличаются компактными габаритами и не занимают много места в помещении;
• монтаж занимает несколько часов и не требует большого количества расходников;
• данный вид установок проще обслуживать.

Альтернатива — наборные, которые собираются из отдельных компонентов и требуют тщательного проектирования.

Вентиляторы

Вентилятор — основа любой вентиляционной системы, планируя покупку вентиляционного оборудования, необходимо разобраться в специфике его устройства и действия. По типу конструкции выделяют 5 модификаций вентиляторов:

1. Осевые — самый востребованный вид оборудования. Конструкция моделей характеризуется простотой исполнения и малыми габаритами. Основные элементы: цилиндрический корпус, колесо с лопастями и привод. Принцип действия: вращающиеся лопасти захватывают воздух и выталкивают его вдоль оси крыльчатки. Перемещение воздушных потоков в радиальном направлении почти отсутствует. Производительность оборудования регулируется поворотом лопаток.
2. Центробежные — агрегаты, способные генерировать высокие давления и эксплуатироваться в жестких условиях.
   Конструкция оборудования включает следующие элементы: корпус, рабочее колесо, лопатки. В центробежных установках воздух поступает в осевом направлении, выталкивается — в радиальном. Воздушные массы под действием центробежных сил движутся в цилиндрическом корпусе.
3. Диагональные — синтез двух типов вентиляторов: осевого и центробежного. Крыльчатка прибора имеет особую форму — строение рабочего колеса напоминает устройство барабана в радиальном вентиляторе. Лопатки крыльчатки расположены параллельно оси вращения.
4. Диаметральные. Состоят из удлиненного корпуса, оснащенного диффузором и патрубком, и рабочего колеса барабанного типа с наклонными лопатками. Осуществляется двукратное перемещение воздуха перпендикулярно оси вращения цилиндра.
5. Безлопастные. Их принцип работы кардинально отличается от рассмотренных выше модификаций. Основные элементы конструкции: рамка для втягивания и выброса воздушных масс, основание для фиксации рамки, мини-турбина, вмонтированная в основание вентилятора, мотор.

Модификация и характеристики вентиляторов позволяют подобрать оптимальное оборудование, как для бытового, так и промышленного применения. По способу монтажа различают:

• стандартные — установка осуществляется на опору;
• крышные — монтаж на кровле здания;
• канальные — размещаются внутри вентиляционного воздуховода;
• многозональные — модели, рассчитанные на присоединение к нескольким воздушным каналам.

Рекуператор

Рекуператор — «сердце» приточно-вытяжной вентиляции с функцией теплообмена. Это устройство отвечает за передачу тепла отработанного воздуха свежему. Прибор забирает тепло из выходящего потока и передает его поступающему с улицы. В итоге температура свежего воздуха близка к комнатной и почти не требует нагрева. Это экономит наши расходы на электроэнергию.

Подробнее о принципе работы вентиляции с рекуперацией мы писали в одной из статей нашего блога.

Вытяжные зонты

Вытяжные зонты предназначены для качественного удаления излишков тепла, пара, загрязняющих веществ. Эти агрегаты незаменимы на кухнях, в горячих цехах, на производстве. Загрязненный или нагретый воздух втягивается в зонт, проходит через фильтры и выводится из помещения. По типу конструкции и вытяжные зонты делятся на пристенные и островные. Пристенные зонты крепятся к стене непосредственно над оборудованием. Островные же размещаются над отдельно стоящим оборудованием и крепятся к потолку в любой локации помещения.

Фильтры

Задача системы фильтрации в системе вентиляции — обеспечить надлежащую чистоту приточного и вытяжного потока. Свежий и очищенный от пыли и других загрязнений воздух — залог здоровья и благополучия людей и защита оборудования в вентиляционной сети. В установках используются элементы предварительной (класс G), тонкой (класс F) и абсолютной очистки (класс H).

Таблица фильтров вентиляции

Фильтр	Класс	Тип удерживаемых загрязняющих веществ
Грубый	G3, G4	Насекомые, волокна, волосы, песок, крупная атмосферная пыль
Тонкий	F5, F6	Цветочная пыльца, крупная атмосферная пыль
	F7	Крупная и мелкая атмосферная пыль, сажа, споры грибов
	F8, F9	Бактерии, масляный туман, сажа
HEPA	h20, h21, h22	Бактерии, табачный дым и другие виды дыма и аэрозолей

Фильтры предварительной очистки обычно устанавливаются на входе, фильтры тонкой очистки — на выходе.

Их задачей является удаление загрязняющих веществ из воздуха.

Канальные нагреватели

Канальный нагреватель, или калорифер, — это одна из составляющих функциональной вентиляционной сети, обеспечивающая нагрев воздуха во время миграции по каналу. Приборы разделяют по принципу передачи энергии на электрические и водяные. В первом случае прибор питается от сети. Во втором теплоносителем является вода. Существуют канальные нагреватели с утилизацией тепла (рекуперация). В этом случае холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом. Воздушные потоки при этом не смешиваются.

Водяные охладители

Задача данных элементов — качественное охлаждение воздушного потока. Во фреоновых канальных охладителях рабочим веществом является фреон. Водяные охладители могут охлаждать и осушать воздух. Хладагент в такой системе — вода или гликолевый раствор. Принцип работы этих устройств достаточно прост: нагретый воздух из помещения попадает (или принудительно засасывается) внутрь агрегата, где соприкасается с поверхностью испарителя. Здесь он охлаждается до нужной температуры и распределяется по помещению.

В конструкцию входят: теплообменник и каплеуловитель. Теплообменник конструктивно представляет собой трубки, выполненные из меди, внутри которых циркулирует хладагент. Пластиковые пластины каплеуловителя собирают скопившийся конденсат и направляют его в нижний поддон.

Клапаны

Воздушные клапаны и заслонки для систем вентиляции предназначены для регулирования количества проходящего в вентиляционной системе воздуха, а также для полного перекрытия воздушных каналов. Основные функции — регуляция потока и его равномерное распределение по площади поперечного сечения воздуховода. Оборудование может работать в ручном и автоматическом режимах. Существует несколько разновидностей воздушных клапанов:

• обратный клапан;
• перекидной клапан;
• воздушный клапан;
• дроссель-клапан.

Обратные клапаны предназначены для автоматического перекрытия воздуховода и исключают возможность движения воздуха в обратном направлении. Применяются в вентсистемах, обслуживающих взрывоопасные производства, с давлением в сети до 150 кгс/м2 и скорости перемещаемой среды от 6 до 20 м/с.

Перекидные клапаны устанавливаются только на вертикальных участках приточных воздуховодов для автоматического подключения в сеть резервного вентилятора при остановке рабочего.

Есть ограничение: высота помещения должна быть больше 3 м.

Воздушный клапан устанавливается на входе до вентилятора и не дает воздуху попасть в систему вентиляции, когда она выключена. По краям корпуса размещаются резиновые уплотнители для герметичного соединения. Управление воздушным клапаном осуществляется вручную или с помощью привода.

Щит вентиляции

Щит — автоматическая система управления вентиляцией. Позволяет управлять работой сети в соответствии с заданными параметрами, устранить возможные сбои в работе и минимизировать влияние человеческого фактора. Возможен различный подход к изготовлению «автоматики» для управления вентиляцией:

• на одних объектах можно обойтись стандартными модулями, выпускаемыми в виде шкафов с установленными в них приборами управления;
• в других случаях монтажникам приходится вручную собирать комплексы, адаптированные под сложные приточно-вытяжные вентиляции с учетом конкретных задач.

Управление происходит с помощью комплекса датчиков, установленных внутри помещений. Современные автоматизированные системы оснащаются элементами искусственного интеллекта и более сложными контрольно-измерительными приборами.

Заслонки

Заслонка — вспомогательный узел, который выполняет регулирующую функцию. Их задача — улучшение аэродинамических свойств каналов и шахт, предотвращение обратной тяги. Устройства служат для автоматического перекрытия воздушного потока в воздуховодах. Воздушная заслонка представляет собой раму, повторяющую форму сечения канала, на которой установлена лопатка или система лопастей. Лопасти закреплены на поворотной оси, вращение которой обеспечивает плавную регулировку. Сама ось выходит одним концом сквозь корпус наружу, где расположена рукоятка управления или электрический (пневматический) привод. Рама может встраиваться в канал как фасонная часть или накладываться наподобие решетки.

Шумоглушители

Работа вентиляционного оборудования сопровождается шумом, который возникает в процессе вращения приточного или вытяжного вентилятора. Для решения этой проблемы используется шумоглушитель, снижающий вибрационные и звуковые колебания. Устройство предназначено для снижения уровня механических и аэродинамических шумов, возникающих в процессе работы приточного вентилятора.

Воздухораспределительные устройства

Воздухораспределительные устройства предназначены для правильного распределения воздушного потока в системах вентиляции. Различают несколько модификаций устройств:

• решетки — наиболее распространенный элемент. Они регулируют входящий и исходящий воздушный поток и являются эстетической составляющей системы;
• диффузоры — воздухораспределительные элементы с функцией плавного регулирования расхода воздуха. Обычно устанавливаются на потолке, реже на стене или на полу. Создают конические и веерные струи и зачастую оснащаются регуляторами расхода воздуха;
• щелевые воздухораспределительные устройства создают плоские струи воздуха. Делятся на приточные и вытяжные, могут оснащаться механизмом регулировки расхода и направления воздуха. Изготавливаются из стали, пластмассы или алюминия;
• насадки с форсунками состоят из камеры постоянного давления и воздухораспределительной решетки. Воздушные массы подаются струями, которые при выходе закручиваются. На специальной панели расположены форсунки, которые имеют ход вращения на 360°C;
• сопла служат для подачи воздуха на скорости до 40 м/с в горизонтальном и вертикальном направлении;
• перфорированные панели применяются в помещениях с низкими потолками. Имеют круглое или прямоугольное сечение с отверстиями в корпусе, через которые происходит подача воздуха с формированием струи плоского сечения. Для удаления воздуха используются перфорированные решетки с клапанами регулировки.

Для распределения расходов воздуха по вентиляционной сети и обеспечения заданных параметров рекомендуется применять воздухораспределители с встроенными регуляторами расхода воздуха.

Материалы для монтажных работ

Перечень материалов для монтажа включает следующие компоненты:

1. Воздуховоды — «кровеносные сосуды» вентиляционной сети. На профессиональном сленге их также называют вентиляционными каналами, «рукавами», магистральной сетью вентиляционной системы. Именно благодаря им свежий воздух поступает в помещение, а отработанный — удаляется. В зависимости от выполняемых задач устройства могут отличаться по конструкции, параметрам, материалу изготовления и другим характеристикам.
2. Перфорированная лента, хомуты — монтажные приспособления для надежной фиксации компонентов.

Отдельного рассмотрения требуют (отводы, заглушки, крестовины, зонты, ниппели, утки, тройники, переходы) — важные элементы для реализации конфигурации вентиляционной сети, заложенной в проект. Поговорим о каждом из них подробнее:

• отводы — детали, предназначенные для изменения направления воздуховода;
• заглушки применяются для перекрытия потока рабочей среды в той части трубопровода, где проводятся испытательные, монтажные, сервисные или ремонтные работы;
• крестовины — это фитинги, используемые для соединения в одной точке четырех труб, а также для устройства ответвлений от основной магистрали;
• зонт — завершающий элемент вентиляционной системы. Им закрывают вытяжной воздуховод на крыше. Основные задачи — улучшение естественной тяги и защита вентиляции от атмосферных осадков и попадания посторонних предметов и мусора;
• ниппели используются для соединения прямых участков воздуховодов, которые не имеют фланцев;
• утки созданы для соединения воздуховодов, смещенных в пространстве относительно друг друга. Позволяют монтировать воздуховоды сложной конфигурации с учетом особенностей помещения;
• тройники позволяют подключить дополнительные ответвления к основной трубе;
• переходы помогают соединить разные по диаметру воздуховоды.

Качество расходных материалов влияет не только на скорость монтажа вентиляции, но и на срок службы вентиляционного оборудования и воздуховодов.

Система ПД1 вентиляция что это?

Система вентиляции ПД 1 — это противодымная вентиляция, аббревиатура. Обычно так обозначают систему противодымной вентиляции в проектах.

Система П1 вентиляция что это?

Система вентиляции П 1 — это приточная вентиляция, аббревиатура. Обычно так обозначают систему приточной вентиляции в проектах.

Правильная последовательность монтажа вентиляции

Процесс монтажа вентиляции включает ряд операций, выполняемых в определенной последовательности:

1. Согласование проекта.
2. Закупки оборудования и подготовительные работы.
3. Монтаж вентсети по проектной схеме.
4. Пусконаладка и нагрузочное тестирования.

Все этапы работ контролируются как со стороны инженерно-технического персонала компании, так и со стороны заказчика.

Вывод

Вентиляционное оборудование — сложная система, включающая основные узлы, комплектующие и расходники. При выборе агрегатов и материалов важно знать, как устроена работа сети в целом. В этом обзоре специалисты инженерной компании Qwent затронули все составляющие вентиляционных систем и рассказали, что это такое. Это поможет клиентам упростить задачу выбора.

Инженерные системы | Вентиляция и вентиляционное оборудование.

Регулярное проветривание и мониторинг воздуха внутри здания – это задача вентиляционных систем, которые обеспечивают климат в здании для комфорта и безопасности людей. Многофункциональные инженерные системы вентилирования и воздухообрабатывающие устройства, служат для надежной защиты внутренней среды, в жилых, комфортных и производственных помещениях. Требования к вентиляционному оборудованию в каждой сфере применения различны, но результат который должен быть достижим в процессе работы этого сложного оборудования — один. Будь то частное жилое помещение, офисное здание, спортивное сооружение или предприятие; — человек должен получать достаточное количество чистого воздуха и находится в благоприятных климатических условиях.

Приточная — вентиляция.

В этом режиме; вентиляторы подают уличный воздух внутрь помещения. Создается избыточное давление, за счет чего загрязненный воздух выдавливается на улицу — через естественные вытяжные отверстия.

Вытяжная — вентиляция.

В этом режиме; вентиляторы вытягивают воздух из помещения на улицу. Создается разряжение при котором чистый воздух заходит в помещение через естественные отверстия.

Приточно-вытяжная вентиляция.

В этом режиме; вентиляторы подают воздух в помещение и одновременно удаляют загрязненную среду из помещения. Создается постоянный воздухообмен в помещении.

Местная — вентиляция.

В этом режиме; вентиляторы вытягивают воздушные загрязнения — из зоны их концентрации. Таким образом предотвращается распространение загрязнителей по всему помещению.

Вентиляция с рекуперацией тепла.

В этом режиме; входящий в помещение и выходящий из помещения потоки воздуха, одновременно проходят через рекуперативный теплообменник, в котором теплый воздух передает тепло холодному.

Стерильная — вентиляция.

В этом режиме; вентилирование происходит без турбулентности и взвешенных частиц, с соблюдением самых высоких требований гигиены для чистых комнат и стерильных помещений.

Основополагающая система инженерии в создании микроклимата — это можно сказать про вентиляцию, которая является базовым условием для улучшения среды внутри помещений. На базе воздухообрабатывающих устройств, можно воссоздавать микроклимат любой сложности в совершенно разных помещениях и в кратчайшие сроки. Всевозможные вентиляционные узлы, компоненты, устройства и оборудование в целом, имеют широкий функционал для приготовления воздуха с любыми свойствами и способно придавать ему необходимое состояние. Перемещение воздуха вентиляторами в нужных направлениях, разделение воздушных потоков, очистка, увлажнение или сушка. Контроль температурно-влажного режима с функцией кондиционирования и рекуперация тепла для экономии энергии.

Вентиляционные установки.

Агрегат: воздухообрабатывающие устройства.

• Комнатная установка

• Установка с
  рекуп. тепла

• Установка центральная

• Осушитель воздуха

• Центральный кондицонер


Вентиляционные установки имеют разную конструкцию, они могут быть компактные в стандартном корпусе или иметь изменяемую конструкцию. Компактные воздухообрабатывающие устройства имеют стандартный функционал, внутренние агрегаты не могут быть изменены (исключение некоторые опции). Модульные или центральные вентиляционные устройства, имеют изменяемую конструкцию и оснащаются различными функциями для более точной обработки воздуха под нужды помещения.

Вентустановки..

Компоненты вентиляционной системы.

Метод: подготовка и распределение воздуха.

• Увлажнитель воздуха

• Очиститель воздуха

• Осушители воздуха

• Воздухо-воды

• Анемостаты
  —

• Вент. решетки


В дополненную систему вентиляции входят многие компоненты, которые не менее важны, как для дополнительной подготовки воздуха, так и для его транспортировки и распределения. Многие агрегаты могут быть независимы и работать автономно как дополнительная опция или же, могут быть интегрированы в воздухообрабатывающее устройство, которому нужна дополнительная опция для транспортировки или для дополнительной обработки воздушной среды.

Вентоборудование..

Создаем вентиляцию для жизни и комфортного отдыха людей.Обеспечиваем вентиляцией жилые и комфортные помещения.

Комфортная вентиляция. .

Для жилых и общественных зданий, где не ведутся; производственные или технологичные процессы. В них предлагается применять вентиляцию комфортного типа. Основная задача — поддержание хороших климатических условий, контроль температурно-влажного режима для благоприятного нахождения людей.

Создадим вентиляцию для промышленного производства.Обеспечиваем вентиляцией промышленные и производственные площади.

Производственная вентиляция..

Для зданий и помещений — где расположены производственные цеха и ведутся работы при которых в воздушную среду попадают вредные выделения. Для таких помещений проектируют вентиляцию промышленного назначения, которая включает — весь спектр обработки воздуха и обеспечивает защиту внутренней среды от негативных факторов.

Обеспечиваем вентиляцией сложные технологические процессы. Вентиляционные системы для сложных технологических процессов.

Технологическая вентиляция..

Для какого либо технологичного процесса, при котором требуется создать и поддерживать особые условия микроклимата. Обеспечить безопасность воздушной среды, точную температуру, удаление избыточной влажности или создать условия, при которых вредные выделения не будут распространяться по всему зданию.

Проекты..

Вентиляция — проекты & решения.

Потребности в проветривании помещения, могут быть совершенно разные. Создание комфортного микроклимата или обеспечение точного контроля температуры и влажности воздуха. В разделе — «Вентиляция — проекты и решения«, мы собираем реализованные системы для различных помещений. Выберите готовый проект или закажите индивидуальное решение для вашего помещения.

Eщё

Оборудование.

По вашему запросу; подберем устройство обработки воздуха или изготовим на заказ воздухообрабатывающее устройство с необходимыми параметрами и функциями.

• Заказать подбор..

Eщё

Монтаж.

По вашему запросу или же в рамках реализации нашего собственного проекта; выполним монтажные и пусконаладочные работы под ключ.

• Заказать монтаж оборудования..

Проекты и решения для помещений различного назначения.

Еще больше решений и готовых, типовых проектов под ключ для помещений различного назначения. Просто выберите раздел поиска и найдите оптимальное предложение для реализации в вашем помещении.

Проекты & Решения

Проекты и решения.

Начните с чистого листа.

Микроклимат.

Микроклимат помещений.

Каталог помещений.

Проекты для помещений.

Инженерные системы.

Системы для помещений.

Каталог

помещений
— выбор помещения.

Форма запроса предложений.

Что такое вентиляция — Система ABCD

«Вентиляция сущ. [U] (обеспечение воздухом): движение свежего воздуха вокруг замкнутого пространства или система, которая это делает». (Кембриджский словарь)

Вентиляция в той форме, в которой мы ее знаем, лучше всего можно описать как:
«Более или менее непрерывная замена загрязненного (в помещении) воздуха чистым (наружным) воздухом».

Основной целью вентиляции является положительное влияние на качество воздуха. Все когда-то вентилировали или вступали с ним в непрямой контакт. Некоторые примеры этого: Открытие окна (выдувание воздуха), вентиляция через оконные решетки или вентиляторы.

Вентиляция и здоровье действительно взаимосвязаны

На качество воздуха в помещении влияют пять факторов:

1. Влажность – от 300 до 700 граммов водяного пара в час на человека
2. CO2 — Мы производим 20 литров CO2 в час
3. Мелкая пыль от кухонных и газовых и дровяных печей
4. Летучие органические соединения/концентрации из строительных материалов
5. Радиоактивный газ радон/торон из земли/почвы

Первые три фактора создаются человеком и влияют на комфорт проживания при плохой/менее хорошей вентиляции.
Исследования также показывают, что плохое качество воздуха оказывает серьезное влияние на:

• Концентрацию
• Усталость
• Головные боли
• Плохой сон
• Снижение интереса к работе

Улучшение качества воздуха в помещении увеличивает удовольствие и качество жизни.

Вентиляция в вашем доме, какие есть варианты?

В последние годы важность вентиляции становится все более важной в повестке дня правительств, жилищных корпораций и домовладельцев. Отчасти из-за мер, предписываемых государственными/муниципальными учреждениями, но также из-за субсидий и осведомленности о последствиях «плохой вентиляции».

Дома можно вентилировать с помощью четырех различных основных принципов, также называемых «(вентиляция) система ABCD ». Четыре различных метода вентиляции описаны следующим образом:

Система вентиляции A

«Естественный приток с естественным выпуском»

Система A , естественная подача и вытяжка воздуха. Этот способ вентиляции полностью зависит от силы ветра (давления) на фасад и положения стенных, оконных или дверных решеток. На практике, особенно в (холодный) зимний период, мы видим, что большинство людей с Системой А частично или даже полностью закрывают решетки. Таким образом, вентиляция практически отсутствует или отсутствует. Положительные последствия заключаются в том, что тепло не теряется, но они не перевешивают негативные последствия, такие как вдыхание загрязненного воздуха, проблемы с концентрацией внимания, плохой сон, головные боли, сухость и зуд в глазах и т. д.

Вентиляция воздуха (открывание окна) также входит в Систему А. Недостатки

• Решетки можно разместить непосредственно между стеклом и рамой, поэтому не дорого
• Без затрат на электроэнергию
• Легко достижимо во время ремонта

• С 2006 года эта форма вентиляции больше не разрешена в новых домах.
• Циркуляция воздуха в помещении
• Зависит от ветра; без ветра мало или нет вентиляции
• Не регулируется по объему, влажности, CO2. Часто только с помощью регулируемой вручную заслонки в решетке

Вентиляционная система B

«Механическая подача с естественным выходом»

Система B , метод вентиляции, при котором воздух выталкивается за счет избыточного давления. Подаваемый воздух нагнетается в дом с помощью (механического) вентилятора. Часто более холодный наружный воздух рассеивается по системе воздуховодов и попадает в такие помещения, как спальня, гостиная, кухня, ванная комната, туалет и так далее. Создавая более высокое избыточное давление, чем снаружи, воздух будет выталкиваться наружу через оконные или настенные решетки.

Недостатком этой системы является то, что во влажных помещениях воздух не отводится должным образом.

Система B
Преимущества	Недостатки
Постоянный поток свежего воздуха	Холодный нисходящий поток Потери тепла Высокое избыточное давление Запахи легко распространяются по дому

Вентиляционная система C

«Естественная подача с механической вытяжкой»

Система C , способ вентиляции, при котором воздух поступает в помещение под разрежением через оконные решетки. Отрицательное давление вызвано извлечением механического устройства. Точки вытяжки стандартно устанавливаются во влажных помещениях, таких как туалеты, ванные комнаты, кладовые и кухни. Оконные или настенные решетки для естественного водоснабжения часто можно найти в жилых помещениях, таких как спальни, кухня и гостиная. Воздух через перелив* будет поступать из жилого помещения во влажное помещение.

*перелив = перемещение воздуха посредством разрежения или избыточного давления из одного помещения в другое посредством щели под дверью.

Система С
Преимущества	Недостатки
Регулируемый (настройки, CO2, влажность, температура) Простота установки	Потери тепла Вентиляция на базе разрежения Легкий сквозняк и ощущение холода Воздух поступает нефильтрованный

Механические системы вентиляции могут управляться беспроводным способом и с помощью датчиков (влажность, CO2), а также с помощью стационарного трехпозиционного переключателя. Ознакомьтесь с возможностями и полным ассортиментом вентиляторов System C здесь.

Система вентиляции Д

«Приточно-вытяжная вентиляция с рекуперацией тепла на основе механической приточно-вытяжной вентиляции»

Система D , метод вентиляции, при котором тепло регенерируется из воздуха. Принцип следующий: воздух подается в так называемые «жилые помещения», а вытягивается из «влажных помещений». Этот воздух проходит через теплообменник и используется повторно. Восстановленное тепло затем смешивается со свежим воздухом снаружи. Затем нагретый и отфильтрованный воздух подается обратно в жилые помещения через приточные клапаны. Систему D можно идентифицировать по четырем соединениям. Два патрубка ведут наружу (впуск и выпуск) и два внутрь (подача и возврат) воздуха.

Система D
Преимущества	Недостатки
Приятный климат Малые потери тепла Высокая эффективность Регулируемый (настройки, CO2, влажность, температура) Фильтрация воздуха (фильтры G3, G4, F7) Раздельная подача и возврат	Первоначальная покупка Серьезное вмешательство в случае последующего применения/ремонта Замена фильтров (1 раз каждые 6–12 месяцев в зависимости от местоположения и использования дома)

Термическая эффективность этого процесса зависит от используемой системы вентиляции (MVHR) и составляет от 90% до более 98%. Большинством систем D можно управлять по беспроводной связи и с помощью датчиков. Взгляните на различные вентиляторы System D здесь.

Резюме

Четыре разных изображения систем (ABCD) не очень хорошо объясняют различия, например, в конструкции, подходе, комфорте, бюджете и так далее. Чтобы разница была еще лучше и нагляднее, мы попытались сравнить две наиболее распространенные системы «системного компакт-диска». Они сравниваются с наиболее распространенными решениями при выборе или определении системы вентиляции в помещении.

	Система С	Система D
Потребляемая мощность	+ + + +	+ + +
Звук	+ +	+ + + +
Эффективность	—	+ + + + +
Техническое обслуживание	+ + +	+ + +
Затраты на техническое обслуживание	+ + +	+ +
Комфорт	+ + +	+ + + + +
Покупка	+ + + +	+ +
Качество воздуха	+ + +	+ + + + +

Консультации по вентиляции

Наши консультанты по вентиляции каждый день разговаривают с сотнями людей. Мы гордимся тем, что нас называют Крупнейшие специалисты по вентиляции в Соединенном Королевстве . С нашими бесплатными советами по вентиляции мы помогаем домовладельцам, предприятиям и муниципалитетам сделать еще один шаг в улучшении и повышении качества воздуха, что приведет к более здоровой Великобритании.

Нужен совет?
Взгляните на нашу контактную страницу и познакомьтесь с нами.

Что такое система вентиляции? — Маршрут ОВиКВ

14 марта 2023 г.

по Судип Ядав

с без комментариев

HVAC

Вентиляционная система представляет собой механическую систему, предназначенную для циркуляции свежего воздуха в помещении и удаления спертого воздуха. Целью системы вентиляции является улучшение качества воздуха в помещении и создание более комфортной и здоровой среды для находящихся в нем людей.

Существуют различные типы систем вентиляции, включая естественную вентиляцию и механическую вентиляцию. Естественная вентиляция основана на движении воздуха через открытые окна, двери и вентиляционные отверстия, в то время как механическая вентиляция использует вентиляторы, воздуховоды и другое оборудование для циркуляции воздуха.

Наиболее распространенными типами механических систем вентиляции являются:

1. Вытяжная вентиляция: В этом типе вентиляционной системы используются вентиляторы, которые вытягивают воздух из здания и выбрасывают его наружу. Его часто используют в ванных комнатах и ​​на кухнях для удаления влаги, запахов и загрязняющих веществ.
2. Приточная вентиляция: Эта система подает свежий воздух в здание через вентиляторы и воздуховоды. Его можно использовать для подачи свежего воздуха в конкретное помещение или во все здание.
3. Сбалансированная вентиляция: Эта система сочетает в себе приточную и вытяжную вентиляцию для поддержания сбалансированного давления воздуха и замены воздуха в помещении на свежий наружный воздух.
4. Вентиляция с рекуперацией тепла: в этой системе используется теплообменник для передачи тепла между входящим и выходящим воздушными потоками, что может помочь снизить затраты на электроэнергию и улучшить качество воздуха в помещении.

Надлежащая вентиляция важна для поддержания здоровой микроклимата в помещении, особенно в зданиях, которые плотно закрыты для повышения энергоэффективности. Хорошо спроектированная система вентиляции может помочь удалить загрязняющие вещества, контролировать уровень влажности и предотвратить накопление загрязнителей воздуха в помещении.

Подробнее

1. что такое компрессор? читать подробнее
2. Аренда опытного двигателя HVAC для проектирования, Консультант. нажмите здесь

Существует несколько типов вентиляционных систем, в том числе:

1. Естественная вентиляция. Этот тип вентиляции основан на естественном воздушном потоке, обеспечивающем поступление свежего воздуха в здание. Это может быть достигнуто за счет открытых окон, дверей или вентиляционных отверстий, а также может быть улучшено за счет использования эффекта дымовой трубы, ветровой вентиляции или перекрестной вентиляции.
2. Вытяжная вентиляция: в этой системе используются вытяжные вентиляторы для удаления воздуха из здания, создавая отрицательное давление, которое втягивает свежий воздух через окна, двери или вентиляционные отверстия. Вытяжная вентиляция обычно используется в ванных комнатах, кухнях и других помещениях, где могут накапливаться влага и запахи.
3. Приточная вентиляция: Эта система подает свежий воздух в здание через вентиляторы и воздуховоды, создавая положительное давление, которое выталкивает застоявшийся воздух через вытяжные вентиляционные отверстия. Приточная вентиляция часто используется в коммерческих зданиях или домах с герметичными уплотнениями, где естественной вентиляции недостаточно.
4. Сбалансированная вентиляция: Эта система сочетает в себе вытяжную и приточную вентиляцию для поддержания баланса давления воздуха в помещении и непрерывной подачи свежего воздуха в здание. Сбалансированные системы вентиляции могут быть обеспечены механическими или естественными средствами.
5. Вентиляция с рекуперацией тепла: в этой системе используется теплообменник для рекуперации тепла из выходящего воздуха и передачи его входящему воздуху, что снижает потребление энергии и улучшает качество воздуха в помещении.

Тип используемой системы вентиляции будет зависеть от нескольких факторов, включая размер и использование здания, местный климат и желаемый уровень качества воздуха. Хорошо спроектированная система вентиляции может улучшить качество воздуха в помещении, снизить затраты на электроэнергию и создать более здоровую и комфортную среду в помещении.

Что такое система вентиляции?

Вентиляционные системы важны для поддержания здоровой микроклимата в помещении и обеспечивают ряд преимуществ для жильцов здания. Некоторые из применений систем вентиляции включают:

1. Улучшение качества воздуха в помещении: Системы вентиляции могут помочь удалить загрязняющие вещества и спертый воздух из помещений, обеспечивая постоянный приток свежего воздуха, который может помочь уменьшить содержание аллергенов, пыли и других загрязняющих веществ.
2. Контроль уровня влажности: Надлежащая вентиляция может помочь контролировать уровень влажности в помещениях, предотвращая рост плесени и грибка и снижая риск повреждения строительных материалов водой.
3. Уменьшение запахов: Системы вентиляции могут помочь удалить неприятные запахи из помещений, такие как запахи готовки, сигаретного дыма и запахов домашних животных.
4. Повышение комфорта пассажиров: хорошо спроектированная система вентиляции может помочь поддерживать комфортную температуру в помещении и уменьшить воздействие загрязнения воздуха в помещении на людей, способствуя улучшению здоровья и производительности.
5. Снижение затрат на электроэнергию.
