Дом должен быть не только уютным и теплым, но и чистым, безопасным для здоровья. Как известно, залогом хорошего самочувствия у человека считается воздух, свежая, очищенная среда. Для того, чтобы обеспечить ее в доме используют специальное вентиляционное оборудование, работа которого заключается в регулировке подачи и расходования свежего воздуха.
Оглавление:
- Что представляет собой вентиляционный диффузор
- Разновидности вентиляционных диффузоров
- Как правильно выбрать вентиляционный диффузор для дома?
- Монтаж вентиляционного диффузора своими руками
Что представляет собой вентиляционный диффузор

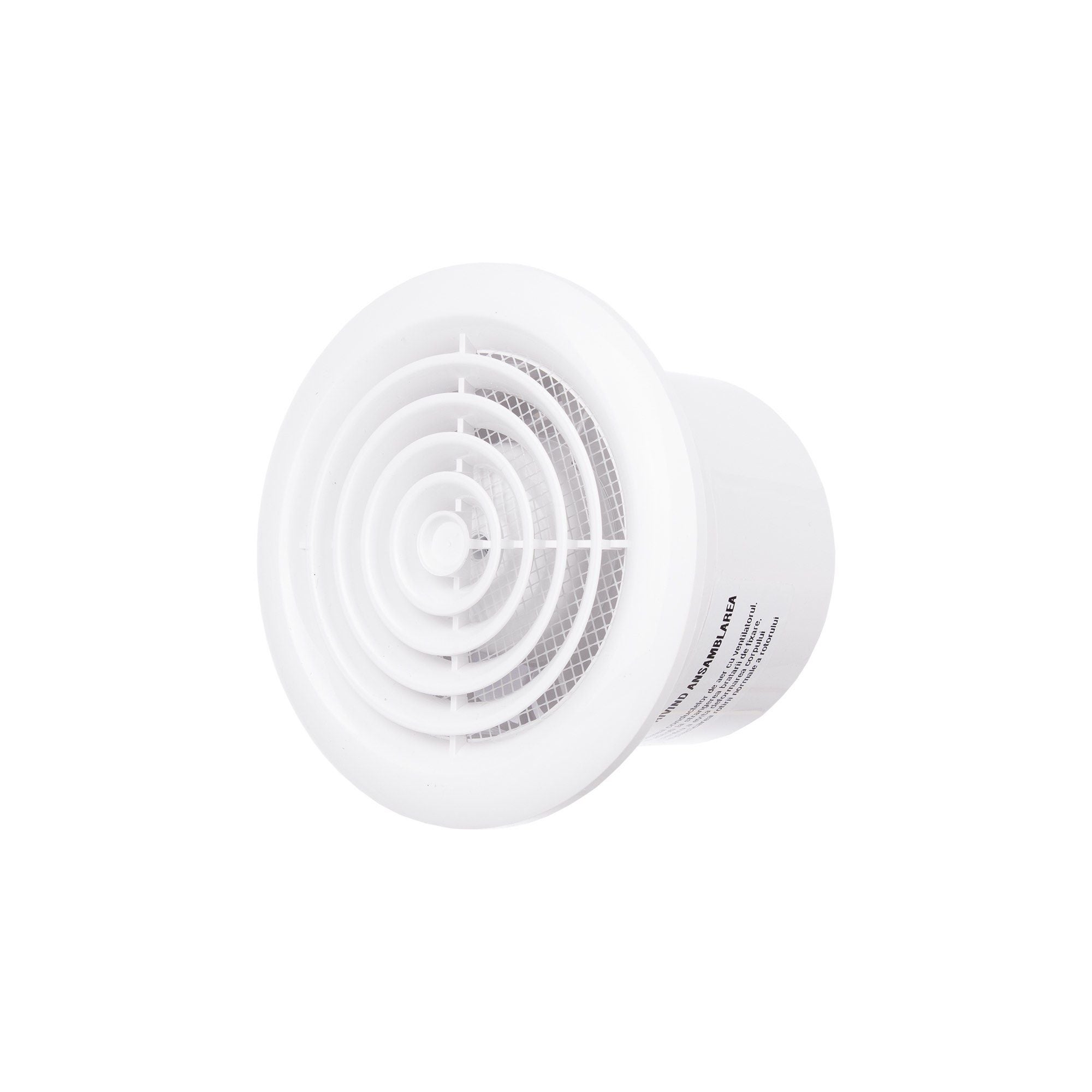

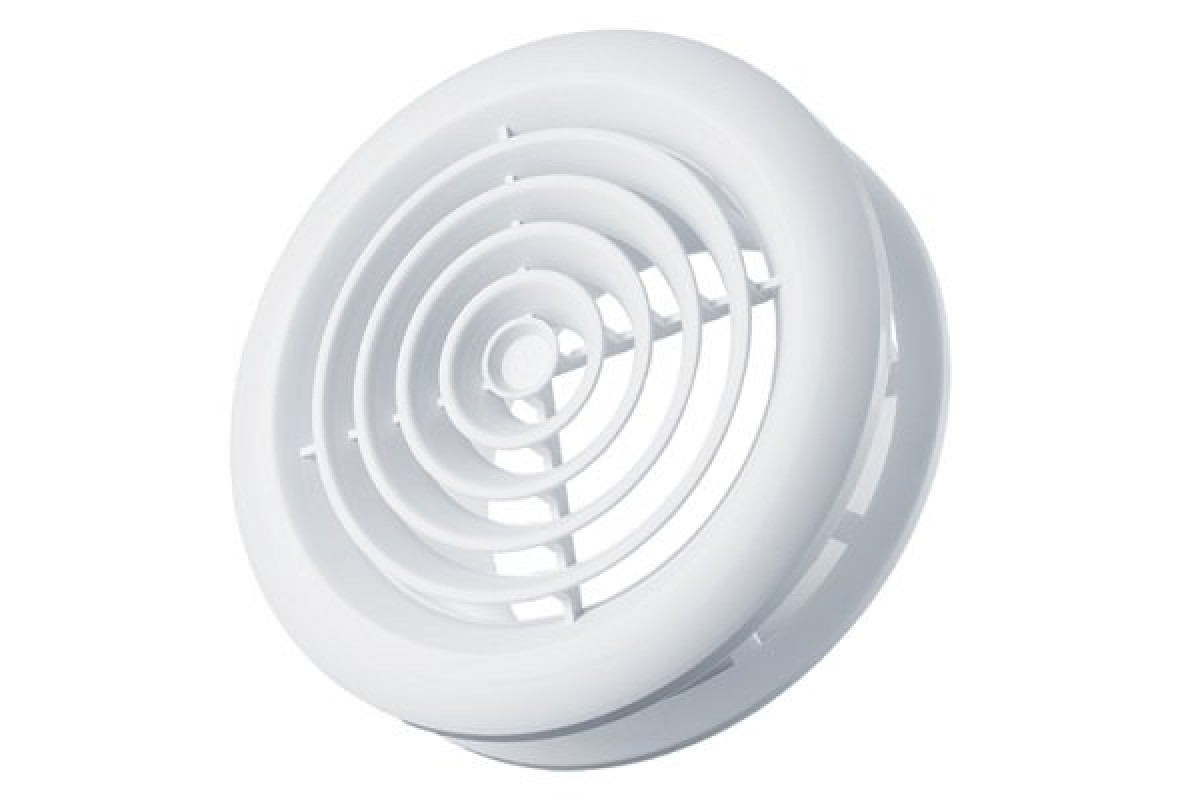

Вентиляционный диффузор – это прибор, который обеспечивает циркуляцию воздуха в помещении. Не смотря, на такое сложное название, этот вентиляционный элемент имеет несложную конструкцию и его можно самостоятельно установить в доме. Большинство таких приборов имеют привлекательные формы и легко вписываются в любой интерьер жилищного помещения. Причины установки диффузора в жилых помещениях имеют достаточно разный характер:
- в помещении сделаны подвесные потолки, которые нарушают процесс вентиляции;
- в доме повышена влажность воздуха;
- в помещении курят, и как известно никотиновый дым негативно влияет на здоровье и т.п.
Вентиляционный диффузор проводит приток и отток воздуха в помещении, при этом производится минимальная потеря тепла, что считается очень выгодным для пользователей.

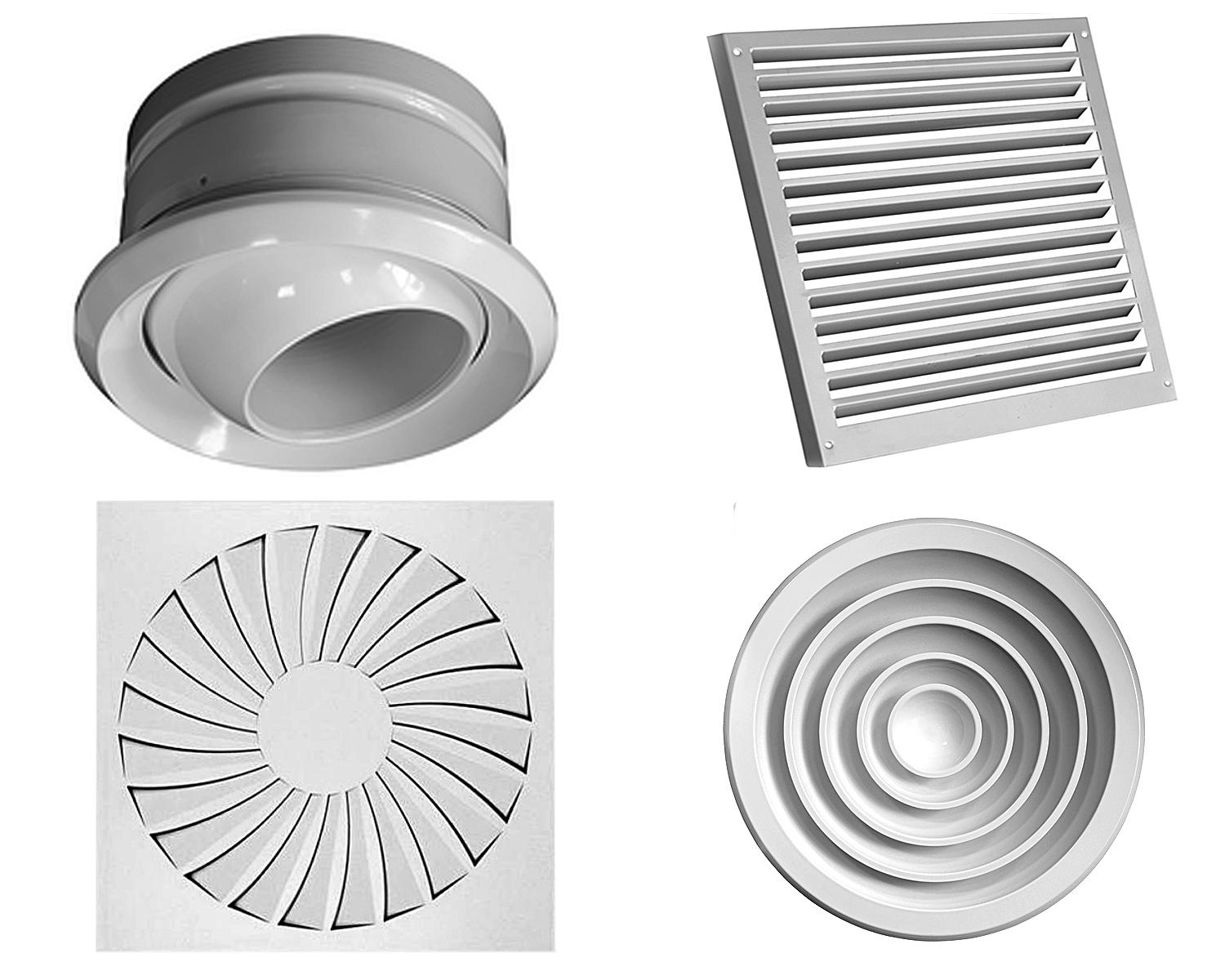

Разновидности вентиляционных диффузоров
На производстве для изготовления вентиляционных приборов используют такие материалы, как металл, пластик и достаточно редко дерево. Конструкции из пластика очень устойчивы к коррозийным процессам и имеют незначительный вес.
Металлическое оборудование способно служить многие годы и отличается своей прочностью.Разновидности вентиляционных диффузоров можно представить таким образом:
Разновидности диффузоров | |
Вихревой | Формы таких устройств бывают круглые и квадратные. За счет специальной конструкции такого типа приборы способны производить закрученные потоки воздуха. Их рекомендуют устанавливать в ванных комнатах и туалете, где необходима быстрая смена воздуха. |
Щелевой | Компактные и практически незаметные устройства. Подходят для помещений с высокими потолками более 2,5 метров. Их главной функцией считается, регулировка углов попадания в доме воздушного потока. Предназначены для жилых комнат, а также гардеробных и встроенных шкафов. |
По форме диффузоры принято разделять на круглые и прямоугольные. Модели круглой формы в производстве подгоняют под требования того или иного декора. Они могут быть веерные, тарельчатые и щелевые.
Также диффузоры разбивают на разновидности по месту их размещения:
- напольные;
- настенные;
- потолочные.
Чаще всего используется последний вариант. За счет своих рабочих функций, а именно перемешиванию воздуха вверху помещения, они не создают дискомфорта человеку. По назначению приборы для вентиляции разделяют на приточные, регулирующие подачу воздуха, вытяжные и сопловые.
Принцип работы диффузора соплового заключается в создании узконаправленного потока воздуха на большие расстояния. Некоторые приборы оснащены механическим приводом, который позволяет изменять скорость подачи воздуха.
Вытяжные элементы нейтрализуют формование единого потока воздуха, за счет разному направлению растяжения на выходе прибора.
Самым главным плюсом в применении диффузоров различных видов, считается отсутствие сквозняков в помещении. Даже при большом расходе воздуха, приборы сохраняют естественную среду в помещении.
Конструкцию диффузора составляют такие детали, как монтажное кольцо, клапан, диск на оси, заклепки для крепления. Чаще всего монтажно кольцо изготовлено из стали.
Основные размеры вентиляционного диффузора можно изобразить примерно так:
Название | Диаметр |
Круглый, пластиковый, приточно-вытяжной | 200 мм |
Сопловый, алюминиевый | 100 мм |
Щелевой (прямоугольный) | 500х100 мм |
Квадратный, пластиковый | 150х150 мм |
Круглый, нержавеющая сталь, приточно-вытяжкой | 100 мм |
Круглый, алюминиевый, приточно-вытяжной | 100 / 200 мм |
Как правильно выбрать вентиляционный диффузор для дома?
При покупке устройства для вентиляции помещения необходимо учитывать следующие критерии выбора оборудования:
- подходящий внешний вид для интерьера в комнате;
- уровень удобства монтажа и эксплуатации;
- правила пожарной безопасности;
- санитарно-гигиенические нормы;
- аэродинамические свойства вентиляционной системы.
При выборе диффузора нужно определенно знать, где будет устанавливаться прибор. Для офисных и жилых домов рекомендуют приобретать пластиковое оборудование, в виде потолочных или настенных диффузоров.
Для подсобных помещений специалисты советуют использовать напольные конструкции из стали.
Для каждого помещения, которое необходимо оборудовать вентиляционной конструкцией, нужно рассчитать основные размеры диффузора. Для этого нужно знать площадь здания, количество воздуха, которое будет пропускать диффузор, а показатели скорости устройства. С помощью этих данных и специальной системы расчета, можно определить, каким по размеру и мощности должен быть предполагаемый прибор. От типа конструкции так же напрямую зависит уровень сложности и особенности установки диффузора своими руками.
Монтаж вентиляционного диффузора своими руками
Особенности монтажа вентиляционного диффузора своими руками зависит от выбранного способа установки. Произвести этот процесс можно напрямую или через камеру статического давления, так называемый адаптер.
Основные места установки вентиляционных диффузоров находятся на потолках и стенах.
При установке диффузора напрямую, категорически не рекомендовано просто вырезать отверстие в трубе. Это совсем неверное решение. Такая установка может повлечь за собой неисправности в системе, например, образование пылевой пробки, и как результат затруднение движения воздуха. Необходимо приобретать специальные отводы, которые будут совпадать по форме и размерам с самим диффузором. Совпадающее оборудование крепят друг к другу специальными герметиками. Диффузоры большой комплектации и значительного веса прикрепляют с помощью саморезов или подвесов. Бывают модели, в которых заранее предназначены места, специальные выступы, под крепление.
Чаще всего при установке диффузоров рекомендуют прибегать к применению адаптеров. Такие камеры статического давления помогают надежно нейтрализовать появление такой неприятности, как сквозняки. Адаптер – это резервуар главной функцией, которого считается нормированное перераспределение воздуха по всей решетке. Такие модели больше подходят для высоких жилых помещений, так как они значительно крадут высоту потолка. Подключение диффузора к адаптеру, зависит от вида самой камеры статического давления. Бывают адаптеры со встроенным поворотным клапаном, с рассекателем воздушного потока и со съемным фильтром.
Главной задачей при установке вентиляционного диффузора через адаптер правильно и надежно закрепить устройство. К подвесному потолку такое оборудование обычно крепится с помощью профилей. А так же используются специальные шпильки и подвесы. Монтаж вентиляционного диффузора – это достаточно простой процесс, с которым возможно справиться в домашних условиях. Для более подробной информации можно посмотреть видео по установке:
виды воздухораспределителей, предназначение, установка и монтаж потолочных моделей
Один из составляющих элементов проветривания помещений — вентиляционный диффузор. Его назначение предопределяется нахождением в людных местах квартиры. Разновидностей этого полезного устройства много, разделение происходит по нескольким признакам. Чтобы выполнить правильный подбор предмета вентиляции и декора, надо ознакомиться с критериями оценки. Для некоторых моделей необходимо учитывать особенности установки и монтажа.
Содержание
- Назначение устройства
- Классификация диффузоров
- Признак — вектор движения воздуха
- Деление по конструкционным особенностям
- Критерии выбора анемостата
- Закрепление воздухораспределителей
Назначение устройства
Простейший из диффузоров — вентиляционная решётка, но основную задачу распределения воздуха по объёму помещения она выполняет плохо. Чтобы повысить эффективность рассеивания свежей поступающей струи, устройству придают специальную конструкцию, напоминающую аэродинамический диффузор.
Движение воздуха по каналам проветривания инициируется вентиляторами или перепадом давлений (температур) на входе и выхлопе за счёт естественной тяги. Задача прибора — распределить потоки так, чтобы не получить сквозняка и застойных зон.
То, для чего предназначен диффузор, укладывается в трёх строчках:
- подача или отбор воздуха из аудиторий и залов;
- формирование свежих струй необходимого давления и направления, а также регулирование объёма перемещаемых масс и совершенное прекращение их движения;
- выполнение функций элемента декора — внешний вид прибора должен вписываться в дизайн любых присутственных мест.
В обычных квартирах воздухораспределитель вентиляционный практически не применяется, приточная схема проветривания устраивается редко: достаточно поступления свежей струи через окна, форточки и двери. А вытяжка имеет всего 2 или 3 точки воздухозабора — кухня, туалет и ванная комната, а потому достаточно обычных вентиляционных решёток.
Местами частого применения вытяжных диффузоров являются помещения коммерческого направления: спортзалы, салоны, банки, магазины и клиники. Здесь воздухораспределители задействуют в системах отопления, вентиляции и кондиционирования воздуха.
Классификация диффузоров
Разъединение распределительных устройств газовых потоков для схем проветривания производится по многим признакам и характеристикам. Материал, из которого изготавливают диффузоры: пластик — лёгкий и недорогой, металл — алюминий или нержавеющая сталь. Существуют деления по направлению потока, форме корпуса, месту установки, конструктивному исполнению.
Признак — вектор движения воздуха
Само название диффузор предполагает распределение струи на выходе из вентиляционного канала — приток газов в помещение, что и предопределяет его преимущественное использование в этом направлении. Другие категории изделий именуются также по системе проветривания. Диффузоры разобщают на следующие группы:
- 1. Приточные — о них сказано выше. Можно добавить, что отличаются они от других положением ламелей и перегородок. При установке в квартирах и частных домах разница в производительности окажется неощутимой, если вместо одних разместить другие.
- 2. Универсальные или приточно-вытяжные — располагают их обычно на потолке, а форма бывает прямоугольной или квадратной. В центре находятся отверстия для удаления отработанных газов, а по сторонам — щели, направленные от середины диффузора и предназначенные для поступления свежего воздуха. Смешивания потоков не происходит благодаря их разнонаправленности, пропускная способность в обоих случаях равная. Подключение прибора осуществляется к двум раздельно установленным каналам проветривания.
- 3. Вытяжные вентиляционные диффузоры распространены мало.
Форма корпуса воздухораспределителей, помимо угловатой, бывает круглой. Последние по внешнему виду сходны с регулируемыми моделями — анемостатами. В их состав включён диск, позволяющий изменять просвет для поступления потока. По месту монтажа различают изделия потолочной, настенной и напольной установки.
Деление по конструкционным особенностям
Большинство диффузоров исполняется с несколькими щелями, их регулирование не предусмотрено ни по количеству рассеиваемого воздуха, ни по его направлению. В некоторых случаях это создаёт неудобства. У анемостата имеется подвижный диск, прикреплённый к корпусу посредством резьбового соединения. Вращением этого элемента и происходит изменение количества пропускаемого воздуха. Нерегулируемые диффузоры разбивают по конструкции отверстий:
- 1. Щелевой распределитель похож на обычную решётку — в прямоугольной рамке зафиксированы узкие параллельные прорези. Ламели направлены под определённым углом, формируя стороннее течение потока, или перпендикулярно вентиляционному отверстию, создавая прямую струю. Некоторые модели выпускаются с подвижными пластинами, позволяющими регулировать вектор и объём проходящего воздуха.
- 2. Струйный, или сопловый, распределитель подаёт воздух сплошной струёй на значительное расстояние. Это диффузоры потолочного типа для помещений большого объёма: торгового, спортивного или концертного зала, промышленного цеха или склада. Направление сопла может меняться.
- 3. Вихревой диффузор бывает круглой или квадратной формы. Расположение жалюзи похоже на лопасти вентилятора — они и вызывают закручивание потока. За счёт этого эффективность смешивания воздуха в пространстве комнаты увеличивается.
- 4. Тарельчатый — тот же анемостат. Воздух проходит между рамой и диском — выпуклым или вогнутым, распределяется вдоль поверхности потолка.
Существуют также автоматизированные модели, оснащённые анализаторами состава газовой среды помещения и датчиками присутствия. Замыкаются такие приборы на систему управления микроклиматом. Такая конструкция позволяет поддерживать запрограммированные кондиции атмосферы, но является дорогостоящей.
Важно правильно определить пригодность воздухораспределителя к условиям обустраиваемого помещения. Диффузоры выпускают разных типоразмеров: по площади сечения, диаметру, шумовым характеристикам. Выбирают необходимую модель, опираясь на следующие критерии:
- 1. Присоединительный размер или диаметр оголовка диффузора или анемостата сопоставляют с габаритом вентиляционного канала системы проветривания. У регулируемых моделей -Ø80―200 мм, если требуется больший — ставят обычный воздухораспределитель.
- 2. Щелевое отверстие — от него зависит производительность устройства. Чем больше диаметр анемостата или периметр всех прорезей диффузора, тем объёмнее пропускная способность распределителя.
- 3. Типы проветривания помещения и элементов рассеивания вентиляционных потоков совпадают: вытяжные или приточные исполнения.
- 4. Скорость движения струи соотносится с предельным шумом: при интенсивности перемещения потока 2 м/с, уровень звука не должен превышать ночью 45 дБ, днём — 55 децибел.
- 5. Запас хода учитывают в анемостате — чем он больше, тем шире диапазон использования прибора. Идеальное значение 8―30 мм.
Правильно выбранный диффузор обеспечит проветривание любого помещения. Чтобы условия эксплуатации воздухораспределителя не привели к преждевременной поломке прибора, материал корпуса должен быть соответствующим. Пластик и нержавеющая сталь прекрасно справятся с любой агрессивной атмосферой. В помещениях с комфортным климатом можно использовать решётки из дерева.
Закрепление воздухораспределителей
Установка диффузора осуществляется непосредственно в стеновое отверстие или в металлорукав, подсоединённый к вентиляционному каналу. Чтобы выполнить монтаж в гофру, к свободному концу прикрепляют диффузор, задвигают в подготовленное отверстие до упора. После этого следует нажать на прибор — будет слышен щелчок, звук означает, что сработали фиксаторы.
При бесканальном проветривании в стене подготавливают отверстие под размер крепёжной трубы диффузора с припуском 5―10 мм. Изделие вставляют в оборудованное гнездо и запенивают. Другой вариант: подобрать анемостат под габарит жёсткого канала и вставить — до щелчка. Рекомендации по выполнению монтажа:
- крепёжные элементы выбирают по форме диффузора и посадочного гнезда;
- на гипсокартонном потолке или стеновой поверхности делают разметку мест установки;
- отверстия подрабатывают болгаркой, вставляют прибор и просверливают дырки под метизы;
- стыки герметизируют и закрепляют корпус саморезами или болтами;
- для настройки параметров изделия временно снимают лицевую панель, после манипуляций ставят на прежнее место.
Этим монтаж заканчивается. В процессе эксплуатации диффузор требует ухода: его нужно периодически протирать тёплым раствором мыла или другого моющего средства.
https://youtube.com/watch?v=aLK69whKS08
Что делает потолочный диффузор?
Искать:
800-804-3366
Потолочный диффузор является важной частью системы вентиляции здания. Это способствует циркуляции воздуха по всему зданию, что может улучшить комфорт и здоровье вас и ваших сотрудников. Существует множество различных типов потолочных диффузоров, поэтому важно выбрать тот, который подходит именно вам. В этом сообщении блога мы обсудим, что делают потолочные диффузоры и чем они могут вам помочь!
Потолочные диффузоры направляют поток воздуха
Каждая система HVAC предназначена, по сути, для нагнетания и вытягивания воздуха в здание и из него. Направляя кондиционированный (нагретый или охлажденный) воздух через ряд воздуховодов и вентиляционных отверстий, эти системы делают здание более безопасным и комфортным. Хотя современные системы HVAC предназначены для эффективного перемещения воздуха, ни одна система не идеальна. Из-за того, что мебель и люди могут влиять на движение воздуха в помещении, даже самые лучшие системы HVAC могут страдать от холодных и горячих точек, неравномерного распределения воздуха и плохой фильтрации. Потолочные диффузоры могут решить многие из этих проблем различными способами. Некоторые диффузоры предназначены для подачи воздуха в центр комнаты, другие помогают устранить сквозняки, а третьи обеспечивают дополнительную фильтрацию. Узнайте больше о некоторых потолочных диффузорах, которые мы продаем в Comfort First Products.
Потолочные диффузоры улучшают качество воздуха
Одной из наиболее важных функций потолочного диффузора является его способность улучшать качество воздуха в вашем здании. Современные системы HVAC предназначены для регулярной циркуляции воздуха по всему зданию, чтобы предотвратить застой воздуха, но ряд факторов может снизить эффективность системы HVAC. Потолочный диффузор помогает решить некоторые из этих проблем, лучше распределяя чистый, отфильтрованный воздух по комнате, чем вентиляционное отверстие без диффузора. Диффузоры, которые мы продаем в Comfort First Products, оснащены фильтрами для дальнейшего удаления вирусов, аллергенов, микробов, пыли и грязи из воздуха.
Для некоторых предприятий, включая лаборатории, больницы и другие медицинские учреждения, качество воздуха важно не только для людей, работающих в здании, но и для общего успеха бизнеса. Чтобы узнать, страдает ли ваше здание от плохого качества воздуха в помещении, прочитайте эту запись в блоге.
Потолочные диффузоры могут снизить затраты на электроэнергию
Системы HVAC наиболее энергоэффективны, когда воздух, проходящий через систему, не блокируется. Потолочный диффузор помогает потоку воздуха в систему HVAC и из нее улучшать качество воздуха и эффективность системы. Если в вашем здании есть помещения, в которых воздух не распределяется должным образом, это может усложнить работу системы, что повысит потребление энергии. Чтобы максимизировать эффективность вашего HVAC, закажите потолочные диффузоры сегодня.
Потолочные диффузоры воздуха сделают ваше здание более комфортным
Хотя важно думать об эффективности вашей системы HVAC и о том, как хорошо обслуживаемая система воздуховодов, отопления и кондиционеров может снизить ваши затраты на электроэнергию, не менее важно думать о том, как качество воздух в вашем здании воздействует на людей, которые в нем работают. Исследования показали, что люди, которые чувствуют себя более комфортно, более продуктивны, а влияние аллергенов и вирусов на вашу прибыль может быть катастрофическим. С потолочными диффузорами от Comfort First Products вы можете обеспечить более равномерную температуру во всем здании, устраняя горячие и холодные точки, одновременно удаляя аллергены и другие потенциально опасные микробы из воздуха, которым дышат ваши сотрудники.
Таким образом, диффузоры — отличный способ улучшить качество воздуха в офисе. Воздушные диффузоры могут помочь с жалобами на сквозняк, управлением воздушным потоком, симптомами аллергии и астмы, эксплуатационными расходами и многим другим! Обновите свое рабочее место сегодня!
18277 Pasadena Street Ste. B102 • Озеро Эльсинор, Калифорния 92530 • 800-804-3366
© 2022 Комфорт Первые Продукты. Все права защищены.
Диффузоры HVAC и их применение для подачи воздуха
Диффузоры предназначены для схем воздушного потока, необходимых для распределения холодного или горячего воздуха по назначению.
На рынке представлено множество различных типов диффузоров HVAC. Каждый диффузор имеет свои уникальные характеристики и области применения. Чтобы выяснить, какие диффузоры использовать и почему, здесь представлены 6 распространенных типов диффузоров HVAC: направленный диффузор, линейный щелевой диффузор, круглый диффузор, вихревой диффузор, диффузор двойного отклонения и струйный диффузор.
Что такое диффузоры HVAC! Диффузоры HVAC используются для подачи холодного или горячего воздуха, в зависимости от того, предназначен ли он для охлаждения или обогрева. Основное различие между диффузорами и решетками заключается в том, что диффузоры часто связаны с управлением потоком воздуха, а решетки — нет. Итак, когда мы называем что-то диффузором, это означает, что мы говорим о приточном воздушном потоке. Точно так же большинство людей ссылаются на решетки, когда обсуждают обратный поток воздуха. Некоторые из распространенных названий материалов для распределения воздушного потока: диффузоры, решетки, вентиляционные отверстия, регистры и жалюзи.
Направленный диффузор: наиболее распространенный
Направленные диффузоры включают 4-, 3-, 2- и 1-сторонние диффузоры. Направленные диффузоры считаются стандартными диффузорами приточного воздуха HVAC. Размер направленных диффузоров в основном составляет 2×2 фута (ширина х длина), и они идеально подходят для потолка 2×2 фута. Тем не менее, они поставляются в размерах 1 × 1 фут и других размеров по запросу. «Осторожно, когда вы покупаете направленные диффузоры, потому что вам нужно указать, измеряется ли потолок в имперских единицах или в единицах СИ». Размер направленных диффузоров в единице СИ 595х595 мм. Если вы поместите направленный диффузор в британских единицах (603×603 мм) на потолок в единицах СИ, он не подойдет. То же самое относится и к другим потолочным диффузорам квадратной формы. Стандартные направленные диффузоры изготовлены из алюминия. Направленные диффузоры из оцинкованной стали могут ржаветь. Направленные диффузоры можно найти практически везде, особенно в офисных зданиях и торговых центрах. В частности, 4-ходовой диффузор размером 2 × 2 фута является наиболее распространенным типом диффузора HVAC.
Направляющий диффузор на потолке размером 2×2 фута
Направленные диффузоры обеспечивают превосходное распределение воздушного потока. Каждый из них обеспечивает около 300 кубических футов воздуха в минуту при малом уровне шума, едва слышно. В основном они сочетаются с радиальной заслонкой, заслонкой короны или заслонкой с противоположными лопастями для управления воздушным потоком. Кроме того, большинство из них поставляются с переходником с круглой формы на квадратную (или статической камерой) для гибкого соединения с воздуховодом. Если у вас есть направленный диффузор с радиальной заслонкой, вы можете использовать отвертку для регулировки заслонки и, таким образом, воздушного потока, не открывая диффузор вообще.
Линейный щелевой диффузор: самый красивый
Линейные щелевые диффузоры включают 4-щелевые линейные диффузоры, 3-щелевые линейные диффузоры, 2-щелевые линейные диффузоры и другое количество щелей в зависимости от производителя или по запросу. Наиболее распространены 3-слотовые и 2-слотовые. Линейные щелевые диффузоры всегда имеют две длины; 600мм и 1200мм. Другие длины, такие как 1500 мм, возможны в зависимости от производителя. Что касается ширины, то она зависит от количества слотов. Чем больше у него слотов, тем шире он становится. Чтобы дать вам представление, линейный диффузор с 2 и 3 слотами имеет ширину около 100 мм и 150 мм соответственно.
Большинство линейных щелевых диффузоров изготовлены из алюминия. Ребра внутри линейных щелевых диффузоров, которые используются для управления направлением воздушного потока, имеют черный цвет. Вы можете сжать ребра, чтобы сконцентрировать воздушный поток, или расширить ребра, чтобы распределить воздушный поток. Я бы посоветовал не концентрировать поток воздуха, потому что часто это неудобно для людей, сидящих под ним. Линейные щелевые диффузоры выглядят более премиально, чем другие типы приточных диффузоров. Поэтому они очень распространены в отелях и элитных домах. Количество щелей в линейных диффузорах соответствует количеству воздушного потока. Чем выше требования к воздушному потоку, тем больше должно быть слотов. Следовательно, коммерческие здания часто используют 3 слота и выше.
«Линейные диффузоры с 3 щелями чаще используются в коммерческих зданиях, а линейные диффузоры с 2 щелями — в жилых домах». В некоторых роскошных местах даже есть изогнутые линейные щелевые диффузоры. Они располагаются бок о бок, образуя непрерывную длину диффузора. В таких случаях некоторые линейные щелевые диффузоры являются макетами и не подключаются ни к одному приточному или обратному воздуховоду.
Линейные щелевые диффузоры для комнат отдыха
Линейные щелевые диффузоры требовали статической камеры прямоугольной формы с заслонкой с противоположными лопастями для регулирования воздушного потока. Статическая камера имеет круглую муфту воздуховода для гибкого соединения воздуховода. Очень важно, чтобы манжета воздуховода на статической камере линейных щелевых диффузоров располагалась сбоку от статической камеры, а не сверху. Линейные щелевые диффузоры имеют меньшую пропускную способность, чем направленные диффузоры. Каждый из них обеспечивает только около 200-250 кубических футов воздуха в минуту. Если вы пропускаете слишком много воздуха через линейный щелевой диффузор, он начинает генерировать шум. Кроме того, его характеристика вертикального выброса может вызвать дискомфорт, если на головы людей будет поступать слишком много воздуха.
Однако, когда шум не имеет значения, линейные щелевые диффузоры хороши для помещений с высокими потолками. Они способны большую часть времени выбрасывать воздух с потолка на землю на высоте около 9-12 метров. Если вы пропустите больше воздуха, вы можете даже бросить до 30 метров по вертикали. Если у вас есть потолки высотой 12 метров, вы можете контролировать поток приточного воздуха на основе таблицы данных диффузора, чтобы ограничить поток воздуха на уровне около 9 метров, чтобы вы не дули холодным воздухом на головы людей, но позволяли воздуху перемещаться достаточно близко к земле и дайте ему погрузиться естественным образом. Таким образом, вы не тратите энергию.
Круглый диффузор: равномерное распределение воздуха
Круглые диффузоры похожи на направленные диффузоры, но имеют круглую форму. Они обеспечивают даже лучшее распределение воздуха, чем направленные диффузоры. Для многих людей круглые диффузоры выглядят лучше, чем прямоугольные направленные диффузоры.
Круглый диффузор без покрытия
Круглые диффузоры доступны из алюминия, пластика или оцинкованной стали. Большинство круглых диффузоров изготовлены из пластика и имеют белый цвет. При этом они дешевле направленных диффузоров. Диаметр круглых диффузоров доступен от 150 мм до 600 мм и более в зависимости от производителя. Однако большинство круглых диффузоров имеют диаметр 250 мм и 300 мм, поскольку эти размеры подходят для воздушного потока примерно 250–300 кубических футов в минуту. Кроме того, гибкие воздуховоды приточного воздуха в основном также имеют диаметр 250 мм и 300 мм. Следовательно, они очень хорошо подходят для круглых диффузоров. Круглые диффузоры можно увидеть в домах, офисных зданиях, отелях и на заводах. Их часто устанавливают на гипсокартонные потолки. Точно так же круглые диффузоры часто сочетаются с радиальным демпфером или демпфером в виде короны, но не с демпфером с противоположными лопастями. Многие круглые диффузоры имеют открывающуюся переднюю крышку для легкой регулировки воздушного потока заслонки. Им может не понадобиться переходник для соединения с гибким воздуховодом, поскольку они имеют круглую манжету.
Вихревой диффузор: высокая скорость воздухообмена
Вихревые диффузоры имеют наклонные лопасти для «завихрения» приточного воздуха. Они могут быть как круглой, так и квадратной формы. Направленные и круглые диффузоры не подают воздух вертикально. Между тем, линейные щелевые диффузоры не подают воздух горизонтально. С другой стороны, вихревые диффузоры представляют собой комбинацию направленных и линейных щелевых диффузоров. Они выбрасывают воздух горизонтально и вертикально, а количество воздушного потока в каждом направлении можно регулировать, устанавливая их лопасти.
Вихревые диффузоры FCU
Несмотря на то, что вихревые диффузоры имеют вертикальную подачу воздуха, они не способны подавать воздух так далеко, как линейные щелевые диффузоры. Большую часть времени они выбрасывают воздух только на 4-5 метров. Основной причиной использования вихревых диффузоров является более быстрое перемешивание воздуха и, следовательно, более быстрое охлаждение и более высокая скорость воздухообмена в час. Вихревые диффузоры также известны как диффузоры с высокой индукцией. Большинство вихревых диффузоров изготавливаются из оцинкованной стали. Некоторые вихревые диффузоры представляют собой комбинацию двух материалов с корпусом из оцинкованной стали и лопастями из алюминия. По умолчанию вихревые диффузоры имеют белый цвет. Их лопасти имеют разное расположение для разных схем воздушного потока. Вихревые диффузоры можно устанавливать так же, как и направленные диффузоры и круглые диффузоры. Однако вихревые диффузоры реже можно увидеть в недорогих офисных зданиях и отелях из-за более высокой стоимости. Поскольку вихревые диффузоры доступны как в круглой, так и в квадратной форме, их можно устанавливать на потолки размером 2×2 фута, штукатурку или даже без потолка.
Двусторонний диффузор: большой воздушный поток
Двусторонний диффузор похож на сетку; множество отверстий квадратной формы. Их можно рассматривать как более дешевые линейные щелевые диффузоры, но они справляются с большим воздушным потоком. Изготавливаются они либо из алюминия, либо из оцинкованной стали. По умолчанию диффузоры двойного отклонения имеют белый цвет и квадратную форму. Диффузоры двойного отклонения в основном используются в школьных залах, недорогих театрах и аудиториях, где высокие потолки и эстетика не имеет большого значения.
Двусторонний диффузор
Двойной диффузор отлично подходит для вертикального распыления воздуха. Они могут работать с большим потоком воздуха, но при этом остаются тихими. Однако они не могут выбрасывать воздух так далеко, как линейные щелевые диффузоры, так как воздух не концентрируется. Тем не менее, диффузоры двойного отклонения по-прежнему подходят для большинства высоких потолков, где высота потолка составляет около 9-12 метров. Эти диффузоры также могут быть установлены сбоку, чтобы направлять воздух вбок, а не всегда сверху. Поскольку диффузоры двойного отклонения имеют квадратную форму, для них требуется переходник с круглого на квадратный, если они подключены к гибкому воздуховоду. Кроме того, они могут быть соединены с радиальным демпфером, коронным демпфером и демпфером с противоположными лопастями для регулирования воздушного потока.
Струйный диффузор: дальний выброс
Струйные диффузоры представляют собой круглые диффузоры приточного воздуха, которые выглядят чистыми и гладкими. Большинство из них имеют только одно большое отверстие для прохождения воздуха, в отличие от любых других диффузоров, которые имеют много отверстий. Жиклерные диффузоры изготовлены из алюминия. Они похожи на шар в круглой оболочке, что позволяет им подавать воздух практически в любом направлении. Диффузоры Jet также имеют стандартные размеры от 100 мм до 600 мм или любые другие размеры по запросу в зависимости от производителя. Внешний вид струйных диффузоров очень чистый и гладкий. Таким образом, они подходят для элитных помещений, таких как аэропорты, аудитории, кинотеатры и музеи. Тем не менее, чаще всего их можно увидеть в аэропортах, закрепленными на боковинах вдоль коридора.
Струйные диффузоры для аэропортов
Как правило, струйные диффузоры подходят для мест, где нельзя использовать линейные щелевые диффузоры, диффузоры с двойным отклонением и другие типы диффузоров. Поскольку струйные диффузоры имеют большое отверстие, они подают воздух с высокой скоростью и при этом очень тихо. Кроме того, струйные диффузоры имеют очень малое сопротивление воздуха, что щадяще влияет на требования к статическому давлению кондиционеров. Струйные диффузоры могут выбрасывать воздух на расстояние до 20 метров.
Заключение
Существуют и другие типы диффузоров приточного воздуха для определенных применений, которые я здесь не упомянул, такие как перфорированные диффузоры или вытесняющие воздушные диффузоры и решетки с линейными стержнями в качестве диффузоров приточного воздуха.
