Вентиляция в доме из сип панелей: лучшие варианты и схемы обустройства
Если вы любите тепло больше, чем прохладу, или живете в холодном регионе, то жилье из СИП панелей вам вполне подойдет. Но вместе с теплом вы получите дом, где часто застаивается воздух, быстро ухудшается запах, накапливается много влаги и становится душно. Чтобы вентиляция в доме из СИП панелей не уменьшала его полезность и была достаточно мощной, нужно подумать о воздухообмене при разной погоде.
Согласитесь, вам не помешает прочитать об этом до того, как начинать строить. Если вы уже обладатель такого дома, то есть возможность улучшить его благодаря тем шагам, о которых мы написали.
Мы подготовили простое руководство о вентиляции в доме из СИП, но со всеми подробностями. Вы сможете понять, что из этого лучше, проще и более оправданно. В статье почти нет общей информации, кроме кратких сведений об особенностях материала.
Содержание:
Зачем нужны СИП панели?
Жилье из панелей СИП не нуждается в утеплении, но не будет комфортным без хорошей вентиляции.
Его стены не пропускают практически ничего. Приготовьтесь к тому, что понадобится развитая воздухораспределительная система. Основных вариантов ее организации есть три.

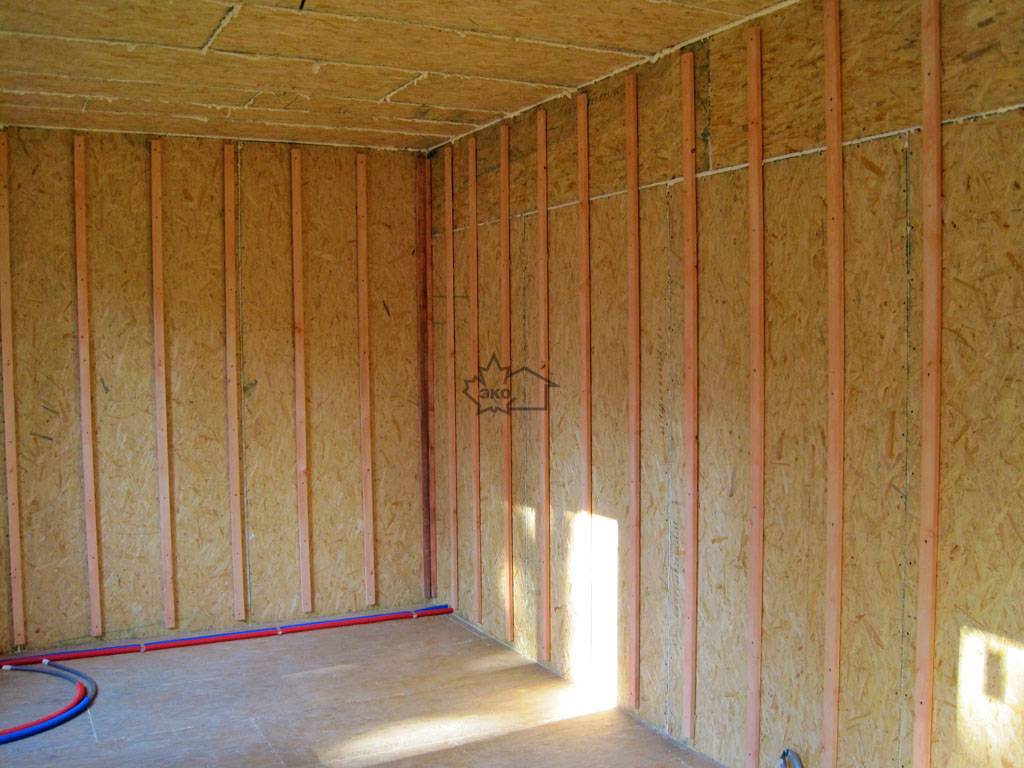

СИП панель (структурно-изолированная, или структурная изолированная, панель) является разновидностью сэндвич-панелей. Она состоит из двух больших ориентированно-стружечных плит (ОСП) с закачанным или приклеенным между ними утеплителем.
СИП используют в малоэтажном строительстве. Дома получают неплохую защиту от внешних факторов. Благодаря древесине высокого качества и технологии укладки щепок у стен будет достаточная механическая прочность.
Постройки из СИП панелей получают много полезной площади и встроенную теплоизоляцию. Их строят в теплую и холодную погоду, в краткие сроки благодаря простой технологии сборки.
Дом из СИП, как и остальные каркасные строения, нуждается в эффективной вентиляции. Из-за того, что стены плохо пропускают воздух, появляется конденсат и сырость.
Трубы в СИП-дома подбирают с шумоизоляцией, так как материалы и конструкция стен/перекрытий значительно усиливают звуки.
Вентилирование домов из СИП панелей
В холодное время в строении из СИП панелей конденсируется больше влаги, чем в остальных домах. Летом конденсат тоже активно появляется, но в основном только на окнах. Еще при проектировании придется проложить пути для воздуховодов, найти места для клапанов, блока приточно-вытяжной вентиляции. Примерно в то же время, что и для других инженерных коммуникаций.
В каждой комнате не помешает установить одно вентиляционное отверстие, а в кухне — и вытяжное, и приточное. Труднее всего будет с воздухообменом в технических помещениях: в санузлах, кухнях, комнатах без окон хозяйственного назначения.
К воздухообмену есть общие требования:
Для нормального воздухообмена обязательно понадобится естественная вентиляция с подачей и отводом воздуха. К естественной (окна, вентканалы с самотеком) добавляют вентиляторы и каналы с нагнетателями.
Второй вопрос — как сделать сбалансированную вентиляцию: усилить обычную или переместить акцент на теплообмен или механические вентиляторы, работающие от электросети.
Вариант #1 – улучшенная схема вентиляции
Речь идет о естественной приточно-вытяжной системе в сочетании с механической вентиляцией в качестве вспомогательной.
В этом случае делают отдельные вытяжные каналы для кухни, ванной, туалета, комнат без окон и маленьких помещений. Трубы в идеале объединяют в одну на уровне верхнего этажа/чердака/мансарды и выводят над крышей через одно отверстие.
Приточную систему собирают из одной трубы на кровле и опускают до высоты чердака, придают ей горизонтальное положение.
Канал на этом уровне прокладывают на максимальную длину. В идеале труба с двух сторон достигает самых отдаленных друг от друга мест в доме. Уже от этой горизонтальной ветки отводят каналы к каждому жилому помещению и при желании — к техническим.
Вытяжную и приточные части системы объединяют в блоке на чердаке. В узле иногда устанавливают теплообменник. Последние чаще используют как элементы полноценной вентиляции.
Приточно-вытяжной блок обычно выглядит как короб с четырьмя отверстиями. Приточный и вытяжной каналы входят и выходят из них. Трубу притока выше блока следует делать изогнутой и горизонтальной со стороны улицы — чтобы воздух легче попадал внутрь.
Для очистки воздушной массы не помешает установить фильтр. Канал отвода воздуха стараются держать максимально прямым от блока и до пространства над кровлей.
Ветки главных каналов подачи и удаления воздуха подводят к верхним частям помещений.
Комнаты с плохой циркуляцией обеспечивают портативными вентиляторами. В кухне ставят механическую вытяжку над плитой, а воздуховод этого прибора направляют на улицу. В частном доме так делать можно.
Всю эту систему дополняют пассивными проветривателями. Устройства работают в двух режимах. Приточно-вытяжной действует за счет разности давления. Еще есть сквозное проветривание, которое организовывают двумя такими приборами.
Вариант #2 – использование механических устройств
Предусмотренные вентиляционные шахты со временем засоряются. С учетом этого можем пойти другим путем. Добавим нагнетатели, работающие от источника питания. Рассчитаем их мощность так, чтобы они могли выполнять свои задачи без помощи естественного воздухообмена.
Установка механической вентиляции в доме из СИП панелей будет не легче, чем монтаж естественной.
Хорошая механическая вентиляция состоит из:

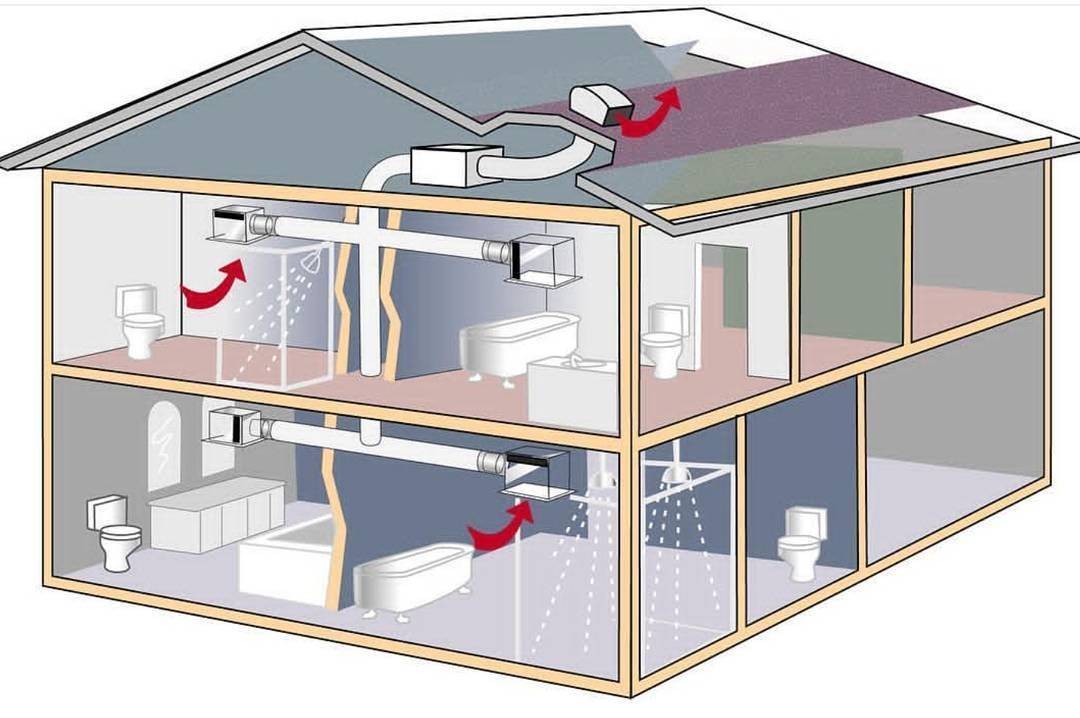

Начнем с вытяжной системы. Механические вентиляторы можно установить в готовые трубы или в отдельные с возможностью реализовать более эффективный рисунок. Делаем хотя бы 2—3 вытяжных вывода на крыше.
Внутрь дома опускаем каналы к ванной, туалету, кухне, подвалу. Предпочтение следует отдать системе с вентиляторами во входных отверстиях и в оголовках на крыше.
Приток организуем через стеновые приточные вентиляторы. Разместим их на наружных стенах, по одному на комнату, а в подвале — два с противоположных сторон. В помещения без внешних стен подводим приточные каналы с выходом через крышу.
Некоторые просто оставляют маленькие отверстия в этих комнатах для попадания воздуха из наружных помещений.
Эти проходы закрывают заглушками.
Приточные вентиляторы для стен бывают двух типов:
Устанавливают их с внутренней стороны, т. е. в доме.
Не забываем о стеновых клапанах трех типов, включая смешанный приточно-вытяжной. Ставим их там, где воздухообмен ожидается слабее. В кухне добавляем клапан на профиль стеклопакета. Оконный проветриватель такого типа дает мощную микровентиляцию. Кухонную вытяжку делаем автономной, снабжаем ее адсорбционным фильтром.
В случае чего добавляем приточно-вытяжной вентилятор в окне или в стене. Больше всего устройство подходит для кухонь. Деактивировать его сможем в любой момент, а на холодное время прибор придется отключить. Система не годится для вентилирования без других устройств.
Вариант #3 – вентиляция с рекуперацией
Остается также вариант с вентиляцией большой мощности, а чтобы воздух не попадал слишком холодный, его следует каким-то образом нагревать.
Подробнее о том, что такое рекуперация тепла читайте далее.
Пользу приносят приточные калориферы, благодаря которым становится возможным подавать много воздуха с улицы без нарушения температурного режима. Устройства работают на теплоносителе, а их вентиляторы — от электродвигателя. Воздух проходит через корпус и теплым поступает внутрь.
Температурного комфорта достигают и другими путями. Системы циркуляции выводят воздух из дома наружу. Там он смешивается с уличным. Эту массу засасывает внутрь. Пока полученный воздух дойдет до комнат, станет теплым и будет намного свежее. В нем не останется вредных веществ и неприятных запахов.
Еще один вариант — рекуператор. Прибор использует теплый воздух из разных источников тепла (кухонная вытяжка и пр.) или просто из помещения.
В обменнике воздух отдает тепло и потом уходит наружу, а от него потом нагревается холодный уличный. Передача тепловой энергии происходит благодаря керамическому элементу, способному накапливать ее. Внешний конец рекуператора защищают козырьком от порывов ветра, снега и дождя.
При разнице температур больше 40 градусов между помещением и улицей поступающий внутрь воздух будет примерно на 5 градусов холоднее уходящего. Энергоэффективность дома останется высокой.
Со стороны фасада дома отверстие размещают чуть ниже, чтобы теплый и холодный потоки лучше двигались. Рекуператоры можно ставить сразу в нескольких помещениях. В первую очередь в тех, где есть доступ к внешней стене, а также в подвалах.
У рекуператоров есть электродвижок и несколько скоростей (обычно три).
На максимуме у среднемощных приборов уходит около 10 Ватт. Если сложить мощность всех таких устройств для большого дома, то расход электроэнергии получится низким. Высокими окажутся только начальные затраты.
Рассмотрим подготовку рекуператоров к монтажу на примере одного агрегата:
- Снимаем кожух-оболочку прибора.
- Подключаем провода. Их просто закрепляем так, как нужно: на рекуператоре уже должны стоять специальные переходники. После установки подключим устройство к электросети.
- Вынимаем фильтр из тубуса, который прикрывала внешняя оболочка.
- На поверхности будет линия с засечками. Ближайшая к комнатному краю рекуператора обозначает минимальную допустимую длину прибора.
- Учитываем толщину стен. У наружной в СИП-доме она чаще всего равняется 124 мм, 174 или 224 мм. Обычно ее не хватает, чтобы рекуператор полностью «спрятался» в стене.
- Обрезаем тубус — ориентируемся по разметке. Если толщина стен недостаточная, укорачиваем по засечке, ближайшей к комнатной стороне.
- Утапливаем фильтр обратно.
- При недостаточно толстых стенах просто установим бленду — на месте монтажа рекуператора внутри или снаружи дома. Иногда она идет в комплекте.
Рекуператоры порой устанавливают без оболочки, а с плотным слоем теплоизоляции. Так добиваются наибольшей плотности при несоответствии доступных диаметров отверстия с параметрами кожуха.
Если найдете более-менее подходящую коронку для резки, сможете монтировать вентиляцию своими руками: в СИП-доме стены легко поддаются сверлению.
Если бленду вы будете крепить снаружи, но она не совпадет с рельефом фасада, то просто подрежьте ее и уплотните герметиком.
Здания из панелей СИП хорошо удерживают тепло, тратить много на нагрев приходящего воздуха нет смысла. Тем более что теплое время занимает немалую часть года.
По теплоизолирующим свойствам СИП панель более чем в пять раз эффективнее кирпичной кладки.
При температуре ниже 10 °C без предварительного прогрева все же будет плохо, а при отрицательной — поступающий холодный воздух нивелирует весь эффект от СИП панелей.
Задачу упрощают выборочной приточной вентиляцией. Части здания исключают из системы подачи уличного воздуха. Не обойтись без продуманной планировки помещений, где воздух делает меньше поворотов. Приточную систему в идеале распространяют на все помещения.
Делают клапаны с регулировочной заглушкой в отверстии. Их размещают на высоте 0,5 метра над полом, а место установки герметизируют пеной. С удачно организованной приточкой остальных приборов потребуется меньше, а в комнатах всегда будет свежо и тепло.
Выводы и полезное видео по теме
Видеоинструкция по установке вентиляционных приборов в помещениях дома из СИП:
youtube.com/embed/Ap2jcdohTMA» allowfullscreen=»allowfullscreen»> Монтаж приточного клапана с подробными объяснениями:
Нюансы по организации вентиляции в СИП-доме по особенностям конкретного строения:
Вы прочитали о сильных сторонах СИП-домов и о том, что обязательно даст о себе знать. Подумайте об усилении существующей вентиляции. Добавляйте механические устройства. Сделайте их основными источниками свежего воздуха, если его кондиции неудовлетворительные.
Новую систему собирайте с высокой проходимостью, большим количеством рукавов. Подумайте о мощных системах с подогревом для поступающего воздуха. Такие вы установите с наименьшими усилиями.
Пишите комментарии и задавайте вопросы. Расскажите об удобствах и недостатках вашего жилья из СИП панелей.
Напишите, насколько удачной считаете вентиляцию в нем. Форма для обратной связи расположена ниже.
Источник
Вентиляция в доме из СИП панелей своими руками: схемы, устройство
Главная » Вентиляция » Дома и квартиры
На чтение 2 мин Просмотров 54 Опубликовано Обновлено
Одним из минусов домов из СИП панелей является плохая вентиляция. О ней свидетельствует конденсат на окнах, плесень и сырость в углах.
Содержание
- Задача вентиляции в СИП доме
- Значение вентиляции в домах из СИП панелей
- Монтаж вентиляции в СИП домах
Задача вентиляции в СИП доме
Дом из СИП панелейЭто качественный воздухообмен, без сквозняка. Еще несколько лет назад вентиляция дома из СИП панелей обустраивалась с естественной тягой, кондиционированием, сегодня эта технология считается устаревшей и не эффективной.
Естественная тяга не оправдывает себя, если дом ниже 3 этажей. Согласно физическим законам для хорошей тяги необходим значительный перепад высот. Но СИП дома не возводят выше двух этажей. На интенсивность тяги при естественной системе вентиляции влияет температура воздуха на улице, чем она ниже, тем лучше работает система. И еще один существенный недостаток – зимой с током воздуха из дома выдувается много тепла.
Вытяжная принудительная вентиляция дома из СИП панелей лишена первых двух недостатков, но она также интенсивно выдувает из дома тепло. К тому же, вытяжные вентиляторы шумны и берут много электричества.
Значение вентиляции в домах из СИП панелей
Несмотря на то, что СИП панели абсолютно безвредны для здоровья человека, вентиляция в СИП доме нужна. Застройщик монтирует дом вместе с вентиляционной системой. Гарантия на конструкцию 5 – 10 лет, она распространяется и на все инженерные узлы.
Зачастую дома снабжаются лишь вытяжными вентиляторами на кухне, в туалете и ванной, которые выгоняют воздух по трубам наружу.
Но, по мнению некоторых специалистов, такой вентиляции недостаточно. Поэтому предлагается принудительная вентиляция приток-выдув. Схема ее работы проста и эффективна: вытягивая из помещения отработанный воздух, система фильтрует его, добавляет свежего воздуха с улицы и нагоняет обратно в дом. В доме постоянно поддерживается одинаковая температура. Цена системы вместе с монтажом составляет около 2 тысяч долларов США. Время от времени необходимо менять фильтры. Однако если подсчитать, во сколько обойдется ремонт каркаса здания, то цена установки не кажется такой высокой.
Монтаж вентиляции в СИП домах
Установка качественной вентиляции в СИП домах значительно продлит срок эксплуатации строения. Нередко конденсат собирается на входных дверях, устроенных на металлическом каркасе. Предотвратить скапливание конденсата можно, установив дополнительную дверь из древесины либо пристроив к дому снаружи небольшой тамбур площадью около двух квадратных метров.
Популярный материал:
Кнопки на пульте кондиционера сплит-системы: перевод на русский, температура, инструкция на обогрев и теплоУстановка вытяжки на кухню в частном доме или квартире с воздуховодом в вентиляционную шахту
Влажность воздуха в комнате помещения: сколько норма, когда устанавливать приточно-вытяжной вентилятор
Как сделать трубы для инверторного кондиционера своими руками: таблица размеров, расчёт под фреон
Как включить газовый котёл в ванной или гараже правильно: подключение клапана, проверка температуры, работы и мощности
Монтаж внутреннего блока кондиционера: схема, высота от пола, режим работы, крепить в кирпич или плиту перекрытия
Вентиляция дома из SIP панелей
Опубликовано в 17:12 в здоровье by texas
Грамотно обустроенная вентиляция дома из СИП-панелей – залог долговечности здания.
Каждый заказчик должен это понимать и ставить вопрос о его планировании еще на этапе разработки проекта. Кстати, противники технологии быстрорастущих зданий очень часто приводят этот момент как один из недостатков, мол, недостаточно интенсивная циркуляция воздуха приводит к «запотеванию» окон и чрезмерному образованию конденсата. Впоследствии это вызывает грибок на стенах и отсыпание элементов каркаса. Все это имеет место быть. Но только в том случае, если вентиляция была сделана неправильно. Обратившись к профессионалам, вы точно не столкнетесь с такой проблемой.
Особенности обустройства
Как известно, СИП панели не совсем опасны для здоровья человека. В процессе использования вредные элементы не испаряются. Однако это не означает, что вентиляции не нужно уделять внимание.
Поскольку производители вряд ли заинтересованы в негативных отзывах о своей продукции, все они обеспечивают конструкцию полным набором инженерных коммуникаций. Понятно, что они включают вентиляцию.
При этом каждый из них находится на гарантии (как и весь дом) от пяти до десяти лет. Примечательно, что штатных проветривания, как утверждают сами производители, достаточно, чтобы бруски не сырели и окна не «покрывались коркой». Что касается помещений с повышенным уровнем влажности – санузлов, кухонь – то здесь потребуется установка принудительной вытяжки. Самый обычный.
Регулярное обновление воздуха в помещении дома благотворно влияет не только на дизайн, но и на всех проживающих здесь людей.
На рынке есть специализированные организации, предлагающие владельцам скоростных автомобилей альтернативное решение. Речь идет о тепловых принудительных вентиляторах рециркуляционного типа. Принцип их действия следующий:
Воздух удаляется из помещения.
Перемешивается с тем, что его взяли с улицы.
Возврат внутрь.
При этом никаких изменений в комнате в комнате не наблюдается. Сколько стоит аналогичная система? Средняя рыночная цена находится в районе 2000 долларов.
Кроме того, придется потратиться на покупку фильтров (периодически заменяемых). На выходе получаем сумму, которая явно ниже той, которую придется отдать за ремонт отсыревшей отделки и некоторых элементов каркаса.
В целом, устройства с рекуперацией тепла и механической мотивацией позволяют экономить потребление энергии, которая используется для обогрева дома. Полная рекуперация тепла, описанная выше — подогрев воздуха приточного воздуха до той же температуры, что и произведенная, — характеризуется некоторыми недостатками, и многие специалисты не рекомендуют ее использовать. Чаще всего отмечается, что оно [полное выздоровление] возможно не всегда, а только при определенных условиях. Вряд ли кому-то хочется, чтобы микроклимат его жилища зависел от событий, которые могут произойти, а могут и не произойти.
На российском рынке потребителю предлагается несколько разновидностей систем рекуперации. На фоне остальных наиболее интересно смотрятся крестовина и прокладки. Практика их использования достаточно успешна.
Их использование не связано с дискомфортом, так как проблема тепло- и звукоизоляции решается установкой соответствующих панелей. Если говорить о регенераторах, то приобрести их можно как неподвижные, так и вращающиеся.
Много вопросов вызывает необходимость защиты от конденсата армированных входных дверей в жилое помещение. Лучшим решением является организация всем известной гардеробной путем установки второй двери. Его максимальный объем составляет два квадратных метра.
Для тех, кто делает работы своими руками
Тем, кто решил самостоятельно построить каркасный дом, следует знать: монтаж вентиляционных шахт выполняется параллельно с другими инженерными коммуникациями строения.
Рис. 03.
Имейте в виду, что наличие в доме камина, а также отопительного котла потребует обустройства дополнительных каналов.
Вентиляционные каналы, а также дымоход (или дымоходы) лучше выводить через фрагмент кровли из красного кирпича. Почему именно? Потому что он теплее.
Относительно гильз ограничений нет: можно использовать как пластиковые, так и металлические трубы. Монтаж вентиляции должен производиться в строгом соответствии с соответствующими строительными нормами! Оно должно быть естественным, а в случае с ванной и туалетом – принудительным.
Хочу обратить внимание потенциальных владельцев быстро-дальновидных домов на следующий факт. Если в рекламном буклете или в разговоре с менеджером всплывает термин «дышащий дом», с выбранным поставщиком лучше не сотрудничать. Дело в том, что таких названий удостаивается домостроение, отличающееся слабым уровнем защищенности от сквозняков и влаги. Наличие первого и второго противоречит концепции каркасного строительства.
Проектирование и установка холодной кровли на SIP-кровлях
Тодд Фрацель on Insulation, Roofing
Tweet
Вентилируемая холодная кровля
Вентилируемые кровли не являются чем-то новым, однако вентилируемые холодные кровли используются на SIP-кровлях для предотвращения образования ледяных дамб, повреждения от попавшей влаги и второй уровень защиты от протечек крыши.
В этой статье я покажу вам, как мы используем вентилируемые холодные кровли на деревянных домах с кровельными панелями SIP.
На фото выше вы можете увидеть каркасный дом, который мы построили. Крыша состоит из традиционных деревянных стропил и прогонов, которые поддерживают конструкционные изолированные панели (SIP). SIP представляют собой панели из вспененного уретана толщиной 6-1/2 дюйма, которые создают удивительный изоляционный слой и отличный пароизоляционный слой. В то время как уретановая изоляция может предотвратить попадание внутреннего водяного пара на холодную поверхность крыши, эти панели имеют соединения, которые могут пропускать воздух. Если насыщенный водой воздух проходит через стыки в SIP-панелях, он может попасть на холодную поверхность кровли и конденсироваться, что может привести к проблемам с гниением на SIP-панелях.
Во избежание такой ситуации мы используем вентилируемую холодную крышу . Холодная кровля очень похожа на традиционные вентилируемые кровли в том смысле, что воздух может попадать на карниз крыши через вентиляционное отверстие.
Воздух проходит вверх по скату крыши и выходит на пике крыши. Для этого мы устанавливаем сосновые обвязки 1×3 вдоль крыши через каждые 18″. Затем мы устанавливаем слой обшивки толщиной 5/8″, который будет нашей окончательной поверхностью крыши под черепицей или металлической крышей.
Как вы можете видеть выше, ловушки создают воздушные пустоты между обшивкой крыши 5/8″ и верхней частью сип-панелей. Деталь софита для этого дома будет включать в себя непрерывную вентиляционную полосу шириной 2 дюйма. Конек крыши будет включать в себя традиционный коньковый люк.
На фото выше вы можете видеть две части лицевой панели. Нижняя часть представляет собой 1×8, прикрепленную непосредственно к торцу SIP-панели. Верхняя обвязка 1х3 прибивается к концу обвязки 1х3, заподлицо с верхней частью обшивки крыши и свисает под обвязкой. Мы установили кусок алюминиевой полосы вентиляционного отверстия в нижней части обвязки, плотно прилегающей к лицевой стороне нижней панели и плотно прилегающей к задней части верхней панели.
Эта деталь также создает очень красивую линию тени.
Без этой детали крыша может быть подвержена наледи из-за таяния на солнце и возможного повреждения водой из-за утечки водяного пара, попадающего на холодную поверхность SIP. Это может показаться дополнительным и дорогостоящим шагом, но это абсолютно необходимо, чтобы продлить срок службы крыши и обеспечить отсутствие обслуживания крыши.
