Какой бывает вентиляция — виды
29.07.2019
Изучая тематику вентиляции, мы часто путаемся в терминах. Понятия, не соотносящиеся друг с другом, встают в голове в один ряд. Чтобы разложить все «по полочкам», давайте разберемся какой бывает вентиляция, по каким критериям ее делят и как это можно применить в работе.
Естественная и искусственная вентиляция
Самое первое, в чем стоит разобраться, это естественный и искусственный типы вентиляции.

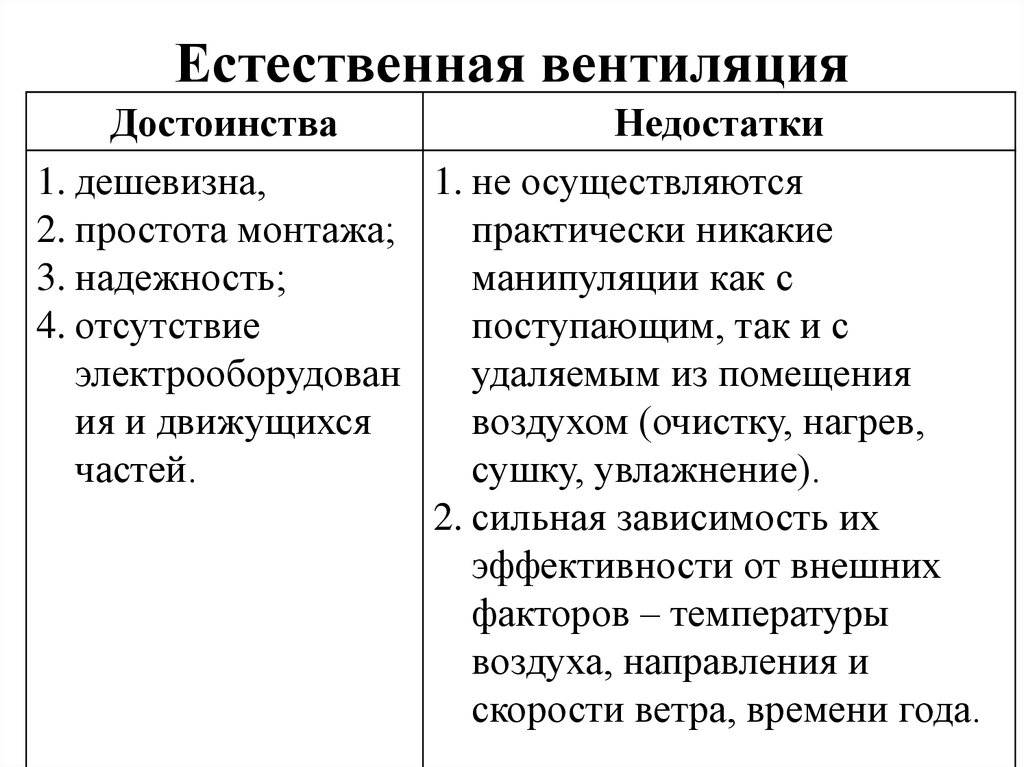

Естественная вентиляция основана на законах физики. Для ее создания в помещении не нужно ничего, кроме обычного воздуховода, идущего от нижней части помещения к верхней. Суть естественной вентиляции состоит в том, что холодный воздух всегда находится внизу, а теплый – наверху. Прохладный воздух с улицы попадает в дома через различные щели, отверстия, нагревается и выходит через вытяжные воздуховоды. При этом в квартире освобождается место для новой порции воздуха, которая поступает извне.
Это самый надежный вид вентиляции – в нем не задействована никакая техника и нечему ломаться.
Единственный фактор риска – засорение вытяжного воздуховода.
При этом естественной вентиляции обычно бывает маловато: все-таки она очень зависит от погоды. В жаркие дни температуры внутри и снаружи сравниваются, и воздух просто «стоит».
Чтобы «разогнать» воздух, применяется искусственная вентиляция или принудительная. На воздуховод ставят вентилятор, который нагнетает воздух или удаляет его при любых внешних температурах.
Приточная и вытяжная вентиляция
Различие этих понятий в том, где нагнетается воздух – на притоке или на вытяжке. Приточная, вытяжная или приточно-вытяжная вентиляции – все они относятся к принудительным. Приточная – вентилятор стоит на приточном отверстии. Вытяжная – вентилятор стоит на вытяжном отверстии. Лучший вариант -комбинация этих двух видов вентиляции, потому что при таком подходе не возникает перекоса в ту или иную сторону.
Местная и общеобменная вентиляция
Это деление по месторасположению вентиляции. Местная – вытягивает или нагнетает воздух в определенном месте.
Чаще всего этот вид вентиляции используется в производственных помещениях, где есть конкретные характеристики воздухообмена и необходим постоянный приток или вытяжка. Кстати, домашняя вытяжка над плитой – не что иное как местная вытяжная вентиляция.
Общеобменная вентиляция – это вид вентиляции, который помогает перемещать воздух по всему помещению сразу. Естественная или принудительная вентиляция для всей квартиры – общеобменная.
Канальная и бесканальная вентиляция
Это разделение по принципу видимости воздуховодных каналов. Трубы могут быть размещены по стенам или под потолком – это канальная система. А если вентиляторы и воздуховоды спрятаны в стенах – система называется бесканальной.
Наборная и моноблочная системы вентиляции
Наборная вентиляция состоит из нескольких блоков оборудования. Как правило это вентилятор, фильтры, система управления, подавитель шума. Все эти блоки располагают один за другим за потолком или в отдельном помещении. Моноблочная система подразумевает один блок, в котором надежно спрятаны все элементы.
Они заметно проще в монтаже и практически не шумят, т.к. их корпус обладает шумоизоляцией.
Мы рассказали об основных видах вентиляции и способах классификации этой системы. Как вы видите, одна и та же вентиляция может быть одновременно местной и вытяжной и при этом принудительной. Может быть естественной, общеобменной и бесканальной. Надеемся, что эти знания пригодятся вам при планировании систем вентиляции для квартиры или частного дома.
  Получить консультацию
Вентиляция
Приточная вытяжная вентиляция
Вентиляция
Основная функция вентиляции заключается в обеспечении свежим воздухом определенного помещения и удалении переработанного воздуха. Другими словами создать определенный, комфортный микроклимат. Не секрет, что находиться в проветренном помещении со свежим воздухом не просто приятно, но в первую очередь полезно для здоровья.
Существует свод правил, в котором обозначено все, что касается вентиляционных систем Строительные Нормы и Правила (СНиП).
Основные типы систем вентиляции:
Системы вентиляции разделяются по следующим основным признакам.
1. По способу циркуляции воздуха: естественная и искусственная вентиляция
2. По назначению: приточная вентиляция, вытяжная вентиляция
3. По зоне обслуживания: местная вентиляция, обще обменная вентиляция
4. По способу вентиляции зданий: вентиляция вытеснением и перемешиванием.
5. По конструкции: наборная или моноблочная система вентиляции
Естественная вентиляция
Естественная вентиляция создается, как можно догадаться естественным путем, без применения вентиляционного оборудования, а только за счет естественного воздухообмена, отличия температуры в помещении и на улице и потоков ветра. За счет изменения атмосферного давления в зависимости от этажа, на котором расположено помещение.
Естественные системы вентиляции легко монтируются и сравнительно не дорогие по стоимости. Но такие системы вентиляции вплотную зависят от климатических условий, вследствие чего они не способны решить весь объем возлагаемый на вентиляцию помещения.
Схема естественной вентиляции жилого помещения
Искусственная вентиляция
Искусственную (механическую вентиляцию) применяют, когда недостаточно естественной вентиляции. В таких системах используются калориферы, вентиляторы, фильтры и пр. Данная система вентиляция не зависит от климатических условий и способна обогатить ваше помещение здоровым микроклиматом. В реалии рекомендуется совместить обе системы Естественную и Механическую вентиляцию.Приточная вентиляция
Приточная система вентиляции предназначена для нагнетания свежего воздуха.
Если «подышать свежим воздухом» вы идете на улицу, а возвращаясь домой первым делом открываете окна, значит система вентиляции в вашем доме работает недостаточно хорошо. Обычно это является следствием использования естественной системы вентиляции (воздух в ней перемещается естественным образом, без применения вентиляторов).
Такая система устанавливается во всех типовых домах на этапе строительства и представляет собой общий вертикальный вентиляционный канал (короб), через который из квартир удаляется загрязненный воздух, а свежий воздух поступает на его место через неплотности в окнах.
Естественные системы вентиляции обладают одним существенным недостатком — их производительность зависит от случайных факторов — скорости и направления ветра, температуры воздуха и других. Например, зимой, при большом перепаде температур, система вентиляция работает хорошо, а летом ее эффективность падает почти до нуля.
Наиболее простые и недорогие системы — это оконный клапан (врезается в верхней части пластикового окна) и приточный вентилятор (устанавливается в окно или отверстие в стене). Недостаток таких систем в том, что зимой в помещение будет подаваться слишком холодный воздух, а большой перепад температур может привести к заболеванию людей, отклеиванию обоев, рассыханию мебели и паркета.
Чтобы этого не происходило, «полноценная» система вентиляции должна подавать в помещение воздух с температурой ниже +16°C, а для этого необходим калорифер и система защиты от перегрева.
Кроме этого, система вентиляции должна иметь легкосъемный воздушный фильтр (иначе в квартиру вместе со свежим воздухом попадет большое количество пыли) и хорошую шумоизоляцию.
Этим требованиям отвечают наборные системы вентиляции, собираемые как конструктор из отдельных компонентов — вентилятора, шумоглушителя, фильтра, калорифера и автоматики. Однако они занимают много места (обычно их размещают в отдельном помещении — венткамере) и требуют квалифицированного проектирования, монтажа и пуско-наладки. Поэтому для вентиляции квартир, коттеджей и небольших офисов проще и дешевле использовать моноблочные приточные установки.
Приточные установки для вентиляции офисов, квартир и коттеджей
Моноблочная приточная установка — это готовая вентиляционная система, все компоненты которой собраны в одном шумоизолированном корпусе. Благодаря такой конструкции моноблочные установки избавились от многих недостатков, свойственным наборным системам вентиляции.
Небольшие размеры и низкий уровень шума позволили размещать моноблочные системы непосредственно в жилых помещениях, а подбор и регулировка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку при монтаже приточной установки.
Основным недостатком моноблочных приточных установок является более высокая (по сравнению с аналогичными наборными системами) стоимость. В тоже время существуют приточные установки российской сборки, не уступающие по своим характеристикам зарубежным аналогам и имеющим стоимость, соизмеримую со стоимостью наборных систем.
Вытяжная вентиляция
Вытяжная вентиляция, наоборот устраняет из помещения переработанный воздух. Как правило, в помещении устанавливается комплекс систем, как приточная, так и вытяжная вентиляция. И обязательно системы должны быть равномерно отрегулированы, в противном случае произойдет дисбаланс создаваемого микроклимата.
Схема вытяжной вентиляции жилого помещения
Приточно-вытяжная вентиляция
Вытяжная система вентиляции зачастую применяется на заводах, фабриках, общепите, домах и коттеджах.
Но, как было сказано выше, данная система фактически не используется без приточной системы вентиляции, так как это мало эффективно. По этому мы рекомендуем использовать приточно- вытяжную систему вентиляции. Без подобной системы ни обходится ни одно предприятие.
Местная вентиляция
Местная вентиляция служит для подачи приточного, чистого воздуха к необходимому месту «Местная приточная система вентиляции» или же наоборот забор отработанного воздуха с мест ведения работ «местная вытяжная система вентиляции». Местную вытяжную систему используют в замкнутых помещениях для вытяжки загрязненного воздуха, это эффективная и не дорогая система вентиляции.
Общеобменная вентиляция
Обще обменная вентиляция, служит для вентиляции помещения целиком. Обще обменная вентиляция то же существует приточная и вытяжная.
Обще обменная вытяжная вентиляция- это элементарный вентилятор в проеме окна или через отверстие в стене, так как выводимый воздух не требует дополнительной обработки. При малых объемах обрабатываемого воздуха устанавливается естественная вытяжная вентиляция, затраты на которую гораздо ниже, чем на, искусственную.
Вентиляция вытеснением
Вентиляция вытеснением в большинстве случаев устанавливается в помещениях крупных предприятий, так как эта система способна при грамотной настройке инженером эффективно бороться с лишними тепловыми выделениями. Воздух нагнетается по низу и просачивается точку назначения очень медленно. Подаваемый воздух, должен быть несколько прохладнее, чем воздух внутри помещения.
Вентиляция перемешиванием
Вентиляция перемешиванием это альтернативный способ распределения воздуха в момент, когда нужно создать уютный и комфортный микроклимат. Принципом работы является то, что воздух подается в рабочую область уже перемешанным с воздухом помещения. Принцип системы: создать уютный микроклимат без порывов подаваемого воздуха и без резких скачков температур внутри помещения. Наборная система вентиляция
Наборная система вентиляции
Это конструкция из отдельных блоков, таких как автоматической системы, глушитель, вентилятор, фильтр и т.д.
Подобные системы монтируются в отдельном помещении — вентиляционной камере. Положительный фактор данной системы в том, что ей можно оснастить любое помещение от малогабаритной квартиры до гипер маркета. Существует и недостаток — большие габариты и обязательный инженерный расчет при проектировании системы.
Наборная вентиляция
Моноблочная система вентиляции
В моноблочной системе вентиляции все блоки располагаются в цельном шумо — изолированном боксе. Существует два вида моноблочных систем — приточные и приточно-вытяжные. Приточно-вытяжные моноблочные установки могут монтироваться с встроенным рекуператором, это служит для экономии электроэнергии.
Моноблочная вентиляция
Такие системы обладают рядом преимуществ перед наборными системами:
1.
Все элементы находятся в шумо-изолированном боксе, что позволяет расположить данную систему в квартире.2. Тонкая настройка оборудования, так как все компоненты налаживаются и настраиваются непосредственно, на месте эксплуатации. За счет этого достигается наиболее высокий уровень производительности.
3. Небольшие габариты (моноблочная приточная вентиляционная система производительностью до 500 м3 в час собирается в прямоугольном корпусе высотой всего 22 см)
4. Не сложный и не дорогой монтаж, так установка моноблочной приточной установки занимает несколько часов.
Приточно-вытяжная вентиляция
Схема приточно-вытяжной вентиляции
Приточно-вытяжная вентиляция — вентиляция, состоящая:
1) из приточной системы, подающей в помещение чистый воздух, а также возмещающей воздух, расходуемый на технологические нужды;
2) из вытяжной системы, удаляющей из помещения загрязненный воздух.
Приточно-вытяжная вентиляция не только достаточно эффективно решает проблемы воздухообмена в помещениях, но и позволяет существенно снизить эксплуатационные расходы, в частности за счет применения утилизации тепла для подогрева приточного воздуха.
Вытяжной воздух, удаляемый из помещений, имеет комнатную температуру. Холодный приточный воздух в зимнее время может достигать температур порядка — 20 градусов Цельсия, а в некоторых регионах и более низких температур. Тепло вытяжного воздуха используется для подогрева приточного воздуха. Для этого применяют специальный теплообменник — рекуператор.
Системы приточно-вытяжных вентиляций целесообразно ставить в квартирах площадью от 120 м2.
Естественные и искусственные методы вентиляции
Перейти к основному содержанию
Естественные и искусственные методы вентиляции
Скачать PDF
Скачать PDF
- Опубликовано:
Природа том 61 , страница 6 (1899)Процитировать эту статью
1077 доступов
1 Цитаты
Детали показателей
Abstract
МЕЖДУ экспертами существуют значительные расхождения во мнениях относительно наиболее удовлетворительной системы вентиляции.
В ряде зданий введена система, при которой свежий теплый воздух нагнетается в помещения сверху, а грязный воздух выходит снизу; но составители настоящего тома приводят выдержки и диаграммы из статей и отчетов, чтобы показать, что этот метод в принципе неверен и неэффективен на практике. Принято считать, что отопление здания всегда должно быть отдельным и отличным от приточного воздуха, и что единственным удовлетворительным средством вентиляции является удаление загрязненного воздуха у потолка помещений и впуск свежего воздуха в нижней части помещения. уровни. Эта «естественная» система была успешно внедрена господами Бойлем в нескольких общественных зданиях.
Естественные и искусственные методы вентиляции .
Стр. 66 + XVI. (Лондон: Robert Boyle and Son, Ltd., 1899 г.)
Эта статья цитируется по номеру
Численное моделирование по изучению факторов влияния ветровой естественной вентиляции в большом закрытом доке
- Цзялу Ли
- Хуэй Дэн
- Найпин Гао
Низкоуглеродные материалы и зеленое строительство (2023)
Скачать PDF
Объяснение вентиляции: естественная или механическая — Progressive Dairy
В настоящее время вентиляция и охлаждение являются актуальными темами в молочном животноводстве.
Mario Mondaca
Сопутствующие
Хотя все согласны с тем, что нужно улучшать вентиляцию, чтобы обеспечить коров свежим воздухом, особенно в зимнее время, а им необходим быстро движущийся воздух для охлаждения летом, выбираем лучший система для конкретной молочной фермы не является ни простой, ни четкой.
В коровниках с беспривязным содержанием используется либо естественная, либо механическая вентиляция. В коровниках с естественной вентиляцией открытые боковые стены и более крутые уклоны крыши способствуют движению воздуха к открытому коньку за счет тепловой плавучести или «эффекта дымохода» зимой.
Выгоняет влажный, загрязненный воздух из коровника и способствует притоку свежего воздуха. Летом высокие открытые боковые стенки пропускают ветер, но в безветренные дни движение воздуха нуждается в некоторой помощи.
Термин «естественная вентиляция» может сбивать с толку, потому что во многих из этих коровников также установлены вентиляторы над кормопроводом и стойлами для использования летом для обеспечения этого быстро движущегося воздуха.
Однако эти вентиляторы в основном рециркулируют воздух в помещении, а не подают свежий воздух снаружи для вентиляции коровника.
Механическая вентиляция обеспечивает больший контроль над вентиляцией и позволяет располагать здания ближе друг к другу или содержать больше коров на квадратный фут доступной площади. Как правило, они устроены как туннельные коровники, где воздух проходит по всей длине коровника, или коровники с поперечной вентиляцией, где воздух проходит поперек коровника, перпендикулярно аллеям загона.
Эффективность вентилятора позволяет нам создавать широкофюзеляжные коровники с поперечной вентиляцией и 8–16 рядами стойл вместо четырех или шести рядов. Однако эти коровники имеют более высокие эксплуатационные расходы в течение года. Кроме того, очень большие вентиляторы, используемые для перемещения максимально возможного количества воздуха летом, представляют собой проблему зимой.
Как правило, только от 5 до 10 процентов системы работает зимой, чтобы избежать воздействия быстро движущегося холодного воздуха на коров, что часто приводит к неправильному распределению свежего воздуха.
Производителю может быть сложно определить лучшую систему вентиляции для своих конкретных нужд. При принятии решения производители должны учитывать характеристики своего объекта и желаемый уровень контроля над вентиляцией.
Для коровников с естественной вентиляцией требуется пространство, не препятствующее естественному ветру, и они должны быть ориентированы с учетом преобладающего направления ветра в этом районе, которое в Северной Америке обычно с востока на запад.
Амбары будут иметь высокие боковые стены и скат крыши, как правило, 4-в-12, образуя гребни высотой около 30 футов. Однако, в зависимости от размера молочной фермы, естественная вентиляция может занимать большую площадь земли, чем туннель или крест.
При выборе между естественной и механической вентиляцией решение, скорее всего, будет определяться доступностью пространства и ветра, а не стоимостью.
Одной из самых больших проблем при проектировании нового коровника является поиск соответствия между идеальной вентиляцией и финансовой целесообразностью.
Например, в Н-образной конфигурации для коровников с естественной вентиляцией в идеале следует избегать теней от ветра, размещая достаточное расстояние между коровниками.
Однако каждый лишний фут между коровниками увеличивает затраты на бетон, увеличивает расстояние, которое должны пройти коровы и рабочие, и сокращает площади вашего участка. Практически амбары обычно располагаются на расстоянии 100 футов друг от друга, что, вероятно, не оптимизирует доступ ветра через боковые стены.
Механическая вентиляция позволяет производителю выбирать местоположение и ориентацию коровника, но эта свобода компенсируется затратами на вентилятор и электроэнергию. Конструкция коровника и стремление приблизить поток воздуха к корове привели к созданию конструкций с более низким уклоном крыши — обычно 0,5 дюйма на 12 дюймов для широкофюзеляжных коровников с поперечной вентиляцией и 2 дюйма на 12 для туннельных коровников.
Эти варианты часто лишают возможности естественной вентиляции коровника, а также его механической вентиляции, требуя генератора, способного запустить хотя бы достаточное количество вентиляторов, чтобы обеспечить достаточную вентиляцию в случае отключения электроэнергии.
Однако самая большая проблема с механической вентиляцией заключается в том, что современные конструкции молочных коровников вмещают большое оборудование; создание больших, беспрепятственных переулков, через которые воздух любит течь.
Воздух ленив; он всегда идет по пути наименьшего сопротивления. Стойла, поилки, стены и множество других препятствий препятствуют доступу воздуха к корове. Фермеры вынуждены устанавливать перегородки или выталкивающие вентиляторы, пытаясь направить воздух обратно в стойла, что увеличивает стоимость конструкции.
Чтобы обеспечить достаточную скорость воздуха для коровы, разработчики системы увеличили скорость воздуха с 2,5 миль в час до примерно 6 миль в час или более, предполагая, что воздух не будет распределяться равномерно, чтобы обеспечить разумный поток воздуха в местах, где живут коровы.
Естественная вентиляция остается хорошим вариантом, если присутствуют правильные условия площади и ветра. В противном случае механические системы могут обеспечить превосходный поток воздуха для летней вентиляции с использованием низких скатов крыши и тщательно расположенных дефлекторов и нагнетательных вентиляторов.
Зимняя вентиляция остается проблемой для этих систем, и в будущем гибридная конструкция, обеспечивающая естественную вентиляцию зимой и механическую вентиляцию летом, может стать оптимальной конструкцией. Мы начинаем видеть некоторые гибридные коровники в отрасли, и будет интересно посмотреть, как они поведут себя. PD
ФОТО 1: В коровниках с перекрестной вентиляцией эксплуатационные расходы выше, но конструкция дает производителю больше свободы в расположении и ориентации коровника.
ФОТО 2: В коровниках с естественной вентиляцией открытые боковые стены и более крутые уклоны крыши способствуют движению воздуха к открытому коньку за счет тепловой плавучести или «эффекта дымохода» зимой.
ФОТО 3: Туннельная вентиляция — это еще одна форма механической вентиляции, в которой используются вентиляторы для перемещения воздуха по коровнику. Фотографии предоставлены Dairyland Initiative.
