Системы вентиляции животноводческих комплексов и ферм
Поступление свежего воздуха и отток использованного необходимы не только в жилых и офисных помещениях. В различных хозяйственных постройках, где содержатся животные, вентиляция напрямую влияет на получаемый результат. В частности, от комфортных условий коровьего стада зависят надои, а значит и прибыль. Вентиляция в коровнике должна быть эффективной, качественной и полноценной.
Современные коровники строят из железобетонных элементов. В таких прочных крытых конструкциях практически нет движения воздуха. Температура внутри помещения зависит от внешних факторов, от погоды. В холодное время года в таких коровниках низкая температура, в жаркое время – душно.
Принцип системы вентилирования
В то же время отходы жизнедеятельности коров выделяют много аммиака в воздух. Если он не выходит, и ему на замену не приходит свежий и чистый кислород, то в таком помещении скапливается влага, возникает ускоренное развитие болезнетворных микроорганизмов.
Такая нездоровая атмосфера угрожает возникновением различных болезней среди скота. Также уменьшаются надои, что существенно подрывает финансовую прибыль хозяина. Скопление углекислого газа и аммиака вызывает вялое состояние, как людей, так и животных. Могут ощущаться рези в глазах и сухость во рту.
Вентиляция в коровнике способна решить эти проблемы. Регулярное поступление чистого воздуха значительно улучшает условия пребывания скота в помещении. Быстрый вывод углекислого газа и аммиака улучшает состояние, как коров, так и обслуживающих их людей.
КАК РАССЧИТАТЬ НЕОБХОДИМУЮ МОЩНОСТЬ ВЕНТИЛЯЦИИ?
Для того чтобы спроектировать и установить эффективную вентиляционную систему в коровнике, необходимо учесть несколько факторов:
Расчёт вентиляции в коровнике
- Размер помещения – для того, чтобы вентиляция была достаточной для поддержания необходимого микроклимата, нужно учитывать объем воздуха, который нуждается в очистке.
- Высота потолка – некоторые конструкции вентиляции не могут быть установлены на низкий потолок, поэтому коровники проектируются с уклоном кровли 40%.
- Климатические условия – в разных регионах есть разные температурные режимы. Логично, что системы притока воздуха, которые приемлемы в южных городах, могут оказаться совершенно неэффективными и неподходящими для более холодных районов.
- Особенности потоков ветра – чтобы не возникло излишней продуваемости помещений, сквозняков, а также обратной тяги, необходимо детально изучить направления ветра, присущие местности.
Изучив все эти параметры, можно смело составлять проектный план вентиляции. Это обеспечит гарантированную эффективность и достаточность системы.

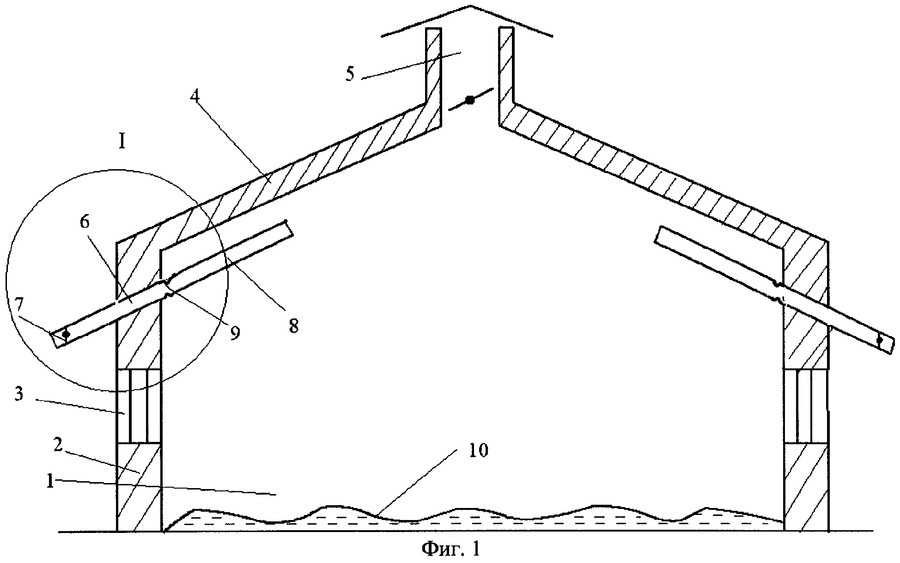

ЕСТЕСТВЕННАЯ ВЕНТИЛЯЦИЯ КОРОВНИКА
Естественный тип вентиляции
Смена воздуха при естественной вентиляции происходит благодаря отверстиям в конструкции коровника. Через потолок выводится теплый влажный использованный воздух, а проемы в стенах служат для притока свежего.
Плюсы вентиляционной системы:
-возможность самостоятельной установки системы, так как механизм монтажа довольно простой.
-низкая цена на элементы конструкции.
-надежность и долговечность.
ОБОРУДОВАНИЕ ДЛЯ ВЕНТИЛЯЦИИ КОРОВНИКОВ
Для усовершенствования системы естественного оттока и притока воздуха было разработано оборудование, делающее процесс более эффективным и удобным:

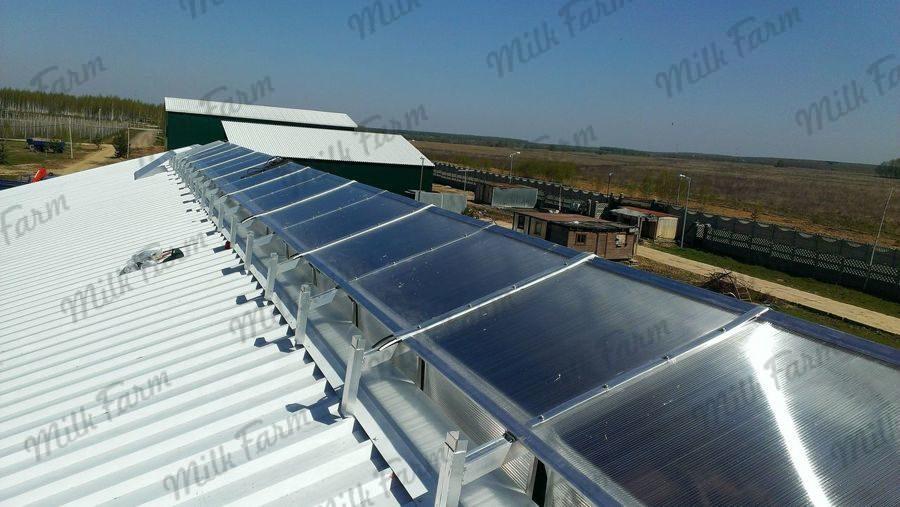

1. Свето-аэрационный конек.
Свето-аэрационный конек – это конструкция, которая устанавливается на крышу коровника. Полупрозрачный поликарбонат обеспечивает освещение помещения без использования электроприборов, а элементы конструкции сделаны так, что благодаря им обеспечивается отток использованного грязного влажного воздуха
2. Подъемные вентиляционные шторы.
Вентиляционные шторы – это оборудование, которое устанавливается на проемы в стене здания. За счет движения штор регулируется приток воздуха.
Эти элементы значительно улучшают микроклимат помещения и обеспечивают больший комфорт по сравнению с естественной вентиляцией.
Компания «ПМ-Комплект» занимается производством и монтажом оборудования для вентиляции коровников, а именно вентиляционных штор (рулонных и секционных) и свето-аэрационных коньков.
нормы воздухообмена и порядок обустройства вентсистемы
От правильно организованных условий оборудования коровника, зависит самочувствие, здоровье животных, привес, приплод и величина удоев. Грамотно организованная вентиляционная система поддерживает внутри помещения оптимальный микроклимат. Это особенно важно, если в помещении нет окон или недостаточная циркуляция воздуха. Без грамотной организации системы вентиляции в подобном коровнике зимой животные мерзнут, а летом им жарко. В неблагоприятных условиях, животные чувствуют дискомфорт, испытывают стресс, начинают болеть, снижается качество молока, а также объемы надоя.
Типы вентиляционных систем
Система кондиционирования не должна допускать сквозняков, которые могут навредить здоровью животных. Чтобы не появился сквозняк, при проведении ремонта, все щели закрывают, утепляют постройку и проводят ремонт перегородок. Затем проветривают, далее — проводят дезинфекцию помещения.
Система вентиляции может быть:
- Естественная. Такой способ вентиляции организуется благодаря грамотной планировке помещения при возведении коровника. Приток воздуха происходит сквозь имеющиеся окна из поликарбоната для коровника и входные двери. Отвод отработанного, спертого воздуха происходит сквозь крышу. Чтобы внутрь не попадала пыль, вентиляционные отверстия закрывают фильтрационными крышками. К преимуществам данного вида воздухообмена относят отсутствие излишних затрат на энергоснабжение и простоту монтажа.
- Сложность расчета мощности притока воздуха;
- Невозможность коррекции влажности;
- Возникновение застойных зон;
- Зависимость микроклимата коровника от погодных условий.
- Использовать такой способ кондиционирования допустимо при содержании скота в малых фермерских хозяйствах
- Принудительная. Это система автоматического контроля воздухообмена в постройке. При ее оборудовании, внутри коровника устанавливают горизонтальные или потолочные вентиляторы и клапаны, обеспечивающие коровам приток свежего воздуха. Ее устанавливают на фермах, содержащих не менее десяти голов скота. Работает система от электросети.
К преимуществам относят:- Быструю скорость воздухообмена;
- Выводы появляющегося неприятного запаха;
- Нет зон застоя воздуха;
- Автоматизированное кондиционирование;
- Регулирование влажности, поддержание необходимой температуры внутри сооружения.
- Смешанная. При использовании такого типа вентиляции, воздух поступает в коровник через двери, окна, а отток – вентиляционными устройствами. Смешанную систему используют в крупных хозяйствах, где содержится выше 50 голов скота.
Смешанная вентиляция уменьшает затраты на электроосвещение коровников. Ее часто используют в теплое время года, пока коровы пасутся. В дневное время сооружение просушивают и проветривают при открытых окнах, а ночью — включают вентиляторы.
Это система автоматического контроля воздухообмена в постройке. При ее оборудовании, внутри коровника устанавливают горизонтальные или потолочные вентиляторы и клапаны, обеспечивающие коровам приток свежего воздуха. Ее устанавливают на фермах, содержащих не менее десяти голов скота. Работает система от электросети.
Ее часто используют в теплое время года, пока коровы пасутся. В дневное время сооружение просушивают и проветривают при открытых окнах, а ночью — включают вентиляторы.
Какие бывают вентиляторы для коровников
При установке системы кондиционирования используют оборудование следующих типов:
- Горизонтальные – устройства оборудуют в сооружениях большой площади под потолком. Вентилятор имеет большие габаритны, оснащен лопастями, которые перемещают и выводят массу потоков воздуха для его равномерного распределения. Оборудование не провоцирует возникновение сквозняков, работает бесшумно. Его можно монтировать вместе с вентиляционной шторой и световым коньком. Приток кислорода, который обеспечивает вентилятор, благотворно влияет на самочувствие животных. В остающихся сухими стойлах, не возникает сырость или плесень. Управление агрегатом происходит с панели.
- Вертикальные – разгонные агрегаты, создающие поток воздушной массы по периметру строения. Конструкция подвешивается на растяжках под углом над проходами или над стойлами. Шаг развешивания – 20 м, высота -2,5 м. Лопасти выполнены из нержавейки или оцинкованной стали. Двигатель мощный, способен обеспечить бесперебойное кондиционирование даже в жаркое время.
Конструкция подвешивается на растяжках под углом над проходами или над стойлами. Шаг развешивания – 20 м, высота -2,5 м. Лопасти выполнены из нержавейки или оцинкованной стали. Двигатель мощный, способен обеспечить бесперебойное кондиционирование даже в жаркое время.
Нормы воздухообмена при устройстве коровника
Выбор системы вентиляции зависит от:
- Размера и расположения хозяйственной постройки;
- Высоты потолков;
- Климатических условий региона;
- Аэродинамических свойств воздушных потоков.
Расчет нормы воздухообмена зависит от показаний температуры воздуха в коровнике, степени влажности, а также текущего времени года и количества постигаемого кислорода. Зона для одной особи не должна быть меньше 6 м2, а высота потолка — 2,5 м. Отдельно обустраивают зону для отелившихся телок с телятами, зону хранения необходимого оборудования по уходу за животными.
Монтаж системы вентиляции и схема устройства
Система кондиционирования имеет особенности конструкции, от которых зависит способ их установки. Неправильная установка кондиционирования может привести к переохлаждению или перегреву поголовья. Неотрегулированная работа оборудования вызывает снижение иммунитета, уменьшение надоя, а также болезни.
- Классической схемой кондиционирования является потолочно-притяжная вентиляция. Приточные воздуховоды устанавливают на стенах, близко к потолку. Они необходимы для поступления свежего воздуха с улицы. Вытяжные шахты, через которые выходит спертый воздух, устанавливают по центру кровли на протяжении длины коровника.
- Шторы из полимерных материалов, используемые для приточного типа вентиляции. Регулирование климатических условий происходит при поднятии или опущении штор.
- Вентиляционные шахты для кондиционирования применяют в неотапливаемой постройке. Это длинные трубы большого диаметра, один конец которых выходит наружу здания. Наружную часть закрывают для того, чтобы осадки не попали внутрь.
Это длинные трубы большого диаметра, один конец которых выходит наружу здания. Наружную часть закрывают для того, чтобы осадки не попали внутрь.
Потолочные вентиляторы имеют разные габариты и размеры, а также различаются по месту установки. Автоматизированное управление позволяет регулировать уровень влажности и поддерживать комфортную температуру воздуха, создавая идеальный микроклимат для содержания коров.
Вентиляция конюшни
| Агдекс#: | 717/460 |
|---|---|
| Дата публикации: | 07/2010 |
| Заказ#: | 10-059 |
| Последнее рассмотрение: | январь 2019 г. |
| История: | Заменяет OMAFRA Информационный бюллетень Вентиляция конюшни , Заказ № 09-031 |
| Написано: | Х. Хаффман — инженер/OMAFRA |
Версия PDF — 659 КБ
В рамках предоставления доступного
обслуживания клиентов, пожалуйста, напишите сельскохозяйственную информацию
Контактный центр (ag.
Содержание
- Что такое хорошее качество воздуха для лошадей?
- Для чего нужна хорошая вентиляция?
- Как работает система вентиляции?
- Система естественной вентиляции
- Холодильные боксы с естественной вентиляцией
- Теплые коровники с естественной вентиляцией
- Вентиляционный коровник
- Дополнительная информация
Здоровье животных очень важно для владельцев лошадей и хорошее качество воздуха
имеет важное значение для сведения к минимуму проблем со здоровьем органов дыхания. Хороший воздух
качество начинается с хорошей системы вентиляции, которая также помогает защитить
конструкция конюшни от повреждения влагой за счет уменьшения образования конденсата.
Что такое хорошее качество воздуха для лошадей?
Лошади чувствуют себя более комфортно в хорошо проветриваемых коровниках с хорошей температура и влажность воздуха в коровнике, а также небольшое количество загрязняющих веществ в воздухе и Черновики.
Температура воздуха в коровнике зависит от времени года и видов, возраст и вес лошадей. Диапазон температур от 10°C до 24°С можно считать оптимальной; избегать резких изменений в температура воздуха часто важнее фактической температуры.
Влажность воздуха в коровнике также важна. Очень сухой воздух (низкий относительный
влажность) сушит слизистую оболочку носа лошади и может быть источником
проникновение пыли и патогенов в дыхательную систему лошади.
Очень влажный воздух (высокая относительная влажность) в сочетании с низкой температурой воздуха
может снизить изоляционные свойства шерстяного покрова лошади.
Очень
влажный воздух в сочетании с высокой температурой воздуха может создавать влажность
налипание и капание на поверхности строительных материалов внутри
лошадь, что может привести к преждевременному износу. Относительная влажность
в конюшнях должно быть в пределах 60–70%.
Пыль, патогены и газы от корма, подстилки, навоза и сами лошади влияют на качество воздуха. Частицы пыли в воздухе могут поражать органы дыхания и передавать возбудителей. Газы такие в виде аммиака (NH 3 ) и сероводорода (H 2 S) образуют кислоты, которые обжигают дыхательные пути. Хорошо вентилируемая лошадь в сарае не должно быть повышенного уровня влажности или газов.
Лошади, как и люди, не любят сквозняков.
Скорость воздуха может создавать дискомфорт, когда холодный воздух дует прямо
на лошадь. Хотя важно постоянно иметь свежий воздух
входя в конюшню в течение всего года, она должна быть распределена
равномерно, чтобы свести к минимуму резкие перепады температуры и сквозняки.
Для чего нужна хорошая вентиляция?
Первая цель вентиляционной системы — заменить теплые, влажные, пыльный и вонючий воздух в коровнике с соответствующим количеством свежий воздух. Зимой скорость вентиляции 12–19л/с (25–40 CFM, или кубических футов в минуту) на одну размещенную лошадь. Летом, необходима скорость вентиляции до 142 л/сек (300 CFM) на лошадь. чтобы температура воздуха в коровнике не повышалась.
Вторая цель вентиляционной системы – обеспечить хороший воздухообмен распределение по всему коровнику, чтобы он мог заменить теплую, влажный, пыльный, вонючий воздух со свежим воздухом, чтобы избежать «застойных воздушных карманов» в пространстве (рис. 1).
Рисунок 1. Хорошая система распределения воздуха отводит лишнее тепло и влагу,
минимизируя загрязнение воздуха и сквозняки.
Как работает система вентиляции?
Воздух обладает двумя очень важными свойствами, которые необходимо понимать прежде чем вы сможете правильно спроектировать и эксплуатировать систему вентиляции коровника.
Влагоудерживающая способность
Воздух обладает способностью удерживать влагу в форме водяного пара.
количество влаги, удерживаемой фиксированным объемом воздуха (относительная влажность,
или RH) увеличивается по мере повышения температуры этого воздуха. Например,
холодный наружный воздух обладает очень малой влагоудерживающей способностью, тогда как
теплый воздух обладает значительно большей влагоемкостью. Для
каждые 10°C повышение температуры воздуха, влагоудерживающая способность
воздуха удваивается (приблизительно). Эта уникальная особенность воздуха позволяет
проектировщик вентиляции для нагрева поступающего наружного свежего воздуха, чтобы
что он может впитывать или «впитывать» выдыхаемую лошадьми влагу.
Если отопление слабое или отсутствует, как при естественной вентиляции
системе требуется обмен большого объема воздуха для удаления избытка
влаги, производимой лошадьми и общей деятельностью. Однако,
если добавляется тепло, требуется лишь небольшое количество свежего воздуха, чтобы
удалить влагу.
Термическая плавучесть воздуха
Плавучесть – это тенденция теплого воздуха подниматься вверх. Теплый воздух меньше
плотнее холодного воздуха, поэтому он легче. Этот принцип хорошо работает
в системах естественной вентиляции, где более теплый воздух коровника вызывает
теплом тела лошади, позволяет подняться и выдохнуться в пике
вентиляционное отверстие или дымоход, несущий вдыхаемую влагу и активные газы
с этим. Чем больше разница температур внутри
амбар и снаружи амбара, тем больше подъемная сила или выталкивающая сила
чтобы выпустить этот грязный воздух.
Если вход свежего воздуха плохо спроектирован,
холодный поступающий замещающий воздух падает на пол и создает
значительные сквозняки в осенне-зимне-весенний период. Плавучесть
не эффективен в теплую погоду, так как очень низкая температура
разница внутри и снаружи. Для этих условий естественным
вентиляция зависит от летнего бриза для удаления влаги, тепла и запахов
и активные газы.
Система естественной вентиляции
Система естественной вентиляции использует плавучесть воздуха и эффекты ветра для перемещения воздуха (рис. 2). Системы естественной вентиляции тише вентиляторных систем и обеспечивают больше дневного света, но требуют больше управления для поддержания постоянной температуры и качества воздуха внутри конюшни.
Рисунок 2. Системы естественной вентиляции основаны на тепловых свойствах плавучести.
воздуха для удаления тепла, влаги и загрязнителей воздуха из
сарай в холодные месяцы.
Ключевым моментом для системы естественной вентиляции является строительство ориентация. Длина здания должна быть перпендикулярна господствующий ветер. Препятствия вокруг коровника мешают свежему движение воздуха, особенно когда они расположены на расстоянии В 10 раз больше высоты конька конюшни. Если препятствия нельзя удалить, используйте искусственную вентиляцию легких.
Еще одна проблема с системами естественной вентиляции – конденсация.
на строительных поверхностях. Когда теплый влажный воздух поднимается вверх, чтобы удалить
вне амбара, он соприкасается с холодными поверхностями
крыша, образуя конденсат. Капли воды капают с крыши
может повредить строительные компоненты и неудобен для лошадей
и рабочие.
Коровники с естественной вентиляцией должны быть соответствующим образом спроектированы с точки зрения плотности животных и высоты крыши, чтобы обеспечить тепловую плавучесть происходить (табл. 1).
| Ширина здания | |||
|---|---|---|---|
| 10 м | 20 м | 30 м | |
| Отверстие в боковой стенке (мм) | 300 | 600 | 900 |
| Проем карниза (мм) | 75 | 100 | 150 |
| Отверстие паза конька (мм) | 150 | 200 | 300 |
Холодильные боксы с естественной вентиляцией
Холодильные боксы представляют собой неотапливаемые помещения, часто с открытой передней боковой стенкой
или конец.
Они требуют серьезного управления, чтобы отрегулировать вентиляцию.
отверстия для предотвращения сквозняков и образования конденсата. Часто эти сараи
не изолированы или имеют минимальную изоляцию для предотвращения образования конденсата.
Их основная задача состоит в том, чтобы обеспечить достаточный приток свежего воздуха к
контролировать влажность, не создавая холодных сквозняков.
Холодные коровники имеют:
- открытый конек, который никогда не закрывается, чтобы было немного теплее, влажный воздух для подъема и выхода
- небольшой карниз для подачи свежего воздуха в верхнюю часть боковая стенка, подальше от животных, чтобы уменьшить возможность сквозняка и максимизировать распределение воздуха
- большие вентиляционные двери вдоль обеих боковых стенок для дополнительного движение воздуха, которое может быть откидными стеновыми панелями, регулируемыми шторами или раздвижные панели, которые будут управляться либо вручную, либо автоматически, в зависимости от погодных условий
Во избежание проблем с конденсацией важно, чтобы нижняя сторона
стальной кровли покрыта изоляцией минимум RSI 0,7 (R-4)
в качестве каплеуловителя.
Во многих амбарах боковые стены облицованы
минимальная изоляция для дальнейшего уменьшения конденсации и обеспечения
чуть более теплая среда. Строительный подрядчик может помочь выбрать
и установите надлежащую изоляцию, чтобы уменьшить конденсацию и влажность
накопление.
Теплые конюшни с естественной вентиляцией
Многие конюшни полностью изолированы для обеспечения более комфортного проживания. среда как для лошадей, так и для персонала. Если нет дополнительного тепла добавлен, полностью изолированный коровник может работать при 5°C–10°C теплее, чем на улице, но зимой может достигать точки замерзания погода. Чтобы предотвратить замерзание, установите систему обогрева, а не уменьшение или устранение вентиляции.
Вентиляционные отверстия в боковых стенках аналогичны тем, которые используются для
системы естественной вентиляции с добавлением теплоизоляционных панелей
или форточки оконного типа с двойным остеклением.
Вместо непрерывного пика
вентиляционные, такие амбары оборудованы одним или несколькими дымоходами для вытяжки.
Если в сарае есть чердак или чердак для хранения корма, утеплите его.
дымоход не ниже RSI 1,8 (R-10), полностью удлинить его через
чердак или чердак и выйти из него через козырек в виде закрытой шахты.
Это предотвращает проблемы с конденсацией, а также последующее ухудшение качества.
качества корма и строительной структуры.
Дымоходы, показанные на рис. 2, имеют размеры 600 мм x 600 мм (2 фута x
2 фута) в одноэтажных коровниках и 1200 мм x 1200 мм (4 фута x 4
футов), из практических соображений, в двухэтажных сараях. Укажите общую
мощность вытяжного вала 0,5–1,0 % от площади пола коровника.
Регулирующая заслонка с возможностью закрытия 90%, расположенная в верхней части
дымохода будет держать дымоход наполненным теплым воздухом, предотвращая
холодные сквозняки.
Заслонка обычно управляется вручную тросом.
Для летнего содержания лошадей внутри, значительно больше боковой стенки проем (5%–10% площади пола коровника) требуется, чтобы свежий воздух в виде летних бризов в одну сторону или торцевой и вытяжной это с другого конца. Двери и окна обеспечивают дополнительный приток воздуха отверстия необходимы, но все же должны быть обеспечены меры для предотвращения сквозняков в ночью или во время грозы.
Вентиляционный коровник
В коровниках с вентиляторной вентиляцией осуществляется воздухообмен и распределение
механически. Полностью изолируйте сарай как минимум до RSI 3,5 (R-20).
Поскольку каждый вентилятор создает в помещении небольшой вакуум, все отверстия
в конструкцию (включая щели вокруг окон и дверей) становятся
струи воздуха и, вероятно, сквозняки. По этой причине это
важно, чтобы был обеспечен правильно сконструированный воздухозаборник и чтобы
поступающий воздух нагревается как можно быстрее, чтобы удалить его
сквозняковый потенциал и повысить его влагоудерживающую способность до
достигая лошадей и/или вытяжных вентиляторов.
Другими словами, сделать
входящий воздух выполняет некоторую работу за вас, прежде чем выпустить его в
атмосфера.
Вытяжные вентиляторы
Диапазон необходимой вентиляции на одну лошадь составляет от 25 CFM зимой до 300 CFM в теплую погоду. Если не будет больше чем 15 лошадей в конюшне, выберите самую маленькую из имеющихся в продаже вентилятор (примерно 300 CFM) в качестве базовой скорости вентиляции и обеспечивают достаточно дополнительного тепла для поддержания этого уровня непрерывного воздухообмен зимой. Эта более высокая скорость необходима, поскольку качество воздуха является функцией скорости воздухообмена, а не лошадиное население.
В идеале проектировщики вентиляции должны предусмотреть не менее двух
изменений в час, чтобы гарантировать хорошее качество воздуха. Однако многие сараи
ограничены одной сменой воздуха в час для минимизации затрат на отопление.
При типичной плотности посадки в конюшне зимняя скорость вентиляции
40 CFM на лошадь (двойной минимум) — это один воздухообмен в час.
Поскольку важно обеспечить разумную последовательность вентиляции этапы или шаги между зимним минимумом и летним максимумом, использование не менее двух вытяжных вентиляторов с двухскоростным или регулируемым числом оборотов функция необходима. Хороший выбор для коровников, содержащих менее 15 лошадей — это пара вентиляторов с регулируемой скоростью, каждый мощностью от 142 л/сек до 472 л/сек (300–1000 куб. футов в минуту). Управляйте этим вентиляторы автоматически с датчиком температуры для поддержания желаемого температура коровника. Поставщик вентиляционного оборудования может помочь с подбор и правильный монтаж вытяжных вентиляторов.
Воздухозаборники
Воздухозаборники представляют собой щелевые отверстия в верхней части боковой стенки
снаружи или через потолок из приточного чердачного помещения
или воздуховод.
Некоторые компании предлагают этот тип воздухозаборника как предварительно изготовленный.
единицы измерения. В качестве воздухозаборника можно использовать окна, если они
хорошо управляемый. Проблема с использованием окон заключается в том, как часто они
должны корректироваться по мере изменения температуры или ветра и их
склонность к созданию сквозняков для лошадей в соседних стойлах.
Обеспечьте 0,2 м 2 (2 фута 2 ) впускного отверстия для
требуется каждые 472 л/с (1000 CFM) воздухообмена.
Некоторые существующие двухэтажные амбары уже достаточно «дырявые» и легко
обеспечить объем свежего воздуха, необходимый для осенне-зимне-весенней вентиляции
без установки специальных воздухозаборников. Задача с этими
амбары предотвращают сквозняки от этой инфильтрации воздуха. внутренний
система воздуховодов может смешивать достаточно воздуха коровника с этой инфильтрацией
воздуха для создания смешанной воздушной смеси, которая устраняет проблему сквозняка.
В некоторых конюшнях используется система вентиляции с воздуховодами,
равномерное распределение свежего воздуха по всему коровнику (рис.
3). С этой системой и герметичным коровником свежий воздух допускается
в одном конце коровника через моторизованные жалюзи или другие отверстия,
смешивают с воздухом амбара и распределяют по длине
коровник через воздуховод с отверстиями, разнесенными по одной или обеим сторонам
воздуховода. Эти воздуховоды изготавливаются из фанеры или пластика.
бортовые материалы. Некоторые из этих воздуховодов изолированы для дальнейшего уменьшения
конденсации, но в этом нет необходимости, если воздушная смесь
Достаточно тепло. В идеале эти воздуховоды имеют откидное дно, позволяющее
периодическая очистка от пыли и грязи. Некоторые компании пробовали пыль
фильтры на воздуховодах, но ежедневная очистка делает их нецелесообразными.
Дополнительным преимуществом системы воздуховодов является то, что она равномерно распределяет
дополнительное отопление по всему коровнику.
Рисунок 3. Усиление циркуляции воздуха с помощью жесткого воздуховода с вентилятором и распределением воздуха отверстия.
Дополнительное отопление
Если конюшня должна поддерживаться при температуре выше нуля, дополнительное отопление
требуется. В конюшне недостаточно лошадей для производства
достаточно тепла, чтобы держать коровник достаточно теплым, сохраняя при этом
не менее одного воздухообмена в коровнике в час. Гарантировать
коровник надлежащим образом изолирован и герметизирован (за исключением воздухозаборников)
и желаемая рабочая температура, установленная для определения
необходимое количество тепла. Чем выше желаемая температура,
тем выше стоимость эксплуатации объекта.
Продажа и выставочные коровники
часто нагревают, чтобы препятствовать росту зимнего волосяного покрова или стимулировать
выпадение волос. Для большинства конюшен рабочая температура
10°C является довольно распространенным явлением и минимизирует затраты на отопление. Рассчитать
особые требования к отоплению для каждой конюшни, но руководство для
достаточно хорошо изолированный коровник с нормальной скоростью вентиляции
500–1000 ватт на лошадь (1700–3400 БТЕ/ч/лошадь).
Иногда для этой цели используют нагнетательный электрический тепловентилятор.
но более экономичные тепловентиляторы, работающие на пропане или природном газе
набирают популярность. Другие варианты включают в себя обычную систему с принудительной подачей воздуха.
печь или водогрейный котел, расположенный в отдельном помещении.
Обратитесь к поставщику систем вентиляции и отопления за помощью в проектировании.
и правильный уход за печью.
Контроль и мониторинг вентиляции
Большинство поставщиков вентиляции предлагают электронный контроллер, блокирует вентиляторы и систему отопления. Это гарантирует система отопления выключена до увеличения скорости вентиляции чтобы отопление работало с минимальной вентиляцией. Этот тип контроль необходим для ограничения затрат на отопление. Найдите контроллер вне легкой досягаемости, чтобы предотвратить несанкционированное изменение желаемого настройки.
Используйте основные инструменты мониторинга для проверки окружающей среды коровника. Минимум-максимум
термометр показывает колебания температуры, которые испытывает конюшня.
Уровень влажности можно контролировать с помощью пращевого психрометра или
электронный гигрометр. Дымовые карандаши используются для проверки движения воздуха.
и вероятность сквозняков в конюшне. Различные уровни газа,
такие как аммиак и двуокись углерода, измеряются с помощью обнаружения газа
трубы. Эти устройства доступны через научные или безопасные
компании снабжения.
Дополнительная информация
OMAFRA ‘s Вентиляция для животноводства и птицеводства ,
Публикация 833 — отличный источник информации о дизайне.
и установка систем вентиляции для сельскохозяйственных работ.
Он предлагает хорошие примеры проектирования и расчетов. Здание фермы
подрядчики, поставщики вентиляции и инженеры-консультанты могут
оказывать техническую помощь по проектированию системы вентиляции
и установка. При планировании обязательно предусмотрите вентиляцию.
конюшня, чтобы свести к минимуму проблемы со здоровьем органов дыхания и поддерживать
хорошее качество воздуха для ваших лошадей и рабочих.
Система трубчатой вентиляции — J&D Manufacturing
| Деталь — | Детали |
|---|---|
| 12-дюймовый трубчатый вентилятор с защитным кожухом, однофазный | |
| ВТГВ12П12А | Трубчатый вентилятор с защитным кожухом 12 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 1200 куб. футов в минуту, прямой привод, полипропиленовая опора с 8 лопастями |
| 16-дюймовый трубчатый вентилятор с защитным кожухом, однофазный | |
| ВТГВ16П19А | Трубчатый вентилятор с защитным кожухом 16 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 1900 куб. футов/мин, прямой привод, полипропиленовая опора с 4 лопастями |
| ВТГВ16П22А | Трубчатый вентилятор с защитным кожухом 16 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 2200 куб. футов в минуту, прямой привод, полипропиленовая опора с 3 лопастями |
| ВТГВ16П27А | Трубчатый вентилятор с защитным кожухом 16 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 2700 куб. футов в минуту, прямой привод, полипропиленовая опора с 6 лопастями |
| 20-дюймовый трубчатый вентилятор с защитным кожухом, однофазный | |
| ВТГВ20П33А | Трубчатый вентилятор с защитным кожухом 20 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 3300 куб. |
| ВТГВ20П35А | Трубчатый вентилятор с защитным кожухом 20 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 3 500 куб. 0006 |
| ВТГВ20П39А | Трубчатый вентилятор с защитным кожухом 20 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 3900 куб. футов в минуту, прямой привод, полипропиленовая опора с 4 лопастями |
| 24-дюймовый трубчатый вентилятор с защитным кожухом, однофазный | |
| ВТГВ24П41А | Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 4100 куб. футов в минуту, прямой привод, полипропиленовая опора с 3 лопастями |
| ВТГВ24А45А | Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 4500 куб. футов в минуту, прямой привод, 3 лопасти, алюминиевая опора |
| ВТГВ24П50А | Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 5 000 куб. |
| ВТГВ24П56А | Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 5600 куб.0006 |
| ВТГВ24П61А | Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 6 100 куб. футов в минуту, прямой привод, полипропиленовая опора с 4 лопастями |
| ВТГВ24П65А | Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 6 500 куб. |
| ВТГВ24П72А | Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 7 200 куб. футов в минуту, прямой привод, полипропиленовая опора с 4 лопастями |
| 24-дюймовый трубчатый вентилятор с защитным кожухом, трехфазный | |
| ВТГВ24П41А-3 | Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 4 100 куб. футов в минуту, прямой привод, полипропиленовая опора с 3 лопастями |
| ВТГВ24П44А-3 | Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 4400 куб.0006 |
| ВТГВ24П47А-3 | Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 4700 куб. футов в минуту, прямой привод, полипропиленовая опора с 4 лопастями |
| VTGW24P53A-3 | Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 5300 куб. футов в минуту, прямой привод, полипропиленовая опора с 4 лопастями |
| ВТГВ24П60А-3 | Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 6 000 кубических футов в минуту, прямой привод, полипропиленовая опора с 4 лопастями |
| ВТГВ24П64А-3 | Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 6 400 куб. 0006 |
| ВТГВ24П72А-3 | Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 7 200 куб. футов в минуту, прямой привод, полипропиленовая опора с 4 лопастями |
| 30-дюймовый трубчатый вентилятор, однофазный | |
| ВТГ30А63А | Трубчатый вентилятор 30 дюймов, 230 В, 1 фаза, 1 УЗИП, 6 271 куб. фут/мин, прямой привод, 3 лопасти, алюминиевая опора |
| ВТГ30А69А | Трубчатый вентилятор 30 дюймов, 230 В, 1 фаза, 1 УЗИП, 6 866 куб. футов в минуту, прямой привод, 3 лопасти, алюминиевая опора |
| ВТГ30А74А | Трубчатый вентилятор 30 дюймов, 230 В, 1 фаза, 1 УЗИП, 7 351 куб. фут/мин, прямой привод, 3 лопасти, алюминиевая опора |
| 30-дюймовый трубчатый вентилятор, трехфазный | |
| ВТГ30А62А-3 | Трубчатый вентилятор 30 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 6 235 куб. футов в минуту, прямой привод, 3 лопасти, алюминиевая опора |
| ВТГ30А67А-3 | Трубчатый вентилятор 30 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 6 692 кубических футов в минуту, прямой привод, 3 лопасти, алюминиевая опора |
| ВТГ30А73А-3 | Трубчатый вентилятор 30″, 230/460 В, 3 фазы, 1 УЗИП, 7 254 куб. фут/мин, прямой привод, 3 лопасти, алюминиевая опора |
| 36-дюймовый трубчатый вентилятор, трехфазный | |
| ВТГ36ГА86А-3 | Трубчатый вентилятор 36 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 8600 куб. футов в минуту, ременный привод, 4 лопастных оцинкованных стойки |
| ВТГ36ГА92А-3 | Трубчатый вентилятор 36 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 9 200 куб. футов в минуту, ременный привод, 4 лопастных оцинкованных стойки |
| ВТГ36ГА96А-3 | Трубчатый вентилятор 36 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 9 500 куб. футов в минуту, ременный привод, 4 лопастных оцинкованных стойки |
| ВТГ36ГА103А-3 | Трубный вентилятор 36 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 10 300 куб. футов в минуту, ременный привод, 4 оцинкованных лопасти стойки |
| ВТГ36ГА112А-3 | Трубчатый вентилятор 36 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 11 200 куб. футов в минуту, ременный привод, 4 лопастных оцинкованных стойки |
| ВТГ36ГА112А-3 | Трубчатый вентилятор 36 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 12 100 куб. футов в минуту, ременный привод, 4 лопастных оцинкованных стойки |
Деталь №
VTGW12P12A
12-дюймовый трубчатый вентилятор с защитным кожухом, однофазный
Детали
Трубный вентилятор с защитным кожухом 12 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 1200 куб.
#
VTGW16P19A
16 «Вентилятор трубки с вытена Стойка
Артикул №
VTGW16P22A
16-дюймовый трубчатый вентилятор с защитным кожухом, однофазный
Детали
Трубчатый вентилятор с защитным кожухом 16 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 2200 куб. футов в минуту, прямой привод, 3 полипропиленовых винта с лопастями
Деталь №
VTGW16P27A
900 50 16-дюймовый трубчатый вентилятор с погодой Кожух, однофазныйДетали
Трубчатый вентилятор с защитным кожухом 16 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 2700 куб. футов в минуту, прямой привод, 6 лопастных полипропиленовых опор
Деталь №
VTGW20P33A 9005 3
20″ Трубчатый вентилятор с защитным кожухом, однофазный
Детали
Трубчатый вентилятор с защитным кожухом 20 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 3300 куб.0053
Деталь №
VTGW20P35A
20-дюймовый трубный вентилятор с защитным кожухом, однофазный
Детали
Трубный вентилятор с защитным кожухом 20 дюймов, 115/230 В, 1 фаза, 1 УЗИП, 3500 CFM, прямой привод, 3 Blade-Poly Prop
Деталь №
VTGW20P39A
20-дюймовый трубчатый вентилятор с защитным кожухом, однофазный
Детали
Трубный вентилятор с защитным кожухом 20 дюймов, 115/230 В, 1 фаза, 1 УЗИП , 3900 кубических футов в минуту, Прямой привод, стойка с 4 лопастями
Деталь №
VTGW24P41A
24-дюймовый трубный вентилятор с защитным кожухом, однофазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 4100 куб.
#
VTGW24A45A
24-дюймовый трубный вентилятор с защитным кожухом, однофазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 4500 куб. футов в минуту, прямой привод, 3 алюминиевых лопасти гм Опора
Деталь №
VTGW24P50A
24-дюймовый трубчатый вентилятор с защитным кожухом, однофазный
Детали
Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 5000 куб. футов в минуту, прямой привод, 4 лопастных полипропиленовых винта
Деталь №
VTGW24P56A
900 50 24-дюймовый трубчатый вентилятор с погодой Кожух, однофазныйДетали
Трубчатый вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 5600 куб. футов в минуту, прямой привод, 4 лопастных полипропиленовых винта
Деталь №
VTGW24P61A 9005 3
24 дюйма Трубчатый вентилятор с защитным кожухом, однофазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 6 100 куб.
0053
Деталь №
VTGW24P65A
24-дюймовый трубный вентилятор с защитным кожухом, однофазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП, 6500 CFM, прямой привод, 4 Blade-Poly Prop
Деталь №
VTGW24P72A
24-дюймовый трубчатый вентилятор с защитным кожухом, однофазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 115/230 В, 1 фаза, 1 УЗИП , 7200 кубических футов в минуту, Прямой привод, стойка с 4 лопастями
Деталь №
VTGW24P41A-3
24-дюймовый трубчатый вентилятор с защитным кожухом, трехфазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 4100 куб. #
VTGW24P44A-3
24-дюймовый трубный вентилятор с защитным кожухом, трехфазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 4400 куб. футов в минуту, прямой привод, 4 лопасти -Poly Prop
Деталь №
VTGW24P47A-3
24-дюймовый трубчатый вентилятор с защитным кожухом, трехфазный
Детали
Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 4700 куб.
футов/мин, прямой привод, 4 лопастных полипропиленовых винта
Деталь №
VTGW24P53A-3
9 0050 24-дюймовый трубчатый вентилятор с защитным кожухом, трехфазныйДетали
Трубчатый вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 5 300 куб.
24-дюймовый трубчатый вентилятор с защитным кожухом, трехфазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 фазы, 1 УЗИП, 6000 куб.0053
Деталь №
VTGW24P64A-3
24-дюймовый трубный вентилятор с защитным кожухом, трехфазный
Детали
Трубный вентилятор с защитным кожухом 24″, 230/460 В, 3 фазы, 1 УЗИП, 6,4 00 куб. футов в минуту, прямой привод , 4 Blade-Poly Prop
Деталь №
VTGW24P72A-3
24-дюймовый трубчатый вентилятор с защитным кожухом, трехфазный
Детали
Трубный вентилятор с защитным кожухом 24 дюйма, 230/460 В, 3 РН, 1 СПД , 7 200 кубических футов в минуту, прямой привод, 4-лопастная полистойкая стойка
Деталь №
VTG30A63A
30-дюймовый трубчатый вентилятор, однофазный
Детали
Трубчатый вентилятор 30 дюймов, 230 В, 1 фаза, 1 УЗИП, 6 271 куб.
футов в минуту, прямой привод, 3 лопасти, алюминиевая опора
Деталь №
VTG30A69 A
Трубка 30 дюймов Вентилятор, однофазный
Детали
Трубчатый вентилятор 30 дюймов, 230 В, 1 фаза, 1 УЗИП, 6 866 куб. футов в минуту, прямой привод, 3 лопастных алюминиевых стойки
Деталь №
VTG30A74A
30 » Трубчатый вентилятор, однофазный
Детали
Трубчатый вентилятор 30″, 230 В, 1 фаза, 1 УЗИП, 7 351 куб. фут/мин, прямой привод, 3 лопасти, алюминиевая опора
Деталь №
VTG30A62A-3
30-дюймовый трубчатый вентилятор, трехфазный
Детали
Трубчатый вентилятор 30-дюймовый, 230/460 В, 3 фазы, 1 УЗИП, 6 235 куб. футов в минуту, прямой привод, 3 Лезвие-алюминиевая стойка
Деталь №
VTG30A67A-3
30-дюймовый трубчатый вентилятор, трехфазный
Детали
Трубчатый вентилятор 30-дюймовый, 230/460 В, 3 фазы, 1 УЗИП, 6 692 куб. футов в минуту, прямой привод, 3 лопасти-алюминий Опора
Деталь №
VTG30A73A-3
30-дюймовый трубчатый вентилятор, трехфазный
Сведения
Трубчатый вентилятор 30 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 7 254 кубических футов в минуту, прямой привод, 3 лопасти, алюминиевая опора
Деталь №
VTG36GA86A-3
Детали
Трубчатый вентилятор 36 дюймов, 230/460 В, 3 фазы, 1 УЗИП, 8600 куб.
