Вентилятор осевой вытяжной FAVORITE 4C D100 с обратным клапаном

Вентилятор осевой вытяжной FAVORITE 4C D100 с обратным клапаном

Вытяжной вентилятор Favorite 4C d100 выполнен в современном стиле, а его внешний вид способен подойти под любой дизайн интерьера. Его используют для очищения воздуха и оттока лишней влаги в жилых, бытовых и промышленных помещениях. В квартирах его устанавливают преимущественно на кухнях, в туалетах и гардеробных. Возможна потолочная либо настенная установка.

Это надёжный и долговечный прибор бытового использования. Корпус модели изготовлен из пластика белого цвета, который выдерживает прямое попадание солнечных лучей, хорошо противостоит перепадам температур и не трескается. Крепится этот вентилятор с помощью шурупов, устанавливается в воздуховоды диаметром 100 мм или в вентиляционные шахты.

Особенности:

Обратный клапан. Автоматический обратный клапан защищающий от обратной тяги,для предотвращения проникновения запахов,влаги из вентиляционного канала.



Преимущества:

• Современный дизайн и эстетичный внешний вид.
• Для постоянной или периодической вытяжной вентиляции санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Корпус и крыльчатка выполнены из высококачественного и прочного ABS-пластика, стойкого к ультрафиолету.
• Установлен двигатель на подшипниках скольжения.
• Двигатель оснащен защитой от перегрева.
• Крепление к месту монтажа осуществляется при помощи шурупов.

Производитель

Era

Страна бренда

Россия

Модель

Favorite Эра

Тип вентилятора

• осевой

Диаметр, мм

• 100 мм

Производительность max, м³/час

95 м³/час

Мощность max, Вт

16 Вт

Уровень шума max, дБ

35 дБ

Давление max, Па

31Па

Регулировка скорости

не поддерживает

Количество скоростей

Особенности

• защита от перегрева
• с обратным клапаном

Сила тока max, А

0. 07 А

Фаза / Напряжение, В

• 1f / 220V

Частота тока, Гц

50 Гц

Класс защиты

IP24

Способ монтажа

• настенный

Материал

• пластик

Материал решетки

пластик

Дизайн решетки

классическая

Форма

квадратная

Ширина, мм

162 мм

Высота, мм

168 мм

Длина, мм

80 мм

Вес, кг

0.55кг

Сроки поставки

3-5 рабочих дней

Хит продаж

нет

Найти похожие

Руководство пользователя (1.pdf, 2,702 Kb) [Скачать]

Свидетельство официального торгового дистрибьютора компании Благовест на 2022 Vent-Style (Свидетельство-партнера-Vent-Style-декабрь-2022.jpg, 146 Kb) [Скачать]

Сертификат (2.pdf, 1,374 Kb) [Скачать]

Свидетельство официального торгового дистрибьютора компании Благовест на 2022 (Свидетельство-партнера-Колодий-ЛП-декабрь-2022. jpg, 149 Kb) [Скачать]

Сертификат соответствия (3.pdf, 1,856 Kb) [Скачать]

Отказное письмо (5.pdf, 5,186 Kb) [Скачать]

Экспертное заключение №5 Электровентиляторы осевые канальные бытовые. (6.pdf, 8,497 Kb) [Скачать]

Свидетельство официального дистрибьютора «Благовест» (1.jpg, 3,449 Kb) [Скачать]

Свидетельство официального дистрибьютора «Благовест» 2 (2.jpg, 3,426 Kb) [Скачать]

Отзывы о Вентилятор осевой вытяжной FAVORITE 4C D100 с обратным клапаном

Вентилятор осевой вытяжной с обратным клапаном D 98 BREEZE 4C

Каталог товаров

Каталог товаров

Оплата заказа по номеру

Введите номер заказа для оплаты

Описание

Вентилятор осевой вытяжной с обратным клапаном BREEZE 4C. Лицевую панель легко снять и помыть, также просто убрать пыль с корпуса и крыльчатки. Во всех моделях вентиляторов BREEZE установлен малошумный обратный клапан. Опции -02, MR, MRH и TURBO представлены во всех размерах.

Под заказ: доставка до 7 дней 2105 ₽

Под заказ: доставка до 7 дней 2032 ₽

Под заказ: доставка до 7 дней 2018 ₽

Под заказ: доставка до 7 дней 2005 ₽

В наличии 2105 ₽

В наличии 2032 ₽

В наличии 2018 ₽

В наличии 2005 ₽

Характеристики

• Размеры

• Длина:

  74 мм

• Ширина:

  175 мм

• Высота:

  220 мм

• Размеры в упаковке

• Длина упаковки:

  185 мм

• Высота упаковки:

  95 мм

• Ширина упаковки:

  230 мм

• Вес, объем

• Вес нетто:

  0.3 кг

• Вес брутто:

  0.32 кг

• Другие параметры

• Производитель:

  Вент-М98

• Страна происхож.:

  Россия

• Торговая марка:

  Вент-М98

Отзывы

Пока никто не оставил отзыв о товаре.
Авторизуйтесь! И будьте первым!

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

• Возврат товара надлежащего качества
• Возврат и обмен товара ненадлежащего качества

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Вентилятор осевой вытяжной с обратным клапаном D 98 BREEZE 4C на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Вентилятор осевой вытяжной с обратным клапаном D 98 BREEZE 4C в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Сертификаты

Сертификат соответствия с 29.06.2022 по 28.06.2027.pdf

Статьи по теме

• Pinotex Base – основа основ
• Ремонт без пыли, грязи и шума за короткий срок
• Монтажный клей Quelyd Мастификс приклеит все
• Bostik — монтаж в удовольствие
• По фасаду встречают
• Резиновая краска ТМ Master Good — то, что Вам нужно
• Главное о лессировке – как защитить и покрасить дом в один приём
• Краски аэрозольные Coralino
• Антисептик ТОНОТЕКС Krona – высокая прочность покрытия
• «Жидкий Локер» NIP Ponace вы оцените по достоинству
• Marshall EXPORT 7 – для различных поверхностей
• Marshall для кухни и ванной – надежная защита поверхностей
• Прямо по ржавчине!
• ​Линейка Dulux Professional Bindo: системный подход к покраске
• Обновить интерьер без лишних усилий
• Bindo 3: в поисках универсального идеала
• Уход за комнатными растениями
• Садоводство с детьми — полезный досуг
• Забота о доме начинается с ТОНОТЕКС
• Будьте в плюсе с Pinotex Classic Plus

Обратные клапаны вентиляции бака — Winel

Обратные клапаны вентиляции танков

используются на всех судах для вентиляции балластных и пустых танков, предотвращая при этом любое загрязнение танков водой во время волнения на море.

В соответствии с Международной конвенцией о грузовой марке от 1966 года все танки на борту судов должны быть защищены от проникновения морской воды.

Компания Winel производит TVCV более 50 лет и имеет типовые одобрения всех основных классификационных обществ. Наша последняя разработка, новый алюминиевый CM, был сертифицирован в соответствии с сертификатом взаимного признания типа. Изготовленный из легкого алюминиевого сплава, стойкого к морской воде, этот TVCV выделяется своим дизайном и характеристиками. Воспользуйтесь лучшими TVCV на Winel.

TVCV RM ​​

Стальной обратный клапан вентиляции резервуара – тип RM
Размеры: DN40 – DN450
Стандарт фланцевого соединения: DIN 2576 PN10
Горячеоцинкованный и окрашенный изнутри.
Утверждение типа.

Опции:
– Другие фланцевые соединения
– Другая схема отверстий фланцев

TVCV CM

Алюминиевый вентиляционный обратный клапан – тип CM
Размеры: DN40 – DN450
Стандарт фланцевого соединения: DIN 2576 PN10 9
– Прочие фланцевые соединения

TVCV CMO

Обратный клапан вентиляции бака из алюминия – тип CMO
Размеры: DN40 – DN450
Стандарт фланцевого соединения: DIN 2576 PN10
Объем поставки включает изолирующие втулки
Сертификация типа

Опции:
– Другие фланцевые соединения

TVCV RMO

Стальной обратный клапан вентиляции резервуара – тип RMO
Размеры: DN40 – DN300
Стандарт фланцевого соединения: DIN 2576 PN10
Горячеоцинкованное погружением, а также окрашенное изнутри.
Утверждение типа.

Опции:
– Другие фланцевые соединения
– Другая схема отверстий фланца

TVCV BOLERO

Стальной обратный клапан вентиляции резервуара – тип Bolero
Размеры: DN40 – DN350
Стандарт фланцевого соединения: DIN 2576 PN10
Горячеоцинкованное погружением, а также окрашенное изнутри.
Утверждение типа.

Опции:
– Другие фланцевые соединения
– Другая схема отверстий фланцев

Контактная информация по обратным клапанам вентиляции бака

Для получения дополнительной информации о клапанах

обращайтесь по адресу: [email protected]

Отпечаток фотографии

Загрузки

для чего он нужен, виды, установка

Жители квартир в многоэтажных домах часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают в их помещения. Неприятная ситуация, с которой поможет справиться вентиляционный обратный клапан. Как он выглядит, как устроен и куда его ставить, мы и обсудим.

Содержание статьи

• 1 Что такое обратный клапан для вентиляции
• 2 Устройство и принцип действия
• 3 Неполадки, которые могут возникнуть
• 4 Виды
  • 4.1 Способ открытия 9009 8
  • 4.2 Формы механических клапанов
• 5 Клапан для вентиляции: куда и как ставить
  • 5.1 Установка на кухне с вытяжкой
  • 5.2 Для ванной и туалета

Что такое обратный клапан для вентиляции

При нормальной работе вытяжной вентиляции воздух перемещается из помещения на улицу. Вытяжные отверстия располагаются «в грязных или влажных» помещениях — ванной, кухне. Задача этой части вентиляционной системы – выводить запахи и лишнюю влагу на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении – попадает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением пытаются бороться.

Обратный клапан для вентиляции необходим для нормальной работы системы

Зачем бороться с обратной тягой? В случае с квартирами это чревато запахами от соседей, что очень неприятно. Если рассматривать частные дома, порции наружного воздуха в них снижают температуру зимой. Второй момент более опасный и неприятный – при обратной тяге котел может погаснуть, продукты горения (и угарный газ тоже) могут вернуться в помещение из дымохода. В любом случае, обратное движение воздушного потока – это некорректная работа вентиляционной системы и с этим явлением нужно бороться. Обратный клапан для вентиляции просто устанавливается, чтобы перекрыть движение воздуха в неправильном направлении.

Устройство и принцип работы

Обратный клапан для вентиляции чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом сегменте подвижно — обычно на оси — закреплен кусок материала (металла, пластмассы, слюды) подходящей формы. Это сам клапан. В закрытом состоянии он полностью закрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, необходимо настроить так, чтобы при возникновении обратного потока воздуха клапан закрывался.

Это обратные клапаны на трубу воздуховода

В трубу для вентиляции устанавливаются не только клапаны — есть варианты вентиляционной решетки и вентилятора. В случае вентиляционной решетки можно использовать тонкую пластиковую или слюдяную мембрану, которая крепится к решетке. Также имеется дроссельная заслонка и жалюзи. Клапан обратного воздуха на вытяжном вентиляторе может быть того же типа.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление воздушному потоку. В случае обратной тяги он закрывается, препятствуя попаданию в помещение посторонних запахов или холодного воздуха с улицы.

Неприятности, которые могут возникнуть

Вроде бы все ясно и логично: запахи в квартире очень неприятные. Опрокидывающая тяга в частном доме не менее неприятна, но и опасна. В принципе, при правильно рассчитанной системе таких явлений возникнуть не должно и с причинами их возникновения нужно бороться. Но не у всех есть возможности и ресурсы. Для вентиляции проще установить обратный клапан. Это правда, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию не значит решить проблему раз и навсегда. Вам придется следить за состоянием системы и мириться с минусами этого решения.

Просмотров

Клапан вентиляционный обратный может быть изготовлен из металла или пластика. Металл чаще всего оцинкованный, реже нержавеющая сталь. Также есть небольшая группа с пластиковым корпусом и металлической заслонкой – чаще всего называемая «комбинированный обратный клапан для вентиляции».

Клапан обратный для вентиляции из пластика и металла

Как выбрать по этому признаку? Просто. Выберите материал, из которого сделан воздуховод. Модели могут быть круглыми или квадратными. Здесь снова выбираем ту же форму, что и для существующих/планируемых. воздуховоды . К счастью, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открытия

Обратные клапаны можно открывать разными способами:

• Ручной … Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не очень удобно, кроме того, в силу конструктивных особенностей они не отличаются герметичностью, поэтому не могут полностью блокировать проникновение посторонних запахов.

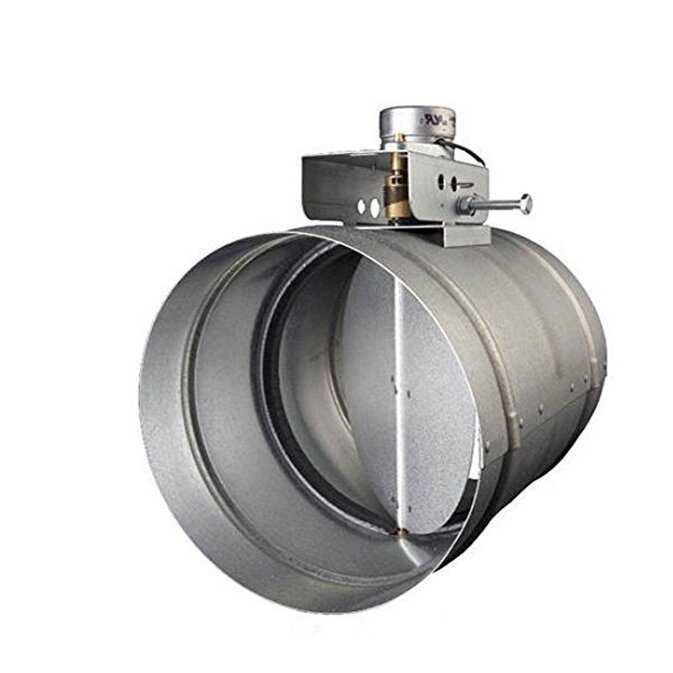

• С электроприводом … Принудительно открываются одновременно с включением вентилятора или вытяжки. Подходит только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механический … Самый распространенный тип. Они открываются и закрываются против движения воздуха. Их устанавливают как в тандеме с вентилятором или вытяжкой, так и для естественной вентиляции.

Помимо механических, есть ручное открывание и электромеханическое

Ручной обратный клапан можно установить на дымоход с принудительной тягой наружу. Так иногда и делают – выводят не в вентиляционный канал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только во время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в морозы он замерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в данном случае более безопасно.

Если вытяжка выводится через стену

Наиболее распространены механические обратные клапаны. Они устанавливаются примерно в 90% случаев. Конструктивно они могут быть разных типов. Поговорим о них подробнее.

Формы механических клапанов

В обратный клапан могут быть установлены различные демпферы. Сила, с которой он будет отдаляться, во многом зависит от формы демпфера. Если клапан будет работать с вентилятором или вытяжным колпаком, важно, чтобы самая слабая работа вентилятора могла открыть заслонку. Говорят, что вентилятор должен давить на клапан. Если вы хотите сохранить естественную вентиляцию, необходимо, чтобы заслонка могла «работать» даже от незначительного движения воздуха.

Конструкции и формы механических обратных клапанов для вентиляционных каналов могут быть следующими:

Выбрать клапан для вентиляции действительно непросто. Если ориентироваться на то, что использует большинство, придется остановиться на взломщике. При всех своих недостатках работает надежнее, открывается даже при естественной вентиляции. Самый действенный способ сделать хлопушку тише — взять силиконовый герметик и нанести его на упорное кольцо на корпусе (не наносить на диск, так как он станет тяжелее, а значит, будет труднее вращаться). Смажьте диск клапана мыльным раствором и прижмите его к уплотнительному кольцу — до начала полимеризации. Потом двигаем клапан, получаем уплотнительное кольцо, которое гасит хлопки. Результатом является практически бесшумное, почти герметичное закрытие.

Клапан для вентиляции: куда и как ставить

Если система вентиляции выполнена без использования вентиляторов и вытяжек с моторами, то она называется естественной. Чтобы все работало, сразу на выходе из каналов устанавливаются клапаны для закрытия обратной тяги. Для поддержания нормальной циркуляции желательно не использовать сетки, перекрывающие клапан. Да, этот вариант выглядит лучше, но вентиляция при этом страдает. Скорее всего, с маленькой тягой просто не получится.

Если вы все же хотите установить перед клапаном декоративную вентиляционную решетку, то вам придется мириться с ухудшением вентиляции, более медленным удалением запаха и лишней влаги. Помочь может только установка решетки/клапана большего диаметра, чем расчетный. При этом воздухообмен не будет нарушен.

Естественная вентиляция работает за счет разницы температур и давлений

В случае принудительной вентиляции обратный клапан может располагаться либо перед вентилятором, либо после него. Этот выбор зависит от типа системы и вентилятора. Поскольку канальные модели вентиляторов в частных системах используются редко, обычно получается, что заслонка располагается после вентилятора в трубе. Как далеко не имеет значения. Главный критерий выбора места установки – простота обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке на кухне вытяжки с принудительной тягой многие хотят сохранить естественную вентиляцию. Для этого нужно установить тройник на входе в вентиляционный канал. К одному из его входов подключить вытяжку с обратным клапаном, на второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы сохранялась естественная вентиляция

Зачем еще и обратный клапан на вытяжке? Потому что если его нет, обратный поток воздуха может проходить через вытяжку. Да, не каждый раз, но при сильном течении будет.

При установке этого устройства постарайтесь, чтобы обратный клапан вентиляции располагался как можно выше под потолком. В результате будет удаляться самая теплая и влажная часть воздуха, что очень важно для кухни.

Для ванной и туалета

Вентиляция ванной комнаты может иметь свой вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентиляционный канал ставим обратный клапан, чтобы перекрыть поток воздуха, который будет двигаться в помещение. Но не все квартиры могут похвастаться индивидуальными ванными и туалетными шахтами. В некоторых домах старого образца в туалете есть только вытяжной канал. Вентиляция ванной производится путем пропускания короба через стену. В этом случае ставим обратный клапан для вентиляции не только на выходе в вентиляционный канал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную комнату.

Как поставить обратный клапан для вентиляции в отдельном санузле с одним вентканалом

Еще более печальная ситуация: когда вытяжной канал всего один и он на кухне.
