Вентиляция сауны своими руками: устройство, схемы, видео

Содержание

Необходимость вентиляции в сауне
Основные правила обустройства вентиляции в сауне
Естественная вентиляция сауны
Механическая вентиляция в сауне сауна
Приточный отвод
Приточный приток
Простые и эффективные схемы комбинированной вентиляции сауны
Схема №1
Схема №2
Схема №3
Схема вентиляции сауны с учетом подсобных помещений и расчетов
Расчет воздухообмена и диаметра воздуховодов в сауне
Роль печи в вентиляции сауны
Воздухоснабжение сауны
Обеспечение оттока воздуха в сауне сауна
Изоляция дымохода сауны

Необходимость вентиляции в сауне

Нужна ли вентиляция в сауне? Ведь драгоценное тепло выводится наружу вместе с потоком воздуха. Это рассуждения невежественного человека.

Поток воздуха от печи в сауне

На самом деле тяжело дышать горячим воздухом, становится немного легче, если воздух сухой. Но в закрытом помещении сауны обильное выделение влаги потеющими людьми. Если взять в руки банный веник, то влажность повышается моментально и значительно. Дышать просто невозможно, да и оздоровительной такую процедуру назвать нельзя. В первую очередь поражаются сердце и сосуды, поэтому в каждой сауне необходима вентиляция для регулирования влажности и снабжения кислородом.

Чаще всего к парилке примыкают еще и душевая, и комната отдыха. Эти сауны нуждаются в вентиляции. При высокой влажности тяжело дышать, невозможно просушить и просушить. При отсутствии воздухообмена стены помещения со временем покроются плесенью, появится неприятный запах. Деревянные конструкции будут гнить; вместо 20 лет баня прослужит в четыре раза меньше.

Затхлая атмосфера и конденсат на стенах или потолке указывают на то, что вентиляция не в порядке. Читайте дальше, чтобы узнать, как правильно вентилировать любую сауну.

Основные правила устройства вентиляции в сауне

Движение горячего воздуха в сауне

Поддержание высокой температуры и чистоты воздуха. Вот основные требования к вентиляции в сауне. Всего за 1 час воздух в небольшом помещении должен незаметно обменяться минимум 4 раза, поэтому система вентиляции в сауне создается по особым правилам. Порции свежего воздуха необходимо смешивать с горячим воздухом помещения. Малейшие ошибки в расчетах или монтаже грозят «сквозняками» или духотой. Мы расскажем о самых эффективных и часто используемых схемах, покажем, как сделать вентиляцию сауны своими руками.

Вентиляционное устройство в сауне может быть механическим, естественным или комбинированным. Первый вариант вентиляции сауны в коттедже довольно дорог, поэтому более популярен принудительный отвод отработанного воздуха. Свежий воздух с улицы подается в сауну при падении давления за счет работы вытяжного вентилятора.

Комбинированная схема вентиляции в сауне хороша тем, что не требует поперечного расположения вытяжных решеток, а это необходимое условие для работы естественной вентиляции в сауне. На видео показан процесс размещения вентиляционных отверстий в удобных местах. Система должна обеспечивать тщательное перемешивание потоков горячего и холодного воздуха. В противном случае перепад температур в помещении будет слишком заметен.

Правила вентиляции в банях:

Диаметр вытяжной трубы не должен быть меньше диаметра приточной трубы, это норма;
Сечения труб подбираются пропорционально объему: на 1 кубометр помещения приходится 24 сантиметра площади сечения;
Запрещено устанавливать приток и отток строго напротив друг друга;
Вентиляционные отверстия для сауны оснащены вентиляционными клапанами для уменьшения или увеличения потока воздуха.

Несоблюдение любого из правил приведет к нарушению воздушного потока и неэффективной работе системы. Как правильно сделать вентиляцию в сауне своими руками?

Естественная вентиляция сауны

Точная схема естественной вентиляции сауны

Естественная вентиляция сауны обеспечивается разницей давлений снаружи и в помещении. Преимуществом этой схемы является низкая стоимость монтажа и отсутствие эксплуатационных расходов. Такую вентиляцию в сауне можно обустроить своими руками.

Естественная вентиляция может осуществляться:

аэрация;
давление ветра.

Принцип аэрации – проникновение воздуха с улицы через форточки в нижнюю часть помещения. Поднимаясь вверх, он «выдавливает» через воздуховод горячие массы. Это хороший метод вентиляции для очень горячих саун с большим количеством пара. В таких условиях воздухообмен достаточно интенсивен. Схемы и фотографии вентиляции сауны наглядно демонстрируют процесс движения холодных и горячих воздушных масс.

Давление ветра возможно только в бревенчатых домах. Давление воздуха в помещении обеспечивается сильными порывами ветра, создающими вакуум с подветренной стороны. Через щели между бревнами воздух выходит с одной стороны и входит с другой.

В таком помещении невозможно регулировать интенсивность вентиляции: при сильном ветре может быть сквозняк, не может поддерживаться достаточная температура. Фотосхема естественной вентиляции в сауне прилагается.

Механическая вентиляция в сауне

Механическая, или принудительная вентиляция в сауне устанавливается, когда нет возможности организовать естественный приток или отток. Оборудование для принудительной вентиляции в сауне довольно сложное и дорогое: вентиляторы, воздушные фильтры, калориферы, охладители.

Принудительный отвод воздуха

При принудительной вентиляции в сауне отработанный воздух выдувается вытяжными вентиляторами. Воздух фильтруется перед выбросом наружу.

Возникла острая необходимость в принудительной откачке воздуха в саунах с большими бассейнами, общественных учреждениях, принимающих много посетителей, и моющих.

Система удаления газов, пара, запахов, обеспечение посетителей чистым и свежим воздухом.

Приточная

Приточная вентиляция деревянной сауны обязательна. В некоторых случаях невозможно обеспечить естественный приток свежего воздуха с улицы. Затем используйте систему снабжения. Он достаточно сложен и содержит механизм шумоподавления, камеру подачи, обратные клапаны, диффузоры и распределительные решетки.

Как правило, перед подачей воздух нагревается и фильтруется.

Простые и эффективные схемы комбинированной вентиляции сауны

Схемы воздухозабора сауны

Приведенные нами схемы наглядно объясняют, как правильно проветривать сауну своими руками.

Схема №1

Колодец устанавливается непосредственно за топкой, на высоте 0,2 м от пола. Вытяжка планируется на противоположную стену, на той же высоте. Воздух с улицы проходит через раскаленную печь, устремляется к потолку. По мере снижения температуры поток воздуха падает и достигает вытяжного отверстия.

С таким вентиляционным устройством в любой сауне обеспечена высокая температура и отличный нагрев.

Схема №2

Такая вентиляция хороша для сауны в коттедже, когда только одна стена помещения выходит на улицу.

Выход и приток находятся на наружной стене прямо напротив топки. На высоте 0,2 м от пола приточная, 0,2 м от потолка — вытяжная со встроенным вентилятором.

Поток холодного воздуха врезается в самую горячую часть печи, совершает круговорот по комнате и выходит через колпак наружу.

Схема №3

Обеспечивает щадящий прогрев помещения. Подача воздуха устанавливается за топкой на уровне 0,5 метра от пола. Вытяжка с вентилятором на противоположной стене в 0,2 м от пола.

Воздушные массы движутся по кругу: нагреваются от печки, поднимаются, опускаются и ударяются о вытяжной вентилятор. Движение воздуха в этой схеме не такое интенсивное, поэтому температура в помещении равномерная, постепенный, равномерный нагрев гарантирован.

Принудительную вентиляцию в дровяной сауне можно комбинировать с естественным оттоком. Приточный воздух создает в помещении повышенное давление, что ускоряет удаление отходов через вентиляционные решетки. Поток воздуха регулируется вентиляционными заслонками в сауне. Такую систему вентиляции сауны вполне можно сконструировать своими руками, имея некоторые строительные навыки.

Схема вентиляции сауны с учетом подсобных помещений и расчетов

Данная схема учитывает не только парилку, но и моечное отделение и комнату отдыха. Ниже мы приводим пояснительное видео вентиляции в сауне.

парная — оборудованная естественной вентиляцией;
стирка — механическое удаление;
комната отдыха — с естественным притоком и оттоком;
подсобное помещение — механическая вытяжка, включаемая выключателем света.

Расчет воздухообмена и диаметра воздуховодов в сауне

Расходы воздуха в вентиляционных каналах сауны

Не получится сделать вентиляцию в сауне «как у соседа». Требуются точные расчеты. На этапе проектирования принудительной вентиляции определяется воздухообмен. Это объем воздуха, который необходимо заменить в данном помещении за 1 час.

Воздухообмен = Ох х К ,

Где О — объем воздуха в помещении, К — частота воздухообмена.

Коэффициент воздухообмена – величина, определяемая для каждого типа помещений:

парная – 5;
душевая – 50;
уборная – 3;
массаж – 5.

Вычисленное значение округляется до 0 или 5 после запятой.

Необходимо поддерживать баланс между значениями притока и оттока. Поэтому, когда по расчетам приток больше, увеличивается и скорость добычи.

С учетом полученных значений рассчитываются диаметры воздушных каналов.

Форма поперечного сечения воздуховодов зависит от конструкции и типа вентиляции, но круглые воздуховоды проще в монтаже. Колена соединяются друг с другом с помощью фитингов для сауны. Вентиляционные клапаны приобретаются в любом крупном строительном супермаркете вместе со всеми необходимыми расходными материалами.

При подборе мощности вентиляторов обязательно оставлять запас воздухообмена. Суммарная мощность приточных вентиляторов фактически должна быть на 6 — 10 % меньше мощности вытяжных вентиляторов. Это обеспечивает полную «вытяжку» использованного воздуха из помещения.

Разница в производительности компенсируется естественным притоком через щели в стенах и дверях.

Роль печи в вентиляции сауны

Вентиляция печи для сауны

Специализированное оборудование обеспечивает оптимальные параметры вентиляции в сауне. Позволяет установить желаемую температуру и влажность, мощность подачи и обогрев. Однако такую вентиляцию в сауне своими руками не смонтировать, а высокотехнологичное оборудование стоит очень дорого. Поэтому большинство владельцев используют традиционные методы, которые хорошо зарекомендовали себя на протяжении столетий.

А при таких технологиях приток воздуха обеспечивает печка. Чаще всего топку обустраивают в самой парилке или в соседнем помещении. Во втором случае нагрев осуществляется туннелем сгорания. Как правило, в банях устанавливаются металлические печи, которые облицованы камнем или кирпичом. При подкладке следует оставлять зазоры, обеспечивающие небольшой приток воздуха. Зазор между кирпичом и печкой оставляют до 1 см. Лицевая поверхность топки облицована кирпичом в три ряда.

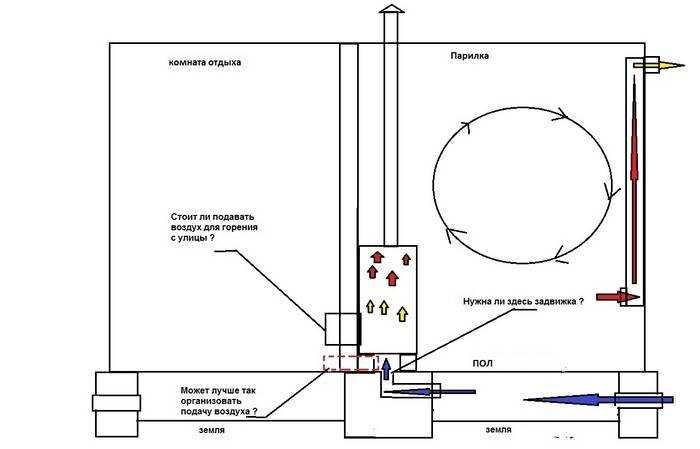

Подача воздуха в сауну

Подача воздуха в печь осуществляется по специальному воздуховоду, расположенному под полом. Выходное отверстие делают максимально близко к топке. Воздуховод для вентканала оборудуют диаметром на 1/5 больше сечения дымохода. Подача воздуха должна быть прямо с улицы, чтобы он был действительно свежим, без дополнительных подвальных запахов.

Такую вентиляцию в сауне можно собрать своими руками. Вдоль цоколя устанавливается короб с выходом на улицу. Внутренняя часть закрыта сеткой, а внешняя – сеткой, чтобы в нее не попадали насекомые или грызуны.

При входе топки в парилку один канал должен быть оборудован для притока, другой для конвекции. Многие прячут нижний ящик под подиум на полу. На него устанавливается печь, предварительно кладется металлический лист во избежание возгорания. Печь облицовывается кирпичом, после чего возводится экран с двумя конвекционными дверцами. Через них распространяется тепло от печи в помещение, а также проникает свежий воздух.

Обеспечение оттока воздуха в сауне

Отвод воздуха из сауны

Отвод воздуха осуществляется вытяжным вентиляционным каналом, расположенным диагонально относительно приточного канала. Такая конструкция гарантирует отличную вентиляцию парилки. Если стена облицовки печи выходит в соседнее помещение, то и здесь необходимо оборудовать конвекционную дверцу.

Выход патрубка оборудуется на высоте 20 — 25 см от пола. Затем труба поднимается к потолку и выводится наружу. Удобнее всего использовать пластиковые вентиляционные трубы. Для красоты их сверху прикрывают ящиками из деревянной вагонки. Чаще всего ящики диаметром 125 кв.см.

Нижние дверцы не закрываются при розжиге. Теплый воздух будет подтягиваться через верхние, частично попадая обратно в топку и снова прогреваясь. Это явление называется разгоном печи. Добившись интенсивного горения, нижние дверки закрывают, а верхние оставляют открытыми.

Через вентиляцию под топку подается холодный воздух, его температура повышается и через верхние дверцы поступает в парилку. Таким образом, весь объем воздуха в парной прогревается полностью, вплоть до самых нижних слоев. После этого горячие воздушные массы будут вытесняться холодными в комнату отдыха, помывочную и так далее.

Таким образом одновременно обеспечивается обогрев, смотрите фото вентиляции в сауне.

Изоляция дымохода сауны

Полная теплоизоляция трубы вентиляционного канала уменьшает поступление тепла в помещение. Использование сэндвич-труб в сауне ухудшает вентиляцию и дымоудаление. А вот дымоход от печи можно эффективно использовать для вентиляции сауны на даче.

Конечно, металлический дымоход не оставляют открытым. Оптимальный вариант – кирпичный кожух с оставленным во 2-м ряду кладки поддувальным отверстием. Вверху оставляют еще одно отверстие и получается тепловой насос. Прекрасно работает в составе вентиляции дачной сауны и ускоряет нагрев.

При устройстве вентиляции в сауне важно понимать, что каждое помещение и каждая печь имеют свой «характер». Поэтому все полученные рекомендации необходимо корректировать для каждого конкретного случая. Универсальной схемы вентиляции в деревянной сауне не существует. Не зная, как сделать вентиляцию в сауне, не стоит даже браться за эту непростую задачу.

Подробно схему вентиляции в сауне смотрите в видео.

Легкое дыхание: как оптимизировать вентиляцию в сауне

Приятное пребывание в сауне зависит от множества факторов, включая температуру воздуха, влажность, уровень углекислого газа и уровень кислорода. На каждый из этих факторов влияет вентиляция сауны.

В хорошей сауне хорошая вентиляция; это так же важно, как размещение обогревателя и высота стола.

Давайте обсудим значение качества воздуха в финских саунах и различные вентиляционные решения, позволяющие парильщикам получить максимально комфортные и приятные впечатления от посещения сауны.

Вентиляция в сауне: почему это важно

Уровни углекислого газа (CO2) — без вентиляции в саунах может достигаться повышенный уровень CO2 только от дыхания. Фактически, уровень CO2 в типичной сауне в два раза превышает рекомендуемый уровень воздействия 1000 частей на миллион. Высокий уровень CO2 может вызвать усталость и может быть опасен в долгосрочной и краткосрочной перспективе.
Уменьшение расслоения – в сауне без надлежащей вентиляции голова купающегося может быть горячей, а ноги – холодными. Цель состоит в том, чтобы подать свежий воздух в сауну рядом с каменкой и выпустить его низко на противоположную стену. Благодаря такой циркуляции воздуха в сауне будет более равномерный нагрев.
Устранение риска возникновения плесени – герметичная деревянная сауна с паром создает идеальные условия для развития плесени. В сауне можно избежать образования плесени, если она хорошо проветривается. Только по этой причине вам может понадобиться механическая вытяжка в подвальных саунах.

Лучшее впечатление от сауны – после посещения сауны с хорошей вентиляцией вы почувствуете себя более свежим.

Сколько требуется вентиляции?

Для поддержания надлежащей циркуляции воздуха необходимо менять воздух примерно через 6 раз в час в частной сауне.

Рекомендуется обеспечить соответствие вентиляционных отверстий стандартам, изложенным в Спецификации UL 875.

Вентиляционные решения для саун

Системы вентиляции саун уникальны из-за высоких уровней температуры и влажности в помещении сауны. Правильно спроектированные системы вентиляции обеспечивают циркуляцию свежего воздуха и предотвращают потерю пара (löyly). Существует два решения для первичной вентиляции саун: естественная вентиляция и механическая вентиляция.

Пассивная/естественная вентиляция сауны

A. Расположите впускное отверстие для свежего воздуха у пола и рядом с печью.

B. Расположите розетку подальше от печи и ближе к крыше. Печка эффективно циркулирует воздух; Основная цель розетки — удалить влагу после купания.

Естественная вентиляция основана на гравитации и законах физики для циркуляции воздуха. Этот метод особенно подходит для уличных саун с дровяными печами, так как печь действует как естественный выход воздуха, а горение приносит свежий замещающий воздух.

Однако естественную вентиляцию с электрическими плитами реализовать сложно, и для этого могут потребоваться более специализированные конструктивные решения.

Некоторые эффективные методы естественной вентиляции включают:

Полуоткрытые полы: деревянные доски с зазорами для доступа свежего воздуха снизу.
Низкие входы/выходы: Расположены близко к полу, предпочтительно в разных направлениях.
Подземные воздуховоды: Металлические кожухи, расположенные возле печи.

Как обеспечить пассивную вентиляцию сауны

Расположение приточного вентиляционного отверстия: Для механической вытяжной вентиляции расположите приточное вентиляционное отверстие над каменкой. Для самотечной вытяжной вентиляции поместите ее ниже или рядом с обогревателем. Диаметр трубы подачи воздуха должен быть в пределах 50-100 мм. Избегайте размещения вентиляционного отверстия рядом с датчиком температуры для обогревателей с отдельным датчиком. Обратитесь к инструкции по установке обогревателя для более подробной информации.

Впускное отверстие должно представлять собой неработающую решетку.

Вентиляционное отверстие : Установите вентиляционное отверстие как можно дальше от обогревателя. Диаметр трубы для отвода воздуха должен быть в два раза больше диаметра трубы для подачи воздуха. №

Один или два действующих вытяжных вентилятора для сауны, такие как эта мобильная сауна от KOV Sauna, могут быть установлены высоко или низко на стене, наиболее удаленной от источника тепла. Пока они находятся в рабочем состоянии, мы рекомендуем использовать слишком сильную вытяжную вентиляцию, которая поможет высушить сауну после использования. Лучший способ содержать сауну в чистоте и выглядеть как новая — это прогревать ее очень свежим воздухом после использования.

Многие строители предпочитают устанавливать вытяжные вентиляционные отверстия под скамейками, чтобы максимизировать эффективность сауны. Однако, если вытяжные вентиляционные отверстия находятся ниже скамейки, ими сложнее управлять. У каждого метода есть свои плюсы и минусы, которые уникальны для вашей сауны.

Что бы это ни стоило, Harvia и большинство финских источников теперь рекомендуют устанавливать вытяжку низко на стене как для пассивных, так и для механических вытяжек.

При определении потребности в вентиляции в сауне следует также учитывать, какой объем воздуха приходится на человека в сауне. Рекомендуется, чтобы сауна имела объем 3 кубометра на человека. Если в вашей сауне столько места или даже больше, вам будет проще обойтись пассивной вентиляцией. Если в вашей сауне много людей, вам следует подумать об механической вентиляции.

Гравитационно-вытяжная вентиляция

Наиболее совершенный тип пассивной вентиляции называется гравитационно-вытяжной вентиляцией. Он использует разницу температур, гравитацию и ветер для создания силы, часто сравнимой с механической вентиляцией.

Если вы можете заставить систему работать с этими принципами, вам не нужно будет добавлять механическую вентиляцию. Тем не менее, это обычно может быть достигнуто только на открытом воздухе и требует доступа к полости в стене. Это определенно метод для ранних стадий планирования сауны.

В дровяной печи вытяжка самотеком может быть обеспечена за счет подачи свежего воздуха под печь и выброса его высоко на противоположную стену. Эффект дымохода от горения будет втягивать большое количество свежего воздуха через пол, вы почувствуете значительный поток свежего воздуха, поступающего через воздухозаборник

Вот пример схемы от Harvia с дровяной печью:

Механическая вентиляция

В механических вентиляционных системах используется комбинация воздуховодов, теплообменников, заслонок и вентиляторов для циркуляции воздуха в зданиях. Этот метод популярен в современных финских домах и многоквартирных домах, особенно когда сауна находится в помещении.

A. Установите впуск свежего воздуха примерно на 500 мм выше печи.

B. Расположите розетку рядом с полом, например, под скамейками.

Они могут быть очень простыми, особенно в уличных саунах, где система состоит из одного вытяжного вентилятора на стене напротив каменки. Такая система решает проблемы расслоения сауны, выбросов CO2 и свежего воздуха с минимальным шумом, затратами и трудностями.

Однако есть веские причины установить вытяжной вентилятор на потолке, как в ванной. Мы рекомендуем этот подход, если вы беспокоитесь о плесени или высоком уровне влажности после посещения сауны. Исследования, проведенные финским институтом технических исследований VTT, рекомендуют следующую конфигурацию:

Подача свежего воздуха: расположена над печью, а не на потолке.
Вентиляционное отверстие: расположено под «скамьей для ног».
Вентиляционное отверстие: Устанавливается на потолке для удаления горячего и влажного воздуха после использования.

Регулируемый объем также рекомендуется для механических систем вентиляции, чтобы обеспечить гибкость и добиться оптимального качества воздуха.

Механическая вентиляция из раздевалки

В качестве «лучшего из двух решений» используйте пассивную вентиляцию в сауне и механическую вентиляцию, выходящую на улицу, расположенную в раздевалке. Для этого метода обеспечьте зазор не менее 100 мм под дверью сауны.

Это позволит втягивать воздух из горячей комнаты под дверью и всасывать входящий воздух из вентиляционного отверстия рядом с обогревателем. Этот метод позволяет использовать стандартное оборудование для вентиляции, так как вентиляторы, которые справляются с условиями горячего помещения сауны, стоят намного дороже.

Заключительные мысли и часто задаваемые вопросы

Качество воздуха является решающим фактором для приятного времяпрепровождения в сауне. Надлежащая вентиляция и дизайн, а также регулярная чистка и техническое обслуживание помогут создать идеальную атмосферу в финской сауне. Проконсультируйтесь со специалистом по HVAC, чтобы найти лучшее решение для вентиляции вашей сауны и наслаждаться преимуществами свежего, чистого воздуха.

Вентиляция важнее в дровяной или электрической сауне?

Трудно сказать. При сжигании древесины образуется CO2, но это может быть компенсировано эффектом дымохода, который является основным источником свежего воздуха в дровяных саунах. Основным виновником в большинстве саун является человеческий выдох, а наибольший риск, вероятно, представляет собой герметичная электрическая сауна.

Могу ли я проветрить свой дом?

Вентиляция в вашем доме — это нормально для контроля уровня CO2, но это может создать проблемы с плесенью, особенно в подвале или влажном доме. Если вы выпускаете воздух из сауны в свой дом, убедитесь, что вы можете осмотреть места с повышенным уровнем влажности на наличие признаков плесени.
