Вентиляция в квартире своими руками схема фото: Март 2023 ᐈ 🔥 (+100 фото) Система вентиляции в частном доме как правильно организовать

Содержание

видео и фото схем, виды

Содержание:

  1. Нормы расхода воздуха
  2. Виды вентиляционных систем
  3. Схемы вентиляции
  4. Особенности вентилирования разных помещений
  5. Пошаговый процесс установки вытяжки и фановой трубы
  6. Обустройство своими руками притока
  7. Обустройство своими руками приточно-вытяжной системы
  8. Видео пошагового монтажа
  9. Ответы на часто задаваемые вопросы

Вентиляционная система разрабатывается на этапе проектирования частного дома.  Необходимо учесть нормы расхода воздуха и особенности вентилирования разных помещений.  В  приоритете приточно-вытяжная система.

Если старая жилая постройка не имеет вентиляции, то необходима установка приточных и вытяжных узлов. Схему вентиляционной системы разрабатывают с учетом норм СНиП для каждого помещения.

В данной статье мы узнаем о видах и схемах вентиляции, особенностях вентилирования различных помещений (ванная комната, туалет, кухня, чердак, подвал и т. д.), разберем пошагово процесс установки вытяжки и фановой трубы, как обустроить своими руками приточно-вытяжную вентиляционную систему.

Предлагаем ознакомиться с инструкцией как сделать вентиляцию для газового котла в частном доме.

Нормы расхода воздуха

Объем воздухообмена в жилых помещениях регламентирован нормативными документами: СНиП 41-01-2003 и СП 60.13330.2010.

В зависимости от целевого назначения, для каждой комнаты установлена кратность замены всего объема воздуха за единицу времени.

Показатель кратности за 1 час:

  • кухня – 12;
  • жилые комнаты – 1;
  • хозяйственные помещения – 0,2.

Рекомендуемый объем воздухообмена на 1 м2 площади

  • спальня, прихожая, гостиная – 3 м3/час;
  • отдельная ванная комната – 25 м3/час;
  • отдельная туалетная комната – 25 м3/час;
  • совмещенный санузел – 50 м3/час;
  • кухня с электроплитой – 60 м3/час;
  • кухня с газовой плитой – 90 м3/час.

ГОСТ 30494-2011 регламентирует нормы углекислого газа для нормального пребывания человека в комнате. Уровень CO2/1 м3 воздуха должен составлять 400-600 ppm.

Виды вентиляционных систем

В частном жилом здании для воздухообмена своими руками можете обустроить 3 вида вентиляции: естественную, принудительную и смешанную.

Раньше дома возводили без вентиляционных систем. Воздухообмен осуществлялся за счет естественного вентилирования через специальные щели в деревянных окнах, дверях, сквозное отверстие над газовой плитой на стене кухни.

Читайте также:

С какой периодичностью нужно проводить осмотры оборудования систем приточной вентиляции

Как установить на кухне рециркуляционную, комбинированную и канальную вытяжку

Сейчас устанавливают приточные и вытяжные клапаны. Работает схема естественной вентиляции просто: холодные свежие потоки поступают с улицы в нижней части стены, а теплый грязный воздух отводится через вытяжное отверстие под потолком.

В современном домостроении естественное вентилирование не используется с 2004 года. Частные дома проектируют с принудительной системой. Воздухообмен выполняется методом механического принуждения движения воздушных потоков вентиляторами. Перемещаются они по заданной схеме в расчетном объеме.

Смешанная вентиляция – это система с вентилятором на притоке или вытяжке. Один поток перемещается принудительным путем, а другой – естественным способом.

Вариант распространен, когда стоит вопрос, как сделать вытяжку в старом доме. Естественный приток предусматривают через окна или воздушный клапан. Механическое отведение воздуха организовывают через кухонную вытяжку над печью или оконный вентилятор.

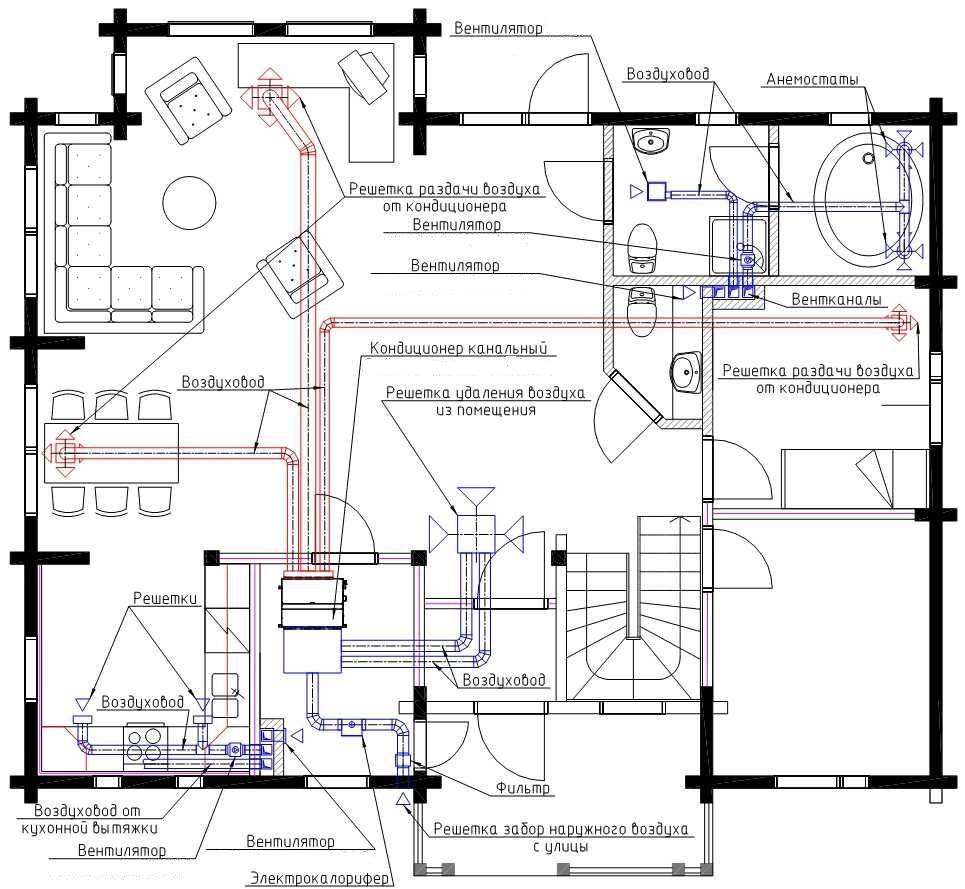

Схемы вентиляции

По общему устройству вентиляция бывает канальная и бесканальная. Для обустройства канальной схемы своими руками придется прокладывать воздуховоды по всем комнатам дома.

Проще и дешевле, но менее эффективна безканальная система. В схеме нет воздуховодов. Предусмотрена установка приточных и вытяжных приборов.

По принципу движения воздушных потоков различают 3 схемы:

  1. Приточная. Воздух естественным или механическим путем поступает с улицы в частную жилую постройку через приточные отверстия.
  1. Вытяжная. Воздух естественным или механическим путем отводится с дома на улицу через вытяжные отверстия.
  1. Приточно-вытяжная. В единственном исполнении приточная или вытяжная схема не работает. Для воздухообмена в доме нужно организовать приток и отведение одновременно. По такому принципу работает приточно-вытяжная схема.

Современные дома проектируют с эффективной приточной-вытяжной принудительной системой канального типа.

Особенности вентилирования разных помещений

В частном доме должно быть 3 вида вентиляции: для помещений, чердака и канализации. Воздухообмен чердачного пространства и кровли обустраивают на этапе возведения крыши. В кровельном пироге предусматривают вентиляционные зазоры, ставят аэраторы.

Для отведения газов из канализации ставят фановую трубу.

Воздуховод представляет собой продолжение стояка, выведенного через крышу на улицу.


Особенности обустройства комнат вентиляцией зависит от целевого назначения:

  1. Кухня. Специфическое помещение загрязнено воздухом, содержащим пары влаги, жира, копоти, неприятные запахи. Нужна принудительная канальная вытяжка с отведением в вентиляцию или вытяжной зонт, работающий по принципу очищения воздуха рециркуляцией через угольный фильтр. Приток организовывают из соседней комнаты через щель под дверью или ставят приточный клапан.
  2. Отдельная ванная и туалет или совмещенный санузел. Для отведения влаги и грязного воздуха нужна принудительная вытяжка. Приток организовывают по принципу кухни.
  3. Жилые комнаты. Между спальнями, гостиной можно обустроить переток приточного воздуха под межкомнатными дверями через щель или локально подавать по каналу. Отведение делают локально из каждой комнаты по канальной вентиляции. Можно отдельно в каждом помещении ставить приточные и вытяжные приборы.
  4. Подвал или погреб под домом. Для вентилирования цокольного помещения устанавливают приточную трубу. Один конец выводят в области фундамента выше уровня земли 20-30 см. Другой край трубы опускают до пола подвального помещения, оставив зазор около 20 см. Вытяжной воздуховод выводят через перекрытия и крышу на улицу. Под потолком оставляют выступ трубы 10-20 см. Воздуховод можно подключить к общедомовому вытяжному каналу.

Существует четвертый вид вентиляции – подпольного пространства. Схема актуальна для частного дома без подвала с ленточным фундаментом, возведенного на участке с влажным грунтом.

Чтобы от сырости не гнил пол, в бетонной ленте оставляют продухи. Отверстия располагают выше 30 см над уровнем земли. Для снижения теплопотерь зимой продухи закрывают.

Пошаговый процесс установки вытяжки и фановой трубы

Вентиляцию удобнее монтировать на этапе строительства здания из-за необходимости обустройства проходных отверстий сквозь стены и перекрытия. Инженерная система сразу предусматривается при проектировании нового дома.

Старые частные постройки раньше возводили без вентиляции. Максимум что встречается, это вытяжное отверстие сквозь стену на кухне с газовой плитой.

Естественного отведения недостаточно для воздухообмена в современном жилом здании с санузлом. Для решения проблемы рассмотрим один из вариантов, как сделать вентиляцию в уже построенном доме методом установки вытяжки на кухне и фановой трубы в санузле своими руками:

  1. Для монтажа инженерной сети подготовьте слесарный инструмент. Понадобится электролобзик, электродрель, отвертки, пассатижи. Нужен уровень, рулетка, молоток с зубилом. Точный перечень инструмента продумайте с учетом материала стен и перекрытий, в которых придется обустраивать сквозные отверстия под воздуховоды.

  1. Подготовьте воздуховоды из пластиковой трубы диаметром 125 мм. Для вытяжки на кухне используйте белого цвета специальные вентиляционные каналы. От сантехнической серой трубы они отличаются стойкостью к воспламенению, что важно для размещения над печью.

Фановый стояк в санузле не подвергается воздействию высоких температур и открытого источника огня. Для вентиляции канализации подойдет серого цвета сантехническая труба.

Насколько они устойчивы к огню, проверьте методом поджигания двух обрезков газовой горелкой. Кольцо из белого воздуховода плавится, но затухает. Отрезок серой сантехнической трубы плавится и горит.

  1. Подготовьте кухонную вытяжку. Ознакомьтесь с инструкцией производителя по монтажу и эксплуатации прибора. Для подключения вытяжного зонта к инженерной сети частного дома подготовьте клапан, фасонные переходники, хомуты, монтажную пену для герметизации зазоров в отверстиях стен.

Для утепления выхода каналов на чердаке используйте напыляемую теплоизоляцию в баллонах.

  1. Нарисуйте на листе бумаги план дома. Продумайте удобную схему прокладки воздуховодов вытяжной вентиляции на кухне и в санузле. Имея под рукой чертеж, проще будет заниматься монтажом.

  1. На кухне снимите со стены шкаф над печью, в который предполагаете врезать вытяжку. Снимите дверцу с петлями и нижнюю часть корпуса (днище). Примерьте вытяжной зонт к днищу шкафа. Убедитесь, что размеры совпадают и отсутствуют другие детали, мешающие врезке.

  1. Из развернутой газеты или журнальных листов сделайте шаблон для разметки воздуховода и шурупов. Приложите бумагу к днищу вытяжного зонта. Ножом прорежьте большое отверстие под воздуховод. Карандашом проколите отверстия в местах расположения крепежных шурупов.

  1. Демонтированное днище шкафа приспособьте для полочки. Используя шаблон, нанесите разметку отверстий под воздуховод и шурупы.

  1. Отверстия под шурупы в полочке просверлите электродрелью. Используйте сверло по дереву или металлу. Сделайте небольшое отверстие на границе разметки под воздуховод для пилочки электролобзика. Выпилите по контуру большой круг.

Примерьте, насколько свободно труба проходит сквозь отверстие. Дополнительно большой круг разметьте по шаблону и выпилите в крыше шкафа для вывода воздуховода.

  1. Установите в корпус шкафа вытяжной зонт и полочку. Закрепите детали шурупами. Сквозь подготовленные отверстия вставьте трубу, подсоедините к выходящему патрубку зонта.

  1. Чтобы работающая вытяжка не создавала шум, снизьте вибрацию воздуховода. Заполните герметиком зазоры в местах прохождения трубы через отверстия в полочке и потолке шкафа.

  1. Установите на шкаф дверцу. Повесьте предмет кухонного гарнитура на свое место над печью. Включите вытяжку в розетку, протестируйте работу.

  1. Чтобы собранная своими руками вентиляция в частном доме отводила на улицу грязный воздух, соберите над шкафом под потолком вытяжной канал. Разметьте на стене отверстие для вывода воздуховода в санузел, откуда он вместе с фановой трубой будет выведен через чердак на улицу.

  1. В стене по разметке подготовьте отверстие. Способ подбирайте с учетом материала межкомнатной перегородки. Высверливайте отверстие коронкой. Используйте перфоратор, электродрель, молоток с длинным зубилом.

  1. Согласно схеме вентиляции, соберите из фасонных элементов воздуховод. Соедините один конец с выходом от вытяжки, другой край выведите боковым патрубком тройника через отверстие в стене. Зазоры залейте герметиком.

На оставшийся в кухне центральный вывод тройника установите воздушный клапан. Лепесток механизма будет закрывать канал при включенной вытяжке и открывать, когда вентилятор на зонте выключен.

  1. В санузле через переходник подключите канал вытяжки к стояку вентиляции. Общую трубу на стену закрепите хомутами. Выведите канал через перекрытие на чердак, откуда потом с помощью проходного элемента сделаете выход на крышу.

  1. Рядом с вентиляционным каналом расположите в санузле фановую трубу. Установите ее на стояк канализации, выведите сквозь перекрытие на чердак для дальнейшего выхода проходным элементом через крышу.

  1. Соосно двум стоякам разметьте на крыше со стороны чердака отверстия. Вырежьте участок кровельного покрытия между досками обрешетки. На крыше закрепите проходные элементы с трубой и дефлектором.

На чердак выведите переходники, подключите к ним белого цвета вентиляционный стояк и серую фановую трубу.

  1. Зимой из-за разности температур внутри воздуховодов на чердаке способен образоваться конденсат, превращающийся в наледь. Чтобы инженерная система исправно работала, утеплите вентиляционные каналы напыляемой теплоизоляцией из баллонов.

  1. Испытайте работу сделанной своими руками вентиляции при выключенной вытяжке. Прислоните лист бумаги к воздушному клапану на кухне под потолком. Он должен прилипнуть к отверстию.

Когда включите вытяжку, клапан закроет шторка. Отведение воздуха начнется через зонт прибора.

Как идет отведение воздуха на улицу, можете проверить, взобравшись на крышу. Через дефлекторы проходных элементов выходящие потоки можете ощутить телом рук или отклонением прислоненного бумажного листа.

Обустройство своими руками притока

Собранная своими руками и работающая вытяжка в частном доме не обеспечит требуемый воздухообмен без притока воздуха. Организовать поступление свежих потоков с улицы можете установкой дополнительных приточных устройств.

В каждой комнате частного дома приточную вентиляцию несложно сделать, установив своими руками оконные проветриватели. Клапана бывают двух типов:

Накладные проветриватели предназначены для фиксации на верхнюю часть открывающейся створки. Воздух поступает через участок рамы с замененными уплотнителями меньшей от стандартной толщины.

Врезные проветриватели предназначены для фиксации на глухом окне методом фрезеровки. Воздух поступает через прорезанные в раме отверстия.

Когда в частном доме делаете своими руками ремонт и собираетесь ставить новые ПВХ окна, закажите их установку сразу с проветривателями. На заводе открывающиеся оконные рамы укомплектуют ручкой с воздушным клапаном.


ПВХ окно с встроеным воздушным клапаном на ручке

Оконные проветриватели обладают ограниченной производительностью, подходят в маленькие комнаты. Для большого частного дома нужно продумать другие способы, как сделать правильно приток своими руками с увеличенным объемом подачи воздуха.

Недорогой и несложный вариант – установить на стену через сквозное отверстие стенной воздушный клапан. Дешевый прибор оснащен регулирующей заслонкой. Многофункциональные модели производят с фильтром, подогревателем, вентилятором.

Недорогую приточную систему вентиляции можете сделать, установив своими руками на отверстие в стене каждой комнаты частного дома диффузор.

Простейший механизм напоминает вентиляционную решетку, но дополнительно имеет камеру статического давления, крыльчатку, лопасти для лучшего распределения приточных потоков.

Приточный диффузор

Вместо диффузора в каждой комнате частного дома можете поставить своими руками приточные анемостаты. Для регулировки притока приборы оснащены механизмом с тарельчатым клапаном.

Приточный анемостат

Дороже, но эффективнее в частном доме поставить бризеры. Многофункциональные приборы очищают приточный воздух, подогревают, увлажняют, принудительно подают под давлением вентилятором.

Обустройство своими руками приточно-вытяжной системы

В частном доме приточно-вытяжная вентиляция нужна для всех без исключения комнат. Несмотря на дешевизну простейших клапанов, устанавливать приборы притока и отведения в каждом помещении затруднительно.

Не факт, что собранная своими руками инженерная сеть обеспечит жилое здание требуемыми нормами воздухообмена. Эффективнее для вентилирования дома установить рекуператор. Прибор пропускает через себя приточные и вытяжные потоки.

В зависимости от модели, имеются функции подогрева и охлаждения воздуха, увлажнения или осушения. Рекуператоры оснащены фильтрами, вентиляторами, автоматическим блоком управления.

Для одной комнаты можете поставить своими руками моноблок. Компактный бытовой рекуператор рассчитан на среднюю производительность – 100 м3/час.

Однако проблему вентилирования всего дома не решите. Устанавливать моноблок в каждой комнате дорого даже своими руками без наемки специалистов со стороны.

Бытовой приточно-вытяжной моноблок

Полноценную приточно-вытяжную систему выгоднее обустроить методом установки рекуператора для всего частного дома. Под мощное оборудование нужна отдельная комната. Подойдет место на утепленном чердаке.

Рекуператорс электронным управлением для всего частного дома

Вариант идеален, когда под домом есть подвал, погреб. Современные частные апартаменты проектируют с гаражом, баней, бассейном. Установкой рекуператора решается проблема вентилирования каждой комнаты.

От оборудования прокладывают приточные и вытяжные каналы в каждое помещение. Притоки располагают снизу, а вытяжки – вверху. Рекуператор комплектуют глушителем, чтобы звуки работающего вентилятора не распространялись по дому.

Видео пошагового монтажа

ВЕНТИЛЯЦИЯ и ВЫТЯЖКА своими руками СТРОИМ ДЛЯ СЕБЯ


Смотрите это видео на YouTube

Ответы на часто задаваемые вопросы

Какие бывают виды вентиляции в частном доме?

В частном доме обустраивают естественную, механическую и смешанную вентиляцию. Система бывает канальной и бесканальной, приточной, вытяжной или комбинированной.

Зачем нужна вентиляция в частном доме?

Инженерная система выводит из дома грязный воздух, заменяя свежими воздушными массами. Вместе с потоками отводится вредный углекислый газ, влага, неприятные запахи.

Как выбираются размеры вентиляционных каналов системы естественной вентиляции?

Размеры воздуховодов по длине, форме и сечению определяются расчетами. Каналы должны обеспечивать производительность системы с учетом поддержания рекомендуемых СНиП норм воздухообмена в каждой комнате жилого здания.

Из чего состоит вентиляция?

Устройство инженерной сети зависит от схемы. Полный комплект состоит из воздуховодов, рекуператора, приточных и вытяжных приборов для локальной установки.

Какие существую способы обустройства естественной вентиляции?

Естественную систему можно обустроить способом установки настенных и оконных воздушных клапанов.

Какие бывают виды приточной вентиляции?

Приточная вентиляция бывает с естественным поступлением воздуха и принудительным нагнетанием потоков вентилятором.

В статье использованы источники:

  • Тихомиров К.В. «Теплотехника, теплогазоснабжение и вентиляция»
  • СП 60.13330.2020. «Свод правил. Отопление, вентиляция и кондиционирование воздуха»
  • Стомахина Г.И. «Отопление, вентиляция и кондиционирование воздуха» Справочное пособие, Москва 2003 год.
  • СНиП 41-01-2003
  • СП 60.13330.2010
  • ГОСТ 30494-2011
