Вентиляція в сараї своїми руками

Система циркуляції повітря важлива для будь-якого приміщення, особливо де знаходяться продукти, домашня консервація або сільськогосподарська живність (кури, качки, свині та інше). Як правило — це сарай. Для того щоб зробити якісне вентилювання, можна використовувати кілька способів. Радує той факт, що для цього не треба наймати фахівців — вентиляція в сараї своїми руками значно заощадить ваші кошти.

Вентиляція, що це?

Почнемо з самих основ вентилювання і перше, на що слід звернути увагу — це те, які види вентиляції зараз використовуються.

Для облаштування кожної з них необхідно два канали — витяжної і припливне. Перший з них відповідає за виведення відпрацьованого повітря, а другий за надходження свіжого в сарай. Щоб зробити повітроводи, використовують вентиляційні труби, а вони бувають наступних видів:

  1. Круглої форми;
  2. Прямокутної форми.

Також є різниця і в матеріалі, з якого вони зроблені:

У разі вентилювання сараю рекомендують використовувати пластикові труби круглої форми — простіше встановлювати вентилятор і робити отвори в стінах.

Тепер перейдемо до більш детального розгляду способів організації циркуляції повітря.

Як влаштована природна вентиляція?

Природна вентиляція — це найдешевший спосіб влаштувати вентиляцію. Для цього вам не потрібно ніякого додаткового обладнання. Головне, правильно подбати про приточном і витяжному каналі, і справа у вас в кишені. Але як це зробити? Це не так складно, так як в цьому випадку рух повітря здійснюється завдяки різниці температур і тиску всередині сараю і зовні. Саме вона дозволяє створити необхідну нам тягу.

Такий варіант вирішення проблеми з витяжкою досить простий і не вимагає особливих зусиль і грошових вкладень, але він має і масу негативних сторін:

  1. Порушення роботи витяжки в літню пору року. Це пов’язано з тим, що температура повітря всередині приміщення і зовні рівні між собою.
  2. Велика залежність від погодних умов.
  3. Відносно невисока продуктивність.
  4. Незважаючи на ці недоліки, багато хто вибирає саме цей спосіб вентилювання.

Організація природного провітрювання

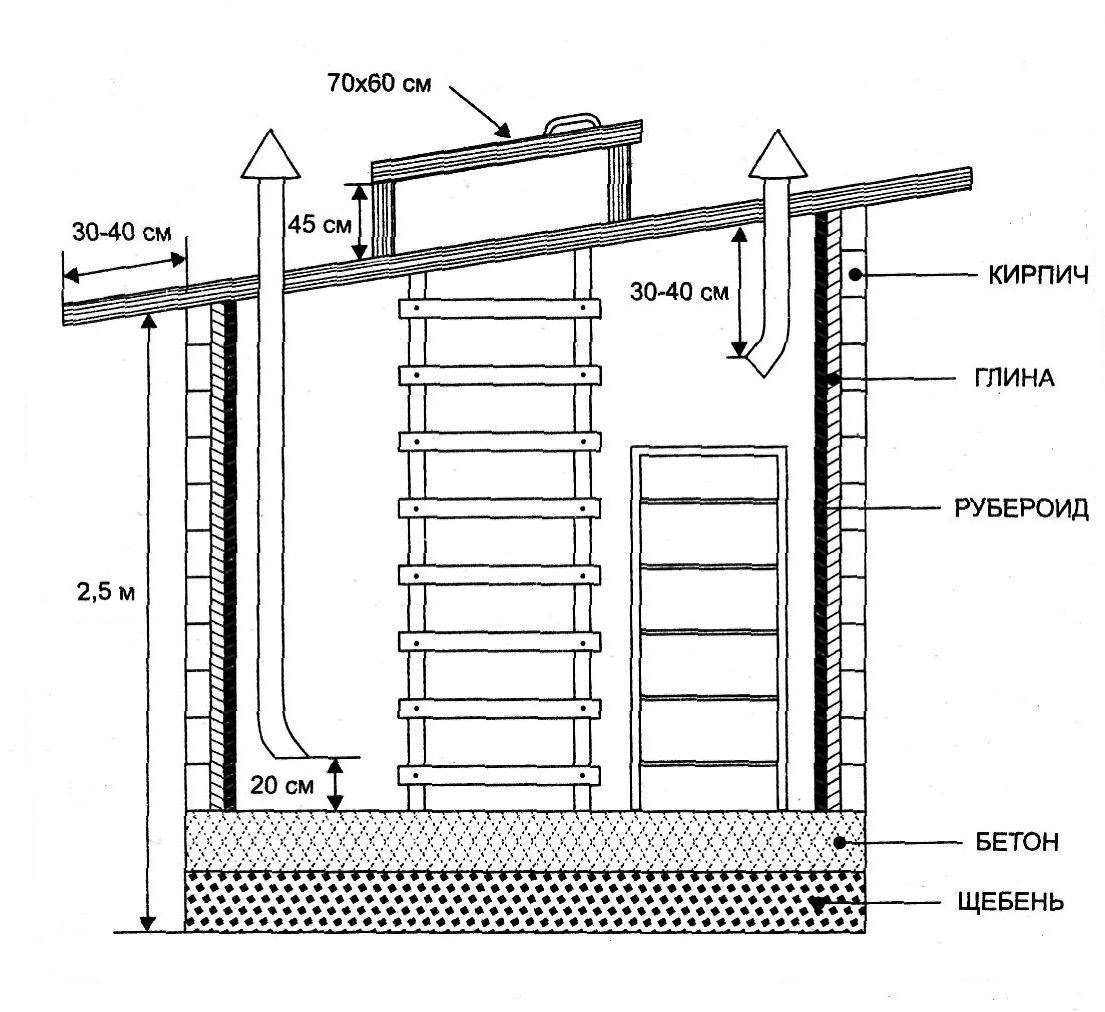

Для роботи витяжки найголовніше правильно зробити припливний і витяжний канали. Найкраще про це подбати на етапі проектування, щоб під час будівництва сараю можна було заздалегідь зробити всі необхідні отвори в стінах, тим самим спростивши роботу в майбутньому. Але якщо цей момент був упущений, або будівництво тільки намічається, то запропонована інформація буде вам корисна.

Почнемо з того, як правильно зробити припливне канал. Виходячи із закону фізики руху повітряних мас, його слід розташовувати в нижній частині приміщення. У будівництві прийнято, що він повинен бути на відстані від 20 до 50 сантиметрів від підлоги. Щоб його зробити, вам буде потрібно вентиляційна труба діаметром від 100 до 200 мм і перфоратор для того різання наскрізного отвору в стіні. Коли повітропровід буде встановлено, зовні поставте захисну решітку від гризунів, а всередині клапан для регулювання подачі свіжого повітря, що не буде зайвим в зимову пору року.

Є ще один варіант зробити припливне канал. Для його реалізації необхідно під час кладки в районі статі використовувати порожня цегла. Такий спосіб часто використовується для вентиляції гаража.

Тепер переходимо до монтажу витяжного отвору. Його слід робити в протилежній частині приміщення на рівні стелі.

Дуже важливо, щоб вихід труби було піднято вище 3 метрів від припливного каналу, в іншому випадку тяги не буде.

Щоб уникнути виникнення повітряної пробки, слід утеплити частину труби, що знаходиться на вулиці і встановити на її кінці дефлектор. Він служить захистом від попадання опадів і підсилює тягу. В принципі, на цьому установка закінчена.

примусова вентиляція

Примусова система вентилювання для сараю — це свого роду поліпшена версія природною. З одним невеликим зміною — вентилятором, який може бути встановлений в припливне або витяжний канал. Тому, де його розмістити, і буде залежати назву механічної вентиляції:

У разі примусового вентилювання чистота повітря в приміщенні вже не буде залежати від погодних умов, пори року і багатьох інших зовнішніх факторів, які впливали на природну витяжку. Також у вас з’явиться можливість повністю регулювати процес звільнення сараю від забрудненого повітря.

Негативні сторони

Незважаючи на масу позитивних моментів, є й недоліки. До них відносяться:

  1. Висока вартість обладнання та комплектуючих;
  2. Складніша установка;
  3. Витрати під час експлуатації;
  4. Залежність роботи витяжки від електроживлення.

Але якщо ви дійсно хочете позбавити сарай від високого рівня вологості, всіляких випарів і іншого, то варто закрити очі на ці недоліки і встановити вентилятор.

Як відбувається установка

Установка примусової системи вентилювання починається так само, як і природною, з монтажу вентиляційних каналів. Розташовувати повітроводи краще таким же чином, як це було описано раніше в статті.

Установка нагнітача своїми руками

Почнемо з витяжного варіанти інтенсивної витяжки. Важливо знати, що вентилятор — це електричний прилад, і він не любить вологи. Навіщо це було згадано? Відповідь криється в конденсаті, який накопичується в витяжному каналі і скочується вниз по трубі, де буде розташований наш вентилятор. З цього можна зробити висновок, що необхідно вжити заходів, щоб уникнути короткого замикання. Для вирішення подібного питання потрібно зробити дві речі:

  1. Продовжити горизонтальну частину воздуховода, де буде встановлений вентилятор;
  2. Зробити кілька дірочок в нижній частині труби перед нагнітачем.

Питання з ймовірністю короткого замикання вирішене.

Порятунок від конденсату

Наступне, що необхідно зробити — це провести електроживлення до місця установки нагнітача. На цьому етапі потрібно вибрати спосіб включення системи вентилювання. В основному використовують два варіанти:

  1. Окремий вимикач або двоклавішний;
  2. Один загальний для освітлення і витяжки.

Тепер залишилося лише встановити обладнання в повітропровід і підключити його до електромережі.

На цьому установка закінчена. Тепер ви можете насолоджуватися свіжим повітрям. Сарай повністю готовий до зберігання речей, запасів, проживання курей та інших тварин.

Як перевірити роботу вентиляції?

Коли монтаж системи буде закінчено, її обов’язково слід протестувати. Зробити це дуже просто. Для цього вам не потрібно ніякого дорогого обладнання, досить мати в наявності сірник. Вам необхідно запалити її і піднести до витяжного отвору.

Якщо вогонь погасне, то все працює правильно. В іншому випадку доведеться міняти вентилятор на більш потужний, а якщо ви прихильник природної вентиляції, то встановлювати труби більшого діаметру або ще кілька припливних каналів.

Сарай з правильною вентиляцією

Майстер-класи:

Сарай, робимо правильну вентиляцію

Облаштовуємо ванну кімнату вентиляцією

Як облаштувати квартиру хорошим вентилюванням

Облаштовуємо вентиляцію в своїх оселях

Робимо правильну вентиляцію в сараї

Схожі статті
  • Як зробити новорічні іграшки своїми руками майстер-класи з покроковими фото і відео

  • Робимо ловця снів своїми руками 4 покрокових майстер-класу з фото і відео

  • Вентиляція в свинарнику своїми руками технологія, схема

кратность воздухообмена и обустройство системы вентиляции

Бывали ли у Вас на ферме ситуации, когда при сбалансированном питании и теплых условиях содержания коровы резко начинали давать меньше молока или качество таких доек значительно ухудшалось? Согласитесь, не очень приятная ситуация. Особенно, если животные начинают болеть без видимых причин.

Для продуктивного содержания крупного рогатого скота в помещении должен быть стабильный микроклимат с правильной циркуляцией воздуха. Повышенная влажность и перепады температур чаще всего являются причинами снижения количества молока и потери живой массы. Эту ситуацию можно исправить, если правильно спроектировать и установить выхлопную систему.

В статье мы расскажем, как сделать вентиляцию сарая своими руками. Рассмотрим существующие виды выхлопных систем и поговорим о том, как подобрать к ним оборудование.

Содержание статьи:

  • Функции вентиляции коровника
  • Виды систем вентиляции для крупного рогатого скота
    • Вид №1 — Система Natural
    • Вид №2 — принудительная вентиляция
    • Вид №3 — смешанная система вентиляции 900 12
  • Типы вентиляторов для коровников
    • Дожимные вентиляторы
    • Вентиляторы потолочные горизонтальные
  • Нормы воздухообмена в коровнике
  • Устройство вентиляции своими руками
  • Выводы и полезное видео по теме

Функции вентиляции коровника 9003 9

Обычно коровники делают из железобетонных плит. Такие конструкции быстро возводятся; они прочные и долговечные. Наряду с достоинствами бетонные конструкции имеют и ряд недостатков: отсутствие циркуляции воздуха, из-за чего летом внутри здания душно, а зимой холодно.

Коровьи отходы провоцируют образование и накопление аммиака. Если нет циркуляции воздушных масс, то газ скапливается, и его высокая концентрация может нанести вред животным. В такой среде бактерии размножаются быстрее. Едкие пары разъедают слизистые оболочки, вызывая сухость во рту, а также резь в глазах.

Плохие условия содержания приводят к снижению иммунитета скота и потерям для фермера. Поэтому для любого сарая, а также для или других помещений для содержания животных и птиц необходима система вентиляции. Он удаляет углекислый газ и обеспечивает приток свежего воздуха без образования сквозняков.

Правильно спроектированная вентиляция в коровнике убережет животных от дискомфорта, стресса и возможных заболеваний. Вытяжная система ускоряет отвод воздуха, а также препятствует распространению возбудителей болезней

Виды систем вентиляции для крупного рогатого скота

Существует несколько вариантов вентиляции: принудительная, естественная, а также смешанная. Выбор вытяжной системы зависит от размеров строения, поголовья скота, климатических особенностей и других факторов.

Коровам комфортно существовать, если площадь в помещении на одну особь не менее 6 м² и высота потолков от 2,5 м. Также должна быть зона для самок с телятами и место для снаряжения.

Выбор материально-технической базы зависит от способа содержания коров. Обычно используют стойловый метод, когда коровы находятся на отведенном для них участке. При пастбищно-стойловом способе животные могут выгуливаться на подготовленном для них месте

Требования к вентиляции коровников приведены в СНиП 2.10.03-84. В документе прописаны основные требования и расчетные формулы для выбора оборудования. Выполняя требования СНиП, фермер создаст комфортные условия содержания животных. Чем лучше себя чувствуют коровы, тем больше молока они дают.

Все типы вентиляционных систем имеют свои особенности эксплуатации и монтажа. Неправильная вентиляция или неправильное размещение оборудования могут стать причиной нарушения микроклимата. Вытяжное оборудование не должно создавать сквозняков.

Далее рассмотрим более подробно особенности различных видов вентиляции.

Вид № 1 — Система Natural

Свежий воздух подается через окна, щели и дверные конструкции. Отработанный влажный воздух выводится через потолок.

Для предотвращения попадания пыли в коровник при естественной вентиляции на входах устанавливаются специальные кассетные фильтры

К преимуществам естественной вентиляции относятся низкие затраты на строительство и простота монтажа. Несмотря на отсутствие дополнительных затрат энергии, такая вытяжная система имеет ряд недостатков.

Минусы естественной вентиляции:

  • сложность расчета мощности;
  • невозможно регулировать уровень влажности;
  • наличие застойных зон;
  • вытягивание пыли и бактерий через открытые окна;
  • зависимость климата в помещении от погоды.

Использование данного вида вентиляции допустимо только в личных подсобных и фермерских хозяйствах с небольшим поголовьем коров. При этом средства к существованию коров нужно вовремя убирать, иначе толку от системы естественной вентиляции будет мало.

Улучшить работу естественной выхлопной системы можно за счет специального оборудования: вентиляционные шторы , легкая лошадка . Дополнительные устройства улучшат процесс притока и оттока воздуха.

Вентиляционные шторы для коров

Изделие может иметь жесткую, полужесткую или мягкую конструкцию. Управление шторами может быть автоматическим, ручным, а также смешанным. Такие конструкции устанавливаются на различные участки коровника: окна, двери, крышу, а также стены.

Вентиляционные завесы являются прекрасным дополнением к естественной вытяжной системе. Они помогают обеспечить комфортный микроклимат в помещении и снизить затраты на электроэнергию.

Шторы могут быть изготовлены из различных материалов. Наиболее часто используемые разновидности синтетического пластика. Некоторые виды полотен предназначены для полного затенения сарая. Также есть изделия, которые в закрытом положении пропускают солнечные лучи.

Преимущества вентиляционных штор:

  • защита коровника от воздействия окружающей среды;
  • возможность регулировки ширины проема полотна и создания необходимого притока воздуха;
  • позволяют создавать климатические зоны внутри габаритных помещений;
  • можно использовать для создания теплового барьера.

Оптимально проветриваемые шторы подходят для крупных животноводческих ферм. Возможно оснащение устройством небольших коровников. Это позволит быстро создать комфортные условия содержания животных и значительно снизить энергозатраты.

Легкая лошадь в амбаре

Оборудование изготовлено из светопрозрачного сотового поликарбоната. Установите скейт на крышу. Улучшает воздухообмен и освещение в помещении.

Легкий конек отличается долгим сроком службы. Его каркас изготовлен из прочных профильных труб. За счет этого конструкция крыши сарая не теряет своей жесткости

Устройство легкого вентиляционного конька защитит амбар от проникновения сильного ветра, дождя или снега в помещение. Изделие способствует естественному оттоку отработанного влажного воздуха.

Light Skate Преимущества:

  • возможно изготовление под любой тип кровли;
  • улучшает микроклимат в коровнике;
  • защищает оборудование и конструкции от образования грибка;
  • экономит электроэнергию за счет естественного освещения;
  • обеспечивает проникновение свежего воздуха без сквозняков.

Поликарбонатные листы обладают хорошими изоляционными свойствами. Материал устойчив к истиранию и царапинам. Он не боится перепадов температур. Эти свойства позволяют использовать легкие коньки длительное время.

Вид №2 — принудительная вентиляция

Для обеспечения принудительной вентиляции в коровнике устанавливаются вентиляторы , а также специальные клапаны . Система позволяет эффективно удалять из помещения излишнюю влагу и неприятные запахи. Она способна полностью обеспечить коров свежим воздухом.

В коровниках на 10 и более голов целесообразно устанавливать систему принудительной вентиляции. Он дорогой, но в разы продуктивнее натурального типа. Поэтому быстро окупается

Приточно-вытяжная вентиляция от сети 220 В работает. К дополнительным расходам системы относятся периодическая смазка вентиляторов и других устройств, замена запчастей, а также затраты на электроэнергию.

К преимуществам вытяжной системы относятся:

  • быстрый процесс воздухообмена;
  • устранение неприятного запаха;
  • отсутствие застойных зон;
  • автоматизация процесса проветривания;
  • возможность регулировки температуры.

Самостоятельно установить принудительную вентиляцию сложно. Необходимо заранее подготовить проект, правильно выбрать тип и мощность вентилятора. Поэтому многие фермеры заказывают установку вытяжной системы у специалистов.

Вид №3 — смешанная система вентиляции

Смешанный тип вентиляции используется в больших коровниках. В нем сочетается использование автоматики и естественной вентиляции (в конструкции помещения много открывающихся окон).

Применяют смешанную вентиляцию для ферм, в которых 50 и более голов крупного рогатого скота. Удобно использовать летом: когда коровы пасутся, помещение проветривается и просушивается через окна; включать вентиляторы ночью

Этот тип, по сравнению с принудительной вентиляцией, позволяет значительно снизить затраты энергии на кондиционирование коровника. Так как искусственная выхлопная система подключается только при более низких температурах.

Типы вентиляторов для коровников

Для циркуляции воздуха в больших коровниках устанавливается принудительная или смешанная вентиляция. Оснащают такие конструкции различными типами вентиляторов.

Типы вентиляторов:

  • горизонтальные потолочные
  • вертикальные разгонные.

Чтобы выхлопные системы работали долго, коровники должны быть изготовлены из прочных и качественных материалов.

Вентиляторы Booster

Такие варианты вентиляторов чаще всего используются в коровниках. Они доступны по цене и способны создать воздушный поток по всему помещению. Изделия подвешиваются под определенным углом на растяжках.

Ускорительные вентиляторы отличаются низким уровнем шума, долговечностью и эффективностью. Эти неоспоримые преимущества делают их популярными среди фермеров.

Обычно устройства размещают над киосками или проходами. Высота над полом должна быть 2,5 м. Вентиляторы навешиваются с шагом 20 метров.

Лопасти вентилятора изготовлены из нержавеющей или оцинкованной стали. Нержавеющая сталь обладает большей износостойкостью благодаря антикоррозийным свойствам и высокой прочности.

В конструкции ускорительных вентиляторов имеется ременная передача, скрытая под специальной крышкой. Двигатель достаточно мощный, он способен на длительную и непрерывную работу, что особенно актуально для регионов с жарким летом.

Контроль скорости и управление устройством осуществляется через специальный пульт. Самые дорогие модели вентиляторов имеют в своей конструкции сетчатые или автоматические заслонки (предназначены для установки в шахтах и ​​выработках).

Горизонтальные потолочные вентиляторы

Потолочные вентиляторы устанавливаются в коровниках с 50 и более головами. Конструкция устройств достаточно крупная, лопасти способны перемещать большие потоки воздушных масс и равномерно распределять свежий воздух внутри конструкции.

Горизонтальные вентиляторы с большими лопастями позволяют снизить температуру в коровнике на 2-8°С даже жарким летом. Агрегат работает тихо и не создает сквозняков. Вращающиеся лезвия могут отпугивать насекомых и птиц

Часто изделия используют для организации смешанного типа вентиляции в коровниках. Их можно монтировать вместе со шторами или легким коньком. Такие вентиляторы формируют постоянный поток воздуха, что способствует хорошему самочувствию коров и телят. Лежаки, как и стойла, всегда остаются сухими. Количество микробов в помещении снижается.

Лопасти вытяжных изделий изготовлены из легкого и прочного алюминиевого профиля. Длина лопастей зависит от площади обдува. Вентилятор диаметром около 7 м способен обеспечить нормальный обдув площади 22-25 м.

Панель управления устройства позволяет включать и выключать вентиляцию, а также изменять скорость вращения лопастей. Один потолочный вентилятор может легко заменить несколько вертикальных вентиляторов.

Нормы воздухообмена коровника

Независимо от климатических условий вентиляция в конструкции коровника должна осуществляться постоянно. Летом воздух следует обновлять чаще, чем в осенне-зимний период.

Стандартная температура у крупного рогатого скота находится в пределах 8-10°С. Более высокие температуры (свыше 22°С) вызывают дискомфорт, стресс у коров и провоцируют развитие заболеваний

При слишком низких температурах коровы начинают много есть. Но полученная энергия расходуется не на увеличение выработки молока, а на поддержание температуры тела.

Также следует контролировать влажность в коровнике. Сухой воздух провоцирует учащенное дыхание и плохо влияет на общее состояние животных. Высокая влажность способствует размножению микробов и вирусов, что способствует возникновению различных заболеваний.

Коровы должны быть сухими. Влажный и застоявшийся воздух, а также сырая солома под ногами провоцируют развитие мастита и пневмонии.

Допустимая влажность для коров 50-85%. Оптимальная влажность для жизни животных составляет 70% (для всех возрастов).

При определении оптимального воздухообмена в помещении используют специальную формулу (в этом случае учитывают суммарную теплоту и скорость испарения с поправкой на дыхание животных):

  • L — количество необходимого воздуха, рассчитывается объемный показатель на кубический метр. м/час;
  • Q — уровень испарения;
  • К — влага, выделяющаяся при дыхании коров;
  • а — скорость испарения влаги в коровнике;
  • q1 — индикатор влажности воздушных потоков в помещении;
  • q2 — влажность входящего потока.
  • Большое значение имеет скорость воздухообмена. Особенно в условиях содержания большого поголовья скота. Потому что от этого зависит качество и количество надоев молока.

    Вентиляционное устройство своими руками

    Самостоятельно строить вытяжную систему следует только при наличии навыков и соответствующих инструментов. Обычно владельцы небольших коровников занимаются обустройством естественной или смешанной вентиляции.

    В первую очередь в коровнике необходимо оборудовать приточные отверстия для притока свежего воздуха с улицы. Располагать их следует равномерно вдоль стены на высоте 20 см от пола (над фундаментом). Перед установкой анализируется роза ветров местности. Оборудование должно быть установлено с подветренной стороны коровника и снабжено заслонками, которые позволят регулировать интенсивность воздушного потока.

    Для создания вентиляционных каналов в коровнике можно использовать различные материалы. Главное, чтобы детали были прочными и не образовывались сквозняки

    Затем установить в верхней части помещения (не менее 2 м от пола) для удаления отработанного воздуха. Для этих целей используются короба и трубы. Делают детали из пластика, металла или дерева.

    Также рекомендуем ознакомиться с особенностями.

    Для улучшения протока воздушных масс по всей площади помещения коровника устанавливается вентиляционная шахта — воздуховод диаметром 50×50 см, в котором сделаны отверстия с шагом 60 см. Сам вал лучше делать из нержавейки, так он прослужит дольше.

    Если используются потолочные вентиляторы, то их монтируют под углом 15 градусов на высоте 2,5 м от напольного покрытия. Расстояние между блоками 20 метров.

    Если в коровнике стойкий запах аммиака, то вентиляция не справляется. В этом случае следует усилить вентиляторы или установить дополнительные устройства.

    При организации смешанной вентиляции следует позаботиться об автоматическом включении/выключении вентиляторов. Поскольку температура и влажность меняются, устройства не всегда будут работать с постоянной мощностью.

    Обеспечить постепенное включение и выключение вентиляторов помогут специальные датчики. При изменении температуры на 0,5-5°С они сработают и запустят вентиляцию. В больших помещениях с количеством вентиляторов более 10 можно установить шаг 0,5°С. Затем, когда будет достигнута заданная температура, агрегаты будут работать попеременно. Такая работа приборов позволит избежать резкой смены микроклимата.

    Мощность вентилятора рассчитывается для конкретных условий содержания крупного рогатого скота. Формулы и расчетные параметры приведены в специальных нормативных документах: СНиП 2.10.03-84, Справочнике проектировщика (раздел «Вентиляция и кондиционирование воздуха»), а также НТП-АПК 1.10.01.001-00.

    А вот для проектирования и монтажа системы принудительной вентиляции приглашаются специалисты — монтаж и подключение сложного оборудования требует навыков и специальных инструментов.

    Выводы и полезное видео по теме

    Как размещается оборудование в коровнике для приточно-вытяжной вентиляции можно посмотреть на видео ниже:

    На видео также можно увидеть пример вентиляции небольшого коровника (до 100 голов):
