Вес 1 секции мс 140: Сколько весит одна секция чугунной батареи старого и нового образца

Содержание

Чугунный Радиатор МС-140М | Строительные Материалы

Чугунный Радиатор МС-140М

Внимание!

Радиаторы отопления продаются ТОЛЬКО оптом при заявке на комплектацию объекта. Розничной продажи нет.

Мы предлагаем вам купить традиционные чугунные радиаторы отопления в Новосибирске с доставкой нашим автотранспортом (возможен самовывоз или доставка до транспортной компании для отправки в регионы).

Чугунные радиаторы МС-140М. Чугунные радиаторы изготавливаются в соответствии с нормами ГОСТ 8690-94

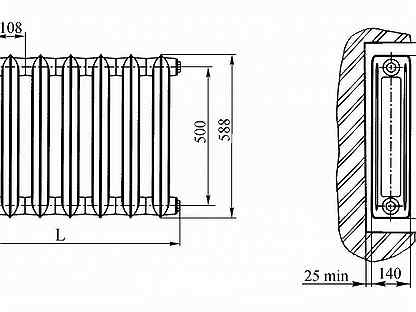

Технические характеристики Радиаторов МС-140М 500 4 секции, минск

Чугунные радиаторы изготавливаются в соответствии с нормами ГОСТ 8690-94

Тип радиатора Секционный, двухканальный, средней высоты
Резьба ниппельного отверстия G 1¼– B
Максимальная температура теплоносителя 130°C
Материал прокладок резина теплостойкая IТС и IТП ТУ 38 105376-82
Материал секций и пробок СЧ 10 ГОСТ 1412-85
Материал ниппелей КЧ 30-6-ф ГОСТ 1215-79

Чугунные радиаторы это недорогое решение вопросов отопления помещений, но такой радиатор имеет не эстетический, не современный внешний вид. Если вас интересуют именно чугунные радиаторы, то обратите внимание на современные чугунные радиаторы , Цена на них выше, зато выглядят как современные алюминиевые радиаторы.

Основные характеристики

140 500 серый чугун 4 секции
Глубина секции, мм Межцентровое расстояние Материал корпуса Количество секций

Характеристики

Количество в упаковке 1
Вес 28,7
Объем 0,03717
Высота секции, мм 588.0000
Ширина секции, мм 108.0000
Рабочее давление теплоносителя, МПа 0.9
Теплоотдача одной секции, Вт 160 Вт.
Максимальная температура теплоносителя, C 130
Емкость одной секции, л 1.45
Вес одной секции, кг 7. 1
Срок гарантии производителя, лет 3
Резьба ниппельного отверстия (DN) G 1¼»

Технические характеристики Радиаторов МС-140М 500 7 секций, Минск

140 500 серый чугун 7 секций
Глубина секции, мм Межцентровое расстояние Материал корпуса Количество секций



Количество в упаковке 9
Вес 51
Объем 0,00716
Высота секции, мм 588.0000
Ширина секции, мм 108.0000
Рабочее давление теплоносителя, МПа 0.9
Теплоотдача одной секции, Вт 160 Вт.
Максимальная температура теплоносителя, C 130
Емкость одной секции, л 1.45
Вес одной секции, кг 7.
1
Срок гарантии производителя, лет 3
Резьба ниппельного отверстия (DN) G 1¼»

Доступные варианты сборки:

Радиатор МС-140М 500 4сек.Минск
Радиатор МС-140М 500 7сек.Минск
Радиатор МС-140М 500 4сек.Н.Тагил
Радиатор МС-140М 500 7сек.Н.Тагил

Что означают цифры в названии радиаторов МС-140М ?

Например:   МС-140М 500 4сек.Минск

Радиатор МС   — Название
140 — глубины радиатора
500  — Межцентровое расстояние (расстояние между точками подключения)
4сек. — 4 секции (Количество секций в собранном радиаторе)

Минск. (Производство (Минск, или Нижний Тагил))

Внимание!

Радиаторы отопления продаются ТОЛЬКО оптом при заявке на комплектацию объекта. Розничной продажи нет.

Наши специалисты помогут вам определиться с выбором радиатора исходя из ваших потребностей. Чтобы получить консультацию, узнать актуальную цену исходя из вашего объема (и/или) заказать радиаторы, Вам необходимо связаться с нашими менеджерами по телефонам:

+7 (383) 214 03 96
+7 (383) 383 05 96

или через формы заявки на нашем сайте.



Сколько весит секция чугунной батареи с водой и без

По данным российских маркетинговых служб — на долю теплообменников из чугуна приходится свыше 60 % всех продаж сегмента. Считается, что они лучше всего подходят для отечественной централизованной теплосети. Причина востребованности кроется в характеристиках самого материала, благодаря которым чугунная батарея приобретает повышенную устойчивость к внешним воздействиям. Существенным фактором ее популярности служит доступность для населения.

Оглавление:

  1. Достоинства чугунного отопительного оборудования
  2. Вес в зависимости от числа секций
  3. На что влияет масса?

Характерные особенности

Среди достоинств батареи из чугуна можно назвать:

  • коррозионную устойчивость;
  • минимальное гидравлическое сопротивление;
  • продолжительный период эксплуатации;
  • неуязвимость к пагубному воздействию различных примесей.

Однако из-за повышенной инертности материала такая батарея не сочетается с терморегулятором. Главными ее недостатками являются неэстетичный внешний вид и громоздкость, создающая проблемы во время переноса и монтажа системы отопления. В прошлом вес радиатора старого образца, изготовленного из чугуна, составлял 7,5 кг. Совсем по-другому выглядят облегченные изделия нового поколения, украшенные виньетками или литьевым декором.

Методика определения массы

Ответ на вопрос, сколько весит чугунное оборудование, можно получить, изучив особенности его строения. Общее значение определяют таким образом: вес одного элемента умножают на количество секций, которые предполагается установить в помещении. Наполнение системы водой либо другим теплоносителем приводит к увеличению этого показателя на 10–30 кг. При расчетах за основу берут тот факт, что вес 1 секции стандартной чугунной батареи ‒ 7,5 кг.

Число узлов Вес (без воды), кг Вес (с водой), кг
7 50 60‒90
10 75 115
8‒12 70‒90 102‒138
20 150
230

Современная батарея, сделанная из чугуна, включает от 1 до 24 ребер. Общий вес обусловлен их количеством (см. таблицу). У отдельных моделей данная величина нередко отличается от указанной в несколько раз. Так, если вес одной секции чугунной батареи марки МС-140‒300 составляет 5,5 кг, то для МС-140‒500 он достигает 7.

Не отстают от российских компаний и европейские поставщики устройств отопления. Самые популярные варианты выпускают в Испании, Италии, Чехии, Турции и Китае. Так, секция чешской модели Termo отличается небольшим весом в 4,5 кг. А свыше 3 кг весит базовый элемент радиатора Könner совместного производства Германии и Китая.

Учет веса при врезке в систему отопления

Человек средней физической силы способен самостоятельно перенести конструкцию, имеющую 7 и даже 10 узлов, в то время как транспортировка батареи из 20 секций потребует коллективных усилий и досконального изучения маршрута. Такой параметр как вес чугунной батареи принимают в расчет и при подборе крепежных кронштейнов. Исходя из того, сколько она весит, покупают литые либо стальные крепления. Среди последних целесообразно выбрать регулируемые модели, позволяющие изменять положение отопительных элементов при монтаже.



Сколько весит чугунная секция батареи отопления ссср

Сколько весит секция чугунной батареи

Когда заходит речь о приобретении и установке отопительных приборов из чугуна, то первая же ассоциация – это тяжеленный советский радиатор и все трудности перемещения и монтажа, что с этим связаны. В действительности разновидностей этих приборов появилось очень много, их масса варьируется в широком диапазоне. Нашей целью стоит донести, сколько весит секция чугунной батареи различной конфигурации и решение проблем, связанных с этим.

Классические батареи

И правда, 1 секция классической советской батареи МС 140, имеющейся в продаже и по сей день, отличается немалой массой – 7. 12 кг. Если учесть тот факт, что объем одной секции чугунной батареи МС 140 составляет 1.5 л воды, то общая масса получится 8.62 кг. Зная, что тепловая мощность каждой секции ориентировочно равна 170 Вт, то для помещения средней площади 20 м2 потребуется 12 таких секций, это по массе составит 85.4 кг, а вместе с водой – 103.4 кг.

Примечание: здесь и далее для лучшего понимания вопроса приводится пример укрупненного расчета тепловой мощности и количества секций.

Вы можете сказать, что необязательно ставить один большой прибор, можно же разделить его на два, и будете правы. Тем не менее чистый вес чугунных батарей старого образца тогда будет составлять 43 кг. что по правилам охраны труда не допускается поднимать одному человеку, потребуется помощник.

Вторая проблема заключается в том, что классические радиаторы предназначены только для настенного крепления, а подавляющее большинство современных домов строится из пористых материалов, в лучшем случае из газобетона или пенобетона, в худшем – из SIP-панелей с наполнением из пенопласта.

К таким стенам потребуется специальное крепление для чугунных радиаторов сложной конструкции с фиксацией во многих точках, что вряд ли вам понравится.

Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок.
Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Заключение

В наше время есть возможность подобрать чугунный прибор отопления применительно к разным условиям монтажа, в том числе и по весу. Благодаря напольной установке слишком тяжелым винтажным батареям даже не нужны кронштейны для крепления, разве что в качестве дополнительной фиксации к стене.

Рекомендуем:

Технические характеристики чугунных радиаторов МС 140 Как сложить печь для бани из кирпича Обзор радиаторов отопления: какие батареи лучше поставить?

Расчет отопления — вес 1 секции чугунного радиатора

Для расчета системы отопления необходимо учитывать множество разных параметров. Один из них — тяжесть приборов отопления. Допустим, планируется поставить классические радиаторы из чугуна, состоящие из 4–10 элементов. Для того чтобы подсчитать массу всей системы, необходимо знать, сколько весит чугунная батарея — это обеспечит надежность ее монтажа.

Немного о чугунных радиаторах

Чугунный радиатор — классика жанра. Его устанавливают уже более 100 лет, и ни одна современная новинка так и не смогла полностью вытеснить такую батарею с рынка. Популярность, которой пользуются эти радиаторы, определяется характеристиками самого чугуна.

Среди важнейших преимуществ нужно обязательно отметить:

  • Коррозионную устойчивость.
  • Продолжительный срок службы.
  • Нетребовательность к качеству теплоносителя.
  • Отличную теплопередачу.
  • Нетребовательность в эксплуатации.

Капля дегтя в этой бочке меда — значительная масса конструкции. Один элемент чугунной батареи весит 7,5 кг. Несложно подсчитать, что стандартный радиатор из 7 секций потянет на 50 кг. Для обеспечения нормального теплового режима в помещении не всегда бывает достаточно одного нагревательного элемента. Из-за этого приходится задумываться о надежности крепления элементов системы к стенам.

Кроме того, следует помнить, что чугун является хрупким материалом. Поэтому при перемещении изделий из него и их монтаже следует соблюдать особую осторожность, чтобы от случайного удара в чугуне не появились невидимые глазу микротрещины. В процессе эксплуатации, когда давление в сети отопления будет возрастать, эти трещины начнут увеличиваться, что неизбежно приведет к протечкам.

Основные характеристики

Стандартный прибор отопления состоит из 4–10 отдельных элементов. Размер батареи определяется исходя из теплового режима, который необходимо обеспечить в помещении, а также в зависимости от архитектурных особенностей последнего.

Несмотря на большую массу чугунного прибора отопления и возникающие в связи с этим сложности тяжесть батареи не является проблемой при ее установке. Самое главное — правильно выполнить ее монтаж. Для обеспечения правильности установки радиаторов недостаточно знать только их массу. Необходимо учитывать и другие характеристики:

  • Межосевое расстояние. Для стандартных моделей оно может составлять 350 или 500 мм. Радиаторы, имеющие большую высоту, как правило, производятся с большим расстоянием между осями.
  • Глубина. Стандартные цифры — 92, 99 и 110 мм.
  • Ширина секции. Здесь есть небольшой разброс — 35–60 мм.
  • Объем секции — количество теплоносителя, необходимого для ее полного заполнения. В среднем объем составляет 1–4 литра и зависит от размеров элемента.

Современные радиаторы изготавливаются из качественного чугуна, что позволило производителям обеспечить стабильность технических характеристик своей продукции. Это касается и веса одной секции — важнейшего параметра при расчете нагрузки на несущие конструкции помещения.

Важно! Чугунные батареи отличаются модульностью конструкции. Это значит, что при необходимости можно добавить или удалить секции.

Варьирование количества секций — простейший способ регулировать температуру в помещении. Как правило, рекомендуется выбирать приборы с большим по отношению к расчетному количеством секций. Это поможет решить проблему сильных перепадов температур, характерных для холодных периодов года в средней полосе России.

Расчет нагрузки

Расчет тепловой мощности

Рассчитать нагрузку на несущие конструкции, зная вес одной секции чугунной батареи, достаточно просто. Например, рассчитаем, сколько будет весить радиатор, состоящий из 7 секций. Вес одной секции без воды равен 7,5 кг. Умножив эту цифру на количество элементов, получаем вес пустой батареи — 50 кг. Значит, кронштейны и крепления, используемые при монтаже системы, должны выдержать такой вес. Это теоретически. На практике все немного сложнее.

После окончания монтажа система заполняется водой, что неизбежно приведет к увеличению веса и нагрузки на крепежные элементы. Увеличение веса может быть различным, что зависит от объема секции. В среднем вес всей батареи после заполнения системы теплоносителем увеличится на 10–30 кг. Кронштейны, выбранные из расчета 50 кг, просто не справятся с возросшей нагрузкой.

К факторам, оказывающим негативное влияние на крепежные элементы системы, нужно отнести еще и движение, вызванное физическими процессами, происходящими при нагревании и остывании теплоносителя.

Заключение

Чтобы отопительная система служила долгие годы, нельзя игнорировать такие параметры, как вес и объем секции радиатора. Только правильно рассчитав нагрузку на крепежные элементы, можно гарантировать надежность монтажа, а также бесперебойную эксплуатацию всей отопительной сети.

Сколько весит секция чугунной батареи?

Вес одной секции чугунной батареи

О чугунных батареях

Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

  1. Устойчивость к коррозии,
  2. Долговременность эксплуатации,
  3. Нетребовательность к качеству теплоносителя,
  4. Отличная теплопередача,
  5. Нетребовательность в применении.

Не может быть все так гладко, и два недостатка все же находятся.

  • Один кроется в массе. Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140. которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
  • Вторым отрицательным моментом чугуна является его хрупкость. Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.

Базовые характеристики классического радиатора

Стандартная чугунная батарея состоит из 4-10 отдельных секций. Ее размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на возникающие сложности при установке тяжелого радиатора отопления из чугуна, все же основной проблемой это не считается. Основная задача состоит в выполнении правильного монтажа батареи. Чтобы его осуществить, недостаточно знать лишь массу изделия, необходимо учесть следующие моменты:

  • Расстояние между осями. Стандартные модели могут иметь 350 или 500 мм. Батареи с большой высотой характеризуются пропорциональными размерами между осями.
  • Глубину. Стандартные размеры 92, 99, 110 мм.
  • Ширину секции. Размеры находятся в несколько большем диапазоне – 35 — 60 мм.
  • Объем секции. Это количество теплоносителя, которое необходимо для полного заполнения элемента радиатора. Объем находится в зависимости от размера секции. Средние значения колеблются от 1 до 4 литров.

Важной проблемой установки чугунной батареи классического образца является то, что она предназначена только для крепления на стене. В то же время большинство домов современности изготавливаются из пористых материалов. таких как газобетон, пенобетон, а также SIP-панели с пенопластовым наполнением. Данные стены нуждаются в специальном креплении сложной конструкции с многоточечной фиксацией, что вряд ли будет вам по душе.

Современные модели радиаторов отопления

Для крепления на стенах различными производителями разработаны новые модели из серого чугуна, их масса гораздо меньше старых классических образцов. К примеру, опишем чешский радиатор отопления Viadrus STYL 500. Сколько весит 1 секция данного радиатора отопления? И сколько выйдет масса всей конструкции?

Масса 1 секции составляет 3,8 кг. воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140. Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET. модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

Несколько слов о винтажной батарее из чугуна. Ее вес превосходит советский образец, который может достигать 14 кг. Данные отопительные приборы внешне очень напоминают старинные, которые устанавливали в далеком 19 веке в резиденциях и усадьбах.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

  • Автор: Вадим Николаевич Лозинский

Для строительстве или ремонте часто необходимо перенести или привезти радиаторы отопления. Для этого необходимо знать вес чугунной батареи. На сегодняшний день существуют множество различных видом и типов чугунных радиаторов.

Но для определённости будем говорить о классической чугунном радиаторе тип МС-140.

Сколько весит секция чугунной батареи/радиатора

Согласно паспорта: РАДИАТОР «МС-140 М» ШТАЖ.632472.004 ПС вес чугунной секции радиатора равен 7,2 кг. Остальное приходится на заглушки и соединения.

Поэтому на вопрос: «Сколько весит чугунная батарея 1 секция?» можете смело отвечать «чуть более 7 килограмм«.

Соответственно можно узнать сколько весит батарея из нескольких секций радиатора МС-140:

Вес чугунной батареи из 2 секций: 14,94 кг

Вес чугунной батареи из 3 секций: 22,06 кг

Вес чугунной батареи из 4 секций: 29,18 кг

Вес чугунной батареи из 5 секций: 36,30 кг

Вес чугунной батареи из 6 секций: 43,42 кг

Вес чугунной батареи из 7 секций: 50,54 кг

Чугунная батарея из 8 секций весит: 57,76 кг

Вес чугунной батареи, в зависимости от количества секций, составляет от 7,1 кг до 71 кг.

Чугунная батарея – одно из знаковых изобретений времен советской эпохи. Обычный отопительный прибор стал героем анекдотов, персонажем фильмов. Хотя что, казалось бы, может быть особенного в обычном нагревательном приборе?

С момента изобретения в Древнем Риме системы водяного отопления, человечество не очень продвинулось в качестве обогрева собственного жилища. Отопительные приборы напоминали обычные змеевики, но тепло в них надолго не задерживалось и в домах, как рядовых граждан, так и дворцовой знати было по-прежнему холодно и сыро.

Вес чугунной батареи, в зависимости от количества секций, составляет от 7,1 кг до 71 кг.

По форме, он не был похож на те радиаторы, которые жильцам привычно видеть в квартирах многоэтажек. Это была труба большого диаметра, на концах которой устанавливались дискообразные выступы, не являющиеся частью системы отопления. В качестве материала для литья чугун был выбран не случайно, в ХIХ веке активное развитие получила сталеплавильное и чугуноплавильное производство, поэтому литейные мастера и инженеры знали толк в своем деле: они ценили материал за устойчивость к воздействию внешних факторов, за то, что он был «долгожителем» и обладал хорошими теплоизоляционными качествами.

Благодаря таким параметрам, чугунный радиатор «прижился» в России. Меняя форму, размер и вес, он приобрел сегодняшний неизменный вид и отработанную технологию производства.

Как производят радиаторы?

Со времен появления первого чугунного отопительного прибора, в технологии производства изменилось немногое. Все современные радиаторы изготавливаются методом литья из чугунного сплава. Так как форма батареи со временем изменилась, в производственный процесс так же были внесены свои коррективы: радиатор стал изготавливаться посекционно. После отливки на заводе собираются готовые изделия. Каждая секция скрепляется с последующей, при помощи резьбовых ниппелей. Поэтому, если в радиаторе возникает протечка, то происходит она чаще всего либо в месте крепления прибора к отопительной системе, либо на резьбовом стыке отдельных секций.

Это интересно!

Количество секций у радиаторов может быть разным, в зависимости от производителя. Чугунные изделия производства Чехии выпускаются десятисекционными, радиаторы Луганского литейно-механического завода марки МС140 четырех- и семисекционными. Очень популярны были чугунные батареи в СССР. Тонкие стальные радиаторы, хотя и были значительно легче, но часто не справлялись с обогревом помещения, протекали и затапливали соседей. Если в помещении был установлен чугунный радиатор, то такая комната была самым теплым местом в доме. Поэтому, занявшись ремонтом, советские граждане старались поменять отопительные приборы на чугунные, достав дефицитное изделие. Во многих квартирах, несмотря на большой выбор современных отопительных приборов, чугунные батареи, по-прежнему, у хозяев с ними очень «теплые» отношения.

В отличие от металлических «собратьев», чугунные радиаторы отличались еще одним очевидным преимуществом: их было удобно красить. Каждый собственник жилплощади в многоквартирном доме, хотя бы единожды, сталкивался с проблемой покраски батарей. Пластинчатые и трубчатые радиаторы требовали ежегодного обновления, а красить их было очень неудобно и долго. С чугунными радиаторами процесс покраски проходил значительно быстрее, так как они не имели «каверзных» форм и мелких деталей. С завода отопительные приборы поставлялись огрунтованными, поэтому выбрать цвет краски можно было любой и окрасить поверхность батареи по собственному вкусу.

Установить чугунную батарею одному человеку было непросто. Дело было не в сложности подключения, для того, чтобы поднять и удержать чугунный радиатор, требовалось, как минимум, усилие двух человек.

Сколько весит одна секция чугунной батареи?

Стандартная секция чугунной батареи весит 7,5 кг. Соединять между собой их можно сколько угодно, обычно, вместе устанавливают от 4 до 24 секций. Большее количество секций может просто не выдержать стеновое крепление. Чем больше секций будет в батарее, тем выше окажется его теплоотдача. При наполнении одной радиаторной секции в нее помещается 4,2 литра воды. Теплоотдача чугунной батареи рассчитывается, исходя из температуры воды в нагревательном приборе и температуры его поверхности. По нормативам она должна составлять в системе отопления не менее 90 градусов по Цельсию, поверхность радиатора нагревается до 70 градусов по Цельсию.

Подобным образом рассчитывается и теплоотдача отопительного прибора: теплоэффективность одной радиаторной секции умножается на их количество в отопительном приборе. Очень важен и такой показатель, как полезная площадь обогрева. Чугунный радиатор имеет форму, при которой нагревающаяся поверхность достаточно обширная, что увеличивает теплоотдачу всего прибора. Более ребристые батареи с небольшой поверхностью способны вырабатывать коэффициент теплоотдачи не более 0,23 кв. метров с поверхности всего источника тепла.

Алюминий или чугун?

Долгожитель – чугунный радиатор, имеет как свои плюсы, так и минусы по сравнению с современными конкурентами.

  1. Чугун имеет высокую устойчивость к коррозии. Базовым теплоносителем в водяной системе отопления является вода, которая поступает от ТЭЦ по многокилометровым трубам к элеваторным узлам домов и производственных зданий. Многие теплотрассы проложены достаточно давно и в них накапливается мусор и ржавчина. Чугунные детали тепломагистрали «стойко» переносят эти негативные факторы и служат многие годы, в отличие от многих современных материалов. Сантехнические приборы из чугуна устойчивы к гидроударам.
  2. Долгий срок службы. Чугунные радиаторы рассчитаны на срок службы в 50 лет, при условии их периодической промывки и очистки.
  3. Настоящая находка для стилистов и дизайнеров интерьера. Отлично вписываются в помещения ретро-стиля.
  4. Высокая энергоемкость является, скорее, недостатком батарей, чем их преимуществом. Чугунные батареи имеют долгий период как нагрева, так и остывания поверхности. При расчёте общей энергоэффективности, приборы из чугуна уступают лидерство отопительным приборам современного поколения. И все же использование их, при подключении к центральным теплосетям, считается целесообразным.
  5. Значительный вес. При расчете количества секций, необходимо учитывать общий вес источника тепла. Если крепление чугунного радиатора весом более 50 кг выполняется в капитальную бетонную или кирпичную стены, то достаточно крепежа большого сечения. При креплении в других видах конструкций, необходимы дополнительные крепежные элементы. При нарушении правил установки, может быть нарушена целостность стены и ее несущих элементов.

Теперь вы не только знаете сколько весит чугунная батарея, но и все её преимущества и недостатки.

инструкция по монтажу своими руками, сколько весит, видео и фото

Чугунные батареи используются для обогрева жилья уже более века. Но, несмотря на столь серьезный возраст, они с честью выдерживают жесткую конкуренцию с новомодными материалами и прочно занимают свою нишу. Отдавая предпочтение чугуну, первое над чем задумывается будущий владелец, это сколько весит 1 секция чугунного радиатора. Об этом, а также о других сопутствующих характеристиках этого материала мы будем беседовать далее.

Фото эксклюзивной чугунной батареи.

За что любят чугунные батареи

Безусловно, если вам предстоит замена или установка батареи своими руками, то вопрос, сколько весит секция чугунного радиатора, будет одним из первых, но далеко не единственным.

Ведь по большому счету за доставку и установку можно заплатить, а вот насколько качественно само изделие нормального хозяина интересует больше.

  • Так как данное изделие предназначено для обогрева помещения, характеристики теплоотдачи и мощности стоят здесь на первом месте. По этим параметрам чугун проигрывает стали и алюминию. Но стандартная инструкция, как правило, не содержит информации о теплоемкости, а именно здесь дедушка чугун значительно опережает своих конкурентов. Металл долго нагревается, но зато также долго и остывает.

Параметры современных радиаторов из чугуна.

Важно: тепловая инертность металла не столь значима в централизованных системах многоэтажных домов.
Зато в локальных сетях с регулируемой температурой теплоносителя или естественной циркуляцией, чугун вне конкуренции.

  • По долговечности, данный металл также занимает лидирующие позиции, он не корродирует, благодаря чему срок службы таких батарей в среднем составляет 30 – 40 лет. Хотя в некоторых квартирах по сей день стоят радиаторы, установленные еще полвека назад.
  • Далеко не последним плюсом считается абсолютная нейтральность чугуна. Если в частном доме вы лично можете проконтролировать качество теплоносителя, то в больших сетях по трубам течет жесткий коктейль, противостоять которому способен не каждый материал.

Параметры Т-90.

  • Конечно вес одной секции чугунных радиаторов отопления весьма ощутимый, но вместе с тем, эти конструкции имеют широкие каналы, через которые легко проскакивает любой мусор. Это особенно актуально для больших сетей, где качество теплоносителя оставляет желать лучшего. Песок, частички ржавчины и прочие «сюрпризы» таким батареям не страшны.
  • Кроме того, рабочим давлением для чугунных батарей является 9 атмосфер, притом, что в городских сетях этот показатель редко превышает 6 атмосфер. Плюс, имея достаточно толстые стенки и большой вес одной секции чугунного радиатора, эти конструкции способны выдержать гидроудар мощностью до 15 атмосфер.

Батарея МС-140.

  • Если алюминиевые или биметаллические батареи занимают определенную ценовую категорию, то линейка чугунных радиаторов заслужено считается едва ли не самой широкой. Цена на стандартные МС-140 доступна практически каждому, далее стоимость постепенно растет в зависимости от качества литья и марки производителя.

Важно: все изделия подобного рода изначально реализуются неокрашенными.
Это очень удобно, так как при существующем ассортименте современных термостойких красок, батарею можно своими руками задекорировать под любой интерьер.

Варианты окрашивания батарей своими руками.

Мощность и вес радиаторов

Вес 1 секции чугунного радиатора отопления, непосредственно зависит от габаритов и внутреннего объема. В свою очередь размеры конструкции в сборе влияют на количество выделяемого тепла.

Расчет количества секций

На данный момент существует несколько распространенных методик расчета. Специалисты проектировщики используют достаточно сложные формулы, где учитывается целый комплекс характеристик помещения. Но на бытовом уровне все можно сделать гораздо проще.

Стандартные размеры МС-140.

Для стандартных многоэтажек, в которых высота потолков, как правило, не превышает 3 метров, на прогрев 1м² площади нужно затратить 100 Вт тепловой энергии. Инструкция к любой батарее содержит данные по мощности одной секции.

Так для чугунной МС-140 это значение равно 160 Вт. Умножив квадратуру комнаты на 100 и разделив на 160, вы получите искомое количество секций. Если число получается дробным, округлять лучше в большую сторону.

Для частных коттеджей на 2 и более этажа лучше отталкиваться не от квадратуры, а от объема помещения. В среднем на прогрев 1м³ комнаты уходит около 41 Вт. Умножая длину, на ширину и на высоту вы получаете внутренний объем, который в свою очередь умножается на 41 Вт. Далее, как и в первом случае, полученное значение делиться на мощность 1 секции.

Вес разных моделей чугунных радиаторов.

Важно: все эти расчеты верны для стандартных помещений с 1 окном и 1 стеной, граничащей с улицей.
Если окон и внешних стен больше, а также когда есть выход на балкон или не отапливаемое помещение сверху, конечная цифра увеличивается на 20%.

Несколько слов о монтаже

Сколько весит одна секция чугунного радиатора можно узнать из инструкции или специальных таблиц, часть из которых представлены в статье. К примеру, одна секция наиболее распространенной отечественной батареи МС-140 весит 7,12 кг. Она вмещает полтора литра теплоносителя и обладает средней мощностью 160 Вт.

Крепление на стену.

Сделав не хитрые вычисления можно выяснить, что вес чугунного радиатора на 7 секций МС-140 заполненного теплоносителем составит порядка 60,34 кг (8,62х7=60,34). Аналогичная, но пустая батарея будет весить 49,84 кг. По существующим нормам охраны труда такую конструкцию поднимать одному человеку запрещено. Плюс не каждая стена может выдержать эту батарею.

Вариант боковых креплений.

Согласно СНиП 3.05.01-85, для навешивания чугунного радиатора из 6 – 8 секций на бетонную или кирпичную стену достаточно двух навесов сверху и одного снизу по центру. В случае увеличения количества ячеек на каждые 5 – 7 штук добавляется по одному нижнему и верхнему креплению.

Стены многих современных домов строят из легких пористых материалов. Они конечно теплые и долговечные, но выдержать, к примеру, вес чугунного радиатора на 7 секций не способны. В этом случае используются напольные модели чугунных батарей, а для таких конструкций как МС-140 устанавливаются напольные стойки с фиксаторами, показанные на фото.

Напольные стойки.

Совет: как нижние стойки, так и боковые навесы для чугунных радиаторов в своей маркировке обязательно имеют пометку «усиленные».
Если вы выбираете кронштейны из каталогов интернет-магазина, этот момент нужно проконтролировать.

Сравнительные характеристики разных моделей радиаторов МС.

На видео в этой статье даны рекомендации по теме чугунных радиаторов.

Вывод

Утверждать однозначно, что какой либо вид радиаторов самый лучший не станет ни один специалист. На страницах нашего сайта мы пытаемся рассказать вам обо всех достоинствах и недостатках разных моделей. Выбор же дело индивидуальное, он зависит от личных предпочтений и конкретных условий.

Эксклюзивное литье.

Вес секции чугунной батареи и правила монтажа радиатора

Знать вес радиаторов отопления важно, чтобы выполнить их качественный монтаж. Особенно важно это в случае с чугуном – тяжёлым материалом, требующим надёжного крепления.

Вес секции чугунной батареи может превышать массу алюминиевого радиатора целиком.

Сколько нужно креплений на одну чугунную батарею, может ли один работник справиться с монтажом чугунного радиатора и как монтировать чугун на стены из пористых материалов, таких как газобетон.

Вес секции

Стандарта тут быть не может, поскольку есть разные модели от разных производителей. Кроме того, внутри вида может отличаться размер и глубина обогревателя.

Производители:
  • Завод СантехЛит выпускает популярные модели МС-140 и МС-110.
  • Чебоксарский завод – автор гармошек Чм-1, Чм-2, Чм-3 с характерной плоской фронтальной частью.
  • В арсенале китайского Konner, есть модели Хит, Модерн, Форт.
  • Белорусское производство поставляет модели 2К60П, 2К60ПП и другие.
  • Guratec – немецкая фирма выпускает батареи в стиле ретро – изящные и качественные.

Вес 1 секции от 5 до 7 кг. Рассмотрим самые популярные марки подробнее.

По нормам охраны труда, допустимые тяжести, которые может поднимать человек периодически, чередуя с другой работой – 30 кг для мужчин и 10 кг для женщин.

Подъём тяжести в 35 кг уже относится к вредному труду второй степени (для женщин более 12 кг).

Классические батареи

Когда имеют в виду привычную «советскую» гармошку, подразумевают продукцию из Брянской области от СантехЛита, МС-140 и МС-110.

Таблица сравнения характеристик разных моделей чугунных радиаторов:

Вес, кг

Габариты, мм Объем воды, л

Тепловая мощность, кВт

МС-140 500 7,1 93/588/140 1,45 0,160
МС-140 300 5,6 93/388/140 1,11 0,120
МС-110 500 5,6 93/588/110 0,85 0,125
ЧМ-1 4,8 80/570/70 0,9 0,110
ЧМ-3 7 90/570/120 1,38 0,156
Konner Модерн 4,9 60/565/80 0,85 0,150



Небольшую погрешность в расчётах может дать навесная арматура – заглушки, краны и клапана.

Современные отопительные радиаторы из чугуна

Обратите внимание на марку Konner.

При глубине секции 80 мм (что практически в два раза меньше, чем у МС-140) и меньшем объёме воды, эти обогреватели имеют равную тепловую мощность (0,12 – 0,16 у МС и 0,12 – 0,15 у Konner Модерн).

Получается, что при меньшем весе и размере, радиатор «использует» меньшее количество теплоносителя, но покажет тот же результат, что и классическая гармошка!

На практике это означает, что можно будет использовать меньшее количество теплоносителя (это важно для тех кто использует антифриз) для той же площади – более лёгкий вес, проще монтаж, итоговая сумма расходов – меньше.

К тому же, эти радиаторы выглядят стильно и современно. Их корпус отливается по образу и подобию алюминиевых и биметаллических радиаторов, которые так полюбились сегодня домовладельцам.

Ещё один хороший вариант – Viadrus STYL 500. Чешские изящные отопительные приборы. Поверхность их гладкая, а верхняя часть заужена. Вес секции 3,8 кг. Вмещается 0,8 литров. Высота 580, глубина 130. Теплоотдача 0,137 кВт.

Некоторые современные модели радиаторов украшены литьем, окрашиваются не только в привычные цвета, но и выполняются с позолотой, строгими чёрными и так далее. Такой прибор может стать украшением интерьера, можно подобрать нестандартный размер и форму (например, узкий и высокий, или низкий и полукруглый).

Ottoman – чугунная батарея

Но ещё одна немаловажная деталь – современные приборы зачастую делаются на ножках. Их не нужно подвешивать к стене, что делает монтаж проще и надёжнее.

Лучше не собирать секции в единый блок самостоятельно. Ручная сборка всегда будет уступать заводской по качеству соединений. Поэтому стоит заранее рассчитать количество секций и приобретать готовые батареи нужной величины.

Сколько весит батарея

После выбора модели радиаторов, исходя из тепловой мощности, высчитывается требуемое количество секций для комнаты (Обычно, берётся не менее 4 – 5 шт.) Вес 1 секции чугунной батареи умножается на число единиц и затем прибавляется объём теплоносителя, который также будет утяжелять общую конструкцию.

Предположим, что понадобится 8 секций МС-140.

Вес такого прибора будет:

7,1 х 8 = 56,8 кг.

Даже для двух человек этот вес – на грани допустимых норм.

Объём жидкости в одной секции 1,45 л.

А в восьми секционной батарее:

1,45 х 8 = 11,6 л

Общий вес обогревателя:

56,8 + 11,6 = 68,4 кг.

Поскольку большой радиатор создаёт нагрузка на стену, крепления и с ним тяжело работать, советуется по возможности, делить такие приборы на два и три отдельных обогревателя. Например, два по 4 секции.

Монтаж тяжёлых радиаторов

На кирпич или бетон батареи вешаются без проблем на стандартные крюки и дюбеля.

Примерно рассчитать количество кронштейнов можно, если учесть, что на 10 мм пруток допускается нагрузка из 2 -3 секций.

Крюки – ещё один вариант крепежа, который вешается через дюбель.

Крюки бывают на планке (вертикальная полоска металла, которая не даёт дополнительной опоры, но уже вымерена под размер секции, что облегчает процесс разметки).

Трудности возникают при монтаже на пенобетон, газоблоки, дерево, сип-панели и гипсокартон.

Пенобетон и газоблок. Качественный газоблок вполне может выдержать крепление на заглубленные крюки, только количество их можно несколько увеличить.

Существует также технология, когда буром делается расширенное отверстие, в которое заливается бетон или пеногерметик (не то же самое, что монтажная пена). Крюки фиксируются в бетоне, исключая вероятность крошения стройматериала.

Установка радиаторов

Как повесить тяжёлую батарею на гипсокартон. Опорой здесь должен быть не сам гипсокартон и не лёгкий металлический профиль. Удлинённые кронштейны должны доставать до бетонной стены – основания.

В продаже сегодня имеются специальные ножки-крепления. Их можно подставить под любой прибор отопления и даже на месте отрегулировать по высоте, так как ножки могут «поддомкрачивать» батарею, поднимаясь и опускаясь на резьбе.

Использовав для установки ножки, можно сделать всего один – два крюка, чтобы зафиксировать радиатор. Для этого буром делается отверстие диаметром 10 мм и длиной 15 – 20 см. В него наглухо вбивается забивной кронштейн.

Биметаллические батареи имеют массу преимуществ, но нужно суметь правильно выбрать качественную модель. Батареи биметаллические – какие лучше? Сравнительная характеристика различных радиаторов.

О плюсах и минусах увлажнителей воздуха на батарею расскажем в этой статье.

Заключение

Итак, вес секции чугунного радиатора может доходить до 7,1 кг, а с водой внутри и все 8,5.

Так что приниматься за монтаж такого оборудования лучше, имея напарника или двух и, продумав надёжные крепления.

В деревянных, газоблочных, пенобетонных домах и там, где стены обшиты гипсокартоном, советуется использовать ножки для опоры на пол.

Видео на тему

Радиаторы чугунные | ЦентрСантехторг — всё для тепло

БРИЗ-500:

  • Рабочее давление — 1,2 МПа
  • Испытательное давление — 1,8 МПа
  • Теплоотдача секции — 150 вт.
  • Материал уплотнительных колец — термостойкий полимер
  • Материал секций и пробок — серый чугун
  • Емкость одной секции — 0,74 л.
  • Вес одной секции — 4,5 кг.
  • Межосевое расстояние — 500 мм.
  • Полная высота секции — 580 мм.
  • Ширина секции — 85 мм.

Чугунные радиаторы отопления БРИЗ-500 предназначены для применения в системах водяного отопления жилых, административных и общественных зданий. Радиаторы БРИЗ сертифицированы в системе ГОСТ Р. Чугунные батареи БРИЗ — это новое поколение чугунных радиаторов. БРИЗ-500 имеют современную конструкцию и внешний вид. Поверхность радиаторов имеет термостойкое полимерное покрытие белого цвета. Это придает им наиболее продолжительный срок эксплуатации и современный внешний вид.

Преимущества радиаторов БРИЗ-500:

  • Чугунные радиаторы БРИЗ не подвержены корозии, поэтому их можно устанавливать в любых системах отопления  и в любых жилых зданиях без каких-либо ограничений. Чугунные радиаторы БРИЗ служат десятилетиями.
  • Увеличенная площадь поверхности и небольшой объём теплоносителя обеспечивают батареям БРИЗ высокую эффективность обогрева помещения, по сравнению с традиционными чугунными радиаторами.
  • Чугунные радиаторы БРИЗ имеют современную конструкцию и внешний вид. Поверхность радиаторов имеет термостойкое полимерное покрытие белого цвета.
  • Чугунные радиаторы БРИЗ компактнее традиционных чугунных радиаторов МС-140-500. При этом тепловой поток, создаваемый радиаторами БРИЗ, больше теплового потока традиционных радиаторов на 34%.
БризКитайприменениерадиаторырадиаторы отоплениярадиаторы чугунныехарактеристики

МС-140М

  • Расстояние между центрами ниппельных отверстий, мм. — 500
  • Поверхность теплопередачи одной секции, м2 — 0,208
  • Емкость одной секции, л. — 1,45
  • Вес одной секции, кг. — 6,7
  • Удельная металлоемкость, кг/кВт. — 42
  • Линейная теплоплотность потока, кВт/м. — 1,48
  • Мощность одной секции, Вт. — 160

БЗ-140×300

  • Расстояние между центрами ниппельных отверстий, мм. — 300
  • Поверхность теплопередачи одной секции, м2 — 0,171
  • Емкость одной секции, л. — 1,27
  • Вес одной секции, кг. — 5,4
  • Удельная металлоемкость, кг/кВт. — 45
  • Линейная теплоплотность потока, кВт/м. — 1,225
  • Мощность одной секции, Вт. — 120

Чугунные секционные отопительные радиаторы предназначены для систем отопления жилых, общественных и производственных зданий повышенной этажности с температурой теплоносителя до 130оС (в том числе и в паровых системах отопления) и рабочим избыточным давлением до 0,9 МПа. Прочностные характеристики радиаторов гарантируются испытательным давлением не менее 1,5 МПа.

Большая теплоёмкость позволяет обогреть помещение при относительно низких t° теплоносителя. Радиатор состоит из отдельных чугунных секций, собранных на ниппелях с помощью колец «0-ринг» из термостойкой высококачественной резины вместо плоских резиновых прокладок. Это повысило надежность и долговечность радиаторов в отношении герметичности. Радиатор комплектуется четырьмя пробками: двумя глухими с левой резьбой и двумя проходными с резьбовыми отверстиями в них.

Секции радиатора изготовлены из серого чугуна СЧ10 с пластинчатым графитом, ниппели изготовлены из ковкого чугуна ферритного класса КЧ30-6ф. Радиаторы выпускаются малой (300 мм) и средней (500 мм) высоты.

Минскприменениерадиаторырадиаторы отоплениярадиаторы чугунныехарактеристики
ГОСТ 31311-2005, ТУ 4935-005-00288372-05 предназначены для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 130° С и с рабочим избыточным давлением до 0.9 МПа.

МС-140М-500-0.9

Тип радиатора — секционный двухканальный. Длина секции — 93 мм, высота — 588 мм, глубина -140 мм. Площадь поверхности нагрева одной секции — 0.244 м2, номинальный тепловой поток — 0.160 кВт. Емкость одной секции — 1.45 л. Масса одной секции — 7,1 кг (с учётом ниппелей и пробок). Резьба ниппельного отверстия — G 1 1/4». Материал секции радиаторов и пробок — серый чугун СЧ-10, материал ниппелей — ковкий чугун КЧ30-6-Ф, сталь 08 КП или 08 ПС ГОСТ 1050.

МС-140-300-0.9

Тип радиатора — секционный двухканальный. Длина секции — 93 мм, высота — 388 мм, глубина -140 мм. Номинальный тепловой поток — 0.120 кВт. Емкость одной секции — 1,11 л. Масса одной секции — 5,7 кг (с учётом ниппелей и пробок). Резьба ниппельного отверстия — G 1 1/4». Материал секции радиаторов и пробок — серый чугун СЧ-10, материал ниппелей — ковкий чугун КЧ30-6-Ф, сталь 08 КП или 08 ПС ГОСТ 1050.

Брянскприменениерадиаторырадиаторы отоплениярадиаторы чугунныехарактеристики

Konner МОДЕРН — 500

  • Межосевое расстояние, мм. — 500
  • Высота секции, мм. — 600
  • Ширина секции, мм. — 64
  • Глубина секции, мм. — 96
  • Диаметр входного отверстия, дюйм — 1 1/4
  • Рабочее давление, МПа — 1,2
  • Испытательное давление, МПа — 1,8
  • Тепловой поток секции, кВт — 0,15
  • Вес секции, кг. — 4,90
  • Литраж секции, л/секцию — 0,9

Konner МОДЕРН — 300

  • Межосевое расстояние, мм. — 300
  • Высота секции, мм. — 400
  • Ширина секции, мм. — 64
  • Глубина секции, мм. — 90
  • Диаметр входного отверстия, дюйм — 1 1/4
  • Рабочее давление, МПа — 1,2
  • Испытательное давление, МПа — 1,8
  • Тепловой поток секции, кВт — 0,12
  • Вес секции, кг. — 3,40
  • Литраж секции, л/секцию — 0,66

Поставляются вместе с комплектующими

Застрахованы «ИНГОССТРАХ». Гарантия 15 лет!

Чугунные радиаторы отопления нового поколения Konner – высококачественные чугунные секционные радиаторы отопления, предназначенные для систем отопления с естественной или принудительной циркуляцией воды, отвечающие самым современным эстетическим требованиям и обладающие высоким качеством.

Преимущества чугунных радиаторов отопления Konner:

  • Долговечность. Срок службы – до 50 лет
  • Устойчивость к коррозии
  • Невосприимчивость к плохому качеству теплоносителя
  • Пригодность для высотных зданий и сооружений. Выдерживают высокое давление
  • Возможность использования в системах с естественной циркуляцией за счет большого диаметра проходных отверстий и малого гидравлического сопротивления
  • Высокое качество и современный дизайн
  • Сертификат качества СанРос
  • Полностью соответствуют ГОСТ
KONNERКитайпреимуществарадиаторырадиаторы отоплениярадиаторы чугунныехарактеристики

Вес одной секции батареи чугунной — Дом своими руками

Сколько весит одна секция чугунные батареи?

Старые чугунные радиаторы, хотя и выпускаются много лет, давно уже доказали свою результативность, хорошую теплоотдачу и долговечность. Основной их недостаток — это большой вес при монтаже, впрочем это также становится преимуществом при оценке теплоотдачи. Масса 1 части такой батареи — 7,1 кг и укороченной части — 5,7 кг.

Язык не поворачивается назвать чугунные радиаторы старыми, потому что в настоящий момент они считаются необыкновенным шиком и цена на порядок выше железных. К тому же, что, хотя чугунные части продолжают отпускать по старому ГОСТ, в первой половине 90-ых годов двадцатого столетия он был модифицирован и в настоящий момент сборка чугунные батареи из конкретных секций также проста как сборка отопительного прибора из биметалла. Кстати, многие производители и для производства батарей из чугуна используют два металла. Вес стандартной, прекрасно востребованной по прошлому, части чугунные батареи МС 140-500 составляет 7 килограмм. Это намного выше веса алюминиевого радиатора отопления, который весь потянет меньше чем одна секция чугунного, но все таки чугун лучше и долговечнее. Да и теплоотдача классики выше.

Батарея из чугуна — традиция жанра. Первый раз появившись более чем век назад, чугунную батарею не смогли выдавить самые современные материалы и конструкции отопительных приборов.

Востребовательность чугунных радиаторов поясняется их параметрами.

Это прежде, всего устойчивость против коррозии и, соответственно, большой срок службы без замены.

Нетребовательность к составу носителя тепла.

Очень хорошая теплоёмкость и великолепная теплопередача.

Неприхотливость в результате эксплуатации.

Основные недостатки чугуна это хрупкость, вследствии этого нужно соблюдать какую-то предостороженность при установке и значительный вес конструкции, что просит надёжного крепления регистра к стеновой поверхности.

По своим размерам чугунные радиаторы могут немного отличаться у разных производителей, но во многих случаях вес одной части бывает от 7,1 до 7,5 килограммов.

Батареи из серого чугуна полегче, например, чешская модель Viadrus STYL 500 весит 3,8 килограмма, а российский производитель EXEMET выпускает модель MODERN весом 3,2 килограмма.

А вот старые батареи гораздо тяжелее, одна секция может весить 12 и даже 14 килограммов.

Чугунные радиаторы: вес одной части

Радиаторы из чугуна потеснились на рынке под наплывом современных разработок в области отопительных приборов, но продолжают составлять жёсткую конкуренцию новинкам. В момент выбора основное не забыть взять во внимание вес чугунные батареи, так как данный показатель действует на затрудненность установки и принципы установки.

У классического прибора отопления состоящий из секций вес 1 элемента составляет 7,5 кг, иначе говоря стандартная конструкция из 7 элементов будет весить более 50 кг.

Обычный чугунный радиатор

Благодаря этому появляются две проблемы:

  • надежное настенное крепление тяжеловато установить, если стены выполнены из пористых легких блоков или собой являют каркасную конструкцию — потребуется устанавливать прибор отопления на пол;
  • переносить батарею необходимо вдвоем и очень аккуратно, так как от ударов в хрупком чугуне появляются мелкие трещины, которые расширяются под воздействием нагретого носителя тепла – в течении какого-то времени это провоцирует разгерметизацию дизайн радиатора.

Плюсы чугуна

Если не в виду иметь, сколько весит чугунная батарея, можно выделить целый спектр достоинств отопительных приборов данного типа, куда входит:

  • устойчивость к коррозии;
  • стойкость к агрессивным химическим средам – материал нетребователен к особенностям носителя тепла;
  • долговечность;
  • высокие показатели теплового излучения – чем больше количество секций, тем выше теплоотдача дизайн радиатора.

внешний вид стандартных батарей из чугуна прост и лаконичен, однако в настоящий момент производители предлагают и дизайн радиаторы, выполненные под старину. К преимуществам аналогичных моделей относится стильный и презентабельный внешний вид.

Разнообразные варианты устройств для обогрева помещения

Технические характеристики

Мощность дизайн радиатора – показатель его теплоэффективности. При расчитывании системы отопления принимаются во внимание надобности дома в тепле. Нужно не забывать мощность 1 части чугунного радиатора, Чтобы узнать размер батарей для каждого помещения которое отапливается. Неправильные расчеты приводят к тому, что помещение не будет качественно прогреваться либо наоборот – придется его часто проветривать, удаляя останки тепла.

У рядового стандартного радиатора из чугуна мощность 1 звена составляет 170 Вт. Чугунные радиаторы способны выдержать нагрев более 100°С и хорошо функционируют при рабочем давлении 9 атм. Это позволяет использовать изделия данного типа в составе центральных и независимых отопительных сетей.

Современные модели

Производители предлагают облегченные варианты батарей из серого чугуна. Если вес 1 звена советского дизайн радиатора МС140 составляет 7,12 кг, то 1 секция модели Viadrus STYL 500 чешского производства весит 3,8 кг, и ее внутренний объем составляет 0,8 л. Это означает, что заполненный носителем тепла чешский радиатор из 10 звеньев станет иметь массу (3,8 + 0,8) ? 10 = 46 кг. Это на 40% меньше, чем масса заполненной батареи МС 140, состоящая из аналогичного количества элементов.

У нас в государстве также производятся чугунные дизайнерские радиаторы облегченного образца. Под брендом EXEMET выпускаются батареи MODERN, 1 секция которых весит 3,3, а ее внутренний объем составляет 0,6 л. Эти радиаторы трубчатого типа из чугуна выделяются фактически маленькой теплоотдачей, что просит увеличения количества звеньев. Дизайнерские радиаторы рассчитаны на напольную установку.

Растущей популярностью пользуются старые радиаторы из чугуна. Это модели для напольного покрытия, Созданные по технологии художественного литья. Из-за объемных сложных узоров вес части чугунного радиатора значительно увеличен, он достигает 12 и более килограммов.

Винтажный напольный радиатор из чугуна

Срок службы

В домах, построеных до революции, даже в последнее время работают радиаторы из чугуна, установленные более 100 лет тому назад. Современные приборы отопления из этого материала также рассчитаны на не один десяток лет безремонтной эксплуатации.

Долговечность поясняется прочностью чугуна, стойкостью к нагреву и давлению. Дизайн чугунные радиаторы не вызывают коррозию во время, когда из сети слит теплоноситель и поверхность в середине батарей граничит с воздухом.

Вес части чугунного радиатора зависит от ее высоты, конфигурации и толщины стенок.

Производители предлагают модели с различными параметрами:

  • глубина батареи может составлять от 70 до 140 мм в обыкновенном выполнении;
  • ширина звена может изменяться от 35 до 93 мм;
  • объем части – от 0,45 до 1,5 л в зависимости от габаритов;
  • высота конвектора в обыкновенном выполнении — 370-588 мм;
  • межосевое расстояние – 350 либо 500 мм.

Классические батареи: ключевые показатели

Классической считается советская батарея МС140 с этими параметрами:

  • высота 388/588 мм;
  • глубина 140 мм;
  • ширина 93 мм;
  • объем одного звена высотой 588 мм – 1,5 л;
  • масса одного звена высотой 588 мм – 7,12 кг.

Зная, сколько весит одна секция дизайн радиатора и ее объем, можно сосчитать массу дизайн радиатора МС140, заполненную носителем тепла. Общая масса заполненной части как правило составит 8,62 кг, батарея из 10 звеньев будет весить около 86 кг.

Широкий выбор разнообразной стилистики батарей

Основные расчеты

Проектируя систему отопления, требуется сосчитать вес дизайн радиатора и необходимое количество секций в батареях. Расчеты ведутся на основании мощности одной части конвектора (для классического изделия из чугуна это 170 Вт) и теплового расчета помещения.

Чтобы подсчитать необходимое количество секций и итоговый вес чугунного радиатора, необходимо брать во внимание площадь и теплопотери помещения, которые зависят от показателей материалов, из которых возведены стены, наличия утепления. Также требуется обратить внимание на кол-во окон и вид оконных систем.

Для панельные дома совершенная величина теплового потока составляет 0,041 кВт/м 3 , для кирпичного – 0,034 кВт/м 3 , для построек с утепленными поверхностями стен (независимо от материала, из которого они возведены) – 0,02 кВт/м 3 .

Учитывая значительный вес одной части чугунные батареи, кол-во звеньев в обыкновенном радиаторе может изменяться от 4 до 10. В большом помещении удобнее установить два-три дизайн радиатора по 4-5 секций заместь того, чтобы ставить один очень непростой радиатор с числом звеньев более 10-ти.

Из этого следует

Чтобы подобрать правильно принцип крепления, необходимо узнать, сколько весит секция чугунные батареи, заполненная носителем тепла. Для систем отопления из чугуна важно подобрать подходящее кол-во кронштейнов для стенового монтажа. Если стены выполнены из пористых блоков или дом возведен из сип-панелей, кол-во точек крепежа выполняют больше с целью более равномерно распределять нагрузку.

Правильный расчет устройств для обогрева помещения и неплохой монтаж – гарантия бесперебойного функционирования системы отопления.

Сколько весит чугунная батарея – масса устройств для обогрева помещения разных производителей

Точно дать ответ, сколько весит чугунная батарея, невозможно, так как данное оборудование для отапливания реализовывается и эксплуатируется в огромном количестве, причем самых разнообразных моделей, как старого, так и современного типа. Изделия выделяются видом и техническими характеристиками.

Какое имеет большое значение вес батареи

Владеть информацией относительно того, сколько весит чугунный отопительный отопительный прибор, нужно по ряду причин. Если например батареи приобретаются для установки во всем частном домовладении, требуется сосчитать грузоподъемность машины, транспортирующей дизайнерские радиаторы, и вдобавок нужно сформироваться с количеством грузчиков, которые будут их заносить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных заменителей из других материалов:

  • одна секция стандартных батарей из чугуна с межосевым 500-миллиметровым расстоянием весит 5,5 — 7,2 килограмма, а с межосевым параметром 300 миллиметров– от 4,0 до 5,4 килограмма;
  • вес ребра необычных отопительных чугунных приборов может составлять от 3,7 до 14,5 килограмма;
  • секция алюминиевой батареи при межосевом промежутке 500 миллиметров весит 1,45 килограмма, а при 350 миллиметрах- 1,2 килограмма;
  • биметаллические приборы с межосевым расстоянием, равным 500 миллиметров, весят 1,92 кг/секция, а при 350 миллиметрах- 1,36 кг/секция.

При проведении ремонта и замене отопительного оборудования в доме его хозяевам нужно не забывать, сколько весит старая чугунная батарея, чтобы решить, выйдет ли самостоятельно вынести на улицу старый многосекционный радиатор, так как необходимо сосчитать собственные силы. Но аналогичных данных нет.

Проблема в том, что в работе есть разнообразные модели. При этом у них одинаковое назначение, но разный вес. Кроме этого, на рынке нашего государства реализуются приборы, которые выделяются размерами и разнообразием форм.

На сегодняшний день, например, наименований традиционных батарей из чугуна встречается больше нескольких десятков, а моделей, выполненных в дизайнерском стиле, и сосчитать тяжело. При этом, этот показатель, как вес одной части чугунного радиатора, сильно отличается.

Масса стандартных отопительных приборов

И традиционные, и художественные экземпляры соединены материалом изготовления, которым считается чугун.

И сейчас сплошь и рядом встречаются исправно работающие классические дизайн радиаторы в форме гармошки, установленные:

  • в школах и детских дошкольных учебных учреждениях;
  • в поликлинических отделениях и поликлиниках;
  • в помещениях жилищного фонда – квартирах, частных домовладениях, общагах;
  • в учреждениях общественного и государственного назначения.

Во многих случаях это модели МС-140 или МС-90, так как в минувшем других отопительных приборов массового производства не было. Малыми сериями показаны чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не выполняют. Так какой все таки вес одной части чугунные батареи старого типа? И в данном случае, точной цифры нет. Это объясняется тем, что эта величина зависит от показателей части.

Например, батарея серии МС-140 бывает 2-ух модификаций в зависимости от межосевого промежутка, который равён 300 или 500 миллиметров. Если говорится о модели МС-140-300, тогда среднестатистический вес части около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес части чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 находится в разной глубине секций.

Можно ли считать, что вес устройств для обогрева помещения подобных популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому есть объяснение. А а все потому, что действующий ГОСТ 8690-94, он считается нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунные батареи старого типа, то данный показатель указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на дизайн радиаторы, которые предназначаются для эксплуатирования в отопительных системах с температурой носителя тепла не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см?).

Во время изготовления отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунные батареи, ГОСТ не регламентирует. В результате масса устройств для обогрева помещения, изготавливаемых на самых разных заводах, выделяется.

На сегодняшний день наиболее известна продукция нескольких предприятий промышленности, которые выпускают вариации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

Вес части чугунных радиаторов от самых разных изготовителей

Чтобы разобраться с тем, сколько весит секция чугунные батареи от самых разных компаний, стоит ознакомиться с выпускаемым ими ассортиментом:

  1. Нижнетагильский котельно-радиаторный завод. Данный производитель на каждое свое изделие предоставляет паспорт, где указывается количество секций. Предприятием предлагается 4 чугунные модели. При этом, точный вес части составляет: для устройств для обогрева помещения МС-140-М-300 – 5,4 килограмма; МС-140-М2-500 — 6,65 килограмма, МС-90 и Т-90 Мсоответственно 5,475 и 4,575 килограмма.
  2. Белорусский «Барельеф». Выпускает в основном одноканальные приборы отопления состоящий из секций, сделанные в нынешнем оформлении. Данный производитель изготавливает 9 моделей батарей из чугуна, у которых точный вес ребра может составлять от 3,7 килограмма (изделия 2К60П-300) до 6,7 (МС-140М).
  3. Российский «Сантехлит». Сейчас предприятие остановлено, но его продукция также реализовывается в сфере торговли. Точный вес ребра батарей находится в пределах от4,45 килограмм(модели МС-85 и МС-110-300) до 7,1 килограмма (МС-140М).

Сколько весит необычная батарея из чугуна

В настоящий момент стало очевидным, каким бывает вес чугунные батареи востребованных среди потребителей серий. А вот характеристики необычных приборов отличаются относительно стоимости и массы.

Например, одна секция трехканального отопительного напольного прибора французского производства Guratec Apollo 795 весит 13,5 килограмма. Изделие показано в продаже 7-секционными батареями, общий вес которого – 94,5 килограмма. При его перевозке, разгрузке и монтаже потребуется помощь нескольких служащих.

Чешский производитель Viadrus изготавливает более доступную по стоимости продукцию. Вес части устройств для обогрева помещения из чугунного сплава Kalor 500?160 равён 5,6 килограммов.

Зарубежные дизайнерские радиаторы перед реализацией на отечественных рынках должны пройти процедуру обязательной сертификации относительно соответствия ГОСТам, но при этом вес части во внимание не принимается.

Навигация по записям

балка

.
Балки MS бывают двух типов: —
1) двутавровый
2) ДВИГАТЕЛЬ (колонна)
I — БАЛКА: — Представлена ​​размерами полотна и фланца. Например, 150х75 балочное средство,
Ширина полотна = 150 мм
Ширина фланца = 75 мм
H — БАЛКА: — В двутавровой балке размеры стенки и фланца почти одинаковы.
Когда мы говорим, балка 254 x 254 означает, что полотно = 254 мм и фланец = 254 мм.
Еще одно различие между двутавровыми и двутавровыми балками состоит в том, что в двутавровых балках размер стенки больше, чем размер фланца
М.S. BEAM
Размер Масса в кг. Масса в кг.
в мм на фут Per Mtr.
100 х 50 2,432 7,979
125 х 70 4,023 13,199
150 х 75 4,571 14. 997
175 х 85 5,943 19,499
200 х 100 7,893 25,897
250 х 125 11,612 38.099
300 х 140 14,782 48,500
350 х 140 16,125 52,906
400 х 140 19. 080 62.601
450 х 150 22,280 22,280
500 х 180 26,730 87,700
600 x 210 37,370 122. 600
Балки, производимые JINDAL, представлены высотой перемычки, шириной полки и весом сечения.
ДЖИНДАЛ
Профили конструкций
Балки
ст. Глубина (мм) x Фланец (мм) x Вес в разрезе (кг / м)
1 УБ 203 Х 133 Х 25
УБ 203 Х 133 Х 30
2 УБ 254 Х 146 Х 31
УБ 254 Х 146 Х 37
УБ 254 Х 146 Х 43
3 УБ 305 Х 165 Х 40
УБ 305 Х 165 Х 46
УБ 305 Х 165 Х 54
4 УБ 356 Х 171 Х 45
УБ 356 Х 171 Х 51
УБ 356 Х 171 Х 57
УБ 356 Х 171 Х 67
5 НПБ / IPE 400 Х 180 Х 57. 4
НПБ / IPE 400 X 180 X 66,3
НПБ / IPE 400 X 180 X 75,7
6 УБ 406 Х 178 Х 54
УБ 406 Х 178 Х 60
УБ 406 Х 178 Х 67
УБ 406 Х 178 Х 74
7 НПБ / IPE 450 X 190 X 67. 2
НПБ / IPE 450 X 190 X 77,6
NPB / IPE 450 X 190 X 92,4
8 УБ 457 Х 191 Х 67
УБ 457 Х 191 Х 74
УБ 457 Х 191 Х 82
УБ 457 Х 191 Х 89
УБ 457 Х 191 Х 98
9 НПБ / IPE 500 X 200 X 79. 4
НПБ / IPE 500 X 200 X 90,7
НПБ / IPE 500 X 200 X 107,3 ​​
10 УБ 533 Х 210 Х 82
УБ 533 Х 210 Х 92
УБ 533 Х 210 Х 101
УБ 533 Х 210 Х 109
УБ 533 Х 210 Х 122
11 НПБ / IPE 600 Х 220 Х 107. 36
НПБ / IPE 600 X 220 X 122,4
НПБ / IPE 600 X 220 X 154,5
12 WPB / HE 600 X 300 X 128.8
WPB / HE 600 X 300 X 177,8
WPB / HE 600 X 300 X 211,9
WPB / HE 600 X 300 X 285,5
13 УБ 610 Х 229 Х 101
УБ 610 Х 229 Х 113
УБ 610 Х 229 Х 125
УБ 610 Х 229 Х 140
14 WPB / HE 700 X 300 X 149. 9
WPB / HE 700 X 300 X 204,5
WPB / HE 700 X 300 X 240,5
WPB / HE 700 X 300 X 300,7
15 WPB / HE 800 X 300 X 172 [на опоре / при условии предварительного согласования]
WPB / HE 800 X 300 X 224 [на опоре / при условии предварительного согласования]
WPB / HE 800 X 300 X 262 [на опоре / при условии предварительного согласования]
WPB / HE 800 X 300 X 317 [на опоре / при условии предварительного согласования]
16 WPB / HE 900 X 30 X 198 [на опоре / при условии предварительного согласования]
WPB / HE 900 X 30 X 252 [на опоре / при условии предварительного согласования]
WPB / HE 900 X 30 X 291 [на опоре / при условии предварительного согласования]
WPB / HE 900 X 30 X 333 [на опоре / при условии предварительного согласования]
Колонны, производимые JINDAL, представлены высотой перемычки, шириной полки и весом сечения.
ДЖИНДАЛ
Колонны: —
Старший № Глубина (мм) x Фланец (мм) x Вес в разрезе (кг / м)
1

UC 152 X 152 X 23

UC 152 X 152 X 30

UC 152 X 152 X 37
2 UC 203 X 203 X 46
UC 203 X 203 X 52
UC 203 X 203 X 60
UC 203 X 203 X 71
UC 203 Х 203 Х 86
3 UC 254 X 254 X 73
UC 254 х 254 х 89
UC 254 X 254 X 107
UC 254 X 254 X 137
UC 254 X 254 X 167
4 UC 305 X 305 X 97
UC 305 X 305 X 118
UC 305 X 305 X 137
UC 305 X 305 X 158
UC 305 X 305 X 198
UC 305 X 305 X 240
UC 305 X 305 X 283
ПАРУС (Steel Authority of India Limited)
Раздел Размеры Вес в разрезе Длина
мм кг / м м
Балки / Балки

Draper Металлургический завод

175 х 85 х 5. 8 19,6 от 10 до 11,5
200 х 100 х 5,7 24,2
Балки

Бхилаи Металлургический завод

250 х 125 х 6.9 37,3 от 10 до 13
300 х 140 х 7,7 46 для всех размеров
350 х 140 х 8,1 52,4
400 х 140 х 8. 9 61,5
450 х 150 х 9,4 72,4
500 х 180 х 10,2 86,9
600 х 210 х 12 123
ВИЗАГ (РИНЛ: — РАШТРИЯ ИСПАТ НИГАМ ЛИМИТЕД)
Балки
ст. Сторона (мм) x Сторона (мм) x Толщина (мм) Вес секции (кг / м)
1 IPE — ЛУЧИ * 180 X 91 X 5,3 18,8
2 ОН — ЛУЧИ * 120 X 114 X 5 19.9
3 БАЛКИ ISMB 125 X 70 X 5 13,3
4 150 Х 75 Х 5 15,0
5 175 Х 85 Х 5. 8 19,6

МАРКИ

Секции согласно: —
Для балок: — DIN: 1025-1994 / IS: 12778-1989 / IS: 808-1989
Допуск по: —
Для балок: — DIN: 1025-1994 / IS: 12779-1989 / IS: 1852-1985
Марки по: —
Для балок: — IS: 2062: E250 A — 2006

Квадратный полый профиль — RFL

Размер (мм) Толщина (мм) кг / метр
20 х 20 2 1. 11
25 х 25 2 1,43
25 х 25 2,5 1,74
25 х 25 3 2,04
30 х 30 2 1,74
30 х 30 2,5 2,14
30 х 30 3 2,51
30 х 30 3,2 2.65
40 х 40 2 2,37
40 х 40 2,5 2,92
40 х 40 3 3,45
40 х 40 4 4,46
40 х 40 5 5,40
50 х 50 2 3,00
50 х 50 2,5 3.71
50 х 50 3 4,39
50 х 50 4 5,72
50 х 50 5 6,97
50 х 50 6 8,20
50 х 50 8 10,50
60 х 60 3 5,34
60 х 60 3,2 5,67
60 х 60 3. 6 6,34
60 х 60 4 6,97
60 х 60 5 8,54
70 х 70 2,5 5,28
70 х 70 3 6,28
70 х 70 3,5 7,25
70 х 70 3,6 7,46
70 х 70 4 8.23
70 х 70 5 10,10
70 х 70 8 15,29
70 х 70 10 19,13
80 х 80 3 7,22
80 х 80 3,5 8,35
80 х 80 3,6 8,59
80 х 80 4 9.48
80 х 80 5 11,70
80 х 80 6 13,80
80 х 80 6,3 14,40
80 х 80 8 17,83
80 х 80 10 21,88
90 х 90 3 8,16
90 Х 90 3,5 9. 45
90 Х 90 3,6 9,72
90 Х 90 4 10,70
90 Х 90 5 13,30
90 Х 90 6 15,70
90 Х 90 6,3 16,40
90 Х 90 8 20,32
90 Х 90 10 25.53
100 Х 100 3 9,10
100 Х 100 4 12,00
100 Х 100 5 14,80
100 Х 100 6 17.60
100 Х 100 6,3 18,40
100 Х 100 8 22,90
100 Х 100 10 27.86
100 Х 100 12 33,44
120 Х 120 4 14,50
120 Х 120 5 18,00
120 Х 120 6 21,30
120 Х 120 6,3 22,30
120 Х 120 8 27,90
120 Х 120 10 34. 13
120 Х 120 12 39,94
120 Х 120 16 54,64
140 Х 140 6 25,97
140 Х 140 8 32,89
140 Х 140 10 41,15
150 Х 150 4 18,30
150 Х 150 5 22.70
150 Х 150 6 27,00
150 Х 150 6,3 28,30
150 Х 150 8 35,40
150 Х 150 10 43,47
150 Х 150 12 53,48
150 Х 150 16 65,05
160 Х 160 6 27.39
160 Х 160 8 36,90
160 Х 160 10 46,88
180 Х 180 5 27,97
180 Х 180 6 33,26
180 Х 180 8 43,00
180 Х 180 10 53,00
180 Х 180 12 61. 01
180 Х 180 12,5 65,20
180 Х 180 16 81,30
200 Х 200 5 31,18
200 Х 200 6 37,09
200 Х 200 8 48,00
200 Х 200 10 59,30
200 Х 200 12 68.84
200 Х 200 12,5 73,00
200 Х 200 16 90,91
250 Х 250 6 46,83
250 Х 250 8 60,50
250 Х 250 10 75,00
250 Х 250 12 88,45
250 Х 250 12.5 92,70
250 Х 250 16 111,48
300 х 300 6 55,30
300 х 300 8 74,18
300 х 300 10 90,70
300 х 300 12 108,68
300 х 300 12,5 112,00
300 х 300 16 141. 84
350 х 350 10 105,93
350 х 350 12 126,74
350 х 350 16 166,94
400 Х 400 8 97,56
400 Х 400 10 121,95
400 Х 400 12 151,97
400 Х 400 16 191.94

Программа преобразования массы — кг — фунты — унции

Этот калькулятор преобразования метрической системы для измерения веса и меры может использоваться для преобразования:

Используйте эту программу преобразования для преобразования таких единиц, как килограмм в карат фунта или камня, в качестве альтернативы метрической системе. таблица / диаграмма преобразования.

Определение:

Килограмм — это единица массы; он равен массе международного прототипа килограмма. (1e CGPM (1889))
Источник: http://www.nmi.nl/english/about_metrology/quantities_and_units/definition_of_the_basic_units.htm
Источник: http://physics.nist.gov/cuu/Units/current.html

Раннее определение:

Ранее килограмм определялся как масса кубического дециметра воды. С 1901 года это килограмм блока платино-иридия, сохраненного во Франции. Вес одного литра воды по действующим нормам 0,998 кг.

Часто массу и вес путают друг с другом.Вес пропорционален силе тяжести. На Земле сила тяжести не везде одинакова, поэтому вес не везде одинаков, но масса одинакова. Если вы взвесите массу на Луне, она будет в 6 раз легче, чем на Земле, потому что сила тяжести в шесть раз меньше. Вы можете измерить массу в килограммах с помощью весов и вес с помощью весов в Ньютонах. Вы можете рассчитать вес с помощью:

F = m * g

F — вес в N
m = масса в килограммах
g = сила тяжести в м / с 2

У массы странная единица измерения, потому что в единицах измерения стоит префикс. Это связано с историей СИ. Единица должна быть равна одному литру воды. Это могила года. Единица объема литр является производной от единицы длины. Французы считали устройство слишком большим и считали, что это может создать проблемы при торговле и повседневном использовании. Вот почему они отказались от могилы и ввели новый блок. Эта единица равна одному миллилитру воды. Это 1/1000 литра. Этот новый агрегат получил название «грамм». Это казалось не таким уж практичным, поэтому они захотели вернуться в могилу, но с новым именем.Грамм был ровно одной тысячной могилы, поэтому новой единицей был килограмм, другими словами: 1000 грамм. Поэтому в СИ есть приставка. Позже определение было отклонено, поскольку оно не было таким точным. В настоящее время килограмм представляет собой блок платино-иридия, который хранится в Севре, Франция. Это не соответствует условиям. Это нестабильная единица, потому что она не основана на природной константе. Есть риск, что значение килограмма может измениться. Вот почему ученые придерживаются точного определения, но это очень сложно, потому что слишком сложно ссылаться на константу природы.

История SI:

SI — это сокращение от Système International d’Unités. В настоящее время это стандартная метрическая система. СИ возникла во Франции. В 1790 году Французская академия наук получила указание Национального собрания разработать новый стандарт единиц измерения для всего мира. Они решили, что система должна быть основана на следующих условиях:

    1. Единицы в системе должны основываться на неизменных величинах в природе

      14 Все единицы, кроме основных, должны быть производными от базовых единиц
    1. Умножение единиц должно производиться на десять (десятичные)

Только в 1875 году мир начал проявлять некоторый интерес к французским разработкам. Поскольку все больше и больше стран интересовались французской системой, в настоящее время было основано Международное бюро Poids et Mesures (BIPM): Conférence Générale des Poids et Mesures (CGPM). В 1960 году на 11 th CGPM система была официально названа International d’Unité. Вы можете увидеть больше на http://physics.nist.gov/cuu/Units/history.html или на официальном сайте МБМВ: http://www.bipm.fr/enus/3_SI/si-history. html.

Официальные организации:

Подведомственным учреждением в Нидерландах является Nederlands Meetinstituut (NMi).
Официальным учреждением мирового эталона измерений является Conférence Générale des Poids et Mesures (CGPM).
Официальное учреждение в США — Национальный институт стандартов и технологий (NIST).
Английское учреждение эталонов — Национальная физическая лаборатория (NPL).

Lenntech BV не несет ответственности за ошибки программирования или расчетов на этом листе. Не стесняйтесь обращаться к нам за любыми отзывами.

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) v.Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных правил или применимыми законами и постановлениями штата на имя и адрес продавца.Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на публичном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона. Информированные граждане — фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Калькулятор веса

Стандартные коэффициенты пересчета
ДЮЙМ = 25,4 МИЛЛИМЕТРА
ФУТ = 0.3048 МЕТРОВ
ЯРД = 0,9144 МЕТРА
МИЛЯ = 1,6093 КИЛОМЕТРА
АКРЕ = 0,4047 ГА
ФУНТА = 0,4536 КИЛОГРАММА
ГРАДУСЫ ФАРЕНГЕЙТА X 5/9 — 32 = ГРАДУС МЕТРА ЦЕЛЬСИЯ
МИЛЛИМЕТРА = 0,09243 МЕТРА
МИЛЛИМЕТРА = 0,09243 ДЮЙМА

1) МЯГКАЯ СТАЛЬ (MS)
ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 00000785 X ТОЛЩИНА
Пример — Вес листа MS толщиной 1 мм и размером 1250 мм X 2500 мм должно быть
2500 мм X 1250 мм X 0.00000785 X 1 = 24,53 КГ / ЛИСТ


КАНАЛ СТАЛЬНОЙ ПРОКАТ

MS SQUARE
ВЕС (КГ) = ШИРИНА X ШИРИНА X 0,00000785 X ДЛИНА.
Пример: квадрат размером 25 мм и длиной 1 метр, тогда вес должен быть.
25x25X 0,00000785 X 1000 мм = 4,90 кг / метр

MS ROUND
ВЕС (КГС) = 3,14 X 0,00000785 X ((диаметр / 2) X (диаметр / 2)) X ДЛИНА.
Пример: круг диаметром 20 мм и длиной 1 метр, тогда вес должен быть.
3,14 X 0,00000785 X ((20/2) X (20/2)) X 1000 мм = 2,46 кг / метр

Объявления

SS КРУГЛЫЙ
DIA (мм) X DIA (мм) X 0,00623 = ВЕС НА МЕТР
SS / MS Труба
OD (мм) — Толщина Ш (мм) X Толщина (мм) X 0,0248 = Вес на метр Измеритель
OD (мм) — ШТ (мм) X ШТ (мм) X 0,00756 = Вес на фут

SS / MS CIRCLE
DIA (мм) X DIA (мм) X THICK (мм) 0,0000063 = кг на штуку

SS лист
Длина (Mtr) X Ширина (Mtr) X Толщина (мм) X 8 = Вес на штуку
Длина (ft) X Ширина (ft) X Толщина (дюйм) X 3/4 = Вес на штуку

С. S ШЕСТИГРАННАЯ ШИРИНА
ДИАМ. (Мм) X ДИАМ. (Мм) X 0,00680 = WT. PER Mtr
Диаметр (мм) X Диаметр (мм) X 0,002072 = Вес. На фут.

ЛАТУНЬ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 0000085 X ТОЛЩИНА
Пример — Вес латунного листа толщиной 1 мм, длиной 1220 мм и шириной 355 мм должен составлять
1220 X355X 0,0000085 X 1 = 3,68 кг / лист

Объявления

МЕДНЫЙ ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0.0000087 X ТОЛЩИНА
Пример — Вес медного листа толщиной 1 мм, длиной 1220 мм и шириной 355 мм должен составлять
1220X355 X 0,0000087 X 1 = 3,76 кг / лист

ЛАТУНЬ / МЕДНАЯ ТРУБКА
OD (мм) — ТОЛЩИНА (мм) X ТОЛЩИНА (мм) X 0,0260 = ВЕС НА МЕТР

АЛЮМИНИЕВЫЙ ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 00000026 X ТОЛЩИНА
Пример. Вес алюминиевого листа толщиной 1 мм, длиной 2500 мм и шириной 1250 мм должен составлять
2500x1250X 0 . 0000026 X 1 = 8,12 кг / лист

АЛЮМИНИЕВАЯ ТРУБА
OD (мм) — ТОЛЩИНА (мм) X ТОЛЩИНА (мм) X0,0083 = ВЕС НА МЕТР

Объявления

Мы чрезвычайно благодарны Er. Харпалу Ауйле за то, что поделился этим на нашем сайте и тем самым помог студентам-строителям.

MS I балки

MS I Beams

Mahavir Steel поставляет широкий ассортимент двутавровых балок из мягкой стали (MS). Балки MS I используются для производства грузовиков-прицепов, кранов EOT и их портальных, судостроения, заводских навесов, конвейеров, котлов, сельскохозяйственного оборудования и многих других отраслей машиностроения.


Лучи MS: от 100 x 50 мм до 200 x 100 мм (легкий вес / средний вес / стандартный вес)



Размер в мм Средний вес
КГ / МТР КГ / ФУТ
100 x 50 STD 8. 90 2,70
100 x 50 MED 7,00 2,10
100 x 50 СВЕТЛЫЙ 5,30 1,60
125 x 70 STD 13.30 4,05
125 x 70 MED 11,50 3,50
125 x 70 СВЕТЛЫЙ 9,00 2,70
140 х 70 24 7. 31
150 x 75 STD 15,00 4,60
150 x 75 СВЕТЛЫЙ 13,50 4,10
175 х 85 19.6 6.0
200 х 100 24,20 7,40

Допуски качения

Интернет

Фланец

Секционный вес

Длина

до 200 мм +3 мм / -2 мм свыше 200 мм ± 3 мм

до 100 мм ± 2 мм
От 100 до 125 мм ± 2. 5 мм
От 125 до 250 мм ± 4 мм

± 2,5%

Для фиксированной длины: ± 100 мм

Химический состав и механические свойства

Приведенные выше данные являются ориентировочными.Фактический вес может отличаться.

MAHAVIR STEEL INDUSTRIES разрабатывает отдельные разделы. Конкретные размеры в любом сечении могут быть разработаны для получения экономичного и осуществимого количества из мягкой стали, материала с высокой прочностью на растяжение, En 8 / En 8D / EN 9 / EN 16.

Добро пожаловать в Shivang Enterprises

M.S. Балка / Балки
Размер в мм Вес в кг. На фут Вес в кг.за Mtr.
ISMB 125 x 70 x 5 4.085 13,4
ISMB 150 x 75 x 5 4,573 15,0
ISMB 175 x 85 x 5,8 5,975 19,6
ISMB 200 x 100 x 5,7 7,743 25,4
ISMB 250 x 125 x 6.9 11,371 37,3
ISMB 300 x 140 x 7,7 14,054 46,1
ISMB 350 x 140 x 8,1 15,975 52,4
ISMB 400 x 140 x 8,9 18,780 61,6
ISMB 450 x 150 x 9,4 22,073 72.4
ISMB 500 x 180 x 10,2 26,493 86,9
ISMB 600 x 210 x 12 37. 500 123,0
M.S. Тройник
Размер в мм Вес в кг. На фут Вес в кг. за Mtr.
20x20x3 0.274 0,900
30x30x3 0,426 1,400
40x40x6 1.066 3.500
50x50x6 1,344 4,400
60x60x6 1,646 5,400
75x75x10 3.337 10.950
100x100x10 4.572 15
150x150x150 6,95 22,8

Все веса указаны приблизительно.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
