Клапан (кран) Маевского: как пользоваться?

Одной из наиболее распространенных причин некорректной работы отопительных систем является наличие излишков воздуха в радиаторах. Наличие воздуха приводит к тому, что батареи плохо нагреваются, ведь теплоноситель не заполняет их полностью и эффективность всей отопительной системы значительно падает.

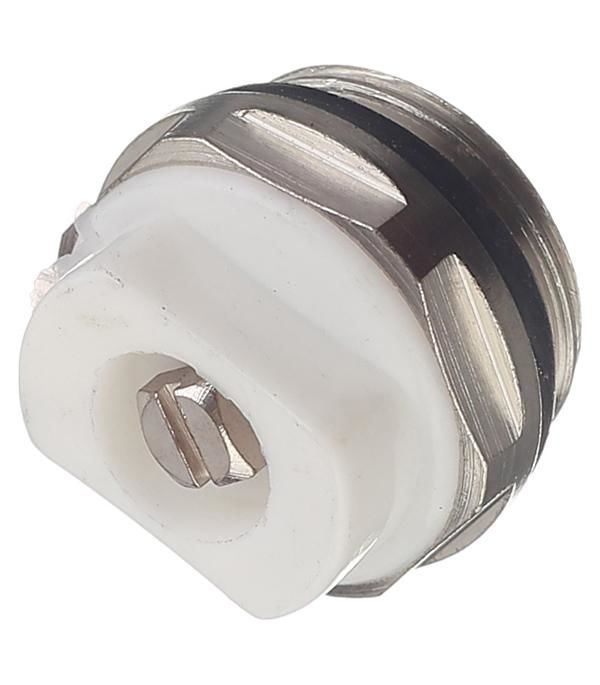

Кран Маевского

Для того чтобы решить эту проблему используется так называемый радиаторный игольчатый воздушный клапан, или кран Маевского. Это приспособление появились еще в тридцатых годах прошлого века, но благодаря эффективности применения и простоте конструкции с успехом используется и сейчас.

Cодержание статьи

О назначении и преимуществах

Безусловно, для обслуживания и профилактики отопительных систем используются и другие устройства, в частности это могут быть шаровые вентили, но благодаря несомненным преимуществам, кран Маевского будут пользоваться еще много лет. Среди достоинств этого приспособления следует выделить:

  • простоту конструкции;
  • возможность установки даже в труднодоступных местах;
  • надежность в работе;
  • долговечность;
  • привлекательный внешний вид;
  • невысокую стоимость.

В тех ситуациях, когда в многоквартирном доме, вместо того чтобы использовать кран Маевского применяются автоматические воздухоотводы, возникает риск их засорения ввиду того, что используется некачественный теплоноситель, или вода. Зачастую это становится причиной того, что приспособление для отвода воздуха попросту не срабатывает в необходимый момент и горячая вода может затопить те квартиры, которые находятся на нижних этажах.

Благодаря использованию крана Маевского подобный риск отсутствует, и удаление лишнего воздуха из отопительной системы оказывается несложным и безопасным. Достаточно просто повернуть винт и независимо от того, то ли это отдельный стояк, то ли полностью система отопления многоквартирного дома, лишний воздух из них будет удален

Установка крана Маевского

Те, кто предпочитает пользоваться подобными приспособлениями, имеют возможность значительно сэкономить на расходах за отопление, ведь из-за присутствия воздуха радиаторы нагреваются неравномерно и не полностью. Кран Маевского устанавливается в основном в тех домах, которые имеют централизованное отопление, при использовании автономной подачи тепла, лучше применять автоматические воздухоотводчики.

Особенности конструкции крана Маевского

Конструкция, которую имеет радиаторный игольчатый воздушный клапан, достаточно проста и состоит из:

  1. Корпуса с боковым отверстием, предназначенным для сброса воздуха.
  2. Винта, имеющего коническую форму.

Для того чтобы изделие функционировало эффективно и удерживало горячую воду, которая находится в радиаторах, необходимо обеспечить плотное прилегание всех элементов друг к другу.

Кроме того, условия эксплуатации и постоянный контакт с водой предъявляют особые требования к материалу, из которого делается кран Маевского. В подавляющем большинстве случаев это латунь, которая отличается высокими антикоррозийными характеристиками, долговечностью и прочностью. Встречаются и стальные изделия, но они не обладают высокой долговечностью.

В зависимости от типа конструкции краны могут открываться рукой, с помощью отвертки, или ключа ICMA. Для открытия крана необходимо повернуть его против часовой стрелки, при этом не следует откручивать слишком сильно, воздух начнет выходить практически сразу. После того, как воздух будет стравлен, пойдет вода и кран нужно плотно закрутить.

Где монтируются краны для отвода воздуха?

Подбор игольчатых воздушных клапанов для установки осуществляется исходя из диаметра отверстия радиатора, и вкручиваться они должны в верхние футорки. Если отопительная система горизонтального типа, клапан должен присутствовать на каждом радиаторе.

Если же система является вертикальной, и в ее конструкции присутствует нижний трубопровод для того, чтобы подавать теплоноситель и верхняя нить для отвода воды, необходима установка кранов для каждого прибора находящегося на верхнем этаже.  После того как заканчивается монтаж отопительной системы необходимо удалить из нее воздух, который в процесс работ попадает в радиаторы в любом случае и для этого используется игольчатый клапан.

В процессе эксплуатации развоздушивание необходимо производить в начале каждого отопительного сезона, так как из-за коррозийных процессов в радиаторах выделяется водород, а значит, появляется и воздух. В зимние месяцы, когда отопление эксплуатируется с полной нагрузкой, стравливать воздух следует по мере необходимости, когда верхняя часть радиаторов имеет более низкую температуру, чем нижняя.

Насколько эффективен кран Маевского: ответы экспертов (видео)

Как устанавливать кран Маевского?

Для того чтобы правильно подобрать и установить кран Маевского необходимо учесть диаметр резьбы заглушки, находящейся в верхней части радиатора, вместо которой и монтируются подобные приспособления. В новых радиаторах такие отверстия обязательно имеются, а если же нет, необходимо их сделать. Диаметр резьбы обычно составляет 0.5 дюйма, или ¾ дюйма, а на шляпке винта имеется прорезь для откручивания его с помощью отвертки.

Устанавливаются краны со стороны противоположной той, где подключена труба, подающая теплоноситель. При подключении регистров необходимо приварить резьбу бочонок на самой крайней точке. Некоторые модели полотенцесушителей с нижним подключением, также должны иметь клапан, для того, чтобы ими удобно было пользоваться.

Удаление воздуха из системы отопления

При установке крана необходимо учитывать и то, что при открытии возможен выброс воды, поэтому желательно его устанавливать таким образом, чтобы в районе отверстия можно было подставить емкость для сбора теплоносителя. Наличие уплотнительного резинового кольца, надеваемого на резьбу, гарантируется отсутствие протечек в процессе эксплуатации изделия.

Если клапан используется нерегулярно возможно его заклинивание из-за ржавчины, в подобных ситуациях выручает обычный керосин, который нужно нанести на резьбу и немного подождать. Керосин разъедает ржавчину и появляется возможность откручивать кран без каких-либо усилий.

Использовать кран Маевского достаточно просто, но при этом нужно учесть, что в момент сброса воздуха нежелательно, чтобы рядом находился источник открытого огня, ведь вместе с воздухом могут выделяться и горючие газы, которые легко воспламеняются. В отличие от автоматических отводчиков воздуха, кран Маевского не может засориться и заржаветь, из-за некачественной воды в отопительной системе и это еще одно его явное преимущество перед другими приспособлениями, выполняющими аналогичные функции.

Какие бывают виды кранов для полотенцесушителей: маевского, угловые, прямые

Содержание статьи:

Сантехника должна не только иметь эстетичный внешний вид, но быть функциональной и надежной, поэтому кран для полотенцесушителя подбирается с пристальным вниманием. Запорная арматура на отопительные элементы обязательно должна устанавливаться для возможности регулирования теплоотдачи и оперативного перекрытия теплоносителя в аварийных случаях.

Чтобы запорные фитинги не преподнесли неприятный сюрприз, необходимо монтировать надежные краны и клапаны. Для этого нужно иметь представление об их особенностях, разновидностях и правилах подбора.

Виды кранов для полотенцесушителей

Краны для полотенцесушителя с разными механизмами

Запорная арматура, помимо важной практической функции регулятора потока теплоносителя, должна презентабельно выглядеть. Для этого производители часто используют хромированное декоративно-защитное покрытие.

Водяные вентили и краны выпускаются различных модификаций:

  • По используемому металлу при изготовлении: латунные, бронзовые, из нержавеющей стали. Именно этот параметр влияет на надежность конструкции и ее стойкость к агрессивному воздействию теплоносителя. Латунь и нержавейка – оптимальный вариант для систем отопления.
  • По назначению краны для полотенцесушителей бывают запорные и Маевского. Если назначение первых понятно по названию, то вторые имеют особую конструкцию и предназначены для стравливания воздуха из системы.
  • Запорная арматура подразделяется на краны и вентили, при этом первые имеют запирающий элемент, перемещающийся поперек потока воды, а вторые снабжены запирающим узлом с перемещением вдоль потока жидкости. Краны больше предназначены для подачи и перекрытия потока, а вентили дают возможность регулировать этот поток.
  • По форме и расположению патрубков подключения запорные устройства бывают угловые и прямоходные, причем техническими характеристиками они практически не отличаются, а лишь формой, которая позволяет по-разному подключать коммуникации.
  • По проходному сечению, которое измеряется в дюймах. Чем меньше параметр, тем больше создается гидравлическое сопротивление. Поэтому не рекомендуется осуществлять подключение запорной аппаратуры меньшего типоразмера, чем сама магистраль.

Трехходовой кран дает возможность прямого обратного регулирования потоков через полотенцесушитель и байпас, т.е. когда поток увеличивается через канал отопления, поток байпаса уменьшается. Терморегулирующие краны – отличная альтернатива для автоматической регулировки температуры в помещении, но ценовая категория не всегда дает возможность их установки.

Форма корпусов кранов и вентилей бывает совершенно разнообразной (квадратные, прямоугольные, цилиндрические и другой сложной формы), поэтому запорная арматура для полотенцесушителей выпускается коллекциями: от минимализма до классицизма.

Технические отличия крана и вентиля

Основная задача крановой арматуры – это управление потоком жидкости, поэтому их конструкция максимально упрощена и представляет собой расположенный внутри корпуса шар с большим проходным отверстием. Поворот шара обеспечивается за счет штока и ручки.

Вентили позволяют плавно регулировать поток теплоносителя, поэтому актуальны для установки с целью контроля теплоотдачи. К конструкции вентиля проходной канал открывается вдоль потока за счет вращения штока и его передвижения по оси, что и обеспечивает минимальное запирание узла.

Особенности крана Маевского

Принцип работы крана Маевского

Кран Маевского для полотенцесушителя крайне необходим, чтобы полностью заполнить прибор теплоносителем. Его особая конструкция дает возможность безопасного удаления воздуха из системы без гидравлического удара и вероятности разлива потока воды. Без удаления воздушной пробки нагревательный элемент полностью не прогревается.

Кран Маевского представляет собой небольших размеров фитинг с только одной резьбой для подключения в систему. С обратной стороны корпуса расположен клапан, вращение которого открывает маленький канал для стравливания воздуха. Именно калиброванное отверстие позволяет выходить воздуху под давлением.

Клапан Маевского на полотенцесушителе устанавливать не всегда необходимо, т.к. это зависит от формы самого обогревающего радиатора. Изделия из одинарной изогнутой трубы в виде змеевика легко заполняются водой. А вот модели в виде лесенки с разветвлениями труб имеют более сложную структуру каналов и нуждаются в установке клапанов Маевского.

Особенности удаления воздуха из полотенцесушителя

Чтобы удаление воздуха из системы было эффективным, нужно кран Маевского правильно установить:

  • Воздух скапливается и запирается вверху каналов, поэтому эффективное удаление может быть только из таких мест. Допускается боковой монтаж в верхнем сегменте обогревателя.
  • Кран Маевского врезается в дальний верхний край обогревателя. В частности, в полотенцесушителе в виде лесенки обычно предусмотрена заглушка для установки, если такой канал не обнаружен, то необходимо просверлить и нарезать резьбу.

Клапан Маевского имеет правостороннюю резьбу, что упрощает его использование. Чтобы спустить воздух, необходимо буквально на один оборот открыть кран до появления шума воздуха. Стравливание пробки продолжается до появления капель воды, причем рекомендуется повторять процедуру при каждом обнаружении неравномерного распределения тепла по «телу» нагревателя. Целесообразно открывать клапан для проверки раз в месяц, т. к. весь воздух в системе теплоносителя постепенно сгоняется и накапливается.

Конструкции приспособлений Маевского бывают различные: от упрощенных с винтом под отвертку до более сложных с винтом в виде ручки. При этом принцип действия совершенно не отличается.

Особенности выбора полотенцесушителя по производителю

Полотенцесушитель “змеевик”

Рынок сантехники предлагает огромный выбор моделей от различных производителей, но для покупки подходящей модели, обращайте внимание на следующее:

  • Размерность и форма – самый важный параметр, т.к. обогревательный элемент не только создает микроклимат в комнате, а является шикарной декорацией для любого сантехнического помещения. Нет смысла брать очень большие конструкции для маленьких комнат и, напротив, приобретать маленькую «змейку» для большого помещения.
  • Вид подключения и формат. Необходимо учесть органичное размещение прибора в комнате с учетом уже имеющихся коммуникаций. Перед выбором нужно провести замеры между патрубками подключения, а также свободного пространства на стене, особенно к углам.
  • Особенности подключения: к централизованным или автономным коммуникациям, к системе отопления или горячего водоснабжения. Недопустимо устанавливать регулирующие краны без организации байпаса в централизованные коммуникации, т.к. это будет затрагивать теплоотдачу в других квартирах.
  • Из какого материала изготовлен обогреватель, а также популярность производителя.

Только учитывая совокупность всех факторов, можно подобрать оптимальное устройство и по техническим характеристикам, и по подходящему внешнему виду.

«Пятерка» именитых полотенцесушителей

Полотенцесушитель Arbonia Bagnosan

Надежность приборов определяют отзывы от покупателей. Можно выделить 5-ку популярных производителей качественной теплотехники:

  • Arbonia – европейский концерн с широким ассортиментом. Полотенцесушители выпускаются трех типов: водяные, электрические и комбинированные. Это указывает на удовлетворение разностороннего потребительского спроса.
  • Margaroli – итальянский производитель с 60-ти летним стажем на рынке, поэтому в ассортименте много дизайнерских изделий высокого качества. Одно из последних предложений – это мобильные или переносные полотенцесушители.
  • Zehnder – немецкий производитель, уделяющий особое внимание экологической безопасности продукции с ультрасовременным подходом и дизайнерскими решениями. Главной особенностью является ассортимент из более 200 позиций с не только хромовым покрытием, но и порошковой окраской в различные цвета.
  • Terminus – отечественный производитель, который занимается выпуском различной теплотехникой с главным упором на ее надежность. В изготовлении полотенцесушителей используются специальные трубы, выдерживающие большое давление с двукратным запасом. Применяются современные технологии, поэтому продукция отличается высокими техническими параметрами.
  • Сунержа – компания из СПб, которая считает, что идеальным материалом для теплотехники является нержавеющая сталь, поэтому их ассортимент основан на продукции из нержавейки. Использование качественных труб импортного производства позволяет изготавливать надежные в эксплуатации и интересные по дизайну модели обогревателей.

Стоит учесть, что распространение теплотехнической продукции имеет региональную специфичность, т.е. в одних регионах может быть популярен один производитель, а в другой – совершенно иной.

автоматический, видео-инструкция по монтажу своими руками, для чего нужен полотенцесушитель, по ГОСТу, устройство, принцип работы, технические характеристики, фото и цена

Скопление воздуха в отопительной системе является одной из самых распространенных причин нарушения ее работы, потому что теплоноситель перестает нормально циркулировать. В итоге радиатор не может выполнить свою основную функцию и эффективность обогрева понижается. Решить проблему поможет специальное устройство – воздухоотводчик, который позволяет быстро развоздушить систему. Сегодня мы рассмотрим, какой бывает ручной и автоматический кран Маевского, как его устанавливать и эксплуатировать.

На фото – прямые и угловой воздухоотводчики

Экскурс в историю

Устройство было изобретено более 80 лет назад, и, несмотря на простоту своей конструкции, до сих пор позволяет легко удалить скопившийся воздух из отопительного контура. Мы объясним вам, что такое кран Маевского и чем он так помогает инженерным коммуникациям.

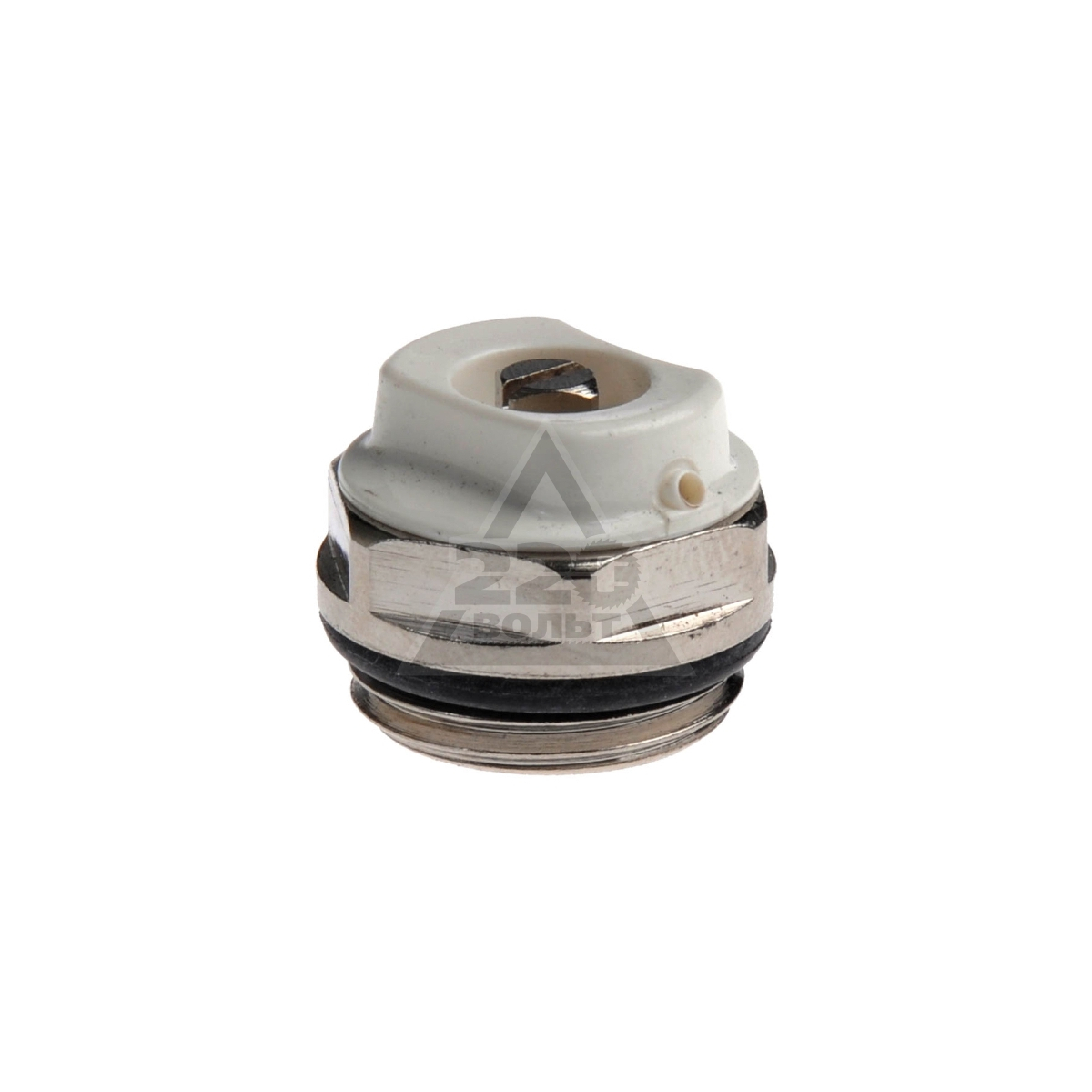

Ручной кран Маевского 1 2 с боковым отверстием для развоздушивания

Устройство

В народной среде этот воздухоотводчик принято называть краном Маевского. Так его предлагают во всех строительных магазинах, и покупатели понимают, о чем идет речь. В тоже время кран Маевского по ГОСТу относят к категории запорной арматуры и  называют радиаторным воздушным клапаном игольчатого типа.

В настоящее время предлагается несколько конструкций данного устройства. Тем самым можно выбрать самый удобный вариант, учитывая место его установки.

Стандартная конструкция представляет собой изделие, состоящее из двух деталей:

  • корпуса;
  • винта конической формы.

Части плотно сопряжены между собой за счет калибровки, поэтому кран в закрытом состоянии может надежно удерживать теплоноситель. Сбоку корпуса есть отверстие, предназначенное для стравливания воздуха.

Принцип работы крана Маевского ручного типа

Характеристики и установка

Материал Традиционно изделие изготавливают из латуни, которая не ржавеет и гарантирует долгое его использование.
Как сбросить воздух Воздух с его помощью можно выпустить из системы:
  • открутив клапан своими руками;
  • используя отвертку;
  • спецключом  ICMA.
Дополнительные сведения Если отопительная система:
  • вертикального типа, состоящая из нижней подачи и верхнего отвода теплоносителя, воздухоотводчиками оснащают все приборы, расположенные на верхнем этаже. Их следует подбирать по диаметру и вкручивать в верхние футорки батарей;
  • горизонтального типа – устройства устанавливают на каждом радиаторе.

Полотенцесушитель с краном Маевского вертикального подключения

Совет: для полотенцесушителя при боковом подключении в ванной комнате применяйте тройник. Его монтируют в вертикальном положении, а отверстие клапана должно смотреть в сторону от стены.

Установка изделий на радиаторы и подобное оборудование обязательно необходимо, когда в отопительной системе есть участки, расположенные ниже верхней оси подключения прибора. В этом положении невозможно удалить воздух естественным путем.

Совет: обязательно проводите развоздушивание системы сразу после ее монтажа.

Рекомендуем проводить данное мероприятие при включении отопления после лета. Позже могут возникать локальные проблемы из-за подсасывания воздушных пузырьков из теплоносителя в систему во время ее работы.

Из чего состоит ручной воздухоотводчик

Скапливаться воздух может и благодаря выделению водорода благодаря коррозии металлических элементов коммуникации. К примеру, если алюминиевые радиаторы отопления внутри не были обработаны специфическим покрытием, они постоянно выделяют данный элемент в теплоноситель, когда вступают с ним в химическую реакцию.

Как провести развоздушивание вручную

Инструкция следующая:

  1. Приготовьте емкость для воды.
  2. Поверните воздухоотводчик спецключом, отверткой или рукой против часовой стрелки. Достаточно сделать один оборот, чтобы услышать, как скопившийся воздух с шипением начнет покидать систему. Если его накопилось много, можете повернуть кран на пол-оборота еще.
  3. Дождитесь, пока из отверстия не станет капать, а через некоторое время и вытекать вода, а выход воздуха полностью прекратится.
  4. Закройте кран как можно плотнее.

Совет: отключите насосы системы отопления за несколько минут до сброса воздуха. Иначе удалить воздушную пробку вы не сможете, так как она не успеет скопиться в верхней точке радиатора.

Обычно воздухоотводчики ручного типа не применяют на крупных магистралях, где воздушные пробки происходят постоянно. В этом случае используются газоотводящие конструкции другого плана.

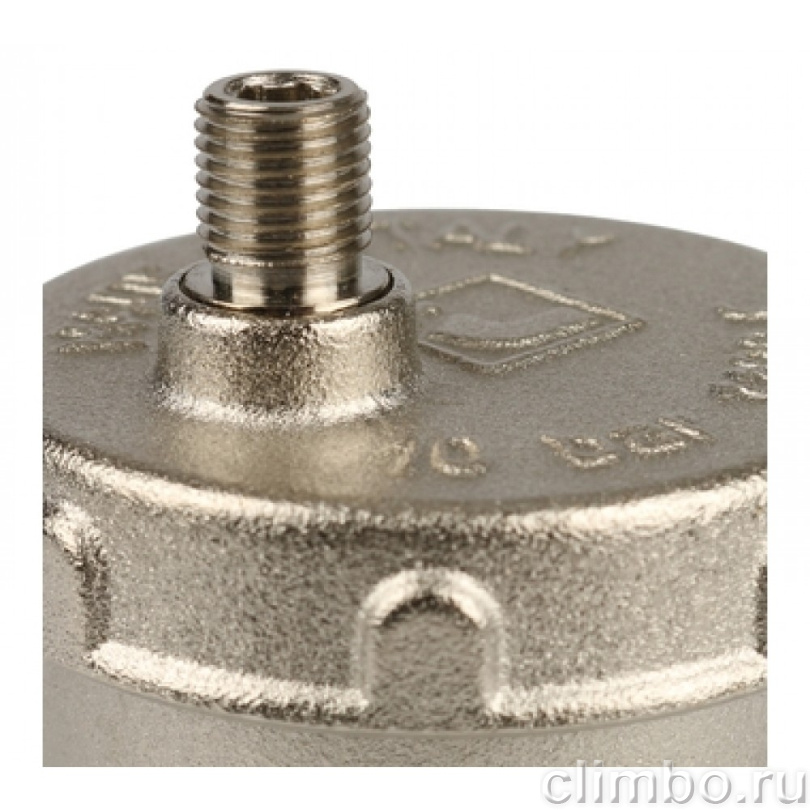

Автоматический воздухоотводчик

Хотя устройство крана Маевского ручного типа проще некуда и в эксплуатации с ним не возникнет сложностей даже у людей, никогда не занимавшихся обслуживанием систем обогрева, его не рекомендуется устанавливать на участках, которые постоянно завоздушиваются.

В этом случае целесообразнее поставить автоматическое устройство отвода лишнего воздуха. Обычно данная проблема возникает в том случае, когда монтаж трубопровода был проведен с нарушениями.

Устройство с автоматической функцией сброса воздуха не требует регулярного вмешательства в его работу. Очень удобен такой прибор для труднодоступных мест.

Такие воздухоотводчики могут быть разной конструкции, однако, принцип работы автоматического крана Маевского у всех однотипный, последовательно происходит следующее:

  • в корпусе есть полое отделение с пластмассовым поплавком;
  • поплавок давит на шток с пружиной флажком;
  • открывается доступ к атмосфере;
  • скопившийся воздух выходит наружу;
  • в полость поступает теплоноситель;
  • поплавок давит на шток;
  • отверстие закрывается;
  • выход воде перекрыт.

Совет: оснастите устройство отсекающим клапаном, тогда вам будет удобнее проводить его ремонт.

Вначале в отопительную систему вкрутите него, а затем воздухоотводчик. Кран будет нажимать на флажок в клапане, не давая выходить теплоносителю.

Автоматические воздухоотводчики представлены в торговых сетях в большом ассортименте.

Их выпускают:

  • радиаторными;
  • специальными;
  • угловыми;
  • прямыми.

Вы можете без труда подобрать необходимый элемент для системы отопления. Их цена выше ручного типа.

Как работает автоматический воздухоотводчик ду 20

Установка и уход

Монтаж воздухоотводчика такого типа не требует опыта или квалификации. Необходимо только правильно подобрать его по размеру. Резьба у них может быть на 1″, 3 4″, 1/2″.

Устанавливают краны в верхней части батареи, на стороне, против входа теплоносителя. Перед эти воду из системы обогрева необходимо слить, выкрутить заглушку из радиаторной пробки и вместо нее установить кран.

Совет: при монтаже рекомендуем применять дополнительное уплотнение для резьбы – фум-ленту или паклю.

Для центральной системы отопления жилых домов:

  • не рекомендуется использовать автоматические воздуходоводчики, они будут часто забиваться из-за загрязнений в теплоносителе. В многоквартирных домах часто выключают отопление, поэтому воздушные пробки здесь будут появляться часто;
  • используйте специальные устройства марок МС-140 или ОМЕС, технические характеристики крана Маевского такого типа могут справиться с гидроударами давлением до 15 бар.

Воздухоотводчик ду15

Если устройство через какой-то период забилось, прочистить его можно обычной иглой или булавкой. При замене крана обязательно придерживайте пробку радиатора газовым ключом, чтобы она не откручивалась.

Вывод

Вы сегодня узнали о таком замечательном устройстве, как воздухоотводчик. Были приведены примеры – для чего нужен прибор и где применяется. Так как его размеры бывают разными, вам останется только выбрать подходящий, к примеру, кран Маевского 3 8 дюйма, на полдюйма или другой вариант. Монтаж устройства не вызывает проблем, больших финансовых трат, сил и времени и сил.

С помощью такого приспособления удается серьезно увеличить эффективность отопления. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

принцип работы, устройство, технические хаpaктеристики > Домашнее инженерное оборудование

Как выбрать теплый пол под плитку

Виды нагревательных элементов и рекомендации, как выбрать теплый пол под плитку. Нюансы использования водяных или электрических систем напольного обогрева….

17 02 2021 19:20:19

Бойлер косвенного нагрева — что это

Описание, основные виды бойлеров, напольные и настенные, чем отличаются, какой лучше выбрать, монтаж бойлера косвенного нагрева, как подключить бойлер . …..

12 02 2021 18:43:15

Как залить антифриз в систему отопления дома

Как выбрать антифриз для отопления и закачать его в систему частного дома. Хаpaктеристики разных видов гликолей. Советы по заливке в открытую и закрытую отопительную систему….

09 02 2021 23:30:19

Виды сайдинга для наружной отделки дома: белый, винилон, дачный, бетонный, бесшовный, перфорированый + фото

В данной статье вы узнаете каких бывают видов сайдинги для наружной обшивки стен, расскажем вам какой сайдинг можно выбрать и о его разновидностях, таких как: белый, бетонный, бесшовный, бежевый, квадратный, перфорированный, коричневый, бежевый, шоколадный и черный….

03 02 2021 17:45:31

Электрические котлы Протерм Скат: обзор, отзывы, хаpaктеристики

Обзор-инструкция на электрические котлы Протерм Скат 6,9,12,14,18,21,24,28 К. Технические хаpaктеристики, отзывы и цена. Ошибки, неисправности, схема подключения….

09 01 2021 23:14:19

Сайдинг имитация бруса: фото домов с металлическим, l брус, под бревно, под доску и под сруб сайдингом

В данной статье вы узнаете что представляет из себя сайдинг имитация бруса, разберем его виды, такие как: под бревно, под доску, под сруб, l брус и металлический, а так же подробно расскажем о монтаже такого сайдинга, с фото примеров домов.

06 01 2021 15:33:18

Электрокотлы для отопления частного дома

Подробное освещение вопроса, какими плюсами и минусами обладают электрокотлы для отопления. Описание особенностей Т Э Новых, индукционных и электродных генераторов тепла….

25 12 2020 1:47:50

О сайте

Дорогие дамы и господа, мы рады приветствовать вас на нашем строительном сайте » Дачный Эксперт». Портал » Дачный эксперт» — это современная база знаний для начинающих и профессиональных строителей. На нашем сайте мы стремимся собрать всю самую полезную и актуальную информацию, которая может помочь людям в обустройстве и строительстве дачного участка. Специально для вас, мы подготовили множество статей, о том как сделать утепление кровли и выбрать кровельный материал. Наш портал ежедневно пополняется и вы всегда сможете здесь найти самую свежую информацию о строительстве дачных домов. В А Ж Н О! На нашем сайте вы сможете найти не только полезные статьи, написанные специалистами в области строительства, но и множество подробных картинок и тематических видео, которые на примере покажут каждый шаг обустройства частного дома. Expert-dacha.pro — это молодой и стремительно развивающийся проект. Мы надеемся, что вы сможете помочь стать проекту еще лучше! Задавайте вопросы в комментариях, пишите нам в редакцию, оставляйте свои вопросы и пожелания! Ни один вопрос не останется без внимания! С уважением, администрация проекта….

13 12 2020 21:37:10

Как спрятать трубы в стену

Как спрятать трубы в стену, зашивка труб в стену, как спрятать трубы в ванной, спрятать трубы отопления,как выполнить монтаж трубы ……

12 12 2020 21:31:34

Печи Кузнецова: чертежи и порядовки печей из кирпича

В печах Кузнецова была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть «колпаковыми», поскольку внутри них образовывался, так называемый колпак — тепло выделяемое пламенем и нижними деталями печи….

07 12 2020 19:36:53

Комплектующие для радиаторов отопления: наборы, виды, подбор

Система отопления – это сложная инженерная конструкция, которая требует точных расчетов и планирования. Сегодня на рынке существует множество систем отопления, кардинально отличающихся друг от друга, но даже несмотря на развитие электрических обогревателей, основным для людей остается водяное (паровое) отопление. Принцип работы такой системы довольно прост – вода нагревается до определенной температуры путем сжигания топлива или с помощью электрических устройств, после чего подается по трубам в помещения. В этих помещениях вода остывает в радиаторах и тем самым нагревает воздух, после чего возвращается к источнику нагревания.

Виды радиаторов отопления

Наиболее часто в магазинах, офисах, домах и квартирах встречаются следующие виды радиаторов отопления:

  • Чугунные.
  • Алюминиевые.
  • Стальные.
  • Биметаллические.

Помимо них существуют пластиковые и медные радиаторы, которые в настоящее время встречаются крайне редко. Каждая из разновидностей имеет собственные эксплуатационные характеристики и способы подключения, однако алюминиевые и биметаллические радиаторы имеют идентичный принцип подключения и комплектующие.

Чугунные радиаторы

Чугунные батареи считаются одними из самых «древних» на рынке, так как начали широко применяться еще в 20 веке, а созданы были и вовсе в 1855 году.

Несмотря на их массивность и вес, они до сих пор актуальны и применяются во многих домах. Всё дело в том, что циркулирующий теплоноситель в системе водоснабжения сильно загрязнен, а чугун благодаря своим свойствам и за счет толстых стенок не боится гидроударов, не подвергается коррозии, а также долго хранит тепло даже после отключения отопительной системы.

Не обошлось и без недостатков. Чугун обладает низкой теплопроводностью, из-за чего ему необходимо стабильная температура в 70 С для достижения эффективности. Это может создать трудности в частном доме или при наличии автономного отопления, но для квартиры это будет хорошим решением.

Алюминиевые батареи

Алюминиевые радиаторы обладают привлекательным внешним вид и имеют высокую теплопроводность, однако являются очень чувствительными в химическому составу теплоносителя. Именно по этой причине они не рекомендуются к установке в квартирах и домах с центральным водоснабжением, но могут стать отличным вариантом при использовании автономной системы водоснабжения. Помимо отличного внешнего вида, они также обладают прочностью и надежностью – средний срок эксплуатации от 20 до 25 лет.

Биметаллические радиаторы

Такой радиатор состоит из двух слоев металла. Внешняя часть выполняется из алюминия, а внутренние секции изготавливаются из высококачественного сплава меди или стали. Благодаря низкому требованию к теплоносителю, продолжительному сроку эксплуатации, а также стойкости к избыточному давлению, он является оптимальным решением по соотношению цены и качества.

Биметаллические радиаторы рекомендуются для установки в квартирах с центральным водоснабжением, повышенным давлением и в высотных домах, так как с легкостью выдерживают высокое давление до 40 атмосфер, а также имеют повышенную стойкость к коррозии благодаря материалам из которых они изготавливаются.

Стальные батареи

Стальные батареи отличаются от всех прочих тем, что они являются цельными и неразборными. При установке такого радиатора, у Вас не будет возможности добавлять или снимать секции по желанию. Благодаря своим свойствам, они способны выдерживать гидроудары и большую нагрузку, а также имеют высокие уровень теплопроводности, за счет чего быстро нагреваются. Такие батареи нашли свое применение в офисах и квартирах, а также отлично подходят для отопления частного дома.

Соединение секций радиаторов: комплектующие

Все батареи кроме стальных состоят из секций, которые можно демонтировать или добавить по желанию, регулируя эффективность нагревания помещения.

Для установки дополнительной секции потребуются комплектующие, среди которых:

  • Ниппель.
  • Прокладка.

Бочкообразный ниппель – это резьбовая деталь трубопровода, предназначенная для соединения элементов трубопровода в единую систему.

Он представляет собой небольшую металлическую трубку с двухсторонней наружной резьбой одинаковой длинны. Для удобства монтажа, с внутренней стороны располагается специальная бороздка, с помощью которой можно зафиксировать ключ, и закрутить ниппель.

Работать с ниппелем довольно просто. Достаточно плотно прижать друг к другу секции, которые Вы собираете соединить, после чего установить между ними ниппель и закрутить с помощью специального ключа. Для герметизации стыков секций, перед началом монтажа на ниппель надевается графитовая прокладка (черного цвета) или из фибры (зеленая).



Ключ для монтажа радиаторов должен обладать достаточной длиной для скрутки нескольких секций.


Комплектующие для монтажа радиатора отопления

Каждая батарея имеет собственные особенности, которые необходимо учитывать при подборе комплектующих перед монтажом. Стоит учесть тот факт, что некоторые производители устанавливают собственные детали особого формата, которые возможно поменять только на аналогичные фирменные комплектующие.

Кронштейны для батареи

Первое, о чем нужно задуматься при монтаже радиатора – это кронштейны, которые будут его фиксировать. Они бывают двух видов:

  • Напольные.
  • Настенные.

Настенные кронштейны изготавливаются из стального прута или пластины и крепятся на крепкие саморезы, чтобы выдержать большой вес. Пластинчатые изделия чаще всего находят свое применение при установке алюминиевого или биметаллического радиатора, так как они не очень тяжелые и прочности пластин будет достаточно. Они бывают обычные, либо с ребром жесткости для дополнительной прочности.


Если же вес радиатора достаточно большой, в ход идут специальные кронштейны в виде прута. Они закручиваются в предварительно забитый в стену дюбель, после чего устанавливается батарея.

Какое количество кронштейнов нужно на радиатор?

Важно! Радиатор должен крепиться минимум тремя кронштейнами! Два сверху и один снизу.

Если радиатор большой, то используют 4 кронштейна. Расчет количества кронштейнов нужно производить по формуле: 1 кронштейн на 25 кг веса заполненного теплоносителем радиатора.

В продаже можно найти крепления радиаторов только белого цвета. Если вам необходимо покрасить их в цвет радиатора (например, если он у вас черный), то достаточно просто взять баллончик с краской и перекрасить.

Для сверления отверстий под дюбеля, которые идут в комплекте с круглыми кронштейнами обычно используется бур №10.

При установке стального панельного радиатора, необходимо использовать специальный тип кронштейна, который закрепляется на стене. Он фиксирует батарею за специальную дугу, изготовленную на заводе.

Комплект для герметизации радиаторов

Во время монтажа батареи, для её подключения потребуется следующий комплект изделий:

  • Футорка;
  • Заглушка;
  • Кран Маевского.

Внимание! Фитинги для радиаторов бывают с левой и правой резьбой в зависимости от того с какой стороны вы его прикручиваете. Чтобы не ошибиться производитель маркирует их: фитинги с левой резьбой маркированы буквой S, с правой резьбой – буквой D.

Футорка

Один из видов резьбового фитинга, который представляет собой гайку или втулку с наружной резьбой для соединения большего диаметра и внутреннюю резьбу для соединения меньшего диаметра. При монтаже она устанавливается в боковое монтажное отверстие радиатора. Для каждого биметаллического, стального и алюминиевого радиатора, Вам потребуется 4 футорки.

Заглушка

Сантехническая заглушка – широко используемый и недорогой конструктивный элемент, позволяющий герметизировать неиспользуемые технологические отверстия в радиаторе. Как правило, для комплектации может потребоваться только одна заглушка, которая устанавливается на батарее с противоположной стороны от трубы подключения.

Кран Маевского

Такой фитинг отличается от заглушки лишь тем, что в его конструкцию входит специальный винт, предназначенный для разгерметизации радиатора. Это нужно для того, чтобы контролируемо произвести выпуск воздуха из системы, при этом стравить воздух можно очень медленно, открывая отверстие всего на несколько миллиметров.

Большинство кранов Маевского открывается отверткой, однако также для них можно приобрести специальный пластиковый ключ.

Угловой кран для радиатора отопления

Угловой кран предназначен для ручной регулировки объёма подачи горячей воды в радиатор, а соответственно и температуры радиатора. Сила потока устанавливается при помощи поворотной ручки. В закрытом положении вентиль полностью прекращает подачу воды.

Простая конструкция углового крана устойчива к засорам и воздействию абразивных частиц, часто присутствующих в теплоносителе.

Набор комплектующих для установки радиатора

Также существуют уже готовые наборы комплектующих, производителем которых является компания «МастерПроф». Вам не потребуется искать недостающие элементы в различных магазинах, достаточно просто приобрести набор с комплектующими под диаметр подключения Вашей батареи.

Все комплектующие набора имеют надежное покрытие в виде порошковой окраски белого цвета. В комплект всегда входит ключ для крана Маевского.

Наборы имеют разную комплектацию в зависимости от диаметра подключения радиатора и его размера.

Комплектующие для радиаторов отопления оптом

Компания «МастерПроф» поставляет все комплектующие и сопутствующие товары для монтажа батареи оптом. Среди нашего каталога Вы можете ознакомиться с продукцией собственного производства, а также связаться с нами для получения детального прайс-листа.

Среди наших партнеров имеются как частные сантехнические магазины, так и крупные DIY-сети, такие, как Леруа Мерлен, ОБИ, Касторама и другие сетевые магазины. Все изделия упакованы в индивидуальную упаковку имеющую штрих код, а также всю необходимую информацию.

Заказывая комплектующие для радиаторов отопления оптом у нас, вы можете быть уверены в качестве продукции и его долговечности. Вся наша продукция имеет соответствующие сертификаты, а также проходит все необходимые проверки и тестирования.

Игольчатые краны для системы отопления ☛ Советы Строителей На DomoStr0y.ru

Содержание

В системах водяного отопления для управления и регулировки используется самая разнообразная трубопроводная арматура. Важно понимать, какой вид арматуры нужно ставить в том или ином месте в зависимости от выполняемых задач. Путать эти виды между собой недопустимо, ведь в результате неверного выбора работоспособность системы окажется под угрозой. Здесь вы сможете найти информацию об одном типе элементов, это игольчатый кран для отопления.

Виды игольчатых вентилей

Следует отметить, что данный вид арматуры достаточно специфичен и предназначен для выполнения ограниченного круга задач. Если изучить информацию, предоставляемую информационными интернет-ресурсами, то можно обнаружить, что игольчатые краны для системы отопления путают с термостатическими и балансировочными вентилями, и даже с шаровыми кранами. Это вводит в заблуждение рядовых пользователей и приведет их к совершению ошибок, экспериментируя с собственной отопительной системой.

Чтобы прояснить ситуацию, перечислим типы игольчатых кранов, встречающихся на трубопроводах и оборудовании отопительных систем:

  • краны Маевского,
  • вентили для магистралей высокого давления.

Как видите, сфера применения элементов довольно узкая, но это касается только теплоснабжения. В действительности эти краны широко применяются для регулирования потоков жидкости и пара в самых разных отраслях: нефтяной, газовой, химической промышленности и так далее. Мы же рассмотрим только отопление.

Кран Маевского

Во времена СССР об этом очень простом и одновременно полезном элементе мало кто знал. Сейчас установка любого радиатора немыслима без игольчатого крана, что служит для сброса воздуха из системы.

Изделие представляет собой металлическую втулку с наружной трубной резьбой для монтажа в горизонтальном коллекторе батареи. По оси втулки насквозь сделано отверстие, а под углом 90° к нему примыкает второе, как показано на иллюстрации:

Здесь хорошо видно, что сообщение между двумя каналами перекрывает винт с конусом на конце. Если его отвернуть на 1—2 оборота, то путь из горизонтального канала в вертикальный откроется, и воздух сможет покинуть радиатор. При этом за счет малого проходного сечения из клапана не вытечет много теплоносителя, даже если выкрутить иглу сильнее. Благодаря такой конструкции удалять воздушные пробки из радиаторов и трубопроводов стало очень просто и удобно.

Если в первое время игольчатые краны Маевского продавались как отдельный вид трубопроводной арматуры, то в настоящий момент многие производители стали совмещать их с другими элементами. Например, воздухосбрасывающий вентиль игольчатого типа, вмонтированный в шаровой кран, как показано на фото:

Вентили высокого давления

В автономных системах водяного отопления частных домов такая арматура не применяется, поскольку магистральное давление там редко выходит за пределы 4 Бар. А вот регулировать подачу воды или пара в централизованных сетях городов или предприятий подчас можно только такими вентилями. По исполнению они делятся на муфтовые и фланцевые, а изготавливаются из следующих видов стали:

  • углеродистая: диапазон рабочего давления – от 160 до 400 Бар, температуры рабочей среды – от минус 40 до + 200 °С,
  • высокоуглеродистая: давление 16—40 МПа, диапазон температур – от минус 60 до + 200 °С,
  • нержавеющая: здесь давление остается неизменным, а вот максимальная температура достигает 400 °С.

Надо сказать, что давление в системах отопления не бывает настолько высоким, даже в центральных коллекторах, отходящих от городских ТЭЦ. Зато температура воды доходит до 150 °С, а пара – переваливает за 200 °С. Поэтому для надежной работы в паровой сети подойдет игольчатый вентиль из нержавеющей стали. Что касается трубопроводов, транспортирующих горячую воду, то тут будет достаточно и стального крана.

Агрессивные свойства водяного пара хорошо известны, длительный контакт с ним выдерживает далеко не всякий материал. Помимо этого, имеется и обратная магистраль, по которой движется конденсат, а очень часто – пароводяная смесь. В таких коллекторах гидроудары – не редкость, а потому обычная арматура там работать не может. Однако, игольчатые краны имеют свои конструктивные особенности, продиктованные необходимостью. Это станет понятно, если изучить устройство игольчатого вентиля в муфтовом исполнении, что изображено на чертеже:

Зигзагообразный канал имеет в своей центральной части седло, в него-то и входит игла при вращении шпинделя. Благодаря этому кран может не только перекрывать трубопровод, но и осуществлять тонкую регулировку количества проходящей среды. Этому способствует вдвое зауженное проходное сечение, создающее высокое сопротивление потоку. Уменьшение прохода хорошо заметно на фото:

Такая же картина наблюдается и в кранах большого диаметра с присоединительными фланцами, так как их внутреннее устройство идентично муфтовым вентилям. Разница только в конструкции шпинделя и уплотнения, рассчитанного на большие нагрузки. Кстати, для установки в паропроводах предпочтение отдается именно фланцевым игольчатым кранам, поскольку стыки на муфтах остаются герметичными недолго, пар быстро разрушает уплотняющие материалы.

Стальной игольчатый кран высокого давления может снабжаться запорными конусами различных типов. Они бывают стандартными, регулировочными (более острые) и с мягким наконечником. С целью увеличить срок службы вентиля на внутреннюю резьбу, за счет которой вращается шпиндель, наносится специальное хромированное покрытие.

Для справки. Также существуют муфтовые краны, изготовленные из бронзы или латуни, а фланцевые – отлитые из серого чугуна. Но их рабочие параметры ниже, чем у стальных.

Трубопроводы теплоснабжения большой протяженности, паро – и конденсатопроводы – это магистрали, подверженные гидравлическим ударам в силу разных причин. Общеизвестно, что от воздействия гидроударов могут лопнуть и шовные трубы, не говоря о простой запорно — регулирующей арматуре. Стальной кран высокого давления с иглой в качестве исполнительного механизма в состоянии выдерживать подобные воздействия, смягчению ударов способствует сужение проходного сечения и его зигзагообразная конфигурация.

Что в итоге?

Как вы смогли убедиться, игольчатые регулирующие вентили не могут применяться вместо шаровых кранов или балансировочных клапанов, путать их нельзя. Работать-то они будут, но создадут в сети такое сопротивление, что замедлится циркуляция теплоносителя, а в самотечной системе и вовсе остановится. Поэтому лучше использовать эти краны по назначению, в магистралях с большим давлением и температурой. Другое дело – воздухоотводчики Маевского, им самое место в системах частных домов.

Воздухоотводчики | Краны Маевского для спуска воздуха

Воздухоотводчики Краны Маевского

Сортировка: Без сортировкиПопулярныеНовинкиСначала дешевлеСначала дорожеПо размеру скидкиВысокий рейтингНазванию, по возрастаниюНазванию, по убыванию

Всего найдено: 2

Воздухоотводчики краны Маевского

Попадание воздуха в систему отопления приводит к образованию воздушных пробок. Такая ситуация становится причиной снижения теплоотдачи, преждевременной коррозии и уменьшения скорости циркуляции. Низкое качество сборки системы также приводит к выходу из строя , а то и полной остановки работы системы.

Купить воздухоотводчик кран Маевского

Недорогие краны Маевского необходимого диаметра, купить которые вы можете на сайте компании по цене производителя, являются эффективным вариантом для решения проблемы. Простой принцип действия крана для спуска воздуха поможет быстро избавиться от воздуха в трубах и , обеспечив, тем самым, максимальную эффективность работы отопительной системы.

Принцип работы воздухоотводчика

Выбирая ручной воздухоотводчик, потребитель получает возможность заменить устаревшие краны на более совершенную конструкцию меньшего диаметра. Наличие небольшого выходного отверстия увеличивает время сбора воды, обеспечивая лучшую результативность при устранении воздушных проборок. Воздухоотводчик ручной, представленные в каталоге нашего сайта, состоит из:

  • корпуса из латуни;
  • стального или латунного запорного винта игольчатого типа;
  • крышки-колпачка с выходным клапаном, изготовленной из пластика;
  • уплотнительного кольца (из силикона, или резины).

Особенности, отличающие краны Маевского – они  облегчают ручной контроль над состоянием отопительной системы и теплоносителя независимо от давления посредством направления сливного отверстия. Наличие плотной прокладки в воздухоотводчиках кранах Маевского, при этом, гарантирует устранение риска протечки со временем.

Как выбрать воздухоотводчик кран Маевского

Простой монтаж и удобная резьба такого крана для радиатора делает его универсальным выбором. Единственное, что важно учитывать при покупке, является нужный диаметр и особенности установленной системы отопления.

Кран для радиаторов: виды, назначение, установка

Современный радиатор — это достаточно функциональное устройство. К батарее трубы центрального или автономного отопления присоединяются с помощью резьбы или фитингов. На первый взгляд может показаться, что теплообменник самодостаточен и нет необходимости оснащать его какими-либо другими техническими элементами. Но в случае непредвиденных обстоятельств может помочь кран для радиаторов отопления, а также различные вентили. Давайте разберемся с видами кранов для аккумуляторов, которые используются сегодня, исследуем их возможности, функциональность.Также узнайте, как они установлены.

Цели запорных клапанов

Современных систем отопления может completelyit нормально работать без необходимости дополнительных вложений. Помещение отапливается в любом случае. Но есть масса ситуаций, когда отсутствие кранов и прочего подобного оборудования сильно влияет на удобство использования.

Например, одна из ситуаций — примитивная авария, когда течет радиатор. Для устранения такой досадной проблемы необходимо отключить весь стояк, подъезд многоэтажного дома, а в особо серьезных ситуациях — даже весь жилой блок.Также запорная арматура на отопление позволяет регулировать производительность батарей отопления. В лучшем случае при установке теплообменников комплектуются простыми шаровыми кранами. Чаще всего их три. Один предназначен для установки на подаче теплоносителя, второй — на кран, а третий — на байпас. В дополнение к питанию поставили регулировочный клапан. Он может регулировать головку охлаждающей жидкости. Сама батарея отопления оснащена краном Маевского для облегчения стравливания воздуха.Такая схема не является резервным вариантом, хотя здесь используются четыре устройства. В комплекте они могут решить множество полезных задач.

Функциональность

Кран для радиаторов отопления будет крайне полезен в том случае, когда необходимо демонтировать батарею для очистки ее от засоров без слива теплоносителя. Также радиаторы снимаются для устранения протечек. Краны типа Маевского позволяют избавиться от воздушных пробок, образовавшихся в системе. Часто воздух образуется в верхних частях теплообменников.

Есть принципиально иная запорная арматура — это вентили для радиаторов с терморегулятором. Они оснащены термостатическими головками, с помощью которых регулируется нагрев отопительных батарей. Такой комплекс позволяет надежно защитить теплообменник и систему отопления от любых сбоев, позволяет контролировать эффективность теплоснабжения помещений. Устройства запорной арматуры намного дешевле, чем любой ремонт из-за утечки радиатора.

Отличия от обычного

Обычный кран может выполнять множество функций в зависимости от конструкции изделия и принципа его работы.Также функциональность зависит от материалов, из которых изготовлено то или иное устройство. Естественно, любые краны, или, вернее, устройства запорные клапаны для нагревательных приборов, немного отличаются от традиционных смесителей, которые доступны в каждой ванной комнате или на кухне. Устройства запорной арматуры должны отвечать определенным основным эксплуатационным требованиям. Итак, максимальная температура охлаждающей жидкости не может быть больше 200 градусов. Давление — от 16 до 40 атм. Краны и другие подобные элементы должны быть устойчивы к коррозии и механическому износу.

Для работы в отопительных системах, специальные модели клапанов и запорной арматуры. Тем, кто хочет сэкономить и хочет установить обычные устройства, рассчитанные на работу с холодной водой, нужно сказать, что такой подход в корне ошибочен. Устройства, рассчитанные на менее агрессивные условия, могут просто не выдерживать нагрузки и быстро выходить из строя.

Типы устройств запорной арматуры для отопления

нормальной и эффективной работы любого systemsHeating во многом зависит от того, правильно ли выбраны запирающие элементы.Есть несколько типов кранов, которые подходят для разных задач.

Материалы для производства запорной арматуры наиболее oftenuse латуни, стали, чугуна и пластика. Для бытовых систем отопления наиболее предпочтителен смеситель из латуни. Стоимость такого элемента выше, чем у стального изделия. Но его характеристики по эффективности не сравнятся ни с какими другими материалами. Температурный диапазон и рабочее давление, которые выдерживает материал, не сравнить с пластиком.В отличие от изделий из стали и чугуна, латунный метчик не подвержен коррозии. Это большой плюс.

Тип подключения

Все запорные устройства для систем отопления, вне зависимости от типа и типа, оснащены американским подключением. Такой способ подключения позволяет устанавливать и демонтировать аккумуляторные батареи, не меняя конструкции всей системы. Часто при установке индивидуальных систем отопления используют смеситель для радиаторов отопления на ½ дюйма. Реже встречаются устройства с типом подключения дюйма.

Кран шаровой

Этот элемент назван из-за своего устройства. Запорный механизм, расположенный внутри устройства, имеет форму шара с отверстием. Принцип работы такого устройства прост. Он заключается в том, что одним поворотом ручки можно прекратить подачу теплоносителя по патрубкам системы.

Это может быть очень полезно при несчастных случаях (например, прорыв в системе водоснабжения). Шаровой элемент позволяет быстро и легко перекрыть подачу горячей воды.Если бы с той же целью использовался винтовой вентиль для радиаторов отопления, то отключение подачи воды заняло бы значительно больше времени. Помимо шаровых механизмов в продаже есть и аналоги. Здесь запирающая часть может иметь коническую или цилиндрическую форму. Однако по эксплуатационным характеристикам шаровые изделия являются наиболее эффективными. Конусные инструменты уступают по качеству хотя бы в том, что они более подвержены износу.

Если разрезать прибор, то внутри можно увидеть металлический шар и прокладку, обеспечивающую герметичность при закрытии клапана.Полимерные шаровые краны появились на рынке совсем недавно. Их можно устанавливать на радиаторы любого типа. Также в продаже металлические изделия. Часто используются латунь или латунные сплавы.

Шаровые краны для радиаторов имеют всего два рабочих положения — отсюда и их название. Это запорный клапан. На рынке можно найти краны с тремя возможными позициями. Также они подходят для работы с радиаторами. Их особенность в том, что есть три позиции. Сам поток теплоносителя может быть направлен в двух направлениях.Стоимость шаровых кранов небольшая. Элементы имеют простую конструкцию, их установка также не требует специальных навыков и оборудования.

О выборе шаровых кранов

Что касается выбора этого lockdevice, необходимо учитывать габаритные размеры устройства, тип металла или сплава. Материал очень важен, так как при подключении элемента к радиатору не должно образовываться гальванических пар.

При выборе необходимо обратить внимание todimensions в отверстие в запирающей части.Краны бывают полнопроходные, стандартные и укомплектованные. В полнопроходном исполнении размер внутреннего отверстия полностью соответствует внутреннему размеру трубы. Благодаря этому после установки устройства в открытом состоянии он не уменьшит объем охлаждающей жидкости, попадающей в радиатор.

Диаметр проема замковой части у кранов на 20% меньше внутренних размеров трубы. При эксплуатации таких моделей теплоотдача радиатора снижается на 10-15%. Неполные проходы имеют очень небольшое отверстие в запорном шаре — скорость потока охлаждающей жидкости уменьшаются наполовину.

Запорный вентиль

Данная категория оборудования предназначена для подключения батарей отопления в системе с двумя трубами. Благодаря конструкции эти клапаны позволяют быстро перекрыть поток теплоносителя в радиатор, не отключая полностью систему отопления. Запорная арматура также очень удобна для слива воды из теплообменника.

Что касается желательности приобретения и установки именно этого решения, то с технической стороны особой разницы между таким клапаном и шаровым краном нет.Если на трубе, подающей теплоноситель, установить простейший терморегулятор, то оба варианта будут работать совершенно одинаково. Однако обратные клапаны различаются по конструкции. Шаровой кран можно только открывать или закрывать. Клапан позволяет регулировать расход горячей воды в системе. Также на устройстве нет клапана для поворота. Стоимость запорного клапана немного выше, чем шаровой клапан.

Краны Маевского

Отопительные системы замкнутыеКонтур, в котором постоянно циркулирует теплоноситель.Если в нем появляется воздушная пробка, то теплоотдача системы значительно снижается. И это лучшее, что может случиться. В таких ситуациях есть риски зависания системы. Для устранения таких заглушек в системах отопления применяется кран Маевского. Цена устройства начинается от 100 руб. Это недорогое, но необходимое и очень эффективное устройство.

Если повернуть вентиль на вентиле до упора, можно услышать выходящий воздух, если он есть. После того, как вся пробка вылезет, механизм можно закрывать.Воздух выходит из отверстия диаметром 2 мм. Это отверстие находится в пластиковой прокладке или в латунном корпусе. В продаже простой или автоматический кран Маевского. Цена на автоматические решения выше и начинается от 350 руб. Но такие инструменты намного удобнее.

Регулировочные краны

Эти продукты относятся к группе запорных и regulatingdevices. Однако они полностью перекрывают поток теплоносителя, встречаются крайне редко. Поэтому, если в системе установлен кран, шаровой кран все равно необходим.

Регулирующие клапаны для радиаторов — это устройства, с помощью которых изменяется количество теплоносителя, проходящего через теплообменник. Так вы сможете изменить режимы нагрева воздуха в помещении.

Принцип работы устройства довольно простой. Подача горячей воды регулируется конусом. Последний поднимается или опускается поворотом ручки. Бывают задвижки такого плана с прямым или боковым типом подключения. Что касается материалов, то это бронза и латунь.В продаже можно найти никелированную арматуру из этих материалов. Также есть устройства из нержавеющей стали. Но это большая редкость из-за высокой цены.

Что вам нужно знать о регулирующем клапане?

Установив такой клапан на батарею, можно значительно уменьшить количество теплоносителя, проходящего через теплообменник.

Даже когда регулирующие клапаны на отопление полностью открыты, пропускная способность едва ли будет больше половины.Установите это оборудование, если в комнате слишком жарко. Как один из возможных вариантов — можно найти устройство с большей пропускной способностью. Минус таких кранов — из-за малого диаметра трансмиссии такие инструменты часто забиваются.

Особенности монтажа

Шаровые краны на батареях отопления чаще всего устанавливаются на реверсивной системе. Клапаны устанавливаются на одну или несколько батарей, если сумма значений теплопередачи составляет более 50% от общего значения. Остальные приборы оснащены клапаном на подающей трубе и шаровыми кранами.

«Американец» всегда комплектуется одной или двумя гайками. Такой способ монтажа намного проще муфты. На полипропиленовые трубы шаровые краны из металла монтируются с помощью специальных муфт. Нити необходимо утрамбовать. Краны Маевского часто комплектуются герметиком. Следовательно, они не нуждаются в дополнительной герметизации.

Итак, мы выяснили типы и отличия клапанов.

история возникновения и развития, классификация, устройство

Самовар — это не просто часть прошлых гастрономических традиций, он стал культурным явлением в нашей стране.Воспетый классиками литературы, показан на лучших картинах художников — он вошел в геном русского народа.

Во многих семьях жива память о совместном чаепитии со старшим поколением и своими старыми самоварами. Некоторые счастливчики до сих пор хранят семейные реликвии. Эта часть нашей общей истории согрета теплом живых воспоминаний о близких нам людях и дорогих им вещах.

Значение слова «самовар», несмотря на солидный возраст, до сих пор всем понятно.Отражает функциональность продукта — «он готовит».

Он также показан в диалектных версиях. Ярославцы называли его «самогар» («обжигает себя»), вятичи «самогрей» («греется»), курчаны — «самокипец» («сам кипит»). И даже на татарском языке это называлось «ловушка», то есть «чайник». Кстати, некоторые исследователи считают, что именно от этого слова русский «самовар» имеет этимологию.

История самоваров

Многие из нас воспринимают этот объект как изобретение мастеров нашей страны.Увы, это не так.

Появление устройств для кипячения воды

Документы показывают, что впервые в Китае появились изделия, сочетающие резервуары для воды и угля со сливной трубой. Названные «хого», они распространились на территорию Японии и современного Ирана. А первая реликвия, дошедшая до археологов, возрастом 3600 лет была найдена в сельской местности Азербайджана.

Древний Рим


Аутепса («самокипание», «самоваривание + заваривание») — так называли сосуд, в котором древние римляне нагревали воду.Как и большинство вещей того периода, он не был лишен благодати. Высокие витые ножки, пузатая чаша в виде тыквы, богатый декор — они могли украсить стол знаменитого гражданина. Но пользоваться было не так удобно, как русское изобретение — у него не было крана! Внутри было два отсека — в один загружали горящие угли, в другой — воду. Совок у него были совки. Но был и другой «вариант» — летом вместо угля цистерну наполняли льдом и пили охлажденные напитки.

Россия и Российская Империя

Ходит легенда, что самовар привез в Россию Петр I, но в документах говорится, что он появился через полвека после смерти последнего русского царя. Производство началось после того, как тульский промышленник Демидов уехал на Урал, где вместе с местными кузнецами выковал первую самонагревающуюся конструкцию. Позже ее нашли среди демидовского имущества. Спустя годы здесь появится суксунский самоварный завод и суксунская форма — в виде старинной амфоры.

Через 77 лет после первых опытов Демидова братья Лисицыны открыли первое потоковое производство в Туле, поэтому Тула считается родиной русских самоваров.

Фабрики знаменитых купцов Тулы

Глядя на свой путь, многие тули повторяют успех Лисицыных. Один за другим ремесленники достигают статуса производителей. Многие из них очень опытные инженеры и предлагают свои ноу-хау.Итак, автором считается:

  • Керосиновые системы Тейло;
  • конструкций с удалением кувшина Паричко;
  • новинок братьев Черниковых и производителя Волошина с выводным бройлером для быстрого нагрева;
  • духовых моделей братьев Шемариных и фабриканта Капырзина.

Первоначально для производства использовались тонкие листы красной и зеленой меди, использовался мельхиор. Но это были дорогие материалы, поэтому мастера перешли на латунь.Продавали весовые продукты: чем больше, тем дороже. Основным каналом сбыта продукции тульских ремесленнических династий были ярмарки: Нижегородская и Макарьевская.

Внешний вид самоваров на жидком топливе

Став центром самоварного дела, Тула продолжала ориентироваться на открытия и усовершенствования. Так, в 1807 году заводская линейка Рейнгольда Тейла выпустила новинку с баком для керосина. Она сразу уехала за границу и широко продавалась в регионах России, где этот вид топлива оставался дешевым, например, на Кавказе.

Советское время

После революции были закрыты частные фабрики. Почти 2 года отрасль не развивалась. Только в 1919 году новое руководство страны образовало Государственный союз самоварных заводов. Правда, к немедленному прорыву это не привело. Через 3 года первый советский самовар был издан на национализированном медеплавильном комбинате в Кольчугино, но дореволюционных успехов промышленность не добилась.

Спустя 15 лет в результате разделения производства появился тульский завод «Штамп». В период после Второй мировой войны он остается последней линией самоваров в стране. С 1959 года в ее ассортименте появляются электрические модели, а с 1964 года запускается серия сувениров «Ясная поляна». Пожарные макеты начали уходить за горизонт в связи с оснащением новых зданий кухонными плитами.

Современность

За последние 20 лет интерес к самоварной тематике начал возрождаться.В Туле создан исторический музей «Тульский самовар», в Касимове действует постоянная экспозиция, посвященная русским ремесленным традициям самоварных мастеров. Антикварные коллекции частных коллекционеров старины Михаила Борщева и Николая Полякова находятся в Щекинском районе Тульской области и Городце Нижнего Новгорода.

С 2005 года — уже 13 лет — на Тульском патронном заводе снова работает площадка, на которой снова работает самоварная промышленность.И, конечно же, Тула по-прежнему богата частными мастерами, хранящими династические тайны и тонкости древнерусского ремесла.

Особенности производства первых самоваров в России

Судя по документам, первые образцы выдолблены из медного куба. Но довольно быстро эта варварская технология была улучшена. Они начали с того, что нарезали листы меди и собирали их из них, как из ткани. Не вся медь могла попасть в банку.

У мастеров была хитрость: лист царапали шилом. Желтый цвет и непрерывность царапин говорят о том, что материал подходит. Прерывистая блеклая линия указывает на присутствие оксида меди. В этом случае разрез подходил для изготовления мангалов или мелких деталей.

Выложенные по меркам листы нарезанные, свернутые в цилиндр. Зубцы делали по краям, скрепляли ими разные детали: протыкали молотком, потом впаивали в кузнице. Неровности шлифовали, снова ковали, структуру прокаливали и охлаждали. В процессе работало 7 узкоспециализированных мастеров.

  • За складывание и сращивание листов отвечал навигатор.
  • Мастера нанесли на самовар изнутри тонкий слой жести.
  • Тернер полировал поверхность на специальном станке.
  • Поворотный стол.
  • Слесарь отвечал за мелкие детали: ручки, краны.
  • Коллектор собрал «детали» вместе и спаял их.
  • Уборщик провел им презентацию.
  • Тернер заточил на крышках деревянные конусы, для чего их сняли, чтобы не обжечься.

Каждый из мастеров работал дома. В пределах производственной линии выполнялись только работы по производству сборного железобетона. Раз в неделю рабочий ездил по дворам, собирал детали и отвозил их сборщику.

Классификация самоваров

Их несколько.Основные предполагают следующее деление.

  • Дрова (на угле, дровах). В них топливо закладывается по специальной трубе. Этому дизайну 300 лет.
  • Электрический. Приверженцы классической технологии считают, что их правильнее называть чайниками особой формы, чем самоварами. Подача тепла обеспечивается проходящим через сосуд нагревательным элементом.
  • Комбинированный. Дайте возможность выбрать один из двух предыдущих видов отопления.
  • Antique. Это настоящие редкие серийные модели прошлых лет. Особенно ценятся восстановленные копии с клеймом владельца, императорского двора, мастера и др.
  • Сувенир. Точно повторяют все детали этих самоваров, но имеют уменьшенные размеры. Их покупают как подарок или как предмет коллекционирования. Есть сверхмалые чудеса. Модель диаметром 1,2 мм изготовлена ​​российским «левшой» Николаем Алдуниным из 12 золотых деталей. Экземпляр, попавший в Книгу рекордов Гиннеса, исполнил мастер из Москвы.Он был высотой 4 мм и работал! На выходе была 1 капля горячей воды.
  • Авторский дизайн. Некоторым мастерам прошлого удалось изобрести новые инженерные решения, внешний вид самоваров. Их фантазии воплотились в образцах ручной работы, которые сегодня имеют особую ценность.

Самовары бытовые

Несмотря на различие описываемых типов, их конструкция состоит примерно из одинаковых элементов.

  1. «Варочная панель». Венчает самовар верхушку. В нем есть чайник, чтобы чай не закипал, а настаивал на тепле. Если чайник не ставили, а конфорку закрывали крышкой («тушить»), воздух через нее поступал в кувшин через множество отверстий.
  2. «Круг» или крышка. Кольцо, которое надевается на самовар в верхней части, закрывая емкость с водой.
  3. «Пар». Клапан выхода пара, расположенный на крышке. В противном случае его называют «пустышкой».
  4. «Захват» — выступающая деталь с деревянным конусом, за которую снимается круг. Даже гвозди, которыми фиксируются шишки, имеют собственное название — «бусинки».
  5. «Стена». Водный танк. Его еще называют «тело», «тело».
  6. «Кувшин» или трубочистка. Внутренний отсек, в который кладут угли, дрова, щепу, ароматные еловые шишки.
  7. «Ручки». По ним везут самовар.
  8. «Крантик». Кран конической формы, через который заливается кипяченая вода.
  9. «Филиал». Сложная, часто с узорами или фигурной резьбой, ручка, с помощью которой кран поворачивается, дует или перекрывает воду.
  10. «Мука». Адаптер круглой выступающей пластины от крана к «корпусу».
  11. «Шея». Переход от корпуса к низу самовара. В нем сделаны отверстия для отвода лишнего тепла и циркуляции воздуха. Их звали Поддуваловы.
  12. «Поддон» или основание. Круглая часть, равномерно распределяющая вес самовара на четырех опорных ножках.
  13. Внизу. Он находится внутри, между поддоном и горловиной. Здесь скапливаются зола и продукты сгорания, которые можно очистить.
  14. Ноги.
  15. Боковая трубка. Ее дополнили конструкцией только в 19 веке и дали воздушную тягу. Из-за этого вода закипала быстрее.

Самовары в культуре и искусстве

Самовар, являясь ярким элементом городской и сельской жизни 19-20 веков, неоднократно фигурировал в произведениях искусства. Иногда в роли главного героя. Кто не помнит знаменитую кустодиевскую «Купчиху к чаю»?

Такой же образ воплощен в фильме «Женитьба Бальзаминова». Сцена чаепития героинь Лидии Смирновой и Нонны Мордюковой словно исчезла из серии полотен Бориса Кустодиева. Те же тонкие блюдца, ярких цветов, пузатый самовар, стол, полный вкусностей. На эту тему художница написала не один, а несколько полотен, столько и взяла.И не только он: Петров-Водкин, Коровин, Маевский рисовали сцены из жизни, где самовар просил повода для общения.

Уважать эту посуду учили с детства. В книгах Чуковского самовар мудр, добродушен и авторитетен («Федоринское горе»), взяв на себя роль Хармса («Самовар Ивана Ивановича»). Он не забыт в литературе для взрослых. Гоголевские «Старосветские помещики» проводят не одну приятную минуту у его кипящих сторон. Леонид Андреев в известном очерке «Москва.Мелочи жизни »олицетворяет самобытность России в образе самовара.

Отношение русского человека к самовару образно выражено устным фольклором. Например, поговорки — «Где самоварный чай, там рай под елью», «Важнее беседа с самоваром-буяном, а жизнь веселее». Не отличающийся богатством, простой человек находил для себя душевные радости в соседских чаепитиях. Теплота общения сочеталась с жаром самовара и создавала ощущение полноты жизни.

***

Самое интересное, что этот образ настолько закрепился в сознании россиян, что даже сегодня некоторые из нас возрождают традиции семейного чаепития с самоваром. А другие создают современные идиоматические выражения с темой, которая переходит из повседневной жизни в статус винтажной.

Фразы «Я и моя Маша у самовара», «Поставь самовар на дедушку, мы послушаем Manowar» стали достоянием народа сравнительно недавно.И это явление, не имеющее аналогов в культурной жизни страны. Он говорит о готовности подрастающего поколения интегрировать общепринятые традиции в современный опыт.

Это о многом свидетельствует — самовар рано списывать со счетов и отнести в разряд редких книг. Он по-прежнему с нами: и как часть культуры и как часть жизни.


способы установки и порядок работы

Эффективность его работы зависит от того, где и как установлена ​​батарея отопления.Если не соблюдать правила монтажа, то потери тепла могут достигать от 5 до 20%, что скажется на микроклимате в помещении. Чтобы этого не произошло, следует знать основные источники тепловых потерь и как правильно установить биметаллический радиатор отопления.

Основные требования к теплоизоляции помещения

Мало кто задумывается, почему радиаторы отопления чаще всего устанавливают под окнами, и еще больше людей удивятся, узнав, что отклонение в 2-3 сантиметра может повлиять на их эффективность.Иногда потери тепла составляют 20% только из-за того, что не были соблюдены параметры установки нагревателя.

Биметаллические радиаторы на сегодняшний день являются не только самыми дорогими на рынке тепловых технологий, но и самыми прочными, надежными и долговечными. Поэтому будет вдвойне обидно, вложив немалые деньги в их покупку и подключение, в итоге получить холодное помещение, на обогрев которого уходит много энергоресурсов.

Поскольку биметаллические батареи по своим параметрам идеально подходят для «неидеальной» городской тепловой сети, то их положительные качества следует использовать по максимуму.

Перед установкой биметаллических радиаторов отопления необходимо минимизировать тепловые потери:

  • До 50% тепла уходит через неизолированные стены.
  • Винда «съедает» 20%.
  • Неотапливаемый подвал или чердак увеличивает потери тепла на 10%.

Если не провести предварительные работы по утеплению помещения, то даже самые качественные батареи отопления не выдержат таких потерь, либо затраты на отопление будут слишком высокими.

Не все потребители знают, что простейшая установка фольгированного экрана за аккумулятором снизит тепловые потери на 30%.Если нет возможности сделать полноценное утепление наружных стен, достаточно сделать такой отражатель, чтобы уменьшить повреждения.

Проведя полную «ревизию» теплопотерь и устранив хотя бы часть из них, можно приступать к подсчету, сколько секций потребуется для помещения, и где будет осуществляться установка биметаллических радиаторов отопления.

Выбор места под радиатор

При установке аккумулятора под окном учитываются законы физики циркуляции воздуха.Они утверждают, что холодный воздух опускается на пол, так как он тяжелее теплого. Так что поток воздуха из окна сначала идет вниз, так как он холодный, но при нагревании поднимается вверх. Чем больше окно, тем больше из него выходит холодного воздуха, а значит, для его обогрева потребуются усилия и увеличение энергозатрат.

Если обогреватель монтируется под окном, то холодная струя просто не успевает разойтись по комнате, так как встречает исходящий от нее горячий воздух.При этом важно соблюдение некоторых правил, которые особенно важны при установке биметаллических радиаторов отопления своими руками:

  • Если в комнате несколько окон, то батареи придется монтировать под каждым из них. Это снизит потери тепла и создаст правильную циркуляцию воздуха.
  • Известно, что 2 радиатора с небольшим количеством секций имеют более высокую теплоотдачу, чем один с большим количеством элементов.
  • Расстояние от стены до задней части радиатора должно быть не менее 3 см.
  • При креплении биметаллических радиаторов отопления к стене под окном необходимо соблюдать расстояние от него до пола и подоконника не менее 10 см.
  • По бокам радиатора должно быть достаточно места для легкого доступа к нему.

Люди были бы удивлены, узнав, что отклонения в сторону увеличения или уменьшения влияют на качество радиатора и количество выделяемого тепла.

При установке кронштейнов для аккумуляторной батареи под подоконником следует использовать отвес, чтобы обеспечить горизонтальность конструкции.Это защитит систему от образования воздушных пробок в будущем.

Установка аккумулятора

Установка биметаллического радиатора своими руками — задача не из легких, поскольку требует не только внимания и инструментов, но и базовых знаний последовательности действий.

  • Если планируется подключение новых батарей к существующей системе отопления для замены старых, то трубы следует предварительно промыть и очистить от ржавчины, окалины и мусора.
  • На конце подающей трубы нужно либо зачистить имеющуюся резьбу, а если она изношена, то нарезать новую и накрутить на нее тройники из бронзы или латуни.
  • Шаровые краны необходимо вкрутить в прямую часть тройника, а остальные соединить отрезком трубы вместе, чтобы получился байпас.
  • Адаптеры подходящего размера устанавливаются во входные и выходные отверстия аккумуляторной батареи.
  • Подготовьте и установите на стену кронштейны, которые должны быть включены в монтажный комплект для радиатора.
  • Повесьте радиатор на крепления.
  • Установите кран Маевского в одно из боковых отверстий для выпуска воздуха из системы в будущем.
  • Если тип подключения позволяет, то установите терморегулятор для регулирования нагрева теплоносителя.
  • После того, как аккумулятор подключен к трубам системы, следует провести тест . .. Для этого необходимо создать в нем повышенное давление. Это позволит увидеть возможные дефекты в работе и убедиться, что не образуется течи, и не нарушена целостность всей конструкции.

Как видно из вышесказанного, ничего сложного в этой работе нет, если делать все последовательно.

Настенное крепление для батареи

Перед тем, как прикрепить биметаллический радиатор к стене, следует внимательно проверить правильность и надежность крепления кронштейнов. От этого зависит эффективность всей системы.

При установке креплений учитывать вес радиатора в сборе. Биметаллические радиаторы вторые по тяжести после чугунных из-за встроенных в них стальных или медных коллекторов.

Правильное размещение радиатора считается, если кронштейны подвешены так, чтобы обеспечить:

  • Расстояние от нее до стены не менее 5 см.
  • Радиатор слегка отклоняется вперед, чтобы не образовывались пузырьки воздуха.
  • Пробки аккумуляторных батарей должны быть заподлицо с трубами отопления.

Количество кронштейнов напрямую зависит от размера радиатора. Итак, для конструкции из шести секций требуется одна застежка внизу и две вверху, в то время как для 10 секций потребуется по 2 с каждой стороны.

Правильно установленный кронштейн должен выдерживать вес радиатора и не прогибаться под его весом. Для этого все крепежи проверяются вручную. Если они сдвинутся даже на миллиметр, то лучше снять дюбели и установить заново.

Только после проверки креплений на них можно навешивать радиаторы и подключать их к системе отопления.

Как видно из вышесказанного, в установке биметаллических радиаторов своими руками нет ничего сложного. Главное — никуда не торопиться и придерживаться последовательности действий.

Крайне важно правильно установить радиаторы отопления.Процесс их крепления к стене во многом зависит от материала, из которого изготовлены несущие конструкции. Ниже мы подробнее рассмотрим несколько способов, как закрепить радиатор отопления на стене.

Общая информация

Качество установки батарей зависит не только от их эстетики, но и от степени теплоотдачи. Поэтому монтаж необходимо проводить с учетом требований СНиП:

.

Разумеется, аккумуляторы нужно закрепить прочно и надежно, так как от этого зависит долговечность устройства и теплопровода.

Установка

Обучение

Перед тем, как крепить радиатор отопления к стене, необходимо произвести некоторые подготовительные работы:

  • Для начала нужно подготовиться. На схеме необходимо указать не только расположение приборов, но и тепловых трубок, а также всех остальных элементов системы.
  • Затем нужно отметить участки, где будут располагаться устройства.
  • Далее проводится подготовка самих устройств — их нужно вынуть из упаковки, вкрутить заглушки, и кран Маевского.

На этом подготовительные работы завершены.

Установка чугунных батарей

Прежде всего, рассмотрим, как выполняется крепление чугунных радиаторов отопления к стене, так как они остаются одними из самых распространенных и по сей день.

Итак, этот процесс выполняется в следующей последовательности:

  • Крепление чугунных радиаторов отопления к стене затруднено из-за их большого веса. Поэтому для них необходимо использовать специальный усиленный крепеж.

Монтажные работы начинаются с разметки крепежа. В этом случае их положение необходимо проверить уровнем.

Затем нужно просверлить отверстия под крепеж, для этого можно использовать перфоратор.

  • Затем в отверстия вбить дюбеля и вкрутить в них кронштейны, на которых подвешено устройство.

  • После установки аккумулятора проверьте его положение строительным уровнем … Если есть отклонение, положение следует исправить. Для этого на кронштейн можно поставить резиновую шайбу.

  • После этого вам просто нужно подключить прибор к теплопроводу. Ниже мы подробнее рассмотрим, как это делается.

Примечание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то на каждый квадратный метр добавляется по одной скобе.

На этом процесс установки завершен.При необходимости крепления радиаторов отопления к газобетонной стене следует использовать не крючки, а специальные монтажные планки.

Причем для их крепления следует использовать специальные дюбели для газобетона. На квадратный метр следует укладывать не менее трех таких полос.

Еще один вариант установки чугунных батарей — установка их на пол на специальных ножках. Как правило, ножки крепятся шурупами или дюбелями к полу и при этом удерживают аккумулятор специальными регулируемыми скобами или цепями.Следует отметить, что такой способ установки смотрится оригинально и красиво, особенно в классических интерьерах.

Примечание! Часто монтажными работами занимаются компании, торгующие отопительными приборами. Однако в этом случае у них цена последнего значительно возрастает. Поэтому целесообразнее выполнить работу самостоятельно.

Установка биметаллических и алюминиевых батарей

А теперь давайте посмотрим, как крепятся к стене алюминиевые радиаторы отопления, а также биметаллические батареи.Этот процесс мало чем отличается от крепления чугунных устройств, однако для этих целей используются специальные кронштейны.

Процесс осуществляется в таком порядке:

  • Перед тем, как прикрепить биметаллический радиатор к стене, прикрепите кронштейны и отметьте расположение дюбелей.
  • Далее проделываются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
  • Затем накладываются кронштейны и в них забиваются дюбели-гвозди.Каждый кронштейн для крепления радиатора к стене должен быть надежно закреплен. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.

  • Затем непосредственно к стене крепятся биметаллические радиаторы, которые подвешиваются на установленных кронштейнах.

Примечание! Не следует снимать полиэтиленовую пленку, в которой поставляется продукция, до окончания монтажных работ.

Вот собственно вся информация о том, как установить радиатор на стену.Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол с помощью специальных стоек.

Последние бывают нескольких видов, некоторые из них крепятся к полу, а некоторые крепятся к стене, но основная нагрузка все равно приходится на пол. Такой способ крепления — отличное решение, если стены, например, сделаны из гипсокартона.

Совет! Перед креплением прибора к стене желательно закрепить пенофол (вспененный полиэтилен, покрытый фольгой с одной стороны).Материал следует укладывать фольгой по направлению к комнате. Это позволит увеличить рассеивание тепла, так как оно будет отражаться.

На этом этапе важно убедиться в герметичности резьбовых соединений. Для герметизации можно использовать лен с термостойким герметиком или дымовую ленту.

  • Далее переходник или термоклапан подключается к трубопроводу, как правило, резьбовым соединением.
  • Рекомендуется установить перемычку (байпас) между входящими и исходящими требованиями.
  • После подключения аккумуляторов своими руками следует залить их охлаждающей жидкостью и включить систему. Открывать краны нужно плавно, чтобы не было гидроудара и засорения внутренней секции.
  • В процессе заполнения приборной системы необходимо выпускать воздух через краны Маевского.
  • Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев на максимальную температуру и при этом внимательно осмотреть все соединения.При обнаружении капель охлаждающей жидкости необходимо выключить систему, слить воду и заглушить соединение.

Примечание! В процессе соединения не очищайте соседние поверхности абразивными материалами, так как это приведет к протечке стыков.

На этом процесс подключения батареи завершен.

Выход

Крепление радиаторов отопления к стене несложное — для этого нужно установить кронштейны на одном уровне, в соответствии с требованиями СНиП.Если аккумулятор невозможно установить на стене, можно использовать напольные подставки … Особое внимание нужно уделить подключению нагревательных приборов.

Посмотреть дополнительную полезную информацию по обозначенной теме вы можете из видео в этой статье.

Качественное отопление — залог благоприятного климата в доме и отсутствия холодов даже в самые очень холодные … Поэтому, если у вас в квартире или коттедже стоит старый и уже неэффективный радиатор, то его стоит заменить.На первый взгляд, это очень сложная работа, доступная только профильным специалистам со значительным опытом. Но с учетом сути дела и наличия некоторых инструментов установка батарей отопления своими руками не представляет серьезной проблемы.

Правила расположения аккумуляторов и схемы подключения

Помимо характеристик, очень важно, что одним из факторов, влияющих на эффективность системы отопления, является выбор правильного места для размещения изделия. Правда, в большинстве случаев это предопределено заранее — новая батарея, скорее всего, встанет на место старой чугунной батареи, существовавшей с момента постройки здания. Но все же вот несколько рекомендаций по правильному размещению радиатора.

Во-первых, рекомендуется разместить аккумулятор под окном. Дело в том, что это «мостик», по которому холод с улицы попадает в квартиру или дачу. Наличие радиатора под окном образует некую «тепловую завесу», мешающую описанному выше процессу.При этом аккумулятор должен располагаться строго посередине окна, а желательно занимать до 70-80% его ширины. Что это такое и как его установить, вы можете увидеть на нашей странице.

Во-вторых, от пола до радиатора должно быть не менее 80-120 мм. Если будет меньше, чистить под аккумулятором будет неудобно, там будет скапливаться огромное количество пыли и мусора. А если радиатор расположен выше, под ним будет собираться некоторое количество холодного воздуха, который требует обогрева и, как следствие, ухудшает работу системы отопления. Кроме того, слишком маленькое расстояние до подоконника отрицательно сказывается на эффективности аккумулятора.

В-третьих, между тыльной стороной радиатора и стеной допускается расстояние 2,5-3 см. Если он меньше, то процессы конвекции и движения потоков теплого воздуха нарушаются, и, как следствие, аккумулятор работает менее эффективно и зря расходует часть тепла.

Таблица. Стандартные схемы подключения батарей отопления.

Название Описание

В связи с особенностями расположения стояков систем отопления в жилых домах такая схема подключения аккумуляторных батарей является наиболее распространенной.Реализовать довольно просто, КПД радиатора средний. Основными недостатками такого способа подключения являются видимые трубы и невозможность разместить батареи с большим количеством секций.

Вторая по распространенности схема подключения радиаторов отопления. Основное преимущество — равномерная циркуляция воды по всей батарее и, как следствие, высокая эффективность работы.

Подобная схема часто применяется в загородных домах — многие владельцы коттеджей предпочитают прятать отопительные коммуникации под полом, чтобы они не портили внешний вид помещения.Но при этом нижнее подключение радиатора на 12-15% менее эффективно, чем диагональное.

Видео — Замена радиаторов отопления зимой

Установка батареи отопления своими руками — пошаговая инструкция

Рассмотрим процесс установки биметаллической батареи, подключенной сбоку к однотрубной системе отопления. Стоит сказать, что в данном случае работы проводились в здании, где температура в радиаторах была относительно низкой, поэтому подвод и байпас были выполнены из металлопластиковых труб… Перед тем, как приступить к самостоятельной установке батарей, ознакомьтесь с устройством и характеристиками системы отопления в своем доме. Возможно, для вашей квартиры или коттеджа соединительные трубы потребуется сделать из материалов, более устойчивых к высоким температурам.

Разделим процесс установки батареи отопления своими руками на несколько отдельных этапов:

  • демонтаж старого радиатора;
  • установка нового обхода и запорной арматуры;
  • установка АКБ и подключение к линии.

Подготовка к работе. Удаление старого аккумулятора

Установка батареи отопления своими руками начинается с подготовки инструмента и демонтажа старого радиатора. В этом примере речь идет о стандартном чугунном продукте, который до сих пор отапливает многие квартиры. Как устанавливаются Вы можете прочитать в нашей статье.

Шаг 1. Принесите домой новый аккумулятор. Распакуйте, проверьте комплектность — все купленное на месте.Также осмотрите сам радиатор на предмет повреждений или дефектов.

Шаг 2. Разрежьте новую аккумуляторную батарею на две равные части. Один использовать в качестве подложки для радиатора — чтобы не поцарапать пол … Вторую часть пакета поместите за стояком отопления — при демонтаже болгаркой лист картона защитит стену от загрязнения.

Шаг 3. Подготовьте все необходимое для демонтажа старого и установки нового радиатора — фитинги, краны, патрубки, инструменты.Определите для себя, что и где должно лежать — поиск чего-то необходимого для установки, но затерянного среди беспорядка, может существенно замедлить работу по замене аккумулятора.

Шаг 4. Демонтируйте трехходовой клапан, соединяющий стояк системы отопления, байпас и подачу. Сначала ослабьте его разводным ключом. Если начала капать вода — сразу все обратно прикрутите — скорее всего, стояк закрылся неправильно. И если все в порядке, продолжайте работы по демонтажу крана.

Шаг 5. Затем отсоедините старую батарею и трубопровод от стояка. Сначала откручиваем гайку на колене резьбы. Затем определите, как далеко вы можете обрезать эту резьбу, чтобы затем без проблем установить тройник, соединяющий линию, байпас и стояк.

Совет! В некоторых случаях старая краска, нанесенная на гайку и стояк для байпаса и соединения трубопровода, может мешать работе.Убрать его можно обычным выдвижным ножом или металлической щеткой.

Шаг 6. Снимите аккумулятор с крепления.

Шаг 7. По заранее определенной отметке на изгибе резьбы, соединяющей стояк отопления с аккумулятором, обрежьте ее болгаркой.

Шаг 8. Извлеките старую батарею и отнесите в место, где она не будет мешать дальнейшей работе. Учитывая большой вес чугунного радиатора, по возможности соедините его с кем-нибудь.

Шаг 9. Снимите старые крепления аккумулятора со стены. Если они особенно тугие, используйте молоток и зубило.

Крепление радиаторов отопления к поверхности стены — процесс не трудоемкий, но имеет свои особенности и тонкости. Монтаж радиаторов отопления на стены — один из важных этапов организации системы отопления. Правила крепления радиаторов отопления, прежде всего, зависят от материала, из которого они изготовлены.Чтобы сделать это надежно, следует знать о типах этих элементов системы отопления, вариантах крепления и учитывать другие тонкости рабочего процесса. Тогда крепление радиаторов к стене не вызовет у вас никаких затруднений.

Разновидности и особенности аккумуляторов

  • Радиаторы из чугуна отличаются толстыми стенками и устойчивостью к коррозии. Они долго сохраняют тепло и имеют долгий срок службы. Однако именно большой вес этих продуктов заставляет нас делать самые прочные крепления и опорные стойки для них.
  • Стальные батареи легкие, что упрощает их установку. Но они недолговечны и быстро теряют тепло.
  • Внешне привлекают внимание алюминиевые изделия для системы отопления, крепление которых также несложно благодаря небольшому весу.
  • Самыми универсальными являются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Их установка также не является трудоемкой.

Крепления для разных типов аккумуляторов

Для крепления тяжелых отопительных приборов к стене следует выбирать массивные держатели, которые легко выдержат большой вес в течение многих лет.Для таких изделий используется более толстый и прочный металл, чаще всего маркируемый как «армированный». Кронштейны и крючки для этого имеются в продаже, поставляются с дюбелями. Просверлив отверстие в стене, достаточно вставить дюбель и вкрутить в него крючок.

Часто для чугунных батарей используют регулируемые по высоте ножки. Чтобы повесить их на бетонную или кирпичную стену, можно использовать стандартные дюбеля, но в случае гипсокартона или деревянных стен необходимо будет предусмотреть дополнительное основание пола.В этом случае пригодятся ножки.

Для настенного монтажа биметаллических, алюминиевых и стальных радиаторов используются аналогичные кронштейны, только из более тонкого металла. Удобными в этом случае являются угловые крепления, считающиеся универсальными и снабженные выемками для коллектора. Такие детали можно закрепить как справа, так и слева. Однако для нагревательных батарей этих типов также существуют специальные стойки, позволяющие устанавливать их на полу.

Основные тонкости работы

Тип системы отопления играет важную роль во всех работах.При однотрубном отоплении потребуется байпас, позволяющий при необходимости отключать систему отопления отдельных участков. Для работ по креплению радиаторов вам потребуется подготовить все необходимые инструменты и материалы:

  • заглушки и заглушки;
  • дюбелей;
  • кранов и кронштейнов;
  • строительный уровень и перфоратор.

При креплении радиаторов отопления к стене следует придерживаться некоторых правил, позволяющих выполнять работу максимально эффективно.В первую очередь необходимо соблюдать следующие размеры:

  • Обязательно учитывайте удаленность конструкции от прилегающих поверхностей. Итак, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние следует выдерживать от батарей до подоконника для равномерного распределения воздуха.
  • Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме того, следует учитывать другие нюансы, позволяющие правильно закрепить элементы системы отопления:

  • Площадь помещения.Количество секций утеплителя зависит от этого параметра, который играет важную роль при креплении.
  • Количество скобок следует выбирать с запасом. Желательно использовать как минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, два внизу и два вверху. Если размер батареи больше 10 секций, рекомендуется увеличить количество скоб до шести.

Порядок крепления батарей к стене

  • После всех необходимых расчетов и закупочных материалов можно приступать к ремонту отопительных приборов. Поверхность стены перед креплением следует подготовить — оштукатурить или наклеить обои.
  • Производится разметка места для крючков или скоб. С помощью строительного уровня и линейки тщательно проводят все замеры, и только потом проводят сверление.
  • В проделанные отверстия вставляются дюбеля и ввинчиваются крепежные детали.
  • Повесив аккумулятор, необходимо проверить правильность его фиксации и убедиться в отсутствии люфта.Примерив аккумуляторы, станет ясно, правильно ли была сделана работа. Если радиатор плотно сел, обездвижен и его вес распределен по крепежам, то можно сделать вывод, что все сделано технологически правильно. Горизонтальный уровень и прокладки необходимой толщины, которые устанавливаются там, где они соприкасаются с кронштейнами, помогут исключить возможность перекосов радиатора.
  • Правильное и надежное крепление отопительных приборов к стене — залог спокойствия и благополучия жителей квартиры.Недостаточное удержание батарей, особенно в сочетании со следующими факторами, может привести к деформации изделия или разгерметизации швов, что приведет к утечкам. Именно поэтому очень важно правильно и надежно установить их.

    Итак, факторы, усугубляющие неправильное крепление аккумулятора:

    • механическое повреждение устройств в период эксплуатации;
    • перекосы радиаторов отопления при заливке их водой.

Монтаж отопления — серьезный этап подготовки дома к эксплуатации.Крепление радиаторов отопления к стене — не единственная, но довольно большая сложность в этом процессе. Чтобы сделать все правильно и получить хороший результат своей работы, необходимо понимать, какие существуют варианты крепления, типы аккумуляторов, тонкости работы.

Первый вопрос — это еще рассмотреть типы аккумуляторов, которые можно использовать как в загородном доме, так и в квартире.

Виды радиаторов для систем отопления

Важным фактором при выборе аккумулятора является соотношение цены и качества.В этом сегменте рынка коэффициент теплопередачи считается показателем качества. Но у каждого материала помимо этого есть свои достоинства и недостатки. Чтобы определиться с окончательным выбором, следует ознакомиться со всеми параметрами основных типов радиаторов отопления.

Чугунные батареи

Преимущества этого типа следующие:

  • Чугунные батареи имеют очень толстые стенки, что увеличивает их долговечность.
  • Чугун устойчив к коррозионным образованиям.
  • Такие радиаторы долго отдают тепло даже после того, как вы отключили систему отопления.
  • По сравнению с другими типами чугунные батареи имеют самый долгий срок службы.

Чугунная батарея

недостатки

  1. Крепление чугунных радиаторов отопления к стене затруднено из-за их большого веса. При их установке обязательно использовать опорные стойки.
  2. К недостаткам также можно отнести непривлекательный внешний вид и массивность.

Радиаторы стальные

Достоинствами данного типа производители и потребители считают:

  • Легкий вес для легкой установки.
  • Высокая скорость нагрева системы и, как следствие, быстрое получение теплоотдачи.

Минусы:

  1. Низкая температура нагрева и быстрое охлаждение системы.
  2. Короткий срок службы.
  3. Рабочее давление таких аккумуляторов не должно превышать 10 бар.
  4. Низкая устойчивость к гидро- и пневматическим ударам.

Радиаторы алюминиевые

Достоинств этого типа:


Отрицательные свойства этого типа АКБ — плохая устойчивость к коррозии и быстрое разрушение спая с другим типом металла.

Биметаллические радиаторы

Это наиболее универсальный вид, сочетающий в себе прелести стальных и алюминиевых батарей. Крепить биметаллические радиаторы к стене также просто, а сталь внутри батареи предотвращает коррозию и увеличивает рабочее давление до оптимальной производительности.Часто профессионалы рекомендуют выбирать именно этот вариант.

Этапы работы

Если вы решили выполнить установку батарей самостоятельно, вам необходимо знать, какие этапы включает этот процесс.

Инструкция по проведению такой работы делит ее на:

  1. Подготовка материалов и оборудования.
  2. Расчет местоположения.
  3. Установка скоб.
  4. Изготовление самой сборки.
  5. Герметизация или герметизация стыка.
  6. Проверка системы.

Подготовительный этап

Этот этап распространяется на все виды строительных работ. В первую очередь обратите внимание на то, к какому типу относится ваша система отопления. Они бывают однотрубными и двухтрубными. Если вы являетесь владельцем однотрубной системы отопления, вам потребуется дополнительно приобрести байпас, который позволит вам в случае необходимости отключить любую часть системы, не прибегая к ее полному отключению.

Эти операции не рекомендуется проводить зимой, особенно в сильные морозы — это небезопасно.Даже если вы решили провести все работы самостоятельно, вам все равно придется вызвать сантехника из ЖЭК, чтобы он отключил вашу квартиру от общего стояка. При подготовке к установке системы вам необходимо приобрести или найти следующие инструменты и дополнительные материалы, такие как:

  • Ключи.
  • Буксир.
  • Клапаны.
  • Капли.
  • Муфты.
  • Адаптеры.
  • Кронштейны.
  • Втулки.
  • Соски.
  • Уголки.

Если вы все же остановите свой выбор, например, на чугунных батареях, вам, вероятно, придется покупать больше кранов Маевского и устанавливать их самостоятельно. Они уже встроены в биметаллические и алюминиевые профили. Это устройство позволяет удалить лишний воздух из системы и поддерживать ее работоспособность, предотвращая проветривание.

Как правильно провести установку

Установка батареи, в том числе биметаллической, имеет ряд правил.Вы должны определить для себя параметры, которых вы должны придерживаться.

Настенный монтаж аккумулятора

Следует знать, что аккумулятор крепится с учетом расстояния от всех поверхностей и плоскостей, рядом с которыми он расположен. Чтобы обеспечить необходимый приток воздуха к системе, необходимо оставить от пола зазор не менее 10 сантиметров. Для того чтобы воздух от подоконника до радиатора равномерно распространился по комнате, также необходимо оставить пространство 10-15 сантиметров.Расстояние от стены до радиатора не должно быть меньше 3 сантиметров.

Итак, вы уже поняли, как правильно закрепить радиатор отопления и разместить его в соответствующей нише, но помимо выемок нужно знать и другие нюансы. Необходимо соблюдать правильный угол наклона, рассчитать необходимое количество секций, кронштейнов. Очень часто люди приходят в магазин и не знают определенных параметров, без которых выбор количества не имеет смысла и осуществляется наугад.Мы не приветствуем такие эксперименты, так как вы можете закупить меньше материалов, что приведет к тому, что система не справится с обогревом помещения и вам будет холодно. Следующая часть статьи как раз посвящена вопросам правильного расчета.

Отопительная установка

Как «поверхностно» все представляют, но правильный расчет можно сделать только при наличии точной информации.

Первый нюанс — это объем вашего помещения. Здесь важна не только площадь, но и высота потолков.Внимательно изучите свое помещение и только потом с помощью консультанта в магазине выберите необходимое количество секций.

Минимальное количество скобок можно ограничить парой, это если площадь около 1 кв. Для каждого следующего квадрата добавляется еще одна скобка. Чтобы не сделать систему крепления слишком слабой, количество кронштейнов всегда рассчитывается с учетом запаса одной штуки.

Подключение радиатора

Итак, все расчеты произведены.Подготовка окончена, приступаем к монтажу. Все нужно тщательно замерить, несколько раз перепроверив все отметки уровнем и линейкой. Если уверены, то просверлите. После того, как отверстия проделаны, в них вставляются специальные дюбеля и вкручиваются крепежи. Пора примерить. Положите аккумулятор и посмотрите, как вы это сделали. Если вы все сделали правильно, то в результате вы увидите хорошо «усохший» радиатор, плотно и равномерно распределяющий вес на креплениях. Попробуйте сдвинуть получившуюся конструкцию. Если аккумулятор надежно закреплен, можно приступать к подключению.

Герметичность стыков — это главное, чего нужно добиться. Поскольку любая утечка приводит к неисправности или отклонениям в работе всей системы. Чтобы этого не произошло, следует использовать уплотнители, подходящие для пакли, силикон или герметик, уплотнительные ленты. Система не должна работать при подключении! Если у вас есть клапаны, с помощью которых вы можете обезвоживать и отключать часть системы, обязательно сделайте это!

Приступим к сборке соединений.Вкручиваем все необходимые детали стыка, тщательно герметизируя. Если на вашем аккумуляторе есть защитная пленка, снимать ее стоит только после нажатия всех соединений. Для страховки на этом этапе работы вы можете попросить наличие сантехника, это облегчит вам работу и придаст уверенности в правильности ее выполнения и проведения. Если в процессе вы допустите какие-либо ошибки, опытный мастер сразу поможет их устранить, что сэкономит и время, и деньги на переделку в случае неудачного процесса установки.

Что касается чугунных систем, тут все немного сложнее. Перед установкой его необходимо полностью раскрутить (это делается в основном на верстаке, а не в одиночку), проверить, продуть, отрегулировать, а затем собрать обратно в строгой последовательности, обратном процессу раскрутки. Перед тем, как выбрать чугунные батареи, хорошенько подумайте, ведь из-за большого веса конструкции и сложности процесса сборки и разборки не каждый решится использовать этот тип батареи.

Если вы сомневаетесь, выдержат ли стены вашего дома или квартиры массу, которая будет «висеть» на них, но вы уже совершили покупку и обмену не подлежат, как говорится, купите подставки, которые помогут распределить вес аккумулятор и снимите часть нагрузки со стены. При их использовании размеры расстояния от пола до аккумулятора должны быть такими, чтобы подставки полностью выполняли свою функцию, на это стоит обратить внимание.

Как вы видели, крепление радиаторов отопления к стене — процесс не только технически сложный, здесь важно все — материал стен, выбранный тип батарей с учетом расстояний и углов наклона, но тем не менее эти трудности не так страшны, если все тщательно спланировать и заручиться поддержкой надежных помощников!

11 типов кранов, широко используемых в строительстве

Краны имеют долгую историю, насчитывающую тысячи лет, как основной продукт строительства. Записи указывают на то, что древние греки изобрели первых журавлей и использовали их еще в 515 году до нашей эры. Некоторые сообщения указывают на то, что журавли использовались для орошения водой в древней Месопотамии за тысячи лет до этого. Фактически, многие древние сооружения, если бы они были построены сегодня, потребовали бы использования какого-нибудь подъемного крана.

Именно во время промышленной революции краны стали неотъемлемой частью модернизации мира, заменив ручную шкивную систему двигателем и оператором, который им предшествовал. Сегодня различные типы кранов можно найти практически на любом строительном объекте, каждый из которых специализируется на своей конкретной задаче.

Однако у этого разнообразия есть обратная сторона: поскольку доступно так много кранов, может быть сложно определить, какой из них что делает. Из-за специфики каждого крана выбор неправильного типа может вызвать задержки и проблемы с бюджетом. Понимание различий между каждым краном может помочь вам понять, какой из них использовать в вашем проекте, чтобы вы могли арендовать подходящий кран по правильной цене.

Чтобы помочь вам выбрать подходящую машину, ниже мы разбили различные типы кранов (мобильные и стационарные) и их применение.

Автокраны

Мобильные краны устанавливаются на гусеницах или шинах и обеспечивают большую мобильность, чем стандартные краны. Некоторыми автокранами можно управлять даже по шоссе. Их способность перемещаться по строительным площадкам и нести большой вес делает мобильные краны очень популярным дополнением ко многим проектам.

Есть несколько различных типов мобильных кранов, в том числе:

1. Кран переносной палубный

Переносные палубные краны

— это относительно новый тип кранов, который произошел от более старой модели с захватом и транспортировкой, впервые представленной в 1980-х годах.Они маленькие, четырехколесные, могут вращаться на 360 градусов и более портативны, чем другие типы кранов. Переносные палубные краны просты в установке, а их небольшой размер позволяет легко перемещаться в ограниченном и открытом пространстве, что делает их незаменимыми на многих рабочих площадках.

2. Гусеничный кран

В отличие от колёсных палубных кранов, гусеничные краны являются гусеничными. Вместо колес гусеницы построены на ходовой части, снабженной парой резиновых гусениц. Хотя это ограничивает поворотную способность гусеницы, гусеницы позволяют использовать гусеницы на мягком грунте и участках с ограниченным улучшением без погружения.

Некоторые гусеничные краны имеют прикрепленную телескопическую стрелу, которая позволяет изменять размер, что делает их легко адаптируемыми на многих участках. Однако, в отличие от переноски, краулеры лучше всего использовать для долгосрочных проектов из-за их громоздкости, специальной настройки и необходимости транспортировки с места на место.

3. Плавучий кран

Эти плавкраны, также известные как крановые или крановые суда, используются в морских проектах, таких как порты или нефтяные вышки. Эти краны имеют богатую историю — они использовались со времен средневековья и, благодаря непрерывному техническому прогрессу, помогли многим поколениям людей.

На сегодняшний день также существует несколько типов плавучих кранов, например, полупогружные и полупогружные. Тем не менее, единственное отличие плавкранов от других распространенных типов заключается в том, что они используются в море.

4. Кран повышенной проходимости

Как следует из названия, эти краны используются для погрузки-разгрузки на бездорожье и на пересеченной местности. Кран для пересеченной местности построен так же, как гусеничный кран, но вместо гусениц ходовая часть оснащена четырьмя большими резиновыми шинами, которые обычно оснащены полным приводом.Краны для пересеченной местности также оснащены телескопическими стрелами и выносными опорами для повышения устойчивости и повышения управляемости в условиях ограниченного пространства.

5. Кран-манипулятор

Краны-манипуляторы

состоят из двух частей: тележки (тележки) и стрелы (стрелы). Благодаря своей уникальной конструкции они могут легко путешествовать по дороге без каких-либо уникальных настроек или транспортного оборудования.

Краны-манипуляторы

оснащены противовесами и выносными опорами для стабилизации, что позволяет им двигаться медленно, неся большой груз.Существуют разные версии автокрана; например, специальные автомобильные краны используются для осмотра, обслуживания и строительства мостов.

Краны-манипуляторы

Стационарные краны обычно фиксируются в одном месте или в одном месте, и большинство из них необходимо доставить и собрать на месте проекта. Недостаток мобильности фиксированным кранам компенсируется возможностью поднимать более тяжелые грузы и достигать еще большей высоты. Эти типы кранов устанавливаются на время проекта.

6. Мостовой / мостовой кран


Мостовой кран, также известный как мостовой кран, обычно используется в промышленных условиях. Его название происходит от того факта, что он напоминает мост, поддерживаемый двумя стальными балками, которые несут нагрузку, а подъемный механизм (подъемный механизм) перемещается по мостовой части крана.

Есть два подтипа мостовых кранов: козловые и консольные.

Портал

Вариантом мостового крана является козловой кран, хотя иногда эти два термина используются как синонимы.Наиболее существенное различие между мостовым и козловым краном заключается в том, что козловой кран поддерживается двумя стальными опорами с А-образной рамой и обычно устанавливается на рельсовом пути. Козловые краны обычно используются в морских доках и портах для подъема грузов с судов.

Консольный кран
Краны консольные

— это еще одна версия мостового крана. Эти типы кранов постоянно устанавливаются над рабочей станцией и обычно используются для повторяющихся задач.

Стрела, или рычаг, обычно крепится либо на стене, либо на полу, с помощью подвижного подъемника и может иметь дополнительное перемещение.

7. Кран-манипулятор

Краны для перевалки насыпных грузов используются для перевозки больших объемов тяжелых материалов, таких как уголь или минералы. Вместо крюка на конце краны для перевалки сыпучих материалов имеют специальный крюк, который использует захватный механизм и ковш для захвата, удержания и подъема материалов.

8. Кран-молот

Краны-молоты

являются одними из наиболее часто используемых в строительных проектах. Этот кран имеет горизонтальный поворотный рычаг, опирающийся на неподвижную опору.Тележка удерживается в передней части руки и уравновешивается той частью руки, которая отходит назад.

Краны-молоты

также имеют функцию, известную как стеллаж, которая позволяет тележке перемещаться вперед и назад горизонтально вдоль стрелы крана. Эти краны могут быть очень тяжелыми и собираются на строительной площадке.

9. Кран-штабелер

Краны-штабелеры

— это автоматизированные машины с механизмом, подобным вилочному погрузчику, которые в первую очередь предназначены для складского хранения.Как правило, краны-штабелеры используются в местах с особыми условиями работы, например, с очень низкими температурами, что избавляет человека от необходимости выдерживать экстремальные условия работы.

10. Кран телескопический

Краны телескопические

оснащены стрелой (рукоятью) с гидроцилиндром, который позволяет изменять длину, как телескоп. Хотя это считается стационарным краном, многие телескопические краны устанавливаются на грузовик для транспортировки на различные рабочие места и обратно.

Благодаря уникальной природе стрелы, которая способна складываться и уплотняться, телескопические краны легко адаптируются к различным ситуациям, например, к краткосрочным строительным работам, а также к некоторым спасательным операциям во время стихийных бедствий или других чрезвычайных ситуаций.

11. Башенный кран

Башенные краны, обычно используемые при строительстве высотных зданий, представляют собой красивые машины, обладающие удивительной грузоподъемностью. Башенные краны из-за своего размера оснащены кабиной оператора, которая управляет всем краном.Стрела башенных кранов проходит горизонтально от мачты (части башни), которая сама опирается на бетонное основание.

Удлинитель с изменяемой вылетом может перемещаться вверх и вниз, в то время как неподвижный удлинитель имеет рабочую тележку, которая перемещает материалы в горизонтальном направлении. Двигатель (называемый поворотным устройством), который управляет вращением крана, находится на вершине мачты.

Башенные краны из-за своих размеров строятся вместе со зданием, растут рядом с ним; после завершения строительства процесс меняется на противоположный.Благодаря своей высоте, способности поднимать тяжелые материалы и различным функциям, башенные краны являются важным инструментом при строительстве высоких зданий.

Выбор подходящего крана

Практически все строительные работы требуют перемещения тяжелых материалов, поэтому наличие крана под рукой крайне важно. Для безопасного и правильного использования крана вам потребуются оператор, сигнальщик и монтажник. С 10 ноября 2018 года OSHA требует, чтобы все крановщики прошли обучение и прошли сертификацию, а в большинстве штатов у оператора требуется лицензия на использование мобильного крана. Однако монтажник и сигнальщик должны быть только «квалифицированными» для выполнения этой работы.

После того, как вы наняли сертифицированного крановщика, вам нужно выяснить, какой кран вам нужен. К сожалению, просто получить самый большой кран не получится — например, вездеходный кран для ремонта небольшого дома может оказаться излишним, а подъемный кран на палубе может быть более подходящим.

Выбор подходящего крана включает в себя определение местности, на которой строится проект, размеров строительной площадки, погодных условий и веса материалов.Вы также должны учитывать длину проекта, поскольку некоторые краны, такие как гусеничный кран, лучше использовать для долгосрочных проектов, чем их аналоги. Когда у вас будут все технические характеристики проекта, вы сможете определить, какой тип крана вам понадобится для успешного строительства.

【Кран шаровой】 Купить шаровой запорный, цена Киев

.

КЛАПАНЫ ШАРОВЫЕ ФЛАНЦЕВЫЕ, ПОД СВАРКУ, КОНЦЫ ПОД СВАРКУ

…………………………………………..

Кран шаровой, краны шаровые — ✔ Производство УКСПАР. ✔ Доступные цены. ✔ Скидки. >>>. Шаровые краны разного диаметра. Нержавеющая сталь, сталь, латунь.


Кран шаровой — одна из разновидностей арматуры, разновидность трубопроводной арматуры. Он используется более 100 лет, но в современных моделях конструкция немного изменена: качественные материалы позволяют добиться высокой плотности соединения и обеспечивают простоту регулирования.Шаровые краны используются в большинстве трубопроводов, например, в системах газо- и водоснабжения, отопления и т. Д.

Краны этого типа являются одними из самых простых и удобных в использовании, надежных в эксплуатации. , и обеспечивает максимальную герметичность, позволяя быстро контролировать поток рабочей среды.

Разновидности шаровых кранов от УКСПАР

В зависимости от типа подключения, материала изделия, функциональности, проходимости и конструктивных особенностей краны можно разделить на несколько типов. Корпус выполнен из разных материалов: латуни, нержавеющей стали и ее сплавов. Кроме того, шаровой кран может направлять жидкость в одном направлении (L-образный) и распределять жидкость одновременно в двух направлениях (T-образный).

По типу присоединения различают:

• клапаны фланцевые. Их удобно разбирать и монтировать на другом участке, а также устанавливать в любом положении с другим направлением потока воды;

• резьба.Они выдерживают температуру воды 100C и давление выше 16 бар. Отводы с резьбой также известны как «муфты» и обладают высокой герметичностью соединения, небольшими размерами. Чаще всего используются в коммунальном хозяйстве;

• сварные. Эти водопроводные краны отличаются тем, что для их установки требовались сварные соединения. Установленный в системе механизм нельзя снять для ремонта или замены. Но сварные краны не протекают, если шов сделан качественно и в системе нет ржавчины.

Важно правильно выбрать тип крана и его размер, которые обеспечат эффективную работу механизма и более длительный срок службы.


Характеристики шаровых кранов

Все типы шаровых кранов имеют ряд преимуществ, расширяющих сферу их применения. Для таких изделий характерны:

• герметичность;

• прочность;

• компактность;

• отсутствие «застойных» зон в механизме;

• простота использования;

• возможность установки в неблагоприятной окружающей среде — в условиях повышенной влажности, давления или низкой температуры.

Среди недостатков шарового крана — возможность гидроудара в системе с высоким давлением, если резко повернуть рычаг.

Купить качественные шаровые краны в Киеве с доставкой по Украине в нашем интернет-магазине. Низкую стоимость заказа гарантируем благодаря прямому сотрудничеству с производителем.

Зачем покупать шаровые краны?

Клапан

имеет ряд преимуществ, позволяющих использовать его во всех сферах, в том числе:

• Максимальная простота конструкции, а значит, надежность и долговечность;

• Компактная конструкция, позволяющая устанавливать на небольшом свободном пространстве;

• Высокая целостность;

• Пригодность для использования в среде высокого давления;

• Удобное, простое управление, требующее минимальных усилий;

• Доступная цена, соответствующее качество и надежность устройств.

Купить шаровой кран у UKSPAR

Мы можем купить шаровой кран для любой отрасли промышленности, включая пищевую промышленность, добычу и переработку нефти, химическую промышленность и коммунальные услуги, включая водоснабжение и отопление. Краны подходят для различных рабочих сред — воздух, вода, в том числе пар, газ и др. .

Дополнительно устройства от производителя комплектуются монтажным комплектом, на них могут быть установлены пневматические и электрические приводы.

Цена клапана зависит от конкретной модели.Стоимость указана на странице специально подобранного шарового крана, либо вы можете скачать общий прайс-лист.

Заказать шаровой кран Вы можете, находясь в Днепропетровске, Днепродзержинске, Запорожье, Кривом Роге, Харькове и других областях Украины , следующим образом: используя пошаговую инструкцию, размещенную на странице «Как сделать заказ» (см. (также меню вверху) или создайте заранее на сайте.

Видеообзор шаровых кранов

Внимание!
В данном каталоге представлены технические характеристики продукции УКСПАР на данный момент.
Производитель оставляет за собой право вносить изменения в конструкцию и технические параметры продукции без уведомления потребителя.


Заказать можно из любого районного или областного центра Украины: Винница, Волынь, Днепропетровск, Донецк, Закарпатье, Житомир, Запорожье, Ивано-Франковск, Кировоград, Кривой Рог, Луганск, Львов, Николаев, Одесса, Полтава, Ровно. , Тернополь, Черкассы, Чернигов, Черновцы, Харьков, Херсон, Одесса и другие области Украины.

Все статьи и графические материалы на сайте www.ukspar.ua защищены авторскими правами.
Размещение статей и графических материалов на других сайтах только с согласия администрации сайта www.ukspar.ua

Электрокотел с ТЭНами своими руками + чертеж схемы | Своими руками

В последнее время заказывать дрова в нашем селе было сложно. И даже если это работает, с возрастом их трудно резать и колоть.

У нас есть паровой дом. Раньше источником нагрева была печь, решил добавить еще — автомат ТЭН .

Использую самый простой вариант — однофазный котел , похож на кусок трубы. Установил вертикально и подключил к системе отопления. Когда агрегат расположен горизонтально, необходим циркуляционный насос.

Подготовил чертеж (см. Рис. 1) и сделал корпус котла из металлической трубы.Затем вкрутил в него ТЭН (фото 1), к которому подключил провод с вилкой для подключения к сети.

По заранее подготовленному чертежу (рис. 2) подключил котел к системе отопления (фото 2).

Сейчас использую ТЭН для нагрева воды в системе, при необходимости можно выключить и, как и раньше, использовать плиту.

Практика показала, что аналогичного котла мощностью 2 кВт достаточно для обогрева дома площадью 5 кв.м.

Котел на трехфазное напряжение можно сделать из трех автоматических ТЭНов по 2 кВт каждый, сварить три трубы вместе или использовать комбинированный прямоугольный корпус.

Тогда можно будет отапливать дом площадью до 80 кв.

Однофазный котел также может быть резервным для газового или дровяного отопления.


Также рекомендуем прочитать: Типы систем отопления и их устройство в загородном доме — какую конструкцию выбрать


ОДНОФАЗНЫЙ ЭЛЕКТРИЧЕСКИЙ КОРПУС НА ДЕСЯТКАХ СВОИМИ РУКАМИ — ЧЕРТЕЖ-СХЕМА

1 футляр

2.Рукав 11/2 — 1 шт.

3. Заглушка — 1 шт.

4. Патрубок 3 / С-2 шт.

5. Ножка-2 шт.

6. Кожух — 3 шт. — 1 шт.

7. Крышка корпуса — 2 шт.

8. ТЭН 2,5 кбт-1 шт.

9. Винт МСхЮ-2 шт.

10. Резинка-1шт.

1. Котел 1 шт.

2. Расширительный бак 1 шт.

3. Радиатор — комплект

4. Циркуляционный насос — 1 шт.

5. Кран Маевского — комплект

6. Прямой радиаторный клапан — комплект

7. Кран — комплект.

8. Американская 3 / С-Зшт

9. Американская 11/2 — 2 штуки

10. Рабочая группа 25 — набор

11.Угол la 90 25 — комплект

12. Тройник ПП 25 — 1 шт.

13. Тройник с резьбой ¾ — 1 шт.

СОБСТВЕННЫЙ ЭЛЕКТРИЧЕСКИЙ КОТЛ — ВИДЕО ОПЦИИ

Электрокотел Отопление дома Часть 1 Электрокотел на ТЭНах ТЭН котел Схема и работа электрокотла


Посмотрите это видео на YouTube

© Автор: Анатолий Матвейчук, Заводоуковск. Автор фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Сушильный обогреватель своими руками (фото + схема) Как сделать обогреватель своими руками …
  • 404: не найдено Приносим свои извинения …
  • Козочки складные устойчивые для мастерской своими руками — фото и чертеж Складные козочки для мастерской …
  • Скамейка металлическая сварная для самообслуживания (+ чертеж) Как сделать свой металл…
  • Садовый вар своими руками — 3 рецепта. Памятка садоводу КАК ПОДГОТОВИТЬ САД В СВОИХ РУКАХ …
  • Электростекло для яблок своими руками ЭЛЕКТРОТЕХНИКА ДЛЯ ЯБЛОК …
  • Дуги для самодельных теплиц-теплиц с автополивом (чертеж) Самодельная теплица в теплице с арками …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Виды стальных радиаторов отопления. Почему бы не захотеть себе такой радиатор

    Стальные радиаторы

    — отличное решение, если вы строите загородный дом или хотите поменять систему отопления в своем коттедже или частном доме.Этот вид отопительных приборов наиболее распространен у владельцев частных домов. Это можно объяснить тем, что они относительно недорогие, и по сравнению с алюминиевыми радиаторами имеют более высокие параметры теплоотдачи. На фото вы можете увидеть варианты стальных аккумуляторов.

    Стальные радиаторы отопления

    Общая информация

    Некоторые задаются вопросом, на что в первую очередь обращать внимание при выборе стальных радиаторов? Ассортимент стальных утеплителей сегодня очень разнообразен.С одной стороны, есть из чего выбирать, а с другой — большой выбор может вызвать чувство недоумения. Стальные радиаторы, в первую очередь, могут отличаться от производителя. Также они могут различаться по цвету, размеру, ценовой категории, размеру или особенностям дизайна. Стальные радиаторы сегодня представляют собой вполне достойную замену чугунным радиаторам, которые не так давно лидировали в популярности.

    Стальной радиатор — это отопительное устройство, представляющее собой одинарную панель прямоугольной формы, изготовленную из двух стальных листов. Эти листы сварены вместе и имеют водяные каналы.


    Радиаторы отопления из стали не рекомендуется устанавливать в помещениях с повышенным уровнем влажности, поэтому они не подходят для ванной комнаты. Сегодня стальные обогреватели можно увидеть не только в частных домах, но и в магазинах, офисах и загородных коттеджах. Это связано с их невысокой стоимостью, и в то же время красивым и стильным дизайном.

    Прежде чем определиться с выбором производителя устройства, необходимо выяснить, какой метод изготовления использовался.Правильная технология изготовления предполагает изготовление самого устройства, его окраску, сборку в блоки и упаковку.

    Стоимость стальных радиаторов отопления, прежде всего, зависит от их мощностных показателей и размеров. Иногда некоторые стальные радиаторы с аналогичными параметрами дороже других, только из-за более популярной марки. Поэтому подумайте, стоит ли переплачивать лишние деньги. Само собой разумеется, что отечественные устройства будут стоить несколько дешевле, чем произведенные в Европе.Но по габаритам и рабочим параметрам они могут не отличаться или отличаться, но незначительно.

    Чтобы выбрать наиболее подходящий радиатор, необходимо учесть следующие нюансы:

    • Более равномерный обогрев всего помещения зависит от того, насколько глубоко и низко расположен обогреватель.
    • Необходимо, чтобы радиатор был оборудован таким элементом, как кран Маевского, так как это даст возможность стравить лишний воздух из системы.Также желательно, чтобы радиатор был оборудован кранами для прерывания подачи воды. Могут возникнуть непредвиденные аварии, и такие краны пригодятся.
    • Если под окном установлен радиатор отопления, то его ширина должна быть не менее 50-70% ширины оконного проема.
    • Для того, чтобы радиатор отопления был более практичным, можно выбрать модель, которая оснащена терморегулятором. Такой элемент может быть как ручным, так и автоматическим.

    Типы радиаторов стальных по конструктивным особенностям

    Стальные радиаторы бывают двух типов:

    • Радиаторы трубчатые;
    • Панельные радиаторы.

    Стальные панельные обогреватели — это панели, которые устанавливаются на пол или прикрепляются к стене. Такие металлические радиаторы имеют более эстетичный вид и более высокие показатели теплоотдачи.

    Изготавливаются панельные радиаторы по следующей схеме: панель таких устройств сварена из двух пластин, между этими пластинами циркулирует теплоноситель. Обычно плиты имеют толщину от 1,2 до 1,5 мм. Для соединения этих пластин используется точечная сварка.

    Среди преимуществ стальных панельных радиаторов можно выделить возможность выбора устройства с наиболее подходящими для вас габаритами.

    Панельные радиаторы, в свою очередь, могут отличаться способом подключения к системе отопления. Есть три способа подключения панельных отопительных приборов:

    • Боковое соединение;
    • Нижнее соединение;
    • Универсальное соединение.

    При нижнем подключении нагреватель должен быть оборудован встроенным термостатическим клапаном. На этот клапан можно установить термостат. Благодаря такому устройству, как термостат, вы можете поддерживать наиболее комфортную для вас температуру.

    Металлические радиаторы с боковым типом подключения считаются более дешевыми. В этом случае также можно использовать естественную циркуляцию теплоносителя в системе отопления. К тому же такое соединение не так заметно, как нижнее.

    Многопанельные радиаторы имеют более высокое тепловыделение. Такая конструкция позволяет передавать тепло только внешним плоскостям, поэтому к их внутренним поверхностям устройства можно приваривать П-образные пластины. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

    Однако у трехпанельных радиаторов есть и недостатки. В первую очередь это касается их веса. По весовой категории такие устройства могут догнать чугунные батареи, которые имеют довольно большой вес. К тому же для такого устройства потребуется больший объем воды, следовательно, эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как они могут достигать 160 мм. Еще один минус — внутренняя поверхность панельного радиатора немного сложнее очистить от грязи.

    Стальные трубчатые радиаторы отопления по своему внешнему виду чем-то напоминают чугунные батареи.

    Трубчатые радиаторы наиболее подходят для зданий административного типа или домов с одним и несколькими этажами. Трубчатые радиаторы способны выдерживать рабочее давление не более 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5 мм. В высоту такие устройства могут достигать 300 см. Стальные трубчатые радиаторы, в свою очередь, могут быть секционными и несекционными.

    Тактико-технические характеристики стальных радиаторов

    Основателем трубчатого радиатора является Роберт Зендер, и нет ничего удивительного в том, что первая компания, которая занялась производством таких радиаторов, называлась Zehnder. Изначально трубчатый радиатор использовался вовсе не для системы отопления, а для охлаждения двигателя мотоцикла. Спустя время такие радиаторы нашли применение в промышленной сфере.

    Среди рабочих параметров и характеристик стальных радиаторов можно выделить следующие:

    • Поскольку для изготовления таких нагревательных приборов используется металл высокого качества, они способны выдерживать довольно высокое рабочее давление.Эти радиаторы из нержавеющей стали лучше всего подходят для индивидуальных построек. В индивидуальной системе отопления нет такого высокого давления, как в многоэтажных домах, поэтому стальные радиаторы могут служить довольно долго. К тому же такие радиаторы смогут работать без перебоев.
    • Для изготовления таких радиаторов используются простые технологии, поэтому их розничная цена относительно невысока. Исходя из этого показателя, можно выбрать наиболее подходящий радиатор для конкретного помещения.

    • Стальные радиаторы обладают довольно хорошей устойчивостью к гидравлическим ударам. Секции таких радиаторов свариваются без использования различных прокладок, поэтому обладают такой высокой устойчивостью к механическим повреждениям.
    • Внешний вид — главное достоинство таких радиаторов. Железные радиаторы отопления можно окрасить в любой понравившийся цвет. Их можно размещать горизонтально, под углом или вертикально. Также к таким радиаторам можно добавить количество секций. С помощью стальных радиаторов отопления можно обогреть комнату любой площади.
    • Стальные радиаторы — довольно универсальные устройства … Их можно использовать практически с любым крепежным материалом. Стальные радиаторы обычно продаются в комплекте с крепежом. Благодаря этому их установка может быть проведена достаточно точно и быстро.

    Стальные радиаторы для отопления. Плюсы и минусы

    Аргументы в пользу «

    »
    • Благодаря тому, что они имеют довольно простую конструкцию, такие радиаторы прослужат долго. У них достаточно высокая прочность, а толщина стен от 1.От 2 до 1,5 мм.
    • Монтаж стальных радиаторов отопления можно произвести самостоятельно. Для этого не нужно обладать специальными знаниями или навыками. Если вам нужны инструкции по их установке, вы легко найдете их на сайте производителя. Эта инструкция поможет вам установить обогреватель исходя из имеющейся у вас системы отопления.
    • Железные радиаторы отопления имеют отличные конструктивные особенности. Такой прибор впишется практически в любой интерьер.

    Аргументы против «

    »
    • Основным недостатком таких радиаторов является их низкая коррозионная стойкость.Такие радиаторы могут выйти из строя из-за воздействия влаги. По этой причине не рекомендуется устанавливать их в помещении с повышенным уровнем влажности. Кроме того, нельзя оставлять без воды систему, в которой установлены стальные радиаторы. Если оставить без воды всего на несколько недель, они могут выйти из строя.
    • Такие устройства очень чувствительны к гидроударам в местах расположения сварных швов.
    • Некоторые радиаторы покрываются на заводе некачественной краской. Если краска некачественная, то через несколько лет радиатор потеряет первоначальный вид, так как покрытие начнет отслаиваться.

    Добавить комментарий

    Тема отопления домов всегда у россиян зимой и летом. Зимой смотрим на радиаторы в надежде на хорошую отдачу тепла, летом начинаем думать о подготовке к следующей зиме. Стальные радиаторы — важные устройства в системе отопления.

    Охлаждающая жидкость, нагретая до определенной температуры, циркулирует через радиатор. Устройство радиаторов обеспечивает передачу тепла от теплоносителя в помещение. Несомненно, наши потребители слышали о стальных радиаторах отопления.

    Компьютерная грамотность расширяется и позволяет узнать, что стальные радиаторы тоже всем известны. Если первые три типа радиаторов по конструктивным особенностям являются секционными, то стальные радиаторы делятся на два типа:

    • Панельные радиаторы
    • Радиаторы трубчатые

    Стальные радиаторы отопления в России на рынках продажи отопительных приборов вызывают интерес у покупателей. Многие модели уже хорошо себя зарекомендовали.Стальные радиаторы отопления продаются российскими производителями и поступают на рынок из-за рубежа. Покупателям нравится качество, доступная цена и тепловыделение.

    Монтаж стальных панельных радиаторов

    Конструкция стальных панельных радиаторов представляет собой двойной штампованный лист с вертикальным и горизонтальным коллекторами внутри. Панели свариваются по контуру сплошным швом. Модели могут быть с боковым и нижним подключением:

    Панели окрашены в приятный белый цвет по зарубежным технологиям.

    По дизайну боковые или торцевые панели могут присутствовать или отсутствовать. Сверху на радиаторе установлена ​​решетка для выпуска воздуха. В некоторых моделях он не монтируется, это зависит от производителя.

    На рисунке показаны гофрированные листы через решетку. Теплопередача стального радиатора увеличивается за счет гофрированных стальных ребер. Гофрированные листы методом контактной сварки привариваются к вертикальным каналам, по которым движется теплоноситель.


    На рисунке слева хорошо видны гофры, отверстие для входа теплоносителя, которое продолжает свое движение по горизонтальным коллекторам каждой панели к нижнему коллектору по вертикальным каналам внутри панелей.

    Стальные радиаторы данного типа могут комплектоваться: вентилем Маевского, термостатическим вентилем, металлическими заглушками, настенными креплениями на винтах и ​​паспортом.

    Панели изготовлены из высококачественной стали. Толщина листа может варьироваться от 1,15 мм до 1,4 мм. Рабочее давление от 9 атм до 10 атм. Температура теплоносителя 120 град. ИЗ.

    По конструктивным особенностям стальные панельные радиаторы делятся на типы, где первая цифра означает количество панелей, вторая количество конвективных пластин (гофр):


    Рассмотрим конструкции всех типов стальных панельных радиаторов:

    Тип 10 — панели в один ряд, по глубине без оребрения;

    Тип 11 — один ряд панелей, один ряд ребер с тыльной стороны панели, с боковыми стенками и решеткой для выпуска воздуха;

    Тип 20 — два ряда панелей, без оребрения, с боковыми стенками и решеткой для выхода воздуха;

    Тип 21 — два ряда панелей с внутренним оребрением, с боковыми стенками и решеткой для выхода воздуха;

    Тип А 22 — два ряда панелей, два ряда внутренних ребер, с боковыми стенками и воздуховыпускной решеткой;

    Тип 33 — три ряда панелей, три ряда внутренних ребер, боковые стенки и решетка для выпуска воздуха.

    Обзор стальных панельных радиаторов (видео)

    Радиаторы отопления стальные панельные производятся и продаются в торговле, как отечественные, так и зарубежные.

    Обзор достойных марок панельных радиаторов:

    • РосТерм (Россия)
    • PRADO (Россия, Ижевск), PRADO CLASSIC, PRADO UNIVERSAL
    • Конрад (Россия)
    • Лидея (Беларусь)
    • ТЕПЛОВЕР (Украина, Чернигов)
    • КАЗТЕРМ (Казахстан)
    • SOLE (Италия / Казахстан)
    • KERMI (Германия)
    • KORADO (Чехия)
    • PURMO (Финляндия), PURMO COMPACT, PURMO VENTIL COMPAKT
    • BUDERUS (Германия)
    • BJORNE (Германия)
    • HEATON (Турция)
    • BRAINERSTAR (Турция)

    Радиаторы стальные панельные удобны для использования в городских системах и с индивидуальным котельным оборудованием.Срок службы до 10 лет. Не следует забывать об уязвимости к коррозии. Система должна быть закрытой для защиты аккумуляторов от воздуха.

    Монтаж радиаторов панельного отопления

    Стальные радиаторы просты в установке, их можно устанавливать даже в упаковке. Поскольку у них высокая теплоотдача, расстояние до стены и от пола берется индивидуально для каждой модели:

    Если стальной радиатор навесной, то он крепится к кронштейнам саморезами и дюбелями.Если он напольный, то устанавливается на пол на стойки и подсоединяется к трубам обычным способом (см. Паспорт устройства). Конструктивно радиаторы могут подключаться к теплоносителю слева, справа или снизу.

    Стальные панельные радиаторы в интерьере жилых помещений (видео)

    Устройство стальных трубчатых радиаторов

    Трубчатые радиаторы — интересный вид отопительных приборов. В отличие от панельных, они лучше переносят резкие перепады давления теплоносителя.Но наличие сварных швов и толщина стенок труб от 1,5 мм до 2 мм предостерегает от необходимости соблюдать осторожность и использовать трубчатые радиаторы только для малоэтажных домов с системами закрытого типа.

    Известные марки стальных трубчатых радиаторов (их не так много):

    • РадСталь (Россия)
    • KZTO Радиатор (Россия, Кимры): RS, RSK, Harmony, Effect
    • Эстет (Россия)
    • Исрап Тези (Италия)
    • Zehnder (Германия), Zehnder Bank Radiator
    • Арбания (Швейцария и Германия): Karotherm, Creatherm, Heizwand, Entreetherm, Arbotherm, Grealux, Flagtherm, Plantherm, Optotherm

    На первых двух фотографиях показаны стальные радиаторы RadStal.Привлекательная вертикальная конструкция плоских труб, именно так задуманное архитектурное решение было реализовано На третьем и четвертом снимках стальные радиаторы RS и RSK завода KZTO Radiator. Рассмотрим особенности дизайнерских решений нескольких брендов.

    1. Радиаторы стальные от RadStal

    Радиаторы имеют только боковое подключение. Толщина плоских вертикальных труб = 1,5 мм. Из трубок формируется разрез, это хорошо видно на чертежах.


    В секции может быть две, три, четыре плоских трубы. От них зависит глубина радиатора: 64 мм, 103 мм, 142 мм.

    Высота может быть от 304 мм до 1004 мм.

    По длине — от 460 мм до 1380 мм.

    Рабочее давление = 12 бар, температура охлаждающей жидкости = 120 град. ИЗ.

    Радиаторы можно покрасить в любые цвета.

    Радиаторы стальные предназначены для использования в закрытых системах водоснабжения.

    2.Радиатор KZTO (Россия, Кимры)

    Устройство трубчатых радиаторов отопления от KZTO Radiator представлено в большом ассортименте:

    Серия RS. Это трубчатые колончатые радиаторы с количеством труб в каждой колонне от 1 до 5 штук, соединенных вверху и внизу коллекторами. Видно, что горизонтальные выполнены из квадратного профиля. Квадратный профиль 40 x 40 мм с толщиной стенки 2 мм. Трубы вертикальные колонны из труб толщиной 1.К коллекторам приварены 5 мм.

    Радиаторы сверху и снизу могут иметь один, два или три горизонтальных коллектора, в зависимости от серии: RS-1, RS-2, RS-3, RS-4, RS-5.

    Рабочее давление = 15 атм, температура = 130 градусов. ИЗ.

    Высота устройств: 300, 500, 750, 900, 1000, 1200, 1500, 1750, 2000 мм.

    Длина устройств от 170 мм до 2056 мм. Глубина устройств: 40, 100, 160, 226, 292 мм.

    На первых 3 фотографиях показана серия ПК с квадратными горизонтальными коллекторами.На 4-м фото показан стальной радиатор серии RSK , мало чем отличающийся от серии RS, за исключением того, что горизонтальные коллекторы представляют собой круглые стальные трубы.

    Срок службы этих радиаторов до 25 лет. Радиаторы РС и РСК рекомендованы к применению в учреждениях с высокими гигиеническими требованиями: медицинские и спортивные здания, в жилых домах с однотрубной и двухтрубной системой отопления. В таких радиаторах удобно протирать пыль.

    Серия Harmony. Это также стальные трубчатые радиаторы, воплощение которых идеально решает проблемы отопления, как с точки зрения эстетики, так и с точки зрения эффективности.

    Применяется в однотрубных и двухтрубных системах отопления жилых и общественных зданий … Нижнее подключение только для двухтрубных систем отопления. В комплекте: кронштейны, заглушки, дефлектор. Для регулирования теплового потока используются клапаны таких компаний, как Danfos, Oventrop, Heimayer. Honevel. Аппарат интересный и заслуживает вашего внимания:

    Стальные радиаторы имеют верхний и нижний коллекторы круглого сечения, соединенные вертикальными колонными трубами.Колонна состоит из двух труб разного диаметра, которые вставляются друг в друга и соединяются между собой.

    Охлаждающая жидкость движется внутри колонны по образовавшемуся кольцевому объему. И, конечно же, по горизонтальным коллекторам.

    Внутренняя полость колонны обеспечивает дополнительную конвективную циркуляцию нагретого воздуха.

    Радиаторы

    могут быть однорядными и двухрядными. Сверху динамиков установлен декоративный кольцевой элемент.

    Межосевое расстояние: от 155 до 2000 мм. Радиаторы изготавливаются для криволинейных стен (по запросу).

    На рисунке показаны коллекторы и колонные трубы. Трубы изготавливаются диаметром 25 мм, 40 мм, 51 мм.


    Компания также производит радиаторы этой серии с трубами и колоннами с закрытыми торцами полусферической формы.

    Серия Завалинка … На базе стальных трубных радиаторов отопления серий РС и Гармония была создана серия Завалинка. Сиденье деревянное, можно сидеть и отдыхать, Сам радиатор стоит на полу на специальных стойках.


    Серия параллелей. Разработчики сочли необходимым совместить конструкцию трубы круглого и прямоугольного сечения. Радиаторы тоже могут быть с зеркальной вставкой.

    Высота радиатора: от 334 мм до 2034 мм.

    Длина радиатора: от 76 мм до 2254 мм.

    Количество секций радиатора: от 3 шт. до 90 шт.

    Рабочее давление 9 атм, температура = 130 градусов. ИЗ.

    Радиаторы удобно устанавливать в высоких вестибюлях коттеджей.

    3. Эстет (Россия)

    Посмотрите стальные трубчатые радиаторы отопления Estet на авторском видео:

    На выбор потребителям широко предлагаются дизайн-радиаторы отечественного и зарубежного производства

    :


    Обзор стальных радиаторов отопления с дизайнерскими решениями на видео:

    Всегда устанавливайте и эксплуатируйте радиаторы отопления в соответствии с паспортными данными и в вашем доме будет тепло и уютно.

    В контакте с

    Тепло в доме — важнейшая составляющая комфорта и уюта.Было бы ошибкой думать, что комфортная температура в помещении полностью зависит от системы отопления. Тип радиаторов, установленных в квартире, также очень важен. Появившиеся не так давно стальные панельные радиаторы пользуются большой популярностью у разработчиков. Они признаны наиболее распространенными в мире отопительными конструкциями, уверенно вытесняя с рынка традиционные чугунные батареи. Стальные приборы разнообразны и имеют множество преимуществ. Как правильно выбрать систему? Давайте разберемся.

    Где можно установить такую ​​батарею?

    Стальные радиаторы можно устанавливать в различные системы, но для каждой есть свои нюансы. Посмотрим на них сейчас.

    Автономные системы отопления

    Стальные приборы отлично подходят для отдельно стоящих конструкций … Домовладельцам нужно только следить за давлением жидкости в системе, оно не должно превышать 10-15 бар. Кроме того, следует обратить внимание на качество охлаждающей жидкости. Несмотря на то, что сталь относительно устойчива к коррозии, не рекомендуется подвергать радиаторы длительному воздействию агрессивных сред.Производитель гарантирует, что при использовании фильтров и своевременном регулировании давления в системе устройства прослужат не менее 20 лет.


    Стальные устройства могут применяться как в автономных, так и в централизованных системах отопления. В первом они прослужат намного дольше.

    Центральное отопление

    Для зданий, подключенных к централизованному теплоснабжению, также подходят стальные радиаторы. Рабочее давление аппаратов 10-15 бар. Учитывая, что давление в системе обычно составляет не более 6 бар, сохраняется определенный запас прочности.Качество теплоносителя в такой системе далеко от рекомендуемого. Вода часто бывает слишком жесткой из-за добавления взвешенных веществ. Все это приводит к постепенному накоплению отложений внутри устройств и абразивному разрушению стальных устройств. Они смогут работать в системе централизованного теплоснабжения около 10 лет.

    Металлооборудование может быть установлено в торговых павильонах, производственных помещениях, складах и других сооружениях с закрытой системой отопления. Невысокая стоимость устройств позволяет оборудовать просторные постройки с минимальными затратами.Стальные устройства можно установить практически в любом помещении, но лучше всего они проявляют свои качества в автономных системах отопления.

    Также приглашаем вас послушать мнение экспертов:

    Конструктивные особенности радиаторов стальных

    Есть два типа стальных радиаторов разной конструкции. Рассмотрим подробнее каждую из них.

    Вариант №1 — щитовые приборы

    Устройства представляют собой своего рода панель, которая крепится к стене или непосредственно к полу.Конструкция таких устройств довольно проста. Панель сварена из двух пластин, между которыми циркулирует теплоноситель. Ширина элементов 1,2-1,5 мм, швеллеры штампованные, детали соединяются точечной сваркой. Стальные панельные радиаторы отличаются высокой теплоотдачей и привлекательным внешним видом. В таком оборудовании удачно сочетаются характеристики секционных и конвекционных радиаторов.


    Панельный радиатор состоит из двух пластин с штампованными каналами, соединенных точечной сваркой

    К преимуществам панельных приборов можно отнести их широкий диапазон.В продаже можно найти устройства различных конфигураций и размеров. Кроме того, оборудование отличается по типу подключения к трубопроводу:

    • Нижний. Предполагает возможность установки термостатического клапана, на котором установлен терморегулятор, контролирующий температуру в помещении.
    • Боковой. Самый доступный вариант, дающий возможность использовать естественную циркуляцию теплоносителя.

    Кроме того, в продаже можно найти стальные радиаторы с двумя типами подключения одновременно.

    Для увеличения теплоотдачи радиаторы оснащены несколькими панелями. Поскольку конструкция передает тепло только внешним плоскостям, к внутренним привариваются дополнительные пластины в форме буквы П. Таким образом можно увеличить поверхность теплопередачи. Внутренние элементы функционируют по принципу. Таким образом, на долю конвекционного тепла приходится 75%. К недостаткам таких устройств можно отнести большой вес. Например, трехпанельный радиатор весит почти как чугунный.Большое количество, которое находится внутри устройства, снижает эффективность выполняемого регулирования температуры. К тому же очистить такой прибор от грязи довольно сложно.

    Вариант №2 — аппараты трубчатые

    Устройства представляют собой систему нижнего и верхнего коллекторов, соединенных вертикальными трубами. Последний может иметь максимум шесть рядов. Такие устройства рекомендуется использовать в малоэтажных домах. Рабочее давление в стальных трубчатых радиаторах 8-10 атм. Толщина стенок приборов — 1.3-1,5 мм. Такие батареи производятся секционными и несекционными, максимальная длина — 3 м. Оборудование гигиенично, легко чистится и отличается высоким уровнем безопасности. Некоторые модели покрывают внутреннее полимерное покрытие, что продлевает срок их службы.


    Стальные трубчатые радиаторы отличаются наличием системы верхнего и нижнего коллектора, соединенных трубками. Возможно изготовление в секционном и несекционном исполнении

    К преимуществам трубчатых устройств можно отнести:

    • Высокое рабочее давление для защиты от гидравлического удара.Однако трубчатые устройства лучше всего использовать в автономных системах отопления, где давление теплоносителя относительно невелико.
    • Простота конструкции, подразумевающая отсутствие сложностей при изготовлении устройства и соответственно их невысокая стоимость.
    • Конструктивные особенности аппаратов, такие как сварка секций без прокладок, обеспечивают высокую устойчивость к механическим повреждениям.
    • Простота установки. Различные способы соединения позволяют использовать стальные трубчатые устройства практически везде.Большинство моделей оснащены крепежом и коммуникационными деталями, что позволяет быстро и надежно их установить.
    • Универсальность. Устройства совместимы практически с любыми материалами, используемыми для крепления.
    • Возможность секционного сложения для секционных моделей, что подразумевает уменьшение или увеличение количества секций по желанию собственника.
    • Разнообразие вариантов размещения. Устройства можно устанавливать горизонтально, под углом или вертикально.

    Ряд моделей, так называемых дизайнерских радиаторов, предлагают особые возможности для внутренней планировки. Эти устройства доступны в виде лестничных перил, зеркальных рам, межкомнатных перегородок и т. Д.


    Радиаторы трубчатые секционные могут иметь разное количество секций. Их количество определяет собственник недвижимости

    .

    Почему бы вам не захотеть себе такой радиатор?

    Следует отметить, что из всех типов отопительного оборудования именно стальные конструкции наиболее подвержены коррозии, что существенно влияет на срок их службы.Лабораторные исследования показали, что за год стальная батарея теряет около 0,1 мм толщины из-за процессов коррозии. Таким образом, лист из стали толщиной 1,2 мм даже при самых благоприятных условиях сможет выдержать не более десяти лет эксплуатации, что нельзя считать высоким показателем.

    Кроме того, соединительные швы сварены точечной сваркой, что делает эти участки еще более подверженными коррозии. Воздух, попавший в систему, значительно ускоряет этот процесс.Это еще одна причина, по которой не рекомендуется устанавливать стальные радиаторы отопления в многоквартирных домах с централизованной системой отопления, где вода сливается после окончания отопительного сезона. При этом следует учитывать, что устройства панельного типа наименее устойчивы к воздействию. Это потому, что каналы имеют небольшой размер. При высоком давлении такое устройство разбухает и может разорваться, особенно в местах стыков и швов.


    Стальные приборы также могут изготавливаться в виде так называемых дизайнерских радиаторов.Такие устройства отлично вписываются в интерьер и привлекают необычным внешним видом.

    Пример испытания на прочность:

    Как выбрать подходящий вариант?

    Какие характеристики стальных радиаторов отопления, помимо мощности, следует учитывать при выборе?

    Размер устройства следует подбирать исходя из параметров и площади отапливаемого помещения. Устройства различаются глубиной (тип 33, 22, 11), длиной (от 3000 до 400 мм) и высотой (от 900 до 300 мм).Каждый типоразмер имеет свои параметры теплоотдачи. Чем он больше, тем большую площадь может обогревать такой радиатор. Цифры 33, 22 и 11, обозначающие тип радиатора, указывают на количество так называемых «гармошек» или U-образных пластин, прикрепленных к оборудованию. Одна табличка обозначена 11, вторая — 22 и три — 33.

    Эти радиаторы обычно доступны в двух версиях: с боковым или нижним подключением. Первый вариант считается стандартным. Тоже самое распространенное.Это связано с тем, что устройства с нижним подключением значительно дороже, что связано с конструктивными особенностями оборудования. Такие устройства представляют собой обычные радиаторы с боковым подключением, оборудованные выводами, опущенными на дно устройства. Это дополнение усложняет конструкцию и требует дополнительных компонентов, что отражается на стоимости оборудования.

    Панельные устройства наименее устойчивы к гидроударам. Выштампованные внутри них каналы довольно узкие и при повышении давления теплоносителя могут просто лопнуть

    Стоит обратить внимание на производителя.Следует отметить, что методика изготовления устройств у всех компаний практически одинакова. Но стоимость устройств сильно разнится. Он определяется исходя из дизайна, марки и размера устройства. Часто можно купить качественный отечественный аппарат и не переплачивать за иностранный бренд. При выборе оптимального варианта учитываются следующие нюансы:

    • Устройство должно быть оборудовано краном Маевского, чтобы его можно было использовать в случае необходимости. Также хорошо, что в приборе есть кран, перекрывающий поток теплоносителя, что необходимо в случае аварии.
    • Чем глубже и ниже предполагается разместить радиатор, тем равномернее будет прогреваться помещение.
    • Наиболее практичными являются батарейки с терморегулятором, ручным или автоматическим.
    • Устройство, устанавливаемое под окном, должно занимать не менее 50-75% ширины оконного проема.

    Стальные радиаторы — одни из самых востребованных отопительных приборов. Они отличаются современным стильным внешним видом, высокой теплоотдачей, доступной стоимостью и широко используются в загородных домах, квартирах, офисах и магазинах.Специалисты не рекомендуют устанавливать устройства в помещениях с повышенной влажностью и с осторожностью монтировать в квартирах с централизованным отоплением .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
