Виды подъёмных строительных кранов: фото, чертежи

Подъемный кран – главная строительная спецтехника практически на любой стройплощадке. С ее помощью возводятся многоэтажные жилые дома, промышленные ангары, склады и многие другие объекты. Существует несколько видов кранов, каждый из которых обладает уникальными конструктивными особенностями.

Основные разновидности подъёмных кранов

Наибольшее распространение имеют:

башенные краны. Главным образом задействуются в гражданском строительстве. Их отличительная особенность – наличие грузоподъемной стрелы, установленной в вертикальной башне;

автомобильные краны. Одна из разновидностей башенных. Также оборудованы башенно-стреловым комплексом, установленном на колесное шасси. Незаменим при выполнении погрузочно-разгрузочных работ, строительстве малоэтажных объектов;

мостовые краны. Устанавливаются в цехах промышленных производств, на складах и в ангарах. Комплектуются специальным захватным устройством, которое перемещается по горизонтальному мосту;

козловые краны. Особая разновидность мостового подъемника, предназначенная для обслуживания складов. Основное предназначение – разгрузка контейнеров, леса-кругляка и других грузов;

краны-манипуляторы. Представляют собой краны со стрелой, которая установлена на колесное шасси и используется для загрузки/разгрузки данного шасси. Находят применение на складах и небольших производствах, для загрузки и выгрузки леса, различных штучных грузов. Управлять захватывающим устройством-манипулятором можно из кабины оператора или при помощи выносного пульта управления.

Так как крановая техника стоит дорого, приобретать ее в собственность – невыгодно. По этой причине в Беларуси пользуются высоким спросом услуги аренды грузоподъемной спецтехники.

Чаще всего строительные организации делают выбор в пользу башенных и автомобильных кранов. Они наиболее универсальные и могут использоваться для различных видов общестроительных работ.

Среди башенных агрегатов большим спросом пользуется техника марки LIEBHERR (Либхер). Ознакомиться с фото моделей, сдаваемых в аренду, Вы можете на нашем сайте.

Ниже представлены чертежи автомобильного и башенного крана типовых конструкций:

Как правильно выбрать подъемный кран?

При выборе подъемного крана необходимо руководствоваться сложностью и спецификой работ, которые планируется выполнять с его применением. Если предприятие возводит многоэтажный жилой дом и нуждается в подъеме на высоту перекрытий, бетонных блоков и других тяжеловесных грузов, оптимальным вариантом станет аренда башенного крана.

Для возведения объекта невысокой этажности (например, коттеджа) больше подходит маневренный и компактный автокран. Также его задействуют для работ в узких и ограниченных пространствах, где затруднено использование башенной техники.

Для погрузки и разгрузки в складских условиях лучше всего подходят козловые краны. На промышленных объектах с данной задачей лучше справляются мостовые агрегаты.

Помимо назначения, при выборе подъемного крана необходимо учитывать:

его максимальную грузоподъемность;
предельную высоту подъема;
способ перемещения по площадке;
удобство и продолжительность установки.

Остались вопросы по выбору крановой техники? Задавайте их специалистам компании «ТМРоут» по телефонам:

☎ +375 (44) 765-13-91
☎ +375 (17) 397-31-01
☎ +375 (17) 398-77-38

Звоните, предоставим Вам бесплатную консультацию и поможем подобрать надежную и недорогую спецтехнику!

Смотрите также:

Башенный кран: особенности, характеристики, виды (видео работы башенного крана)

⚠ Виды консольных кранов (✔ручных, ✔электрических) и краткое описание их конструктивных особенностей!

3-02-2020

Консольные краны используются для обслуживания станков, сборочных участков, складских помещений, логистических терминалов. Такой тип подъемно-транспортного оборудования состоит из двух основных элементов – вертикальной стойки (колонны) и горизонтальной балки (консоли), по которой передвигается каретка с механизмом подъема.

Консольный кран, или как его еще называют кран-укосина, изготавливается по индивидуальным заказам, с учетом конкретных условий работы. Несмотря на простоту конструкции, каждый консольный кран имеет свои особенности и отличается типом конструкции, способом монтажа, а также типом привода.

Мобильность консольных кранов

Все типы консольных кранов делятся на три типа – стационарные, настенные и передвижные. Первые и вторые используются в тех случаях, когда требуется обеспечить регулярное выполнение подъемно-транспортных операций на ограниченной площади. При этом стойка стационарного крана закрепляется на бетонном фундаменте или химических анкерах, при возможности существующих полов выдержать необходимые нагрузки.

Передвижные консольные краны используются там, где подъемно-транспортные операции проводятся в разных точках. Как правило это монтажные и складские участки, автомастерские и другие цеха, где погрузочно-разгрузочную зону приходится периодически менять. Конструкция такого типа консольного крана представляет собой устойчивое подвижное основание по типу пирамиды с насыпным контргрузом с установленной поверх стойкой и закрепленной на ней консолью.

Передвижной консольный кран

Стационарный консольный кран с большим вылетом стрелы

Способы монтажа консольных кранов стационарного и настенного типа

Консоль стационарного и настенного крана изготавливается из прокатного двутавра или в случае большой грузоподъемности из сварного двутавра. При настенном варианте крепится на закрепленный на стене или фундаменте кронштейн, а в случае стационарного исполнения на колонну крана. От способа ее крепления зависит тип консольного крана и его характеристики.

Настенный консольный кран. Верхняя и нижняя опоры крепятся к стене с помощью кронштейнов, вращение стрелы осуществляется вручную или механизмом поворота. Высота подъема такого крана может доходить до 6 и более метров, а вылет стрелы – до 8 метров.
Консольный кран на колонне с одной опорой. Консоль устанавливается на закрепленную на фундаменте колонну, вращение стрелы осуществляется с помощью подшипников. Высота подъема крана на отдельно стоящей колонне доходит до 10 и более метров, а длина консоли – до 10-12 и более метров.
Двухплечевой консольный кран. Поворотная консоль представляет собой два шарнирно соединенных плеча, в качестве стойки используется отдельно стоящая колонна. Максимальная высота подъема составляет 6 метров, при этом вылет стрелы может доходить до 4 и более метров.

Стационарный консольный кран

Испытания стационарного консольного крана

Консолный кран с двумя грузоподъемными механизмами

Тип привода механизмов консольного крана

Привод механизмов консольных кранов любого типа может быть ручным или электрическим. Ручным приводом оборудуют подъемно-транспортное оборудование со средней и малой загруженностью. При высокой интенсивности работы устанавливают электрический привод подъема, перемещения тележки и поворота стрелы. Электрические консольные краны просты в использовании и позволяют максимально увеличить эффективность грузоподъемных операций.

Изготовление консольных кранов по выгодной цене

Нужен консольный кран, но не знаете кому можно доверить его изготовление? Наш завод «Атлант-Кран» выполняет полный цикл работ по производству консольных кранов любого типа. Мы готовы разработать проект кранового оборудования и возьмемся за его реализацию «под ключ» – включая доставку и монтаж на объекте заказчика. Производственные мощности «Атлант-Кран» находятся в Московской и Ростовской областях, но воспользоваться нашими услугами можно в любом регионе России, а также стран ближнего зарубежья. Если нужно больше информации, закажите обратный звонок, и наш специалист ответит на все Ваши вопросы.

Остались вопросы?

Оставьте заявку и наши менеджеры свяжутся с Вами в ближайшее время.

Дополнительная информация

Какие типы кранов используются в строительстве?

Обзор различных типов кранового оборудования, используемых в строительстве и промышленности.

Когда вы идете на строительную площадку, удивительно видеть все виды используемого тяжелого оборудования и техники. Часто самое первое, что вы видите, это подъемный кран с поднятой стрелой или мачтой, несущий или поднимающий груз.

Независимо от того, являетесь ли вы новичком в отрасли или опытным ветераном, велика вероятность того, что вы сталкивались с крановым оборудованием, которого не видели, или слышали незнакомый вам термин «кран».

Имея более чем 65-летний опыт предоставления решений по подъему и такелажу, услуг по проверке такелажа и обучению подъему и такелажу для всех отраслей промышленности, мы сотрудничаем с клиентами, использующими практически все типы кранов.

В этой статье наша цель — помочь вам получить базовое представление о различных типах кранов, о том, как они используются и чем они отличаются друг от друга. В этой статье вы узнаете больше о:

Существуют две основные категории кранов: стационарные краны и мобильные краны. Статический кран — это постоянная/полупостоянная конструкция, прикрепленная к земле или зданию, которая поднимает и перемещает грузы по фиксированной траектории. Мобильный кран устанавливается на гусеницах или колесах и может перемещаться с одной рабочей площадки на другую.

Мобильные краны не ограничены фиксированным путем, как статический кран. Некоторые мобильные краны способны выполнять функцию «подбор и перенос», когда они буквально берут груз и переносят его в другое место с помощью своих гусениц или колес. Некоторые мобильные краны требуют использования аутригеров, противовесов или даже сборки на месте.

Стационарный кран представляет собой стационарную/полустационарную конструкцию, закрепленную на земле или здании, которая ограничена фиксированным путем.

К основным компонентам мостового крана относятся подвесной мост, который перемещается вперед и назад по так называемому взлетно-посадочному полотну, в то время как подъемник перемещается из стороны в сторону вдоль балки моста.

Основными компонентами башенного крана являются вертикальное основание (башня) и вращающаяся горизонтальная стрела, по которой перемещаются тележка и подъемник. В то время как движение мостового крана ограничено прямоугольным отсеком, движение башенного крана ограничено радиусом стрелы.

Кран с горизонтальной стрелой, как и башенный кран, состоит из вертикального основания и присоединенной стрелы, но с дополнительной подвижностью стрелы и возможностью выравнивания крюка.

Мостовые краны

На мостовом кране горизонтальная балка, называемая мостом, перемещается вверх и вниз по взлетно-посадочной полосе по рельсам или рельсам. Тележка и подъемник движутся из стороны в сторону вдоль моста, чтобы поднимать и опускать грузы по всему прямоугольному отсеку. Эти типы кранов используются для повышения безопасности и эффективности на складе или объекте и имеют различные пределы нагрузки от 0,25 до 400 тонн.

Основной способ идентифицировать мостовой кран заключается в том, что он звучит именно так, над головой — балка перемещается горизонтально вверх и вниз по взлетно-посадочной полосе над объектом или строительной площадкой по фиксированному пути.

Мостовые краны обычно являются постоянными конструкциями на объектах или строительных площадках, где они устанавливаются для повторяющихся рабочих процессов. Наиболее часто упоминаемыми мостовыми кранами являются мостовые краны, но существует несколько типов мостовых кранов, в том числе:

Мостовой кран

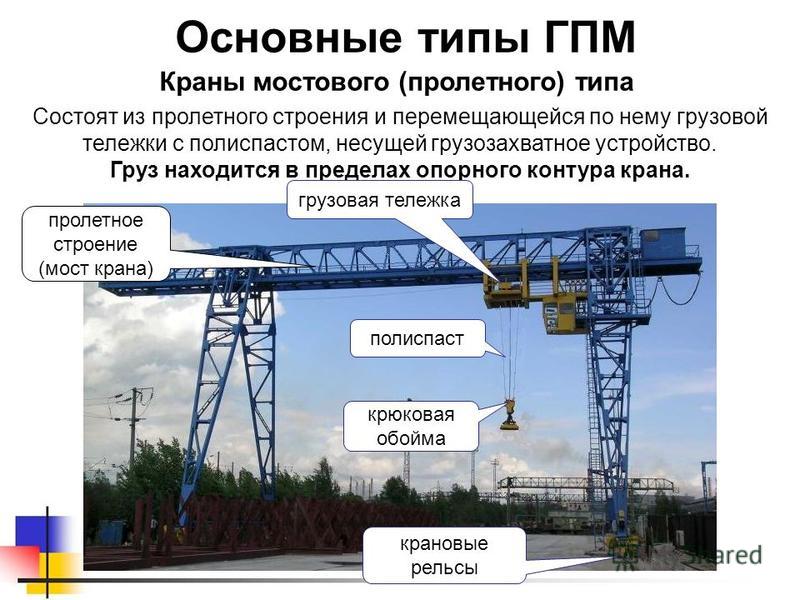

Козловой кран
Монорельсовый кран
Консольный кран
Кран рабочей станции

Башенные краны

Башенные подъемные краны — это подъемные краны, которые вы видите на горизонте города и которые используются для строительства высоких сооружений, таких как небоскребы. Основными компонентами башенного крана являются вертикальная башня, также известная как мачта, и вытянутая стрела.

Тележка и блок крюка перемещаются вдоль стрелы, которая может вращаться на 360 градусов вокруг мачты (это движение называется поворотом). Часто эти краны собираются с использованием мобильных кранов меньшего размера.

Башенные краны бывают трех типов:

Краны-молоты
Башенные краны с маховой стрелой
Самомонтирующиеся башенные краны

Башенный кран-молот

На молоте головной башенный кран, стрела вращается на 360 градусов по горизонтали вокруг мачта на фиксированном уровне — с конструкцией, напоминающей перевернутую букву «L».

Стеллаж — когда тележка перемещает груз горизонтально вдоль стрелы без изменения ее уровня — функция, уникальная для башенных кранов этого типа.

Вы, возможно, слышали, что башенные краны с головкой-молот называются башенными кранами с А-образной рамой или, в некоторых случаях, башенными кранами с оголовьем/плоским верхом. Разница между А-образной рамой и башенным краном без оголовка заключается в наличии металлической конструкции (форма которой напоминает букву «А») над краном, соединяющим стрелу с ответной стрелой.

Кран с плоской вершиной предназначен для использования в ситуациях с малой высотой подъема или там, где несколько кранов могут поворачиваться друг под или над другим. В прошлом недостатком кранов с плоской вершиной была их неспособность поднять грузоподъемность, сравнимую с грузоподъемностью крана с А-образной рамой. Согласно 9Краны 0073 Сегодня плоские краны начинают завоевывать рынок с сопоставимой грузоподъемностью 32, 40 или даже 50 тонн.

Башенные краны с маховой стрелой

Башенный кран с маховой стрелой также известен как кран с маховой стрелой. Его конструкция похожа на башенный кран-молот, за исключением того, что стрела имеет решетчатую форму и может подниматься и опускаться — движение, называемое «вымахом».

Благодаря дополнительной подвижности стрелы эти краны могут:

Поднимать более тяжелые грузы, чем краны-молоты
Более дорогие
Особенно подходят для работы в перегруженных районах и/или с несколькими кранами из-за меньшего радиуса поворота

Самомонтирующиеся башенные краны (SETC)

мачта крепится к балласту и имеет возможность складываться и раскладываться для демонтажа и монтажа на месте. По сравнению с башенными кранами-молотами или башенными кранами с маховой стрелой, SETC:

Имеют более легкую раму
Транспортабельны
Имеют гораздо меньшую максимальную грузоподъемность

SETC наиболее применимы в условиях, когда:

Строительство требует плотного прилегания между зданиями
Не требуются подъемы очень тяжелых грузов , и транспортировка оборудования

Краны с горизонтальной стрелой

Кран с горизонтальной стрелой состоит из вертикальной мачты, прикрепленной к вращающейся решетчатой стреле, которая поворачивается и перемещается внутрь и наружу от основания.

Движение стрелы внутрь и наружу, уникальное для этих кранов, обеспечивает механизм удержания крюка в горизонтальном положении при одновременном перемещении стрелы вверх и вниз. Это делает эти краны особенно полезными при бережном подъеме и перемещении грузов вблизи уровня земли.

Вместо тележки и крюкового блока, перемещающихся вдоль стрелы, сама стрела перемещается внутрь и наружу, чтобы занять место для подъема и опускания груза. Эти краны часто используются при строительстве судов, погрузке грузов и строительстве.

Типы мобильных кранов

Мобильные краны состоят из вытянутой стрелы, часто называемой решетчатой или телескопической стрелой, прикрепленной к грузовику или другой мобильной конструкции, которая перемещается с помощью гусениц или шин. Стрела может поворачиваться на 360 градусов и выдвигаться на разную длину в зависимости от типа и размера крана. Эти типы кранов не ограничены фиксированным маршрутом и могут перемещаться по строительной площадке и/или между площадками.

В зависимости от типа мобильного крана кран может быть допущен или не допущен к эксплуатации на дорогах. Некоторые источники определяют как мобильный кран, в то время как другие определяют любой кран, установленный на мобильном транспортном средстве с двигателем, как мобильный кран. Для целей этой статьи последнее объяснение считается мобильным краном.

Гусеничные краны

Гусеничные краны, также называемые решетчатыми кранами, стреловыми решетчатыми кранами, решетчатыми гусеничными тележками, телескопическими гусеничными тележками и т. д., являются самыми крупными из мобильных кранов. Это краны большой грузоподъемности, которые используют гусеницы, похожие на танки, для перемещения по строительной площадке и могут поднимать более 2500 тонн.

Гусеничные краны могут поднимать самые тяжелые грузы и требуют наибольшей сборки на месте из всех мобильных кранов. В зависимости от размера крана и массы грузов, которые он предназначен для подъема, сборка на месте может включать:

Крепление гусениц
Сборка решетчатой стрелы
Добавление противовесов

Гусеничные краны не требуют использования выносных опор, поскольку гусеницы обеспечивают достаточную устойчивость. Из-за обширной сборки на месте, массивных размеров и гусениц гусеничные краны не разрешены для использования на дорогах.

Гусеничные краны могут использовать решетчатую или телескопическую стрелу. Те, которые используют решетчатую стрелу, могут поднимать более тяжелые грузы на большую высоту и на большее расстояние, чем те, которые используют телескопическую стрелу.

Краны для пересеченной местности

Краны для пересеченной местности, также известные как краны «RT», представляют собой тип мобильных кранов, специально разработанный для движения по бездорожью в сложных условиях, включая грязь, снег и т. д.

Краны для пересеченной местности установлены на четырех колесах и используют телескопическую стрелу для подъема и переноски грузов весом до 165 тонн. Благодаря своей компактной раме они удобны для перемещения и подъема груза в ограниченном пространстве. Краны RT часто применяются в тех случаях, когда можно использовать гусеничный кран, но требуется меньшая грузоподъемность или перемещение в ограниченном пространстве.

Поскольку краны RT смонтированы на ходовой части с шинами, их легко установить и перевезти с места на место, но они не разрешены для использования на дорогах. Эти краны управляются из кабины, которая поворачивается над ходовой частью в тандеме с движением стрелы. Их требования к сборке на месте включают стабилизацию крана для подъема с использованием аутригеров.

Вездеходные краны

Вездеходный кран — это тип мобильного автокрана, который может перемещаться как по дорогам (на высоких скоростях по шоссе), так и по большинству внедорожных поверхностей. Как и большой грузовик, эти краны имеют от 4 до 18 шин в зависимости от размера крана.

Телескопическая стрела, установленная на кузове грузовика, используется для подъема и перемещения грузов. Вездеходные краны могут поднимать гораздо больше, чем краны повышенной проходимости, грузоподъемностью до 1200 тонн, но они менее способны перемещаться в экстремальных условиях или в ограниченном пространстве.

Вездеходные краны управляются из кабины, которая поворачивается над кузовом грузовика одновременно с движением стрелы. Кран требует некоторой сборки на месте, так как он стабилизируется выносными опорами и уравновешивается противовесами.

Автокраны

Термины автокран, грузовик со стрелой и кран-манипулятор (TMC) взаимозаменяемы. Автокраны представляют собой тип мобильного крана, состоящего из стрелы, прикрепленной к кузову грузовика, и поэтому разрешены для использования на дорогах. Автокраны меньше по размеру, менее универсальны и используются для подъема более легких грузов (предел грузоподъемности около 45 тонн).

Несущий палубный кран

Несущий палубный кран состоит из вращающейся телескопической стрелы, установленной на небольшой плоской платформе с четырьмя колесами. Эти краны используют аутригеры и, как правило, поднимают грузы весом от 4 до 10 тонн. Как следует из названия, эти краны перемещают материалы по площадке, поднимая и загружая их на палубу.

Подведение итогов

Мы надеемся, что эта статья помогла вам сформировать базовое представление о различных типах строительных кранов и их сравнении друг с другом. Существуют мобильные краны и стационарные краны, каждый из которых имеет несколько разные возможности и функции.

Мостовые краны, башенные краны и краны с горизонтальной стрелой — все это статические краны, что означает, что их диапазон подъема ограничен фиксированным путем. Мобильные краны не ограничены фиксированным путем, поскольку они крепятся к гусеницам или шинам и могут перемещаться по рабочей площадке.

Компания Mazzella предлагает комплексные решения для подъема и такелажа, в том числе:

Высокопроизводительные проволочные канаты и возможности намотки
Проволочные канаты, цепи из сплавов и синтетические стропы в сборе
Такелажное оборудование
Проверка и ремонт такелажа 9 0038
Подъемники, детали лебедки и крюковые блоки
Подъемные устройства под крюком
Обучение подъему и такелажу

Если вы хотите узнать больше о том, как мы можем помочь с вашим следующим проектом или с обучением вашего сотрудников, свяжитесь с одним из наших специалистов по подъемным работам, чтобы назначить консультацию.

Заявление об отказе от ответственности: Любые советы, графики, изображения и/или информация, содержащиеся здесь, представлены в общеобразовательных и информационных целях и для повышения общей осведомленности о безопасности. Он не предназначен для юридических, медицинских или других экспертных консультаций или услуг и не должен использоваться вместо консультаций с соответствующими профессионалами отрасли. Информация здесь не должна считаться исчерпывающей, и пользователь должен обратиться за советом к соответствующим специалистам.

10 распространенных типов кранов для строительства

Было бы почти невозможно (и, конечно, неэффективно) строить мосты, высотные здания, дороги или любые другие крупные объекты без строительных кранов. Они используются для подъема или опускания тяжелых предметов, транспортировки предметов по строительной площадке и необходимы для строительства или демонтажа больших конструкций.

Многие различные типы кранов были разработаны для удовлетворения конкретных потребностей конкретных проектов, потому что они жизненно важны для строительства самых разных конструкций.

Механизмы крана различаются в зависимости от типа подъема, для которого он предназначен. В этом руководстве представлены некоторые из множества доступных строительных кранов и немного информации о том, для какого типа проекта они наиболее полезны.

Стационарные и мобильные краны ‌

Многие типы строительных кранов можно разделить на две основные категории: стационарные и мобильные.

Стационарные краны:

Эти краны должны использоваться в одном пространстве и перемещать предметы по заданному пути.
Они часто прикрепляются к крыше или боковой части строения.
Их также можно крепить непосредственно к земле.
В любом случае они предназначены для того, чтобы оставаться на одном месте на время строительства.

Мобильные краны:

Как следует из названия, эти краны предназначены для перемещения по рабочей площадке во время строительного проекта.
Они предназначены для быстрого и легкого перемещения вещей из одного места в другое.‌

Что такое статические краны?

Стационарные краны используются в основном для долгосрочных строительных проектов или предназначены для стационарной установки на строительной площадке.

Стационарные краны:

Предназначены для подъема и перемещения тяжелых грузов по заданной траектории

Предназначены для выполнения заранее запланированных задач
Очень хорошо выполняют задачу, для которой они предназначены, но не обеспечивают гибкости в работе.

Существует несколько типов стационарных строительных кранов, каждый из которых предназначен для удовлетворения различных потребностей.
