Виды обратный клапан: сфера применения, виды, выбор, особенности монтажа

Содержание

Виды обратных клапанов

На сегодняшний день виды обратных клапанов достаточно разнообразны, но все они служат для одной цели — предотвращать движение обратного потока рабочей среды в трубопроводах.

В такой арматуре запорный механизм открывается посредством прямого потока среды и закрывается соответственно обратным потоком.

Обратные клапаны от Армореал

Виды и разновидности обратных клапанов

Обычно виды клапанов условно разделяют по устройству и принципу работы.

Подъемный обратный клапан имеет особой конструкции запорный орган, совершающий возвратно-поступательные движения, которые  перпендикулярны движению проходящей среды в трубопроводе.

Основным недостатком таких клапанов считается нестабильность работы с загрязненными средами, с неким кол-вом окалины, шлама и тд. Для таких случаев рекомендуется ставить поворотные или пружинные клапаны.

Обратный поворотный клапан имеет специальный запорный орган, который поворачивается по горизонтальной оси, находящейся выше центра его седла. Так, рабочая среда при прохождении через такой клапан никогда не меняет заданного направления.

Шаровые  клапаны обычно устанавливаются в канализационных системах. Запорным элементом является шар, который способен перемещаться при прямом / обратном движении рабочей среды.

Пружинный обратный клапан имеет запорное устройство, прикрепленное пружиной к корпусу клапана и перемещаемое средой при открытии. Если поток обратный, то он сам закрывает клапан.

Где приобрести качественные обратные клапаны

Компания «Армореал» занимается поставками первоклассной запорной арматуры производства компании «AEON International Ltd.», «TALIS» и «ERHARD».

У нас вы найдете клапаны всех видов и типов присоединения к трубопроводу: муфтовые клапаны, фланцевые, межфланцевые и под приварку. Мы — команда высококлассных специалистов подходящих со знанием дела к любым проектам, вне зависимости от их сложности.

«Армореал» постоянно занимается внедрением на рынок инженерных сетей новейших видов арматуры запорной, очистных сооружений, а также насосного оборудования.

Новые технологии, безусловно, способны улучшить нашу жизнь и повысить удобство и комфорт.

Мы располагаем необходимыми знаниями и опытом для реализаций даже самых сложных задач.

Зачем нужны и как работают обратные клапаны на воду

Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.

Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

  • На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.

  • На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

  • В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

  • Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

  • В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

О принципе работы

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.

Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.

Виды и устройство обратных клапанов

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

  1. Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.

  2. Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.

  3. Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.

  4. Дисковые. В качестве запорного элемента выступает прижимной диск.

По виду соединений клапаны подразделяются на следующие группы:

  • Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.

  • Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.

  • Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.

  • С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.

По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

  1. Клапан с размером 1 дюйм. Пользуется высоким спросом.

  2. Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.

  3. Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики

: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.

Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Как установить клапан правильно

Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения.

Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.

Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

  • Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.

  • Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.

  • Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.

На корпусе клапана производители штампуют изображение стрелки. Оно показывает направление движения воды. Монтаж нужно выполнять с оглядкой на этот ориентир, иначе напор останется перекрытым после завершения работ и придется переставлять запорное устройство.

Дадим несколько советов:

  1. В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.

  2. В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.

  3. В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.

Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.

Проводить монтаж запорной арматуры вблизи водяного счетчика нужно предельно аккуратно, чтобы не повредить пломбу, установленную работниками ЖКХ.

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.

Обратный клапан на воду: что это такое, виды, устройство и принцип работы, как установить своими руками

Обратный или односторонний клапан — механическое устройство, пропускающее жидкость в одном направлении. Они имеют два отверстия в корпусе, одно для входа жидкости, а другое для выхода жидкости. Внутри металлического корпуса предусмотрен запирающий механизм в виде шара, диска или лепестка.

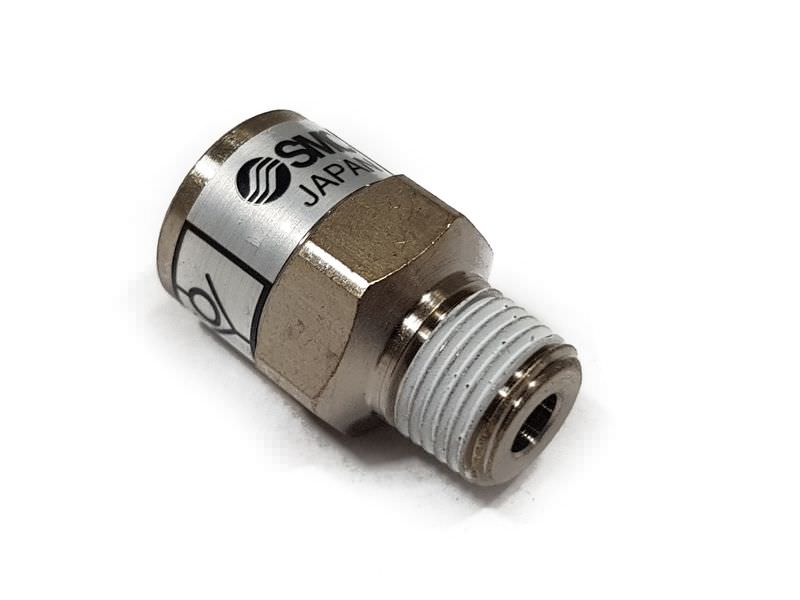

Стрелка указывает направление потока

Виды и принцип работы

Обратные клапаны — часть трубопроводной системы. Они обеспечивают стабильную работу бытовой техники и защищают от гидравлического удара. Клапаны работают автоматически и большинство из них не контролируются человеком.



Для стабильной работы необходимо выбирать соответствующее по типу устройство:

  • шаровый — универсальный, износоустойчивый клапан в основном применяется в трубопроводах с небольшим диаметром. Подходит для системы отопления и водоснабжения в коммунальных трубах. Запорным механизмом является металлический шарик покрытый герметиком. При движении водяного потока шарик поднимается, пропуская рабочую жидкость, в случае обратного потока опускается, тем самым перекрывая движение. Для оптимальной работы механизма необходимо давление внутри системы от 25 бар, при меньшем давлении клапан не сработает. Корпус изготавливается из стали с фланцевым или сварным соединением;
  • пружинный — состоит из пружины и диска. При движении потока пружина сжимается, диск поднимается, давая воде свободно двигаться внутри трубопровода. В случае остановки диск перекрывает отверстие, тем самым останавливая обратный поток. Это самое простое и недорогое устройство с резьбовым (муфтовым) соединением. При отложении солей внутри трубопровода теряется герметичность, и клапан подлежит полной замене;
  • лепестковый — запорным элементом является пружина-лепесток на шарнирном устройстве. При подаче воды задвижка откидывается, в случае отключения перекрывает проход, не давая жидкости выливаться из трубопровода.

Устанавливаются клапаны на вертикальных и горизонтальных линиях. Цена обратного клапана зависит от используемого материала и проходного диаметра.

Существуют еще двухстворчатые клапана, но в силу повышенного гидравлического сопротивления они применяются для вязкой рабочей среды, где требуются особые уплотнительные материалы.

На заметку. Ключевым недостатком обратных клапанов является то, что они не могут быть использованы в пульсирующих системах, поскольку непрерывная неравномерность потока из-за вибраций ведет к преждевременному износу запорного механизма.

Особенности монтажа

Чтобы правильно установить клапан в систему необходимо учитывать проходной диаметр трубопровода и способ монтажа:

  • устанавливается по движению потока. На корпусе нанесена стрелка указывающая направление;
  • перед монтажом на водонагреватель необходимо освободить систему и бак от воды;
  • устанавливается после счетчика, но до вентиля перекрывающего воду;
  • для сохранения продолжительной работы клапана перед ним рекомендуется устанавливать фильтр грубой очистки.

По виду соединений клапаны различаются на резьбовые, муфтовые, фланцевые, сварные. Фланцевые в основном используются на трубопроводах большого диаметра. В домашней системе распространены резьбовые и муфтовые, которые устанавливаются с использованием уплотнительных материалов. Они просты в обслуживании и замене.

В Новосибирске купить обратные клапаны можно в компании «Лавита».

На заметку. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, и поэтому односторонние клапаны необходимы для удержания воды в системе. Последовательная волна давления (пульсация) может причинить повреждение системы, включая взрывы, кавитацию и имплозию из-за высокого давления в сети.

Обратный клапан виды и типы

Обратный клапан — механизм прямого действия, который обеспечивает циркуляцию воды только в одну сторону. Запорная арматура работает благодаря передвижению жидкости и не нуждается в подключения дополнительных источников питания. Устройство поддерживает стабильную работу водяной и тепловой системы, а также защищает водопровод от выхода из строя при появлении аварийных ситуаций.

Водяной клапан обычно используется одновременно с поверхностными насосами при организации систем индивидуального водоснабжения.

Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:

Обратный запорный клапан выглядит довольно просто. Внутри конструкции находятся следующие основные элементы:

Сегодня существует большое количество запорных механизмов. С учетом конструкции устройство может быть дополнено следующими вспомогательными элементами:

В основе работы — элементарные законы гидродинамики и физики. Когда жидкость перестает попадать в трубопровод, пружина полностью закрывает затвор. При появлении напора и давления на клапан пружинка ослабевает, открывая доступ для прохода воды. После отключения насоса и снижения напора затворный механизм заново срабатывает. Сопротивление пружины повышается под воздействием непосредственно давления. Это не допускает открытие клапана.

  1. Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
  2. Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
  3. Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
  4. Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
  5. Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

В бытовых условиях чаще всего устанавливают подъемные виды клапанов. Это обусловлено простотой ремонта: в них просто надо заменить пружину.

Способы монтажа

Чтобы определить, какой выбрать клапан, также нужно обратить внимание на способ установки. Следует определить, подходит ли он для определенной отопительной или водопроводной системы:

  1. Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
  2. Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
  3. Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
  4. Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Герметичность корпусных элементов во всех моделях обеспечивается с помощью уплотнителей, которые находятся на участках соединения.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

  1. Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
  2. Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Технология выбирается с учетом целей эксплуатации запорного клапана. Также нужно не забывать, что предохранительный механизм можно установить горизонтально или вертикально: это зависит от вида системы, куда он монтируется.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Обратные клапаны: виды арматуры для систем водоснабжения и отопления в доме

Обратный клапан — это небольшой запорный элемент, который предотвращает движение потока в трубопроводе в обратную сторону и поддерживает необходимый напор в системе. Это защита от прорывов труб, поломок котлов или насосного оборудования и не только. Для чего нужен обратный клапан в водопроводе? Как выбрать оптимальный тип устройства? Что учесть при монтаже? Ответим в статье.

Для чего нужны обратные клапаны?

Механическое устройство, которое пропускает поток воды только в одну сторону, называется обратным клапаном. Принцип его действия заключается в том, что при противоположном направлении потока жидкости или газа срабатывает затвор. При монтаже отопительных и водопроводных систем часто возникает необходимость исключить обратный поток. Поэтому клапаны незаменимы в следующих случаях:

  • для обеспечения стабильной работы трубопроводной системы, в том числе для исключения гидравлического удара, предотвращения протечек бытовой техники: без обратного клапана отработанная вода из слива может после окончания стирки попасть назад в барабан стиральной машины;
  • чтобы минимизировать риск попадания лишнего воздуха в водопровод, что может привести к разрыву трубы и затоплению помещения;
  • для экономии электроэнергии в системе с электробойлером: обратный клапан не даст вытечь горячей воде при аварийном отключении прибора и к тому же защитит его от скачков давления в водопроводе;
  • для обеспечения подачи воды в отдельных жилых домах, когда вода подается из скважины с помощью насоса. Если подающий насос отключен, при помощи обратного клапана в системе поддерживается нужный рабочий напор. К тому же вода не направляется обратно в скважину, так что не требуется лишней траты электроэнергии для того, чтобы ее вернуть.

Возможности обратных клапанов используются в различных направлениях сантехнических работ:

  • при монтаже и ремонте водопровода жилищно-коммунальные службы устанавливают обратные клапаны на стояках. Благодаря этому вода не идет из труб с большим давлением в трубы с меньшим;

На заметку

Жильцы многоквартирных домов иногда отмечают погрешности в показаниях счетчиков. Такие сбои могут происходить именно из-за отсутствия или неправильного монтажа обратных клапанов: из-за разницы рабочего давления в системах водоснабжения холодная вода попадает в трубопровод с горячей.

  • во время монтажа бойлеров обязательно устанавливают обратные клапаны на входе холодной воды: как было указано выше, это защищает прибор от неисправностей при скачках давления воды и аварийном отключении;
  • в обвязке котельного оборудования: клапан устанавливается в обводном трубопроводе (байпасе), чтобы при отключении насоса обеспечивалась естественная циркуляция теплоносителя по системе, что поддержит ее в рабочем состоянии;
  • в загородных домах с собственными скважинами обратный клапан устанавливается перед погружным насосом. Если насос остановится, клапан не даст воде слиться и предотвратит раскрутку рабочего колеса насоса в обратную сторону, ведь это может ему навредить;
  • в частных домах, где для различных целей установлено несколько контуров отопления с разными насосами, обратный клапан ставится так, чтобы больший насос не вызывал обратное движение воды, иначе может выйти из строя котел или даже вся система, и придется выделить значительные средства на ремонт.

Какие бывают обратные клапаны для воды: рассматриваем типы

Чтобы выбрать лучший обратный клапан, нужно отталкиваться от цели установки и конструкции системы. Различные виды клапанов работают по разному принципу.

  • Шаровой. Запорный элемент сделан в виде шара, покрытого максимально износоустойчивым синтетическим герметиком. Шарик поднимается, когда вода идет в правильном направлении, и опускается, перекрывая воду, при движении потока в обратную сторону.
    Шаровые клапаны не обязательно менять полностью после износа — их можно отремонтировать. Но и поломки случаются очень редко, потому что элементы устройства не трутся друг об друга. Из минусов — необходимость большого пространства, чтобы разместить подъем клапана, а также достаточно высокое давление — от 25 бар, потому что при меньшем давлении шаровой клапан не сработает. В ЖКХ он обычно применяется в трубопроводах с маленьким диаметром.
  • Дисковый, он же пружинный обратный клапан. Внутри помещается пружина с закрывающим элементом на одном конце. Когда вода идет в нужную сторону, пружина сжата и пропускает воду. При обратном потоке пружина разжимается, устанавливая затвор поперек хода.
    Клапаны такого рода довольно недорогие и не требуют техобслуживания. Но постепенно внутри такого устройства образуются минеральные отложения, и тогда клапан придется заменить полностью. Также в совсем дешевых моделях пружина может разжиматься слишком резко, что повышает риск гидроудара. Но более современные варианты оборудованы механизмом, благодаря которому пружина срабатывает плавно.
    Эта модель используется как в бытовых водопроводах, так и в разных отраслях промышленности. Не подходит она только для вязких сред, а также загрязненных или содержащих твердые включения.
  • Поворотный обратный клапан, который также называют лепестковым, представляет собой пластинку-лепесток на шарнирах, которая откидывается при прямом потоке воды и закрывается при обратном.
    У поворотных клапанов нет пружин, которые собирают минеральные отложения и быстро изнашиваются. Кроме того, такие клапаны тоже недорогие. Они чаще всего используются в системах водопровода ЖКХ и отопления частных домов.
  • Двустворчатый клапан — это вариант поворотного, когда лепестков два и они распахиваются от прямого потока, пропуская его с двух сторон. У таких моделей повышенное гидравлическое сопротивление, поэтому скорость движения жидкости ниже. Их часто устанавливают при сложной рабочей среде (морская вода, нефть), потому что можно выбрать подходящий под нее уплотнительный материал.

Чтобы решить, какой обратный клапан для воды выбрать, стоит обратить внимание на способ его монтажа: подойдет ли он для конкретной системы водопровода или отопления.

  • Фланцевые обратные клапаны. Крепятся при помощи специальных элементов в виде дисков. Чаще всего бывают шаровыми. Из-за повышенной прочности устанавливаются даже на больших диаметрах. Изготавливаются обычно из стали.
  • Межфланцевые обратные клапаны устанавливаются, как следует из названия, между фланцами. Также изготавливаются из стали. Имеют компактные размеры и более низкую стоимость, чем фланцевые.
  • Муфтовые. Крепление муфтового обратного клапана — это резьба. Поэтому такие модели очень просты в монтаже. Обычно муфтовые запорные устройства бывают дисковыми. Их часто используют для водопроводных систем многоквартирных и частных домов.
  • Сварные. Выполняются из стали. Обеспечивают полную герметичность соединения. Однако имеют и недостатки, такие как невозможность обслуживания, сложность демонтажа и замены. Широко используются в энергетике при больших давлениях и высоких температурах.

Особенности монтажа

Чтобы обратный клапан исправно выполнял свою функцию, важно не только правильно выбрать устройство — с учетом диаметра, материала и способа монтажа, но и ответственно подойти к его установке. Вот несколько нюансов, которые необходимо учитывать в процессе монтажа обратного клапана:

  • устанавливать обратный клапан нужно по направлению потока. На корпусе клапана всегда есть пометка в виде стрелки, которая указывает правильное направление;
  • нужно обеспечить доступность обратного клапана для ремонта в случае поломки, исключение составляют приварные элементы;
  • установка клапана на насосную станцию производится либо в начале всасывающей трубы, либо перед самим насосом;
  • при монтаже обратного клапана на водонагреватель нужно отключить устройство от сети и перекрыть воду, а также полностью опустошить бак;
  • если клапан устанавливается на счетчик воды, его следует поместить между счетчиком и вентилем;
  • в горячем и холодном водопроводе разное давление, поэтому лучше на каждую магистраль установить отдельный клапан, иначе могут происходить сбои температуры воды;
  • для уплотнения соединений можно использовать паронитовые прокладки. При этом нужно следить за тем, чтобы они не уменьшали диаметр отверстия, через которое проходит поток. Иначе прокладки повысят давление;
  • чтобы обратный клапан не испортился из-за загрязненной рабочей среды, лучше всего поставить перед ним фильтр грубой очистки. Так клапан прослужит значительно дольше;
  • для увеличения продолжительности эксплуатации следует также исключить излишнее давление других элементов системы на корпус обратного клапана.

К сожалению, на рынке немало подделок под известные бренды и просто низкокачественной продукции. Поэтому при покупке обратных клапанов стоит обратиться к проверенному продавцу с высокой репутацией.

Где можно приобрести обратные клапаны от производителя

Роман Шидлаускас, представитель компании Rubinetterie Bresciane Bonomi S.p.A., рассказывает, где можно купить обратные клапаны итальянского производства, не опасаясь приобрести подделку:

«История передовой промышленной компании Rubinetterie Bresciane начинается в 1901 году, более 50 лет организация специализируется на производстве комплектующих для сантехнических установок. Ассортимент продукции, помимо обратных клапанов, включает шаровые краны, редукторы давления, пресс-фитинги и многое другое. Все оборудование соответствует международным стандартам качества. И конечно, как и большинство известных брендов, мы встречаемся с попытками фальсифицировать нашу продукцию. Контрафактные товары — серьезная проблема, которая наносит ущерб и производителю, и покупателю. Поэтому, чтобы приобрести оригинальные обратные клапаны Rubinetterie Bresciane, можно обратиться к нашему официальному дистрибьютору — компании «Тепломатика». Данная компания сочетает в себе интернет-магазин и сервисный центр. А значит, получить консультацию, приобрести оборудование и заказать установку можно не выходя из дома».

Обратный клапан

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

  • корпуса;
  • золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
  • уплотнительной прокладки;
  • пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.
Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

  • Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
  • Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
  • Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
  • Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

  • Латунные — надежные и износостойкие, чаще всего применяются в быту.
  • Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
  • Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

  • Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
  • Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
  • Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

  • На входе в квартиру от централизованной подачи горячей воды.
  • После счетчика для защиты его от гидроудара.
  • Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
  • На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
  • На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
  • В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

  • Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
  • Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
  • Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
  • Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

  • Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
  • Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
  • В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
  • При использовании погружного насоса затвор необходимо поставить на его выходе.
  • При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

  • Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
  • При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
  • Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Разновидности обратных клапанов для воды

При нормальной эксплуатации трубопроводов подразумевается направление потока воды в одном направлении.

Для предотвращения образования обратного потока применяются обратные клапаны, имеющие пропускную способность в одну сторону и действующие автоматически.

Обратные клапаны применяют при работе нескольких насосов при объединении в одну сеть.

При снижении давления в одной линии избыточное давление воды образует в ней обратный поток, способный нанести повреждения насосу, арматуре.

Обратный клапан автоматически отсекает аварийный участок от обратного потока.

При выборе обратного клапана учитываются его основные технические характеристики:

  • Диаметр проходного отверстия DN (номинальный диаметр). Ряд условных проходов прописан в ГОСТ 28338-89;
  • Давление PN (номинальное давление) – максимальное избыточное давление, при котором гарантируется длительная и безопасная эксплуатация. Ряд номинальных давлений прописан в ГОСТ 26349-84.
  • Кроме отечественных стандартов используются международные ISO, североамериканские ANSI, немецкие DIN.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Места установки клапанов

Обратные клапаны для воды устанавливают в квартирах с системой центрального водоснабжения.

При резком превышении давления горячей воды она через смеситель может пойти в трубопровод с холодной водой. Чтобы предотвратить подобную ситуацию устанавливают обратные клапаны.

Для счетчика воды также желательно установить обратный клапан. Он защищает счетчик от гидроударов, появляющихся в системе при использовании неисправных сантехнических приборов. Устанавливается после прибора учета.

В домах с автономным отоплением применяют насосы для подачи воды в отопительную систему.

Перед насосом обязательно устанавливается клапан обратного хода воды.

Он предотвращает сток воды из трубопровода при остановке насоса, следовательно, отпадает необходимость заполнения системы водой при следующем включении насоса.

Доставка воды к потребителю происходит без перебоя. Перед насосом устанавливаются обратные клапаны с подпружиненными дисками.

Для более долгой безупречной работы их желательно устанавливать строго вертикально.

При автономном водоснабжении применяются скважинные погружные насосы. Обратный клапан также необходим для предотвращения слива воды при остановке насоса.

Поток сливающейся воды раскручивает рабочее колесо насоса в обратном направлении, что крайне нежелательно.

Как и на любой насосной станции обратный клапан устанавливается перед насосом. Поскольку клапан находится в погруженном состоянии необходимо его изготовление из антикоррозионных материалов: бронзы, латуни или нержавеющей стали.

Как сделать правильный выбор

Для каждой гидросистемы необходимо выбрать обратный клапан для воды, наиболее подходящий для работы в указанных условиях. Необходимо учитывать номинальное давление в системе, установочные размеры и способ крепления.

В отопительные системы с металлическими трубами желательно устанавливать поворотный обратный клапан, т. к. при постоянной циркуляции воды происходит ее загрязнение. Поворотные обратные клапаны малочувствительны к загрязнению среды.

При применении современных металлопластиковых труб загрязнение минимальное, поэтому возможно применение пружинного дискового обратного клапана.

По водопроводным системам вода идет очищенная, диаметры труб небольшие. В этом случае самый оптимальный выбор – шаровый обратный клапан с муфтовым креплением.

Установка в трубопроводе

Разница в методах установки обратных клапанов заключается в способе крепления.

Самая быстрая установка – межфланцевая. При наличии двух фланцев в системе клапан вставляется между ними и через уплотняющие прокладки зажимается между фланцами.

Межфланцевый дисковый обратный клапан необходимо ориентировать только по направлению потока.

В насосных станциях применяют обратные клапаны с фланцевым креплением. При установке они крепятся через уплотнительные прокладки к фланцам трубопровода.

При установке обратного подъемного клапана необходимо следить за вертикальностью оси золотника, у поворотного обратного клапана ось поворота «захлопки» должна находиться выше оси потока.

Установка обратного клапана на воду с муфтовым креплением подразумевает наворачивание клапана на трубопровод через муфты с уплотнением. Это самый оптимальный вид крепления для жилых помещений.

Устанавливая обратные клапаны необходимо следить за направлением потока в системе. На корпусе клапана он обозначен стрелкой.

Исходя из всего вышеизложенного можно сказать, что потребителю предлагается большое количество обратных клапанов по типоразмерам, виду крепления, методу срабатывания.

Выбирая обратный клапан, следует учитывать следующие параметры: номинальное давление в системе, номинальный проходной диаметр, существующий способ крепления на трубопроводе, место установки, загрязненность пропускаемого потока.

После взвешенного анализа этих данных выбор обратного клапана не будет казаться сложной задачей.

Обратные клапаны: виды, преимущества и применение

Обратный клапан жидкостной относится к устройствам, предотвращающим возвратное перемещение жидкостей в трубопроводах. Арматура снижает внутреннее давление, исключает утечку или остановку рабочего насоса. Данный тип клапанов предназначен для использования в сферах коммунального хозяйства, водо-, теплоснабжения, а также в химической, нефтяной, пищевой промышленности.

Виды и типы обратных клапанов

  • Дисковый обратный клапан. Изделие простое в монтаже, недорогое. Принцип действия основывается на смещении дискового затвора вдоль направления движения жидкости.
  • Подъемный клапан обратного действия. Предназначен для трубопроводов, через которые транспортируется сжатый воздух, пар. Отличается высокой запорной прочностью.
  • Обратный клапан шарового типа. Обеспечивает высокую пропускную способность, благодаря простой форме проточной части с высокой плотностью закрывания. Производительность и низкие требования к качественному составу жидкости позволяют использовать устройство в трубопроводах для холодных, вязких или неоднородных веществ.
  • Поворотный обратный клапан. В качестве запорного элемента применяется стальной диск радиального типа смещения. Арматура используется для установки в трубопроводах, обслуживающих тепловые пункты, котельные, а также на объектах промышленного назначения.

Популярность применения клапанных устройств обратного принципа действия вызвана:

  • простотой конструкции;
  • безотказным принципом действия;
  • надежной герметичностью;
  • функциональной эффективностью;
  • невысокой стоимостью при долгосрочной интенсивной эксплуатации.

Помимо этого, некоторые виды обратных клапанов создаются под специальные условия эксплуатации. С этой целью разработаны конструкционные особенности, благодаря которым можно подобрать трубопроводную аппаратуру, более точно соответствующие условиям применения, например, при подключении трубопроводов к котельным. Это связано с тем, что в теплотрассах часто случаются резкие перепады давления.

Для этого предусмотрены обратные клапаны ударного и безударного типа. Если диаметр устройства не более 400 мм, ударные процессы не оказывают существенного значения на работу и систему в целом.

Чтобы смягчить ударные явления в трубопроводе большого диаметра, используются гидравлические демпферы или противовесы, способные выдерживать резкие толчки. Недостатком является то, что обратные клапаны ударные монтируются только на горизонтальных участках теплотрасс. Среди преимуществ – меньшая чувствительность к загрязненной водной среде.

Функциональные особенности

  • Арматура дренажного типа. Предназначена для снижения давления в трубопроводных системах.
  • Конденсатоотводные устройства. Позволяют выводить накапливаемый конденсат.
  • Самоотключающаяся арматура защитного типа. Оборудование, позволяющее избежать аварийной ситуации и не допустить разрыва трубопровода от внутреннего давления.
  • Редукционная или дроссельная арматура. Обеспечивает снижение рабочего давления за счет увеличения сопротивления на пропускном участке трубопровода.
  • Контрольная арматура. Управление состоянием рабочей среды с помощью контрольно-измерительной аппаратуры.

Сфера применения и сроки эксплуатации

Защита, осуществляемая с помощью обратного клапана, используется во всех видах трубопроводов, насосов, емкостей, в которых возможно возникновение высокого внутреннего давления. Функциональное преимущество, которое ценится в данном виде аппаратуры — это предотвращение утечки содержимого трубопровода при выходе из строя на любом участке.

Обратные клапаны используются в системах, где прокачивается вода, газ, нефтяные или химические продукты. Долговечность определяется тем, что аппаратура изготавливается из нержавеющих материалов, что исключает разрушение от коррозии.

Преимущества применения обратных клапанов

Аппараты компактные, легко устанавливаются или демонтируются даже в аварийной обстановке. Основной материал, который используется для изготовления корпуса – чугун, что определяет высокие показатели прочности. Устройство одномоментно реагирует на смену ситуации в системе и обеспечивает регулировку давления до нормативных показателей. Обратные клапаны устанавливаются в горизонтальном и вертикальном положениях.

Особенности клапанов обратного типа

Отличительными особенностями обратных клапанов являются:

  • качество материала корпуса и герметичность запорных механизмов;
  • долговечность;
  • простота монтажа и обслуживания;
  • надежность, обеспечивающая безопасность эксплуатации;
  • широкие функциональные возможности.

Этому способствует использование качественного сырья, передовых технологий литья и обработки черных и цветных металлов. Все готовые изделия проходят проверку на прочность и герметичность резьбовых соединений, а также на надежность и плотность прилегания заслонок.

Производитель исключает вероятность передачи покупателям бракованных изделий, так как каждое на выходе проходит соответствующий стандартам контроль. Компания «Автоматизация и промышленная аппаратура», являющаяся лидером по производству трубопроводной арматуры, предлагает обратные клапаны высокого качества по доступной стоимости.

В ноябре 2018г. наша компания приняла участие в ежегодном конгрессе по нефтехимии и нефтепереработке PRC Russia&CIS. Более 200 представителей из России и СНГ собрались в Москве для обсуждения насущных вопросов развития отрасли. На тематической выставке мы продемонстрировали нашу новую конструкторскую разработку – дисковый затвор с тройным эксцентриситетом АПА.3Х. Учитывая потребности рынка, наши специалисты создали уникальную…

Фланцевый сетчатый фильтр — это обязательный узел для транспортирующих трубопроводов и для множества технологических трубных систем. Он предназначен: для очистки жидких и газообразных технологических сред в замкнутых системах отопления, охлаждения, подогрева; для первичной механической фильтрации природных вод из колодцев, артезианских источников, рек, озер и прудов с обеспечением первичной очистки перед подачей воды в высокотехнологичные очистные…

Запорно-регулирующий вентиль — это арматура трубопроводной системы, предназначенная для регулировки потока рабочей жидкости вплоть до полного перекрытия подачи. Такие устройства действуют в сетях водопровода, газоснабжения и радиаторного отопления. Вентили или клапаны (более современное название) ввиду простоты и надежности конструкции широко распространены во всех сферах хозяйствования, промышленности и в быту. Они используются для работы как с…

Сегментные клапаны используют в различных системах для полного контроля и наиболее точного регулирования давления в потоках газа, пара, нефти и других вязких химических жидкостей. В случаях изменения условий в потоке, они обеспечивают выполнение таких функций, как пропуск, остановку и регулировку. Клапан с шаровым сегментом представляет собой устройство, изготовленное из нержавеющей стали с применением специального материала…

Обратный клапан

Содержимое трубопровода должно перемещаться строго в определенном направлении. Этот процесс можно сравнить с движением крови в организме: за однонаправленность тока крови отвечают клапаны в сердце и венах. А в трубопроводах для этой цели ставят специальные устройства — обратные клапаны. Однако установка такого элемента не является обязательной на 100%. Чтобы принять правильное решение — монтировать его или нет — стоит познакомиться с принципом работы устройства, достоинствах и недостатках, сферах использования.

Клапан обратный 1/2″ (латунный золотник) VALTEC
Клапан обратный 3/4″ (латунный золотник) VALTEC
Клапан обратный 1″ (латунный золотник) VALTEC
Клапан обратный 1/2″ VALTEC
Клапан обратный 3/4″ VALTEC
Клапан обратный 1″ VALTEC
Клапан обратный 1 1/4″ VALTEC
Клапан обратный 1 1/2″ VALTEC

Как устроен обратный клапан

Конструкция обратного клапана незамысловата. Главная его часть — металлический или пластиковый затвор/захлопка. В быту распространены модели с дисковыми и сферическими формами затвора. Затвор располагается в корпусе без всякого крепления либо его поддерживает вал или пружина. Для герметичности закрытия в местах контакта затвора с корпусом («седла») предусмотрены уплотнители из металла, пластика или резины.

Рассмотрим принцип работы обратного клапана на примере простых конструкций с возвратной пружиной и дисковидной створкой (рис 1).

Когда движения рабочей среды нет, запирающие элементы прижаты к выступающим элементам корпуса («седлам»). Прижатие происходит благодаря пружине либо за счет собственного веса затвора (для моделей без пружины).

Открытие клапана не требует поворотов рукоятки (как, например, у вентилей или шаровых кранов). Как только рабочая среда придет в движение, она начнет давить на запорный элемент и оттолкнет его от «седла».

Если ток по трубопроводу прекратится, затвор снова подтянется к уплотняющим элементам пружиной или силой тяжести. Ток в несанкционированном направлении еще больше прижмет запирающий элемент к «седлу». Таким образом, без рукояток и приводов, обеспечивается автоматическое срабатывание обратной арматуры.

Зная конструкцию и принцип действия, легко понять, почему клапаны без пружин чувствительны к положению, в котором устанавливаются. Ведь закрывание затворного элемента происходит только под силой тяжести. Строго горизонтальное или вертикальное положение сделает захлопывание такого затвора герметичным. Для пружинных моделей угол установки не так критичен.

Виды обратных клапанов и основные технические характеристики

Обратную арматуру классифицирует по множеству критериев. Вот некоторые из них:

  1. Материал корпуса: титан, чугун, сталь, бронза, латунь, пластик. Первые четыре вида обычно применяют в промышленных системах. Типичный материал бытового обратного клапана — латунь. Обратный клапан из пластика получает популярность в полипропиленовых трубопроводах с температурой транспортируемой среды до 950С.
  2. Материал запорного элемента и седла. Обратный клапан с металлическим седлом и запорным элементом стоит дороже. Если для этих деталей обратного клапана использован пластик, то гидроудары, резкие захлопывания затвора с ударом о седло иногда приводят к растрескиванию пластика и разгерметизации. Для высокотемпературных сред предпочтительней металлическая арматура. Но для бытовых сетей обратный клапан на воду и отопление нередко бывает с пластиковыми деталями.
  3. Форма затворного элемента. Массовому потребителю хорошо знакомы обратные клапаны с шаром, золотниковой «тарелкой» или диском. На насосных станциях и в системах транспортировки промышленных сред востребованы двухстворчатые обратные клапаны. Затвор в них выполнен в виде двух полукруглых фрагментов.
  4. Вид возвратного механизма. Для возвращения затвора в закрытое состояние устройство может оснащаться пружиной. Этот тонкий движущийся элемент с минимальной жесткостью — самая уязвимая часть конструкции, особенно в загрязненной среде. Однако пружинный обратный клапан прост в монтаже, недорог, поэтому широко используется в системах водо- и теплоснабжения на трубах с небольшим диаметром. Есть модели, где затвор поворачивается на шарнирах под действием давления среды и силы тяжести. Поворотный обратный клапан (дисковый, двухстворчатый, створчатый) нетребователен к качеству среды, не вносит большого гидравлического сопротивления. Традиционные места его установки — трубы с большим диаметром (например, канализационные).
  5. Типы соединения (рис 2). Муфтовый обратный клапан — самое распространенное решение для монтажа в домашний трубопровод. Его крепят с помощью резьбы, предварительно уплотнив фум-лентой. Фланцевые обратные клапаны, межфланцевые и приварные в быту встречаются редко. Их ставят в места, где идет интенсивная транспортировка сред в промышленных масштабах.
  6. Наличие противоударного механизма. На трубах с диаметром более 40 см удары затвора могут оказать серьезное воздействие на целостность системы. В таком случае предпочтительны обратные клапаны с демпфером. Захлопка с демпфирующим грузом или гидравлическим устройством опускается более плавно и мягко, не создавая лишних поводов для гидравлического удара.
  7. Назначение. В магазинах покупатели редко просят обратный клапан «пружинный» или «демпферный». Чаще обозначают лишь сферу использования: для насоса, для канализации, на воду, на вентиляцию, для отопления и др. Но этот критерий слишком общий и нуждается в уточнениях по другим параметрам.

В паспорте изделия обычно обозначаются:

  • номинальный диаметр (DN) и давление (PN),
  • диапазон рабочих температур,
  • параметры сопротивления току рабочей среды,
  • перепады давлений, при которых клапан начинает открываться и закрываться.

Эти технические характеристики универсальны для любой модели, будь то крошечные 15-миллиметровые экземпляры пружинной серии или фланцевые гиганты весом до полутонны.

Нужен ли обратный клапан, его плюсы и минусы

Большинство специалистов сходятся во мнении, что обратная арматура нужна, если:

  1. Оборудуется система водозабора с использованием насоса. Обратный клапан на насос характеризуется высокой пропускной способностью: он не должен создавать значительных дополнительных нагрузок на двигатель. Установка клапана препятствует стеканию воды обратно в колодец или скважину. Благодаря ему в трубопроводе всегда есть вода. И после включения насосной станции не придется ждать, пока она из источника дойдет к месту расходования.
  2. В квартире установлен бойлер. Обратный клапан для водонагревателя препятствует утечке горячей воды к соседям.
  3. Есть прибор учета воды. Счетчик с обратным клапаном не «скрутится» в обратном направлении. Не зря такой клапан часто встроен в саму конструкцию прибора. Однако этот элемент не очень надежен, поэтому после счетчиков клапан ставят отдельно. Часто в квартирах давление в трубах с холодной и горячей водой разное. Клапан должен предотвратить эффект «передавливания».

Распространенные дефекты монтажа канализационной системы приводят к тому, что без надежных обратных клапанов жилье (особенно первые этажи) подвергается риску затопления неприятными субстанциями.

В то же время клапаны критикуют за то, что они создают повышенное гидравлическое сопротивление. Особенно это касается пружинных конструкций. Второй важный недостаток касается уже мембранных механизмов без пружин: при резком закрытии повышается риск гидравлического удара, а система быстрее изнашивается. Сгладить этот недостаток призваны инженерные решения с наклонными затворами и амортизаторами.

Как выбрать обратный клапан: несколько полезных советов

Каждая система имеет свои нюансы, но и модификаций клапанов разработано достаточно, чтобы сделать наиболее точный выбор с учетом технических характеристик и особенностей конструкции клапана.

В системах с чистой водой даже простые механизмы с затвором-сферой или диском на пружине прослужат не один год.

В загрязненных средах, в отопительных системах с металлическим трубопроводом, лучше проявляют себя модели с поворотным затвором.

Некоторые сантехники называют обратный клапан «абсолютным злом», предпочитая другие виды защитной арматуры. Однако если есть сомнения в идеальной сбалансированности системы, в соблюдении всех норм монтажа, то не стоит пренебрегать этим простым и эффективным устройством.

Типы обратного клапана и их установка

Обратный клапан – это обязательный элемент, который устанавливается в автономных водопроводных системах. Он имеет много разных конструкций, но все они выполняют одну и ту же функцию – способствуют движению воды в правильном направлении по трубопроводу.

Такой клапан незаменим при возникновении нештатных ситуаций, так как защищает всю систему от их последствий, благодаря своевременному автоматическому срабатыванию. Наиболее частой проблемой является гидравлический удар или выход из строя насоса. В такой ситуации обратный клапан предотвращает слив воды обратно в скважину, что может спровоцировать полную поломку насоса.

Обратный клапан устанавливается в многоквартирных домах с разделенной подачей горячей и холодной воды; при использовании водонагревателей, в автономных системах отопления частных домов; в глубинных насосах, используемых в скважинах.

Типы обратного клапана

Разнообразие обратных клапанов большое количество, перечислим основные из них:

  • Дисковый. Данный вид клапана широкое распространение получил в сфере отопления и водоснабжения, благодаря небольшой стоимости и простому монтажу. Он отлично подходит для сжатого воздуха, воды или любых, неагрессивных жидкостей. Такой клапан способен обеспечить надежную герметичность, благодаря использованию уплотнительной прокладки. Сам клапан изготавливается из нержавеющей стали или латуни, что повышает его надежность. Среди главных преимуществ можно выделить небольшую цену, компактность, нетребовательность к постоянному обслуживанию;
  • Подъемный. Обладает высокой прочностью и надежностью. Такой клапан неприхотлив при монтаже и проведении ремонтных работ. Может быть использован в суровой рабочей среде. Свою популярность подъемный клапан получил благодаря невысокой стоимости, долговечности и высокой плотности закрытия. Чаще всего они используются на крупных предприятиях или в котельных. Отлично подходят для теплопроводов со сжатым воздухом или паром. Чаще всего затвор такого клапана дополняется пружиной, которые можно установить в любом положении благодаря неприхотливости при монтаже. Такие клапаны обычно изготавливаются из чугуна, бронзы или же нержавеющей стали;
  • Шаровый. Обладает большой прочностью и пропускной способностью, обеспечивает высокую плотность закрытия. Можно использовать в любой рабочей среде. Обычно применяются на трубах с холодной водой, неоднородной или вязкой жидкостью. Такой вид клапана устанавливается на вертикальных, при идущем снизу вверх потоке, или горизонтальных трубопроводах. В роли главного элемента выступает обрезиненный чугунный шарик, который удерживается в закрытом положении, благодаря силе тяжести. Корпус также изготавливается из чугуна. Главными преимуществами являются: отсутствие трущихся систем, что снижает вероятность поломки и легкость в проведении ремонтных работ из-за наличия съемной крышки;
  • Поворотный. Главным отличием такого клапана является достаточно высокая пропускная способность и повышенная надежность. Обычно он устанавливается в тепловых пунктах, котельных или других промышленных предприятиях. Неприхотлив и легко поддается ремонту или замене. Может быть установлен, как на горизонтальных трубопроводах, так и на вертикальных с потоком, идущим снизу вверх. Сила тяжести позволяет удерживать затвор в закрытом положении, что увеличивает герметичность. Корпус клапана может быть изготовлен из стали, бронзы или чугуна.

К выбору типа обратного клапана нужно отнестись очень внимательно, ведь именно от него может зависеть надежность всей системы.

Метод установки

Установка обратного клапана должна осуществляться с соблюдением ряда правил:

  • нужно обязательно учитывать поток воды. Для предотвращения ошибки на изделии рекомендуется оставить пометку (стрелку), которая укажет верное направление;
  • на клапан не должно оказывать дополнительное давление другими элементами, присутствующими в системе;
  • рекомендуется перед установкой клапана поставить сетку, которая осуществит грубую очистку жидкости. С ее помощью можно предотвратить попадание нежелательных частичек в запорный механизм, которые могут вывести его из строя, нарушив герметичность.

Чтобы уплотнить соединение, можно воспользоваться прокладками из паронита, но нужно учесть, что они могут уменьшить диаметр отверстия, через которое проходит вода. Из-за этого интенсивность гидравлического давления, которое оказывает клапан, может возрасти.

Обратный клапан в обязательном порядке должен устанавливаться в системах водоснабжения. С помощью такого недорогого устройства можно улучшить работу всей системы, а также предотвратить появление нежелательных ситуаций, устранение которых требует больших затрат.

Заказать консультацию

Какие бывают виды обратных клапанов и как их применяют?

Какие бывают виды обратных клапанов и как их применяют?

Обратные клапаны — специальные защитные устройства, применяемые для того, чтобы в инженерных трубопроводах не менялось направление передвижения рабочей среды, а также на случай всевозможных аварий, протечек, перепадов давления и иных неприятных ситуаций. Обратные клапаны бывают различных видов, в зависимости от их предназначения, материала и производителя. Линейный ряд элементов трубопровода может включать поворотные, подъёмные, шаровые, плунжерные типы. Механизм как правило производится из чугуна, бронзы, стали и иных материалов, но и не исключаются и производенные изделий из пластика. Есть и запорная арматура, которая может быть дисковой или шаровой, а также варьироваться по типу запорного механизма. Металлический корпус имеет и более простые детали, которые монтируются повсеместно. Выбор клапанов в супермаркетах и на рынке очень велик, и вы всегда сможете подобрать подходящий вариант для любой из трубных систем: водопроводной, тепловой, канализационной, вентиляционной.



Гарантия на обратные клапана

Гарантии защиты водопроводной и канализационной системы Установка обратного клапана в водопроводной системе обеспечивает поступление воды только в одном направлении. Если изменяется поток, то устройство закрывается и обратное течение не возникает. Чаще всего применяют клапан формата 150х150, который может выдержать давление до 10 кгс/см2 и температуру до +225оС. Такой механизм изготовляют из чугуна для крупных труб, и он весит порядка 81 кг. Достоинства фланцевой группы Самым распространённым защитным механизмом для трубопроводных систем считается обратный фланцевый клапан, в котором есть затвор, осуществляющий возвратно-поступательное движение. Такой поворотный механизм обеспечивает контроль за течением воды в рабочей среде. Устройство оснащено чугунным корпусом и крышкой, а пружины, диски и шток отлиты из цельной нержавеющей стали.

Сертификат на обратный клапан

Среди важных характеристик запорного устройства следует обозначить качественность, надёжность, функциональность и простоту, оно будет хорошо работать практически в любых условиях и в любой среде. Есть и модифицированное семейство, в котором присутствуют механизмы, предназначенные для разного давления, температуры, среды, может играть роль даже сечение трубы. Оборудование получило своё название благодаря методу крепления к трубам, и выделяют двухстворчатые и пружинные дисковые механизмы. Такого рода устройства заслуженно приобрели популярность, и во многом это связано с тем, что обратный клапан универсален и может быть установлен практически в любой функционирующей трубопроводной системе. Особенности поворотных запорных элементов В механизме обратного поворотного клапана имеется специальный затвор, способный обращаться вокруг оси. Такие клапаны могут быть как простыми, так и безударными. Если механизм простой, то его дисковая ось пребывает вне проходного сечения, а в безударном – в рабочей среде. Обычно такие изделия производятся как компактные и способные работать в грязной жидкости механизмы. Материалом как правило выступает бронза, латунь, титан, а также сталь очень высокого уровня качества, а уплотнение может быть пластмассовым или резиновым.

Обратные клапаны: их виды и предназначение

В трубопроводной системе жидкость или газ всегда движется в строго заданном направлении. Обратный ток нежелателен. Он приводит к гидроударам, повреждению и выходу из строя оборудования. Все это в полной мере относится к контурам холодильных установок. Потратьте 5 минут, чтобы узнать, как предотвратить аварийную ситуацию, как в этом поможет обратный клапан.

Предназначение запорной арматуры

В стандартном домашнем холодильнике устанавливается один испаритель. Его работа регулируется компрессором. В промышленных же модификациях, с несколькими камерами, работающими в разных режимах, может одновременно работать до десятка испарителей. Если в определенный момент времени компрессор отключается, возможны ситуации, при которых пары хладагента начнут перетекать к испарителям с минимальной температурой. Неизбежное следствие — поломка  и дорогостоящий ремонт. Чтобы это не происходило, необходимо установить клапан на трубопроводе всасывания сразу за испарителями с более низкой температурой. Если это сделать, они не будут заполняться жидкостью. Компрессор не выйдет из строя из-за гидроудара при следующем запуске. Для чего нужен обратный клапан на жидкостных магистралях? Если система управляется реле низкого давления, то запорная арматура разделяет реле и компрессор. Во время остановок последнего хладагент не будет из магистрали нагнетания перетекать в магистраль всасывания. Если же клапан будет находиться между конденсатором и нагнетательной магистралью, компрессор будет значительно быстрее и проще запускаться, так как не будет заполняться его всасывающая полость.

Обратные клапаны: виды и технические характеристики

Для запорной арматуры разработано множество классификаторов. Ее разделяют по ряду параметров

Материал корпуса

Наиболее востребованные материалы — чугун, бронза, нержавеющая сталь, титан, латунь, ПВХ. В трубопроводах промышленного назначения не рекомендуется использовать пластик. Это же относится к обратным клапанам холодильных установок значительной мощности, в частности, работающим с аммиаком в качестве хладагента. Здесь самый лучший материал — сталь. ПВХ можно применять, если речь идет о перекачке воды, иных сред, не горючих и взрывобезопасных.

Материал запорного элемента и седла

Если по трубопроводу перекачиваются среды с высокой температурой, для изготовления запорного элемента применяется только сталь. Обратный клапан для холодильного оборудования бытового назначения может быть из различных видов пластика. Модификации, изготовленные из металла, имеют более высокую стоимость. И его не рекомендуется совмещать с пластиковым корпусом. При гидроударах затвор будет резко ударяться о седло, основа достаточно быстро выйдет из строя. Неизбежно последует разгерметизация и протечки.

Тип запирающего элемента

Принцип работы обратного клапана предполагает применение следующих типов запирающего элемента:
  • Подъемный. Внутренний просвет перекрывается своеобразной тарелкой. Если жидкость движется в основном направлении, перегородка поднята. Если же напор снижается ниже определенного минимума, либо перекачиваемая среда движется в обратном направлении, тарелка опускается и перекрывает рабочий просвет.
  • Поворотный. Внутренняя перегородка представляет собой одну или две створки. Если напор упал, пошел обратный ток жидкости, под действием пружины внутреннее пространство трубы перекрывается.
  • Шаровой. Перекрывающая перегородка имеет форму шара. В стандартном состоянии под напором потока жидкости или иной субстанции ее отживает от седла. Если же работа трубопровода по разным причинам нарушается, под действием обратной пружины он опять прижимается к седлу. Рабочий просвет полностью перекрывается.
  • Межфланцевый. В дисковых модификациях тарелка в стандартном состоянии поднимается вдоль оси потока. Потребителям предлагаются и двухстворчатые вариации. Они при движении жидкости складываются навстречу друг другу. Сопротивление потоку при этом практически отсутствует.

Вид возвратного механизма

В большинстве случаев обратный клапан оснащается прижимной пружиной. Именно она возвращает перекрывающий элемент на место в случае аварийной ситуации. Пружины – самый уязвимый элемент всей конструкции. Если по трубопроводу перекачивается загрязненная среда, содержащая химически активные компоненты, она очень быстро выходит из строя. Причина широкого распространения пружинного механизма — простота монтажа обратного клапана и низкая цена. В основном его применяют в трубопроводах с небольшим диаметром, предназначенных для воды, простых сред без твердых примесей. В более сложных модификациях для поворота затвора применяются шарниры. Под давлением среды и силы тяжести они приходят в действие. Преимущество запорной арматуры на шарнирах — нетребовательность к качеству перекачиваемой среды. К тому же механизм не создает сколь-нибудь значимое гидравлическое сопротивление. Чаще всего клапаны шарнирного типа применяются на трубопроводах большого диаметра.

Способ крепления в системе

Как установить обратный клапан? Для присоединения его к трубопроводу используют:
  • Резьбовые муфты в сочетании с ФУМ-лентой. Соединение не считается надежным. Его применяют в достаточно простых системах, в том числе бытовых.
  • Фланцы. Этот метод востребован на ответственных трубопроводах, в частности, из чугуна. В отдельных случаях клапан с обеих сторон окружен фланцами. Между собой их стягивают сквозными шпильками.
  • Сварка. Вариант не всегда применим, особенно в сложных условиях. К тому же могут возникнуть проблемы при соединении деталей из разных материалов. Это нужно учитывать, выбирая, как подключить обратный клапан.

Наличию противоударного механизма

На трубопроводах значительного диаметра в случае обратного тока перекачиваемой среды перекрывающий затвор с силой ударяется о седло. Если ситуация повторяется регулярно, вся система испытывает значительные нагрузки. Рано или поздно она начинает разрушаться. Снизить негативное воздействие от ударов помогает демпфер или демпфирующий груз. При его наличии затвор опускается плавно. Вероятность гидравлического удара и разрушения трубопровода сводится к минимуму.

На что нужно обращать внимание при покупке

При выборе обратного клапана для конкретных целей необходимо проверять такие данные, как:
  • Номинальное давление и диаметр. Первое значение маркируется PN, второе — DN.
  • Рабочая температура перекачиваемой среды (минимум и максимум).
  • Сопротивление току перекачиваемой жидкости или прочей среды.
  • Давление, при котором клапан срабатывает и на открывание, и на закрывание.
Эти параметры актуальны вне зависимости от принципа действия обратного клапана, места размещения и предполагаемого использования. Еще одно обязательное условие — в процессе хранения, транспортировки на внутренние поверхности не должны попадать пыль и прочие загрязнения. В противном случае при эксплуатации они не позволят затвору полностью открыться или закрыться.

Что такое обратный клапан? Узнайте о типах и деталях обратных клапанов

Что такое обратный клапан?

Клапан, который используется для предотвращения обратного потока в системе трубопроводов, известен как обратный клапан. Он также известен как обратный клапан или NRV. Давление жидкости, проходящей через трубопровод, открывает клапан, в то время как любое изменение направления потока закрывает клапан.

Обеспечивает полный беспрепятственный поток и автоматически закрывается при понижении давления. Точная операция будет зависеть от механизма клапана.

Детали обратного клапана

Состоит из корпуса, крышки, диска, шарнирного пальца и седла. На изображении ниже вы можете увидеть детали клапана.

Изображение- TROUVAY & CAUVIN

Типы клапанов

Тип диска определяет тип клапана. Наиболее распространенные типы обратных клапанов —

.
  • Тип качания.
  • Тип подъемника
  • Тип с двумя пластинами
  • Запорный обратный клапан

Давайте узнаем о каждом из них.

Поворотный обратный клапан

Изображение — Справочник Министерства энергетики США

Диск в клапане поворотного типа не управляется, когда он полностью открывается или закрывается. Этот клапан работает, когда в линии есть поток, и полностью закрывается, когда поток отсутствует. Турбулентность и перепад давления в клапане очень низкие. Конструкция диска и седла может быть металл-металл или металл-композит.

Угол между сиденьем и вертикальной плоскостью известен как угол сиденья и варьируется от 0 до 45 градусов.Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов. Большие углы седла уменьшают ход диска, что приводит к быстрому закрытию, что сводит к минимуму возможность гидроудара. Вертикальное сиденье имеет угол 0 градусов.

Клапан поворотного типа обеспечивает полный, беспрепятственный поток и автоматически закрывается при понижении давления. Обычно устанавливается в сочетании с задвижками, поскольку они обеспечивают относительно свободный поток.

Базовый клапан поворотного типа состоит из корпуса клапана, крышки и диска, который соединен с шарниром.

Обратный клапан с наклонным диском

Изображение — Справочник Министерства энергетики США

Клапан с поворотным диском призван преодолеть некоторые недостатки обычных клапанов поворотного типа. Конструкция поворотного диска позволяет клапану полностью открываться и оставаться устойчивым при более низких расходах и быстро закрываться при прекращении подачи.

Куполообразный диск плавает в потоке и поток жидкости как на нижней, так и на верхней поверхности диска. Поскольку диск подпружинен, когда давление прямого потока уменьшается, сила пружины помогает клапану быстро закрыться.На изображении выше вы можете увидеть поток из клапана.

Клапан

с наклонным диском доступен в вафельном исполнении и с выступом.

Подъемник шарового и пробкового типа NRV

Конструкция сиденья лифта Обратный клапан похож на клапан Земного шара. В качестве диска обычно используется поршень или шар.

Подъемные обратные клапаны

особенно подходят для работы с высоким давлением, когда скорость потока высока. Диск идеально устанавливается на сиденье с полным контактом.Они подходят для установки в горизонтальных или вертикальных трубопроводах с восходящим потоком.

Когда поток входит ниже седла, диск поднимается из седла под давлением восходящего потока. Когда поток останавливается или меняет направление, противоток и сила тяжести заставляют диск опускаться на седло. Обычно используется в системах трубопроводов, в которых в качестве регулирующего клапана используются шаровые краны.

Здесь вы можете увидеть запорный или поршневой клапан и обратный клапан шарового типа. Эти клапаны обладают превосходными характеристиками герметичности по сравнению с поворотными обратными клапанами.

В некоторых конструкциях заглушек используется пружина для удержания диска в закрытом положении. Это гарантирует, что клапан пропускает жидкость только при достаточном давлении в направлении потока.

Шаровой кран очень прост, поскольку он просто работает по принципу силы тяжести. Когда в потоке имеется достаточное давление, он поднимает шар вверх, но когда давление снижается, шар скатывается вниз и закрывает отверстие.

Двойной пластинчатый / двухдисковый обратный клапан

Обратный клапан с двумя пластинами известен как обратный клапан-бабочка, обратные клапаны со складывающимся диском, двухдисковый обратный клапан или обратный клапан с разделенным диском.Как следует из названия, две половины диска движутся по направлению к центральной линии при прямом потоке, а при обратном потоке две половины открываются и опираются на седло, чтобы перекрыть поток (колебательное действие).

Использование двойного пластинчатого обратного клапана широко используется в жидкостях и газах низкого давления. Его легкая и компактная конструкция делает его предпочтительным выбором, когда важны пространство и удобство.

Он на 80–90% легче обычного обратного клапана с полным корпусом. Часто используется в системах, в которых используются дроссельные заслонки.Стоимость установки и обслуживания очень низкая по сравнению с другими типами.

Запорный обратный клапан

Изображение — Справочник Министерства энергетики США

Запорный обратный клапан

представляет собой комбинацию подъемного обратного клапана и проходного клапана. Его можно использовать как обратный клапан или как запорный (стопорный) клапан, например, шаровой клапан. Эти клапаны могут быть закрыты с помощью штока, который не соединен с диском клапана во время нормальной работы, и позволяет использовать эти клапаны как обычный NRV.

Однако, при необходимости, шток используется для удержания свободно плавающего диска напротив седла клапана, точно так же, как шаровой клапан. Эти клапаны доступны в тройниковом, звездообразном и угловом исполнении. Клапаны поворотного и поршневого типа обычно используются в качестве запорных обратных клапанов.

Применение обратного клапана (NRV)

Обратные клапаны (обратный клапан) используются в системе трубопроводов для предотвращения обратного потока. Линия нагнетания вращающегося оборудования, такого как насос и компрессор, всегда оснащена обратным клапаном для предотвращения обратного потока.

Преимущества и недостатки

Угадайте, почему я не упомянул о преимуществах или недостатках обратного клапана?

Единственная функция обратного клапана — предотвращение обратного потока. Нет лучшей альтернативы. Да, вы можете выбрать лучший NRV из различных доступных типов, которые вы изучили, но вы не можете дополнить обратный клапан другим клапаном.

Нажмите здесь, чтобы узнать о других типах клапанов

Плюсы и минусы двух типов обратных клапанов

Обратный клапан является одним из самых важных клапанов в системах перекачки воды и сточных вод.Его цель — автоматически открываться во время работы насосов и возвращаться в закрытое положение для предотвращения обратного потока, когда насосы не работают. Эти клапаны помогают минимизировать потребление энергии и защищают насосную систему от скачков давления и повреждений из-за обратного потока.

Выбор обратных клапанов для технологического процесса похож на выбор оборудования для новых шкафов. Как только вы выберете ручку или ручку, вам нужно будет рассмотреть множество стилей, цветов и цен.То же и с обратными клапанами. Совершенно ясно, что процесс, над которым вы работаете, требует обратного клапана, но какой именно? Каждый тип обратного клапана предназначен для удовлетворения определенной потребности. Вот плюсы и минусы двух разных стилей обратных клапанов: подъемный и поворотный.

Подъемные обратные клапаны
Подъемные обратные клапаны

обычно используются в высотных зданиях, на промышленных предприятиях и электростанциях, а также в системах водоснабжения и водоотведения. Они не имеют внешних движущихся частей и известны своей экономичностью и надежностью.Со временем эти типы клапанов могут потребовать больших затрат энергии, поскольку диск остается в потоке во время работы.

Бесшумный обратный клапан

Бесшумные обратные клапаны известны своим бесшумным закрытием. Поток толкает диск, чтобы обеспечить прямой поток. Когда насос остановлен, пружина сжатия толкает диск в седло до того, как поток изменится на противоположное, отсюда и бесшумное закрытие.

Этот тип обратного клапана чаще всего используется в системах с чистой водой с высоким напором.

Обратные клапаны с форсункой

очень похожи на бесшумный обратный клапан, предназначены для высокого давления, промышленного и энергетического применения.

Шаровой обратный клапан

Шаровые обратные клапаны

обычно используются в системах водоснабжения и водоотведения. Они очень просты в эксплуатации, а также компактны и экономичны. Эти клапаны оснащены шариком с резиновым покрытием, который перемещается в седло и выходит из него при движении потока вперед и назад.

Поскольку шар должен пройти долгий путь при отключении насоса, эти клапаны имеют высокую тенденцию к захлопыванию при высоком напоре.

Поворотные обратные клапаны

Гидравлические обратные клапаны, безусловно, являются одними из наиболее распространенных обратных клапанов, используемых в системах перекачки воды и сточных вод. Они легко доступны и относительно невысоки. Они также автоматические, не требуют внешнего источника энергии и руководствуются только направлением потока.

Эти клапаны могут иметь несколько различных конфигураций и работать одинаково.

Двойной диск

Этот обратный клапан имеет вафельную конструкцию и два диска D-образной формы, которые поворачиваются в сторону, когда поток входит в клапан. Обладает хорошими противозадирными характеристиками, но не рекомендуется для сточных вод. Он также подвержен вибрации и износу.

Традиционный поворотный чек

Это все знают, правда? Это определенно самый распространенный обратный клапан в системах водоснабжения и канализации. Этот тип клапана обычно имеет металлические или упругие седла и угол поворота 60-90 градусов. Однако этот клапан имеет тенденцию хлопать из-за большого хода, трения в набивке и инерции диска.

Иногда используются воздушные подушки, чтобы уменьшить удары. Хотя некоторые считают, что рычаг и пружина — лучший аксессуар, поскольку они позволяют клапану закрываться быстрее.

Обратный клапан с наклонным диском

Разница между обратным клапаном с наклонным диском и традиционным поворотным обратным клапаном заключается в том, что поток может проходить с обеих сторон диска. Благодаря этому он обеспечивает чрезвычайно низкие потери напора.

Этот клапан не рекомендуется для сточных вод, поскольку штифты, выступающие в потоке, имеют тенденцию собирать мусор. Для этого клапана лучше всего подходят чистая вода или очищенные сточные воды.

У вас есть обратный клапан подходящего типа для вашего применения? Что может быть лучше? Всегда обсуждайте изменения в вашей насосной системе с инженером, который хорошо разбирается во всех типах обратных клапанов. Они могут помочь вам найти клапан, который будет меньше хлопать или даже будет более энергоэффективным.

Не уверены, стоит ли менять обратные клапаны? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам в Висконсине, Миннесоте, Иллинойсе и Верхнем Мичигане.

Типы обратных клапанов, конструкция, применение и преимущества

Обратные клапаны предназначены для пропускания потока в одном направлении с минимальным сопротивлением и предотвращения обратного или обратного потока с минимальной утечкой. Основными типами используемых обратных клапанов являются проверка подъема тройникового типа, проверка поворота, проверка наклонного диска, проверка подъема звезды и шаровой клапан, показанные на рис. От A до E соответственно.


Конструкция обратного клапана

Базовый обратный клапан состоит из корпуса клапана, крышки или крышки и диска, который прикреплен к шарниру и отклоняется от седла клапана, чтобы позволить жидкости течь в прямом направлении, как в проверке с поворотным или наклонным диском. клапан, и возвращается в седло клапана, когда поток на входе прекращается.Таким образом предотвращается обратный поток. В обратных клапанах со складывающимся диском диск состоит из двух половин, прикрепленных посередине. Две половины складываются назад, когда начинается поток вверх по потоку. Приводимые в действие пружиной, две половины быстро закрывают путь потока, когда поток вверх по потоку прекращается. В случае подъемно-обратных клапанов диск имеет форму поршня, который перемещается из пути потока восходящим потоком и возвращается к седлу клапана под действием силы тяжести, чтобы остановить обратный поток. Шаровые обратные клапаны имеют диск в виде шара.Обратные клапаны доступны в размерах от NPS ¹⁄₄ (DN 6) до NPS 72 (DN 1800). Могут быть доступны другие размеры в соответствии с конкретными требованиями к размеру. В зависимости от требований к конструкции трубопроводной системы обратный клапан может иметь концы под сварку встык, муфту, резьбовые или фланцевые концы.

Преимущества обратных клапанов

Они самоприводятся и не требуют внешних средств для приведения клапана в действие для открытия или закрытия. Они быстро действуют.

Недостатки обратных клапанов

Ниже перечислены некоторые из недостатков, которые приписываются обратным клапанам:

1.Поскольку все движущиеся части закрыты, трудно определить, открыт или закрыт клапан. Кроме того, невозможно оценить состояние внутренних частей.

2. У каждого типа обратного клапана есть ограничения на конфигурацию установки.

3. Тарелка клапана может заедать в открытом положении.

Типы обратных клапанов

Поворотный обратный клапан
Рис. A: Поворотный обратный клапан

В поворотных обратных клапанах диск не управляется, когда он перемещается в полностью открытое или полностью закрытое положение.Доступно множество различных конструкций дисков и седел для удовлетворения требований различных областей применения. Поворотные обратные клапаны с мягким седлом обеспечивают улучшенную герметичность по сравнению с посадочными поверхностями металл-металл. Комбинированные седла, состоящие из металлического седла с упругой вставкой, также обеспечивают лучшую герметичность. Угол посадки, угол между сиденьем и вертикальной плоскостью, может варьироваться от 0 до 45 градусов. Вертикальные сиденья имеют угол 0. Большие углы седла уменьшают ход диска, что приводит к быстрому закрытию, что сводит к минимуму возможность гидроудара.Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов.

Подъемный обратный клапан

Подъемные обратные клапаны особенно подходят для работы с высоким давлением, когда скорость потока высока. В обратных клапанах с подъемным механизмом поршневой диск точно направляется за счет длительного контакта и плотной скользящей посадки с идеально отцентрованной передней крышкой. Стенки поршня и торпедо примерно одинаковой толщины. Большие паровые рубашки расположены снаружи переднего бачка и внутри поршня, чтобы исключить заедание из-за дифференциального расширения.Кольцо седла имеет цилиндрическую конструкцию тяжелого равномерного поперечного сечения. Обычно он ввинчивается и приваривается. Отверстие для потока имеет полный размер порта. См. Рис. А и Г.

Рис. B: Подъемный обратный клапан

Конструкция седла обратного клапана аналогична шаровому клапану. Диск обычно имеет форму поршня или шара. Обратные клапаны с шаровой опорой используются при работе с высоковязкими жидкостями. Эти клапаны обладают превосходными характеристиками герметичности по сравнению с поворотными обратными клапанами.

Рис. G: Обратный клапан подъема со звездообразной диаграммой направленности
Подъемные обратные клапаны поршневого типа имеют тенденцию заклинивать в открытом положении, когда рабочая жидкость имеет осадок над поршнем. Обратные клапаны с большим подъемом снабжены уравнительной линией между камерой над диском и выходной стороной клапана.
Обратный клапан с наклонным диском
Рис.C: Обратный клапан с поворотным диском

Обратный клапан с поворотным диском призван преодолеть некоторые недостатки, присущие обычным поворотным обратным клапанам. Комбинация конструктивных особенностей позволяет клапану полностью открываться и оставаться устойчивым при более низких скоростях потока и быстро закрываться при прекращении прямого потока. Куполообразный диск плавает в потоке с жидкостью как на нижней, так и на верхней поверхности, таким образом, он имеет минимальный эффект рывка. Он хорошо работает в пульсирующих, турбулентных и высокоскоростных потоках.Эти свойства увеличивают подъем клапана и снижают индуцированные потоком динамические нагрузки на систему трубопроводов. См. Рис. C.

Обратные клапаны со складывающимся диском
Рис. D: Обратный клапан со складывающимся диском

Этот клапан также называют двухдисковым обратным клапаном или двухдисковым обратным клапаном. См. Рис. D. Он изготавливается в виде пластинчатого корпуса и доступен с мягкими или жесткими седлами. Он очень популярен в системах с жидкостями и газами низкого давления.Его легкая и компактная конструкция делает его предпочтительным обратным клапаном, когда важны пространство и удобство.

Вертикальный или продольный обратный клапан

Эти клапаны доступны в двух конфигурациях: , проходной шаровой обратный клапан и полностью направляемый диск с мягким или твердым седлом. Прямоточные шаровые обратные клапаны могут использоваться как в вертикальном, так и в горизонтальном исполнении. Встроенные обратные клапаны с полностью направляемым диском должны иметь подпружиненное закрытие при использовании в горизонтальных линиях.В вертикальных линиях расположенные в линию обратные клапаны с направляющими дисками могут иметь или не иметь подпружиненное закрытие. Пружинное закрытие не только помогает быстро закрыть клапан, но и сводит к минимуму возможность гидравлического удара, предотвращая реверсирование потока
.

Шаровой обратный клапан
Их можно использовать в приложениях с пульсирующими потоками, например, в нагнетательной линии поршневого компрессора. Благодаря компактному размеру они идеально подходят для использования в ограниченном пространстве.
Запорный обратный клапан

Запорный обратный клапан может использоваться как однонаправленный обратный клапан или как запорный (стопорный) клапан, например, запорный или шаровой клапан. При нормальной работе системы эти клапаны используются как обычные обратные клапаны; однако при необходимости эти клапаны можно закрыть с помощью винтового штока, который не прикреплен к диску клапана. Шток, когда он полностью закручен, прижимает свободно плавающий диск к седлу клапана, как в задвижке или шаровом клапане.Эти клапаны доступны в тройниковом, тройном, угловом и наклонном исполнении.

Рис. E: Проверка упора поворотного диска
Рис. F: Проверка упора со звездочкой

Обратные клапаны поворотно-поршневой конструкции с подъемными дисками обычно используются в качестве запорных обратных клапанов. См. Рис. E и F.

Рекомендации по применению

Сила тяжести играет важную роль в функционировании обратного клапана, поэтому всегда следует учитывать расположение и ориентацию обратного клапана. Подъемные и шаровые обратные клапаны всегда должны располагаться так, чтобы направление подъема было вертикальным. Ограничители поворота должны быть расположены так, чтобы диск всегда закрывался свободно и надежно под действием силы тяжести.


Скорость потока жидкости через клапан оказывает значительное влияние на срок службы обратного клапана. Размер клапана должен быть таким, чтобы скорость жидкости в нормальных условиях была достаточной для того, чтобы диск был полностью открыт и прижат до упора. Это сводит к минимуму дрожание диска, которое является основной причиной отказа клапана.Кроме того, обратный клапан не должен располагаться сразу после источника турбулентности, такого как насос, колено, регулирующий клапан или тройник.


Рекомендуется следовать рекомендациям производителя для обеспечения необходимого прямого участка трубы перед обратным клапаном. Некоторые производители рекомендуют длину прямого участка трубы до клапана с диаметром от 8 до 10. Иногда планировка и доступное пространство могут не соответствовать рекомендациям производителя. Необходимо оценить альтернативы и применить наиболее разумный и осуществимый подход.


Поворотный обратный клапан можно использовать на вертикальном участке трубы только при восходящем потоке. Кроме того, скорость потока и давление жидкости должны быть достаточными, чтобы преодолеть вес диска и повернуть его в полностью открытое положение. Проточные шаровые обратные клапаны подходят для использования в горизонтальных или вертикальных линиях.


Если предполагается, что поток пульсирует и мал, использование поворотного обратного клапана не рекомендуется.Из-за постоянных ударов поворотного диска о седло клапаны сильно повреждаются, и иногда поворотные диски могут расшататься.

Таблица 1: Применение обратных клапанов

В таблице 1 приведены предварительные рекомендации по выбору подходящего типа обратного клапана. Пользователь должен оценить особенности конкретного приложения, чтобы выбрать подходящий клапан для этого приложения.

Типичные области применения обратных клапанов

В таблице 1 приводится краткое описание различных типов обратных клапанов и их типичных применений.Предварительные рекомендации из этой таблицы могут быть использованы для определения подходящего обратного клапана для применения с учетом специфики применения.

Типы обратных клапанов (обратный клапан) NRV

Типы обратных клапанов (обратный клапан ): — Существует много видов обратных клапанов с различными конфигурациями корпуса. Далее следуют некоторые обычно используемые виды обратных клапанов.

1. Поворотный обратный клапан

В поворотных обратных клапанах диск не управляется, когда он перемещается в полностью открытое положение или в полностью закрытое положение.Доступны многие альтернативные конструкции дисков и седел для удовлетворения потребностей различных областей применения. Поворотные обратные клапаны с мягким седлом обеспечивают улучшенную герметичность по сравнению с посадочными поверхностями металл-металл. Комбинированные седла, состоящие из металлического седла с упругой вставкой, дополнительно обеспечивают более высокие характеристики герметичности. Угол посадки, угол между сиденьем и, следовательно, вертикальной плоскостью, может варьироваться от нуля до сорока пяти градусов. Вертикальные сиденья имеют нулевой угол. Большие углы сиденья сокращают ход диска, что приводит к быстрому закрытию, что сводит к минимуму вероятность громкого шума.Иногда углы сиденья находятся в диапазоне от пяти до семи градусов.

Типы обратных клапанов 1. Поворотный обратный клапан

2. Поднимите обратный клапан Обратные клапаны

разработаны специально для работы с высоким давлением там, где скорость потока высока. В обратных клапанах с подъемным механизмом поршневой диск точно преследует цель за счет длительного контакта и глубокого скольжения с непревзойденным целеуказателем. Стенки поршня и торпедо примерно одинаковой толщины. Гигантские паровые рубашки размещены снаружи кожуха приборной панели и внутри поршня, чтобы исключить торможение из-за дифференциального увеличения. Кольцо седла имеет цилиндрическую конструкцию со значительной однородностью в поперечном направлении. Обычно он ввинчивается и приваривается. Зазор потока равен размеру порта.

Конструкция седла обратного клапана сравнима с седлом шарового клапана. Диск обычно имеет тип поршня или шара. Обратные клапаны с шаровой опорой используются при работе с очень вязкими жидкостями.Эти обратные клапаны обладают превосходной герметичностью по сравнению с поворотными обратными клапанами.

Подъемные обратные клапаны поршневого типа имеют тенденцию заклинивать в открытом положении, когда рабочая жидкость оседает на верхней части поршня. Обратные клапаны с гигантским подъемом оснащены уравнительной линией между камерой наверху диска и, следовательно, стороной клапана ниже по потоку.

Типы обратных клапанов 2. Поднимите обратный клапан

3. Обратный клапан с наклонным диском

Обратный клапан с поворотным диском предназначен для преодоления ряда недостатков, присущих типичным поворотным обратным клапанам.Сочетание вариантов конструкции позволяет клапану полностью открываться и оставаться устойчивым при более низких скоростях потока и быстро закрываться при остановке прямого потока. Куполообразный диск плавает в потоке с жидкостью на каждом дне и наверху его поверхностей, поэтому его удар в баке минимален. Он хорошо работает в пульсирующих, турбулентных и высокоскоростных потоках. Эти свойства увеличивают подъем клапана и сокращают вызванные обратным потоком динамические массы в системе трубопроводов.

Типы обратных клапанов 3. Обратный клапан с наклонным диском

4.Обратные клапаны со складывающимся диском

Этот клапан дополнительно называется двухдисковым или двухдисковым обратным клапаном. Он изготавливается на заводе по схеме вафельного корпуса и бывает с мягкими или утомляющими сиденьями. Он чрезвычайно популярен при работе с жидкостями и газом при низком давлении. Его легкая и компактная конструкция делает его предпочтительным обратным клапаном, когда необходимы площадь и удобство.

Типы обратных клапанов 4. Обратные клапаны со складывающимся диском

5. Вертикальный или прямой обратный клапан

Эти клапаны предлагаются в 2-х конфигурациях: проходной шаровой обратный клапан. и полностью управляемый диск с мягкими или жесткими седлами.Проточные шаровые обратные клапаны будут использоваться в каждом вертикальная и горизонтальная линия. Полностью Встроенные обратные клапаны с направляющими дисками должны поставляться с подпружиненным закрытием, когда они используются в горизонтальные линии. В вертикальных линиях расположенные в линию обратные клапаны с направляющими дисками могут или не могут поставляться с пружинным усилителем закрытие. Пружинное закрытие не только помогает быстро закрыть клапан; сводит к минимуму вероятность громкого шума предотвращая реверсирование потока.

Их можно использовать в приложения, имеющие пульсирующий течет, как в нагнетательном трубопроводе поршневого компрессора.В результате их компактный размер, они идеально подходят для работы в труднодоступных местах. области.

Типы обратных клапанов 5. Вертикальный или проходной обратный клапан Типы обратных клапанов 5. Вертикальный или проходной обратный клапан

6. Запорный обратный клапан

Запорный обратный клапан будет использоваться либо как односторонний обратный клапан, либо как запорный (запорный) клапан типа задвижки или шарового клапана. При традиционной работе системы эти клапаны
используются в качестве повседневных обратных клапанов; но при необходимости эти клапаны могут быть закрыты с помощью винтового стержня, который не прикреплен к диску клапана.Шток, когда он полностью закручен, удерживает свободно плавающий диск напротив седла клапана, как в задвижке или шаровом клапане. Эти клапаны доступны в тройниковом, тройном, угловом и наклонном исполнении. Поворотно-поршневые обратные клапаны с подъемным диском обычно используются в качестве запорных обратных клапанов

. Типы обратных клапанов 6. Запорный обратный клапан Типы обратных клапанов 6. Запорный обратный клапан

Изображение предоставлено: — http://www.dezurik.com

Как правильно выбрать обратный клапан? Получите понимание!

Диск поворотный, обратные клапаны с наклонным седлом

Обратный клапан с наклонным седлом обеспечивает повышенную устойчивость к гидроударам.Клапан имеет положение вала с двойным эксцентриситетом, а также увеличенный угол посадки. Это приводит к более короткому ходу клапана, что сокращает время, необходимое для закрытия двери. Обратный клапан с наклонным седлом может быть установлен с дополнительным гидравлическим демпфером, который расположен на внутреннем основании корпуса клапана.

Рекомендуются гидравлические демпферы, особенно когда клапаны установлены на насосной станции, где требуется высокочастотное открытие и закрытие клапана. В этих условиях демпфер значительно защитит клапан от ускоренного износа внутренних движущихся частей.

Конструкция с наклонным седлом также позволяет этим клапанам уплотняться при более низком обратном давлении. Для получения более подробной информации, пожалуйста, ознакомьтесь с информацией о наших обратных клапанах с наклонным седлом.

Некоторые критерии выбора, которые следует учитывать при выборе обратных клапанов

Некоторые из вещей, которые вам, возможно, необходимо учитывать, — это совместимость с жидкостями, характеристики потока, потери напора, характеристики отсутствия захлопывания и общая стоимость владения. Для достижения оптимальной производительности, конечно, важно выбирать клапан с учетом характеристик каждой конкретной установки.

Жидкость

Все обратные клапаны предназначены для обработки воды и очищенных сточных вод, но обращение с неочищенными сточными водами / сточными водами может вызвать некоторые проблемы. При выборе клапана для этих жидкостей вам, вероятно, следует учитывать, как присутствие твердых частиц может потенциально повлиять на работу клапана.

Характеристики расхода

Если обратный клапан закрывается очень быстро, это может предотвратить захлопывание. Однако быстрое закрытие не защитит от скачков, вызванных запуском и остановом насосов.Если клапан открывается (и закрывается) быстро, расход внезапно изменится и возникнут скачки.

Потеря напора

Потери напора являются функцией скорости жидкости, а потери напора клапана зависят от условий потока в системе и внутренней поверхности клапана. Геометрия корпуса клапана и конструкция затвора определяют проходное сечение клапана и, таким образом, также влияют на потерю напора.

Рассматриваемая потеря напора представляет собой комбинацию статического напора (вызванного перепадом высот) и напора трения (вызванного внутренней частью труб и клапанов).Существует ряд формул для определения потери напора и номинальных характеристик клапанов, основанных на этом. Наиболее распространенным, вероятно, является коэффициент расхода количества воды, проходящей через клапан при определенном падении давления в течение определенного времени. Однако для сравнения лучшим выбором считается коэффициент сопротивления Kv.

Общая стоимость владения

Затраты на обратный клапан могут состоять не только из покупной цены. Для некоторых установок наиболее важными расходами могут быть покупка и установка, но в других случаях затраты на обслуживание или электроэнергию могут быть столь же или даже более важными.Поэтому при рассмотрении затрат в качестве критерия выбора обратного клапана следует учитывать общие затраты в течение срока службы клапана. Как правило, чем проще конструкция клапана, тем ниже требования к техническому обслуживанию.

Характеристики невзрывной нагрузки

Хлопок обратного клапана приводит к скачку давления в системе. Первый шаг процесса — остановка насосов и изменение направления потока. Это может вызвать обратный поток через клапан, прежде чем он перейдет в полностью закрытое положение.Затем обратный поток перекрывается, и изменение скорости потока превращает кинетическую энергию жидкости в давление.

Хлопок звучит так, как будто диск или шар от обратного клапана ударяется о седло и может издавать некоторый шум. Однако звук вызван не физическим закрытием, а звуковой волной, возникающей из-за скачка давления, растягивающего стенку трубы. Чтобы полностью избежать хлопка, обратный клапан должен закрываться до того, как может произойти обратная скорость. К сожалению, этого не происходит.Геометрия клапана определяет, сколько обратного потока будет происходить, поэтому чем быстрее клапан закрывается, тем меньше хлопков.

Поскольку поворотные обратные клапаны имеют диск в потоке, который помогает быстро закрывать, они обладают лучшими характеристиками защиты от захлопывания, но сегодня большинство насосов имеют преобразование частоты, что позволяет им регулировать время запуска и закрытия во избежание гидроудара.

Обратные клапаны можно устанавливать как горизонтально, так и вертикально. Удары могут быть более серьезной проблемой для вертикальных установок, так как вертикальный поток меняет направление на обратное быстрее, но вертикальная установка позволяет гравитации способствовать быстрому закрытию клапана.

Самые важные клапаны в вашей технологической системе

Обратные клапаны с центральным направлением и увеличивающим элементом на входе Контрольные клапаны, столь же важные, как и для производительности системы потока, часто не получают должного уважения, — сказал Ари Брегман, вице-президент и генеральный директор. , DFT, Inc., в недавней презентации VMA. Брегман напомнил участникам основы работы с обратным клапаном:

  • Они позволяют жидкости течь только в одном направлении.
  • Они предотвращают обратный поток или сифонирование.
  • Поддерживают давление в системе.
  • Они защищают другое оборудование, такое как насосы и резервуары.

ВИДЫ ОБРАТНЫХ КЛАПАНОВ И ПРИНАДЛЕЖНОСТЕЙ

Обратные клапаны бывают разных типов, в которых используются различные механизмы для блокировки обратного потока, включая диски, шары, поршни и другие формы. Поток может быть прямым, угловым или подъемным. У каждого типа обратного клапана есть свои преимущества. Обратные клапаны поворотного типа могут позволить очистить или осмотреть трубопровод с помощью скребка, который проходит через трубу.Другие лучше всего работают с вертикальными потоками. Некоторые из них подлежат прямому ремонту. Некоторые допускают потоки, содержащие твердые частицы или волокнистый материал.

Принадлежности

позволяют точно настроить работу клапана. Различные комбинации рычагов и противовесов, пружин, воздушных подушек или масляных дросселей могут помочь контролировать скорость закрытия клапана в соответствии с применением и предотвратить проблемы с хлопком клапана и гидроударами. Другие аксессуары, такие как индикаторы положения, предоставляют рабочую информацию. По словам Брегмана, во многих приложениях может быть хорошей идеей включить устройство обратной промывки для удаления любого мусора, который скапливается на дне клапана.

Клапан обратный поворотный

Обратный клапан осевого потока

Клапан обратный поворотный с воздушной подушкой

ПРАВИЛЬНЫЙ КЛАПАН ДЛЯ РАБОТЫ

Поскольку поток жидкости открывает обратный клапан, знание потока и его характеристик имеет решающее значение. Является ли жидкость жидкостью, газом или многофазной — с твердыми частицами в потоке жидкости или жидкостью в потоке газа? Какой будет нормальный объемный расход? Поток горизонтальный или вертикальный? Вверх или вниз? Какой будет температура и давление потока? Каковы физические свойства потока, такие как плотность и вязкость? Каковы химические свойства потока, такие как его pH и давление пара? Это едко? Это абразивно?

Эти характеристики потока определяют, какие типы обратных клапанов будут выполнять эту работу, а также любые особые требования к материалам для компонентов клапана и трима.

РАЗМЕР ОБРАТНОГО КЛАПАНА

«Чтобы быть надежным, обратный клапан должен иметь правильный размер», — сказал Брегман. Иногда люди предполагают, что размер трубопровода определяет размер клапана. Это не так, особенно с обратными клапанами.

Для стабильной работы и длительного срока службы обратные клапаны должны иметь размер, соответствующий расходу, с которым они будут работать. Они должны иметь достаточный поток, чтобы они оставались полностью открытыми при нормальных условиях потока. «Всегда делайте расчеты размеров», — сказал Брегман.

По словам Брегмана, чтобы удерживать обратный клапан полностью открытым, обычно требуется скорость жидкости от 10 до 12 футов в секунду для таких жидкостей, как вода. Чтобы начать открытие обратного клапана, «давление открытия» требуется от 4 до 8 футов в секунду. Падение давления для удержания обратного клапана в открытом состоянии обычно в два-пять раз превышает давление открытия.

Что произойдет, если обратный клапан неправильного размера?

Обратный клапан слишком большого размера приводит к низкой скорости потока, из-за которой клапан не будет постоянно открыт. Это вызывает нестабильность, при которой клапан может дребезжать или трепетать. Это, в свою очередь, вызывает преждевременный механический износ клапана и, вероятно, дополнительные расходы на техническое обслуживание из-за более частой замены клапана / трима, а также дополнительных отключений системы для ремонта или замены обратного клапана.

Обратный клапан меньшего размера приводит к слишком высокой скорости потока через клапан, что приводит к неоправданно высокой потере давления в системе. Это также может вызвать чрезмерную турбулентность потока, что может вызвать нестабильность клапана и повышенный механический износ, что приведет к более высоким затратам на техническое обслуживание.Кроме того, более высокая скорость потока через клапан меньшего размера может увеличить эрозионный износ внутри клапана.

«Используйте соответствующие инженерные формулы для определения правильного размера клапана», — сказал Брегман.

ПОД ДАВЛЕНИЕМ

Коэффициент клапана Cv для клапана используется для расчета потери давления. Для воды Cv — это расход в галлонах в минуту (галлон / мин) при перепаде давления в 1 фунт / квадратный дюйм. В единицах СИ Kv — это аналогичный коэффициент расхода: для воды — кубические метры / час при перепаде давления 1 бар.

Более высокое значение Cv означает меньшую потерю давления для данного расхода. Для других типов клапанов обычно желательно более высокое значение Cv; не так с обратными клапанами, которые требуют другого подхода. Для обратных клапанов критическим фактором является наличие достаточного потока, чтобы клапан оставался открытым при нормальной скорости потока в системе. При правильном размере они требуют соответствующего перепада давления для эффективной работы. Как часть процесса выбора обратного клапана, «вам необходимо знать минимальный расход или падение давления, необходимое для поддержания клапана в полностью открытом положении», — сказал Брегман.

РАССМОТРЕНИЕ ЗАЯВКИ

Даже обратный клапан надлежащего размера может испытывать нестабильность при работе с турбулентным потоком, вызванным насосом, коленом или другим возмущением потока выше по потоку. Рекомендуется оставлять прямую трубу перед клапаном, чтобы турбулентность могла рассеяться, если есть место. Обычно достаточно длины в 10 диаметров трубы.

Обратные клапаны играют важную роль в защите других компонентов проточных систем.Для выполнения своей работы каждый обратный клапан должен быть подходящего типа и иметь правильный размер, чтобы он оставался полностью открытым при нормальном рабочем потоке. Правильно подобранные и правильно подобранные обратные клапаны могут иметь долгую безотказную работу.

VMA предлагает вебинары по различным темам. Чтобы ознакомиться с последним расписанием веб-семинаров, перейдите на VMA.org/Webinars.


Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.является веб-редактором журнала VALVE Magazine.

Изображения любезно предоставлены DFT, Inc.

Обратный клапан | Инжиниринг | Fandom

Обратный клапан — это тип клапана, который обычно позволяет жидкости (жидкости или газу) проходить через него в одном направлении, но не в противоположном. Обратные клапаны представляют собой двухпортовые клапаны, что означает, что они имеют два отверстия в корпусе: одно для входа жидкости, а другое — для выхода жидкости. Существуют различные типы обратных клапанов, которые используются в самых разных областях.Обратные клапаны часто являются частью обычных предметов домашнего обихода. Хотя они доступны в широком диапазоне размеров и стоимости, многие обратные клапаны очень маленькие, простые и / или дешевые. Обратные клапаны работают автоматически, и большинство из них не контролируются человеком или каким-либо внешним управлением; соответственно, у большинства из них нет ручки или штока клапана. Корпуса (внешние оболочки) большинства обратных клапанов сделаны из пластика или металла, а некоторые обратные клапаны из сплавов изготовлены из экзотических материалов, таких как никель-медные сплавы или титан.

Важной концепцией обратных клапанов является давление открытия, которое представляет собой минимальное давление на входе, при котором клапан будет работать. Обычно обратный клапан рассчитан на определенное давление открытия и, следовательно, может быть определен для него.

Из-за силы тяжести на диске для правильной работы различные типы обратных клапанов необходимо размещать горизонтально в вертикальном положении, особенно поворотные и подъемные обратные клапаны, которые не подпружинены. Шаровые краны, особенно очень маленькие, часто менее подвержены этой проблеме.Пружинная нагрузка может работать против силы тяжести, прижимая диск к седлу, чтобы удерживать клапан закрытым в другом положении. Недостатком является то, что сопротивление прямотоку может быть больше.

Файл: Checkvalveclosed.png

Закрытый шаровой обратный клапан.

Открытый шаровой обратный клапан. Белые линии со стрелками показывают направление потока жидкости через клапан вокруг шара без седла.

A Шаровой обратный клапан — это обратный клапан, в котором диск, подвижная часть, блокирующая поток, представляет собой сферический шар.Во многих шаровых обратных клапанах шар подпружинен, чтобы оставаться закрытым, но также во многих нет пружины внутри. Внутренняя поверхность седел шаровых обратных клапанов имеет более или менее коническую форму, чтобы направлять шар в седло и / или образовывать положительное уплотнение при остановке обратного потока.

Шаровые обратные клапаны часто бывают очень маленькими, простыми и дешевыми (хотя некоторые из них дороги). Они обычно используются в патрубках дозаторов мини-насосов для жидкости или геля, распылителях, некоторых резиновых грушах для перекачивания воздуха и т. Д., ручные воздушные насосы и некоторые другие насосы, а также многоразовые шприцы. Хотя шары чаще всего изготавливаются из металла, они могут быть сделаны из других материалов или, в некоторых специализированных случаях, из искусственного рубина. В насосах для ВЭЖХ высокого давления и аналогичных устройствах обычно используются небольшие впускные и выпускные шаровые обратные клапаны с шарами из искусственного рубина и седлами из искусственного сапфира как для твердости, так и для химической стойкости. После длительного использования такие обратные клапаны могут со временем изнашиваться или на седле может образоваться трещина, требующая замены. Поэтому такие клапаны делаются сменными, иногда их помещают в небольшой пластиковый корпус, плотно прилегающий к металлическому фитингу, который выдерживает высокое давление и который ввинчивается в головку насоса.

Есть похожие обратные клапаны, у которых диск не шаровой, а какой-то другой формы. Шаровые обратные клапаны не следует путать с шаровыми клапанами, которые представляют собой разные типы клапанов, в которых шар действует как управляемый ротор для остановки или направления потока.

Существуют обратные клапаны, в которых давление на стороне входа должно быть больше давления на стороне выхода на определенную величину (перепад давления), чтобы обратный клапан открылся, допуская поток.

Поворотный обратный клапан — это обратный клапан, в котором диск, подвижная часть, блокирующая поток, поворачивается на шарнире или цапфе либо на седле, чтобы блокировать обратный поток, либо с седла, чтобы обеспечить прямой поток. Поперечное сечение проема сиденья может быть перпендикулярно средней линии между двумя портами или под углом. Хотя поворотные обратные клапаны могут быть разных размеров, большие обратные клапаны часто являются поворотными обратными клапанами.

Обратные клапаны поворотные могут быть откидными или дисковыми.

В обратном клапане с откидной крышкой диск качается на шарнире вдоль своей вершины.

В обратном клапане типа «бабочка» диск качается на боковой цапфе ближе к своему центру, но все же немного выше центра.

На стороне всасывания центробежных насосов, используемых в качестве независимого блока (по сравнению с несколькими насосами, подключенными для параллельной работы) ниже уровня жидкости, предусмотрен обратный клапан плунжерного типа, называемый обратным клапаном. Он также допускает только односторонний поток и может быть классифицирован как обратный клапан.

это сиамское закрытое входное отверстие позволяет один или два входа в дренчерный пистолет.

Клапан с заслонкой — это тип обратного клапана, который используется в пожаротушении [1] и имеет откидную заслонку (часто с пружиной, заставляющей ее закрыться), которая остается открытой только в направлении выпуска.

Подъемно-обратный клапан — это обратный клапан, в котором диск, иногда называемый подъемником , может подниматься со своего седла за счет более высокого давления жидкости на входе или перед потоком, чтобы обеспечить поток на сторону выхода или выхода.Направляющая удерживает движение диска по вертикальной линии, чтобы позже клапан мог правильно переустановить. Когда давление больше не выше, сила тяжести или более высокое давление на выходе заставит диск опускаться на свое седло, закрывая клапан, чтобы остановить обратный поток.

стоп-обратный клапан обратный клапан с управлением переопределения для остановки потока независимо от направления потока или давления. Когда клапан открыт, он действует как обратный клапан, но клапан можно намеренно закрыть, чтобы остановить поток.

Двойной обратный клапан [2] часто используется в качестве устройства предотвращения обратного потока, чтобы предотвратить попадание потенциально загрязненной воды [3] обратно в городские водопроводные сети.

Существуют также двойные шаровые обратные клапаны , в которых в одном корпусе последовательно расположены две комбинации шар / седло для обеспечения принудительной герметичной отсечки при блокировании обратного потока.

Однако в электронике диод работает как обратный клапан, но не для воды или жидкостей, а для протекания тока.

Обратные клапаны используются в водопроводе и многих жидкостных системах, например, на химических и электростанциях, а также во многих других промышленных процессах.

Распространенным типом обратных клапанов, используемых в сантехнике в общей практике и гидравлических системах на заводах, является тип клапана.Обычно это можно увидеть в насосных агрегатах, используемых в зданиях или в сельскохозяйственных формах. В качестве донных клапанов обратный клапан плунжерного типа также очень распространен на всасывании водяных насосов в зданиях. Также распространено в строительстве и при очистке сточных вод.

В отраслях, где используются водопроводы большого диаметра, например, на тепловых электростанциях, используется тип бабочки. Однако в паропроводах из-за наличия труб небольшого размера обычно используются клапаны с откидной крышкой. (Эти клапаны паропровода обычно управляются автоматически с помощью внешнего рабочего механизма.Клапаны большого водопровода обычно управляются локально механическими средствами, внешними по отношению к клапану).

Обратные клапаны часто используются с некоторыми типами насосов. Поршневые и диафрагменные насосы, такие как дозирующие насосы и насосы для хроматографии, обычно используют впускные и выпускные шаровые обратные клапаны. Эти клапаны часто выглядят как маленькие цилиндры, прикрепленные к головке насоса на впускной и выпускной линиях. Во многих подобных насосных механизмах для перемещения объемов жидкости используются обратные клапаны, такие как шаровые обратные клапаны.

Обратные клапаны также часто используются, когда несколько газов смешиваются в один газовый поток. Обратный клапан установлен на каждом из отдельных газовых потоков, чтобы предотвратить смешивание газов в исходном источнике. Например, если необходимо смешать топливо и окислитель, то обратные клапаны обычно используются как на источниках топлива, так и на источниках окислителя, чтобы гарантировать, что исходные газовые баллоны остаются чистыми и, следовательно, негорючими.

Некоторые типы оросительных оросителей [4] и капельного орошения [5] снабжены небольшими обратными клапанами, встроенными в них, чтобы предотвратить слив воды из линий при отключении системы.

Обратный клапан откидного типа также используется в котлах в питающей линии котла, включая локомотив. [6] котлы.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
