Виды осушителей воздуха: Типы осушителей воздуха

Содержание

Типы осушителей воздуха

Существует 3 основных типа осушителей воздуха

1. Роторные (сорбционные) осушители воздуха.

Влажность абсорбируется во вращающемся роторе, через который продувается воздух. Через ротор проходят два потока воздуха, которые изолированы друг от друга уплотнениями. Ротор вращается медленно (около 8 оборотов в час) и в это время большая часть ротора, обращенная к обрабатываемому воздуху, поглощает влагу из воздуха, а сам выходит из ротора сухим. Проходя сквозь небольшой сектор ротора в направлении, противоположном направлению обрабатываемого воздуха, нагретый воздух реактивации удаляет из ротора влагу и выбрасывается в атмосферу в виде влажного воздуха. В результате получается постоянный процесс осушения с высокой производительностью, который функционирует при любой температуре и влажности.

2. Испарительно-конденсирующие (фреоновые) осушители воздуха.

Строится система осушения на базе канального осушителя воздуха , внутри которого установлена небольшая холодильная машина.

Испаритель и конденсатор холодильной машины, в отличие от кондиционера, располагаются в потоке циркулирующего через осушитель воздуха, в непосредственной близости друг от друга, так, что время пробега от испарителя до конденсатора составляет порядка десятых долей секунды. Нам этом пути воздух охлаждается в испарителе с выделением избыточной влаги, которая удаляется в канализацию. Затем на конденсаторе воздух нагревается, его относительная влажность снижается, а температура возрастает. Этот процесс продолжается до тех пор, пока относительная влажность воздуха в помещении бассейна не достигнет оптимального значения.

Характерно, что за счет регенерации скрытой теплоты конденсации пара температура воздуха на выходе из осушителя оказывается на 5-6°С выше, чем на входе, таким образом осушитель воздуха вносит свой вклад в компенсацию теплопотерь помещения бассейна. Если подогрев воздуха не нужен (например, летом), холодильная машина дополнительно оснащается водоохлаждаемым конденсатором, тепло от которого может использоваться для подогрева воды в бассейне или для предварительного подогрева воды, используемой для бытовых нужд.

3. Комбинированные осушители воздуха.

Эти осушители сочетают два вышеперечисленных способа осушения воздуха . Главным элементом осушителя является адсорбционный ротор. Ротор заполнен высоко эффективным адсорбентом на стекловолоконном носителе. Его конструкция предусматривает наличие двух воздушных параллельных потоков. При этом обеспечивается хороший контакт с адсорбентом и разделение между собой обрабатываемого и регенерирующего воздушных потоков.
Обрабатываемый воздушный поток (который должен быть осушен ) проходит через сухую часть ротора, влага адсорбируется на роторе, и осушенный воздух покидает осушитель.

Регенерирующий воздушный поток имеет своей целью удалить влагу, адсорбируемую на роторе. Небольшое количество воздуха нагревается до температуры необходимой для регенерации ротора (100-140 °C) и проходит сквозь небольшую часть ротора. Таким образом, происходит удаление влаги, которая уносится вместе с регенерирующим потоком воздуха. Ротор медленно вращается, обеспечивая непрерывный автоматизированный процесс.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

виды, как выбрать, назначение осушителей

Если у вас на окнах скапливается конденсат, все углы чернеют от грибка, плесени и вам некомфортно находиться в помещении, то в этом, скорее всего, виновата повышенная влажность. Справиться с ней поможет осушитель воздуха. Каково его предназначение? Какие виды осушителей воздуха существуют? И как выбрать подходящий? Обо всем этом поговорим прямо сейчас.

Зачем нужен осушитель воздуха?

Влажность в доме – явление не всегда заметное человеку, поскольку на самочувствие она сразу не влияет. А вот мебель, стены, одежда, окна всегда чувствуют влажность. Так, появляется неприятный запах, стены покрываются грибком (это особо заметно в углах помещения – образуется черный налет), одежда становится сырой на ощупь, окна все время покрываются капельками воды, портится продукция и оборудование. Стоит ли говорить, что эти явления крайне неприятны? Наверное, нет. Но самое главное другое:

повышенная влажность — причина появления плесени, а это, в свою очередь, очень плохо отражается на здоровье человека.

Чаще всего плесень и грибок появляются не летом, а осенью, когда центральное отопление выключили, а на улице холодно и влажно. Тогда и условия в помещении становятся столь же неприятными. Летом и зимой влажность проявляет себя крайне редко, так как летом жара высушивает даже самые мокрые углы, ну а зимой с влажностью помогает бороться система отопления, которая не только обогревают дом, но и отлично сушит воздух.

К слову говоря, повышенной считается влажность выше 55% — именно тогда грибок начинает атаковать любое помещение.

Еще одна причина приобрести осушитель воздуха – здоровье. Как было сказано выше, грибок и плесень плохо влияют на самочувствие

. Споры вредных микроорганизмов проникают в первую очередь в легкие человека, а потом поражают и другие органы. Очень страдает сердечно-сосудистая система. Вредна высокая влажность людям с заболеванием дыхательных путей, так как она вызывает обострение у астматиков, оттек бронхов, спазмы, что в свою очередь затрудняет дыхание. И это далеко не все проблемы, которые могут показать себя, если Вы будете долго находиться в помещении с повышенной влажностью.

Чтобы не допустить этого, нужно обзавестись таким оборудованием как осушитель воздуха. Данный агрегат способен быстро и эффективно справиться с влагой.

Осушители воздуха: виды оборудования

Итак, с необходимостью приобретения осушителя воздуха, мы разобрались, теперь давайте обсудим, какие виды оборудования бывают:

Адсорбционные.

Эти осушители представляют собой агрегаты, внутри которых находится какой-либо сорбент (к примеру, силикагель), впитывающий влагу. Минус такого оборудования в постоянной замене сорбента. Существуют и роторные адсорбционные осушители, в них наполнитель способен высыхать и снова впитывать влагу, однако они больше подходят для маленьких комнат типа гардеробных, кладовых. Такой осушитель воздуха для дома – хороший вариант борьбы с высокой влажностью. Стоит отметить, что некоторые производители разрабатывают и выпускают адсорбционные осушители воздуха для производственных помещений, и они прекрасно справляются со своими задачами. О выборе данного вида оборудования мы расскажем чуточку ниже.
Конденсационные. Такие агрегаты подходят как для дома, так и для банков, парикмахерских, салонов красоты, библиотек и других небольших помещений. Они работают следующим образом: вентилятор направляет воздух на испаритель, там происходит его охлаждение, появляется конденсат, который стекает в отведенную для него емкость.
Затем воздушная масса направляется на теплый радиатор, где нагревается и уже сухой подается в комнату. Как Вы видите, этот осушитель воздуха для помещений совершеннее первого.
Ассимиляционные. Эти приборы для осушения выводят теплый влажный воздух (именно теплый воздух несет в себе много влаги) на улицу, а оттуда производят забор свежего. Такие установки используются на больших предприятиях.

Если сравнивать все виды оборудования для осушения воздуха, то стоит выделить конденсационный осушитель. Именно его чаще используют и дома, и на малых предприятиях, и в бассейнах/саунах. Этот же осушитель воздуха для производственных помещений подойдет идеально, главное – правильно его подобрать.

Как выбрать осушитель воздуха?

Подбор осушителя воздуха для бассейнов, производственных помещений, дома всегда вызывает вопросы, поэтому давайте разберемся, на что нужно обращать внимание при покупке данного типа оборудования.

Производительность – определяет количество влаги, которое аппарат может удалить из воздуха. Как правило, измеряется в литрах в час или в сутки. Как рассчитать производительность, которая Вам нужна? Формула такова: площадь помещения * 0,7. Лучше покупать аппарат с чуточку большей производительностью, нежели Вам нужен. Если выбрать слабый агрегат, то влажность никуда не денется, а слишком высокая производительность повлечет за собой большую мощность, а следовательно и большие затраты электроэнергии.
Воздухообмен – важный показатель, который влияет на то, какой осушитель воздуха выбрать. Он показывает, сколько воздуха способен прогнать через себя агрегат. Подчеркнем следующее: для эффективной работы осушитель должен за час пропускать через себя воздух всего помещения 3-4 раза. Тогда излишняя влага не будет Вас беспокоить.

Объем бака и система отвода конденсата – этот показатель особенно важен, если Вы выбираете промышленные осушители воздуха для помещений, а также для бассейнов и саун. Так что если Вы озадачились вопросом «Как подобрать осушитель воздуха для бассейна?», обязательно смотрите на это значение.
Шум – важный параметр для домашнего осушителя, ведь никому не хочется слушать постоянное жужжание. Для бытового прибора уровень шума должен быть равен 30-35 дБ, с этим шумом работает обычный кондиционер.
Размер и монтаж – бытовые осушители воздуха имеют небольшие габариты, устанавливаются отдельно и прекрасно вписываются в интерьер. Осушитель воздуха для производственных помещений может быть стационарным и переносным – тут уж выбор за Вами.

Другие параметры – некоторые производители оснащают осушители воздуха рядом других функций – фильтры, автозапуск, гигростат и др.

Выводы

Как Вы уже успели заметить, осушители воздуха – это довольно сложное оборудование. Как выбрать осушитель воздуха для дома или производственного комплекса правильно? Главное – обратиться в хорошую компанию. «Климат Атака» — это магазин, который достаточно давно занимается продажей осушителей воздуха. В нашем ассортименте имеется следующее оборудование:

Кроме того, у нас Вы можете получить подробную консультацию по интересующим Вас моделям. Наши специалисты могут помочь подобрать подходящее оборудование, поскольку они знают его «от и до». Нужен качественный и надежный осушитель воздуха? Звоните нам.

Типы осушителей воздуха и принципы осушения

Осушители воздуха, на сегодняшний день, начали набирать самую настоящую популярность во всем мире, благодаря своей многофункциональности. Теперь, абсолютно каждый человек может с легкостью избавиться от самых различных неприятных проблем связанных с повышенным уровнем влажности воздуха в квартире или на производстве. Но, не все новые клиенты, должным образом стараются ознакомиться с принципом работы устройства и другими его особенностями. Поэтому, в нашей статье, мы постараемся с вами разобраться в том, какие на текущий момент существуют типы осушителей воздуха и как это работает. Важно обратить внимание на то, что повышенный уровень влажности воздуха в помещении часто становиться причиной появления самых разнообразных грибков и плесени в доме, что не только негативно влияет на окружающие материалы, но и плохо сказывается на общем состоянии организма человека. Многие люди замечали, что в помещении с повышенной влажность, они начинали чувствовать головные боли, затруднительное дыхание и проблемы с отдышкой. Более того, не все знают, что подобные условия микроклимата часто провоцируют у человека появления самых различных аллергических реакций, что во многом заставляется по-настоящему задуматься о покупке качественного осушителя воздуха. Поэтому, многие специалисты и даже врачи настоятельно рекомендуют использовать подобные устройства во избежание разнообразных потенциальных заболеваний. Тут стоит обратить внимание на то, что подобные устройства чаще всего применяют исключительно во время выполнения строительных и ремонтных работ, поскольку благодаря многофункциональности каждого осушителя, любой материал в строительном помещении сможет высохнуть на самое короткий промежуток времени, что во многом всегда является плюсом, поскольку позволяет сократить общее время работ.

Итак, осушители воздуха применяются в зависимости от микроклимата помещения, поскольку каждое устройство имеет определенные параметры и разный принцип осушения исходя из соответственно типа осушителя. Поэтому, перед тем, как потенциальный клиент захочет купить осушитель воздуха, ему необходимо тщательно разобраться в том, какой именно тип осушителя ему нужно приобрести. Таким образом, на сегодняшний день, можно разделить три принципа осушения воздуха, на ассимиляционный тип, конденсационный и адсорбционный. Но, обо всем по порядку.

Ассимиляция

Принцип ассимиляции заключается в том, что нормализация уровня влажности воздуха в помещении происходит за счет установки воздухообмена между помещением и улицей, то есть система вентиляции. При этом, работа заключается в том, что влажный воздух из квартиры поступает на улице при помощи вентиляции, а уже с самой улицы, в дом поступает чистый и нормальный воздух. Стоит отметить, что такой способ является самым распространенным и позволяет незначительно, но снизить повышенный уровень влажности воздуха в помещении. Но при использовании вентиляции также есть и недостатки. Потеря тепловой энергии, — все дело в том, что при ассимиляции уходящий влажный воздух из помещения забирает с собой тепловую энергию, которая при этом тратиться еще и на нагревание свежего воздуха с улицы. Более того, к самым основным недостаткам можно отнести и то, что вентиляцию нежелательно использовать при плохой, дождливой погоде по известным всем причинам. В этом случае, данный метод осушения квартиры становиться не самым рациональным поэтому если хозяин дома хочет более ответственно подойти к нормализации уровня влажности воздуха в квартире, ему необходимо будет использовать другие методы.

Конденсационный принцип

Принцип работы подобного типа представляет собой сбор влаги из воздуха в специальный бак для конденсата. Стоит отметить, что осушитель воздуха данного типа является самым распространенным и часто применяемым устройством во всем мире, поскольку он позволяет безопасно удалить всю влагу из воздуха за самые короткие сроки. Также, такое устройство позволяет производить нормализацию повышенного уровня влаги в помещении с температурой выше 10-15C, что во многом обеспечивает отличную беспрерывную производительность. При этом производительность осушителя воздуха конденсационного типа измеряется в литрах за сутки или в литрах за час работы.

Таким образом, при использовании данного типа устройства, осушение осуществляется следующим образом. Прибор, при помощи специального двигателя притягивает в конструкцию осушителя влажный воздух из помещения, где влага попадает в испаритель и охлаждается за счет применения хладагента. В конечном итоге, уже давно холодный и осушенный воздух плавно выводиться через теплый воздух, нагретый хладагентом конденсатор, который подает уже теплый воздух обратно в квартиру. Тут стоит также учесть, что в среднем, воздух из помещения, поступивший в устройство, возвращаясь в помещение имеет температуру на 2-5 градусов выше. Конечно, многие скажут, что данная технология во многом имеет только положительные стороны, но несмотря на то, что нагретый воздух считается энергосберегающей технологией, ее не везде можно применить. Например, то что осушитель воздуха подает обратно воздух на несколько градусов выше, можно и даже нужно применять для осушения тех же больших бассейнов, но например, в маленьких помещениях, этого лучше не делать. Во многом, если уровень влажности воздуха спадет, а температура в небольшом помещении на целых пять градусов станет выше, человек может начать чувствовать неприятный дискомфорт, что и является значительным недостатком. Тут не стоит забывать, что такие осушители воздуха не стоит применять в небольших помещениях, где имеются специальные материалы, которые из-за незначительной смены температуры могут испортиться. Более того, данный тип устройства не используют в помещениях, температура которых составляет ниже 10 C, уже для таких целей, лучше всего будет применить адсорбционный тип осушителя воздуха.

Адсорбционный тип осушения

Данный тип осушителя воздуха широко применяется в помещениях, где температура воздуха в среднем ниже 10C. Зачастую, такими помещениями являются: склады, кладовые, производственные помещения и многие другие. Именно в таких условиях, конденсационные осушители воздуха чаще всего не помогут полностью избавиться от повышенной влаги в помещении, поскольку их производительности будет недостаточно для выполнения данной задачи.

Таким образом, адсорбционные осушители воздуха позволяют удалить влагу из помещения при помощи специальных адсорбирующих веществ. То есть, в данном случае, воздух в помещении нагревается устройством за счет ротора с адсорбентом, который впитывает влагу из воздуха и возвращает уже нормальный воздух в производственное помещение. Стоит также обратить ваше внимание на то, что сам адсорбент при процессе впитывания влаги имеет свойство наполняется влагой самостоятельно, из-за чего часто его приходится менять. Но при этом, адсорбент еще и имеет свойство регенерироваться при помощи обработки горячими потоками воздуха, которые осушают его полностью. Тут важно учесть то, что уже обработанный воздух так же как и в предыдущем варианте на несколько градусов теплее влажного. Данный процесс объясняется законами физики, а именно законом сохранения энергии. То есть, холодный воздух нагревается, за счет выделения теплоты от ротора и горячего потока воздуха при реакции с адсорбентом. Важно знать, что адсорбционный осушитель воздуха имеет в своем наличии съёмный накопитель (чаще всего в виде специального картриджа), который необходимо менять раз в несколько недель. Но, при работе данного устройства на предприятиях, смена такого картриджа может происходить не меньше раза в сутки, что во многом влечет за собой настоящие большие затраты. А вот положительным можно назвать то, что адсорбционные осушители воздуха позволяет нормализовать уровень влажности воздуха при самых низких температурах, поэтому и используется в производственных помещениях чаще всего. Но, какой из вышеперечисленных методов осушения помещения необходимо использовать, решать только вам, поскольку вся работа осушителей воздуха строится исходя из индивидуальных особенностей микроклимата в определенном помещении.

Таким образом, при выборе осушителя воздуха не забудьте проконсультироваться у специалистов. Ну, а если вы решили приобрести хорошее устройство для нормализации повышенного уровня влажности воздуха в помещении, то незамедлительно переходите на страницы нашего интернет магазина. На нашем сайте, каждый желающий сможет приобрести качественный осушитель воздуха иностранного производителя по самым выгодным ценам в Украине.

Типы осушителей воздуха и принципы осушения

❤️ Что делать когда высокая влажность в квартире

⭐ Подбор осушителей воздуха по вашим характеристикам

☝ Способы избавиться от лишней влажности в помещении. Статьи, Видео Сравнение, Опыты.

✅ Уменьшение влаги, предотвратить появление от плесени

Осушители воздуха – типы, места применения и варианты исполнения

Опубликовано: 23 ноября 2018 г.

139

Избыточная влажность в помещении может спровоцировать целый ряд негативных последствий, в том числе: распространение болезнетворных бактерий, появление плесени и образование грибков. Влажность воздуха в атмосфере некоторых специализированных помещений (бассейны, склады, хранилища и др.) регламентируется соответствующими нормативными документами. Добиться необходимых значений этого показателя и предупредить неблагоприятные последствия его превышения позволяют такие приборы, как осушители воздуха.

Бытовые осушители воздуха применяются в квартирах, домах, частных бассейнах, гаражах, подвалах и домашних библиотеках.

Полупромышленные установки используются в офисах, книжных магазинах, музыкальных залах, прачечных, сушилках, складских помещениях. Вместе с тем они актуальны при проведении строительных и отделочных работ с внедрением «мокрых» процессов.

Промышленные осушители применяются на крупных складах, производственных и торговых объектах, строительных площадках.

Типы осушителей

По принципу работы подразделяют три типа осушителей воздуха: адсорбционные, ассимиляционные и конденсационные.

В адсорбционных осушителях вода удаляется из воздуха при пропускании его через адсорбент. В качестве адсорбента может выступать силикагель или другие высоко гигроскопичные вещества – цеолит, молекулярные сита, активированный алюминий. Во многих адсорбционных осушителях основным элементом конструкции является ротор с пористой структурой, который и заправляется адсорбирующим материалом. На этот ротор, вернее на его часть, подается поток переувлажненного воздуха, из которого адсорбент впитывает влагу (рис. 1). Затем этот воздух проходит через очистной фильтр и подается обратно в помещение. В другой части ротора происходит регенерация адсорбента потоком осушенного воздуха. Соответственно адсорбционные осушители различаются по типу регенерации: холодной – через ротор пропускается сжатый воздух; горячей – используется предварительный подогрев; горячей вакуумной – под давлением ниже атмосферного.

Рис. 1. Принципиальная схема работы адсорбционного осушителя воздуха

В зависимости от сферы применения осушители адсорбционного типа бывают бытовые и промышленные. Бытовые — рекомендуются для объектов, расположенных вблизи водоемов или в местах, где обычно имеется избыточная влажность. Они мобильны, имеют компактные размеры, сниженный уровень шума и параметры влагоудаления 12-20 л/сутки. Применяются адсорбционные осушители воздуха не только в бытовой сфере, а также в медицине, фармакологии, химической промышленности, в производстве электроники, для осушения воздуха в складских и промышленных помещениях, в холодильных камерах и помещениях с низкой температурой воздуха. К главным достоинствам адсорбционных осушителей относится возможность работы в диапазоне температур от -20 до + 40 ºС и при влажности воздуха 2% -100%.

Производительность промышленных моделей достигает нескольких тысяч литров влаги в сутки.

Для крупных производств и пневматических линий применяются осушители адсорбционного типа, основу конструкции которых составляют две колонны (ресиверы), заполненные адсорбирующим материалом, через них поочередно пропускается сжатый воздух (рис. 2). По мере его осушения при прохождении через колонну адсорбент насыщается влагой и требует регенерации. Тогда система управления осушителя направляет осушаемый воздух через вторую колонну, а в первой колонне параллельно осуществляется регенерация адсорбента, для которой используется часть осушенного воздуха, выходящего из второй колонны.

Рис. 2. Принципиальная схема адсорбционного осушителя воздуха с двумя ресиверами

Для улавливания твердых частиц адсорбента, которые содержатся в потоке сжатого воздуха на выходе из колонн, или на выходе с ротора, устанавливается фильтр тонкой очистки, задерживающий частицы размером свыше 1 мкм.

Ассимиляционный осушитель можно назвать классической системой вентиляции. Влажный воздух из помещения удаляется, а на его место поступает более сухой воздух с улицы. Часто вентиляцию совмещают с канальным осушителем конденсационного типа, то есть встраивают дополнительную секцию в систему вентиляции. В этом случае воздух будет и сухой и «свежий».

В бытовой сфере наибольшее распространение получили конденсационные осушители воздуха, в конструкции которых реализуется принцип конденсации влаги – на поверхности с температурой ниже точки росы образуется конденсат. Для этого применяются теплообменники, которые обдуваются воздухом из осушаемого помещения. Для охлаждения теплообменников используют компрессоры.

Конденсационные осушители

По принципу действия осушитель воздуха близок оконному моноблочному кондиционеру, только установленному не в проеме окна, а внутри помещения. С точки зрения термодинамики работа этих приборов описывается циклом Карно для холодильной машины. Рабочим телом и осушителя, и кондиционера является фреон.

Принципиальным же различием является то, что в моноблоке кондиционера по разным путям циркулируют два независимых потока воздуха – один проходит через испаритель и охлаждается, другой проходит через конденсатор и нагревается. При установке в проеме окна моноблочный кондиционер таким образом «перекачивает» тепло из помещения на улицу. В осушителе же один и тот же воздушный поток, нагнетаемый из атмосферы осушаемого помещения, последовательно проходит через теплообменники испарителя и конденсатора (рис. 3). Производительность такого прибора по осушению значительно выше.

Рис. 3. Схема работы конденсационного осушителя воздуха

Основной недостаток конденсационного осушителя воздуха – невозможность работы при низких температурах и шум от работающего компрессора. Кроме-того, эти приборы нуждаются в регулярном обслуживании.

Конденсационные осушителя воздуха производятся мобильными и канальными.

Бытовые мобильные модели таких осушителей внешне похожи на мобильные моноблочные кондиционеры, с той лишь разницей, что у них нет гофрированной трубы для удаления горячего воздуха на улицу. Они наоборот подают в помещение теплый осушенный воздух. Отличаются эргономичным дизайном, который позволяет устанавливать их в квартире или загородном доме. Для сбора конденсата осушитель укомплектован съемным бачком, при наполнении которого загорается сигнальный индикатор. Производительность такого оборудования не превышает 30 л в сутки, но для осушения стандартной квартиры этого вполне достаточно.

Более мощные мобильные модели в колонном исполнении устанавливаются для осушения воздуха в помещениях бассейнов. Основной их недостаток — повышенный уровень шума из-за небольшого размера выходного отверстия. Конденсат удаляется самотеком в дренажное отверстие.

Также в бассейнах применяются мобильные бытовые осушители и в настенном исполнении (рис. 4). Они крепятся на стене и имеют два ряда отверстий — через нижний ряд воздух засасывается, а сверху выходит уже осушенный. Производительность таких приборов варьируется в пределах от 30 до 300 л в сутки. Конденсат удаляется в систему канализации. Если требуется повысить производительность, то устанавливается несколько подобных осушителей, равномерно располагая их по помещению.

Рис. 4. Настенный конденсационный осушитель воздуха в частном бассейне

Промышленные мобильные агрегаты применяются для осушения строительных объектов или в случае технической аварии, и характеризуются высокой производительностью.

Канальные осушители весьма надежны и представляют из себя блок осушения с присоединительными отверстиями для воздуховодов. Сам моноблок такого агрегата устанавливается в нише или в отдельном техническом помещении. Так как компрессор вынесен за пределы обслуживаемого помещения, то уровень шума низкий. Канальные осушители могут быть совмещены с обще-обменной вентиляцией или иметь отдельные воздуховоды для забора и подачи воздуха. Такой тип осушителей имеет высокую производительность — от 100 литров до нескольких кубометров конденсата в сутки. Применяется в общественных бассейнах, фитнес-центрах, крытых аквапарках.

Современные модели осушителей с электронным управлением позволяют быстро выбрать и настроить нужный режим работы. Дистанционное управление удобно при использовании мощных устройств в офисе или на промышленной площадке.

Статья из журнала «Аква-Терм» № 4/2018

вернуться назад

Виды осушителей воздуха

В воздухе, которым мы дышим, всегда содержится влага. При ее избытке мы ощущаем состояние дискомфорта и неудобства. Самым простым способом является проветривание квартиры или офиса. Но как быть весной, осенью или в дождливую погоду летом? А если речь идет о промышленном помещении или складе, где производятся и хранятся, например, продукты питания или моющие средства?Существует ли решение, как сделать нашу жизнь комфортнее? Есть. Существует прибор, способный обеспечить соответствие влажности воздуха заданным требованиям.

Осушитель воздуха — это устройство, способное снизить содержание влаги в помещении. Помимо основной, аппарат обладает и дополнительными функциями: способен подогревать воздух и производить его очистку от пыли. Благодаря этому устройство можно подключить к системе вентиляции. Область применения осушителей довольно обширна, однако реальная надобность их применения возникает в некоторых случаях:

— Когда в помещении постоянно высокая влажность, при этом необходимо создать микроклимат, удовлетворяющий требованиям к жилым помещениям. Отдельным случаем являются архивы, где повышенное содержание водяного пара губительно для хранящихся в них документов.

— Помещение для переодевания в саунах и банях. Одежда пропитывается влагой, что вызывает дискомфорт у любителей попариться, к тому же может стать причиной простуды, особенно в холодное время года.

— В квартире, особенно на первом этаже, нередко встречаются повышенные показатели влажности. Это приводит к порче мебели, кожаных изделий, продуктов питания.

Принцип работы устройства основан на двух физических законах. В первом случае это закон конденсации, а во втором закон абсорбции. При конденсации избыток воды путем охлаждения воздуха в радиаторе оседает на пластинах, а при абсорбции нагнетаемый воздух, обладая высокой скоростью, посредством вращающихся роторов отдает избыточную влагу.

Существует несколько видов осушителей, принцип действия которых основан на этих физических законах. Рассмотрим эти осушители подробнее.

Осушители абсорбционного типа

Вращающийся ротор обеспечивает осушение воздуха, пропуская его через силикагель. Проходя через абсорбент, нагнетаемый воздух отдает лишнюю влагу. Благодаря своим свойствам эти устройства незаменимы на объектах промышленности, поскольку они эффективны на большой площади, а температурные колебания воздуха не оказывают влияния на производительность аппарата.

Абсорбционные применяют на технологических линиях, которые предназначены удалять влагу из продуктов и злаковых культур. Подобный прибор используют для поддержания необходимого уровня влажности на складе и на производственном участке.

Осушители испарительного, или конденсационного типа

База устройства холодильный компонент, в качестве которого применяется фреон, безопасный для здоровья людей. Посредством каналов воздух попадает в холодильную камеру, которая является еще и осушителем. Благодаря разницам температур излишняя влага оседает на решетку радиатора и испаряется с последующим выходом ее в атмосферу. Принцип действия осушителя похож на кондиционер.

Такие ОВ нашли применение в цехах по производству различных изделий, на строительных площадках. Это незаменимые конструкции в бассейнах и предбанниках саун. Для быта выпускают модели, отличающиеся небольшим размером и мобильностью.

Осушители комбинированного типа

Действие устройства заключается в совмещении двух физических законов. Вращающемуся ротору под силу направить большое количество воздуха на охладитель. Наиболее востребованы устройства на складах, где хранят замороженную продукцию.

В зависимости от производительности различают осушители воздуха бытового, полупромышленного и промышленного значения. Бытовые осушители используются в жилых помещениях и офисах. Осушители, предназначенные для бытового использования, имеют красивый и элегантный дизайн.

Промышленные и полупромышленные — устанавливают на крупных производственных и складских предприятиях, в крупных водных и спортивных комплексах. Отличаются прочностью, высокой производительностью, надежностью. В отличие от бытовых, промышленные осушители воздуха не имеют разнообразия внешних характеристик. Обычно они заключены в стальной корпус и оснащены ручками и колесиками для удобного перемещения.

Таким образом, для принятия правильного решения необходим точный экономический расчет с учетом специфики производства и помещения. При покупке осушителя для квартиры расчеты не требуются, так как производитель предлагает уже готовые решения, рассчитанные на жилые помещения.

Типы осушителей сжатого воздуха. Как выбрать осушитель — «Нижегородтехцентр»

Принцип действия рефрижераторных, адсорбционных, мембранных осушителей.
При использовании компрессорного оборудования на производстве частой проблемой становится образование конденсата в пневмосистеме. В процессе сжатия температура воздуха значительно повышается, он становится насыщен водяным паром. При попадании в пневмосеть, горячий воздух соприкасается с холодными стенами трубопровода, вследствие чего происходит процесс конденсации. Избыток влаги является серьезной проблемой для любого предприятия: трубопроводы подвергаются коррозии, при минусовых температурах конденсат может замерзать, что препятствует нормальному прохождению воздуха, выводит из строя оборудование. Влага является основной причиной выхода из строя клапанных систем. Таким образом, вопрос осушки сжатого воздуха является одним из самых значимых на любом производстве. В зависимости от типа используемого оборудования, условий окружающей среды, где оно располагается и требований к сжатому воздуху существует несколько различных способов удаления конденсата. Наибольшее распространение получили: рефрижераторные (холодильные), адсорбционные и мембранные осушители. Компания ГК НТЦ предлагает осушители таких брендов, как EKOMAK(Турция) и Kraftmann (Германия).
Влажность воздуха. Основные понятия.
Самое общее определение можно сформулировать так: влажность — это мера, характеризующая содержание водяных паров в воздухе (или другом газе). На практике для количественного определения используют следующие понятия:
Абсолютная влажность — это величина, показывающая, какое количество паров воды содержится в заданном объеме воздуха. Это самое общее понятие, оно выражается в г/м3. При очень низкой влажности газа используется такой параметр как влагосодержание, единица измерения которого ppm (parts per million частей на миллион). Это абсолютная величина, которая характеризует число молекул воды на миллион молекул всей смеси. Ppm – более универсальная величина, она не зависит ни от температуры, ни от давления. Это и понятно количество молекул воды не может увеличиваться или уменьшаться при изменениях давления и температуры.
Относительная влажность — это понятие, используемое, как правило, в метеорологии. Оно определяется как отношение действительной влажности воздуха к его максимально возможной влажности. Другими словами, относительная влажность показывает, сколько еще влаги не хватает, чтобы при данных условиях окружающей среды началась конденсация. Данная величина характеризует степень насыщения воздуха водяным паром. Однако, относительная влажность неудобна для работы, так как она привязана к давлению, и к температуре газа. Более часто используется величина, называемая температурой точки росы.
Точка росы — это температура, при которой начинается процесс конденсации влаги. Практическое значение точки росы заключается в том, что оно показывает, какое максимальное количество влаги может содержаться в воздухе при указанной температуре. Действительно, фактическое количество воды, которое может удерживаться в постоянном объеме воздуха, зависит только от температуры. Понятие точки росы является наиболее удобным техническим параметром. Зная значение точки росы, мы можем утверждать, что количество влаги в заданном объеме воздуха не превысит определенного значения. Так, например, для точки росы +10°С количество влаги будет меньше или равно 9,51 г/ м³. Примерное максимальное количество влаги в воздухе в зависимости от температуры приведено в таблице:
Температура, 0С
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
35
Влажность,
Max, г/м3
0,29
0,45
07
1,08
1,61
2,37
3,42
4,98
6,86
9,51
13.04
17.09
23.76
31,64
41,83

Пример 1: Определение количества влаги в 1м³ воздуха:
Условия: Температура +20 °С, относительная влажность 60%.
Относительная влажность = (А / В) х 100%,
Где: А — фактическое содержание воды; В — содержание воды в состоянии насыщения (точка росы).
Воспользовавшись данными таблицы и вышеприведенной формулой, определяем фактическое содержание воды в состоянии насыщения при +20°С, что соответствует 17 г/м3. Тогда искомое количество воды равно 17 г/м3 х 0,6 = 10,2 г/м3.
При сжатии воздуха его способность удерживать влагу в виде пара зависит от степени уменьшения объема. Следовательно, если температура остается постоянной или существенно не возрастет, вода начнет конденсироваться. Сколько останется влаги при сжатии воздуха в компрессоре и сколько ее выпадет в осадок в виде конденсата?
Пример 2: 10 м3 атмосферного воздуха при +20 °С и 65% относительной влажности сжимается до
избыточного давления 7 бар (8 бар абсолютного). Сколько воды выпадет в конденсат?
Из приведенной выше таблицы видно, что при температуре +20 °С в воздухе может содержаться максимум 17.09 г/м3, а в 10 м3 соответственно 17,09 г/м3 х10 м³ = 170,9 г. При относительной влажности 65% воздух будет содержать170,9 г х 0,65 =111,1 г влаги. Объем сжатого воздуха при давлении 7 бар можно подсчитать, исходя из закона Бойля -Мариотта (При постоянной температуре и массе идеального газа произведение его давления и объёма постоянно):
P1 x V1 = P2 x V2; V2 = (P1 x V1) / P2
где Р1 — атмосферное давление равное 1,013 бар;
V2 = ( 1,013бар х 10 м3 )/ (7+1,013)бар = 1,26 м3
Далее определяем, что 1,26 м3 воздуха при +20°С может удерживать максимум
17,09 г х 1,26 = 21,5 г влаги.
Количество конденсата равняется общему количеству воды, содержащемуся в атмосферном воздухе, минус количество воды, которое может вобрать в себя сжатый воздух, а именно: 111,1 г — 21,5 г = 89,6 г.
Таким образом, после сжатия почти 90 грамм воды выпадет в виде конденсата. Во избежание вредного воздействия, которое может оказать конденсат на состояние магистрали и работу пневматического оборудования, его необходимо удалить.

Отрицательные факторы присутствия влаги в пневмосистеме.
водный конденсат, смешиваясь с маслом, создает эмульсию, забивая полости пневматических систем, вызывая поломки;
конденсат вызывает коррозию линий подачи воздуха,оксидные обломки и пыль загрязняют пневматические устройства и приводят к их поломкам;
при отрицательной температуре конденсат может замерзать в трубопроводах и вызвать разрывы или значительно уменьшить проходимость;
при покраске капли жидкости приводят к неоднородности слоя краски;
при пневмотранспортировке порошкообразных материалов (в том числе в пескоструйных установках) избыточная влажность вызывает слипание и блокировку транспортируемого продукта;
чаще всего конденсат недопустим в фармацевтической, пищевой и электронной промышленности;
При планировании системы осушения для вашего производства можно воспользоваться следующими стандартами: Международный стандарт DIN ISO 8573-1: устанавливает 6 классов чистоты воздуха и соответствующее каждому классу предельно допустимое содержание различных видов примесей, в том числе и содержание влаги.
Класс очистки
Максимальное остаточное содержание масла, мг/м3
Максимальное остаточное содержание твердых частиц
Максимальное остаточное содержание влаги
размер частиц, мкм
кол-во частиц, мг/м3
г/м3
точка росы сжатого воздуха, °C
1
0,01
0,1
0,1
0,003
-70
2
0,1
1
1
0,117
-40
3
1
5
5
0,88
-20
4
5
15
8
5,953
+3
5
25
40
10
7,732
+7
6
—
—
—
9,356
+10

Существует аналогичный российский ГОСТ 17433-80. При выборе необходимого оборудования следует руководствоваться заданными для оборудования предельно допустимыми значениями содержания примесей и влажности.
Класс загрязненности
Размер твердой частицы, мкм,
Содержание посторонних примесей, мг/м ГОСТ 17433-80 (СТ СЭВ 1704-79) Промышленная чистота. Сжатый воздух. Классы загрязненности (с Изменением N 1), не более

не более
Твердые частицы
Вода (в жидком состоянии)
Масла (в жидком состоянии)
0
0,5
0,001

Не допускаются
1

5

1

2

500
Не допускаются
3

10

2
Не допускаются
4

800
16
5

25

2
Не допускаются
6

800
16
7

40

4
Не допускаются
8

800
16
9

80

4
Не допускаются
10

800
16
11

Не допускаются
12

12,5
3200
25
13
Не регламентируется

25
Не допускаются
14

10000
100

Примечания:
1. Содержание посторонних примесей указано для воздуха, приведенного к условиям: температура 293,15 К (20 °С) и давление 1013,25 гПа (760 мм рт.ст.).
2. Размер твердой частицы принимается по наибольшему измеренному значению.

Промышленное оборудование для осушения сжатого воздуха. Методы осушки.
Сжатие воздуха в компрессоре приводит к образованию конденсата, поэтому необходимо использовать дополнительный сепаратор для отделения влаги. Однако этого тоже недостаточно, поскольку сжатый воздух, расширяясь в оборудовании, охлаждается независимо от условий среды, что сопровождается дополнительным выделением конденсата. Поэтому и встает вопрос об использовании специальных осушителей, обеспечивающих необходимую точку росы. Например, если осушитель имеет точку росы +3 °С, то дополнительное охлаждение сжатого воздуха до температуры не ниже + 3 °С не приведет к образованию конденсата. Существуют различные методы осушки воздуха:

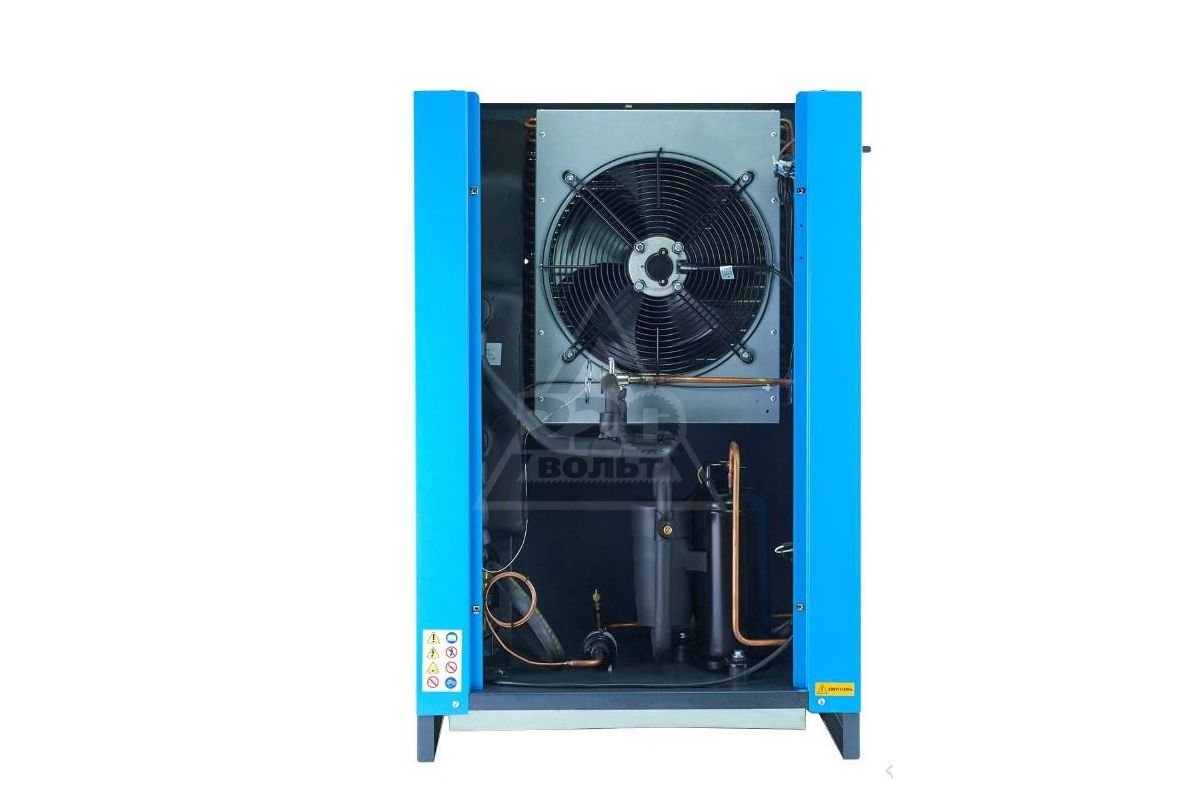

Рефрижераторные осушители. Осушка охлаждением.
Это наиболее широко применяемый в промышленности и наиболее экономичный тип осушителя. Стоимость такого осушителя в диапазоне производительностей от 3 до 20 м3/мин составляет примерно 15-20% от стоимости компрессорного оборудования. Сжатый воздух охлаждается хладагентом, а выпавший конденсат отводится. Воздух обычно охлаждается противоположным потоком хладагента в два этапа: предварительный – воздух — воздух; главный – воздух — хладагент. При этом достигается точка росы + 3°С. Конструктивная схема осушителя рефрижераторного типа:

Адсорбционные осушители.
Данные осушители состоят из двух колонн: одна колонна осушает воздух, вторая в этот момент регенерируется. Переключение между колоннами происходит либо по таймеру (через определенный промежуток времени воздух перестает поступать в первую колонну, начинает поступать во вторую; в первой колонне происходит процесс регенерации) либо по датчику точки росы (в тот момент, как точка росы начинает расти, происходит автоматическое переключение колонн). Второй вариант установок считается более надежным и энергоэффективным. В адсорбционном осушителе молекулы газа или пара притягиваются молекулярными силами адсорбента. Осушительным агентом является специальный гель (например, селикогель), который адсорбирует влагу. После каждого рабочего цикла требуется восстановление свойств агента, для этого используются два контейнера — один для осушки, другой для регенерации. Восстановление может быть холодным или горячим. Осушители с холодным восстановлением стоят дешевле, для регенерации используется сжатый воздух (т.е. потери до 15%). Осушитель с горячим восстановлением работает в обменном режиме, атмосферный воздух подогревается и используется для регенерации. В зависимости от используемого геля можно достичь точки росы до -70°С. Существуют адсорбционные осушители, которые в качестве осушительного агента используют молекулярные решетки кристаллизованные алюмосиликаты или цеолиты сферической или гранулированной формы). Как и все адсорбербенты, они имеют внутренние капилляры с большой площадью поверхности. Конструктивная схема адсорбционного сушителя типа:

Мембранные осушители.
Мембранный осушитель состоит из пучка полых волокон, которые открыты для водяных паров. Осушаемый воздух обтекает эти волокна. Осушка происходит за счет разницы давления между влажным воздухом внутри волокон и сухого воздуха, протекающего в обратном направлении. Для управления обратной продувкой не потребляется электрическая энергия, что позволяет использовать такие осушители во взрывоопасных средах. Одно из главных отличий от других осушителей заключается в следующем: мембранный осушитель в определенной пропорции уменьшает влажность воздуха, тогда как рефрижераторный и адсорбционные осушители понижают точку росы. Недостатком мембранных осушителей является их низкая пропускная способность и высокая стоимость.

Как выбрать осушитель сжатого воздуха.
При использовании на производстве поршневых компрессоров необходимо учитывать, что температура воздуха в конце сжатия у них выше, чем у винтовых компрессоров, таким образом, для эффективного удаления влаги требуется двухступенчатая система осушки. Если потребление воздуха происходит в непосредственной близости от установки (то есть длина пневмомагистрали невелика), для удаления излишней влаги можно использовать воздушный доохладитель в комплекте с циклонным сепаратором. Сжатый воздух попадает в доохладитель, где потоком холодного воздуха от вентилятора, его температура понижается на 15-20°С по сравнению с первоначальной. На данном этапе основная влага сконденсируется и удалится через клапан автоматического слива. Далее воздух поступает в циклонный влагосепаратор, где остатки конденсата удаляются под действием центробежных сил. Данный тип осушения является самым бюджетным и применяется в случае, если требуется точка росы не ниже 10°С. В случае, если температура окружающей среды в цехе, где установлено оборудование, может опускаться ниже 10°С или длина пневмомагистрали достаточно велика, вместо циклонного сепаратора необходимо использовать осушитель рефрижераторного типа. Принцип работы рефрижераторного осушителя основан на взаимодействии сжатого воздуха, поступающего из компрессора с хладагентом, находящимся в осушителе. При испарении хладагента происходит понижение температуры сжатого воздуха до 3°С, далее воздух нагревается обратным потоком до температуры на 10-15°С ниже температуры окружающей среды. Таким образом, если температура в компрессорном цехе не будет опускаться ниже 3°С, конденсат образовываться не будет. При использовании винтового компрессора, для достижения точки росы +3°С достаточно использовать только рефрижераторный осушитель, так как концевой доохладитель входит в состав винтовой компрессорной установки. Если в помещении, где находится оборудование, температура опускается до 0°С, либо трубопровод проходит по улице, для эффективного удаления конденсата необходимо использовать адсорбционные осушители. Принцип работы данного типа осушителей основан на поглощении влаги специальным веществом – адсорбентом, находящимся в двух колоннах. Адсорбционные осушители выпускаются на два варианта точки росы: -40°С (в качестве адсорбента используется силикагель) и -70°С (в качестве адсорбента используется молекулярное сито). Установки с точкой росы -40°С чаще всего используются в промышленности, с точкой росы -70°С — в медицине и пищевом производстве. Сжатый воздух, насыщенный влагой, поступает в колонну с адсорбентом, где поглощается конденсат, а сухой воздух далее поступает в пневмосеть.
Компания ГК НТЦ является официальным дистрибьютором ведущих мировых производителей компрессорного оборудования и оборудования воздухоподготовки. Наши сотрудники всегда помогут Вам с подбором оборудования, проконсультируют по вопросам эксплуатации. Технические специалисты компании на высоком уровне выполнят монтаж и техническое обслуживание компрессорного оборудования. С широким ассортиментом осушителей, техническими характеристиками Вы можете подробнее ознакомиться в разделе нашего сайта:
Купить осушитель сжатого воздуха – доставка со склада в Нижнем Новгороде
Виды осушителей сжатого воздуха и принцип их работы
Избыточное содержание влаги в воздухе внутри помещения всегда оказывает негативное влияние на состояние мебели, отделочных материалов, конструкционных элементов. Образование конденсата на поверхностях электрического оборудования приводит к поломкам, создает пожароопасные ситуации.
Повышенная влажность создает дискомфорт и для находящихся в комнате людей. Для поддержания оптимальных параметров микроклимата в коммерческих помещениях, производственных цехах, а также для стабильной работы компрессорного оборудования рекомендуется устанавливать осушители сжатого воздуха.
Зачем нужен осушитель
Специальное оборудование для удаления избыточной влаги из воздуха помогает избежать множества проблем:
коррозия металлических элементов. Когда влажность воздуха в рабочем цехе превышает установленные нормы, образуется большое количество конденсата на холодных металлических поверхностях машин, внутри движущихся механизмов. Постоянный контакт с водой приводит к быстрому развитию коррозии, поломкам;
замыкание электрических контактов. Вода хорошо проводит ток, поэтому при повышении влажности воздуха возрастает риск замыканий и электротравм;
порча продуктов питания. На больших оптовых базах влага может стать причиной крупных финансовых потерь, особенно во время дождей и весной. В таких условиях цена осушителя сжатого воздуха не сопоставима со стоимостью испорченных продуктов;
появление грибка. Размножение микроорганизмов и плесени – это ухудшение санитарно-гигиенического состояния помещения, преждевременное разрушение строительных конструкций. Особенно активно грибок распространяется в условиях высокой влажности;
порча упаковки. Картонные коробки, бумага при хранении во влажном воздухе очень быстро теряют форму и насыщенность красок. Как следствие, потеря товарного вида, уценка продукции, финансовые убытки;
разрушение декоративной отделки. Краска, штукатурка и другие материалы при конденсации влаги растрескиваются, теряют свой эстетичный вид.
Покупка осушителя окупается быстро.
Принцип работы устройства
Все представленное на рынке оборудование в зависимости от технологии удаления влаги можно разделить на три большие группы:
Конденсационный рефрижераторный или адсорбционный прибор. Внутри установки смонтирована рефрижераторно-компрессорная машина с холодной поверхностью. С помощью вентилятора воздух засасывается из помещения, проходит через систему фильтров и подается в рефрижераторный осушитель сжатого воздуха. Проходя по теплообменнику, воздушные массы охлаждаются до температуры конденсации водяных паров. Избыточная влага в виде капель стекает по поверхности и отводится в специальный приемник, либо выводится на улицу. Потоки после испарителя поступают в подогреватель и подаются обратно в помещение. Приборы очень эффективны, достаточно быстро справляются с осушением воздуха в больших помещениях.
Ассимилирующая установка. Конструктивно прибор состоит из двух узлов. В первом происходит засасывание воздуха с избыточной влажностью из помещения и вывод его на улицу. Вторая часть агрегата работает на забор и осушение воздушных масс с улицы. Обеспечивается хороший воздухообмен, но установки потребляют очень много электроэнергии. Помимо работы вентиляторов, необходимо питать установки по осушению и подогреву уличного воздуха. Для цехов и помещений со стабильно высоким уровнем влажности содержание такого прибора будет затратным.
Конденсаторы. Принцип действия осушителя похож на работу кондиционера, но отвода тепла в нем не происходит. Избыточная влага внутри установки конденсируется на холодной поверхности и стекает по специальным отводам. Осушенный воздух проходит через теплообменник и нагревается до комнатной температуры. Такой прибор подходит для использования в помещениях большой площади. При его работе очень быстро прогревается входящий воздух, и в маленькой комнате становится жарко.
Адсорбционный осушитель сжатого воздуха на сегодняшний день является наиболее востребованным для предприятий и организаций. В быту такие установки почти не используются. При выборе агрегата учитывают температуру и влажность воздуха в помещении, его объем.
Способ установки осушителей
По типу монтажа выделяют:
Стационарные осушители. Это мощные агрегаты с высокой производительностью. Они крепятся к стене или к полу. Стационарные установки используются для работы в помещениях большой площади с высокой влажностью воздуха;
Мобильные осушители. Установки более компактные, легкие, их можно переносить из одного помещения в другое. Хорошо подходят для осушения воздуха со средним влагосодержанием.
Несколько агрегатов могут быть объединены в сеть и использоваться в одном помещении.
Монтаж должен выполнять специалист. При неправильной установке очень скоро может потребоваться ремонт осушителей сжатого воздуха.
Производители осушителей
На современном рынке очень много торговых марок, которые предлагают подобное оборудование. Вот наиболее популярные:
недорогие аппараты Aerotek, Ballu. Осушители этих фирм востребованы не только в коммерческом секторе, но и в быту. Оборудование компактное, доступно по цене широкому кругу потребителей. Модели отличаются невысокой мощностью, подходят для периодического использования;
Mitsubishi Electric – еще один популярный бренд. Компания специализируется на производстве техники в сегменте «премиум». Осушители Mitsubishi надежны в использовании, эффективны, долговечны;
DanVex и Dantherm выпускают бытовые осушители, компактные и недорогие. Большинство моделей ориентированы на использование в небольших помещениях, например, в душевых или ванных комнатах;
Master – в линейке бренда огромное количество моделей с различными характеристиками. Есть полупрофессиональные осушители DH среднего ценового сегмента. Представлено также коммерческое оборудование, которое востребовано на предприятиях торговли и в офисах различных компаний;
Calorex DH, Aerial AP, RIX, Dantherm CDP – серии осушителей для бассейнов. Представлены модели для напольного и настенного монтажа в различных комплектациях. Можно подобрать аппарат нужной производительности с функцией обогрева или охлаждения;
скрытые канальные осушители представлены марками Aerial, Dantherm, Calorex;
General Climate, NeoClima – приборы эконом-класса, простые в установке и использовании;
Calorex и Dantherm предлагают осушители сжатого воздуха для компрессоров, которые используются в промышленности. Производительность моделей высокая, достигает 45000 м³/час. Такие приборы работают в больших цехах, производственных помещениях с высоким уровнем влажности.
Для бытовых нужд не всегда стоит покупать дорогостоящий осушитель. С проблемой избыточной влажности справляются кондиционеры.
В небольших помещениях промышленного и коммерческого назначения сушка воздуха может осуществляться в системе вентиляции. Для этого в воздуховодах монтируют специальное оборудование.
5 типов адсорбционных осушителей и их относительная сила и слабость
Загрязнение продукции, нарушение производственного процесса… физическая эрозия вашей системы сжатого воздуха. Любой из них может снизить рентабельность вашего предприятия. Постоянная подача «промышленного сухого» сжатого воздуха жизненно важна для поддержания высокого качества продукции, минимальных затрат на техническое обслуживание и предотвращения потери производительности из-за простоев.
На рынке осушителей есть четыре категории — химические, охлаждаемые, мембранные и регенеративные осушители.
В регенеративных адсорбционных осушителях используются адсорбенты для удаления влаги из сжатого воздуха, находящегося под давлением, затем, когда они заполнены, адсорбент регенерируется при низком давлении. После регенерации адсорбент готов к следующему использованию в сушилке.
В этой статье рассматриваются четыре различных типа регенеративных адсорбционных осушителей, которые являются одними из наиболее распространенных типов осушителей на рынке.
Регенеративные осушители с поворотным давлением.
Самый простой вид сушилки.Осушители с переменным давлением имеют несколько резервуаров, в которых давление колеблется между различными резервуарами, так что, пока один резервуар используется для осушения воздуха, остальные резервуары регенерируют свой адсорбент.
Не предпринимается никаких попыток сохранить тепло адсорбции в слое осушителя. Сушилки работают с короткими циклами от 5 до 10 минут до переключения сосудов. Адсорбированное тепло используется для десорбции влаги на этапе регенерации.
Поворотные сушилки высокого давления.
При более высоком давлении плотность воздуха позволяет этим осушителям рассеивать тепло адсорбции до окончания процесса сушки. В поворотных сушилках высокого давления не делается попыток сохранить тепло, чтобы его можно было использовать в процессе регенерации. Эти сушилки обычно работают с продолжительностью цикла от 30 до 60 минут.
Необогретый продувочный воздух обеспечивает энергию для регенерации слоя адсорбента, и мы видим, что температура выхлопных газов на 100 ° F ниже, чем температура на входе.
Регенеративные осушители с внутренним подогревом.
В осушителях этого класса нагреватели либо прикреплены к корпусам осушителей, либо нагревательные элементы проходят через слои адсорбента. Эти сушилки обычно работают с четырехчасовым циклом. Единственная проблема регенеративных осушителей с внутренним подогревом заключается в том, что адсорбент необходимо часто менять из-за гидротермического разрушения адсорбента при повышенных температурах во влажной среде.
Регенеративные осушители с внешним подогревом.
Сушилки с внешним подогревом основаны на косвенном нагреве влажного адсорбента.В этой конструкции регенерация может быть достигнута как при линейном, так и при атмосферном давлении. Очевидно, атмосферное давление более эффективно.
Адсорбционные осушители воздуха с регенерацией
могут быть спроектированы и изготовлены практически для любых условий эксплуатации. Перед заказом убедитесь, что вы сравниваете характеристики своей сушилки с характеристиками оригинальной конструкции в сотрудничестве с выбранным поставщиком. Никому не нужен влажный воздух!
Если вам необходимо модернизировать сушилку или установить новую систему сжатого воздуха, позвоните в команду Pye-Barker по телефону 404-363-6000 или свяжитесь с нами по линии продаж @ pyebarker.com
Какие бывают типы осушителей сжатого воздуха? — Australian Manufacturing News
Осушители сжатого воздуха являются важным дополнением к воздушным компрессорам и позволяют безопасно удалять такие частицы, как масло и водяной пар.
Фильтрация и осушка сжатого воздуха могут снизить вероятность коррозии и других проблем, продлить срок службы оборудования и снизить потребность в техническом обслуживании.
Многие типы осушителей воздуха могут эффективно удалять загрязнения и водяной пар, производя качественный сжатый воздух, который подходит для чувствительных применений.К типам осушителей воздуха относятся мембранные, адсорбционные, осушающие воздух и осушители с охлаждением.
Что такое осушитель воздушного компрессора?
В осушителях с воздушным компрессором используется ряд различных методов удаления влаги и водяного пара из сжатого воздуха в зависимости от типа осушителя воздуха. У каждого типа осушителя воздуха есть свои преимущества и недостатки, которые могут сделать их более подходящими для определенных ситуаций.
Количество водяного пара в воздухе измеряется его «точкой росы».Чем ниже температура точки росы воздуха, тем меньше в нем водяного пара и тем он суше. Хотя некоторые типы осушителей воздуха могут удалять почти весь водяной пар из воздуха, снижение точки росы становится все более дорогостоящим и трудным, поскольку водяной пар удаляется.
Осушители сжатого воздуха холодильные
Рефрижераторные осушители являются популярным типом осушителей сжатого воздуха, поскольку они наиболее экономичны в эксплуатации и владении. Осушители с охлажденным воздухом работают за счет охлаждения сжатого воздуха до тех пор, пока водяной пар не конденсируется в жидкую форму, которая затем сливается.
Рефрижераторные осушители — лучший выбор для сушки воздуха общего назначения, так как они удаляют наибольшее количество воды с наименьшим потреблением энергии. Это может значительно уменьшить проблемы, связанные с влажным сжатым воздухом, без дополнительных затрат на полное удаление водяного пара.
Плюсы: Экономичность
Минусы: Не полностью удаляет влагу
Мембранные осушители сжатого воздуха
Мембранные осушители работают за счет пропускания сжатого воздуха через тонкую мембрану.Эта мембрана предназначена для пропускания молекул воды, но задерживает более крупные молекулы воздуха. Это эффективно отделяет водяной пар от воздуха и сушит его. Затем небольшое количество сжатого воздуха рециркулирует в систему, чтобы выпустить отделенный водяной пар и восстановить мембрану.
Мембранные сушилки занимают очень мало места и не требуют электричества для работы. По этой причине их рекомендуют использовать в удаленных местах и в отраслях, где взрывы являются фактором риска.
Плюсы: Маленький и эффективный
Минусы: Дорого и со временем потребуется замена
Адсорбционные осушители сжатого воздуха Адсорбционные осушители
используют материалы, которые поглощают воду из сжатого воздуха и затем могут быть нагреты для высвобождения и удаления воды.Этот обратимый процесс обычно происходит в двух отдельных отсеках, которые чередуются между нагреванием и сушкой.
Адсорбционные осушители
также известны как регенеративные осушители или двухсторонние осушители, поскольку они могут эффективно переключаться между двумя своими отсеками, обеспечивая постоянную сушку сжатого воздуха. Адсорбционные осушители также сушат воздух до очень низкой точки росы и поэтому лучше всего подходят для подачи сжатого воздуха в чувствительные системы.
Плюсы: Эффективно осушает сжатый воздух
Минусы: Дорого в эксплуатации.Сушилки с подогревом требуют большого количества электроэнергии
Осушитель сжатого воздуха с деликатными веществами
Деликатные материалы — это специальные соединения, которые притягивают и поглощают водяной пар в сжатом воздухе с образованием жидкого раствора за счет их комбинации. Минеральные соли, такие как хлорид кальция, обычно используются в сушилках с расплывающимся воздухом.
Осушители с улучшенными свойствами обычно требуют установки коалесцирующего фильтра до того, как воздух попадет в химический осушитель. Коалесцирующие фильтры улавливают частицы и воду до тех пор, пока они не станут достаточно большими для стекания, удаляя жидкую воду до того, как она попадет в сушилку, и помогают сохранить расплывающийся материал.
Фильтр для удаления твердых частиц может также потребоваться после осушителя с возможностью удаления влаги, чтобы предотвратить проникновение химических частиц, в зависимости от использования сжатого воздуха.
Плюсы: Быстро и эффективно сушит воздух до высокого качества
Минусы: Требуется ежедневная замена материалов и дополнительных фильтров
Удаление водяного пара из воздушного компрессора имеет важное значение для обеспечения надлежащей работы и снижения потребности в техническом обслуживании и ремонте в будущем.Осушенный сжатый воздух может позволить вам безопасно и эффективно приводить в действие ваши приложения, не допуская ошибок и загрязнений.
Автор Биография:
Эта статья написана Дэниелом Дефенди из компании Express Compressors в Перте. Вы можете поймать Даниэля в Google+, чтобы обсудить эту статью.
Рекомендуемые, Лента новостей
Типы осушителей сжатого воздуха: —
Осушители воздуха используются для удаления влаги из сжатого воздуха. Существуют различные типы осушителей сжатого воздуха для удаления влаги из сжатого воздуха.
Осушитель сжатого воздуха — классификация, основанная на методе отделения влаги от сжатого воздуха.
Осушитель воздуха с хладагентом
Осушитель воздуха с осушителем.
Осушители для разжижающих веществ
Осушитель воздуха мембранного типа.
Осушитель воздуха охлаждаемого типа: —
Осушитель воздуха охлаждаемого типа является наиболее популярным и распространенным для общего применения. Сжатый воздух охлаждается в теплообменнике воздух-хладагент до температуры около 4 ° C при температуре При такой температуре влага в воздухе конденсируется и отводится через влагоотделитель.Выходящий воздух с более низкой температурой пропускается через входящий воздух для теплообмена, чтобы снизить нагрузку в холодильной системе. В системе охлаждения точка росы под давлением достигается равной 4 ° C.

2. Адсорбционный осушитель воздуха: —
В этих осушителях используется влагопоглотитель, который адсорбирует водяной пар. Следует различать адсорбцию и абсорбцию. Адсорбция означает, что влага прилипает к адсорбенту, собираясь в тысячах маленьких пор внутри каждого слоя адсорбента.Состав влагопоглотителя не изменяется, и влага может быть удалена в процессе регенерации путем подачи сухого продувочного воздуха, применения тепла или комбинации того и другого. Абсорбция означает, что материал, который притягивает влагу, растворяется и расходуется влагой. Абсорбция происходит в осушителе адсорбционного типа.
Регенеративные адсорбционные осушители обычно имеют конструкцию с двумя колоннами. Одна колонна осушает воздух из компрессора, в то время как адсорбент в другой колонне регенерируется после того, как давление в колонне снижено до атмосферного.Регенерация может выполняться с использованием временного цикла или по запросу путем измерения температуры или влажности в осушающих колоннах или путем измерения точки росы воздуха, выходящего из колонны, работающей в режиме онлайн.
Основы регенерации Осушитель осушающего воздуха может быть классифицирован как: —
a. Осушитель воздуха с меньшим нагревом.
Внутренний или внешний нагреватель не используется. Потребность в продувочном воздухе может составлять до 18% от общего потока воздуха. В сушилках этого типа при 7 кг / см2 (г) точка росы под давлением составляет -40 ° C, в сушилках этого типа может быть достигнута точка росы под давлением до -70 ° C.

б. Осушитель воздуха с активированным нагревом. (Внутренний или внешний)
Внутреннее или внешнее тепло подается нагревателем в этой сушилке для пополнения адсорбента. В сушилке с внутренним нагревом пар или электричество могут использоваться в нагревателе, встроенном в слой адсорбента. Это снизило требования к потерям продувочного воздуха до менее 10%. Продувочный воздух плюс нормальное излучение используется для охлаждения слоя адсорбента после регенерации, чтобы предотвратить повышение температуры воздуха ниже по потоку.
В регенеративных адсорбционных осушителях с внешним обогревом продувочный воздух нагревается до повышенной температуры и затем проходит через слой адсорбента. Количество продувочного воздуха составляет примерно 5-10% от воздушного потока, проходящего через осушитель. Продувочный воздух из системы сжатого воздуха можно исключить, если использовать нагнетатель для циркуляции нагретого атмосферного воздуха через слой адсорбента. Чтобы защитить слой адсорбента от загрязнения маслом из воздушного компрессора, перед осушителем требуется коалесцирующий фильтр.Для защиты оборудования, расположенного ниже по потоку, от осушающей пыли или «мелких частиц» также рекомендуется установить фильтр твердых частиц после осушителя.
г. Осушитель воздуха с теплотой сжатия: —
Осушитель воздуха с теплотой сжатия может использоваться с безмасляным воздушным компрессором. Осушители этого типа не имеют потерь на продувку. Для регенерации осушителя воздуха используется тепло сжатого воздуха. С осушителем HOC может быть достигнута точка росы под давлением -40 ° C. Этот тип осушителя может быть наиболее экономичным типом регенеративного осушителя.

3. Осушители разжижающего воздуха
Расплывчатые осушители обычно состоят из сосуда под давлением, заполненного гигроскопичной средой, поглощающей водяной пар. Среда постепенно растворяется — или расплывается — с образованием раствора в основании сосуда высокого давления. Жидкость необходимо регулярно сливать из сосуда и добавлять новую среду для поддержания работы системы. Среда обычно находится в форме таблеток.
Осушители для жидких удобрений не имеют движущихся частей и не требуют электроэнергии для работы.Поэтому общие приложения часто связаны с удаленными, опасными или мобильными рабочими площадками. Этот тип осушителя может использоваться для удаления влаги из сжатого воздуха, природного газа, отходов или любых других газов.
Производительность осушителя с эффектом текучести зависит от температуры воздуха, чем ниже температура воздуха, тем лучше производительность осушителя воздуха.

4. Мембранный осушитель воздуха: —
Под мембранным осушителем понимается осушающая мембрана, которая удаляет водяной пар из сжатого воздуха.сжатый воздух сначала фильтруется с помощью высококачественного коалесцирующего фильтра. Этот фильтр удаляет жидкую воду, масло и твердые частицы из сжатого воздуха. Затем насыщенный водяным паром воздух проходит через центральное отверстие полых волокон в пучке мембран. В то же время небольшая часть продукта сухого воздуха перенаправляется вдоль внешней поверхности волокон, чтобы вывести водяной пар, проникший через мембрану. Затем насыщенный влагой продувочный газ выпускается в атмосферу, а чистый сухой воздух подается в установку.Мембранные осушители воздуха рассчитаны на непрерывную работу. Мембранные осушители воздуха тихие, надежные и не требуют электричества для работы.

Для определения точки росы при атмосферном давлении и давлении нажмите здесь. Чтобы повысить эффективность системы сжатого воздуха, нажмите здесь,
Сжатый воздух 101: Осушители воздуха
Доступно несколько технологий воздушной сушки, наиболее распространенные из которых описаны здесь. Влагосодержание обычно выражается в температуре точки росы под давлением (PDP), которая представляет собой температуру, при которой жидкая вода начинает конденсироваться при охлаждении воздуха.
Осушители охлаждающего воздуха
Точка росы: до 38 ° F
Источник энергии: электрический
Энергопотребление: прибл. 3-6% мощности компрессора (включая холодильные системы и эффекты падения давления)
Большинство осушителей сжатого воздуха имеют охлаждаемую конструкцию. В этих осушителях используется хладагент для охлаждения поступающего сжатого воздуха почти до точки замерзания. По мере охлаждения воздуха влага конденсируется в жидкую воду и стекает. Затем холодный выходящий воздух обычно обменивается теплом с теплым входящим воздухом, чтобы предварительно охладить входящий воздух (уменьшая требуемую систему охлаждения) и повторно нагреть выходящий воздух (чтобы отвести температуру воздуха от точки росы и предотвратить запотевание труб). .
Эти сушилки снижают уровень влажности до точки росы примерно до 38 ° F (меньший риск образования льда, который может блокировать поток через сушилку). Они хорошо подходят для воздушных систем, которые не подвергаются воздействию отрицательных температур и просто требуют отсутствия жидкой воды.
Обычно перепускной клапан горячего газа в холодильном контуре контролирует температуру, но это не обеспечивает экономии энергии. Элементы управления энергосбережением становятся все более распространенными в рефрижераторных осушителях и могут включать холодильные компрессоры с регулируемой скоростью, циклические компрессоры хладагента с накоплением тепла (массы песка, гликоля или избыточного хладагента) и разгрузочные спиральные компрессоры.
Для некоторых осушителей с охлаждением требуются фильтры предварительной очистки для предотвращения загрязнения теплообменника, в зависимости от их конструкции, но в большинстве случаев этого не происходит.
Адсорбционные осушители воздуха
Адсорбционные осушители
(также называемые регенеративными осушителями воздуха) содержат два резервуара высокого давления с адсорбирующими адсорбционными материалами, которые удаляют воду из воздушного потока. В любой момент времени одна колонна высыхает, а другая регенерирует (удаляет влагу из адсорбирующего осушителя). Тип метода регенерации определяет, к какому из трех основных подклассов относится адсорбционный осушитель.
Адсорбционные осушители без нагрева (осушители с вращающимся под давлением)
Точка росы: до -100 ° F
Источник энергии: электрический (только контроль), сжатый воздух (регенерация)
Энергопотребление: прибл. От 15 до 23% мощности компрессора (включая использование сжатого воздуха и влияние падения давления осушителя и необходимой фильтрации)
Адсорбционные осушители без нагрева регенерируют автономную адсорбентную башню, забирая приблизительно 15% своей номинальной производительности сухого сжатого воздуха и расширяя его через регенерирующую башню.После расширения этот сухой воздух становится чрезвычайно сухим и имеет большее сродство к влаге, чем гранулы осушителя. Затем этот «продувочный воздух» и влага выводятся из сушилки в атмосферу.
Эти осушители снижают уровень влажности до -100 ° F (-40 ° F обычно является стандартным). Это делает их подходящими для систем с более холодным воздействием элементов или для процессов питания, чрезвычайно чувствительных к влаге (даже в виде пара).
Таймер контролирует цикл на сушильных башнях.Дополнительные элементы управления энергосбережением позволяют автономной градирне регенерировать, останавливать продувку воздуха и оставаться в режиме ожидания. Когда онлайн-башня становится насыщенной, элементы управления активируют автономную башню, согласовывая потребление энергии сушилкой с нагрузкой.
Для всех адсорбционных осушителей требуются фильтры предварительной очистки для удаления масла и фильтры очистки от твердых частиц. Фильтр предварительной очистки для удаления масла защищает осушитель от масла, которое не может быть удалено из осушителя во время цикла регенерации. Фильтр очистки от твердых частиц предотвращает попадание абразивной осушающей пыли вниз по линии и загрязнения оборудования.
Обогреваемая продувка / продувка отработавших газов / осушители с внутренним подогревом
Точка росы: до -40 ° F
Источник энергии: электрический (элементы управления, нагреватели), сжатый воздух (регенерация)
Энергопотребление: прибл. От 13,5 до 21% мощности компрессора (включая использование сжатого воздуха, мощность нагревателя и влияние падения давления осушителя и необходимой фильтрации)
Адсорбционные осушители с продувкой с подогревом снижают скорость продувки осушителей без нагрева примерно до 7,5% производительности и увеличивают ее за счет нагрева.Эта комбинация горячего и сухого воздуха удаляет влагу из регенерирующего слоя адсорбента.
Эти осушители снижают уровень влажности до -40 ° F. Это делает их подходящими для систем, подверженных воздействию более холодных климатических элементов.
Таймер контролирует цикл градирни и нагревателей. Элементы управления энергосбережением, как правило, не являются обязательными и работают аналогично сушилкам без нагрева. Они увеличивают время высыхания интерактивной башни до достижения насыщения.
Для продувочного осушителя с подогревом требуется предварительный фильтр для удаления масла и дополнительный фильтр для твердых частиц, но дополнительный фильтр для твердых частиц также должен выдерживать высокие температуры сразу после переключения градирни.
Подогреваемые продувочные осушители с вентилятором
Точка росы: до -40 ° F
Источник энергии: электрический (элементы управления, нагреватели, вентилятор)
Энергопотребление: прибл. От 11 до 18,5% мощности компрессора (включая мощность нагнетателя, мощность нагревателя и влияние падения давления осушителя и необходимой фильтрации)
Адсорбционные осушители с продувкой нагнетателем исключают продувку сжатым воздухом за счет установки нагнетателя для использования окружающего воздуха и увеличения его за счет нагрева. Этот горячий сухой воздух удаляет влагу из регенерирующего слоя адсорбента.
Эти осушители снижают уровень влажности до -40 ° F. Это делает их подходящими для систем, подверженных воздействию более холодных климатических элементов.
Таймер включает градирни, нагнетатель и нагреватели в этих сушилках. Как и в сушилках без нагрева, элементы управления энергосбережением, как правило, не являются обязательными и увеличивают время сушки интерактивной градирни до достижения насыщения.
Для продувочного осушителя с подогревом требуется предварительный фильтр для удаления масла и фильтр грубой очистки. Тем не менее, выходной фильтр для твердых частиц также должен быть рассчитан на то, чтобы выдерживать высокие температуры сразу после переключения градирни.
Осушители воздуха для деликатных добавок
Точка росы: примерно на 20 ° F ниже температуры на входе.
Источник энергии: нет.
Энергопотребление: прибл. 3% мощности компрессора (из-за эффекта падения давления, не включая дренажные отходы)
Сушилки с улучшенными свойствами становятся все более редкими, но все еще иногда используются в отдаленных районах. Отсутствие потребности в электроэнергии делает их подходящими для портативных компрессоров с дизельным приводом.
Эти осушители состоят из сосуда под давлением, заполненного абсорбирующими таблетками-влагопоглотителями.По мере того как эти таблетки впитывают воду, они растворяются с образованием агрессивного раствора конденсата рассола. Этот солевой раствор обычно сливается из системы с использованием нерациональных шаровых кранов с приводом. Эти клапаны остаются надежными даже при загрязнении рассолом, ржавчиной и осколками таблеток осушителя.
Распыляемый осушитель не требует предварительных фильтров, но большинство экспертов рекомендуют последующий фильтр для твердых частиц, чтобы предотвратить прохождение агрессивного адсорбента вниз по линии. Из-за дороговизны замены расходного осушителя, агрессивного характера конденсата и плохой точки росы в установках эти осушители используются редко.
Мембранные осушители воздуха
Точка росы: до -40 ° F
Источник энергии: сжатый воздух
Потребление энергии: прибл. 12-60% мощности компрессора (из-за использования сжатого воздуха и влияния перепада давления)
Мембранные осушители по существу фильтруют молекулы водяного пара от других молекул, составляющих сжатый воздух, на молекулярном уровне. Более мелкие молекулы (такие как кислород, водород и азот) проходят через мембрану и продолжают движение вниз по потоку, в то время как более крупные молекулы воды выходят в атмосферу.
Мембранный осушитель не требует дополнительной мощности, но откачивает часть сжатого воздуха. Количество потерянного воздуха обычно зависит от размера осушителя, который определяется требуемой скоростью потока, давлением, точкой росы на входе и точкой росы на выходе. Осушитель может подходить для широкого диапазона расхода в зависимости от требуемой точки росы.
Например, данная сушилка может выдавать 57 кубических футов в минуту с входной точкой росы 100 ° F и выходной точкой росы 40 ° F, или она может выходить 8.9 кубических футов в минуту с точкой росы на входе 100 ° F и точкой росы на выходе -40 ° F. В любом случае эта сушилка будет выпускать 9,6 кубических футов в минуту с потерей от 15% до 52%.
Из-за потенциально высоких потерь мембранные осушители часто используются только в небольших «точках использования». Они улучшают качество воздуха для данной машины или процесса.
Мембранные осушители требуют использования предварительного фильтра для предотвращения засорения мембраны маслом.
** Мембранные осушители не предназначены для использования в системах подачи воздуха для дыхания. Мембрана может выпускать дополнительный кислород вместе с отработанной влагой, создавая более низкую концентрацию кислорода в сжатом воздухе. Это не проблема для большинства применений сжатого воздуха, но может создать опасность, когда воздух используется для дыхания.
О фильтрации
Как мне узнать, какой тип осушителя воздуха мне нужен для моего компрессора?
Как мне узнать, какой тип осушителя воздуха мне нужен для моего конкретного воздушного компрессора?
Осушители воздуха
используются после воздушного компрессора, чтобы избавить сжатый воздух от влаги или влажности до того, как он попадет в ваше приложение или конечный продукт.Использование осушителей воздуха обязательно во многих областях, таких как производство продуктов питания и напитков, электроника, производство и окраска распылением в автомобильной промышленности.
Но как мне узнать, какой тип осушителя воздуха мне нужен для моего конкретного воздушного компрессора?
Размеры осушителей воздуха зависят от температуры окружающей среды и поступающего воздуха, а также от мощности вашего воздушного компрессора. Чем больше потребляемая мощность вашего компрессора, тем больший расход должен быть на осушителе.Самое главное, вы хотите выбрать правильную сушилку в зависимости от температуры окружающей среды и качества воздуха, необходимого для ваших задач.
Не всем конечным пользователям лучше подавать воздух с определенной точкой росы. Вы можете сказать, что их перевели. Точку росы следует использовать только конечным пользователям, которые используют воздух в специальных приложениях, где фактическое содержание воды имеет решающее значение. Клиентам, которые просто хотят предотвратить конденсацию воды в трубопроводах и инструментах, хорошо подходит термин «относительная влажность».Поскольку температура окружающей среды колеблется в течение года, постоянная относительная влажность приводит к колебаниям точки росы.
Следовательно, для клиента, которому требуется только защита от конденсации, наличие дополнительных PDP в течение года, безусловно, является чрезмерным спросом. Либо критическое состояние наступает зимой, а это означает, что более высокое значение PDP летом приемлемо. Или критическое состояние летом, то зимой требуется отрицательная PDP. Еще раз обратите внимание, что это только для предотвращения конденсации.Мы уже упоминали ранее, что в случае особых применений, когда содержание воды в воздушной системе важнее, чем свободная вода, вам понадобится стационарная PDP круглый год.
Если температура окружающей среды ниже 40 ° C / 104 ° F и основное использование осушителя для предотвращения конденсации или точки росы около 3 ° C-4 ° C / 37 ° F-39 ° FC, рефрижераторный осушитель лучше всего использовать. Эти сушилки часто используются на производственных предприятиях, в автомагазинах, пищевых производствах и пивоварнях.Рефрижераторные осушители бывают как в циклическом, так и в нецикличном вариантах, чтобы соответствовать потребностям вашего приложения. Эти сушилки энергоэффективны и являются наиболее популярным типом сушилок.
Если температура окружающей среды и входящего воздуха выше 40 ° C / 104 ° F, обычно рекомендуется высокотемпературный осушитель или дополнительный охладитель после рекомендации компрессора. Если вам нужен высокий уровень сухого окружающего воздуха (PDP -40 ° C / -40 ° F или -70 ° C / -94 ° F), можно использовать адсорбционный осушитель .Адсорбционные осушители могут достигать точки росы под давлением до -70 ° C / -94 ° F и часто используются в очень холодном климате, чтобы избежать образования льда в трубах и установках. Адсорбционные осушители также используются в приложениях , таких как защита от плесени, медицина, текстильные и пищевые фабрики, чтобы воздух оставался максимально сухим. В этих сушилках используется влагопоглотитель (похожий на несъедобные упаковки, которые вы найдете в своей новейшей обувной коробке) для поглощения и удаления влаги из сжатого воздуха. Адсорбционные осушители также имеют разные технологии, такие как осушители без нагрева , осушители с подогревом или с продувкой нагнетателем / Осушители с нулевой продувкой .
Осушители воздуха
рекомендуются практически для всех применений сжатого воздуха, но при выборе осушителя, подходящего для вашего бизнеса, важно, чтобы ваше производство работало как можно более безопасно и эффективно. Чтобы просмотреть линейки сушилок Pneumatech, нажмите ЗДЕСЬ.
Основные сведения о различных типах осушителей сжатого воздуха
Сжатый воздух часто называют четвертым источником энергии — наряду с водой, электричеством и природным газом.Это связано с тем, что многие предприятия и отрасли полагаются на сжатый воздух в своей повседневной работе.
Сжатие воздуха повышает его температуру и снижает относительную влажность, что позволяет ему пропускать большое количество водяного пара. Однако это содержание воды необходимо удалить в разной степени. Слишком много влаги может вызвать ржавчину и коррозию и повлиять на качество сжатого воздуха.
Удаление влаги может осуществляться с помощью процессов конденсации, адсорбции и селективного проникновения.Существует три основных типа осушителей воздуха, в которых используются эти процессы: охлаждаемые, адсорбционные и мембранные.
Рефрижераторные осушители
В рефрижераторных осушителях процесс сжатия-расширения с прямым обменом охлаждает хладагент, который отводит тепло от горячего влажного воздуха до тех пор, пока вода не конденсируется из воздуха. Горячий влажный воздух из компрессора поступает в осушитель и встречает теплообменник воздух-хладагент, который снижает температуру воздуха до температуры чуть выше точки замерзания.Конденсат удаляется из воздуха в влагоотделителе. Затем холодный сухой воздух выходит из осушителя через воздухо-воздушный теплообменник, который предварительно охлаждает поступающий горячий воздух и повышает температуру подаваемого холодного воздуха.
Холодильные системы имеют относительно ограниченную температуру точки росы в диапазоне от 35 ° F до 50 ° F. Потребляемая мощность рефрижераторных осушителей относительно невысока и составляет примерно 0,8 кВт / 100 кубических футов в минуту. Более высокое давление на входе и более низкая температура воздуха на входе увеличивают пропускную способность осушителя.
Адсорбционные осушители
Адсорбционные осушители воздуха удаляют влагу путем адсорбции. Осушающий материал включает силикагель, активированный оксид алюминия и молекулярные сита. Когда воздух проходит через гранулы осушителя, водяной пар отделяется от воздуха и остается на поверхности гранул. Это производит очень сухой сжатый воздух с очень низкой точкой росы от -40 ° F до -100 ° F. Через некоторое время небольшая часть высушенного сжатого воздуха используется для очистки и регенерации влажных шариков.Влажный продувочный воздух, выпускаемый в атмосферу, является потерянным воздухом, что является дорогостоящим.
Адсорбционный осушитель без нагрева (теплота сжатия) использует от 15% до 18% осушенного воздуха для регенерации и потребляет около 0,8 кВт / 100 кубических футов в минуту. Теплота сжатия почти всегда используется в центробежных винтовых компрессорах или безмасляных ротационных компрессорах. Адсорбционный осушитель с подогревом использует от 3% до 7% осушенного сжатого воздуха для регенерации и потребляет от 2 до 3 кВт / 100 кубических футов в минуту. Добавление вентилятора окружающего воздуха снижает потребность в продувочном воздухе.Коалесцирующий фильтр на впуске необходим для удаления масла из приточного воздуха.
Мембранные осушители
При использовании в качестве осушителя в системе сжатого воздуха специально разработанные полые полимерные волокна позволяют водяному пару проходить через поры мембранной стенки быстрее, чем воздух. Это уменьшает количество водяного пара в воздушном потоке, тем самым снижая точку росы подаваемого воздуха. Достигнутая точка росы обычно составляет 40 ° F, но более низкие точки росы до –40 ° F могут быть достигнуты за счет дополнительной потери продувочного (продувочного) воздуха.
Для продувки мембранных систем требуется от 15% до 20% сухого сжатого воздуха. Фактическое использование продувочного воздуха прямо пропорционально количеству потока, проходящего через сушилку. Потребляемая мощность относительно высока — от 3 до 4 кВт / 100 куб. Футов в минуту. Однако мембранные осушители не имеют движущихся частей, которые могут изнашиваться, что упрощает их обслуживание и снижает их стоимость.
Часто задаваемые вопросы: различные типы осушителей сжатого воздуха
Если вы используете инструменты и оборудование с пневматическим приводом, необходимо иметь осушитель сжатого воздуха.Осушители сжатого воздуха удаляют влагу из воздуха, защищая ценные инструменты и оборудование, а также вашу работу от повреждения водой и ржавчины. Когда воздух сжимается, влага в нем остается, и с осушителем воздуха это может привести к большим проблемам. Чтобы выбрать осушитель сжатого воздуха, который лучше всего подойдет вам, обратите внимание на четыре доступных типа.
Рефрижераторные осушители
Эти осушители сжатого воздуха удаляют влагу путем охлаждения используемого воздуха.При понижении температуры воздуха происходит конденсация влаги. Затем конденсат собирается, и воздух повторно нагревается. Эти сушилки — отличный вариант для некоторых людей, но если ваша работа очень чувствительна к воде, этот тип сушилки не рекомендуется. Он способен удалить большую часть влаги из сжатого воздуха, но не всю.
Химические сушилки
В химических сушилках для удаления влаги используются химические вещества, обычно хлорид лития или кальция.Водяной пар притягивается к этим химическим веществам. Как только материал пропитается, его вместе с собранной водой выбрасывают. При покупке химического осушителя обратите внимание на то, что необходим качественный фильтр, чтобы внутренняя часть устройства оставалась сухой. Если химикаты влажные, они не будут притягивать столько влаги.
Адсорбционные осушители
Адсорбционные осушители
могут достигать более низких уровней температуры, некоторые модели достигают температуры до -40 градусов по Фаренгейту.В этих сушилках используется влагопоглотитель для поглощения влаги из воздуха. При более низких температурах может быть собрано больше влаги, в результате чего остается более сухой воздух, чем в некоторых других типах осушителей сжатого воздуха. Адсорбционным осушителям для работы требуется больше электроэнергии.
Мембранные осушители воздуха
Для этого типа осушителя сжатого воздуха используется специальная мембрана. Водяной пар может проходить через эту мембрану, когда воздух проходит через трубки внутри сушилки.На выходе из трубки воздух сухой. Мембранные сушилки не нуждаются в электричестве для работы и при работе производят мало шума. Эти сушилки также не требуют особого ухода и ухода.

Виды осушителей воздуха: Типы осушителей воздуха

Типы осушителей воздуха

Существует 3 основных типа осушителей воздуха

виды, как выбрать, назначение осушителей

Зачем нужен осушитель воздуха?

Осушители воздуха: виды оборудования

Как выбрать осушитель воздуха?

Выводы

Типы осушителей воздуха и принципы осушения

Типы осушителей воздуха и принципы осушения

❤️ Что делать когда высокая влажность в квартире

⭐ Подбор осушителей воздуха по вашим характеристикам

☝ Способы избавиться от лишней влажности в помещении. Статьи, Видео Сравнение, Опыты.

✅ Уменьшение влаги, предотвратить появление от плесени

Осушители воздуха – типы, места применения и варианты исполнения

Читайте также:

Виды осушителей воздуха

Типы осушителей сжатого воздуха. Как выбрать осушитель — «Нижегородтехцентр»

Виды осушителей сжатого воздуха и принцип их работы

Зачем нужен осушитель

Принцип работы устройства

Способ установки осушителей

Производители осушителей

5 типов адсорбционных осушителей и их относительная сила и слабость

Какие бывают типы осушителей сжатого воздуха? — Australian Manufacturing News

Типы осушителей сжатого воздуха: —

Сжатый воздух 101: Осушители воздуха

Осушители охлаждающего воздуха

Адсорбционные осушители воздуха

Адсорбционные осушители без нагрева (осушители с вращающимся под давлением)

Обогреваемая продувка / продувка отработавших газов / осушители с внутренним подогревом

Подогреваемые продувочные осушители с вентилятором

Осушители воздуха для деликатных добавок

Мембранные осушители воздуха

Как мне узнать, какой тип осушителя воздуха мне нужен для моего компрессора?

Как мне узнать, какой тип осушителя воздуха мне нужен для моего конкретного воздушного компрессора?

Основные сведения о различных типах осушителей сжатого воздуха

Часто задаваемые вопросы: различные типы осушителей сжатого воздуха

Добавить комментарий Отменить ответ

Класс очистки	Максимальное остаточное содержание масла, мг/м3	Максимальное остаточное содержание твердых частиц		Максимальное остаточное содержание влаги
Класс очистки	Максимальное остаточное содержание масла, мг/м3	размер частиц, мкм	кол-во частиц, мг/м3	г/м3	точка росы сжатого воздуха, °C
1	0,01	0,1	0,1	0,003	-70
2	0,1	1	1	0,117	-40
3	1	5	5	0,88	-20
4	5	15	8	5,953	+3
5	25	40	10	7,732	+7
6	—	—	—	9,356	+10

Класс загрязненности	Размер твердой частицы, мкм,	Содержание посторонних примесей, мг/м ГОСТ 17433-80 (СТ СЭВ 1704-79) Промышленная чистота. Сжатый воздух. Классы загрязненности (с Изменением N 1), не более
	не более	Твердые частицы	Вода (в жидком состоянии)	Масла (в жидком состоянии)
0	0,5	0,001	Не допускаются
1	5	1
2			500	Не допускаются
3	10	2	Не допускаются
4			800	16
5	25	2	Не допускаются
6			800	16
7	40	4	Не допускаются
8			800	16
9	80	4	Не допускаются
10			800	16
11			Не допускаются
12		12,5	3200	25
13	Не регламентируется	25	Не допускаются
14			10000	100
