Влагоотделитель для компрессора своими руками

Самодельный фильтр-осушитель (влагоотделитель) для компрессора своими руками.

Установил себе в мастерскую компрессор на 10 атмосфер, также решил сделать самодельный фильтр влагоотделитель.

Процесс изготовления фильтра, показан на этих фото.

Основой фильтра служит стальная труба диаметром 100 мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера. От трубы отрезал 80 см, от швеллера 2 квадрата 14 х 14 см. Все очистил от ржавчины.

Для очистки трубы изнутри использовал круг проволочный 100 мм, с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Сверлим отверстия.

Делаю пробку для слива конденсата. В нижней крышке просверливаю отверстие 12 мм, и привариваю гайку М12, рассверливаю ее сверлом 12 мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

Из бензо-маслостойкой резины, делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

Корпус готов, собираю и опрессовываю. Давление держит, утечек нет.

Затем из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы. Вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

После сушки, прикручиваю нижнюю крышку и начинаю сборку.
К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета.

Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки, всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

Насыпал сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

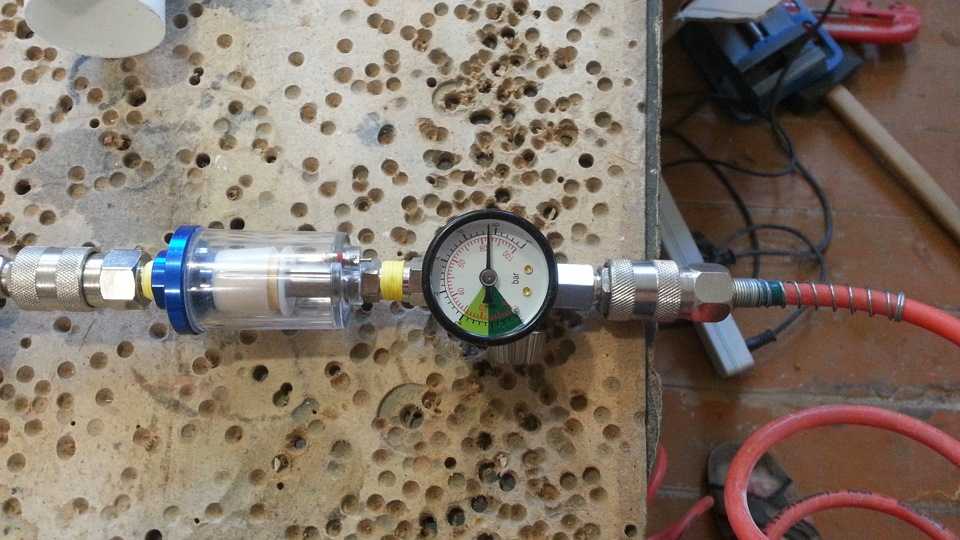

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением.

Самодельный фильтр влагоотделитель готов.

Также прилагается видео, где показано, как сделать влагоотделитель для компрессора своими руками.

Автор самоделки: Олег.

Влагоотделитель для компрессора.

Его функции и изготовление сделать самому своими руками

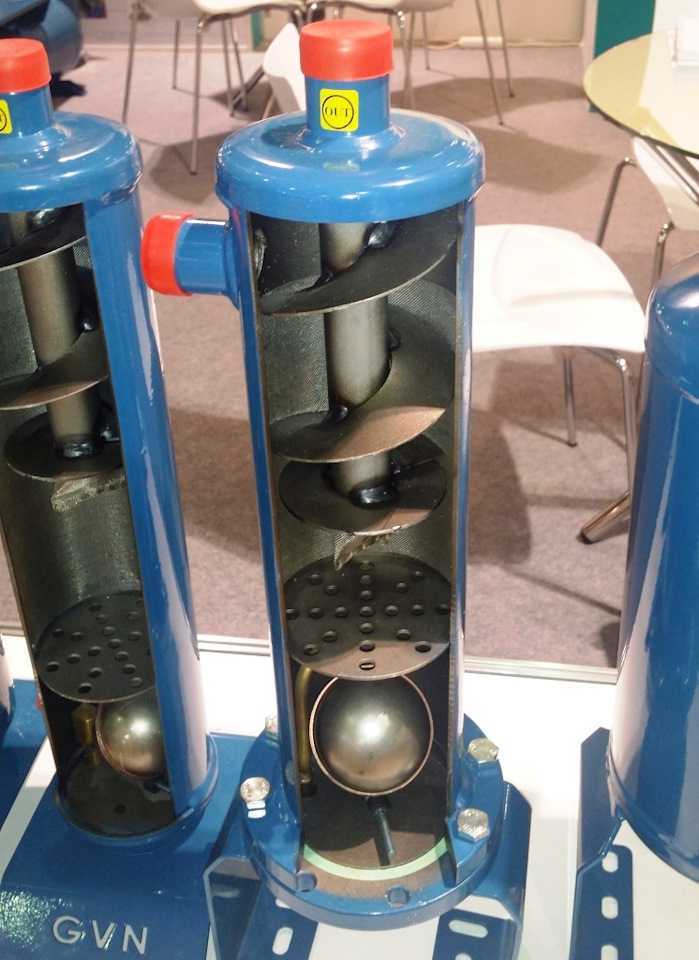

Влагоотделитель для компрессора – фильтрационный элемент. Он установлен либо в самой конструкции агрегата, либо находится на трубопроводной магистрали. Его основной задачей является обеспечение стабильной работы оборудования.

Принцип действия влагоотделительного приспособления

Устройство называют предварительным фильтром. Оно работает по такому принципу. Воздушные массы попадают внутрь рабочего пространства оборудования посредством вращения лопастей или других подвижных элементов. Пары жидкости и твердые частицы, присутствующие в них, оседают на внутренних стенках. Чтобы эти вещества не попали в выходящий сжатый воздух, они проходят фильтр.

Если в оборудовании отсутствует влагоотделитель для компрессора, это приведет к дефектам в покраске. На обрабатываемой поверхности могут появиться пузырьки воздуха, ухудшится адгезия лакокрасочного средства.

Узнаем как изготовить компрессор своими руками из. ..

Компрессор является универсальным агрегатом, который нашел довольно широкое применение, как на…

Функции фильтра

Устройство служит для очищения поступающих в оборудование воздушных масс от таких элементов:

песка;
ржавчины;
пыли;
мелких частиц резины;
воды.

Масла, используемые для нормальной работы оборудования, также могут попасть в воздушную систему. Фильтр сможет их остановить. Он очистит воздушные массы от этих примесей.

Примечание. Такое фильтровальное устройство можно приобрести в специализированном магазине. Также можно сделать влагоотделитель для компрессора своими руками.

Для этого существует большое количество технологий.

Как сделать влагоотделитель для компрессора своими руками

Смастерить такое фильтровальное устройство можно в домашних условиях. Есть несколько способов. Сделать влагоотделитель для компрессора своими руками можно из таких приспособлений:

ресивера;
силикагеля;
ресивера от холодильника.

Все из способов просты в исполнении.

Влагоотделитель для компрессора из ресивера

Необходим баллон для пропана, который предварительно очищен от остатков газа. Его устанавливают вертикально, при этом кран должен находиться снизу. В верхней части ресивера вваривают горизонтально входной штуцер.

Ресторан Садко, Санкт-Петербург: как добраться, описание,…

Ресторан «Садко» (Санкт-Петербург): описание интерьера, мебели и украшения. Адрес,…

Важно. Вварить нужно не в центре баллона, а немного со смещением в сторону. Так воздушные вихри будут образовываться вдоль внутренних стенок рабочего пространства.

В качестве выходного патрубка выступает металлическая труба. Ее длина внутри рабочего пространства должна составлять 2/3 длины ресивера. Трубу приваривают сверху по центру баллона. Чтобы обеспечить эффективный выход воздушных масс, ее заполняют стружкой с токарного станка.

Влагоотделитель из силикагеля

Приобрести это вещество можно в любом строительном магазине. Силикагель необходимо засыпать в разборную емкость. В ней происходит выпаривание влаги. Ее приваривают во внутреннем пространстве баллона.

Для правильного и качественного очищения воздушных масс, они должны пройти через весь слой силикагеля. При этом вход и выход воздуха в оборудовании ставятся в противоположных сторонах.

Существует еще один способ изготовления влагоотделителя из силикагеля. Для этого понадобится фильтр от пневматической системы грузовых автомобилей. В нем уже содержится силикагель. Поэтому необходимо произвести его небольшую доработку. Выполняют ее посредством токарно-фрезерных работ. Фильтр закрепляют во внутреннем пространстве оборудования.

Компрессор ЗИЛ-130: характеристики, ремонт

Компрессор ЗИЛ-130 имеет массу достоинств. Чтобы детально ознакомиться с особенностями модификации,…

Как сделать влагоотделитель из ресивера для холодильника

Этот способ считается самым простым и эффективным. Для изготовления фильтровального устройства понадобится работающая холодильная установка. Ее подключают к компрессору. Предварительно необходимо обеспечить герметичность камер холодильника. Дверки спаивают. Также в оборудовании устанавливают спускной клапан. С его помощью будет выводиться конденсат.

Общие рекомендации

Выбирая способ изготовления влагоотделительного устройства, необходимо учитывать мощность компрессорной установки. При большом напоре воздушных масс некоторые фильтры не могут качественно их очистить. Это приведет к поломке основного оборудования.

Необходимо следить за работой оборудования. При его интенсивной эксплуатации требуется регулярная очистка влагоотделителя. Для этого устройство извлекают из оборудования и промывают проточной водой. Это поможет избавиться от твердых частиц.

Как работает осушитель | Ремонтная клиника своими руками

Вы слышали (и, возможно, даже говорили сами): высокая температура не так уж плоха, потому что это «сухой жар». В самые жаркие летние дни жара может быть терпимой, если только она не сопровождается высокой влажностью, из-за которой жаркая погода может казаться угнетающей. Вот почему многие из нас полагаются на осушители воздуха, чтобы сделать наши дома комфортными. Как работает это уникальное устройство и как оно может выйти из строя, мы рассмотрим в этой статье.

Основы работы осушителя

Осушители снижают уровень влажности воздуха в помещении, втягивая этот воздух через прибор и удаляя из него влагу. Уровень снижения влажности регулируется гигростатом или платой управления с прикрепленным датчиком, в зависимости от модели осушителя. Когда гигростат или датчик обнаруживают необходимость уменьшить влажность воздуха, 120 вольт переменного тока подается на компрессор осушителя и двигатель вентилятора.

Подобно тому, как компрессор используется в кондиционере или холодильнике, компрессор осушителя является частью герметичной системы хладагента, которая сжимает хладагент в виде газа и прокачивает его через набор змеевиков конденсатора, где газ превращается в горячую жидкость. Змеевики рассеивают тепло, когда жидкость проходит через них. После того, как хладагент прошел через змеевики конденсатора и капиллярную трубку, он попадает в набор змеевиков испарителя. Когда жидкий хладагент попадает в эти змеевики, он расширяется в газ, который охлаждает змеевики. Затем газообразный хладагент будет проходить через змеевики испарителя во всасывающую линию, присоединенную к компрессору. Затем компрессор нагнетает газ обратно в змеевики конденсатора, где он снова становится горячей жидкостью, и цикл продолжается.

В то же время двигатель вентилятора осушителя вращает лопасть вентилятора, втягивая влажный воздух в прибор, где он конденсируется на холодных змеевиках испарителя. Конденсат скапливается на испарителе и капает в ведро или отводится по шлангу в слив в полу. Более холодный воздух из испарителя нагревается, проходя через змеевики конденсатора, и этот осушенный воздух возвращается в помещение. Этот процесс продолжается до тех пор, пока из воздуха не будет удалено достаточное количество влаги, чтобы удовлетворить настройку гигростата или платы управления.

Содержите в чистоте змеевики осушителя и воздушный фильтр

Для эффективной работы осушителя требуется надлежащий поток воздуха для змеевиков конденсатора и испарителя. Со временем эти катушки могут собирать пыль, грязь и мусор, поэтому рекомендуется регулярно чистить катушки. Для этого можно использовать длинную щетку — только будьте осторожны, чтобы не погнуть ребра конденсатора или змеевика испарителя, счищая мусор. Если модель осушителя оснащена воздушным фильтром, его необходимо периодически чистить, чтобы предотвратить образование инея на змеевиках испарителя.

Поддерживайте соответствующую комнатную температуру для оптимальной работы осушителя

Имейте в виду, что для правильной работы большинства стандартных моделей осушителей требуется, чтобы змеевики испарителя замерзают. Если вы предпочитаете поддерживать температуру в вашем доме ниже 65 ° по Фаренгейту, вам нужно приобрести осушитель, специально разработанный для работы при более низких температурах, например осушитель Honeywell 70 Pint Energy Start или осушитель высокой влажности Frigidaire 50 пинты.

Устранение неисправности неисправного осушителя

Ваш увлажнитель работает не так хорошо, как раньше, или вообще не работает? Repair Clinic.com определил пять наиболее вероятных причин, которые следует исследовать в рамках процесса устранения неполадок:

Неисправный переключатель ведра — На моделях осушителей, в которых для сбора конденсата используется ведро с водой, переключатель ведра будет активирован отключите питание осушителя, когда ведро наполнится. Если переключатель не находится в положении «открыто», осушитель не сможет работать. Чтобы определить, неисправен ли ковшовый переключатель, вы можете использовать мультиметр для проверки переключателя на непрерывность электрического тока — непрерывный электрический путь, присутствующий в переключателе. Если проверка переключателя на непрерывность в «разомкнутом» положении (до того, как переключатель будет приведен в действие наполненным ведром воды) даст отрицательный результат, вы будете знать, что деталь неисправна и ее необходимо заменить.
Дефектный гигростат или датчик влажности – Когда уровень влажности в воздухе слишком высок, контакты в гигростате или датчике влажности замыкаются, позволяя осушителю работать. Если контакты не замкнуты, осушитель не будет работать. Как и в случае с ковшовым переключателем, вы можете использовать мультиметр для проверки гигростата или датчика на непрерывность электрического тока, при условии, что область, в которой вы проверяете компонент, имеет высокую влажность. СОВЕТ: Включите горячий душ в ванной на некоторое время, чтобы создать влажность, а затем проверьте гигростат или датчик в ванной.
Неисправность платы управления – Плата управления осушителя реагирует на замыкание контактов в гигростате или датчике влажности, позволяя напряжению достигать двигателя вентилятора для всасывания влажного воздуха. Если плата управления неисправна, она может не позволить включиться двигателю вентилятора. Хотя вы не можете легко проверить плату управления, вы можете осмотреть ее на наличие признаков возгорания или короткого замыкания.
Неисправный компрессор — Компрессор является компонентом, обеспечивающим прокачку хладагента через змеевики конденсатора и испарителя осушителя. Хотя это не является распространенной проблемой, неисправный компрессор может не обеспечить адекватную прокачку хладагента через змеевики, что приведет к тому, что осушитель не сможет удалить влагу из воздуха. Прежде чем подумать о замене компрессора, вы должны сначала проверить все остальные компоненты осушителя. Чтобы определить, не вышел ли из строя компрессор, вы можете использовать мультиметр для проверки непрерывности между электрическими контактами на боковой стороне компрессора. Если есть обрыв цепи, компрессор, скорее всего, неисправен. Из-за сложности правильной установки нового компрессора и введения нового хладагента эту работу должен выполнять лицензированный технический специалист.
Проблема с входным питанием . Всегда есть шанс, что все компоненты осушителя находятся в хорошем состоянии, но прибор просто не получает достаточного тока для работы. Вы должны установить мультиметр на «Вольт переменного тока» и проверить электрическую розетку, к которой подключен шнур питания осушителя, чтобы определить, обеспечивает ли она близкое к 120 вольтам. Конечно, если в розетке вообще нет напряжения, проверьте, не сработал ли домашний автоматический выключатель или не перегорел ли предохранитель.

Независимо от того, являетесь ли вы владельцем осушителя Frigidaire, GE, Goldstar, Haier, Honeywell, LG, Whirlpool или любого другого известного бренда, Repair Clinic.com поможет вам найти подходящую запасную часть, чтобы вернуть ваше устройство в нормальное состояние. порядок работы. Чтобы начать работу, введите полный номер модели осушителя в строку поиска «Магазин запчастей и получите ответы» в Repair Clinic, чтобы открыть полный список деталей, совместимых с этой конкретной моделью. Затем используйте навигационные фильтры «Категория детали» и «Название детали», чтобы сузить список и найти именно тот двигатель вентилятора, ковшовый переключатель, датчик влажности, гигростат, плату управления или воздушный фильтр, который вам нужен.

Являясь вашим партнером по ремонту, Repair Clinic не только хранит в наличии оригинальные запасные части OEM, но и этот универсальный онлайн-ресурс содержит обширную коллекцию материалов «Помощь в ремонте», которая дает знания в ваши руки. Изучите тысячи видеороликов, статей, диаграмм и схем, посвященных поиску и устранению неисправностей, и пошаговых инструкций, чтобы узнать, как чинить и обслуживать все основные бытовые приборы, наружное силовое оборудование, а также системы отопления и охлаждения. Поддерживая мастеров-любителей и профессиональных техников, Repair Clinic сэкономит вам время и деньги на каждом ремонте.

ЗДЕСЬ НАЙТИ ЗАПАСНЫЕ ЧАСТИ ДЛЯ ОСЮШИТЕЛЯ

Как сделать самодельный осушитель — округ Самнер, штат Теннесси,

by Mike Petitt | 24 марта 2023 г. | Влажность

По мере изменения погоды уровень влажности в вашем доме может повышаться, вызывая дискомфорт и даже нанося ущерб вашему имуществу. Высокий уровень влажности может даже привести к росту плесени и грибка, которые могут вызвать проблемы с дыханием и повредить ваши стены и потолки.

К счастью, есть простое, хотя и временное, решение этой проблемы: самодельные осушители. Хотя самодельные осушители воздуха являются отличным вариантом для домовладельцев, важно понимать, что они из себя представляют, как работают и как эффективно использовать их в своем доме для достижения наилучших результатов. Также важно помнить, что, хотя они могут принести временное облегчение, они не будут такими же эффективными, как профессионально установленная система.

Что такое осушитель?

Прежде чем мы углубимся в мир самодельных осушителей, важно понять, что такое осушитель и как он работает. Осушитель — это устройство, которое снижает уровень влажности воздуха, собирая влагу из воздуха и отводя ее в контейнер или дренажную систему. Он работает путем всасывания влажного воздуха, который затем охлаждается, в результате чего влага конденсируется и собирается в машине.

Работают ли самодельные осушители?

Несмотря на то, что на рынке представлено множество осушителей, самодельные осушители имеют ряд преимуществ. Во-первых, они доступны по цене и могут быть изготовлены из предметов, которые уже есть у вас дома. Во-вторых, их легко настроить в соответствии с вашими потребностями, что позволяет эффективно контролировать уровень влажности в вашем доме. В-третьих, они экологически чистые и не используют никаких вредных химических веществ или материалов.

…но действительно ли они работают?

…самодельный осушитель не будет столь же эффективным, как приобретенный в магазине или профессионально установленный вариант, но он может стать отличным временным решением.

При всем при этом домовладельцы должны знать, что самодельный осушитель не будет столь же эффективным, как приобретенный в магазине или профессионально установленный вариант, но он может стать отличным временным решением.

Изготовление самодельного осушителя

Когда дело доходит до изготовления самодельного осушителя, есть несколько вариантов, которые вы можете выбрать в зависимости от того, какие материалы у вас есть под рукой.

Каменная соль: Каменная соль — отличный способ улавливать влагу из воздуха. Для этого варианта вам нужно будет собрать два пятилитровых ведра и большой мешок или каменную соль. Оттуда вы просверливали отверстия по бокам и по направлению к дну одного ведра, затем помещали ведро с отверстиями внутрь ведра без отверстий, наполняли каменной солью и позволяли ей творить свое волшебство. Обязательно сливайте воду, которая скапливается в нижнем ведре, по мере его заполнения и добавляйте соль, когда она становится ниже.
Пищевая сода: Пищевая сода является отличным осушителем, но она эффективна только в небольших помещениях, таких как шкафы или кладовые. Для этого метода возьмите миску, добавьте в нее пищевую соду, а затем поместите миску в нужное место. Пищевая сода впитает влагу, и вы сможете заменить ее по мере необходимости.

Древесный уголь: Древесный уголь может быть отличным самодельным вариантом для таких помещений, как чулан, чердак, ванная комната или подвал. Для этого метода вам понадобится металлическая банка с крышкой, например, банка из-под кофе. С помощью дрели или отвертки проделайте отверстия в боковых сторонах и крышке, поместите уголь в банку с крышкой и поместите банку в нужное место. Вы будете хотеть заменить уголь в банке каждые несколько месяцев.
Немолочные сливки: Немолочные сливки являются удивительно эффективным осушителем, поскольку они обладают естественными свойствами подсушивания. Этот метод лучше всего работает в небольших помещениях, таких как шкаф или маленькая спальня. Этот вариант аналогичен использованию пищевой соды в том смысле, что вы кладете сливки в миску и устанавливаете ее в области, из которой хотите удалить влагу.
Хлорид кальция: Хлорид кальция — это тип соли, который может вытягивать влагу из больших помещений, таких как жилая комната, подвал или ванная комната. Для этого метода вам понадобится старый носок, веревка, хлорид кальция и миска. Поместите хлористый кальций в носок, завяжите его ниткой, чтобы передать в нужном месте, и поставьте под него миску, чтобы собрать влагу.
Силикагель: Силикагель часто находится в пакетах в обувных коробках или других контейнерах и является отличным осушителем. Для этого метода вам понадобится банка с крышкой. Вам нужно будет сделать отверстия в крышке с помощью отвертки или дрели, затем заполнить силикагелем и установить крышку. Для достижения наилучших результатов заменяйте силикагель каждые несколько недель.
