Водонагреватель косвенного нагрева своими руками: Как сделать бойлер косвенного нагрева своими руками — схемы, инструкции, видео

принцип работы и варианты изготовления водонагревателя

Проблему нагрева воды в частном доме можно решить по-разному: установить водонагреватели, двухконтурные котлы, газовые колонки или бойлеры косвенного нагрева. Из всех перечисленных вариантов бойлеры являются более экономичными водонагревателями, которые можно применять для любых помещений, от квартиры до промышленного учреждения. Такое устройство можно купить, но при желании сэкономить его нетрудно изготовить своими руками, изучив некоторые особенности выполнения этой работы.

• Принцип работы бойлера косвенного нагрева
• Способы изготовления бойлера косвенного нагрева
• Плюсы и минусы бойлера косвенного нагрева
• Бойлер косвенного нагрева своими руками
• Из какой емкости сделать бак
• Теплоизоляция бойлерного бака
• Изготовление змеевика
• Сборка и подключение конструкции
• Делаем бойлер своими руками на дровах

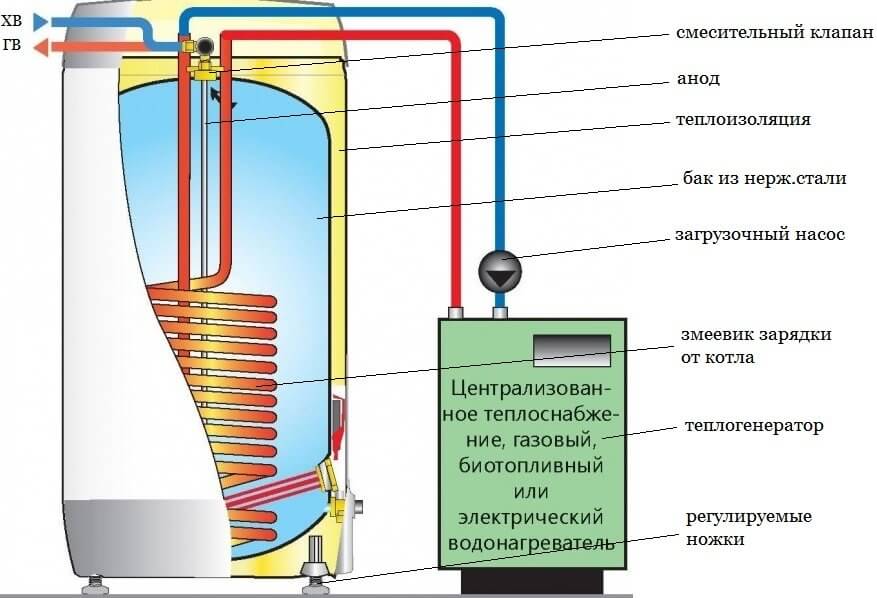

Принцип работы бойлера косвенного нагрева

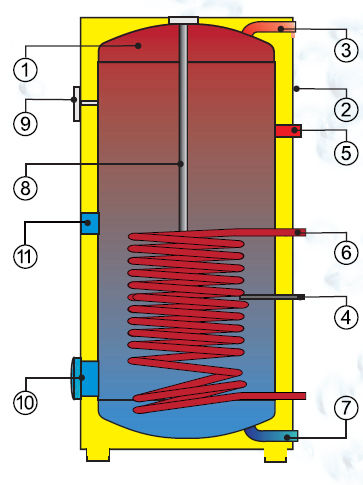

Конструкция представляет собой бак со змеевиком внутри, по которому проходит теплоноситель.

Размеры змеевика зависят от объема бака, который может быть любого объема, в зависимости от потребности в горячей воде.

• Предназначенная для использования вода в емкость поступает через расположенную внизу входную трубу.
• Внутри бака бойлера вода равномерно нагревается от змеевика.
• Чтобы не было при использовании резких перепадов температуры, выходную трубу следует располагать вверху.
• Снаружи бойлер должен быть обязательно хорошо теплоизолирован. Это поможет избежать потерь тепла.
• Чтобы к крышке и ко всем кранам был обеспечен удобный доступ, устанавливать бойлер лучше всего на ровное твердое основание.
• Располагать водонагреватель следует в одном помещении с котлом. Это уменьшит потери тепла и затраты на монтаж контура.

Способы изготовления бойлера косвенного нагрева

Своими руками устройство можно изготовить в нескольких вариантах:

Сделанный из металлической трубы змеевик является самым популярным вариантом. Его помещают в бак и пускают по нему теплоноситель. Впоследствии емкость заполняется холодной водой, которая нагревается от контакта со змеевиком.

Изготовить бойлер можно с помощью двух баков разного диаметра, которые вставляются друг в друга. Теплоноситель устанавливается между стенками емкостей, а холодная вода наливается в маленький бак.

Змеевик, сделанный из труб, можно установить не в центре, а разместить вдоль стен бака.

Плюсы и минусы бойлера косвенного нагрева

К преимуществам такой конструкции можно отнести:

• обеспечение горячей водой;
• подключение к центральной системе отопления;
• уменьшение расхода энергоресурсов;
• незначительные затраты на изготовление конструкции;
• установка вблизи отопительного котла.

Недостатки изделия:

• чтобы нагреть большое количество воды, потребуется длительное время, в течение которого помещение отапливаться будет с меньшей интенсивностью;
• для установки конструкции понадобится дополнительная площадь или отдельное помещение;
• змеевик требует регулярного очищения механическим или химическим способом.

Бойлер косвенного нагрева своими руками

Порядок работ изготовления изделия косвенного нагрева:

• Подготовить бак или некую емкость для нагрева.
• Выполнить работы по теплоизоляции бака.
• Сделать змеевик.
• Собрать и подключить конструкцию.
• Сделать разводку или кран для теплой воды.
• Подключить к баку подачу холодной воды.

Из какой емкости сделать бак

Для этого подойдет любая, устойчивая к коррозии емкость.

• Бак может быть изготовлен из эмалированного металла, нержавейки, пластика или других емкостей.
• Покрытые слоем стеклокерамики и эмали емкости уже через год после эксплуатации потребуют замены, так как ни отличаются особой устойчивостью к коррозии.
• Если бак будет изготавливаться из металлической емкости, то для изготовления конструкции понадобится сварочный аппарат.
• Гораздо долговечнее и надежнее емкости из нержавеющей стали.
• Для изготовления бойлера можно использовать газовый баллон. Желательно приобрести новый, но если нет такой возможности, то можно сделать бак и из баллона, бывшего в употреблении. Баллон разрезается на две части, тщательно прочищается и прогрунтовывается. Делать это нужно для того, чтобы поступающая в емкость вода не пахла пропаном.

В выбранной емкости делаются четыре отверстия:

• одно для крана, через который будет наливать горячая вода;
• одно для подачи холодной воды;
• два для монтажа змеевика с теплоносителем.

Теплоизоляция бойлерного бака

Для понижения тепловых потерь и увеличения КПД емкость снаружи покрывается слоем изоляции.

• Для утепления подойдет минеральная вата, монтажная пена или любой другой подходящий материал.
• Крепится теплоизоляция к баку с помощью клея, проволоки или полосовых стяжек.
• Рекомендуется корпус емкости покрыть фольгированным утеплителем или тонким листовым металлом. В этом случае бак будет иметь аккуратный внешний вид.
• Наиболее простой вариант утепления – применение бака большей емкости. Бройлер вставляется в него, а простенок между емкостями заполняется пенопластом или утепляющим материалом.

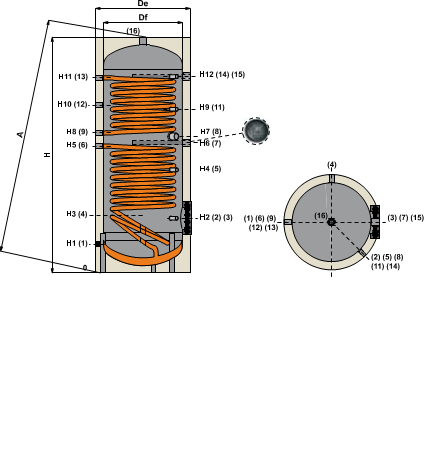

Изготовление змеевика

Для змеевика подойдет латунная или медная трубка. Можно использовать трубки из любого металла с хорошей теплоотдачей.

• Длина и диаметр элемента зависит от объема бака. На каждые десять литров рассчитывается полтора киловатта тепловой мощности змеевика.
• Накручивать выбранную трубку по спирали можно на трубу большого диаметра или бревно. При этом следует следить за витками.
• Количество витков зависит от объема и высоты емкости.
• Не следует накручивать спираль с усилием. Иначе змеевик потом трудно будет снять с оправки.
• Соприкасаться друг с другом витки не должны в целях наилучшего контакта греющей поверхности с водой.

Во время эксплуатации на поверхности змеевика скапливаются различные отложения.

Поэтому рекомендуется очищать его примерно раз в год.

Сборка и подключение конструкции

Все элементы бойлера готовы, осталось собрать изделие и подключить его.

• К отверстиям для входной и выходной труб крепятся краны. Лучше всего, если труба с холодной водой будет установлена снизу бака, а для подачи горячей – сверху емкости.
• Монтируется патрубок слива. Его удобней всего расположить в самом низу бака. В случае необходимости из емкости можно будет полностью слить воду.
• Приварить к стенке бака отрезки трубы с резьбовым соединением.
• Установить змеевик вдоль емкости или по ее центру и припаять к входной и выходной трубе.
• Трубки обязательно проверяются на герметичность. Для этого змеевик слегка смачивается водой, перекрывается одно отверстие и компрессором в другое отверстие подается сжатый воздух. При отсутствии герметичности все пропаивается еще раз.
• Сверху емкость бройлера, сделанного своими руками, следует закрыть крышкой на защелках и утеплить ее изолирующим материалом.
• Для установки изделия можно использовать кронштейны. К баку приварить сделанные из уголка металлические «ушки» и прикрепить конструкцию в надежном месте.
• Если бройлер будет стоять, то к его дну следует приварить опоры.
• Змеевик подключается к контуру отопительной системы.
• Трубы разводятся в ванную или кухню.

Бройлер косвенного нагрева своими руками готов к использованию. Подходит этот вариант конструкции для получения горячей воды только в период отопительного сезона. На другое время в бак можно установить электрический ТЭН и подогревать воду с помощью электроэнергии.

Для дач и частных домов можно своими руками сделать конструкцию на дровах.

Делаем бойлер своими руками на дровах

Изделие имеет конструкцию самовара и не зависит от энергоснабжения

.

• В первую очередь следует изготовить печь, с помощью которой будет нагреваться вода внутри титана.
• Устанавливать бак можно на печь, сваренную из отрезка металлической трубы большого диаметра или сложенную из кирпича.
• Для печи из кирпича емкость для воды может быть как квадратной, так и круглой. Дымоотводная трубка приваривается к металлической панели, которая будет закрывать печь сверху. Водяной бак без дна приваривается к металлической поверхности печи.
• Печь по типу буржуйки изготавливается из трубы, в которой вырезаются отверстия для дверей топки и поддувала. Для укладки колосника внутри трубы укрепляются кронштейны. Дно и верх емкости заваривается листами металла. Дымоходная труба приваривается к круглому отверстию, которое вырезается в верхней части печи. Проходить труба должна будет через емкость, и нагревать воду до нужной температуры.
• Дымоход выводится на улицу.
• Для поступления воды и ее выхода к баку следует приварить два патрубка.
• В бойлер, сделанный своими руками, вода может заливаться вручную, поступать из установленного выше конструкции накопительного бака или из магистрали.

Такие водонагреватели способны не только подать горячую воду, но и обогреть помещение.

Установив бойлер, сделанный своими руками, и открывав кран, можно моментально получить горячую воду. По сравнению с водонагревателями, которые работают на электричестве или газе, бойлер поможет сэкономить на энергоносителях.

Принцип работы и варианты изготовления бойлера косвенного нагрева своими руками

Проблема нагрева воды в частном доме, на даче и в квартире при отключении горячей воды, может быть решена несколькими способами: установкой водонагревателя, двухконтурного котла, газовой колонки или бойлера косвенного нагрева. Самым доступным и дешевым вариантом получения горячей воды является установка бойлера косвенного нагрева, который можно сделать своими руками.

• Принцип работы и варианты изготовления
• Бойлер косвенного нагрева своими руками – этапы работ
  • Бойлер косвенного нагрева без змеевика
  • Бойлер косвенного нагрева на дровах своими руками

Принцип работы и варианты изготовления

Бойлер представляет собой конструкцию, которая состоит из емкости для нагрева воды и установленного в ней трубчатого нагревателя. Такие конструкции косвенного нагрева могут быть двух видов.

Бойлеры, работающие от системы отопления.

Принцип работы такого водонагревателя скопирован с конструкции теплового насоса. Разница лишь в том, что воду здесь греет труба отопления. Для этого в емкость бойлера врезается медный змеевик, к которому подключается система отопления. Его нижний штуцер соединяется с обраткой, а верхний – с напорной трубой. У крышки бака врезается отводной штуцер, а у дна напорный и осуществляется подключение бойлера к водопроводу.

Такая система идеально подходит для многоквартирного дома и для частных домов с автономным отоплением от котла. В период, когда отопление отключено, для подогрева воды используется установленный в баке электрический ТЭН.

Бойлеры, работающие на дровах.

Такой водонагреватель имеет конструкцию самовара и не зависит от источников энергоснабжения. Чтобы нагреть воду в таком бойлере, его следует установить на печь типа буржуйки или сложенную из кирпича. Поэтому работающий на дровах титан идеален для использования его в частных домах.

Бойлер косвенного нагрева своими руками – этапы работ

Для изготовления водонагревателя понадобится подготовить:

1. Бак, в качестве которого лучше всего выбрать емкость из нержавеющей стали. Можно использовать стиральную машинку старого образца или бак из термостойкого пластика, бочку на 120 литров или полимерный бидон. Газовые баллоны в качестве емкости для водонагревателей использовать не рекомендуется, так как вода из него будет несколько месяцев пахнуть пропаном.
2. Трубу из меди или латуни для змеевика, но можно выбрать и небольшого диаметра металлопластиковую трубу.
3. Утеплитель.
4. Набор вентилей, муфт, обратных клапанов и штуцеров-фитингов.

Первым этапом создания бойлера является подготовка змеевика. Чтобы он получился аккуратным, подготовленную трубку накручивают на цилиндрический предмет, ровное бревно или трубу большего диаметра. Количество витков зависит от высоты емкости и ее формы. Слишком плотной спираль быть не должна, так как в процессе работы на трубы будет оседать накипь. Снимать и очищать змеевик рекомендуется ежегодно.

После того как все элементы бойлера косвенного нагрева будут готовы, можно приступать к его сборке своими руками:

1. В подготовленной емкости делаются два отверстия, предназначенные для трубы с выходом холодной водой и трубы с выходом горячей воды. Делать такие отверстия можно в любом месте, но удобнее всего, чтобы труба с нагретой водой была сверху, а с холодной – снизу бака.
2. Возле отверстий крепятся краны.
3. Внизу емкости устанавливается патрубок слива. С его помощью при необходимости можно будет полностью удалить воду из бака.
4. Для змеевика в емкости вырезаются отверстия и привариваются имеющие резьбовое соединение штуцера из металла.
5. Змеевик монтируется в бак и все отверстия герметично завариваются.
6. Затем необходимо проверить герметичность самого змеевика. Для этого одно отверстие перекрывается, а в другое компрессором подается сжатый воздух. Перед проверкой трубу необходимо слегка намочить мыльной водой.
7. Теперь бойлер косвенного нагрева необходимо покрыть слоем теплоизоляции. Подойдет любой материал, которым нужно покрыть всю поверхность емкости с водой. Любой утеплитель на баке можно закрепить при помощи клея, проволоки или веревки. В качестве утеплителя можно применить и монтажную пену. Для улучшения теплоизоляции бойлер можно поставить в бак большего размера, а между емкостями проложить изолирующий материал.
8. Для сохранения тепла бак следует закрыть крышкой на защелках, которую тоже необходимо утеплить.

Собранный бойлер косвенного нагрева своими руками рекомендуется устанавливать неподалеку от источников тепла, чтобы разогретая вода во время транспортировки не потеряла часть тепла.

Процедура установки:

1. Чаще всего бойлеры устанавливают в ванной комнате на месте водяного полотенцесушителя. Поэтому на месте его врезки следует оборудовать тройник.
2. Бак бойлера монтируется на стену своими руками при помощи кронштейна.
3. Верхний тройник полотенцесушителя соединяется с верхним штуцером, а нижний – с нижним штуцером змеевика.
4. От крана с помощью специального тройника отводится холодная вода, которая подключается к верхнему штуцеру.
5. С «горячей» веткой смесителя ванны или душевой кабины соединяется линия, которая подводится к нижнему штуцеру. Если планируется использовать горячую воду на кухне, то от этой линии можно отделить ветку на кухонный кран.

После того как бойлер будет подключен, им можно пользоваться.

Бойлер косвенного нагрева без змеевика

При этом способе изготовления водонагревателя используются два сосуда, один из которых по объему должен быть больше другого. При помещении меньшей емкости в большую, между их стенками должен остаться зазор в 1–2 сантиметра.

Процесс изготовления бойлера:

1. В верхней части маленького бака делаются два отверстия, к которым будут подсоединяться трубы с подачей холодной воды и забора горячей.
2. В большом баке в самом низу с противоположных сторон делаются два отверстия для воды из системы отопления.
3. Роль змеевика в таком бойлере будет играть пространство между стенками баков. Поэтому, чтобы вода не выливалась наружу, его следует герметизировать.
4. Чтобы устройство в любой момент можно было отключить, на идущие от бойлера трубы устанавливаются шаровые краны.

Готовый водонагреватель подключается к домашнему водоснабжению и системе отопления.

В обоих вариантах предложенных бойлеров косвенного нагрева возможно использование электрического ТЭНа, который необходимо будет встроить в бак снизу. Приобрести ТЭН, который, по сути, является кипятильником, можно в специализированном магазине. Его мощность подбирается в зависимости от объема емкости.

Оборудованный ТЭНом бойлер лучше всего устанавливать с помощью кронштейнов на стену или на высокие ножки, сделанные из арматуры или уголка.

Бойлер косвенного нагрева на дровах своими руками

Если для такого водонагревателя будет сложена печь из кирпича, то бак можно выбрать как квадратный, так и круглый. Сверху на печь укладывается металлическая панель, в которую должна быть вварена труба для дымоотвода. К этой металлической плоскости приваривается водяной бак бойлера без дна. Дымоход должен проходить через водяную емкость и выводиться на улицу.

Более сложным вариантом является изготовление печи по типу буржуйки. Для ее сооружения из трубы нужно будет для топки и поддувала вырезать участки металла. Внутри трубы с помощью сварки укрепляются кронштейны, служащие для укладки колосника. Верх и дно буржуйки необходимо заварить цельными металлическими листами. Дымоходная труба вваривается в круглое отверстие, которое нужно будет вырезать в верхней части емкости. Труба должна проходить через бак с водой и нагревать ее до нужной температуры. Сам бак приваривается к крышке буржуйки.

Для поступления воды, для выхода на смеситель и душ в емкость нужно будет вварить три патрубка с вентилями. В водонагреватель воду можно будет заливать вручную или подвести от водопровода.

Тем, кто пользовался работающими от электросети проточными водонагревателями или газовыми колонками, знакома ситуация, когда открыв кран, некоторое время приходиться ждать горячую воду. Установив у себя водонагреватель косвенного нагрева, подогретую воду можно будет получать моментально. Сделанный своими руками бойлер позволит наслаждаться водой в любое время, при этом не нужно будет тратиться на содержание котлов и замену или ремонт котельного оборудования.

Как работает косвенный водонагреватель? Преимущества и подтипы

Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу. Доступно множество конфигураций системы ГВС, каждая из которых предлагает уникальные характеристики производительности, а также различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные нагреватели имеют повышенную цену, но дополнительные затраты многократно окупаются в течение срока их службы в виде экономии энергии.

В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье речь пойдет о последнем типе: безбаковом змеевике и косвенном водонагревателе.

Тип системы ГВС	Описание
Обычные накопительные водонагреватели	Использует резервуар (резервуар для хранения), который наполняется горячей водой, чтобы обеспечить ее по мере необходимости.
Проточные водонагреватели или водонагреватели по требованию	Нагревает воду непосредственно при протекании через установку, без использования накопительного бака.
Водонагреватели с тепловым насосом	Использует обратный цикл охлаждения для нагрева воды. Тепло получают из наружного воздуха или грунтовых вод и подают в воду, используемую сантехническими приборами.
Солнечный водонагреватель	Использует солнечный коллектор для нагрева воды без потребления топлива или электроэнергии. В зависимости от высоты крыши могут быть небольшие затраты на откачку.
Безрезервуарные змеевики и косвенные водонагреватели	Использует систему отопления помещений для системы горячего водоснабжения.

Каковы наиболее распространенные конфигурации системы ГВС?

Для коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. д.) 9В 9% случаев вы увидите одну из двух распространенных установок в котельной:

• Первая — это то, что мы называем стандартной установкой водонагревателя резервуарного типа. Он содержит большой коммерческий водонагреватель или несколько водонагревателей меньшего размера, подходящих по размеру для соответствующего применения.
• Второй типичной конфигурацией является котел (водяной или паровой), работающий в паре с теплообменником и баком для горячей воды, обычно называемый системой косвенного водонагревателя. В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и приборов здания через теплообменник. Косвенные водонагреватели наиболее эффективно работают в холодные месяцы, когда система отопления используется регулярно; с другой стороны, котел отопления вынужден работать с частичной нагрузкой всякий раз, когда в летние месяцы требуется горячая вода.

Системы косвенного водонагревателя могут работать на природном газе, жидком топливе, пропане или электричестве (в зависимости от того, какой источник тепла используется котлом для отопления помещений). Косвенный водонагреватель также может дополнять солнечный коллектор, обеспечивая любое дополнительное отопление, которое не может быть обеспечено только солнечным излучением. Эффективность водонагревателей косвенного нагрева зависит в основном от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.

Принцип работы косвенных водонагревателей

Косвенные водонагреватели используют уже работающий котел для отопления помещений, чтобы поддерживать тепло в вашем доме. Резервуар косвенной воды расположен рядом с котлом и соединен замкнутым водяным контуром, который проходит между обоими частями оборудования. Когда труба входит в резервуар с косвенной водой, она скручивается, как спираль, чтобы максимизировать площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по змеевику в баке косвенного нагрева и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехническим приборам.

Подтипы систем косвенного водяного отопления

Системы косвенного водяного отопления можно разделить на три подтипа в зависимости от того, как они справляются с протекающей через них водой.

• Системы с накопительным баком аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо того, чтобы поддерживать высокую температуру бака с помощью прямого источника тепла, вода постоянно циркулирует между баком и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но потребность в них непостоянна.

• Безбаковые системы лучше подходят для тех случаев, когда потребность в горячей воде постоянна в течение длительного периода времени и нет необходимости держать бак полным. Так как накопительный бак исключен, эта конфигурация системы более доступна, поэтому ее следует рассматривать по возможности.

• Гибридные системы бак-безбак подходят, когда в одном и том же здании для разных применений требуется вода с двумя разными температурами. Система с накопительным баком может использоваться для подачи воды одной температуры, в то время как вода из бака рециркулируется через безбаковый нагреватель для подачи воды с еще более высокой температурой.

Выбор водонагревателя косвенного нагрева

Чтобы определить размер водонагревателя косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется в течение часа. Общая потребность определяет требуемую мощность косвенного водонагревателя, а почасовая характеристика определяет, имеет ли смысл использовать несколько единиц. Если есть определенные часы, когда спрос на горячую воду особенно высок, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать бак для горячей воды и наполнять его перед часами пик, тем самым уменьшая требуемую мощность нагревателя. Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.

Расчетная формула для тепловложения

Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:

• Требуемая температура горячей воды (°F)
• Температура подаваемой воды (°F)
• Скорость потока (гал/мин)

При наличии указанной выше даты используется следующая формула:

• Тепловая мощность (БТЕ/ч) = Повышение температуры (°F) x Расход (гал/мин) x Удельная теплоемкость (БТЕ/гал°F)

В качестве примера предположим следующие данные:

• Требуемая температура = 140°F
• Температура подачи = 40°F
• Скорость потока = 300 гал/мин
• Удельная теплоемкость = 8,33 БТЕ/гал°F

С учетом вышеприведенных данных тепловая мощность, необходимая для воды, составляет:

• Тепловая мощность = 100°F x 300 галлонов в минуту x 8,33 БТЕ/гал°F = 249 900 БТЕ/ч

Однако это тепло, подводимое к воде. Поскольку ни одна система не идеальна, необходимо учитывать эффективность косвенного водонагревателя. Предполагая эффективность системы 80%,

• Тепловая мощность = Тепловая мощность / КПД = 249 900 БТЕ/ч / 0,80
• Подводимая теплота = 312 375 БТЕ/ч

Размер расширительного бака

Подача холодной воды к косвенному нагревателю может содержать обратный клапан, редукционный клапан или превентор обратного потока, создавая «закрытую систему». Когда нагретая вода расширяется, она создает давление в закрытой системе, и это может привести к тому, что предохранительный клапан T&P (температура и давление) начнет просачиваться или сливать воду. Чтобы этого не произошло, в линию подачи холодной воды необходимо установить расширительный бак. Размер расширительного бака должен составлять 10 % от объема водонагревателя или в соответствии с рекомендациями производителя.

Преимущества косвенного водонагревателя

Если у вас уже есть большой работающий бойлер, целесообразно рассмотреть возможность добавления косвенного водонагревателя для создания комбинированной системы.

1. Резервуар непрямого действия является довольно недорогим дополнением.
2. Непрямые баки не требуют дополнительного источника топлива.
3. Непрямые баки имеют тенденцию служить дольше, чем стандартные газовые водонагреватели бакового типа.

Обычные водонагреватели изнашиваются быстрее, потому что они подвергаются непосредственному воздействию пламени на дне бака. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высокой температуры вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения. Со временем сварные швы начинают трескаться, и тогда требуется замена.

При баке косвенного нагрева разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в баке косвенного нагрева, в то время как вода в стандартном баковом нагревателе нагревается дольше и подвергается более резким перепадам температуры. Благодаря змеевиковой трубе внутри бака непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на бак. Меньшая нагрузка на бак означает менее частые замены, а значит, больше денег останется в вашем кармане.

Что следует учитывать при выборе косвенных водонагревателей

Какую бы систему нагрева воды вы ни выбрали, всегда придется учитывать различные расходы. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем доме, вы должны взять на себя расходы на дополнительные трубы и насосы, а также электричество для работы этих насосов, в дополнение к самому косвенному баку. Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.

Косвенные водонагреватели также страдают от отсутствия резервирования. Если ваш котел выйдет из строя, вы потеряете и отопление помещения, и горячую воду для бытовых нужд. Летняя эксплуатация также очень неэффективна, так как котел не обеспечивает отопление помещений и должен работать лишь на долю своей полной мощности. В идеале, котел должен иметь возможность работать с частичной нагрузкой в ​​летнее время – убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка ГВС.

Если вы управляете коммерческой недвижимостью и пытаетесь выбрать между комбинированными или раздельными системами отопления помещений и горячего водоснабжения, мы рекомендуем обратиться за профессиональной консультацией. Только эксперт может точно проанализировать ваши тепловые нагрузки, чтобы определить, какая конфигурация лучше всего подходит для вашего применения.



Сравнение косвенного водонагревателя с другими

Эмили Медлок

Эмили Медлок Автор

Эмили Медлок — писатель-фрилансер, автор публикаций и сертифицированный лайф-коуч. Ее страсть — обустройство дома, историческая фантастика, дизайн интерьера и помощь другим.

Узнайте больше о процессе редактирования Homedit

| Обновлено 11 февраля 2022 г.

Купить

Системы отопления и охлаждения жизненно важны для каждого дома. Тепловые удары и гипотермия являются серьезной проблемой во время непредсказуемых погодных условий, и от них следует защищаться любой ценой.

Зима быстро приближается, поэтому было бы неплохо, если бы вы задумались о том, чем водонагреватель косвенного нагрева отличается от других, представленных на рынке.

Водонагреватели работают в паре с системами HVAC для обеспечения тепла для вашего дома и воды. Косвенный водонагреватель — это старая система, которая когда-то была популярна, но используется сегодня. Тем не менее, косвенные водонагреватели уверенно возвращаются.

Что такое косвенный водонагреватель?

Косвенный водонагреватель представляет собой изолированный резервуар для хранения воды, в котором находится змеевиковый теплообменник, перекачивающий термальное масло из вашего котла. Резервуар не производит тепло, а вместо этого получает его из косвенного источника, котла.

Стоит ли покупать косвенный водонагреватель?

Косвенный водонагреватель на первый взгляд может показаться странным, но если у вас есть бойлер , то это будет хорошая инвестиция. Котел потребляет меньше энергии и экономичен. Однако это не единственный вариант эффективных водонагревателей.

Установка бака косвенного водонагревателя

Подключить бак косвенного водонагревателя к бойлеру несложно, если у вас есть сантехника. Тем, у кого нет опыта, придется нанять профессионального сантехника.

Шаг 1: Подготовка котла

Отключите основное питание котла и подачу воды. Это поможет снизить риск травм и несчастных случаев.

Подсоедините шланг и водяной насос к водоразборному крану котла и слейте воду. Предварительно подождите, пока вода в бойлере не остынет.

Шаг 2: Подготовка фитингов

Найдите безопасное место для водонагревателя рядом с бойлером. Участок должен быть ровным. Убедитесь, что вокруг котла есть свободное пространство в несколько дюймов. Всухую установите медную трубу диаметром 1 дюйм от котла до входа теплообменника.

Установите Y-образный сетчатый фильтр после шарового крана. Это поможет фильтровать и сливать оставшуюся внутри воду. Используйте адаптеры и сантехнический скотч, чтобы прикрепить все должным образом.

Шаг 3: Отшлифуйте и залейте флюсом

Отшлифуйте и зафлюсьте соединения и припаяйте их. Сейчас не время учиться паять. Если у вас нет опыта пайки, не пытайтесь делать это самостоятельно. Пожалуйста, привлеките профессионала, чтобы помочь вам.

Далее разорвите соединение с водоразборным краном котла. Всухую установите медную трубу диаметром 1 дюйм от выхода змеевика теплообменника до входа в котел.

Шаг 4: Завершение

Припаяйте основные трубы подачи воды. Добавьте аварийный запорный клапан. Прикрепите датчик температуры к косвенному водонагревателю, чтобы вы могли контролировать его. Далее прикрепите к котлу электронное реле.

Включите подачу воды и вентиль. Включите продувочные клапаны, чтобы удалить лишний воздух. Вам понадобится ведро, чтобы собрать воду, вытекающую во время этого процесса.

Примечание: наполнение резервуара для воды может занять некоторое время. Вам нужно подождать несколько часов, прежде чем горячая вода будет доступна. Также процесс установки занимает несколько часов, а значит горячей воды у вас будет не сразу.

Типы водонагревателей



Существует несколько типов водонагревателей, которые можно использовать для дома.

На сегодняшний день наиболее популярны следующие водонагреватели:

Водонагреватель с накопительным баком

Эта модель является самой популярной моделью водонагревателя, и, возможно, она уже есть у вас. Часто называемый обычным водонагревателем с накопительным баком, в нем используется бак для хранения нагретой воды.

Размер бака определяет количество доступной горячей воды. Изолированный бак сохраняет воду горячей, а клапаны регулируют температуру воды.

Что нужно знать о владении водонагревателем с накопительным баком

Водонагреватель с накопительным баком требует чистки каждые шесть месяцев. Водонагреватель популярен, потому что он может служить 20 лет и стоит недорого.

Некоторые люди не предпочитают водонагреватели с накопительным баком, потому что они требуют обслуживания. Кроме того, баки могут нагревать только определенное количество воды в данный момент времени.

Проточный водонагреватель

Проточный водонагреватель становится популярным благодаря современным технологиям. Безбаковый водонагреватель, как следует из названия, представляет собой бак, а вместо этого использует змеевики, которые быстро наполняются водой и нагревают воду.

Известные как водонагреватели по запросу, в них обычно хранится горячая вода, готовая к использованию. Однако обогревателя недостаточно для размещения семьи.

Что нужно знать о владении безбаковым водонагревателем

Срок годности этого водонагревателя составляет десять лет. Он энергоэффективен, так как не поддерживает постоянное нагревание воды, а вместо этого обеспечивает только то, что необходимо.

Они не так популярны из-за своей цены. Они также не окупаются, как другие модели. Их короткий срок службы делает их еще более дорогими.

Водонагреватель с тепловым насосом

Водонагреватель с тепловым насосом, также известный как гибридный водонагреватель, использует атмосферное тепло воздуха и земли. Он также использует электричество для передачи тепла вашей воде.

Что нужно знать о владении водонагревателем с тепловым насосом

Водонагреватели с тепловым насосом энергоэффективны и экономичны, что объясняет их популярность. Поскольку нагреватель рециркулирует тепло, он использует только половину энергии, необходимой большинству водонагревателей.

Несколько недостатков включают в себя то, что нагреватель требует больше вертикального пространства и не может работать в любом климате. Если на участке земли недостаточно тепла, он будет ограничен тем, сколько тепла он может дать.

Водонагреватель на солнечной энергии

Изображение с flickrk.

Водонагреватель на солнечной энергии использует энергию солнца. Если у вас уже есть солнечные батареи, то этот обогреватель будет хорошей инвестицией. Если нет, вам нужно сначала установить солнечные батареи.

У нас есть руководство по покупке солнечных батарей, которое поможет вам начать работу. Есть несколько недорогих вариантов.

Что нужно знать о владении водонагревателем на солнечной энергии

Пожалуй, самый энергоэффективный водонагреватель, так как солнечные панели — самый экологичный из доступных вариантов.

Солнечные обогреватели не так желательны, потому что они требуют резервного варианта в условиях низкой освещенности. Это также дорогой вариант, и может пройти несколько лет, прежде чем вы начнете замечать разницу в экономии.

Конденсационный водонагреватель

Возможно, это наиболее интересный вариант, поскольку для нагрева воды в вашем доме используются неиспользуемые пары газа. Конденсационный водонагреватель хорошо работает, если вы уже используете газовое отопление вместо электрического.

Газовые пары в вашем доме направляются через змеевик на дне резервуара для нагрева воды. Он требует очень мало энергии и вместо этого повторно использует энергию, которую вы уже использовали.

Если вы уже используете газ, этот вариант может быть наиболее энергоэффективным. В противном случае не стоило бы продолжать, особенно в домах без выхлопных газов.

Правильный выбор водонагревателя

Теперь, когда вы узнали о различиях между водонагревателями, вам может быть проще выбрать правильный водонагреватель. Будет ли косвенный водонагреватель лучшим выбором, или есть вариант получше?

Лучший способ выяснить это — связаться со специалистом, который может дать вам непредвзятое мнение. Свяжитесь с одним из них сегодня и узнайте, смогут ли они помочь вам выбрать лучший водонагреватель для дома и семьи.

Часто задаваемые вопросы (FAQ)FAQ

Каковы недостатки косвенного водонагревателя?

Использование воды, богатой минералами, может привести к повреждению теплообменника. Также, если у вас котел с пожизненной гарантией, знайте, что в них встроены дисквалифицирующие ограничения.
