5.3. Горячее водоснабжение \ КонсультантПлюс

5.3. Горячее водоснабжение

5.3.1. Расход воды на горячее водоснабжение жилых зданий должен обеспечиваться исходя из установленных норм.

Качество воды, подаваемой в системы горячего водоснабжения жилого дома, должно отвечать требованиям ГОСТов.

КонсультантПлюс: примечание.

Абз. 3 п. 5.3.1 признан частично не действующим со дня вступления решения в законную силу (Решение ВС РФ от 22.06.2022 N АКПИ22-375).

Температура воды, подаваемой к водоразборным точкам (кранам, смесителям), должна быть не менее 60 град. С в открытых системах горячего водоснабжения и не менее 50 град. С — в закрытых. Температура воды в системе горячего водоснабжения должна поддерживаться при помощи автоматического регулятора, установка которого в системе горячего водоснабжения обязательна. Температура воды на выходе из водоподогревателя системы горячего водоснабжения должна выбираться из условия обеспечения нормируемой температуры в водоразборных точках, но не более 75 град. С.

5.3.2. Инженерно-технические работники и рабочие, обслуживающие систему горячего водоснабжения, обязаны:

изучить систему в натуре и по чертежам;

обеспечить исправную работу системы, устраняя выявленные недостатки.

Инженерно-технические работники обязаны проинструктировать жителей обслуживаемых домов о необходимости своевременного сообщения об утечках и шумах в водопроводной арматуре, об экономном расходовании горячей воды и осуществлять контроль за выполнением этих требований.

5.3.3. Системы горячего водоснабжения здания, а также трубопроводы внутриквартальной сети по окончании ремонта следует испытывать на давление, равное 1,25 рабочего, но не выше 1,0 МПа (10 кгс/см2) и не ниже 0, 75 МПа (7,5 кгс/см2).

5.3.4. Работа по ремонту систем горячего водоснабжения должна выполняться в соответствии с проектом и требованиями инструкций и правил. Трубы в системах следует применять, как правило, оцинкованные. Магистрали и подводки системы должны быть проложены с уклоном не менее 0,002 с повышением в сторону точек водоразбора без образования прогибов. Конструкция подвесок креплений и подвижных опор для трубопроводов должна допускать свободное перемещение труб под влиянием изменения температуры.

После ремонта система должна быть испытана с участием лица, ответственного за безопасную эксплуатацию, с составлением соответствующего акта.

На вводе системы ГВС в здание должна быть установлена запорная арматура и приборы учета тепловой энергии и теплоносителя (термометры и манометры) до и после задвижек.

5.3.5. Давление в системе следует поддерживать 0,05 — 0,07 Мпа (0,5 — 0,7 кгс/см) выше статического давления.

Водонагреватели и трубопроводы должны быть постоянно наполненными водой.

5.3.6. Основные задвижки и вентили, предназначенные для отключения и регулирования системы горячего водоснабжения, необходимо два раза в месяц открывать и закрывать.

Открытие и закрытие указанной арматуры необходимо производить медленно.

Применение газовых клещей и обрезков труб для открывания задвижек, вентилей и кранов не допускается.

В процессе эксплуатации необходимо следить за отсутствием течей в стояках, подводках к запорно-регулирующей и водоразборной арматуре, устранять причины, вызывающие их неисправность и утечку воды.

5.3.7. Осмотр систем горячего водоснабжения следует производить согласно графику, утвержденному специалистами организации по обслуживанию жилищного фонда, результаты осмотра заносить в журнал.

5.3.8. Действие автоматических регуляторов температуры и давления систем горячего водоснабжения следует проверять не реже одного раза в месяц. В случае частого попадания в регуляторы посторонних предметов необходимо установить на подводящих трубопроводах фильтры.

Наладку регуляторов следует проводить в соответствии с инструкцией завода-изготовителя.

5.3.9. Эксплуатацию циркуляционных насосов систем горячего водоснабжения следует производить в соответствии с требованиями п. 5.2.29.

5.3.10. Перебои в горячем водоснабжении верхних этажей многоэтажного жилого дома необходимо устранять с участием специалистов проектной, наладочной или другой специализированной организации.

5.3.11. Для снижения теплопотерь следует изолировать стояки систем горячего водоснабжения эффективным теплоизоляционным материалом.

5.3.12. Установку датчиков температуры и давления для контроля работы систем горячего водоснабжения следует, как правило, выполнять с выводом сигналов на диспетчерский пункт.

5.3.13. На вводе системы горячего водоснабжения должны быть установлены приборы учета (теплосчетчики или водосчетчики) с выводом показаний на диспетчерский пункт.

На трубопроводах, обслуживающих отдельные группы приборов, и на подводках к газовым водонагревателям установка диафрагм и регуляторов не допускается.

5.3.14. Калибр и пределы измерения водосчетчика должны соответствовать максимальному и минимальному количеству воды, идущему на водоразбор. В случае завышения объемов воды, проходящей через водомер, необходимо заменить его на водомер требуемых пределов измерения и допустимого перепада давлений на нем.

5.3.15. Устройства водоподготовки для систем горячего водоснабжения должны быть исправными и эксплуатироваться согласно разработанным проектной организацией рекомендациям или инструкциям завода-изготовителя.

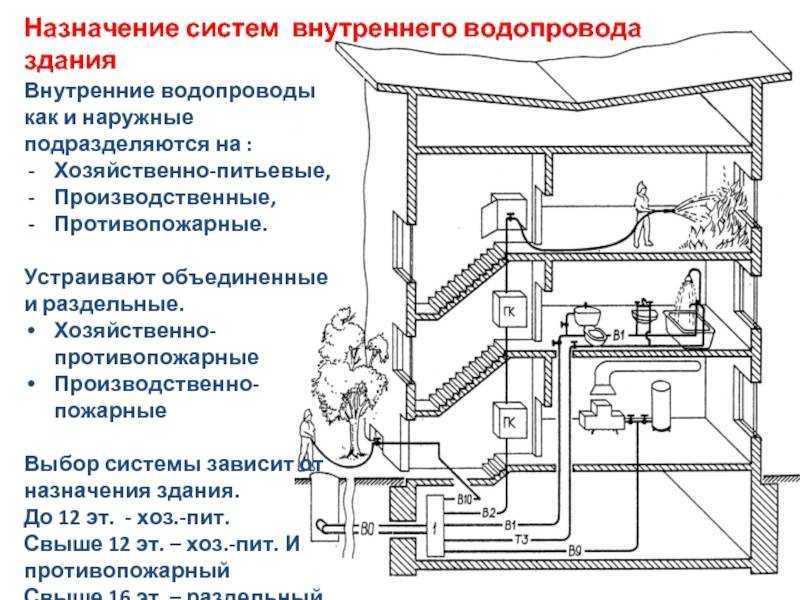

Водоснабжение жилого дома зависит от нескольких условий

Водоснабжение жилого дома зависит от нескольких условий | BWT

Главная > Статьи > Водоподготовка для дома и дачи > Водоснабжение жилого дома зависит от нескольких условий

Статьи

27.08.2020

Вода – это вещество, без которого жизнь на планете невозможна, поэтому водоснабжение жилого дома проектируется еще на начальном этапе строительства. И если при строительстве многоэтажного дома проектированием системы водоснабжения занимаются архитектурные бюро, поскольку это процесс очень сложный и трудоемкий, то в случае небольшого частного жилого дома все значительно проще – рассчитать систему водоснабжения могут специалисты строительной компании, исходя из особенностей объекта, требований владельца, функционального назначения, территориальных особенностей, характеристики грунтов и количеством потребителей.

Принимая во внимание все эти факторы, водоснабжение жилого дома делится на автономное, централизованное и комбинированное.

Решения BWT для промышленной и бытовой очистки воды:

Фильтры механической очистки

Фильтр с активированным углем

Удаление железа и марганца

Фильтры под мойку

Получить консультацию

Если недалеко от дома проходит магистраль централизованного водоснабжения, то процедура водообеспечения жилого дома сводится к минимуму – достаточно просто подключиться к ней. Но, прежде чем это сделать, все-таки потребуется согласовать свои действия и получить в водопоставляющей компании разрешение на врезку в систему. При этом всю работу нужно будет выполнять в соответствии с установленными требованиями, которые определяют места подключений, диаметр и тип трубопровода. Кроме того, для более простого обслуживания инженерных коммуникаций рекомендуется в месте подключения оборудовать ревизионный колодец, в котором будет установлена запорно-регулировочная арматура.

Естественно, такой вариант подключения требует минимальных капиталовложений, тем не менее, связан с определенными трудностями. В первую очередь это связано с небольшой распространенностью вне крупных населенных пунктов магистралей водоснабжения, в особенности в загородной местности. К тому же нет возможности использовать воду из центральной магистрали водоснабжения для полива (в хозяйственных нуждах). Ну и, конечно, следует помнить о регулярной оплате, да еще и о водоочистке водоснабжения которая довольно значительная.

Водоснабжение жилого дома из колодца или артезианской скважины потребует гораздо больших расходов, так как в данном случае придется обустраивать автономные источники воды – скважину или колодец. но данная система считается и более удобной, так как предоставляется хорошая возможность обеспечить любые объекты жилой и хозяйственной недвижимости водными ресурсами.

И здесь нужно определиться, что лучше использовать – скважину или колодец. в колодцах в основном находится вода из верхних пластов, следовательно, к месту их устройства предъявляются довольно жесткие требования. Вблизи не должно быть никаких возможных источников загрязнения – сливных ям, туалетов и прочих, они должны находиться на расстоянии минимум 25 метров. Также запрещается устраивать колодцы недалеко от фундамента жилого дома, потому что это может привести к его быстрому разрушению. И хотя использование в системе водоснабжения жилого дома колодцев менее трудоемкое дело, в этом имеются некоторые недостатки, а именно:

1. Недостаточно хорошее качество воды, что объясняется проникновением грунтовых вод.
2. Ограниченное количество ресурсов.
3. Необходимость регулярного обслуживания – удаление мусора.
4. Необходимость установки фильтров для очистки воды для дома.

Если же говорить о скважинах, то качество воды в них намного лучше, запас ее практически не ограничен, а сами устройства подачи устанавливать можно устраивать в любом месте загородного участка, даже под самим жилым домом, если есть такая необходимость. Однако удобство несколько омрачается высокой стоимостью такого водоснабжения, которая может равняться нескольким тысячам долларов.

Но кроме выбора источника оптимальное и эффективное

водоснабжение жилого дома требует соблюдения определенных рекомендаций в отношении выбора оборудования и дальнейшего монтажа. Например, для хорошей производительности автономной системы водоснабжения требуется приобретение и монтаж промывочных насосов из расчета количества потребителей. Но в любом случае, дело это ответственное и сложное, самостоятельно справиться с ним может и не получиться, так что лучше сразу обратиться к специалистам.

BWT BWT

Виды чаш бассейна и их отличия Виды чаш бассейна и их отличия

Самой важной задачей, стоящей на этапе проектирования бассейна, стоит считать выбор чаши, который оп.

..

BWT BWT

Статья «Задержать на сетке!» (журнал Потребитель — Всё для стройки и ремонта, зима 2012) Статья «Задержать на сетке!» (журнал Потребитель — Всё для стройки и ремонта, зима 2012)

BWT BWT

Аксессуары — мультиблоки Аксессуары — мультиблоки

Почему их нужно обязательно покупать вместе с умягчителями

BWT BWT

Чистка фильтра грубой очистки воды Чистка фильтра грубой очистки воды

Уменьшение напора воды зачастую связано с накоплением грязи в фильтре, расположенном на общей водопр. ..

Все статьи

База знаний

Мы используем файлы «cookie», чтобы обеспечить максимальное удобство пользователям. Продолжая использовать сайт, вы соглашаетесь с условиями использования файлов cookie. Согласен

Вход на сайт

Восстановить пароль

Введите код авторизации из письма, после чего Вы будете перенаправлены в «Личный кабинет» для изменения пароля.

Регистрация

Получать новости об акциях и скидках

Сообщить о поступлении

Получить консультацию по товару, снятому с производства

Получите предложение по аренде диспенсеров

Купить товар у дилера

Заказать оптом

Получить консультацию

Частное лицо

Получите предложение

Сообщить о поступлении

Нажимая на кнопку «Отправить», вы соглашаетесь с политикой конфиденциальности

Спасибо!

Ошибка!

—>

Как выполнить проектирование системы водоснабжения в зданиях с помощью сантехника

С помощью сантехника мы попытались облегчить задачи, которые, хотя и не являются чрезвычайно сложными, часто утомительны и подвержены ошибкам при выполнении анализа и проектирования воды. системы водоснабжения в зданиях.

В этом уроке мы представляем шаги по созданию сети узлов и труб, которые программа использует для проектирования системы водоснабжения, которая будет снабжать жилую квартиру.

---

Разделы этого руководства:

• 1. Проектная схема системы водоснабжения.
• 2. Указание проектных свойств светильников.
• Добавление фитингов к трубам подачи приспособлений.
• Сохранение конфигурации проекта.
• 3. Таблицы диаметров и эквивалентных длин фитингов.
• 4. Создание системы водоснабжения в вашем проекте.
• Различия между проектными и расчетными условиями в сантехнике.
• 5. Добавление узлов.
• 6. Добавление труб.
• 7. Результаты проектирования.

---

1 Проектная схема системы водоснабжения

Первым шагом перед началом проектирования системы водоснабжения с помощью Plumber является создание эскиза, на котором показаны трубопроводы и арматура в системе.

Определение трассы, даже если она является частью проекта системы водоснабжения, в основном зависит от суждения проектировщика, архитектурной конфигурации Здания и

Сантехнические стандарты в стране происхождения.

Здесь мы выбрали для создания следующую схему:

В этом изометрическом виде:

Что касается этих цифр, мы выделяем различные аспекты:

• Для целей программы узел — это элемент, находящийся в месте соединения двух труб (в качестве тройника, как в случае узлов N1 и N3 в сети ХВС и N2 для обеих сетей). Узел также рассматривается как точка, в которую необходимо подвести сантехнический прибор в сети (остальные узлы на схеме). Нет необходимости определять узел в направлении изменения горизонтальных или вертикальных труб, если только не требуется изменить диаметр труб.
• Узел стояка — точка присоединения, где предполагается вертикальная подводящая труба (сантехнический стояк) Строения или, если водопроводная сеть обслуживается прямым подводом из системы общего пользования, соответствует низовья дома пункт учета воды. В целях расчета и проектирования здесь вы указываете давление подачи (режим расчета) или где программа рассчитает минимальное давление, необходимое для соответствия рабочему давлению наихудшего приспособления водопроводной сети.
• Каждому узлу присваивается уникальное имя или метка. В примере даны узлы с креплениями, их сокращения, а именно: «Ла» унитаз, «Лт» лоток для белья и т.д.

Несмотря на то, что проектируемая система водоснабжения имеет сеть горячего водоснабжения, а сеть холодного водоснабжения необходима только в случае, если светильники получают оба источника, укажите уникальное имя для узла.

Аналогично, в точках перекрытия двух сетей нет необходимости генерировать два узла, как в случае узлов N2 и Htr (нагреватель).

2 Задание проектных свойств приспособлений

Основой метода HUNTER при проектировании систем водоснабжения является определение единиц арматуры в каждой арматуре. В Plumber доступные Fixture уже поставляются с предопределенными значениями для этого параметра, которые могут быть изменены пользователем из Fixtures Manager:

В дополнение к столбцам описания и изображения прибора имеются следующие столбцы:

Единицы крепления (общая, холодная и горячая вода) Колонны.

Соответствует узлам крепления по методу Хантера, используемым в частных и общественных системах водоснабжения. В соответствии с параметром, выбранным в поле «Занятость» вверху, сантехник будет использовать соответствующие групповые значения.

Обратите внимание, что значения в Total F.U. столбец будет использоваться для расчета вероятного расхода труб в водопроводном стояке , если он существует в проекте. Проект системы внутреннего водоснабжения будет выполнен с использованием значений Columns Cold F.U. и Горячий Ф.У. в соответствующих сетях.

Колонка минимального давления

Здесь необходимо указать минимальное рабочее давление, необходимое для работы каждого приспособления .

Как правило, стандарты сантехники устанавливают минимальное значение для всех выходов сантехники, в зависимости от того, являются ли они бачком или промывочным клапаном, но при разработке Plumber мы решили установить различное давление в соответствии с характеристиками каждого сантехнического устройства. В любом случае пользователь может изменить эти значения.

Столбец минимального диаметра

В зависимости от характеристик каждого приспособления диаметр трубы подачи приспособления может различаться, поэтому именно в этой колонке пользователь должен выбрать диаметр трубы подачи приспособления. Этот диаметр считается одинаковым как для труб холодной, так и для горячей воды.

На следующем рисунке выделены, в нашем примере, для кухонной мойки (Ks), трубы подачи приспособления:

Одно из предупреждений, которое покажет сантехник в случае, если диаметр трубы системы водоснабжения (синяя и красная линии на предыдущем изображении) меньше минимального диаметра, указанного для трубы подачи приспособления, заключается в следующем:

, чтобы пользователь мог внести изменения, необходимые для исправления ситуации.

Колонна геометрической высоты

Для расчетов систем водоснабжения Сантехник представит два значения давления в каждом узле:

Давление в узле перед подачей на прибор (если он установлен) и давление на выходе (где будет подключен прибор), которые должны быть больше или равны указанному значению в Мин. Колонка давления в Fixtures Manager.

На рисунке мы соотносим значения давления, представленные в таблице узлов, с его положением в системе водоснабжения:

Колонка длины трубы.

В этой колонке добавлена ​​возможность не только устанавливать длину подводящих труб к светильнику, но и указывать фитинги, которые на них устанавливаются (отводы и т.п.). Спецификации этих приспособлений не только рассчитывают эквивалентную длину и соответствующие потери напора в этих участках трубы, но также будут учитываться при создании списков материалов.

Длины и комплектующие, указанные в этой колонке (а также минимальный диаметр и геометрическая высота), будут считаться одинаковыми для обеих линий подачи к светильнику (холодной и горячей воды).

Чтобы получить доступ к диалоговому окну «Установленные фитинги в ответвлениях трубы», нам нужно будет поместить курсор в ячейку для приспособления, которое мы хотим изменить, и нажать кнопку «Эквивалентные длины»:

Первая строка зарезервирована для указания длины трубы в стояке подачи приспособления. Эту строку нельзя удалить из таблицы.

В следующих строках указывается тип и количество установленных фитингов в стояке подачи арматуры . В нашем примере для крепления кухонной мойки (Ks) у нас будет только колено 90° плюс прямая длина трубы.

Чтобы добавить фурнитуру в таблицу Установлено , необходимо выбрать ее в таблице Доступная фурнитура и нажать кнопку Добавить:

Вы также можете дважды щелкнуть выбранный фитинг, чтобы добавить его в список установленных.

Чтобы удалить или уменьшить количество установленных аксессуаров , процесс аналогичен:

Эта процедура указания значений в таблице приборов должна выполняться только один раз (когда мы начинаем использовать программу), обычно потому, что большинство данных, задействованных здесь, регулируются некоторыми сантехническими стандартами.

Сохранение изменений в файле конфигурации сантехника

Чтобы сохранить изменения, внесенные в такие таблицы, как Крепления, Фитинги (эквивалентные длины) и диаметры, и сделать их доступными для новых проектов, которые мы создаем, необходимо выбрать меню «Настройки параметров» → «Сохранить конфигурацию» , в меню «Пуск»:

При использовании этой опции в приложении будут сохранены опции и единицы расчета, указанные на вкладке Конфигурация.

Таким образом, при создании нового проекта для проектирования систем водоснабжения таблицы и конфигурации будут соответствовать стандартам и критериям проектирования проектировщика.

Если вы хотите восстановить параметры по умолчанию, включенные в Сантехник ; вы можете использовать опцию Восстановить таблицы (см. рисунок выше), при которой все сделанные изменения отменяются. Эта опция доступна только для новых проектов.

3 Задание параметров в таблицах диаметров и эквивалентных длин фитингов в проекте

Другим аспектом перед созданием сетей в Plumber является определение свойств используемых труб и, если мы решим использовать метод эквивалентной длины фитингов для расчета потерь напора, их соответствующие значения должны быть указаны в Диспетчере фитингов.

Первоочередная задача, поскольку от этого зависит несколько факторов, – убедиться, что номинальный и внутренний диаметры (последний используется для гидравлических расчетов), имеющиеся для типа трубы, используемой в проекте, были введены , поэтому чтобы сантехник мог сделать правильный выбор в зависимости от диаметров, полученных при расчете.

Независимо от метода определения размеров труб, выбранного пользователем в Plumber, процедура заключается в получении расчетного диаметра и выборе на его основе значения номинального диаметра, ближайшего выше или ниже, как указано в таблице диаметров проекта.

Здесь мы указываем шаги и характеристики этих двух вариантов, поэтому предлагаем вам ознакомиться с ним.

4 Создание системы водоснабжения в водопроводчике

Одной из выдающихся особенностей Plumber является возможность содержать несколько систем водоснабжения с разными характеристиками в одном проекте . Это дает возможность выполнить конструкцию стояка, закрепив за каждым его узлом одну или несколько систем водоснабжения в проекте, имитируя реальную ситуацию в зданиях с несколькими уровнями.

После создания нового проекта в водопроводчике, первое, что вы должны сделать, это создать новую систему водоснабжения :

На вкладке «Проект» программы нажмите кнопку «Создать водопроводную сеть»:

Справа от кнопки «Создать водопроводную сеть» мы также найдем кнопки для удаления или редактирования фактических свойств водопроводной сети, обсуждаемых ниже.

При нажатии кнопки «Создать сеть водоснабжения» откроется Редактор свойств сети водоснабжения , свойства которого мы выделяем на рисунке:

Таким образом, при назначении свойств и нажатии OK для закрытия редактора новая водопроводная сеть будет активна в Списке проектов:

В таблице узлов сети Active Water есть только один узел: узел стояка. Это имя по умолчанию присваивается тому, что будет источником системы, но в любом случае вы можете его изменить. Этот узел не может быть удален из проекта, т.к. вокруг него будет определяться требуемое давление в случае нахождения в расчетном состоянии или, если в случае расчетного состояния, где давление подачи будет зафиксировано пользователем.

Как перейти от расчетного условия системы водоснабжения к расчетному?

Когда вы поместите курсор в строку узлов стояка и нажмете кнопку Edit Node, вы увидите диалоговое окно Node Data. В нем, помимо текстового поля для редактирования имени узла, вы найдете активный флажок с текстом: Расчет давления.

При установленном флажке мы указываем программе рассчитать необходимое давление в исходном узле для соответствия рабочему давлению самого неблагоприятного приспособления системы водоснабжения. Это расчетное состояние.

Если не выбрано , вам будет представлено текстовое поле, в которое вы должны ввести известное давление на этом узле. Это условие расчета в водопроводчике:

5 Добавление узлов

Вкладка Проект, панель Сети , содержит необходимые кнопки для создания, удаления и редактирования компонентов Проекта . На этом уровне будут активны только кнопки New Node и Edit Node.

Когда нажмет кнопку «Создать (узел)», редактор данных узла отобразит с двумя свойствами для назначения:

В разделе «Создание узлов» будет назначена метка по умолчанию, состоящая из префикса, который был определен в разделе «Создание сети водоснабжения» (редактор свойств сети водоснабжения), а также соответствующего номера.

В примере после добавления Узлов по нашему эскизу у нас будет следующая Таблица Узлов:

Удаление и редактирование узлов

С узлами, созданными в нашем проекте , можно получить доступ к параметрам редактирования узлов, поэтому щелкните соответствующую строку и нажмите кнопку «Редактировать» или, выбрав строку (щелкнув ее заголовок), к параметру «Стереть». Оба варианта на панели «Сети», группа «Узлы», вкладка «Проект».

Следует иметь в виду, что, исключив узел из реальной системы водоснабжения в проекте, он устранит и трубы, если это так, подключенные к этому узлу.

6 Создание труб системы водоснабжения

Сантехник настроен на обработку отдельно Сети холодного водоснабжения от горячего водоснабжения, хотя, в конце концов, это одна и та же сеть водопровода. Возможно выполнение проектирования водопроводных сетей, подающих только холодную воду; поэтому нет необходимости создавать трубопроводы для горячей воды в проекте.

Особенность этого разделения в том, что источник системы холодного водоснабжения, это Узел, который мы определили ранее как Стояк. А в случае системы горячего водоснабжения источником будет соответствующий нагреватель.

Необходимо, чтобы пользователь учитывал следующие аспекты:

• При наличии труб горячего водоснабжения в проекте (правая нижняя таблица во вкладке Узлы и трубы главного окна Сантехника) должен быть хотя бы один узел с нагревателем, связанным в таблице узлов.
• Хотя бы одна из труб в сети горячего водоснабжения должна иметь в качестве вышестоящего узла узел с назначенным водонагревателем (так как это источник этой системы).
• В сети холодной воды также должна быть труба, чей конечный узел подводил к узлу с соответствующим водонагревателем (чтобы иметь возможность снабжать сеть горячей водой).
• Программа рассчитает , исходя из длины и диаметра, назначенных водонагревателю в Менеджере приспособлений, потерь напора, возникающих при прохождении воды со стороны холодной воды нагревателя на вход горячей воды. сеть.

Прежде чем приступить к расчету системы водоснабжения, сантехник проверит введенные данные, чтобы убедиться, что большинство предыдущих предпосылок выполнены . В противном случае он представит пользователю соответствующее сообщение и остановит расчет.

Добавление новых труб будет производиться через кнопки панели Networks вкладки Project:

При выборе этого параметра (Новая труба холодной или горячей воды)0011 Pipe Data будет представлен диалог , в котором необходимо установить, какой из ранее созданных узлов в проекте будет начальным узлом, а какой Конечным узлом данного участка трубы.

Важно, при уточнении начального и конечного узлов каждого участка трубы учитывать, что начальный узел находится выше по течению трубы (с учетом, конечно, направления потока в сети ) и конечный узел, который находится ниже по течению. Это гарантирует, что результаты соответствуют открытой или разветвленной сети, что характерно для большинства водопроводных систем водоснабжения в зданиях.

В этом редакторе мы найдем опцию Расчет диаметра , которая по умолчанию активна (отмечена), чтобы диаметр сечения трубы рассчитывался автоматически . Если по какой-либо причине или критерию пользователя необходимо указать диаметр, не допуская его изменения программой, эту опцию необходимо деактивировать (снять галочку), чтобы представить список доступных номинальных диаметров в проекте для выбора нужного диаметра:

Самая значимая часть в этом редакторе (не только если вы находитесь в опции расчета потерь по методу эквивалентной длины, но и для создания списков материалов проекта), это кнопка Длины , в которой мы можем укажите, как мы видели ранее, фитинги для установки на этом участке трубы:

Обратите внимание на предыдущий рисунок, что по умолчанию создается фитинг в каждой секции трубы: Тройник , при условии, что большинство созданных ветвей будут питать Сантехническое оборудование.

В связи с вышеизложенным, важно, чтобы пользователь в тех секциях, которые соответствуют оконечным ответвлениям (как в случае секции N3-Gh3 нашего примера Системы водоснабжения) заменил этот тройник на 90° Локоть.

Кроме того, в диалоговом окне «Данные трубы» вы найдете флажок с текстом «Поставляет приспособления с промывочным клапаном», который по умолчанию отключен. Эта опция предназначена для того, чтобы пользователь мог определить, какие трубы питают устройства с промывочным клапаном 9.0012 , и в этом случае сантехник определит вероятный поток, используя соответствующие значения из метода HUNTER.

В нашем примере нет светильников со сливным клапаном и поэтому мы оставим опцию деактивированной для всех труб.

Наконец, у нас будут следующие таблицы труб:

Удаление и редактирование труб

Как и в случае с узлами, мы можем редактировать строки, поместив курсор в любую ячейку в соответствующей строке и нажав кнопку «Редактировать».

Чтобы удалить трубу , принимая во внимание, что она удалит все поставляемые ею трубы, выберите строку (щелкнув в ее заголовке) и нажмите кнопку Стереть:

В группе кнопок, связанных с трубопроводами в каждой системе водоснабжения (холодной или горячей воды), найдет кнопку, которая позволяет нам напрямую получить информацию о длинах труб и установленных на них фитингах:

7 Результаты проектирования системы водоснабжения

На этом уровне у нас есть вся информация, которая необходима сантехнику для выполнения расчета или проектирования системы водоснабжения. Только нужно убедиться:

• Если вы проектируете, то есть: Если вы хотите определить минимальное давление, необходимое в источнике системы водоснабжения (узел стояка), опция Расчет давления в вышеупомянутом узле должна быть включена (отмечена).
• Если вы хотите рассчитать сеть , то есть: знать какие реальные давления в Узлах и Сантехнике, то необходимо указать давление в узле Райзер, к которому необходимо отключить опцию Расчет давления этого узла.

Таким образом, остается только нажать кнопку Фактическая водопроводная сеть на панели Расчет (вкладка Проект) и, в случае отсутствия проблем с предоставленными данными, будет показано следующее окно предупреждения:

С помощью которого мы будем знать, что решение было достигнуто в расчете.

Посмотрим на результаты:

Требуемое давление на источнике системы водоснабжения (узел стояка)

Давление, рассчитанное как на узле, так и на выходе поставляемого приспособления, если применимо, будет представлено в таблице узлов. Мы увидим предупреждающий символ в виде флажка, который говорит нам о том, что конструкция (т.е. давление, рассчитанное для исходного узла) выполнена в соответствии с минимальным рабочим давлением прикрепленного к нему приспособления (как указано в Креплениях Менеджер):

Просмотрев остальные напоры на выходе в узлах с подключенной сантехникой (как в сетях холодного, так и в горячем водоснабжении), вы увидите, что удовлетворено, что его значение больше указанного значения в таблице арматуры водопровода Сеть (Fixtures Manager). На следующем рисунке это сравнение сделано для кухонной раковины (Ks) и душа (Sh):

Диаметры ответвлений труб.

Как только расчет будет завершен, мы сможем увидеть, что номинальный диаметр был присвоен трубам (те, в которых была включена опция Расчет диаметра) , в соответствии с тем, что указано в Диспетчере диаметров проекта.

Кроме того, обновлены таблицы труб для представления результатов каждого из параметров гидравлического расчета. В нашем примере с сохранением всех труб с включенной опцией Расчет диаметра , у нас есть следующий вывод:

Отмечено, что существует согласованность с уменьшением диаметров по мере удаления от стояка, за исключением того, что показывает для труб N3-Gh3 и Sh-Gh3 предупреждающие значки. Чтобы получить подробную информацию об этих предупреждениях, необходимо дважды щелкнуть по ним, чтобы просмотреть сообщение:

В данном случае нам указано, что диаметр трубы подачи приспособления для садового шланга больше, чем патрубок, питающий его от водопроводной сети , ситуация, противоречащая общим рекомендациям по гидравлическому расчету.

Чтобы устранить это предупреждение , мы можем установить, отредактировав указанные трубы, диаметр в 19,05 мм , равный диаметру трубы подачи садового шланга. В случае ветки N3-Gh3:

После внесения изменений мы должны снова нажать кнопку «Рассчитать фактическую водопроводную сеть», чтобы обновить результаты.

При выполнении вышеуказанного изменения мы увидим корректировку давления в водопроводной сети (и других параметров).

Таким образом, не выдавая никаких дополнительных сообщений об ошибках или предупреждениях, мы готовы визуализировать оставшиеся результаты расчета.

Таблица единиц крепления, расчет вероятного расхода и диаметра

Эта таблица, , которая не редактируется напрямую , появляется, когда мы выбираем вкладку Диаметры в главном окне Plumber:

Здесь мы увидим среди прочих параметров расчетный диаметр, полученный программой , выбранный номинальный диаметр и скорость потока для внутреннего диаметра, связанного с этим номинальным диаметром.

Когда расчетная скорость потока для выбранного номинального диаметра для какой-либо трубы выходит за пределы диапазона от 0,6 до 3 м/с, в этой ветке будет представлена ​​предупреждающая иконка, уведомляющая пользователя об этой ситуации. Этот диапазон, вообще говоря, устанавливается как «рекомендуемый» при проектировании систем водоснабжения зданий.

Это относится к ответвлениям Gh3-N3 и Gh2-Sh, которые имеют скорости ниже 0,60 м/с из-за модификации, которую мы выполнили ранее в таблицах труб.

Таблица расчета эквивалентных длин труб

Третья вкладка в главном окне сантехника содержит расчет эквивалентных длин в каждой секции трубы , представляя для каждой секции фитинг, количество, частичную эквивалентную длину и, наконец, общую эквивалентную длину:

Эта таблица, как и предыдущая, не редактируется напрямую, и представляет два последних столбца только в том случае, если выбран метод расчета потерь напора (вкладка Конфигурация→ панель расчета потерь напора) соответствует эквивалентной длине.

Что касается гидравлической конструкции, то это все! Всего за несколько кликов мы сделали проект системы водоснабжения с сантехником.

Наконец, давайте посмотрим на список материалов, выбрав кнопку «Списки материалов» на вкладке «Результаты» → панель «Материалы»:

Здесь отображаются в отдельных группах Сантехническое оборудование, трубы и фитинги для холодной воды и соответствующие элементы для системы горячего водоснабжения.

Из Таблицы материалов, как и с другими таблицами расчетов и результатов проектирования водопровода с Сантехникой, можно распечатать, а также экспортировать в Microsoft® Excel, так же, как и с любым другая программа для Windows®.

Как поддерживать давление воды в высотных зданиях

Высотные здания становятся все более популярными в Соединенных Штатах, и эта тенденция будет продолжаться. По данным 2019 г.В статье в The World Property Journal средний многоквартирный дом в 1990-х годах имел высоту 3 этажа, затем 4 этажа в 2000-х, а затем поднялся до 6 этажей в 2010-х годах. Эта тенденция и тип роста в высотном строительстве представляет ряд экономических возможностей для строителей, но при всех возможностях возникают и проблемы. Независимо от того, используется ли высотное здание как квартира, офис, гостиница, магазин или и то, и другое, невозможно избежать того факта, что чем больше здание, тем более сложной и мощной должна быть механическая система.

Одной из основных областей, требующих внимания, является водоснабжение внутри здания и то, как вода передается с этажа на этаж. Чтобы соответствовать нормам, давление воды в высотном здании не может превышать 80 фунтов на квадратный дюйм. Это может создать проблему для обеспечения того, чтобы сантехнические приборы (например, душ) на верхнем уровне здания имели достаточное давление воды для работы в соответствии с проектом, не превышая при этом предел 80 фунтов на квадратный дюйм на нижних этажах.

Для этого необходимо предусмотреть систему и конструкцию для эффективного распределения соответствующей воды под давлением по различным уровням пола.

Есть несколько способов решить эту проблему, методы, которые существуют уже более века, и более новые, рекомендуемые подходы. Решение, которое вы внедрите, будет зависеть от здания, но потребует использования простого или двойного насоса повышения давления воды.

Метод первый. Резервуар на крыше.

Первый метод, который существует уже более века, заключается в использовании бустерного насоса, который нагнетает воду на крышу здания в резервуар на крыше. Резервуар на крыше затем будет использовать силу тяжести и другие водопроводные системы для спуска воды на этажи, расположенные в нижней части здания.

Однако использование этого метода может привести к избыточному давлению на нижние этажи. Поскольку вода течет сверху вниз, давление будет увеличиваться по мере течения воды. Чтобы снизить давление до соответствующего уровня, необходимо установить редукционные клапаны. Обычно мы видим, что это решение используется в старых зданиях, в которых нет новых механических систем.
