Чиллеры с водяным охлаждением конденсатора
Что мы предлагаем:
Заказывая у нас чиллеры с водяным охлаждением конденсатора, Вы получаете профессиональное холодильное оборудование, подобранное специально для Вашего производства. Наши специалисты осуществят полный комплекс услуг от консультаций непосредственно у вас на объекте до сервисного обслуживания поставляемого оборудования.
Холодильные машины можно разделить на воздушные чиллеры и чиллеры с водяным охлаждением конденсатора. Если в первом случае теплообменник трубчато-ребристый, то при водяном охлаждении используются пластинчатые, кожухо-трубчатые и пластинчато-ребристые конденсаторы.
Водяные чиллеры не требуют большой площади обдува, а потому компактны. Основные плюсы устройства данного типа обусловлены термодинамическими характеристиками воды, у которой значительно выше в сравнении с воздухом теплоемкость и плотность.
Чиллеры с водяным охлаждением конденсатора устанавливаются непосредственно внутри помещений.
Наши специалисты помогут подобрать необходимый для конкретного производства чиллер с водяным охлаждением конденсатора и установить его.

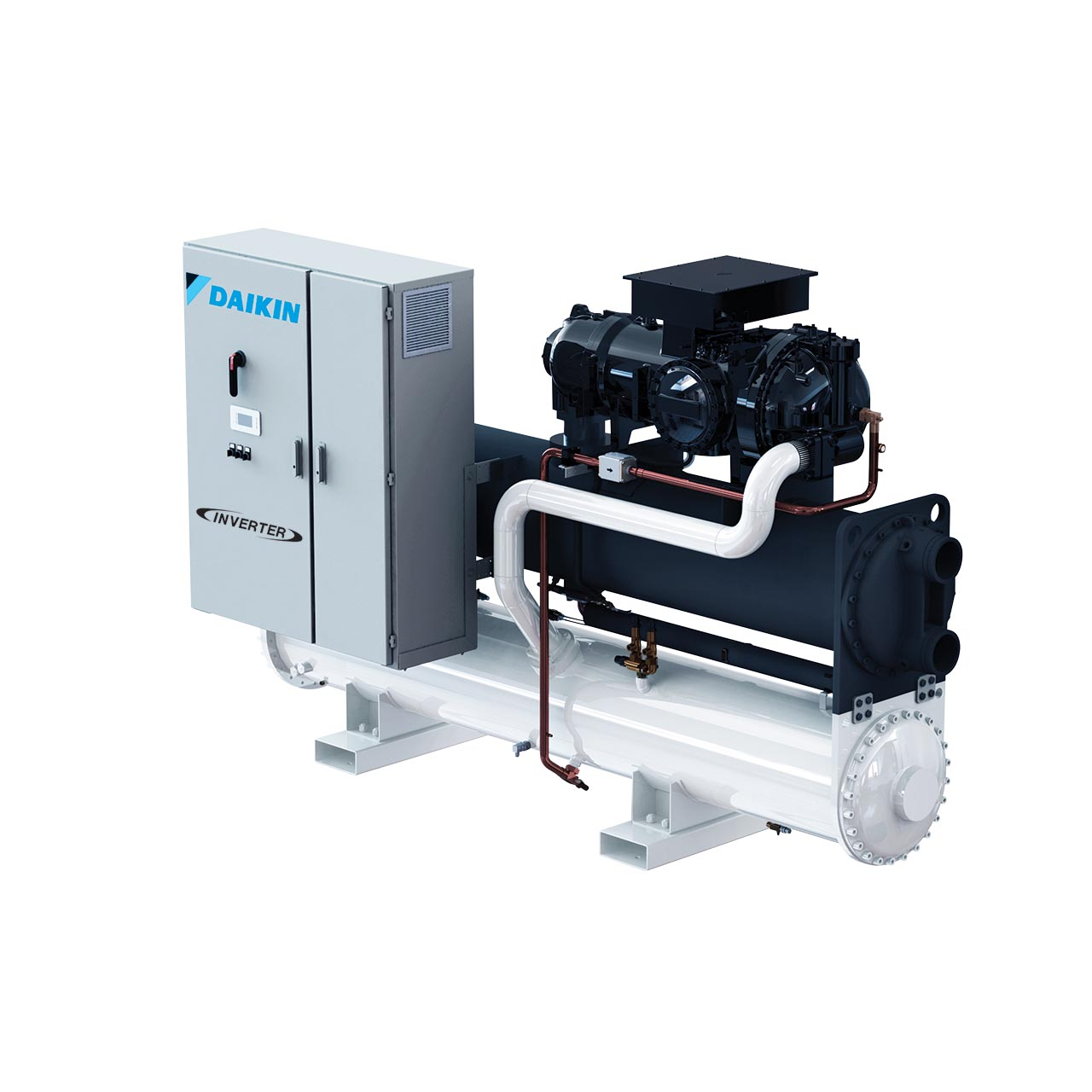

Промышленные чиллеры с водяным охлаждением конденсатора с винтовыми компрессорами.
Промышленные чиллеры с водяным охлаждением конденсатора с ротационными и спиральными компрессорами.

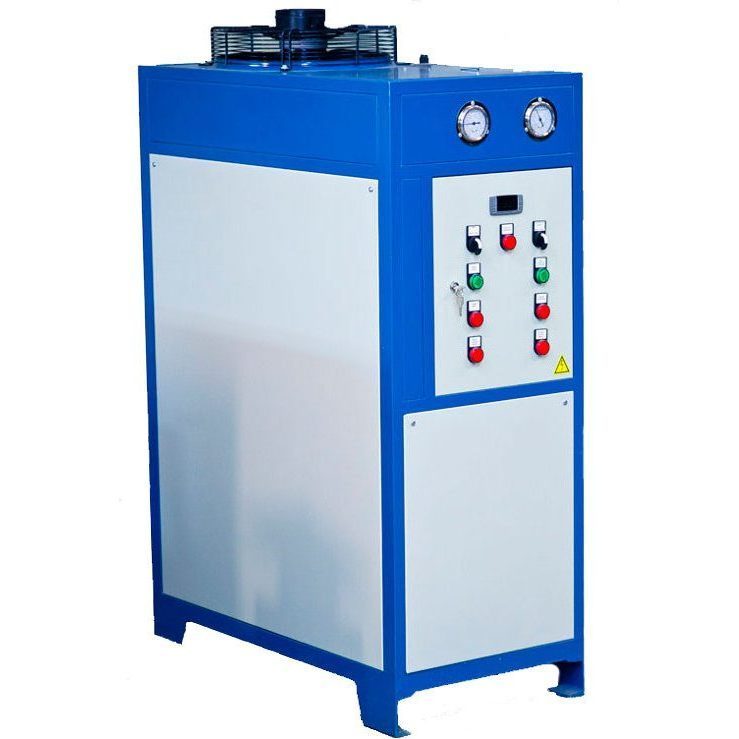

Водяной чиллер
Устройство водяного чиллера.
Холодильный агрегат работающий на принципе охлаждения воды, называется чиллер с водяным охлаждением. Он выполняет главную функцию в установке – охлаждает хладоноситель (воду или антифриз). Традиционно именно этот наполнитель используют в агрегатах, которые созданы для охлаждения воздуха, таких как большие кондиционеры и фанкойлы. Чиллеры, которые охлаждают конденсатор при помощи воды, обладают большой производительностью, поэтому их можно использовать в жилых помещениях с большой площадью, в коммерческих помещениях, которые нуждаются в кондиционировании, например, отели, бассейны, торговые комплексы, вокзалы и аэропорты. Применяются водяные чиллеры
Схема работы чиллера с водяным охлаждением проста: чиллер охлаждает воду, которая циркулирует по системе кондиционирования в специальном контуре циркуляции хладагента, охлаждая конденсатор.
После этого тепло, которое аккумулирует вода, выводится на улицу. Принцип действия прост, потому их стоимость сравнительно невысокая если брать касчет на кВ.
Классификация водяных чиллеров
Все водяные чиллеры могут классифицироваться по разным признакам. Например, они бывают разными по своей производственной мощности. Самые маленькие выдают лишь 150кВт, у средних диапазон хладопроизводительности может достигать 400кВт. Те чиллеры, которые превышают этот показатель, называются агрегатами большой производительности. Разделяются чиллеры агрегаты и по количеству контуров циркуляции воды или антифриза. Чем больше контуров, тем сложнее устройство аппарата, а значит, выше его стоимость. При этом возрастают и производственные характеристики. Характеристики аппарата зависят и от типа компрессора. Он может быть спиральным, винтовым и типа TURBOCOR.
Классифицировать чиллеры можно в зависимости от марки хладагента, который используется в данном агрегате.
Это может быть R-22, R-134a или более популярные R-407C и R-410a. Качество хладагента влияет в первую очередь на технические характеристики агрегата, и практически не отражается на стоимости. Большое значение имеет и тип теплообменника. Наиболее популярная модель – с пластинчатыми теплообменниками. Они имеют небольшой вес, но дают большой коэффициент теплопередачи. Более надежной моделью является кожухотрубный теплообменник. Его преимущество заключается не только в том, что он более надежен, но он гораздо проще в ремонте и обслуживании.
Преимущества водяных чиллеров.
Главное преимущество водяных чиллеров заключается в том, что один такой агрегат можно использовать на несколько больших кондиционеров и фанкойлов. При этом каждый фанкойл может работать в своем собственном режиме, устанавливая заданную температуру воздуха в каждом помещении. Все фанкойлы, объединенные в систему, являются автономными, но при этом ими можно управлять при помощи единого пульта.
Что положительно сказывается на цене фанкойла. Однако этот же пункт можно считать главным недостатком водяных чиллеров. Если он выходит из строя, то блокируется вся система охлаждения в помещении.
по данным www.airweek.ru
16 июня 2011 г.
Промышленные чиллеры для охлаждения воды
Безопасность и точность работы, долгий срок службы, продуманный дизайн при небольших габаритах, высокая скорость и потрясающая продуктивность при невысокой цене – это те характеристики, которых Вы всегда хотите добиться при разработке станков, агрегатов, промышленных устройств и других изделий различного применения. Как известно, повсюду, где применяется подобное оборудование, неизбежно образование тепла при работе механизмов. Добавляясь к температуре воздуха, и без того высокой во многих регионах в теплое время года, это может повышать столбик термометра до очень высоких значений. Если данный процесс не контролировать, то избыточное тепло может привести к различным авариям и перебоям в работе оборудования и, вследствие этого, ощутимым материальным потерям.
Принцип работы чиллера с водяным охлаждением
Главенствующий принцип работы любого холодильного оборудования основан на переносе тепловой энергии, а не охлаждении как таковом. Чтобы понять основной принцип работы чиллера, соответственно, необходимо знание процесса этого переноса.
Обобщенно разобьем чиллер на 3 главных блока: компрессорная часть, конденсаторная и блок испарителя. Сквозь испаритель чиллера проходит жидкость (обычно вода, но также применяется масло или любое другое вещество, от которого требуется отобрать тепло) и холодильный агент (обычно его роль выполняет фреон). Из-за различия физических свойств этих жидкостей, происходит обмен энергией: хладагент начинает кипеть и расширяться, переходя в газообразное состояние, и отбирать тепло от воды, тем самым охлаждая её. Далее он попадает в компрессор чиллера, где подвергается сжатию (что ясно из самого названия блока — «компрессор») в несколько раз и существенному увеличению его температуры (до порядка 80-90 °С), благодаря чему переходит снова в жидкое состояние. Затем, когда температура холодильного агента достигает таких высоких значений, он отправляется в конденсатор чиллера, где обдувается воздухом из окружающей среды, и охлаждается. После этого охлажденный фреон в таком состоянии снова поступает в испаритель и цикл начинается заново.
Итак, три составляющие работы чиллера это: испарение хладагента (переходит в газообразное состояние), его компрессия (от сжатия снова становится жидким) и последующее его накопление и охлаждение (коденсация).
Применение промышленных чиллеров
Чиллеры с водяным охлаждением широко используются в пищевой и химической промышленности, а также на самых различных типах производства. Например, на сегодняшний день благодаря охлаждающим свойствам жидкостей индустриальные лазерные установки производят очень сложные контуры с высочайшим уровнем точности. Показателен и пример полиграфической отрасли, где для достижения требуемого качества, нужно обязательно поддерживать определенную температуру независимо от температуры внешней среды.
Водяные чиллеры — надежность и безопасность для Вашего оборудования
Наша компания за 10 лет успешной работы приобрела огромный опыт в поставках электрооборудования для множества направлений промышленности и мы точно знаем, что нужно для охлаждения Вашего оборудования.
Чиллеры с водяным охлаждением, водяные чиллеры – компания «ЭкоЮгСтройКлимат»
Одним из наиболее эффективных вариантов решения проблемы климатического контроля на больших площадях является применение системы централизованного кондиционирования и вентиляции, а также систем промышленного охлаждения. Подобные схемы имеют развитую структуру, благодаря которой происходит перемещение кондиционированного воздуха или другой среды.
Поставщик с опытом работы на рынке РФ более 14 лет, ООО «ЭкоЮгСтройКлимат», представляет вашему вниманию выбор высококачественных агрегатов для систем централизованного кондиционирования. Среди различных типов устройств чиллеры с водяным охлаждением конденсатора считаются одними из наиболее надёжных.
Наиболее популярные позиции из каталога чиллеров по моделям с водяным охлаждением.
- Простой, надёжный и долговечный агрегат «Ангара». Является одним из лучших среди чиллеров с водяным охлаждением, обеспечивает эффективное охлаждение воздуха при высокой надёжности и долговечности.
- Водяной чиллер Euroklimat. Относится к категории промышленных чиллеров и имеет водяную систему охлаждения. Эта модель является высоконадёжным оборудованием, способным вырабатывать значительные объёмы холода в условиях интенсивной эксплуатации. ООО «ЭкоЮгСтройКлимат» предлагает выгодные условия поставки, а также длительную гарантию на это и другие устройства.
- Линейка чиллеров для кондиционирования от Euroklimat, имеющих водяное охлаждение конденсатора.
Эти высоконадёжные модели подходят для централизованного кондиционирования различных воздушных объёмов. - Промышленные чиллеры с водяным охлаждением и спиральным компрессором, которые находят применение на производстве в таких отраслях, как литейная, химическая, пищевая промышленность и другие виды производственной деятельности. Благодаря эффективному спиральному компрессору такое оборудование может охлаждать жидкости до температуры -250 градусов. Кроме того, промышленные чиллеры оптимизированы для интеграции со станками и оборудованием, а также системами электронного управления.
- Промышленные чиллеры с винтовым компрессором с высокой энергоэффективностью по выработке холода и мощностью от 80 до 800 кВт.
Эти высоконадёжные модели подходят для централизованного кондиционирования различных воздушных объёмов.Заказывайте чиллеры с водяным охлаждением в ООО «ЭкоЮгСтройКлимат» по наиболее выгодным ценам. Все подробности можно уточнить у консультантов фирмы по телефону +7 (961) 671-03-31. Также наши специалисты всегда готовы вам помочь определиться с выбором модели и оказать всестороннюю поддержку в вопросах оперативного оформления заказа и доставки.
Водяные чиллеры для охлаждения бетона, цена от 12 416 €
Цена: от 12 416 €
Типовые модели
| ЧИЛЛЕР CW-5 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 450 л | ||
| Холодопроизводительность | 15 000 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора | 5 л.с. | ||
| Производительность компрессора | 17,5 м3 / час | ||
| Объем бака для воды | 300 л | ||
| Корпус | стальной | ||
| Вес | 800 кг | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 12 416 € | ||
| КУПИТЬ CW-5 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-12 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 950 л | ||
| Холодопроизводительность | 32 500 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
12 л. с.
|
||
| Производительность компрессора | 42 м3 / час | ||
| Объем бака для воды | 500 л | ||
| Корпус | стальной | ||
| Вес | 1 750 кг | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 17 325 € | ||
| КУПИТЬ CW-12 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-20 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 1 300 л | ||
| Холодопроизводительность | 43 300 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
20 л. с.
|
||
| Производительность компрессора | 56 м3 / час | ||
| Объем бака для воды | 750 л | ||
| Корпус | стальной | ||
| Вес | 2 200 кг | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 23 100 € | ||
| КУПИТЬ CW-20 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-35 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 2 400 л | ||
| Холодопроизводительность | 79 800 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
35 л. с.
|
||
| Производительность компрессора | 102,9 м3 / час | ||
| Объем бака для воды | 1 500 л | ||
| Корпус | стальной | ||
| Вес | 2 500 кг | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 43 890 € | ||
| КУПИТЬ CW-35 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-50 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 3 600 л | ||
| Холодопроизводительность | 120 000 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
50 л. с.
|
||
| Производительность компрессора | 154,4 м3 / час | ||
| Объем бака для воды | 2 000 л | ||
| Корпус | 20-футовый контейнер | ||
| Размеры (ШхГхВ) | 2438x6058x2891 мм | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 63 525 € | ||
| КУПИТЬ CW-50 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-70 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 5 000 л | ||
| Холодопроизводительность | 166 000 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
70 л. с.
|
||
| Производительность компрессора | 222 м3 / час | ||
| Объем бака для воды | 3 000 л | ||
| Корпус | 20-футовый контейнер | ||
| Размеры (ШхГхВ) | 2438x6058x2891 мм | ||
| Вес | 4 000 кг | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 72 765 € | ||
| КУПИТЬ CW-70 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-80 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 6 000 л | ||
| Холодопроизводительность | 200 000 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
80 л. с.
|
||
| Производительность компрессора | 258,2 м3 / час | ||
| Объем бака для воды | 3 500 л | ||
| Корпус | 20-футовый контейнер | ||
| Размеры (ШхГхВ) | 2438x6058x2891 мм | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 86 625 € | ||
| КУПИТЬ CW-80 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-120 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 8 400 л | ||
| Холодопроизводительность | 280 000 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
120 л. с.
|
||
| Производительность компрессора | 372 м3 / час | ||
| Объем бака для воды | 4 500 л | ||
| Корпус | 40-футовый контейнер | ||
| Размеры (ШхГхВ) | 2438x12192x2896 мм | ||
| Вес | 12 800 кг | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 106 260 € | ||
| КУПИТЬ CW-120 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-190 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 12 000 л | ||
| Холодопроизводительность | 410 000 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
190 л. с.
|
||
| Производительность компрессора | 510 м3 / час | ||
| Корпус | 40-футовый контейнер | ||
| Размеры (ШхГхВ) | 2438x12192x2896 мм | ||
| Вес | 14 000 кг | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 136 290 € | ||
| КУПИТЬ CW-190 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-250 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 17 000 л | ||
| Холодопроизводительность | 565 000 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
250 л. с.
|
||
| Производительность компрессора | 700 м3 / час | ||
| Корпус | 40-футовый контейнер | ||
| Размеры (ШхГхВ) | 2438x12192x2896 мм | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 190 575 € | ||
| КУПИТЬ CW-250 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-260 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 17 000 л | ||
| Холодопроизводительность | 565 000 Вт | ||
| Температура испарения | 0 ℃ | ||
| Температура конденсации | + 45 ℃ | ||
| Мощность компрессора |
250 л. с.
|
||
| Производительность компрессора | 700 м3 / час | ||
| Корпус | 40-футовый контейнер | ||
| Размеры (ШхГхВ) | 2438x12192x2896 мм | ||
| Температура воды на входе | + 28 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 35 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 207 900 € | ||
| КУПИТЬ CW-260 Получить скидку Получить дилерские цены | |||
| ЧИЛЛЕР CW-480 | |||
|---|---|---|---|
| Производительность (холодная вода) в час | 60 000 л | ||
| Холодопроизводительность | 1 214 600 Вт | ||
| Температура испарения | — 1 ℃ | ||
| Температура конденсации | + 43 ℃ | ||
| Мощность компрессора |
2×240 л. с.
|
||
| Производительность компрессора | 1 400 м3 / час | ||
| Корпус | 40-футовый контейнер | ||
| Размеры (ШхГхВ) | 2438x12192x2896 мм | ||
| Температура воды на входе | + 21 ℃ | ||
| Температура воды на выходе | + 1 / + 4 ℃ | ||
| Температура снаружи | + 30 ℃ | ||
| Хладагент | R404a | ||
| Тип испарителя | орошаемый теплообменник | ||
| Тип конденсатора | водяное охлаждение | ||
| В / Гц / Фаза | 380 / 50 / 3 | ||
| Стоимость | 306 075 € | ||
| КУПИТЬ CW-480 Получить скидку Получить дилерские цены | |||
Чиллеры
Чиллер («chiller»), или водоохлаждающая машина – оборудование, включающее в себя контур хладагента и охлаждающее или нагревающее жидкий теплоноситель.
Чиллер с воздушным охлаждением
Плюсы:
— Низкая стоимость.
— Простая схема оборудования, его монтажа и сервисного обслуживания.
Минусы:
— Низкая эффективность охлаждения конденсатора.
Чиллер с водяным охлаждением
Плюсы:
— Большая холодопроизводительность и энергоэффективность.
— Рекуперация тепла при наличии применения горячей воды.
Минусы:
— Потребность в установке дополнительного оборудования – градирни.
— Сложная схема с дополнительным контуром теплоносителя.
Классификация чиллеров по типу конструкции:
Чиллер со встроенным конденсатором
Моноблок, устанавливаемый снаружи или внутри помещения.
Только воздушное охлаждение.
Плюсы:
— Простое устройство.
— Низкая стоимость.
— Возможность использования неэксплуатируемых площадей
(крыша, стена здания или земля около него).
Минусы:
— Большой размер чиллера.
— Необходимость смены воды на раствор гликоля перед холодным временем года.
Чиллер с выносным конденсатором
2 блока: чиллер монтируется в техническом помещении, а конденсатор – на улице.
Воздушное или водяное охлаждение.
Плюсы:
— Маленькие габариты чиллера
— Отсутствие необходимости слива воды.
Минусы:
— Повышенное энергопотребление.
— Увеличение потерь давления и температуры хладагента.
● Чиллер без гидромодуля
Плюсы:
— Компактный размер.
— Низкая стоимость.
Минусы:
— При маленькой нагрузке чиллер часто включается/выключается, тем самым ускоряя износ компрессора.
● Чиллер со встроенным гидромодулем
Плюсы:
— Моноблок, включающий в себя все необходимое и подходящее оборудование.
— Отлаженная автоматика.
— Увеличение срока службы компрессора.
Минусы:
— Большие габариты.
— При установке чиллера на улице необходим незамерзающий теплоноситель.
● Чиллер со встроенным и выносным гидромодулями
Плюсы:
— Повышение мощности встроенной насосной группы.
— Надёжное резервирование системы.
Минусы:
— Увеличение стоимости оборудования.
● Чиллер с выносным гидромодулем
Плюсы:
— Внутренняя установка насосов.
— Неограниченная длина трассы.
Минусы:
— Тщательный подбор гидромодуля на опорной раме или автоматики, насосов и расширительного бака.
— Поиск места для установки гидромодуля.
● Чиллер с осевым вентилятором
Установка снаружи здания.
● Чиллер с центробежным вентилятором
Установка внутри здания. Тёплый воздух удаляется по воздуховодам на улицу.
Чиллер с мокрой градирней
Плюсы:
— Минимальные затраты электроэнергии.
— Экологически безопасный теплоноситель — вода.
— Высокая эффективность охлаждения.
— Низкая стоимость градирни.
Минусы:
— Разомкнутый контур и потери воды из-за испарения.
— Потребность в источнике холодной природной или технологической проточной воды.
— Загрязнение воды веществами из окружающей среды.
— Высокий риск коррозии.
— Работа при отрицательной t окружающей среды не возможна.
Чиллер с сухой градирней
Плюсы:
— Замкнутый контур.
— Отсутствие потерь теплоносителя.
— Возможность использования незамерзающего теплоносителя вовремя работы при отрицательной t окружающей среды.
Минусы:
— Более низкая эффективность работы.
— Высокая стоимость градирни.
— Сложность увеличения мощности.
Хладагент (фреон):
— Перемещается в холодильном контуре.
— Меняет агрегатное состояние (из жидкого в газообразное, и наоборот) в ходе цикла.
— Работает при температурах ниже и выше точки кипения.
— Находится в широком диапазоне давлений.
— Движется под воздействием компрессора.
— Длина трасс ограничена его сильными удельными потерями на погонный метр.
Теплоноситель:
— Течёт в гидравлическом контуре.
— Не меняет агрегатное состояние, всегда жидкий.
— Работает при температурах ниже точки кипения.
— Переносит тепло/холод на некоторое расстояние.
— Движется под воздействием насоса.
— Длина трасс практически не ограничена ввиду его высокой теплоёмкости.
Промышленные чиллеры проектирование, расчет и установка
Чиллеры промышленного охлаждения
Промышленный чиллер – холодильная машина, предназначенная для охлаждения жидких теплоносителей в промышленных масштабах. Наиболее часто большие производственные чиллеры применяются в системах кондиционирования воздуха. Промышленные чиллеры используются для быстрого охлаждения больших объемов воды, газа и других теплоносителей, это необходимо для качественной и бесперебойной работы всего предприятия.
Чиллеры промышленные принцип работы
В основе промышленного чиллера лежит простой принцип работы, жидкость или газ поступают в чиллер охлаждаются и выходят с нужной температурой. Такая схема может работать в том случае если чиллер расположен внутри предприятия. Схема и принцип работы усложняется если чиллер и вся система охлаждения расположена за пределами предприятия, куда должен идти холод.
В этом случае используется система чиллер-фанкойл.
Система чиллер-фанкойл
Холодильная система чиллер-фанкойл отличается от чиллер дополнительным оборудованием и хладоносителем. Передача холода от чиллера происходит с помощью хладоносителя, который нагнетается насосами.
Этапы разработки системы чиллер-фанкойл
- Проектирование чиллер-фанкойл
- Расчет системы чиллер-фанкойл
- Доставка, сборка и пуско-наладка
Почему реализацию объекта нужно доверить нам?
Производственные чиллеры
Большие производственные чиллеры могут иметь хладагент фреон (Фреоновые холодильные установки), аммиак (Аммиачные холодильные установки), а также используют газ пропан в качестве хладагента.
Аммиачные чиллеры
Компания ТЕХНОМИР специализируется на аммиачных чиллерах и более 20 лет работает в этом направлении. Установка аммиачных чиллеров требует особой квалификации от работников и каждый специалист в нашей компании имеет все необходимые допуски.
Аммиачная холодильная установка (Аммиачный чиллер) имеет сложное устройство и её разработка, проектирование, установка и пуско-наладка требует времени. Аммиачные чиллеры принято использовать при необходимой мощности от 200 кВт.
Фреоновые чиллеры
Чиллеры с хладагентом фреон используются на предприятиях, где требуемая мощность не превышает 195 кВт. Использование холодильной установки фреоновой свыше 200 кВт не выгодно в перспективе эксплуатации.
Промышленные чиллеры для охлаждения воды
Охлаждение технической воды на большом предприятии происходит с помощью промышленных чиллеров. Данный процесс является необходимым и обязательным на любом предприятии.
Промышленная установка чиллер
Чиллер бывает двух типов охлаждения:
- с воздушным охлаждением конденсатора;
- с водяным охлаждением конденсатора.
Оба эти типа машин могут быть выполнены как со встроенной насосной станцией (гидравлическим модулем), так и без нее.
Промышленный чиллер поставка и установка
Компания ТЕХНОМИР более 20 лет работает в сфере промышленного холода. Расчет, проектирование промышленных чиллеров, а также пуско-наладка и гарантийное обслуживание всё это приоритетные направления нашей компании.
Промышленные чиллеры с воздушным охлаждением
Моноблочные — включают в своей конструкции все необходимые элементы холодильного цикла – компрессор, конденсатор, испаритель, запорную арматуру, элементы защиты и автоматику. Они в свою очередь бывают с осевыми вентиляторами – предназначены для установки на открытом месте (крыше, наружной стене и т.д.), с тепловым насосом – работают как на охлаждение, так и на обогрев и, без теплового насоса – работают только на охлаждение.
С центробежными вентиляторами – имеют более сложную конструкцию по сравнению с чиллерами с осевыми вентиляторами и предназначены для установки внутри помещения (чердаки, подвалы, подсобные помещения). Воздух для охлаждения конденсатора, забирается, как правило, из помещения, в котором установлен чиллер, и выбрасывается на улицу по специальным воздуховодам.
Такие чиллеры также бывают с тепловым насосом (холод/тепло) и без теплового насоса (только охлаждение). Также могут выполняться с выносным конденсатором – когда конденсатор устанавливается на улице, а сам чиллер располагается в помещении.
Промышленные чиллеры с водяным охлаждением конденсатора
Чиллеры с водяным охлаждением конденсатора более просты по конструкции, чем чиллеры с воздушным охлаждением. Однако для их применения необходимы использование проточной воды, либо установка градирен (системы оборотного водоснабжения).
Абсорбционные чиллеры – применяются в условиях дефицита электроэнергии. Характеризуются наличием термохимического компрессора. Состоят из теплового генератора, конденсатора, испарителя, абсорбера и насосов. Позволяют использовать вторичные энергоресурсы (“сбросное” тепло горячей воды, перегретого водяного пара, сгорания природного газа, мазута, других нефтепродуктов). Применяется теплоиспользующий принцип, в отличие от традиционных компрессионных машин.
Области применения чиллеров
- Мясные, рыбные и птицеперерабатывающие производства;
- Молочные производства и на фабриках мороженого;
- Производство вина, ликеро-водочных изделий, минеральной и газированной воды;
- Кондитерские и хлебобулочные производства;
- Производство пластика, резины, красок, косметики;
- Металлообрабатывающие производства;
- Медицина;
- Кондиционирование зданий, офисов, торговых центров, производственных помещений;
- Охлаждение серверных.
Преимущества чиллеров
- Масштабируемость — количество фанкойлов (нагрузок) на центральную холодильную машину (чиллер) практически ограничено только её производительностью.
- Минимальный объём и площадь — система кондиционирования крупного здания может содержать единственный чиллер, занимающий минимальный объём и площадь, сохраняется внешний вид фасада за счет отсутствия внешних блоков кондиционеров.
Практически неограниченное расстояние между чиллером и фанкойлами. Длина трасс может достигать сотен метров, так как при высокой теплоёмкости жидкого теплоносителя удельные потери на погонный метр трассы намного ниже, чем в системах с газовым хладагентом. - Стоимость разводки — для связи чиллеров и фанкойлов используются обыкновенные водяные трубы, запорная арматура и т. п. Балансировка водяных труб, то есть выравнивание давления и скорости потока воды между отдельными фанкойлами, существенно проще и дешевле, нежели в газонаполненных системах.
- Безопасность — потенциально летучие газы (газовый хладагент) сосредоточены в чиллере, устанавливаемом, как правило, на открытом воздухе (на крыше или непосредственно на земле). Аварии трубной разводки внутри здания ограничены риском залива, который может быть уменьшен автоматической запорной арматурой.
Длина трасс может достигать сотен метров, так как при высокой теплоёмкости жидкого теплоносителя удельные потери на погонный метр трассы намного ниже, чем в системах с газовым хладагентом.Чиллеры промышленное оборудование
- Компрессорный агрегат
- Испаритель
- Конденсатор
- Гидромодуль
- Запорно-регулирующая арматура
- Электрощит
- Корпус
- Система управления
Компания ТЕХНОМИР разрабатывает чиллеры под конкретную задачу заказчика.
Если вы хотите установить чиллер у себя на производстве отправьте свой запрос или размещенный ниже опросный лист по электронной почте [email protected] или позвоните нам по телефону (812) 346-56-66
Реализованные объекты
Полное руководство по чиллерным системам. Все, что Вам нужно знать.
Что такое чиллерные системы?В коммерческих зданиях используются системы отопления, вентиляции и кондиционирования воздуха (HVAC) для осушения и охлаждения здания. Современные коммерческие здания нуждаются в эффективных системах и компонентах HVAC в рамках более широких инициатив, направленных на повышение эффективности и устойчивости зданий. Жители здания также возлагают большие надежды на то, что система HVAC будет работать так, как задумано.. . для создания комфортной внутренней среды независимо от внешних по отношению к зданию условий.
Чиллеры стали важным компонентом систем отопления, вентиляции и кондиционирования воздуха для самых разных коммерческих объектов, включая отели, рестораны, больницы, спортивные арены, промышленные и производственные предприятия и т.
Д. В отрасли давно признано, что холодильные системы представляют собой крупнейшего потребителя электроэнергии в мире. большинство объектов. Они могут легко потреблять более 50% от общего потребления электроэнергии в сезонные периоды.По данным Министерства энергетики США (DOE), чиллеры могут вместе использовать примерно 20% всей электроэнергии, вырабатываемой в Северной Америке. Более того, по оценкам Министерства энергетики, чиллеры могут расходовать до 30% дополнительной энергии из-за различной неэффективности эксплуатации. Эти признанные недостатки обходятся компаниям и строительным предприятиям в миллиарды долларов ежегодно.
В целом чиллер способствует передаче тепла от внутренней среды к внешней среде.Это устройство теплопередачи зависит от физического состояния хладагента, циркулирующего в системе охлаждения. Конечно, чиллеры могут функционировать как сердце любой центральной системы отопления, вентиляции и кондиционирования воздуха.
Как работает чиллер? Чиллер работает по принципу сжатия или поглощения пара.
Чиллеры обеспечивают непрерывный поток охлаждающей жидкости к холодной стороне системы технологической воды при желаемой температуре около 50 ° F (10 ° C). Затем хладагент прокачивается через технологический процесс, отводя тепло из одной зоны объекта (например,g., машины, технологическое оборудование и т. д.), когда он течет обратно в обратную сторону системы технологической воды.
В чиллере используется механическая система охлаждения с компрессией пара, которая подключается к системе технологической воды через устройство, называемое испарителем. Хладагент циркулирует через испаритель, компрессор, конденсатор и расширительное устройство чиллера. Термодинамический процесс происходит в каждом из вышеперечисленных компонентов чиллера. Испаритель работает как теплообменник, так что тепло, захваченное потоком технологического хладагента, передается хладагенту.По мере передачи тепла хладагент испаряется, превращаясь из жидкости с низким давлением в пар, в то время как температура технологического хладагента снижается.
Затем хладагент поступает в компрессор, который выполняет несколько функций. Во-первых, он удаляет хладагент из испарителя и гарантирует, что давление в испарителе остается достаточно низким для поглощения тепла с правильной скоростью. Во-вторых, он повышает давление выходящего пара хладагента, чтобы его температура оставалась достаточно высокой для выделения тепла, когда он достигает конденсатора.Хладагент возвращается в жидкое состояние в конденсаторе. Скрытая теплота, выделяемая при переходе хладагента из пара в жидкость, уносится из окружающей среды охлаждающей средой (воздухом или водой).
Типы чиллеров:Как описано, две разные охлаждающие среды (воздух или вода) могут способствовать передаче скрытой теплоты, отдаваемой при переходе хладагента из пара в жидкость. Таким образом, чиллеры могут использовать два разных типа конденсаторов: с воздушным и водяным охлаждением.
- Конденсаторы с воздушным охлаждением напоминают «радиаторы», охлаждающие автомобильные двигатели. Они используют моторизованный вентилятор, чтобы нагнетать воздух через решетку линий хладагента. Конденсаторам с воздушным охлаждением для эффективной работы требуется температура окружающей среды 95 ° F (35 ° C) или ниже, если они специально не предназначены для высоких условий окружающей среды.
- Конденсаторы с водяным охлаждением выполняют те же функции, что и конденсаторы с воздушным охлаждением, но требуют двух этапов для завершения теплопередачи. Сначала тепло переходит от пара хладагента в воду конденсатора.Затем теплая вода конденсатора перекачивается в градирню, где технологическое тепло в конечном итоге отводится в атмосферу.
Они используют моторизованный вентилятор, чтобы нагнетать воздух через решетку линий хладагента. Конденсаторам с воздушным охлаждением для эффективной работы требуется температура окружающей среды 95 ° F (35 ° C) или ниже, если они специально не предназначены для высоких условий окружающей среды. Чиллеры с водяным охлаждением имеют конденсатор с водяным охлаждением, соединенный с градирней. Они обычно использовались для средних и крупных установок с достаточным водоснабжением. Чиллеры с водяным охлаждением могут обеспечить более стабильную производительность для коммерческого и промышленного кондиционирования воздуха из-за относительной независимости от колебаний температуры окружающей среды.
Размеры чиллеров с водяным охлаждением варьируются от небольших моделей емкостью 20 тонн до моделей на несколько тысяч тонн, которые охлаждают крупнейшие в мире объекты, такие как аэропорты, торговые центры и другие объекты.
Типичный чиллер с водяным охлаждением использует рециркулирующую воду конденсатора из градирни для конденсации хладагента. Чиллер с водяным охлаждением содержит хладагент, зависящий от температуры воды на входе в конденсатор (и расхода), который зависит от температуры окружающей среды по влажному термометру.Поскольку температура по влажному термометру всегда ниже, чем по сухому термометру, температура (и давление) конденсации хладагента в чиллере с водяным охлаждением часто может работать значительно ниже, чем в чиллере с воздушным охлаждением. Таким образом чиллеры с водяным охлаждением могут работать более эффективно.
Чиллеры с водяным охлаждением обычно располагаются внутри помещений в защищенной от непогоды среде. Следовательно, чиллер с водяным охлаждением может обеспечить более длительный срок службы.
Чиллеры с водяным охлаждением обычно представляют собой единственный вариант для более крупных установок.Дополнительная система градирни потребует дополнительных затрат на установку и обслуживание по сравнению с чиллерами с воздушным охлаждением.
В чиллерах с воздушным охлаждением используется конденсатор, охлаждаемый окружающим воздухом. Таким образом, чиллеры с воздушным охлаждением могут найти обычное применение в небольших или средних установках, где может существовать ограниченное пространство. Чиллер с воздушным охлаждением может представлять собой наиболее практичный выбор в сценариях, где вода представляет собой ограниченный ресурс.
Типичный чиллер с воздушным охлаждением может быть оснащен пропеллерными вентиляторами или механическими холодильными циклами для втягивания окружающего воздуха через ребристый змеевик для конденсации хладагента. Конденсация паров хладагента в конденсаторе с воздушным охлаждением обеспечивает передачу тепла в атмосферу.
Чиллеры с воздушным охлаждением обладают значительным преимуществом в виде более низких затрат на установку. Более простое обслуживание также достигается благодаря их относительной простоте по сравнению с чиллерами с водяным охлаждением. Чиллеры с воздушным охлаждением будут занимать меньше места, но в основном будут располагаться вне помещения.Таким образом, у наружных элементов сократится срок их службы.
Комплексный характер чиллеров с воздушным охлаждением снижает затраты на техническое обслуживание. Их относительная простота в сочетании с меньшими требованиями к пространству дает большие преимущества во многих типах установок.
Действия по повышению эффективности чиллерных систем: Расходы на чиллер составляют значительную часть счетов за коммунальные услуги в вашем здании. Какие меры необходимо предпринять, чтобы добиться экономии энергии за счет максимальной эффективности чиллерной системы? Давайте рассмотрим некоторые возможности.
Чиллерные системы будут работать более эффективно благодаря надлежащему текущему обслуживанию. Большинство организаций осознают эту ценность и предприняли шаги в рамках своих передовых методов повседневного управления объектами. Некоторые общие передовые практики для систем чиллера включают:
- Осмотрите и очистите змеевики конденсатора. Теплопередача оказывает большое влияние на чиллерные системы и остается основой для обеспечения эффективной работы чиллера. При плановом техническом обслуживании следует проверять змеевики конденсатора на предмет засорения и свободного прохода воздуха.
- Поддерживайте заправку хладагента. Коэффициент охлаждения чиллера зависит от надлежащего уровня хладагента в системе. Поддержание надлежащей заправки хладагента может значительно повлиять на энергоэффективность за счет снижения затрат на охлаждение почти на 5-10%.
- Поддержание воды в конденсаторе: водяные контуры конденсатора, используемые с градирнями, должны поддерживать надлежащий расход воды в соответствии с проектом. Любой мусор, такой как песок, эрозионные твердые частицы и загрязняющие материалы, может повлиять на водяной контур конденсатора. Загрязнение или образование накипи могут препятствовать потоку воды и сильно влиять на эффективность работы чиллера.
Любой мусор, такой как песок, эрозионные твердые частицы и загрязняющие материалы, может повлиять на водяной контур конденсатора. Загрязнение или образование накипи могут препятствовать потоку воды и сильно влиять на эффективность работы чиллера. Искусственный интеллект (ИИ) продолжает развиваться в повседневных практических приложениях. Такое оборудование, как чиллерные системы, выиграет от использования алгоритмов искусственного интеллекта, которые могут обнаруживать потенциальные сбои до того, как они произойдут. Прогнозирующее техническое обслуживание использует сбор и анализ рабочих данных системы чиллера, чтобы определить, когда следует предпринять действия по техническому обслуживанию до катастрофического отказа. Поскольку чиллеры представляют собой сердце большинства современных систем отопления, вентиляции и кондиционирования воздуха, предотвращение катастрофических отказов, приводящих к значительным «простоям», позволит сэкономить на расходах на аварийный ремонт, а также на репутации.
Критическая роль, которую играет система чиллера, требует повышенного внимания. Большие данные и искусственный интеллект минимизируют время простоя и повышают производительность.
Интернет вещей (IoT) предоставляет инструмент сбора данных, который позволяет использовать приложения AI, такие как профилактическое обслуживание. Фактически, будущее HVAC — это AI и IoT. Интернет вещей позволяет собирать данные с чиллера в режиме реального времени, чтобы обеспечить непрерывный анализ его работы. Детализированные данные IoT, полученные от чиллера, выходят далеко за рамки данных, полученных при визуальном осмотре.Интернет вещей позволяет инженерам-строителям видеть в режиме реального времени критически важные объекты HVAC, тем самым обеспечивая информированный мониторинг фактических условий эксплуатации.
Оптимизация Чиллеры работают как часть сложной системы HVAC. Чиллеры с водяным охлаждением имеют большую сложность из-за подключения к системе градирни.
Таким образом, оценка общей производительности холодильной установки будет включать анализ общего энергопотребления компрессора, насосов, вентиляторов градирни и т. Д.для оценки комплексных показателей эффективности, таких как кВт / тонна.
Оптимизация всей холодильной установки должна выполняться комплексно. Различные настройки, направленные на оптимальные уставки охлажденной воды, последовательность работы чиллера и балансировку нагрузки, управление пиковым потреблением, управление водой в градирне и т. Д., Могут выполняться только с рабочими данными. Интернет вещей может предоставить инструменты для такой оптимизации, обеспечивая в реальном времени мониторинг энергопотребления каждой части холодильной установки, температуры подачи / возврата из холодильной машины и градирни, скорости потока воды из водяного контура конденсатора и т. Д.Интернет вещей нашел практическое применение в HVAC, чтобы облегчить настоящую оптимизацию.
Заключение: Эффективность работы чиллера существенно повлияет на эксплуатационные расходы вашего здания.
Текущее плановое обслуживание представляет собой минимум с точки зрения управления объектом. Для профилактического обслуживания и оптимизации холодильной системы требуются оперативные данные в режиме реального времени. Интернет вещей открыл дверь к новым формам повышения эффективности чиллера.
Примечание редактора: этот пост был первоначально опубликован в ноябре 2017 года и был полностью переработан и обновлен для обеспечения точности и полноты.
Чиллеры с водяным охлаждением | Carrier Commercial Systems Северная Америка
Чиллеры с водяным охлаждением серии Aqua: правильный выбор сегодня и завтра
Обширная линейка чиллеров с водяным охлаждением компании Carrier разработана для того, чтобы чиллерные установки могли достигать высочайшего КПД в реальных условиях эксплуатации без ущерба для окружающей среды. Эти агрегаты могут похвастаться интегрированными значениями частичной нагрузки (IPLV) до 0,288 и полной нагрузки в кВт / тоннах до 0.
505 при использовании HFC-134a, HFC Puron® или HFO-1233zd (E). Чиллеры с водяным охлаждением серии Aqua идеально подходят для замены или новой конструкции с небольшими размерами и простыми вариантами демонтажа. В новейшем пополнении линейки чиллеров с водяным охлаждением Carrier, 19DV, используется хладагент HFO-1233zd (E). Чиллеры Carrier также производятся на отмеченном наградами заводе, имеющем сертификат LEED®.
Ведущие показатели эффективности
Чиллеры работают в расчетных условиях менее одного процента времени.В результате в современных приложениях с охлажденной водой требуется превосходная эффективность при частичной нагрузке. Чиллеры AquaEdge® 19DV, 19XRV и 23XRV оснащены заводским приводом с регулируемой скоростью, что обеспечивает максимальную эффективность чиллера за счет оптимизации работы компрессора. Потребление электроэнергии резко падает при снижении скорости двигателя. Модели 19DV и 23XRV обеспечивают лучшие в отрасли значения IPLV от 0,288 и 0,299 соответственно.
Модель 19DV сочетает в себе отличные характеристики при полной нагрузке и IPLV для снижения потребления (пиковой мощности) и потребления энергии (кВт · ч).
Сейсмостойкость *
Благодаря специальной сейсмостойкой упаковке Carrier чиллеры с водяным охлаждением серии Aqua соответствуют или превосходят стандарты Калифорнийского управления развития здравоохранения и планирования штата Калифорния (OSHPD).
Revit®
Чтобы сэкономить время и помочь инженерам и архитекторам в более точном проектировании, планировании строительства и изготовлении, компания Carrier может предоставить чертежи Revit® Building Information Modeling (BIM) для всей линейки чиллеров.Revit BIM, разработанная Autodesk®, представляет собой программное обеспечение для проектирования зданий, которое позволяет пользователям создавать многомерные архитектурные модели, оценивать альтернативные варианты зданий и совместно работать до начала строительства. Объекты Carrier BIM настраиваются в соответствии с конструкцией и спецификациями каждой единицы оборудования.
Возможность BACnet® *
Благодаря установленной на заводе встроенной коммуникационной карте подключение чиллеров с водяным охлаждением Carrier к системе BACnet® никогда не было таким простым.Просто подключите UPC Open к сети BACnet, и оборудование Carrier готово к беспрепятственной интеграции в систему управления Carrier i-Vu® Open или любую другую систему автоматизации зданий BACnet. Предварительно запрограммирован для обмена данными об оборудовании, никаких инженерных работ на месте не требуется.
Рекуперация тепла
Эффективным средством производства горячей воды является возможность рекуперации тепла чиллеров Carrier с водяным охлаждением серий 19DV и 30. Чиллеры Carrier с возможностью рекуперации тепла могут производить охлажденную воду с регулируемой до необходимой температуры, одновременно вырабатывая горячую воду в качестве побочного продукта системы охлажденной воды.Эта регенерация тепла улавливает энергию, которая в противном случае была бы потеряна в атмосфере, повышая общую эффективность системы.
В отличие от типичных котлов с COP (КПД) менее 1,0, улавливание отработанного тепла чиллера с рекуперацией тепла может привести к COP, превышающему 5,0.
LEED® является зарегистрированным товарным знаком Совета по экологическому строительству США.
Revit® является зарегистрированным товарным знаком Revit Technology Corporation.
Autodesk® является зарегистрированным товарным знаком Autodesk, Inc.
BACnet® — зарегистрированная торговая марка Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc.
Underwriters Laboratories® является зарегистрированным товарным знаком Underwriters Laboratories, Inc. * Доступны опции, если применимо.
Для чего используются чиллеры?
A Водоохладитель — это устройство жидкостного охлаждения промышленного типа, которое предлагает холодную воду, предназначенную для охлаждения различных типов промышленного оборудования. Это полноценная система, состоящая из холодильного оборудования; это включает в себя чиллеры, конденсаторы, трубы и охлаждающие насосы, расширительные бачки охлаждения и многое другое.
Вода эффективно охлаждается до определенных температур, начиная с 20 градусов Цельсия или 68 градусов по Фаренгейту. После достижения желаемого холода жидкость затем закачивается в гидравлический контур, чтобы достичь промышленного оборудования.
Еще одно преимущество водяного охлаждения — все, что вам нужно сделать, это регулировать конкретную температуру охлаждающей жидкости, а технология сделает все остальное, чтобы поддерживать постоянный источник холодной воды. Градирня должна иметь постоянно регулируемый поток воды для обеспечения надлежащего охлаждения.
Что такое чиллер? Охладитель воды механическое устройство, используемое для передачи тепла от воды к хладагенту в замкнутом круге. Далее хладагент откачивается в место, где отходящее тепло переносится в климатические условия. При широком спектре применений в различных областях необходимы изменения температуры для поддержания барометрической температуры внутри закрытых конструкций или условий.
Они в основном используются для охлаждения оборудования и устройств, чтобы уменьшить количество неудач из-за тепла.Он отводит тепло за счет давления дыма или цикла ассимиляционного охлаждения. Они используются в различных областях, например, для обработки инфузий, питания и напитков, синтетических материалов, лазерных станков, полупроводников, резки ведра, и от этого нет предела.
Охладитель воды — это центральная часть системы отопления, вентиляции и кондиционирования воздуха. Он отводит тепло от конструкции за счет охлаждения и осушения воздуха. Как правило, в системе отопления, вентиляции и кондиционирования воздуха используются два типа чиллеров: механическая сортировка и тип обслуживания.Система механического охлаждения включает вентилятор, конденсатор, испаритель и другие устройства управления. Система абсорбционного чиллера не имеет нагнетателя, но имеет генератор и защищает его в отличие от него.
Характеристики чиллеров Чиллеры с водяным охлаждением имеют конденсатор с водяным охлаждением, соединенный с градирней.
Они обычно использовались для средних и крупных установок с достаточным водоснабжением. Чиллеры с водяным охлаждением могут обеспечить более стабильную производительность для коммерческого и промышленного кондиционирования воздуха из-за относительной независимости от колебаний температуры окружающей среды.Размеры чиллеров с водяным охлаждением варьируются от небольших моделей емкостью 20 тонн до моделей на несколько тысяч тонн, которые охлаждают крупнейшие в мире объекты, такие как аэропорты, торговые центры и другие объекты.
Типичный чиллер с водяным охлаждением использует рециркулирующую воду конденсатора из градирни для конденсации хладагента. Чиллер с водяным охлаждением содержит хладагент, зависящий от температуры воды на входе в конденсатор (и расхода), который зависит от температуры окружающей среды по влажному термометру.Поскольку температура по влажному термометру всегда ниже, чем по сухому термометру, температура (и давление) конденсации хладагента в чиллере с водяным охлаждением часто может работать значительно ниже, чем в чиллере с воздушным охлаждением.
Таким образом чиллеры с водяным охлаждением могут работать более эффективно.
Чиллеры с водяным охлаждением обычно располагаются внутри помещений в защищенной от непогоды среде. Следовательно, чиллер с водяным охлаждением может обеспечить более длительный срок службы. Чиллеры с водяным охлаждением обычно представляют собой единственный вариант для более крупных установок.Дополнительная система градирни потребует дополнительных затрат на установку и обслуживание по сравнению с чиллерами с воздушным охлаждением.
Области применения чиллеров При промышленном применении охлажденная вода или другая жидкость из чиллера перекачивается через технологическое или лабораторное оборудование. Промышленные чиллеры используются для контролируемого охлаждения продуктов, механизмов и заводского оборудования в самых разных отраслях промышленности. Они часто используются в пластмассовой промышленности, литье под давлением и выдувном формовании, смазочно-охлаждающих маслах для металлообработки, сварочном оборудовании, литье под давлением и станкостроении, химической обработке, фармацевтике, производстве продуктов питания и напитков, обработке бумаги и цемента, вакуумных системах, X- дифракция лучей, источники питания и электростанции, аналитическое оборудование, полупроводники, сжатый воздух и охлаждение газа.
Они также используются для охлаждения высокотемпературных специализированных предметов, таких как аппараты МРТ и лазеры, а также в больницах, отелях и университетских городках.
Чиллеры для промышленного применения могут быть централизованными, когда один чиллер обслуживает несколько потребностей в охлаждении, или децентрализованными, когда каждое приложение или машина имеет свой собственный чиллер. У каждого подхода есть свои преимущества. Также возможно сочетание как централизованных, так и децентрализованных чиллеров, особенно если требования к охлаждению одинаковы для некоторых приложений или точек использования, но не для всех.
Децентрализованные чиллеры обычно имеют небольшой размер и холодопроизводительность, обычно от 0,2 до 10 коротких тонн (от 0,179 до 8,929 длинных тонн; от 0,181 до 9,072 т). Централизованные чиллеры обычно имеют мощность от десяти до сотен или тысяч тонн.
Охлажденная вода используется для охлаждения и осушения воздуха в средних и крупных коммерческих, промышленных и институциональных (CII) помещениях.
Водяные чиллеры могут иметь водяное, воздушное или испарительное охлаждение. В чиллерах с водяным охлаждением используются градирни, которые улучшают термодинамическую эффективность чиллеров по сравнению с чиллерами с воздушным охлаждением.Это происходит из-за отвода тепла, равного или близкого к температуре воздуха по влажному термометру, а не из-за более высокой, иногда намного более высокой температуры по сухому термометру. Чиллеры с испарительным охлаждением обладают более высокой эффективностью, чем чиллеры с воздушным охлаждением, но ниже, чем чиллеры с водяным охлаждением.
Чиллеры с водяным охлаждением обычно предназначены для установки и эксплуатации внутри помещений, охлаждаются отдельным водяным контуром конденсатора и подключаются к наружным градирням для отвода тепла в атмосферу.
Чиллеры с воздушным и испарительным охлаждением предназначены для установки и эксплуатации вне помещений.Машины с воздушным охлаждением напрямую охлаждаются окружающим воздухом, который механически циркулирует непосредственно через змеевик конденсатора машины, чтобы отводить тепло в атмосферу.
Машины с испарительным охлаждением аналогичны, за исключением того, что они создают водяной туман над змеевиком конденсатора, чтобы способствовать охлаждению конденсатора, что делает машину более эффективной, чем традиционная машина с воздушным охлаждением. Как правило, удаленная градирня не требуется ни для одного из этих типов блочных чиллеров с воздушным или испарительным охлаждением.
Там, где это возможно, холодная вода, имеющаяся в близлежащих водоемах, может использоваться непосредственно для охлаждения, замены или дополнения градирен.Примером может служить система охлаждения с глубоководным источником в Торонто, Онтарио, Канада. В нем используется холодная озерная вода для охлаждения чиллеров, которые, в свою очередь, используются для охлаждения городских зданий через систему централизованного охлаждения. Возвратная вода используется для обогрева питьевой воды в городе, что желательно в этом холодном климате. Всякий раз, когда отвод тепла чиллера может быть использован в производственных целях, в дополнение к функции охлаждения возможна очень высокая тепловая эффективность.
Охладитель воды 1/2 HP · Охладители Penguin
Охладитель воды 1/2 HP · Охладители PenguinБЕСПЛАТНАЯ ДОСТАВКА (48 континентальных штатов)
Текущее время выполнения: 3-5 рабочих дней
Чиллер 1 / 2HP
5000 БТЕ
Защита от замерзания в случае отказа насоса
Гарантия 1 год
Изготовлено в США
Описание
Описание позиции
ЧиллерыPenguin изготовлены из высококачественных материалов для быстрого и эффективного охлаждения жидкостей.Мы конструируем наши чиллеры с титановыми змеевиками увеличенного размера, дополнительная площадь поверхности обеспечивает более быстрое и эффективное охлаждение, а также титан выдерживает самые суровые коррозионные среды без выщелачивания. Наши чиллеры обычно дешевле, потому что вы покупаете их напрямую у производителя, Penguin Chillers.
Приложения включают:
- Морские / рифовые танки
- Танки-приманки
- Танки для омаров
- Гидропоника
- Аквапоника
- Ванночки для холодной терапии
- Гальваника
- Компьютеры
- Печатные машины
- Литье под давлением
- Производство продуктов питания
- Лазеры
- Научные исследования
• 1/2 лошадиных сил
• 5000 БТЕ
• Входные / выходные порты 1 ″ NPT (ПВХ с внутренней резьбой)
• Коррозионно-стойкий титановый теплообменник, медь никогда не контактирует с водой = Reef Tank Safe
• Рекомендации по насосу ( насос не входит в комплект): 500–1800 галлонов в час при давлении менее 10 фунтов на кв.
дюйм
• Минимальная рекомендуемая работа: 40–50 ° F (достижение этих температур сильно зависит от области применения)
• 115 В / 3.9A / 450 Вт
• Шнур питания 6 футов
• 45 фунтов
• 56 дБА (бесшумный)
• 16 ″ Д x 16 ″ Ш x 12,25 ″ В
• Гарантия 1 год
• Изготовлено в США
Вам также может понравиться…
Водяные насосы
БЕСПЛАТНАЯ ДОСТАВКА для заказов на сумму более 99 долларов США (48 континентальных штатов) 500–3600 галлонов в час в зависимости от модели 5 лет гарантии Сделано в США
без рейтингаВысокоэффективный (HE) водоохладитель 1/2 л.с.
БЕСПЛАТНАЯ ДОСТАВКА (48 континентальных штатов) Текущее время выполнения: 3-5 рабочих дней 1 / 2HP высокоэффективный чиллер для воды На 15% больше охлаждения, чем у нашего стандартного 1/2 л.с. 5750 БТЕ Защита от замерзания в случае отказа насоса 1 год гарантии С гордостью построен в США
Оценка 5.
00 из 5
Охладитель воды 1 л.с.
БЕСПЛАТНАЯ ДОСТАВКА (48 континентальных штатов) Текущее время выполнения: 3-5 рабочих дней Чиллер 1 л.с. 10,000 БТЕ Защита от замерзания в случае отказа насоса 1 год гарантии С гордостью построен в США
Номинальная 4.67 из 5
Сопутствующие товары
Комплект принадлежностей для чиллера
Danner Pump Переходники для трубок Виниловые трубки от 15 до 45 футов Для насосов Danner 5, 9 предлагаются трубки диаметром 3/4 дюйма или 1 дюйм.5 и 18 Для насосов Danner 24 и 36 предлагаются трубки диаметром 1 дюйм.
без рейтингаПропиленгликоль
БЕСПЛАТНАЯ ДОСТАВКА для заказов на сумму более 99 долларов США (48 континентальных штатов) 100% пропиленгликоль Пищевой сорт
без рейтинга adroll_adv_id = «4S35IKBWA5DWFBWQHOJYM7»;
adroll_pix_id = «Z3AHJPY65JHX3I2SB327N4»;
adroll_version = «2,0»;
adroll_current_page = «product_page»;
adroll_currency = «доллар США»;
adroll_language = «en_US»;
adroll_products = [{«product_id»: «67», «price»: «729.
99 «,» категория «:» стандартные чиллеры «}];
Водоохладители Производители Поставщики | Справочник IQS
Охладители воды
Водоохладитель можно определить как систему охлаждения, в которой передает тепло через ряд этапов: от воды к хладагенту и затем в атмосферу. Охладители воды работают аналогично другим типам охладителей. Они охлаждают a посредством цикла повышения давления, конденсации, сброса давления и испарения хладагента.Однако, в отличие от других чиллеров, чиллеры чаще всего используются для охлаждения воды в промышленных условиях.
Водяные чиллеры создают свой охлаждающий эффект с использованием циклов сжатия или абсорбции пара. В обоих этих процессах используется хладагент, который отбирает тепло из воды по мере ее испарения. Затем, когда тепло конденсируется, хладагент выпускает его в атмосферу. Типы часто используемых хладагентов включают метан, рассол, спирт, диоксид серы, аммиак и многочисленные фторуглероды.
В процессе абсорбции цикл охлаждения приводится в движение источником тепла. Процесс сжатия пара осуществляет цикл с помощью газового компрессора. Фаза конденсации включает жидкость извне системы, охлаждающую сжатый пар хладагента и возвращающую его в жидкое состояние, перемещаясь по змеевикам конденсатора. Хотя вода очень эффективна для выполнения этого процесса, она может усложнить процесс, поскольку для этого требуется как водяной насос, так и выпускное отверстие, такое как градирня.Гораздо более простая конфигурация представляет собой чиллер с воздушным охлаждением, который обдувает окружающий воздух вокруг труб конденсатора и выделяет тепловую энергию в атмосферу. Чиллеры с испарительным охлаждением работают так же, как чиллеры с воздушным охлаждением, но чиллеры с испарительным охлаждением создают водяной туман вокруг змеевиков, поэтому испарение обеспечивает дополнительное охлаждение. Охладитель прокачивает жидкость через расширительный клапан после того, как хладагент конденсируется, и затем хладагент начинает испаряться.
В этот момент хладагент охлаждается и поглощает энергию воды до тех пор, пока она не испарится, и цикл начинается снова.Доступны централизованные и децентрализованные системы охлаждения. Централизованные системы охлаждения расположены в определенном месте и связаны с другими машинами на предприятии сетью труб. С другой стороны, децентрализованные системы позволяют каждой машине иметь собственный механизм охлаждения.
Вода или водоохлаждающие смеси используются во многих отраслях промышленности для защиты ценных и чувствительных частей оборудования от перегрева, а также для поддержания постоянной подачи доступной охлажденной воды.Системы водяного охлаждения могут служить в качестве регуляторов температуры для производственных процессов, лазерных резаков, медицинских машин для визуализации, охладителей периодического действия, оборудования для литья под давлением и аппаратов точечной сварки. Водоохладители способны поддерживать стабильную тепловую среду для определенных производственных процессов, а также для всего объекта.
К предприятиям, которые обеспечивают контроль климата за счет использования охлажденной воды для своих систем кондиционирования и локализованных систем контроля, относятся отели и школы. При поиске подходящего водоохладителя следует помнить об определенных спецификациях.Эти характеристики включают диапазон температур, мощность компрессора, тип компрессора, холодопроизводительность, источник питания и расход для конденсатора и испарителя.
В современном мире технологий продукты стали «умнее». Эти высокотехнологичные устройства могут быть полезны в таких приложениях, как процесс проектирования недвижимости, и позволяют управляющему недвижимостью и всем, кто участвует в процессе, экономить время и деньги с точки зрения освещения, безопасности, связи и энергопотребления.
Жители тоже хотят экономить деньги и энергию. К счастью, новые технологии позволили управляющим недвижимостью добавлять в свою собственность продукты и услуги с добавленной стоимостью.
Чиллеры с водяным охлаждением являются одним из примеров, поскольку они помогают снизить потребление энергии HVAC. В своих секторах HVAC некоторые управляющие недвижимостью переходят на цифровое управление, которое может включать полную автоматизацию здания, открытую архитектуру и возможность контролировать всю систему HVAC. Управляющий недвижимостью может использовать автоматизированную систему HVAC, чтобы установить набор руководств и ограничений для системы HVAC своей собственности.Такой контроль может продлить срок службы оборудования и помочь управляющему имуществом сэкономить деньги.
Автоматизированная система отопления, вентиляции и кондиционирования воздуха может значительно повысить энергоэффективность, продлить срок службы продукта, повысить ценность собственности и принести большую пользу покупателю. Эти новые автоматизированные системы HVAC могут ежегодно экономить клиентам сотни долларов на расходах на электроэнергию. Арендаторы могут извлечь выгоду из этих экологически сознательных систем, поскольку они могут помочь сократить свои расходы на коммунальные услуги каждый месяц.
Системы, управляемые технологией, могут принести пользу как жителю, так и владельцу собственности, не нанося вреда окружающей среде и их финансам, независимо от того, является ли владелец собственности физическим лицом или более крупной коммерческой организацией.
Информационное видео по чиллеру
Чиллеры для воды | CustomChill
Охладители воды CustomChill
Установки CustomChill — лучший способ снабдить систему безопасным, точным, надежным, легким и удобным для пользователя устройством охлаждения и / или нагрева. Водоохладители CustomChill являются наиболее эффективными и точными твердотельными охлаждающими / нагревательными устройствами, которые используются сегодня.В термоэлектрических системах водяного охлаждения CustomChill используются новейшие экологически чистые технологии, ПИД-регулятор и опциональное компьютерное управление через стандартные USB-порты, что позволяет пользователю программировать агрегат с точностью +/- 0,1 ° C и поддерживать эту точную температуру в течение длительных периодов времени.
Эти высокоэффективные, универсальные и легкие чиллеры имеют высокую выходную мощность при низком потреблении энергии. Водяные чиллеры используются для охлаждения и / или обогрева любой системы, которая требует высокого уровня рассеивания тепла, или абсорбционной системы, которая требует постоянного контроля температуры.Эти термоэлектрические чиллеры используют эффект Пельтье для точного контроля над любым типом жидкости в данной системе. CustomChill работает со своими клиентами, чтобы предоставить стандартные и индивидуальные решения для их потребностей в отоплении и охлаждении. CustomChill гордится тем, что работает со своими клиентами, чтобы предоставить им самые инновационные и креативные устройства, которые легко интегрируются в их системы.
Стандартные и специальные функции чиллеров CustomChill
CustomChill понимает важность поддержания мощности, эффективности, надежности и точности инструментов и систем, поэтому термоэлектрические твердотельные чиллеры CustomChill с рециркуляцией построены из компонентов высочайшего качества.
Эти чиллеры, изготовленные вручную и испытанные на производственных предприятиях CustomChill в США, производятся в США с учетом долговечности и простоты использования. Термоэлектрические чиллеры CustomChill — это прочные, легкие, маневренные блоки, обеспечивающие высокую эффективность и длительный срок службы. Эти автономные или монтируемые в стойку твердотельные системы охлаждения и нагрева могут использоваться в любой промышленной или производственной среде, где жизненно важен точный контроль температуры.
Применения водоохладителей
- Медицинский
- Оптика и фотоника (системы камер высокого разрешения)
- Сверхбыстрые лазерные системы
- Лазеры с диодной накачкой (DPSS-лазеры)
Связаться с CustomChill для чиллеров
Свяжитесь с CustomChill для получения дополнительной помощи по всем стандартным и индивидуальным требованиям к чиллерам.
Объяснение удаленных охладителей / очистителей питьевой воды Filtrine
На главную »Объяснение удаленных охладителей / очистителей питьевой воды с фильтромFiltrine проектирует каждый охладитель питьевой воды в соответствии со спецификациями заказчика
Все чиллеры Filtrine имеют уникальную конструкцию накопительного типа, которая обеспечивает достаточное количество охлажденной воды для пиковых нагрузок, но благодаря своей конструкции снижает общие эксплуатационные расходы и увеличивает срок службы компонентов чиллера.
Поставляются с экологически чистым хладагентом.Некоторые модели, такие как настенные или отдельно стоящие чиллеры для питьевой воды, поставляются с очистителями. Центральный охладитель питьевой воды включает фильтр / очиститель, УФ-стерилизатор и устройство подачи фосфата. Устройство подачи фосфата (Filtrine Model 2PF) представляет собой контейнер для очистки гранулированной воды, который можно пополнять и повторно использовать по расписанию. Он используется для подслащивания воды и уменьшения коррозии сантехники.
Краткий обзор типов охладителей питьевой воды Filtrine
| ФИЛЬТРИННЫЙ ЧИЛЛЕР | ОПИСАНИЕ | СЕРВИС |
| Встраиваемый в стену (Модель ES-RFC-IW с закрытым шкафом) | Чиллер, закрываемый внутри дверь с жалюзи. | 100-400 человек |
| Отдельно стоящая (модель ES-RFC-FS) | Чиллер / очиститель в шкафу устанавливается в шкафу или механическом пространстве, имеет съемные панели доступа со всех четырех сторон. | 100-400 человек |
| За стеной (Модель M-BW-A) | Чиллер / без очистителя в корпусе низкопрофильный и занимает мало места. | 100–1000 человек |
| Потолок (модель OCM-2) | Чиллер / без очистителя в корпусе низкопрофильный и занимает мало места. | 100-400 человек |
| Вставка в шкаф (модель M-CIA) | Чиллер / без очистителя устанавливается в индивидуальный шкаф или шкаф для общественного питания. | 100-700 человек |
| Central (модель ES-RFC) | Компактный чиллер обслуживает несколько розеток, установленных в механическом пространстве или подвале, имеет съемные панели доступа со всех четырех сторон. Поставляется с фильтром / очистителем, УФ-стерилизатором и устройством для подачи фосфата. | 600-13 000 человек |
Советы по выбору размеров чиллера
- Определите предполагаемую населенность здания / площади
- Определите ожидаемый допуск на трубопроводы [общий контур]
- Округлите населенность до ближайшего [100] и выберите соответствующий охладитель.
