Воздушная пробка возникает, когда воздух оказывается в ловушке внутри закрытой системы, такой как радиатор или бойлер. Это происходит, когда вода внутри системы нагревается и расширяется, выталкивая воздух из его нормального положения в другую область системы, откуда он не может выйти. Поскольку воздух задерживается в системе отопления, он препятствует нормальной циркуляции воды, в результате чего радиаторы становятся холодными и не могут правильно нагреваться.

Самостоятельные способы устранения проблемы

Если вы обнаружили воздушную пробку в вашей системе отопления, есть некоторые меры, которые вы можете предпринять самостоятельно, чтобы попытаться устранить ее, не обращаясь за помощью к профессиональным специалистам:

найдите все клапаны (радиаторные или отводные) и убедитесь, что они полностью открыты;

убедитесь, что все воздушные винты на каждом радиаторе открыты;
отключите все электропитание вашего котла;
откройте горячий кран в одной из комнат, соединенных одним отопительным контуром.

Это поможет сбросить давление в системе, что позволит воде свободно течь через все части контура. Когда вода снова будет течь свободно, закройте все открытые краны или клапаны, которые были открыты во время этого процесса, и снова включите все источники питания, которые были выключены во время этого процесса. Если после выполнения этих действий проблема все еще остается, то, возможно, пришло время обратиться за помощью к профессиональному поставщику услуг, такому как «МосГорСантехника», который специализируется на ремонте и обслуживании сантехники для жилых и коммерческих объектов по всей Москве и окрестностям.

Как это будет делать мастер

Мастер, скорее всего, проведет дополнительную серию проверок настроек котла и компонентов радиатора, прежде чем приступить к дальнейшим действиям, таким как продувка каждого отдельного радиатора вручную, пока из каждого не перестанут появляться пузырьки воздуха. В зависимости от результатов мастер может порекомендовать и другие решения, например, замену деталей котла или радиаторов, если это необходимо, однако эти работы должны выполняться только квалифицированным персоналом с соответствующим опытом, знаниями и сертификатами.

Преимущества обращения в службу «МосГорСантехника»

Если вы ищете помощь в устранении воздушной пробки в вашей системе отопления, то обращение в службу «МосГорСантехника» может предложить множество преимуществ перед обращением к частным мастерам, включая следующие особенности:

Официальная гарантия: компания предоставляет клиентам официальные гарантии на все детали, замененные в процессе ремонта, поэтому вы можете быть уверены, что любая работа, выполненная сервисом МосГорСантехника, будет покрыта по гарантии, если что-то пойдет не так в течение указанного периода времени после ремонта.
Сертифицированные мастера: все технические специалисты, работающие в компании МосГорСантехника, прошли обширные курсы обучения, поэтому клиенты могут доверять их опыту при ремонте любого типа неисправностей.
Принимаем заявки круглосуточно: компания принимает заявки в любое время дня и ночи, поэтому нет необходимости ждать до утра, чтобы получить помощь, если что-то внезапно пошло не так ночью.
Мастера работают каждый день и круглосуточно: технические специалисты компании доступны 7 дней в неделю, поэтому клиентам не придется беспокоиться о задержках ремонта из-за плотного графика, как это могут предложить другие службы.
Мы выезжаем в течение 1 часа в Москве: специалист выезжает в течение 60 минут после получения заявки в любой точке Москвы, обеспечивая быстрое время реагирования без необходимости ждать слишком долго, прежде чем получить квалифицированную помощь.
Мы выезжаем в Московскую область до 30 км от МКАД за 120 минут: даже если клиент проживает за чертой города, но все равно достаточно близко, техники прибудут к месту назначения не более чем через 120 минут после получения запроса благодаря современным методам транспортировки.

С 10-летним опытом работы рынке МосГорСантехника одна из самых популярных доверенных компаний, предоставляющих услуги высшего качества от простой замены смесителя до установки сложных инженерных систем.

Давление в системе отопления: что нужно знать застройщику

Главная » Системы отопления » Монтаж и схемы систем отопления » Давление в системе отопления частного дома

Большинство владельцев частных домов самостоятельно обслуживают автономную систему отопления. Вследствие этого, наиболее частым вопросом у них является: «Что такое рабочее давление в системе отопления (СО), и каковы причины его отклонения от нормы?». Ответы на данные вопросы и будут темой данной публикации.

[contents]

Содержание

Изучаем теорию
Определяемся с терминологией
Статика и динамика
«Скачки» и «перепады»
Методы контроля
Что считается нормой?

Изучаем теорию

Важнейшими показателями любой СО, определяющими ее эффективность, являются температура и давление.

С первым параметром все понятно: он зависит от работы теплогенератора. Касательно второго показателя: если система не заполнена теплоносителем давление в ней равняется атмосферному.

При заполнении контуров вода (благодаря гравитационным силам) начинает воздействовать на элементы конструкции. После запуска котельной установки, вода (антифриз, рассол) начинает нагреваться и расширяться, появляется циркуляция. После включения в работу циркуляционного насоса воздействие на внутренние поверхности элементов СО резко возрастает, а напор воды увеличивается.

Следует понимать, что на отдельных участках отопительного контура данный показатель не бывает одинаковым. Например, на подающем трубопроводе (после циркуляционного насоса) напор всегда выше, чем на участке обратного тока.

Суммируя вышесказанное: давление теплоносителя в системе отопления целиком зависит от температуры теплоносителя, проходного сечения трубопровода, арматуры и оборудования, а так же мощности насоса.

Определяемся с терминологией

В современной теплотехнике и нормативных документах встречаются несколько определений:

Статическое, появляется в системе под действием гравитации на теплоноситель.
Динамическое, вызывается движением воды в СО.
Рабочее давление в системе теплоснабжения – это сумма статического давления и динамического напора.
Номинальное, характеризует показатель, при котором производитель гарантирует элементам СО определенный срок работы без изменений в эксплуатационных характеристиках.
Максимальное. Это пограничный показатель, который выдерживает СО без выхода из строя ее элементов.
Опрессовочное или испытательное, обычно принимается выше рабочего в 1,5-2 раза.

Важно! Наиболее «слабым звеном» в любой отопительной системе является теплообменник теплогенератора. Самые прочные модели могут выдерживать около 3 кг/см

2 или 0,3 МПа. Кроме этого, разводка СО, выполненная полимерной трубой, также имеет ограничения.

Статика и динамика

В открытой, гравитационной СО, статическое воздействие теплоносителя на конструкционные элементы равны перепаду высот между нижней и самой верхней точкой конструкции. Причем, самый высокий показатель будет в нижней точке.

Достаточно часто монтаж системы отопления частного дома предполагает наличие циркуляционного насоса и расширительного бака закрытого типа. В такой конструкции присутствует, как статическое (из-за перепада высот), так и динамическое воздействие, которое будет создаваться насосным оборудованием. По мере удаления от циркуляционного насоса, данный показатель незначительно снижается из-за гидравлического сопротивления, создаваемого трубопроводом, арматурой и пр. элементами системы.

«Скачки» и «перепады»

В процессе эксплуатации автономных СО практически каждый владелец сталкивается с проблемой скачков давления. Повышение данного значения может говорить о:

Перегреве теплоносителя.
Неправильных расчетах сечения трубопровода.
Загрязнении СО.
Наличии воздушных пробок.
Некорректной работе регулятора давления в системе отопления.

Совет: Если вы столкнулись с данной проблемой, первое, что нужно сделать – это проверить подпитку. На практике, именно такая причина специалистами отмечается как наиболее часто встречающаяся.

Падение давления владельцу автономной СО частного дома может сказать о следующем:

Утечках. Для выявления данной проблемы, чаще всего, достаточно внимательно осмотреть трубопровод и входящее в СО оборудование.

Совет: Утечка теплоносителя из СО может быть и «незаметной», через поврежденную мембрану расширительного бака. Для проверки нужно нажать на клапан подкачки воздуха расширительного бака. Наличие воды говорит о трещине в мембране.

Удалении воздушной пробки через воздухоотводчик. Как правило, данная проблема возникает вскоре, после заполнения СО.

Совет: Специалисты рекомендуют перед закачкой в систему, теплоноситель следует подвергнуть процедуре деаэрации.

Перекрытии участка СО запорно-регулирующим прибором.

Методы контроля

Для мониторинга давления в СО применяют специализированные приборы – манометры, которые в режиме реального времени показывают все изменения данного значения. Конструктивно, данные устройства могут нести чисто информативную функцию, или быть оснащены контактной группой, коммутирующей работу некоторых элементов СО. Например, при повышении давления выше номинального, контакты манометра размыкаются, что приводит к остановке работы теплогенератора.

Важно! Для оперативного мониторинга состояния СО устанавливаются манометры: на обвязке котлоагрегата; на вход и выход насосного оборудования; по сторонам регулятора давления воды в системе отопления. Кроме этого, специалисты рекомендуют устанавливать манометры на разветвлениях участков; по сторонам грязевиков; в нижней и верхней точке СО.

Как известно, при нагреве теплоноситель расширяется, вследствие чего его объем увеличивается. За компенсацию объема расширяющегося теплоносителя и резкий скачек давления отвечает расширительный бак, который, может быть закрытого или открытого типа.

Для поддержания значений рабочего и номинального давления, в СО входит, так называемая группа безопасности, которая состоит из манометра, автоматического воздухоотводчика и подрывного клапана.

Что считается нормой?

В частных домах рабочее давление должно составлять сумму статического и динамического. Как правило, данное значение варьируется в районе 1,5 — 2 кг/см².

Большинство наших соотечественников, проживающих в многоквартирных домах с центральной СО, интересует вопрос, какое давление в трубах теплоснабжения в квартире? Однозначно ответить на данный вопрос практически невозможно: все зависит от этажности дома и выбранной схеме разводки.

Как правило, давление в СО многоэтажного дома не должно быть меньше 5 атмосфер, которые используются для преодоления этажности и местных сопротивлений. Чаще всего, в пятиэтажных домах данное значение достигает 4-5 бар; а в девятиэтажках – 6-8 бар; в подающей магистрали оно обычно бывает 10-12 кг/см² и зависит от протяженности трассы.

Важно! Давление в трубах теплоснабжения в квартире изменять самостоятельно крайне не рекомендуется. Это может негативно отразиться на эффективности работы отопительной системы и сроке службы отопительных приборов.

В качестве заключения. Как бы грамотно не была смонтирована отопительная система частного дома, рано или поздно каждый владелец сталкивается с перепадами и скачками давления, которые сигнализируют о неполадках и необходимости проведения мероприятий для их обнаружения и устранения.

принцип работы и устройство, разновидности

При циркуляции воздуха в теплотрассах в момент заполнения системы образуются пузырьки. Они мешают нормальному движению теплоносителя. Вентиляционные отверстия обогрева удаляют их автоматически. Для правильного выбора устройства для домашней или квартирной системы стоит знать ее принцип работы, конструкцию и правила монтажа.

Содержание

Почему происходит завоздушивание системы?
Особенности конструкции дефлекторов
Принцип работы
Характеристики спуска
Разновидности автоматических воздухоотводчиков
Прямые варианты
Угловые модификации
Радиаторные воздухоотводчики
Места для установки воздухоотводчиков
Особенности установки гидрозатвора в частном доме
Особенности многоступенчатой схемы

Почему происходит завоздушивание системы?

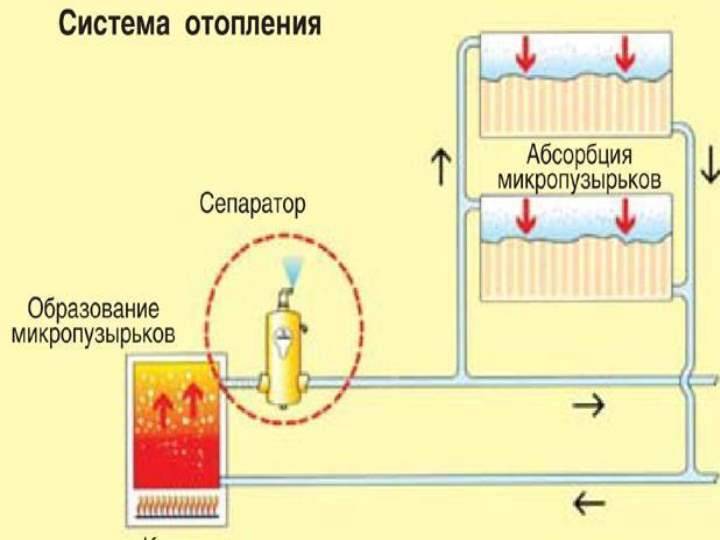

Воздушные пробки приводят к быстрому износу системы отопления

Воздушные массы в трубах негативно влияют на работу отопительного оборудования. Железо, контактирующее с кислородом, ржавеет быстрее. При наличии пробок теплоноситель не может полноценно двигаться по контуру, что делает нагрев минимальным. Пузырьки воздуха также вызывают повреждение циркуляционных насосов.

Воздушные пробки могут возникать по нескольким причинам:

Теплоноситель — обычная вода с нерастворенным кислородом. Вещество в момент нагревания переходит в газообразное состояние и скапливается на изгибах или вверху труб.
Система быстро заполняется водой.
Теплоноситель подается сверху, пузырьки не вытесняются.
Места соединения потеряли герметичность во время эксплуатации.
Система отопления спроектирована неправильно.
Подключение радиатора под неправильным углом.
Доступ воздуха к трубопроводу при проведении ремонтных работ.

Проветривание на постоянном участке приводит к снижению давления внутри коммуникаций. Для устранения этого явления на трубопроводах устанавливают воздушники.

Особенности конструкции воздухоотводчиков

Принцип действия воздухоотводчиков

Воздухоотводчик для воздуха из системы отопления выполнен в виде цилиндрического или конического латунного корпуса. Он содержит полый полипропиленовый или тефлоновый поплавок. Элемент соединяется с выпускным клапаном с помощью специального рычага.

Сливной клапан выполнен с пластиковой заглушкой (колпачком) для предотвращения утечки воды в случае неисправности. В момент работы крышка открыта, но пользователь ее откручивает.

Со стороны слива находится патрубок, соединенный с корпусом уплотнительным кольцом. Держатель с золотником используется для закрытия проточного канала струи.

При подключении используется переходник от обратного клапана в виде подпружиненного запорного механизма и связанного с ним флажка. В момент вкручивания устройство давит на флажок, который опускается вниз, и вода попадает в корпус воздухоотводчика.

Принцип работы

Автоматический воздухоотводчик для системы отопления имеет очень простой принцип работы:

Камера заполнена водой в рабочем состоянии. Поплавок находится сверху, клапан закрыт пружиной.
Когда воздух скапливается в верхней части камеры, количество охлаждающей жидкости уменьшается. Поплавок постепенно опускается.
В момент падения теплоносителя до критической отметки поплавок преодолевает жесткость пружинного механизма. После этого действия воздух выбрасывается наружу.
Из-за избыточного давления вода вытесняет воздух из контейнера, попадает на его место и толкает поплавок.
Клапан закрывается.

Некоторые пузырьки воздуха остаются под крышкой, но система отопления будет работать нормально.

Спусковые характеристики

Производители выпускают светильники, которыми обустраивают многоквартирный тип здания или частный дом. При выборе предохранительного клапана следует обратить внимание на следующие характеристики:

Диаметр резьбы — Выпускается в размерах ½, ¾ и 3/8 дюйма. Отечественная маркировка первого Ду-15, второго — Ду-20.
Способ монтажа — используются прямые и боковые устройства с верхним или боковым выпускным клапаном.
Тип резьбы — наружная и внутренняя.
Рабочее давление — воздухоотводчики для дома могут работать при максимальном значении до 10-12 бар. Для квартиры лучше выбрать вариант на 6 бар.
Предельная температура теплоносителя — для централизованных систем, модели до +9Подойдет 0 градусов, в частных хозяйствах лучше ставить изделие до +150 градусов.

Воздухоотводчики из санитарной латуни долговечнее и надежнее силуминовых.

Разновидности автоматических воздушных клапанов

В зависимости от исполнения дефлекторы для отопления бывают радиаторными, угловыми и прямыми. Несмотря на различия во внешнем виде, устройства имеют одинаковый механизм удаления воздуха.

Прямой вариант

На верхнем конце вертикального стояка, коллектора теплого пола, циркуляционного насоса лучше установить прямой воздухоотводчик, предназначенный для системы отопления. Он врезается в верхнюю часть вертикальной трубы тройником и автоматически выпускает воздух из самой высокой точки.

Угловые модификации

Если труба расположена горизонтально, требуется угловая модель. Имеет насадку под углом 90 градусов. Спусковой крючок используется и в проблемных местах — на резьбовом конце тупиковой ветки.

Все прямые воздухоотводчики системы можно заменить на угловые.

Радиаторные воздухоотводчики

Для эффективного и быстрого удаления воздушных пробок в батареях используется радиаторный автовоздухоотводчик — он лучше всего подходит для системы отопления квартиры. Устройство имеет угловатую конструкцию, но благодаря специальной резьбе устанавливается без переходника. Прокачной винт закручивается поворотной рукояткой, квадратным ключом, плоской отверткой (шлицевые элементы).

Радиаторные модели совместимы с алюминиевыми и биметаллическими, снабжены клапанами в виде резьбового переходника с пружинами. Элемент необходимо навинтить на резьбу перед выбрасывателем.

Прямой угловой радиатор

Адаптер клапана легко чистить и обслуживать.

Места установки воздухоотводчиков

Места установки приборов

Пузырьки воздуха чаще всего образуются в верхней части магистрали, наиболее удаленной от точки подключения. По этой причине воздухоотводчик должен располагаться вертикально на трубопроводе системы отопления в следующих местах:

Верхняя точка системы. Монтаж труб осуществляется отводом вверх. Если коммуникации огибают препятствие и убираются вниз, спусковое устройство крепится вверху. Он предотвращает выбросы в атмосферу, когда легкие пары поднимаются вверх.
Батарейки. Отопительный тип устройств отличается сложной формой и большим количеством секций. В их полостях скапливается воздух. Резьбовой автоматический воздухоотводчик следует применять для радиаторов отопления, расположенных сверху, снизу, по диагонали.
Полотенцесушитель в виде лестницы. Если в комплект не входит прямой ниппель, слив кладется сверху. Это избавит от неудобства закручивания ручного винта и сохранит эстетичный вид изделия.
Отводы и байпасы U-образные. Скрученная в петлю труба будет аккумулировать воздух, поэтому в самой высокой точке ставится автоматический запорный вентиль.
Трубопровод котла. Клапан предотвращает повреждение отопительного оборудования при проветривании системы.
Гидрострел. Радиаторные коллекторы и циркуляционные насосы комплектуются механизмом. Если они расположены вертикально, сверху вкручивается вентиляционное отверстие.
Гребенчатые коллекторы теплых полов. Элементы петлевого трубопровода выносятся выше уровня пола, поэтому в местах подачи и возврата теплоносителя устанавливаются воздухозаборники.

Если труба расположена над дверью, воздухоотводчик должен быть установлен в верхней части проема.

Особенности установки конденсатоотводчика в частном доме

Для установки потребуется ключ

Воздухоотводчик, предназначенный для отопительных коммуникаций частного дома, должен устанавливаться строго в вертикальном положении. Для монтажных работ понадобится тройник с резьбой, ФУМ-лента, рожковый ключ.

Процесс установки осуществляется поэтапно:

Крепление тройника. Вам понадобится отрезок трубы, на котором тройник фиксируется пайкой, клеем или простой усадкой.
Предварительная проверка расположения вентиляционного отверстия в самой высокой точке оборудования. Подключение устройства должно быть направлено вверх.
Установка запорной арматуры на шестигранник устройства с помощью рожкового ключа.
Подсоедините автоматический воздухоотводчик так, чтобы защитный колпачок с ниппелем был направлен вверх.
Плотно затяните крышку, чтобы предотвратить скопление мусора.
Проверка наклона устройства (для радиаторных моделей). Сливная секция батареи немного приподнята вверх.

После установки светильники не нужно регулировать — они будут выпускать воздух автоматически.

Воздухосборник лучше устанавливать с запорным клапаном — так его легче снять для ремонта или замены.

Особенности многоступенчатой схемы

Многоступенчатая схема деаэрации предусматривает установку автоматических устройств по всей линии. Такое соединение самосвалов позволяет локально и одновременно удалять воздушные пробки. Автомат размещается в зоне поворота, образуя петлю. Для продления срока службы клапана дополнительно монтируется фильтр. После сборки система работает, когда радиатор горячий снизу, но холодный сверху.

В двухэтажных домах установка дренажных устройств обязательно производится на верхнем этаже.

Воздухоотводчики угловые, прямые или радиаторные подходят для теплотрасс в многоквартирном или частном доме. Автоматика проста, надежна и ремонтопригодна. После его установки владельцу не придется тратить время на мониторинг системы и вручную стравливать воздух.

принцип действия и устройство, разновидности

Содержание статьи:

Почему происходит завоздушивание системы?
Конструктивные особенности воздухоотводчиков
Разновидности клапанов воздушных автоматических типа
Места для установки дефлекторов
Особенности установки вытяжки в частном доме

При циркуляции воздуха в трубах отопления в момент заполнения системы образуются пузырьки. Они мешают нормальному движению теплоносителя. Воздухоотводчики для систем отопления автоматически их удаляют. Для правильного выбора устройства для домашней или квартирной системы следует знать принцип ее работы, конструкцию и правила установки.

Почему происходит завоздушивание системы?

Заторы воздуха приводят к быстрому износу системы отопления

Воздушные массы в трубах отрицательно сказываются на работе отопительного оборудования. Железо, контактирующее с кислородом, ржавеет быстрее. При наличии пробок теплоноситель не может полноценно двигаться по контуру, что делает нагрев минимальным. Пузырьки воздуха также вызывают поломки циркуляционных насосов.

Воздушные пробки могут возникать по нескольким причинам:

Теплоноситель — обычная вода с нерастворенным кислородом. Вещество в момент нагревания переходит в газообразное состояние и скапливается на изгибах или вверху труб.
Система быстро заполняется водой.
Подача теплоносителя сверху, вытеснения пузырьков не происходит.
Точки подключения потеряли свою целостность во время работы.
Неправильно спроектированная система отопления.
Подключение радиатора под неправильным углом.
Доступ воздуха к трассе во время ремонтных работ.

Проветривание на постоянной площади приводит к снижению давления внутри коммуникаций. Для устранения этого явления на трубопроводы устанавливают воздуховоды.

Конструктивные особенности воздухоотводчиков

Принцип работы воздухоотводчиков

Воздухоотводчик от системы отопления выполнен в виде цилиндрического или конического латунного корпуса. Он содержит полый полипропиленовый или тефлоновый поплавок. Элемент соединяется с выпускным клапаном специальным рычагом.

Выпускной клапан выполнен с пластиковой заглушкой (колпачком), что предотвращает утечку воды в случае неисправности. В момент работы крышка открыта, но пользователь ее откручивает.

Со стороны дивертора находится патрубок, соединенный с корпусом уплотнительным кольцом. Для запирания проходного канала насадки предназначен держатель с золотником.

При подключении используется переходник от обратного запорного клапана в виде подпружиненного запорного механизма и связанного с ним флажка. В момент завинчивания устройство давит на флажок, который опускается вниз, и вода попадает в корпус воздухоотводчика.
