В данном разделе Вы можете

купить VRF системы различных производителей.

VRF-системы – универсальные системы кондиционирования воздуха, которые могут работать как на охлаждение, так и на обогрев помещения, при этом площадь помещения может составлять от 150 до 500 квадратных метров.

Рекомендуем обратиться к нашим специалистам для расчета и подбора необходимой VRF системы.



VRF системы Lessar

VRF системы Fujitsu

VRV системы Daikin

VRF системы Mitsubishi HEAVY

VRF системы Mitsubishi Electric

VRF системы Panasonic

VRF системы Dantex

VRF системы Toshiba

VRF системы Carrier

VRF системы Bosch

VRF системы LG

VRF системы Hitachi

VRF системы Electrolux

VRF системы Kentatsu

VRF системы Hisense

VRV и VRF системы кондиционирования воздуха нужны для работы на больших и небольших площадях. Название «VRV» («Variable Refrigerant Volume») переводится как «Переменный объем хладагента» и впервые было создано в 1982 года компанией Daikin, которая запатентовала название «VRV». Все остальные производители используют название VRF (Variable Refrigerant Flow, что означает «изменяющийся поток холодильного агента»).

При создании мультизональной системы за основу был взят обычный кондиционер типа сплит-система. Внешне VRF система так и выглядит. Главное отличие данных систем кондиционирования воздуха от остальных является использование единой системы фреоновых трубопроводов. Внутри каждого внутреннего блока VRF системы установлен электронный терморегулирующий вентиль, который регулирует объём хладагента, поступающий из трассы, в зависимости от тепловой нагрузки на текущий момент. Благодаря этому, можно поддерживать нужную температуру без перепадов.

Наша компания подберет нужную VRF систему  от бюджетного производителя до премиум класса, мы дадим Вам лист подбора , при предоставлении всех данных по расположению внутренних и внешних блоков для каждого объекта. Мы-профессионалы с огромным опытом работы, подберем, продадим и можем помочь с монтажными и пуско-наладочными работами, благодаря широкой сети из проверенных годами партнеров -монтажников в разных регионах страны.

Ждем задачи от Вас по телефону +7 (495)646-09-91 или на электронную почту  и решим их максимально качественно и выгодно!

VRF (VRV) системы кондиционирования: типичная схема

Общие сведения о мультизональных системах кондиционирования

Мультизональные системы VRF и VRV — выборе системы кондиционирования, которая смогла бы сформировать температурный режим в нескольких помещениях одного здания одновременно и независимо. В этой статье рассмотрим их особенности, преимущества перед другими полупромышленными кондиционерами и все этапы установки.

Содержание:

Скрыть

1. История VRV систем
2. Типичная схема VRF-системы
3. Что такое VRV и VRF системы?
   1. Что из себя представляет наружный блок
   2. Что из себя представляет внутренний блок
   3. Что такое Mini VRV система?
4. Как работает многозональная система кондиционирования VRV: основные принципы
5. Область применения VRF, VRV систем
6. Конструкция мультизональных систем
7. Достоинства и преимущества VRF систем
8. Основные производители ВРВ систем
9. Монтаж VRV систем
   1. Монтаж фреоновой трассы и разветвителей (рефнетов)
   2. Монтаж внутренних блоков
   3. Монтаж дренажной системы
   4. Монтаж управления для VRF-систем
   5. Сборка контура и опрессовка для VRF
   6. Пусконаладочные работы
   7. Диспетчеризация
   8. Тестовый запуск и ввод в эксплуатацию
10. Личный опыт инженерной компании Qwent
11. Обслуживание VRV
12. Вывод
13. Часто задаваемые вопросы и ответы на них

История VRV систем

Революционной в области кондиционирования стала технология от компании Daikin, запатентованная под названием VRV (Variable Refrigerant Volume). Новое техническое решение основывалась на работе одного мощного внешнего блока, к которому подключались внутренние модули. Так стало возможным создавать отдельный микроклимат в разных помещениях при инсталяции всего одного моудуля.

После того, как VRV получили положительные отклики на японском рынке, технология мультизонального кондиционирования распространилась на другие страны, развиваясь и приобретая черты, которые знакомы нам сейчас. С развитием технологий VRV-системы стали мощнее и обрели дополнительные опции, которые ранее были недоступны.

Одной из таких опций является удаленное управление через смартфон или планшет. Контролировать температуру в разных зонах, настраивать режимы работы и получать отчеты об ошибках в работе стало проще, для этого больше не требуется вызов технического специалиста.

Технические опции тоже развивались со временем. Сейчас возможно управление вентиляцией при помощи датчиков, которые контролируют уровень CO2 и влажности воздуха. А изменением скорости вращения вентиляторов в зависимости от нагрузки может управлять инверторный компрессор. Его работа обеспечивает стабильность и уменьшает энергозатратность VRF-систем.

Типичная схема VRF-системы

Изображение 1. Схема подключения VRF-системы

Из предыдущих абзацев уже можно представить себе конструкцию ВРФ-систем. Но рассмотрим подробнее.

В подвальных помещениях или на крыше зданий устанавливают внешние блоки на собранных опорных конструкциях. Блоков может быть несколько, если это требует проектно-техническая документация. Их задача — работа с хладагентом, которым выступает фреон, то есть постоянно охлаждать или нагревать его (например, в зимнее время), а после запускать по трубопроводам внутрь помещений.

К внешним блокам подключаются внутренние (настенные, потолочные, напольные и другие), именно они охлаждают воздух в помещениях. В зависимости от того, двухтрубный вариант или трехтрубный, блоки будут работать либо только на обогрев\охлаждение (в первом случае), либо на обогрев и охлаждение одновременно, если это необходимо пользователю. Работа внутренних модулей независима друг от друга, каждый блок имеет свои настройки, в этом и есть главный принцип мультизональности установок.

В каждом блоке есть свой термостат, который управляет температурой и соединен с главным контроллером, регулирующим работу всего оборудования. Уже упоминалось, что контроллер может быть в приложении смартфона, но также используются пульты и панели управления.

Таким образом, VRF и VRV блоки формируют комфортный микроклимат вне зависимости от требований каждого из помещений. Они имеют достаточную мощность, чтобы обслуживать большое количество зон даже при высоких тепловых нагрузках.

Что такое VRV и VRF системы?

Изображение 2. VRF (VRV) система кондиционирования воздуха

VRV и VRF системы — это способы кондиционирования воздуха, которые позволяют индивидуально контролировать температуру в разных зонах помещения. В этом климатическом оборудовании используется один центральный блок управления, который регулирует количество хладагента, поступающего в каждый блок кондиционирования, расположенный в отдельном помещении. Такой подход позволяет создавать оптимальный климат в каждой зоне и экономить энергию.

Что из себя представляет наружный блок

Изображение 3. Наружный блок VRF (VRV)

Наружный блок VRV (VRF) состоит из нескольких элементов:

• компрессор отвечает за подачу хладагента и его сжатие, что повышает его температуру и давление;
• конденсатор выполняет функцию теплообменника и позволяет вывести тепло, полученное от воздуха, который прогоняется через его поверхность;
• вентилятор обеспечивает приток воздуха, необходимый для охлаждения конденсатора и отвода тепла;
• трубопроводы переносят хладагент между наружным и внутренним блоками, и соединяют элементы. Для классификации VRF-системы выделяют два типа: двухтрубные и трехтрубные. В первом случае, для передачи охлажденного или нагретого хладагента, используются две трубы, которые чередуются внутри всех блоков устройства. Это означает, что все внутренние модули будут работать в режиме охлаждения либо нагрева. Второй тип — имеет отдельную трубу для циркуляции хладагента, и это позволяет регулировать температуру в каждом помещении независимо. Но такое устройство увеличивает сложность монтажа и энергопотребление.

Также, в наружный короб мультизональных систем устанавливаются механизмы для контроля давления и температуры хладагента, а также защитные устройства от перегрузок, перепадов напряжения и коротких замыканий. Некоторые модели наружных блоков также оснащены дополнительными функциями, такими как автоматическое размораживание, защита от замерзания и другие опции, которые повышают эффективность и надежность работы.

Что из себя представляет внутренний блок

Изображение 4. Внутренний блок VRF (VRV)

Внутренний блок VRV и VRF состоит из нескольких элементов, каждый из которых играет важную роль в процессе кондиционирования воздуха.

Первым элементом внутреннего блока является испаритель. Он преобразует жидкий хладагент в газообразное состояние, за счет чего происходит поглощение тепла из окружающего воздуха.

Следующий элемент – это вентилятор, который располагается внутри испарителя. Он направляет и равномерно распределяет охлажденный воздух по всему пространству.

Дополнительно, внутренний блок может включать в себя фильтры, управляющие панели, термостаты и т.д. Фильтры очищают воздух от пыли и других загрязнений, а управляющие панели и термостаты позволяют настроить параметры работы, включая температуру, скорость вентилятора и режимы работы.

Что такое Mini VRV система?

Изображение 5. Мини ВРВ

Mini VRV является компактной версией оригинальной системы, которая отлично подходит для размещения в небольших помещениях, в том числе жилых, до 100 м².

Основные отличия Mini VRV от стандартной:

• меньшая мощность: Mini-системы обычно имеют меньший диапазон мощности до 9 кВт, что делает их идеальными для небольших помещений;
• компактный размер: что делает их подходящими для малых площадей;
• меньше внутренних устройств: их компактная комплектация делает монтаж и обслуживание простым и экономичным.

Mini VRV позволяют получить высокое качество воздуха в небольших помещениях, при этом экономят энергию благодаря использованию инверторных компрессоров и передовых технологий управления.

Как работает многозональная система кондиционирования VRV: основные принципы

Работа VRV и VRF установок основана на непрерывном движении хладагента между внешним и внутренним блоками. Фреон является основным хладагентом, который сжимается компрессором в наружном блоке, а затем расширяется и охлаждается внутри внутреннего блока. Через испарительную катушку происходит охлаждение воздуха, а затем цикл повторяется, и хладагент возвращается в наружный блок для дальнейшей циркуляции.

Одной из особенностей мультизональных систем является возможность изменения скорости вращения компрессора в наружном блоке, в зависимости от требований по охлаждению. Это оптимизирует работу, достигается высокая эффективность и малое энергопотребление.

Область применения VRF, VRV систем

Если у вас крупный объект, будь то гостиница, торговый центр, крупный офис, госпиталь — вам стоит обратить внимание на VRF и VRV оборудование. Именно в таких зданиях у помещений будут значительно различаться требования к микроклимату для каждого отдельного помещения, а значит мультизональные системы отлично проявят себя.

В офисах мультизональные системы обеспечивают высокий уровень комфорта для сотрудников, поскольку позволяют регулировать температуру и влажность воздуха в каждом отдельном помещении. Это повышает производительность сотрудников и снижает число жалоб на условия работы.

В торговых центрах VRF также необходимы, ведь каждый магазин может иметь различные требования по температурному режиму внутри помещения. Это обеспечивает комфортные условия для посетителей и улучшает их впечатление о торговом центре.

В гостиницах VRV широко используются для не только для климатического обслуживания номеров, но для также общественных зон, таких как лобби, конференц-залы и рестораны. Это оборудование обеспечивает требуемый уровень температуры и влажности для комфортного размещения гостей.

В больницах использование таких установок также широко распространено. Они обеспечивают чистый воздух благодаря использованию специальных фильтров, что особенно важно в зонах большого количества посетителей.

В целом, VRF и VRV являются эффективными и экономичными решениями для кондиционирования воздуха в различных областях, где требуется обеспечить комфортные условия внутри больших зданий.

Конструкция мультизональных систем

Изображение 6. Конструкция мультизональной системы охлаждения

По предыдущим разделам стало понятнее, как устроены VRV и VRF. Но если вкратце говорить об их конструкции, то один внешний блок работает на несколько внутренних, от двух до восьми, их число зависит от мощности всей системы.

Для увеличения количества внутренних модулей в здании можно использовать несколько наружных блоков. Это довольно просто рассчитать: два наружных блока могут обслуживать от 10 до 16 внутренних модулей, три — от 18 до 24, и так далее. Таким образом, можно легко настроить оборудование под нужды конкретного здания.

Достоинства и преимущества VRF систем

1. Энергоэффективность: мощность регулируется в зависимости от требований и потребностей пользователей, что позволяет снизить энергопотребление на 30-40% по сравнению с традиционным климатическим оборудованием.
2. Гибкость: могут работать в режиме охлаждения и обогрева, а также обеспечивают возможность индивидуального контроля температуры в каждом помещении.
3. Комфорт: благодаря возможности индивидуального контроля температуры, VRF обеспечивают максимальный комфорт для каждого пользователя.
4. Удобство управления: мультизональное оборудование имеет централизованный пункт управления, что упрощает процесс настройки и контроля за работой системы.
5. Надежность: благодаря технологиям, которыми располагает современный рынок, и высокому уровню качества компонентов, вы можете быть уверены в долговечности вашего климатического оборудования.
6. Экономия места: благодаря компактной конструкции для своих мощностей, VRF будет занимать меньше пространства, чем другая промышленная система кондиционирования.
7. Экологическая безопасность: VRF системы используют экологически безопасные хладагенты, безвредные для людей и окружающей среды.

Основные производители ВРВ систем

В настоящее время на рынке существует множество производителей VRV-систем, каждый из которых предлагает свои уникальные решения и технологии. Одним из лидеров рынка является компания Daikin со своим широким ассортимент VRV-систем. Они отличаются высокой эффективностью и могут работать в самых разных климатических условиях.

Еще одним популярным производителем VRF-систем является Mitsubishi Electric. Компания предлагает широкий выбор VRF-систем, включая модели серии City Multi и тепловые насосы Hydrolution.

LG также предлагает свои VRF-системы под брендом Multi V. Эта компания представила линейку кондиционеров с технологией «Art Cool», которая позволяет визуально интегрировать устройства в интерьер помещения в виде картин известных художников.

Еще одним из производителей VRF-систем является Samsung. Компания предлагает свой вариант под брендом DVM S. Samsung использует технологию «Wind-Free», которая позволяет обеспечить комфортную температуру воздуха без ощущения неприятных сквозняков.

Наконец, компания Energolux производит VRF-системы, которые основаны на инверторных технологиях. Внутренние блоки имеют встроенные инверторы, которые позволяют им изменять мощность в зависимости от нагрузки и потребности в конкретном помещении. Также Energolux VRF имеет возможность управления температурой на каждом из внутренних блоков по отдельности. Energolux VRF также оснащены специальными датчиками, которые обеспечивают точное измерение температуры внутри помещения и регулируют работу ВРФ в соответствии с текущими условиями. Кроме того, данное климатическое оборудование может быть интегрировано с автоматикой зданий и управляться удаленно через специальное программное обеспечение.

Монтаж VRV систем

Инсталляция на объекте таких сложных и крупных систем является довольно трудоемким процессом, и чаще всего к нему привлекаются специалисты, обладающие всеми необходимыми знаниями — от проектировки до введения в эксплуатацию. Длительность монтажа зависит от метража здания и количества внутренних блоков, которые заявлены в проектной документации, но обычно установка занимает от несколько дней до нескольких недель.

Перед установкой VRV системы необходимо провести комплексную подготовку помещений и места установки оборудования. Это может включать в себя инсталляцию необходимых кабельных и трубопроводных систем, подготовку поверхностей и т.д. Сама инсталляция оборудования также требует определенной технической экспертизы, так как неправильное внедрение может привести к снижению эффективности работы системы или поломке оборудования.

Монтаж фреоновой трассы и разветвителей (рефнетов)

Фреоновая трасса — это система труб и соединений, по которым циркулирует хладагент (фреон) между наружными и внутренними модулями. При монтаже фреоновой трассы необходимо учитывать месторасположение внутренних и наружных блоков, расстояние между ними, количество соединений и места, где трасса проходит через стены и перегородки.

Для удобства внедрения и обслуживания мультизональных установок используются разветвители (рефнеты). Это распределительные коробки, которые устанавливают между наружным и внутренними модулями для быстрого их подключения друг к другу.

Установка внутренних блоков

Внутренние блоки устанавливаются в помещениях и подключаются к фреоновой трассе, которая была проложена на предыдущем этапе. При установке внутренних блоков необходимо учитывать особенности каждого помещения, такие как его площадь, высота потолков, количество людей, работающих в помещении, а также места, где будут установлены блоки, чтобы обеспечить оптимальное распределение воздуха.

Установка внутренних блоков может занять разное время в зависимости от масштаба проекта. В небольших помещениях может быть достаточно установки одного блока, что занимает несколько часов. Но время монтажа нескольких модулей в одном помещении может увеличиться до нескольких дней. В целом, при монтаже внутренних блоков желательно учесть эстетические аспекты, так как они находятся в зоне видимости, независимо от типа, и их внешний вид может повлиять на общее восприятие помещения.

Монтаж дренажной системы

При стабильной и долгой работе климатического оборудования всегда образуется конденсат, для его отвода используется дренажная система в виде отдельного трубопровода. Его соединяют с внутренними элементами и направляют к стоку, который может быть как внутри помещения, так и снаружи. Технически правильный монтаж дренажной системы поможет избежать проблем с протечками или засорами.

Для внедрения дренажной системы могут использоваться различные материалы, такие как пластиковые или медные трубы. Материалы подбираются в зависимости от условий эксплуатации и требований заказчика: например, если в помещении предполагается высокая влажность, то лучше использовать медные, более устойчивые к коррозии, трубы.

Монтаж системы управления для VRF-систем

Автоматика управления VRF-кондиционера отвечает за координацию работы компонентов установки, контроль температуры и влажности воздуха, а также мониторинг и управление энергопотреблением.
Система управления состоит из центрального контроллера, пульта дистанционного управления и датчиков температуры и влажности. Центральный контроллер может управлять до нескольких сотен внутренних блоков, а пульт дистанционного управления обеспечивает управление каждым из них. Датчики температуры и влажности располагаются внутри помещений, они постоянно передают данные на центральный контроллер, который анализирует информацию и регулирует работу оборудования.

Сборка контура и опрессовка для VRF-систем

Контур VRF-системы состоит из трасс, которые подводят и отводят фреон. Подводится к внешним модулям обычно охлажденный, а обратно, к внутреннему блоку, отводится уже нагретый, чтобы охладиться и снова поступить в работу.

Опрессовка проводится с помощью специального оборудования и осуществляется под давлением, превышающим рабочее давление системы на 1,5-2 бара. Если опрессовка прошла успешно, давление будет стабильным, без изменений на протяжении 10-15 минут. После опрессовки трассы очищаются от загрязнений и засоров, а затем заполняются хладагентом в соответствии с рекомендациями производителя.

Пусконаладочные работы

После монтажа ВРФ-системы производится ее пуско-наладка, которая включает в себя проверку всех узлов и элементов на работоспособность. Первым этапом является проверка наличия и правильности подключения всех кабелей и трубопроводов, настройка работы всех подключаемых модулей. Завершают этот этап испытания на стабильность работы в реальных условиях.

Диспетчеризация

Диспетчеризация ВРФ-систем относится к удаленному контролю и управлению работой. Диспетчеризация показывает пользователю интересующие его параметры работы устройств, проводит диагностику неисправностей и автоматически регулирует работу в зависимости от изменения внешних условий. В качестве примера, диспетчеризация может автоматически регулировать температуру в помещении, основываясь на показаниях датчиков температуры и влажности, а также настроек, заданных оператором.

Тестовый запуск и ввод в эксплуатацию

После этапа пусконаладочных работ и диспетчеризации, VRF-система готова к тестовому запуску. На тестовом запуске проверяется работоспособность всего комплекса оборудования в реальных условиях. Тестовый запуск занимает несколько дней или недель, в зависимости от мощности и объема ВРФ установки и условий её эксплуатации. После тестового запуска, если нашли неисправности — их исправляют, и оборудование вводят в эксплуатацию.

Монтаж ВРВ систем – опыт инженерной компании Qwent

Объект расположен в городе Москва, в районе Южное Измайлово, представляет собой корпус с несколькими спортивными залами, служебными и техническими помещениями, раздевалками с душевыми, раздевалками и санузлами. Инженеры компании Qwent выполнили модернизацию всех инженерных систем, включая установку VRV систем кондиционирования.

Основываясь на нашем собственном опыте, можно сказать, с уверенностью, что многозонные VRV (VRF) системы кондиционирования действительно энергоэффективные, удобны в использовании, экологически безопасны и надежны.

Обслуживание VRV систем

Обслуживание VRV производится один-два раза в год, в зависимости от мощности климатического оборудования и условий её работы, чтобы увеличить срок службы и уберечь от сбоев в работе. Мастер, с помощью экологически-безопасных очистителей, промоет фильтры, проверит давление и возможные утечки, заменит неисправные детали, если они есть.

Наши сертификаты и лицензии

Деятельность инженерной компании Qwent лицензирована. В наличии все необходимые сертификаты и допущения, включая лицензию МЧС.

Изображение 7. Лицензия – допуск (страница 1)

Изображение 8. Лицензия – допуск (страница 2)

Мы гарантируем пунктуальность и качество!

Вывод

Установка на ваших объектах мультизональных систем кондиционирования позволит добиться необходимого уровня температурного режима даже при сложной планировке и капризных требованиях. Надеемся, что вам было полезно узнать о мультизональных системах кондиционирования VRF и VRV, их видах, принципах работы, области применения, этапах монтажа и обслуживания.

Основные тезисы:

1. VRF (Variable Refrigerant Flow) система кондиционирования — это современное и эффективное решение для обеспечения комфортной температуры в любом помещении. Она предоставляет многочисленные возможности для терморегуляции и может использоваться для кондиционирования как больших офисов, так и небольших квартир.
2. Первоначально VRV системы были созданы для охлаждения воздуха, но в настоящее время они могут выполнять функции как охлаждения, так и отопления. Такая система позволяет эффективно кондиционировать воздух в любое время года, обеспечивая комфортную температуру в помещении.
3. Система VRF (VRV) работает по принципу рециркуляции холодного или горячего воздуха, обеспечивая его необходимое количество в нужном месте. Она может отсечь любой лишний поток воздуха и обеспечить его вентилирование в соответствующей зоне. Кроме того, она может работать как естественный или электрический охладитель и отопительный газовый прибор.
4. В ВРФ (ВРВ) системе воздухоочиститель может быть размещен на задней, верхней или правой стене помещения. Он обеспечивает очистку воздуха от вредных частиц и улучшает его качество. Также в систему может быть встроен терморегулятор, который позволяет настроить температуру воздуха на нужный уровень.
5. Система VRF может быть установлена на любой тип пола, будь то бетонная плита или металл. Важно, чтобы в помещении был установлен водонагреватель, для обеспечения необходимого количества горячей воды.

В итоге, мультизональная VRF VRF (VRV) система кондиционирования — это современное решение для обеспечения комфортной температуры в любом помещении. Она может выполнять функции как охлаждения (охладителя), так и отопления (отопителя), обеспечивая естественную вентиляцию и рециркуляцию воздуха. Такая система может быть установлена на любой тип пола (поверхности).

Часто задаваемые вопросы и ответы на них

Чем отличается VRF от сплит-системы?

VRF и сплит-системы похожи друг на друга, но все же, между этими двумя климатическими системами есть ощутимая разница. Всё дело в способе распределения хладагента. В VRF, что ясно из названия, главным принципом является переменный расход хладагента, и поэтому установка способна одновременно формировать в разных зонах разный микроклимат. Сплит-системы тоже состоят из двух блоков: наружного и внутреннего. Такие системы нам знакомы, они часто устанавливаются в квартирах и небольших помещениях. На улице, на фасаде здания, монтируется внутренний блок, а внутри работает внешний. Стоит заметить, что существуют мульти-сплит-системы. В них тоже можно подключить несколько внутренних модулей к одному внешнему. Но, к сожалению, в этой установке исключена независимая работа внутренних блоков друг от друга, как в VRF и VRV.

Чем отличается VRV от VRF системы кондиционирования?

Особой разницей между VRV и VRF системами нет, они отличаются только названием и производителем. Термин VRV будет правильнее употреблять, когда имеются в виду системы от компании Daikin, которая запатентовала эту технологию и связала её с самим названием. А VRF — это аналогичное оборудование от других компаний, например, Energolux, Mitsubishi, LG и другие.

Как расшифровывается VRF?

VRF (ВРФ) — Variable Refrigerant Flow, что в переводе дословно “изменяемый поток хладагента”. Это название отражает принцип всей работы оборудования и его главную технологию.

Как расшифровывается ВРВ?

VRV (ВРВ) — Variable Refrigerant Volume, технология от компании Daikin, название которой переводится на русский как «система с переменным объемом хладагента». Использовать русский вариант аббревиатуры было бы неудобно, поэтому, название можно писать как латинскими буквами, так и русскими.

VRF/VRV Air Conditioning 101 — Плюсы и минусы, Руководство для покупателя

Системы VRF становятся все более популярными в жилых и коммерческих помещениях, поскольку они более энергоэффективны, чем традиционные канальные системы, и могут обеспечивать индивидуальный контроль температуры в каждой зоне.

Система воздушного охлаждения VRF, также известная как система с переменным расходом хладагента, представляет собой кондиционер, в котором не используются воздуховоды. Вместо этого он использует сеть трубопроводов хладагента для подачи охлажденного или нагретого воздуха непосредственно в каждую комнату или помещение в здании.

 Он имеет несколько внутренних блоков, подключенных к одному наружному блоку. Наружный блок содержит компрессор, конденсатор и расширительный клапан. Хладагент циркулирует по всей системе и поглощает тепло из помещения, прежде чем отдавать его наружу.

Как работает VRF?

Теперь, когда вы знаете немного больше о том, что такое VRF, давайте посмотрим, как это работает. Система VRF управляется термостатом, как и любая другая система HVAC. Когда термостат определяет, что температура достигнута или пришло время для охлаждения или обогрева, он посылает сигнал на блок управления VRF. Затем блок управления VRF посылает сигнал соответствующему внутреннему блоку, чтобы начать охлаждение или обогрев.

Разница между системами кондиционирования VRF и VRV

Существует много путаницы между системами кондиционирования VRF и VRV, но на самом деле это две разные вещи. Системы VRF используются для жилых и небольших коммерческих зданий, а системы VRV используются для крупных коммерческих зданий.

Системы VRF имеют двустороннюю связь, что означает, что внутренний блок может обмениваться данными с наружным блоком и наоборот. Это позволяет наружному блоку регулировать скорость компрессора и вентилятора внутреннего блока для поддержания желаемой температуры. Системы VRF также имеют более широкий рабочий диапазон, чем системы VRV, что означает, что они могут работать как в более холодном, так и в более теплом климате.

В системах VRV используется многосплит-конфигурация, в которой каждый внутренний блок имеет собственный компрессор, конденсатор и расширительный клапан. Системы VRV могут работать только в умеренном климате, потому что они не имеют такого же рабочего диапазона, как системы VRF.

Компоненты системы VRF

Теперь, когда мы ответили на вопрос «Что такое VRF?» Давайте посмотрим на компоненты системы VRF.

• Трубопровод хладагента: это сеть трубопроводов хладагента, которая доставляет охлажденный или нагретый воздух непосредственно в каждую комнату или помещение в здании.

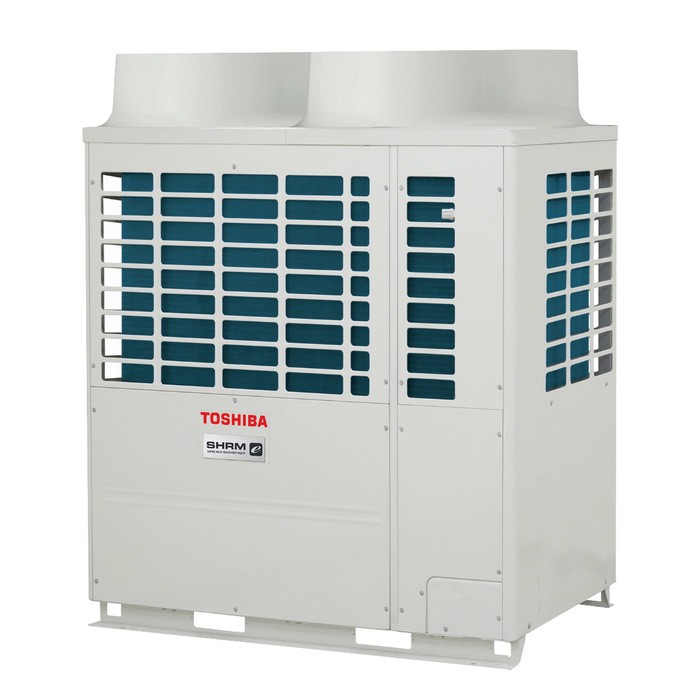

• Наружный блок: Наружный блок содержит компрессор, конденсатор и расширительный клапан.
• Внутренние блоки: К наружному блоку подключено несколько внутренних блоков.
• Термостат: Система VRF управляется термостатом, как и любая другая система HVAC.

Как работает кондиционер VRF

Кондиционер VRF — это тип кондиционера, в котором не используются воздуховоды. Вместо этого он использует сеть трубопроводов хладагента для доставки охлажденного или нагретого воздуха непосредственно в каждую отдельную комнату или помещение в здании. Он состоит из нескольких внутренних блоков, которые подключены к одному наружному блоку. Наружный блок содержит компрессор, конденсатор и расширительный клапан. Хладагент циркулирует по всей системе и поглощает тепло из помещения, прежде чем отдавать его наружу.

Плюсы VRF AC

Есть много преимуществ систем VRF AC. Вот некоторые из основных преимуществ:

• Энергоэффективность: Системы переменного тока VRF более энергоэффективны, чем традиционные канальные системы, поскольку они не теряют энергию через воздуховоды.
• Индивидуальный контроль температуры: каждый внутренний блок в системе VRF AC может быть настроен на разную температуру, поэтому вы можете иметь разные температуры в разных комнатах или пространствах.
• Гибкая конструкция: Системы переменного тока VRF очень гибкие и могут быть легко адаптированы для удовлетворения конкретных потребностей помещения.

Каковы недостатки VRF AC?

Системы VRF AC также имеют некоторые недостатки. Вот некоторые из основных недостатков:

• Первоначальная стоимость: установка систем переменного тока VRF дороже, чем установка традиционных канальных систем.
• Техническое обслуживание: Системы переменного тока VRF требуют большего обслуживания, чем традиционные канальные системы.
• Требования к пространству: для систем VRF требуется больше места, чем для традиционных канальных систем.
• Климатические ограничения: Системы VRF AC можно использовать только в умеренном климате.
• Шумно: Системы переменного тока VRF могут быть довольно шумными во время работы.

Рекомендации перед установкой системы кондиционирования VRF

Теперь, когда вы знаете ответ на вопрос «Что такое кондиционирование воздуха VRF?» а также преимущества и недостатки систем переменного тока VRF, вы можете решить, подходит ли система переменного тока VRF для вашего дома или бизнеса. Если вы подумываете о приобретении системы кондиционирования VRF, вам следует помнить о нескольких вещах:

Системы кондиционирования VRF дороже в установке, чем традиционные канальные системы. Вы должны учитывать это в своем решении. Они также потребуют большего обслуживания, чем традиционные канальные системы, что влечет за собой дополнительные расходы. Вам нужно будет инвестировать в регулярное обслуживание кондиционера профессиональной компанией.

Наконец, система VRF требует больше места, чем традиционная канальная система. Если у вас недостаточно места для установки системы VRF AC, возможно, это не лучший вариант для вас.

Часто задаваемые вопросы

Как VRF и VRV экономят энергию?

VRF экономит энергию, устраняя необходимость потери охлажденного/нагретого воздуха через воздуховоды. VRV позволяет экономить еще больше энергии за счет использования наружного блока с переменным расходом хладагента (VRF), который может подавать различное количество хладагента на каждый внутренний блок в зависимости от его потребностей.

VRF лучше раздельного переменного тока?

VRF не лучше и не хуже раздельного переменного тока; это просто разные типы систем кондиционирования воздуха. В сплит-системах кондиционирования используются воздуховоды для подачи охлажденного или нагретого воздуха в каждую отдельную комнату или помещение, в то время как в системах VRF кондиционирования воздуха используется сеть трубопроводов хладагента для подачи охлажденного или нагретого воздуха непосредственно в каждую отдельную комнату или помещение. Системы переменного тока VRF более энергоэффективны, чем традиционные системы воздуховодов, потому что они не теряют энергию через воздуховоды.

Каковы недостатки системы VRF?

Основными недостатками систем переменного тока VRF являются более высокая начальная стоимость и повышенные требования к техническому обслуживанию. Эти системы также требуют больше места, чем традиционные канальные системы. Наконец, системы VRF AC можно использовать только в умеренном климате.

Заключение

В заключение следует отметить, что системы кондиционирования воздуха VRF обладают многими преимуществами по сравнению с традиционными канальными системами, такими как энергоэффективность, индивидуальный контроль температуры и гибкая конструкция. Однако они также имеют некоторые недостатки, такие как более высокая начальная стоимость и повышенные требования к обслуживанию. Если вы планируете приобрести систему кондиционирования воздуха VRF, обязательно взвесьте все за и против, чтобы понять, подходит ли она вам.

Последнее обновление 25 июня 2022 г.

Важность систем VRV/VRF HVAC

Вы когда-нибудь задумывались о том, как ваша система HVAC работает на вас? Я имею в виду, конечно, вы устанавливаете температуру в зависимости от ваших потребностей в охлаждении/отоплении, и система охлаждает или нагревает ваш дом до этой температуры. Затем, когда дом снова начинает нагреваться или остывать, он снова включается.

Кажется довольно простым, не так ли?

Работа системы HVAC от A до Z на первый взгляд проста, но то, что происходит сзади, может быть не менее важным. Со временем мы стали свидетелями некоторого прогресса в технологиях, который внес множество изменений в то, как мы используем эти системы сегодня, а иногда даже сделал их более эффективными.

Если в последнее время вы хотели обновить свою текущую систему HVAC и искали новые варианты, то, без сомнения, системы, использующие технологии VRV или VRF, привлекательны. Преимущества, связанные с этой технологией, включают повышенный комфорт при более низких эксплуатационных расходах.

С внедрением технологии VRV/VRF в наших зданиях многие люди не понимают эти термины и то, что они означают для их систем HVAC.

Продолжайте читать, чтобы узнать больше об этом инновационном варианте настройки системы охлаждения, который может подойти именно вам.

Что означают VRF и VRV?

Знаете ли вы, что VRV и VRF означают одно и то же? Это верно. VRV — это сокращение от «Переменный объем хладагента», а VRF — «Переменный расход хладагента». И оба они относятся к тому, как система HVAC использует хладагент.

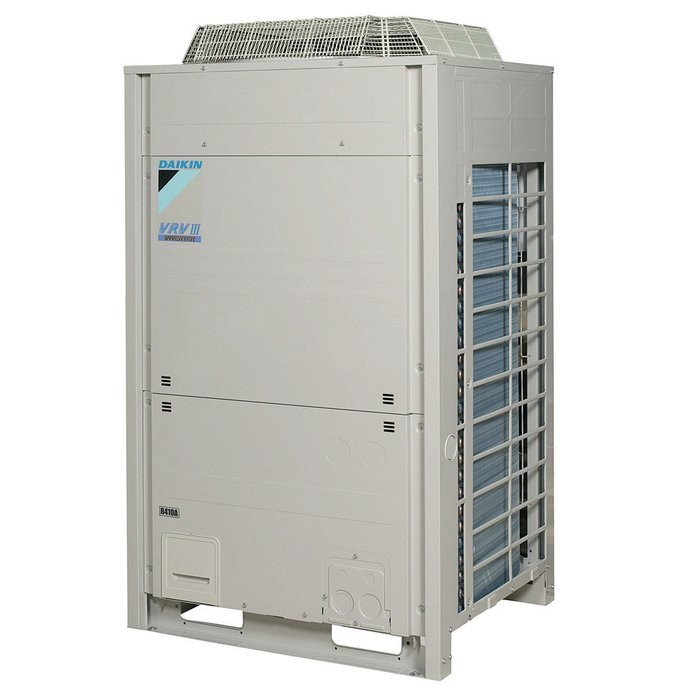

В 1980 году система VRV была первоначально разработана и защищена авторскими правами компанией Daikin, лидером отрасли в то время. А когда позже другие компании переняли ту же технологию, они назвали ее VRF для описания своей системы. С тех пор VRF является предпочтительной терминологией для описания типа системы HVAC.

Теперь, когда вы знаете, что означают VRV и VRF, пришло время выяснить, чем они отличаются от вашей существующей системы ОВКВ и почему вам следует инвестировать в технологии VRV/VRF, даже если ваша текущая система работает просто отлично!

Мы здесь, чтобы сказать вам, что есть лучший способ, и ваш комфорт заслуживает большего, чем просто «отлично».

Зачем инвестировать в технологию VRF/VRV?

Если вам нужна передовая, энергоэффективная, надежная и долговечная система кондиционирования воздуха, то блок VRF может подойти для вашего дома или офиса. Система VRF имеет четыре определяющие особенности.

• В системах VRF хладагент используется непосредственно для охлаждения воздуха. Однако в традиционной системе HVAC вода используется для охлаждения воздуха, а хладагент используется для охлаждения воды, а затем циркулирует по системе.
• VRF — это энергоэффективный способ охлаждения системы кондиционирования воздуха. Они используют инверторные компрессоры, которые имеют очень низкое энергопотребление и позволяют блоку потреблять столько энергии, сколько необходимо для частичного охлаждения системы.
Системы
• VRF поставляются с несколькими устройствами обработки воздуха, которые можно соединять вместе в соответствии с вашими потребностями в охлаждении/нагреве в рамках одного контура хладагента.
• Наконец, возможность модульного расширения с помощью систем VRF делает их привлекательным вариантом для растущих проектов.

Как работает VRF?

Блок кондиционирования воздуха VRF — это сверхэффективное высокотехнологичное устройство, которое учитывает внутреннюю и наружную температуру при работе для охлаждения вашего дома. Каждое устройство от разных производителей имеет свои собственные запрограммированные алгоритмы, но все они работают примерно одинаково по своей сути.

Блок VRF представляет собой инновационный тип системы кондиционирования воздуха. Когда вы устанавливаете определенную температуру в помещении, она учитывает температуру снаружи и рассчитывает, сколько энергии необходимо для поддержания микроклимата в помещении. И запускайте компрессор только с достаточным количеством энергии, чтобы удовлетворить требования к желаемой температуре в помещении. Эта особенность делает эти устройства более эффективными, чем традиционные системы.

Кроме того, если вы включите дополнительный блок VRF, система выполнит еще один расчет с учетом желаемой температуры, текущей температуры наружного воздуха, вклада дополнительного блока и температуры в помещении, чтобы ваш дом оставался комфортным и экономил деньги.

Блоки VRF легко собираются и могут без проблем расширить ваш проект. Благодаря своей модульной конструкции эта система идеально подходит для тех, кому нужно больше места или функциональности с их охлаждением.
