Краткая характеристика
Кабель ВВГ – один из самых известных типов проводников, использующийся для проведения электропроводки в помещениях, на электростанциях и промышленных объектах, в распределительных и осветительных приборах, а также в различных промышленных приборах и машинах.
Силовой кабель марки ВВГ служит для передачи и распределения электрической энергии на рабочем напряжении 660 и 1000 В с частотой 50 Гц.

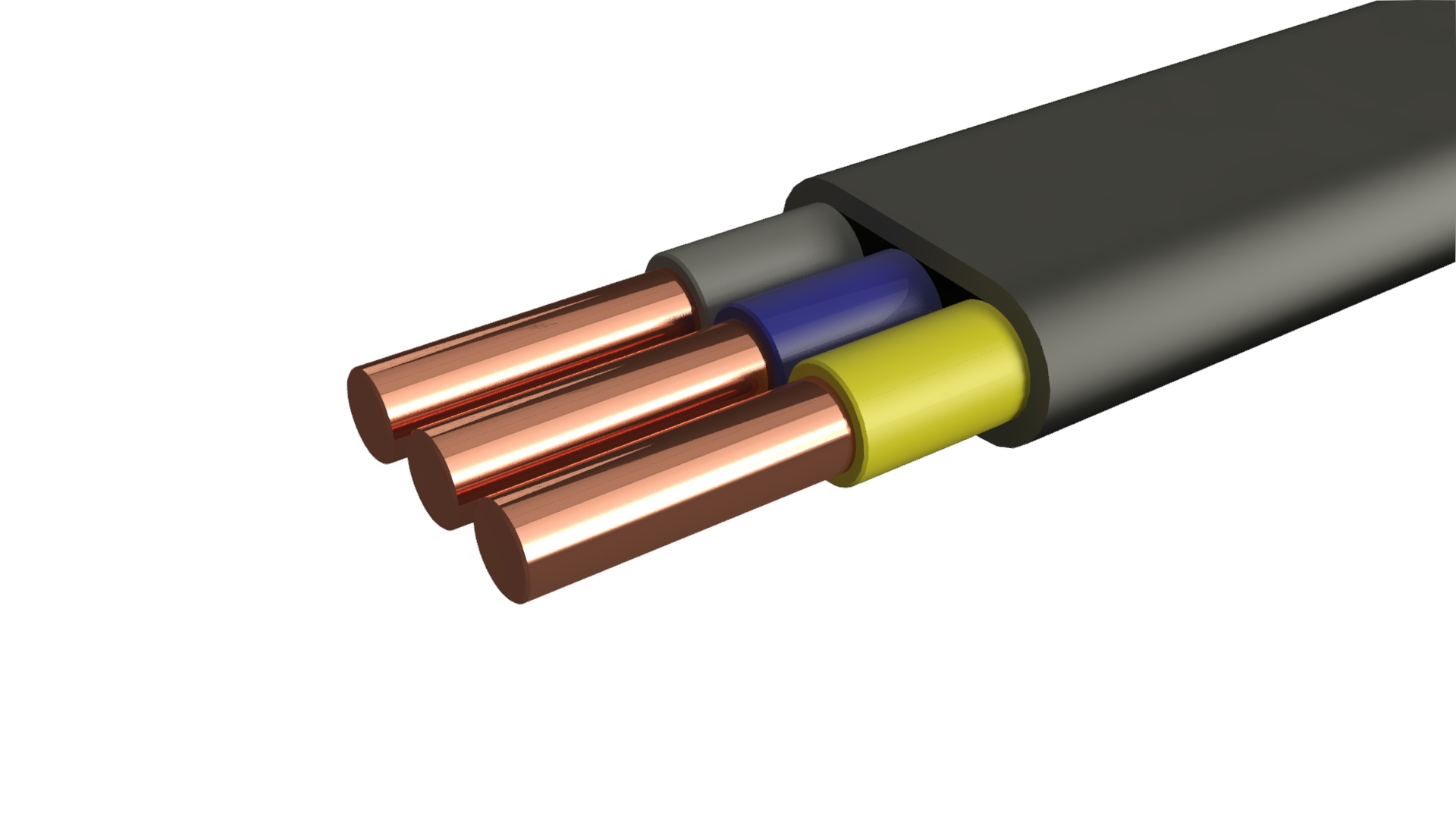

Конструкция
Существует два класса кабелей ВВГ — одножильные и многожильные. Многожильные кабели изготавливают с 2, 3, 4 и 5 жилами, с нулевой жилой или жилой заземления. Изоляция жил многожильного кабеля выполняется в различной расцветке, при этом для нулевых жил характерен голубой или светло-синий цвет изоляции, для жил заземления –зелёно-желтый.
Жилы кабеля ВВГ изготавливают из меди I или II класса скрутки (для сечений 16 мм2 и 25 мм2 применяется многопроволочная жила), изоляцию – из поливинилхлорида, общую поясную изоляционную оболочку — из ПВХ пластиката. Наружная оболочка устойчива к воздействию солнечного излучения и не распространяет горение.
Технические и эксплуатационные характеристики
Силовой кабель ВВГ предназначен для эксплуатации при температуре окружающей среды от — 50° С до + 50° С, относительной влажности воздуха до 98% ( при температуре + 35° С). Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С. Кабели ВВГ в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для марок с рабочим напряжением 660 В и 1000 В соответственно.
Прокладка и монтаж кабеля ВВГ без предварительного подогрева производится при температуре не ниже -15°С.
Минимально допустимый радиус изгиба при прокладке 10 Dн для одножильного кабеля и 7,5 Dн для многожильного (Dн — наружный диаметр кабеля)
Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 1,0 — 1,5 мм2 составляет не менее 12 МОм, с сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.
Гарантийный срок эксплуатации кабеля ВВГ — 5 лет, срок службы – 30 лет.
Сфера применения
Силовой кабель ВВГ с номинальным напряжением 0,66 кВ и 1 кВ применяется на электростанциях, в местных сетях, в промышленных, распределительных, осветительных устройствах, а также в качестве электропроводки в жилых и хозяйственных помещениях.
Изделие прокладывают в кабельных каналах, тоннелях, в помещениях, по стенам зданий и сооружений, на открытом воздухе. Не рекомендуется прокладка в земле.
Во всех этих случаях должна быть исключена возможность механического повреждения и больших растягивающих усилий.
21 июля 2009
МТД «Энергорегионкомплект»
Энергорегионкомплект
Все статьи
Кабель ВВГНГ: конструкция, маркировка, основные характеристики
Для подключения электрооборудования к сети питания до 1000 вольт, а также монтажа внутренних сетей бытовых и производственных помещений чаще всего применяют различные модификации кабеля ВВГ (например, исполнение ВВГнг). Такая востребованность объясняется его эксплуатационными и техническими характеристиками. Предлагаем подробно ознакомиться с данным видом кабельной продукции, узнать возможные варианты исполнения, их особенности и основные технические параметры. Начнем с особенностей конструкции.
Типовая конструкция
Кабель данного типа состоит из медных или алюминиевых токоведущих жил в количестве 1-5 штук (см. В на рис. 1). В зависимости от исполнения они могут быть монолитными или многожильными.
Каждую из жил покрывает изоляционная оболочка (С) на основе поливинилхлорида (далее ПВХ). В его состав добавлен специальный краситель, позволяющий идентифицировать провода в соответствии с цветовой маркировкой. Токоведущие части кабеля помещаются в общую ПВХ оболочку (А).
Данная конструкция является типовой для всех разновидностей, за исключением исполнения ВВГП и его модификаций, имеющих не круглую, а плоскую форму.

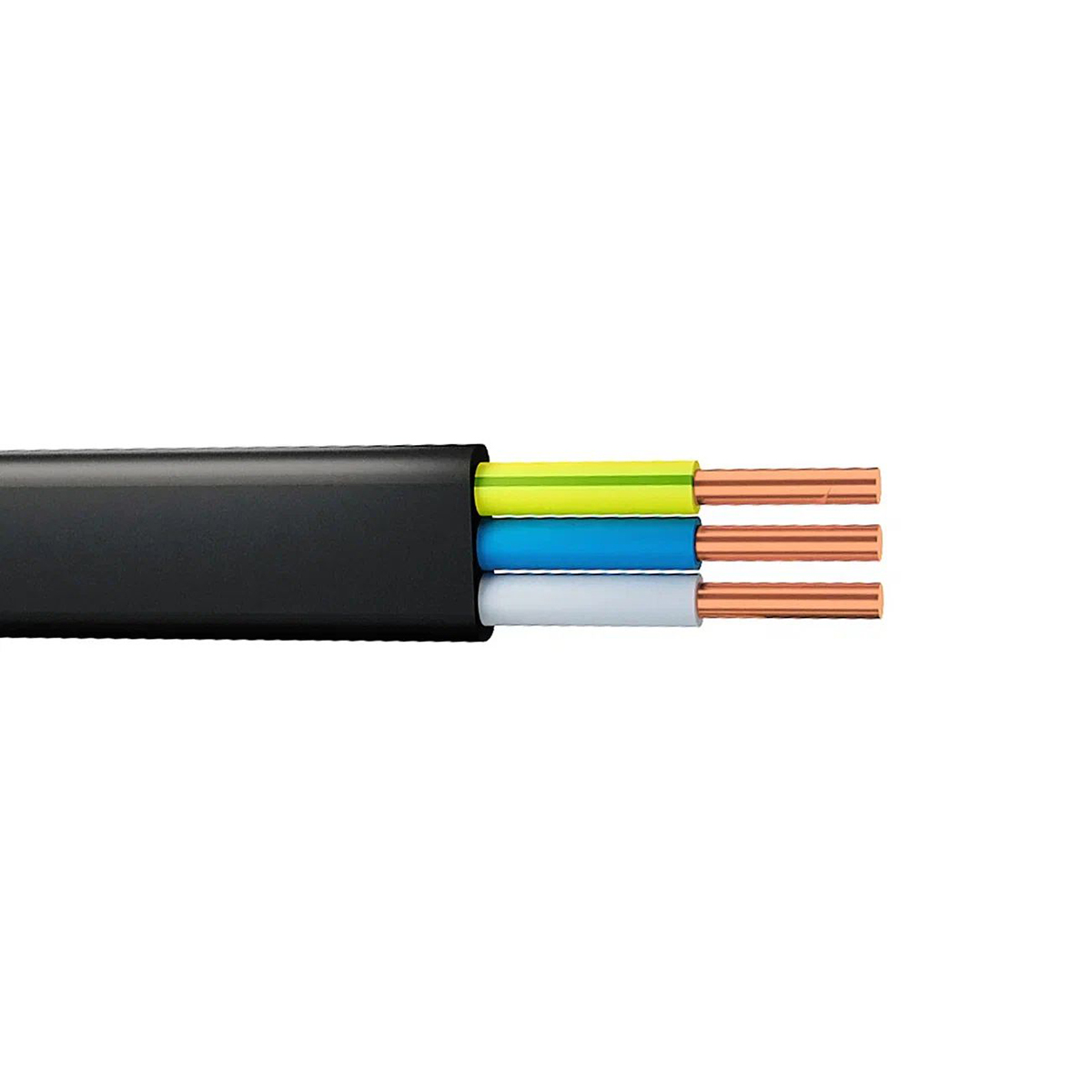

Кабель ВВГ-ПРасшифровка маркировки ВВГ и распространенных модификаций
Маркировка позволяет определить характеристики и свойства кабельной продукции, расшифровывается она следующим образом:
- Указывается на материал, из которого выполнение токоведущие элементы. Для алюминия принят символ «А», если проводники из меди, то обозначение отсутствует.
- Назначение кабеля, он может быть контрольным (имеется пометка «К») или силовым (обозначение отсутствует). Первые используются в цепях управления электрооборудования, вторые для его питания, соответственно, контрольные кабели рассчитаны на меньшую токовую нагрузку, собственно, этим и большим количеством жил отличается КВВГ от ВВГ.
Электрический кабель КВВГ производства завода Конкорд (г. Смоленск) - Материал изоляции токоведущих элементов, в нашем случае это символ «В», что указывает на использование ПВХ материалов.
- Символ, указывающий, из чего выполнено внешнее (общее) изоляционное покрытие. Буква «В» говорит о том, что используется ПВХ.
- Наличие или отсутствие защиты, в первом случае указывается «Б», это говорит, что кабель бронированный, во втором – «Г».
Электрический кабель КВВГ производства завода Конкорд (г. Смоленск)В базовом исполнении далее указывается количество токоведущих элементов и их сечение (выделено красным на рис. 4), при наличии жилы заземления меньшего сечения, она указывается отдельно, например: «3х10,0 + 1х6,0».
Пример маркировкиДалее указывается номинальное напряжение (на рисунке обведено зеленым – 0,66 кВ), после него ГОСТ и/или ТУ (отмечены желтым).
Маркировка различных исполнений
До параметра, указывающего количество и сечение жил, в маркировке могут присутствовать обозначения, указывающие на варианты исполнения, наиболее распространенные из них следующие:
- НГ – указывает на наличие в ПВХ изоляции специальных добавок, препятствующих распространению горения (иногда используется альтернативная маркировка — «fr») . Это исполнение отличается от базового типа тем, что при электромонтаже допускается групповая укладка.
- LS – в изоляции имеются добавки дымовыделение материала. Как правило, такое исполнение делается совместно с предыдущим, в таких случаях маркировка имеет вид нгls, lsfr или нгд. Силовой огнестойкий и бездымный кабель ВВГнгд производства Севкабель
- LSx – такое обозначение указывает на низкую токсичность выделений при возгорании. Обратим внимание, что для ВВГ добиться такого условия нереально, поскольку в качестве материала используется ПВХ, который в такой ситуации выделяет фосген и другие соединения хлора.
- HF – еще одно нереальное для ПВХ изоляции обозначение. Оно указывает на отсутствие галогенов (коррозионно-активных веществ) в дыме, выделяемом при возгорании, что откровенная ложь, поскольку в качестве материала изоляции используется поливилхлоридный пластикат.
- HFLTx – без комментариев, все сказано в двух предыдущих описаниях.
Это исполнение отличается от базового типа тем, что при электромонтаже допускается групповая укладка.По поводу трех последних исполнений необходимо дать краткое объяснение.
Согласно нормам ГОСТа 53315 при проектировании социальных объектов необходимо закладывать кабели, у которых низкий уровень LTx (токсичности при возгорании). Собственно, это и побудило проектировщиков выдумывать нереальное исполнение. Заметим, что в новом ГОСТе 53769, нет даже упоминания об индексе LTx.
Примеры распространенных модификаций и расшифровка их маркировки
Как уже упоминалось выше, чтобы узнать назначения и свойства кабеля, необходимо расшифровать его маркировку. Приведем для примера несколько распространенных модификаций:
- КВВГЭнг, исходя из маркировки, можно сказать, что это контрольный кабель (первый символ «К»). У него медными жилами (отсутствует символ «А»), тип изоляции ПВХ в негорючем исполнении («нг»), имеется экран (символ «Э»), негорючее исполнение. Не следует путать с ВВГЭнг, который является не контрольным, а силовым кабелем
- ПГВВП расшифровка: плоский гибкий провод с изоляцией и оболочкой из ПВХ и медными жилами.
- КСВВнг расшифровка: контрольный провод для систем сигнализации (символ «С») с ПВХ изоляцией и оболочкой в негорючем исполнении.
Не следует путать с ВВГЭнг, который является не контрольным, а силовым кабелемПеречень основных характеристик
Несмотря на широкую номенклатуру кабельной продукции и разницу между ее модификациями, существуют общие параметры, описывающие технические и эксплуатационные характеристики. В первую очередь к таковым относятся размеры:
- Количество токоведущих частей и их сечение (указывается в мм2). Это довольно важный параметр, информация о котором вносится в маркировку, например: 3х10, 4х1, 5х1 и т.д.
- Толщина общей изолирующей оболочки (мм).
- Толщина изоляции жил (мм).
- Ø токопроводящих элементов без изоляции (мм).
- Ø наружный (мм).
К электрическим характеристикам относятся: пропускная способность, удельное, а также индуктивное сопротивление.
При проектных и монтажных работах будет полезно знать такие свойства кабеля, как радиус изгиба (указывается в диаметрах) и массу (из расчета кг/км).
Что касается эксплуатационных характеристик, то к таковым относятся:
- Максимальная допустимая температура (краткосрочно и длительно).
- Диапазон температуры эксплуатации.
- Допустимая влажность и т.д.
Ниже приведена таблица с основными характеристиками различных марок медных трехжильных кабелей.
Таблица 1. Основные параметры трехжильных кабелей ВВГнг
| Число ТПЖ и их сечение (мм) | Толщина внешней изоляции (мм) | Толщина изоляции ТПЖ (мм) | Ø ТПЖ (мм) | Ø кабеля (мм) | RТПЖ (Ом/км) | Вес кабеля (кг/км) |
| 3х1,5 | 1,50 | 0,80 | 1,48 | 9,70 | 12,10 | 140,0 |
| 3х2,5 | 1,50 | 0,80 | 1,88 | 10,50 | 7,41 | 182,0 |
| 3х4,0 | 1,50 | 1,0 | 2,38 | 12,50 | 7,41 | 268,0 |
| 3х6,0 | 1,50 | 1,0 | 2,88 | 13,50 | 3,08 | 344,0 |
| 3х10,0 | 1,50 | 1,0 | 3,67 | 15,30 | 1,83 | 491,0 |
Способы монтажа
Рассмотрим четыре варианта укладки ВВГнг:
- Открытая укладка. Кабель данного типа допускается прокладывать открытым способом, при условии, что монтаж будет производиться на негорючую поверхность. Также разрешается монтаж на подвесных сооружениях, не допускающих растяжку или провисание. При данном способе монтажа, кабель необходимо поместить в металлорукав или трубу, для обеспечения дополнительной защиты.
Пример монтажа открытым способом (ВВГнг уложен в гофре)
Кабель данного типа допускается прокладывать открытым способом, при условии, что монтаж будет производиться на негорючую поверхность. Также разрешается монтаж на подвесных сооружениях, не допускающих растяжку или провисание. При данном способе монтажа, кабель необходимо поместить в металлорукав или трубу, для обеспечения дополнительной защиты.
Пример монтажа открытым способом (ВВГнг уложен в гофре)Обратим внимание, что данное требование обязательно, если поверхность горючая, например, деревянная.
- Укладка в кабеленесущие конструкции. Исходя их эксплуатационных условий, допускается групповая прокладка ВВГнг, значит, такой способ вполне допустим. Такой способ широко применяется при организации электросети в производственных помещениях. Монтаж ВВГнг в кабельном лотке
- Организация скрытой проводки. Данный способ широко применяется при организации электросетей в жилых и офисных помещениях. Как правильно произвести монтаж скрытой проводки, а также узнать все нюансы данного способа, можно на нашем сайте. Монтаж скрытой проводки
- Прокладка в земле. Согласно эксплуатационным характеристикам, ВВГнг не приспособлен для данного способа укладки. Это связано с тем, что кабель может получить механические повреждения. Чтобы обойти такое ограничение нужно поместить его в трубу или тоннель или организовать другой приемлемый способ защиты.
Монтаж скрытой проводкиКак выбрать кабель?
Тип и характеристики указываются в проектной документации. Если таковой нет, необходимо определиться с количеством жил, их число зависит от схемы питания подключаемого оборудования. Далее следует выбрать сечение ТПЖ с учетом подключаемой нагрузки. Подробную информацию о таких расчетах можно найти на страницах нашего сайта.
Соединительные муфты наконечникиЧасто возникает вопрос выбора между одножильными и многопроволочными (многожильными) ТПЖ. Последние обладают большей гибкостью, ими, безусловно, лучше и удобней прокладывать проводку. Но концы такого провода необходимо обязательно лудить или опрессовывать специальными наконечниками.
В моножильных кабелях опрессовка или лужение концов не обязательна, но такие проводники более жесткие, что может несколько осложнять монтаж, помимо этого они критичны к многократным изгибам.
Вопрос о материале ТПЖ можно даже не поднимать. Необходимо приобретать медь, ее электрические и механические свойства значительно превосходят алюминий.
Перед тем как определиться с изготовителем, желательно на тематических сайтах и форума ознакомиться с рейтингом производителей, где представлены лучшие из них. Советуем посетить несколько ресурсов, поскольку накрутку рейтинга и черный пиар никто не отменял.
К каждой бухте кабеля должен прилагаться паспорт с указанием технических параметров, а также другая сопутствующая документация.
При покупке обязательной проверяйте наличие сертификата соответствия. Если приобретается кабель ВВГнг, то необходимо еще проверить пожарный сертификат.
Есть ли альтернатива?
Нередко в качестве замены ВВГнг предлагают кабель НУМ (NYM), как аналог, изготовленный по европейской технологии.
Его основное отличие наличие заполнителя. Ниже представлена таблица со сравнительными характеристиками этой кабельной продукции.
Как видно из таблицы NYM уступает по границам диапазона эксплуатации и тем, что его нельзя прокладывать группой. Заметим, что последнее легко исправляется при выборе кабеля NYP LS. С другой стороны у данного типа срок эксплуатации превосходит отечественные кабели на 10 лет. Что касается стоимости, то она также выше.
Если выбор сделан в сторону NYМ, то следует учесть, что лучше приобретать импортную продукцию, поскольку российские производители предпочитают придерживаться отечественных ТУ, а не VDE стандарта. Такой подход отражается на качестве, в результате продукция практически не имеет преимуществ перед ВВГнг, хотя и стоит дороже.
ВВГ, ВВГнг, ВВГнгд — Европан
ТУ У 27.3-39543889-005:2019; ДСТУ 60502-1:2009
- ВВГ, ВВГнг, ВВГнгд — кабели силовые с медными жилами, изоляцией и оболочкой из ПВХ.
- Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.
- Применяются при прокладке в блоках, на специализированных кабельно-лотковых системах, могут применяться в производственных помещениях, распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки.
- Для укладки в землю требуется специальная защита.
Минимальный срок службы 30 лет
Гарантийный срок службы 5 лет
Минимальный радиус изгиба Одножильный кабель: 10 x внешний диаметр
Многожильный кабель: 7,5 x внешний диаметр
Диапазон температур установка: не ниже -15°С
эксплуатация: от -50°С до +50°С
Расшифровка кабелей ВВГ, ВВГнг, ВВГнгд
Отсутствие в маркировке буквы А означает, что жила медная;
В – изоляция ПВХ;
В – оболочка из поливинилхлоридного пластиката;
G – без брони;
« нг » – не поддерживает горение;
«ngd» – не поддерживает горение, с пониженным дымо- и газовыделением.
Конструкция
| Токопроводящие жилы: медные однопроволочные или многопроволочные 1-го или 2-го класса гибкости (класс 1 и 2 ДСТУ EN 60228) |
| Изоляция: ПВХ компаунд |
| Броня: нет |
| Номинальное напряжение, кВ | ||
|---|---|---|
| 0,66 | 1 | |
| Количество проводников | Номинальное сечение основных жил, мм 2 | |
| 1 | 1,5 — 50 | 1,5 — 1000 |
| 2, 3, 4 | 1,5 — 50 | 1,5 — 300 |
| 5 | 1,5 — 50 | 1,5 — 240 |
Пожарная безопасность
- Национальные стандарты Украины 4809:2007
- ВВГ — ПБ 1XXXXXXXXX
- ВВГнг — ПБ 12XXXXXXX
- ВВГнгд — ПБ 122111ХХХ
Подробное описание
Кабель ВВГ — один из самых известных силовых кабелей.
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.
Применяется для прокладки в блоках, на специализированных системах кабельных лотков, в производственных помещениях и помещениях с повышенной коррозионной активностью. Также используется для распределительных и осветительных приборов, а также для наружной установки. Кабель ВВГ особенно популярен при прокладке электропроводки в обычных жилых домах и административных учреждениях. Медные жилы более пластичны, чем алюминиевые, не рвутся из-за частых изгибов, контакты надежнее, электропроводность выше. Благодаря этому медный провод выдерживает более высокие нагрузки, чем алюминиевый при том же сечении. Кабель ВВГ имеет чрезвычайно широкий спектр применения, и только из-за отсутствия брони прокладывать его в земле нецелесообразно. При необходимости возможна укладка в землю с применением специальной защиты.
Высокое качество и широкий выбор типоразмеров маркировки этого кабеля обуславливают его высокий спрос.
Есть версии этого кабеля – ВВГнг и ВВГнгд. Индекс «нг» означает, что кабель негорючий, а «нгд» означает, что оболочка кабеля изготовлена из негорючего ПВХ с пониженным выделением токсичных веществ. Это особенно важно в местах с высоким риском возгорания, в сухих условиях и при высоких температурах. ВВГнг часто применяют в деревянных постройках, гипсокартонных конструкциях, парящих потолках, ванных комнатах,
бани и сауны. ВВГнгд популярен для прокладки в квартирах и домах, кинотеатрах, торговых центрах и других общественных местах, на трансформаторных подстанциях, распределительных щитах и других объектах с повышенными требованиями пожарной безопасности.
Конструкция Конструкция ВВГ выполняется на основе медных однопроволочных или многопроволочных жил (класс 1, 2 ДСТУ EN 60228). Класс гибкости жил зависит от их сечения и не предусматривает использование данной марки кабеля во временной проводке и несущих, которые подвергаются частым изгибам, приводящим к обрывам проводов.
Количество жил варьируется от 1 до 5, сечением от 1,5 мм 2 до 1000 мм 2 для одножильного кабеля и от 1,5 мм 2 до 300 мм 2 для многожильного кабеля.
Кабели ВВГ, ВВГнг, ВВГнгд предназначены для эксплуатации в стационарном состоянии при температуре окружающего воздуха от минус 50 °С до плюс 50 °С, относительной влажности воздуха до 98 % при температуре не выше +35 °С, в том числе для прокладки на открытом воздухе. Монтаж без предварительного подогрева кабеля допускается при температуре не ниже минус 15 °С.
Допустимый радиус изгиба для многожильных кабелей составляет 7,5 наружных диаметров кабеля, а для одножильных кабелей — 10 наружных диаметров кабеля.
Длительно допустимая температура нагрева жилы при эксплуатации 70 °С, предельно допустимая температура при токах короткого замыкания 160 °С, допустимый нагрев жил кабеля в аварийном режиме не более 80 °С.
Срок службы ВВГ, ВВГнг, ВВГнгд не менее 30 лет, гарантийный срок службы 5 лет.
На сайте ООО «ЕВРОПАН» представлен широкий ассортимент кабелей ВВГ, ВВГЭ, ВВГз высокого качества, сертифицированных в соответствии с законодательством Украины. С помощью сайта или по телефону вы можете выбрать и заказать кабель нужного размера этикетки со склада и под заказ, по оптовым ценам с быстрой доставкой в любой регион Украины, а также страны СНГ. Наши специалисты готовы ответить на все ваши вопросы, проконсультировать по ценам и техническим характеристикам, а также оказать помощь в подборе проводника с учетом мощности нагрузки.
Подробнее
Допустимые токи короткого замыкания кабелей
Номинальное сечение жилы, мм² | Допустимый ток односекундного короткого замыкания кабелей, кА | Номинальное сечение жилы, мм² | Допустимый ток односекундного короткого замыкания кабелей, кА |
| 1,5 | 0,17 | 120 | 13,21 |
| 2,5 | 0,27 | 150 | 16,30 |
| 4,0 | 0,43 | 185 | 20,39 |
| 6,0 | 0,65 | 240 | 26,80 |
| 10 | 1,09 | 300 | 33,49 |
| 16 | 1,74 | 400 | 39,60 |
| 25 | 2,78 | 500 | 49,50 |
| 35 | 3,86 | 625 | 62,37 |
| 50 | 5,23 | 800 | 79,20 |
| 70 | 7,54 | 1000 | 99,0 |
| 95 | 10,48 | – | – |
Номенклатура и массогабаритные характеристики
- ВВГ
- ВВГнг
- ВВГнгд
Авторизованный дистрибьютор завода
ВВГ 5×10 | Lietkabelis
Выберите спецификацию
| Количество жил: | 3 ядра4 ядра5 ядер |
Выберите сечение, мм²:
Кабель предназначен для стационарных электроустановок, прокладки кабеля в каналах электропроводки, для прокладки во влажных и сухих помещениях, а также для прокладки ввода электропитания.
Одножильный проводник с поливинилхлоридной изоляцией изготовлен из отожженной медной проволоки.
Многожильные изолированные жилы с оболочкой из ПВХ.
Кабель пригоден для прокладки в земле.
Дополнительная информация
Кабель полностью соответствует Директиве ЕС 2011/65/ES об ограничении использования некоторых опасных веществ в электрическом и электронном оборудовании.
Кабель полностью соответствует требованиям Директивы ЕС 2006/95/EB для низкого напряжения.
Кабель соответствует Регламенту (ЕС) № 305/2011 Европейского парламента и Совета.
Класс реакции на огонь Eca . DoP (Декларация о характеристиках LK-DoP 01/002/EN)
| Техническая дата | |
|---|---|
| Сопротивление проводника при +20°C | по ГОСТ 22483-77 |
| Рабочая температура проводника, макс. | +70°C (при нормальных условиях) + 160°C (в случае короткого замыкания |
| Тепловой удар | 1 ч при +150°C |
| Номинальное напряжение U/U 0 | 660 В |
| Испытание высоким напряжением, кВ | 2 кВ |
| Минимальный радиус изгиба | > 5-кратный диаметр кабеля |
| Рабочие температуры | Монтаж -5°C — +40°C Эксплуатация -30°C — +70°C |
| Распространение пламени | Испытание пламенем в соответствии с LST EN 60332-1-2 |
| Строительство | |
|---|---|
| Проводники | Медь твердая отожженная 1 класса по ГОСТ 22483-77 |
| Изоляция | Изоляционная ПВХ-масса типа TI 1 в соответствии с LST EN 50363-3 |
| Количество ядер | 5 |
| Площадь поперечного сечения жил, мм² | 10 |
| Габаритный диаметр тросов, мм | 17,63 |
| Радиальная толщина изоляции, мм | 0,9 |
| Радиальная толщина оболочки, мм | 1,7 |
Кабель ок. | |
