Выход вентиляции в частном доме: Вентиляция в частном доме: какую систему выбрать

Упаковка

Упаковка колпака D110 – 15 шт. в картонной коробке, колпака D160 – 6 шт. в коробке.

Инструкция по монтажу

RAL 5005 синий

RAL 6020 зеленый

RAL 7015 серый

RAL 3009 красный

RAL 9005 черный

RAL 8017 коричневый

RAL 3005 Красное вино

RAL 9022 серебристый

POLIVENT проходной элемент для битумной кровли для вентиляции внутренних помещений

POLIVENT проходной элемент для битумной кровли для вентиляции внутренних помещений

Назначение изделия

Проходной элемент служит основанием для монтажа вентиляционного или канализационного выходов на кровлях из гибкой черепицы. На верхней и нижней поверхности имеет систему борозд, направленную на более жесткое сцепление через мастику с соприкасающимися материалами.

Рекомендация по установке

Проходной элемент фиксируется к кровле непоредственно в момент укладки гибкой черепицы.

Цветовые решения (галерея)

Характеристики

Размер проходного отверстия 250*160 мм;
Размер основания 570*480 мм.

Упаковка
Кол-во в упаковке – 5 шт.в картонной коробке

Инструкция по монтажу

RAL 5005 синий

RAL 6020 зеленый

RAL 7015 серый

RAL 3009 красный

RAL 9005 черный

RAL 8017 коричневый

RAL 3005 Красное вино

POLIVENT проходной элемент SKAT для фальцевой и готовой кровли из битумной черепицы

POLIVENT проходной элемент SKAT для фальцевой и готовой кровли из битумной черепицы

Назначение изделия

Служит основанием для монтажа вентиляционного или канализационного выходов.

Цветовые решения (галерея)

Характеристики

Размер проходного отверстия 250*160 мм

Упаковка
Кол-во в упаковке – 16 шт. в картонной коробке, цветные саморезы в комплекте.

Инструкция по монтажу

RAL 5005 синий

RAL 6020 зеленый

RAL 7015 серый

RAL 3009 красный

RAL 9005 черный

RAL 8017 коричневый

RAL 3005 Красное вино

RAL 9022 серебристый

POLIVENT проходной элемент SKAT для металлочерепицы Monterrey

POLIVENT проходной элемент SKAT для металлочерепицы Monterrey

Назначение изделия

Служит основанием для монтажа вентиляционного или канализационного выходов.  Устанавливается на металлочерепицу с профилем Monterrey непосредственно на готовую кровлю.
Отлично подходит для кровель с применением металлочерепицы производства «ГрандЛайн»,  «МеталлПрофиль», «МеталлКомплект».
Имеет на нижней поверхности уплотнитель из специальной долгостареющей резины, который обеспечивает при фиксации Проходного элемента к крыше саморезами стопроцентную герметичность соединения с кровлей.

Цветовые решения (галерея)

Характеристики

Размер проходного отверстия 250*160 мм

Упаковка

Кол-во в упаковке – 16 шт. в картонной коробке, цветные саморезы в комплекте.

Инструкция по монтажу

RAL 6020 зеленый

RAL 7015 серый

RAL 3009 красный

RAL 9005 черный

RAL 8017 коричневый

RAL 3005 Красное вино

RAL 9022 серебристый

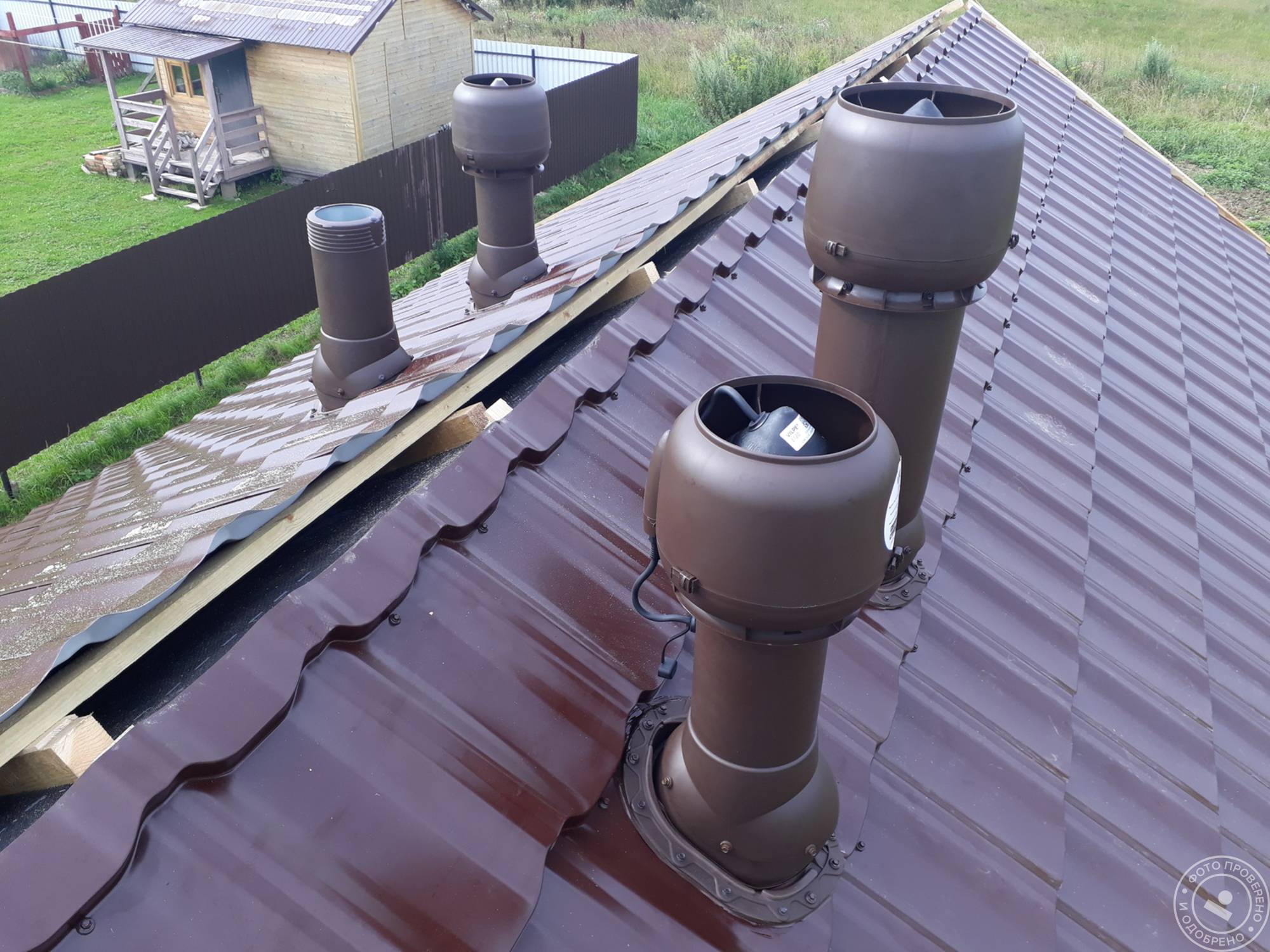

Вентиляция в частном доме. Фото элементов в комплекте.

Полезные советы от POLIVENT

• Выход кухонной вентиляции рекомендуем оснащать колпаком POLIVENT, для предотвращения попадания внутрь воды.
• Выход канализации оснащать колпаком не рекомендуем, т.к. намерзание конденсата внутри него приводит к ухудшению вентиляции, а попадание воды в канализацию не критично.
• Для соединения с канализационным стояком или кухонной вытяжкой используйте подходящие по диаметру систему патрубков и соединительных муфт.
• Если принято решение использовать колпак подберите правильный.
• Подберите правильный для вашей кровли проходной элемент.
• Любой вентиляционный выход для вентиляции в частном доме POLIVENT соединяется с любым проходным элементом POLIVENT.
• Посадочная юбка снизу позволяет за счет скольжения на проходном элементе при монтаже зафиксировать вентиляционный выход POLIVENT строго вертикально независимо от уклона крыши.
• Вентиляционные выходы POLIVENT имеют в комплекте саморезы для фиксации к проходным элементам.

Вентиляция в частном доме должна присутствовать обязательно. Она выводит неприятные запахи и способствует поддержанию свежего воздуха внутри жилого помещения!

Представительства

Беларусь, Украина , Калининградская обл. , Россия

Вывод вентиляции через стену в частном доме. Требования к вытяжке в частном доме

Содержание

1. Вывод вентиляции через стену в частном доме. Требования к вытяжке в частном доме
2. Кухонная вытяжка в частном доме через потолок. Нормы и требования к кухонным вытяжным системам
3. Вентиляция через стену или крышу? Методики расчетов параметров вентиляции
4. Вентиляция санузла через стену. Тонкости сооружения вытяжной вентиляции в стене
5. Приточная вентиляция в доме. Виды и особенности
6. Как сделать вентиляцию в уже построенном частном доме. Естественная

Вывод вентиляции через стену в частном доме. Требования к вытяжке в частном доме

Вентиляция в частном доме может быть организована тремя способами:

• Естественная – открытая дверь, форточки, вентиляционный канал.
• Принудительная – с использованием вентиляторов и вытяжек, которые активируют выход отработанного воздуха.
• Комбинированная, совмещающая оба варианта.

Отводится воздух через стену или через крышу.

Достаточно эффективно работает система проветривания, совмещающая в себе приточную и вытяжную вентиляции. Суть ее проста: через приточный клапан воздух с улицы проникает в помещение, нагреваясь – поднимается и выходит на улицу через отверстие канала или трубы.

Однако летом такая система не работает, поскольку в помещении обычно прохладнее, чем на улице. Поэтому для комфортного микроклимата без вытяжки все равно не обойтись.

Государственными стандартами предусмотрены требования к размещению вытяжки над плитой:

• Расстояние от газовой плиты до вытяжного зонта 55-56 см для встраиваемой вытяжки и 75-85 см для подвесной.
• Для электроплит соответственно 35-45 см и 65-75 см.

Если на кухне газовая плита, то необходимо, чтобы удалялось не менее ста кубометров воздуха в час, если электрическая – не менее 60-ти.

Основные требования по организации вентиляции такие:

• При газовом оборудовании должно быть два вентиляционных канала – вытяжной зонт и естественная тяга.
• Минимальное сечение канала – 125 мм.
• Вытяжные каналы не должны пересекаться между собой и другими каналами, по которым идет воздух.
• От потолка до решеток вентиляции должно быть не больше 100 мм.

Кухонная вытяжка в частном доме через потолок. Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Важно! Гофротруба соединяет вытяжку с вентиляционной шахтой, поэтому ее диаметр не должен быть меньше воздуховода на самом агрегате.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

1. В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
2. Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия). Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
3. Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
4. Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ. Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Помните! Эффективность вытяжки зависит не только от мощности двигателя, но и от диаметра вентканала.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

На заметку . Когда вентилятор работает на средней или малой скорости, производительность вытяжки увеличивается.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

К сведению. Уровень шума в соответствии со СНиП не должен превышать 55-60 дБ.

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Вентиляция через стену или крышу? Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.

  Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.

• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.

  Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Вентиляция санузла через стену. Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.

Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.

Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку – с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

• М – необходимая мощность вентилятора;
• О – объем помещения, в котором будет установлено устройство;
• В – повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.

Этот показатель должен составлять:

• для отдельного туалета – 8;
• для кухни – 15;

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

Источник: https://interer-stil.ru-land.com/novosti/ventilyaciya-doma-cherez-kryshu-ili-stenu-organizaciya-ventilyacii-s-vyhodom-v-stenu

Приточная вентиляция в доме. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов — установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов — применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал — это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Источник: https://interer-stil.ru-land.com/stati/ventilyaciya-v-chastnom-dome-s-vyhodom-v-stenu-ventilyaciya-v-chastnom-dome

Как сделать вентиляцию в уже построенном частном доме. Естественная

Естественная вентиляция в частном доме работает за счет подачи свежего воздуха через окна, двери, стены и т. д. Вытяжка воздуха в такой вентиляции также проста.

Свежий воздух подталкивает вытяжной воздух вверх, который, в свою очередь, поступает в систему воздуховодов и покидает дом. Это происходит из-за разницы температур. Такой способ вентиляции комнаты лучше всего подходит для дома.

Во время его строительства в частном доме очень легко сделать естественную вентиляцию. Достаточно создать качественный, хорошо продуманный дизайн и произвести точные расчеты. Для этого достаточно минимальных теоретических знаний. Установка может быть легко выполнена с помощью обычных инструментов.

Как и любая инженерная система, природное разнообразие не лишено своих недостатков, но имеет и сильные преимущества. Чтобы удостовериться, стоит сравнить список “за” со списком “против”.

Положительно:

1. Простая и недорогая установка. Это самый дешевый вариант для стабильного воздухообмена.
2. Низкие эксплуатационные расходы. При отсутствии механического оборудования в системе требуется только периодическая очистка.
3. Энергетическая независимость. Не потребляет электроэнергию, за исключением установки дополнительного электрооборудования.
4. Чрезвычайно тихая работа. Характеризуется сниженным шумоизлучением.
5. Инженерная гибкость. Вентиляционная система может быть дооснащена различными устройствами. Мощность системы может быть отрегулирована.

Отрицательно:

1. Нестабильность трещины. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
2. Формирование тяги. Зимой сильные сквозняки могут не только вызывать дискомфорт у жильцов дома из-за сквозняков, но и значительно увеличивать теплопотери. Следовательно, увеличились расходы на отопление помещения. Стоит отметить, что существуют различные пути решения этой проблемы.

Любой желающий может организовать систему естественной вентиляции в частном доме. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.

Источник: https://interer-stil.ru-land.com/novosti/ventilyaciya-doma-cherez-kryshu-ili-stenu-organizaciya-ventilyacii-s-vyhodom-v-stenu

как сделать вентиляцию через фронтоны и мансарды

Каждому хозяину хочется, чтобы только что отремонтированный или надстроенный чердак стал одним из его любимых мест в доме, не так ли? Однако в этой комнате может быть слишком жарко летом и холодно зимой. Воздух может застаиваться, приобретать затхлый запах, а внутренняя отделка поражаться плесенью.

Причиной таких досадных явлений является неэффективная чердачная вентиляция в частном доме, плохо спроектированная при строительстве. Мы расскажем, как это лучше оформить. Мы поможем найти ошибки в вашей системе и предложим несколько вариантов проверенных решений.

В нашей статье вы найдете подробное описание причин и последствий неправильно организованной или малопроизводительной вентиляции. Вы узнаете, как лучше всего обеспечить стабильный воздухообмен. Вы поймете, из каких компонентов состоит идеальная вентиляция.

Содержание статьи:

• Виды и назначение вентиляции чердака
• Вентиляция чердака
  • Организация приточной вентиляции
  • Вытяжка через фронтон
• Вентиляционный выход через крышу
• Холодный воздухообмен чердака
• Правильно устроенная крыша чердака
• Выводы и полезное видео по теме

Виды и назначение вентиляции чердака

нестандартный формы и планировки, ведь существует множество решений как формы крыши, так и обустройства под ней. Вентиляция в каждом конкретном варианте разная, как и температурный режим и возможность вывода коммуникаций.

Наиболее распространенной и приемлемой по техническим требованиям компоновкой является ломаная двускатная крыша. Под ним помещение правильной квадратной или прямоугольной формы и три холодных треугольных сегмента мансарды.

Вариантов обустройства чердачного помещения множество. Иногда все пространство под крышей делают жилым, оставляя открытыми ригели и внутреннюю обрешетку скатов. Комната просторная и воздушная, но сложнее обустроить

Жилая площадь, чердаки, обшивка фронтона и кровля также нуждаются в вентиляции.

Для его организации используются:

• Металлические, пластмассовые или гофрированные трубы и переходы для вентиляционных каналов;
• Слуховые окна, встроенные в скаты и фронтоны;
• Вентиляторы подвесные, канальные и крышные;
• Дефлекторы, устанавливаемые на аэраторы и вентиляционные трубы;
• Аэраторы линейные и точечные;
• Софиты, обеспечивающие приток в чердачное пространство и слои кровельной системы.
• Вентиляционные зазоры между слоями кровельного пирога.

Циркуляция воздуха в жилом чердаке особенно важна, так как в этом помещении возможны перепады температур и повышенная влажность.

Может быть организован по тому же принципу, что и в любом другом помещении, или как на нежилом чердаке. Выбор схемы зависит от назначения мансарды: для постоянного или периодического проживания, а также от ее планировки.

Даже при хорошей вентиляции жилого помещения на стенах и потолке может появиться плесень. Причиной этого является застой влажного воздуха в холодных чердачных треугольниках, отделяющих стены и потолок от скатов крыши.

Как правило, проще и дешевле всего организовать их вентиляцию, но об этом нужно помнить еще до того, как конструкции и отделка поразятся черной плесенью.

Кровельная вентиляция заключается в циркуляции воздуха внутри кровельного пирога, от свесов к коньку. Он убирает испарения и конденсат, а также нормализует температуру под крышей, которая по нормам может превышать уличный максимум на 4 градуса.

Для вентиляции не нужно отказываться от зашивки кровли — есть специальные перфорированные решетки — прожекторы, а в готовую зашивку можно врезать отрезки решетки, но лучше оставлять зазоры между вентиляционными планками

Обеспечивает сохранность древесины в каркасе крыши и металлического кровельного материала, предотвращает появление очагов ржавчины и гниения.

Кроме того, благодаря вентиляции выравнивается давление воздуха под крышей и над ней при сильном ветре. За счет этого значительно снижается подъемная сила, отрывающая крышу. Вентилируемый фасад также обеспечивает сохранность материала обрешетки и утеплителя под обшивкой.

Вентиляция чердачного помещения

Непосредственная жилая площадь чердака нуждается в регулярном и качественном проветривании, особенно если это место постоянного проживания, а не загородный дом. Интенсивность воздухообмена для помещения составляет 2–3-кратное полное обновление воздуха в час, но при наличии под крышей санузла или кухни коэффициент умножения возрастает до 8–12.

Для нормального функционирования вентиляции необходимо обеспечить пути притока и выброса воздуха, примерно равные по пропускной способности. На чердаке, как правило, нужно позаботиться не только о выбросе отработанного воздуха, но и о притоке свежего – открытой лестницы будет недостаточно.

Кроме того, следует учесть, что длина воздуховода, выведенного через крышу, меньше, чем у вентиляции 1 этажа, и поэтому естественная тяга значительно ниже.

Организация приточной вентиляции

Даже самая мощная вытяжка не сможет эффективно работать, если свежему воздуху неоткуда взяться. Для этого на чердаке необходимо предусмотреть отверстия, через которые может свободно проникать свежая порция с улицы.

Источниками притока могут быть мансардные окна или мансардные окна в откосах, вентиляционные окна, расположенные в противоположных фронтонах или обычные решетчатые проемы, и приточные стеновые клапаны. Для регулировки потока их можно оснастить диффузорами.

Для продуктивной вентиляции чердачного помещения лучше использовать бризер. Включает в себя воздушный фильтр, москитную сетку, подогрев, позволяют регулировать подачу воздуха или полностью отключать его, менять направление потока в помещении

Элементарное устройство приточной вентиляции выглядит как круглая решетка, врезанная в стены через трубу. Они используются там, где вентиляция через окна невозможна или недостаточна.

Воздух засасывается в клапан естественным путем, за счет перепада давления, проходит через конструкцию, поглощающую шум потока, и подается в помещение. Существуют универсальные приточно-вытяжные клапаны, пропускающие воздух в обоих направлениях.

Приточный клапан со встроенным вентилятором необходим для создания принудительной подачи свежего воздуха. Это особенно удобно и эффективно для мансард сложной геометрической формы. Благодаря ему в помещении будет создаваться давление, которое будет самостоятельно вытеснять отработанный воздух, не оставляя застойных зон.

Как правило, вентиляционные модели устанавливаются прямо над батареей, чтобы поступающий воздух мог сразу нагреваться. Кроме того, не устанавливайте приточные отверстия слишком высоко, иначе воздух будет циркулировать только под потолком.

Установить приточный клапан своими руками не сложно, главное правильно выбрать место и найти или взять в аренду бур с алмазной коронкой для мобильной буровой установки или аналогичную насадку для бура

Мансардные окна представляют собой вентиляционные отверстия, закрытые глухими или распашными створками с остеклением или решетками, жалюзи. Роль слуховых могут выполнять и обычные окна со стеклопакетами, если их регулярно приоткрывать или оборудовать вентиляционными клапанами.

Проще всего прорезать окна во фронтонах, и в небольших и средних домах с двускатными крышами обычно так и поступают. Тогда воздух циркулирует непосредственно между двумя фронтонами, а удаляется вентиляцией через потолок.

Однако не всякая конструкция крыши предполагает наличие фронтонов, а при большой площади помещения окон только по торцам будет недостаточно. В этом случае в крышу вставляются мансардные окна или строятся мансардные окна.

Панорамные окна врезаются прямо в скат, под углом, продолжая плоскость крыши. Дают много света, могут быть установлены в уже собранную крышу, не разбирая ее. Такие окна хорошо вписываются в экстерьер любого стиля, а их относительно высокая стоимость компенсируется отсутствием затрат на дополнительные конструкции крыши.

Несмотря на то, что это самое популярное решение, у него есть недостатки: мансардные окна склонны к протечкам, особенно бюджетные варианты или при неправильной установке.

Открывать панорамные окна для проветривания может быть неудобно из-за высокого расположения, а в дождливую погоду проветриться не получится

Кроме того, для проветривания можно использовать зенитные фонари. Правда, это возможно, если они оснащены открывающимися фрамугами. Эти конструкции послужат не только для улучшения естественного освещения, но и для отвода бытовых испарений, дыма, отработанного воздуха.

Мансардные окна — это небольшие уступы — «домики» на крыше для установки обычных, вертикальных окон. Такие «кукушки» делают крышу красивее и увеличивают внутреннее пространство, к тому же на мансарду добавляется стандартное окно с подоконником.

Сама слуховая мансарда может быть различной формы и конфигурации:

• Треугольная — с двускатной крышей под углом 64 градуса, спускающейся к основной кровле. Это выглядит наиболее органично в большинстве случаев.
• Квадратный — с двумя вертикальными стенами и односкатной крышей, наиболее прост в строительстве и позволяет установить прямоугольное окно. А также с небольшими вертикальными стенами и двускатной крышей – в таких постройках бывает сложно гидроизолировать стыки стен и основной кровли;
• Арочный — с закругленной крышей. Один из самых сложных в обустройстве, но на скругленной крыше с мягкой кровлей хорошо смотрится только этот вариант.

Также вентиляцию обеспечит антидормер. — окно «утопленное» в крышу. Такая конструкция дешевле, но для установки используется внутреннее, а не наружное пространство. Особенно популярны в крышах с большим уклоном — например, ломаные.

В мансардных окнах чаще всего устанавливают стеклопакеты, которые помимо проветривания будут обеспечивать освещение и возможность выхода на крышу.

При необходимости можно зашить стену фронтона слухового окна и установить решетчатое слуховое окно, через которое будет поступать только воздух

Устройство слухового окна — лучшее решение для мансарды большой площади или под мансардой крыша. Однако их нельзя устанавливать на пологих склонах, с уклоном менее 35 ⁰ . Также нежелательно направлять окна на север – будет темно и холодно.

Если говорить о размерах и отступах, то не рекомендуют использовать окна меньше 120×80см. Также не стоит устанавливать их ниже 1м от пола веранды или ближе 80см друг от друга. Чтобы вентиляция была эффективной, окна, а точнее их открывающиеся части, должны находиться на расстоянии 80 – 100см от потолка или крыши.

Расставить створки в мансардном окне необходимо на стадии проектирования и кровли. Составляя план крыши, пересчитайте общую ширину окон – она должна быть не меньше половины длины мансарды. Также проверьте, чтобы вертикальная часть мансардного окна располагалась точно над наружной стеной дома, а его каркас можно было закрепить на основных стропилах без подстукивания по ним.

Проще всего построить квадратное слуховое окно с односкатной крышей с минимальным уклоном. Главное качественно утеплить стыки с основными откосами

Что касается взаимосвязи с остальными окнами дома, то мансардные окна расположены точно над окнами предыдущего этажа – это и красиво, и безопасно.

Вытяжка через фронтон

Если в доме есть фронтоны, через них необходимо обустроить не только приточную вентиляцию, но и вытяжку. Сделать в них отверстие всегда проще и дешевле, чем в крыше, но не всегда это допустимо.

Во-первых, этот вариант наверняка не подойдет тем, у кого абсолютно все пространство под крышей заселено — с открытыми прогонами и без холодного чердака сверху. Причина проста: вентиляционный канал прокладывать некуда, а вытяжки прямо на фронтоне будет достаточно для очень маленькой однокомнатной мансарды.

Во-вторых, желательно избегать горизонтальных каналов тем, у кого ванная или кухня находится под крышей: в этих помещениях нужна мощная вытяжка, а влага и сажа от них могут конденсироваться на чердаке, внутри вентканала и на его конец, на фасаде дома.

Результат — конденсат на чердаке и в трубе замерзает, а утеплитель, потолок чердака, фасад заливают оттепелью.

Если обустроить жилое помещение на хорошо утепленной мансарде, а над ней находится холодный треугольник хотя бы минимальной высоты, эффективная вентиляция чердака возможна через фронтоны, а не через крышу.

В зависимости от формы кровли, необходимости и конструктивного решения во фронтон могут быть встроены как остекленные, так и решетчатые слуховые окна

Наилучшая схема устройства организована следующим образом. В каждой жилой комнате или в удаленной от притока точке (если комната всего одна) в потолке вырезается отверстие. В это отверстие устанавливается решетка и выпускное отверстие. вентиляционный канал – угловой или тройниковый.

На чердаке все эти отверстия соединяются вентиляционным каналом. При этом на отводе для каждого помещения устанавливается обратный клапан, а проход канала через наружную стену также окружен обратными клапанами.

Желательно в последней части после соединения всех частей установить канальный вентилятор для принудительной работы вытяжки. Для минимизации образования конденсата из-за разницы температур все трубы вентиляционных каналов изолированы.

Нежелательно выводить вентиляцию на улицу вровень с фасадом: возможно, торчащая труба выглядит не очень эстетично, но подтеки конденсата на фронтоне будут еще хуже. Также выход трубы должен быть закрыт специальным козырьком – передним выходом.

Коварное обустройство чердачного помещения заключается в том, что возведение качественной системы по всем правилам обойдется почти в ту же сумму, что и вывод через крышу.

Стремление сэкономить, например, на утеплении воздуховодов или установке вентилятора приводит к низкой эффективности системы и проблемам конденсации, что крайне проблематично Атмосферное давление снаружи конструкции и внутри. В этом случае можно построить даже канал из гофрированной трубы с минимальным утеплением или без него: это дешевле и проще, чем использовать обычные трубы или плоские каналы.

Sidebar Вариант или просто не рассматриваем вентиляционное окно для жилой мансарды, так как оно предполагает циркуляцию холодного воздуха непосредственно по помещению, от приточных отверстий к вытяжным. Такая схема неприемлема для отапливаемого помещения: тепло просто выветрится.

Вентиляционный выход через крышу

Это решение, которое советуют инженеры-теплотехники. И не потому, что они хотят получить от вас больше денег. Дело в том, что каждый горизонтальный отрезок трубы снижает естественную тягу, а значит эффективность вентиляции.

Проектирование вентиляционной шахты частного дома и ее выхода на крышу лучше доверить строителям: здесь имеет значение не только площадь сечения и высота над крышей. Имеет значение площадь и тип помещения, материал и форма канала, тип вентиляции, изоляция труб, температура на чердаке, погодные условия и другие факторы.

Для правильной вентиляции чердака необходимы устройство воздухообмена внутри помещения и удаление влаги из кровельного пирога

Вертикальная труба, выведенная на крышу, избавит владельца дома от проблем с конденсатом на чердаке и на фасаде, а дефлектор или крышный вентилятор, установленный на вершине трубы, обеспечит необходимый уровень тяги.

Обустройство — Дело непростое, затратное и неблагодарное, поэтому лучше предусмотреть вентиляционный выход на кровле еще на этапе ее строительства.

Холодный воздухообмен чердака

В большинстве случаев форма чердака не повторяет форму основания ломаной крыши, ведь обустроить такое нестандартное помещение и сделать его удобным будет непросто. После обшивки вертикальных стоек стропильного каркаса и ригелей внутри треугольники всегда остаются отделенными от полезной площади.

Организация регулярного воздухообмена необходима не только на чердаках, но и на холодных чердаках, не оборудованных для постоянного или временного проживания

Решить проблему несложно: достаточно установить вентиляционные решетки, слуховые окна, воздухозаборники или фасадные вентиляционные выходы на каждом фронтоне, чтобы через каждый холодный треугольник мог проникать воздух.

Пусть вас не беспокоят теплопотери: они будут минимальны, зато вы предотвратите появление плесени и затхлого запаха на стенах и потолке мансарды, не говоря уже о сохранности кровли и потолков.

Как выбрать чем закрыть форточки для проветривания холодных треугольников над чердаком и по бокам от него? Вентиляционные приточно-вытяжные клапаны в этом случае применяются редко: они дороже и площадь их сравнительно невелика, да и в шумопоглощении здесь нет нужды.

Вентиляционные выходы фасадные отличаются наличием козырька, надежно защищающего от снега и косого дождя. Обратные клапаны с них необходимо снять или перфорировать, чтобы при смене ветра приточное и выпускное отверстия могли меняться ролями.

Вентиляционные решетки и мансардные окна существенно отличаются только размерами и формой. Возможность регулировать открывание жалюзи и распашных дверей бесполезна.

Правильно устроенная кровля мансарды

В современном строительстве во всех конструкциях стараются обеспечить максимальную теплоизоляцию, уплотнение, чтобы уменьшить потери тепла. К конструкциям, которыми ограждают мансарду, это относится, пожалуй, больше всего. Ведь именно через кровельную систему способно уйти наибольшее количество тепла.

Если слои гидро-, паро- и теплоизоляции в кровельном пироге сложить без вентиляционных зазоров, система утепления практически не будет работать. Влага, выпадающая в виде конденсата из-за перепада температур, бытовых испарений, проникшие под кровлю дождевые воды не смогут выйти наружу.

Вода является отличным проводником, из-за ее содержания в теплоизоляции тепловые волны беспрепятственно проходят на улицу. Кроме того, он провоцирует гниение древесины, из которой сделан стропильный каркас, а нередко и обшивки чердака.

Водоотвод кровельного пирога, пожалуй, отдельная обширная тема. Однако его эффективность существенно влияет на микроклимат чердака, особенно в летнюю жару, когда верхний слой кровли прогревается до +100 ⁰ С. Поэтому кратко опишем, как это должно быть устроено.

При грамотной организации кровельного пирога, с устройством вентиляционных каналов необходимого сечения утепленные скаты регулярно омываются воздушными потоками. В результате просушенная кровля не пропускает тепловые волны, строительные конструкции не промокают и не проваливаются

Назначение любого кровельного вентиляционного устройства – обеспечить движение воздуха от свесов к коньку. Проще всего устроить ее под кровлей из шифера или ондулина: под волнами рубероида воздух свободно поднимается к коньку, в этом случае свесы не зашиваются наглухо.

С металлочерепицей и профнастилом ситуация почти такая же, но их карнизы желательно оснастить вентиляционными решетками или закрыть герметичным затвором. Рельефная кровля обязательно отделяется от гидроизоляции дистанционной планкой – она образует вентиляционный зазор, необходимый для удаления скопившихся под покрытием паров и атмосферной воды.

Другие материалы, в частности мягкая черепица или листовой металл, требуют искусственного создания 1 или даже 2 вентиляционных слоев по 3-5 см, отделяющих пароизоляцию от утеплителя, а гидроизоляционную пленку — от покрытия.

Для притока и выхода воздушных потоков в кровельную систему должны быть устроены отверстия, обеспечивающие свободное движение потока

Вентиляционные каналы для этого устраиваются путем укладки обрешетки и контробрешетки. Между планками будет подниматься воздух. Если толщины стропил недостаточно для укладки всех слоев кровельного пирога и обеспечения вентиляционных зазоров, стропила наращивают брусками.

Для притока в подшивке свесов крыши использовать перфорированные вставки — софиты или вентиляционные решетки, через равные промежутки по всей длине свеса. Для вытяжки устанавливается специальный конек с аэрацией или точечные аэраторы.

Суммарная площадь поперечного сечения всех проемов должна составлять 1м ² на каждые 300 — 500м ² площадь скатов крыши.

Проветривание как подкровельного пространства, так и обшивки фронтона возможно через точечные аэраторы, если невозможно устройство длинных аэраторов или щелей

Вентиляция фронтонов осуществляется между обрешеткой и материалом облицовки фасада. Если обшивка установлена ​​горизонтально, то опоры обрешетки вертикальные, и они не мешают естественной вентиляции.

Если обрешетку каркаса необходимо закрепить горизонтально, есть несколько решений для вентиляции фронтона:

1. Закрепите небольшие кусочки реек горизонтально в шахматном порядке. Это экономично и эффективно, но бывает сложно все выровнять.
2. Установите длинные рейки, но проделайте в них отверстия в шахматном порядке.
3. Соорудить вертикальную встречную обрешетку. Вентиляция в этом случае будет наиболее эффективной, но материала потребуется больше всего.

Если кожух диагональный, следует отдать предпочтение вертикальному расположению направляющих.

Выводы и полезное видео по теме

Принципы и теория чердачной вентиляции мы подробно рассмотрели в статье, а с процессом монтажа чердачной вентиляции вы можете ознакомиться в следующих видео.

Вентиляция холодных треугольников через фасадные вентиляционные выходы:

Как спроектировать слуховое окно для установки слухового окна в крышу:

Как устроить вентиляцию чердака самостоятельно:

Вс подтягивая, напомним, что это Не менее важно обустроить вентиляцию не только жилого помещения мансарды, но и холодных чердачных треугольников, и самой кровли. В противном случае могут возникнуть проблемы как с комфортом в помещении и внутренней отделкой, так и с долговечностью кровли.

Вы уже оборудовали вентиляцию на чердаке? Удалось ли с первого раза выстроить эффективную систему? Делитесь своим опытом, советами и дополнениями к статье в комментариях ниже.

2105.0360 — Правила MN Часть

2105.0350 2105.0370

Подчасть 1.

Отображение названия салона.

Салоны, расположенные в коммерческих помещениях, должны иметь на видном месте лицензионное название салона у главного входа. Салоны, расположенные в частных домах, должны иметь на видном месте лицензионное название салона у входа в дом. Когда местные постановления или настоящие соглашения запрещают использование вывесок, салон должен хранить в салоне письменное подтверждение не старше трех лет от должностного лица, ответственного за соблюдение запрета в постановлении или документации соглашения, запрещающего использование вывесок.

Подп. 1а.

Космос.

Салон должен соответствовать применимым строительным нормам, нормам пожарной безопасности и нормам зонирования, как это определено местными должностными лицами по зонированию и строительству, а также пожарной охраной штата.

Подп. 2.

[Отменено, 41 SR 305]

Подп. 3.

Стены и потолки.

Все стены, потолки, потолочные вентиляторы, осветительные приборы, вентиляционные отверстия и другие приспособления должны быть всегда чистыми и чистыми, а также в хорошем состоянии.

Подп. 4.

Этажи.

Все полы всегда должны содержаться в чистоте, без волос, ногтей, кожи, воска, жидкостей и другого мусора, а также должны быть в хорошем состоянии, без щелей, трещин, отверстий или разрывов, в которые может скапливаться грязь или мусор.

Ковер не является приемлемым напольным покрытием в рабочих зонах, где предоставляются услуги, за исключением случаев, когда последняя заявка на получение лицензии салона была подана до 1 января 2017 года.

Subp. 5.

Электричество.

Электрическая инфраструктура салона должна соответствовать стандартам безопасности в соответствии с Законом штата Миннесота, раздел 326B.35. Использование в салоне электрооборудования и приборов должно соответствовать Пожарному кодексу штата, принятому в соответствии с Уставом штата Миннесота, глава 299F.

A.

К розеткам не должно быть подключено более двух устройств или предметов, если только не используется удлинитель, внесенный в список UL.

B.

Удлинители должны иметь автоматический выключатель и подключаться к розетке, а не к другому удлинителю.

C.

Удлинители должны быть подключены к розетке, а не к другому шнуру, и могут использоваться только для переносных устройств в соответствии с инструкциями по эксплуатации устройства.

Подп. 5а.

[Отменено, 44 SR 941]

Подп. 6.

Специальные раковины и зоны дезинфекции.

A.

В каждом салоне должна быть как минимум одна специальная раковина для мытья рук, очистки и дезинфекции инструментов и приспособлений.

B.

Назначенная раковина не должна быть раковиной в туалете, фонтаном, раковиной для швабры или ванной для педикюра. Миска для шампуня не может быть специальной раковиной, если в салоне работает только один практикующий врач.

C.

Каждая назначенная раковина должна:

(1)

иметь горячую и холодную питьевую воду;

(2)

иметь жидкое или пенное мыло, одноразовые бумажные или тканевые полотенца, а также емкость для выброшенных полотенец; и

(3)

иметь достаточный размер для мытья инструментов и инвентаря, используемых в регулируемых услугах, предлагаемых в салоне.

D.

По крайней мере, одна специальная раковина в салоне должна быть непосредственно примыкает к зоне дезинфекции с рабочим пространством, достаточным для хранения влажных контейнеров с дезинфицирующим средством, используемых для дезинфекции инструментов и инструментов, используемых в салоне.

E.

Все лицензиаты, практикующие в салоне, должны иметь постоянный доступ к одной или нескольким специальным раковинам и зонам дезинфекции в лицензированном салоне.

F.

Каждое рабочее место, где предоставляются регулируемые услуги, должно иметь раковину или постоянно снабжаться дезинфицирующим средством для рук на спиртовой основе, содержащим не менее 60 процентов спирта. Дозатор дезинфицирующего средства для рук должен быть закреплен на стене или постоянно находиться на виду в рабочей зоне.

Подп. 6а.

Туалеты.

A.

В каждом салоне должна быть туалетная комната в салоне или в прилегающей общей зоне.

B.

Туалетные комнаты должны иметь раковину с горячей и холодной питьевой водой, унитаз, жидкое или пенное мыло, одноразовые бумажные или тканевые полотенца или сушилку для рук с горячим воздухом, а также чистый мусоросборник. опорожняется ежедневно.

C.

Любые опасные чистящие средства, химикаты или вещества, а также любые лекарства, находящиеся в туалете, должны храниться в закрытых шкафах, недоступных для общественности.

Д.

Туалеты должны содержаться в чистоте.

Подп. 7.

Вентиляция.

Вентиляция салона должна соответствовать применимым строительным нормам, местным постановлениям, а также государственным и федеральным требованиям OSHA. Если в салоне нет вытяжной системы, переключатель вентилятора термостата отопления, вентиляции и кондиционирования воздуха (HVAC) всегда должен быть включен в рабочее время.

Подп. 8.

Мебель и приспособления.

A.

Вся мебель и приспособления в рабочей зоне должны иметь моющееся покрытие или отделку, быть чистыми и в хорошем состоянии.

B.

Каждое рабочее место должно иметь чистую емкость для мусора, которую ежедневно опорожняют.

C.

В каждом салоне должен быть как минимум один легкодоступный огнетушитель, ежегодно обслуживаемый в соответствии с требованиями Государственного пожарного законодательства.
