Полупроводниковые диоды – элементы с односторонней проводимостью – подобно любым электронным компонентам могут выйти из строя. По внешнему виду определить неисправный вентиль удается далеко не всегда, поэтому совершенно необходимо уметь диагностировать диоды инструментальным способом.

Как проверить цифровым мультиметром

Самый распространенный прибор в хозяйстве домашнего мастера – цифровой мультиметр. С его помощью можно проверять диоды на исправность – для этого имеется специальный режим.

Если селектор вида работ на тестере поставить в это положение, «прозвонка» будет производиться несколько повышенным напряжением, потому что для проверки диода его надо попробовать открыть. Кремниевому прибору для надежного открывания потребуется хотя бы 0,8 вольт.

Напряжение на выходе мультиметра в обычном режиме измерения сопротивления (слева) составляет около 0,5 вольт, при проверке полупроводниковых переходов – 2,5 вольт (справа)

Сама диагностика несложна, и основана на односторонней проводимости p-n перехода. В одну сторону он проводит ток, в другую – нет.

Выпрямительный диод

Для проверки самого распространенного типа вентиля надо сначала подключить плюсовой вывод к аноду элемента, а минусовой – к катоду (определение полярности диода). Если предварительно на мультиметре установлен режим прозвонки диодов, то на дисплее тестера можно увидеть значение падения напряжения в прямом направлении (для кремниевых – 500..800 мВ, для германиевых и диодов Шоттки – 100..400 мВ).

Проверка кремниевого диода в прямом включении

Если теперь поменять выводы тестера местами, напряжение окажется приложенным к полупроводниковому вентилю в обратной полярности. В таком режиме он ток не проводит. Тестер покажет бесконечное сопротивление.

Индикация на дисплее при приложении обратного напряжения

Если элемент прошел диагностику, он считается исправным. Если результаты проверки в прямом и обратном направлении отличаются от приведенных, диод считается неработоспособным (говорят, что он «пробитый»). На самом деле есть возможность встретить, большей частью, две неисправности:

Короткое замыкание элемента (говорят, что он «спекся») – при прозвонке в обе стороны тестер показывает нулевое сопротивление;
Обрыв – бесконечное сопротивление в обе стороны.

Также встречается так называемая утечка — повышенный обратный ток вентиля. Его выявить проверкой сопротивления сложнее, но и вероятность такой проблемы гораздо ниже.

Данная методика является базовой для тестирования диодов всех типов, с учетом некоторых возможных отличий.

SMD диод

Проверка на исправность элемента в SMD-исполнении принципиальных отличий не имеет, но подключение стандартными щупами тестера к выводам полупроводникового прибора может вызвать затруднение. При определенной сноровке можно использовать и обычные выводы, но лучше приобрести специальный переходник в виде пинцета.

Такой переходник можно сделать самостоятельно из подручных материалов.

Самодельный пинцет-переходник для проверки SMD-элементов

Силовой диод

В некоторых случаях диод представляет собой не единичный p-n переход, а несколько элементов, включенных последовательно и помещенных в один корпус. Это делается для того, чтобы повысить рабочее напряжение сборки. В этом случае проверочного напряжения мультиметра может не хватить для открывания всей цепочки. Например, для уверенного открытия цепочки из трех кремниевых диодов достаточно 2,4 вольта, что вполне под силам цифровому мультиметру. А если цепочка состоит из 5 диодов, то потребуется уже 4 вольта, и тестер будет бессилен.

Проверка последовательной сборки из большого числа диодов мультиметром невозможна

С такой ситуацией реально столкнуться, например, при тестировании диода от микроволновой печи. Поэтому для диагностики такого элемента надо собрать простую схему из источника питания 5..9 вольт и лампочки на напряжение 2,5..2,5 вольт. При подаче напряжения в одной полярности лампочка должна загореться, при подаче в другой полярности – не гореть.

Схема проверки выпрямительной сборки от микроволновой печи

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

Диод от микроволновой печи рассчитан на напряжение несколько тысяч вольт, поэтому схему можно собрать с лампой на 220 вольт и подключить ее к бытовой сети. Если лампа не горит, можно считать, что диод неисправен. Если горит вполнакала, большая вероятность, что сборка работоспособна. Но этот способ несколько менее достоверен, чем предыдущий.

Диод Шоттки

Несмотря на то, что диод Шоттки имеет несколько иную конструкцию, его проверка на обрыв и на «спекание» ничем не отличается от проверки обычного полупроводникового вентиля. Разве что превышать обратное напряжение категорически не рекомендуется, но мультиметром это сделать невозможно.

Проблема в том, что для данного класса приборов характерна еще одна потенциальная неисправность – утечка. Она проявляется в виде повышенного обратного тока. Обнаружить ее в режиме прозвонки диодов не получится.

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

Можно попробовать прозвонить элемент в обратном направлении на пределе, например, 20 кОм. Если мультиметр показывает какое-то сопротивление, отличное от бесконечности (например, 3 кОм, 10 кОм и т.п.), то прибор считается потенциально неисправным. Но достоверность такой диагностики не стопроцентная.

Диод Зенера

Проверка диодов Зенера (стабилитронов) тоже особенностей не имеет. Но при тестировании элементов с малым напряжением стабилизации (менее 3 вольт) надо иметь в виду, что испытательное напряжение на выводах тестера при обратном приложении может достичь напряжения открывания стабилитрона. При этом мультиметр может не показать бесконечное сопротивление.

Для наглядности видео.

Можно ли прозвонить диод на плате

В некоторых случаях выпаивать диод из платы для проверки неудобно – например, в случае плотного монтажа, если плата покрыта лаком, SMD-исполнение и т.п. В этом случае возникает вопрос о возможность проверки диода мультиметром без выпайки из схемы. В каждом конкретном случае придется проводить анализ – будет ли проверка достоверной, и ответ на этот вопрос зависит от того, какие элементы окажутся подключены параллельно диоду и повлияют ли они на сопротивление в измеряемой цепи.

Явный пример случая, когда проверка на месте невозможна – встречно-параллельные диоды (такое применяется в схемах смесителей, защиты светодиодов и т. п.).

Проверка встречно-параллельных элементов невозможна

Менее явно видна параллельная цепь, например, в детекторном приемнике. При внимательном анализе видно, что параллельно полупроводниковому прибору подключена смешанная цепь:

C2;
BF1;
L1;
C1.

Конденсаторы в данном случае не мешают – для постоянного тока они представляют собой разрыв. А вот наушник и катушка индуктивности создают путь для протекания тока, поэтому они будут влиять на сопротивление цепи и мешать диагностике.

Параллельная цепь при проверке диода детекторного приемника

А вот при проверке мультиметром диода однополупериодного выпрямителя вполне можно обойтись без выпайки элемента, если отключить нагрузку. При диагностике надо учесть наличие конденсатора (показан пунктиром). Если он есть и его емкость достаточна, может потребоваться бросок тока на заряд. Показания мультиметра будут стабилизироваться в течение нескольких секунд.

Проверка однополупериодного выпрямителя

Для закрепления информации видео.

Проверка диодного моста

Выпрямительные схемы часто строятся по двухполупериодной схеме, основой которой служит диодный мост. При ремонте электронных устройств необходимость проверки моста без демонтажа диодов возникает достаточно часто. Такая диагностика обычно возможна, потому что при проверке любого элемента как минимум один диод будет включен навстречу, но здесь надо иметь в виду, что параллельно каждому вентилю подключается не только цепочка диодов, но и обмотка трансформатора, а также нагрузка, а еще входные и выходные конденсаторы.

Конденсаторы в общем случае проверке мешать не должны, если они исправны. Однако если они имеют повышенный ток утечки, они могут корректировать показания омметра и диагностика также будет недостоверной.

Пути дополнительного тока через шунтирующую цепь

Может получиться ситуация, когда при приложении напряжения в обратном направлении к диоду, например, VD1, а сопротивление нагрузки будет малым (или в ней будет короткое замыкание), цепочка VD2-нагрузка (подключенная параллельно VD1) создадут путь для протекания тока (указано зеленой штриховой линией) и диагностика окажется неверной.

Если параллельные цепочки имеют параметры, которые не могут повлиять на результат проверки, надо иметь в виду еще одну ситуацию. Неисправным может оказаться другой диод. Например, если проверяется элемент VD1, а остальные (VD2, VD3, VD4) имеют короткое замыкание, то тестирование указанного элемента также будет невозможным без выпайки из платы.

Проверка исправного диода при наличии неисправных

Такая ситуация, конечно, маловероятна. А КЗ в одном элементе моста вполне может случиться. В этом случае параллельно проверяемому вентилю окажется включенной цепочка из двух диодов VD3, VD4.

Один неисправный диод в мосте может помешать измерениям

Принципиально они на проверку исправности влияния не окажут, но показания при прямой прозвонке могут исказиться, если у тестера хватит напряжения, чтобы открыть два диода. Другое дело, если проверяется мост без выпайки из схемы. КЗ в диоде может привести к тому, что параллельно исправному вентилю будет подключена, например, обмотка трансформатора. Тогда исправный диод будет ошибочно диагностирован, как проблемный. Поэтому если мультиметр показывает неисправность, все же не надо лениться, а лучше выпаять компоненты из платы.

Параллельное подключение обмотки через короткозамкнутый элемент

Полупроводниковый диод – устройство несложное. Проверка на работоспособность не должна вызвать трудностей, но необходимо учесть некоторые нюансы, перечисленные в обзоре. А это возможно, если имеется четкое представление об устройстве этого прибора и о работе различных типов диодов.

Видеоролик: проверка и замена диодного моста Генератор Toyota.

Принцип работы диода Шоттки, как его проверить и чем заменить

В большом семействе полупроводников есть так называемый диод Шоттки. Он назван по фамилии учёного Shottky, открывшего этот эффект. В радиоэлектронике занимает свою нишу благодаря своим параметрам. Что это за прибор и чем он отличается от обычных обсуждаем ниже.

Диоды Шоттки (Shottky) могут выглядеть так

Содержание статьи

1 Основные характеристики диодов
2 Диод Шоттки отличается от обычных кремниевых диодов
3 Применение в электронике
4 Условное обозначение и характеристики
5 Виды диодов Шоттки
6 Как проверить
7 Чем заменить

Основные характеристики диодов

Для начала вспомним, что такое обычный диод и как он работает. Это полупроводниковый прибор, который стоит из двух зон. При определённых условиях через этот переход перемещаются электроны.

Устройство и обозначение диода

Основное свойство элемента — он пропускает ток в одном направлении, и не пропускает в другом. Диоды Шоттки имеет такие же характеристики, как и обычные. На некоторых заострим внимание поподробнее. Это падение напряжения, обратный ток, обратное напряжение, частота.

Диод Шоттки отличается от обычных кремниевых диодов

Диод Шоттки делают из кремния (Si), арсенида галлия (GaAs) и редко — на основе германия (Ge). Металл в соединении с полупроводником определяет многие параметры диода. Этим металлом, может быть, золото (Au), ралладий (Pd), платина (Pt), вольфрам (W) которые наносятся на полупроводники.

А также как и обычный диод соединение полупроводник-металл обладает односторонней проводимостью с рядом положительных, а также отрицательных качеств.

Вольт-амперная характеристика диода шоттки

Вольт-амперная характеристика диода Шоттки отличается от обычного полупроводникового большей нелинейностью.

Что дает использование соединения металл-полупроводник? Два положительных момента:

1. Очень небольшое падение напряжения на прямом переходе — 0,2-0,4 В. Для кремниевого диода «среднее» значение этого параметра — 0,7 В. Правда, малое падение напряжения имеют только приборы с небольшим напряжением пробоя — до 100 В. Для более мощных это падение только чуть ниже, чем у кремниевых.
2. Высокое быстродействие. То есть, он быстро меняет своё состояние. Переход из открытого состояния в закрытое и обратно происходит за очень короткий промежуток времени и определяется только барьерной ёмкостью. Их применяют в системах коммутации, где важна скорость реакции.

Что такое диод Шоттки и как он обозначается на схеме

Есть у них и минусы. При повышении температуры у них значительно возрастает обратный ток.

Второй недостаток — при превышении максимально допустимого обратного напряжения происходит необратимый пробой. То есть, прибор выходит из строя. Есть и ещё один минус — малое падение прямого напряжения только у диодов Шоттки с малым напряжением пробоя (до сотни вольт). У вариантов с более высоким напряжением потери сравнимы с кремниевыми.

Применение в электронике

Такие свойства, как быстродействие и малое падение напряжения позволяет использовать диоды Шоттки в высокочастотных схемах. Например, в силовых высокочастотных выпрямителях (до сотен килогерц), где они работают как высокочастотные выпрямители. Применяют их и в усилителях звука, так как по сравнению с обычными диодами они дают меньший уровень помех.

Если вы посмотрите на плату источника питания, точно увидите диод Шоттки

Ещё одна область применения — составная часть более сложных полупроводниковых приборов. Например, МОП — транзисторы, диодные сборки и силовые диоды со встроенным диодом Шоттки имеют лучшие характеристики.

Сфера применения изделий велика, но наиболее часто их применяют в блоках питания компьютеров. А также в схемах для модуляции света в приёмниках излучения, солнечных батареях.

Условное обозначение и характеристики

На схеме диод Шоттки имеет особое обозначение. Отличие от обычного состоит в том, что перекладина у треугольника имеет загнутые края. Не один, как у стабилитрона, а оба. И края эти загнуты в разные стороны. На рисунке приведено обозначение по ГОСТу.

Диод Шоттки на схеме: условное обозначение

Про характеристики уже говорили. Это три основных параметра:

Приведённые параметры — средние. Есть довольно серьёзный разбег и для каждого случая можно подобрать нужные характеристики по каждому из пунктов. Иногда ещё важен такой параметр, как скорость переключения (быстродействие).

Виды диодов Шоттки

В настоящее время в электронных устройствах обычно применяют именно этот тип диодов. Бывают следующих видов:

Сдвоенные диоды Шоттки (или диодные сборки) выполнены в одном корпусе, похожи на силовые ключи, имеют три вывода. Диоды в сборке имеют одинаковые или очень близкие параметры, так как выполняются в одном технологическом цикле.

Часто диоды Шоттки выглядят именно так, но есть еще и в виде обычных диодов и СМД варианты. Как видите, на пластиковых стоит обозначение связки двух диодов — с общим анодом

Деталь имеет обычный корпус в виде небольших цилиндров с двумя проволочными выводами. Катод помечен полосой.

Таблица названий и характеристик

Диоды Шоттки выпускаются определёнными сериями. Не так много производителей в мире, несколько десятков серий. В таблице собраны наиболее часто встречающиеся элементы отечественного и импортного производства (некитайского).

Отечественные диоды Шоттки	Импортные диоды Шоттки	U max, V	Imax, А	Тип
	1N5817	20-25	1	Одинарный
	1N5820	20-25	3	Одинарный
КД269 А, АС		20-25	5	Одинарный/сдвоенный
КД238АС		20-25	7,5	Сдвоенный
КД270 А, АС		20-25	7,5	Одинарный/сдвоенный
КД271 А, АС		20-25	10	Одинарный/сдвоенный
КД272 А, АС	SR1620	20-25	15	Одинарный/сдвоенный
КД273 А, АС		20-25	20	Одинарный/сдвоенный
	1N5818	30-35	1	Одинарный
	1N5821	30-35	3	Одинарный
КД638 А, АС		30-35	5	Сдвоенные
КД238 А, АС		30-35	7,5	Сдвоенные
	10TQ0. 5	30-35	10	Одинарный
	12TQ035	30-35	15	Одинарный
	20TQ035	30-35	20	Одинарный
	SR5030	30-35	50	Сдвоенные
	1N5819	40-45	1	Одинарный
	1N5822	40-45	3	Одинарный
КД638 АС	SR540	40-45	5	Одинарный
КД238 АС	6TQ045	40-45	7.5	Сдвоенные
	10TQ045	40-45	10	Одинарный
	12TQ045	40-45	15	Одинарный
	20TQ045	40-45	20	Одинарный
	SR350	50	3	Одинарный
КД269 Б, БС		50	5	Одинарный/сдвоенный
КД270 Б, БС	SR850	50	7. 5	Одинарный/сдвоенный
КД271 Б, БС		50	10	Одинарный/сдвоенный
КД272 Б, БС		50	15	Одинарный/сдвоенный
КД273 Б, БС	18TQ050	50	20	Одинарный/сдвоенный
	SR160	60	1	Одинарный
	SR360	60	3	Одинарный
КД638 БС	SR560	60	5	Сдвоенные
КД636 АС	SR1660	60	15	Сдвоенные
КД637 АС		60	25	Сдвоенные
КД269 В, ВС	50SQ080	75	5	Одинарный/сдвоенный
КД270 В, ВС	8TQ060	75	7,5	Одинарный/сдвоенный
КД271 В, ВС		75	10	Одинарный/сдвоенный
КД272 В, ВС		75	15	Одинарный/сдвоенный
КД273 В, ВС		75	20	Одинарный/сдвоенный
	30CPQ80	75	30	Сдвоенные
	11DQ09	90-100	1. 1	Одинарный
	31DQ10	90-100	3.3	Одинарный
КД638 ВС		90-100	5	Сдвоенные
КД269 Г, ГС	50SQ100	90-100	5	Одинарный/сдвоенный
КД270 Г, ГС	8TQ100	90-100	7.5	Одинарный/сдвоенный
КД271 Г, ГС		90-100	10	Одинарный/сдвоенный
КД272 Г, ГС		90-100	15	Одинарный/сдвоенный
КД273 Г, ГС		90-100	20	Одинарный/сдвоенный
	30CPQ100	90-100	30	Сдвоенные
КД638 ГС		150	5	Сдвоенные
КД269 Д, ДС		150	5	Одинарный/сдвоенный
КД638 ДС		150	5	Сдвоенные
КД270 Д, ДС		150	7,5	Одинарный/сдвоенный
КД271 Д, ДС	10CTQ150	150	10	Одинарный/сдвоенный
КД636 БС		150	15	Сдвоенные
КД272 Д, ДС		150	15	Одинарный/сдвоенный
КД273 Д, ДС		150	20	Одинарный/сдвоенный
КД637 БС		150	25	Одинарный/сдвоенный
	30CPQ150, SF303	150	30	Сдвоенные
	UF4003, SF14	200	1	Одинарный
	SF24	200	2	Одинарный
	SF34, HER303	200	3	Одинарный
КД369 Е, ЕС		200	5	Одинарный/сдвоенный
КД638 ЕС		200	5	Сдвоенные
КД270 Е, ЕС		200	7,5	Одинарный/сдвоенный
КД271 Е, ЕС		200	10	Одинарный/сдвоенный
КД272 Е, ЕС		200	15	Одинарный/сдвоенный
КД638 ВС		200	15	Сдвоенные
КД273 Е, ЕС		200	20	Одинарный/сдвоенный
КД637 ВС		200	25	Сдвоенные
	SF304, 30EPF02	200	30	Одинарный
	UF4004. SF16	400	1	Одинарный
	SF26	400	2	Одинарный
	SF26, HER305	400	3	Одинарный
КД640 А, АС		400	8	Одинарный/сдвоенный
КД271 К, КС, К1	10ETF04	400	10	Одинарный/сдвоенный
КД272 К, КС, К1	16CTU04	400	15	Одинарный/сдвоенный
КД641 А, АС		400	15	Одинарный/сдвоенный
КД636ГС		400	15	Сдвоенные
КД273К, КС, К1		400	20	Одинарный/сдвоенный
КД637ГС	30CPF04	400	25 (30)	Сдвоенные
КД640 Б, БС		500	8	Одинарный/сдвоенный
КД640 Е, ЕС		500	8	Одинарный/сдвоенный
КД271 Л, ЛС, Л1		500	10	Одинарный/сдвоенный
КД272 Л, ЛС, Л1		500	15	Одинарный/сдвоенный
КД640 Б, БС		500	15	Одинарный/сдвоенный
КД640 Е, ЕС		500	15	Одинарный/сдвоенный
КД273 Л, ЛС, Л1		500	20	Одинарный/сдвоенный
	UF4005, SF17	600	1	Одинарный
	SF27	600	2	Одинарный
	SF37, HER306	600	3	Одинарный
	HFA04TB60	600	4	Одинарный
КД640 В, ВС	HFA08TB60, HFA08pB60	600	8	Одинарный/сдвоенный
КД271, М, МС, М1	10ETF06	600	10	Одинарный/сдвоенный
КД636 ДС		600	12	Сдвоенные
КД272, М, МС, М1		600	15	Одинарный/сдвоенный
КД641В, ВС		600	15	Одинарный/сдвоенный
КД273, М, МС, М1		600	20	Одинарный/сдвоенный
КД637 ДС		600	25	Сдвоенные
	30СPF06	600	30	Одинарный/сдвоенный
	40EPF06	600	40	Одинарный
	60EPF06	600	60	Одинарный
КД640 Г, ГС		700	8	Одинарный/сдвоенный
КД640 Г, ГС		700	15	Одинарный/сдвоенный
	UF4006, SF18	800	1	Одинарный
	SF28	800	2	Одинарный
	SF38, HER307	800	3	Одинарный
КД636 ЕС		800	12	Сдвоенные
КД637 ЕС	20ETF08	800	25	Сдвоенные
	UF4007, SF19	1000-1200	1	Одинарный
	SF29	1000-1200	2	Одинарный
	SF39, HER308	1000-1200	3	Одинарный
	HFA06TB120	1000-1200	6	Одинарный
	HFA08TB120, HFA06PB120	1000-1200	8	Одинарный
	20ETF12	1000-1200	20	Одинарный
	30ETF12	1000-1200	30	Одинарный/сдвоенный
	60ETF12	1000-1200	60	Одинарный

Для удобства они отсортированы по напряжению пробоя. Внутри группы прямой ток идет по возрастающей. Так удобнее ориентироваться.

Отличия в графическом изображении диода Шоттки и обычного

Некоторые из перечисленных супербыстрые: SF 17/18/19 в группе с высоким обратным напряжением (от 600 В). В группе с напряжением пробоя 400 В их несколько — всё по списку начиная от тока 8А. Такая же картина наблюдается с пробоем на 300 В. В этой группе почти все отличатся высоким быстродействием. Только три позиции (UF4003 и SF 24 и 34) имеют «нормальную» для диодов Шоттки скорость срабатывания. Она всё равно намного выше, чем у обычных кремниевых деталей.

Если проанализировать таблицу, можно заметить, что диоды с малым обратным током почти без исключений импортного производства.

Как проверить

Вообще, он проверяется как обычный диод. Проверка основана на том, что они в одном направлении пропускают ток и имеют малое сопротивление, во втором ток не пропускают и сопротивление имеют высокое — почти обрыв.

Чтобы проверить диод Шоттки мультиметром, переводим его в режим прозвонки. Прикладываем щупы к выводам проверяемой детали. В одном положении должно «звониться», поменяв щупы, должна получить обрыв. Если «звонится» и в любом положении щупов — переход пробит и диод неисправен. Но никакие другие характеристики мультиметром вы не проверите. Можно только сказать работает он или пробит, а также где анод и катод.

Можно проверить диод Шоттки имея обычный мультиметр. В обратном положении должен показывать «обрыв».

Где анод, а где катод? Анод там где положительный щуп, катод — где земляной при таком положении когда диод ток пропускает. В обычном исполнении (КД) катод там, где корпус имеет расширение.

Проверить исправность диода Шоттки вообще не проблема, если имеете универсальный тестер. В слоты вставляем ножки детали и нажимаем на кнопку тестирования. На экране должен высветиться символ диода и характеристики, которыми он обладает. Перечень характеристик зависит от модели измерителя, но падение напряжения на прямом переходе, напряжение пробоя и обратный ток должны быть обязательно. А ещё вам распишут, к какому слоту подключён анод, а к какому катод. Если он сдвоенный, то и общий коллектор/база будут прописаны.

Чем заменить

Заменить диод диодом Шоттки вполне возможно, лишь бы подходил по основным характеристикам, напряжение и ток. А вот обратная замена нежелательна. Дело в том, что Шоттки в силу своих характеристик, меньше греются. При такой замене он быстро выйдет из строя. Конечно если проанализировать схему, то можно подобрать аналог с запасом по мощности.

Как проверить диод выпрямителя с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

Поделиться
Твит

Базовый полупроводник с наличием двух выводов, один из которых предпочтительнее в качестве анода, а другой — в качестве катода. Он создан из двух разных материалов, называемых n-типом и p-типом. Обычно его называют диодом с p-n переходом.

Любитель и любитель электронных устройств…

Пожалуйста, включите JavaScript

Любитель и любитель электронных устройств и схем

Содержание:

Итак, что такое выпрямительный диод, кстати?
Как работает выпрямительный диод?
Какие существуют типы выпрямительных диодов?
Каково применение выпрямителя?
Как проверить выпрямительный диод?

Поскольку он ориентирован на применение, его также называют выпрямительным диодом. Назначение этого p-n перехода заключается в том, что он используется для преобразования приложенного переменного тока в постоянный. Эта процедура преобразования называется исправлением.

Может использоваться в качестве базового модуля в блоке питания в любых электронных приборах, в которых используется постоянный ток для питания всего устройства.

Кстати, что такое выпрямительный диод?

Выпрямительный диод считается основным полупроводниковым устройством, используемым в различных целях. Тем не менее, одно из его применений включает преобразование мощности из слабых токов в более высокие токи, что мы называем выпрямлением.

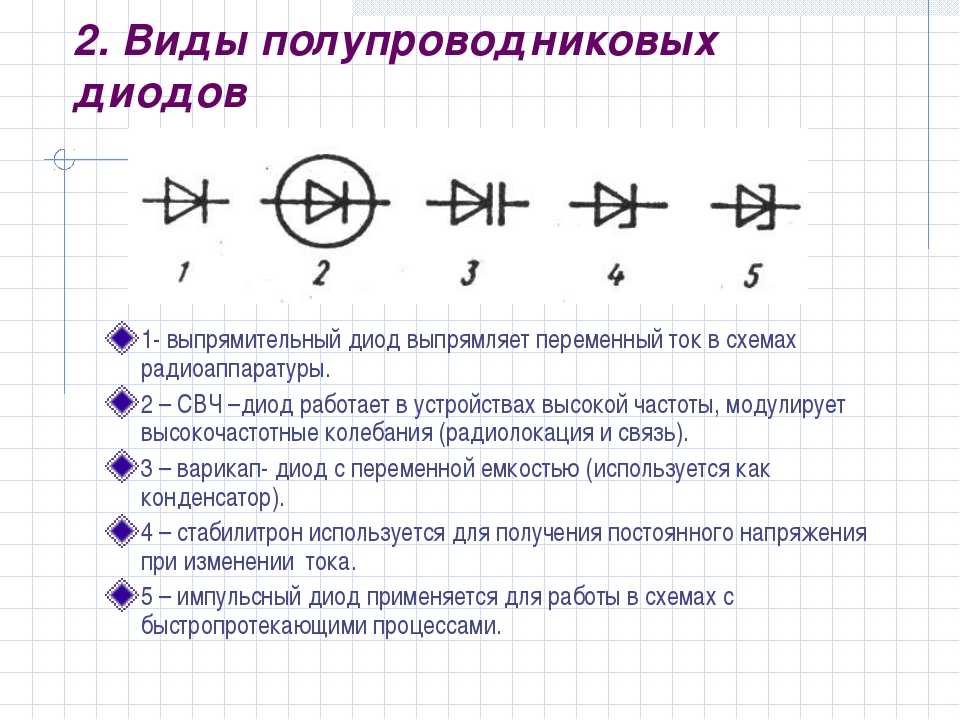

Стандартный символ диода состоит из катода и анода, и этого достаточно, чтобы представить его как диод. Юстировка этого диода может быть выполнена таким образом, чтобы он стал ориентированным на применение. Как правило, он может работать как выпрямитель.

Как работает выпрямительный диод?

Диод — это электрическая цепь, которая работает так же, как резиновый клапан в велосипедной шине. Клапан позволяет нагнетаемому воздуху поступать с одной стороны и останавливаться с другой. Точно так же выпрямительный диод обеспечивает прохождение тока только по одному пути.

Следовательно, он используется в качестве защиты от полярности в электронных схемах для предотвращения риска случайного изменения направления напряжения питания.

Еще одной важной функцией выпрямительного диода является выпрямление или преобразование переменного тока в постоянный. Помните, что напряжение в переменном токе (ACD) меняется с положительного на отрицательное и наоборот определенное количество раз за каждую секунду.

В зависимости от соединения выпрямительный диод позволяет проходить только отрицательному или положительному циклу и останавливает другой. Следовательно, выход будет либо чисто отрицательным, либо положительным. Это то, что мы назвали исправлением.

Это свойство хорошо используется и используется в источниках питания, зарядных устройствах, адаптерах переменного или постоянного тока и т. д. Однако имейте в виду, что диоду потребуется минимальное напряжение примерно 0,7 вольта, чтобы эффективно выполнить описанную выше процедуру выпрямления.

Короче говоря, диоду требуется примерно 0,7 вольта, чтобы разумно начал проводить электричество. Это называется низким падением прямого напряжения на выпрямительном диоде.

Диод с двумя выводами, образованными легированием n-типа и p-типа на монокристалле, имеет встроенный потенциал. Диод смещен, если на него подается какое-то внешнее напряжение. Это смещение далее классифицируется как обратное и прямое в зависимости от приложения внешнего напряжения к соответствующим клеммам.

Какие существуют типы выпрямительных диодов?

Вы найдете два типа выпрямителей: двухполупериодные и двухполупериодные.

Если вы не знали, однополупериодный выпрямитель преобразует половину волны переменного тока в мощность постоянного тока, используя всего один диод. Между тем, двухполупериодные выпрямители преобразуют полную волну переменного тока и могут использовать всего два диода.

Вы найдете несколько разновидностей выпрямителей обоих типов, например двухполупериодный мостовой выпрямитель, в котором используется всего два диода. Существуют и другие варианты обоих таких типов выпрямителей, например двухполупериодный мостовой выпрямитель, в котором используются четыре диода.

Двухполупериодные выпрямители

Трансформатор с отводом от средней точки и два диода составляют схему простого двухполупериодного выпрямителя. Когда проходит положительная половина волны переменного тока, один диод обеспечивает протекание тока, как в однополупериодном выпрямителе.

Тем не менее, он проходит через второй диод в обратной полярности, когда проходит вторая половина волны. Таким образом, как отрицательная, так и положительная половины волны переменного тока выпрямляются и объединяются, обеспечивая постоянный ток.

Однополупериодные выпрямители

Этот выпрямитель возникает, когда диод пропускает через себя положительную половину волны. Ток меняет направление, и диод останавливает эту часть, когда волна достигает своей отрицательной половины. Это создает своего рода схему включения и выключения, когда положительная половина имеет ток, но его нет в течение времени, необходимого для прохождения другой отрицательной половины волны.

Другие устройства, такие как конденсаторы, могут помочь вычислить среднее значение. Тем не менее, для большинства типов устройств это адекватное исправление.

Каково применение выпрямителя?

Некоторые области применения выпрямительного диода:

Используется в схеме выпрямителя в качестве основного блока выпрямления скачки напряжения
Применяется в умножителях напряжения
Используется при разработке логических элементов для выполнения цифровых операций

Как проверить выпрямительный диод?

Один из самых простых и понятных способов проверки выпрямительного диода — цифровой мультиметр.

Ниже приведены шаги, которые необходимо выполнить для проверки выпрямительного диода.

Возьмите качественный цифровой мультиметр и установите диапазон в настройках диодов.

На дисплее вы должны увидеть три (3) или бесконечное значение напряжения, но это будет зависеть от используемого мультиметра.

Присоедините красный свинцовый щуп к катоду, а черный свинцовый щуп к аноду диода.

На дисплее отобразится низкое падение прямого напряжения или выпрямительный диод не менее 0,6 В.

Теперь вы можете поменять местами соединения. Дисплей вернется к своим первоначальным показаниям, что будет означать, что диод в порядке.

Ваш цифровой мультиметр показывает какие-либо показания? Тогда диод может быть неисправным или негерметичным. С другой стороны, значение 0000 указывает на короткое замыкание.

Вот оно! Мы надеемся, что теперь вы полностью понимаете, что такое выпрямительный диод и как его можно проверить с помощью цифрового мультиметра. Поделитесь с нами своими мыслями, оставив свои комментарии ниже.

Мультиметр для проверки моста, выпрямительного диода

Диод выпрямительного моста для проверки мультиметра

КАК ПРОВЕРИТЬ ДИОД МОСТОВОГО ВЫПРЯМИТЕЛЯ

КАК ПРОВЕРИТЬ ДИОД МОСТОВОГО ВЫПРЯМИТЕЛЯ 901 59

Полномостовой выпрямительный диод состоит из 4 диодов внутри упаковки. Это обычная часть блока питания. Внутренняя проводка для 4 диодов показана ниже. Несмотря на то, что существует много комплектов диодов с полным мостом, они имеют одинаковую внутреннюю схему подключения и 4 клеммы, а именно; + , — АС и АС.
Терминал + имеет более длинный вывод . Sip-пакет переменного тока и провода переменного тока, расположенные во внутренней части. В пакете KBPC указываются только 2 названия терминалов, которые это . 9

9015 4

SIP пакет МОСТ ВЫПРЯМИТЕЛЬ ДИОД

Пакет KBPC имеет терминалы быстрого подключения.

Показано расположение клемм для пакета KBPC. Клемма переменного тока расположена по диагонали к клемме переменного тока , а также — клемма расположена по диагонали к клемме +.

МОСТ ВЫПРЯМИТЕЛЬ ДИОД ФУНКЦИЯ

KBPC пакет имеет проводной провод. Вверху есть символ терминальной функции.

Шаг для проверки диода моста выпрямителя.
Перед проверкой. сначала изучите эту внутреннюю проводку из 4 диодов. Наконечники стрелок D1 и D3 имеют одинаковое направление. Наконечники стрелок D2 и D4 также имеют одинаковое направление. При подаче прямого смещения на D1 и D3 происходит некоторое падение напряжения. 1 диод имеет падение напряжения около 0,5-0,8 В, поэтому, если 2 диода (D1 и D3), падение напряжения будет примерно 0,5 В x 2 = 1 В или в некоторых случаях 0,8 В x 2 = 1,6 В. Аналогично для D2 и D4.

1. Поверните ручку мультиметра в положение «Диод».
2. Подсоедините тестовые провода, как показано на фото. Если диод исправен, мультиметр покажет падение напряжения на диоде около 1 В. 1 В — это падение напряжения на 2 диодах (0,5 В x 2). Если есть 1 из любых дидо, короткое замыкание, индикатор будет показывать около 0,5 В. Если есть какой-либо плохой диод, например, короткий или открытый, нет необходимости выполнять следующую проверку.

Подсоедините измерительный провод к контактам + и -.
Установите измеритель на функцию проверки диодов.

Подсоедините измерительный провод к контактам + и -.
Падение напряжения на диоде (0,8-1В)

3. Проверка D3. подключите измерительные провода, как показано на фото ниже, чтобы проверить отдельный диод D3.
Напряжение исправного диода составляет около 0,5 В. На коротком диоде будет отображаться значение 0,002, а на открытом диоде будет отображаться «OL»

Если диод исправен, он покажет некоторое падение напряжения, например, 0,536 В

В случае неисправности диода (короткое замыкание) будет отображаться очень низкое падение напряжения, например, 0,002 В. проверьте отдельный диод, D2. Подсоедините измерительный провод, как показано на фото ниже.
Падение напряжения на исправном диоде составляет около 0,5 В.
Неисправный диод (короткое замыкание и обрыв) уже описан на фото выше.

5. Тестирование D1.
