Высота дымовой трубы над крышей: Ничего не найдено — 404

на сколько должна быть выше, расположение

Содержание:

Безусловно, на долговечность и качество работы дымохода влияет множество факторов. Однако одним из наиболее значимых считается высота дымовой трубы. О том, каким должен быть этот показатель, а также как провести необходимые расчеты, поговорим в настоящем материале.

Принципы проектирования дымохода

Важно понимать, что при условии грамотной установки дымохода с учетом оптимальной высоты, сечения и конфигурации, можно добиться таких результатов, как:

• повышенная эффективность использования топлива – оно сгорает и выделяет тепло в большей степени;
• тяга становится очень хорошей в любую погоду;
• стены печи и строения прогреваются заметно быстрее;
• точка росы преодолевается заметно быстрее, следовательно, конденсата образуется намного меньше.

Немаловажным условием устройства дымохода будет обеспечение свободного доступа к ней для прочистки от сажи, чтобы продлить срок его полезного использования.

Где разместить дымовую трубу

Обратите внимание, что дымоход является составной частью отопительной системы здания, так что все тонкости его расположения разрабатываются на этапе проектирования всего здания в целом.

Расположение труб на крыше и внутри дома будет определяться по большей части особенностями строения, а не только предпочтениями хозяев. При этом очень важно учесть размещение элементов перекрытия, чтобы при прохождении дымовой трубы через крышу не пришлось делать откосы от стропил.

Оптимальными для жилого дома вариантами комнат, по которым может проходить дымоход, будет кухня, подсобка или коридор. В спальне и гостиной наличие дымовой трубы может привести к излишнему шуму, что нежелательно.

Назначение дымохода

В целом, дымоход выполняет огромное количество функций и влияет на работу отопительных приборов. Однако более предметно мы остановимся на таких показателях, как эффективность работы печи и количество требуемого топлива. Отметим, что в случае неправильной установки дымохода до 40% вырабатываемого печью тепла может безвозвратно теряться.

Следовательно, при обустройстве дымовой трубы стоит тщательно выбирать ее диаметр и материал, а также рассчитать высоту трубы над крышей и отрезка, проходящего по дому. Немаловажно при этом учитывать тип отопительного прибора – камин, печь или котел.

Высота дымовой трубы

Определение конкретной высоты дымохода является одним из основных аспектов процесса установки трубы.

На первый взгляд может показаться, что чем больше высота трубы относительно конька крыши, тем тяга будет лучше. Но это не совсем так. В слишком длинном дымоходе аэродинамическое сопротивление оттоку угарных газов из котла увеличивается, что приводит к снижению скорости движения дыма и нагреву стенок дымовой трубы.

Как следствие, угарные газы становятся тяжелее, скапливаются в трубе, тем самым снижая качество тяги. Так что длинный дымоход не может гарантировать постоянное наличие тяги.

Расположение трубы также играет определенную роль. Если установлена труба ниже конька, в нее при определенном направлении будет задувать ветер, что приведет к периодической потере тяги.

В связи с этим были разработаны требования СНиП 2.04.05-91, определяющие высоту дымовой трубы:

• от колосника до устья высота трубы должна составлять не менее 5 м, а оптимально – от 6 м и выше;
• показатель высоты трубы относительно конька, если крыша практически плоская, составляет от 0,5 метров;
• значение, насколько труба должна быть выше конька, если она расположена в 1,5-3 метрах от него, составляет 50 см;
• устье трубы дымохода, расположенной в 1,5-3 метрах от парапета или конька, обязано находиться на одном уровне с ними;
• если расстояние от трубы до конька превышает 3 метра, устье дымохода может находиться не ниже черты, проведенной в 10º вниз от него.

Отдельно стоит отметить, что в случае проходящей рядом с дымоходом вентиляционной трубы, их высота должна быть одинаковой.

Установка трубы на крыше – это очень ответственный этап работ, к которому нужно отнестись ответственно.

От того, какой материал будет использован для трубы дымохода, будет зависеть метод его монтажа. Тем не менее, основной норматив установки дымовой трубы предполагает использование дополнительных растяжек в случае, если высота трубы от устья до подножия превышает 1,2 метра. Растяжки монтируются к трубе на специальном хомуте, надетом на нее, после чего фиксируются на крыше.

Расчет высоты дымохода над крышей

Для того чтобы правильно выполнить расчет оптимальной высоты дымохода в каждом конкретном случае, учитывают ряд показателей:

• количество труб для дымохода;
• масса угарных газов, которая выделяется в единицу времени;
• коэффициент оседания угарных газов и продуктов горения;
• коэффициент рассеивания сгораемых газов в атмосфере.

Полученные данные можно подставить в соответствующие формулы, чтобы выяснить, какая высота будет оптимальной для необходимого уровня тяги. Тем не менее, подобные расчеты под силу не каждому ввиду их сложности и трудоемкости.

Хотя любые расчеты должны производиться только профессионалами, все же в интернете можно найти специализированные программы-калькуляторы, позволяющие вычислить нужную высоту дымохода. Такой вариант можно считать альтернативным, так что с его помощью можно хотя бы примерно определиться с высотой трубы.

Разновидностей такого программного обеспечения существует огромное множество, так что в любой из них можно подставить свои данные и быстро получить результаты.

Таким образом, мы выяснили, что верно вычислить высоту дымохода всегда очень важно, ведь она влияет на долговечность, безопасность и эффективность эксплуатации отопительного оборудования. Поэтому не поленитесь тщательно изучить этот момент, а наши советы обеспечат вас дополнительной информацией.

Какой должна быть высота трубы относительно конька крыши?

Часто говорят, что дом похож на человеческий организм. Его компоненты функционируют взаимосвязанно. Любое нарушение норм и требований при создании отопительной системы может повлечь за собой трудности в использовании, а также разрушение крыши. Чтобы избежать негативных последствий, необходимо определиться, как высчитывается высота трубы относительно конька крыши. Так вы легко сможете подобрать оптимальную величину.

Расстояние от конька до дымохода: каким оно должно быть?

Любые неточности и ошибки при определении высоты дымохода могут обернуться серьезными неприятностями. Неправильные вычисления могут привести к тому, что тяга окажется чересчур малой. В таких условиях разжечь печь порой бывает просто невозможно. Еще одной существенной проблемой является появление завихрений в дымоходе. Результатом таких явлений и обратного движения продуктов горения будет задымление жилого помещения.

Правильный расчет воздушных потоков

Как же корректно определяется высота дымовой трубы относительно конька крыши? Натыкаясь на наружную часть дымоходной трубы, ветер меняет направление. Горизонтальный поток, наталкиваясь на стенку трубы, просто пытается обогнуть ее и сворачивает наверх. Из-за такой перемены курса в области стенки формируется разреженная атмосфера, благодаря чему дым вытягивается из дымохода.

Для создания хорошей тяги требуется влияние ветра. Если препятствия непреодолимой силы мешают нормальному движению потоков воздуха, отвод дыма не будет происходить правильно. Подобным препятствием может стать коньковое ребро. По этой причине очень важно соблюдать правильное соотношение между расстоянием до конька и размером трубы.

Рекомендации по подбору высоты

Стандарты, по которым подбирается оптимальная высота вентиляционной трубы относительно конька крыши, определены в строительных нормах и правилах 2.04.05-91.

Согласно этим нормам:

1. Длина дымохода должна составлять как минимум 5 м.
2. Размер выхода трубы над плоской кровлей должен равняться не менее 0,5 м.
3. Труба должна подниматься над коньком как минимум на полметра, если длина отрезка в горизонтальной плоскости между коньком и трубой меньше или равна 1,5 м.
4. Устье дымохода делается по высоте вровень с коньком или немного возвышается над ним в том случае, если длина отрезка между коньком и трубой по горизонтали находится в пределах от 1,5 до 3 м.
5. Выход дымохода не должен лежать ниже уровня, откладываемого в сторону от свеса карниза от конька под углом 10 градусов к горизонтали.

Считается, что размер труб, выведенных поблизости канала дымохода, равен высоте самого отопительного устройства.

Правильное расположение

Самым лучшим вариантом расположения дымохода при обустройстве скатных кровель считается приближение на минимальное расстояние к коньку.

Это обусловлено следующими особенностями:

1. Расположение рядом с коньком обеспечивает оптимальное значение высоты от дна колосника до выхода дымоходной трубы.
2. Барьер конька крыши не будет мешать воздействию потоков воздуха на канал.
3. Такое приближение обеспечивает снижение затрат, необходимых для сооружения дымохода.

Аналогично можно определить значение высоты дымохода, если между трубой и ребром конька расстояние составляет больше 1,5 м, но меньше 3 м. Операций при этом выполняется значительно меньше. Достаточно отложить горизонтальную линию от верхней точки крыши. Так определяется минимальное значение высоты наружной части дымохода.

Вычисление высоты трубы

Для тех ситуаций, когда длина отрезка между коньком и каналом составляет больше трех метров, высота трубы относительно конька крыши определяется наиболее сложным образом. Вычисление характеристик дымохода может осуществляться как математически, так и графически.

Графический и математический методы

Нередко бывают ситуации, когда расположенная в центре печь с дымоходом пересекает конструкцию кровли или расположена близко к краю основного ската, то есть находится далеко от конька. Если величина отрезка от выхода дымовой трубы составляет больше 5 м, то ее можно будет установить. Достаточно только рассчитать высоту дымохода по отношению к коньку. Чтобы найти минимальное значение высоты трубы, находящейся на удалении от конька, можно использовать два метода:

1. Графический. Высота высчитывается при помощи геометрических построений.
2. Математический. Размер дымохода определяется при помощи известных формул тригонометрии.

Проект строения можно скорректировать путем перемещения оси дымового канала по горизонтали. Простые операции помогут определить оптимальное расположение трубы. Также стоит учесть, что между самой короткой частью дымохода и покрытием крыши должно быть расстояние не менее полуметра. Математический метод строится на применении некоторых геометрических формул. Научный метод позволяет точно вычислить минимальное значение высоты дымохода.

Проектирование дымоотводящих путей

При возведении здания, оборудованного печкой, камином или иными приборами отопления, необходимо уделить достаточное внимание разработке проекта дымоотводящих путей. Высота трубы относительно конька крыши должна быть определена в соответствии с установленными требованиями для обеспечения нормального оттока продуктов горения.

Факторы, оказывающие влияние на высоту трубы

Какие факторы могут оказать влияние на выбор высоты труб? На этот вопрос существует несколько ответов. Высота трубы над коньком определяется такими характеристиками, как угол наклона кровли, объем поверхности крыши, где расположен дымоход, климат, в котором находится постройка, количество деревьев и сколько сооружений есть вблизи здания. Именно такие моменты необходимо учитывать при проведении расчетов.

Оптимальный размер

Прежде чем приступать к строительству, важно наиболее точно вычислить размер дымоотводящих путей. При возведении дымового канала квалифицированные специалисты ориентируются на определенные требования. Если он удален от конька на 1,5 м, то высота трубы над коньком крыши дома должна составлять не меньше полуметра. При таких условиях обеспечивается хорошая тяга. В случае если дымоход расположен от высшей точки кровли на расстоянии 3 м, высота может быть такой же, как и у конька. Если же труба находится на расстоянии больше чем на 3 м от конька, выход дымохода располагается ниже горизонтальной линии на 10 градусов.

Как выполнить расчеты?

Чтобы правильно вычислить такую характеристику, как высота трубы относительно конька крыши, необходимо сперва схематично нарисовать план крыши и отметить на нем, как расположены дымоотводящие пути. Применяя геометрические построения, необходимо масштаб умножить на высоту. Если сооружение находится среди высоких зеленых насаждений или построек, высота трубы от конька крыши должна быть определена корректно для обеспечения правильного вывода продуктов горения. В этом случае будут создаваться потоки воздуха, выводящие из системы сжигаемые отходы. Правильная работа системы отопления зависит от силы тяги в дымоходе. Ведь именно она позволяет вывести из жилища все токсичные продукты горения.

Система отопления связана напрямую со следующими характеристиками:

• высота трубы над коньком крыши бани;
• размер сечения внутри;
• разница температур внутри и снаружи трубы;
• конструкция дымохода;
• влажность;
• атмосферное давление.

Чтобы определить, правильно ли функционирует дымоход, не обязательно разжигать печь. Достаточно только зажечь спичку и поднести ее к камину. Пламя при хорошей тяге будет затягиваться внутрь или вовсе потухнет.

Вероятные проблемы

Перед наступлением холодов хозяева частных домов сталкиваются с множеством проблем, при которых дым поступает в помещение.

Такая неприятность может произойти по нескольким причинам:

• попадание птицы внутрь трубы;
• обвал трубы;
• большое скопление сажи в дымоходе.

Чтобы избежать этого, перед началом отопительного сезона следует проверить дымоотводящие пути и при необходимости прочистить трубы от сажи, а также убрать из канала инородные тела.

Заключение

Чтобы грамотно организовать систему вентиляции в доме с печью или камином, нужно не только выполнить различные подсчеты, но и следить за ее нормальным функционированием. Для устранения вероятности попадания внутрь вентиляционных каналов осадков и посторонних предметов обычно ставится специальная крышка. Чтобы обеспечить всем жильцам комфортное применение системы отопления, подсчеты значений высоты дымохода над уровнем кровли должны быть выполнены с максимальной точностью.

Высота дымохода полезная информация от производителя

   Может показаться, что устройство дымовой трубы – это самая простая часть жилого строительства. Тем не менее, это не так. Правильно сконструированный дымоход – это непростая конструкция, от которой во многом зависит исправность и эффективность работы отопительной системы. Именно поэтому очень важно произвести все расчеты, связанные с установкой и монтажом дымохода, безошибочно. Это поможет добиться таких эксплуатационных характеристик, которые усилят КПД отопительной системы, независимо от того, отапливается дом с помощью печи или газового котла.

  Важнейший параметр, влияющий на степень эффективности дымохода и производительности отопительного прибора – высота дымовой трубы над кровлей дома.

  Для расчета диаметра и сечения трубы, ее конфигурации и оптимальной высоты над кровлей лучше всего обратиться к опытному специалисту-теплотехнику. Правильный расчет параметров для устройства качественного дымохода – непростая задача. Если вы ни разу не сталкивались с ней, лучше всего поручить эту работу профессионалу. Если совершить ошибку на этапе этих расчетов, можно заметно снизить производительности печи или котла, а также увеличить расход топлива, что сделает отопительную систему крайне неэкономичной. Теплотехники отмечают, что КПД неправильно обустроенного дымового канала может снизиться на 40-50%, так как при неправильных расчетах снижается тяга, увеличивается объем продуктов сгорания топлива, трубы быстрее забиваются и хуже прогревают помещение.

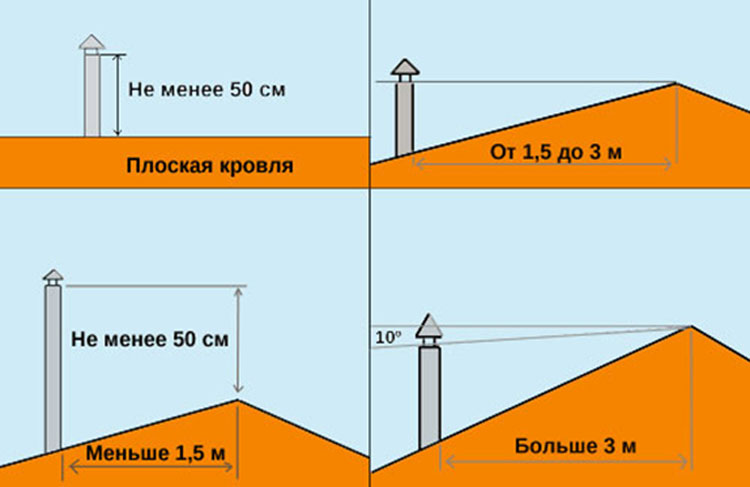

  Показатели высоты дымовой трубы над крышей берутся из регламента СНиП «Отопление, вентиляция, кондиционирование». Стандарт подразумевает следующие показатели:

  Над плоской кровлей высота трубы должна составлять не менее 500 мм.

  Если труба расположена на расстоянии до 1,5 до конька крыши, она должна располагаться на высоте не менее 500 мм.

  Если дымоход располагается на расстоянии от 1,5 до 3 м до конька, его высота не должна быть ниже уровня конька кровли.

  Если дымоход располагается на большом расстоянии от конька (от 3 м и более), высота дымохода должна быть не ниже 10° к горизонту.

Высота вентиляционной трубы над крышей СНиП

Достаточно простой вопрос, как определяется по СНиП высота вентиляционной трубы над крышей, зачастую ставит в тупик даже уверенных в себе проектировщиков, что говорить о самодеятельных строителях, запланировавших переоборудование или капитальную перестройку своего жилья. Вопрос, между тем, далеко не праздный, так как от высоты вентиляционной трубы над крышей зависит основополагающая характеристика – ее производительность по объему перемещенного воздуха.

Чем регламентируется высота вывода вентиляции

Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

• СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
• СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
• СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
• СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

• На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
• Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
• На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

• На плоской кровле – не менее 500 мм;
• Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10^о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м³ продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см².

Для того чтобы обеспечить требуемые 1,5-2 м³ в час кратности смены воздуха для жилых помещений в 60 м² при высоте потолков 2 м, расход составляет 150 м³, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Что влияет на производительность вентиляции

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

• Скорость потока воздуха на высоте установки вентиляционной трубы;
• Температура воздуха на улице и внутри помещения;
• Форма сечения канала и качество поверхности по всей высоте воздуховода;
• Форма крыши.

Практическим измерением можно получить расходный коэффициент С_. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10^о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Высота дымохода — как правильно рассчитать?

Ответ на этот вопрос важен с точки зрения нормальной тяги в дымоходе. Обычно для ответа на вопрос, – «какой высоты делать дымоход?» достаточно изучения схемы ветрового подпора.

В отличие от большинства схем в интернете, эту схему можно считать полной. На ней учтен вариант с двумя постройками, расположенными рядом друг с другом. При этом одна из построек значительно ниже. Типичная ситуация: баня расположена близко к дому, нужно рассчитать высоту дымохода для бани. Или постройки на двух соседствующих участках расположены близко друг к другу, но при этом отличаются по высоте.

Высота дымохода над крышей. Из-за чего может сломаться дымоход?

Сломать дымоход может сильный порыв ветра или снег, накопившийся на крыше за зиму. Считается, что если высота дымохода над крышей превышает 1,2 метра, то его нужно дополнительно закрепить к кровле при помощи растяжек. В таком случае на наружный контур дымохода устанавливают хомут под растяжки. Дополнительную жесткость участку дымоходной системы выше крыши создаст проходка кровли, сделанная по индивидуальным параметрам.

Высота дымохода и диаметр сечения.

При выборе диаметра будущего дымохода воспользуйтесь инструкцией производителя отопительного агрегата. Если высота дымохода получается большая, то может возникнуть эффект повышенной тяги и топливо будет расходоваться быстро. В таком случае диаметр дымохода можно увеличить, но учтите, что чрезмерное увеличение диаметра может привести к эффекту «обратной тяги» и дым попадет в помещение.

Как рассчитать высоту дымохода?

Если у вас есть сомнения по высоте будущего дымохода, воспользуйтесь услугой «Аэродинамический расчет». Такой расчет учитывает множество параметров будущего дымохода на этапе проектирования: высоту дымохода, диаметр, мощность отопительного агрегата и другие.

Как решить проблему с тягой, увеличив высоту дымохода?

На практике бывают случаи, когда тяги в дымоходе нет, и  одно из решений — увеличить (нарастить) высоту дымохода. Как с минимальными затратами проверить это решение? Мы рекомендуем нарастить уже имеющуюся дымоходную трубу самой доступной трубой, которая у вас есть (или купить самый дешевый вариант) — водопроводной, вентиляционной и т.п. Если тяга появилась, демонтируйте бюджетную подмену и увеличьте высоту дымохода безопасными материалами.

Какой высоты должен быть дымоход над крышей?

Какой высоты должен быть дымоход котла, печи или камина? От правильного ответ на этот вопрос зависит смета обустройства дымоотводного канала и сама возможность эксплуатации теплогенерирующего агрегата.

Ведь чрезмерно высокий дымоход разорит бюджет владельца, попутно исказив экстерьер строения. А в недостаточно высоком канале отвода дымовых газов не будет тяги, обеспечивающей приток кислорода в топку во время розжига котла, печи или камина.

Высота дымохода относительно конька крыши

От чего зависит высота дымохода?

Верхний торец канала отвода дымовых газов должен располагаться вне границ зоны турбулентности, формируемой обдувающими крышу ветрами. Поэтому высота дымохода для котла, камина или печи зависит от геометрии кровли, определяющей границы этой зоны. То есть  высота трубы определяется месторасположением дымоотводного канала относительно конька кровли и углом ската крыши.

Кроме того, определяя высоту дымохода, проектировщик должен учитывать такой параметр, как интенсивность воздухообмена в канале, побуждаемого разницей плотности воздуха на уровне топки и дефлектора. Проще говоря: котлу, печи или камину нужна тяга, которая зависит от высоты трубы. Причем минимальная высота определяется по паспорту котла или по рабочим параметрам печи или камина.

Однако далеко не в каждом паспорте есть информация о том, какая высота дымохода является минимально допустимой.

В этом случае большинство проектировщиков рекомендуют поднимать дымоход хотя бы до 5-метровой отметки. Разница давления на нулевом уровне и 5-метровой высоте обеспечит гарантированно стабильную тягу в канале воздухообмена.

Как определить высоту по кровле?

Высота дымохода относительно крыши определяется с учетом следующих нюансов:

• Если точка прохода трубы сквозь кровлю расположена на расстоянии 1500 миллиметров от наивысшей точки крыши, то верхний торец оголовка поднимают на 50 сантиметров над коньком.
• Если труба проходит сквозь кровлю на расстоянии 1500-3000 миллиметров от наивысшей точки крыши, то верхний торец оголовка располагают вровень с коньком.
• Если труба проходит сквозь кровлю на расстоянии более 3000 миллиметров от наивысшей точки крыши, то верхний торец располагают вдоль линии, отложенной под углом 10 градусов от параллельной фундаменту касательной, пересекающей конек.
• Рекомендуемая высота дымохода над крышей плоского типа – 2000 миллиметров.
• Минимальная высота оголовка – возвышающейся над кровлей части дымохода – не может быть меньше 500 миллиметров.

Схема высоты дымоходов

Как рассчитать высоту дымохода?

Для определения общей высоты дымохода вам понадобится вышеизложенная информация и схематический чертеж дома (фронтальная или боковая проекция с четко выраженной точкой расположения конька кровли).

Для расчетов лучше использовать натурную (графическую) методику, которая выглядит следующим образом:

• На чертеже, сквозь наивысшую точку крыши (конек) прокладывают линию, перпендикулярную цокольному перекрытию.
• От этой линии, под углом 10 градусов, откладывают наклонную прямую.
• В соответствии с масштабами строения на линии цокольного перекрытия обозначают точку расположения теплогенерирующего агрегата (печи, камина, котла).
• От этой точки откладывают перпендикуляр к линии цокольного перекрытия.
• Точка пересечения этого перпендикуляра и 10-градусной наклонной укажет на положение верхнего торца оголовка.
• Высота трубы будет равна расстоянию от линии цокольного перекрытия до точки пересечения перпендикуляра и наклонной прямой.

Трансформировав это расстояние с помощью известного масштаба схематического чертежа, вы получите высоту дымохода в метрах.

Как оптимизировать смету строительства дымохода?

Минимальная высота дымохода равна 5 метрам. Однако фактическая высота трубы может быть больше минимальной в несколько раз. Причем с позиции минимизации сметы идеальной считается именно 5-метровая высота. Ведь такой дымоход может обеспечить достаточно интенсивную тягу.

Однако расстояние от верхнего края оголовка до кровли не может быть меньше 500 миллиметров. Причем сам оголовок должен возвышаться над зоной турбулентности воздушных потоков, очерченной 10-градусной наклонной.

То есть высота дымохода достигнет максимума в точке конька кровли, и будет стремиться к минимуму в точке прохода у края крыши.  Поэтому процесс оптимизации сметы предполагает только одно действие – смещение точки прохода дымохода сквозь кровлю по направлению к краю крыши.

Смещение точки прохода дымохода сквозь кровлю по направлению к краю крыши

Как определяют прочие параметры дымохода?

Форма сечения канала определяется по строительному материалу дымохода. Если вы используете кирпич, то ваш канал будет прямоугольным или квадратным. Во всех остальных случаях лучше использовать круглый канал.

Размеры сечения дымоходного канала определяется по габаритам сечения топки. Причем внутренний диаметр круглого воздуховода высчитывают по пропорции 1:10 (канал: топка), а габариты квадратного канала по пропорции 1:1,5. Впрочем, точные значения параметров сечения дымохода можно «подсмотреть» в паспорте любого котла или в послойном чертеже сложенной из кирпичей печи.

Идеальная траектория дымохода это вертикальная прямая — перпендикуляр к цоколю. Поэтому все горизонтальные переходы следует заменить наклонными отрезками (под углом 30 градусов). Если это невозможно, то длину горизонтальных участков следует ограничить 1,5 метрами. При этом минимальная высота должна увеличиться на те же 1,5 метра.

Заключение

Теперь вы знаете: как определяется высота и диаметр дымохода. Однако помните, что предложенные методики расчета допустимы к применению только в случае расчета бытовых дымоходов, обслуживающих всего один теплогенерирующий агрегат.

Если вы собираетесь построить дымоход для промышленного котла мощностью более 80 кВт или для двух печей или печи и камина, то указанная методика расчета габаритов (высоты и диаметра) вам не поможет. В этом случае вам придется обратиться за помощью к профессионалам.

Расположение труб над кровлей.

Занимаясь установкой дымовых труб, в первую очередь обращают внимание на то, чтобы они выходили над уровнем кровли по возможности максимально близко к коньку крыши. Высота, на которую верхний срез оголовка трубы должен превышать высоту конька крыши, прямо увязана с расстоянием до конька от места выхода трубы.

При использовании насадных труб обязательно учитывается место расположения печи в помещении. Та часть дымовой трубы, которая выведена над кровлей, находится под круглосуточным негативным влиянием внешних факторов. Именно поэтому опытные мастера рекомендуют выкладывать оголовок на известковом, цементно-известковом или чисто цементном растворе.

В тех случаях, когда расстояние от места выхода трубы до конька крыши (смотри рисунок) по перпендикуляру, который на плане проводится от точки выхода к коньку крыши, составляет менее 1500 миллиметров, то оголовок трубы выводится на 500 миллиметров выше конька. В том случае, если указанное расстояние колеблется в диапазоне 1500 – 3000 миллиметров, оголовок следует выводить на уровень конька. В любом случае требуется поднять верхний срез трубы над уровнем крыши на высоту не менее 1500 миллиметров.

Высокие деревья, имеющие густые кроны, и стены, которые находятся в непосредственной близости от точки выведения трубы, однозначно требуют нарастить ей стальной, либо асбоцементной трубой, чтобы избежать опрокидывания дыма сильным ветром.

Асбестовые трубы

Указанные изделия достаточно удобны в использовании. Они обладают небольшим весом, не имеют швов и демонстрируют достаточно высокую прочность. Всё это позволяет достаточно часто использовать асбоцементные трубы вместо труб кирпичных. Как правило, такие трубы устанавливаются на основаниях двух типов:

• Кирпичная кладка;
• Плита железобетонная (составная, либо монолитная). Такая плита имеет квадратную форму в плане и муфту (выемку) для установки в ней трубы.

При выборе диаметра трубы, которую вы собираетесь установить, следует руководствоваться следующим требованием – внутренняя площадь отверстия выбранной вами трубы должна быть равной площади дымового канала выложенной вами печи.

По краям бетонной плиты следует предусмотреть бортики для последующего изготовления распушки. Их высота должна позволять заполнить пустое пространство между ними и трубой наполнителем на требуемую высоту. В качестве последнего чаще всего используют шлакобетон, песок, землю и т.п. после установки по месту трубу следует прочно закрепить на чердаке. Причём выдра на такую трубу может выполняться не только квадратной, но и круглой формы, монолитной, либо состоящей из двух частей.

Под выдрой обязательно следует выполнить стандартный слезник. Для предотвращения сползания выдры и жёсткой её фиксации в определённом месте трубы под неё устанавливают специально изготовленную цементную муфту (либо обмазывают трубу толстым слоем раствора). Под монолитную выдру или штукатурный раствор на трубу наносятся лёгкие насечки. Верх плиты имеет определённый наклон, а шов между ней и трубой обязательно промазывается раствором (преимущественно цементным). На оголовке трубы крепится колпак или флюгарка.

Кроме видимых преимуществ, трубы из асбеста обладают определёнными недостатками. Основным из них является их тонкие стенки. Быстро нагреваясь, они также быстро остывают, что приводит к появлению конденсата. Чтобы устранить вероятность возникновения последнего, асбестовые трубы утепляют по всей высоте. Как на участке, проходящем по чердаку, так и в части, поднимающейся над кровлей.

Утепление труб

Для того чтобы утеплить трубы. В настоящее время применяется несколько технологий. Основными из них являются:

Оштукатуривание – кирпичные трубы, выложенные вами, подлежат периодическим осмотрам. При выявлении неисправностей ремонт следует выполнять незамедлительно. После завершения ремонтных работ поверхность труб покрывается штукатурным раствором (известково-шлаковый, с незначительным добавлением цемента). Раствор наносится слоем не более 50 – 70 миллиметров. Шлак, входящий в раствор, необходимо предварительно просеять и промыть. Величина его оставшихся зёрен не должна быть более 5 миллиметров.

Чтобы такой слой хорошо держался на поверхности трубы, её предварительно армируют специальной сеткой, либо проволокой. Арматура должна отстоять от поверхности трубы на 20 – 30 миллиметров. Применяется проволока, имеющая толщину от 5 до 10 миллиметров. Витки проволоки располагаются с шагом в 10 миллиметров, затем оплетаются проволокой, имеющий меньший диаметр. Причём витки последней наносятся с шагом в 15 – 20 миллиметров.

Перед тем, как нанести штукатурный раствор, следует предварительно смочить поверхность трубы водой. Затем выполняется обрызг (наносится тонкий слой достаточно жидкого раствора), затем собственно грунт и накрывка, которая, как правило, выполняется в несколько слоёв тестообразного раствора (3 – 5). Слой, который наносится последним, тщательно ровняется и затирается. После высыхания нанесённого раствора выполняется контроль качества его нанесения. Если в процессе контроля выявлено наличие трещин, то трубу следует расшить и выполнить процедуру ещё раз. После этого трубу отделывают набело, то есть покрывают известковой или меловой краской.

Облицовка шлакобетонными плитами – Первоначально изготавливается требуемое количество плит нужного размера толщиной порядка 40 – 50 миллиметров. Иногда для прочности их ещё и армируют. В процессе облицовки данные плиты крепятся проволокой, после чего швы между ними проходят гипсовым раствором.

Облицовка плитами из железобетона – такие плиты армированы изначально и имеют стандартную толщину порядка 20 – 25 миллиметров. Их размер выбирается таким образом, чтобы после завершения монтажа между плитами и внешней стороной трубы оставалось пустое пространство в 50 – 70 миллиметров со всех сторон. В процессе установки такие плиты также скрепляются проволокой, а после завершения монтажа образовавшееся свободное пространство засыпается негорючими сущими материалами, имеющими высокие теплоизоляционные свойства (шлак, керамзит и т. п.).

Закрытие щитами – указанные изделия являются каркасами, выполненными из дерева (тёс необходимой длины). Их ширина определяется так, чтобы после установки получить расстояние от стенок трубы до каркаса в 100 – 120 миллиметров. Щиты облицовываются шифером, затем поворачиваются облицованной стороной к трубе и фиксируются между собой. Образовавшиеся при этом швы тщательно промазываются. Верхний (находящийся под кровлей) обычно закрывают плитками из бетона или гипса. Щели тоже промазывают, а свободное пространство между стенками щитов и трубой заполняется теплоизоляционными материалами.

При выполнении профилактических осмотров данный каркас снимается. Асбоцементные трубы утепляются точно таким же образом. Независимо от типа материала, использованного для утепления, состояние труб требуется регулярно контролировать и незамедлительно устранять все выявленные дефекты.

Высота дымохода над крышей

Какая высота дымохода мне нужна над крышей?

Высота дымохода является одним из критических факторов, влияющих на производительность вашей дровяной печи и на безопасность установки дровяной печи.

Для традиционного строительства используется «Правило 3-2-10», чтобы определить, насколько высоко дымоход должен быть над линией крыши. Для жилых автофургонов, автобусов, фургонов и лодок мы предлагаем использовать съемный дымоход несколько меньшей длины.

Отверстие дымохода над крышей дома из прутьев и кирпичей должно быть на 3 фута выше линии крыши или на 2 фута выше любой части здания в пределах 10 футов, в зависимости от того, что выше.

Для большинства небольших строений, таких как небольшие домики и крошечные дома, самая высокая часть конструкции находится в пределах 10 футов от дымохода. В этом случае дымоход должен быть на 2 фута выше пика крыши или на 3 фута выше линии крыши, в зависимости от того, что выше.

Для более крупных конструкций результат будет зависеть от уклона кровли. Для здания с плоской или неглубокой скатной крышей дымоход должен быть на 3 фута выше точки, в которой он пересекает линию крыши. Для здания с крутой крышей отверстие для дымохода должно быть на 2 фута выше самой высокой части крыши в пределах 10 футов.

Почему так важна высота дымохода?

Более высокие дымоходы создают более прочную тягу

Одним из факторов, определяющих силу тяги, создаваемой дымовой системой, является разница в давлении воздуха между топкой и отверстием дымовой трубы. Поскольку давление воздуха ниже на больших высотах, и более высокий столб поднимающегося воздуха сильнее тянет воздух под ним, увеличение высоты дымохода обычно усиливает тягу.

Дома традиционной постройки обычно имеют высоту не менее 15 футов по вертикали между топкой и отверстием для дымохода.Большинство крошечных структур просто недостаточно высоки, чтобы выдержать 15-футовую систему дымохода, поэтому важно иметь как можно большую высоту в разумных пределах.

Более высокие дымоходы предотвращают обратную тягу

Когда отверстие дымохода находится слишком близко к верху конструкции, вихревые потоки воздуха, вызванные ветром, ударяющим по конструкции, могут давить на отверстие дымохода, заставляя дым снова подниматься в жилое пространство. Это состояние, называемое обратной тягой, опасно, но, как правило, его можно избежать.

Чтобы предотвратить обратную тягу, дымоходы, соответствующие правилу 3-2-10, обычно достаточно высоки, чтобы оставаться выше любых закрученных воздушных потоков.В результате, ветер, попадающий в достаточно высокий дымоход, должен быть боковым и иметь тенденцию улучшать тягу, а не вызывать обратную тягу.

В экстремальных условиях экранированные и направленные ветром колпаки от дождя могут помочь предотвратить обратную тягу, но не заменяют соответствующую высоту дымохода.

Более высокие дымоходы не пропускают дым с крыши

Если дымоход слишком короткий, дым может попасть на холодную крышу и конденсироваться с образованием легковоспламеняющихся отложений креозота. Это не только неприглядное состояние, но и опасность пожара.

Искры от дымохода, попадающие на осадок креозота, могут вызвать его возгорание и вызвать пожар в доме. Экран искрогасителя, встроенный в колпак от дождя, может помочь ограничить размер искр, которые могут ускользнуть, но не заменяет адекватную высоту дымохода.

Конструкция крошечной домашней дымоходной системы

Если вам нужна помощь в проектировании вашей крошечной домашней дымоходной системы, попробуйте наш инструмент для проектирования дымоходов или свяжитесь с нами для получения личной помощи в вашем проекте.

Требования к высоте дымоходной трубы

Установка дымоходной системы класса А — это простой способ вентиляции дровяной печи без затрат на строительство полного каменного дымохода.Однако очень важно спланировать установку. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и правильный УЗ, необходимо учитывать множество факторов. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащего размера дымохода на трубы над крышей.

3-2-10 Разъяснение правил

Если вы исследовали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз.Это правило относится к правильной высоте дымохода над крышей. Объясняется, что дымовая труба должна быть на высоте минимум на три фута над крышей, но также на два фута выше, чем что-либо в пределах десяти футов.

• Минимум три фута над высокой стороной крыши
• По крайней мере, на два фута выше, чем что-либо в пределах десяти футов

Часть правила, гласящая, что труба должна быть на 2 фута выше всего в пределах 10 футов, — вот где большинство людей сбиваются с толку.Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу. Чем выше уклон кровли, тем ближе крыша будет к трубе в том месте, где она проникает в крышу. Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты дымохода

Знание наклона крыши чрезвычайно полезно для определения высоты, на которой дымоходная труба должна находиться над крышей. Уклон крыши объясняется просто подъемом через пробег. «Подъем» — это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние. В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика, длина которого превышает 12 дюймов по горизонтали.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Затем нам нужно знать, будет ли проход в крыше на расстоянии десяти футов по горизонтали от конька.Если вы находитесь на расстоянии более 10 футов по горизонтали от гребня, мы будем использовать множитель 10 футов, поскольку это требование выполнено. Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.

Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.

Пример # 1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проникновение в крышу на дальше , чем 10 футов по горизонтали от конька крыши. Возьмем высоту уклона крыши 7 дюймов и умножим ее на 10, что составит 70 дюймов. Это означает, что если мы измеряем 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать на 94 дюйма над крышей, если измерять от «восходящей» стороны дымохода.

Пример № 2:

Давайте сделаем тот же пример, но переместим проем в крыше ближе к коньку крыши.У нас уклон крыши составляет 7/12, а прорезь в крыше будет на расстоянии 4 футов от конька крыши. Возьмем высоту уклона крыши в 7 дюймов (дюймов подъема на фут) и умножим это на 4 (футы горизонтального пролета до высшей точки), что составит 28 дюймов (дюймов подъема до наивысшей точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.

На этом этапе мы охватываем все в правиле: дымоход должен быть как минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

Этот зазор предназначен для предотвращения падения углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.

Пожалуйста, помните, также следует учитывать руководство производителя. Если производитель дымовой трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.

Почему дымоходы из каменной кладки должны соответствовать правилу 3-2-10 и как трубочисты, сертифицированные CSIA, делают математические вычисления — Мудрость из очага

Изображение любезно предоставлено Национальной гильдией трубочистов, Sweeping Magazine,

Широко известно, что каменные дымоходы должны соответствовать правилу 3-2-10. Это правило означает, что они должны выступать на 3 фута над проемом в крыше по самой короткой стороне, а верх дымохода должен быть на 2 фута выше любой части строительной конструкции в пределах 10 футов.

Это требование к высоте каменных дымоходов, проходящих через скатные крыши или прилегающих к ним, существует уже много десятилетий. Но почему это? Я лично работаю с дымоходами с 1997 года и последние 10 лет активно участвую в этой отрасли и вместе с профессионалами отрасли. Я задавал этот вопрос много раз разным людям в отрасли. Я обнаружил, что в рассуждениях о правиле 3-2-10 есть что-то вроде разделения.

Одна школа мысли гласит, что это необходимо для безопасности, чтобы все горячее, выходящее из верхней части дымохода, включая пламя или пылающий креозот в случае пожара в дымоходе, не задело соседнюю крышу или конструкцию здания. Огонь.

Но если бы это было правдой, разве не было бы более строгих требований к деревянным крышам? А может быть, более мягкие требования к металлической кровле? Нет разных требований. То же самое, будь то скатная крыша из резины, асфальта, шифера, металла или кедра.

Другая школа мысли гласит, что эта минимальная высота обеспечивает достаточную высоту дымохода для обеспечения тяги. А также то, что это поможет предотвратить создание сквозняков в других частях здания.Но, как мы видим на практике, соблюдение правила 3-2-10 не всегда гарантирует это. Возьмем, к примеру, двухэтажный дом площадью 3000 квадратных футов с дополнительной одноэтажной семейной комнатой сзади.

ДАЛЕЕ: Другие проблемы с камином и дымоходом, с которыми часто сталкиваются домовладельцы.

На двускатном конце этой пристройки находится камин, и дымоход соответствует правилу 3-2-10. Но в 15 футах от дымохода находится второй этаж и чердак основной части дома, намного выше его вершины.Этот дымоход может быть подвержен сильным нисходящим потокам и проблемам с давлением в доме, даже если он соответствует правилу 3-2-10.

Это всего лишь пара примеров, из которых мы можем увидеть, что соблюдение требований к высоте дымохода, независимо от нашей точки зрения, может не защитить деревянные крыши от сотрясения или решить проблемы с производительностью.

Taller явно лучше, особенно с деревянной крышей.

Помните, что правило 3-2-10 — это минимальная высота. А иногда нам также приходится применять криминалистический подход к решению проблем с домашним давлением и воздухом «подпитки».

Американский институт безопасности дымоходов предлагает занятия по физике дымоходов [узнайте больше об этом курсе], где подробно обсуждаются вопросы давления. Мы также должны помнить, что если мы заменяем каменный дымоход перечисленной системой облицовки, дымоход должен соответствовать правилу 3-2-10.

Высота дымохода не устарела и часто не соответствовала минимальным требованиям по высоте на момент постройки. Для перечисленных твердотопливных приборов, которые мы устанавливаем и / или подключаем к каменному дымоходу, дымоход должен соответствовать правилу 3-2-10.

Многие газовые и пеллетные устройства, которые мы устанавливаем или подключаем к дымоходу из каменной кладки, также имеют это требование.
————————————————————————————————————————————————— —————————–
Версия этой статьи впервые появилась в июньском выпуске журнала Национальной гильдии трубочистов « Sweeping » за 2015 год. Автор Майкл Сегерстром — технический консультативный председатель NCSG. Майкл, сертифицированный трубочист CSIA с 2004 года, также входит в совет директоров Американского института безопасности дымоходов.Вы можете связаться с ним через его профиль на csia.org.

Нравится:

Нравится Загрузка …

Какой высоты должен быть дымоход?

Камины могут стать отличным дополнением практически к любому дому. Они бывают разных стилей — от прямых и строгих ультрасовременных версий до более экстравагантных королевских моделей. С вариантами из кирпича и раствора в деревенском стиле они могут быть адаптированы практически к любому стилю дома.

Предварительное исследование покажет вам, что эти структуры не только бывают разных стилей, но и могут состоять из различных материалов, таких как кирпич, металл и плитка.

В целом вы можете ожидать, что камин будет состоять из топки — это область, в которой находится огонь, — накидки для украшения, предметов безопасности, таких как решетки и кочерги, а также дымохода и дымохода, чтобы выводить весь этот дым наружу.

Последняя из этих частей является самой загадочной из всех каминов, поскольку их часто неправильно понимают и практически невозможно осмотреть. Что еще хуже, это также самая сложная часть камина в правильном уходе и чистке — это проблема, учитывая, что эта часть будет находиться под наиболее агрессивными элементами!

Хотя есть много вопросов, которые могут возникнуть у вас по поводу дымоходов, один из наиболее актуальных, вероятно, будет: «Какой высоты они должны быть?» Прежде чем ответить на этот вопрос, лучше сначала обсудить, как работают эти важные части камина.

Как работает дымоход?

Сами дымоходы берут свое начало в древнеримских обществах, которые использовали трубы для удаления дыма из пекарен. Они были в больших жилищах по всей Европе, но только в 16 веке их начали находить в жилых районах.

Проще говоря, основная задача дымохода — принимать горячие газы и дым из камина, печи или печи и выводить их в атмосферу. Эти конструкции расположены вертикально, поэтому газы могут эффективно удаляться из зоны первичного горения.

Внутренняя область, через которую проходят дым и газы, называется дымоходом и часто является основной областью, на которую обращаются внимание трубочистов. Хотя этот дымоход не использовался в старых дымоходах, он использовался во всех домах с 1950-х годов, поскольку он защищает дымоход от коррозионных элементов, образующихся из дыма и газа.

Дымоход и дымоход могут состоять из множества различных элементов, наиболее распространенными из которых являются плитка, бетон и металл. Основной механизм использования основан на относительном давлении изнутри наружу.Как и предполагалось, температура воздуха внутри дымохода намного выше, чем окружающего воздуха.

Эта повышенная температура приводит к более высокой степени добавления энергии к воздуху, что делает его гораздо менее плотным, чем более холодный воздух за пределами дома. Это может создать всасывание, когда дым выходит из дома за счет естественной тяги. Общая высота дымовой трубы влияет на величину создаваемой тяги — чем выше дымовая труба, тем больше тяга.

Правила высоты дымохода

Как и предполагалось, если дымоход слишком короткий, он будет иметь проблемы с вытяжкой — это результат недостаточного внутреннего давления, создаваемого для его вытеснения наружу.Однако слишком высокие дымоходы могут иметь некоторые проблемы.

Слишком высокий дымоход может привести к тому, что нагретый воздух остынет к тому времени, когда он достигнет верхней части дымовой трубы. Это может создать отрицательное давление внутри дымовой трубы, которое выталкивает дым и другие газы обратно в дом.

Чтобы добиться нужной высоты, многие инженеры создали формулу для точного создания дымохода нужного размера. Зная молекулярную массу выделяемого газа и допуская, что потери тепла и трение невелики, необходимо знать лишь несколько других элементов.

Несмотря на то, что это руководство выходит за рамки данного руководства, в этой формуле должны быть рассчитаны такие факторы, как ускорение свободного падения, средняя температура внутри дымохода, высота дымохода и другие факторы. Для непрофессионала есть несколько практических правил, которые можно использовать, чтобы максимально точно определить, какой высоты должен быть дымоход.

Самым распространенным из них является правило 2 футов, 10 футов, 3 футов. Грубо говоря, это означает, что дымоход должен быть на 3 фута выше точки, в которой он проходит через крышу, и при этом быть как минимум на 2 фута выше любой части здания, находящейся в пределах 10 футов от дымохода.

В идеале, дымоход должен быть самой высокой точкой в ​​доме — слишком высокий пик дома может привести к тому, что он будет конкурировать с дымовой трубой за давление воздуха, что снизит его эффективность.

Проблемы с дымоходом

Соблюдение правильной высоты дымовой трубы максимально увеличит эффективность вашего камина в удалении опасных газов и дыма, но это не единственное, о чем вам нужно беспокоиться, когда дело касается воздушного потока. Твердые виды топлива, такие как древесина и уголь, производят высокий уровень креозота, который может проникать в стенки футеровки дымохода.

Это может привести к накоплению в процессе многих применений, что приведет к ограничению черчения. Это приводит к очевидному выводу, что дым не сможет эффективно выходить из камина. Наиболее опасно то, что этот креозот может снова воспламениться, вызывая пожар в дымоходе.

Этот огонь может гореть намного сильнее, чем устойчивая конструкция дымохода и дымохода. Это может вызвать коррозионный эффект по сравнению с противоположной, но столь же разрушительной силой снаружи.Влага может просочиться в кирпичную кладку каминов и за зиму замерзнуть.

Этот процесс разрушает раствор, вызывая отслаивание и разрыхление кирпичей. Это может вызвать утечки, которые снизят эффективность дымохода, но при этом будут потенциально опасными. Чтобы смягчить эти проблемы, рекомендуется соблюдать какой-то график технического обслуживания, чтобы поддерживать дымоход в идеальной форме.

Также настоятельно рекомендуется иметь сертифицированного трубочиста, приходящего к вам домой для ежегодного осмотра, поскольку он сможет обнаружить потенциальные проблемы своим натренированным глазом намного быстрее, чем большинство людей. Более современные материалы, конструкции и источники топлива также могут быть добавлены в новую установку для дымохода и камина, которая, как показала практика, требует гораздо меньшего обслуживания.

Последние мысли

Высота дымохода важна, поскольку она определяет эффективность, с которой токсичный воздух, создаваемый при горении, может покинуть здание. Слишком короткий может означать, что внутреннего давления недостаточно для преодоления внешнего давления, а слишком высокий может создать отрицательный пузырь воздуха, который толкает поднимающиеся газы и дым обратно вниз.

Неправильное обслуживание дымохода и камина может создать дополнительные проблемы с вытяжкой в ​​виде скопления креозота, пожара в дымоходе и скалывания кирпичей. Если вы пытаетесь определить высоту дымохода, воспользуйтесь правилом 2 фута, 10 футов, 3 фута. Дымоход должен выходить не менее чем на 3 фута от отверстия и быть на 2 фута выше, чем что-либо на 10 футов вокруг него.

Трубочист и осмотр

С учетом всего вышесказанного, важнейшей задачей домовладельцев является качественное прочистка и осмотр дымохода. Неважно, насколько высок или короток ваш дымоход, потому что проблемы с вытяжкой возникают чаще, чем нет, если вы не поддерживаете чистоту дымохода.

В этом случае вы захотите нанять сертифицированных специалистов, которые могут осмотреть ваш дымоход и очистить креозот, который может заблокировать дымоход и вызвать огромные проблемы с курением.

В компании Vertical Chimney Care мы поддерживаем чистоту в Чикаго и пригородах в течение последних 30 лет, и наш профессионализм делает нас самой надежной компанией по обслуживанию дымоходов на Среднем Западе.Свяжитесь с нами, чтобы поговорить со специалистом!

Поддержание дымохода в соответствии с кодом

Многие дымоходы не соответствуют нормам. Фактически, многие не соответствуют требованиям к минимальной высоте, более известным как правило 3-2-10. И поскольку несоблюдение требований может вызвать проблемы с безопасностью, а также тот факт, что высота дымохода не задана, домовладельцам необходимо убедиться, что их дымоходы соответствуют нормам.

Chimney Doctors, одна из ведущих компаний по ремонту дымоходов в штате, подробно описывает причины этого правила, а также то, как вы можете проверить, соответствует ли ваш дымоход нормам.

Правило 3-2-10

Это правило означает, что самая короткая сторона дымохода должна быть не менее чем на 3 фута над проемом в крыше, а его верх должен быть на 2 фута выше любой части здания, находящейся в пределах 10 футов.

Проблемы безопасности

Это правило стоит по ряду причин. Некоторые профессионалы считают, что минимальные размеры необходимы, чтобы пламя или горящий креозот не подожгли вашу крышу. Другие считают, что это поможет улучшить тягу в дымоходе, которая влияет на скорость, с которой ядовитые газы выводятся через крышу, хотя то, насколько часто трубочист очищает ваш дымоход, также может иметь значение.

Обратите внимание, что это только минимальные требования. Как правило, чем круче крыша, тем выше должен быть дымоход. А поскольку эти более высокие дымоходы могут быть более восприимчивыми к тупой силе сильных ветров, в особенно ветреных районах могут потребоваться дополнительные распорки для дымоходов.

Идеальная высота дымохода

Принимая во внимание все различные факторы, может быть трудно определить идеальную высоту дымохода. Местная компания по производству дымоходов может помочь вам подобрать нужную высоту.

Принимая во внимание риски, связанные с физическим осмотром кровли, а также другие факторы окружающей среды, лучше обратиться к квалифицированному специалисту для осмотра дымохода.

Chimney Doctors — это местная компания с 20-летним опытом. Мы предлагаем услуги по осмотру и замене дымохода. Чтобы записаться на прием, позвоните (518) 633-5900 или заполните эту форму. Мы обслуживаем домовладельцев в Клифтон-парке, штат Нью-Йорк.

Высота дымохода критична для производительности камина или дровяной печи

Автор — Мардж Пэджитт

Камины и дровяные печи работают правильно только тогда, когда все построено или установлено правильно, включая высоту дымохода. При планировании конечной высоты кладки или заводской дымоходной системы необходимо учитывать несколько факторов.

При строительстве или реконструкции дымохода строитель должен проверить высоту, чтобы убедиться, что он не только соответствует национальным стандартам противопожарной защиты 211, который является стандартом, используемым в промышленности для строительства дымоходов, но также соответствует Международному жилищному кодексу. требования.

Как стандарт, так и кодекс требуют, чтобы дымоход был на три фута выше высокой стороны крыши, на которой он выходит, и на два фута выше всего чего-либо (крыша, деревья, слуховые окна и т. Д.)) в пределах десяти футов.

Это первый шаг к определению конечной высоты дымохода. Если камин дымит, решающим фактором может быть высота дымохода.

Короткие дымоходы: Кроме того, имейте в виду, что короткий дымоход (менее 12 футов) может иметь неправильную тягу, поэтому, возможно, потребуется увеличить высоту дымохода, если камин находится на верхнем уровне дома.

Это общепринято в промышленности, хотя и не является требованием норм, что дымоходы высотой менее 12 или 15 футов могут не иметь хорошей тяги.Это может означать, что высота дымохода должна быть выше, чем требует код, чтобы он работал правильно.

Эффект стека: Второй фактор, который следует учитывать, — это конструкция дома. Если дымоход расположен в пристройке комнаты или в конце дома, а основная часть дома выше дымохода, дом будет действовать как дымоход и вытягивать воздух вверх.

Это может вызвать так называемый «эффект стека» и втягивать дым обратно в дом от камина, когда он работает, и неприятный запах, когда он не используется.По этой причине всегда тщательно планируйте расположение дымохода.

Деревья: Если деревья или ветви находятся в пределах десяти футов от дымохода, они могут повлиять на тягу и вызвать нисходящие потоки. Если необходимо, срежьте деревья и сучья на расстоянии более десяти футов.

Чего нельзя делать: никогда не добавляйте к дымоходу секцию облицовки дымохода, чтобы сделать ее выше, не увеличивая при этом внешнюю выемку для кирпича. Стыки дымохода должны находиться ниже наружной поверхности, чтобы они не опрокидывались, и при неправильной установке может представлять опасность.

Домовладельцы могут захотеть проконсультироваться со своим профессиональным трубочистом, прежде чем добавлять дополнительную комнату или строить новый дом, чтобы определить лучшее место для дымохода и камина.

В некоторых случаях дымоход просто не может правильно тянуть из-за расположения и конструкции дома, и его, возможно, придется построить выше или полностью удалить.

Альтернативный камин, например, топка с прямым отводом газа, в некоторых случаях может быть хорошей альтернативой открытому дровяному камину.Камины с прямой вентиляцией представляют собой закрытые герметичные системы, в которых для сжигания используется наружный воздух, и на них не так влияет конструкция дома, как на открытые камины.

~ Мардж Пэджитт

Высота дымохода | Flue-pipes.com

Минимальная высота дымохода, рекомендуемая для минимальной производительности дровяных и многотопливных приборов, составляет 4,5 м от верха печи до верха дымохода.

Расстояние между колпаком дымохода и прилегающей крышей / стеной / конструкцией должно быть больше 2.3 мтр.

Лучше всего расположить дымоход так, чтобы он выходил прямо вверх как можно ближе к коньку крыши. На приведенной ниже диаграмме, взятой из документа J (строительные нормы и правила), показаны минимальные значения высоты и положения дымохода для всех видов сжигания древесины и использования нескольких видов топлива.

В некоторых случаях, особенно когда дымоходы расположены ближе к низу скатной крыши или у карниза, может возникнуть необходимость увеличить высоту дымохода выше этих минимальных обязательных требований.Причина этого заключается в том, чтобы очистить зоны давления, создаваемые ветром, ударяющим по крыше и близлежащим конструкциям, например деревьям, которые могут мешать восходящей тяге, необходимой для работы прибора или пожара.

Максимальная высота отдельно стоящей дымовой трубы над крышей для традиционного каменного дымохода в 4,5 раза превышает ширину самой узкой горизонтальной части дымохода.
В случае дымоходов из нержавеющей стали следует обращаться к инструкциям производителя по установке; однако в большинстве случаев это будет около 3 метров.Это измерение проводится от последней точки, в которой дымоход проходит через край крыши или выходит за ее пределы, до перекрытия или окончания дымохода. Высокие дымоходы могут нуждаться в подкреплении, всегда консультируйтесь с производителем.

Для зданий с горючими крышами, например на войлочных крышах дымоход должен заканчиваться на высоте не менее 1,8 м над горючей поверхностью:

Что о нас говорят другие люди:

«Очень хорошая цена !!»

»Легко заказать; Хорошее качество; Доставка на следующий рабочий день.Fab «
Стив Кемп — Маркет Расен

«Очень понравилась опора»

«Очень быстрая доставка и хорошая упаковка. Все в отличном состоянии. Спасибо папе за установку!»
Кэролин Маккиннон — Ванна

«Легкая работа всего за несколько часов .
