Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом не зря сравнивают с живым организмом. Все его компоненты тесно взаимодействуют друг с другом. Несоблюдение строительных норм для системы отопления неизбежно приводит к эксплуатационным проблемам и даже к разрушению конструкции крыши.

Чтобы избежать негативных последствий, следует знать, как определить высоту дымохода по отношению к коньку, как найти оптимальное значение.

Содержание

• Расстояние от дымохода до конька
• Прозрачная технологическая процедура
• Графическая и математическая методология
• Принципы и детали планировки
• Видео о принципах математического метода

Расстояние от дымохода до конька

Ошибки и неточности в расчетах высоты дымохода могут привести к серьезным проблемам. Неправильные расчеты могут привести к значительному снижению тяги в дымоходе. Зажечь кастрюлю будет трудно или даже невозможно.

Более серьезным последствием неправильного расчета будут вихри в дымоходе. Вихри, обратное движение продуктов горения, приводят к появлению дыма в помещении со всеми вытекающими отсюда рисками и серьезными последствиями для здоровья.





Ветер, сталкиваясь с внешней стороной дымохода, меняет направление своего движения. Проще говоря, сталкиваясь со стенкой дымохода, горизонтальный поток воздуха стремится обойти ее и направляется вверх. Изменение направления» создает отрицательное давление воздуха в области атакованной стены, благодаря чему дым высасывается из дымохода.

Для хорошей тяги в дымоходе необходимо влияние ветра. Если горизонтальному потоку воздуха препятствуют непреодолимые преграды, дымовые газы не могут нормально отводиться. Конёк скатной крыши может стать таким препятствием, если между ним и дымоходом не соблюдены достаточная высота и зазор.





Четкий технологический регламент

Стандарт СНиП 41-01-2003 содержит правила правильного определения высоты дымохода по отношению к коньку крыши. В соответствии с техническим регламентом:

• Общая длина дымохода от колосниковой решетки до выходного отверстия должна составлять не менее 5 м. В домах с конструкцией без крыши допускается высота дымохода менее 5 м при условии стабильной тяги.
• Высота дымохода над конструкцией плоской крыши должна быть не менее 0,5 м.
• Дымоход должен возвышаться над коньком на 0,5 м или более, если горизонтальное расстояние между дымоходом и краем конька не превышает 1,5 м.
• Выход дымохода должен находиться на той же высоте, что и край конька, или немного выше, если горизонтальное расстояние между дымоходом и линией конька составляет от 1,5 до 3 метров.
• Выход дымохода не должен быть ниже линии, проведенной от конька крыши в сторону карниза под углом 10º к горизонту.

Высота вентиляционных и дымовых каналов, примыкающих к дымоходу, должна быть равна высоте печной трубы.





В случае скатной крыши наиболее целесообразно располагать дымоход как можно ближе к коньку двускатной стены, потому что:

• При любой конструкции дома со скатной крышей расположение вблизи конька обеспечит максимальное расстояние от нижней части решетки до выхода дымохода.
• Коньковый барьер не защитит дымоход от воздушных потоков.
• Наиболее близкое расположение к коньку обеспечивает самую низкую стоимость строительства дымохода.

Если расстояние между коньком и дымоходом менее 1,5 м, высоту можно легко определить обычным методом моделирования дома. Для этого выполните следующие действия:

• На схеме дома, нарисованной в удобном масштабе, проведите прямую линию, параллельную земле.
• От этой линии на пересечении крыши и дымохода вверх отступите на полметра в том же масштабе.
• В этой точке проведите новую горизонтальную линию. Это укажет минимальную высоту, на которой должен находиться выход дымохода.

Используйте аналогичный метод для определения предельной высоты дымохода, если горизонтальное расстояние между краем конька и дымоходом составляет более 1,5 м, но менее 3,0 м. Только действия меньше. Просто проведите горизонтальную линию от верха крыши, которая определит минимальную высоту внешней части дымохода.





Наиболее сложный процесс определения высоты дымохода над коньком скатной крыши характерен для ситуаций, когда расстояние дымохода от края конька превышает три метра. В этом случае необходимо математически или графически рассчитать параметры дымохода.

Обратите внимание, что длина дымохода, выходящего за пределы конструкции крыши, не должна быть преувеличена. Слишком сильный ветер может привести к падению высокого дымохода. В ситуациях, когда по техническим причинам нельзя обойтись без высокой дымовой трубы над крышей, ее следует укрепить стойками.

Графическая и математическая методика

Ниже приводится наиболее сложный способ определения высоты дымохода, находящегося на расстоянии более 3 метров от конька. Отличным примером таких дизайнерских решений являются дома с большими, удобными для использования пристройками. Каминная плита обычно устанавливается таким образом, чтобы она могла обогревать все жилые помещения.





Часто дымовая плита, которая находится почти в центре сложной конструкции, пересекает конструкцию крыши в районе пристройки или близко к краю главного фронтона, то есть на значительном расстоянии от конька. Если расстояние от предполагаемого уровня колосниковой решетки до планируемого выхода дымохода составляет 5 метров или более, установка возможна.

Поэтому необходимо только рассчитать высоту секции дымохода по отношению к коньку скатной, ломаной или шатровой крыши. Существует два метода определения минимальной высоты секции дымохода, смещенной от конька:

• Графика. Согласно ему, высота внешней части дымохода определяется геометрической конструкцией.
• Математический. Согласно ей, размер внешней части дымохода определяется по тригонометрическим формулам, известным еще со школьных времен.

Принцип графического построения аналогичен описанным выше способам получения значения максимальной высоты дымохода. Схема дома с точными размерами и пропорциями рисуется в масштабе, подходящем для работы.





На вершине крыши проводится горизонтальная линия, от которой вниз с помощью транспортира откладывается угол 10º. Пересечение предполагаемой оси симметрии дымохода с прямой линией, проведенной вниз по углу, даст требуемое значение. Необходимо измерить участок, отрезанный линиями, и перевести высоту в фактическое значение, указанное на шкале.

При необходимости проект дома может быть скорректирован путем перемещения оси дымохода по горизонтали. Простые действия помогут вам найти оптимальное положение дымохода.

Обратите внимание, что расстояние между покрытием крыши и короткой стороной дымохода должно быть не менее 0,5 м. Если отопительный прибор работает на твердом топливе, к половине метра необходимо добавить еще 15 см для организации металлической защиты профнастила или металлической кровли.

Математический метод основан на использовании тригонометрических формул. Уроки, полученные в классе, помогут вам быстро и точно определить минимальную высоту дымохода, используя только две известные величины.





Алгоритм математического расчета:

• С помощью лазерного уровня измерьте ширину дома и высоту конька, принимая во внимание высоту стен и конструкцию крыши. Если у вас нет недорогого прибора, вы можете измерить ширину дома с помощью простой рулетки. То же самое проделайте с высотой стены и фронтона, которые затем сложите.
• Измерьте расстояние между осевой линией дома и осевой линией планируемого дымохода.
• Нарисуйте схему фронтонной стороны дома в масштабе, удобном для дальнейшей работы. Наиболее подходящий масштаб для начинающих — 1:100. Это означает, что 1 см чертежа покажет расстояние в 1 м от реального здания. Использование удобной шкалы поможет избежать недочетов и ошибок при преобразовании размеров.
• Отметьте на чертеже осевую линию дымохода.
• Проведите вспомогательную горизонтальную линию через верхнюю часть дома, так называемый конёк. Продлите его и центральную ось дымохода до пересечения.
• Используя транспортир, расположитесь на 10º ниже точки, обозначающей хребет. Следуя этому направлению, проведите линию, пересекающуюся с центральной осью дымохода.
• Получаем прямоугольный треугольник, один из катетов которого определяется формулой a = b × tgα.

В формуле: a — величина, на которую дымоход должен быть ниже конька; b — расстояние от центральной оси дома до центральной оси дымохода; α = 10º (уклон, регламентированный строительными нормами, отложенный от горизонта).

После интенсивных расчетов мы получаем значение, которое нужно вычесть из общей высоты дома, измеренной по коньку. Обратите внимание, что общая высота дымохода от решетки до выхода должна составлять 5 м, а минимальное расстояние от покрытия крыши до выхода должно быть не менее 0,5 м.





Если после измерения и перевода размеров в реалистичный формат схема соответствует конструктивным требованиям, этот вариант является удачным и позволяет построить дымоход в запланированном месте. Если нет, вам придется найти подходящее решение, экспериментируя с перемещением центральной оси дымохода ближе к коньку или в противоположном направлении.

Правила и нюансы планировки

Одних расчетов и чертежей недостаточно для создания безупречного дизайна. Ведь вертикальный дымоход пересекает внутренние помещения, а значит, влияет на их планировку.

Не всегда возможно установить его ближе к коньку, чтобы выполнить задуманное. Часто его приходится размещать на значительном расстоянии.





Следующие факторы влияют на расположение дымохода внутри помещения и, следовательно, на высоту внешней части дымохода:

• Внутренняя планировка строящейся коробки.
• Тип дымохода.
• Количество этажей.
• Простота установки дымохода.
• Обеспечение доступа для технического обслуживания.
• Разнообразие материалов, используемых для возведения стен и стропильной конструкции.
• Количество приборов, подключаемых к одному дымоходу.

Обратите внимание, что в соответствии с правилами для систем отопления в частных домах, один прибор должен быть подключен к одному дымоходу. Только в исключительных случаях допускается отвод дыма от двух плит через один дымоход. Однако в таких случаях для нормального функционирования дымовой системы необходимо установить внутри сепаратор дымовых газов.





В двух- и трехэтажных домах плиты располагаются одна над другой. Их дымоходы построены таким образом, что они выходят через одну трубу. Естественно, только дымоход плиты на верхнем этаже может быть идеально прямым. Все остальные дымоходы изготавливаются в виде колен. Наклон отвода составляет 60°, а его максимальная длина не должна превышать 1 м.

Дымоходы делятся по типу конструкции:

• Стеновые дымоходы. Наиболее экономичный и простой в строительстве и эксплуатации вариант для стационарных внутренних стен. Используется в каменной и кирпичной кладке зданий, где есть возможность сделать канал в несущей стене.
• Корень. Вариант, выполненный в виде отдельных стояков от кухни. Более дорогая конструкция, но в некоторых случаях единственно возможная. Если нет технических причин для строительства настенного воздуховода, его строят. В основном они используются для строительства дымоходов в бревенчатой или брусовой шахте.
• Удивлен. Тип дымохода, основанный непосредственно на плите, железобетонная плита, основанная на перекрытии плиты. Используется в небольших зданиях, что продиктовано необходимостью экономии площади.

Стеновые дымоходы — стояки являются приоритетными для проектировщиков, так как их строительство происходит в период кладки стен и экономит внушительное количество строительного материала. Однако их нельзя устанавливать в коробке без внутренней капитальной стены. Однако, если условия строительства соблюдены, пристенный дымоход будет располагаться как можно ближе к фронтону.





Дымоход из кирпичных стен изготавливается с использованием шаблона-шара, который просто обкладывается кирпичом по периметру. Это своего рода деревянный ящик, сечение которого в плане равно сечению дымохода. Когда во время кладки достигается верхний край короба, его перемещают вверх и снова накрывают. Продолжайте до тех пор, пока не будет завершена несущая стена.

Каменные дымоходы обычно встраиваются во внутренние стены. Таким образом, дом лучше отапливается, а расходы на отопление снижаются. Бывают ситуации, когда стеновые стояки устанавливаются в наружных стенах, но это решение неэкономично и сложно в применении. Если дымоход встроен в наружную стену, его толщина увеличивается.

Конечно, если дымоход встроен в наружную стену, высота дымохода по отношению к коньку должна быть рассчитана в соответствии с методами, описанными выше. Высота внешней части дымохода, построенного при возведении внутренней сплошной стены, составляет, согласно стандартным правилам, полметра.





Обратите внимание, что дымоходы в стенах из пенобетонных блоков или силикатного кирпича выполняются только из обычного красного кирпича. Это связано с противопожарными нормами. В этих же правилах указаны расстояния между дымоходами и горючими конструкциями.

Расстояние от незащищенной деревянной коньковой обрешетки и стропил должно составлять 0,5 м, а от защищенных аналогов — 0,38 м. Металлические трубы должны находиться на расстоянии 0,7 м и более от горючих конструкций. При определении расстояния между дымоходом и элементами деревянной стропильной системы необходимо всегда соблюдать противопожарные нормы.





При проектировании основных и надземных дымоходов такие же строгие правила не действуют. Их расположение в большей степени ориентировано на архитектурно-планировочные особенности, удобство монтажа и дальнейшего обслуживания. Расположение дымохода по отношению к коньку крыши может быть таким, какое предпочитает владелец, но с учетом требований пожарной охраны.





Часть дымохода, выступающая над покрытием крыши, должна быть оштукатурена цементным раствором. Толщина штукатурного слоя должна составлять 2-3 см. В чердачном помещении дымоход должен быть побелен, чтобы можно было быстро найти утечку газа и устранить опасное место.

Видео о принципе математического метода

В видеоролике показана логика и процесс определения высоты дымохода, смещенного от конька более чем на 3 метра:

Соблюдение технических принципов и строительных норм — гарантия нормальной работы дымохода и долгого срока службы строительной конструкции.

Дымовая труба – взгляд сквозь крышу | Lifestyle

Выбор места установки и прохода крыши коренных труб из долговечных материалов, расчёт высоты и рекомендации как технично сэкономить на эксплуатации дымоходов.

Красивая крыша — визитная карточка любого загородного дома. Помимо кровельного покрытия, внимание привлекает и дымоход. Осыпавшаяся кирпичная или, неправильно сделанная дымовая труба портит всё впечатление от архитектуры коттеджа. К расположению дымохода на кровле и его конструкции предъявляются определённые требования, прописанные в строительных нормативах. Нарушение технических регламентов по правильному устройству дымоходных систем, может привести к проблемам с работой теплогенераторов (котлов и отопительных печей) и сокращению срока службы самого дымохода. А замена или даже ремонт такой конструкции, проходящей через весь дом – это почти новый капитальный ремонт. В статье рассказывается, как не допустить самых распространённых ошибок при монтаже дымохода.

Содержание:

• Почему печь и дымоход лучше всего ставить в центре дома.
• Недостатки наружного монтажа дымовой трубы.
• Минимальная высота дымохода и уровень возвышения дымовой трубы над коньком.
• Преимущества современных многослойных долговечных дымоходов.
• Выводы и рекомендации.

Оптимальное размещение теплогенератора и дымовой трубы в доме

Многим знакомо выражение: «Пляши от печки!». Оно означает, что дом должен быть построен вокруг печи, а не наоборот — теплогенератор и дымовая труба всеми правдами и неправдами втискивается в уже построенный коттедж. Иначе говоря, всё начинается с проектирования. Это — выбор места для фундамента и дымовой трубы, например, под каменную печь или камин, обложенный кирпичом, размеры отступов при проходке через перекрытия и стропила и вывода дымохода через кровлю.

Если пренебречь этим правилом, то монтаж всей системы значительно усложнится, что приведёт к увеличению сметы на строительство.

Традиционно, самым рациональным местом для размещения печии дальнейшего монтажа вертикального дымохода является условный центр дома на первом этаже.

При такой схеме оптимально распределяются тепловые потоки от нагретой печи. Дополнительно отапливается несколько смежных помещений, а дымоход оказывается в утеплённой зоне и, как можно ближе к коньку дома. Почему это так важно мы расскажем ниже.

Минусы дымохода сделанного снаружи дома

Если теплогенератор и дымоход устанавливается вплотную к одной из внешних стен, то дымовая труба должна находиться внутри теплового контура.

Ещё один часто задаваемый вопрос, а можно ли поставить кирпичный дымоход снаружи дома.

Проекты домов с наружным расположением красивого каменного дымохода, часто встречаются за границей.

Хочу поставить в доме чугунную печь-камин, а кирпичный дымоход с гильзой сделать снаружи, вместо дорогого металлического сэндвича, а потом обложить камнем. Как поведёт себя такая дымовая труба в суровую зиму?

Если ответить кратко, то такой дымоход сделать можно, но вот нужно ли, применительно к российским зимам?

Даже если хорошо утеплённая дымовая труба находится в холодной зоне на улице, то, при нашем суровом климате и длительном отопительном периоде, зимой создаются благоприятные условия для остужения и промерзания дымохода. Это может привести:

1. к усиленному образованию конденсата;
2. к ускоренному накоплению сажи;
3. к трудностям с растопкой теплогенератора;
4. к ухудшению тяги, вплоть до её опрокидывания.

Не забываем об усложнении строительства и монтажа длинной дымовой трубы, расположенной близко к краю ската крыши. Возвышающейся конструкции, например, обычному сэндвич-дымоходу, нужно придать дополнительную статическую устойчивость, сделав растяжки.

Высокой дымовой трубе придётся выдерживать повышенную ветровую и снеговую нагрузку.

Уличное размещение дымохода, особенно на краю ската кровли, приведёт к дополнительным затратам при его проектировании и монтаже:

• Под тяжелый кирпичный дымоход придётся делать усиленный фундамент.
• Дымоход, из-за повышенного расхода материалов, обойдётся дороже.
• Дымоход придётся хорошо утеплить по всей длине.
• Наружный дымоход обогревает не дом, например, отдавая часть тепла второму этажу, а улицу.

Важно: при расположении дымовых каналов снаружи зданий толщина стенок, сделанных из кирпича, должна быть не менее 38 см при расчетной наружной температуре воздуха до — 20 °С. Если температура зимой ниже, то толщину стенок дымохода придётся увеличивать ещё больше.

Итак, сложные решения, которых надо избегать:

• Монтаж дымохода «в ендову» скорее всего приведёт к протечкам.
• Монтаж дымовой трубы близко к краю ската кровли или на «улице».

Лучший вариант — разместить дымовую трубу в коньке, или рядом с коньком, узкой стороной параллельно оси крыши.

Если ширина дымохода превышает 80 см, то придётся устраивать разжелобок или разуклонку, чтобы в этом месте не скапливалась дождевая вода и снег.

Высота дымовой трубы по нормативам и уровень возвышения дымохода над кровлей относительно конька

Чтобы понять, почему важно правильно рассчитать высоту дымовой трубы и величину её возвышения на крыше, начнём с вопросов пользователей портала.

У меня в доме стоит чугунная отопительная печь. Задумался, а хватит ли для неё высоты дымохода в 3.5 м? Как печь поведёт себя при такой длине дымовой трубы и могут ли возникнуть какие-нибудь проблемы?

У меня стоит газовый котел. Дымоход и вентиляция сделаны из асбестовой трубы диаметром 16 см, утепленной базальтовой ватой с кожухом из оцинковки. Трубы проходят через второй этаж, чердачное перекрытие и кровлю. Общая высота труб около 8 метров. Крыша двускатная с наклоном около 45 градусов, высота около 4.5 м. Трубы находятся ниже конька примерно на 1 м и на расстоянии от него около 2.5 метров. Зимой проблем с тягой не было, но сейчас, при сильных порывах ветра, котел задувает. Что делать, наращивать трубу выше конька?

Есть правило — высота дымовой трубы должна быть не менее 5 м, если считать расстояние от колосников топки до верха среза оголовка дымохода.

В расчете не учитывается высота элементов, выступающих над трубой — колпаков, флюгарок, искрогасителей и т. д.

Второе правило регламентирует высоту возвышения дымохода над кровлей.

Труба, находящаяся на расстоянии до 1.5 м от конька дома, должна возвышаться не менее чем на 0,5 метра от конька до уровня выпуска дыма. Обращаю внимание: не до верха зонта, а именно до уровня, где заканчивается кольцевая часть трубы. Если труба находится на расстоянии более 1.5 и до 3 м от конька крыши, устье трубы должно находиться на уровне конька. Если дымоход смонтирован на расстоянии 3 и более метров от конька, то допускается 10 градусное понижение уровня возвышения трубы относительно конька.

При монтаже дымохода на плоской кровле следует учитывать величину снежного покрова и уже от него отсчитывать высоту возвышения трубы не менее чем в 50 см.

Эти требования в основном связанны с аэродинамикой кровли при ветровом воздействии (подпоре). С наветренной стороны образуется «бугор избыточного давления», а с обратной, подветренной, завихрения через конёк (как трамплин) могут создавать прорывные задувания с углом атаки сверху вниз. Поэтому, даже при постоянных направлениях ветров, уровни вывода дымоходов выбираются одинаково со всех сторон крыши. От задуваний на подветренной стороне как правило помогают зонты-дефлекторы. Но ветер ещё имеет и «ландшафтные» завихрения, также может измениться «роза ветров». А для отравления угарным газом, из-за опрокидывания тяги в дымовой трубе, достаточно и одного раза.

Лучшее на весь срок службы дома. Керамические дымоходные системы

Помимо высоты дымохода и его правильного месторасположения на крыше, важен выбор оптимального материала и конструкции дымовой трубы.

От этого зависит надёжность, срок службы и эффективность работы отопительной системы и минимум затрат на ремонт и эксплуатацию.

Раньше дымоход складывали из кирпича. Время качественной кладки кирпичной трубы значительно. Сегодня на смену однослойной конструкции приходят современные многослойные дымоходы на основе каменной оболочки из керамзитобетона, теплоизоляции из каменной ваты и вкладыша/гильзы — керамической трубы. Их монтаж не только быстрее в 3 раза, но и отвечает современным режимам жесткой эксплуатации.

Чтобы разобраться в преимуществах хорошо теплоизолированного керамического дымохода, сравним его внутренний канал с обычной кирпичной трубой.

Современная дымоходная система из керамики.

И

Стандартный кирпичный дымоход.

Неровности кладки и выступивший раствор внутри кирпичного дымохода создают дополнительное сопротивление на пути дымовых газов. Это приведёт к образованию ненужных завихрений и ухудшению тяги. Кроме этого неровности внутренних каналов быстро зарастают сажей.

Керамический дымоход имеет гладкие стенки. Дымовые потоки движутся без сопротивления.

Круглая форма керамического дымохода способствует оптимальному движению горячих газов.

Многослойные дымоходы с внутренним проветриванием стали делать по нескольким причинам:

1. Подвижная гильза внутри шахты устраняет нагрузку на несущую конструкцию трубы (внешнюю оболочку) из-за термических расширений. Такой дымоход отличается повышенной газоплотностью. Современный дымоход работает в цикличном режиме, а однослойная кирпичная шахта быстрее трескается и разрушается. В местах возможного жесткого защемления (в перекрытиях и кровле) образуются трещины. Это приводит к высокой пожароопасности конструкции.

2. В многослойной утеплённой конструкции внутренняя труба быстрее прогревается и дымоход быстрее растапливается (выходит на тягу). Это особенно важно при цикличной – эпизодической работе дымохода, например, у каминов. При постоянном печном отоплении труба, обычно, не успевает остывать.

Ещё одно преимущество керамического дымохода по сравнению с кирпичным — стойкость к конденсату.

Смена видов топлива и режима работы отопительной системы приводит к увеличению объема конденсата, который разрушает кирпич за несколько отопительных сезонов.

Совет. Если в доме уже возводят дымовые каналы из кирпича, то каналы для печи, камина и газовой трубы лучше всего выполнить в виде равносторонней ровной шахты, внутренним размером не менее 26х26см («шестирик» т. е. из 6 кирпичей в ряду).

Тогда в дальнейшем вы сможете «гильзовать» его.

Неравносторонние шахты ухудшают движение потока в трубе из-за обратных противотоков (сопротивлений), что стимулирует повышенное сажеобразование в трубе.

Внутреннее сечение дымового канала выбирается в зависимости от мощности теплогенератора.

Выводы и рекомендации

Сегодня кирпичные дымовые трубы в чистом виде перестали удовлетворять современным нормам по конструктивной и пожарной безопасности. Поэтому им на смену пришли современные металлические дымоходы-сэндвич или трёхслойные керамические дымоходы. Такие дымоходные системы открывают большие возможности для отделочных решений. Например, декорирование под кирпич.

Или оштукатуривания.

В результате система, а также узел примыкания к дымоходу, эстетично смотрятся на крыше дома, гармонируя с отделкой фасада и кровельным покрытием.

При ремонте старой кирпичной трубы, или при отделке современной керамической системы, недопустимо применять штучную плитку на клее. Есть риск её отклеивания и опасность падения на людей. Оптимальнее всего применять кольцевую обмуровку отделочным качественным кирпичом либо специальные системы для фасадной отделки, а лучше использовать готовые заводские решения для дымоходных систем.

Советуем тему, где рассказывается, какое нужно выдержать противопожарное расстояние до деревянных стропил при проходке дымоходом перекрытия и кровли.

Прочитайте статьи:

Правильный монтаж сэндвич-дымохода через деревянные перекрытия.

В статье:

• Что такое сэндвич-дымоход.
• С чего начинается монтаж сэндвич-дымохода.
• Что нужно знать о противопожарных расстояниях при его проходке.

Камин своими руками: личный опыт.

Этапы строительства красивого и функционального камина: от задумки до воплощения идеи.

Рекомендуем видео — протечка кровли из-за неправильного монтажа дымохода: исправляем ошибку.

Правила расчета, параметры и требования

При строительстве помещений, оборудованных камином, печкой или другими отопительными приборами с подводом твердого топлива, важно уделить достаточное внимание дымоходам. Высота дымохода относительно конька крыши должна соответствовать установленным нормам для нормального выхода продуктов сгорания.

Что влияет на высоту трубы?

Высота дымохода относительно конька крыши зависит не только от типа самой крыши, но и от ряда других важных параметров:

• Часть крыши, на которой расположен дымоход;
• Угол ската крыши;
• Климат района, где имеется структура, количество и интенсивность осадков;
• Здания и зеленые насаждения вокруг здания.

Эти данные учитываются при выполнении расчетов по определению высоты дымохода относительно конька крыши.

Оптимальное значение

Перед строительными работами важно определить точное значение будущих дымоходов. Строители исходят из следующих требований к возведению дымохода.

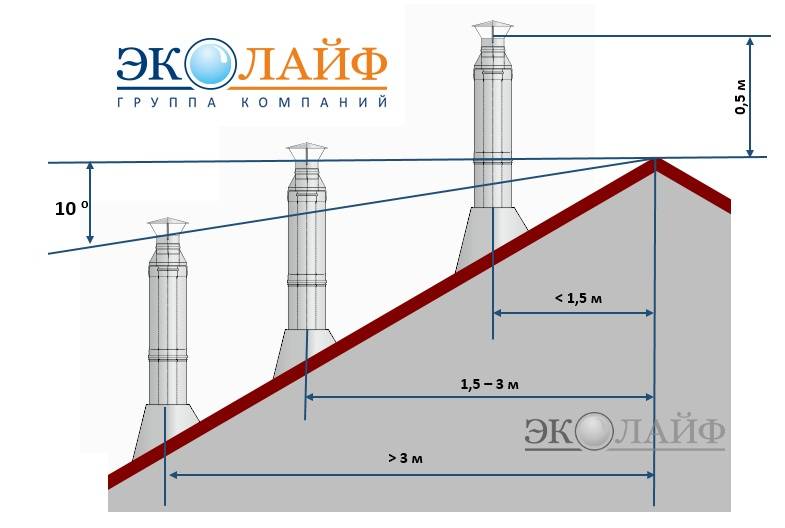

1. При удалении от конька 1,5 м высота над высшей точкой кровли должна быть не менее 0,5 м. Подобные места расположения обеспечивают хорошее сцепление с дорогой, но также ограничивают скопление снега в этой области крыши.
2. При удалении от высшей точки кровли 3 м высота дымохода относительно конька кровли может быть равна горизонту. Это значит, что она совпадает с высотой конька или немного превышает ее.
3. При расположении от хребта на расстоянии более 3 м высота должна быть на 10 градусов ниже горизонта.

Рекомендуемые

Наиболее эффективные способы проращивания семян

Несмотря на то, что рассадный способ в овощеводстве является очень трудоемким процессом, его использует большинство огородников. Посев семян в открытый грунт – простой и удобный способ, но эффективен он только в определенных климатических зонах. я…

Светоотражающая краска. Область применения

Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,. ..

Как сделать икону своими руками — варианты изготовления (простые и сложные)

В советское время многие коллекционировали значки, эмблемы, вымпелы. Достать их было непросто. А сегодня, благодаря технологиям, их можно изготовить самостоятельно. Зная, как сделать икону своими руками, можно и друзьям сделать оригинальные подарки, и сделать…

Как рассчитать расстояние от дымохода до конька крыши? Важно схематично представить план кровли, отметить расположение дымовых путей. Используя геометрический метод, вы уменьшили масштаб, чтобы умножить высоту. Отклонения отмечают линейкой и чертят линию.

Если дом расположен среди высоких зданий или деревьев, высота дымохода относительно конька крыши под углом 45 градусов должна быть больше относительно самой высокой точки крыши. Проще говоря, дымоход должен возвышаться над коньком на 0,75 м.

Дымоход и функции отопления

Согласно СНиП, высота дымохода относительно конька крыши должна быть рассчитана правильно для обеспечения нормального отвода дыма. В этом случае будет создаваться завихрение воздуха, что способствует выведению дымовых газов из системы. От хорошей тяги напрямую зависит исправная работа отопителя. Жажда помогает эффективно выводить вредные вещества из жилища. Он напрямую связан с:

• Высота дымохода относительно конька крыши на даче;
• Разность температур внутри и снаружи трубы;
• Правильность внутреннего сечения. Так, например, слишком широкий камин создает воздушные потоки, которые не только выводят газы, но и способствуют возникновению процесса продажи;
• Конструкция дымохода, а именно количество витков трубы;
• Атмосферное давление, чрезмерная влажность, которые могут снизить сцепление с дорогой.

Для определения функциональности камина без растопки печи. Достаточно зажечь спичку или бумажку и поднести к печи. При хорошей тяге пламя начнет затягиваться внутрь, а то и вовсе может погаснуть.

Возможные проблемы

Часто перед началом нового отопительного сезона владельцы частных домов сталкиваются с такой проблемой, когда весь дым начинает уходить в помещение. Это может быть связано со следующими факторами:

• Внутренняя часть трубы для удара птицы;
• Большое скопление сажи;
• Свернуть трубу.

Если вы хотите этого избежать, перед запуском печи необходимо проверить топку и тракт дымохода, очистить трубу от копоти и нагара.

Как быть камином?

Важно ориентироваться не только на расчеты высоты дымохода над коньком крыши, но и на его объем и форму. Лучшим вариантом считаются круглые трубы, так как в них не образуются дополнительные завихрения воздуха, препятствующие прохождению дыма. Кроме того, по сравнению с квадратными трубами, они не имеют углов, в которых может скапливаться большое количество копоти и дыма.

Верхняя часть трубы должна быть закреплена дополнительной распоркой для обеспечения устойчивости. Обычно устанавливается верхняя крышка, обеспечивающая отсутствие попадания внутрь системы посторонних предметов и атмосферных осадков.

Важные моменты при расчете дымохода

Параметры и расчеты высоты дымохода над крышей должны быть максимально правильными, чтобы обеспечить комфортное использование каменки. Важно учитывать следующие моменты:

• Выбор материала для изготовления дымохода должен происходить исходя из выбранного топлива для топки, так как разные виды имеют разную температуру горения, а соответственно и температуру дыма;
• Обеспечение адекватной вентиляции для выпуска отработанных газов. Чаще всего оборудование объединено в одну дымоходную трубу;
• Конструктивные особенности здания и удаленность от конька.

Отопительные приборы с подачей твердого топлива, имеют большую пожароопасность, поэтому если у вас ранее не было опыта расчета высоты дымохода, вам следует воспользоваться онлайн-калькулятором или доверить это профессионалам.

Зависимость высоты сечения

Как рассчитать высоту дымохода над коньком крыши, учитывая форму поперечного сечения трубы? Правила регламентируются документом СНиП, в который включены допустимые характеристики отопительных приборов и дымоходов. Рекомендуется перед началом расчетов изучить эти положения.

Выделяются с дымовыми газами и дымом, имеют высокую температуру и движутся вверх. Для обеспечения хорошей тяги газы должны иметь низкую температуру, а расстояние от топки до выхода быть небольшим. Однако это не всегда так. Оптимальный вариант – небольшой отрезок трубы в сочетании с большой высотой. Таким образом, можно увеличить тягу. Если он будет слишком большим, то уменьшится теплопроизводительность печи и, кроме того, потребуется гораздо больше топлива. Чтобы этого избежать, важно учитывать все параметры здания, его расположение, отопительный прибор и трубы.

Материалы для строительства дымохода

Исходными требованиями к материалам, используемым для строительства дымохода, является пожаробезопасность и недорогая стоимость. Допустимы следующие материалы:

1. Кирпич прочен и безопасен, но имеет высокую стоимость и склонность к копообразованию.
2. Асбестоцемент в отличие от кирпича — дешев, легок и прост в монтаже. Однако такие дымоходы категорически не подходят для топок, в топке которых будут вещества, имеющие высокую температуру горения.
3. Нержавеющая сталь быстро и легко монтируется, устойчива к коррозии, имеет небольшой вес и стоимость. Однако при выборе следует учитывать, что нержавеющая сталь обладает теплоизоляционными свойствами, быстро охлаждается, требует дополнительной изоляции в местах контакта с быстровозводимыми материалами.
4. Двухконтурная конструкция из стали имеет следующие преимущества: высокая скорость прохождения дыма по системе, не образует конденсат, простота монтажа.
5. Керамические дымоходы появились на рынке строительных материалов относительно недавно. Они имеют характеристики: целостность конструкции, круглое сечение и идеально гладкую внутреннюю поверхность, обеспечивающую беспрепятственное прохождение дыма, долгий срок службы, устойчивость к перепадам температур и естественным осадкам. Кроме того, такие конструкции защищены утеплителем из негорючих строительных материалов, имеют защитный короб. Единственным препятствием для установки может быть высокая стоимость данной конструкции.

Дымоход оказывает существенное влияние на нормальную работу всей системы отопления, поэтому особое значение имеет его проектирование и монтаж, а также содержание в эксплуатации.

…

БЫТЬ: https://tostpost.com/be/hatn-tul-nasc/25007-vyshynya-kom-na-adnosna-kan-ka-dahu-asabl-vasc-razl-ku-parametry-patra.html

Германия: https://tostpost.com/de/gem-tlichkeit/25027-h-he-des-schhornsteins-bez-glich-des-dachfirstes-besonderheiten-der-ber.html

ES: https://tostpost.com/es/la-comodidad-del-hogar/25049-la-altura-de-la-chimenea-sobre-la-cumbrera-del-tejado-caracter-sticas-.html

КК: https://tostpost.com/kk/domashniy-uyut/24988-bi-kt-g-m-rzhany-atysty-kerek-shatyryn-esepteu-erekshel-kter-parametrl.html

PL: https://tostpost.com/pl/komfort-domu/24918-wysoko-komina-wzgl-dem-kalenicy-dachu-cechy-oblicze-parametry-i-wymaga.html

ПТ: https://tostpost.com/pt/o-aconchego-do-lar/24928-a-altura-da-chamin-relativamente-skate-do-telhado-caracter-sticas-de-c. html

TR: https://tostpost.com/tr/domashniy-uyut/24995-baca-y-ksekli-i-nispeten-at-n-n-zellikleri-hesaplama-parametreleri-ve-.html

Великобритания: https://tostpost.com/uk/domashn-y-zatishok/24974-visota-dimarya-schodo-konika-dahu-osoblivost-rozrahunku-parametri-vimo.html

Анатомия крыши: 14 общих частей крыши

Перейти к основному содержанию

Продукты

Дизайн

Гарантия

Для профессионалов

Спинка

Планирование вашей крыши Кровля своими руками Повреждение крыши

7 признаков повреждения крышиКак определить протечку крышиПовреждения от ураганаПричины появления новой крышиЛедовые заторы

Наем подрядчика

Выбор подрядчикаНайти подрядчика

Кровельный блог

Чего ожидать: кровельный проектАнатомия крышиЗамена крыши и ремонт крышиПроектирование крышиИзучить все статьи

Назад

Опоясывающий лишай

Просмотреть все гонты Черепица Duration® Series Черепица Oakridge®Заказать печатный образец

Вдохновитесь

ФотогалереяВизуализируйте свою новую крышуПлиты в стиле гонтаПостройте свою крышуГонтичный цвет 2023 годаДизайн и вдохновение

Системные компоненты

Специализированная черепица

Беговая и коньковая черепица Стартовая черепица

Подложка

Ледяной и водозащитный слой Синтетическая подстилка

Вентиляция

Приточная вентиляция Вытяжная Вентиляция/ru-ru/кровельные работы/блог/the-anatomy-of-a-roofПродукты с малым уклономTitanium ® и RhinoRoof®Изучите все компоненты

Расширенные возможности

SureNail® TechnologyNailing Zone PerformanceStreakGuard® Algae ProtectionCOOL Энергоэффективность крыши

Начало работы

Финансирование вашей крышиНайти подрядчикаИнструкции по установке

Кровельная система

Кровельная система Total Protection®

Total Protection — это больше, чем галька.

Спина

Информация о гарантии

Обзор гарантииЧасто задаваемые вопросыГарантийные документы

Управление гарантией

Регистрация гарантииПередача гарантииПодать заявку

Назад

Сеть подрядчиков

Присоединяйтесь к нашей программе вознагражденийЦентр ресурсов OCConnect™Contractor Events

Ресурсы для профессионалов

Инструкции по установкеКалькулятор вентиляцииБиблиотека документовГде купитьNail Zone PerformanceИнструменты для веб-сайта

Ресурсный центр OCConnect™

Войдите в свою учетную запись OCConnect™

Спина

Об Оуэнс Корнинг

КомпанияУстойчивое развитиеПозвоните по телефону 1-800-GETPINK®

Кровельные программы

Переработка гонтаЗаказать печатный образец

Обещание нашего бренда

Покупая кровельную черепицу Owens Corning, вы можете быть уверены, что наша приверженность качеству имеет первостепенное значение.
