Особенности монтажа труб локальной канализации ООО Тепло3000 Санкт-Петербург

Статьи об оборудовании для отопления и водоснабжения

Укладка труб для внутренней канализации

Систему канализации, состоящую из труб и фитингов для внутренней канализации прокладывают под полом (или по полу при благоприятной планировке помещения) первого этажа. К трубам для внутренней канализации подходят фитинги-отводы диаметром 50 мм с уклоном не меньше 0,025 от раковин, умывальников и ванн и диаметром 100 мм с уклоном не менее 0,012 от унитаза и вентиляционного стояка. Трубы для внутренней канализации прокладывают диаметром 100 мм с уклоном не менее 0,012 к выпуску. Выпуски из санитарных приборов, кроме унитаза, оборудуют сифонами, гидравлический затвор в которых препятствует распространению запахов и газов из сети в помещения (в унитаз сифон встроен).

Стояк предназначен для вентиляции сети и предотвращения срыва гидравлических затворов. Он должен располагаться ближе к начальной точке сборного трубопровода и проходить по возможности ближе к дымоходу или трубам для отопления и водоснабжения для улучшения тяги. Диаметр стояка в пределах отапливаемой части помещения 100 мм, неотапливаемой части – 150 мм, конец стояка выводят над кровлей и снабжают дефлектором. На стояке на высоте 1 м от пола устраивают ревизию для прочистки системы канализации. Выпуск предусматривают также диаметром 100 мм, в случае необходимости устройства колена на выпуске применяют отводы с углом не менее 110°С. Для прокладки выпуска в фундаменте дома или стене подвала предусматривают отверстие 300х300 мм, причем верхний зазор с учетом возможности осадки дома должен быть не менее 150 мм. После укладки труб для внутренней канализации отверстие заделывают глинобетоном (смесь мятой глины со щебнем).

При высоком уровне грунтовых вод и наличии подвала для выпуска закладывают гильзу из металлического или асбестоцементного патрубка диаметром не менее 250 мм, в которой после укладки труб для внутренней канализации устраивают набивку из просмоленной пряди.

При монтаже внутренней системы канализации применяются чугунные или полимерные трубы и к ним фитинги для внутренней канализации из соответствующего материала. Полимерные трубы для внутренней канализации представлены поливинилхлоридными (ПВХ), полипропиленовыми и полиэтиленовыми трубами низкого давления (ПНД).

Укладка труб для наружной канализации

Следующий отрезок системы канализации – дворовая сеть. Это участок системы канализации, соединяющий трубы для внутренней канализации с помощью фитингов для наружной канализации с локальными очистными сооружениями или уличным коллектором. Для прокладки следует использовать чугунные трубы для канализации или полимерные канализационные трубы для наружной канализации.
Трубы для наружной канализации укладываются с уклоном 0,02 в сторону выпуска (или локальных очистных сооружений). При трудностях с соединением уклон можно уменьшить до 0,015. Особое внимание следует уделять выполнению необходимых уклонов на всем протяжении системы канализации без образования обратных уклонов, приводящих к возникновению на сети «мешков» с застойной водой и повышающих вероятность засоров и замерзания системы канализации.

Если длина спуска до уличного коллектора или локальных очистных сооружений менее 15 м и на выпуске нет поворотов, его можно устраивать без смотровых колодцев. При большой длине труб для наружной канализацииа расстоянии 5-8 м от дома и в точках поворотов следует устраивать смотровые и поворотные колодцы. При устройстве поворотных колодцев необходимо учитывать, что угол поворота может быть (считая по направлению потоков) не более 90°С, то же самое относится к углу присоединения к уличному коллектору. Нижнюю лотковую часть смотрового колодца устраивают зачастую из бетона, в котором предусматривают лоток – прямой в смотровом колодце и скругленный по радиусу 300 мм в поворотном. Высота и ширина лотка соответствуют диаметрам труб для наружной канализации, т.е. принимаются равными 100 мм, нижние грани скругляются. Гладкие концы труб для наружной канализации вставляются в лоток. Над лотком устанавливают рабочую часть колодца из железобетонных колец.

Диаметр рабочей части колодца при глубине до 1,2 м принимают равным 700 мм, при большей глубине – 1000 мм.

При монтаже труб для наружной канализации следует соблюдать следующие правила:

Укладка труб для наружной канализации и монтаж колодцев во избежание их просадки следует проводить на ненарушенном коренном грунте
При наличии участков нарушенного грунта его следует удалить и заменить песчаным грунтом, который необходимо тщательно утрамбовать при увлажнении

Песчаная подушка высотой 150 мм должна быть предусмотрена под трубами для канализации в известняках и подобных грунтах
Трубы для канализации на высоту 100 мм выше верха также желательно засыпать песчаным грунтом с трамбованием пазух, а затем засыпать местным грунтом с послойным трамбованием

Вентиляция канализации в частном и многоквартирном доме: схема и правила монтажа

Приточная и вытяжная система обеспечивают проветривание дренажного коллектора. Поступающий поток уменьшает разрежение во время слива, которое нарушает гидрозатвор в мойках и унитазах. Вентиляция канализации в частном доме и многоэтажном секторе предупреждает выделение резких запахов из септиков и стояков в помещении ванны или санузла. В период между сливами канал работает на вытягивание запахов и лишней влаги.

Содержание

Назначение вентиляции канализации
Основные правила устройства системы
Выбор вентиляционной системы
С использованием фановой трубы
С использованием вакуумного клапана
Схемы создания эффективной вентиляции
Правила монтажа

Назначение вентиляции канализации

Вентиляция канализации закладывается на этапе строительства

В момент сливания стоков изменяется давление в колене стояка, при этом вода высасывается из гидрозатвора и запахи проникают в квартиру. Газы вредят здоровью человека, вызывают аллергические проявления, отравления, становятся причиной взрывоопасных ситуаций. Гидрозатвор или сифон представляет собой изогнутую трубу под унитазом, ванной, мойкой и другими сантехническими устройствами. В колене постоянно присутствует вода, которая служит в качестве пробки, препятствующей проникновению запахов.

Стояк с принудительной подачей и вытяжкой оказывает действие на систему:

не допускает испарения в санузел;
предупреждает попадание в дом метана или сероводорода, который появляется в канализационных колодцах или выгребной яме;
сбалансирует давление внутри трубопровода.

Строительные нормы допускают монтаж канализации без установки вентиляционного стояка для частных домов высотой до двух этажей. В таких строениях предусматриваются разовые сливы небольшого объема стоков, которые не перекрывают диаметр спускового коллектора (50, 70 или 110 мм).

Ситуация меняется, если планируется канализация в многоквартирном доме. Жильцы одновременно пользуются сливом, удаляющаяся масса перекрывает канал, под давлением вытягиваются предохранительные пробки из сифонов. Необходимость вентиляции становится очевидной с повышением этажности дома.

Запахи в комнату проникают, если в многоэтажном секторе заполнены до отказа ассенизационные колодцы. Нет возможности для проникновения свежего потока в дренажную магистраль. При сливе даже из одной квартиры получается разница давления и на первых этажах высасывает воду из колен под раковиной, ванной или в унитазе.

Основные правила устройства системы

Вентиляция канализации с фановой трубой

Если сантехническими приборами долго не пользуются, например, при отъезде, вода в сифонах высыхает, испарения получают доступ в помещение санузла. Если в такой канализации стоит вентиляционный стояк, запахи не проникают в жилище.

Система проветривания организуется одним из способов:

с применением фанового стояка;
с установкой вакуумного диффузионного клапана.

Варианты почти равнозначны по эффективности, но в многоэтажных зданиях лучше работает система с двумя конструкциями. Диаметр коллекторов выбирается такой же, как и в схеме внутреннего трубопровода, т.к. увеличение размера стояка по сравнению с поперечным сечением местного дренажа не приводит к увеличению проветривания.

Канализационная вентиляция может совмещать трубы из разных материалов. Поливинилхлоридные элементы без проблем функционируют в сочетании с асбоцементными или металлическими трубами стояка.

Вертикальный канал врезается на самом высоком участке канализационной магистрали, для этой области используется труба наибольшего диаметра. Чаще всего точка подключения выбирается на месте соединения унитаза с тройником. Если в строении есть общая вентшахта, оголовок трубы выводится в нее. В противном случае канал в виде буквы Г пропускается через стену.

Выбор вентиляционной системы

Вентиляция септика

Схема рассматривает вывод оголовка вентканала из дома и фиксацию к наружному ограждению с помощью хомутов. Практикуется монтаж трубы на септике, который вынесен на расстояние от стен строения. Дальний колодец уменьшает риск попадания испарений во внутренние помещения.

Внешняя канализационная вытяжка обустраивается в частном домовладении. Если отсутствует дренажный стояк на верхние ярусы, как бывает в строениях для временного присутствия жильцов, лучше вмонтировать вакуумный клапан.

Учитываются обстоятельства при выборе системы:

количество этажей в строении;
диаметр коллекторов дренажной системы.

Фановая труба предусматривается в схеме автономной канализационной магистрали и в многоэтажной разводке, где поперечный размер труб более 50 мм. Клапан в этих схемах не врезается, а оборудуется вентиляционная система с выходом через крышу выше уровня кровли.

Обязательно устраивается проветривание выгребной ямы. Ставится ПВХ коллектор диаметром 100 мм, крепится к стене септика и выводится выше крыши вспомогательного строения. Низ трубы изолируется бандажом из пакли с расплавленным битумом, оголовок защищается от мусора листовой жестью. Нельзя ставить дефлектор на верх веншахты, т.к. в трубе отмечается повышенная влажность и механизм устройства покрывается льдом в морозную погоду.

С использованием фановой трубы

Встроенная система вентиляции в стене дома

В схеме дренажного коллектора фановая труба служит связующим элементом между выгребной ямой и наружной атмосферой. Такой способ используется почти во всех видах канализации и обеспечивает эффективное выведение неприятных запахов. Специальная шахта в стене здания для вывода трубы предусматривается на этапе проектирования нового дома.

Принцип функционирования основывается на удалении теплого потока вверх, а поступление свежего воздуха обеспечивается принудительным способом с помощью общеобменной схемы вытяжки и приточной подачи. Одновременно с фановой шахтой монтируются моноблочные модули для непрерывной работы воздухоотсоса и подающей турбины.

Монтаж кровельного вентилятора предотвращает появление вакуумной пробки в канализационном стояке и просачивание запахов внутрь дома через боковые дренажные отводы. Система дренажа, ямы и вентиляции канализационного стояка проектируется в соответствии с положениями евростандарта по нормам СП 30,13330 – 2012, где регламентируется организация внутреннего водопровода и отводящего трубопровода.

Конечной целью установки фановой шахты является безотказная конструкция отведения отходов в выгребной отстойник. Короба стояка и трубы утепляются и гидроизолируются, снабжаются обратным клапаном.

С использованием вакуумного клапана

Вакуумный клапан в системе вентиляции канализации

Приспособление ставится, если нет шанса смонтировать вертикальный стояк. Внутри клапана вставлена пружина и резиновый уплотнитель. При залповом смыве большого объема стоков спираль открывает затвор и освобождается проход для воздушного потока. Разрежение исчезает, устанавливается баланс, пружина подтягивает заслонку обратно.

Вакуумное приспособление хорошо справляется с поставкой воздуха в канализацию, но иногда не рассматривается в качестве замены. Нельзя использовать только клапан, если стоят трубы поперечного сечения 75 и 110 мм или больше. Диаметр коллектора соответствует аналогичному размеру вентиляционного клапана.

Местом врезки служит самая высокая точка системы на участке вблизи канализационных стояков. Чаще клапан врезается в специальный тройник, который работает на разветвление трубопровода. Соединение полностью герметизируется эластичными прокладками.

Схемы создания эффективной вентиляции

Установка вакуумного аэратора в системе канализации

Перед установкой вакуумный аэратор проверяется на герметичность. Внутреннее пространство наполняется водой со стороны, где воздух не идет в устройство. Выявляются протечки в корпусе. Клапан ставится всегда вертикально, т.к. горизонтальное расположение не гарантирует нормальную работу. Приспособление не требует постоянного обслуживания, но должно быть доступно для чистки.

Чтобы уменьшить попадание мусора, клапан соединяется со схемой выше на 300 мм от места установки трубы в стояк. Приспособление ставится на чердаке, верхнем этаже так, чтобы к нему было свободное поступление воздуха. Клапан выдерживает температуры от -50 до +90°С. Аэратор не требует утепления, т.к. внутри между коробкой и крышкой присутствует воздушное пространство, служащее изоляцией от холода.

Используется резиновая манжета для соединения фановой шахты с дренажным коллектором. Длина стояка увеличивается на высоту чердака, если он есть, и оголовок выводится выше кровли.

В общественной канализации, где есть несколько стояков, допускается объединение оголовков в одну вытягивающую систему, при этом обязательно используется принудительный принцип. Не рекомендуется соединять выводящий трубопровод из канализации с печным дымоходом.

Правила монтажа

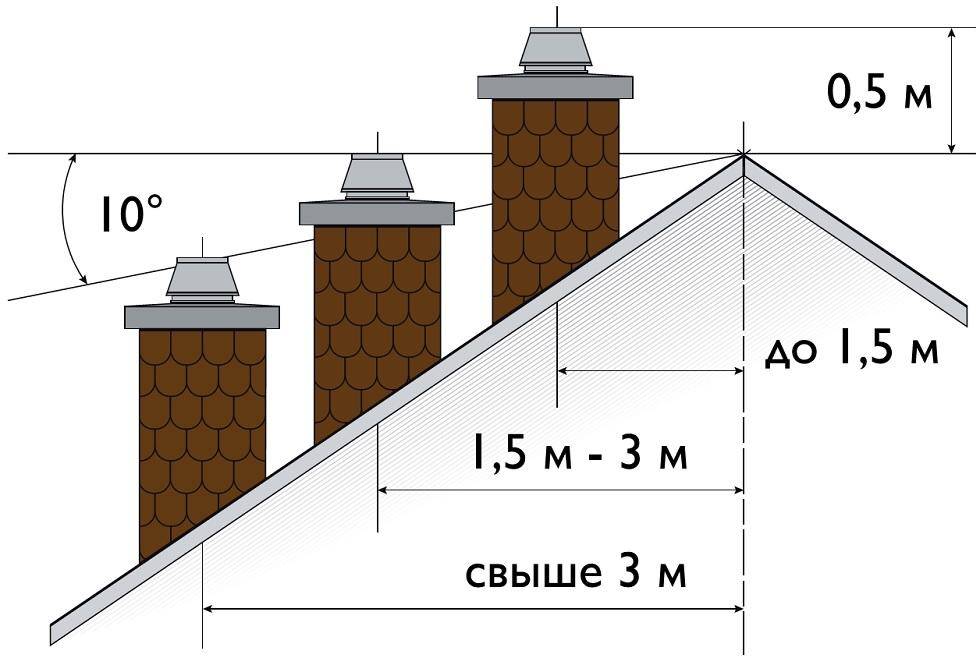

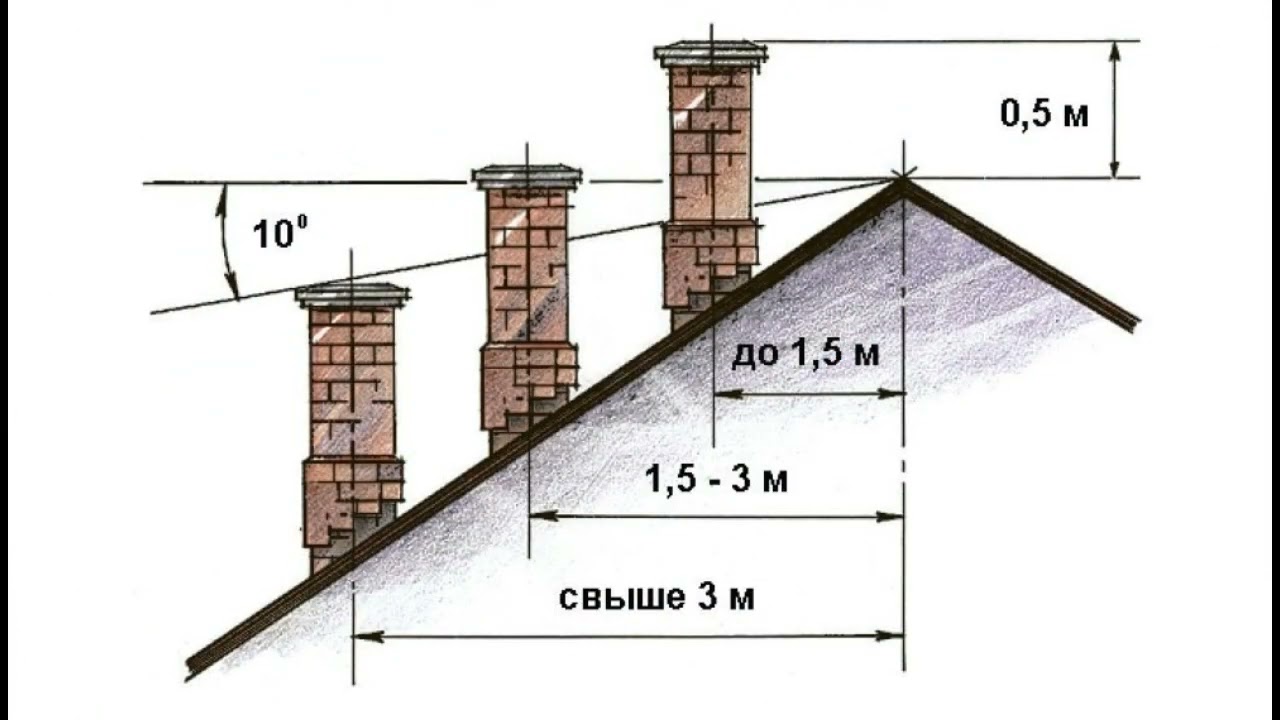

Фановая труба должна возвышаться над кровлей на 1 м

Аэрационный клапан ставится в невентилируемых магистралях канализации, чаще используется в общественных сетях, где есть вероятность залпового смыва. В таком месте клапан устанавливается через каждые три точки. Аэратор применяется в канализации, где сантехника стоит далеко от стояка, а уклон трубы недостаточный. Вакуумный клапан экономит материалы при строительстве инженерных трубопроводов в многоэтажном секторе тем, что позволяет избавиться от фанового стояка. Иногда применяется комбинированная установка двух систем вентиляции.

Правила монтажа фановой трубы:

оголовок должен возвышаться над крышей не меньше метра;
объединение вентсистемы из нескольких стояков делается трубами одного диаметра;
выход канализационной вентиляционной шахты располагается не ближе четырех метров от проемов здания;
нельзя прокладывать магистраль под свесами кровли, чтобы не утяжелять трубы налипшим снегом.

Чаще всего фановый стояк делается из пластиковой трубы диаметром 110 мм. Шахта предусматривается на каждом дренажном коллекторе при прохождении рядом нескольких канализационных трубопроводов. Оголовок на кровле выводится выше дымоотвода на 50 см.
