ДЫМОВЫЕ ТРУБЫ И ВЕНТИЛЯЦИЯ | Архитектура и Проектирование
Проектирование дымовых труб и вентиляционных каналов. Вентиляционные шахты и дымовые трубы. Назначение воздуховодов и возможность совмещения функций. Приточная вентиляция. Уход за дымовыми каналами и вентиляционными трубами. Звукоизоляция вентиляционных и дымовых каналов. Поперечное сечение каналов и число подсоединений домашних печей к дымовым трубам.
Дымовые трубы и вентиляция (DIN 18017 и 18160). Все большее распространение получает кладка труб из фасонных камней, изготовленных из бетона на кирпичном щебне или легкого бетона (DIN 18150). Применяют небольшие блоки для укладки вручную (рис. 1) и элементы высотой на этаж (рис. 2). Фасонные блоки из легкого бетона имеют сечение до 700 см2 (рис. 3, 4). Аварийные дымовые трубы часто применяют в жилых домах без индивидуальных печей. В каждом помещении можно подключить не менее одной печи.
Вентиляция внутренних помещений осуществляется с помощью вентиляционных шахт (ванные, уборные и т.
Ширина шахты прямоугольного сечения (рис. 13) составляет 2/3 высоты сечения. При применении асбестоцемента или гладких керамических элементов поперечное сечение шахты ≥ 140 см2, у кирпичных шахт ≥ 180 см2.
Звукоизоляция принимается по DIN 4109. Стенки труб на неотапливаемых чердаках и выше крыши должны иметь теплоизоляцию по DIN 4108; теплоизоляцию можно не делать, если труба выступает над крышей на высоту ≥1 м.
Вентиляционные шахты следует очищать, так же как дымовые трубы; прочистные отверстия следует располагать как можно выше; их сечение ≥150 см2; оставшееся сечение трубы в месте отверстия ≥ 20 см2. Каждое отверстие должно иметь каптаж (рис. 6) из нёпористого материала (глазурованная керамическая плитка, асбестоцемент).
В вентилируемые помещения необходимо подавать свежий воздух. Подача воздуха может осуществляться через отверстие ≥ 150 см2 в помещениях с окнами (рис.
Требуемый воздухообмен четырёхкратный. Для совмещенных санузлов ≥ 60м3/ч; для уборных — 30 м3/ч на 1 унитаз. Вентиляторы, входящие в систему принудительной вентиляции (табл. и рис. 12), следует использовать в большей степени для вытяжки и в меньшей — для притока.
В каждом внутреннем вентилируемом помещении нужны вентиляционные отверстия (рис. 7) площадью ≥ 10 см на каждый 1 м3 объема помещения; с учетом неплотностей дверей в каждом случае можно вычесть 25 см2. Скорость воздушного потока в ванной ≤ 0,2 м/с. В кухню и другие внутренние помещения не должен поступать воздух из ванн и уборных.
1. Камин из сборных блоков; 2. Сборный камин высотой на этаж. | 3. Оголовок камина; 4. Сборные фасонные блоки для каминов. |
5. Вентиляционные шахты с притоком из соседних помещений; 6. Водяная ловушка в вентиляционных шахтах; 7. Приточные отверстия в дверях. Сечение ≥150 см2. | 8. Вентиляционные шахты с общим поперечным каналом; 9. Сборная шахта с боковыми каналами. |
10. Индивидуальная вентиляция помещений с вытяжкой над крышей; 11. Центральная вентиляционная установка с главной шахтой без боковых. | 12. Вентилируемые камины; 13. Фасонные блоки для вентиляционных шахт. |
| Поперечное сечение дымовой трубы в свету | Печи на твёрдом и жидком топливе | Газовые печи | ||||||
| Из кирпича или фасонных блоков квадратного или прямоугольного поперечного сечения, см | Из фасонных блоков круглого сечения, см | Суммарная номинальная теплопроиз-водительность(W), ккал/час | Количество подключений | Суммарная номинальная теплопроиз-водительность или суммарная максимальная теплопроиз-водительность(W), ккал/час | Число подсоединений (макс) | |||
| Печей малых | Котлов | Большие водогрейные котлы | Малые водонагреватели | |||||
| 10 х 10 (100 см2) | 10 (80 см2) | — | — | — | 20000 | 2 | 2 | 2 |
| 13,5 х 13,5(180 см2) | 13,5(140 см2) | ≤ 15000(17445) | ≤ 2 | 1 | 50000 | 2 | 2 | 3 |
| 75000 | 4 | 3 | 5 | |||||
| 75000 | 6 | 4 | 6 | |||||
| 131,5 х 20 (270 см2) | 16,5 (210 см2) | ≥ 10000(11630)≤ 25000 | ≥ 3 ≤ 4 | 2 | 90000 | 2 | 3 | 5 |
| 90000 | 4 | 4 | 7 | |||||
| 125000 | 6 | 5 | 8 | |||||
| 20 х 20 (400 см2) | 20 (310 см2) | ≥ 20000(23260)≤ 40000 | ≥ 5 ≤ 8 | 4 | 125000 | 2 | 3 | 6 |
| 150000 | 4 | 5 | 8 | |||||
| 175000 | 6 | 7 | 12 | |||||
Эрнст Нойферт.
«Строительное проектирование» / Ernst Neufert «BAUENTWURFSLEHRE»
Причины возникновения обратной тяги в дымоходах и вентиляционных каналах
Главная / Полезные советы трубочиста
Образование обратной тяги может происходить как в дымовых, так и в вентиляционных каналах. В данной статье, мы расскажем о основных причинах её возникновения и способах устранения.
Современные дымоходы и вентиляционные каналы могут работать с естественным разряжением (тягой) или принудительной, создаваемой с помощью вентилятора или дымососа.
Естественная тяга — физическое явление, описанное ещё Архимедом, возникающее за счёт разницы плотности нагретого и охлажденного воздуха. С детства, мы хорошо знаем, что тёплый воздух стремится вверх, а холодный опускается вниз.
Основной акцент сделаем на дымовых трубах, так как это представляет опасность для жителей и работников, находящихся в помещениях, где расположены теплогенераторы. В помещения может попадать угарный газ, имеющий отравляющий эффект на организм человека, вплоть до летального исхода.
Обратная тяга вентиляции несёт меньший вред, который выражается в дискомфорте и поступлении в помещение бактерий и спор плесени, которые живут и размножаются в вентиляционных каналах.
Причины образования и технология исправления схожи как для дымоходов, так и для вентиляционных каналов.
Обратная тяга дымохода (опрокидывание тяги) — это изменение направления движения дымовых газов (дыма) в противоположную сторону. Простыми словами — выброс дыма в помещение, а не в атмосферу. Может наблюдаться постоянно или иметь кратковременный характер.
Может проявляться в дымовых трубах от всех типов теплогенераторов — каминов, печей, дизельных, твёрдотопливных и газовых котлов. Особенно часто встречается в дымоходах каминов и вентиляционных каналах.
Бывает настолько сильной, что при сильном ветре задувает газовый котёл.
Основные причины образования обратной тяги и методы определения
Основными причинами опрокидывания тяги являются:
- длительное неиспользование дымохода и образование воздушной пробки;
- не правильное расположение трубы на крыше дома — расположение в зоне ветрового подпора;
- совмещение нескольких каналов в одну шахту, под одним зонтом;
- не правильное расположение выходных отверстий из дымовой трубы;
- промерзание трубы из-за несоответствия утепления дымохода условиям эксплуатации;
- малая высота дымовой трубы;
- отсутствие притока воздуха в помещение и нарушение воздухообмена.
Возникновение обратной тяги в дымоходе имеет ряд негативных последствий. Во-первых, внутрь помещения могут попадать продукты сгорания топлива и угарный газ, которые вредны для жизнедеятельности человека. Во-вторых, газовый котел может потухнуть и система отопления, при отсутствии владельца дома и системы автоматического пуска, может замерзнуть.
При кратковременном опрокидывании тяги:
- газовый котел работает некорректно, потребляя большее количество топлива и образуя большее количество конденсата. Могут наблюдаться хлопки в камере сгорания или дымовой трубе;
- из камина и печи происходит выброс дыма в помещение, сбиваются языки пламени;
- из щелей печи и фурнитуры периодически выбрасывается дым, слышны посторонние звуки похожие на порывы ветра.
При постоянной обратной тяге следует остановить эксплуатацию теплогенератора, до выяснения и устранения проблемы.
Проверить направление тяги очень просто.
Это можно сделать с помощью спички, зажигалки или листа бумаги, которые следует поднести к открытой топке неработающего теплогенератора или инспекционной дверке дымохода. В какую сторону отклонится пламя или бумага, в ту сторону и идёт поток воздуха.
Что делать и как устранить обратную тягу
Когда человек болеет, он идёт к доктору, который установит диагноз и назначит лечение.
Когда возникает проблема с дымоходом, следует обратиться к профильному специалисту — мастеру трубо-печных работ, который правильно определит причину и устранит её.
Следует предположить, раз Вы читаете наши полезные советы, либо Вам не повезло с мастером, либо Вы любите всё делать своими руками. Поэтому коротко расскажем о том на что необходимо обратить внимание и что сделать.
Воздушная пробка в дымоходе
Воздушная пробка образуется в трубах, которые длительное время не эксплуатировались, либо на слабо утеплённых (не утеплённых трубах) газовых котлов.
Избавиться от неё очень просто, для этого необходимо прогреть дымоход любым удобным способом, факелом из газеты, феном, газовой горелкой.
После прогревания тяга стабилизируется и теплогенератор будет работать корректно.
Нарушение зоны ветрового подпора

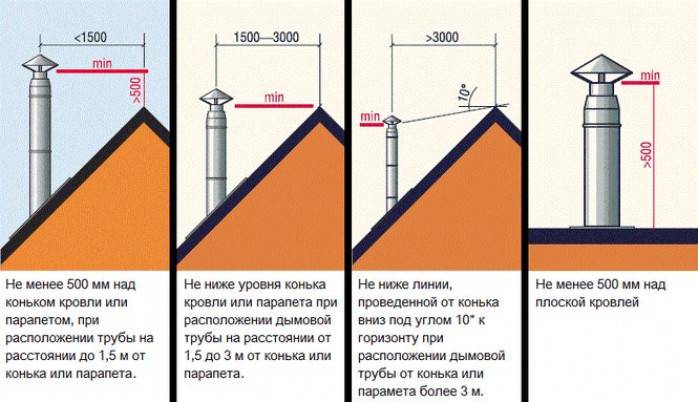

Обратите внимание на схему. Если Ваша труба расположена ниже указанных отметок, она находится в зоне ветрового подпора. Опрокидывание происходит при направлении ветра со стороны конька дома.
Не зависимо от того, в какой части кровли располагается оголовок трубы, его высота относительно кровли должна быть не менее 0,5 метра для двухскатых крыш, и не менее 2-х метров для плоских кровель.
Для устранения проблемы необходимо нарастить трубу в соответствие с нормативами.
Несколько дымовых и вентиляционных каналов под одним зонтом
Многоканальная шахта с дымовыми и вентиляционными каналами
Во-первых, многоканальная труба имеет большие размеры, и сама по себе может создавать ветровой подпор.
Ветер ударяясь о неё ищет пути обхода и сбивает тягу на выходе из каналов. Во-вторых, смежные трубы выбрасывают воздух с разной интенсивностью, потоки смешиваются под зонтом, не успевают удалиться оттуда и сбивают тягу на отдельных каналах.
Для обеспечения нормальной работы дымового канала, его необходимо нарастить по высоте, выведя выше основного зонта. В профессиональном сообществе это называется «Сделать свечку».
Высота дымовой трубы менее 5 метров
Нормальная естественная тяга в дымовой трубе начинает формироваться при высоте трубы более 5 метров. Расчёт выполняется от колосниковой решётки до выхода из трубы на крыше. Если Ваша дымовая труба ниже 5 метров, нарастите её по высоте.
Отсутствие притока воздуха в помещение
Современные окна со стеклопакетами и герметичная дверь, при интенсивно работающем отопительном устройстве, также могут являться причиной образования обратной тяги. Кислород, необходимый для процесса горения, быстро выгорает, а необходимого объёма воздуха внутри помещения недостаточно.
В газовых котельных, при дефиците приточного воздуха, чаще опрокидывается вентиляционный канал, а не дымовой от работающего газового котла.
Частой проблемой, проявляющейся при дефиците притока, являются трубы каминов, из которых зимой дует холодным воздухом.
Для решения данной проблемы необходимо обеспечить подпор воздуха с улицы, установив оконные ручки с проветриванием, стеновой приточный клапан вентиляции или бризер (стеновой клапан с подогревом). Самым простым способом обеспечения притока воздуха является приоткрытая форточка.
При эксплуатации газового оборудования, обеспечение притока воздуха в помещение, в котором установлен газовый котёл, является обязательным требованием для допуска газового оборудования к эксплуатации.
В квартирах многоквартирных жилых домов с центральными вентиляционными шахтами, отсутствие притока воздуха, является основной причиной опрокидывания тяги. Как правило, опрокидывается один из вентиляционных каналов, на кухне или в ванной комнате.
В этом случае, квартира становится большой вентиляционной камерой, через которую проходит весь отработанный воздух из квартир, расположенных ниже.
Боковые выходы из трубы
Боковые выходы из дымовой трубы
Представьте, что сильный ветер дует фронтально на дымовую трубу. Ударяясь о неё, он ищет пути обхода и находит их именно в этих отверстиях. Тяга существенно снижается или опрокидывается.
Для устранения этой проблемы, необходимо разобрать кирпичную кладку до выхода труб из каналов, установить обычный зонт, а дымовой канал нарастить по высоте, сделав свечку.
Крайне важно, чтобы диаметр дымохода соответствовал номинальному диаметру теплогенератора или был немного больше него, но не более 10%. Чтобы горизонтальные отрезки дымовых каналов соответствовали нормативам, чтобы зонт располагался на определённой высоте от кирпичной кладки, а также великое множество профессиональных нюансов, выполнение которых обеспечивает бесперебойную, комфортную, а самое главное безопасную эксплуатацию оборудования.
Устранение неисправности сотрудниками компании «Трубочист»
Суть проблемы и пути её решения прекрасно знают сотрудники ООО «Трубочист», которые установят правильный диагноз и назначат соответствующее лечение!
Почитать о других возможных проблемах дымоходов и методах их устранения, можно на странице http://www.sweephelp.ru/remont_dymohodov.php
Вернуться к списку полезных советов
5 Часто задаваемые вопросы о вентиляционных системах
Некоторые домовладельцы на самом деле не знают о вентиляционной системе в водопроводе Orange County. При этом можно с уверенностью сказать, что они даже не знают, для чего нужны вентиляционные системы. Не станет ли это проблемой для них в будущем? Безопасный ответ, скорее всего, так! Проблема может даже усложниться, если у вас есть ванная комната в подвале из-за возможности изменения высоты потолка для размещения труб. Давайте рассмотрим некоторые из распространенных вопросов, когда речь заходит о домашней вентиляционной системе.
(714) 987-9801ПОЗВОНИТЕ СЕЙЧАС
1. Что такое вентиляция?
Когда вы думаете о вентиляционном отверстии, подумайте о воздухе, который поступает в вашу водопроводную систему. Почему важен воздух в вашей водопроводной системе? Проще говоря, если нет вентиляционного отверстия, слизь сточных вод, которая каждый день проходит через вашу канализационную линию, будет создавать давление и вакуум в ваших трубах. В итоге получается булькающий и шумный слив. Вентиляционное отверстие также является защитным механизмом, разработанным для сантехники округа Ориндж в вашем доме. Почему?
Созданный вакуум удалит воду из ловушек. Это означает риск попадания канализационных газов в ваш дом. В ванных комнатах на цокольном этаже вентиляционная система может быть подключена к линии, используемой для раковин для стирки. При установке сантехнических вентиляционных отверстий вы должны убедиться, что они соответствуют действующим нормам в вашей местности.
Если вы не уверены, что это такое, вы можете проконсультироваться с лицензированным сантехником округа Ориндж или попросить его поработать с вашей вентиляционной системой.
2. Могут ли вентиляционные трубы быть горизонтальными?
Нет проблем с горизонтальной прокладкой вентиляционных труб, если вы помните, что минимальный зазор должен быть 6 дюймов над линией разлива. Что такое разливная линия? Это уровень, на котором вода начинает переливаться через края раковины, унитаза или ванны. Помните об этом зазоре, и у вас не должно возникнуть проблем с горизонтально установленными вентиляционными трубами.
3. Каким должно быть расстояние от вентиляционного отверстия до ловушки?
Прежде всего, вы должны иметь в виду, что каждый сток должен иметь установленную ловушку, и каждая ловушка должна иметь связанную с ней вентиляцию. Итак, теперь вы видите, как взаимосвязаны эти сантехнические элементы. Что касается максимального расстояния между вашей ловушкой и вентиляционными отверстиями, это будет зависеть от фактического диаметра водопроводной трубы.
Если у вас 1 ¼-дюймовая труба, горизонтальное расстояние от вентиляционного отверстия не должно превышать 30 дюймов. Для трубы диаметром 1 ½ дюйма вентиляционное отверстие должно находиться на расстоянии не более 42 дюймов, в то время как для трубы диаметром 2 дюйма должно быть максимальное расстояние 5 футов. Для труб диаметром 3 дюйма расстояние составляет 6 футов, а для 4-дюймовой трубы максимальное расстояние от вентиляционного отверстия составляет 10 футов.
Имейте в виду, что в туалетах есть свои собственные сифоны, поэтому нет необходимости устанавливать их на сливной линии, но они все равно должны иметь вентиляционное отверстие.
4. Какой тип фитинга следует использовать?
Правила предельно просты и легко запоминаются. Если вы хотите соединить горизонтальную трубу с вертикальной, вам понадобится тройник для сливной линии. Этот тип фитингов также можно использовать для соединения вентиляционных линий с горизонтальными стоками или соединения вентиляционных линий.
Другой L-образный фитинг можно разместить практически в любом месте вентиляционной системы и использовать только для вентиляционной системы. Не используйте этот тип фитинга для потока отходов.
5. Какой размер труб использовать?
Если речь идет о туалетах, то минимальный размер трубы составляет 3 дюйма, для всех остальных подойдет 2 дюйма. Никогда не используйте трубы диаметром 2 дюйма или меньше, если они будут проложены под бетонными плитами. Типичный размер вентиляционной трубы для ванной также составляет 2 дюйма. Для душевых кабин и раковин можно использовать трубы меньшего размера, но лучше использовать трубы одинакового размера для всего вентиляционного отверстия.
Если вы хотите убедиться, что у вас не возникнут проблемы с домашней водопроводной системой из-за проблем с вентиляцией, обратитесь к лицензированным сантехникам в округе Ориндж в Scott English Plumbing, которые могут регулярно проводить проверки дома.
(714) 987-9801ПОЗВОНИТЕ СЕЙЧАС
Можно ли прокладывать вентиляционные отверстия горизонтально?
Перейти к содержимомуПредыдущий Следующий
Можно ли прокладывать вентиляционные отверстия горизонтально?Сантехника Вентиляционное отверстие
Некоторые домовладельцы на самом деле не разбираются в вентиляционной системе в своей домашней сантехнике.
При этом можно с уверенностью сказать, что они даже не понимают, для чего нужны вентиляционные системы. Не станет ли это проблемой для них в будущем? Безопасный ответ: может быть. Проблема может даже оказаться более сложной, если у вас есть туалет в подвале из-за возможности изменения высоты потолка для размещения труб. Давайте взглянем на некоторые из общих проблем, когда дело доходит до системы вентиляции дома.
Горизонтальный вентиляционный канал
1. Может ли вентиляционный трубопровод быть горизонтальным?
Нет проблем с горизонтальной прокладкой вентиляционных труб, если вы помните, что над линией разлива должно быть минимальное расстояние 6 дюймов. Что такое разливная линия? Это уровень, на котором вода начинает переливаться через края раковины, унитаза или ванны. Помните об этом зазоре, и у вас не должно возникнуть проблем с горизонтально установленными вентиляционными трубопроводами.
2. Что такое вентиляция?
Когда вы думаете о вентиляционном отверстии, подумайте о воздухе, который входит в вашу водопроводную систему.
Почему важен воздух в вашей водопроводной системе? Проще говоря, если нет вентиляционного отверстия, слизь сточных вод, которая каждый день проходит через вашу канализационную линию, будет создавать давление и вакуум в ваших трубопроводах. В итоге получается булькающий и шумный слив. Вентиляционный клапан также является системой безопасности, созданной для водопровода вашего дома. Почему?
Создаваемый вакуум избавит от воды из ловушек. Это указывает на то, что вы сталкиваетесь с опасностью проникновения дренажных газов в ваш дом. Для туалетов в подвале вентиляционная система может быть связана с линией, используемой для раковин для стирки. При установке сантехнических вентиляционных отверстий необходимо убедиться, что они соответствуют действующим нормам в вашем регионе. Если вы не уверены, что это такое, вы можете обратиться за советом к лицензированному специалисту или попросить его поработать с вашей вентиляционной системой.
3. Каким должно быть расстояние от вентиляционного отверстия до ловушки?
Прежде всего, вы должны иметь в виду, что для каждого стока требуется установленная ловушка, и для каждой ловушки потребуется связанный с ней вентиляционный клапан.
Теперь вы видите, как взаимосвязаны эти сантехнические компоненты. Что касается максимального расстояния между вашей ловушкой и вентиляционными отверстиями, это будет зависеть от фактического размера водопроводного трубопровода.
Если у вас 1-1/4-дюймовая труба, горизонтальное расстояние от вентиляционного отверстия не должно превышать 30 дюймов. Для 1-1/2-дюймовой трубы вентиляционное отверстие должно находиться на расстоянии не более 42 дюймов, в то время как для 2-дюймового трубопровода оптимальное расстояние должно составлять 5 футов. Для трубопроводов диаметром 3 дюйма диапазон составляет 6 футов, а для 4-дюймовой трубы максимальное расстояние от вентиляционного отверстия должно составлять 10 футов.
Имейте в виду, что в туалетах есть свои собственные сифоны, поэтому нет необходимости устанавливать их на сливной линии, но вентиляционное отверстие все равно должно быть.
4. Какой тип фитинга следует использовать?
Правила предельно просты и понятны.
Если вы хотите соединить горизонтальный трубопровод с вертикальным, вам понадобится тройник для линии слива. Этот тип фитинга можно также использовать для соединения вентиляционных линий с горизонтальными стоками или соединения вентиляционных линий.
Другой L-образный штуцер можно разместить практически в любом месте вентиляционной системы и использовать только для вентиляционной системы. Не используйте этот тип фитинга для потока отходов.
5. Какой размер труб использовать?
Когда речь идет о туалетах, минимальный размер трубы составляет 3 дюйма, для всех остальных просто 2 дюйма. Никогда не используйте трубы диаметром 2 дюйма или меньше, если они будут заглублены под бетонные плиты. Обычный размер вентиляционной трубы для ванной комнаты составляет 2 дюйма. Для душевых кабин и раковин можно использовать трубопроводы меньшего диаметра, но лучше использовать одинаковый размер для всего вентиляционного отверстия.
Если вы хотите убедиться, что у вас не возникнут проблемы с водопроводной системой дома из-за проблем с вентиляцией, обратитесь к лицензированным специалистам-сантехникам, которые могут регулярно проводить осмотр дома.
